Nissan Patrol OffRoad Edition › Бортжурнал › Точка невозврата ч2. Колесно-мостовые мысли.
Приветствую дорогие друзья.
Для начала похвастаюсь.)
Купил шнорк т.к. с новым мотором все решено. А шнорк я не ставил так сказать ещё и из-за того, что кончина моего мотора привела бы к ускорению свапа))
Но патруль все не тонул.
Так же сегодня с утра еду забирать дифф пустой (без ЛСД) и мчу ставить локрайт в сервис т.к. Локку победить не получилось. Затем на работу, а вечером планирую ехать тестить машинку.
Ну а по планам скажу следующее. Хотел колёса побольше как все знают. Например кф97 резанные. Но чтобы получились хорошие КФ их надо брать новые, а новые они стоят от 12тыр. Конечно мир не без добрых людей и Андрей на лютой шишиге на больших колёсах предложил забрать КФ, которые лежат у него. Но доставка с Приморского края чем либо убивают всю выгоду(
Так же начались мысли по поводу мостов. Хотелось как обычно что-то бюджетное относительно, но надежное.
От У60 и У61 ценники довольно кусающиеся.
Так же нам нужны медленные пары для новых больших колёс. На патрулевские мосты самые медленные это 5.4 из того, что я нашёл. Ждать пару недель и ценник 60+т.р. опять много получается.

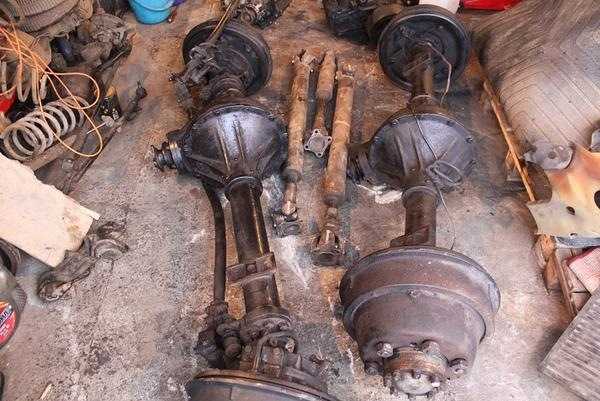

И тут ползая по форуму Пневмоход.ру натыкаюсь на продажу мостов от ГАЗ63- решил глянуть. Читаю описание и вижу:ПЧ 7.6 штатное, но можно от кого-то пары поставить 5.6 (вроде) если что. На мой взгляд 7.6 для местных покатух вообще идеально, хотя для дальняков лучше 5.6 (вроде). Ну это все мелочи. Самое главное- цена мостов 10-20т.р. за комплект.
Причём задний редуктор по центру (как раз то, что надо для нового мотора/АКПП/рк) ну а спереди он справа, но перечулковать его реально.
Так же вес мостов меньше чем у шишковских и немного больше, чем от патруля. Вес заднего моста 150кг, а переднего 160 вроде. Но толщина полуосей и запас прочности под моим весом будет впечатляющим.
Дальше колёса. Про КФы я уже отписал. Но надо что-то брать как минимум для теста. Теперь блуждают мысли про шишиговские колёса т.к. среди круга моего общения приличное количество шишиговодов и я думаю это знак. Причём резину порезать, а диски болтовые с бедлоком сделаем/поставим.
Полный размер
Отговаривать бессмысленно)) это мой выбор и мой путь. Если все будет плохо- будем переделывать/дорабатывать.
Большое спасибо всем за внимание.
Кстати если у кого лежат мосты/резина- с радостью вас выслушаю.
Ну и напоследок птичка) похож на пирата?)
Полный размер
Нравится 169 Поделиться: Подписаться на машину
www.drive2.ru
Обзор автомобиля ЗиЛ 157. — «Грузовики, автобусы, спецтехника» на DRIVE2
Всем привет! И сразу к делу.
UPD. Да, есть ошибки и недочёты. Не нравится — не читайте и в комментариях не срите. Сами то писать не можете с ошибками, да и страницы пусты, а все лезете. Проходите мимо. На главную страницу сайта попадают посты и с более худшей грамматикой. И система подкачки шин на авто была все таки нашей.
Выражаю в очередной раз благодарность Кириллу Highwayspirit за предоставление его нового приобретения ЗиЛ 157КД Танк постапокалипсиса и отлично проведенный день.
Этот грузовой автомобиль создавал сам Виталий Грачев. Именно на нем впервые же в мире применена централизованная система подкачки шин (не без помощи самого Грачева). Он стал базой для многих других машин. Народные прозвища только укрепили любовь к данной машине – Колун, Трумэн, Крокодил, Людоед, Крокодил, Утюг, Мормон и многие другие. Это легендарный ЗиЛ 157 в народно-хозяйственном исполнении.
Полный размер
Советский ЗиЛ 157Кд и американский авилайнер 30-х годов Дуглас DC3
У меня есть список автомобилей, к которым у меня особое уважение и наибольший почет. У него нет лидирующих мест, все равны. И этот ЗиЛ в их числе. Ведь благодаря этим машинам, у которого один двигатель уходит корнями к самому «Захару Иванычу», он же ЗиС-5. Он довольно тихий, довольно все равно на качество дороги. Упертый донельзя, а удачно подобранные передаточные числа позволяют ему переть по тем местам, где многие нынешние машины и доедут. Да, он конструктивно отсталый и стар, у него нет усилителя руля, вообще нет. Рядом с этим автомобилей не только восхищаешься им, но и мягко улыбаешься, представляя, как на ней на Севере разведывали территории, как прокладывали линии электропередач в глухих лесах (фильм «Карьера Димы Горина» В помощь вам). Не хочется орать от радости и прыгать, нет, совершенно спокоен рядом с ним. Прошу простить, лирика и приятные ощущения от знакомства с этим автомобилем. Некоторые чувства сложно передать.
Итак, перейдет к делу.
Данный автомобиль не опознан по году выпуска, но некоторым признакам и артефактам собран в промежутке между 1978 и 1988 годами и на филиале ЗиЛа в городе Новоуральск (предприятие АМУР). Хотя и резина старая (менялась или нет, точно не известно). Пусть он стар и непритязательно выглядит, не комплектен (зато комплектность процентов на 80), зато это был честный труженик в одном из АТП города и заслужил в старости хороший костюм и лаковые ботинки.
Полный размер
Внешность, да и компоновка в целом, досталась 157 от своего предшественника – ЗиС 151. По сути то, разница в некоторых деталях и односкатной ошиновке колес. В свое время на предшественника большое влияние оказали ленд-лизовские «Студебеккеры US-6» и некоторые другие грузовые автомобили, но и не являлся точной копией американского собрата. Кабина у 157 – верх аскетичности и стиля. Заужающийся к носу капот с откидывающимися створками, двери без обшивок и царство металла и только самые необходимые приборы. За эти формы и широкие колеса получил характерное прозвище «Колун». Да, у фар спереди должны быть еще и решетки для защиты и их нет, но и без них вид у этого мастодонта внушительный. Не грозный, по своему добрый и такой милый сердцу. Здесь все еще времен СССР, о чем красноречиво говорят надписи на фонариках, шинах и прочем.
Полный размер

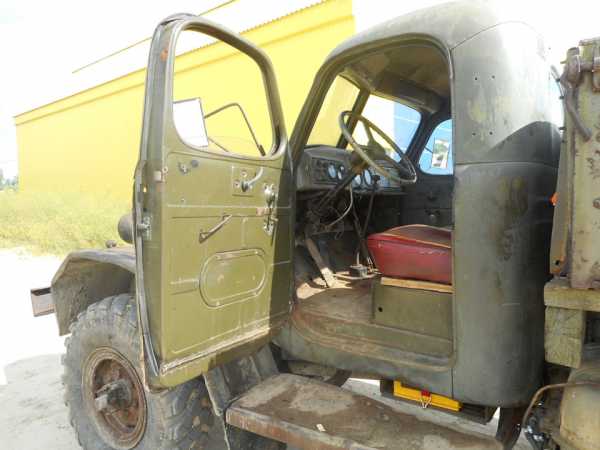

Кабина полностью перешла от 151 ЗиСа со всеми своими недостатками и удобствами. Простые по форме дверцы с еще более простыми, как у двери дома, ручками (видимо весь замок сконструировали таким образом) и широченными подножками. На последних, кстати, можно спокойно стоять и помогать шоферу в выборе направления.
Полный размер
Зеркала здесь уже самодел, оригинальные не шибко то и большие и информативные. Эти сделаны еще в советскую эпоху, с большим умом и изобретательностью. Видно куда больше родных.
Капот здесь двухстворчатый (по обе стороны), поднимается вверх, предоставляя большой доступ к двигателю. Хотя как сказать – сильно облокотиться на крыло и тянуться руками. Также можно и положить одну створку и залезть подальше. Сами створки держаться вот такими нехитрыми конструкциями в виде зацепок и пружины в корпусе. Достаточно крепко, даже спустя четверть века простоя на улице надо приложить усилия для их открывания. Лично я на видео делал одной рукой и не смог =). Кабины для армии и народного хозяйства ничем не отличались, поэтому на конвейере они все были одинаковые.
Полный размер

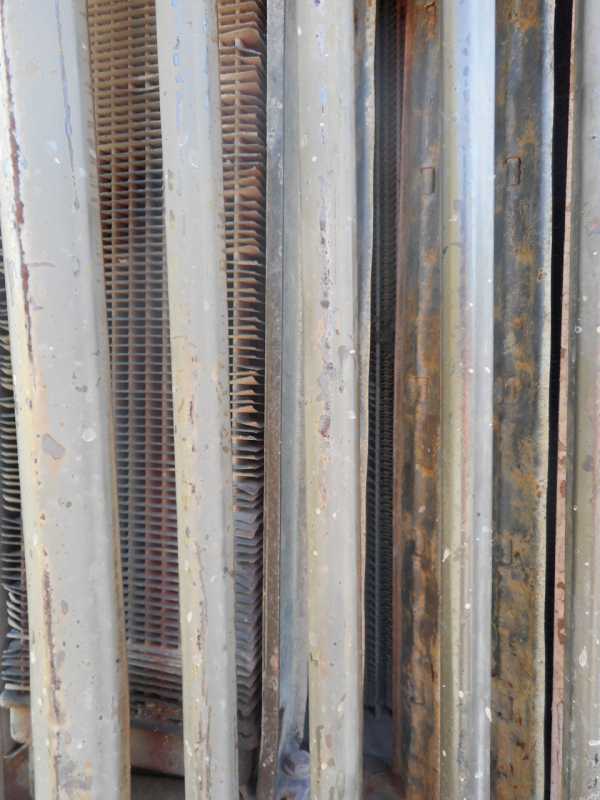

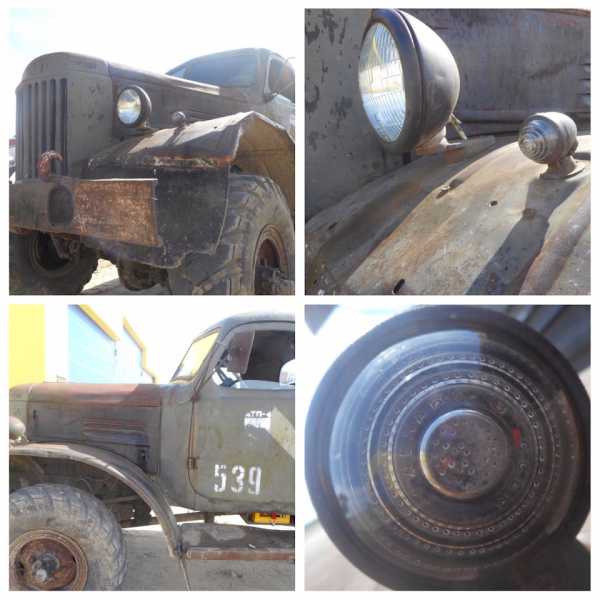

Спереди за решеткой скрыты водяной и масляный радиаторы охлаждения двигателями и жалюзи для лучшего прогрева в морозные дни.
Полный размер
Система освещения у всех военных автомобилей того времени (ГАЗ, УАЗ, ЗиЛ, Урал, КамАЗ) были унифицированы между собой, чтобы легче менять было в бою разбитую часть и для применения СМУ (светомаскировочного устройства). На этих еще есть надписи «Сделано в СССР».
Кузов. Поскольку это грузовой автомобиль, то сзади у него должна быть какая-то надстройка. В данном случае это обычный бортовой кузов. Самое интересное, что он еще родной, с оригинальными железными петлями и запорами. В отличие от своего собрата ГАЗ 63, у 157-го борта откидываются с трех сторон, обеспечивая лучшую погрузку/выгрузку. Что сюда загрузить? Учитывая народно-хозяйственную версию – что угодно, от урожая до ящиков с вещами или запчастями. Военная версия отличалась более низкими бортами, и были они решетчатыми (складные лавки), с присутствием дуг для тента.
Полный размер
У дальней стенки вы можете наблюдать некий колхоз, а на деле это ящик для инструментов и запчастей машины. У Военной версии были два ящика для этого, а здесь уже ничего, поэтому водители выходили из ситуации и делали это. Кстати говоря, удобно пользоваться, стоя на подножке и вытаскивая что-либо.
Салон. Царство металла и полнейшее спартанство – больше нечего сказать. Голое железо, простецкие сиденья и приборы, и отсутствие конструктивно ремней безопасности.
Полный размер
Поскольку давным-давно водительское сиденье было заменено от «Москвича», то сидеть стало более чем удобно. Посадка высокая, видно далеко за край сужающегося «носа». Над головой еще много места, зимой в теплой шапке проблем не будет. При подкидывании на неровностях в потолок биться не будешь. Для рук место есть (особенно перехватывая руль), положить куда-то не получиться, потому что из-за отсутствия усилителя руля держать надо его обоими кистями и крепко. Перед глазами лишь самые необходимые контрольные приборы и две небольшие лампочки подсветки, как у ГАЗ 69.
Полный размер

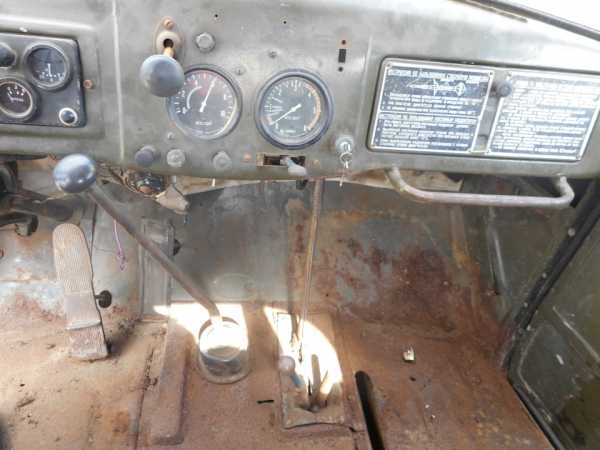

Чуть правее управление жалюзями радиатора и давления в шинах, шкалы давления в воздушных системах. На крышке бардачка схема и текст использования створок жалюзей и системы давления шин. Само отделение крайне маленькое, сложенный вдоль лист А4 положить можно.
Полный размер
Под ним находиться специальная ручка, за которую можно держаться при езде по бездорожью. Следы сварки не по заводу намекают на отрывание в порыве страха. А вот пол пример унификации между исполнениями. У армейских версий, чаще всего, спереди была лебедка (плюс почти 4 центнера на передок без усилителя), управление которой была через соответствующую «кочергу» в кабине. Здесь этого нет, а вот технологическое отверстие есть, что создает зимой не самую хорошую погоду. В результате применения кое-каких вещей пол подгнил, есть и дырочки. Зато на ровной дороге можно положить левый локоть на окно и держать руль, а правой обнять сидящую девушку. Как правило, скорость движения и скорость в коробке передач менять не надо, крейсерские сорок в час едешь и не меняешь направление, на крайней правой полосе. Ладно, так делать не надо, все-таки средство повышенной опасности.
Полный размер
Есть в кабине и подсветка – на задней стенке над окошком. Теплый ламповый свет в кабине придают некий уют в этом армейском автомобиле. Рядом с ним розетка для переноски. «Можно бриться на ходу», — как сказал Кирилл.
Полный размер

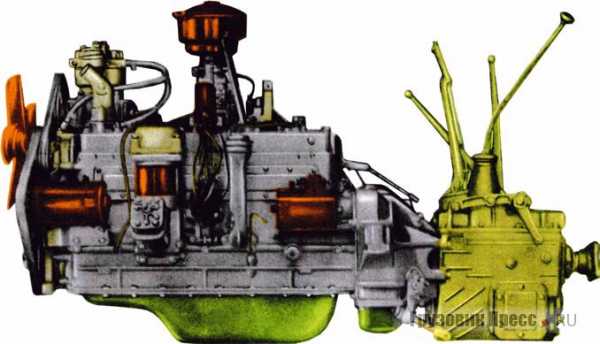

А вот под створками капота скрывается довольно проверенный и старый двигатель (конструктивно схожий с агрегатом Зис-5) ЗиЛ-157КД.
Полный размер
Рядная «шестерка» объемом пять с половиной литра и мощностью (в последнем варианте) сто десять лошадиных сил и тремястами сорока тремя Н*м крутящего момента. Согласитесь, для грузовика собственной массой пять с половиной тонн вполне нормально. А плюс передаточные числа позволяют обрести этому чуду советского автопрома поистине такую тяговую силу, сходную лишь с танком. Блок отлит из чугуна и плоскую головку из алюминия. Из особенностей – нижнее расположение клапанов (для понятности – в самом блоке, как у ГАЗ М20 «Победа»), а также в поздней версии унификация по поршням, кольцам и пальцам с двигателем ЗиЛ 130. Этот двигатель как раз из поздних, КД-версия, с центробежным фильтром очистки масла (введенная в 1978 году) вместо «стакана» с бумажным фильтром. Карбюратор К-88АЖ. Повышена производительность водяного насоса. Введены малогабаритный генератор переменного тока, стартер повышенной мощности, контактно-транзисторная система зажигания.
Полный размер
Трансмиссия. На автомобиль изначально устанавливалась пятиступенчатая коробка передач, где пятая передача была повышающей, но после 1961 года ее убрали.
Полный размер
Взятая за основу двухступенчатая раздаточная коробка от ЗиС 151 получила износостойкие шестерни, новые сальники и принудительное включение. Карданная передача подверглась полной переделке, на среднем мосту была закреплена промежуточная опора для кардана заднего моста. Кожухи полуосей ведущих мостов были значительно усилены, были установлены ступицы колес и тормоза новой конструкции, колеса стали крепиться на шести шпильках. ЗиЛ 157, как и его предшественник ЗИС-151, имел сложную трансмиссию с пятью карданными валами: промежуточный (между раздаточной коробкой и КПП), на передний мост, на средний мост, к заднему мосту подходили два карданных вала с промежуточным подшипниковым узлом на среднем мосту. В армейской версии еще и к лебедке на передке.
Полный размер

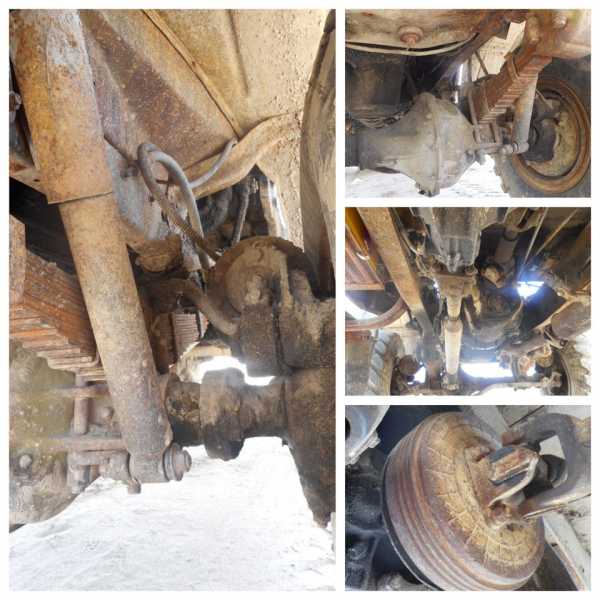

Подвеска мостов зависимая на рессорах и телескопических амортизаторах. Мосты разрезные, привод полный.
Полный размер
Две особенности данного автомобиля в техническом плане. Первый – введенная именно на этом автомобиле впервые в мире система подкачки давления шин. На этом же автомобиле она и испытывалась. Была изначально внешняя, но из-за особенностей эксплуатации показала плохую надежность и была заменена традиционной. Придумал, сконструировал и внедрил в мир эту систему замечательный человек и корифей строительства автомобилей повышенной проходимости сам Виталий Грачев.
Схема в разрезе.
Полный размер
Вторая – полное отсутствие усилителя руля, т.е. «баранка» «напрямую» соединена с колесами. На рыхлом грунте, а особенно в болоте или грязи, провернуть ну крайне тяжело, надо иметь силу. Да и подкачаться тоже. Плюс это все вибрации от дороги и удары, что передаются. Поэтому держать руль закрытым хватом здесь крайне нежелательно. В лучшем случае просто ушиб, а в худшем – перелом большого пальца. На асфальте и более или менее твердой поверхности можно, но долго и трудно. На ходу гораздо легче, но держать надо одновременно крепко и аккуратно.
Полный размер
На ходу. Он внутри шумнее, чем снаружи. Шум и тряска в кабине это довольно надоедающая вещь, отчего потом бывает в ушах небольшой звон. Но при этом на стоянке очень тихо, несмотря на карбюратор и нижнеклапанную компоновку. Плюс это же рядная «шестерка» — баланс очень хороший. При резком нажатии на газ нет характерного всем карбюраторным моторам резкого взрыка, обороты набираются как бы плавно. Передачи в коробке расположены немного по-иному, нежели у обычного автомобиля. Вместо первой (влево и от себя) здесь вторая. Задняя передача – как включение пятой у обычной. Первая передача – право и на себя. Трогается на второй очень спокойно, без добавления газа, при этом начинает сразу переть независимо от той местности, где он стоит. Время переключения между передачами, на нормальной поверхности, маленькое, быстро можно перейти и до четвертой и катиться максимум 60 в час. Крейсерские 40 в час он едет тоже спокойно. Когда едешь, все мелко дрожит, дребезжит и шумит. Но при этом едешь довольно уверенно, на одной тяге без нажатия на педаль порой. И понимаешь, почему его прозвали еще и Людоедом. Отсутствие усилителя дает тебе навыки развития мышц рук при повороте – фитнес центры это для девочек. Управлять им хорошо можно на нормальном ходу, и то крутить руль надо быстро и сильно. Видео корявое, а я и не старался делать хорошее, как едет этот «танк апокалипсиса». За рулем его владелец и мой друг Кирилл. А о том, как едет этот автомобиль по грязи – много в интернете.
По итогу хочется сказать, что самый суровый грузовик и автомобиль, что есть. Он дает тебе почувствовать себя настоящим мужиком. А еще понять, каково было раньше тем шоферам и какой ценой добивались люди великого СССР той мощи. Они были везде и носили на себе много разных надстроек, начиная от таких бортов и кунгов, заканчивая ракетными установками. Если владеешь таким автомобилем, то нужно проявлять к нему уважение и заботу, потому что любой агрегат необходимо обслуживать. Хотя этот экземпляр даже спустя четверть века простоя в гараже спокойно запустился с первого раза.
И еще одно видео от маэстро и очень хорошего человека — Ивана Зенкевича IvanZenkevich
ЗИЛ-157 — грузовой автомобиль повышенной проходимости производства Завода им. Лихачёва (ЗИЛ).
Выпускался серийно с 1958 года в основном для Вооружённых сил СССР (ВС). Использовалась кабина от ЗИС-151 с незначительными изменениями. В ВС был впоследствии заменён на ЗИЛ-131 и Урал-375. Всего было выпущено 797 934 экземпляра всех модификаций. Создан в конце 1954, серийно производился с 1958 по 1991 (на самом ЗИЛе — до 1978). В 1978 году производство перенесено в Новоуральск на АМУР (УАМЗ). Последний задел завершён в 1994 году.
Прошлые обзоры:
1) Alfa Romeo 159 sportwagon
2) BMW 740IL (Е38)
3) Mercedes-Benz S-class 420SEL
4) ГАЗ 21 «Волга» и ГАЗ-69
5) Toyota Altezza.
Hummer h4.
6) Honda Accord SIR (6th generation)
7) Lexus LS 430 (UCF30)
8) Mercedes-Benz E-class (W123)
9) ГАЗ 69.
Toyota Will VS
10) Toyota Mark II (90 кузов)
11) ГАЗ 51А
12) ИЖ Москвич 412-028
13) Alfa Romeo 164
14) Volkswagen Scirocco (3rd generation)
15) ЗАЗ 965 «Запорожец»
16) Toyota Crown Estate
17) ЗАЗ 968 «Запорожец»
18) ГАЗ 3102 «Волга».
19) Dodge Charger
20) ТагАЗ Tager
21) УАЗ 3162 «Симбир»
22) SEAT Leon FR
23) Волга Сайбер
24) Volvo XC90
25) Mercedes-Benz G-class (W463)
26) Toyota Mark II (110)
27) ВАЗ 2103 «Жигули»
28) Subaru B4 Legacy
29) Vokvo S80 T6
30) Mitsubishi Pajero 2
31) Honda Civic Coupe
32) ВАЗ «ОКА» 11113
33) KIA Ceed FIFA version
34) Лада Калина 2
35) ГАЗ 24 «Волга»
36) ГАЗ 21 «Волга»
37) AUDI 100 C4
38) Nissan Silvia S14
39) Skoda Octavia Mk3
40) ВАЗ 21011 «Жигули»
41) ГАЗ 67Б
42) Toyota Caldina GT-Four N edition
43) BMW 3-series E30 coupe.
44) ЗиЛ157КД.
Фото (соцсеть ВК):
ЗиЛ 157КД
Всем спасибо, до следующих статей! Покедова!
PS. Диванные критики — прошу мимо. И да, прежде, чем указывать что мне делать и как писать, проверьте, не давит ли вам на голову корона?
www.drive2.ru
Ведущие мосты трехосных автомобилей ЗИЛ
Строительные машины и оборудование, справочник
Ведущие мосты трехосных автомобилей ЗИЛ
Категория:
Шасси автомобиля
Ведущие мосты трехосных автомобилей ЗИЛ
У автомобиля ЗИЛ-131 трехосного, с приводом на все оси, применен последовательный привод задних ведущих мостов проходным ведущим валом в первом мосте.
В задних мостах применена двойная главная передача, расположенная в картере, отлитомиз ковкого чугуна. Картер главной передачи, имеющий боковой люк, закрытый крышкой, крепится с помощью горизонтально расположенного фланца болтами сверху на литом картере заднего моста типа банджо. В крышку картера завернут болт-съемник, используемый для выпрессовки пальца реактивной штанги подвески задних мостов. Нижнее отверстие картера заднего моста закрыто крышкой, приваренной к картеру. Полость картера заднего моста сообщается с атмосферой через сапун.
В первом заднем мосту ведущий вал главной передачи с закрепленной на нем малой конической шестерней сделан сквозным и установлен впереди на роликовом цилиндрическом подшипнике в приливе картера, а сзади — на двух конических роликоподшипниках, корпус которых закреплен во фланце в картере и закрыт крышкой. На обоих наружных концах вала закреплены на шлицах гайками фланцы карданных шарниров карданной передачи привода ведущих мостов. Концы вала уплотнены самоподжимными сальниками и на фланцах шарниров приварены грязеотражательные щитки. У второго моста на заднем выступающем конце ведущего вала вместо фланца установлена распорная втулка и вал закрыт глухой крышкой. В остальном конструкция обоих задних мостов одинакова.
Для регулировки зацепления конических шестерен под фланцем корпуса заднего подшипника вала поставлены прокладки, а для регулировки затяжки конических подшипников между внутренними их кольцами установлены регулировочные шайбы.
Малая коническая шестерня входит в зацепление с большой шестерней, напрессованной на шпонке на промежуточный вал, изготовленный вместе с малой цилиндрической шестерней. Вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике. Наружный конец вала лежит на двухрядном коническом роликоподшипнике, корпус которого вместе с крышкой закреплен на фланце болтами в стенке картера. Под фланцем корпуса поставлены прокладки для регулировки зацепления конических шестерен, а для регулировки конического роликоподшипника между его внутренними кольцами поставлены регулировочные шайбы.
Малая цилиндрическая шестерня, имеющая косые зубья, входит в зацепление с большой шестерней, скрепленной болтами с чашками дифференциала, установленного в гнездах картера главной передачи на конических роликоподшипниках. Подшипники закреплены в гнездах крышками на шпильках. С боков в гнезда завернуты регулировочные гайки для регулировки затяжки подшипников. Гайки закреплены стопорами. На крестовине дифференциала установлены на бронзовых втулках четыре сателлита, входящие в зацепление с полуосевыми шестернями, установленными на шлицах внутренних концов ведущих полуосей. Под опорные поверхности сателлитов и полуосевых шестерен поставлены упорные шайбы.
Ведущие полуоси полностью разгруженные, соединяются своими фланцами с помощью шпилек и гаек с конусными втулками, со ступицами ведущих колес, отлитыми из стали. Каждая ступица установлена на двух конических роликоподшипниках на трубчатой цапфе, фланец которой прикреплен болтами вместе с тормозным щитом к фланцу наконечника, приваренного к полуосевому рукаву балки заднего моста. Подшипники закреплены на цапфе регулировочной гайкой 44, закрепленной замочной шайбой и контргайкой. С внутренней стороны в ступице поставлен самоподжимной сальник и ступицу охватывает наружный войлочный сальник, закрепленный в маслоотражателе.
К фланцу ступицы прикреплен на шпильках гайками литой чугунный тормозной барабан с диском колеса. К штуцеру, завернутому в цапфу, прикреплен шланг 49 подвода воздуха от системы централизованного регулирования давления воздуха в шинах. Штуцер сообщается с помощью уплотнительной муфты 35 с каналом, просверленным в полуоси. Уплотнительная муфта подвода воздуха состоит из кольцевого корпуса, к которому наглухо присоединены две крышки с самоподжимными резиновыми сальниками, плотно охватывающими Шлифованную шейку полуоси с обеих сторон от выходного отверстия воздушного канала, обеспечивая при вращении полуоси поступление воздуха в ее канал из шланга. Муфта закрыта в выточке цапфы штампованной крышкой, прикрепленной к цапфе болтами. Полуось во фланце наконечника полуосевого рукава уплотнена сальником. Внутренняя полость, образованная фланцами, сообщается с атмосферой через сапун.
В торец полуоси завернут корпус шинного крана, который шлангом соединен с трубкой вентиля камеры шины колеса. Кран и шланг закрыты защитным кожухом.
Масло в картер каждого заднего моста заливают через отверстие, закрытое пробкой 6 на верхней стенке картера главной передачи. Это же отверстие является смотровым и используется для проверки зацепления конических шестерен. Масло заливают до уровня контрольного отверстия. Слив масла производят через нижнее отверстие на крышке балки заднего моста и через отверстие на задней стенке картера главной передачи. Все отверстия закрыты пробками. Уровень масла в задних мостах в процессе эксплуатации проверяют специальным щупом, имеющимся в комплекте инструмента. Щуп вставляют в отверстие картера после вывертывания заднего болта крепления фланца картера главной передачи.
Главная передача переднего ведущего моста имеет такое же устройство, как и главная передача задних мостов, но валы ее расположены в одной плоскости с полуосями, в связи с чем картер главной передачи имеет другую форму и крепится к картеру переднего моста фланцем, расположенным в вертикальной плоскости.
Рис. 1. Ведущие мосты автомобиля ЗИЛ-131
Наружный конец ведущего вала с малой конической шестерней установлен в картере на двух конических роликоподшипниках, а внутренний — на роликовом; цилиндрическом подшипнике. В картер переднего ведущего моста масло заливают через контрольное отверстие, расположенное впереди в крышке балки, закрытое пробкой. Слив масла производят через отверстие, расположенное в нижней части балки переднего моста.
Наружный конец каждой полуоси с помощью шарнира равной угловой скорости шарикового типа соединен с приводным валом колеса, установленным в поворотной цапфе на бронзовой втулке. Кулаки шарнира изготовлены как одно целое с полуосью и приводным валом. Под кулаками поставлены упорные шайбы. На шлицах конца приводного вала установлен фланец, соединенный на шпильках гайками со ступицей колеса.
Переднее колесо со ступицей, подшипниками, уплотнениями и системой подвода воздуха к шине имеет в основном такое же устройство, как и заднее колесо.
Фланец поворотной цапфы крепится болтами к разъемному корпусу. Корпус установлен на конических роликоподшипниках на шкворневых пальцах, заваренных в сферическом наконечнике, прикрепленном на шпильках гайками к концу полуосевого рукава балки переднего моста. С внутренней стороны в наконечнике закреплен двойной самоподжимной сальник полуоси с направляющим конусом. Под крышками подшипников цапфы поставлены регулировочные прокладки. Для заливки масла в корпус и его слива на сферическом наконечнике имеются отверстия, закрытые пробками. На корпусе поворотной цапфы снаружи закреплено сальниковое уплотняющее устройство, охватывающее сферический наконечник.
У автомобилей ЗИЛ-157 и ЗИЛ-157К — трехосных высокой проходимости, задние мосты по конструкции центральной части аналогичны ведущему мосту автомобиля ГАЗ-63 и имеют одинарную главную передачу, состоящую из двух конических шестерен, и дифференциал с четырьмя сателлитами. Главная передача установлена в картере, имеющем разъем в продольной вертикальной плоскости.
Конические роликоподшипники вала малой конической шестерни регулируют прокладками или шайбами, установленными между внутренними кольцами подшипника. Зацепление шестерен регулируют прокладками, установленными под фланцем корпуса подшипников.
Каждая ведущая полуось фланцем прикрепляется на шпильках гайками к крышке ступицы. Крышка вместе с диском колеса и тормозным барабаном крепится на шпильках к фланцу ступицы. Кроме того, крышка прикрепляется к ступице винтами.
Ступица установлена на цапфе на двух конических роликоподшипниках, укрепленных регулируемой гайкой, застопоренной шайбой и контргайкой. С внутреннего края ступицы установлены внутренний резиновый самоподжимной сальник и наружный войлочный.
Цапфа с запрессованной в нее втулкой прикреплена к фланцу полуосевого рукава. В стенке цапфы имеется канал, к которому снаружи присоединен шланг централизованной системы регулирования давления воздуха в шинах. В крышке ступицы закреплена уплотнительная муфта подвода воздуха, состоящая из корпуса, в котором крышками закреплены два самоподжимных сальника муфта соединяется с помощью штуцера с трубкой подвода воздуха к шине колеса. Трубка снабжена запорным краном; корпус крана закреплен на диске колеса.
Главная передача, дифференциал и картер переднего ведущего моста имеют такое же устройство, как те же устройства заднего моста. Конец каждой полуоси переднего моста соединен с приводным валом колеса при помощи шарнира равной угловой скорости шарикового типа.
Рис. 2.
Ведущие мосты автомобилей ЗИЛ-157 и ЗИЛ-157К
Приводной вал установлен в цапфе на втулке и при помощи фланца соединяется на шпильках с крышкой ступицы. Конструкция цапфы, ступицы с подшипниками, каналов подвода воздуха к шине такая же, как конструкция аналогичных устройств задних ведущих мостов.
Фланец цапфы крепится к разъемному корпусу, установленному на конических роликоподшипниках на шкворневых пальцах, закрепленных в сферическом наконечнике полуосевого рукава. Под крышками подшипников установлены регулировочные прокладки. На корпусе цапфы снаружи закреплено сальниковое уплотняющее устройство.
Рис. 3. Первый ведущий мост автомобиля ЗИЛ-133
У автомобиля ЗИЛ-133 трехосного применены задние ведущие мосты с проходным валом, что исключает необходимость установки раздаточной коробки и упрощает конструкцию карданной передачи. Главная передача в обоих ведущих мостах гипоидная.
В первом ведущем мосту ведущий вал (рис. 3) соединен с валом привода второго моста через межосевой дифференциал, блокировка которого в случае необходимости может осуществляться с помощью муфты. Управление муфтой осуществляется с помощью пневматической диафраг-менной рабочей камеры, расположенной на картере редуктора главной передачи и управляемой специальным краном из общей пневматической системы автомобиля. Рукоятка крана расположена перед водителем.
Вращение от ведущего вала на нижний вал с малой конической шестерней гипоидной передачи передается с помощью шестерен. Верхняя шестерня установлена на валу свободно и соединяется с ним через механизм межосевого дифференциала. Нижняя шестерня наглухо закреплена на нижнем валу. Передача происходит через промежуточную шестерню установленную на подшипниках на оси, закрепленной в картере.
Большая коническая шестерня гипоидной передачи закреплена на коробке дифференциала, установленной на подшипниках в гнездах картера главной передачи. От дифференциала с помощью полностью разгруженных полуосей усилие передается на ведущие колеса, ступицы которых установлены на наконечниках полуосевых рукавов задних мостов на конических роликоподшипниках.
Читать далее: Ведущие мосты автомобилей УРАЛ
Категория: — Шасси автомобиля
Главная → Справочник → Статьи → Форум
stroy-technics.ru
ЗИЛ 157: особенности устройства и эксплуатации
Легендарный грузовик ЗИЛ 157 продолжает активно использоваться, несмотря на то, что его производство было прекращено еще в 1992 году. Этот грузовой вездеход привлекает автовладельцев превосходными характеристиками и богатыми возможностями. Именно благодаря этому машина получила широкое применение не только в вооруженных силах, но и во многих отраслях народного хозяйства.
История автомобиля и его особенности
Первый ЗИЛ модели 157 увидел свет еще в 1958 году, являясь модернизированным вариантом грузовика ЗИС 151. В обновленной версии существенные изменения затронули колесную базу грузовика: машина получила шесть колес вместо десяти, а также одно запасное вместо двух. Специально для 157-й модели были выпущены совершенно новые покрышки. В них внутренний слой был выполнен из мягкой резины, ширина профиля повышена и количество слоев корда снижено. В результате эластичность колес заметно возросла, а размер шин составил 12,00-20 дюймов. Новая резина позволила автомобилю продолжать движение даже в случае снижения давления, например, из-за прокола. Управление давлением в шинах осуществляется из кабины, с места водителя. Переделка колес на односкатные, изменение формулы на 6×6 и внедрение возможности регулировки давления обеспечили грузовику существенное повышение проходимости: ЗИЛ модели 157 способен преодолевать практически любые преграды.
Конструкторский тюнинг ЗИЛ 157 затронул двигательную установку и внутреннее оборудование. Так, 6-цилиндровый мотор получил новую алюминиевую головку, модернизированный карбюратор и улучшенную систему охлаждения. Система смазки была усовершенствована за счет обновленного масляного насоса и доработанной конструкции сальников коленчатого вала.
Вездеход был оснащен лебедкой для самостоятельного вытаскивания, что также стало выгодным отличием новой модели от прародителя. Рулевое управление было решено оставить без ГУР, но поворот руля осуществлялся без особого усилия. Кабина ЗИЛ 157 оснащена педалями газа, тормоза, сцепления, стартера, а также переключения света. Здесь же располагаются рычаги ручного торможения, переключения скоростей КПП ЗИЛ, активации переднего моста и управления лебедкой.
Кабина получила целый ряд усовершенствований. Уменьшение длины сопок позволило снизить силу ударного воздействия на руки водителя, передающегося от колес грузовика. Обновленные амортизаторы повысили плавность хода автомобиля. Для повышения комфортабельности движения в зимний период был установлен водяной электрорадиатор.
Вернуться к оглавлениюМодель 157 неоднократно подвергалась модернизациям и усовершенствованиям. В частности, в 1961 году был выпущен ЗИЛ 157К, в котором усовершенствован целый ряд систем и узлов, а в 1978 году — ставшая финальной версия 157КД.
Устройство и параметры грузовика
Технические характеристики автомобиля отвечали высочайшим требованиям своего времени. Поскольку машина изначально разрабатывалась для нужд Советской армии, на ее выпуск были брошены серьезнейшие силы и средства. На грузовик был установлен 6-цилиндровый карбюраторный бензиновый двигатель ЗИЛ, рабочий объем которого составлял 5 559 см3 при мощности в 109 л. с. Мотор работал в 4-тактном режиме, для охлаждения установки использовался антифриз, в качестве топлива применялся бензин марок А66 и А72. Расход топлива на 100 км составлял 40 литров и был значительно снижен по сравнению с 151 моделью: прирост экономичности достигал от 7 до 22% в зависимости от конкретных дорожных условий. В зимний период и в условиях северных регионов этот показатель может существенно возрасти, поэтому народные умельцы переоборудуют грузовик в ЗИЛ 157 дизель, устанавливая на него мотор от ЗИЛ 5301 или трактора «Беларус».
Трансмиссия предусматривала 5 карданных валов, выполнявших следующие функции:
- один — соединение раздаточной коробки с КПП;
- два — передача крутящего момента на передний и средний мосты;
- два других — соединение заднего и среднего мостов посредством промежуточного подшипникового узла.
Изначально на грузовик была установлена 5-ступенчатая коробка передач, в которой пятая скорость являлась повышающей и была убрана в рамках модернизации 1961 года. Раздаточная коробка, унаследованная от ЗИС 151, в новой модели была оснащена устойчивыми к износу шестернями, обновленными сальниками и функцией принудительного включения. Также была полностью переработана карданная передача, средний мост был оснащен промежуточной опорой для карданного вала заднего моста. Грузовик ЗИЛ 157 получил существенно усиленные кожухи полуосей ведущих мостов, ступицы колес и тормоза новой конструкции, колеса стали крепиться на восьми шпильках.
Габаритные размеры грузовика могут варьироваться в зависимости от модификации, средние значения составляют:
- длина — 690 см;
- ширина — 231,5 см;
- высота по кабине — 236 см, с тентом — 291,5 см;
- величина дорожного просвета — 31 см для переднего и 35,5 для среднего и заднего мостов;
- радиус разворота — в районе 11 м.
Полный вес грузовика при максимальной нагрузке — 10 190 кг, собственная масса — 5 800 кг. На переднюю ось приходится 2 400 кг, а на заднюю — примерно 3 000 кг. Максимальная скорость при полной нагрузке составляет 65 км/ч. Грузоподъемность варьируется в зависимости от конкретных дорожных условий: при движении по твердому покрытию самосвал ЗИЛ 157 способен перевозить грузы до 5 т, по грунту — до 2,5 т.
Вернуться к оглавлениюСфера применения и эксплуатационные характеристики
При полной нагрузке автомобиль способен преодолевать броды глубиной до 85 см. Проходимость автомобиля напрямую зависит от показателя давления в шинах:
- в случае нормального показателя в районе 3 кгс/см2 тягач ЗИЛ 157 способен успешно перемещать грузы по твердому дорожному покрытию;
- для передвижения по мягким вязким грунтам требуется понизить уровень давление до 2 кгс/см2;
- при передвижении после сильных ливней, паводков, а также по песчаному или мягкому глинистому грунту давление следует понизить до 1 кгс/см2;
- езда по глубокому снегу, болотистой местности или сырому лугу требует уровня давления 0,5-0,7 кгс/см2.
Автомобиль ЗИЛ 157 изначально разрабатывался для применения в вооруженных силах, поэтому отдельные модификации предусматривают переднее расположение лебедки. Со временем машина получила широкое применение и во многих других отраслях деятельности, включая геологические исследования, строительство, лесное, сельское и фермерское хозяйство, добывающая промышленность и т. д. Грузовик является отличной базой для установки специальных кузовов, таких как кунг, фургон, цистерны, подъемники, снегоуборочное оборудование и многое другое. Кузовная платформа машины в большинстве случаев имела бортовую конструкцию, в которой по боковым сторонам располагались лавки для транспортировки пассажиров — личного состава воинских частей.
С точки зрения характеристик ЗИЛ 157 уступает более современным аналогам, поэтому на сегодняшний день его производство прекращено. Однако этот грузовик по сей день широко применяется на дорогах Российской Федерации, в первую очередь — в отдаленных регионах. Многолетняя популярность авто является лучшим свидетельством надежности и продуманности его конструкции.
kranigruz.ru
ЗИЛ-157 – король бездорожья | «Граммота»
Источник «Грузовик Пресс «

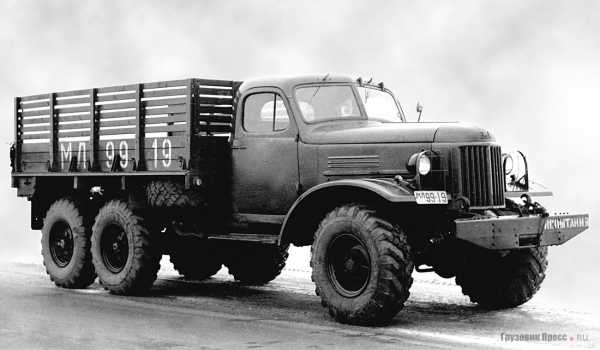

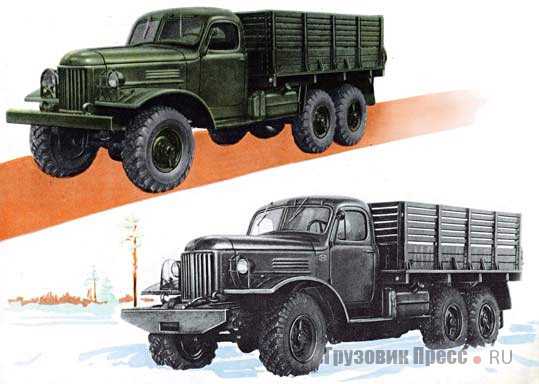

Брутальная внешность ЗИЛ-157 даже на рисованных проспектах «Автоэкспорт» убеждала клиентов в непревзойдённой проходимостиЗИЛ-157 1958 года выпуска с системой подкачки воздуха первого поколенияПроходимость этого грузовика, продержавшегося на производстве свыше 30 лет, и сейчас можно назвать выдающейся. Путь к его созданию был долгим и трудным, однако все, кто работал за рулем этих вездеходов, вспоминают их добрым словом. Многочисленные версии модели ЗИЛ-157 можно было встретить и на Крайнем Севере, и на стройках Сибири, и на прокладке трубо-проводов в Средней Азии, и, конечно, в армиях многих стран мира. Бесспорно, это была одна из достойных отечественных разработок, и она заслуживает, чтобы о ней помнили.

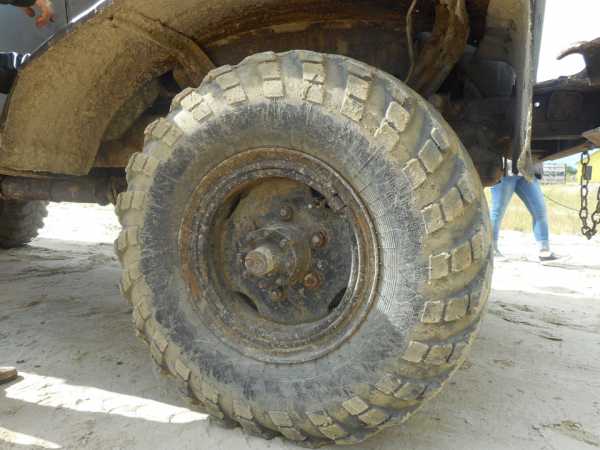

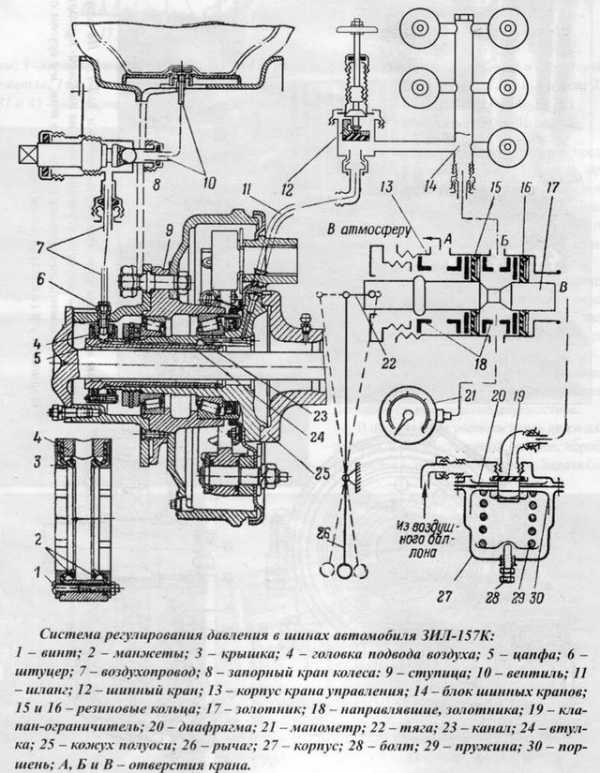

Централизованная система регулирования воздуха в шинах ЗИЛ-157Подвод воздуха в шину через ступицу с внутренней стороны колеса ЗИЛ-157В конце 1930 годов, когда неизбежность Второй мировой войны не вызывала сомнений, конструкторы европейских заводов, выпускающих армейские машины, ломали голову над тем, как повысить проходимость автомобилей. Их старания не остались незамеченными и в СССР, ведь вопросам повышения обороноспособности уделяли серьезное внимание. Наибольшие успехи в этом деле были достигнуты на Горьковском автозаводе, где впервые были освоены в производстве шарниры равных угловых скоростей, превращавшие передний мост автомобиля в ведущий. Заслуга коллектива конструкторов под руководством Андрея Александровича Липгарта состоит и в том, что, испытав различные двухосные и трехосные грузовики, они доказали, что полноприводные машины должны иметь односкатную ошиновку, шины со специальным протектором для различных условий движения по местности, особую развесовку по осям и т. д. Жаль, что война помешала реализации планов по выпуску семейства вездеходов, а после войны страна получила лишь один двухосный полноприводный грузовик ГАЗ-63, правда, обладавший уникальной проходимостью.
Ступица переднего колеса с шарниром равных угловых скоростей ЗИЛ-157Передняя ведущая ось ЗИЛ-157На Московском автозаводе им. Сталина до войны успели выпустить небольшую партию двухосных грузовиков повышенной проходимости ЗИС-32. В конце 1940 годов конструкторы стремились создать советский «Студебеккер US 6х6», взяв за основу его технические особенности и базируясь на агрегатах нового 4-тонного грузовика ЗИС-150. Как известно, эти легендарные вездеходы с двускатными задними колесами отлично зарекомендовали себя в боях с фашистами, в том числе и в качестве носителя знаменитых пусковых установок «Катюша».
Трехосный ЗИС-151, к великому огорчению его создателей, оказался много хуже «Студебеккера». Поставленный на производство в апреле 1948-го он через год во время длительного пробега по весеннему бездорожью значительно уступал по проходимости и ленд-лизовскому прототипу, и вездеходам ГАЗ-63, которым не раз приходилось вытаскивать ЗИСы из грязи и снежного плена. Тяжелые машины (масса ЗИС-151 превышала массу «Студебеккера» на тонну) с небольшими по размеру колесами и недостаточным дорожным просветом, маломощными двигателями и задними мостами с двускатной ошиновкой в среде испытателей получили прозвище «утюгов», заставлявших водителей снимать вторые скаты и толкать застрявшую машину другим автомобилем, благо конструкция специальных задних бамперов это позволяла. В воспоминаниях испытателей можно прочесть, что густая жидкая грязь легко залепляла задние колеса, превращая их в четыре бочки, беспомощно вращавшиеся в грязевой массе. Снимать залепленные грязью внешние скаты, отковыривая ломом грязь, было сущим мучением, однако это было необходимо для повышения проходимости. Двухскатные колеса требовали больше мощности от двигателя, так как они прокладывали дополнительные колеи, в то время как у ГАЗ-63 задние колеса шли точно по колее передних.

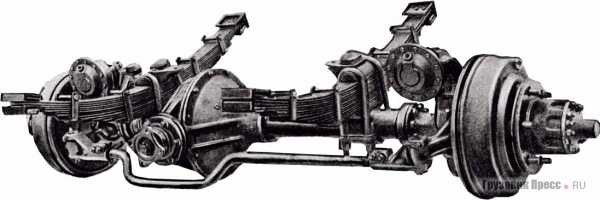

Задняя третья ось ЗИЛ-157Тележка задних мостов ЗИЛ-157 на балансирной подвескеГрузовик с советским ноу-хау
Ошибки необходимо было исправить в кратчайшее время, тем более что грузовики ЗИС-151 поступали в армию, а пути решения проблем не выглядели туманными. В 1950 г. началось производство бронетранспортера БТР-152 на базе модифицированных агрегатов ЗИС-151, но уже с односкатной ошиновкой всех колес с шинами большей размерности. На заводе были созданы экспериментальные образцы грузовиков ЗИС-151 с односкатными колесами и единой колеей мостов, развернулась работа по повышению мощности двигателя, увеличению надежности других агрегатов, конструированию лебедок. Но основные надежды, связанные с кардинальным повышением проходимости, возлагались на создаваемую (впервые в мировой практике) систему централизованного регулирования давления воздуха в шинах. Шинникам было поручено разработать конструкцию и освоить выпуск специальных шин, допускающих движение автомобиля при временно сниженном давлении воздуха в них. В итоге была разработана шина размером 12.00-18 (диапазон давления воздуха 3,0…0,5 кгс/см2), допускающая возможность работы при переменной величине радиальной деформации до 35% высоты профиля, тогда как у обычных шин радиальная деформация составляет не более 13%. Шина отличалась повышенной эластичностью, достигнутой за счет увеличения на 25% ширины профиля, сниженным до восьми слоев корда в каркасе и применением специальных прослоек из очень мягкой резины.
Вид на панель приборов. Справа внизу блок кранов системы регулирования давления воздуха в шинах ЗИЛ-157Силовой агрегат ЗИЛ-157При уменьшении давления воздуха в шинах увеличивается деформация и снижается удельное давление на грунт. Вследствие этого уменьшается глубина колеи и соответственно снижаются затраты энергии на образование колеи или снижается сопротивление грунта качению колес. Правда, двигаться при давлении воздуха 0,5 кгс/см2 можно было только на скорости не более 10 км/ч.
Изменение давления в шинах осуществлялось водителем с помощью централизованной системы, позволявшей регулировать и доводить при необходимости давление до нормы во всех шинах во время движения машины. Применение подобной системы особенно понравилось военным. Дело в том, что с этой системой живучесть автомобиля была выше. Движение грузовика можно было продолжить и в случае повреждения отдельной шины, так как система подкачки компенсировала падение в ней давления воздуха.
Схема шасси ЗИЛ-157Высоту бортов ЗИЛ-157 рассчитывали под габаритную высоту крышиИспытания новой системы полностью подтвердили теоретические изыскания, и при разработке нового автомобиля ЗИЛ-157, сменившего в 1958 г. на конвейере вездеход ЗИС-151, выбор был сделан в пользу новой шины размером 12.00-18. Как следствие, конструкторам пришлось кардинально пересмотреть компоновку вездехода. Уменьшение числа колес с 10 до 6 позволило избежать установки двух запасных, которые крепились на ЗИС-151 вертикально за кабиной. Данное решение привело к ликвидации за кабиной колесодержателей и дало возможность придвинуть платформу к кабине, а сзади укоротить раму на 250 мм, из-за чего уменьшилась габаритная длина грузовика на 330 мм при прежней величине колесной базы. Единственному запасному колесу нашлось место под платформой.
Оптимизация компоновки грузовика ЗИЛ-157 улучшила распределение массы по осям, при этом масса машины снизилась на 100 кг.
Сначала на автомобилях применяли систему регулирования давления воздуха в шинах с внешней подводкой воздуха трубочками с шарнирными соединениями, но очень скоро проявились серьезные недостатки этой конструкции. Во время движения вездехода по бездорожью выступающие наружные трубки повреждались, уплотнение ступицы в узле подвода воздуха оказалось плохо защищенным от грязи, а монтаж и демонтаж колес вызывал большие затруднения. В результате почти сразу после начала выпуска автомобиля узел подвода воздуха к шине был переработан в пользу подачи воздуха с внутренней стороны колеса.
ЗИЛ-157 первые испытания проходил с обычным брезентовым тентом из льна с примесями джута, от чего он провисалВ 1960-х для ЗИЛ-157 начали использовать брезентовый тент с пропиткой из вискозы и нитрорезиныМодернизация силового агрегата
Опыт эксплуатации автомобилей ЗИС-151 выявил их низкие тягово-динамические качества, особенно при буксировке прицепа, моторы часто перегревались, грузовик расходовал много топлива, имел низкие средние скорости движения на дорогах с твердым покрытием, при этом надежность работы узлов совершенно не устраивала эксплуатационников. Все это необходимо было исправить при создании ЗИЛ-157. Использование алюминиевой головки блока на рядном нижнеклапанном 6-цилиндровом двигателе рабочим объемом 5,55 л позволило повысить степень сжатия с 6,0 до 6,2, что вместе с установкой нового карбюратора дало повышение мощности с 92 до 104 л.с. при 2600 об/мин и максимального крутящего момента с 304 до 334 Н·м. Значительному изменению подверглась и система охлаждения, которая получила шестилопастный вентилятор и новый радиатор. В конструкцию мотора были внедрены новый масляный насос, новые уплотнения коленвала, уплотнения водяного насоса, замкнутая система вентиляции картера, была модернизирована подвеска силового агрегата и др., что повысило его эксплуатационные свойства. Конструктивные мероприятия привели к снижению расхода топлива автомобиля ЗИЛ-157 на 7…22% в зависимости от дорожных условий.

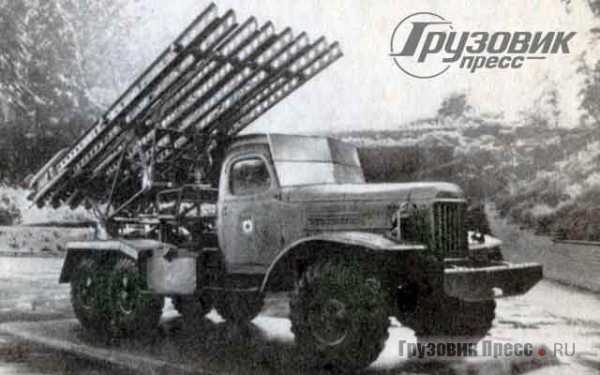

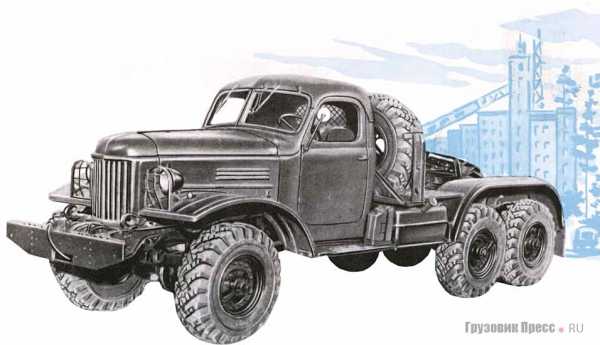

Минометная установка БМ-13Н на шасси ЗИЛ-157КДГ с экранированным электрооборудованиемСедельный тягач ЗИЛ-157ВВ процессе производства двигатель автомобиля подвергался модернизации еще дважды. В 1961 г. его мощность увеличили до 109 л.с. (модель ЗИЛ-157К), заменили двухдисковое сцепление на однодисковое, а с 1978 г. грузовик начали выпускать с двигателем, в котором ряд узлов был унифицирован с мотором автомобиля ЗИЛ-130 (эту версию называли ЗИЛ-157КД). Коробка передач с 5 передачами вперед и одной назад была также усилена, причем до 1961 г. выпускалась с пятой, повышающей передачей, от которой в дальнейшем отказались. Двухступенчатая раздаточная коробка с принудительным включением переднего моста по сравнению с ЗИС-151 выпускалась с износостойкими шестернями и новыми уплотнениями, а карданная передача была спроектирована заново. Передача момента к заднему мосту осуществлялась с помощью промопоры, закрепленной на среднем мосту. Ведущие мосты получили существенно усиленные кожухи полуосей, новые ступицы и тормоза. Число шпилек крепления колес увеличилось с 6 до 8.

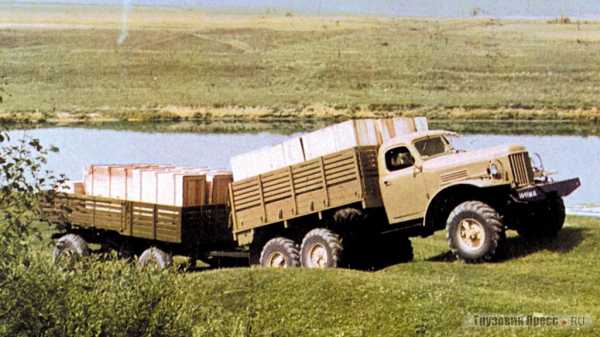

ЗИЛ-157К с прицепом МАЗ-5243Шасси под монтаж спецтехники ЗИЛ-157КДЕВодителю стало удобнее
Среди замечаний по модели ЗИС-151 были и претензии к кабине: неудобство посадки водителя на нерегулируемом сиденье, отсутствие отопителя, плохая ее пылезащищенность, неудовлетворительная вентиляция воздуха, а также неэффективная работа амортизаторов и большие силы, передаваемые на руки водителя от колес. Все перечисленное затрудняло работу шофера, превращая ее, особенно в зимнее время, в откровенную муку. Оказалось, что устранить недостатки было не так уж и трудно.
В рулевом управлении конструкторы установили укороченные сошки, которые привели к значительному снижению сил ударов, передаваемых рукам, телескопические амортизаторы повысили плавность хода, водяной радиатор с электромотором, установленный в кабине, дополненный системой обдува ветрового стекла, позволил не замерзать зимой, новые сиденья с регулировкой и введение качественных уплотнений в кабине облегчили жизнь водителю. Жаль только, что в течение 30 лет выпуска машины не удалось снабдить ее гидроусилителем руля.
ЗИЛ-157К кроме Москвы до декабря 1991 года выпускали в Новоуральске (в США и НАТО известен как Верх-Нейвинский автозавод)Модернизированный седельный тягач ЗИЛ-157КВСхема ЗИС-151 (вверху) и ЗИЛ-157 (внизу)Долгожитель-призер
Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

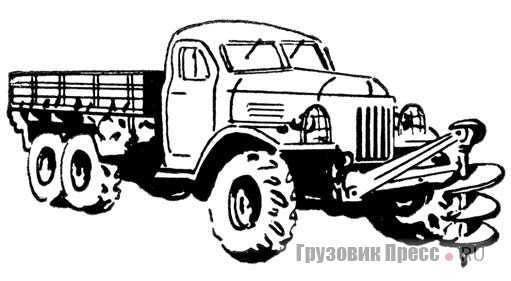

За высокие эксплуатационные параметры автомобиль получил Гран-при на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».
grammota.com
ЗИЛ-157 – король бездорожья
П. Алёшин
Проходимость этого грузовика, продержавшегося на производстве свыше 30 лет, и сейчас можно назвать выдающейся. Путь к его созданию был долгим и трудным, однако все, кто работал за рулем этих вездеходов, вспоминают их добрым словом. Многочисленные версии модели ЗИЛ-157 можно было встретить и на Крайнем Севере, и на стройках Сибири, и на прокладке трубопроводов в Средней Азии, и, конечно, в армиях многих стран мира. Бесспорно, это была одна из достойных отечественных разработок, и она заслуживает, чтобы о ней помнили.
В конце 1930 годов, когда неизбежность Второй мировой войны не вызывала сомнений, конструкторы европейских заводов, выпускающих армейские машины, ломали голову над тем, как повысить проходимость автомобилей. Их старания не остались незамеченными и в СССР, ведь вопросам повышения обороноспособности уделяли серьезное внимание. Наибольшие успехи в этом деле были достигнуты на Горьковском автозаводе, где впервые были освоены в производстве шарниры равных угловых скоростей, превращавшие передний мост автомобиля в ведущий. Заслуга коллектива конструкторов под руководством Андрея Александровича Липгарта состоит и в том, что, испытав различные двухосные и трехосные грузовики, они доказали, что полноприводные машины должны иметь односкатную ошиновку, шины со специальным протектором для различных условий движения по местности, особую развесовку по осям и т. д. Жаль, что война помешала реализации планов по выпуску семейства вездеходов, а после войны страна получила лишь один двухосный полноприводный грузовик ГАЗ-63, правда, обладавший уникальной проходимостью.
На Московском автозаводе им. Сталина до войны успели выпустить небольшую партию двухосных грузовиков повышенной проходимости ЗИС-32. В конце 1940 годов конструкторы стремились создать советский «Студебеккер US 6х6», взяв за основу его технические особенности и базируясь на агрегатах нового 4-тонного грузовика ЗИС-150. Как известно, эти легендарные вездеходы с двускатными задними колесами отлично зарекомендовали себя в боях с фашистами, в том числе и в качестве носителя знаменитых пусковых установок «Катюша».
Трехосный ЗИС-151, к великому огорчению его создателей, оказался много хуже «Студебеккера». Поставленный на производство в апреле 1948-го он через год во время длительного пробега по весеннему бездорожью значительно уступал по проходимости и лендлизовскому прототипу, и вездеходам ГАЗ-63, которым не раз приходилось вытаскивать ЗИСы из грязи и снежного плена. Тяжелые машины (масса ЗИС-151 превышала массу «Студебеккера» на тонну) с небольшими по размеру колесами и недостаточным дорожным просветом, маломощными двигателями и задними мостами с двускатной ошиновкой в среде испытателей получили прозвище «утюгов», заставлявших водителей снимать вторые скаты и толкать застрявшую машину другим автомобилем, благо конструкция специальных задних бамперов это позволяла. В воспоминаниях испытателей можно прочесть, что густая жидкая грязь легко залепляла задние колеса, превращая их в четыре бочки, беспомощно вращавшиеся в грязевой массе. Снимать залепленные грязью внешние скаты, отковыривая ломом грязь, было сущим мучением, однако это было необходимо для повышения проходимости. Двухскатные колеса требовали больше мощности от двигателя, так как они прокладывали дополнительные колеи, в то время как у ГАЗ-63 задние колеса шли точно по колее передних.
Грузовик с советским ноу-хау
Ошибки необходимо было исправить в кратчайшее время, тем более что грузовики ЗИС-151 поступали в армию, а пути решения проблем не выглядели туманными. В 1950 г. началось производство бронетранспортера БТР-152 на базе модифицированных агрегатов ЗИС-151, но уже с односкатной ошиновкой всех колес с шинами большей размерности. На заводе были созданы экспериментальные образцы грузовиков ЗИС-151 с односкатными колесами и единой колеей мостов, развернулась работа по повышению мощности двигателя, увеличению надежности других агрегатов, конструированию лебедок. Но основные надежды, связанные с кардинальным повышением проходимости, возлагались на создаваемую (впервые в мировой практике) систему централизованного регулирования давления воздуха в шинах. Шинникам было поручено разработать конструкцию и освоить выпуск специальных шин, допускающих движение автомобиля при временно сниженном давлении воздуха в них. В итоге была разработана шина размером 12.0018 (диапазон давления воздуха 3,0…0,5 кгс/см2), допускающая возможность работы при переменной величине радиальной деформации до 35% высоты профиля, тогда как у обычных шин радиальная деформация составляет не более 13%. Шина отличалась повышенной эластичностью, достигнутой за счет увеличения на 25% ширины профиля, сниженным до восьми слоев корда в каркасе и применением специальных прослоек из очень мягкой резины.
При уменьшении давления воздуха в шинах увеличивается деформация и снижается удельное давление на грунт. Вследствие этого уменьшается глубина колеи и соответственно снижаются затраты энергии на образование колеи или снижается сопротивление грунта качению колес. Правда, двигаться при давлении воздуха 0,5 кгс/см2 можно было только на скорости не более 10 км/ч.
Изменение давления в шинах осуществлялось водителем с помощью централизованной системы, позволявшей регулировать и доводить при необходимости давление до нормы во всех шинах во время движения машины. Применение подобной системы особенно понравилось военным. Дело в том, что с этой системой живучесть автомобиля была выше. Движение грузовика можно было продолжить и в случае повреждения отдельной шины, так как система подкачки компенсировала падение в ней давления воздуха.

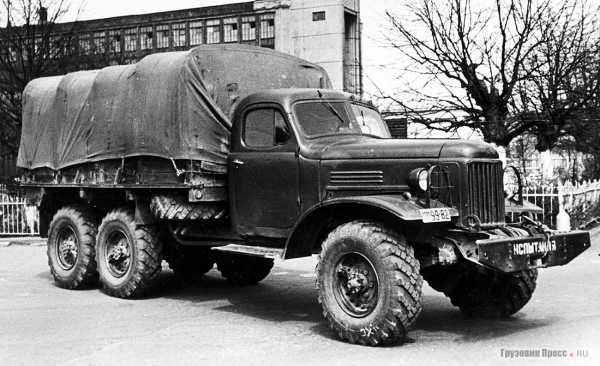

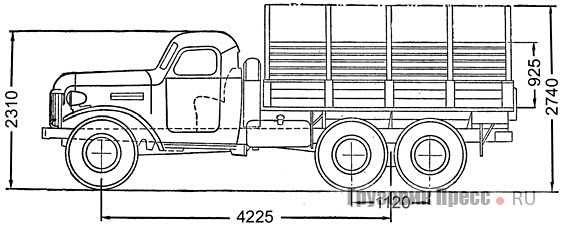

Испытания новой системы полностью подтвердили теоретические изыскания, и при разработке нового автомобиля ЗИЛ-157, сменившего в 1958 г. на конвейере вездеход ЗИС-151, выбор был сделан в пользу новой шины размером 12.0018. Как следствие, конструкторам пришлось кардинально пересмотреть компоновку вездехода. Уменьшение числа колес с 10 до 6 позволило избежать установки двух запасных, которые крепились на ЗИС-151 вертикально за кабиной. Данное решение привело к ликвидации за кабиной колесодержателей и дало возможность придвинуть платформу к кабине, а сзади укоротить раму на 250 мм, из-за чего уменьшилась габаритная длина грузовика на 330 мм при прежней величине колесной базы. Единственному запасному колесу нашлось место под платформой.
Оптимизация компоновки грузовика ЗИЛ-157 улучшила распределение массы по осям, при этом масса машины снизилась на 100 кг.

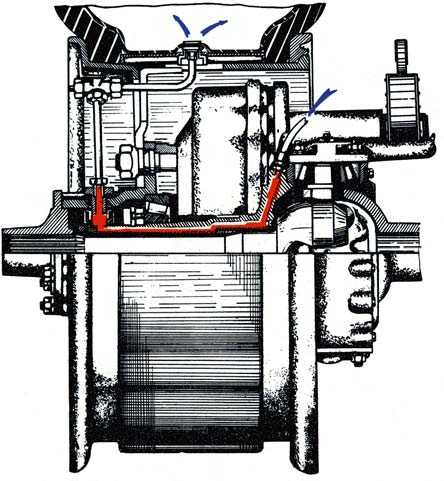

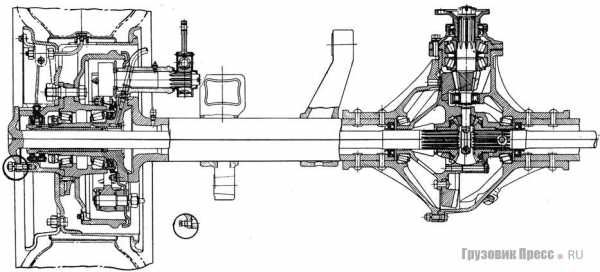

Сначала на автомобилях применяли систему регулирования давления воздуха в шинах с внешней подводкой воздуха трубочками с шарнирными соединениями, но очень скоро проявились серьезные недостатки этой конструкции. Во время движения вездехода по бездорожью выступающие наружные трубки повреждались, уплотнение ступицы в узле подвода воздуха оказалось плохо защищенным от грязи, а монтаж и демонтаж колес вызывал большие затруднения. В результате почти сразу после начала выпуска автомобиля узел подвода воздуха к шине был переработан в пользу подачи воздуха с внутренней стороны колеса.
Модернизация силового агрегата
Опыт эксплуатации автомобилей ЗИС-151 выявил их низкие тяговодинамические качества, особенно при буксировке прицепа, моторы часто перегревались, грузовик расходовал много топлива, имел низкие средние скорости движения на дорогах с твердым покрытием, при этом надежность работы узлов совершенно не устраивала эксплуатационников. Все это необходимо было исправить при создании ЗИЛ-157. Использование алюминиевой головки блока на рядном нижнеклапанном 6-цилиндровом двигателе рабочим объемом 5,55 л позволило повысить степень сжатия с 6,0 до 6,2, что вместе с установкой нового карбюратора дало повышение мощности с 92 до 104 л.с. при 2600 об/мин и максимального крутящего момента с 304 до 334 Н·м. Значительному изменению подверглась и система охлаждения, которая получила шестилопастный вентилятор и новый радиатор. В конструкцию мотора были внедрены новый масляный насос, новые уплотнения коленвала, уплотнения водяного насоса, замкнутая система вентиляции картера, была модернизирована подвеска силового агрегата и др., что повысило его эксплуатационные свойства. Конструктивные мероприятия привели к снижению расхода топлива автомобиля ЗИЛ-157 на 7…22% в зависимости от дорожных условий.

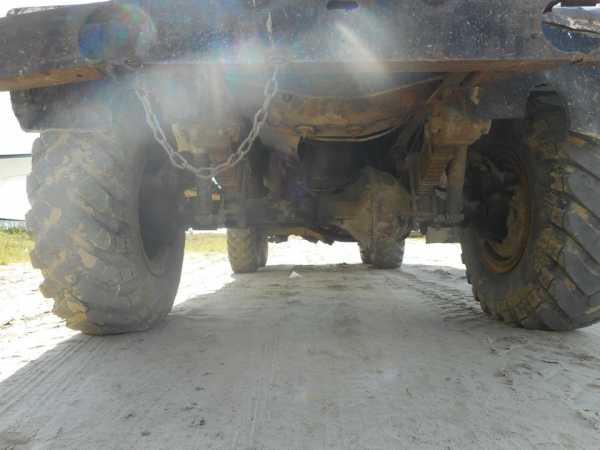

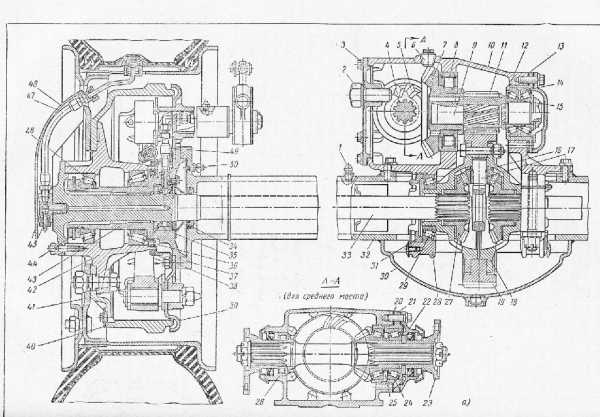

В процессе производства двигатель автомобиля подвергался модернизации еще дважды. В 1961 г. его мощность увеличили до 109 л.с. (модель ЗИЛ-157К), заменили двухдисковое сцепление на однодисковое, а с 1978 г. грузовик начали выпускать с двигателем, в котором ряд узлов был унифицирован с мотором автомобиля ЗИЛ-130 (эту версию называли ЗИЛ-157КД). Коробка передач с 5 передачами вперед и одной назад была также усилена, причем до 1961 г. выпускалась с пятой, повышающей передачей, от которой в дальнейшем отказались. Двухступенчатая раздаточная коробка с принудительным включением переднего моста по сравнению с ЗИС-151 выпускалась с износостойкими шестернями и новыми уплотнениями, а карданная передача была спроектирована заново. Передача момента к заднему мосту осуществлялась с помощью промопоры, закрепленной на среднем мосту. Ведущие мосты получили существенно усиленные кожухи полуосей, новые ступицы и тормоза. Число шпилек крепления колес увеличилось с 6 до 8.
Водителю стало удобнее

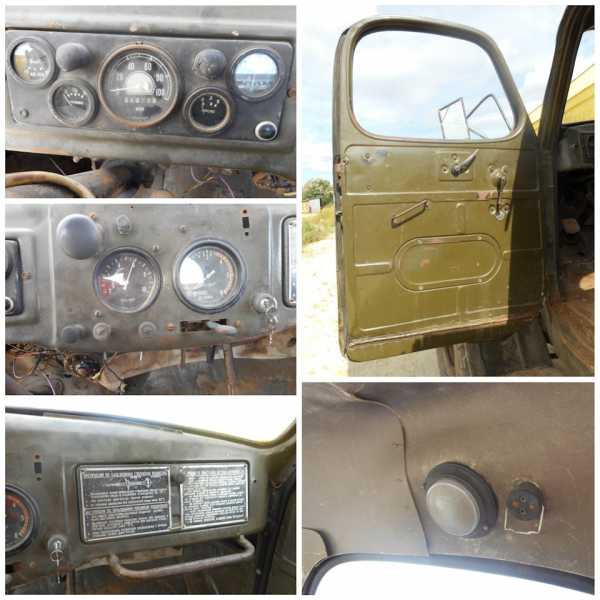

Среди замечаний по модели ЗИС-151 были и претензии к кабине: неудобство посадки водителя на нерегулируемом сиденье, отсутствие отопителя, плохая ее пылезащищенность, неудовлетворительная вентиляция воздуха, а также неэффективная работа амортизаторов и большие силы, передаваемые на руки водителя от колес. Все перечисленное затрудняло работу шофера, превращая ее, особенно в зимнее время, в откровенную муку. Оказалось, что устранить недостатки было не так уж и трудно. В рулевом управлении конструкторы установили укороченные сошки, которые привели к значительному снижению сил ударов, передаваемых рукам, телескопические амортизаторы повысили плавность хода, водяной радиатор с электромотором, установленный в кабине, дополненный системой обдува ветрового стекла, позволил не замерзать зимой, новые сиденья с регулировкой и введение качественных уплотнений в кабине облегчили жизнь водителю. Жаль только, что в течение 30 лет выпуска машины не удалось снабдить ее гидроусилителем руля.
Долгожитель-призер
Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2 преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.
За высокие эксплуатационные параметры автомобиль получил Гранпри на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».
www.gruzovikpress.ru
