ЗИЛ-157 1990 — тест-драйв — журнал За рулем

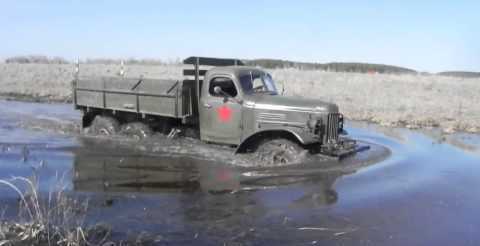

Штурмуем бездорожье на легендарном полноприводном грузовике ЗИЛ‑157.

ЗИЛ‑157

ЗИЛ‑157

Материалы по теме

Петлявший по укатанному зимнему проселку водитель кроссовера даже остановился от удивления. Счастливый обладатель «недовнедорожника» во все глаза смотрел, как мы с ЗИЛом нахально, неторопливо и невозмутимо бороздим подтаявшие сугробы глубиной сантиметров эдак шестьдесят-семьдесят.

Я и сам радовался как мальчишка! Не скрою, съехал в поле с некоторой опаской. Поездить на таких машинах удается, к сожалению, нечасто. Но теперь не могу остановиться.

А вот «зилок» абсолютно спокоен. Это ведь его обычная, будничная работа.

Шесть на шесть

Первые опытные образцы послевоенного полноприводного трехосного грузовика ЗИС‑151 изготовили в 1946 году, а в 1948‑м поставили на поток. Конечно, в нем заметно влияние американских ленд-лизовских машин — в первую очередь очень удачного и полюбившегося нашим шоферам Студебекера. Но уже к 1950‑м годам многим стало ясно: один из недостатков «американца» и последовавшего за ним нашего «сто пятьдесят первого» — задние двухскатные колеса, снижающие проходимость.

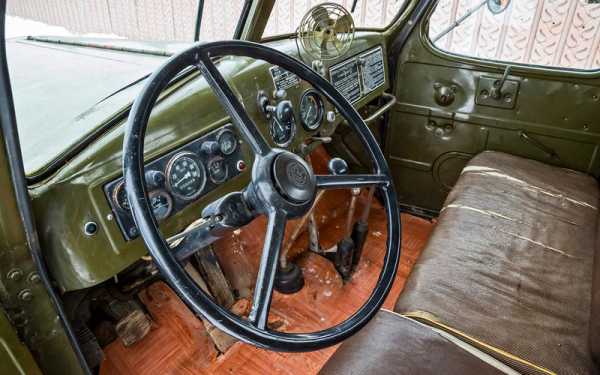

Кабина 157‑го для троих тесновата. Из удобств — опускные боковые стекла без форточек и печка. Уже здорово!

Кабина 157‑го для троих тесновата. Из удобств — опускные боковые стекла без форточек и печка. Уже здорово!

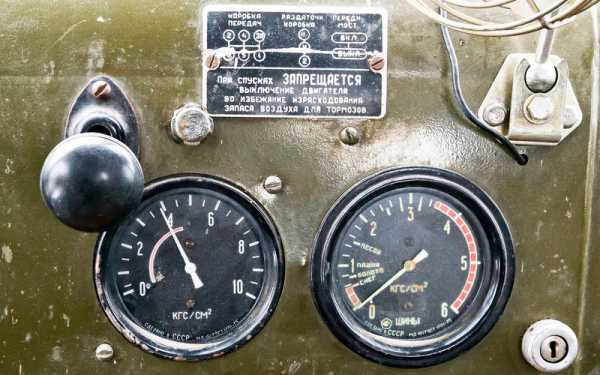

Справа — манометр системы регулировки давления в шинах. Есть даже надписи: «песок», «пашня», «болото», «снег». Почти как в некоторых современных вседорожниках, только там «пашня» и «болото» не пишут.

Справа

www.zr.ru

Тест-драйв ЗиЛ-157КД — Колеса.ру

Фантазия у нашего народа богатая, это бесспорно. Залить мушку в эпоксидную смолу, обрезать пружины у Приоры, поставить «шестёрку» на литые диски, назвать автобус «луноходом»

это мы можем. Но в случае с 157-м ЗиЛом уровень фантазии просто зашкаливает: без труда можно насчитать не менее десятка прозвищ этого автомобиля. Самые известные – «Колун», «Утюг» и «Захар» (правда, последним именем называли ещё ЗиС-5 и некоторые другие ЗиСы и ЗиЛы). Также встречаются «Бабай», «Крокодил», «Ступа», «Бэнц», «Полтергейст», «Трумэн», «Семечка» и «Мормон». Ну и самое интересное «Зензубель», что вообще-то является видом обычного рубанка. Ради какого-то плохого автомобиля народ бы так стараться не стал. Видимо, машина была хорошей, потому что и бабай, и полтергейст у нас запросто могут означать что-то ласковое и родное. Вот мы и посмотрим, чем хорош этот ЗиЛ.



Треть века на конвейере

Судьба благоволила этому автомобилю: тяжёлый грузовик в конце пятидесятых был востребован и на стройках Советского Союза, и, конечно, в армии. К тому времени на дорогах ещё вовсю встречались американские Студебеккеры, которые всеми правдами и неправдами удалось спасти от обязательного возврата в Америку по договору ленд-лиза, были и ЗиС-151. «Студер» был хорош почти во всём, но вот в армии их использовать было нельзя. ЗиС-151 был не то чтобы уж совсем плохим, но некоторые недостатки имел. Он не показал себя хорошим тягачом: мотор оказался слабоватым, любил греться, хотя при этом не имел даже отопителя кабины. Но он позволил избежать многих ошибок при проектировании ЗиЛа-157.


В 1958 году появились первые «колуны». Кабины на них стояли как раз от ЗиСа (в 1956 году ЗиС-151 был переименован в ЗиЛ-151, но суть дела от этого не меняется). А вот практически всё остальное было почти новым, а самое интересное, что специально для 157-го были разработаны новые… покрышки. Проходимость ЗиСа была очень небольшой, поэтому министерство обороны особо уделяло внимание внедорожным свойствам нового автомобиля. В итоге были разработаны шины с применением мягкой резины на внутренней поверхности покрышек. ЗиЛ-157 планировалось оснащать системой централизованной подкачки для возможности снижения давления для преодоления участков бездорожья с мягким грунтом. Новые покрышки получились эластичными и вполне годились для того, чтобы снижать давление до 0,5 кгс/см². Обратной стороной медали стала низкая износостойкость такой резины: при пониженном давлении она могла проехать до 150 км, а в нормальных условиях – до 10 000. На деле, конечно, всё не так печально, но всё же резину приходится менять каждые 12-15 тысяч километров. Первая система подкачки была внешняя, и только потом её убрали с глаз (

как на ЗиЛе-131). Об остальной «начинке» 157-го расскажем чуть ниже.



ЗиЛ-157 выпускался с некоторыми изменениями с 1958 по 1991 год. Можно отметить три основные версии этого грузовика: ЗиЛ-157 (1958–1961 гг.), ЗиЛ-157К (1961–1978 гг.) и ЗиЛ-157КД, сборка которого производилась на Уральском автомоторном заводе после прекращения выпуска ЗиЛа в Москве. Все три машины имеют и свои конструктивные особенности. Последние «колуны» во многом унифицированы с ЗиЛом-131, который стал впоследствии приемником ЗиЛа-157 в армии. Более всего на машинах в течение тридцати трёх лет производства менялась трансмиссия, «фишкой» которой на протяжении всех лет оставалось наличие пяти карданов: на передний мост, на средний мост, два кардана – на задний (кардан разделялся на среднем мосту промежуточным узлом) и кардан между «раздаткой» и коробкой передач. Неизменным оставалось одно: отсутствие гидроусилителя рулевого управления, что, как мы увидим в ходе тест-драйва, является серьёзным недостатком. Тем не менее ходят разговоры, что на некоторых партиях ГУР всё-таки есть. Возможно, в силу унификации с ЗиЛом-131 его и смогли туда каким-то образом воткнуть, но документального тому подтверждения найти не удалось.

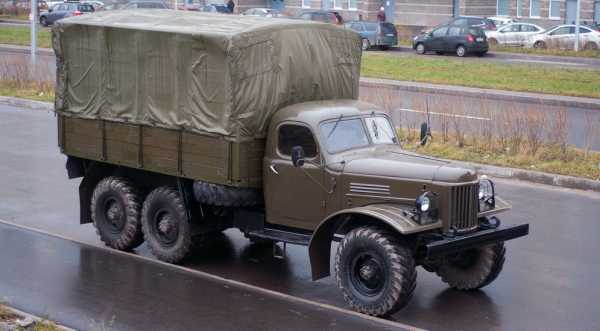

Сегодня в нашем распоряжении ЗиЛ-157КД 1982 года выпуска. Есть, конечно, у него некоторые «излишества», которых от природы у него не было. Например, стеклоомыватель или кнопка «аварийки». Но в остальном – ЗиЛ как ЗиЛ. Поехали!

«Утюг» как он есть

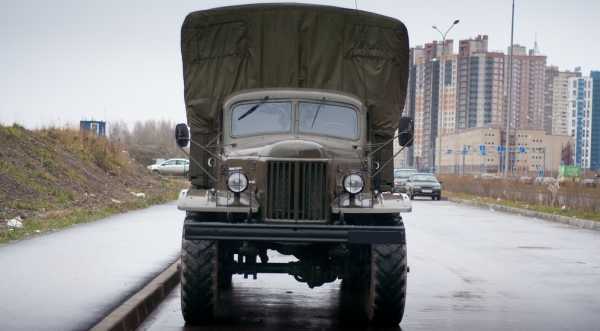

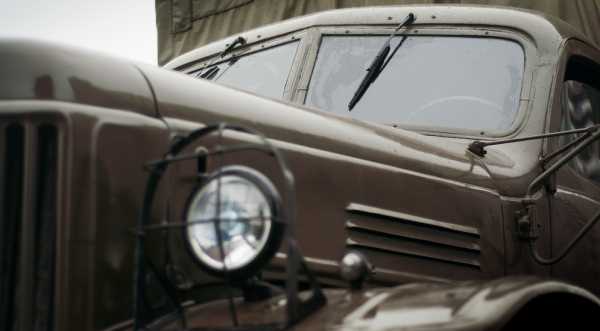

Для человека, далёкого от истории отечественного автопрома, ЗиЛ-157 может показаться чем-то очень старым и, возможно, не приспособленным к самостоятельному передвижению. Но те, кто ездил на этой машине, подтвердят – это вполне рабочий и надёжный грузовик. Картинку портит его кабина, которую как перетащили со старого ЗиСа, так толком и не поменяли. Отсюда и вид машины прошлого. Выглядит, конечно, интересно, но у такого простого решения есть и некоторые недостатки. Основным бы я назвал ширину крыльев. Красиво, конечно, но добраться до мотора довольно тяжело: крышки капота откидываются по бокам, и доступу к силовому агрегату как раз крылья и мешают. Выход есть: крылья и боковины можно снять. Такое решение не новое: на американских «Студерах» они вообще крепились «барашками», но на ЗиЛе придётся поработать ключами.

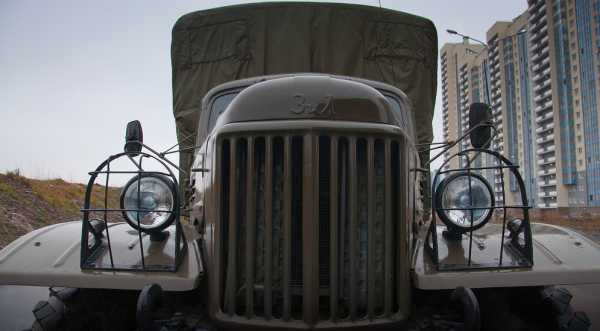

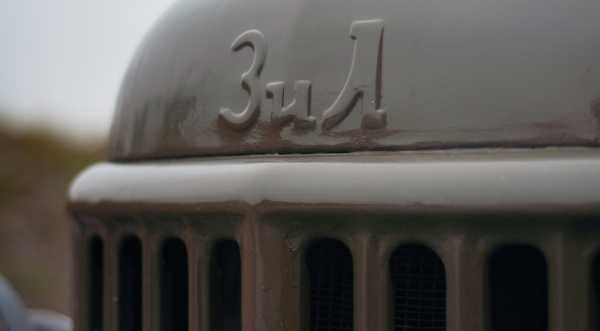

Выгнутая решётка радиатора – это не дизайнерский изыск, а техническая необходимость. Дело в том, что прямо за ней установлен масляный радиатор. А уже за ним – жалюзи и радиатор системы охлаждения. Впрочем, у мотора осталась склонность остывать на холостом ходу и перегреваться на повышенных оборотах. Причём эти обороты способны убить мотор достаточно быстро, поэтому «крутить» его нельзя. По трассе грузовик вполне может идти и 80 км/ч, но по факту превышать рекомендованную заводом скорость в 65 км/ч не стоит – так мотор прослужит гораздо дольше.



Ещё одно интересное решение – расположение бензобаков. Их два, причём основной, объёмом 160 литров, расположен в привычном месте, слева, под бортом за кабиной, а вот второй, дополнительный, разместили сзади под кузовом. Его объём – 60 литров. Насколько же хватает такого количества бензина?



Мотор «съест» его за 600 километров по шоссе. Это, по большому счёту, не так много для советского мотора того времени. Расход по трассе составляет более 30 литров, а на бездорожье и вовсе хорошо за 40. При этом рядная «шестёрка» объёма 5,5 л выдаёт 109 л.с. Первые моторы были чуть слабее – 104 л.с., но в течение срока производства ДВС дважды подвергался модернизации. Первый раз в 1961 году, когда заодно поменяли и сцепление с двух- на однодисковое, и затем – в 1978-м, при этом его во многом унифицировали с двигателем ЗиЛ-131. В частности, поршневая группа нашего ЗиЛа стоит именно от 131-го.

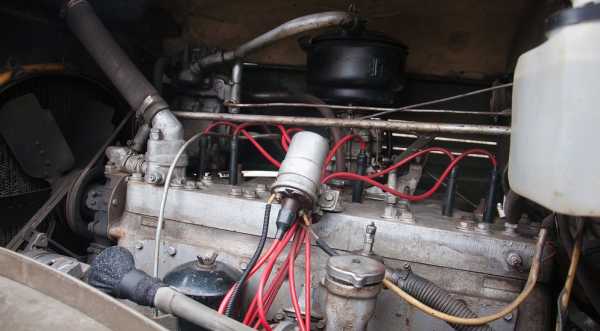

Ещё стоя рядом с машиной, я оценил чрезвычайно ровную работу мотора. И это несмотря на то, что последние 12 лет машина ездит именно с этим агрегатом. Нельзя не отметить и то, что мотор очень просто запускается с помощью «кривого стартера» – пусковой рукоятки. Конечно, при условии его исправности.

За рулём «мормона»

У кабины ЗиЛа-157 есть одно несомненное преимущество по сравнению с его предшественником ЗиСом: она отапливается. Но в остальном – всё то же царство металла. Усаживаемся на сиденье и начинаем рассматривать.

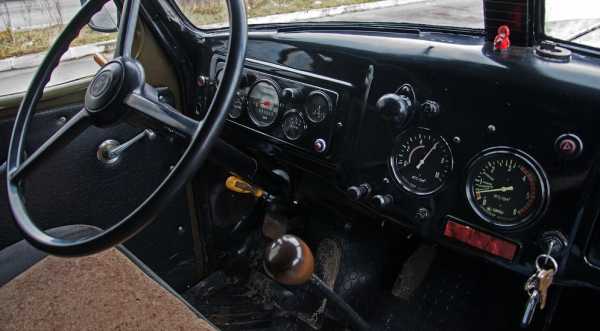

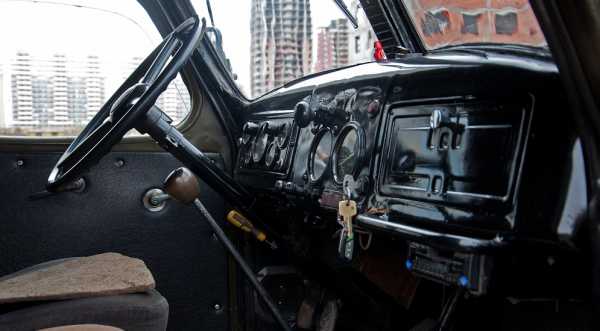

Центральный прибор – спидометр, слева от него – указатели температуры охлаждающей жидкости и уровня топлива. Справа – амперметр и указатель давления масла. Несмотря на то, что тормозная система здесь традиционно для грузовиков пневматическая, и тормоза не работают при критическом падении давления в системе, манометр расположили справа вне основной панели. Чтобы следить за показаниями этого прибора, приходится поворачивать голову. Конечно, если привыкнуть, то это не кажется недостатком, но хотелось бы, чтобы показания манометров (их два – давление в системе и в колёсах) можно было бы захватывать без отвлечений от дороги. Подсветка приборов сделана отдельными плафонами, что, в общем, было вполне в духе времени. В целом ничего новаторского «приборка» 157-го ЗиЛа предложить не может.



В нашей машине стартер приводится в действие ключом, но раньше на ЗиЛах была педаль стартера. Запускаем двигатель, слегка нажимая на педаль акселератора.

Как раз к педальному узлу есть существенные претензии. Если педали сцепления и тормоза стоят как положено, то педаль тормоза сильно выбивается из общего ряда. Она выдвигается ближе к водителю, и для того, чтобы надавить на неё, приходится перетаскивать ногу с педали газа на приличное расстояние. На это уходит время. С одной стороны, на машине, которая не ездит быстрее 60-65 км/ч это не так уж страшно, но с другой стороны – не важно это ЗиЛу, а вот, например, Жигулям, которые решили внезапно затормозить перед носом грузовика, может быть очень важно. Тем более что пневматические тормоза в любом случае имеют некоторую задержку реакции на нажатие педали. Почему нельзя было сдвинуть педаль чуть вперёд – загадка.



Повернуть руль на месте – задача сложная. Почти невыполнимая, я бы сказал. Но в движении руль кажется вполне лёгким, и рулить было бы совсем прекрасно, если бы не одно но – неожиданно сильная реакция на руле от передних колёс. Впрочем, владелец автомобиля Александр подтверждает: такое поведение рулевого управления – особенность 157-го. Более того, с этим фактом связана ещё одна особенность, и это выбор резины на переднюю ось. Самую лучшую следует всегда ставить вперёд, а что там стоит на среднем и заднем мосту – ЗиЛу наплевать. Зато чуть «квадратная» покрышка на переднем колесе нормально ездить не даст – руль будет сильно «бить».



Трогаемся сразу со второй передачи: первую включаем только при сильной загрузке или в тяжёлых дорожных условиях. Не забываем, что есть ещё и «раздатка» с пониженной передачей, но у нас не было подходящего случая загнать машину в такую грязь, чтобы воспользоваться этой возможностью.

Тянет «зиловский» мотор уверенно, на третью передачу переходим почти сразу. Всего же передач пять, а с учётом максимальной скорости длинными их назвать никак нельзя.

Во время движения появляется ещё одно замечание к машине: правого крыла не видно вообще, а «нос» моторного отсека закрывает всё, что творится на противоположенной от водителя стороне. При этом габариты спереди можно оценить по защитной решётке левой фары, что довольно удобно. Нам повезло, что боковые зеркала у нас не штатные: «родные» зеркала очень маленькие, в них практически ничего не видно.



На небольших скоростях ехать даже комфортно. Да, ЗиЛ разгоняется медленно, как и подобает грузовику, к тому же старому. Но тяге литражного бензинового мотора с самых низов могут позавидовать многие дизели. Неожиданно приятно удивляет работа КПП: свойственной ЗиЛу «разболтанности» рычага нет, все передачи включаются легко, ход рычага для советского грузовика достаточно скромный. Да и отсутствие необходимости топтать педали «двойным выжимом» тоже оказалось приятным сюрпризом.

«Что день грядущий нам готовит?..»

Приходится признать: большинство «колунов» свою жизнь уже окончило. Тем не менее они до сих пор встречаются в районах, где к машине предъявляется не так много требований: нагрузить как можно больше, проехать как можно дальше, при необходимости – отремонтировать «на коленке». Таких мест в России много.



Наш ЗиЛ ведёт совсем другую жизнь. Он вполне рабочая машина и занимается грузоперевозками, причём на достаточно большие расстояния. Из Петербурга он ездит и в Москву, и в Карелию. На первый взгляд – фантастика какая-то. Но почему бы и нет? Он уже прошёл 800 тысяч километров, и при уходе, который ему обеспечил заботливый и умелый нынешний владелец, проедет ещё столько же. Главное – знать, как этот грузовик эксплуатировать правильно.

Об одной особенности мы уже говорили: нельзя «крутить» мотор слишком сильно, он этого не любит. А вот современные моторные масла ЗиЛ оценил, и хозяин отметил этот факт. Если раньше при вскрытии моторов (два из них были «убиты» по неопытности «гонками» на шоссе) были видны следы износа, то на современной «минералке» мотор ходит гораздо дольше. Был, правда, не слишком успешный опыт использования присадки в масло: центробежный фильтр её просто выкинул. Ну, значит, и не очень надо было.

Мы уже говорили, что есть на машине несколько неоригинальных деталей. Потребовалась установка стеклоомывателя, организация работы указателей поворотов в режиме «аварийки», более крупные зеркала. Всё это – для успешного занятия грузоперевозками. Поэтому тут появилась и магнитола: мотора-то в кабине почти не слышно, и музыка в дороге не помешает. Заменил Александр и радиатор «печки»: у родных периодически отваливались патрубки, поэтому удалось воткнуть теплообменник от «восьмёрки». С ним проблема исчезла.



По хорошей дороге в машину можно загрузить до пяти тонн. Это так инженеры думали, на самом деле ЗиЛ без особого труда тащит восемь. И самое главное – он не подводит своего хозяина. Работает, даже не подозревая, что многие его считают уже стариком.

Жаль только, что работы в кризис не хватает. Приходится сниматься в кино, а душа требует дороги. И настоящей работы, достойной надёжного грузовика.




Читайте также:


www.kolesa.ru

ЗИЛ-157 серийный грузовой автомобиль СССР

ЗИЛ-157 серийный грузовик 1958-1994 гг.

ЗИЛ-157базовый. Отличался двигателем мощностью 104 л.с. Выпускался в 1958-1961 годах.
ЗИЛ-157Вседельный тягач на базе ЗиЛ-157. Отличался 2 топливными баками по 150 л., расположением запасного колеса вертикально за кабиной. Выпускался в 1958-1962 годах.
ЗИЛ-157Гс экранированным электрооборудованием.
ЗИЛ-157Ешасси для спецавтомобилей.
ЗИЛ-157ЕТшасси с экранированным электрооборудованием.
ЗИЛ-157Кмодернизированный. Отличался двигателем мощностью 109 л.с., однодисковым сцеплением, коробкой передач и тормозной системой от ЗиЛ-131. Выпускался в 1961-1978 годах.
ЗИЛ-157КВседельный тягач на базе ЗиЛ-157К. Выпускался в 1962-1978 годах.
ЗИЛ-157КГс экранированным электрооборудованием.
ЗИЛ-157КЕшасси на базе ЗиЛ-157К.
ЗИЛ-157КДмодернизированный. Доработан двигатель (применён ряд деталей двигателя ЗиЛ-130)
ЗИЛ-157КДВседельный тягач на базе ЗиЛ-157КД.
ЗИЛ-157КДЕшасси на базе ЗиЛ-157КД.
ЗИЛ-157КЭэкспортный вариант ЗиЛ-157К.
ЗИЛ-157КЮэкспортный тропический.
ЗИЛ-157Лопытный с гидроусилителем руля.
ЗИЛ-157Юэкспортный тропический. Отличался отсутствием отопителя кабины и предпускового подогревателя.
ЗИЛ-165опытный с кабиной и оперением ЗиЛ-130.
ЗИЛ-ММЗ-4510самосвал на базе ЗиЛ-157КД. Выпускался с 1989 года.

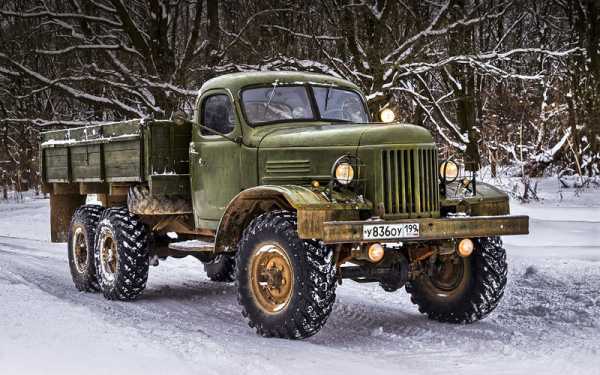

фотография ЗИЛ-157

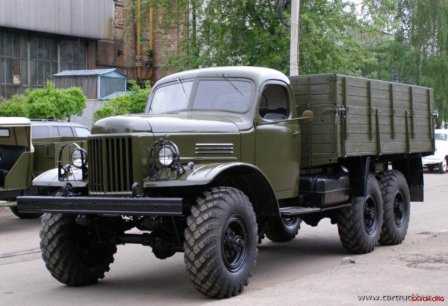

ЗИЛ-157 — грузовой автомобиль производства ЗиЛ. Выпускался серийно с 1958 по 1961 годы, а с 1961 по 1978 год — ЗИЛ-157К. Основной заказчик вооружённые силы СССР. Использовалась кабина от ЗиС-151 с незначительными изменениями. В 1978 году производство было переведено на УАМЗ (Уральский автомоторный завод, филиал ПО АвтоЗИЛ) под индексом ЗИЛ-157КД(1992-1994 гг.). Грузовик впоследствии на конвейере заменил ЗИЛ-131.

фотография ЗИЛ-151

Зил-157 усовершенствованная версия полноприводного армейского грузовика ЗИС-151 выпускавшегося на Московском автозаводе им. И.В.Сталина (с 1956 года им. И.Д.Лихачёва). Работы возглавил главный конструктор А.М.Кригер.
    Грузовик ЗиЛ-157, результат глубокой модернизации ЗиС-151, начал серийно выпускаться с 1958 года. Главным новшеством в конструкции автомобиля было применение системы централизованного регулирования давления воздуха в шинах (подкачка была «внутренней»). Двигатель установленный на автомобиль стал более мощным (104 л.с.). Все колеса автомобиля — ведущие односкатные с шинами увеличенного диаметра. Привод к передним колесам — отключаемый. Подвеска переднего моста — зависимая рессорная. В схему привода передних колес включены шарниры равных угловых скоростей. Подвеска тележки задних колес — зависимая балансирная на двух продольных рессорах и шести реактивных штангах. В трансмиссию машины включена двухступенчатая раздаточная коробка, имеющая три выхода — ко всем ведущим мостам.

фотография ЗИЛ-157

В 1961 году грузовик был модернизирован — еще больше стала мощность двигателя (109 л.с.), подверглась изменениям трансмиссия. Модернизированный образец получил обозначение ЗиЛ-157К. (убрали открывающуюся левую половина ветрового стекла). В 1978 году выпустики модификацию ЗиЛ-157КД, оснащенная двигателем с уменьшенным рабочим объемом и унифицирована с двигателем автомобиля ЗиЛ-130. Серийное производство продолжалось до 1982 года ( по некоторым данным — небольшими сериями до 1988 года), в течение пятнадцати лет — параллельно с выпуском нового грузовика ЗиЛ-131.

ЗиЛ-157 выпускался в стандартных армейских вариантах бортового автомобиля (ЗиЛ-157, ЗиЛ-157К и ЗиЛ-157КД), седельного тягача (ЗиЛ-157В, ЗиЛ-157КВ) и шасси. Часть машин оснащалась лебедкой, экранированным электрооборудованием, выпускались экспортные модификации для стран с различными видами климата. Все автомобили, выходившие с конвейера, окрашивались в стандартный темно-зеленый цвет, цвет тента — зеленый. Грузовики выпускались с двумя типами платформы — «армейского типа» (как представлена на фото), с откидным задним бортом и откидными боковыми скамейками, дугами и тентом, и «транспортного типа», аналогичная платформе ЗИЛ-130.
    Помимо непосредственно ЗИЛа, автомобили ЗИЛ-157К и ЗИЛ-157КД производились заводом УАМЗ на протяжении с 1977 по 1991 г. Автомобили выпускавшиеся с конца 80-ых годов отличались от предшественников отсутствием защитных решеток перед фарами и усовершенствованной светотехникой. Машиностроительный завод в Мытищах с 1989 года выпускал самосвал ЗИЛ-ММЗ-4510, оснащенный металлической платформой с самосвальным механизмом, унифицированным во многих элементах с самосвалом ЗИЛ-ММЗ-4505.

фотография ЗИЛ-157

В основном ЗиЛ-157 поставлялся в Советскую Армию. Он перевозил личный состав, различные грузы, на его шасси монтировались различное оборудование и системы вооружения. На аэродромах бортовой грузовик мог применяться в качестве тягача. Применялся он и в гражданских организациях. В процессе производства конструкция постоянно дорабатывалась. На шасси ЗиЛ-157 было разработано и освоено в производстве множество специализированных автомобилей.
    В связи с постановкой на конвейер автомобиля ЗиЛ-131 было решено перенести производство семейства ЗиЛ-157 на Уральский автомоторный завод (Свердловск-65). Первые ЗиЛ-157К уральской сборки пошли с конвейера в 1968 году, но сборка на ЗиЛе из запаса деталей продолжалась стендовым методом до середины 70-х годов. Официально снят с производства в 1992 году, однако сборка из запасов деталей продолжалась до 1994 года. Всего изготовлено 797934 автомобиля всех модификаций.

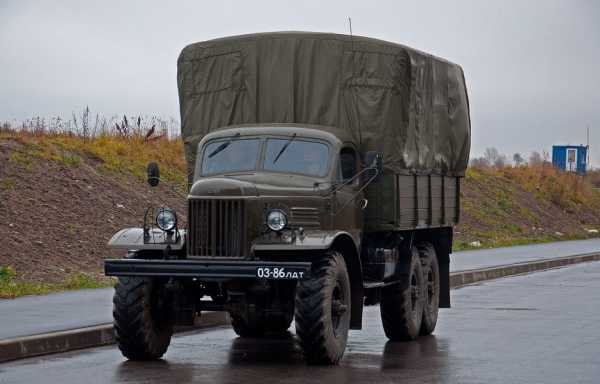

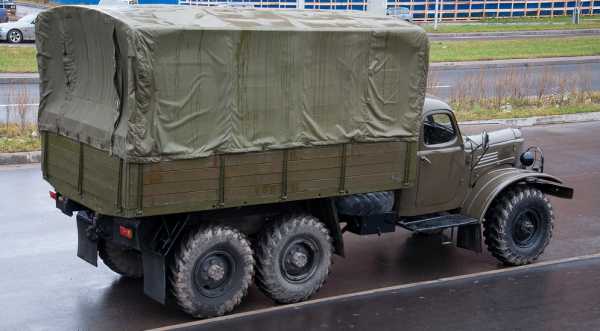

фотография ЗИЛ-157 бортовой

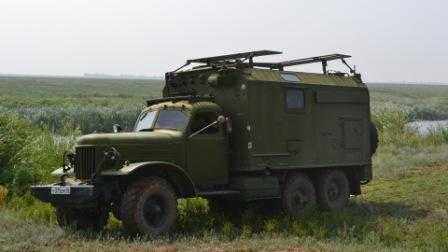

фотография ЗИЛ-157 КУНГ

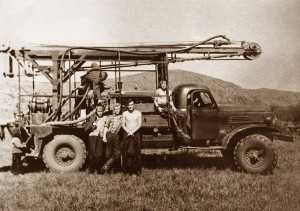

фотография ЗИЛ-157 БУР

фотография ЗИЛ-157 КДВ

фотография ЗИЛ-157 КУНГ

dar-web.ru

АвтоКлуб ЗИЛ 157 | Тюнинг | Фото | Видео

Было бы несправедливо оставить без должного внимания такой выдающийся грузовик советского производства, как ЗИЛ-157. Проходимости этого грузовика, оставившего свой след в истории отечественной автомобильной промышленности, и по сегодняшний день может позавидовать немалое количество авто, эксплуатируемых в настоящее время. Впрочем, ЗИЛ-157 успешно преодолевал не только трудные условия той или иной местности, но и многочисленные преграды и помехи, которые, то и дело возникали в процессе создания этих вездеходов. Как бы то ни было – конструкторы успешно достигли своей цели.

Старт производству новой грузовой машин ЗИЛ-157 был дан в далёком 1958 году – первоначально этот вездеход, как в принципе и многие другие советские научно-технические разработки предназначался для нужд вооружённых сил Советского Союза. Под этим названием машина выпускалась вплоть до наступления 1961 года. В период с 1961 по 1978 год грузовой автомобиль, выпускаемый Заводом имени Лихачёва, был под индексом ЗИЛ-157К: эта модификация отличалась от своего предшественника изменённым распределением нагрузки по осям, а также были установлены новая коробка передач, 1-дисковое сцепление и амортизаторы телескопического типа. В 1978 году выпуск этих грузовых машин был перенесён на Уральский автомоторный завод (УАМЗ), который в то время являлся одним из филиалов Завода имени Лихачёва. Здесь, грузовик выпускался вплоть до 1992 год под индексом ЗИЛ-157КД. Последний экземпляр этого легендарного советского авто сошёл с заводского конвейера в 1994 году.

Помимо армейских целей, ЗИЛ-157 нашёл своё применение в колхозах и лесхозах, что объясняется присущими для авто высокими свойствами проходимости, объёме кузова и неприхотливости в обслуживании. Помимо всего прочего, данный грузовик был весьма удобен в процессе погрузки – в отличие, к примеру, от грузовика ГАЗ-63, борта его кузова безо всяких проблем можно было свесить с 3-х сторон.

Грузовик ЗИЛ-157 отличался высокой скоростью и проходимостью по каменистой, заснеженной, болотистой местностям – поэтому эти грузовики массово использовались в условиях Средней Азии, на бескрайних просторах Сибири и условиях вечной мерзлоты. Кроме того, не стоит забывать, что Советский Союз осуществлял поставки машин ЗИЛ-157 для нужд вооружённых сил стран, принадлежащих к социалистическому лагерю.

В отличие от многих других машин, этот грузовик был оснащён относительно плоской рамой, благодаря наличию которой в условиях трудной местности он ничуть не терял способности к отталкиванию колёсами, не увязал в почву и продолжал своё движение. Двигатель ЗИЛ-157 запросто заводится даже после продолжительного по времени простоя или хранения в гараже. Стоит также отметить, что, невзирая на достаточно внушительные для такого автомобиля габариты, водитель без особого труда справлялся с ними. В холодное время года (поздняя осень-зима) грузовик нуждался в особо тщательном уходе за системой охлаждения, а в случае возникновения необходимости подобного рода, на радиатор авто надевались специальные кожухи-утеплители.

Советский народ практически сразу оценил все преимущества нового грузового автомобиля с повышенной проходимостью и солидными габаритами. Вскоре фольклор придумал великое множество прозвищ этой машине, исходя его размеров и внешнего вида: так, на европейской территории России ЗИЛ-157 в народе называли не иначе, как «Бабай», «Захар», «Колун», «Крокодил», «Ступа». В условиях крайнего Севера и Чукотки ЗИЛ-157 называли «Краб».

zil157.ru

ЗИЛ-157 (1958-1992 гг.). Автомобили Советской Армии 1946-1991

ЗИЛ-157

(1958-1992 гг.)

Разработка перспективного армейского трехосного полноприводного грузовика ЗИЛ-157 (6×6) проводилась на Московском автозаводе имени И. В. Сталина еще с начала 1950-х годов под руководством главного конструктора А. М. Кригера, когда в реальных условиях эксплуатации проявились серьезные недостатки серийно выпускавшегося тогда автомобиля ЗИС-151. Новый грузовик создавался как несущественно модернизированная версия предшественника, в которой удалось наконец воплотить более прогрессивные концептуальные решения, не нашедшие поддержки военного заказчика в середине 1940-х. Это были прежде всего односкатные ведущие колеса всех трех мостов с одинаковой колеей, позволившие сократить механические потери и существенно повысить проходимость машины на местности. Наличие только шести колес позволило отказаться от второго запасного колеса и сделать грузовик более легким и компактным. Кроме того, к середине 1950-х годов на Московском автозаводе уже была отлажена новая система регулирования давления воздуха в шинах, которую внедрили на амфибиях ЗИС-485 и бронетранспортерах БТР-152В. С началом серийного изготовления грузовика ЗИЛ-157 она уже входила в его стандартную комплектацию.

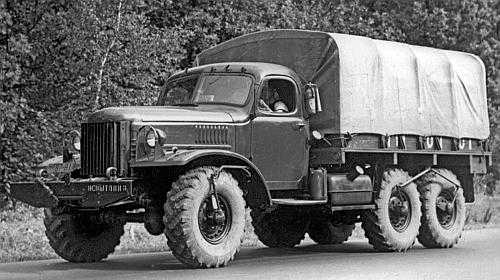

Опытный образец ЗИС-Э157 с подкачкой шин и внешним подводом воздуха. 1955 год.

Прототипы будущего автомобиля ЗИЛ-157 конструкторы Московского автозавода разрабатывали и испытывали в 1952 – 1956 годах, пытаясь на деле проверить новые агрегаты, узлы и средства повышения проходимости. Все они базировались на шасси ЗИС-151, но фактически являлись непосредственными предшественниками новой машины. Конструктивной основой будущего ЗИЛ-157 считаются пробные односкатные автомобили ЗИС-121В и ЗИС-151Г с регулированием давления в шинах. Первые два опытных образца грузовика ЗИС-Э157 появились в середине 1955 года и пока снабжались системой подкачки с внешним подводом воздуха к шинам и двухдисковым сцеплением от ЗИС-151. В процессе постановки на конвейер автомобиля ЗИЛ-157 эта конструкция была доработана и получила внутреннюю подкачку к шинам колес через цапфы между подшипниками колесных ступиц, а по агрегатам была унифицирована с народно-хозяйственной серией ЗИЛ-164.

Насколько трудными были самостоятельные поисковые работы в области вездеходной техники, наглядно демонстрирует уникальный опытный автомобиль на пробном шасси ЗИЛ-157 с задним расположением силового агрегата. Между тем противники односкатной схемы продолжали настаивать на сохранении в будущей программе более привычного автомобиля с задними двускатными колесами и пониженной погрузочной высотой для монтажа фургонов. Построенный в 1956 году такой вариант имел индекс ЗИЛ-157А, но потом развития уже не получил. В то же время появились и первые односкатные седельные тягачи 157-й серии без регулирования давления в шинах. Внешне первые образцы отличались короткими наборами вертикальных вентиляционных щелей на боковинах капота и поворотными форточками в дверных стеклах. Позднее прорабатывалась также возможность установки на новой машине гидроусилителя рулевого управления. Результатом этих работ в апреле 1958 года стал грузовик ЗИЛ-157Л с «гидрорулем». На испытаниях при увеличенной скорости движения удары от неровностей дороги уже не передавались на руки водителя, но при этом трескались не только детали передней подвески и рулевого управления, но и балки мостов.

18 сентября 1958 года началось серийное производство нового армейского 2,5-тонного автомобиля ЗИЛ-157, одного из высших достижений отечественной автомобильной индустрии, все еще сохранявшего приверженность американским конструктивным традициям. Изначально он разрабатывался как замена военному грузовику ЗИС-151 и затем на долгие годы стал основным многоцелевым транспортным средством Вооруженных Сил СССР, всех социалистических стран и многих других государств на всех континентах земного шара. Автомобиль отличался простотой конструкции, удобной кабиной, прочностью, неприхотливостью в эксплуатации и относительной легкостью обслуживания. Сочетание индивидуального привода каждого заднего моста с системой подкачки шин считалось тогда наиболее оптимальным решением проблемы повышения живучести грузовика в боевых условиях. Уже в первый год производства он получил Гран-при на Всемирной выставке в Брюсселе, где был представлен как новый автомобиль для советского сельского хозяйства. В процессе серийного изготовления ЗИЛ-157 претерпел несущественные модификации, соответствовавшие трем базовым поколениям, но их общая конструкция и основные параметры оставались практически неизменными.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Опытный вездеход ЗИЛ-157Э » Военное обозрение

К началу шестидесятых годов Специальное конструкторское бюро Завода им. И.А. Лихачева завершило основные работы по семейству вездеходов ЗИЛ-135. Готовая техника пошла в серию и стала основой для нескольких специальных машин армии. Вскоре появилось предложение о создании нового вездехода, имеющего электрическую трансмиссию. Прорабатывая этот вопрос, СКБ ЗИЛ создало несколько макетных образцов. Первый из них известен под неофициальным названием ЗИЛ-157Э.

15 июля 1963 года Совет министров СССР постановил начать разработку перспективной колесной машины сверхвысокой проходимости, оснащенной электрической трансмиссией. К созданию такого образца планировалось привлечь разные организации автомобильной и электротехнической промышленности. Ведущую роль в новой программе должно было сыграть СКБ ЗИЛ во главе с В.А. Грачевым. Эта проектная организация имела большой опыт в области вездеходов, а также располагала наработками по теме электротрансмиссии.


В августе того же года СКБ ЗИЛ сформировало технические требования к будущему макетному образцу. Ведущим конструктором нового проекта был назначен А.И. Филиппов. Разработку электрических устройств для вездехода решили поручить Государственному опытному заводу № 476 имени Ф. Э. Дзержинского (позже переименован в Московский агрегатный завод «Дзержинец»). Ведущим конструктором новой трансмиссии стал В.Д. Жарков. Перспективный проект получил официальное обозначение ЗИЛ-135Э.

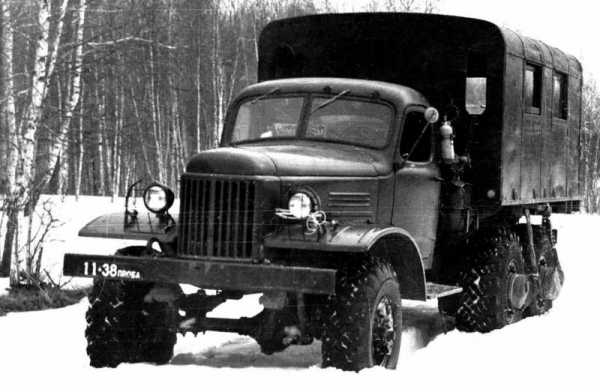

Опытный вездеход ЗИЛ-157Э на испытаниях

Следует напомнить, что к этому времени СКБ ЗИЛ успело завершить работы по т.н. вертолетной пусковой установке 9П116 для аэромобильного оперативно-тактического ракетного комплекса 9К74 / Ми-10РВК. Эта машина фактически строилась вокруг цилиндрического контейнера для ракеты и потому оснащалась электрической трансмиссией. Мотор-колеса пусковой установки должны были получать электроэнергию по кабелю от вертолета-носителя. Некоторые наработки по необычному изделию 9П116 планировалось использовать в новых проектах. Более того, к новым машинам должна была перейти и часть его комплектующих.

Перед началом разработки полноразмерного вездехода было решено опробовать электротрансмиссию на макетном образце меньших размеров, построенном на базе серийного грузовика. В начале лета 1964 года СКБ ЗИЛ приступило к проектированию подобного прототипа-электрохода, основой для которого стал грузовой автомобиль ЗИЛ-157. Любопытно, что первый опытный образец с электрическими агрегатами так и не получил официального обозначения. Он остался в истории под неофициальным названием ЗИЛ-157Э, что может приводить к путанице. Дело в том, что литерой «Э» так же обозначался экспортный вариант серийного грузовика ЗИЛ-157.

В рамках «пробного» проекта инженеры Специального конструкторского бюро должны были внести в конструкцию исходного ЗИЛ-157 минимальные изменения, позволяющие провести желаемые проверки новых агрегатов. Таким образом, новый макетный образец должен был максимально повторять конструкцию базовой машины, но при этом нести определенный набор особых агрегатов. Все эти задачи были успешно решены, и на полигон вывели машину, внешне мало отличавшуюся от базового грузовика. Макетный образец выдавали только некоторые элементы ходовой части и особенности компоновки.

В основе макетного образца по-прежнему лежала прямоугольная рама из металлических профилей. В передней ее части находилась кабина водителя, перед которой помещался капот двигателя. Непосредственно за кабиной, на бывшем месте запасного колеса, находились топливный бак и аккумуляторные батареи. Задняя грузовая площадка шасси отдавалась под монтаж кузова-фургона жесткой конструкции. Опытный ЗИЛ-157Э имел нестандартную компоновку. По всей видимости, из-под капота перед кабиной удалили штатный силовой агрегат. Двигатель и элементы электротрансмиссии теперь должны были находиться в фургоне. Такое их размещение упрощало эксплуатацию и обслуживание опытных агрегатов.

В фургоне поместили бензоэлектрический силовой агрегат, построенный на основе двигателя ЗИЛ-375. Мотор развивал мощность до 180 л.с., а его крутящий момент поступал непосредственно на вал генератора ГЭТ-120, вырабатывавшего постоянный ток с мощностью 120 кВт. Через приборы управления ток по кабелям поступал на тяговые двигатели ведущих колес. Применение электрических средств передачи мощности от основного двигателя к тяговым позволило отказаться от имеющейся механической трансмиссии. Макетный образец лишился всех карданных валов, раздаточной коробки и некоторых других устройств. Также самым заметным изменениям подверглась ходовая часть.

В исходной конфигурации грузовик ЗИЛ-157 имел трехосную ходовую часть с колесной формулой 6х6, построенную на основе мостов с зависимой подвеской. При строительстве нового макетного образца имеющийся передний мост, в целом, сохранил свою конструкцию. Как и ранее, он подвешивался на продольных листовых рессорах и имел средства управления колесами. Одновременно с этим теперь к нему не подходил карданный вал. Колесная формула машины изменилась на 6х4.

Задние ведущие мосты с упругой подвеской были демонтированы. Вместо них на раме электрохода установили дополнительные силовые элементы, к которым жестко крепились односкатные мотор-колеса, заимствованные у пусковой установки 9П116. Колеса новой конструкции оснащались тяговыми электродвигателями ДТ-22 и двухступенчатыми планетарными редукторами. Электроэнергия подавалась к каждому двигателю по кабелю, вынесенному за пределы шасси. Кабели выходили из бортов фургона и опускались к ступицам колес.

Ходовая часть сохранила существующую централизованную систему регулировки давления в шинах. С ее помощью водитель мог изменять давление в широкопрофильных шинах и тем самым изменять характеристики проходимости на разных поверхностях.

Применение новой трансмиссии привело к необходимости использования особых органов управления. Рулевая система опытной машины осталась прежней, но для контроля за работой силовой установки и трансмиссии теперь предлагались иные приборы. Водитель мог управлять работой основного бензинового двигателя, а также контролировать параметры четырех электрических моторов. Таким образом, количество тумблеров и рычагов в кабине заметным образом увеличилось. Подобно серийным машинам, экспериментальная ЗИЛ-157Э не имела усилителя в системе рулевого управления.

К кабине и кузову не предъявлялось никаких особых требований, и потому макетный образец ЗИЛ-157Э комплектовался стандартными серийными агрегатами. Была сохранена имеющаяся цельнометаллическая кабина с тремя посадочными местами, отопителем и открывающимися окнами. Доступ в кабину обеспечивался обычной парой бортовых дверей.

Для размещения силового агрегата использовался металлический кузов-фургон закрытого типа. В его передней стенке имелась пара боковых вертикальных отверстий для подвода атмосферного воздуха, необходимого для улучшения вентиляции и охлаждения двигателя. Также присутствовали две пары окон в бортах и кормовые двери. Возможно, в фургоне могли находиться посадочные места для инженеров, следивших за работой бензоэлектрического агрегата.

Сравнительно простой проект экспериментальной машины был разработан в кратчайшие сроки, и 25 июня 1964 года рабочие Завода им. Лихачева начали сборку макетного образца. Основные агрегаты машины были изготовлены предприятием ЗИЛ, а элементы электрооборудования пришли с завода №476. Широчайшее использование готовых комплектующих положительно сказалось на сроках выполнения работ. Уже 20 июля того же года опытный ЗИЛ-157Э отправился на испытательно-доводочную базу Завода им. Лихачева близ деревни Чулково в Раменском районе Московской области. Там планировалось провести необходимые испытания и установить реальные характеристики прототипа.

К сожалению, большая часть сведений об испытаниях макетного образца ЗИЛ-157Э неизвестна. Результаты этого «вспомогательного» проекта потерялись на фоне основной программы ЗИЛ-135Э. Тем не менее, некоторые данные о проверках первого грузовика с электротрансмиссией сохранились, а другие можно установить по отдельным фактам.

Из доступных сведений следует, что испытания ЗИЛ-157Э на разных трассах и в различных условиях продолжались в течение нескольких месяцев. Есть основания считать, что машину проверяли на шоссейных и грунтовых дорогах, а также на бездорожье разного рода. С наступлением холодов прототип опробовали на снежной целине. Таким образом, шасси на основе мотор-колес, получавших энергию от бензоэлектрического силового агрегата, показало все свои характеристики и возможности в самых разных условиях.

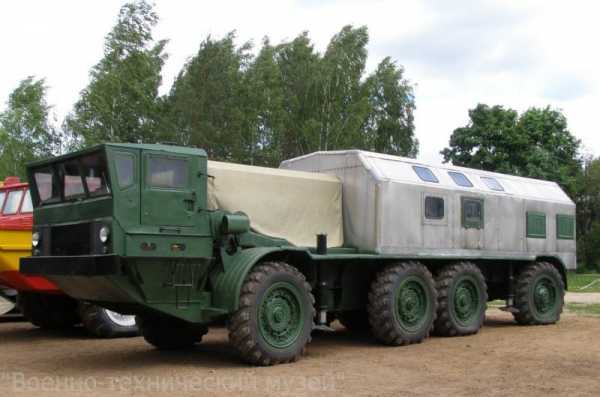

Макетный образец ЗИЛ-135Э, построенный на основе наработок по теме ЗИЛ-157Э

По имеющимся данным, электроход с неофициальным названием ЗИЛ-157Э во время испытаний показал себя не самым лучшим образом. Были выявлены недостатки конструкции, мешавшие нормальной эксплуатации техники. Кроме того, некоторые особенности имеющейся машины могли мешать получению желаемых характеристик и возможностей.

Последующие события показывают, что сама идея электрической трансмиссии себя оправдала. Кроме того, хорошо себя зарекомендовала связка в виде бензинового двигателя ЗИЛ-375, генератора ГЭТ-120 и тяговых моторов ДТ-22. Эти агрегаты, уже проверенные в предыдущих проектах, подтвердили свои характеристики и вскоре были использованы при строительстве новых машин. При этом, однако, могли присутствовать проблемы с использованным колесным шасси. Трехосное шасси серийного грузовика, получившее колесную формулу 6х4, попросту не могло реализовать весь потенциал электрической трансмиссии. Две задние ведущие оси могли не справляться с возложенными на них задачами, а привод передних колес отсутствовал. Неполный привод определенным образом сокращал подвижность и проходимость макетного образца на пересеченной местности.

Впрочем, точные сведения о результатах испытаний ЗИЛ-157Э в контексте техники и характеристик отсутствуют. В большинстве доступных источников указывается лишь то, что макетный образец «не оправдал надежд» – без каких-либо уточнений. Нетрудно заметить, что при своем техническом облике эта машина действительно не могла показать характеристики на уровне серийных вездеходов ЗИЛ-135 с традиционной силовой установкой и механической трансмиссией.

Не позднее первых месяцев 1965 года конструкторы Специального конструкторского бюро Завода им. Лихачева провели анализ данных, собранных в ходе недавних испытаний, что позволило им продолжить разработку полноценного вездехода. Вероятно, некоторые результаты испытаний ЗИЛ-157Э повлияли на те или иные особенности технического облика будущего ЗИЛ-135Э. При этом часть уже определенных черт этой машины могла остаться без изменений.

В течение нескольких следующих месяцев СКБ ЗИЛ в сотрудничестве с заводом №476 работало над дальнейшим развитием существующей электрической трансмиссии. Новым результатом работ в этом направлении стал макетный образец ЗИЛ-135Э. Впоследствии на основе отработанных идей и решений создали еще один вездеход с электрическими агрегатами, отличавшийся еще более высокими показателями подвижности и маневренности.

Пройдя необходимые испытания, макетный образец с неофициальным названием ЗИЛ-157Э был более не нужен своим создателям. Его дальнейшая судьба неизвестна, но можно предполагать, что машину перестроили по одному из существующих или перспективных проектов. Опытный электроход могли сделать прототипом в рамках нового проекта или вернуть ему исходную конфигурацию грузового автомобиля. Так или иначе, макетный вездеход в определенный момент прекратил свое существование.

Задачей вспомогательного проекта ЗИЛ-157Э являлась проверка некоторых идей и решений, предложенных для использования при разработке полноценной машины сверхвысокой проходимости. В ходе испытаний построенный прототип показал как плюсы, так и минусы своей конструкции. Он позволил собрать необходимые данные и улучшить уже разрабатываемый основной проект. Несмотря на свою вторичную роль и не самые выдающиеся результаты испытаний, электроход ЗИЛ-157Э оказал влияние на дальнейшие работы и полностью справился с возложенными на него задачами.

По материалам:
http://gvtm.ru/
http://denisovets.ru/
https://trucksplanet.com/
http://kolesa.ru/
Кочнев Е.Д. Секретные автомобили Советской Армии. – М.: Яуза, Эксмо, 2011.
Данилов Р.Г. Электроход. // Техника и вооружение, 2014. №7.

topwar.ru

Зил-157

Статья опубликована 24.07.2014 11:00
Последняя правка произведена 24.07.2014 11:22
Зил-157 Зил-157

В 56-ом году завод имени Сталина переименовывается в ЗиЛ. Впервые в названии советского предприятия появились инициалы человека, имевшего к нему самое прямое отношение. Иван Лихачев бессменно руководил этим автозаводом на протяжении четверти века.

Вскоре, полноприводные зил-151 сменяет грузовик с индексом 157. Внешне почти близняшки но, как и в случае с людьми, если присмотреться найдешь множество различий.

Для начала: форсированный мотор, синхронизированная коробка передач, новая трансмиссия, а еще односкатные задние колеса, значительно повысившие проходимость машины.

Для зил-а даже разработали специальную шину, рассчитанную на давление от трех до половины атмосферы. Общее количество колес грузовика уменьшилось с десяти до шести. Это позволило вместо двух запасок возить с собой только одну. Ее убрали под задний бампер, а грузовую платформу придвинули ближе к кабине.

Длина машины сократилась на треть метра, а масса снизилась на целый центнер. Наконец-то задумались об удобстве водителя, поставили в кабину отопитель и вентилятор лобового стекла.

После доработки передней подвески баранка уже не отбивала шоферу пальцы на каждой кочке. Правда, до рулевого усилителя дело пока не дошло. Суровая была машина, но крайне востребованна.

На всемирной выставке 1958 года в Брюсселе Зил-157 получил Гран-при.

Грузовик экспортировался в десятки стран мира. Всесоюзное объединение «автоэкспорт» обеспечивало ему широкую имиджевую поддержку, выпуская рекламные буклеты на английском, французском и испанском языках.

Серийное производство модификации зил-157 продолжалось 36 лет. Сначала в Москве, потом в Новоуральске, так сказать, поближе к целевой аудитории.

Зил на войне.

От предыдущей модели, Зил-157 по наследству достались системы залпового огня. В послевоенные годы этой теме уделялось повышенное внимание, и количество различных вариаций на тему катюши было разработано не менее десятка.

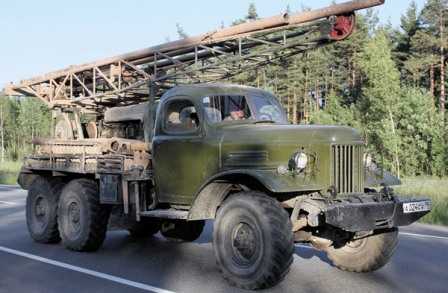

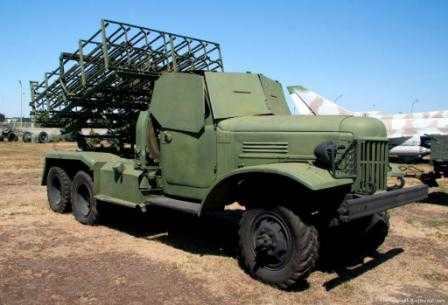

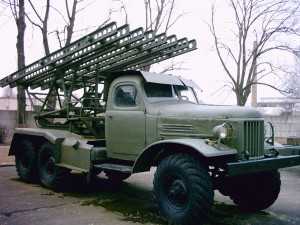

Зил-157 БМ-13 Зил-157 БМ-13

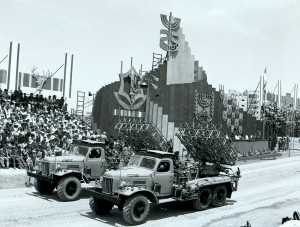

Несколько моделей и реактивных минометов на базе московского грузовика экспонируются в музее артиллерии и инженерных войск.

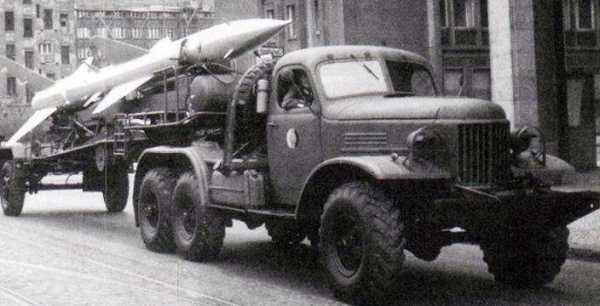

Часто, в хроникальных кадрах, встречаются Зил-157 перевозящие ракеты класса Земля-Воздух, причем не только на парадах и учениях но и в реальной боевой обстановке. В годы вьетнамской войны противовоздушные комплексы С75 стал символом борьбы народов Юго-Восточной Азии против американского империализма.

Но с Зил-а зенитные ракеты не взлетали, 157 работал всего лишь транспортно-заряжающей машиной, обслуживающей пусковые установки. Основной зиловской нагрузкой стали кунги, то есть кузова универсальные нормальных и габаритов.

В этих металло-деревянных домиках от посторонних глаз скрывались радиостанция, полевые штабы, ремонтные мастерские, посты руководителей полетами и многие другие военные тайны.

Зил-157 долго и честно служил в нашей армии, оставив о себе добрую память и заработав титул «король бездорожья»

Характеристики:

Зил-157полноприводный грузовой автомобиль
Года выпуска: 1958 — 1994
Грузоподъемность: до 4500кг
Мощность двигателя: 104 л.с.
Максимальная скорость: 65 км/ч
Количество экземпляров: 797 934
