Конструкция двигателя ЗИЛ-131

Двигатель 3ИЛ-131 V-образный, восьмицилиндровый, четырехтактный, карбюраторный, с жидкостным охлаждением.

Двигатель прикреплен к раме в трех точках.

Передней опорой двигателя является кронштейн, установленный под крышкой распределительных шестерен; задними опорами служат лапы картера сцепления.

Между кронштейном и передней поперечиной рамы, а также между лапами картера сцепления и задними кронштейнами крепления двигателя установлены круглые резиновые подушки.

Подушки передней и задней подвески взаимозаменяемы. Кроме того, двигатель соединен с передней поперечиной рамы при помощи реактивной тяги, имеющей резиновые амортизаторы.

Реактивная тяга предназначена для удержания двигателя от продольных перемещений при выключений сцепления, включении раздаточной коробки или при торможении автомобиля.

Подвеска двигателя показана на рис. 4

В сроки, указанные в разделе «Техническое обслуживание автомобиля», необходимо производить проверку затяжки гаек болтов передней и задней подвесок двигателя, а также проверку крепления реактивной тяги.

Момент затяжки гаек болтов 8 задней подвески должен быть равен 20—25 кГм, а гаек болтов 4 и 12 соответственно передней и задней подвесок 8—10 кГм.

autoruk.ru

Назначение и общее устройство автомобиля ЗиЛ – 131 — контрольная работа

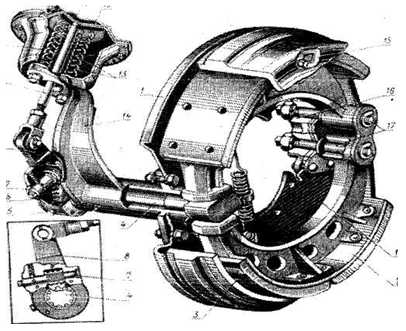

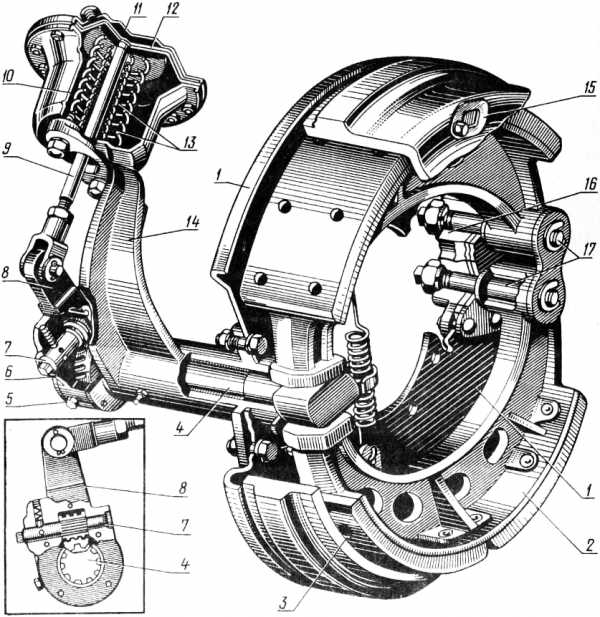

 на всех  колесах, привод пневматический

Стояночный ……..………………… Барабанные с внутренними колодками;

                                        привод механический; установлен на выходном

                             валу раздаточной   коробки; привод  стояночного

                     тормоза сблокированный с тормозным краном так, что

     при включении тормоза приводятся в действие рабочие

                                                         тормоза прицепа  (или полуприцепа)

Воздушный компрессор ……………………… двухцилиндровый, с жидкостным

                                           охлаждением головки и блока

Производительность компрессора  при

оборотах коленчатого

вала 2000 в минуту и при

противодавлении 7 кгс/см2 , л/мин …………………………..…………………….. 220

Диаметр цилиндра, мм ……………………………………………………………………….. 60

Ход поршня, мм …………………………………………………………………………………. 38

Поршни компрессора ………………. Из алюминиевого сплава, и плавающими

                                          пошневыми пальцами

Привод ……………………………… Клиновым ремнем от шкива водяного насоса

Объем  цилиндра, см3  ………………………..………………………………………….. 214,8

Смазка компрессора …………………………. От системы смазки двигателя под



                                    давлением и разбрызгиванием

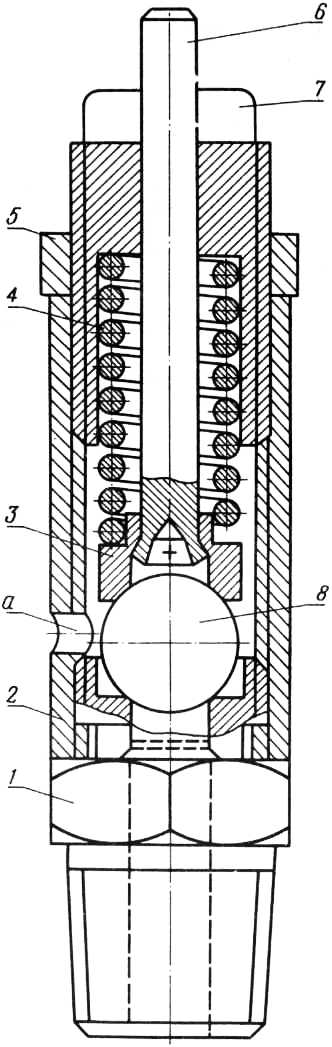

Регулятор давления ……………………………………………….. Шариковый                                                                                                                    Воздушные баллоны ………………………………Три, объемом по 20…22 л

Тормозной кран ……………………….. Комбинированный; имеет две секции,

  которые обеспечивают управление

 тормозами  автомобиля и прицепа (или полуприцепа)

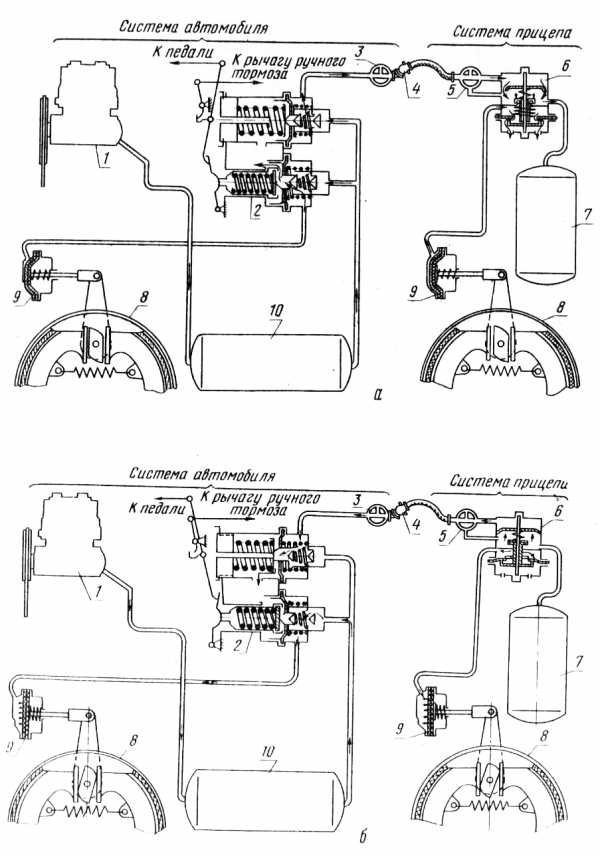

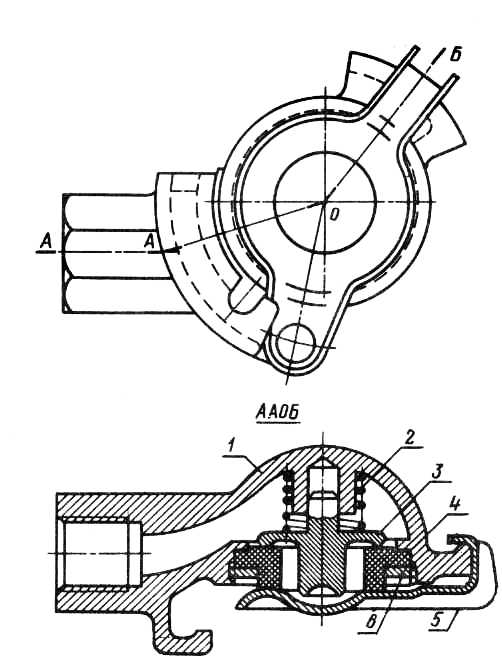

Пневмопривод тормозов прицепа  …………….… Соединительная головка,

  разъединительный кран



Электрооборудование



Система электрооборудования  ………….. Однопроводная, экранированная;

                                     клеммы “0”  источников тока  соединены

 с корпусом (массой) автомобиля

Тип зажигания ………………… Батарейное, бесконтактное-транзисторное

Напряжение в сети, В ………………………………..……………………………………. 12

Генератор …………………………….. Г287-Б, переменного тока, с номинальным

                                           током 80 А, с  приводом от шкива

                                                    коленчатого вала клиновым  ремнем

Регулятор напряжения ………. РР-132, бесконтактный, полупроводниковый

Аккумуляторная батарея  ….…………… Одна, 12 В, 6СТ-90-ЭМС емкостью

                   90 А∙ч с гидростатическими пробками; в цепи

                               аккумуляторной батареи установлен

                                                                                    выключатель ВКЗ18-Б

Стартер……………………………….. СТ2, герметичный, 12 В, мощностью

                                                   1,5 л.с., с  электромагнитным приводом

и муфтой свободного хода

Распределитель зажигания  …..…… Р351, экранированный, герметичный с

                                                               центробежным и автоматическим



  регулятором опережение зажигания

 и с винтами  для плавного регулирования

                                       угла опережения  зажигания

Катушка зажигания ………..… Б118, заполненная маслом, экранированная,

                 герметичная, с отдельным дополнительным

                         сопротивлением СЭ326, что выключается

 автоматически  при пуске двигателя

Свечи зажигания ………………………… СНС07 или СН 307-В, экранированные,



герметичные, с  резьбой 14х1,25 мм

Комбинированный выключатель

зажигания и стартера …………………………. ВК350, с замком зажигания,

                    включается при помощи  ключа

Фары ……………………… Две, ФГ122-ГТ, из двухнитевыми лампами 12 В,

50 + 40 Вт, с герметичным  оптическим

 элементом  и светомаскировкой АС-122-Т

Прожектор управляемый …………………………………………..… ФГ16-Л

Подфарники и передние

указатели поворотов ………………………… Два, ПФ106, с лампами 12В,

      герметичные, маскировочные

Задние фонари (правый и  левый) ……..………. Два, ФП106, с лампами 12В,



      герметичные, маскировочные

Фонарь освещения номерного  знака ……………ФП107, герметичный

Переключатель указателя  поворота ……….………. П105-А, закрепленный на

 рулевой колонке,  включается

 механически,  а выключается  автоматически

Прерыватель указателей поворота ………………………………………………….. РС57

Центральный переключатель  света …………………… П44, на три положения

Ножной переключатель  света фар ……………………. П53, герметизированный

Выключатель сигнала торможения ………………… ВК13, пневматический,

  размещенный на щитке кабины под капотом

Звуковые сигналы ………………………  Два: один С311-01, электрический,



                      вибрационный; второй пневматический,

 второй двухрупорный  С 40-В;

             на автомобиль ЗИЛ-131 установлен

  дополнительно сигнал С39 (зуммер)

  водителю из грузовой платформы

Подкапотная  лампа .…………..… ПД308, с выключателем на самой лампе

Предохранители ……………..… 1. ПР2-Б, биметаллический, вибрационный,

                   на 20 А , для  внешнего освещения и ламп

                                      освещение приборов; расположены на

                                          центральном переключателе света

2. Биметаллический,  кнопочный, на 20 А

                                                                    в цепи электрического сигнала и

 штепсельных  розеток переносной  лампы

                                          3. Блок ПР510 с двумя биметаллическими

Предохранителями 6А в цепи электродвигателя

 нагревателя,  контрольно-измерительных приборов

 и прерывателя  указателей поворотов

Электродвигатель

обогревателя кабины ……. МЭ-211, двухскоростной, мощностью 25 Вт

     или МЭ 226-Б, односкоростной мощностью 35 Вт

Электродвигатель

вентилятора кабины …………..… М11, односкоростной, мощностью 4 Вт



Контрольные приборы



Спидометр ……………………….. СП201, со стрелочным указателем скорости

  и суммарным счетчиком пройденного пути

Указатель давления масла  в

системе смазки двигателя  ………………….…………..……. Мембранный,

  непосредственного действия

Указатель температуры

охлаждения жидкости …………………….. Электрический, с градуировкой до

                                                             110 оС, с датчиком, установленным в

         водяном канале  впускной трубы

Указатель уровня

топлива ……………..………….……… Электрический, реостатного типа,

                действует только при  включенном

                                   зажигании. Имеет два датчика

                     (на каждом баке), включаемыми поочередно

Манометр для контроля давления

воздуха в системе пневматического

привода тормозов ……………………… МД-213, двухстрелочный; верхняя

                                   стрелка показывает  давление в

 воздушных  баллонах, нижняя –

 давление в  тормозных камерах

Манометр давления воздуха  в шинах …… МД-223, со шкалой до 6 кгс/см 2

Амперметр ……………………..……………………. Со шкалой 30А…0…30 А



Кабина и платформа



Кабина ……………………………………… Цельнометаллическая, закрытая,

                    трехместная, с теплоизоляцией; имеет

 панорамное  ветровое стекло

Отопление кабины ………………………..… Водяное, от системы охлаждения

                           двигателя, с  центробежным вентилятором.

 Ручка управления  заслонкой канала

                                                 обогревателя расположена на щите кабины

Вентиляция кабины ………………………. Через  стекла, которые опускаются,

                       форточки дверей, которые поворачиваются,

  вентиляционные люки на крыше

Сидение …………………………………………. Кресло водителя регулируемое,

  пассажирское сидение двухместное;

                                   подушки из губчатой резины

Стеклоочиститель ……………………………….. Пневматический, двухщеточный



Устройство для

обмыва стекла ………………………………… Состоит из насоса с педальным

freepapers.ru

Назначение и общее устройство автомобиля ЗиЛ – 131 — контрольная работа

                    приводом, резинового бачка и двух форсунок

Принадлежности кабины ……………………….. Два солнцезащитных козырька,

          два зеркала заднего вида (на седельном тягаче

                                      ЗИЛ-131В зеркала увеличенного размера),

                                    пепельница и ящик в щитке кабины

Платформа …………………………………… Деревянная, с металлической оковкой

  и металлическими поперечными брусьями

                                               основания; передний и боковые борта

        глухие, задний борт откидной; боковые

  борта снабжены решеткой и откидными

               скамейками; предусмотрена возможность

                                   установки дополнительной продольной

 скамейки по  середине платформы и

 сигнализация  из платформы в кабину



ЗиЛ-131 шасси







Внутренние размеры платформы, мм:

длина …………………………………………………………………………………………… 3600

ширина …………………………………………………………………………………………. 322

высота бортов (без решетки) ……………………………………………………………. 46

высота бортов (с решеткой) …………………………………………………………… 915

Количество мест в кабине (включая водителя) …………………………………….. 3

Количество мест на платформе  для перевозки людей ………………………….. 24

Погрузочная высота платформы  …………………………..………………………… 1430



Специальное оборудование



Лебедка



Тип …………………………..……………………………….. Горизонтальная, червячная,

                                                 установленная на переднем конце рамы

Привод лебедки ……………………………………. Двумя открытыми карданными

  валами с  промежуточной опорой от

                                                коробки отбора мощности, установленной на

                                                                            правом люке коробки передач

Передаточное число редуктора …………………………………………………………… 31

Рабочее сжимаемое усилие на тросе, кг …………………………..……………… 4500

Максимальное сжимаемое  усилие лебедки, кг …………………………………. 5000

Полная длина троса, м …………………………..…………………………………………… 72

Рабочая  длина троса, м ………………………………………………………………………. 65

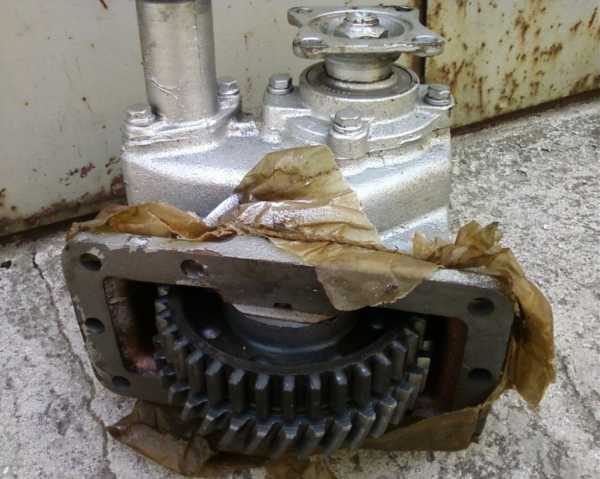

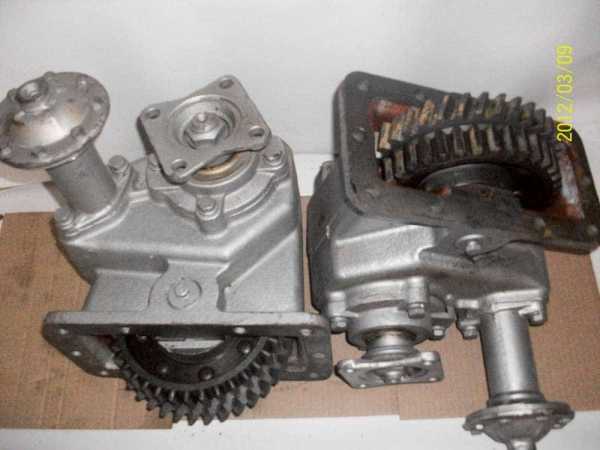

Коробка отбора мощности



Тип ………………………………………… Механическая, реверсивная, одноходовая,

          с одной передачей для наматывания

                                        троса и одной для разматывания; допускается

                                                                          отбор мощности до 30 л. с.

Передаточные числа с  учетом коробки передач:

на наматывание  троса ………………………………………………………………… 2,257

на разматывание троса …………………………………………………………… 1,72



Пусковой  подогреватель



Тип ………………………………………………. Жидкостный (включенный в систему

                            охлаждения двигателя)

Топливо …………………………………………….. Автомобильный бензин А – 76(80)

Емкость топливного бачка, л ……………………………………………………………… 2,0

Расход топлива, кг/ч …………………………………………………………………………….. 2

Тепловая производительность, ккал/ч …………………………………………… 14 000

Зажигание топлива в котле

подогревателя ………………………………………….. Свечой накаливания СР65-А

Источник энергии для  воспламенения

топлива ……………………………………. Аккумуляторная батарея автомобиля

Максимальная мощность, которая

потребляется электродвигателем  вентилятора, Вт ………………………….. 42

Время от начала прогрева

двигателя до его пуска  при

температуре -30° С, мин ……………………………………………………………………. 25

Электродвигатель вентилятора ……….…………………………. МЭ202, 11 Вт



Эксплуатационные  данные



Максимальная скорость при  движении                                                                 с грузом 5000 кг (без прицепа) на горизонтальном

участке сухого и равного  асфальтированного шоссе, км/ч ……………….. 80

Контрольный расход топлива  на 100 км

пути при движении с  грузом 5000 кг без прицепа, л ……….………….… 40

Наименьший радиус поворота на  сухой

асфальтированной дороге с

отключенным передним мостом, м:

по колее внешнего переднего  колеса ………..……………………………. 10,2

по крылу внешнего переднего  колеса …….…………………………… 10,8

Путь  торможения  на  сухой  асфальтированной

ровной дороге с грузом 5000 кг:

без прицепа со скоростью 30 км/ч ………..…………………….……………… 12

с прицепом со скоростью 50 км/ч ……………………………………….. 29

Подъем, преодолеваемый автомобилем

при движении по сухому и  твердому грунту, град:

с грузом 3500 кг без прицепа ………..………………..…………………….. 30

с грузом 3500 кг и прицепом общим весом 4000 кг ……………………… 20

Наибольшая глубина брода  с твердым дном,

преодолеваемая автомобилем  (с учетом

высоты волн), м ……………………………………………………………………………… 1,4

Запас хода по контрольному расходу топлива, км ……………………………… 850



Заправочные емкости, л

(для всех модификаций)

Топливный бак:

основной ……………………………………..…………………………………………. 170

дополнительный …………………………………………….………………….. 170

Система смазки двигателя, включая  масляный радиатор ………………….. 9,5

Система охлаждения двигателя  с пусковым подогревателем и обогревателем  кабины:

без расширительного бачка ………..……………………….………….….. 29

с расширительным бачком ………………………………………………..   31

Запасной бачок для  специальной жидкости ………………………………….… 20

Запасной бачок для  масла …………………………………………………………………… 10



Основные данные для регулировок и контроля

Зазор между стрежнем клапана  и коромыслом

двигателя для впускного  и выпускного клапанов

на холодном двигателе, мм …………………………………… …0,20…0,25

Зазор, мм:

между контактами прерывателя ……………………………………………… 0,3…0,4

между электродами свечей зажигания …………………………………….. 0,5…0,6

Давление масла в системе  смазки

прогретого нового двигателя  при скорости

автомобиля 40 км/ч на прямой передаче, кгс/см 2 ……………..……. 2…4

Давление воздуха в  системе пневматического

привода тормозов, кгс/см2 …………………………………………. 6,0…7,7

Нормальная температура  жидкости  в системе

охлаждения  двигателя, оС ……………………….…………………….… 80…95



Нормальный прогиб приводных  ремней

вентилятора, водяного насоса, насоса

гидроусилителя рулевого управления и генератора

под действием усилия 4 кгс, мм ……………..……………..……..………. 8…14

Нормальный прогиб приводного ремня

компрессора под действием

усилие 4 кгс, мм ………………………………………………………………………….. 5…8

Свободный ход конца тормозной  педали, мм ………………………………. 40…60

Расстояние от педали тормоза  к полу

при полном нажатии на педаль, мм ………………………………………….. 10…30

Ход штоков тормозных камер, мм …….……………..…………..………….. 15…25

Свободный ход педали сцепления, мм ……………….………………..… 35…50

Полный ход педали сцепления, мм (не меньше) ………………………………  180


freepapers.ru

Система питания двигателя автомобиля ЗиЛ-131

Система питания двигателя автомобиля ЗиЛ-131

Система питания служит для хранения, очистки и подачи топлива, очистки и подачи воздуха, приготовления горючей смеси и отвода отработавших газов.

Система питания состоит из двух топливных баков 4 (рис.37), фильтра-отстойника 11, топливного насоса 1, фильтра тонкой очистки топлива 2, карбюратора 3, впускного и выпускного трубопроводов, топливопроводов, приборов для контроля за уровнем топлива в баках, воздухоочистителя глушителя.

Режим пуска холодного двигателя требует богатой горючей смеси (а=0,4…0,6) из-за плохого испарения топлива в результате соприкосновения его с непрогретыми стенками впускного трубопровода и цилиндров.

Рис. 37. Схема системы питания топливом автомобиля ЗИЛ-131: 1 — топливный насос; 2 — Фильтр тонкой очистки; 3 — карбюратор; 4 — топливный бак; 5-воздухоподводящая трубка; 6 — датчик указателя уровня топлива; 7 — угольники; 8 — приемная трубка; 9 -сетчатый фильтр; 10 — крышка; 11 — фильтр-отстойник; 12 — кран; 14 — клапанная коробка; 15 — резиновый шланг.

Топливные баки предназначены для хранения запасов топлива на автомобиле. Баков два, левый основной, правый — дополнительный, емкость каждого 170 л, расположены по обе стороны рамы под грузовой платформой. Каждый бак имеет заливную горловину, закрываемую герметичной откидной крышкой 10 с быстродействующим зажимом, В горловине установлен сетчатый фильтре. Внутри бака имеются перегородки, повышающие его жесткость и уменьшающий, расплескивание топлива. В каждом баке установлен электрический датчик 6 указателя уровня топлива. Сверху на баках имеются фланцы приемных трубок 8 с фильтрами 9. Левый и правый бак соединяются между собой воздушной трубкой 13. В нижней части баков имеются пробки для слива отстоя. Правый бак снабжен клапанной коробкой 14 с впускным и выпускным клапанами, сообщающие полость бака с атмосферой в случае повышения или понижения внутреннего давления в баке. Трубка 5, соединяющая клапаны с атмосферой, выведена выше уровня преодолеваемого брода и закреплена на задней стенке кабины.

Переключение топливных баков осуществляется с помощью трехходового пробкового крана 12, установленного на кронштейне фильтра-отстойника.

Рис. 38. топливные фильтры двигателя автомобиля ЗИЛ-131: а — фильтр-отстойник; 6 — фильтр тонкой очистки. 1,14- стаканы; 2, 10 — выпускные отверстия; 3,11- корпуса; 4, 12 — впускные отверстия; 3,13- фильтрующий элемент; 6- выступ пластины; 7 — отверстия пластин; 8 — пластина; 9 — сливная пробка; 15 — зажимное устройство.

Фильтр-отстойник также как и фильтр тонкой очистки, предназначен для очистки топлива от механических примесей. Фильтр-отстойник пластинчато-целевого типа, установлен на переднем кронштейне левого топливного бака. Фильтр состоит из корпуса 3 (рис.38), стакана 1, фильтрующего элемента 5, пружины, сливной пробки 9. Место стыка корпуса и крышки уплотнено прокладкой. Крышка имеет впускное 4 и выпускное 12 отверстия, обозначенные стрелками.

Фильтрующий элемент состоит из набора алюминиевых пластин 8 толщиной 0,14 мм с отверстиями 7 и выступами 6 высотой 0,05 мм. Топливо, проходя через зазоры между фильтрующими пластинами, очищается от механических примесей и поступает в выходное отверстие. Набор фильтрующих пластин прижимается к корпусу фильтра пружиной.

Фильтр тонкой очистки топлива установлен перед карбюратором. Он состоит из корпуса 11, стакана-отстойника 14, фильтрующего элемента 13 и зажимного устройства 15. Корпус отлит из цинкового сплава. Пластмассовый стакан-отстойник крепится к корпусу через уплотнительную прокладку при помощи зажимного устройства. Фильтрующий элемент керамический, прижимается к корпусу пружиной. Топливо, поступающее в фильтр, попадает в стакан-отстойник, где часть примесей выпадает в виде осадка. В керамическом элементе происходит окончательная фильтрация топлива, которое затем поступает к карбюратору.

Топливный насос предназначен для принудительной подачи топлива из баков в поплавковую камеру карбюратора. Насос диафрагменного типа, марки Б-10, герметизированный, установлен справа в верхней части двигателя и приводится в действие эксцентриком распределительного вала через штангу.

Рис. 39 Топливный насос двигателя автомобиля ЗИЛ-131: 1 — рычаг ручной подкачки: 2 — корпус; 3 — вентиляционное отверстие; 4, 14 — пружины; 5 — шток; 6 — мембрана; 7 — головка; 8 -впускной клапан; 9 — сетчатый фильтр; 10 — крышка; 11 -перегородка; 12 — выпускной штуцер; 13 — выпускной клапан; 14 — валик; 16 — ось; 17-рычаг привода; 18 — штанга; 19 – эксцентрик.

Топливный насос состоит из корпуса 2 (рис.39), крышки 10, головки 7, диафрагмы 6 с пружиной 4 и штоком 5, трех впускных б и трех выпускных клапанов 13, рычага привода 17 с пружиной 15, рычага руиной подкачки 1. Корпус, головка и крышка отлиты из цинкового сплава. Между корпусом и головкой восемью винтами зажата диафрагма. В ее центре при помощи двух шайб и гайки закреплен шток, на который воздействует вильчатый конец рычага 17. В головке насоса и его крышке имеются впускная и нагнетательная полости, в которых установлены клапаны со своими пружинами. Во впускной полости размещается сетчатый фильтр 9.

Работает насос следующим образом. При набегании эксцентрика распределительного вала на штангу усилие передается на рычаг 17, который поворачивается и прогибает диафрагму вниз. Над диафрагмой создается разрежение, вследствие чего открываются впускные клапаны и топливо заполняет полость над диафрагмой. При сбегании эксцентрика со штока рычаг 17 под давлением пружины 15 возвращается в исходное положение, при этом диафрагма под действием своей пружины 5 перемещается вверх и вытесняет топливо через выпускные клапаны в нагнетательную полость. Впускные клапаны при этом закрываются под действием давления топлива.

Если расход топлива через карбюратор незначителен, то диафрагма может не вытолкнуть все топливо из нагнетательной полости в карбюратор. В этом случае рычаг полностью или частично будет перемещаться вхолостую. При ручной подкачке топлива рычаг 10 перемещается не от эксцентрика, а валиком 14, который поворачивается от руки рычагом 1.

Карбюратор предназначен для приготовления горючей смеси необходимого состава в соответствии с режимом работы двигателя.

Рис. 40 Схема простейшего карбюратора: 1 -поршень; 2 — цилиндр; 3 — впускной клапан; 4 — впускной трубопровод; 5 — дроссельная заслонка; 6 — жиклер; 7 — поплавковая камера; 8 — поплавок; 9 — игольчатый клапан; 10 -топливопровод; 11-отверстие; 12-воздушный фильтр; 13-патрубок; 14-воздушная заслонка; 15-распылитель; 16 — диффузор; 17 — смесительная камера.

Простейший карбюратор (рис.40)  состоит из поплавковой камеры 7 с поплавком 8, игольчатого клапана 9, жиклера 6 (пробки с калиброванным отверстием), распылителя 15, смесительной камеры 17 с диффузором 16, дроссельной заслонки 5, воздушной заслонки 14. Топливо в поплавковую камеру подастся через игольчатый клапан, по мере заполнения камеры поплавок всплывает и клапан закрывается, тем самым в камере поддерживается постоянный уровень топлива. Для поддержания давления воздуха в камере имеется отверстие 11.

При такте впуска воздух, поступающий в цилиндры, проходит через диффузор (узкую часть) 16 смесительной камеры 17, где его скорость возрастает, а. давление падает. За счет разности давлений в поплавковой камере и диффузоре топливо через жиклер и распылитель поступает в смесительную камеру, где оно подхватывается воздухом, распыляется, смешивается с ним далее уже в виде горючей смеси через впускной трубопровод поступает в цилиндры двигателя.

Простейший карбюратор обладает существенным недостатком: он не приготовляет требуемый состав смеси на различных режимах работы двигателя. Поэтому в карбюратор вводят дополнительные устройства, обеспечивающие приготовление необходимой смеси на всех режимах работы двигателя.

Па автомобиле ЗиЛ-131 устанавливается карбюратор марки К-89АМ с двумя смесительными камерами, каждая из которых предназначена для питания одного ряда цилиндров.

Рис. 41 Схема карбюратора К-88: 1 — корпус воздушной горловины; 2 — игольчатый клапан; 3 — сетчатый фильтр; 4-пробка; 5-канал для балансировки поплавковой камеры; 6 — блок жиклеров холостого хода; 7 — вырез;8-воздушный жиклер; 9 — жиклер полной мощности; 10 — малый диффузор; 11 кольцевая щель; 12 — распылитель; 13 — воздушное пространство; 14 — полый винт; 15 – воздушная заслонка; 16 — клапан; 17 — толкатель; 18,25 — пружины; 19, 21 — штоки; 20 — планка; 22,38 — прокладка; 23 — корпус поплавковой камеры; 24 — манжета; 26 -втулка; 27 — отверстие; 28-промежуточный толкатель; 29 — впускной клапан; 30 — седло; 31 — клапан экономайзера; 32 — тяга; 33 — седло клапана экономайзера; 34 — пружина клапана; 35 — главный топливный канал; 36 — пробка; 37 — рычаг; -39, 44 -каналы; 40 — игольчатый, нагнетательный клапан; 41 — регулировочные винты холостого хода; 42 — прямоугольные отверстия холостого хода; 43 — круглое отверстие холостого хода; 43 — дроссельная заслонка; 46 -корпус смесительных камер; 47 — главный топливный жиклер; 48 -поплавок; 49 -пружина поплавка.

Карбюратор (рис.41)состоит из корпуса, главной дозирующей системы, системы холостого хода, экономайзера, ускорительного насоса, привода управления, ограничителя максимальной частоты вращения коленчатого вала.

Корпус карбюратора состоит из трех частей. Верхняя часть 1 отлита из цинкового сплава и является крышкой поплавковой камеры. В ней имеется общая для двух: смесительных камер воздушная горловина с фланцем, в которой на оси установлена воздушная заслонка 15. В верхней части корпуса расположен сетчатый фильтр 3, гнездо игольчатого клапана 2 и канал 5, через который полость поплавковой камеры соединяется с горловиной, тем самым в поплавковой камере устанавливается такое же давление, как и в горловине. Этим устраняется влияние загрязнения воздухоочистителя на состав горючей смеси. Такая поплавковая камера называются» балансированной. Если ее соединять непосредственно с атмосферой, то при загрязнении воздухоочистителя возрастает разрежение в диффузоре и горючая смесь значительно обогащается.

Средняя часть корпуса карбюратора также изготовлена из цинкового сплава и называется корпусом поплавковой камеры 23. В ней размещаются диффузоры — пo два на каждую смесительную камеру (малый и большой) — и поплавковая камера, общая для двух смесительных камер с поплавком 48. Нижняя часть карбюратора 46 изготовлена из алюминия и носит название корпуса смесительных, камер, здесь установлены дроссельные заслонки 45. Обе заслонки расположены на одной оси, один конец которой соединяется с приводом управления карбюратором, а на втором конце оси установлен исполнительный механизм ограничителя максимальной частоты вращения коленчатого вала двигателя.

Главная дозирующая система обеспечивает работу двигателя на средних нагрузках. К ней относятся два главных топливных жиклера 47; два топливных канала 35; два наклонных топливных колодца, закрытых пробками 36; два жиклера 9 полной мощности; два воздушных жиклера 8; два распылителя в виде кольцевых щелей 11 в малых диффузорах.

Система холостого хода служит для обеспечения работы двигателя на холостом ходу. В не входят два блока жиклеров 6 холостого хода, топливные и эмульсионные каналы 44, прямоугольные 42 и круглые 43 отверстия в каждой смесительной камере, регулировочные винты 41.

Экономайзер обеспечивает работу двигателя на полной мощности. Он состоит из шарикового клапана 31 с седлом 33 и пружиной 34, промежуточного толкателя 28, толкателя 17 с пружиной, планки 20 штока 21, тяги 32, рычага 37.

Ускорительный насос служит для кратковременного обогащения горючей смеси при резком открытии дроссельных заслонок. Он состоит из штока 13 с пружиной 18; втулки 26 с манжетой 25, размещенных в топливном колодце, шарикового клапана 29 игольчатого клапана 40, распылителя 12. Приводится в действие насос от планки 20 экономайзера.

Система пуска предназначена для пуска холодного двигателя. К ней относится воздушная заслонка 15 с автоматическим клапаном 16.

Привод управления карбюратором включает педаль, две кнопки, промежуточные тяги и рычаги. Педаль установлена в кабине. Усилие от нее передается на ось дроссельных заслонок. Ручное управление этими заслонками производится кнопкой с помощью гибкой тяги. Вторая кнопка также гибкой тягой соединена с рычагом воздушной заслонки. Между воздушной и дроссельными заслонками имеется кинематическая связь через промежуточные детали, вследствие чего при закрытой воздушной заслонке дроссельные заслонки приоткрываются.

Работа карбюратора. Обе смесительную камеры работают одновременно, но и процессы смесеобразования в них одинаковы, поэтому работу карбюратора рассмотрим на примере одной камеры.

При пуске и прогреве холодного двигателя прикрывают воздушную заслонку, при этом дроссельная заслонка несколько приоткрывается. В смесительной  камере создается разрежение, вследствие чего происходит интенсивное истечение топлива через кольцевой распылитель главной дозирующей системы и поступление эмульсии из отверстий 42, 43 системы холостого хода. При этом образуется очень богатая горючая смесь. Из-за малой скорости движения воздуха топливо плохо распыляется и в виде пленки попадает на стенки трубопровода и в цилиндры двигателя. В момент начала работы двигателя под действием разности давлений открывается предохранительный клапан 16, что предотвращает сильное обогащение горючей смеси. Дальнейшее обеднение смеси достигается постепенным открыванием воздушной заслонки.

На режиме холостого хода при малой частоте вращения коленча­того вала воздушная заслонка открыта, а дроссельная заслонка прикрыта, поэтому разрежение в диффузоре недостаточно для истечения топлива из распылителя 11. Наибольшее разрежение создается под дроссельной заслонкой. Это разрежение через отверстие 43 передается по каналам к блоку жиклеров 6 холостого хода 6. Под действием этого разрежения топлива из поплавковой камеры проходит через главный жиклер 47, топливный канал 35 и наклонный колодец жиклера 9 к жиклеру холостого хода 6. Необходимый для образования эмульсии воздух поступает из горловины через верхнее отверстие жиклера б, а также пере: воздушный жиклер 8 и  жиклер 9. Образующаяся горючая смесь поступает по каналам к отверстию 43 и далее за дроссельную заслонку в цилиндр двигателя. Через отверстие 42 к эмульсии подмешивается воздух. По мере открытия дроссельной заслонки увеличивается разрежение у верхнего отверстия 43 и смесь начинает поступать через оба отверстия 42 и 43, тем самым достигается плавный переход двигателя от режима холостого хода к работе под нагрузкой.

На режиме малых и средних нагрузок открывается дроссельная заслонка, разрежение у малого диффузора возрастает, в работу вступает главная дозирующая система, а система холостого хода плавно прекращает подачу смеси. Топливо поступает из поплавковой камеры через главный жиклер 47 и жиклер полной мощности. К этому топливу подмешивается воздух из воздушного жиклера 8, поэтому к распылителю 4 поступает эмульсия. По мере открытия дроссельной заслонки разрежение у диффузора возрастает, при этом воздух дополнительно поступает через жиклер 6 холостого хода, что уменьшает разрежение у жиклера 9 полной мощности. Воздух, поступающий из жиклеров и тормозит истечение топлива из главного жиклера, этим достигается обеднение смеси до необходимого состава.

На режиме полной нагрузки обогащение горючей смеси достигается с помощью экономайзера. Когда дроссельная заслонка открыта более, чем на 85% планка 20 перемешается вниз и нажимает на толкатель 17, который через промежуточный толкатель 28 открывает клапан 31 и дополнительная порция топлива поступает к жиклеру полной мощности 9.

На режиме ускорения при резком открывании дроссельной заслон; происходит перемещение ускорительного насоса. Под давлением топлива впускной клапан 29 закрывается, а нагнетательный клапан 40 открывается. Дополнительная порция топлива через жиклер распылителя 12 впрыскивается в поток воздуха. Пружина 18 способствует получению затяжного впрыска топлива.

Ограничитель максимальной частоты вращения коленчатого вала служит для ограничения скоростного режима работы двигателя с целы предохранения его деталей от повышенного износа и перерасхода топлива. Он состоит из датчика и исполнительного механизма (рис.42).

Рис. 42. Схема ограничителя частоты вращения коленчатого вала двигателя ЗИЛ — 131: 1 -шток; 2 -пружина; 3 — диафрагма; 4 — патрубок карбюратора; 5, б — трубопроводы; 7 — клапан; 8 — ротор; 9 — паз валика ротора; 10 — регулировочный винт; 11 — пружина клапана; 12 — седло; 13 -рычаг привода дроссельных заслонок; 14 — шарнирное соединение; 15 — канал; 16 — дроссельные заслонки; 17 -жиклеры; 18 — рычаг ограниченности.

Датчик центробежного типа установлен на крышке распределительных шестерен и приводится в действие от распределительного вала. Он имеет корпус, крышку и ротор 8. В роторе установлен клапан 7 с седлом 12 и пружиной 11.

Исполнительный механизм состоит из корпуса, крышки, диафрагмы 3 со штоком 1 и пружиной 2, двух жиклеров 17. Полость А под диафрагмой и полость Б над диафрагмой соединены между собой трубками 5,6 и каналом 1 через датчик.

Работает ограничитель следующим образом. При небольшой частоте вращения вала клапан 7 открыт и полость А соединяется с воздушным патрубком карбюратора так же, как и полость Б под диафрагме Поэтому в этих полостях устанавливается одинаковое разрежение, которое передается из смесительной камеры через жиклеры 17. Диафрагма не перемещается и на ось дроссельных заслонок не воздействует.

При частоте вращения 3100…3200 мин клапан 7 под действием центробежной силы закрывается и разобщает полость Б с воздушным патрубком карбюратора. Разрежение из смесительной камеры через жиклеры передастся в полость Б, вследствие чего диафрагма переметается вверх и прикрывает дроссельные заслонки. Поступление горючей смеси уменьшается, и частота вращения коленчатого вала снижается.

Воздушный фильтр предназначен для очистки воздуха от пыли. На автомобиле ЗиЛ-131 фильтр пеномасляный, инерционный, с трехступенчатой очисткой воздуха; крепится на кронштейнах к двум стойкам, ввернутым во впускной трубопровод. Фильтр состоит из корпуса 7 (рис.43) пеномаслоудерживаюшей набивки 8, дросселирующей кассеты 9 из капронового волокна, отражателя 10 и масляной ванны 11.

Рис. 43. Воздушный фильтр двигателя ЗИЛ-131: 1 — зона над отражателем; 2 — зона над маслом; 3 — отверстие; 4 -трос; 5 — окно; 6 -центральная труба; 7 — корпус; 8 — пеномаслоудерживающая набивка; 9 — дросселирующая кассета: 10 — отражатель; 11 — масляная ванна; 12 — центральные отверстия; 13 — эжектор; 14 — полость масляной ванны; 15 — входная трубка вентиляции распределителя зажигания; 16 — выходная трубка вентиляции распределителя зажигания; 17 — карбюратор; 18 — трубка вентиляции топливного насоса.

Под действием разрежения, создаваемого двигателем, воздух по ступает в центральную трубу и двигаясь вниз, соприкасается с маслом; при этом происходит первая инерционная очистка воздуха от на более крупных частиц пыли. При соприкосновении с маслом воздух захватывает его и уносит в дросселирующую кассету и фильтрующую набивку, где масло вспенивается. Проходя через дросселирующую кассету (вторая ступень) и пеномаслоудерживаюшую набивку (третья ступень) воздух очищается от мелких частиц пыли. Очищенный воздух по большому патрубку поступает в карбюратор, а по малому патрубку в компрессор.

Подвод воздуха к фильтру производится через канал в капоте двигателя, с которым фильтр соединен резиновым гофрированным пат­рубком. В канал может поступать как наружный воз пух, так и воздух из подкапотного пространства — в зависимости от положения заслонки В теплое время года двигатель должен питаться наружным воздухом, в холодное — из подкапотного пространства.

Впускной трубопровод предназначен для Подвода горючей смеси от карбюратора в цилиндр двигателя. Он изготовлен из алюминиевого сплава, общий для обоих; рядов цилиндров, имеет рубашку для подогрева горючей  смеси. Расположен между головками блока и крепится к ним шпильками с гайками через уплотнительные прокладки.

Выпускные трубопроводы служат для выпуска отработавших газов. Эти трубопроводы составные, изготовлены из чугуна, установлены по одному с каждой стороны двигателя и крепятся к головкам блока через прокладки.

Глушитель (рис.44) предназначен для уменьшения шума выпуска отработавших газов. Принцип действия глушителя основан на многократном расширении и охлаждении газов.

Рис. 44. Глушитель: 1 — приемные трубы; 2 — переднее и заднее днища; 3 — корпус; 4 — перегородка; 5 — выпускная труба.

Глушитель состоит из корпуса с двумя днищами, внутренних труб с отверстиями и перегородок образующих расширительные камеры. Двумя Приемными трубами глушитель соединен с выпускными трубопроводами.

Из двигателя газы с большой скоростью (400…600 м/с) по приемным трубам через их отверстия поступают в камеры глушителя, где расширяются; при этом их давление и скорость подают. Из внутренних камер глушителя через выпускную трубу газы выходят в атмосферу.

Горючая смесь. Режимы работы двигателя < Пред.   След. > Техническое обслуживание системы питания карбюраторного двигателя

xn—-7sbfkccucpkracijq8iofobm.xn--p1ai

Раздаточная коробка автомобиль ЗИЛ 131: техническое обслуживание

Многие тяжелые работы не сделать без грузовика ЗИЛ 131. Автомобиль специально разработан для перевозки тяжелых грузов на дальние расстояния. Водителям приходится не только управлять транспортом, но и выполнять ремонтные работы во время передвижения. Важно чтобы всегда была исправлена раздаточная коробка на автомобиле ЗИЛ 131. Чтобы понять, как правильно должна она функционировать, какие неполадки возможны и каким образом их следует устранить, нужно узнать, как она устроена и как работает.

Устройство

На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение. На первой передаче передаточное число составляет 2,08, а на второй – 1,0. Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.

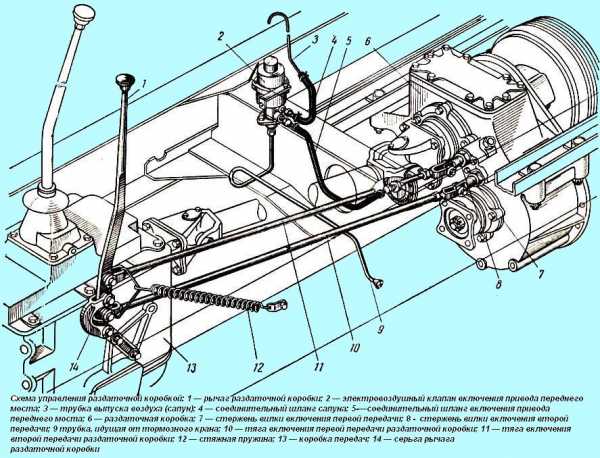

Схема управления раздаточной коробки ЗИЛ 131

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

  1. Пневмокамеры;
  2. Сигнальной лампы;
  3. Выключателей;
  4. Штока;
  5. Замкового устройства;
  6. Корпуса фиксатора;
  7. Ведущего вала;
  8. Шестерен первой передачи;
  9. Шестерен вала привода задней тележки;
  10. Вала привода задней тележки;
  11. Муфты включения второй передачи;
  12. Вала привода переднего моста;
  13. Зубчатого венца вала;
  14. Крышки картера;
  15. Муфты включения переднего моста;
  16. Шестерни второй передачи;
  17. Картера;
  18. Стержня;
  19. Тяги;
  20. Рычага;
  21. Электропневматического клапана;
  22. Выключателя;
  23. Реле;
  24. Впускного клапана;
  25. Выпускного клапана;
  26. Пробки контрольно-заливного отверстия;
  27. Пробки сливного отверстия.

К основным частям относятся такие, как: картер с крышками, первичный вал с шестерней, муфта с подшипниками, вал привода переднего моста вместе с шестернями и муфтами. Не менее важен механизм для переключения передач и управление включением переднего моста.

Сам картер коробки сделан из чугуна, он разъемный, задняя часть закрывается крышкой. Верхний люк закрывается также крышкой и на нем устанавливается коробка отбора мощностей. Верхняя крышка оснащена сапуном. Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.

На шпонку устанавливается шестерня первой передачи. Муфта включения прямой или второй – свободно перемещается по шлицам вала. Для удобства в работе шестерню изготовляют сразу с валом. Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника. Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни. Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.

К важному механизму на раздаточной коробке на автомобиле ЗИЛ 131 относят: рычаг с серьгой, тяги, стяжную пружину, пару штоков с вилками, фиксаторы, замковое устройство.

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

  • Электровоздушного клапана;
  • Пневмокамеры;
  • Двух микровыключателей;
  • Реле;
  • Включателя;
  • Сигнальной лампы;

Важно знать, что раздаточная коробка в машине ЗИЛ 131 будет работать нормально, если на поперечине рамы установлен электровоздушный клапан, а на передней стенке картера прикреплена пневмокамера. Микровыключатель располагается на корпусе фиксатора и на корпусе пневмокамеры, а включатель и сигнальная лампа находятся в кабине, а под капотом – реле.

Вид раздаточной коробки ЗИЛ 131

Когда происходит включение, раздаточная коробка автомобиля ЗИЛ 131 постепенно подключает все остальные механизмы в работу. Водителем перемещается вперед рычаг и тут же он поворачивается вокруг точки крепления на верхней тяге и нижним концом через тягу. С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане. Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.

Чтобы раздаточная коробка на машине ЗИЛ 131 заработала полностью, сжатый воздух из пневмосистемы должен поступить в пневмокамеру, а она должна через шток переместить муфту назад и при этом соединить с зубчатым венцом вала. Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.

Когда происходит выключение на первой передаче, то раздаточная коробка на машине ЗИЛ 131 работает следующим образом:

  • Размыкается цепь электромагнита;
  • Впускной клапан плотно закрывается;
  • Выпускной клапан открывается;
  • При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

  • Рычаг поворачивается вокруг точки крепления на нижней тяге;
  • Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
  • С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Если движение происходит на скользкой дороге, то нужно включить мост на передней передаче, и цепь электромагнита следует замкнуть принудительно. Для этого надо воспользоваться включателем. Крутящий момент передастся напрямую через шестерни, муфту сразу на вал привода на переднем мосту.

На всех других передачах, если включен передний мост, то крутящий момент будет распределяться прямо пропорционально нагрузкам, которые приходятся на мост задней тележки и мост передний.

Когда включен передний мост, то микровыключателем цепь автоматически будет замкнута, а в кабине водителя загорится сигнальная лампочка.

Смазывается раздаточная коробка на машине ЗИЛ 131 специальным разбрызгивателем. Масло (в данном случае его марка Тап-15в) заливается в картер коробки. Обычная норма его составляет 3,3 л.

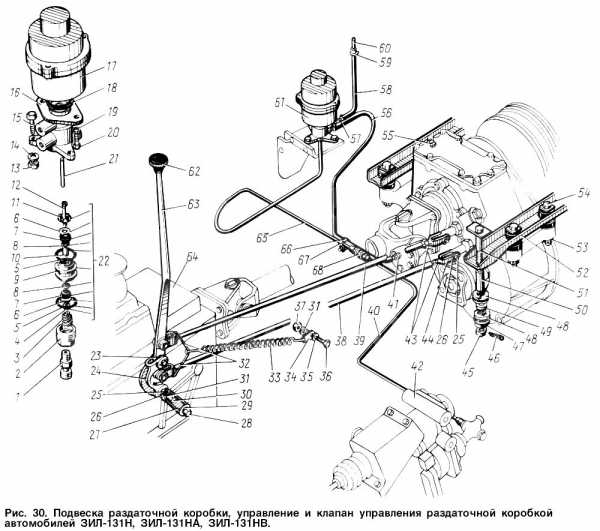

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Неполадки и способы устранения

Очень часто поломку раздаточной коробки можно предвидеть, для этого следует только перед выездом на трассу осмотреть автомобиль и прислушаться к звукам, происходящих во время работы механизмов.

Неполадки возможны следующие:

  1. Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
  2. Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
  3. Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
  4. Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Техническое обслуживание

Чтобы автомобиль прослужил долго и не подвел во время пути, нужно правильно и своевременно проводить профилактические работы.

Всегда перед работой надо проверять, как прикреплена раздаточная коробка к кронштейну и балке. Не следует оставлять без внимания и саму балку, она тоже должна быть приделана надежно и прочно. Если обнаружено, что крепление не на должном уровне, то надо все детали сразу подтянуть.

Необходимо своевременно чистить сапун на крышке люка картера. Если на нем будут засоры, то повысится давление в раздаточной коробке и в дальнейшем возникнет течь масла через уплотнительные манжеты.

Чтобы раздаточная коробка была долговечной, надежной нужно вовремя проводить смазку. При техническом обслуживании всегда проверяется уровень масла и если его недостаточно, то надо долить до контрольной пробки.

Отработанное масло сливается, магнит на сливной пробке чистится, и новое масло наливается до уровня контрольной коробки. Для раздаточной коробки используют такое же масло, как и для коробки передач. Если температура воздуха минус 30 градусов по Цельсию, то применяют масло ТМ-3-9 (или ТСп-10).

Нужно обращать внимание на гайки на первичном и выходном вале. Они должны быть закернены на раздаточной коробке так же, как и на коробке передач.

Когда разборка и сборка раздаточной коробки будет завершена, надо установить пневмокамеру. Для этого используются регулировочные прокладки. Важно, чтобы расстояние было достаточное и составляло 174 и плюс-минус 0,1 мм от торца корпуса камеры до отверстий от стопорных болтов на стержнях. Это необходимо для последующей установки вилки.

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

  • С дифференциальным приводом;
  • С блокированным приводом;
  • Со смешанным приводом.

Каждый вариант сборки имеет свои особенности. Раздаточной коробкой второго типа обеспечивается синхронное вращение всех мостов. Благодаря такой схеме распределяются крутящие моменты равномерно силе сопротивления.

Раздаточная коробка ЗИЛ 131

У раздаточных коробок, где привод изготовлен дифференциальным, крутящийся момент проходит за счет дифференциала. Благодаря такой схеме выходные валы вращаются с различной угловой скоростью. Такой дифференциал имеет другое название – межосевой.

В раздаточных коробках, где смешанный привод, половина ведомых валов имеют одинаковую угловую скорость, а другая – присоединяется с помощью дифференциала. К «смешанному» типу также относят коробки с блокируемыми дифференциалами.

Из данной классификации можно сделать вывод, что распределяется силовой поток от основной коробки раздаточной на:

  • Один передний и один-два задних моста автомобилей;
  • Два передних моста и два задних;
  • На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

  1. Межколесными;
  2. Межтележечными;
  3. Межбортовыми.

Основные функции раздаточной коробки

Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач. Также их предназначение в следующем:

  • Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
  • Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
  • Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

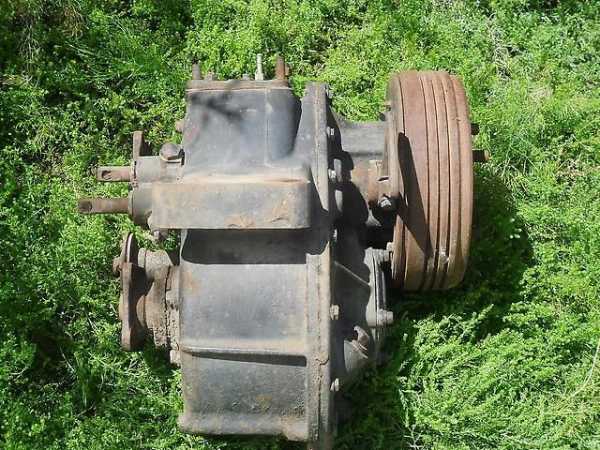

Раздаточная коробка ЗИЛ 131 б/у

Сравнение с другими моделями авто

У раздаточной коробки автомобиля ЗИЛ 131 есть немало преимуществ. Если сравнить с автомобилем ЗИЛ 175К, то главное отличие будет в подвеске коробки. Преимущества в следующем:

  1. На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
  2. При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
  3. Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Кроме того, если вдруг сломаются шпильки на коробке ЗИЛ 157К, то их нужно будет высверливать из корпуса, у ЗИЛ 131 они легко выкручиваются.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

  • На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
  • Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Из выше представленной информации можно сделать вывод, что раздаточная коробка на авто ЗИЛ 131 более удобная, конструктивное решение более выгодное, она легче поддается ремонту.

Не стоит выезжать на дорогу, не осмотрев автомобиль. Необходимо внимательно проверять работу всех элементов. Специалисты советуют немного времени потратить на профилактические работы, чем потом ремонтировать автомобиль в пути.

autodont.ru

Особенности тормозных систем автомобиля ЗиЛ-131

Особенности тормозных систем автомобиля ЗиЛ-131

Автомобиль ЗиЛ-131 оборудован рабочей и стояночной тормозными системами.

Тормозной механизм (рис. 171) рабочий тормозной системы имеет такое же устройство, как и аналогичный механизм автомобиля КамАЗ-4310. Отличие состоит в следующем: колодки литые чугунные, разжимной кулак имеет специальный профиль, стяжная пружина одна, люк для проверки зазоров в механизме выполнен в тормозном барабане.

Привод рабочей тормозной системы пневматический и включает в себя компрессор с регулятором давления, три воздушных баллона, тормозной кран, шесть тормозных камер, разобщительный кран, соединительную головку, трубопроводы и шланги.

Рис.171. Тормозной механизм автомобиля ЗИЛ-131: 1 -опорный диск; 2 — колодка тормоза; 3 — тормозной барабан; 4 — вал разжимного кулака; 5 — пробка отверстия для смазки; 6 -червячная шестерня; 7 — червяк; 8 — рычаг; 9 — шток тормозной камеры; 10 — корпус; 11 — крышка; 1 — диафрагма; 13 -пружина; 14- кронштейн тормозной камеры; 15 — крышка; 16 — кронштейн: осей колодок; 17 — эксцентриковые оси колодок.

Компрессор по устройству такой же, как на автомобиле КамАЗ-4310, отличие состоит в приводе и наличии разгрузочного устройства. Компрессор закреплен на левой головке блока и приводится в действие ремнем от шкива коленчатого вала двигателя. Натяжение ремня привода производится перемещением самого компрессора относительно опорного кронштейна с помощью регулировочного винта. Прогиб ремня от усилия 40Н должен быть 5… 8 мм. Разгрузочное устройство, расположенное в блоке цилиндров, открывает одновременно два впускных клапана и тем самым переводит компрессор на холостой ход.

Рис.172. Регулятор и предохранительный клапан автомобиля ЗИЛ-131: а — регулятор давления; б — предохранительный клапан: 1 — кожух; 2, 17 — пружины; 3 — колпак; 4 — шток; 3 — седло выпускного клапана; 6 — сетчатый фильтр; 7 — металлокерамический фильтр; 8 -корпус регулятора; 9 — пробка; 10 — впускной клапан; 11 — выпускной капан; 12, 18 — контргайки: 13 -упорные шарики: 14 — седло; 15 — корпус предохранительного клаиана; 16 — шарик; 19 — винт; 20 — стержень.

Регулятор давления шарикового типа установлен на компрессоре. Регулятор состоит из корпуса 8 (рис. 172а) с защитным кожухом 1, впуск­ного шарикового клапана 10 с седлом, выпускного шарикового клапана 11 с седлом 5, двух упорных шариков 13 с пружиной 2, штока 4, регулировочного колпака 3, двух фильтров 6 и 7.

При давлении в системе менее 730. ..770 кПа шарики 10 и 11 опушены вниз и разгрузочное устройство компрессора через боковой канал в ре­гуляторе и открытый клапан 11 соединен с атмосферой. Разгрузочное устройство выключено, и компрессор нагнетает воздух в систему.

При достижении давления в системе 730…770 кПа шарики 10 и 11 поднимаются. Сжатый воздух из системы через открывшийся клапан 10 проходит к разгрузочному устройству компрессора, которое переводит компрессор на холостой ход.

При понижении давления ниже 600-640 кПа шарики 10 и 11 опускают­ся, и регулятор включает снова компрессор в работу.

Предохранительный клапан (рис.1726) шарикового типа, установлен на первом воздушном баллоне. Клапан вступает в работу в случае неис­правности регулятора давления или разгрузочного устройства компрессора и открывается при повышении давления в системе до 900-950 кПа. Кран отбора воздуха находится на переднем воздушном баллоне. Разобщительный кран и соединительная головка также как на автомобиле КамАЗ-4310.

Рис.173. Тормозной кран автомобиля ЗИЛ-131: 1 — шток нижней секции; 2 — корпус рычагов; 3, 4 — малый и большой рычаги; 5 — направляющая штока верхней секции; 6 — шток верхней секции; 7 — валик рычага ручного привода; 8 — тяга; 9 — рычаг ручного привода; 10 — корпус крана; 11 -уравновешивающая пружина; 12, 22 — диафрагмы; 13, 23 — седла выпускных клапанов; 14, 20 — выпускные клапаны; 15, 19- впускные клапаны; 16, 21 — крышки; 17, 24 — направляющие стаканы; 18 — пружина диафрагмы нижней секции; 23 — уравновешивающая пружина нижней секции; 26 — атмосферный клапан.

Тормозной кран (рис. 173) двухсекционный диафрагменный с резино­выми коническими клапанами, установлен на левом лонжероне рамы под кабиной. Основные части крана: корпус 10 с двумя крышками, корпус 2 рычагов с крышкой, две диафрагмы 12 и 22 с направляющими стаканами и седлами выпускных клапанов, шток 6 верхней секции с направляющей 5, уравновешивающая пружина 11, шток 1 нижней секции с уравновешиваю­щей пружиной 25, возвратная пружина 18, два рычага 3 и 4, рычаг 4 ручного привода крана, два впускных 15 и 19 и два впускных 14 и 20 клапана. Сжатый воздух подводится из воздушных баллонов через пробки к центральным отверстиям крышек, из бокового отверстия крышки верхней секции воздух проходит к соединительной магистрали прицепа, из бокового отверстия крышки нижней секции воздух поступает в тормозные камеры автомобиля. Полости внутри корпусов слева от диафрагм соединены между собой и. атмосферой через клапан 26.      .

При отпущенной педали детали верхней секции под действием уравновешивающей пружины смещены назад, впускной клапан этой секции открыт, выпускной закрыт. Сжатый воздух из баллонов автомобиля через открытый впускной клапан верхней секции проходит в соединительную магистраль к воздухораспределителю прицепа и далее в его воздушные баллоны. При достижении давления в баллонах прицепа 480…530 кПа диафрагма верхней секции прогибается и впускной клапан этой секции закрывается.

В нижней секции кране впускной клапан закрыт, выпускной открыт, тормозные камеры автомобиля соединены с атмосферой. Автомобиль и прицеп расторможены.

При нажатии на педаль шток верхней секции перемешается вперед, диафрагма этой секции давлением сжатого воздуха прогибается также вперед, впускной клапан закрывается (или остается закрытым), а выпускной открывается. Сжатый воздух из соединительной магистрали выходит в атмосферу, Что приводит к срабатыванию воздухораспределителя прицепа. Сжатый воздух из баллонов прицепа поступает в его тормозные камеры, что ведет к торможению прицепа.

В нижней секции крана шток с диафрагмой перемещаются назад, выпускной клапан закрывается, впускной открывается. Сжатый воздух из баллонов автомобиля поступает в его тормозные камеры, что ведет к торможению автомобиля.

При отпускании педали в верхней секции закрывается выпускной и открывается впускной клапаны. Воздух из баллонов автомобиля поступает в соединительную магистраль прицепа, что ведет к срабатыванию его воздухораспределителя и растормаживанию его колес.

В нижней секции крана впускной клапан закрывается, впускной открывается, сжатый воздух из тормозных камер автомобиля выходит в атмосферу.

Если при торможении педаль остановить в промежуточном положе­нии, то в нижней секции крана после некоторого нарастания давления диафрагма прогнется вперед и впускной клапан закроется. В тормозных камерах автомобиля установится давление, пропорциональное нажатию на педаль. Аналогично в верхней секции крана воздух частично выйдет из соединительной магистрали и в ней установится давление, пропорциональное нажатию на педаль. В этом проявляется следящее действие двухсекционного тормозного крана.

При торможении стояночным тормозом усилие водителя передается на рычаг 9 крана, который приводит в действие только верхнюю секцию крана, что ведет к торможению прицепа.

Свободный ход педали тормоза должен быть 40…60 мм, верхний конец педали не должен доходить до пола на 10. ..30 мм.

Свободный ход педали регулируется изменением длины тяги 8, соединяющей педаль с тормозным краном путем навинчивания или свинчивания ее вилки.

Стояночная тормозная система имеет такое же устройство как на автомобиле Урал-4320. Отличие состоит лишь в том, что рычаг разжимного кулака изготовлен заодно с сектором, в котором имеется несколько отверстий. Перестановкой пальца вертикальной тяги в очередное отверстие сектора позволяет регулировать зазор между колодками и барабаном. Полное затормаживание должно происходить при перемещении стопорной защелки рычага тормоза на 2.. .6 зубьев сектора.

Стояночная тормозная система УРАЛ-4320 < Пред.   След. > Техническое обслуживание тормозных систем

xn—-7sbfkccucpkracijq8iofobm.xn--p1ai

Рабочая тормозная система автомобиля ЗИЛ-131

Строительные машины и оборудование, справочник
Рабочая тормозная система автомобиля ЗИЛ-131

Категория:

   Устройство автомобиля



Рабочая тормозная система автомобиля ЗИЛ-131

Она состоит из шести тормозных механизмов и пневматического привода.

Тормозной механизм включает тормозной барабан, опорный диск, две колодки с фрикционными накладками, две оси колодок, стяжную пружину, разжимный кулак с валом.

Тормозной барабан чугунный, литой, крепится к ступице колеса шпильками. Опорный диск штампованный, крепится вместе с цапфой к балке моста (для среднего и заднего мостов) или к корпусу поворотного кулака (для переднего моста). Колодки литые, чугунные, установлены на осях с эксцентриковыми шейками. В отверстия колодок запрессованы бронзовые втулки.


Разжимный кулак имеет специальный профиль, изготовлен заодно с валом, на наружном конце которого установлен регулировочный рычаг. К рычагу присоединяется шток тормозной камеры. Внутри рычага расположена червячная пара. Червяк стопорится от самопроизвольного вращения фиксатором. Червячная шестерня установлена на шлицах вала разжимного кулака. При вращении червяка шестерня поворачивает вал кулака, что ведет к изменению зазора между колодками и барабаном.

Регулировка тормозных механизмов. Необходимость частичной регулировки тормоза обнаруживается по увеличению выхода штока тормозной камеры, который должен быть не более 40 мм.

Рис. 1. Рабочий тормозной механизм автомобиля ЗИЛ-131:
1 — опорный диск; 2 — колодка тормоза; 3 — тормозной барабан; 4 — вал разжимного кулака; 5 — пробка отверстия для смазки; 6 — червячная шестерня: 7 — червяк; 8 — рычаг; 9 — шток тормозной камеры; 10 — корпус; 11 — крышка; 12 — диафрагма: 13— пружина; 14 — кронштейн тормозной камеры; 15 — крышка; 16 — кронштейн осей колодок; 17 — эксцентриковые оси колодок

Частичную регулировку производят вращением валика регулировочного рычага, при этом добиваются, чтобы выход штока тормозной камеры при нажатии на педаль был в пределах 15—25 мм. На одном мосту выход штоков тормозных камер должен быть одинаков. При подаче и выпуске воздуха из тормозных камер штоки должны перемещаться быстро, без заеданий. Поддомкраченное и раскрученное рукой колесо должно вращаться равномерно и свободно, а при нажатии на тормозную педаль резко останавливаться.

При полной регулировке нужно сблизить эксцентрики осей, повернуть оси метками одну к другой. Метки поставлены на наружных, выступающих под гайками торцах осей. Подать в тормозную камеру сжатый воздух под давлением 1,0—1,5 кгс/см2 и, поворачивая эксцентрики в ту и другую сторону, сцентрировать колодки, обеспечивая их плотное прилегание к барабану. Прилегание колодок к барабану проверяется щупом через окно в тормозном барабане на расстоянии 20— 30 мм от концов накладок. Щуп толщиной 0,1 мм не должен проходить на всю ширину накладки. После этого прекратить подачу воздуха в тормозную камеру и повернуть червяк регулировочного рычага так, чтобы ход штока был 15—25 мм. При полной регулировке гайки крепления кронштейна разжимного кулака должны быть ослаблены и снова плотно затянуты.

Привод рабочей тормозной системы состоит из компрессора, регулятора давления, трех воздушных баллонов, тормозного крана, предохранительного клапана, шести тормозных камер, разобщительного крана, соединительной головки, крана отбора воздуха, манометра, трубопроводов и шлангов.

Компрессор служит для создания давления воздуха в пнев-мосистеме автомобиля. На автомобиле ЗИЛ-131 используется двухцилиндровый поршневой компрессор одноступенчатого сжатия. Крепится компрессор на правой головке блока, приводится в действие ремнем от шкива коленчатого вала двигателя.

Основными частями компрессора являются: картер с крышками; блок цилиндров; головка блока, кривошипно-шатунный механизм, аналогичный по устройству такому же механизму двигателя; два впускных клапана, два нагнетательных клапана, разгрузочное устройство.

Смазка компрессора осуществляется от системы смазки двигателя. Масло подводится к задней крышке и через уплотнитель по каналам коленчатого вала к шатунным подшипникам. Остальные трущиеся поверхности смазываются разбрызгиванием. Из компрессора масло сливается в картер двигателя.

Охлаждение компрессора производится жидкостью, подводимой из системы охлаждения двигателя. Жидкость подается к блоку компрессора из водяной рубашки впускного трубопрвода двигателя и сливается из головки во всасывающую полость насоса.

Рис. 2. Компрессор автомобиля ЗИЛ-131:
1 — нижняя крышка; 2 — поршень; 3 — цилиндр; 4 — картер; 5 — коленчатый вал; 6 — плунжер; 7 — поршневой палец; 8 — головка блока; 9 — нагнетательная камера; 10—нагнетательный клапан; 11—пробка клапана; 12—впускной канал; 13—^впускной клапан; 14 — шток; 15 — блок цилиндров; 16 — канал подвода воздуха от регулятора; 17 — регулятор давления; 18 — камера; 19 —- коромысло; 20 — уплотнитель

Воздух для нагнетания подается из воздухоочистителя двигателя в камеру блока, где установлено разгрузочное устройство. Сжатый воздух отводится в воздушные баллоны от головки блока.

Разгрузочное устройство предназначено для перевода компрессора на холостой ход при повышении давления в системе до 7,3—7,7 кгс/см2 и включения его в работу при понижении давления в системе до 6,0—6,4 кгс/см2. Оно состоит из двух плунжеров с уплотнительными кольцами и штоками, коромысла с пружиной. Под плунжеры по каналу может подводиться сжатый воздух от регулятора давления.

Натяжение ремня привода компрессора регулируют перемещением самого компрессора относительно опорного кронштейна с помощью регулировочного болта. Предварительно нужно ослабить гайки крепления нижней крышки к опорному кронштейну. Ремень должен быть натянут так, чтобы его прогиб в середине ветви от усилия 4 кгс был 5—8 мм.

Регулятор давления служит для автоматического отключения компрессора от подачи воздуха в пневмосистему в случае повышения давления в ней свыше 7,3—7,7 кгс/см2 и для включения компрессора на подачу воздуха в систему в случае падения давления в ней ниже 6,0—6,4 кгс/см2. Регулятор установлен на блоке цилиндров компрессора и состоит из корпуса с защитным кожухом, впускного шарикового клапана с седлом, выпускного шарикового клапана 6 с седлом, двух упорных шариков с пружиной, штока, регулировочного колпака 3, двух фильтров. Полость под выпускным клапаном соединена с пневмосистемой автомобиля; полость, где установлены шариковые клапаны, внутренним каналом соединена с подплунжерным пространством разгрузочного устройства компрессор-а, а боковым сверлением — с атмосферой.

Рис. 3. Регулятор давления:
1 — кожух; 2 — пружина; 3 — колпак; 4 — шток; 5 — седло выпускного клапана; 6 — выпускной клапан; 7 — впускной клапан; 8, 9 — сетчатые Фильтры; 10 — корпус; 11 — кронштейн

При давлении в системе менее 7,3—7,7 кгс/см2 впускной и выпускной клапаны под действием пружины опущены вниз, так что первый из них прижат к своему седлу, а второй отошел от седла и через боковое отверстие соединил подплунжерное пространство разгрузочного устройства компрессора с атмосферой.

Плунжеры разгрузочного устройства компрессора опущены вниз, и их штоки на впускные клапаны не воздействуют. При достижении давления в системе 7,3— 7,7 кгс/см2 шарики обоих клапанов приподнимаются, выпускной клапан садится на свое седло, а впускной открывается. Сжатый воздух из пневмосистемы проходит по каналу под плунжеры разгрузочного устройства, приподнимает их и открывает оба впускных канала. Компрессор переходит на холостой ход, перекачивая воздух из одного цилиндра в другой. При падении давления ниже 6,0—6,4 кгс/см2 впускной клапан садится в свое гнездо, открывается выпускной клапан, и сжатый воздух из подплунжерного пространства компрессора выходит в атмосферу, компрессор снова включается в работу.

Регулятор регулируется следующим образом. Вращением колпака добиваются, чтобы компрессор включался в работу при давлении 6,0—6,4 кгс/см2. Изменением количества прокладок между седлами впускного и выпускного клапанов устанавливают давление 7,3—7,7 кгс/см2, при котором компрессор отключается. Вскрывать и регулировать регулятор разрешается только квалифицированным специалистам.

Воздушные баллоны служат для хранения запаса сжатого воздуха. Каждый из трех баллонов крепится хомутами к лонжеронам рамы. Между собой баллоны соединены последовательно. Каждый баллон имеет кран для спуска конденсата.

Тормозной кран предназначен для подачи сжатого воздуха из воздушных баллонов в тормозные камеры автомобиля и для выпуска сжатого воздуха из соединительной магистрали прицепа в атмосферу пропорционально нажатию на педаль. В промежутках между торможениями через кран подается сжатый воздух из пневмосистемы автомобиля в воздушные баллоны прицепа.

Тормозной кран двухсекционный, диафрагменный, с резиновыми коническими клапанами; верхняя секция управляет тормозами прицепа, нижняя — тормозами автомобиля. Кран установлен на левом лонжероне, рамы под кабиной, приводится в действие от тормозной педали.

Основные части крана: корпус с двумя крышками, корпус рычагов с крышкой, две диафрагмы с направляющими стаканами и седлами выпускных клапанов, шток верхней секции с направляющей, уравновешивающая пружина, шток нижней секции с уравновешивающей пружиной, возвратная пружина диафрагмы нижней секции, два рычага, рычаг ручного привода крана, два впускных и два выпускных клапана. Сжатый воздух подводится из воздушных баллонов через пробки к центральным отверстиям крышек, из бокового отверстия крышки верхней секции воздух проходит к соединительной магистрали прицепа, из бокового отверстия крышки нижней секции он идет в тормозные камеры автомобиля. Полости внутри корпуса слева от диафрагм соединены между собой и с атмосферой через клапан.

Рис. 4. Тормозной кран автомобиля ЗИЛ-131:
1 — шток нижней секции; 2 — корпус рычагов; 3, 4 — малый и большой рычаги; 5 — направляющая штока верхней секции; 6 — шток верхней секции; 7 — валик рычага ручного привода; 8 — тяга; 9 — рычаг ручного привода; 10 — корпус крана, 11 – уравновешивающая пружина, 12. 22 — диафрагмы; 13, 23 – седла выпускных клапанов; 14 – выпускные клапаны; 15, 19 — впускные клапаны; 16, 21 — крышки корпуса крана; 17. 24 — направляющие стаканы; 18 — пружина диафрагмы нижней секции; 25 — уравновешивающая пружина нижней секции. 25 — атмосферный клапан;

Рис. 5. Предохранительный клапан:
1 — седло; 2 — корпус; 3 — сухарь направляющего стержня; 4 — пружина; 5 — контргайка; 6 — направляющий стержень; 7 — регулировочный винт; 5 — клапан; а — отверстие

Предохранительный клапан служит для предохранения си стемы от чрезмерного повышения давления в случае неисправности регулятора давления. Клапан шариковый, установлен на первом воздушном баллоне. Он состоит из корпуса, седла, пружины, регулировочного винта с контргайкой. Клапан открывается при давлении 9,0—9,5 кгс/см2, выпуская воздух из пневмосистемы в атмосферу.

Разобщительный кран предназначен для отключения тормозной системы автомобиля от пневмосистемы прицепа. Кран установлен на заднем конце левого лонжерона рамы и состоит из корпуса с крышкой, штока с диафрагмой и пружиной, резинового клапана с пружиной, рукоятки с толкателем. Когда рукоятка находится вдоль корпуса, шток упирается в клапан и открывает его. При установке рукоятки поперек корпуса диафрагма вместе со штоком под действием пружины и давления воздуха поднимается, клапан закрывается, тормозная система автомобиля отсоединяется от пневмосистемы прицепа.

Рис. 6. Разобщительный кран:
1 — пробка; 2 — корпус; 3 — пружина клапана; 4 — клапан; 5 — пружина диафрагмы; 6 — шток с диафрагмой; 7 — крышка; 8 — толкатель; 9 — рукоятка

Соединительная головка служит для соединения пневмоси-стемы автомобиля с пневмосистемой прицепа. Головка установлена на задней поперечине рамы и состоит из корпуса с крышкой, клапана с пружиной, уплотнительной прокладки. При движении без прицепа клапан закрыт, крышка также должна быть закрыта. При подсоединении тормозной магистрали прицепа клапан открывается, пропуская сжатый воздух в тормозную систему прицепа.

Кран отбора воздуха предназначен для отбора сжатого воздуха на посторонние нужды, находится на переднем воздушном баллоне.

Тормозные камеры служат для преобразования давления сжатого воздуха в усилие, необходимое для прижатия тормозных колодок к барабану. Камеры установлены на кронштейнах валов разжимных кулаков тормозных механизмов. Каждая камера состоит из корпуса с крышкой, резиновой диафрагмы, штока с вилкой, двух пружин, уплотнительной шайбы.

Манометр служит для контроля за давлением воздуха в пневмосистеме. Манометр двухстрелочный, установлен в кабине. Верхняя стрелка показывает давление воздуха в воздушных баллонах, нижняя — в тормозных камерах при торможении.

Тормозная система прицепа, работающего совместно с автомобилем, состоит из тормозных механизмов по числу колес, воздушного баллона, воздухораспределителя, тормозных камер, крана растормаживания и трубопроводов. Тормозные механизмы колес, тормозные камеры, воздушный баллон имеют такое же устройство, как и на автомобиле-тягаче.

Рис. 7. Соединительная головка:
1 — корпус: 2 — пружина: 3 — клапан; 4 —уплотнительная прокладка; 5 — крышка; 6 — кольцевая гайка

Рис. 8. Тормозная система прицепа:
1— воздушный баллон; 2— кран для слива конденсата; 3 — шток; 4 — выпускной клапан: 5 — корпус воздухораспределителя; 6, 11 — крышки корпуса; 7 — соединительная головка; 8 — кран растормаживания; 9 — манжета; 10 — впускной клапан; 12 — тормозная камера; 13— регулировочный рычаг; 14 — тормозной механизм

Воздухораспределитель служит для управления тормозами прицепа; устанавливается он на прицепе. Его основными частями являются: корпус с крышками, манжета со штоком, впускной клапан, выпускной клапан. Седлом впускного клапана являются кромки отверстия, выполненного в перегородке корпуса; седлом выпускного клапана является резиновое кольцо, зажатое между корпусом и нижней крышкой. Оба клапана крепятся на одном штоке.

Пространство внутри распределителя разделено на полости. Полость над манжетой соединена с тормозной системой автомобиля, под манжетой — с воздушным баллоном прицепа, полость под перегородкой корпуса соединена с тормозными камерами прицепа, полость под выпускным клапаном — с атмосферой.

Работа тормозного крана совместно с воздухораспределителем прицепа. При отпущенной тормозной педали под действием уравновешивающей пружины детали верхней секции крана смещены назад, впускной клапан этой секции открыт, выпускной закрыт. В нижней секции под действием пружины диафрагма смещена вперед, впускной клапан закрыт, выпускной открыт. Сжатый воздух из баллонов автомобиля через открытый впускной клапан верхней секции проходит в соединительную магистраль к прицепу и поступает в верхнюю полость воздухораспределителя, где давит на манжету и опускает ее вместе со штоком вниз. Впускной клапан воздухораспределителя закрыт, выпускной открыт, т. е. тормоз’-ные камеры прицепа соединены с атмосферой. Сжатый воздух, огибая края резиновой манжеты, заполняет среднюю полость и проходит в воздушный баллон прицепа. При достижении давления воздуха в баллоне прицепа, а следовательно, в соединительной магистрали и в пространстве справа от диафрагмы верхней секции крана величины 4,8—5,3 кгс/см2 диафрагма прогибается, сжимая уравновешивающую пружину, и впускной клапан этой секции закрывается, доступ воздуха в баллон прицепа прекращается.

В нижней секции крана впускной клапан закрыт, а выпускной открыт; тормозные камеры автомобиля соединены с атмосферой. Автомобиль и прицеп расторможены.

При нажатии на педаль усилие водителя передается на штоки секций. Шток верхней секции перемещается вперед, диафрагма этой секции под действием давления сжатого воздуха также перемещается вперед, впускной клапан закрывается (или остается закрытым), а выпускной открывается. Сжатый воздух из соединительной магистрали и верхней полости воздухораспределителя выходит в атмосферу, манжета воздухораспределителя вместе со штоком поднимается вверх, выпускной клапан закрывается, впускной открывается. Сжатый воздух из баллонов прицепа поступает в его тормозные камеры, что ведет к торможению прицепа,

В нижней секции крана шток с диафрагмой перемещаются назад, выпускной клапан закрывается, впускной открывается. Сжатый воздух из баллонов автомобиля поступает в его тормозные камеры, что ведет к торможению автомобиля.

Рис. 9. Схема действия тормозного привода автомобиля и прицепа:

При отпускании педали в верхней секции закрывается выпусккой клапан и открывается впускной. Воздух из баллонов автомобиля поступает в соединительную магистраль к воздухораспределителю прицепа, где опускает манжету со штоком вниз, закрывая впускной клапан и открывая выпускной. Сжатый воздух из тормозных камер прицепа выходит в атмосферу.

В нижней секции крана впускной клапан закрывается, выпускной открывается, сжатый воздух из тормозных камер автомобиля выходит в атмосферу. Автомобиль и прицеп растормаживаются.

Тормозной кран обладает следящим действием. Если водитель при торможении нажмет педаль не до упора, а остановит ее в промежуточном положении, то в нижней секции крана после некоторого нарастания давления дйафрагма прогнется вперед, а впускной клапан закроется. В тормозных камерах автомобиля установится давление, пропорциональное нажатию на педаль. Аналогично в верхней секции крана воздух частично выйдет в атмосферу, под действием уравновешивающей пружины диафрагма прогнется назад, выпускной клапан закроется, и в соединительной магистрали прицепа, а следовательно, и в его тормозных камерах, установится давление, пропорциональное нажатию на педаль. Таким образом, тормозной кран позволяет тормозить с эффективностью, соответствующей нажатию на педаль.

При торможении стояночным тормозом усилие водителя через тяги привода передается на рычаг, который приводит в действие только верхнюю секцию крана, что ведет к торможению прицепа.

Свободный ход педали тормоза должен быть 40— 60 мм, верхний конец педали не должен доходить до пола на 10—20 мм. Свободный ход педали регулируется изменением длины тяги, соединяющей педаль тормоза с тормозным краном, путем навинчивания или свинчивания ее вилки. Регулировка давления воздуха в соединительной магистрали прицепа осуществляется вращением направляющей 5 штока 6 верхней секции крапа при снятом корпусе рычагов и ослабленной контргайке направляющей. Давление в соединительной магистрали прицепа должно быть при отпущенной педали тормоза 4,8—5,3 кгс/см2. Проверяется давление присоединением манометра к соединительной головке.

Автомобиль ЗИЛ-130 имеет рабочую тормозную систему с четырьмя тормозными механизмами и пневматическим приводом, Устройство тормозных механизмов и приборов пневматического привода во многом аналогично автомобилю ЗИЛ-131. Основные отличия сводятся к следующему. У тормозных механизмов задних колес разжимный кулак выполнен по криволинейному профилю, а на концах колодок, взаимодействующих с кулаком, установлены ролики. При регулировке тормозных механизмов добиваются, чтобы выход штоков тормозных камер был в пределах 15—25 мм для передних тормозов и 20—30 мм для задних.

В пневматическом приводе имеются два воздушных баллона; на автомобилях, не предназначенных для работы с прицепом (шасси ЗИЛ-130Д1 для самосвала), устанавливается одинарный тормозной кран, аналогичный нижней секции двухсекционного крана. У этих же автомобилей отсутствуют разобщительный кран и соединительная головка.

Реклама:


Читать далее: Рабочая тормозная система автомобиля «Урал-375Д»

Категория: — Устройство автомобиля

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
