Содержание

технические характеристики и устройство :: SYL.ru

"ЗИЛ-131" - это военный автомобиль. Он состоял на вооружении армии Советского Союза. Данный автомобиль обладает высокой проходимостью и предназначался для езды при отсутствии дорог. Сегодня его можно встретить и в обычной, гражданской жизни. Однако основное предназначение "ЗИЛа" – все же работа в оборонной сфере.

История создания

Выпуск этого автомобиля начался в 1966 году на автозаводе имени Лихачева в Москве. Кузов грузовика представлял собой платформу, изготовленную из дерева. Платформа была военного или армейского типа, а задний борт откидывался. Боковые решетки борта были снабжены также откидными скамейками на 16 человек.

Производилось несколько модификаций машины "ЗИЛ-131". Выпускались бортовые автомобили с лебедкой и без нее, серии с неэкранированным электрическим оборудованием – 131А, так называемый седельный тягач 131В.

Далее, в 1986 году, на заводах начали выпускать еще одну версию на базе 131-ой модели. Это был автомобиль 131Н. В 1994 производство этих машин свернули, потому что начался выпуск более новых моделей. Однако на заводах УАМЗ производство не прекратилось и продолжалось вплоть до 2002 года.

Разработка и производство модели

Вместе с созданием полноприводного грузового автомобиля для армии инженеры завода имени Сталина, а позже завода им. Лихачева, решили, что необходимо создать принципиально новую машину. Принципы и идеи, которые лежали в основе будущего 131-го, были уже досконально опробованы на специальном, созданном в виде эксперимента, транспортном средстве "ЗИС-128". В нем выявили определенные недостатки, после испытаний проект закрыли, а на основе проекта создали первый опытный экземпляр автомобиля. Это получился унифицированный грузовик с большими перспективами.

Получилось так, что "ЗИЛ-131" появился немного ранее, нежели "ЗИЛ-130". Поэтому разработчики оснастили его 6-ти цилиндровым двигателем. Затем производители столкнулись с трудностями, которые заключались в изготовлении эксклюзивных деталей. Поэтому была выпущена переходная модель - "ЗИЛ-165". Автомобиль имел черты 157-ой модели и нового опытного автомобиля 130-й модели.

Разработчики и инженеры в ходе многочисленных испытаний выяснили, что конструкция снова несовершенна. Именно поэтому в серию этот автомобиль не пошел. Инженеры, в свою очередь, стали усиленно дорабатывать 131-ую модель.

В 1959 году проходили испытания машины. На следующее три года были большие планы по запуску серийного производства. Однако из-за возникших временных трудностей производство пришлось отсрочить. Затем 130-ый попал на конвейеры лишь в 1967 году. Это промедление начала производства пошло на пользу новому "ЗИЛу". Конструкторы и инженеры сумели очень усовершенствовать конструкцию. После этих доработок машина стала обладать гораздо большей грузоподъемностью, увеличенной скоростью. Также специалисты сумели снизить расход топлива, уменьшили радиус поворота на один метр. Кабина стала гораздо удобней, а подвеска - мягче.

"ЗИЛ-131", устройство которого постоянно менялось, был награжден знаком качества. Эта дата (февраль 1974 года) была знаковой в истории завода им. Лихачева.

Какие имеет "ЗИЛ-131" технические характеристики?

Колесная формула автомобиля - 6x6. Также он был оснащен трехместной цельнометаллической кабиной. Платформа бортов изготовлена из дерева и усилена металлическими деталями. Задний борт откидывается, есть скамейки.

Двигатель

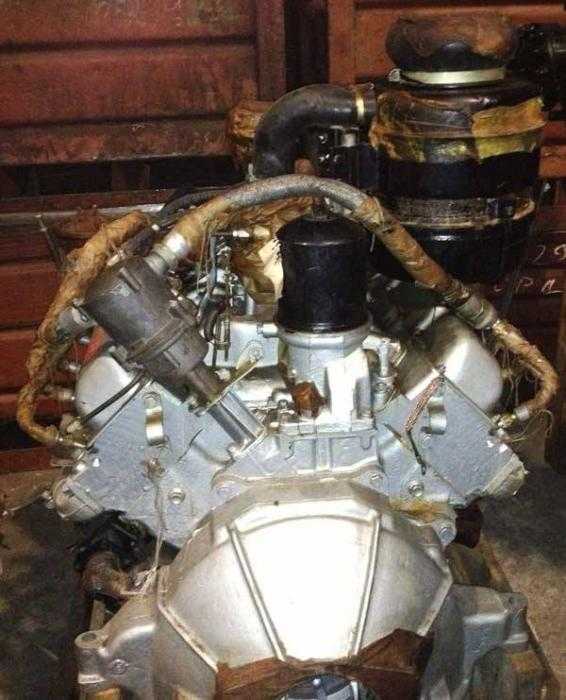

"ЗИЛ-131" оснащался одной силовой установкой. Это был восьмицилиндровый карбюраторный агрегат. Мощность, которой обладает данный мотор, составляет 150 л. с. При этом количество оборотов - 3200 об./мин. Крутящий момент двигателя при 2000 об./мин. – 41 кГм. Расход топлива – 240 гр./ч на одну лошадиную силу. В среднем на "сотку" он потребляет от 30 до 50 литров бензина. По сегодняшним меркам это довольно много. Но в те времена о расходе топлива никто сильно не задумывался в силу его дешевизны.

Трансмиссия

КПП здесь пятиступенчатая, механическая, раздаточного типа. Также автомобиль снабжен тремя карданными валами. Ведь все три моста в машине являются ведущими. Сцепление выполнено в виде однодискового сухого типа. КПП оснащено инверторными синхронизаторами, которые позволяют включать вторую, третью, четвертую, пятую передачи. Переключения осуществляется при помощи рычага.

Колеса и резина

Первые выполнены в виде дисков. Обод закреплен при помощи 8-ми шпилек. Шины предполагают автоматическую регулировку давления.

Подвеска

Подвеска спереди; она зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Механизм рулевого управления представляет собой винт, шариковую шайбу и рейку, которая зацепляется с зубчатым сектором вала. Есть гидроусилитель руля.

Электрическая часть и грузоподъемность

Напряжение аккумулятора – 12 В. Также есть генератор. Зажигание представлено системой «Искра».

Грузоподъемность этого автомобиля составляет 3750 кг, при условии движения по большинству дорог. Если дорога представляет собой хороший асфальт, а машина без прицепа, то грузоподъемность увеличивается и составляет около 5000 кг. Масса снаряженного автомобиля составляет 10185 кг.

Как уже было написано выше, автомобиль выпускался в различных модификациях. И если большинство автомобилей выпускались под бензин, то в 1986 году стали сходить с конвейера грузовики "ЗИЛ-131" дизель. Грузовик такой модификации получил в название модели букву "Н".

Модификации автомобилей

Удачные технические характеристики позволили использовать базу этих машин для многочисленных модификаций. Так, автомобили в базовой комплектации выпускались с 67 по 86 год. Затем на заводах начали выпускать модель 131А, которая характеризовалась наличием неэкранированного электрического оборудования. Она отличалась отсутствием средней скамейки в кузове и выпускалась с 71 г.

Седельный тягач 131В отличался более короткой рамой, а также наличием седельно-сцепного устройства. Модель была укомплектована парой запасных колес. Тягач предназначался для буксировки полуприцепов.

Затем появилась на свет опытная модель 131Д. В будущем на ее базе выпустят "ЗИЛ-131" самосвал дизель. Второй такой же имел на борту агрегат марки "Катерпиллер". Модель была разработана в 1992 году.

Модель 131Н была оснащена новым двигателем, другим светом и оптикой, а также тентом. Ресурс машины значительно увеличился. Было несколько таких машин. 131Н1 имел дизельный двигатель и 105 л. с. Модель Н2 была также с дизелем, но несколько мощнее, 132 л. с.

Модели 131АС производились в основном для использования в условиях северных холодов. Эти автомобили отличались хорошей теплоизоляцией, отоплением, специальными противотуманными фарами, теплоизоляцией аккумуляторов, специальной, морозостойкой резиной. В такой модификации автомобиль "ЗИЛ-131" можно использовать даже при температуре воздуха до -60 градусов.

Мощная машина, обладающая колесной формулой 6x6, может свободно перевозить более 5000 кг груза. Кабина имеет капотный тип, что, возможно, и позволило этому автомобилю стать таким популярным в качестве военного транспорта. Грузовик обладает повышенной проходимостью, по сути, это вездеход. Проходимость обеспечивают одинаковые передние и задние колеса, широкопрофильная резина и клиренс в 315 мм. Такое сочетание технологических решений, как, например, автоматическая подкачка шин прямо на ходу, дифференциалы кулачкового типа с возможностью автоматической блокировки, пятиступенчатая коробка передач, наличие в некоторых моделях лебедки, позволило использовать грузовик "ЗИЛ-131" в любых условиях, в работе по любому бездорожью. Автомобиль обладает низким центром тяжести, а двигатель скрывает в себе огромные запасы мощности. Он может развить мощность в 115 л. с. Именно благодаря такому двигателю автомобиль смело едет по ровному шоссе со скоростью до 90 км/ч, забирается на подъемы до 30 градусов, а также преодолевает неглубокие реки и броды.

Данный грузовик отлично показал себя в тяжелейших условиях работы, а также получил признание и уважение водителей и автолюбителей, как гражданских, так и военных. Хоть производство этой модели закончилось в 2002 году, "ЗИЛ-131" (дизель и бензин) можно часто видеть на дорогах и в военных частях. В основном сейчас он используется в сельском хозяйстве.

Итак, мы выяснили, какие имеет "ЗИЛ-131" технические характеристики двигателя и грузоподъемность. Как видите, этот автомобиль зарекомендовал себя как одно из самых надежных транспортных средств с высокой мощностью, большим клиренсом и отличными показателями проходимости.

www.syl.ru

Про ЗиЛ 131 | АвтоКлуб ЗиЛ 131

Одновременно с созданием на базе ЗИС-151 модернизированного полноприводного армейского грузовика ЗИС-157 конструкторы Московского автозавода им. Сталина (с 1956 года им. Лихачёва) под руководством главного конструктора А.М.Кригера решили разработать принципиально новый автомобиль. Основные идеи (проходные мосты, блокируемые межосевые и межтележечные дифференциалы, шины большого диаметра с регулируемым давлением воздуха, верхнеклапанный двигатель) были опробованы на экспериментальном автомобиле ЗИС-128. С учётом выявленных во время его испытаний недостатков в 1956 году был построен опытный образец ЗИС-131, унифицированный с перспективным семейством ЗИС-130. Так как ЗИС-131 был изготовлен раньше ЗИС-130, на нём ещё стоял рядный 6-цилиндровый двигатель.

Из-за трудностей с изготовлением многих деталей, которые не были взаимозаменяемыми с серийно выпускавшимися, в 1958 году был изготовлен переходный ЗиЛ-165, который нёс в себе черты ЗиЛ-157 и опытного ЗиЛ-130Л. Испытания показали, что конструкция оказалась не совсем удачной. Поэтому дальнейшего развития ЗиЛ-165 не получил и конструкторы продолжили совершенствование ЗиЛ-131.

В 1959 году состоялись заводские, а затем приёмочные испытания опытных образцов ЗиЛ-131. На 1961-1962 год было запланировано внедрение в производство без остановки конвейера ЗиЛ-130 и ЗиЛ-131, но из-за различный трудностей производственного характера работы затянулись. ЗиЛ-130 начал выпускаться с 1 октября 1964 года, а более сложный по конструкции ЗиЛ-131 попал на конвейер только в 1967 году. Но задержка пошла на пользу: за это время конструкторы успели сделать автомобиль более совершенным и разработать его модификации. По сравнению с ЗиЛ-157 у него была больше грузоподъёмность, выше скорость, ниже расход топлива на тонну перевозимого груза, на метр меньше радиус поворота, более комфортабельную кабину и более мягкую подвеску (за счёт применения удлинённых рессор). В феврале 1974 года семейству ЗиЛ-131 присвоен Государственный знак качества. В октябре 1987 года началось производство и на Уральском автомоторном заводе (город Новоуральск Свердловской области).

ЗиЛ-131 имеет капотную компоновку. Кабина цельнометаллическая трёхместная с панораменым стеклом (от ЗиЛ-130). Кузов деревянный с задним откидным бортом, оборудован откидными скамейками, дугами и тентом. Для увеличения проходимости применены полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах (от 0,5 до 4,2 кгс/см2

), равная колея всех мостов и расположение их картеров в одну линию (средний мост проходного типа). Герметизация агрегатов, отключаемые система вентиляции картера двигателя и вентилятор системы охлаждения позволяют преодалевать брод до 1,4 м (кратковременно до 1,5 м). Силовая установка состоит из 8-цилиндрового V-образного карбюраторного верхнеклапанного двигателя ЗиЛ-131. Для движения по пыльным дорогам установлен пеномасляный фильтр с трёхступенчатой очисткой воздуха. Топливный насос повышенной производительности обеспечивает бесперебойную работу в условиях высоких температур. Сцепление однодисковое сухое. Коробка передач пятиступенчатая с синхронизаторами на II, III, IV и V передачах. Раздаточная коробка двухступенчатая, выполнена по двухвальной схеме. Главная передача двухступенчатая (конические и цилиндрические шестерни). Рулевое управление снабжено гидроусилителем. Подвеска на продольных полуэллиптических рессорах. Передний мост отключаемый, оснащён шариковыми шарнирами равных угловых скоростей. Рабочий тормоз барабанный на все колёса с раздельным пневматическим приводом. Часть машин оборудовалась лебёдкой для самовытаскивания (устанавливалась в передней части, тяговое услилие 5 тс).

ЗиЛ-131 долгое время был одним из самых распространённых грузовиков Советской Армии. Применялся он и в гражданских организациях. Его отличала лёгкость управления, хорошая монёвренность, устойчивость движения. В процессе производства конструкция постоянно дорабатывалась. На шасси ЗиЛ-131 было разработано и освоено множество специализированных автомобилей. Годовой выпуск в 1989 году достиг 48 тыс. автомобилей (из них 8 тыс. — на УАМЗ).

Выпуск ЗиЛ-131Н на Московском автозаводе прекратился в 1990 году. Всего было выпущено 998429 автомобилей всех модификаций. Производство на Уральском автомоторном заводе продолжалось до 2002 года. На конвейере его сменил ЗиЛ-433420.

Модификации автомобиля:

  • ЗиЛ-131 — базовый. Выпускался в 1967-1986 годах.
  • ЗиЛ-131А — с неэкранированным электрооборудованием (от ЗиЛ-130). Отличался отсуствием средней скамейки в кузове, фары-искателя и специального военного оборудования. Глубина преодалеваемого брода уменьшена до 0,9 м. Выпускался с января 1971 года.
  • ЗиЛ-131В — седельный тягач. Отличался укороченной рамой, седельно-сцепным устройством, 2 запасными колёсами. Предназначен для буксировки полуприцепа полной масоой до 12 т (по грунту до 10 т). Выпускался в 1968-1986 годах.
  • ЗиЛ-131Д — шасси для самосвалов (опытный).
  • ЗиЛ-131Д (второй с таким названием) — с дизелем «Катерпиллер» (на прототипе «Перкинс»). Разработан в 1992 году. Выпускался в Новоуральске с 1993 года.
  • ЗиЛ-131Н — модернизированный. Отличался двигателем ЗиЛ-5081, новыми световыми приборами, тентом из синтетического материала (как у КамАЗов). Ресурс увеличен до 250 тыс. км. Выпускался с 5 декабря 1986 года в Москве и с 27 октября 1987 года в Новоуральске.
  • ЗиЛ-131НА — модернизированный с неэкранированным электрооборудованием. Отличался отсутствием правого топливного бака. Выпускался с декабря 1986 года.
  • ЗиЛ-131НВ — седельный тягач на базе ЗиЛ-131Н. Выпускался с декабря 1986 года.
  • ЗиЛ-131Н1 — с дизелем Д-245.20 мощностью 105 л.с.
  • ЗиЛ-131Н2 — с дизелем ЗиЛ-0550 мощностью 132 л.с.
  • ЗиЛ-131С, ЗиЛ-131АС — в северном исполнении. Отличались кабиной с дополнительной теплоизоляцией, автономным отопителем, двойными стёклами, теплоизоляцией аккумуляторной батареи, противотуманными фарами, резинотехническими изделиями из морозоустойчивой резины. Предназначены для эксплуатации при температуре до -60°C. Выпускались на Читинском автосборочном заводе в 1980-1986 годах.
  • ЗиЛ-131НС, -131НАС, -131НВС — модернизированные в северном исполнении. Вупускались на Читинском автосборочном заводе с 1987 года.
  • ЗиЛ-131Х — для эксплуатации в жарких и пустынных районах (опытный).
  • ЗиЛ-137-137Б — активный автопоезд (10×10).

Технические харктеристики

Габариты, мм:длина
ширина
высота по кабине
высота с тентом
7040
2500
2480
2975
База, мм3350+1250
Колея, мм1820
Дорожный просвет, мм330/355
Радиус поворота, м10,2
Масса, кг:в снаряженном состоянии с лебёдкой
полная
6700
10425
Грузоподъёмность, кг:по шоссе
по грунту
5000
3500
Допустимая масса буксируемого прицепа, кг:по шоссе
по грунту
6500
4000
Двигатель:тип
число цилиндров
рабочий объём, см2
степень сжатия
мощность, л.с.
ЗиЛ-131
8
5996
6,5
150
Число передач5×2
Колёсная формула6×6
Размер шин12,00-20″
Запас топлива, л2×170
Скорость максимальная, км/ч90
Запас хода, км850
Глубина преодалеваемого брода, м1,4
Тормозной путь со скорости 30 км/ч, м12
Контрольный расход топлива при скорости 40 км/ч, л/100 км40

Литература

  1. Гоголев Л.Д. Автомобили-солдаты. — М.: «Патриот», 1990. — С. 88-89.
  2. Гусев В. Первопроходцы // За рулём. — 1971. — №9. — С. 8.
  3. Колеватов А. Применение автомобиля повышенной проходимости ЗиЛ-131 // Автомобильный моделизм. — 2003. — №4. — С. 2-8.
  4. Колеватов А. Сто тридцать первый // Автомобильный моделизм. — 2003. — №3. — С. 2-7.
  5. Краткий автомобильный справочник. Гос. НИИавтомоб. трансп. — Изд. 10-е., перераб. и доп. — М.: «Транспорт», 1983. — С. 70-71.
  6. Платонов В.Ф. Полноприводные автомобили. — М.: «Машиностроение», 1989. — С. 55-64.
  7. Шугуров Л.М. Автомобили России и СССР. — Т. 2. — М.: «Илби», «Прострэкс», 1994. — С. 115-117.

zil131.net

ЗИЛ 131, технические характеристики, история и описание

Что должен себе представить человек, не искушенный в автомобильных марках и индексах, когда слышит название ЗИЛ-131? Каковы технические характеристики этой машины, ее история и сферы применения?

Знакомьтесь, ЗИЛ-131

Большой армейский грузовик, чаще всего с деревянным бортовым кузовом, накрытый тентом, с кабиной как у «Урала» и с четырьмя задними колесами. Выпуск этих машин для Советской Армии был налажен в 1966 и продолжался до 1986 года. С 1986 по 1994 АМО ЗИЛ выпускало модернизированный вариант ЗИЛ-131Н внешне неотличимый от «собрата», работающий на дизельном топливе. Затем модельный ряд заменили ЗИЛом-4334 с измененным дизайном кабины. После 1994 года 131-ую «зилаку» делали на Уральском автозаводе вплоть до 2002 года. Затем производственную эстафету перехватил новоуральский «Автомобили и моторы Урала» и выпускал полный аналог грузовика под маркой АМУР-521320. Причем шасси для различной спецтехники на базе этой машины выпускаются по сей день.

Хотя эти грузовики уже вышли из массового производства, они по-прежнему составляют действующий автопарк воинских частей. Их часто можно увидеть на российских дорогах в составе военно-транспортных колонн и военных парадов. К слову, ЗИЛ-131 – это не только тентованный борт, в котором перевозят людей и штучные грузы. На базе этого грузовика было выпущено много различной спецтехники как для армии, так и для гражданских нужд. Например, пожарные машины, мобильные узлы связи, системы «Град», седельные тягачи для стратегических ракет, лесовозы, автовышки и др.

Одной из существенных характеристик ЗИЛ-131 является повышенная проходимость. Такое требование обосновано, ведь армейскому грузовику приходится колесить не только по автострадам с твердым покрытием, но и по пересеченной местности, часто размичканной дождями и гусеницами. В соответствии со своим предназначением ЗИЛ-131 оснащен полноприводной трансмиссией и высоким клиренсом – 330 мм. Способен проходить брод глубиной более метра и преодолевать крутые подъемы до 30 градусов. Грузоподъемность армейского грузовика не рекордная, но достаточная для выполнения возложенных задач (см. таблицу).

Видеообзор

ЗИЛ 131 в таблицах и цифрах

ЗИЛ-131 и его технические характеристики можно проиллюстрировать с помощью таблицы:

Снаряженная масса6135 кг

для модификаций с лебедкой 6375 кг

Грузоподъемность3,5 т по грунтам

5 т по твердому покрытию

Допустимая масса прицепапо шоссе 6,5 т

по грунту 4 т

Запас хода без дозаправки630 км
Скорость по шоссе85 км/ч
Топливная система2*170 л
Расход топливав среднем 50 л/100 км
Колесная формула6:6
КПП5-ступенчатая «механика»

Параметры двигателя:

ТипКарбюраторный, 4-тактный, 8-цилиндровый с подогревателем
Тип топливаБензин
Объем6 л
Мощность150 л. с. или 110 кВт

Габаритные размеры:

Длина от переднего бампера до заднего края кузова7040 мм
Ширина2500 мм
Высота кабины2480 мм
Высота тента2975 мм
Дорожный просвет330 мм

Известные модификации:

ЗИЛ-131Базовая (бортовая платформа)
ЗИЛ-131АВариант с неэкранированным электрооборудованием
ЗИЛ-131ВСедельный тягач для перевозки крупногабаритных грузов массой до 12 т
ЗИЛ-131ДВоенные и гражданские самосвалы
ЗИЛ-131Н1Версия со 105-сильным дизельным мотором
ЗИЛ-131Н2Этот вариант оснащался уже 132-сильным дизелем
ЗИЛ -131СВерсия грузовика для Крайнего Севера: кабина имела систему автономного отопления, усиленную теплоизоляцию и двойные стекла; на автомобиле использовалась морозостойкая резина
ЗИЛ-131ХГрузовик для степных и пустынных ландшафтов, часто с соответствующим камуфляжем
ЗИЛ-131-137БМногозвенный автопоезд для особо крупных перевозок

Несколько слов о кабине и кузове

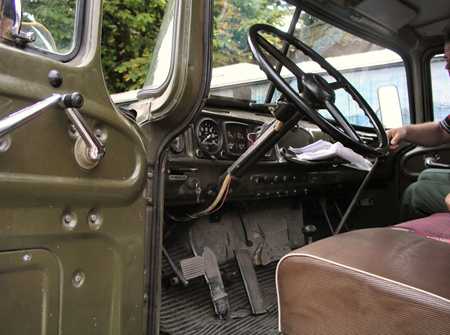

Кабина ЗИЛ-131 капотная, цельнометаллическая. Интерьер выполнен в суровом советском стиле, без «буржуазных» излишеств, но со всем необходимым функционалом. Имеются и теплоизоляция, и освещение, и электронная приборная панель. Количество посадочных мест – три. Кресло водителя и 2 пассажирских сидения раздельные, что делает возможным их независимое регулирование. Подвеска под кабиной жесткая, так что трясти будет всегда. Если говорить о доступе к двигателю, то в капотной кабине это не представляет проблемы – достаточно просто поднять крышку капота.

Кабина ЗИЛ 131

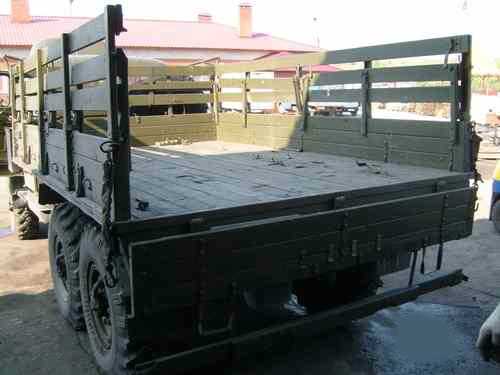

Борта кузова деревянные, глухие. Погрузка осуществляется через откидной задний борт. При необходимости на кузов монтируются металлические дуги, на которые натягивается защитный тент. По бокам расположены откидные скамейки для перевозки личного состава. В комплекте идет съемная скамейка на 8 человек. Итого в кузове можно организовать 24 места для сидения.

Кузов ЗИЛ 131

Советской промышленности уже нет, а ее плоды остались

С 1966 до начала 90-х было выпущено более 1 миллиона автомобилей ЗИЛ-131 различных модификаций. Они использовались не только в советском хозяйстве и Вооруженных Силах, но и широко поставлялись за границу для поддержки товарищей по социалистическому лагерю. До сих пор в странах Африки и Средней Азии можно увидеть продукты советского автопрома. Армия Северной Кореи на 100% оснащена советскими ЗИЛами. Проверенные временем, эти транспорты доказали свою долговечность и пригодность к любым климатическим и дорожным условиям.

naperevoz.ru

131 - это... Что такое ЗИЛ-131?

ЗиЛ-131

Общие данные

Годы пр-ва:1966—2002 (АМУР-н.в.)
Иные обозначения:АМУР 531340
ЗиЛ-131
Производитель:ЗиЛ
Марка:ЗиЛ-131
Тип:Бензиновый
Объём:5969 см3
Максимальная мощность:150 л.с., при 3200 об/мин
Максимальный крутящий момент:402 Н·м, при 2000 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Диаметр цилиндра:100 мм
Ход поршня:95 мм
Cтепень сжатия:6,5
Система питания:карбюратор
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:чугун
Материал ГБЦ (англ.)русск.:алюминий
Тактность (число тактов):4
Порядок работы цилиндров:1-5-4-2-6-3-7-8
Рекомендованное топливо:А-76
механическая 5-ступ.
Производитель:ЗИЛ
Модель:130
Тип:механическая
Число ступеней:5-ступ.
Передаточные отношения:
1 передача:7,44
2 передача:4,10
3 передача:2,29
4 передача:1,47
5 передача:1,00
Задняя передача:7,09
Переключение:напольный рычаг
Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача - 2,08; 2 передача - 1,00. Главная передача ведущих мостов - двойная, передаточное число - 7,34.

Характеристики

Массово-габаритные

Высота:2480 (с тентом 2970) мм
Колея задняя:1820 мм
Колея передняя:1820 мм

Динамические

Макс. скорость:85 км/ч

На рынке

Предшественник

Предшественник

Преемник

Преемник

Другое

Грузоподъёмность:5000 кг
Объём бака:2х170 л

ЗиЛ-131 — армейский грузовик Московского автозавода имени Лихачёва, основная модель. Являлась заменой грузовика ЗиЛ-157. Значительная часть этих машин производилась для Советской Армии.

Технические характеристики

  • Колёсная формула 6×6
  • Снаряжённая масса:
    • без лебёдки — 6135 кг
    • с лебёдкой — 6375 кг
  • Полная масса:
    • без лебёдки — 10 185 кг
    • с лебёдкой — 10 425 кг
  • Грузоподъёмность:
    • по грунту — 3500 кг
  • Допустимая масса прицепа:
    • по дорогам — 6500 кг
    • по грунту — 4000 кг
  • Дорожный просвет:
    • под передней осью — 330 мм
    • под задней осью — 355 мм
  • Подвеска:
    • передняя — рессорная
    • задняя — балансирная рессорная
  • Расход топлива на 100 км и скорости 60 км/ч — 49.5 л
  • Запас хода — 850 км
  • Радиус разворота — 10,8 м
  • Тормозной путь со скорости 50 км/ч — 29 м

Кузов — деревянная платформа с откидным задним бортом, в решётках боковых бортов предусмотрены откидные скамейки на 16 посадочных мест, имеется дополнительная средняя съёмная скамейка на 8 мест, кузов накрывается тентом на устанавливаемые дуги. В отличие от ЗиЛ-157 в ЗиЛ-131 был применен электропневматический привод включения переднего моста. Передний мост можно было включить тумблером на панели приборов, а при включении рычагом понижающей передачи в раздаточной коробке, от установленного в механизме выключателя принудительно включался пневмопривод включения переднего моста. В КПП на 2-й и 4-й передаче имелись замки, предотвращающие самопроизвольное выключение передачи, например при торможении двигателе на спуске. Была применена бесконтактная система зажигания с электронным коммутатором, более мощный генератор переменного тока. В случае выхода из строя электронного коммутатора, имелся аварийный вибратор, позволяющий двигаться своим ходом до 30 часов.

История и модификации

ЗиЛ-131 выпускался с 1966 до 1986, в 1986 году появился модернизированный вариант — ЗиЛ-131Н. Модернизированный вариант выпускался как с карбюраторным двигателем (ЗиЛ-131Н), так и с различными дизельными двигателями (ЗиЛ-131Н1 и ЗиЛ-131Н2).

Для ЗиЛ-131 (ЗиЛ-131Н) существовали основные варианты машины (с лебёдкой и без неё):

  • Автомобиль с неэкранированным негерметичным электрооборудованием обозначался ЗиЛ-131А, а с 1986 года производился как ЗиЛ-131НА.
  • Седельный тягач ЗиЛ-131В, а ЗиЛ-131НВ — выпускался с 1986 года. Полноприводный автопоезд ЗиЛ-137-137Б (10×10), состоявший из седельного тягача ЗиЛ-137 и двухосного десятитонного полуприцепа с активными осями ЗиЛ-137Б. Некоторые армейские тягачи ЗиЛ-131В (предназначенные главным образом для зенитно-ракетных войск в качестве тягачей для транспортировки ракет) имели двигатели повышенной мощности с цилиндропоршневой группой ЗиЛ-375.
  • Для холодного климата ЗиЛ-131С, ЗиЛ-131НС, ЗиЛ-131АС, ЗиЛ-131НАС, ЗиЛ-131НВС.

Также большой объём в производстве занимало шасси для монтажа различного специального оборудования. На шасси ЗиЛ-131 выпускались топливозаправщики АТЗ-3,4-131, АТЗ-4,4-131, АТЗ-4-131, маслозаправщики МЗ-131, автоцистерны АЦ-4,0-131, АЦ-4,3-131 и другие[1]

Производство ЗиЛ-131Н в Москве было прекращено в 1994 году в связи с началом выпуска ЗиЛ-4334, но на Уральском автомоторном заводе производство ЗиЛ-131Н продолжалось до 2002 года, там его сменил ЗиЛ-433420. Уральским автомоторным заводом после 2002 года выпускался полный аналог ЗиЛ-131Н под маркой АМУР-521320, в том числе и с дизельным двигателем, причем шасси для спецтехники (пожарные машины и т. п.) выпускается до сих пор.

  • Специализированный автомобиль армии ГДР на шасси ЗиЛ-131

  • Пожарная автоцистерна АЦ-3,0-40(131)М9-АР-01 на шасси ЗиЛ-131 производства «Пожтехника-Поморье», Архангельск

  • 500-км марш украинской армии на ЗиЛ-131

  • ЗиЛ-131. Вооружённые силы России

  • ЗиЛ-131. Вооружённые силы России

В кино

В игровой и сувенирной индустрии

Пожарный ЗиЛ-131

Масштабные модели автомобилей ЗиЛ-131 и его модификации (с тентом, цистерна, пожарная) в масштабе 1:43 выпускаются на казанском заводе «Элекон». Кроме того, китайской фирмой "Технопарк" выпускается ЗиЛ-131 в исполнении "бортовой", "самосвал" и "автокран" в различных расцветках.

Примечания

  1. Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — ISBN 5-7030-0226-5

Ссылки

Шаблон:Автомобили ЗиЛ

dic.academic.ru

Описание и технические характеристики ЗИЛ 131 | Зил бычок

ЗИЛ 131 бы специально разработан для советской армии, вместо устаревшего ЗИЛа 157. 1966 год был годом начала выпуска грузового автомобиля этой марки. В течении 20 лет без перебоев выпускался ЗИЛ 131. Но в 1986 году разработали еще более усовершенствованную модель, которая стала называться ЗИЛ 131Н. Эта модель выпускалась, как с бензиновым двигателем ЗИЛ 131Н1, так и с несколькими вариантами дизельных двигателей.

Такие грузовики, в зависимости от дизельного мотора, имели следующую маркировку: ЗИЛ 131Н1 и ЗИЛ 131Н2.

Выпускались ЗИЛы 131 в нескольких вариантах. К ним можно отнести грузовики, в которые встроено неэкранированное негерметичное электрооборудование. Также ЗИЛ 131 выпускался, как автомобиль для перевозки ракет, и разрабатывались специально для зенитно-ракетный войск. Такой автомобиль имел маркировку 131В. ЗИЛ не обошел вниманием и седельные тягачи ЗИЛ 131В и ЗИЛ 131НВ, которые также начали выпускаться с 1986 года. Производство ЗИЛов 131 было рассчитано и на экспорт, основная страна была ГДР.

Салон зил 131

Для регионов, где в основном преобладали низкие температуры, выпускались следующие модели ЗИЛ 131: ЗИЛ-131С, ЗИЛ-131НС, ЗИЛ-131АС, ЗИЛ-131НАС, ЗИЛ-131НВС. также шасси ЗИЛ 131 было разработано таким образом, чтобы на него можно было установить спецоборудование, такое как цистерну, топливозаправщики и маслозаправщики.

Габариты зил 131

Грузовой автомобиль ЗИЛ 131 выпускался в Москве и на Урале. В Москве было прекращено производство ЗИЛ 131 в 1994 году, потому что была разработана новая модель ЗИЛ 4334. На Уральском же заводе ЗИЛ 131Н выпускали до 2002 года. Там его также сменила модель ЗИЛ 433420. Но сейчас Уральский автомоторный завод выпускает грузовые автомобили марки АМУР 521320, с шасси, разработанным для специализированной техники, такой, как пожарные автомобили и прочее.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Грузоподъемность:
по всем видам дорог и местности    3750 кг.
по дорогам с асфальтобетонным покрытием (без прицепа)    5000 кг.
Снаряж. масса (без лебедки)    6135 кг.
В том числе:
на переднюю ось    2750 кг.
на тележку    3385 кг.
Полная масса    10185 кг.
В том числе:
на переднюю ось    3060 кг.
на тележку    7125 кг.
Допустимая полная масса прицепа при массе груза автомобиля    3750 кг:
по всем видам дорог и местности    4150 кг.
по дорогам с асфальтобетонным покрытием    6500 кг.

Приведенные ниже показатели даны для автомобиля полной массой 10185 кг и автопоезда с прицепом полной массой 4150 кг.
Макс, скорость автомобиля    85 км/ч.
То же, автопоезда    75 км/ч.
Время разгона автомобиля до 60 км/ч    50 с.
То же, автопоезда    80 с.
Выбег автомобиля с 50 км/ч    450 м.
Макс. преодолеваемый подъем автомобилем    60 %
То же, автопоездом    36 %
Тормозной путь автомобиля с 50 км/ч    25 м.
То же, автопоезда    25,5 м.
Контрольный расход топлива, л/100 км, при скорости 60 км/ч:
автомобиля    35,0 л.
автопоезда    46,7 л.
Глубина преодолеваемого брода с твердым дном при номинальном давлении воздуха в тинах:
без подготовки    0,9 м.
с предварительной подготовкой (автомобиля ЗИЛ-13 1Н) продолжительностью не более 20 мин    1,4 м.
Радиус поворота:
по внешнему колесу    10,2 м.
габаритный    10,8 м.

Так вот, этот АМУР является точной копией ЗИЛ 131.
Теперь поговорим о технических характеристиках грузового авто ЗИЛ 131. ЗИЛ 131 имеет 6 колес, все они являются ведущими.

Масса снаряженного автомобиля с лебедкой составляет 6.375 т., без лебедки – 6.135 т.

Полная масса с лебедкой составляет 10 т. 425 кг., без лебедки соответственно на 240 кг. меньше.

Максимальный груз, который допустимо перевозить ЗИЛу 131 достигает 3.5 тонн, но по грунтовым дорогам.

Двигатель зил 131

Если грузовики ЗИЛ 131 оснащены прицепом, то максимальная масса загруженного прицепа должна быть не больше 4 т., если автомобиль ездит по грунту, и не больше 6.5 тонн, если перевозка проходит по дорогам. Расстояние от земли до передней оси составляет 33 см., а до задней – 35.5 см. На передних колесах установлены обычные рессоры, а на задних — балансирные. Одна заправка рассчитана на 850 км. При скорости 60 км/ч, грузовик потребляет 49.5 литров топлива на 100 км. Радиус разворота имеет 10.8 метров. Расстояние, пройденное грузовиком с начала торможения при скорости 50 км/ч, до полной остановки составляет 29 метров. Максимальная скорость разгона составляет 85 км/ч.

Тюнинг зил 131

Грузовой автомобиль ЗИЛ 131 имеет раздаточную коробку с 2-мя передачами, а также коробку передач с 5-ю ступенями. Двигатель состоит из 8 цилиндров. При желании можно отключить переднюю ось, и ведущим будут только задние мосты.
В качестве кузова используется деревянная платформа, на которой установлены откидные скамейки, а также съемная скамейка, предусмотренная в середине кузова. Общая пассажировместимость, с учетом съемной скамейки, составляет 24 человека. Кузов также можно накрыть тентом в ненастную погоду, используя специальные установочные дуги.

Хоть автомобиль и снят с производства, его часто можно встретить на улицах города.

www.zil-bychok.ru

ЗИЛ-131Н Википедия

ЗИЛ-131

Общие данные

Иные обозначенияАМУР 531340, АМУР 531350

ЗИЛ-131

Производитель:ЗИЛ
Марка:ЗИЛ-131
Тип:Бензиновый
Объём:5969 см3
Максимальная мощность:150 л. с., при 3200 об/мин
Максимальный крутящий момент:402 Н·м, при 2000 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:16
Расход топлива при смешанном цикле:49,5 л/100 км
Диаметр цилиндра:100 мм
Ход поршня:95 мм
Степень сжатия:6,5
Система питания:карбюратор
Охлаждение:жидкостное
Клапанной механизм:OHV
Материал блока цилиндров:чугун
Материал ГБЦ:алюминий
Тактность (число тактов):4
Порядок работы цилиндров:1-5-4-2-6-3-7-8
Рекомендованное топливо:А-76
механическая 5-ступ.
Производитель:ЗИЛ
Модель:130
Тип:механическая
Число ступеней:5
Передаточные отношения:
1 передача:7,44
2 передача:4,10
3 передача:2,29
4 передача:1,47
5 передача:1,00
Задняя передача:7,09
Переключение:напольный рычаг
Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача - 2,08; 2 передача - 1,00. Главная передача ведущих мостов - двойная, передаточное число - 7,34.

Характеристики

Массово-габаритные

Высота2480 (с тентом 2970) мм
Колея задняя1820 мм
Колея передняя1820 мм

На рынке

Предшественник

Предшественник

Преемник

Преемник

Другое

Грузоподъёмность5000 кг
Объём бака2×170 л

ЗИЛ-131 — советский и российский грузовой автомобиль повышенной проходимости Московского автозавода имени Лихачёва, основная модель. Являлся заменой грузовика ЗИЛ-157. Значительная часть этих машин производилась для Советской Армии.

Технические характеристики

  • Снаряжённая масса:
    • без лебёдки — 6135 кг
    • с лебёдкой — 6375 кг
  • Полная масса:
    • без лебёдки — 10 185 кг
    • с лебёдкой — 10 425 кг
  • Грузоподъёмность:
    • по грунту — 3500 кг
  • Допустимая масса прицепа:
    • по дорогам с твёрдым покрытием — 6500 кг
    • по грунту — 4000 кг
  • Запас хода — 630 км
  • Радиус разворота — 10,8 м
  • Тормозной путь со скорости 50 км/ч — 29 м

Кузов — деревянная платформа с откидным задним бортом, в решётках боковых бортов предусмотрены откидные скамейки на 16 посадочных мест, имеется дополнительная средняя съёмная скамейка на 8 мест, кузов накрывается тентом на устанавливаемые дуги. В отличие от ЗИЛ-157, на ЗИЛ-131 установлен V-образный 8-цилиндровый двигатель мощностью 150 л. с., унифицированный с двигателем автомобиля ЗИЛ-130, гидроусилитель рулевого управления, был применён электропневматический привод включения переднего моста. Передний мост можно включить тумблером на панели приборов, а при включении рычагом понижающей передачи в раздаточной коробке от установленного в механизме выключателя принудительно включался пневмопривод включения переднего моста. В КПП на 2-й и 4-й передаче имеются замки, предотвращающие самопроизвольное выключение передачи, например при торможении двигателем на спуске. Была применена бесконтактная система зажигания с электронным коммутатором, более мощный автомобильный генератор переменного тока. На случай выхода из строя электронного коммутатора имеется аварийный генератор импульсов, позволяющий двигаться своим ходом до 30 часов без существенной потери динамики.

История и модификации

В 1960-м году предлагался вариант с более высокой проходимостью, ЗИЛ-132, но в серию он не пошел. ЗИЛ-131 выпускался с 1966 до 1986, в 1986 году появился модернизированный вариант — ЗИЛ-131Н. Модернизированный вариант выпускался как с карбюраторным двигателем (ЗИЛ-131Н), так и с различными дизельными двигателями (ЗИЛ-131Н1 и ЗИЛ-131Н2). Модернизированный бензиновый двигатель ЗИЛ-508.10 отличался увеличенной степенью сжатия, позволяющей эксплуатировать автомобиль на более высокооктановом топливе А-76 и АИ-93, винтовыми впускными каналами в ГБЦ.

Для ЗИЛ-131 (ЗИЛ-131Н) существовали основные варианты машины (с лебёдкой и без неё):

  • Автомобиль с неэкранированным негерметичным электрооборудованием обозначался ЗИЛ-131А, а с 1986 года производился как ЗИЛ-131НА.
  • Седельный тягач ЗИЛ-131В, а ЗИЛ-131НВ — выпускался с 1986 года. Полноприводный автопоезд ЗИЛ-137-137Б (10 × 10), состоявший из седельного тягача ЗИЛ-137 и двухосного десятитонного полуприцепа с активными осями ЗИЛ-137Б. Некоторые армейские тягачи ЗИЛ-131В (предназначенные главным образом для зенитно-ракетных войск в качестве тягачей для транспортировки ракет) имели двигатели повышенной мощности с цилиндропоршневой группой ЗИЛ-375.
  • Для холодного климата ЗИЛ-131С, ЗИЛ-131НС, ЗИЛ-131АС, ЗИЛ-131НАС, ЗИЛ-131НВС.

Также большой объём в производстве занимало шасси для монтажа различного специального оборудования. На шасси ЗИЛ-131 выпускались топливозаправщики АТЗ-3,4-131, АТЗ-4,4-131, АТЗ-4-131, маслозаправщики МЗ-131, автоцистерны АЦ-4,0-131, АЦ-4,3-131 и масса других[1]. Специально для армейских вариантов мастерских и лабораторий были разработаны стандартные кузова-фургоны КУНГ К-131 и КМ-131. Также некоторые спецавтомобили на базе ЗИЛ-131 имеют полную массу свыше официально разрешённой: например, аэродромный передвижной агрегат АПА-50М имеет массу 10950 кг, АПА-35-2В - 11370 кг.

Производство ЗИЛ-131Н в Москве было прекращено в 1994 году в связи с началом выпуска ЗИЛ-4334, но на Уральском автомоторном заводе производство ЗИЛ-131Н продолжалось до 2002 года, там его сменил ЗИЛ-433420. Уральским автомоторным заводом после 2002 года выпускался полный аналог ЗИЛ-131Н под маркой АМУР-521320, в том числе и с дизельным двигателем, причем шасси для спецтехники (пожарные машины и т. п.) выпускается до сих пор. Основное отличие ЗИЛ-131Н от других ЗИЛов, это возможность установки на нём бурильно-крановой установки (БКМ-313), с глубиной бурения 3 м. Также имеется ЗИЛ-131НА с установкой БКМ-313, у которого глубина бурения 5 м.

  • Специализированный автомобиль армии ГДР на шасси ЗИЛ-131

  • Пожарная автоцистерна АЦ-3,0-40(131)М9-АР-01 на шасси ЗИЛ-131 производства «Пожтехника-Поморье», Архангельск

  • 500-км марш украинской армии на ЗИЛ-131

  • ЗИЛ-131. Вооружённые силы России

  • ЗИЛ-131. Вооружённые силы России

  • Вид на двигатель слева

  • Вид на двигатель справа

  • Манометр и кран регулирования давления воздуха в шинах, спидометр

Серийные пожарные автомобили на базе ЗИЛ-131

  • АЦ-40 (131), модель 137
  • АЦ-40/3 (131С), модель 153
  • АЦ-2,4-40 (131) 007-ИР
  • АЦ-2,5-40 (131Н)-6ВР
  • АЦ-3,0-40 (131)М9-АР-01
  • АЦ4-10 (131)
  • АР-2(131), модель 133
  • АЛП-40 (131), модель 223
  • АЛ-30 (131), модель ПМ-506
  • ПНС-110 (131), модель 131
  • АА-40 (131), модель 139
  • АГВТ-100 (131), модель 141

В сувенирной индустрии

  • Масштабные модели автомобилей ЗИЛ-131 и его модификации (с тентом, цистерна, пожарная) в масштабе 1:43 выпускаются на казанском заводе «Элекон». Кроме того, китайской фирмой «Технопарк» выпускается ЗИЛ-131 в исполнениях «бортовой», «самосвал» и «автокран». Украинская фирма ICM изготавливает сборные модели ЗИЛ-131 в масштабе 1:72, а с 2014 года и в масштабе 1/35.
  • В апреле 2013 года производитель SSM (Start Scale Models) предоставил модель бортового грузовика ЗИЛ-131 цвета хаки. Также этот производитель выпустил экспортный вариант бортового грузовика бежевого цвета.
  • В конце 2014 года производитель Автоистория выпустил модель ЗИЛ-131 в пяти различных вариантах

Примечания

  1. Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — ISBN 5-7030-0226-5.

Ссылки

wikiredia.ru

Грузовой автомобиль ЗИЛ-131







К началу 60-х годов прошлого века армейский полноприводный грузовой автомобиль ЗИС-151 и его модификация Зил-157, созданные на основе грузовых автомобилей американского производства, поставляемых в Советский Союз по программе ленд-лиза, окончательно устарели и не удовлетворяли потребности вооруженных сил. В 1956 г. было принято решение о разработке и последующего производства на ЗИЛе серии унифицированных грузовых автомобилей военного и общего предназначения. Работа над проектированием армейского полноприводного автомобиля началась в КБ ЗИЛа под руководством главного конструктора А.М. Кригера сразу же по окончанию испытаний ЗИЛ-157. Основные новаторские идеи и конструкторские решения были уже отработаны сотрудниками КБ при создании эксперементального автомобиля ЗИЛ-128, поэтому работа продвигалась быстро и уже в конце 1956 г. был построен опытный образец ЗИЛ-131 (так стал называться новая машина) с рядным шестицилиндровым двигателем. В 1959 г. состоялись заводские и государственные испытания опытных образцов ЗИЛ-131, которые проходили достаточно успешно. Серийное производство планировалось организовать к началу 1961 г., однако из-за проблем, в основном технологического характера, первый серийный автомобиль был собран на конвейере ЗИЛа только в 1967 г. ЗИЛ-131 имел классическую капотную компоновку, оснащался V - образным восьмицилиндровым карбюраторным двигателем ЗИЛ-131, был полноприводным, предусматривался механизм отключения переднего моста. На машине устанавливался пеномасленный воздушный фильтр, однодисковое сухое сцепление, коробка передач пятиступенчатая с синхронизатором,  двухступенчатая раздаточная коробка. Рулевое управление оборудовалось гидроусилителем. Рабочий тормоз барабанный на все колеса с пневматическим приводом. Часть выпускаемых автомобилей оборудовались лебедкой. На ЗИЛе были разработаны и серийно выпускались следующие модификации ЗИЛ-131: ЗИЛ-131А - модификация с неэкранированным электрооборудованием, ЗИЛ-131В - седельный тягач, ЗИЛ-131Н - модернизированный вариант базовой машины с двигателем ЗИЛ-5081 (выпускался с 1986 г.), ЗИЛ-131НА - модернизированный вариант с неэкранированным электрооборудованием, ЗИЛ-131НВ - седельный тягач на базе ЗИЛ-131Н, ЗИЛ-131Н1 и ЗИЛ-131Н2 - модификации с дизельным двигателем. ЗИЛ-131 послужил шасси для разработки целого ряда боевых и специальных машин, таких как боевые машины реактивной артиллерии БМ-13НММ, БМ-14, БМ-21 "Прима", универсальный минный заградитель, транспортно-заряжающие машины зенитных ракетных комплексов, специальные машины, автотопливозаправщики и т. д.  Автомобиль выпускался с 1967 по 1990 г. на ЗИЛе и по 2002 г. на Уральском автомоторном заводе. Всего было изготовлено 998429 ЗИЛ-131 всех модификаций. Машина поставлялась на экспорт во все страны социалистического лагеря и во многие государства Азии и Африки.

Тактико-технические характеристики



№№

п.п.

                                                      Наименование характеристики  Единицы измерения  Значения характеристик
1Количество мест в кабине  3
2Колесная формула 6х6
3Число передач 5х2
4Масса полнаякг10 425
5Грузоподъемностькг5000
6Максимальная скоростькм/ч90
7Мощность двигателя: ЗИЛ-131л.с.150
8Объем двигателясм³5996
9Общая емкость топливных баковл340
10Расход топлива на 100 км путил51
11Колесная базамм4600
12Колеямм1820
13Длина по корпусамм7040
14Ширинамм2500
15Высота по кабинемм2480
16Дорожный просветмм330-355
17Радиус разворотам10,2
18Запас хода по топливукм850





cris9.armforc.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
