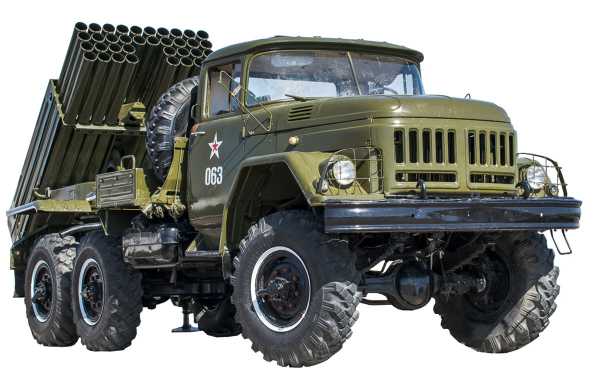

Фото: РСЗО «Град-1» на базе ЗиЛ-131. Подборка-8
Фото: РСЗО «Град-1» на базе ЗиЛ-131. Подборка-7
Фото: АРС-14 на базе ЗИЛ-131. Подборка-6
Фото: ТРМ-90 на шасси ЗИЛ-131. Подборка-5
Фото: ЗИЛ-131. Подборка-3
Фото: БМ-13НММ / 2Б7Р / «Катюша» на шасси ЗИЛ-131. Подборка-4
Фото: АПА-50М на базе ЗИЛ-131. Подборка-2
Фото: ЗИЛ-131. Подборка-1

ЗиЛ-131-советский грузовик повышенной проходимости выпускавшегося с 1966 по 2002 год. Выпуска грузовика был налажен на Московском Заводе имени Лихачева ЗиЛ. Грузовик должен был прийти на смену грузовику ЗиЛ-157.  Грузовик предназначен для перевозки грузов и буксировки прицепов/орудий по шоссейным и грунтовым дорогом, а также бездорожью. Имеет грузовое отделение приспособлено для перевозки людей в деревянном кузове со складными скамейками вдоль бортов. Основным эксплуатантом грузовика стала армия и промышленные предприятия Советского Союза. Поставлялся на экспорт в дружественные страны Советского Союза.

История создания

История производства грузовика началась в 1956 году, когда конструкторы ЗиЛа представили партийным чиновникам опытный образец ЗиЛ-131 созданный на базе ЗиЛ-132. Параллельно с ЗИЛ-131 разрабатывался грузовик ЗиЛ-130. Грузовик успешно прошел испытания на автомобильных полигонах и различные климатические тесты. В 1961 году грузовик планировалось запустить в массовое производство, но из-за различных бюрократических проблем производство задержалась на пять лет. За время задержки грузовик продолжался совершенствоваться, о чем говорит первая модернизации машины спустя 20 лет производства. Во время проектирования ближайшим конкурентом ЗиЛ-131 был ЗиЛ-132 с колесной формулой 6х6 имевший равноудаленные мосты с более широкими колесами. Тактик-технические характеристики ЗиЛ-132 были выше, чем у ЗиЛ-131, но ЗИЛ-131 был дешевле и проще в производстве. Хоть и ЗИЛ-131 должен был заменит ЗИЛ-157 (года производства 1958-1994) им было суждено производиться вместе в одних и тех же цехах московского завода ЗИЛ на протяжении 25 лет. Производство ЗИЛ-131Н продолжалось до 1994 на московском заводе ЗИЛ (по некоторым данным до 1990 года), производство грузовика прекращено с началом производства ЗИЛ-4334. Производство грузовика было продолжено в Новоуральске на автомобильном заводе АМУР до 2010 года, с 2003 года была начато производство грузовика АМУР-531350, грузовик представлял копию ЗИЛ-131, но с дизельным двигателем. Производство ЗИЛ-131 было полностью завершено на заводе АМУР в 2011 после его банкротства. Шасси грузовика стала платформой для создания множества фургонов и специальной техники для военных и гражданских нужд. В 1974 машина была удостоена Государственного знака качества.

На грузовом шасси ЗИЛ-131 можно встретить автокраны, военные КУНГи (командные, радиостанции, мобильные мастерские и т.д.), машины для обслуживания аэродромов и самолетов, пожарные машины, военные грузовики для перевозки личного состава, РСЗО «Град-1» и «Катюша» и т.д. КУНГи военных ЗИЛ-131 оборудовались фильтровентиляционной установкой ФВУА-100Н-12, способная очищать воздух от радиоактивной пыли и газовых отравляющих веществ, при этом создается избыточное давление, которое не позволяет проникать воздух с улицу в кузов через щели.
За время производства было выпущено 998 429 грузовиков ЗИЛ-131 и его модификаций. С 1987 по 2007 год было произведено 52 349 грузовиков ЗИЛ-131Н. Максимальный объем производства грузовика пришёлся в 1980-ые годы, ежегодно завод выпускал с конвейера почти по 50 000 ЗИЛ-131 в год. Над производством грузовиков на заводе трудился штат из 120 000 сотрудников. Во время Афганской войны военные грузовики ЗИЛ-131 стали кустарно вооружать зенитными пушками ЗУ-23-2 или автоматическими миномётами «Василек», данный способ кустарной модернизации продолжали использовать во время двух Чеченских компаний и во время военного конфликта на Востоке Украины.

Конструкция

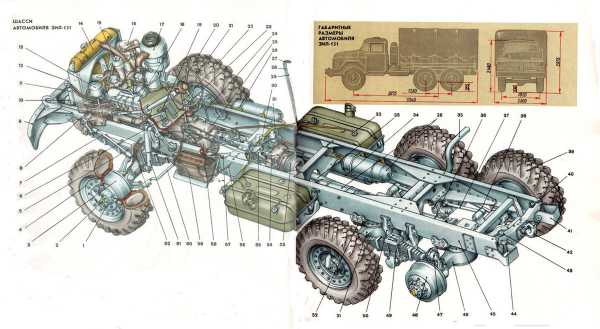

1  — ведущий   фланец   цапфы   поворотного  кулака 2 — шинный  кран 3 — тормозной  барабан  переднего колеса 4 — переднее колесо с пневматической шиной переменного давления 5—продольная листовая рессора 6—педаль  сцепления 7 — продольная  рулевая  тяга 8 — рулевой  механизм 9 — передний буфер 10 — лебедка  барабанного  типа с  червячным  редуктором 11  —трубчатый  масляный  радиатор смазки  двигателя 12 — масляный радиатор гидроусилителя рулевого  управления 13 — бачок  насоса  гидроусилителя 14 —- радиатор  охлаждения двигателя 15 — маслоналивная   горловина  с  фильтром  вентиляции  картера  двигателя 16 — компрессор  пневматической системы привода  тормозов и  централизованной  подкачки  шин 17 — воздушный  фильтр 18 — двигатель 19 — педаль  ножного  тормоза 20 — рулевое  колесо 21  — рычаг  коробки  передач 22 — рычаг  переключения  передач раздаточной  коробки 23  — педаль  управления  дроссельной заслонкой  карбюратора 24  — рычаг  включения  лебедки 25 — рычаг  ручного  тормоза 26 — воздушный баллон для сжатого воздуха 27  — трубка  вентиляции  картера коробки  передач 28 — трубка  выпуска  воздуха  из  воздухораспределительного  клапана 29 — трубка  подвода  воздуха в  топливные баки 30 — задний  кронштейн  установки кабины  31  — электромагнитный  воздухораспределительный клапан для автоматического включения переднего ведущего  моста 32 — топливный бак 33 — карданный  вал  привода среднего ведущего  моста 34  — глушитель  шума  выпуска отработавших   газов 35  — труба  глушителя 36 — карданный  вал  привода  заднего моста 37  — верхняя  реактивная  штанга подвески  заднего  моста 38 — нижняя  реактивная штанга  подвески 39 — заднее  колесо 40 — розетка  для  переносной  лампы 41  — задний  буфер  рамы

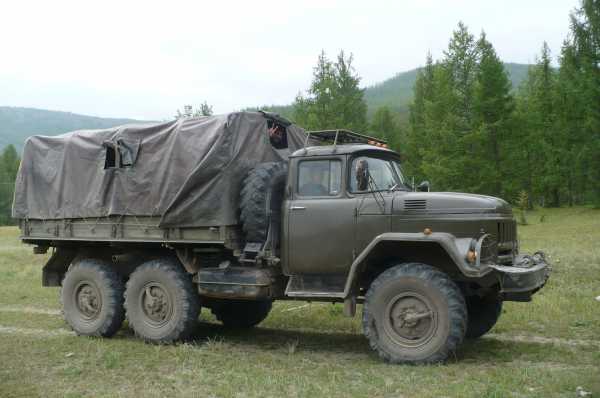

ЗиЛ-131 представляет собой рамный грузовой автомобиль с колесной формулой 6х6. Все ТТХ создавались изначально под военные нужды, что подразумевает достаточно мощный мотор и крепкой рамой, возможность буксировки орудий и преодолевание водных препятствий в брод. Масса машины 6135 кг, грузоподъемность 5 тонн по шоссе и 3,5 тонны по грунтовым дорогам. Машина пригодна для эксплуатации во всех условиях, включая тропические, в любое время года при температуре от -40 до +55 градусов Цельсия. Машина оснащена 5 ступенчатой коробкой передачи с возможностью выбора понижающей передачи (1-ая передача используется при большой загруженности или подъеме в гору), передний привод можно отключать с помощи коробки передачи или электропневматическим приводом с помощи тумблера из кабины авто. Кабина авто представляет из себя цельнометаллический кузов в котором размещается водитель и два пассажира на отдельном двойном диване, под которым располагается небольшой багажник. Первые кабины для ЗИЛ-131 использовались от ЗИЛ-130, были заменены по просьбе военных. И наоборот  Кабина термоизолирована, для отопления салона используется печка, использующая систему охлаждения двигателя. Панорамное лобовое стекло из двух частей обеспечивает хорошую обзорность водителю и пассажирам. Механические дверные стеклоподъемники и форточки служат для вентиляции автомобиля. Машина оборудована предпусковым подогревателем Т-100, который подогревает двигатель для старта в течении 2 минут при минус 30 градусах. Для фильтрации используется масленый фильтр. Так как машина должна преодолевать броды все электрическое оборудование имеет герметизацию, как и многие другие агрегаты. Система газоотвода и глушители изготавливаются из чугунных металлов для увеличения ресурса, когда система оказывается в воде во время преодоления водного препятствия.

Машина обладает отличными характеристиками для езды по бездорожью за счет полного привода 6х6 с возможностью регулировки давления на грунт с помощи централизованной подкачки шин из кабины машины прямо во время движения. Централизованная подкачка шин повышает живучесть машины во время прокола/прострела колеса, подкачивая повреждённое колеса пока машина не доберётся до безопасного места или автомастерской. Многие машины оборудовались механической лебедкой (длина троса 50 метров) с отбором мощности от коробки передачи, что делало лебедку не «убиваемой» при полном погружении в грязь и воду. Мосты установленным на полуэллиптические рессоры с реактивными штангами. Тормоза-барабанные, пневматические.
Как правило на ЗИЛ-131 ставился карбюраторный 8-и цилиндровый V-образный двигатель объемом 6,28 литра. Мощность двигателя составляет 150 л.с., «пожирает» бензин А-76 из двух баков по 170 литров. Расход топлива по шоссе составляет 35 литров на 100 км и 60-70 литров при езде по пересеченной местности. Расход топлива при максимальной загрузке по бездорожью достигает 100 литров на 100 км. Запас хода 600-630 км. Двигатель обеспечивает максимальную скорость 85 км/час, крейсерскую скорость 50-60 км/час.

Основные модификации:

  • ЗИЛ-131А-автомобиль имеет упрощенную сборку, посредством замены герметичных-экранированных электроприборов простыми приборами. Стали выпускать в январе 1971. Появления данной модели связано с тем, что автомобиль перестал быть сугубо военным и его унифицировали для гражданских задач.
  • ЗИЛ-131Н-модернезированный вариант грузовика выпускался с 1986 года. Модернизированный вариант ЗИЛ-131 стали выпускать с дизельными двигателями ЗИЛ-131Н1 (Д-245.20-105л.с.) и ЗИЛ-131Н2 (ЗИЛ-0550, 132-л.с.), новый карбюраторный двигатель отличался более высокой степенью сжатия и возможности использовать в качестве топлива бензин марки А-76 и АИ-93. Ресурс двигателя ЗИЛ-5081 увеличен до 250 00 км

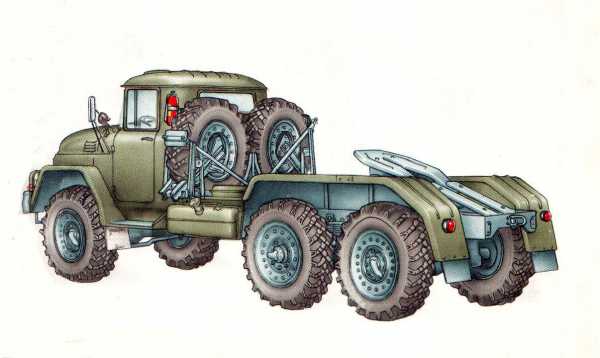

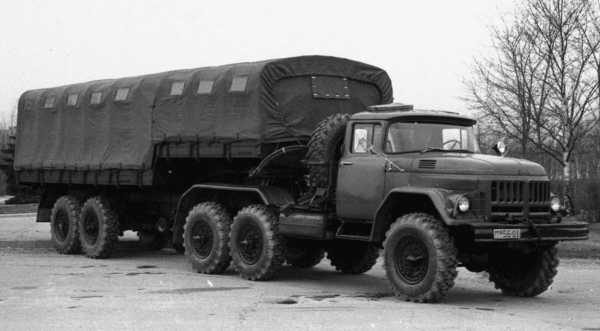

  • ЗИЛ-131В-сиделный тягач имел сцепное устройство для транспортировки прицепов. Сидельный тягач послужил базой при создании автопоезда ЗИЛ-137 с колесной формулой 10х10
  • ЗИЛ-131НС-севреный вариант, предназначен для работы в условиях Крайнего Сервера при температуре до -60
  • ЗИЛ-131Д-самосвал, не получил распространения, производство было свернуто
  • ЗИЛ-131Х-вариант грузовика адаптированный для использования в тропических и пустынных климатах
  • ЗИЛ-131-137Б автопоезд с колесной формулой 10х10. Шасси часто использовалась при создании аэродромных пожарных машин, пусковых ракетных установок

Заключение

Грузовик по праву вошел в историю советского. Грузовики ЗИЛ-131 еще долго будут ездить по дорогам стран бывшего СССР и дружественных стран. Даже спустя несколько десятков лет бывшие водители с уважением отзываются о машине за ее качество, надежность и простоту обслуживания. Даже в мороз -30…-50 водители умудряются его заводить без проблем предварительно налив в карбюратор бензин и прогрев картер двигателям паяльной лампой. Отличная проходимость обеспечивается полным приводом 6х6 с возможностью регулировки давления в шинах. Машина имеет «спартанский» набор комфорта для водителей состоящий из ручных стеклоподъёмников и печки способной протопить салон машины до состояния «бани». Машина не рассчитана на дальние поездки из-за прожорливости и крейсерской скорости 50-60 км/час. Среда обитания грузовика-лесные дороги поля. 131-ый ЗИЛ еще долго будет служить в пожарной охране и выполнять боевые задачи в армии.

Характеристики ЗИЛ-131
 Колесная формула 6х6
 Тип подвески рессорная
 Двигатель ЗИЛ-131, карбюраторный, 8-целендровый, V-образный
 Объем двигателя 6 литров
 Мощность  150 л.с.
 ТопливоАИ-72 и АИ-76
 Объем бака  2х170
 КПП пятиступенчатая

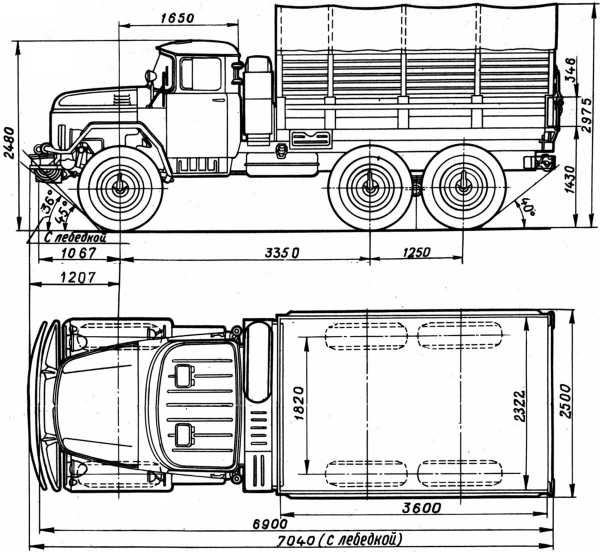

 Габариты Длина 7040 мм, высота 2480 (без тента) и 2970 мм с тентом, щирина 2500 мм
 Колея 1820 мм
 Клиренс 330 мм
 Базовая масса 6135 кг без лебедки и 6235 с лебедкой
 Снаряженная масса 10185 кг
 Грузоподъемность 5000 кг по шоссе и 3500 по пересеченной местности
 Масса буксируемого прицепа 6500 кг по шоссе и 4000 по пересеченной местности
 Экипаж
 1 водитель+2 пассажира
 Скорость максимальная 85 км/час, крейсерская 50-60 км/час
 Запас хода 600-630 км по шоссе
 Расход топлива  35 литров на 100 км по шоссе, 60-70 по пересеченной местности
 Преодолеваемое препятствие
 подъем-30 гр., 1400 брод
 Броня нет
 Вооружение нет



war-time.ru

Регулировка автомобилей ЗИЛ-130 и ЗИЛ-131. Руководство по эксплуатации. 1968 год.

Страна: СССР, Москва
Год издания: 1968
Автор:
Издательство: Машиностроение
Количество страниц: 425
Формат: Word
Размер: 9.5 Mb

Книга предназначена для обслуживающего персонала автопарка и водителей грузовиков ЗИЛ -131 и ЗИЛ-131. В книге даны полные технические характеристики автомобилей и их узлов. Даны требования при прохождении техосмотров, требования при выполнение капитальных ремонтов. Поиск и устранение неисправностей, даны рисунки агрегатов и узлов в разрезе. Прописана последовательность действий по демонтажу и монтажу узлов. Особенности начала движения на различных грунтах и при разной массе загрузке. Данные полные карты бортовой электрики. Подготовка грузовиков для сезонной и длительной консервации.



Обзорная статья про грузовик ЗИЛ-131
Обзорная статья на грузовик ЗИЛ-130
Фото: РСЗО «Град-1» на базе ЗиЛ-131. Подборка-8
Фото: РСЗО «Град-1» на базе ЗиЛ-131. Подборка-7
Фото: АРС-14 на базе ЗИЛ-131. Подборка-6
Фото: ТРМ-90 на шасси ЗИЛ-131. Подборка-5
Фото: ЗИЛ-131. Подборка-3
Фото: БМ-13НММ / 2Б7Р / «Катюша» на шасси ЗИЛ-131. Подборка-4
Фото: АПА-50М на базе ЗИЛ-131. Подборка-2
Фото: ЗИЛ-131. Подборка-1
Скачать: «Регулировка автомобилей ЗИЛ-130 и ЗИЛ-131. Руководство по эксплуатации. 1968 год»
Скачать: «Руководство по эксплуатации ЗИЛ-131. 1977 год»
Скачать: Устройства и эксплуатация БТР-60П,ЗиЛ-130, ЗИЛ-131. 1978 год»
Скачать: «Автомобили ЗИЛ-130, ЗИЛ-138 и их модификации. Руководство по эксплуатации.1985 год.»
Скачать: «Автомобиль ЗИЛ-130 и его модификации (модель 1972г.). 1973 год»
Скачать: «Автомобильный двигатель ЗИЛ-130. 1973 год»
Скачать: «Детали грузовых автомобилей ЗИЛ-130.1968 год»
Скачать: «Каталог деталей автомобиля ЗИЛ-431410 (ЗИЛ-130) и его модификаций»
Скачать: «Регулировка автомобилей ЗИЛ-130 и ЗИЛ-131. Руководство по эксплуатации. 1968 год»

Скачать: «Ремонт автомобиля ЗИЛ-130. 1970 год»
Скачать: «Шасси автомобиля ЗИЛ-130. 1973 год»

war-time.ru

СОВЕТСКИЙ ГРУЗОВИК С АМЕРИКАНСКИМИ КОРНЯМИ

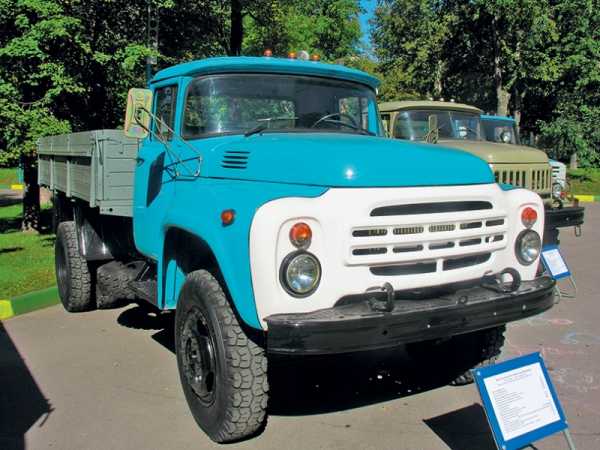

Минуло полвека с начала серийного производства ЗиЛ-130. Эта модель, во многом скопированная с американского Dodge, выпускалась огромным тиражом на протяжении десятилетий став одним из самых массовых грузовиков СССР.

Фото из архива автора

ПУТЕВКА В ЖИЗНЬ

Создание ЗиЛ-130 тесно связано с именем А.М. Кригера, главного конструктора, назначенного на должность в 1954 году. Выходец с ГАЗа, он сумел объединить усилия зиловских специалистов при проектировании перспективной модели.

В сжатые сроки — в 1955 и 1956 гг. отработали техническое задание и разработали чертежи грузовика. В ТЗ от 29 августа 1956 г., утвержденном Минавтопромом СССР, ЗиЛу поручалось разработать проект нового автомобиля 4х2 для перевозки грузов по дорогам всех категорий, а также для буксировки прицепов общего назначения по дорогам с твердым покрытием.

Одним из зарубежных прототипов ЗиЛ-130 стал Dodge СЗ-ТА8

Необходимость создания нового семейства грузовиков диктовалось тем, что серийный ЗиЛ-164 морально устарел, экономика нуждалась в машинах большей грузоподъемности, резко возросла потребность в автомобилях со спецнадстройками, быстрыми темпами внедрялись автопоезда. К тому же, ЗиЛ-164 терял позиции на внешнем рынке.

На базе ЗиЛ-130 впервые в отечественном автопроме предусматривалось создание семейства из 6 моделей: грузовик-одиночка, тягачи для работы с прицепами и полуприцепами, строительный и сельскохозяйственный самосвалы, а также длиннобазный грузовик. Здесь уместно вспомнить, что в годы создания и освоения выпуска «стотридцатки» закупили, главным образом в США, ряд серийных моделей-аналогов, среди которых наиболее яркими оказались International R135 (1955 г.), Dodge СЗ-ТА8 и REO F22R-1 (1956 г.).

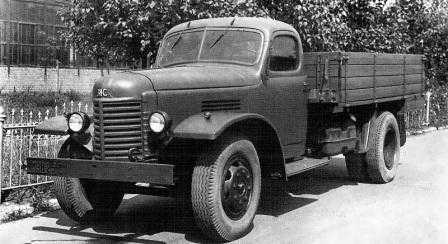

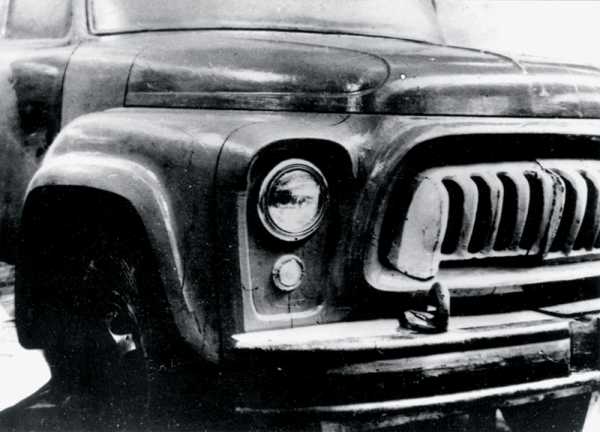

Поисковый вариант оперенья

Одним из прототипов ЗиЛ-130 стал Dodge СЗ-ТА8, что имело важнейшее значение при поиске стиля кабины. Наиболее характерным оказался выбор формы ветрового стекла в виде глубокой панорамы, выходящей на боковины, так же, как у «Доджа». Это обеспечивало отличную обзорность и позволяло следовать недолговечной вычурной моде середины 1950-х, что придавало «стотридцатке» на протяжении десятилетий яркую самобытность.

Первую пару опытных «стотридцаток» изготовили к 30 декабря 1956 г. Каждая из них оснащалась экспериментальной V-образной «шестеркой» ЗиЛ-Э130 рабочим объемом 5,2 л мощностью 135 л. с. Однако мотор оказался неработоспособным, и на опытные образцы постройки 1957 г., с уже измененными кабиной и опереньем, установили рядный 6-цилиндровый верхнеклапанный двигатель ЗиЛ-120ВК (5,55 л, 140 л. с.). Но и этот агрегат оказался ненадежным. Вот тогда-то и сделали ставку на V-образный 8-цилиндровый агрегат.

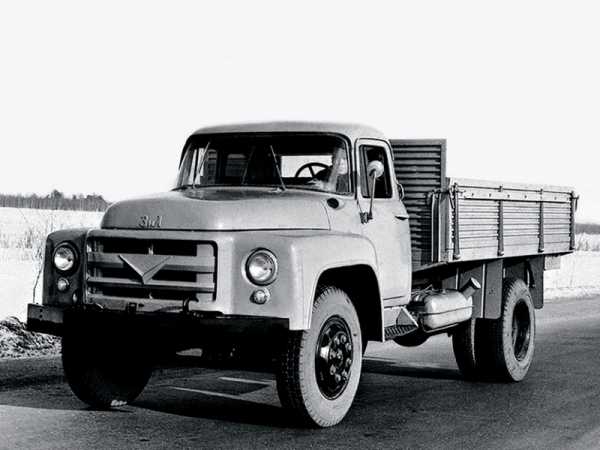

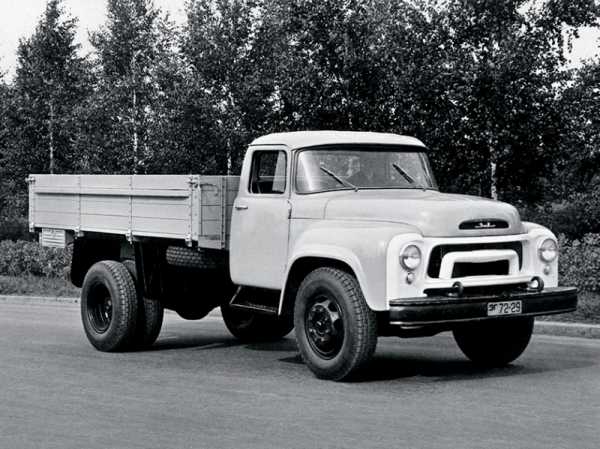

Первый опытный образец ЗиЛ-130, изготовленный в декабре 1956 года

Анализ испытаний экспериментальных образцов рядных моторов с нижним и верхним расположением клапанов, а также V-образных двигателей с 6-ю и 8-ю цилиндрами, позволил инженерам сделать окончательный выбор в пользу «восьмерки» с углом развала цилиндров 90°.

При проектировании использовались такие технические решения и материалы, которые обеспечили двигателю ЗиЛ-130 высокий моторесурс, энергетические показатели и топливную экономичность, малые габариты и удельную массу, удобство при ремонте и обслуживании, резерв для дальнейшей форсировки, способность трансформироваться в различные модификации (для работы на сжиженном газе, с форкамерно-факельным зажиганием, дизель и т. д.), применялись самые прогрессивные технологии для изготовления деталей.

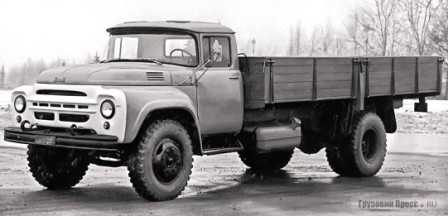

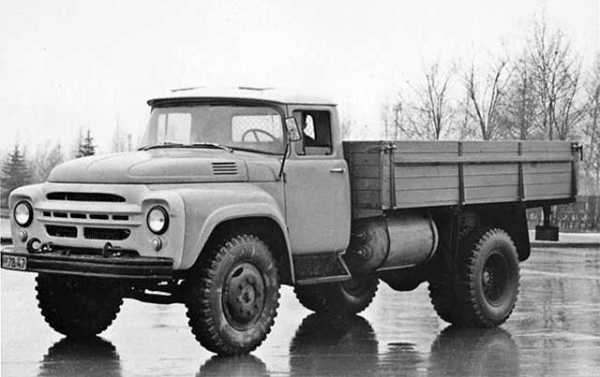

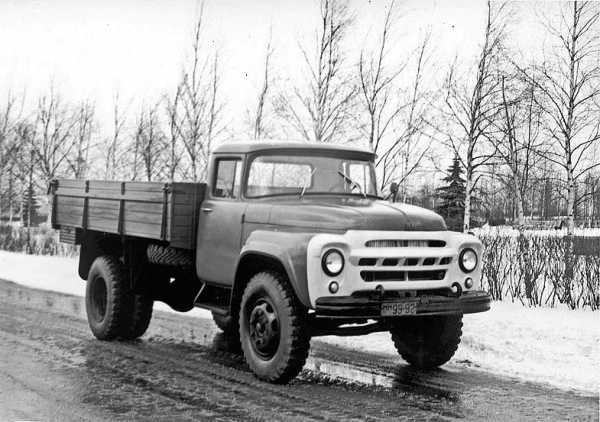

Опытный грузовик ЗиЛ-130 1957 года с измененным опереньем и двигателем ЗиЛ-120ВК

В итоге создали семейство из двух максимально унифицированных моделей. Постройка пяти экспериментальных серий двигателей ЗиЛ-130 (первый образец появился в 1958 г.) позволила достичь всех показателей ТЗ: мощности 150 л. с. при 3200 мин-1, крутящего момента 402 Нм при 1800–2000 мин-1, минимального удельного расхода топлива 240 г/л.с.ч. Таким образом, в серию пошли ЗиЛ-130 (6 л) и унифицированный с ним 180-сильный ЗиЛ-375 (7 л).

«Стотридцатка» оснащалась однодисковым сцеплением, механической 5-ступенчатой коробкой передач с синхронизаторами включения всех передач кроме первой, двойной главной передачей, полностью разгруженными полуосями. Рулевой механизм — двухступенчатый (винт-шариковая гайка и рейка-сектор) с гидроусилителем. Тормоза барабанного типа с пневмоприводом. Спереди и сзади установили полуэллиптические рессоры.

Прогрессивность конструкции ЗиЛ-130 обеспечивалась и применением более совершенных материалов и компонентов. По сравнению с ЗиЛ-164, обновилось практически все: подушки сидений из литой латексной резины вместо пружинных, обивка кабины из светлого картона на латексе вместо черного на битуме, обивка сидений из воздухопроницаемого «автопола». Применялись новые литьевые пластмассы вместо порошковых, новые резины, подшипники, тентовые материалы, стеклоочистители и многое другое.

«Стотридцатки» прошли испытания в 1959 г. В 1961 г. началось поэтапное освоение агрегатов нового грузовика с установкой их на выпускаемый в то время ЗиЛ-164А. Причем отдельные узлы и детали для опытных ЗиЛ-130 изготавливали те подразделения, которые в будущем должны были выпускать их серийно.

Длиннобазный ЗиЛ-130Г послужил носителем агрегатов и идей перспективного ЗиЛ-169

Госиспытания «стотридцатки» закончились в декабре 1961-го. В итоге за годы создания и доводки конструкции ЗиЛ-130 с 1956 до 1964 года было построено тремя сериями свыше 30 опытных образцов (у ЗиС-150 — всего 3).

В 1962 г. в автосборочном корпусе завода выпустили по обходной технологии опытно-промышленную партию из 50 ЗиЛ-130, которые прошли эксплуатационные испытания в автохозяйстве Орла. В испытаниях участвовали Научно-исследовательский автомобильный и автомоторный институт (НАМИ) и Научно-исследовательский институт автомобильного транспорта (НИИАТ).

Завершение генеральной реконструкции ЗиЛа, начатой в 1959 г., позволило организовать крупномасштабный выпуск ЗиЛ-130. В 1963 г. с конвейера сошли первые машины, 1 октября 1964-го началось массовое производство, а 24 декабря изготовили последний ЗиЛ-164А.

Сравнение результатов испытаний ЗиЛ-130 с зарубежными грузовиками показало, что в наших условиях эксплуатации отечественные машины более надежны. Таким образом, базовая модель ЗиЛ-130 и ее многочисленные модификации в 1960-х годах находились на уровне лучших зарубежных аналогов.

ВСЯ КОРОЛЕВСКАЯ РАТЬ

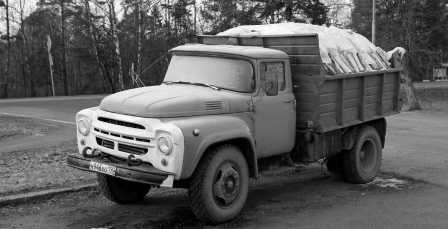

Наряду с базовой моделью выпускали бортовые ЗиЛ-130Г с удлиненной до 4,5 м колесной базой, седельные тягачи ЗиЛ-130В, самосвальные шасси. В 1973 году ЗиЛ-130 присвоили «Знак  качества», а 12 августа 1974 г. начался выпуск северной модификации ЗиЛ-130С — на Читинском автосборочном заводе. С 1977 года в небольших объемах выпускали модификацию ЗиЛ-130ГУ с особо длинной базой (5600 мм) для перевозки объемных легковесных грузов.

С 1986 года выпускался ЗиЛ-431410

1 апреля 1975 г. производство ЗиЛ-130 перенесли в сверхсовременный автосборочный корпус, в том же году освоили выпуск газобаллонной модификации ЗиЛ-138. В 1977 г. ЗиЛ-130 модифицировали, его грузоподъемность возросла с 5 до 6 т. Полная масса буксируемого прицепа достигла 8 т. В 1978 г. конвейерную жизнь получил ЗиЛ-130-76, который по требованиям стандарта имел иное расположение наружных светотехнических приборов и другую облицовку радиатора. После очередной модернизации в 1980 г. базовая модель стала называться ЗиЛ-130-80, в 1986 г. грузовику присвоили обозначение ЗиЛ-431410 — в соответствии с принятой в отрасли системой индексов, а двигатель получил индекс ЗиЛ-508.10. На шасси ЗиЛ-130 выпускался обширный спектр спецавтомобилей — от самосвалов до мусоровозов. Автокроссовый вариант «стотридцатки» оснащался форсированным 265-сильным мотором ЗиЛ-509.10.

ЗиЛ-130 обладал хорошим экспортным потенциалом. Его поставляли более чем в 40 стран мира. Опционно машину оснащали экономичным 140-сильным дизелем Perkins. Последняя «стотридцка» с порядковым номером 3388312 покинула конвейер завода в Москве 30 декабря 1994 г. Однако это не означало полного прекращения производства автомобиля. Параллельно со столичным предприятием его с 1987 г. выпускали на дочернем предприятии ЗиЛа — Уральском автомоторном заводе (УАМЗ). Оригинальность машине придавали кабина и оперение от ЗиЛ-131.

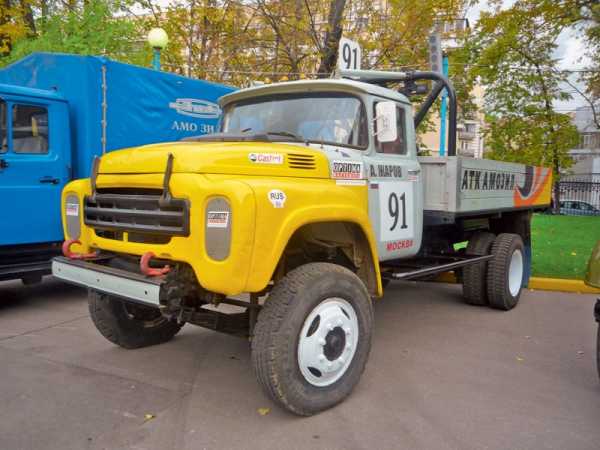

Автокроссовый ЗиЛ

С 2003 г., когда УАМЗ превратился в ЗАО «АМУР (Автомобили и моторы Урала)», и вплоть до своего банкротства в 2010 г. завод выпускал автомобили семейства АМУР-53131, в том числе с различными надстройками, в основе которых лежала конструкция ЗиЛ-130. Машины комплектовали бензиновыми моторами ЗиЛ-508.10, а позже дизелями собственного производства и Минского моторного завода.

источник

subscribe.ru

ЗИЛ-130 технические характеристики



ЗИЛ-130

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является  последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении  по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха  до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное  для дооборудования специальными  кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное  для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей  семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

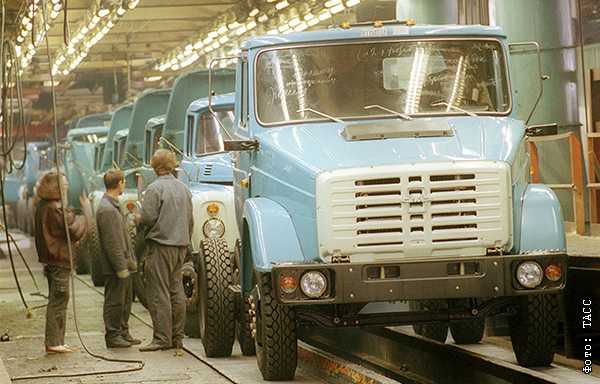

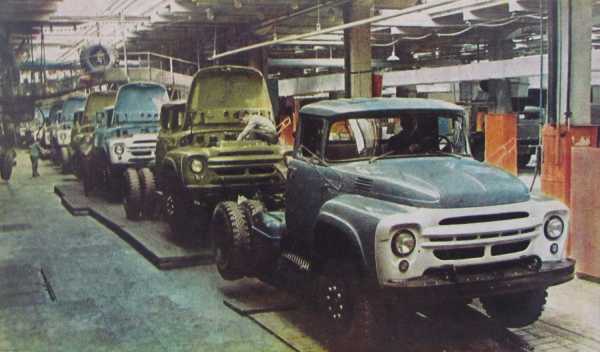

ЗИЛ-130 конвеер

Основные данные                                                                                                         ЗИЛ-130

Тип автомобиля                                                                                                            Грузовой

Тип двигателя                                                                                            карбюраторный четырехтактный

Грузоподъемность                                                                                                          6000

Пассажировместимость мест                                                                                         3

Собственная масса кг                                                                                                    4980

Полная масса кг                                                                                                              10980

Габарит мм

длинна                                                                                                                              6675

ширина                                                                                                                             2500

высота                                                                                                                              2350

база мм                                                                                                                             3800

Колея мм

передних колес                                                                                                               1800

задних колес                                                                                                                    1790

Минимальный радиус поворота м                                                                               8,0

Максимальная скорость км/ч                                                                                        90

Минимальный дорожный просвет мм                                                                        270

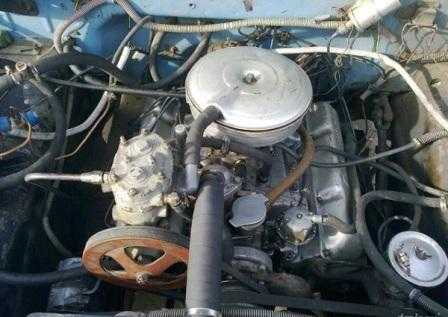

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные                                                                                                         ЗИЛ-130

Количество цилиндров                                                                                                       8

Расположение цилиндров                                                                                         V образное

Порядок работы                                                                                                          1-5-4-2-6-3-7-8

Литраж л                                                                                                                              6,000

Степень сжатия                                                                                                                    6,5

Мощность квт (л,с)                                                                                                               110

(150)

Число оборотов в минуту при максимальной мощности                                            3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

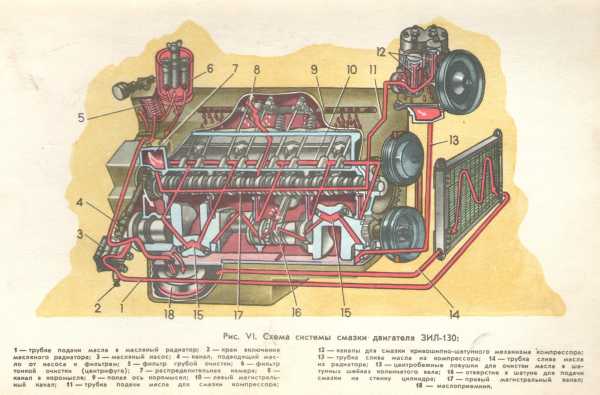

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

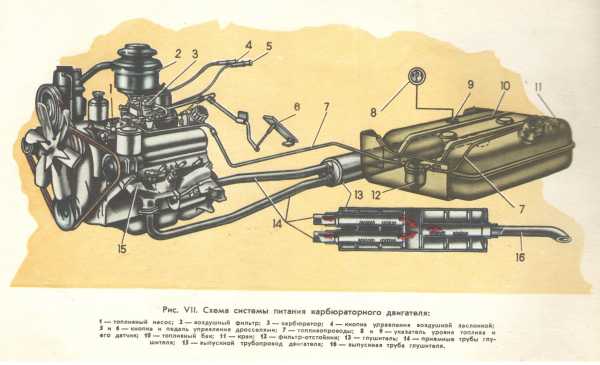

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441)  карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

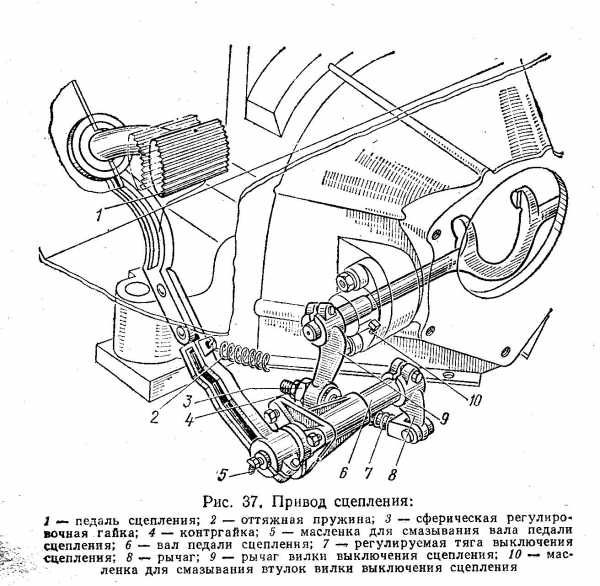

сцепление ЗИЛ-130

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний   обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

zil-130-431410.ru

Цветная электрическая схема электрооборудования ЗИЛ 131 и 130 с описанием проводов

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности электрооборудования

С 1966 по 1086 год ЗИЛ 131 выпускался в неизменном виде (автор видео — Иван Зенкевич PRO автомобили).

Затем вышли три его модификации:

  • с карбюраторным двигателем;
  • с дизельным двигателем;
  • с неэкранированной проводкой для гражданских нужд.

Грузовик имеет высокие эксплуатационные качества, но кроме них в его конструкции есть особенности, которые отечественные производители не применяли на других машинах:

  • установлен бензиновый двигатель с 8-ю V-образным расположением цилиндров, имеющий 16 клапанов;
  • традиционная система зажигания заменена на бесконтактную, оборудованную электронным коммутатором;
  • использование экранированной герметичной электропроводки позволило эксплуатировать ЗИЛ 131 в любых погодных условиях.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

  1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
  2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
  3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
  4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.
Общее устройство грузовика

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

  • обрыва цепи;
  • повреждения токоведущих элементов: жил, контактов, проводов;
  • плохого контакта в местах соединения;
  • окисление клемм и контактов;
  • повреждения изоляции;
  • отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Электрическая схема

В грузовом автомобиле ЗИЛ 131 установлена однопроводная система электрооборудования с номинальным напряжением 12 В. С корпусом машины соединены минусовые клеммы источников питания.

Фотогалерея «Схемы электрооборудования ЗИЛ»

 Загрузка …

Видео «О двигателе ЗИЛ 131 »

В этом ролике рассказывается о двигателе ЗИЛ 131 с описанием его работы (автор видео — Азбука Автозапчастей Острогожск).

avtozam.com

ЗИЛ-130 серийный грузовой автомобиль СССР

ЗИЛ-130 серийный грузовик 1962—2014 гг.

ЗИЛ-130базовый автомобиль (как бортовой, так и универсальное шасси), первый серийный вариант с двигателем ЗИЛ-130 мощностью 148 л. с.
ЗИЛ-130-66модификация 1966 года, с увеличенной до 150 л.с. мощностью двигателя и рядом усовершенствований в конструкции.
ЗИЛ-130-76базовый вариант образца 1976 года. Грузоподъёмность увеличена до 6 тонн
ЗИЛ-130-80модификация 1980 года, укомплектованная тремя независимыми тормозными системами
ЗИЛ-130Агрузовик с бортовой платформой, предназначенный для постоянного использовании в качестве тягача, с прицепом схожей грузоподъёмности.
ЗИЛ-130Бспециальное шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа
ЗИЛ-130Вседельный тягач; «ЗИЛ-130ВТ» – седельный тягач с усиленным задним мостом.
ЗИЛ-130Гбортовой и универсальное шасси, длиннобазный (с базой 4,5 м).
ЗИЛ-130ГУособо длиннобазный (5,6 м), с использованием узлов от «ЗИЛ-133/Г1».
ЗИЛ-130Д1шасси под промышленные самосвалы «ЗИЛ-ММЗ-555» и «ЗИЛ-ММЗ-4502».
ЗИЛ-130Д2шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под промышленные самосвалы-тягачи «ЗИЛ-ММЗ-555А» и «ЗИЛ-ММЗ-45022».
ЗИЛ-136Иавтомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-136ИГдлиннобазный (база 4,5 м) автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-130Кшасси с двигателем «ЗИЛ-157Д» мощностью 110 л. с., под промышленные самосвалы «ЗИЛ-ММЗ-555К» и «ЗИЛ-ММЗ-45021» (колёсная база 3,3 м).
ЗИЛ-138, 138А, 138Игазобаллонные версии 130-го, предназначенные для работы на сжиженном газе.

фотография ЗИЛ-157

ЗИЛ-130. В 1953 году на ЗиСе начались проектные работы над опытным грузовиком ЗИС-125(заводской индекс ЗИС-125М). Этот автомобиль и стал прототипом 130-го. Первые образцы собрали в 1957 году. Серийное производство запустили в 1962 году, а спустя пару лет в 1964 году наладили массовый выпуск.

фотография ЗИС-125

«ЗИС-125» постоянно совершенствовался, и в 1956 году собрали его новую версию уже с другой внешностью и под индексом «ЗИЛ-130».

фотография ЗИС-130 опытные образцы

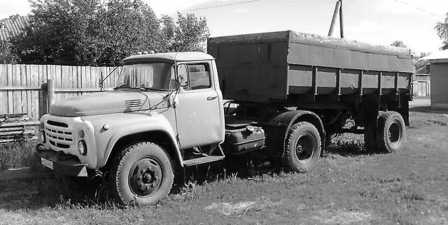

фотография ЗИЛ-130В полуприцеп

Для организации выпуска грузовика «ЗИЛ-130» была проделана огромная работа. Достаточно сказать, что только штампов было изготовлено около 3600 шт. И это не считая 10 тысяч различных приспособлений, более 37 тысяч наименований различного специализированного инструмента. Постановка на конвейер автомобилей «ЗИЛ-130» и V-образных двигателей к ним привели смежные отрасли к необходимости освоения в производстве высокооктанового топлива, новых сортов моторных масел, рабочих жидкостей, а также принципиально новых лакокрасочных и обивочных материалов, резинотехнических изделий и пластмасс.
    Конструкция и технология производства 130-го привнесли в автомобильную отрасль СССР ряд приоритетов. С автомобилем «ЗИЛ-130» в отечественную автомобильную индустрию пришли: гидроусилитель рулевого управления, синхронизированная коробка передач с косозубыми шестернями постоянного зацепления, новая конструкция шарниров карданной передачи, трехместная кабина (предыдущие были двухместными), система обмыва ветрового стекла, предпусковой подогреватель двигателя и др.
    В 1959 году были произведены заводские испытания новых грузовиков, затем приемочные, а в 1961-1962 гг. завод должен был без остановки производства перейти на выпуск автомобилей ЗиЛ-130 и ЗиЛ-131.Первые 5 предсерийных «ЗИЛов-130» были изготовлены в 1962 году. Для опытной эксплуатации их передали на Ярославский шинный завод. «Почти серийные» автомобили начали сходить с конвейера в 1963 году, но массовый выпуск начался только 1 октября 1964 года, когда полностью завершилась генеральная реконструкция завода.

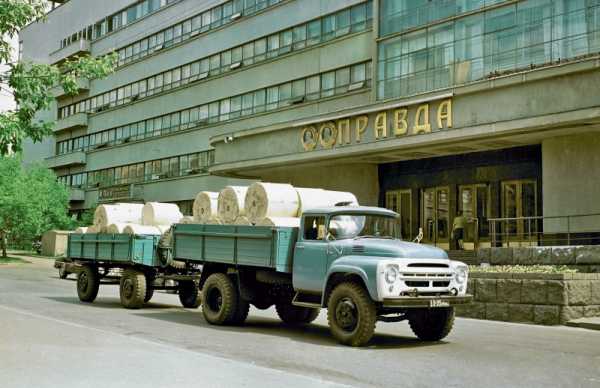

фотография ЗИЛ-130Г прицеп 1966-1974 гг.

Автомобили первых серийных выпусков поступили в автотранспортные предприятия Москвы, Тулы, Ялты, Ярославля и Душанбе. Почти всех поражало необычно красивое для грузовиков того времени внешнее оформление: панорамные ветровые стекла, капот аллигаторного типа, обтекаемые крылья с плавными обводами и выразительная светло-серая или белая решетка радиатора.
    ЗИЛ-130 первый грузовой автомобиль ЗИЛа, который стали получил штатнуб гражданскую окраску — белый и голубой; до этого все грузовики этого производителя окрашивались в «военный» хаки.
    Кузов машины представлял собой деревянную платформу с металлическими поперечными брусьями основания, с откидными задним и боковыми бортами. Предусматривалась установка надставных бортов и тента с каркасом. Трехместная кабина располагалась за двигателем. Сиденье водителя регулировалось по длине, высоте и наклону спинки.

Двигатель ЗИЛ-130

На автомобиль устанавливали 8-цилиндровый 4-тактный карбюраторный двигатель объемом 6 л, мощностью 150 л.с./3200 об и с крутящим моментом 402 Нм/1900 об. Максимальная скорость достигала 90 км/ч. Средний расход бензина А-76 при скорости 40 км/ч — 29 л на 100 км. Двигатель агрегатировался с 5-ступенчатой механической коробкой передач, имевшей синхронизаторы на 2, 3, 4 и 5-й передачах.

фотография двигатель ЗИЛ-130

Оснащение ЗИЛ-130

Грузоподъемность ЗИЛ-130 первых лет выпуска составляла 4 тонны, но поскольку они обладали большим запасом прочности, то уже в 1965 году ее увеличили до 5 тонн, а в 1977 году начали выпуск модернизированной модели – ЗИЛ-130-76, имевшей грузоподъемность 6 тн и способной буксировать прицеп с допустимой массой 8 тн при собственной массе 4300 кг. «76-й» отличался и внешне: у него была изменена облицовка радиатора и более низко располагались фары.
    Рулевой механизм представлял собой винт с шариковой гайкой на циркулирующих шариках и поршень-рейку, зацепляющуюся с зубчатым сектором вала сошки; гидроусилитель — встроенный.
    Передняя подвеска на продольных полуэллиптических рессорах с гидравлическими амортизаторами. Задняя включала в себя телескопические амортизаторы на продольных полуэллиптических рессорах, с дополнительными рессорами.
    Тормоза барабанные на все колеса, с пневматическим приводом. Колеса — дисковые, обод 7,0-20, крепление на 8 шпильках. Размер стандартных шин 9.00R20 (260R508).

Модернизации ЗИЛ-130

Наиболее значительные модернизации ЗИЛ-130 были произведены в 1966 (ЗИЛ-130-66) и 1977 (ЗИЛ-130-76) годах. На базе «130-го» выпускались бортовые автомобили, фургоны, строительные и сельскохозяйственные самосвалы, автоцистерны, автокраны, пожарные машины и т.д. До 1986 года насчитывалось 35 версий данного грузовика с различными кузовами и оборудованием, отличавшихся колесной базой, типом привода, климатическим исполнением и комплектацией.

Машины первых опытных партий имели старые колеса с дисками от ЗИЛ-164А, инструментальный ящик, закрепленный сзади под платформой, маленькое круглое зеркало заднего вида (также от ЗИЛ-164А). Облицовка радиатора заметно отличалась от серийных машин, а капот не имел вентиляционных горизонтальных отверстий. Заднее стекло закрывалось защитной металлической сеткой. Выпускавшиеся серийно автомобили получили измененную облицовку радиатора и капот, два зеркала заднего вида прямоугольной формы на кронштейнах совершенно иной формы, новые диски колес с четырьмя отверстиями. Инструментальный ящик перенескли под платформу над бензобаком.
    С февраля 1971 года автомобили стали оснащать платформой с пониженной высотой бортов (575мм против 685мм), таких же, как у длиннобазного ЗИЛ-130Г1. Внешне кузов ЗИЛ-130 стал ниже на одну доску — пять вместо прежних шести.С января 1974 года на передних крыльях появились повторители поворота оранжевого цвета. В конце того же года начали выпускаться шасси ЗИЛ-130АН с колесной базой 3800мм, и шасси ЗИЛ-130К (с базой 3300мм), оснащенные рядным шестицилиндровым двигателем ЗИЛ-157Д. Внешних отлдичий от аналогов с V-образными моторами эти автомобили не имели. Тогда же, в 1974 году, машины стали комплектоваться новыми зеркалами заднего вида большего размера (300х150мм против прежних 200х100мм).
    С 1977 небольшими партиями начала изготавливаться модификация ЗИЛ-130ГУ с особо длинной базой (5600мм), предназначенная для перевозки длинномерных легковесных грузов. С 1978 года все автомобили семейства ЗИЛ-130 получили новую облицовку радиатора (старая — здесь и здесь). Исчез своеобразный козырек над фарами, подфарники стали устанавливаться над фарами. Изменилась и зрительно расширилась средняя часть облицовки, получив два ряда небольших прямоугольных отверстий. С июня 1980 года автомобили ЗИЛ-130, ЗИЛ-130В1, ЗИЛ-130Г, ЗИЛ-130Д, ЗИЛ-130Б, предназначенные для работы с прицепным составом, начали оснащать опознавательным знаком «Автопоезд» — три оранжевых фонаря на крыше кабины. С сентября 1992 года ЗИЛ-130 выпускается на Уральском автомоторном заводе (УАМЗ) в г.Новоуральск. Эти автомобили были упрощенным вариантом ЗИЛ-431410 с оперением, унифицированным с автомобилем ЗИЛ-131Н.

Огромной популярностью пользовались шасси «ЗИЛ-130» для изготовления всевозможных специализированных автомобилей. Фургоны и автоцистерны, топливозаправщики и буровые установки, автокраны и передвижные мастерские, пожарные, мусороуборочные, поливочно-моечные машины – различных моделей спецмашин на шасси 130-го существовало бессчётное количество.

В начале 80-х годов XX века была разработана газобаллонная модификация ЗИЛ-138, предназначенная для работы на смеси углеводородных газов пропан-бутан. Бензиновая система выполняла роль резервной. Кроме бортового автомобиля в семейство ЗИЛ-138 входили седельный тягач ЗИЛ-138В1 и шасси строительного самосвала ЗИЛ-138Д2.

фотография ЗИЛ-138

Фотографии ЗИЛ-130

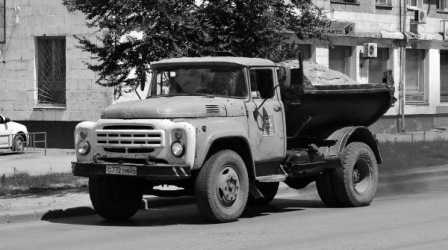

фотография ЗИЛ-130Д1

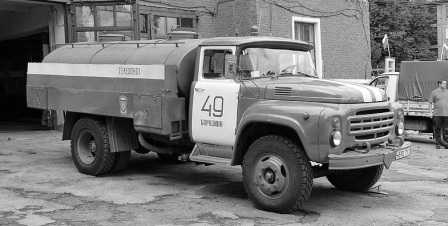

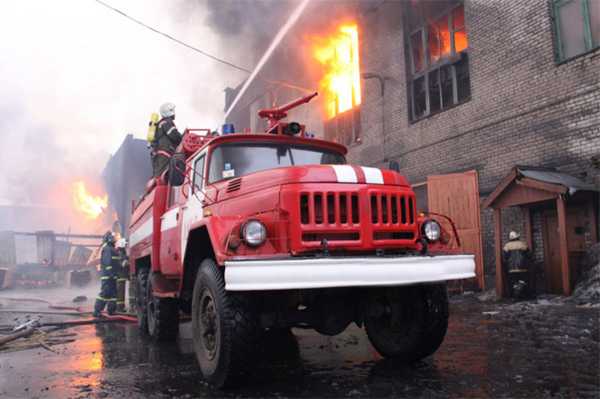

фотография ЗИЛ-130 пожарная цистерна

фотография ЗИЛ-130ИГ

фотография ЗИЛ-130К

dar-web.ru

Моремход — ЗИЛ 131

Содержание материала

Страница 1 из 30



ЗИЛ — 131



Конструкция и техническое обслуживание автомобиля ЗИЛ-131 и его модификаций (ЗИЛ-131А и ЗИЛ-131В)







ВВЕДЕНИЕ



Московский автомобильный завод им. И. А. Лихачева выпускает грузовые двухосные автомобили ЗИЛ-130, удостоенные Государственного знака качества. На базе этого автомобиля завод освоил выпуск трехосных автомобилей высокой проходимости ЗИЛ-131, ЗИЛ-131В и ЗИЛ-131А. Кроме автомобилей, указанных выше, завод приступил к выпуску грузовых трехосных автомобилей повышенной грузоподъемности ЗИЛ-133.

Автомобили, выпускаемые автозаводом им. И. А. Лихачева, находят массовое применение в промышленности, на транспорте и в сельском хозяйстве, они в значительном количестве поставляются  в  зарубежные страны.

В настоящем альбоме подробно показана конструкция трехосных автомобилей ЗИЛ-131 и приведены рекомендации по их техническому обслуживанию.

На грузовых автомобилях ЗИЛ-131 установлен 8-ми цилиндровый, четырехтактный карбюраторный двигатель модели ЗИЛ-131, который работает на автомобильном бензине А-76.

Эти автомобили пригодны для работы в различных климатических условиях, в любое время года при температуре воздуха от минус 40° до плюс 55°.

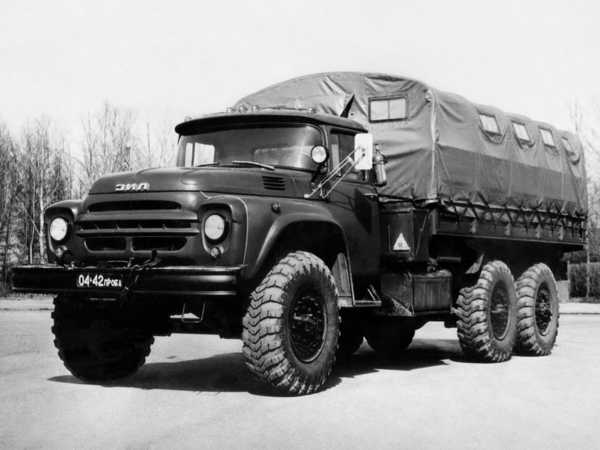

ЗИЛ-131



У автомобиля ЗИЛ-131 все три оси ведущие, что обеспечивает ему высокую проходимость.

Предназначен он для перевозки грузов и людей, а также буксировки прицепов по всем видам дорог и бездорожью. Грузоподъемность автомобиля 3500 кг, вес буксируемого прицепа с грузом — 4000 кг. На дорогах с твердым покрытием (кроме булыжных) грузоподъемность автомобиля может быть повышена до 5000 кг. Полный вес автомобиля с грузом в 3500 кг составляет  10185 кг.

Грузовая платформа автомобиля может быть оборудована для перевозки 24 человек.

Максимальная скорость движения груженого автомобиля без прицепа — 80 км/ч. Запас хода по расходу топлива 850 км.

Автомобиль с грузом в 3500 кг при движении по сухому твердому грунту без прицепа преодолевает подъем в 30°, а с прицепом весом в 4000 кг — 20°. На автомобиле имеется специальное оборудование для преодоления брода глубиной до 1,4 м по твердому дну.

Путь торможения на ровной, сухой асфальтированной дороге при движении без прицепа со скоростью 30 км/ч — 12 м, а с прицепом со скоростью 50 км/ч —29 м.                                                     .

Часть автомобилей ЗИЛ-131 выпускается с лебедкой, трос которой имеет длину 65 м. Предельное тяговое усилие лебедки — 5000 кГ.

Седельный тягач ЗИЛ-131 В предназначен для буксировки специальных полуприцепов по дорогам всех видов и бездорожью с нагрузкой на седельное

устройство не более 3500 кг и на колеса полуприцепа— 4000 кг. Полный вес полуприцепа с грузом по улучшенным грунтовым дорогам увеличивается до 10000 кг, а по асфальтированным и бетонным дорогам — до 12000 кг.

Седельный тягач ЗИЛ-131В



Максимальная скорость движения тягача по дорогам с усовершенствованным покрытием с полуприцепом весом 7500 кг — 80 км/ч, а 12000 кг — 70 км/ч.

Наибольший подъем, преодолеваемый автомобилем с полуприцепом весом 7500 кг, — 20°.

Тяговая и весовая характеристика автомобиля ЗИЛ-131 А мало отличается от автомобиля ЗИЛ-131.

Автомобиль ЗИЛ-131 А рассчитан на массовую эксплуатацию в несколько облегченных условиях, характерных для сельской местности и предприятий, расположенных в периферийных районах.

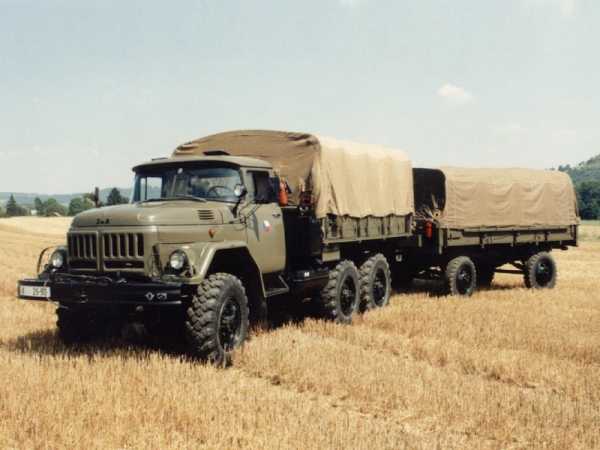

ЗИЛ-131 во всей красе…



Вместо примененного на автомобиле ЗИЛ-131 экранированного и герметизированного электрооборудования с генератором постоянного тока на ЗИЛ-131 А устанавливается электрооборудование с генератором переменного тока и контактно-транзисторной системой зажигания. На автомобиле ЗИЛ-131 А ставится воздушный фильтр с автомобиля ЗИЛ-130. Снят экран отключения вентиляции картера двигателя. Максимальная глубина преодолеваемого брода уменьшена до 0,9 м.

Количество мест в грузовой платформе автомобиля ЗИЛ-131 А, оборудованной для перевозки людей, уменьшено до  16.



  Габаритные размеры, мм

Основные показатели

          ЗИЛ-131                                                               ЗИЛ-131В

Длина автомобиля:

без лебедки                                                            6900                                                                        6480

с лебедкой                                                             7040                                                                         6620

Ширина автомобиля                                               2500                                                                         2420

Высота по кабине

(без груза)                                                            2480                                                                          2480

Высота по тенту

(без груза)                                                           2976                                                                             —

Погрузочная высота

платформы                                                          1430                                                                              —

Высота плиты седельного

устройства                                                             —                                                                              1495

База автомобиля                                                                                            3975

База задней тележки                                                                                      1250

Колея передних

и задних колес по грунту                                                                                 1820

Дорожный просвет:

под передним мостом                                                                                       330

под средним

и задним мостами                                                                                             Збб







www.moremhod.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
