Пожарный ЗИЛ, краткое описание машин на базе ЗИЛ-130/131 :: SYL.ru

Основным средством при выполнении пожарно-спасательных работ служат специализированные автомобили. В СССР подобную технику создавали на базе грузовых автомобилей. Самыми массовыми были шасси ЗИЛ, КамАЗ и УрАЛ. В сельской местности чаще использовались более дешевые и простые пожарные машины на базе грузовиков ГАЗ.

Общие сведения

Многие годы завод ЗИЛ являлся крупнейшим производителем грузовых автомобилей в СССР. Завод выпускал два типа грузовиков – ЗИЛ-130 с задним приводом и ЗИЛ-131 с полным приводом. Именно эти два шасси чаще всего использовали для создания спецтехники.

Следует отметить, что шасси с задним приводом использовалось для постройки машин-цистерн, а более устойчивое и универсальное шасси с полным приводом – для выдвижных автомобильных лестниц.

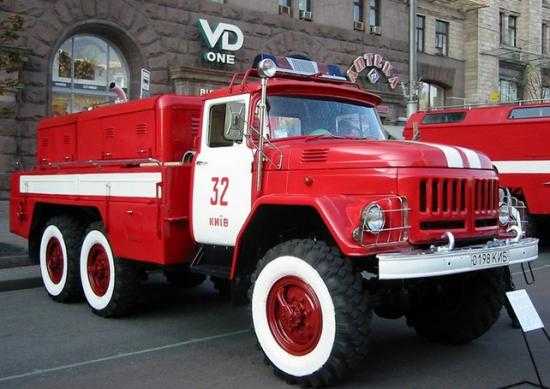

Пожарные автоцистерны предназначены не только для тушения очагов пожара в различных условиях, но и служат для доставки пожарного расчета. На борту машины имеется запас воды и пенообразователя, а также насосная установка с возможностью подачи воды из открытых водоёмов.

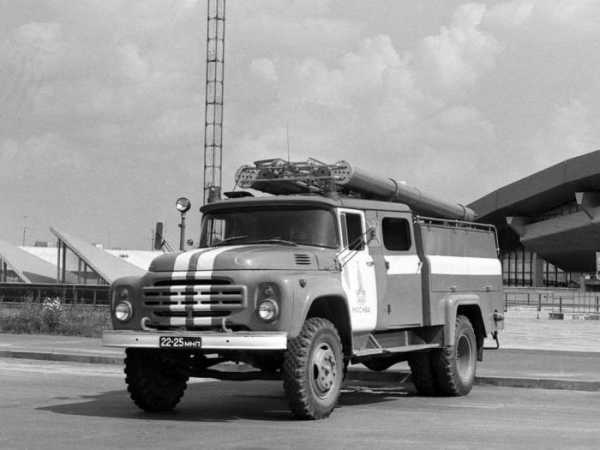

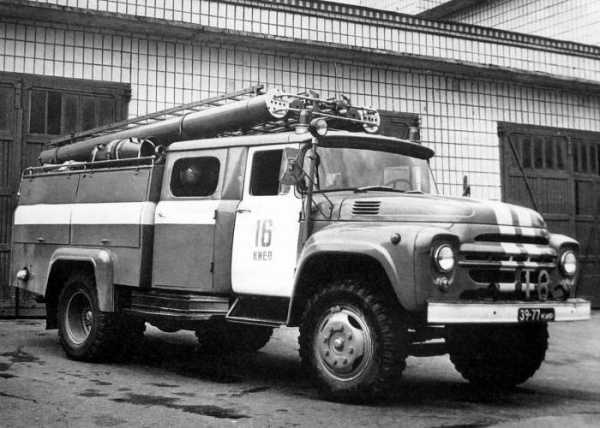

Автомобили-цистерны АЦ30(130)63

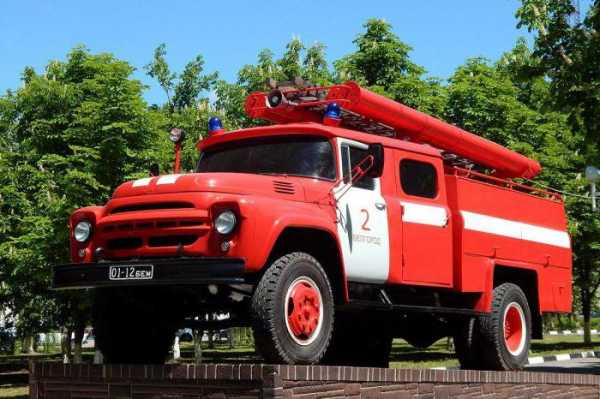

Первый вариант пожарной машины на новом шасси ЗИЛ-130 появился в серийном производстве с осени 1965 года. Разработку и производство машины под обозначением ПМЗ 63 вел Прилукский завод противопожарного оборудования. Через некоторое время, в соответствии с новой системой обозначений, машину переименовали в АЦ30(130)63. В индексе машины буквы АЦ обозначали автоцистерну, 30 – мощность установленного насоса в литрах в секунду, 130 – тип базового шасси и 63 – тип модели. Впоследствии к производству машин с таким же обозначением приступили заводы в Орехово и Лосино-Петровском.

Боевой расчет машины состоял из семи человек, в их число входил и водитель. Перевозимый запас воды в цистерне – 2100 литров, запас пенообразующего состава – 150 литров. Автоцистерны комплектовались переносной мотопомпой МП 800А, трехколенной лестницей и прочим оборудованием. Напор воды обеспечивался с помощью насоса модели ПН 30КФ мощностью 30 л/сек., однако встречаются машины поздних выпусков с насосом мощностью 40 л/сек. Таким был вариант АЦ30(130)63А, который оснащался 40-литровым насосом ПН 40У с увеличенной производительностью (именно об этом говорила литера «А» в обозначении модели). Завод в Прилуках ставил такой насос на весь ассортимент выпускаемой продукции с конца 60-х. Дальность сплошной струи воды достигала 100 метров, при использовании лафета она сокращалась до 60 метров.

Привод насоса осуществлялся карданным валом от коробки отбора мощности. Число оборотов двигателя пожарного ЗИЛа могло регулироваться из насосного отделения.

Автомобили-цистерны АЦ30(130)63Б

Через некоторое время в производство пошла машина АЦ40(130)63Б, имевшая новое шасси, кабину и цистерну увеличенной до 2360 литров емкости. Емкость бака для пенообразователя составляла 170 литров. Новый пожарный ЗИЛ лишился накладных крыльев на задних арках колес. Заметно изменилась конфигурация кормы машины – если предыдущая версия имела приподнятую заднюю часть, то у новой машины ее спрямили. Патрубки систем пожаротушения убрали внутрь кузова, доступ к ним осуществлялся через лючки. Карбюраторный 150-сильный двигатель позволял разгонять почти десятитонную машину до скорости 90 км/час.

Пожарные ЗИЛы модели 63Б могли оснащаться как старой, так и новой облицовкой радиатора. Четкой временной границы перехода типов облицовки не существует.

Другие версии машин на базе ЗИЛа-130

Кроме автоцистерн существовали другие версии пожарных ЗИЛов-130. Среди них можно выделить автомобили газодымозащитной службы АГ-12(130)-ПМ-198 и установки порошкового тушения АП 2. Такие машины использовались в пожарных частях крупных городов до середины 90-х.

Еще один тип пожарных автомобилей ЗИЛ – автонасосы. Самым распространенным был насос АН30(130)64А, который начал выпускаться в середине 60-х годов под обозначением ПМЗ-64А. Машины не имели цистерны для воды, запас пенообразующего состава составлял 500 литров. В комплект машины входила трехколенная лестница, кислородные баллоны и другие средства пожаротушения.

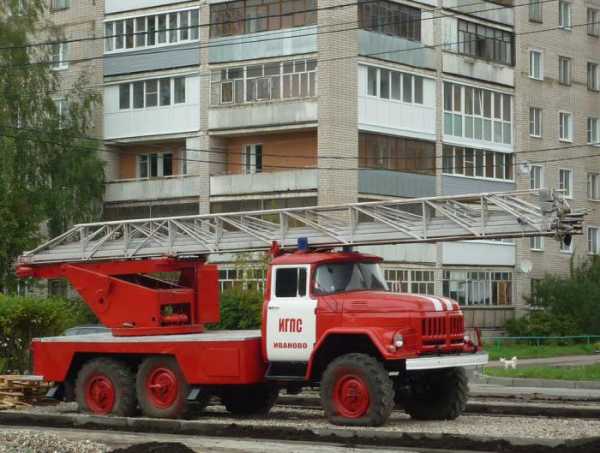

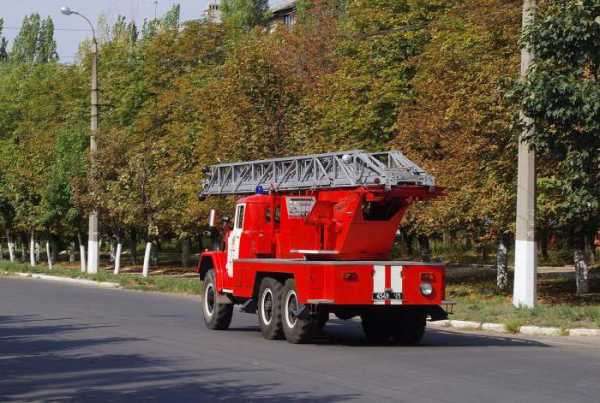

Автолестница АЛ30(131)Л21

Одними из самых распространенных пожарных ЗИЛов-131 стали автолестницы. Поворотное основание лестницы устанавливалось над задней тележкой шасси. Устойчивость машины обеспечивали четыре аутригера по углам платформы. Привод поворота и раздвижения лестницы осуществлялся от коробки отбора мощности. Для управления лестницей служили рычаги на пульте, расположенном вместе с сидением оператора на поворотном основании. С противоположной стороны на основании крепилось запасное колесо.

Машина АЛ30(131)Л21 производилась в городе Торжке с 1968 по 1983 год. Выпуск продолжался и позднее, но уже под обозначением АЛ30(131)506. Основным отличием стало удлинение колен лестницы на 300 мм. Машины выпуска до 1983 года имели пульт управления с тремя рычагами, после модернизации рычагов стало четыре.

Максимальный вылет лестницы до 30 метров позволяет осуществлять тушение в девятиэтажных зданиях. На её секциях установлены три разнонаправленных прожектора подсветки. В сложенном состоянии она может использоваться в качестве стрелы подъёмного крана. В комплектацию машины входили дополнительные штурмовые лестницы.

Автолестница АЛ30(131)506Д

Модернизированный вариант лестницы на базе пожарного ЗИЛа-131. Основные изменения коснулись узлов поворотной части, гидравлических механизмов и органов управления. Для повышения устойчивости машина оснащена системой блокировки рессор. Механизм состоит из гидроцилиндра и троса, который при натяжении блокирует рессору задней тележки.

В гидропривод машины входят коробка отбора мощности, насос и фильтры рабочей жидкости, аппаратура управления, магистральные трубопроводы и масляный бак. Автомобиль оснащен дублирующим аварийным приводом лестницы.

www.syl.ru

АвтоКлуб ЗиЛ 131 | Фото | Видео | Тюнинг

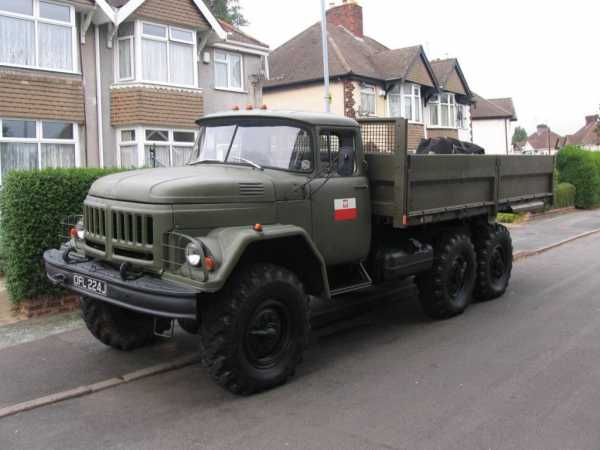

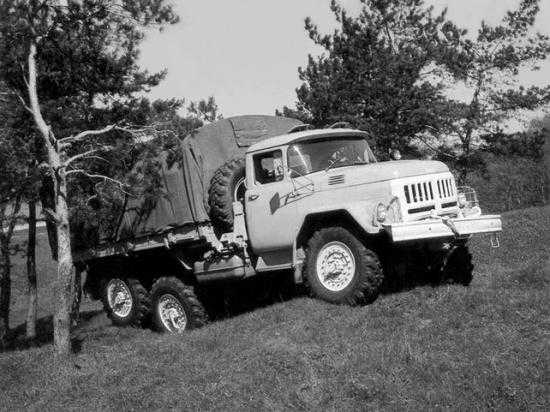

Данный грузовик, отличающийся своей повышенной проходимостью, был сконструирован на базе семейства грузовиков ЗИЛ-130, который для того времени (середина 60-х годов) обладал передовым дизайном и мощным 8-цилиндровым двигателем. Новый автомобиль был призван заменить модель полноприводного армейского грузовика ЗИС-151 и его модификацию ЗИЛ-157, которые, по сути, повторяли внешний вид и конструкцию военных грузовых машин американского производства, которые проставлялись из США с СССР в рамках «ленд-лиза» — союзнической помощи в борьбе с нацистской Германией. К началу 60-х эти машины окончательно устарели и уже не удовлетворяли потребностям вооружённых сил Советского Союза.

Решение о разработке и последующем производстве на заводских мощностях ЗИЛа серии унифицированных грузовых автомобилей для нужд армии и решения гражданских задач было принято в 1956 году. На удивление, работа по созданию нового автомобиля шла полным ходом – отчасти это объясняется применением отдельных частей экспериментальной машины ЗИЛ-128, успешно прошедшей целый ряд испытаний. В конце всё того же 1956 года был создан первый образец грузовика

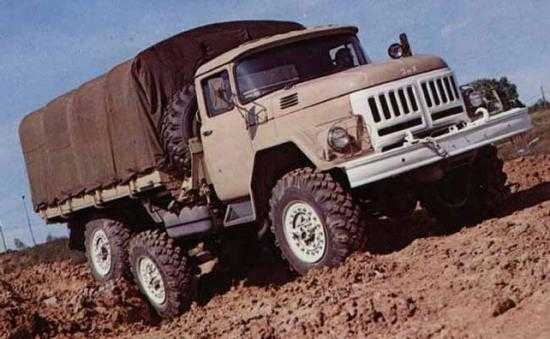

ЗИЛ-131, оснащённый рядным 6-цилиндровым мощным двигателем. По прошествии 3-х лет новинка отечественной автопромышленности успешно прошла целый ряд заводских и государственных испытаний, проявив себя с наилучшей стороны. В результате старт серийному производству в промышленных масштабах был запланирован на 1961 год, однако из-за определённых проблем, которые преимущественно носили технологический характер, заводской конвейер был запущен только лишь в 1967 году.

Полноприводная новинка имела капотную компоновку классического вида и была оснащена V-образным 8-цилиндровым карбюраторным двигателем, конструкторами был предусмотрен механизм отключения переднего моста. Помимо всего прочего ЗИЛ-131

был оснащён пеномасленным воздушным фильтром, однодисковым сухим сцеплением, 5-ступенгчатой коробкой передач с синхронизатором и 2-ступенчатой раздаточной коробкой. Управление машиной оборудовано гидроусилителем.

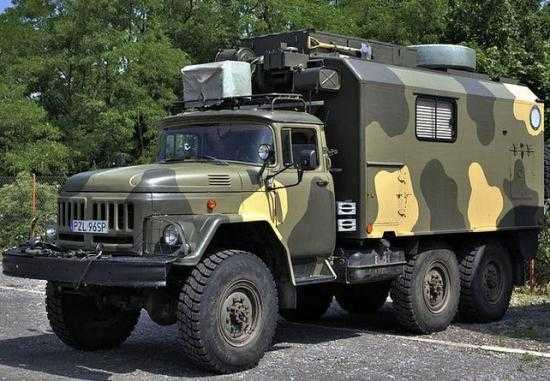

Вскоре было выпущено целый ряд модификаций с электрооборудованием без мониторов, седельные тягачи, а также модификации с дизельным двигателем. Особое внимание необходимо уделить использованию ЗИЛ-131 и его модификаций в армейских целях. На основе грузовика был создан и поставлен на службу целый ряд боевых и специальных машин, а именно: боевые машины реактивной артиллерии, минные заградители универсального характера, транспортно-заряжающие машины зенитных ракетных комплексов (ЗРК), автомобили-топливные заправщики и многие другие. Кроме того, ЗИЛ-131 и её различные модели поставлялись в различные страны социалистического лагеря, а также во многие дружественные страны, расположенные в Азии и Африке, где она также проявила себя с наилучшей стороны.

Всего же в общей сложности за время своего производства (1967-1990 г.) ЗИЛ выпустил чуть меньше 1 млн. единиц данного грузовика и всех его модификаций. Начиная с 1990 и по 2002 год, данное производство было перенесено на заводские мощности Уральского автомобильного завода (УАЗ). В настоящее время ЗИЛ-131 не выпускается, однако на улицах многих городов и сёл и сегодня можно увидеть этот грузовик в своё время ставший своеобразным символом своей эпохи.

zil131.net

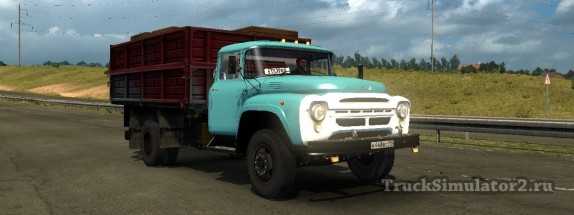

ЗиЛ-130, ЗиЛ-131 и ЗиЛ-133 мод Euro Truck Simulator 2 1.31










Авторы: RTA, Kraska, Vladimir1203, Prime044

ЗиЛ-130 – легендарный советский грузовик облик которого знаком каждому с детства и это не удивительно, ведь за время серийного производства 130-ой модели с конвейера завода имени И.А. Лихачева сошло более 3х миллионов экземпляров. Массовое производство 130-ого началось в 1964 году, грузовик выпускался в различных модификациях, базовая модель была оснащена 8-цилиндровым 148 сильным V-образным двигателем, 5-ти ступенчатой КП и гидроусилителем руля, дизайн кабины выполнен в духе 60-х годов.

ЗиЛ-131 – грузовик повышенной проходимости с колесной формулой 6×6, 131-й поступил в производство в 1966 году, для стран в которых дороги это беда грузовик стал просто находкой. Его ходовые качества по достоинству оценили в вооруженных силах СССР куда ЗиЛ-131 поступал массово в различных модификациях, кроме этого для 131-ого нашлось и мирное применение, к примеру модель 137 пожарная автоцистерна на шасси ЗиЛ-131.

Мод ЗиЛ-130 / 131 все еще находиться в разработке, но уже сейчас полноценен, вполне играбелен и интересен! Разработчики детально воссоздали 3D модель, добавили качественный интерьер с поддержкой DLC, прописали анимацию, добавили оригинальные звуки.

Конечно же есть и тюнинг, присутствует 2 кабины (130 и 131), 4 варианта шасси с формулами 6х4, 4х4, 6х6 и 4×2 на раму которой можно установить борт (выбор, порядка 10 вариантов), 4 двигателя, 3 КПП, добавлено 4 типа шин, 3 типа оригинальных дисков, лебедка, антенны и т.д.

ЗиЛ-130, ЗиЛ-131 и ЗиЛ-133 можно купить в салоне Scania

Проверен на версии ETS2 1.24, 1.25, 1.26, 1.27, 1.28, 1.30, 1.31.0.79s

Скачать ЗиЛ-130 / 131 / 133 для ETS2 1.27, 1.28, 1.30
Размер: 295.3 MB, версия переработанная by Prime044
Мод адаптирован для новых версий, добавлена кабина ЗиЛ-133, для каждой модели добавлен свой интерьер, каждая из 3-х моделей прописана отдельным слотом и имеет свою линейку ДВС, добавлены новые шасси, двигатели и КПП, переработаны звуки (у каждого ЗиЛа свои). В комплекте несколько прицепов.

trucksimulator2.ru

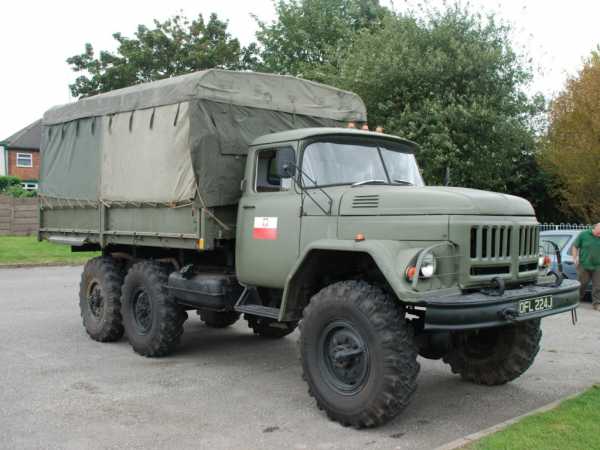

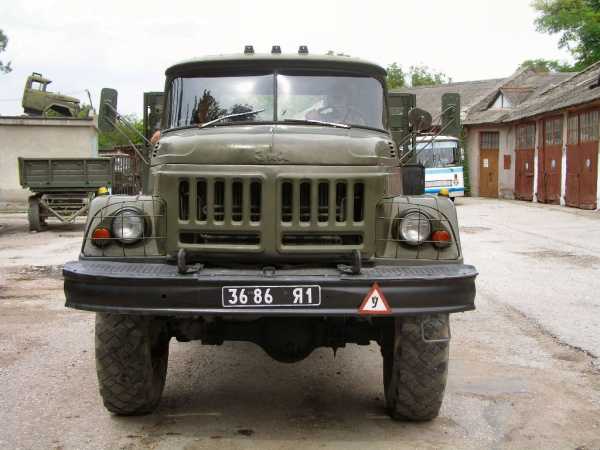

Грузовой автомобиль ЗИЛ 131: описание

Когда в начале 60-х годов появилось принципиально новое семейство грузовиков ЗиЛ-130 с современным дизайном и мощным 8-ми цилиндровым двигателем, то на его базе был разработан и новый автомобиль повышенной проходимости ЗиЛ-131, призванный заменить ЗиЛ-157. Однако по ряду причин начало производства затянулось, и массовый выпуск начался лишь в 1967 году. Тем не менее, на конвейере ЗиЛа он стоял до начала 90-х годов (впоследствии его собирали на Урале). Автомобиль получился очень удачным.

Кабина ЗиЛ-130 с передовым для того времени дизайном, в военном варианте с плоскими крыльями и изменённой облицовкой и сейчас не выглядит устаревшей. В ЗиЛ-131 очень удачно сочетаются изящество и рационализм, простота конструкции и современные технические решения. Этот замечательный автомобиль заслуживает того, чтобы поговорить о нём подробнее. Поскольку ЗиЛ-131 разрабатывался на базе ЗиЛ-130, то по основным узлам и агрегатам (двигатель, сцепление, коробка передач, рулевое управление, элементы тормозной системы, кабина) он унифицирован с ним.

Разумеется, эти агрегаты не одинаковы абсолютно, имеют характерные особенности, обусловленные специфическими условиями эксплуатации. Двигатель ЗиЛ-131 приспособлен для работы при значительных продольных и поперечных кренах. С этой целью в картере имеется углубление, в котором находится неподвижный масло-приёмник. Предусмотрена возможность отключения вентиляции картера с целью создания избыточного давления в картере, чтобы исключить попадание воды в двигатель при движении вброд. Для облегчения преодоления брода привод вентилятора и водяного насоса разделены, что позволяет отключать вентилятор, снимая ремень. Водяной насос при этом продолжает работать.

Насос гидроусилителя руля и компрессор также остаются включёнными. Площадь охлаждения радиатора увеличена. Предусматривалась также возможность установки компенсационного (расширительного) бачка. В этом случае клапаны, устанавливаемые обычно в пробке радиатора, находились в пробке бачка. Когда автомобиль штурмует водную преграду, выпускной коллектор двигателя, имеющий наиболее высокую температуру, резко охлаждается. Для того, чтобы избежать его разрушения, на двигателе ЗиЛ-131 устанавливался составной выпускной коллектор.

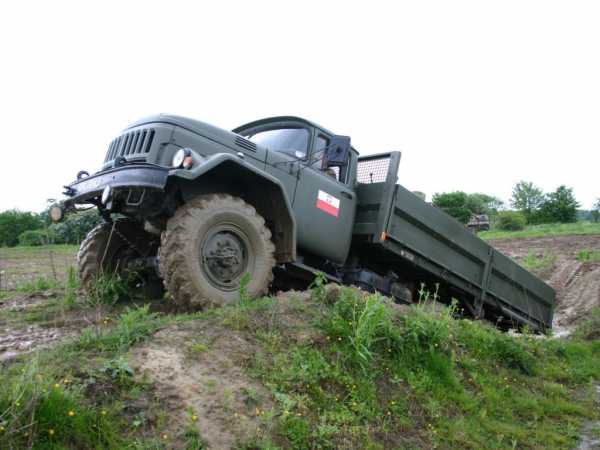

Ещё одно новшество — на ЗиЛ-131 применён пенно-масляный воздушный фильтр с трёхступенчатой очисткой воздуха. Он гораздо лучше очищает воздух при движении по пыльным степным дорогам, а также в пустынях. Тормозной компрессор тоже получает воздух из этого фильтра. В системе питания производительность бензонасоса увеличена со 140 до 180 л/мин, что обеспечивает бесперебойную работу в жару, когда возможно образование паровоздушных пробок в системе. Пробки топливных баков сделаны глухими, без клапанов.

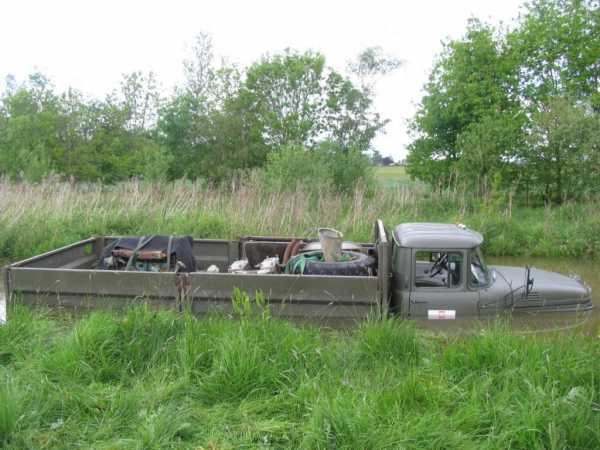

А клапаны устанавливались в отдельном герметичном корпусе, который связывался с атмосферой специальной трубкой. Eё конец находился выше уровня максимального брода. Чтобы вода не попадала в картер сцепления, вилка его выключения уплотнена. А отверстие вентиляции картера сцепления при преодолении бродов закрывалось специальной глухой пробкой, которая при обычных условиях находилась на крышке картера редуктора переднего моста. Особенность коробки передач — система вентиляции через сапун с трубкой, конец которой находится выше уровня максимального брода.

Как мы видим, на ЗиЛ-131 самое пристальное внимание было уделено возможности эксплуатации в экстремальных условиях. С учётом этого выполнено и электрооборудование автомобиля. Такие приборы, как стартер, распределитель и катушка зажигания герметизированы. В стартере использованы специальные резиновые прокладки, чтобы исключить попадание воды. Вообще, к стартерам военных автомобилей предъявляются особые требования. В случае, если двигатель заглохнет, например, при преодолении брода, стартер должен обеспечить возможность выезда на сушу, приборы зажигания экранированы, в цепи катушки зажигания и регулятора напряжения включены специальные фильтры.

Но самым интересным местом у полно-приводного автомобиля является трансмиссия. На ЗиЛ-131 нашла применение трансмиссия с проходным средним мостом.
При этом значительно упрощается раздаточная коробка, которая становится 3-х вальной. Высшая передача в ней — прямая, что повышает КПД. Упрощается и карданная передача, являющаяся сквозной. Передний мост включается автоматически при включении понижающей передачи в раздаточной коробке, для этого служит электропневмопривод. В случае необходимости передний мост можно включить и при прямой передаче в раздаточной коробке с помощью выключателя. Раздаточная коробка имеет люк для установки различных типов коробок отбора мощности.

Отдельного масло-насоса для этого не требуется, главные передачи ЗиЛ-131 — двойные: пара конических и пара цилиндрических шестерен. Редуктор среднего моста, как уже говорилось, проходной. Редуктор переднего моста расположен горизонтально, редукторы среднего и заднего мостов вертикально. Ось поворотной стойки ЗиЛ-131 имеет поперечный наклон. Конструкция остальных систем ЗиЛ-131 является достаточно традиционной и не отличается принципиально от конструкции аналогичных систем обычных грузовых автомобилей.

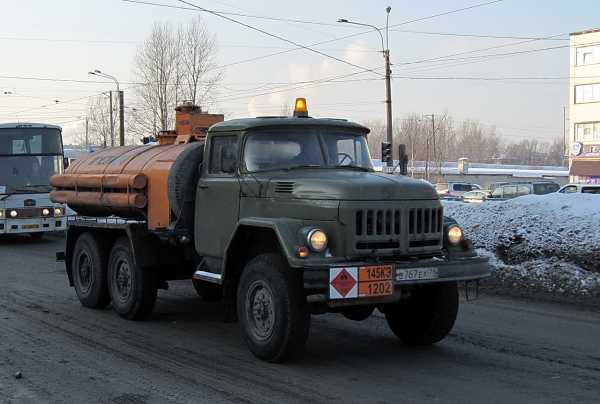

Были у ЗиЛ-131 и модификации, наиболее известной из которых является седельный тягач ЗиЛ-131В, существовал и топливозаправщик АТЗ-3,4-131. Большая часть ЗиЛ-131 предназначалась для службы в армии. На его шасси были созданы различные спецмашины, в том числе спаренная установка зенитных ракет, машины с радиотехническим оборудованием (для этого электрооборудование военных грузовиков экранировалось). Была и модификация ЗиЛ-131А без экранированного электрооборудования.

Но самой интересной его модификацией являлся ЗиЛ-137 — активный автопоезд, с полуприцепом, имеющим привод на колёса от двигателя тягача. Привод осуществлялся при помощи гидроподъёмной передачи. Помимо службы в армии, автомобили ЗиЛ-131 активно применялись в народном хозяйстве, в основном в труднопроходимых местах, в тайге, для геологоразведочных, буровых работ, на Cевере (существовала специальная северная модификация ЗиЛ-131С), в горных районах, в болотистой местности. Благодаря системе централизованного регулирования давления в шинах, автомобиль уверенно двигался по зыбучим пескам, по рыхлому снегу, по заболоченному грунту.

Что касается военной службы, то ЗиЛ-131 и сегодня находится на вооружении армий многих стран. Его можно увидеть и на военных парадах. Если ЗиЛ-157 являл собой образ хоть и рационального, но предельно простого, аскетичного, неприхотливого автомобиля, обладавшего хорошей проходимостью, то в ЗиЛ-131 высокая проходимость сочеталась с гораздо большим уровнем комфорта, современными решениями и современным дизайном. Дизайн кабины ЗиЛ-130 с развитым панорамным стеклом, в своё время революционный, оказался исключительно удачным. Даже сейчас, спустя полвека, эта кабина радует глаз.

Появившаяся позже кабина 4331 по дизайну явно ей проигрывает. И полноприводный грузовик с этой кабиной, хотя и был схож по конструкции с ЗиЛ-131, выглядел куда менее привлекательно. Производство ЗиЛ-131 в начале девяностых годов было передано на Уральский филиал ЗиЛа. Его шасси с дизельным двигателем под названием АМУР (Автомобили и моторы Урала) выпускается до сих пор. Таким образом, ЗиЛ-131 по долгожительству превзошёл своего предшественника ЗиЛ-157, который собирали 36 лет. А уникальную кабину ЗиЛ-131 на том же заводе устанавливают и на обычное шасси ЗиЛ-130.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Техническая характеристика Зил 131 — Лада Мастер • Лада Мастер


Советской армии доставалось все самое лучшее, что было в той стране — сгущенка, тушенка, кирзовые сапоги и, конечно, автомобили. Ни о какой роскоши речь не шла. Суровые и мощные автомобили производились с расчетом на армию, а в народное хозяйство попадали или отбракованные автомобили, или с недоступными теми или другими функциями и возможностями. «Военный редуктор» для бобика — это настоящий клад для председателя колхоза. Поставить на гражданский автомобиль «военную» железяку — тюнинг высшего разряда.

Содержание:

  1. Тюнинг по стойке «смирно»
  2. Конструкция ЗИЛ 131
  3. Технические характеристики ЗИЛ 131
  4. Дембель для 131-го

Тюнинг по стойке «смирно»

Старик ЗИЛ 157, несмотря на то, что оттарабанил на конвейере более 30 лет, еще до сих пор продолжает таскать бревна в лесохозяйствах и у рачительных хозяев по хозяйству и работать. Далеко его от рембазы отпускать нельзя, возраст не тот, но порох еще остался. Вот он, военный вышкол. По его стопам пошел новый ЗИЛ 131. Далеко от 157-го не убежал, как конструктивно, так и внешне, но самое лучшее, что было у военного вездехода и тягача-предка, впитал.

В той стране все делалось лихорадочно и с пятилетними перерывами. Между шабашами компартии, где раздавались задания и принимались рапорты. Автозавод имени Сталина тоже получил ряд ответственных заданий, но во время их исполнения он был переименован в завод имени Лихачева в 56-м. В 1959 новый ЗИС, то есть уже ЗИЛ 130 должен был выйти на широкие нивы народного хозяйства, а попутно подготовить к выпуску полноприводную модификацию 130-го.



Несмотря на то, что сто тридцать первый был готов к конвейеру еще в 62-м, массовый выпуск слегка отложили в связи с нестабильностью на международной арене. Мао, Корейцы, вьетнамские диверсии не давали в полную силу развернуть производство нового вездехода. Только к началу 70-х армия начала получать первые образцы ЗИЛ 131, совершенно нового, более мощного и экономичного вездехода.

Конструкция ЗИЛ 131

Суровым советским генералам сразу не понравилась явно американская ухмылка ЗИЛ130, и об этом было доложен, куда положено. Хотя первые партии 131х так и ездили с кабиной от 130-го, пришлось в срочном порядке переделывать сборочную линию под передок кабины от опытного ЗИЛ 165 десятилетней давности. Эта кабина до сих пор никаких изменений не претерпела и так и выпускалась более 30 лет, вплоть до 2002 года.

От ЗИЛ 157 автомобиль отличался как внешне, так и конструктивно. Панорамное лобовое стекло, да и вся кабина пришли от 130-го. Большинство же конструктивных решений и инженерных находок в области обеспечения проходимости остались на уровне 157-й модели. Который, кстати, продолжали выпускать параллельно с новым ЗИЛом еще 20 лет.

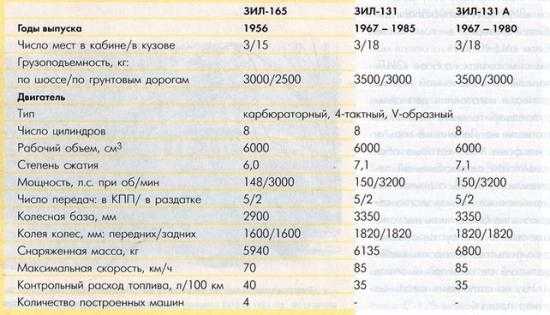

Технические характеристики ЗИЛ 131

Техническая характеристика ЗИЛ 131, тем не менее, была более прогрессивна на тот момент. Хотя сейчас 150 лошадиными силами никого не удивишь, их вполне хватало для преодолевания препятствий и транспортировки личного состава СА.

Мотор полностью повторял конструкцию 130-го с небольшими изменениями — была применена гидроизоляция системы зажигания, экранирован трамблер и колпачки свечей, был установлен предпусковой подогреватель, интегрированный в систему охлаждения. А сама система зажигания могла быть контактно-транзисторной или батарейной.

Особенной экономией трехосный вездеход отличаться просто не мог, потому что шестилитровому двигателю тяжеловато было справляться с тяжеленной конструкцией, поэтому и просил он своих 40-45 литров законного 76-го армейского бензина на каждую сотню километров. Зато баков было аж два — по 170 литров с каждой стороны. Дальнобойщики на 130-х ЗИЛах использовали такую же схему.

Дембель для 131-го

Отдельная песня — электропневматическое отключение переднего моста. Это не как в 157-мом, рычагами хрустеть. Все культурно и цивилизованно — тумблером — клац, мост подключен, товарищ старший сержант. На гражданских версиях эту погонную опцию, как правило, отключали сами, или же она не шла в базе вообще. Хотя шесть ведущих колес в глубокой колее в раскисшей грязи могли творить чудеса. Только КрАЗ имел лучшую проходимость.

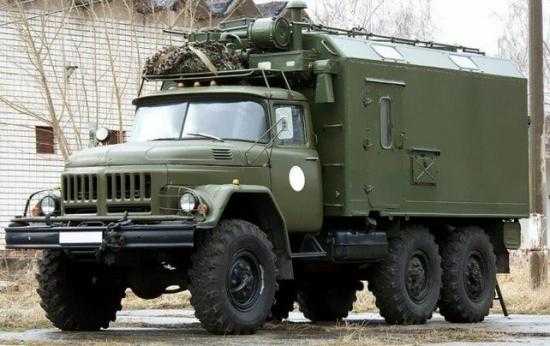

К гражданской жизни автомобиль так толком и не адаптировали. А зачем? Вон, у вас 130-й есть, на нем и работайте. А на шасси вездехода монтировали кунги, бортовые платформы, но чаще всего использовали, как тягач для тактического оружия. В колхозах же автомобиль оценили по достоинству. Одна только система регулировки давления в шинах чего стоила. Причем регулировалось давление прямо из кабины. В зависимости от качества грунта, песок, камень, асфальт, выставлялось и давление. Словом, армейские технологии в хозяйстве были в новинку.

Автомобиль собирался на заводе имени Лихачева до 1992 года, а после все мощности были переброшены на Уральский автомоторный завод, де и вышел последний ЗИЛ 131 только в 2002 году. Но завершение производства можно назвать довольно условно, поскольку количество законсервированных сто тридцать первых, хранящихся на военных складах и подземных ангарах, неизвестно никому.
