Двигатель зил 130: характеристики, неисправности и тюнинг

В настоящее время можно встретить огромное количество товара. Его можно подразделить не только по качеству, но и по стоимости. Стоит отметить, что это касается и автомобильного рынка. И это довольно естественно. Ведь каждый производитель хочет получить огромную прибыль с продаж и вложить меньшее количество денег. Во времена СССР огромную популярность получил двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.

Многие водители говорили, что это попросту неубиваемый агрегат, который не требует большого внимания. Первое транспортное средство с двигателем ЗИЛ 130 вышло в начале 1962 года. Это был первый грузовой автомобиль, сошедший с конвейера Москвы.

Описание

Двигатель ЗИЛ 130 устанавливали на все грузовые транспортные автомобили как ЗИЛ 130, так и ЗИЛ 131. И в этом нет ничего удивительного. Ведь если посмотреть на конструкцию, то двигатель ЗИЛ 131 очень похож на стандартный двигатель ЗИЛ 130.

Данные агрегаты имели небольшую степень унификации. Если говорить просто, то силовой агрегат от Зил 130 немного уменьшили в объеме, до 6 литров, что позволило получить меньший расход топлива. Также силовой агрегат получил двухкамерную карбюраторную систему и специальный ограничитель оборотов.

К более мощному относится двигатель ЗИЛ 375, имеющий объем порядка семи литров. В основном такую махину используют на Уральском автомобильном заводе. Благодаря этому удалось получить увеличенный радиус цилиндров и ход поршня.

Технические характеристики

Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
МодельЗИЛ 130
Тип силового агрегатаБензиновый, четырехтактный, карбюраторный
Мощность 148 л.с. при 3000 об/мин (с ограничителем)
Количество цилиндров8
Как располагаются цилиндрыПод углом в 90 градусов
Минимальный диаметр цилиндра и ход поршня100 миллиметров диаметр и 95 миллиметров ход поршня
Общий объем двигателя6 литров
Степень сжатияПорядка 6,5
Минимальная мощность при 3200 оборотах в минуту150 лошадиных сил или 110 Квт
Крутящий момент при 2000 оборотах401 Ньютонов на метр
Расход топлива двигателя ЗИЛ 130313 грамм
Как работают цилиндры1 – 5 – 4 – 2 – 6 – 3 – 7 — 8
Нумерация цилиндров:Правые 1 – 2 – 3 — 4
Левые 5 – 6 – 7 – 8
Общий вес двигателя640 килограмм
Толкатель двигателя ЗИЛ 130Изготовлен из качественной стали,
имеет небольшую наплавку из чугуна,
полностью механический
Газопроводы двигателя ЗИЛ 130Впускной изготовлен из сплава алюминия,
имеет специальную полость для подогрева
топливной смеси, располагается между
головками блока
Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока
Масляный насос на двигатель ЗИЛ 130Имеет несколько секций;
шестерня, располагается с правой стороны
блока цилиндров,
редукционный клапан имеет давление 320 кПа.
В нижней секции подается масло в масляный радиатор,
перепускной клапан имеет давление 120 кПа.
Фильтры очистки на двигатель ЗИЛ 130
Тонкая очисткаКерамические фильтрующие элементы,
оснащен экономайзером и насосом
отстойникРасполагается на кронштейне, имеет щелевой тип
РадиаторИмеет три ряда, тип змейковый

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.

Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.

Конструкция

Если посмотреть на устройство мотора, то в основе лежит четырехтактный восьмицилиндровый агрегат, имеющий карбюраторную систему с постоянной подачей топлива.

К небольшой особенности относится V – Образное расположение цилиндров. За счет этого удается получить очень высокую мощность и небольшой вес двигателя.

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

Система смазки имеет комбинированную систему: под высоким давлением и разбрызгивание. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не будут выходить из строя.

Система питания двигателя ЗИЛ 375 и 130 очень похожи. У них топливо подается принудительно и постоянно, что очень здорово. За счет этого силовой агрегат будет работать без перерыва.

Модификации

Отдельно хочется рассказать про некоторые модификации двигателя ЗИЛ 130. Дело в том, что в Советское время стремились сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили были оснащены простым карбюраторным мотором с V – образным расположением цилиндров. Такая система имела объем двигателя 5 200 кубических сантиметров. Через некоторое время все убедились, что технически не получается развить того потенциала, который требуется.
  • Из-за этого конструкторы изготовили тот же V – образный агрегат, но с восемью цилиндрами. За счет этого удалось повысить мощность до 150 лошадиных сил, что очень хорошо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131.
  • Следом конструкторы выпустили совершенно новый по устройству мотор, который позволял разгоняться до 90 километров в час. К главной особенности можно отнести четырехтактный цикл и верхнее расположение клапанов.

Обслуживание

В данном разделе стоит поговорить про замену масла. Проделать данный процесс очень легко.

Для этого следует:

  1. Вывернуть сливную пробку;
  2. Открутить пробку масляного фильтра и слить масло;
  3. Отвернуть гайку и снять крышку масляного фильтра;
  4. Снять металлический и резиновый уплотнитель;
  5. Вынуть масляный фильтр и снять стержень;
  6. Менять фильтр следует в обратной последовательности;
  7. Заливаем масло и даем силовому агрегату поработать в течение 5 минут;
  8. Проверить уровень масла с помощью щупа и при необходимости долить.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
Прогорание прокладокПерегреваются детали мотора
Увеличен расходПротекание масла
Стук поршняПовредилась юбка, прогар днища

Тюнинг

Проделывать тюнинг двигателя ЗИЛ 130 не очень сложно. Для этого понадобится инструмент и терпение.

Если вы хотите получить большую мощность, то установите агрегат Mopar 5.2, имеющий 500 лошадиных сил. Этого будет достаточно, чтобы передвигаться не только в городе, но и по бездорожью.

Что касается выхлопной системы, то тут можно установить несколько труб диаметром 63 миллиметра. За счет этого отработавшие газы будут выходить намного быстрей. Также удается получить более низкий звук.

Двигатель ЗИЛ 131, как и 130 можно переоборудовать в довольно интересный дизельный вариант:

  • Первым делом, это позволит намного уменьшить расход топлива, до 20 литров на 100 километров пути. Согласитесь, это очень хорошо, когда ваше транспортное средство потребляет меньше топлива.
  • Также это позволит сэкономить огромное количество денежных средств. Вы знаете, что дизельное топливо намного дешевле бензинового. И это не случайно, так как получить дизельное топливо намного проще, чем стандартное бензиновое. Извлекать силовой агрегат нужно очень аккуратно, лучше с напарником. Дело в том, что агрегат очень тяжелый, одному можно не справиться. К тому же возможно повредить детали, что привлечет к вложению денег.
  • Следующим этапом идет сварка кронштейнов и усилий. Это нужно для того, чтобы новый агрегат подошел по размеру. Ведь если этого не соблюсти, то вы не получите хорошего результата. Новый силовой агрегат, переоборудованный в дизельный, устанавливается на подготовленное место.
  • Далее следует доработка выхлопной системы. Также не стоит забывать о прокачке системы питания, чтобы лишний воздух удалялся из силового агрегата.

На этом тюнинг заканчивается. В результате повышается мощность, уменьшается расход топлива, и вы получаете то, что хотели.

dvigatels.ru

технические характеристики, особенности, ремонт, обслуживание

Наверное, почти каждый автомобилист, хоть раз в жизни слышал о 130-м ЗИЛе. Конечно, это легендарный автомобиль, который оставил большой отпечаток в истории автомобилестроения СССР. Но, не менее легендарным является сам мотор от этого аппарата. Рассмотрим, основные технические характеристики, устройство, а также полный процесс проведения обслуживания и капитального ремонта данного силового агрегата.

Технические характеристики

Мотор ЗИЛ 130 имеет форму V-образной восьмерки, которая часто применялась на советских грузовиках. Это считается третий двигатель по надежности, после ЯМЗ и КАМАЗ. Данный силовой агрегат также устанавливался на грузовики ГАЗ 53, как переделка, но широкого применения эта доработка не нашла.

Основные технические характеристики:

НаименованияХарактеристика
Завод выпускаИмени Ленина
Модель130
Тип питанияБензин/Газ
Объем6.0 литра (5969 см куб)
Мощностные характеристики150 лошадиных сил
Количество цилиндров8
Количество клапанов16
Расход на 100 км, литров32
Диаметр цилиндра100
Степень сжатия6,5 — 6,7
ВпрыскКарбюратор
ОхлаждениеЖидкость

Сам корпус силового агрегата был выполнен из чугуна. Основная масса блоков цилиндра того времени исполнялась именно из этого материала, поскольку он был дешевый и легко обрабатывался. А вот головка блока уже была сделана с алюминия, а точнее легкого алюминия (в состав входил свинец и железо, но не более 1%).

В основном такие двигатели были предназначены для низкооктанового бензина А-76 или А-80. С удорожанием горючего, многие автопарки стали переводить эти моторы на газ, поскольку это было выгоднее с экономической стороны, даже при расходе в 40 литров пропана или бутана на каждые 100 км пробега.

Применяемость

Двигатель ЗИЛ-130 разрабатывался на протяжении 5 лет с 1951 года. Прототипом стал силовой агрегат ЗиС-150, который просто морально устарел на начало 50-х годов, но его устройство положило начало рождению легенды советского автопрома. Следующим поколением, после 130-го стал ЗИЛ-131, технические характеристики которого выросли по сравнению со своим младшим братом.

Семейство моторов ЗИЛ-130 получило большое применение. Так, они устанавливались на все платформы 130-го, а именно: ЗИЛ-130Э (1965–1986), ЗИЛ-130Т (1965–1986), ЗИЛ-130Е (1967–1986), ЗИЛ-130ЕЭ (1967–1986), ЗИЛ-130ЕТ (1967–1986), ЗИЛ-130Г (1965–1986), ЗИЛ-130ГЕ (1967–1986), ЗИЛ-130ГС (1974–1986), ЗИЛ-130АН (1974–1986), ЗИЛ-130В1Э (1965–1986) и так далее.

Также, стоит отметить, что завод изготовитель постоянно старался улучшить характеристики мотора. Так, в 1984 году был выпущен силовой агрегат, который по техническим характеристикам был намного лучше, а именно — мощность выросла до 250 лошадей, а потребляемость топлива составила — 27 литров на 100 км. Но, этот вариант не нашел применения, поскольку стоимость изготовления оказалась достаточно высокой и руководство закрыло испытательный проект.

Неоднократно были попытки, и улучшить систему впрыска. Так, вместо стандартного карбюратора устанавливался Волговский или ГАЗоновский, но доработка имела значительный недостаток — периодически падали обороты и автомобиль попросту глох. Поэтому, было решено, что оптимальным вариантом будет карбюратор — К-88 и его модификации.

Тюнинг

В эпоху Советского Союза, о тюнинге разговаривать было тяжело, поскольку такого понятия еще не было. Конечно, некоторые автолюбители пробовали дорабатывать силовой агрегат, устанавливая на него тракторную турбину или переделывая систему впрыска. Известны даже факты экспериментов, когда ставилось охлаждение топлива, что неоднократно приводило к гидроударам.

Но, со становлением новой эпохи и развитием тюнинга, в начале 2000-х годов начинается целый ряд экспериментов с двигателем ЗИЛ-130, тюнинг которого обходился достаточно дорого и затратно по времени. Все-же находились энтузиасты, которые делали доработку моторов 130-го своими руками.

Итак, стоит более детально рассмотреть, какая доработка велась на двигателе ЗИЛ-130 (тюнинг):

  1. Переточка поршневой системы. Цилиндры растачивались под тюнинг-поршни размера 120 мм. Это позволяло увеличить степень сжатия. Приобрести такие поршни на свой силовой агрегат можно было у компании ЗИЛ, для модифицированных моторов ЗИЛ-130ГЭС или у производителя Terra.
  2. Замена головки блока цилиндров, на снятую с ЗИЛ-130 БЭ.
  3. Замену клапанного механизма, с расточкой посадочных мест под клапана ATI. В данном варианте приходилось менять седла клапанов, которые предварительно проходили этап шарошки.
  4. Замену шкивов под зубчатый ремень.
  5. Замену системы зажигания на бесконтактную.
  6. Расточку коленчатого вала, а также смену вкладышей.
  7. Замену систему впрыска на моноинжектор.
  8. Многое другое.

Некоторые автолюбители меняли всю начинку силового агрегата, что давало возможность установить многоточечный впрыск. По сути, такая лошадка имела значительно большую мощность, в отличие от своих соратников и братьев. Неотъемлемой частью тюнинга двигателя внутреннего сгорания является замена системы выхлопа.

Для 130-го это был хромированный комплект, укороченный на 200 мм выхлопной трубы, которая позволяла увеличить мощностные характеристики на 50-100 лошадок. Еще одним вариантом доработки была установка разветвленной системы выхлопа, когда с выпускного коллектора выводилось две выхлопных трубы. Таким образом, при правильных расчетах можно было добавить 70-120 л.с.

Конечно, при замене системы выпуска и установки инжектора приходиться подумать и о подачи воздуха. Так, просто необходимо было устанавливать дроссель, что давало возможность контролировать входящий воздушный поток. Следовательно, логически, необходимо заменить и воздушный фильтр. Как показывает практика, большинство профессионалов тюнинга рекомендуют — воздушный фильтр «нулевого» сопротивления.

Сколько будет стоить полная доработка или тюнинг мотора ЗИЛ-130? — Этот вопрос задавали себе многие автолюбители. По средним подсчетам, если подвергать двигатель полной переделке, то это обойдется владельцу около 5000 долларов, что не есть рентабельно, хотя технические характеристики могут вырасти в 2, а то и в 3 раза.

Капитальный ремонт: этапы и процессы

Ремонт двигателя ЗИЛ 130 — это довольно щепетильная тема, поскольку сам процесс немного отличается от остальных грузовых автомобилей советского автопрома. Как ремонтировать такой агрегат, сейчас знают не многие автомеханики, поскольку данный агрегат считается морально устаревшим и ему на смену пришли ДВС нового поколения производства ЯМЗ, КАМАЗ и других производителей, устройство которых отличается от 130-го.

Итак, рассмотрим последовательность действий направленных на проведения капитального ремонта силового агрегата.

Разборка

Конечно, перед тем, как проводить разборку двигателя, его необходимо демонтировать с автомобиля. Делается это достаточно легко — отсоединяются все системы и при помощи крана или лебедки снизу вверх вытягивается все в сборе.

Процесс разборки, по большому счету, ничем не отличается от того самого ГАЗ-53. Но, рассмотрим последовательность действий, которую необходимо проделать:

  1. Снимаем карбюратор, высоковольтные провода и систему зажигания.
  2. Демонтаж клапанных крышек.
  3. Сливаем масло с двигателя.
  4. Демонтируем картер мотора.
  5. Вынимаем головки блока цилиндров. Стоит напомнить, что в 130-м их две.
  6. Снимаем помпу, масляный насос и удерживающие планки.
  7. Проводим демонтаж бугелей и оснований шатунов, что держат вкладыши, а затем вынимаем коленчатый вал.
  8. Теперь, можно вынуть поршни вместе с шатунами.
  9. Разборка остальных мелких элементов

Теперь, когда все разобрано необходимо тщательно помыть все детали, чтобы перейти к процессу диагностики.

Диагностика неисправностей

После того, как была проведена мойка, которая делается, горячим керосином, разогретым до 60-70 градусов, необходимо определиться, какие детали еще можно использовать, а какие придется заменить. Диагностические работы начинаются с промеров коленчатого вала и блока цилиндров. Если замеры показали, что блок и вал нужно точить, то они отправляются на специальные станки.

Далее, стоит проверить на работоспособность водяной и масляный насос. Как показывает практика, обычно в них изнашиваются вал и опорный подшипник, так что можно обойтись заменой ремонтного комплекта, но не всегда эта теория работает. Также, меняются подшипники коленчатого вала в обязательном порядке, поскольку выработка на внутренней части, зачастую слишком большая.

Следующим этапом становиться диагностика головки блока цилиндров. Как показывает практика, здесь все предельно просто — меняются сальники клапанов и распределительного вала, выпускные клапана, седла клапанов, а также направляющие втулки. Зачастую, случаются случаи, когда при проведении опрессовки, ГБЦ оказывается треснутой — здесь на помощь придет аргонная сварка, которая замечательно латает алюминий.

Подбор запасных частей

Когда все детали определены, можно начать заказ и подбор. Стоит отметить, что не всегда удается расточить цилиндры под первый ремонтный размер, поэтому заказывать поршневую необходимо после расточки. Как показывает практика, на двигателях ЗИЛ, что остались в эксплуатации заказывают не ремонтные поршни, а гильзокомплекты, в которые входят: гильза стандартного размера, поршень, палец и комплект маслосъемных колец.

Следующим этапом становиться подбор запасных частей к головке блока. Здесь все идет по стандарту — клапана (обычно это комплект выпускных и впускных, всего 16 штук), ремонтные (утолщенные) направляющие втулки размерностью +0,03 мм, стандартные седла клапанов и сальники. При необходимости, проводится подбор распределительных валов. Но, это в редких случаях, когда снятые имеют увеличенный износ шеек.

Все остальные запчасти заказываются по стандарту, в соответствии с маркировкой мотора. Это важно, поскольку к силовому агрегату ЗИЛ-130 не подойдут запасные части, которые имеют маркировку ЗИЛ-130АГЭ или ЗИЛ-130БЭ.

Расточка

Теперь, когда все запасные части собраны, можно приступить к проведению непосредственно ремонтно-восстановительных работ. Первым этапом становится расточка коленчатого вала и блока цилиндров.

Коленвал устанавливается на специальный шлифовальный станок, который при помощи высоких оборотов и каменного круга определенной зернистости. Специалист шлифует коленчатый вал до определенного размера, а затем на малых оборотах полирует поверхности шеек при помощи наждака разного размера.

В отличие от коленвала, блок устанавливается в расточно-хонинговочный станок, где шлифуются поверхности цилиндров. Затем, специалисты устанавливают гильзы в посадочные места и подгоняют их под поршни. Сами поршни необходимо проточить на токарном станке и подогнать по весу.

Делается это путем убирания кромок краев в нижней части каждого поршня. Разница в весе не должна составлять более 0.05 грамма. Если будет больше, может возникнуть дисбаланс и повысится износ деталей, причем всех.

После того, как первичные операции с блоком выполнены, он проходит процедуру примерки. То есть, поршни опускаются в цилиндры и мастера смотрят, насколько операции сделаны точно. При необходимости проводится повторная шлифовка внутренней поверхности гильзы.

Только после этого можно приступить к процедуре шлифования поверхностей блока, а именно посадочные места под головки. После завершения всех операций, детали и узлы проходят повторную мойку.

Также, процедуру шлифовки поверхности проходит и ГБЦ. Шлифуется поверхность, которая устанавливается к блоку цилиндров. Обе поверхности должны быть идеально ровными, поскольку при сборке и установке прокладок может образоваться течь, которая повлечет за собой повторную разборку и ремонт.

Сборка

Собирается двигатель согласно рекомендованных технических карт и документации завода изготовителя выпущенной в 1974 и 1985 годах. Первым делом устанавливается коленчатый вал, а также коренные вкладыши. Затем, идет установка поршневой части, в народе именуемая «вязка поршней». Мастер устанавливает шатуны, которые предварительно, как и поршень, подгоняются по весу, а также ставит шатунные вкладыши.

После того, как гильзокомплекты установлены, можно начать сборку головки блока цилиндров. Сначала монтируются новые направляющие втулки, которые были предварительно «развернуты» (проточены) на токарном станке. Затем, устанавливаются седла клапанов, которые проходят этап шарошки и подгонки новых клапанов. Следующим этапом будет монтаж распределительных валов, штанг и пружин. Затем устанавливаются клапана и сальники.

После того как блок цилиндров и головка собраны, их можно соединить воедино. Делается это через прокладки, которые смазываются графитной смазкой. Последним этапом становиться установка поддона картера, масляного и водяного насоса. Последние штрихи — монтаж карбюратора и системы зажигания. Заливаем масло. Если все прошло успешно можно провести обкаточные работы по мотору.

Обкатка

Немаловажный процесс — обкатка двигателя после капитального ремонта. Делается она в разных режимах и температурах. Различают обкатку на холодный и горячий двигатель. Для силового агрегата ЗИЛ-130 лучше всего использовать комбинированный метод.

Проводиться обкатка на специальном стенде. Конечно, многие кустарные автомеханики проводят его на самом автомобиле, но это считается нарушением технологии. Итак, рассмотрим, в каких режимах лучше всего обкатывать ДВС 130-го ЗИЛа:

ЭтапВид обкаткиОбороты в минуту
Запуск двигателя от электромотора (продолжительность 3-4 минуты)Холодная1000-1200
Пуск мотора от системы питания (продолжительность 5-7 минут)Горячая1500-1700
Разгон агрегата (продолжительность 8-10 минут)Горячая2300-2500
Глушение и остываниеПеретяжка клапанов
Повторный запуск от системы питанияГорячая2000-2200
Прогревание мотора и работа, определения посторонних шумовГорячая1000-1200
Глушение и остываниеОкончательная перетяжка клапанов

Таким образом, если все прошло успешно, то силовой агрегат полностью готовый к эксплуатации и его нужно установить на автомобиль. Последовательность действий пропорционально противоположная процессу демонтажа.

Вывод

Двигатель ЗИЛ-130 — это легенда советского автопрома, которая до сих пор покоряет сердца многих автолюбителей. Недаром, этому мотору проводят тюнинг и ремонтируют его для дальнейшей эксплуатации.

Но, если посмотреть правде в глаза, то действительно 130-й мотор морально устарел и его необходимо менять на новые, более современные силовые агрегаты. Ремонт агрегата, чем дальше, тем обходится дороже и не всегда они уже становятся ремонтнопригодными.

avtodvigateli.com

Двигатель ЗИЛ 130 — Устройство и технические характеристики. Motoran.ru

В августе 1916 года основан старейший автомобильный завод России, завод имени Лихачёва. Изначально предприятие планировалось использовать, как организацию, разрабатывающую и собирающую средние грузовики. Завод пережил много изменений и доработок, неоднократно достраивался и менял ориентацию. Постоянные изменения не помешали компании создать знаменитый массовый грузовой автомобиль и одноимённый двигатель ЗИЛ 130.

Наверняка, каждый житель страны хотя бы раз видел или встречал этот грузовик. За тот период, что делали автомобиль, а это тридцать лет (1964-1994 года) было выпущено три с лишним миллиона автомобилей. Двигатель ЗИЛ, устанавливаемый на транспортное средство, на тот момент, считался образцом живучести и неприхотливости. Эти качества силового агрегата позволили автомобилю занимать лидирующие места на рынке средне тоннажной техники.

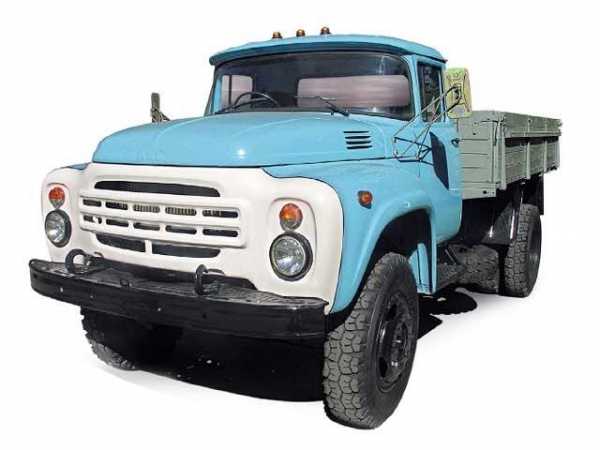

Автомобиль ЗИЛ 130:

Описание

Силовой агрегат ЗИЛ 130 представляет собой двигатель, с цилиндрами в количестве восьми штук, выполняет четыре такта за один рабочий цикл. Подача горючего происходит при помощи карбюратора, обеспечивающего постоянную подачу. Расположение цилиндров под углом в 90° («v» образно), даёт агрегату мощность, и в то же время наделяет мотор небольшим весом. Охлаждение силовой установки происходит с помощью жидкости. Система смазки двигателя ЗИЛ 130 комбинированная, масло подаётся в мотор с напором, остальная часть разбрызгивается.

Силовая установка конструктивно схожа с модификацией ЗИЛ 111, однако, взаимозаменяемость деталей моторов маленькая. Сто тридцатый меньшего объёма, карбюратор, применяемый на моторе, состоит из камер в количестве двух штук. Семи литровый агрегат, который маркируется, как ЗИЛ 375, используют технике под маркой Урал.

Важно! Сто тридцатые установки унифицированы, детали агрегатов взаимозаменяемы. Однако, надо учитывать, к изделию ЗИЛ 130 детали и механизмы с маркировкой ЗИЛ 130 АГЭ или БЭ не подходят.

Двигатель ЗИЛ 130:

Технические характеристики- Двигатель ЗИЛ 130

Что бы лучше понять, что представляет собой двигатель ЗИЛ 130, изучим технические характеристики агрегата. Двигатель внутреннего сгорания предназначен для эксплуатации на грузовиках ЗИЛ: 130 и 131. Параметры представлены в таблице.

Параметры мотора:

РазъяснениеПоказатель
Завод изготовительАМО ЗИЛ
Период выпуска1964-1994
ГорючееСемьдесят шестой бензин
Питание агрегатаКарбюратор
Сколько тактов4
Сплав блока агрегатачугун
Количество камер объёмного вытеснения (шт.), размещение«v8»
Клапан, итого (штук)16
Объем двигателя ЗИЛ 130 (л)6
Порядок работы агрегата1,5,4,2,6,3,7,8
Камера объёмного вытеснения, поперечник, миллиметров100
Расстояние между крайними положениями поршня, миллиметров95
Отношение пространства над поршнем: верх/низ6,5
Объем масла в двигателе ЗИЛ 130 (л)9
Мощь агрегата, лошадиных сил150
Вращающий момент (Нм)401
Соответствие нормам экологииЕвро 0
Вес двигателя ЗИЛ 130 (кг.)440

Устройство двигателя

Силовой агрегат состоит из нескольких составных частей, каждая из которых со своими особенностями. Двигатель ЗИЛ 130 представляет собой агрегат, устройство которого предусматривает наличие следующих компонентов:

  • Блок агрегата.

Остов агрегата применяет в качестве материала чугун высокой прочности. В остов вмонтированы гильзы, мокрого типа, материал изделий, серый чугун марки СЧ 18-36 (феррит до 5%). Верх направляющей втулки поршня зажат уплотнением, удерживающим гильзу от смещения. Низ направляющей зафиксирован кольцами, материал которых, резина. С целью увеличить жёсткость блока, водяные полости со встроенными разделителями.

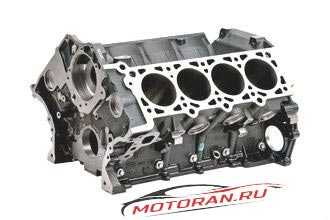

ЗИЛ 130, блок цилиндров агрегата:

  • Головка блока двигателя.

Материал, из которого выполнено изделие, смесь металлов, основной компонент, алюминий АЛ-4. Внутрь вставлены сёдла из стали и механизм, направляющий клапана. Рабочая камера агрегата овально клиновидная. Сочленение головки агрегата и его остова уплотнено прокладкой, материал детали, асбест и сталь. Крепление головки к остову обеспечивается за счет болтов, в комплекте крепежных элементов насчитывается семнадцать штук. Из этих семнадцати болтов четыре отвечают за одновременное крепление оси рокеров. Сила, с которой крепёж соединяет головку и блок 7-9 кгс*м. Регулировку затяжки проводят с учётом температуры окружающей среды: в холодное время показатель силы стремится к «7», в теплое время показатель ближе к значению «9».

Что бы плоскости головки агрегата максимально плотно прилегали к остову, фиксацию крепежа выполняют с учётом определённой техники, силу распределяют равномерно, работу выполняют в 2 захода. После затягивания всех болтов, среднюю часть головки потягивают заново. Замена прокладки сопровождается очисткой отверстий головы и остова, а так же чисткой рабочей камеры от шлака.

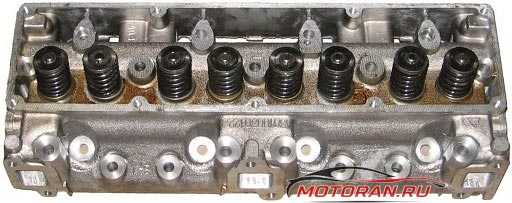

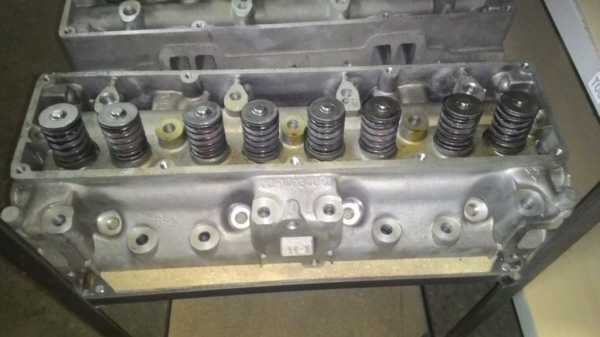

ЗИЛ 130, головка блока цилиндров агрегата:

  • Деталь агрегата, соединяющая поршень с шатуном «палец».

Соединение обеспечивает скольжение детали в отверстии, фиксация от горизонтального перемещения обеспечивается за счет колец, которые стопорят палец с обеих сторон. Технология изготовления требует точности, при сборке детали подбирают под обслуживаемые узлы агрегата. Метод подборки, сортировка по группам и размеру, в частности, диаметру.

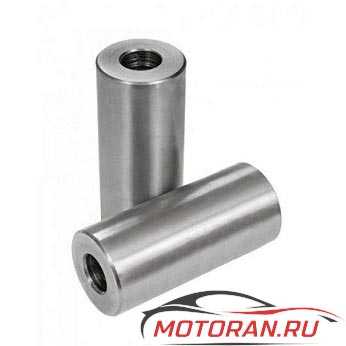

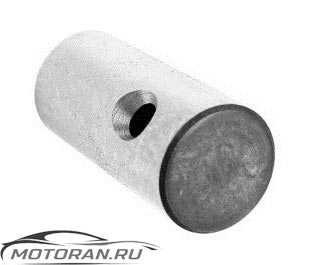

ЗИЛ 130, поршневой палец агрегата:

  • Кольца агрегата.

Монтаж предусматривает установку четырёх колец на каждый поршень. По назначению поршни делятся: одно для снятия масла, три для обеспечения компрессии. Компрессионные кольца в количестве двух штук (верхние) хромированы, третье кольцо по форме образует конус. Изделие, для съёма масла составное: две плоских окружности из стали, окружность, расширяющее по оси, окружность радиального расширения.

ЗИЛ 130, кольца поршневые:

  • Шатуны агрегата.

Материал изделия, сталь, марка 40Р, в сечении представляют собой букву «Н». Низ шатуна снабжён тонкостенным вкладышем, материал сталь и алюминий. В верхней части находится втулка, материал, бронза.

  • Размер шатуна: 185,0мм;
  • Сечение верхнего отверстия: 27,5мм;
  • Сечение нижнего отверстия: 69,5мм.

ЗИЛ 130, шатун:

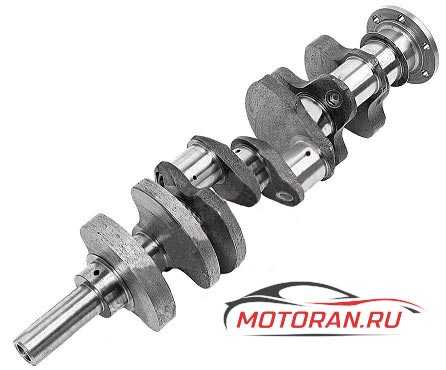

  • Коленчатый вал агрегата.

Деталь стальная, марка 45, шейки изделия закалены. Вал имеет пять опор, каналы длясмазки и центробежные фильтры для улавливания примесей в масле. Очищать фильтры от грязи надо после 100000км пробега, или при каждом ремонте агрегата. Изделие, для лучшего уравновешивания силового агрегата выполнено в крестообразной схеме.

  • Сечение коренных шеек: 74,48-74,50мм;
  • Сечение шатунных шеек: 65,48-65,50мм;
  • Вес изделия: 53,75кг;
  • Масса изделия совместно с маховым колесом: 77,917кт;
  • Масса изделия совместно со сцеплением и шкивом: 102,62кг.

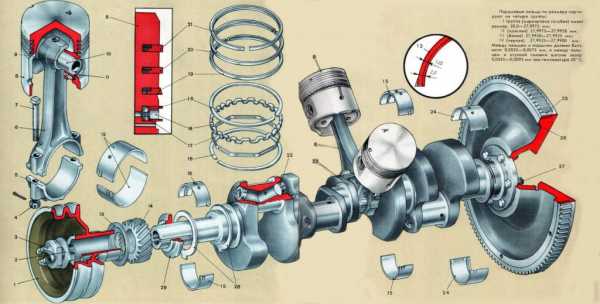

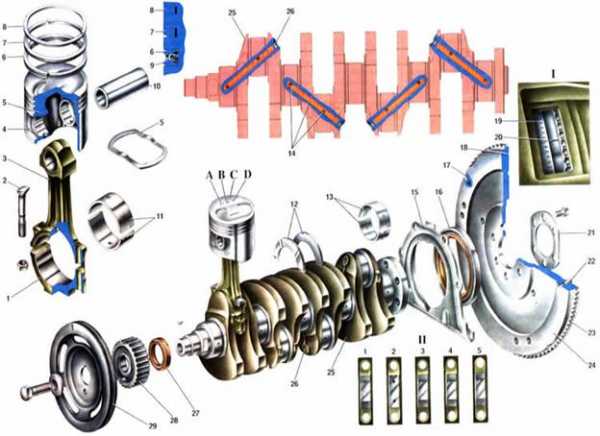

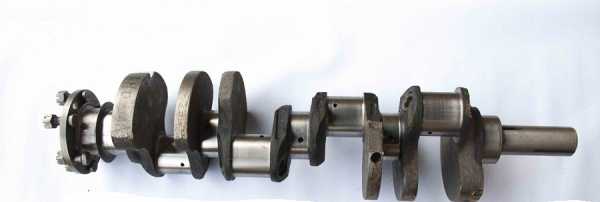

ЗИЛ 130, коленчатый вал агрегата:

  • Маховое колесо агрегата.

Материал изделия чугун. По контуру впрессован венец с зубцами, материал венца, сталь, предназначение, запуска силового агрегата. Изделие прикреплено к торцу коленчатого вала, фиксация осуществляется крепежом в виде шести болтов. Усилие, прилагаемое для фиксации, распределяется равномерно.

ЗИЛ 130, маховое колесо агрегата:

  • Распределительный вал агрегата.

Техническое изделие выполнено из стали, в точках наибольшей нагрузки деталь закалена. Работу механизма обеспечивают шестерни, в количестве двух штук. Изделие фиксируется на пяти опорах, пастель в точках фиксации укомплектована втулками, материал втулок, двойной металл. Правильность размещения обеспечивается совпадением значков, нанесённых на поверхность шестерён обоих изделий (коленчатый, распределительный валы).

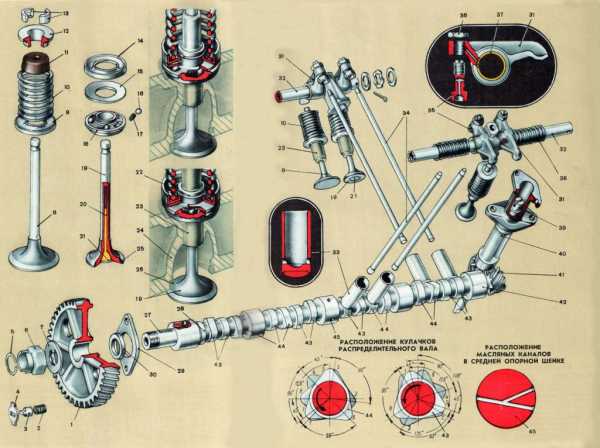

ЗИЛ 130, распределительный вал агрегата:

  • Устройство регулировки потока в агрегате.

Расположение клапанов мотора вверху, детали находятся в головке остова агрегата, схема расположения — ряд, под наклоном. Работу клапанов обеспечивает распределительный вал посредством штанг, толкателей и рокеров.

Материал изделия, сталь, способная выдерживать высокие температуры. Рабочие посадочные места выполнены под углом: впуск — 30°, выпуск — 45°. Внутри тела выпускной детали находится натрий, тарелка имеет жаропрочную наплавку. С целью увеличения срока службы выпускной клапан проворачивается во время работы специальным механизмом.

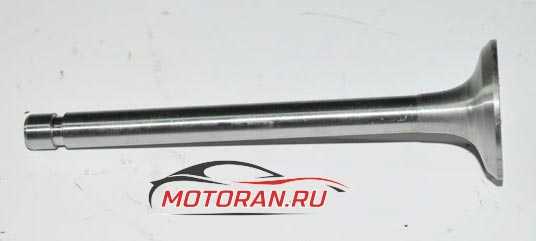

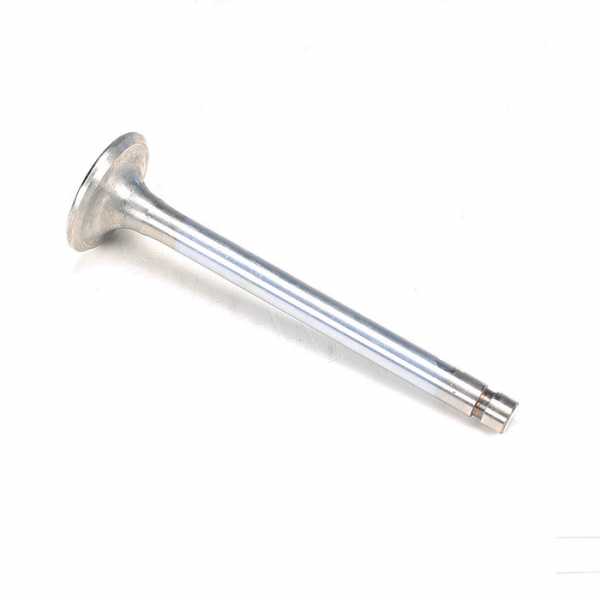

ЗИЛ 130, клапан впускной:

  • Толкатель клапана агрегата.

Деталь выполнена из стали, внутри изделие полое. На торце толкателя имеется наплавка из высокопрочного чугуна, она предотвращает преждевременный износ от контакта с кулачком. Для отвода, попадающего в толкатель масла, в нижней его части предусмотрено отверстие.

ЗИЛ 130, толкатель клапана:

  • Патрубки подвода смеси к агрегату.

Материал впускного патрубка алюминии (сплав), конструктивно представляет собой общий для всех цилиндров канал. Устройство размещено среди головок остова агрегата, имеется подогрев рабочей смеси в виде подведённой водяной рубашки. Сила, прилагаемая при фиксации патрубка 1,5 – 2 кгс*м. Выполняя монтаж, крепёж затягивается с равномерным усилием, схема крестообразная. Патрубки выпуска чугунные, расположены с двух сторон от агрегата.

Модернизация двигателя

Первоначальный вариант автомобиля не предусматривал доработку и модернизацию, поскольку двигатель ЗИЛ 130 имел штатные характеристики и предназначался для выполнения обыденных задач. Встречались автолюбители, которые усовершенствовали агрегат, выжимая из него максимум возможностей. После двухтысячного года модернизация силовой установки стала частым явлением, тюнинг агрегата обходился не дёшево, требовал трудозатрат и материальных вложений.

Автомобиль ЗИЛ 130 после доработки:

Тюнинг двигателя ЗИЛ 130 включал в себя следующие доработки:

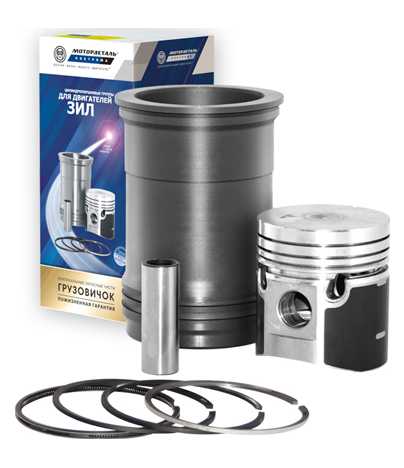

  • Изменение параметров поршней агрегата. Работа включает в себя расточку гильз цилиндров, под установку специальных поршней, размером 120мм. Такие действия увеличивали отношение объёма в нижней мертвой точке к объёму камеры сгорания. Поршни для переделки силового агрегата выпускали заводы ЗИЛ и Terra.
  • Демонтаж штатной головки агрегата и монтаж другой головки, например, ЗИЛ 130 БЭ.
  • Проведение полной замены клапанов агрегата. С этой целью растачивают посадочные места деталей под изделия ATI. Поводят замену сёдел клапанов, этот процесс проводят с подгонкой кромок изделия.
  • Меняются шкивы агрегата под применение зубчатого ремня;
  • Меняется система зажигания агрегата на современный механизм, без использования контактов;
  • Меняются вкладыши коленчатого вала агрегата, сам вал растачивается;
  • Меняется механизм подачи горючего в агрегат, демонтируется карбюратор, ставитсяинжектор с одноточечным впрыском. Если применить многоточечный впрыск, то мощность силовой установки увеличится.

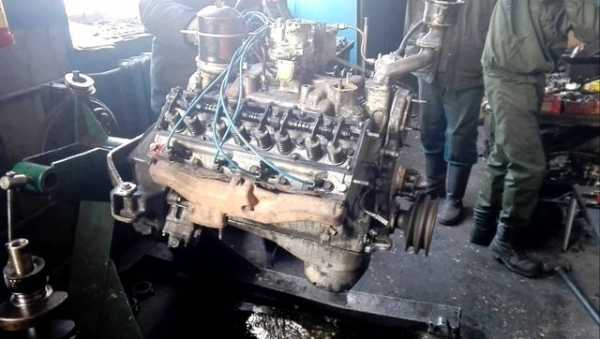

ЗИЛ 130, на фото переоборудованный силовой агрегат:

При проведении работ по модернизации не стоит забывать о выхлопной системе, механизм необходимо заменить усовершенствованным. Для силового агрегата предусмотрен специальный комплект из хромированного материала, выхлопная труба этого набора укорочена на 200мм, применение всего в комплексе даёт прирост в 50 лошадиных сил. Еще применяют систему выхлопа с разветвленными патрубками, при этом из выпускного коллектора будет выходить две трубы отвода газов. Правильное выполнение работ даст прирост в 70 лошадиных сил.

Важно так же при модернизации изменить характеристики системы наполнения цилиндров воздухом. Для этого устанавливают дроссель, который позволял контролировать воздушный поток, поступающий в камеру. Для устранения сопротивления со стороны фильтрующего элемента применяют воздушный фильтр нулевого сопротивления.

Проводимые доработки позволяют увеличить характеристики силового агрегата в два, два с половиной раза. Однако, перед началом проведения работ надо все грамотно рассчитать и взвесить. Дело в том, что покупка материалов и сами работы стоят дорого, а будет ли целесообразно выполнять манипуляции, решать хозяину.

motoran.ru

ЗИЛ-130 технические характеристики



ЗИЛ-130


СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций



ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является  последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении  по ГОСТ 15150-69 и рассчитан на эксплуатацию при Температуры окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха  до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тяговодинамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное  для дооборудования специальными  кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное  для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей  семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

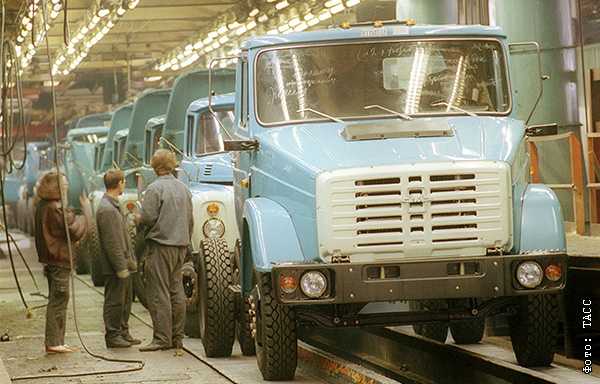

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но приклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

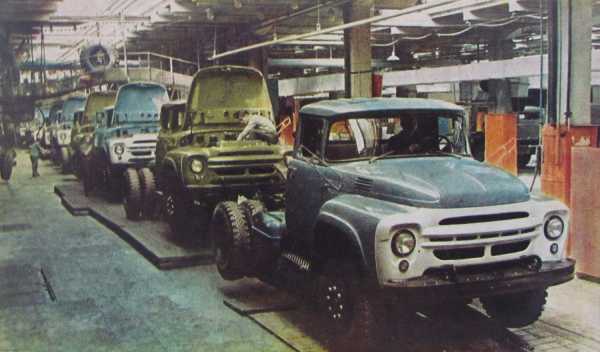

ЗИЛ-130 конвеер

Основные данные                                                                                                         ЗИЛ-130

Тип автомобиля                                                                                                            Грузовой

Тип двигателя                                                                                            карбюраторный четырехтактный

Грузоподъемность                                                                                                          6000

Пассажировместимость мест                                                                                         3

Собственная масса кг                                                                                                    4980

Полная масса кг                                                                                                              10980

Габарит мм

длинна                                                                                                                              6675

ширина                                                                                                                             2500

высота                                                                                                                              2350

база мм                                                                                                                             3800

Колея мм

передних колес                                                                                                               1800

задних колес                                                                                                                    1790

Минимальный радиус поворота м                                                                               8,0

Максимальная скорость км/ч                                                                                        90

Минимальный дорожный просвет мм                                                                        270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные                                                                                                         ЗИЛ-130

Количество цилиндров                                                                                                       8

Расположение цилиндров                                                                                         V образное

Порядок работы                                                                                                          1-5-4-2-6-3-7-8

Литраж л                                                                                                                              6,000

Степень сжатия                                                                                                                    6,5

Мощность квт (л,с)                                                                                                               110

(150)

Число оборотов в минуту при максимальной мощности                                            3100

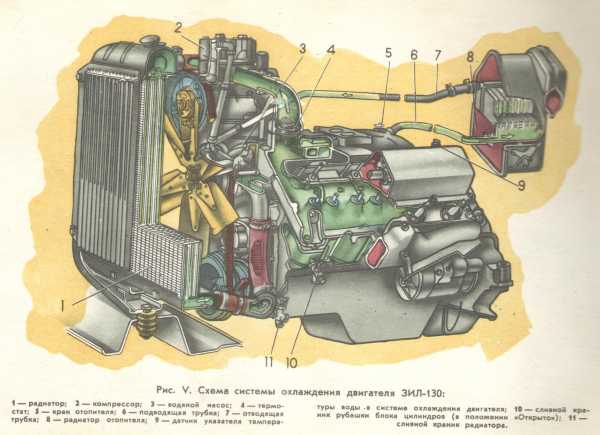

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

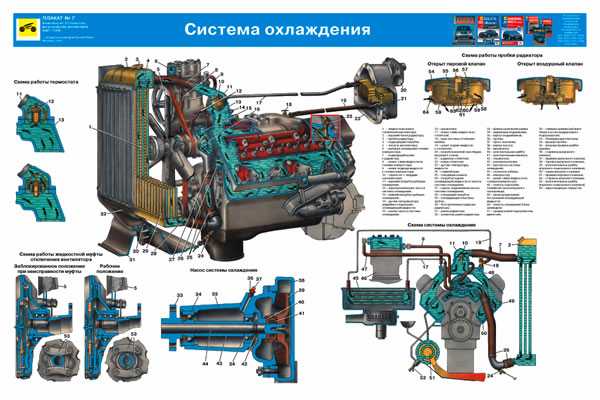

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

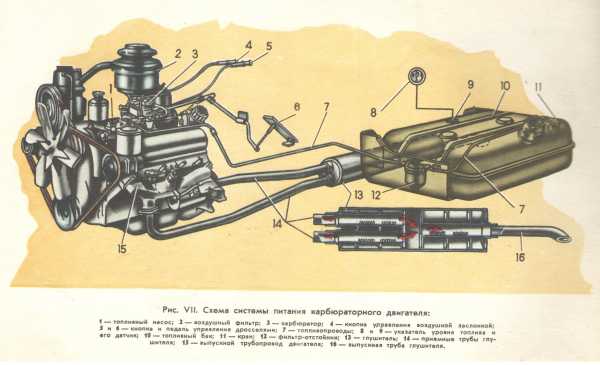

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441)  карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

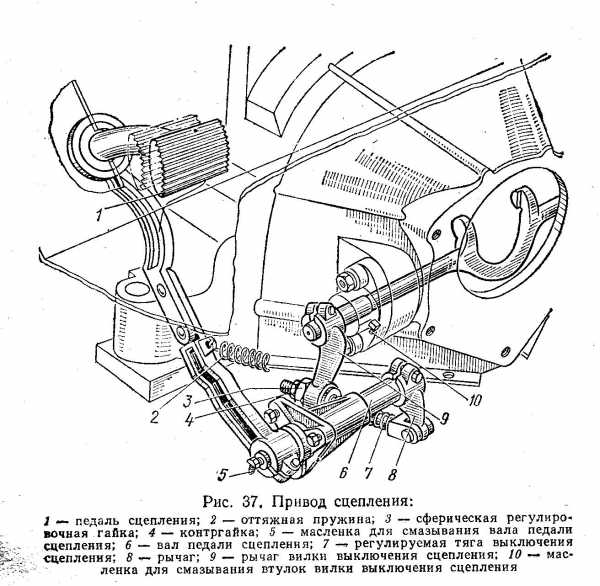

сцепление ЗИЛ-130

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний   обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление

ТОРМОЗНОЕ УПРАВЛЕНИЕ

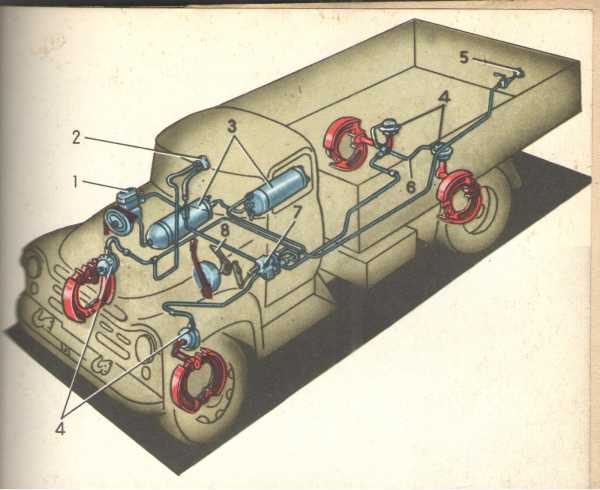

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

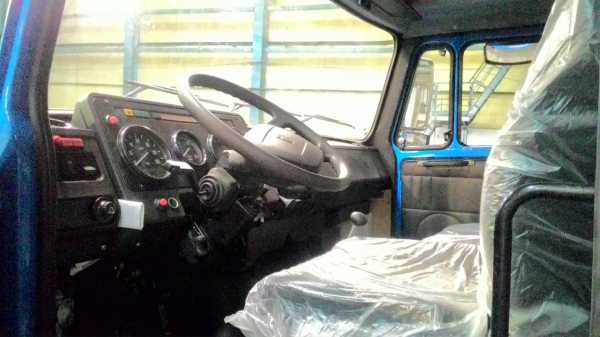

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля  — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

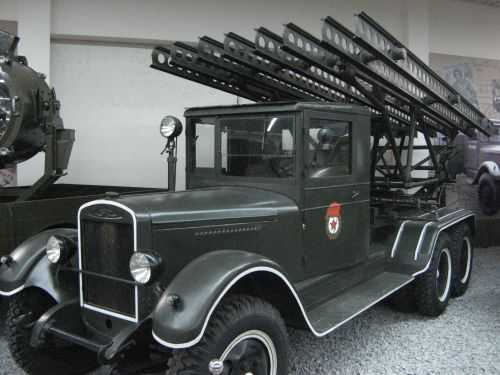

Самый первый АМО ЗИЛ

АМО 1 первыйZIL -005АМО-ЗИЛРакетная установкаЗИС-150ЗИЛ-157ЗИЛ-130ЗИЛ-133ЗИЛ-133ГЯЗИЛ-131ЗИЛ-4331ЗИЛ-43276 ТЗИЛ-433180ЗИЛ-5310ЗИЛ-ТАПИРЗИЛ-4329 В1




zil-130-431410.ru

Технические характеристики ЗИЛ-130 и его модификаций

НаименованиеАвтомобиль ЗИЛ-130Сядельный тягач ЗИЛ-130В1Автомобиль ЗИЛ-130ГШасси самосвала ЗИЛ-130Д1Шасси самосвала ЗИЛ-130Б2

Основные данные

Полезная нагрузка в кг:
с платформой5000500045004000
шасси5600570054855475
Нагрузка на седло в кг5400
Масса (вес) прицепа или полуприцепа с грузом в кг. не более80001240080008000
Масса* (вес) снаряженного автомобиля в кг43003860457536903700
Полная масса (вес)автомобиля (с полезной нагрузкой, снаряжением, заправкой, с водителем и двумя пассажирами) в кг:
без прицепа или полуприцепа952598009400**9400**
с прицепом или полуприцепом17525164851780017400
Распределение массы снаряженного автомобиля в кг:
на переднюю ось212021152275
на задний мост218017452300
Распределение полной массы с грузом в кг:
на переднюю ось25752485289029002900
на задний мост69507000691065006500

Размеры в мм (см. рис.)

Длина А66755280761052806150
Ширина Б25002360250023602360
Высота В по кабине (без груза)24002400240024002400
Расстояние Г от передней оси автомобиля до задней стенки кабины16431643164316431643
Расстояние Д от переднего буфера до передней оси автомобиля10751075107510751075
База Е автомобиля38003300450033003800
Расстояние И от оси задних колес до заднего конца рамы146290217109021117
Погрузочная высота С платформы без груза14501450
Внутренняя высота К платформы575575
Внутренняя ширина Н платформы23262326
Внутренняя длина М платформы37524686
Колея Р задних колес (между серединами двойных скатов)17901790179017901790
Колея О передних колес (по грунту)18001800180018001800
Расстояние от оси отверстия под шкворень седельно-сцепного устройства до задней стенки кабины в мм1525
Расстояние от поверхности дороги до опорной поверхности седла (без груза) в мм1245

Эксплуатационные данные

Максимальная скорость автомобиля с полезной нагрузкой в км/ч9080 (сполуприцепом)909090
Путь торможения автомобиля с полной массой без прицепа, движущегося со скоростью 30 км/ч на горизонтальном участке сухой дороги с асфальтированным или бетонным покрытием под действием рабочего тормоза в м1113 (с полуприцепом)111111
Контрольный расход топлива*** на 100 км пути по шоссе при скорости движения 30—40 км/ч и полной нагрузке в л2835 (с полуприцепом)282828
Габаритный радиус поворота по точке автомобиля, наиболее удаленной от центра поворота, в м8,9810,188,9
Дорожный просвет при полной нагрузке 5000 к гс в мм270270270270270
Углы света в град:
передний3838383838
задний2747224733

Двигатель

Модель и типЗИЛ-130, V-образный, четырехтактный карбюраторный, верхнеклапанный
Расположение цилиндровпод углом 90 градусов
Число цилиндров8
Диаметр цилиндров и ход поршня в мм100х95
Рабочий объем цилиндров в л6
Степень сжатия6,5
Номинальная мощность при 3200 об/мин в л.с., не менее150
Максимальный крутящий момент в кгс*м, не менее41
Минимальный удельный расход топлива в г/л. с. ч.240
Порядок работы цилиндров1-5-4-2-6-3-7-8
Нумерация цилиндров (счет ведется от вентилятора двигателя):
правая группа1-2-3-4
левая группа5-6-7-8
Сухая масса (вес) двигателя со сцеплением, коробкой передач, стояночным тормозом, компрессором, насосом гидроусилителя рулевого управления и вентилятором в кг640
Блок цилиндровЧугунный, с легкосъемными вставными мокрыми гильзами, с кислотоупорной вставкой в верхней части гильзы и резиновыми уплотняющими кольцами в нижней ее части
Головки цилиндровДве, из алюминиевого сплава, со вставными седлами и направляющими клапанов
ПоршниИз алюминиевого сплава, форма юбки овальная
Поршневые кольцаТри компрессионных — чугунные (два верхних хромированные) и одно маслосъемное, стальное, составное, хромированное
Поршневые пальцыСтальные, плавающие, пустотелые
ШатуныСтальные, двутаврового сечения, со смазкой поршневого пальца разбрызгиванием
Шатунные и коренные подшипникиТонкостенные, взаимозаменяемые, сталеалюминневые вкладыши (стальная лента, алюминиевый сплав)
Коленчатый валСтальной, кованый, пятиопорный, с каналами для смазки; шейки с грязеуловителями
МаховикЧугунный, снабжен стальным зубчатым венцом для пуска двигателя от стартера
Распределительный валСтальной, пятнопорный
Фазы газораспределения****:
открытие впускного клапана31° до в. м. т.
закрытие впускного клапана83° после н. м. т.
открытые выпускного клапана67° до н. м. т.
закрытие выпускного клапана47° после в. м. т.
Привод распределительного валаПарой шестерен с косыми зубьями; ведомая шестерня чугунная
КлапаныВерхние, расположены в головках блока цилиндров в один ряд наклонно к оси цилиндров; приводятся в действие от одного распределительного вала при помощи толкателей, штанг, коромысел. Выпускные клапаны пустотелые, охлаждаемые, с жаростойкой наплавкой посадочного седла, имеют механизм для принудительного проворачивания клапана во время работы
ТолкателиМеханические, стальные, с наплавкой из специального чугуна

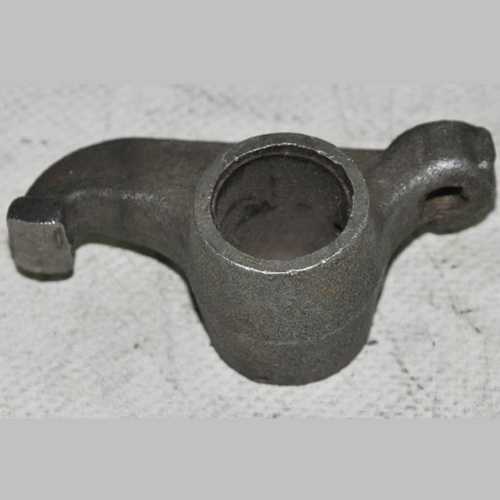

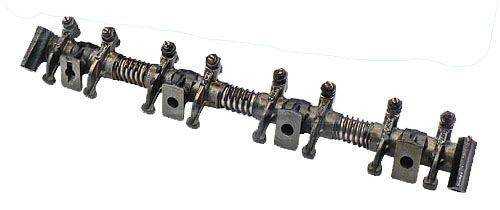

Коромысла клапановКованые или литые, стальные с бронзовой втулкой
Механизм вращения выпускного клапанаПринудительный, шарикового типа
ГазопроводыВпускной газопровод из алюминиевого сплава, общий для обоих рядов цилиндров, снабжен водяной рубашкой для подогрева топливной смеси, расположен между головками блока; выпускные — чугунные, по одному с каждой стороны блока двигателя

Система смазки

Система смазкиСмешанная: под давлением и разбрызгиванием с охлаждением масла в радиаторе
Масляный насосШестеренчатый, двухсекционный, расположен с правой стороны блока цилиндров. Верхняя секция насоса подает масло через масляный фильтр в систему смазки двигателя. Редукционный клапан верхней секции отрегулирован на давление 3,2 кгс/см2 (не менее). Нижняя секция насоса подает масло в масляный радиатор; перепускной клапан нижней секции отрегулирован на давление 1,2 кгс/см2
Масляный фильтрЦентробежный с реактивным приводом (полнопоточная центрифуга), включен в масляную систему последовательно
Масляный радиаторТрубчатый, воздушного охлаждения, установлен перед водяным радиатором
Вентиляция картераПринудительная, отсосом картерных газов во впускной газопровод через специальный клапан; свежий воздух поступает через воздушный фильтр маслоналивной горловины

Система питания

Подача топливаПринудительная, диафрагменным герметизированным насосом
ТопливоАвтомобильный бензин А-76, ГОСТ 2084—67
Топливный бакОдни, емкостью 170 л, установлен под платформой, на левом лонжероне
Топливный насосБ10, диафрагменный, с рычагом для ручной подкачки топлива
Подогрев топливной смесиВо впускном газопроводе, имеющем водяную рубашку для подогрева смеси
Фильтры очистки топлива:
магистральный фнльтротстойник топливаЩелевой, расположен на кронштейне топливного бака
фильтр тонкой очистки топливаС керамическим фильтрующим элементом, расположен на кронштейне перед карбюратором
фильтр в топливном бакеСетчатый, расположен на приемной трубке топливного бака
КарбюраторК-88А, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер
Ограничитель максимального числа оборотов коленчатого вала двигателяПневмоиентробежный (центробежный датчик и исполнительный диафрагменный механизм с пневматическим приводом)
Воздушный фильтрВМ-16, масляно-инерцнонный с двухступенчатой очисткой воздуха
Система охлаждения
Система охлаждения двигателяЖидкостная, закрытая, с принудительной циркуляцией
РадиаторТрубчато-ленточный (змейковый) трехрядный*****
Величина избыточного давления, обеспечиваемого клапаном, расположенным в пробке радиатора1 кгс/см2, что обеспечивает температуру кипения воды при 119° С
ТермостатС твердым наполнителем, установлен в выпускном патрубке водяной рубашки
ЖалюзиСтворчатые, вертикальные, управляются из кабины водителя
Водяной насосЦентробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала
ВентиляторШестилопастный с отогнутыми концами лопастей

Сцепление

ТипОднодисковое, сухое, с пружинным гасителем крутильных колебаний (демпфером) на ведомом диске
Фрикционные накладкиИз асбестовой композиции
Число пар трущихся поверхностей2

Коробка передач

ТипМеханическая, с пятью передачами для движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач
Передаточные числа:
первой передачи7,44
второй передачи4,1
третьей передачи2,29
четвертой передачи1,47
пятой передачи1
заднего хода7,09

Карданная передача

Карданные валыДва, открытого типа, с промежуточной опорой на раме
Карданные шарнирыТри, на игольчатых подшипниках

Задний мост

Картер заднего мостаСтальной, штампованный, сварной
Главная передачаДвойная, с парой конических шестерен со спиральными зубьямн и парой цилиндрических шестерен с косыми зубьями
Передаточное число главной передачи6,32
ДифференциалКонический, с четырьмя сателлитами, симметричный
ПолуосиПолностью разгруженные

Рама и подвеска

РамаШтампованная, клепаная, с лонжеронами швеллерного сечения, соединенными поперечинами
Прицепное устройство******Сзади буксирный крюк с защелкой, впереди буксирные крюки
Подвеска передней оси и заднего мостаНа продольных полуэллиптических рессорах; передние концы передних и задних рессор закреплены на раме с помощью отъемных ушков и пальцев, задние концы рессор скользящие
АмортизаторыГидравлические телескопические, двустороннего действия; установлены на передней подвеске

Передняя ось

Балка передней осиДвутаврового сечения
Угол развала колес в градусах1
Схождение колес (разность расстояний между ободьями колес сзади и спереди на уровне оси колеса) в мм2-5
Поперечный наклон шкворня в град8
Продольный наклон шкворня без нагрузки1° 15′ (ЗИЛ-130, ЗИЛ-130Б2),  0°50′ (ЗИЛ-130В1), 1°30′ (ЗИЛ-130Г), 1° (ЗИЛ-130Д1)

Колеса и шины

КолесаДисковые, 7,0—20, крепятся гайками на восьми шпильках
ШиныПневматические, камерные 260—508 или 260—508Р
ЗИЛ-130, ЗИЛ-130Г, ЗИЛ-130В1ЗИЛ-130Д1, ЗИЛ-130Б2
Давлена в шинах колес в кгс/см2:
передних3,53,5
задних и запасного54,3
Давление в шинах колес типа Р в кгс/см2:
передних4,55
задних и запасного65

Рулевое управление

Рулевой механизмС гидравлическим усилителем, расположенным в общем картере с рулевым механизмом; рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором
Насос гидроусилителя рулевого управленияЛопастный, двойного действия приводимый во вращение ремнем от шкива коленчатого вала
Передаточное число рулевого механизма20
Наибольший угол поворота передних колес (внутреннего) в град:
вправо34
влево36
Шарниры рулевых тягШаровые; у поперечной тяги — саморегулирующиеся, у продольной — регулируемые

Тормоза

РабочиеКолодочные, барабанного типа, действуют на все колеса, привод пневматический
СтояночныйБарабанного типа, действует на трансмиссию; привод механический
Воздушный компрессорДвухцилиндровый, с жидкостным охлаждением головки и блока
Диаметр цилиндра и ход поршня в мм60х38
Поршни компрессораИз алюминиевого сплава с плавающими поршневыми пальцами
Производительность прн частоте вращения коленчатого вала компрессора 2000 об/мин и при противодавлении 7 кгс/см2 в л/мин220
Привод компрессораРемнем от шкива водяного насоса
Смазка компрессораОт системы смазки двигателя под давлением и разбрызгиванием
Регулятор давленияШариковый
Воздушные баллоныДва, емкостью по 20 л

Электрооборудование

Система электрооборудованияОднопроводная, отрицательные зажимы источников тока соединены с корпусом (массой) автомобиля
Напряжение в сети в В12
ГенераторГ250-И1, переменного тока с встроенными кремниевыми выпрямителями, максимальная сила тока 40 А
Регулятор напряженияРР350-А, бесконтактный полупроводниковый
Аккумуляторная батареяОдна, 12 В 6 СТ-90-ЭМС; емкостью 90 Ач при 20-часовом режиме разряда
СтартерСТ130-А1, электрический, 12 В, постоянного тока, последовательного возбуждения, мощностью 1,5 л.с. с электромагнитным приводом и муфтой свободного хода
Распределитель зажиганияР4-Д с автоматической регулировкой опережения зажигания — центробежным и вакуумным регуляторами
Катушка зажиганияБ114
Транзисторный коммутатор с добавочным сопротивлением СЭ107ТК102
Свечи зажиганияА15-БС или А15-СС, резьба М14х1,25 мм
Комбинированный выключатель зажигания и стартераВК350, с замком, включается при помощи ключа
ФарыДве, ФГ122-Г, с двухиитевыми лампами 50 + 40 Вт
Подфарники и передние указатели поворотаДва, ПФ101-Б с двухиитевыми лампами 21+6 св (нить 21 св — указатель поворота, нить 6 св — габаритный свет)
Задние фонариДва (правый — ФП101-Б, левый — ФП101) с двумя лампами 21 и З св в каждом (лампа 21 св — указатель поворота и торможения, лампа 3 св — габаритный свет и освещение номерного знака)
Переключатель указателей поворотеП105-А укреплен на рулевой колонке, включается от руки, а выключается автоматически
Прерыватель указателей поворотаРС57
Центральный переключатель светаП44-А, на три положения
Ножной переключатель светаП53-Б, на два положения
Выключатель сигнала торможенияПневматический, размещен в тормозном кране
Звуковой сигналС44, электрический*******, вибрационный безрупорный, установлен под капотом двигателя
Подкапотная лампаПД308, с выключателем на лампе
Штепсельная розетка переносной лампы47К, крепится в кабине на левой боковой панели
Штепсельная розетка прицепаПС300, семиклеммовая, расположена на задней поперечине рамы
ПредохранителиПР2-Б, биметаллический, кнопочный на 20 А в цепи сигнала и штепсельной розетки переносной лампы; биметаллический на 20 А в цепи центрального переключателя, два (ПР510) биметаллических по 6 А в цепях электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворотов
Электродвигатель отопителя кабиныМЭ226-Б, мощностью 35 Вт с дополнительным сопротивлением СЭ300
Датчик аварийного перегрева охлаждающей жидкостиТМ102, размещен в верхнем бачке радиатора

Контрольные приборы

СпидометрСо стрелочным указателем скорости и суммарным счетчиком пройденного пути
Указатель давления масла в системе смазки двигателяМембранный, непосредственного действия
Указатель температуры охлаждающей жидкостиЭлектрический, градуированный до 120° С, снабжен датчиком, установленным в водяном канале впускной трубы
Указатель уровня топливаЭлектрический реостатного типа, с датчиком БМ117-А, установленным на баке, действует только при включенном зажигании
АмперметрСо шкалой 30—0—30 А
Манометр для контроля давления воздуха в системе пневматического привода тормозовДвухстрелочный; верхняя стрелка показывает давление в воздушных баллонах, нижняя — давление в тормозных камерах

Кабина и платформа

КабинаЦельнометаллическая, закрытая трехместная; имеет панорамное ветровое стекло
Отопление кабиныЖидкостное, от системы охлаждения двигателя; с центробежным вентилятором; ручка управления заслонкой канала отопителя расположена на щите кабины
Вентиляция кабиныЧерез опускающиеся стекла дверей, поворотные форточки и вентиляционные люки в крыше
СиденьяСиденье водителя регулируемое; пассажирское сиденье двухместное нерегулируемое. Подушки из губчатой резины
СтеклоочистительПневматический, двухщеточный
Устройство для обмыва ветрового стеклаВодяное, с ножным приводом, с двумя распылителями
ПлатформаДеревянная с тремя откидными бортами********
ЗИЛ-130ЗИЛ-130Г
Внутренние размеры платформы в мм:
Длина37524686
ширина23262326
высота575575
Погрузочная высота пола платформы без груза в мм14501450

Пусковой подогреватель *********

ТипЖидкостный
ТопливоАвтомобильный бензин, применяемый для двигателя
Емкость топливного бака в л2
Расход топлива в кг/ч2
Производительность в ккал/ч14000
Воспламенение топлива в котле подогревателяСвечой накаливания
Источник энергии для воспламенения топливаАккумуляторная батарея автомобиля
Максимальная мощность, потребляемая электродвигателем вентилятора, в Вт42

Заправочные емкости в л

Система смазки двигателя с масляным радиатором85
Система охлаждения двигателя:
без отопителя и подогревателя26
с отопителем и подогревателем29

Основные данные для регулировок и контроля

Зазор между стержнем клапана и коромыслом двигателя для впускного и выпускного клапанов на холодном двигателе в мм0,25-0,3
Зазор между контактами прерывателя в мм0,3-0,4
Зазор между электродами свечей зажигания в мм0,85,-1
Давление масла в системе смазки прогретого нового двигателя при скорости движения автомобиля 40 км/ч на прямой передаче в кгс/см22,4
Минимально допустимое давление масла в двигателе, прогретом до рабочей температуры на холостом ходу в кгс/см20,5
Минимально допустимое давление масла в эксплуатации при скорости автомобиля 40 км/ч на прямой передаче в кгс/см21
Давление воздуха в системе пневматического привода тормозов в кгс/см26-7,7
Нормальная температура жидкости в системе охлаждения двигателя в °С80-95
Нормальный прогиб приводных ремней вентилятора, водяного насоса гидроусилителя рулевого управления- и генератора под действием усилия 4 кгс в мм8-14
Нормальный прогиб приводного ремня компрессора под действием уснлня в кгс в мм5-8
Свободный ход конца тормозной педали при установке одинарного крана в мм20-30
Свободный ход конца тормозной педали при установке комбинированного крана в мм40-60
Расстояние от педали тормоза до пола при полном нажатии на педаль в мм10-30
Ход штоков тормозных камер в мм:
передних15-25
задних20-30
Свободный ход педали сцепления в мм35-50
Полный ход педали сцепления в мм, не менее180

ustroistvo-avtomobilya.ru

Технические характеристики двигателя ЗИЛ 130

Двигатель ЗИЛ 130 устанавливался на грузовые автомобили ЗИЛ-130 и ЗИЛ-131. Конструкция двигателя ЗИЛ 130 имела много общих черт с двигателем представительской модели ЗИЛ-111, но в целом модели двигателей имели малую степень унификации. Двигателю уменьшили объем до 6 литров, также установили двухкамерный карбюратор и снабдили ограничителем оборотов.

Семилитровые двигатели носят название ЗИЛ-375 и используются на грузовых автомобилях Уральского автомобильного завода. Увеличение объема было достигнуто за счет увеличения радиуса цилиндров до 108 мм, ход поршня 95 мм при этом сохранился.

Характеристики двигателя ЗИЛ 130

Конфигурация — V

Число цилиндров – 8

Объем, л – 6,0

Диаметр цилиндра, мм – 100

Ход поршня, мм – 95

Степень сжатия – 6,5

Число клапанов на цилиндр — 2 (1-впуск; 1-выпуск)

Газораспределительный механизм – OHV

Порядок работы цилиндров — 1-5-4-2-6-3-7-8

Номинальная мощность двигателя / при частоте вращения коленчатого вала — 110,4 кВт — (150 л.с.) / 3200 об/мин

Максимальный крутящий момент / при частоте вращения коленчатого вала — 401,8 Н•м / 1800-2000 об/мин

Система питания — Карбюраторная подача топлива, карбюратор К-88А, двухкамерный, с ускорительным насосом и экономайзером

Рекомендованное минимальное октановое число бензина – 76

Экологические нормы — Евро 0

Вес, кг – 440

Конструкция

Четырехтактный восьмицилиндровый бензиновый с карбюраторной системой подачи топлива, V-образным (с двухрядным) расположением цилиндров и поршнями (угол между рядами цилиндров равен — 90°), вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

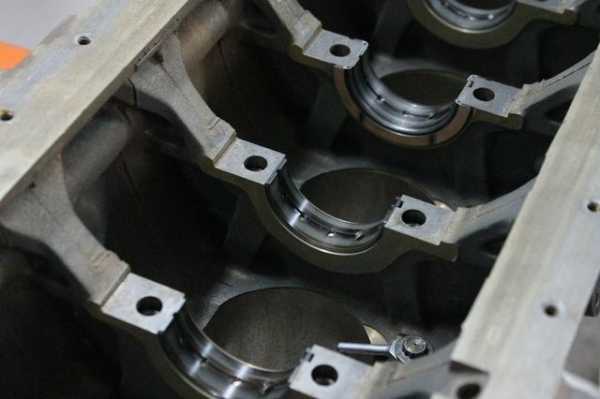

Блок цилиндров

Блок цилиндров ЗИЛ 130 отлит из чугуна, с несущей водяной рубашкой и вставными мокрыми гильзами. Для увеличения жесткости водная рубашка разделена перегородками на замкнутые силовые контуры. Гильзы цилиндров отлиты из чугуна СЧ18-36 с ограниченным до 5% содержанием феррита. В верхнюю часть гильзы запрессована на 50 мм вставка из коррозионностойкого аустенитного чугуна (это обеспечивает ресурс гильз до 200 тыс. км). Толщина гильзы 7,5 мм, высота гильзы — 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Коленчатый вал

Коленчатый вал ЗИЛ 130 стальной (сталь 45), кованный, четырехколенный, пятиопорный. Шатунные и коренные шейки закалены. Коленчатый вал выполнен по крестообразной схеме для лучшего уравновешивания двигателя.

Вес колевала ЗИЛ 130 – 53,75 кг, с маховиком – 77,917 кг, со сцеплением и шкивом – 102,62 кг.

Шатун

Шатуны ЗИЛ 130 изготавливаются из стали 40Р. В верхней головке расположена бронзовая втулка.

Поршень

Поршень отлит из алюминиевого сплава и покрыт оловом, для ускорения приработки юбки поршня к цилиндру. Ось поршневого пальца смещена на 1,6 мм от оси поршня.

Поршневые пальцы стальные, плавающие, пустотелые. Наружный диаметр пальца – 28 мм, внутренний – 19 мм. Длина поршневого пальца – 82 мм.

Головка блока цилиндров

Головка блока цилиндров ЗИЛ 130 отлита из алюминиевого сплава АЛ4. Камера сгорания – овально-клинового исполнения, что обеспечивает высокую антидетонационную стойкость. Впускные каналы сдвоенные, это дает возможность создать каналы во впускной трубе, идентичные по форме и длине. В головке имеются 17 отверстий под болты для крепления её к блоку цилиндров, 4 болта проходят через ось коромысел.

Впускной и выпускной клапаны

Выпускной клапан изготовлен из стали ЭИ992, полый, внутри полости находится 1,85 г металлического натрия, рабочий участок штока клапана покрыт хромом. Впускной клапан изготовлен из стали ЭИ107. Диаметр тарелки впускного клапана 50,5 мм, выпускного – 41 мм. Диаметр стержня клапанов 11 мм, а длина у обоих – 140 мм.

nasosauto.ru

Двигатель ЗИЛ-130

двигатель ЗИЛ-130

Завод имени Лихачева выпускает грузовой автомобиль ЗИЛ-130 и на его базе разные модификации. Автомобиль оборудуется многоцилиндровым карбюраторным двигателем  ЗИЛ-130 мощностью 150 л/с,  обеспечивает движение автомобиля со скоростью 90 км/ч. О конструктивных особенностях двигателя расскажу я.

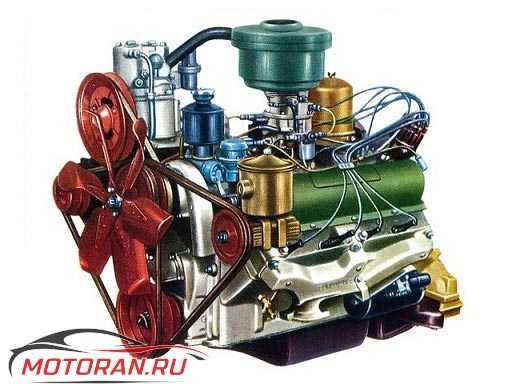

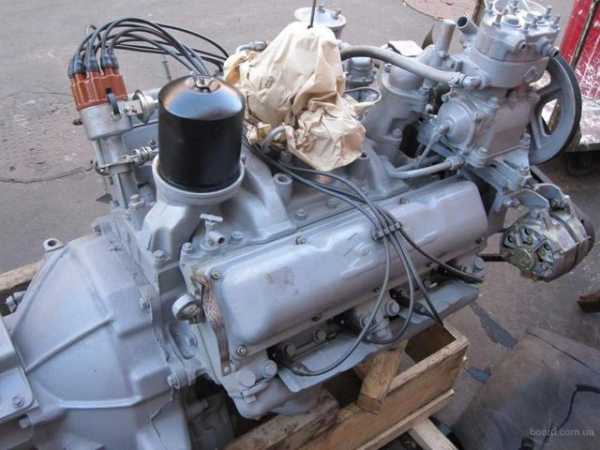

Двигатель ЗИЛ-130

В двигателе 8 цилиндров  расположенные  V образно в 2 ряда под углом 90 градусов,  уменьшают его длину и дают возможность удобно и доступно разместить на двигателе его внешнее оборудование. С правой стороны на двигателе установлен масленый насос и генератор. С левой стороны бачек, насос  гидроусилителя руля, маслоуказатель и стартер.

В развале между цилиндрами расположен карбюратор, топливный насос, воздушный фильтр, фильтр очистки масла, прерыватель распределитель и впускной трубопровод. Спереди двигатель оснащен водяным насосом, воздушным компрессором, воздушным фильтром, шкивами клиноременной передачи и вентилятором. Основой двигателя является кривошипно-шатунный механизм.  Он состоит из колен вала, кривошипа, которого при помощи шатунов соединены с поршнями цилиндров.

Распределительный механизм ЗИЛ-130

Распределительный механизм

Коленчатый и распределительные валы  соединяются  шестернями, поэтому они работают строго согласовано. От кулачков распредвала через толкатели и штанги движение передается коромыслами,  которые и открывают клапаны, а к своим гнездам клапаны прижимаются пружиной. В процессе работы все детали механизма должны смазываться, охлаждаться, а рабочий процесс обеспечивать питание горючей смеси. Все показанные механизмы и системы образуют единый силовой агрегат двигатель ЗИЛ-130

Кривошипно шатунный механизм

Рассмотрим детали кривошипно-шатунного механизма.

Коленчатый вал вместе с шатунно-поршневыми группами движется, а блок цилиндров с головками является неподвижными корпусными деталями. Блок цилиндров усилен перегородками стенками рубашек охлаждения и поперечными арками, поэтому корпус блока является монолитным жестким и прочным.

В отверстии верхней части блока устанавливаются мокрые гильзы цилиндров. Сверху гильзы уплотняются зажимом бурта между головками цилиндров и блоком,  а в низу двумя резиновыми кольцами. Для повышения износостойкости в гильзы запрессовываются кольцевые вставки из антикоррозионного чугуна.

Головка блока ЗИЛ-130Головка блока ЗИЛ-130

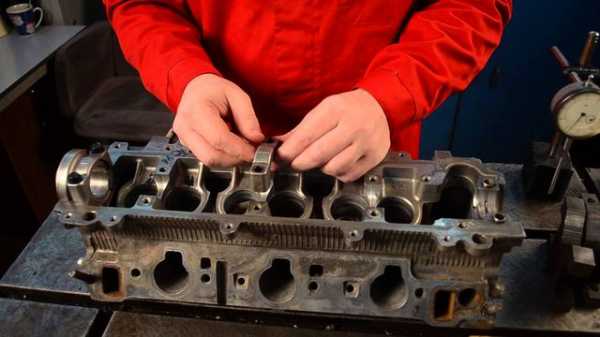

Головка блока

Каждая головка цилиндров представляет собой сложную отливку из алюминиевого сплава. Головка имеет боковые стенки с рубашками охлаждения и нижнюю плиту. С одной стороны в головке сделаны впускные каналы, а с другой выпускные. В нижнюю плиту запрессованы седла а сверху направляющие втулки клапанов. Надежность плотного соединения головки цилиндров с блоком достигается прокладкой из асбесто стального полотна.

Поршень ЗИЛ-130

Поршни

Поршни изготавливаются из специального алюминиевого сплава. При работе поршень испытывает большие механические нагрузки и значительные нагревы поэтому головка плоского днища поршня массивная. Из внутренней стороны усилена ребрами соединяющими ее с бобышками.

Юбка поршня является направляющей. Поршень имеет канавки для установки в них поршневых колец. В трех верхних канавках устанавливаются упругие чугунные компрессионные кольца. Поршень соединяется с шатуном поршневым пальцем.

Колен вал ЗИЛ-130Колен вал ЗИЛ-130

Колен вал

Особенность конструкции колен вала, что на каждой шейке его кривошипа располагаются по 2 шатуна. Колен вал стальной полно опорный. Его 5 коренных шеек распределены равномерно после каждого кривошипа.Коренные шейки вала увеличены по диаметру но незначительны по длине, а шатунные наоборот. Коренные шейки вала как и шатунные вращаются в подшипниках с тонкостенными трехслойными вкладышами состоящими из 2 взаимозаменяемых полуколец.

Во время работы двигателя,  поршни совершают поступательно-возвратное,  прямолинейное движение, а шатуны кривошипа превращают это движение во вращательное,  при этом масса кривошипов вместе с нижними головками шатунов создают на валу центробежные силы, которые неравномерно нагружают коренные подшипники,  картер двигателя и вызывают вибрацию,  поэтому  колен вал изготовлен с  шестью  противовесами.

Эти противовесы и уравновешивают центробежную силу кривошипа и шатунов. В коренных шейках колен вала просверлены канавки, для смазки шатунных подшипников. Каналы проходят через щеки кривошипов к шатунным шейкам, а в шейках сделаны полости для грязеуловителя.

От осевого перемещения в блоке колен вал удерживается 2 стальными упорными шайбами расположенными с обеих сторон первого коренного подшипника. На переднем конце вала устанавливается распорно — упорная шайба, шестерня колен вала, маслоотражатель, храповик, и шкив ременной передачи.

Задний конец вала имеет маслоотражательный гребень и маслосгонную резьбу. Уплотнение конца вала обеспечивается сальником. На фланце колен вала устанавливается маховик с зубчатым венцом для пуска двигателя от стартера. Маховик крепится к фланцу шестью болтами.

Поддон ЗИЛ-130

Поддон

Картер двигателя закрывается поддоном. Он становится резервуаром для масла и предохраняет детали от загрязнения. Между картером и поддоном ставится пробковая прокладка. Распределительный механизм двигателя ЗИЛ-130 клапанного типа. Клапаны впуска и выпуска каждого цилиндра находятся непосредственно над полостью цилиндров.

Тарелки клапанов пружинами прижимаются к своим седлам. Распредвал соединен шестерней с коленчатым валом и работает с ним синхронно. Кулачки вала через толкатели и штанги передают движение к коромыслам. Коромысла поворачиваясь на оси преодолевают усилие пружин и опускают клапан открывая отверстия в цилиндры.

Одновременно под действием пружины толкатели прижимаются к кулачку вала и обеспечивают необходимую продолжительность открытия клапана, так работает этот механизм.

Двигатель ЗИЛ-130Двигатель ЗИЛ-130Распредвал ЗИЛ-130Система смазки двигателяСистема охлаждения двигателя

Распредвал

Распредвал двигателя стальной. Для управления клапанами на валу имеется 16 кулачков.Так же находится эксцентрик топливного насоса, насос для шестерни, шестерня привода распределителя зажигания и масленого насоса. Вал имеет 5 опорных шеек, которые вращаются в подшипниках состоящих из втулок покрытых биметаллическим сплавом.

От осевого перемещения вал удерживается стопорным фланцем, а зазор между ступицей шестерни и торцом опорной шейки вала фиксируется распорным кольцом, толщина которого несколько больше упорного фланца. Распредвал приводится в движение от коленчатого вала, через пару шестерен.

Шестерни закрываются крышкой. Синхронная работа 2 валов достигается правильным соединением по меткам. Толкатели представляют собой пустотелые стальные стаканы. Штанги состоят из стальных трубок с запрессованными по концам закаленными наконечниками.

Коромысла в сбореКоромысло ЗИЛ-130Механизм газораспределения

Коромысло

На осях головки блока установлено 8 стальных коромысел. Ось коромысел закреплена на 4 стойках. Коромысло является неравноплечим рычагом, его короткое плечо находится под штангой, а длинное над стержнем клапана, что способствует большему открытию.

Короткое плечо коромысла имеет винт с контр гайкой. Стержни клапанов работают в направляющих втулках. Они обеспечивают посадку клапанов на седла без перекосов. Седла клапанов вставные. Пружины способствуют посадке клапанов на седла.

Нижний конец пружины упирается в упорную шайбу, а верхний, в тарелку, которая удерживается на стержне клапана 2 сухарями. Моменты открытия клапанов по отношению к мертвым точкам называется фазой газораспределения, которая выражается в градусах поворота колен вала.

Клапан ЗИЛ-130Клапан ЗИЛ-130

Клапана

Впускной клапан начинает открываться до прихода поршня в ВМТ за 21 градус поворота кривошипа колен вала. Это необходимо для большего открытия клапана и лучшего заполнения цилиндров смесью. Закрывается впускной клапан после прохода поршня в ВМТ на 75 градусов поворота кривошипа вала.

Выпускной клапан открыт до прихода поршня в ВМТ за 57 градусов поворота кривошипа вала. Закрывается выпускной после прохода поршня в ВМТ на 39 градусов поворота кривошипа. Этим достигается лучшая очистка камеры сгорания. Период одновременного открытия клапанов возле ВМТ называется перекрытием.

Порядок работы цилиндров

На двигателе ЗИЛ-130 нумерация цилиндров идет так 12345678 с правого левого ряда, причем очередность работы цилиндров следующая 15426378. К раме двигатель крепится на 3 точках.  Передней точкой является крепление передней крышки распределителя шестерен.

Лапы упираются на поперечину рамы двумя задними опорами служат лапы картера сцепления закрепляемые на 2 кронштейнах рамы. Каждая точка крепления эластична с резиновыми подушками. Сложный агрегат двигатель ЗИЛ-130 удобен в обслуживании, надежен и долговечен в эксплуатации.

СМОТРИТЕ ВИДЕО




zil-130-431410.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
