Зил 130 расположение цилиндров: Порядок работы цилиндров зил 130 v8 схема

Содержание

Зажигание на ЗИЛ 130 своими руками

ЗИЛ 130 и военный вариант Зил 131 — это одни из наиболее распространенных грузовых автомобилей на дорогах России. Да и сегодня владельцы не торопятся их списывать в утиль, а ухаживают и ремонтируют. Очень часто возникает проблема с настройкой зажигания на ЗИЛ 130, после того как были заменены детали поршневой группы или в приводе газораспределительного механизма.

Теперь в подробностях рассмотрим, как выставить зажигание на ЗИЛ 130.

Вначале выкрутите свечку из первого цилиндра и разместите в отверстии бумажный тампон. После нужно медленно вращать кикстартером (рукояткой) вал коленчатый, до тех пор пока поршень первого цилиндра не займет предельную верхнюю мертвую точку (ВМТ). Это можно заметить по бумажной пробке, которая отбрасывается с маленьким хлопком из отверстия свечи. Вам необходимо выполнить совмещение метки шкива коленвала с гребенковой меткой ВМТ, которая установлена на крышке распредшестерен.

Выполните установку привода распределителя ЗИЛ 130. Сначала его нужно опустить в отверстие моторного блока цилиндров и совместить дырочку пластины привода расположенной внизу с отверстиями блока цилиндров имеющими резьбу. Не должно происходить отклонения оси отверстия верхней пластины привода по отношению к пазу на валу привода более чем на 15 градусов в любую сторону. Паз должен быть смещен в сторону фронтального торца цилиндрического блока.

После правильной установки привода, выполните его закрепление на болты. Коленвал нужно поворачивать пока метка на шкиве не разместиться перед одной меткой, находящейся между 3 и 6 гребенками. Используя регулировочные винты, выполните установку верхней пластины системы октан-корректора в положение «0» на шкале нижней пластины. Это положение нужно зафиксировать и установить распределитель-прерыватель в приводе таким образом, чтобы расположение октан-корректора было в верхней части. По положению бегунка можно определить, где располагается провод первого цилиндра расположенного на крышке распределителя.

При повороте прерывателя за корпус, нужно добиться такого положения, когда перестает гореть контрольная лампочка, или до момента, когда отжимается кулачок вала подвижного контакта. Вам нужно поймать момент, когда подается искра на свечку первого цилиндра и зафиксировать корпус распределителя-прерывателя в данном положении.

Выполните установку крышки трамблера и вставьте высоковольтные провода. Сначала подсоедините провод, который подходит к первому цилиндру, далее провода оставшихся цилиндров в порядке котором они работают. Выполните подключение центрального провода на катушку зажигания.

Выполните проверку того как работает система зажигания, или наличие искры между блоком цилиндров и главным проводом. Если используется контактная система зажигания вам нужно размыкать контакты прерывателя. Если используется бесконтактная система, то включение и выключение зажигания осуществляется ключом.

С помощью электростартера нужно запустить двигатель ЗИЛ 130. Когда он окончательно прогреется, выполните полную проверку работы системы зажигания. А в случае если возникнут проблемы, вам обязательно нужно будет произвести регулировку системы зажигания, используя октан-корректор. Теперь Вы знаете как выставить зажигание на ЗИЛ 130, надеемся ,что никаких трудностей при выполнении регулировки зажигания у Вас не возникнет.

Поделитесь информацией с друзьями:

Порядок работы цилиндров ЗИЛ 130

Главная
Медиа-центр
Статьи
Порядок работы цилиндров ЗИЛ 130

Меню

Новости
Статьи
Видеоматериалы
Фотоматериалы
Публикация в СМИ
3D-тур

26.11.2020

Мотор ЗИЛ 130 впервые был выпущен в 1964 году. Двигатель долгое время оставался образцом качества, поэтому он превратился в востребованный аппарат грузовой техники. Поэтому нередко многие спрашивают, каков порядок зажигания 8 цилиндров у ЗИЛ-130

Характеристики

Третий по стойкости к российским условиям 6-литровый мотор обладает V-образной конфигурацией, восемью цилиндрами, диаметром рабочей камеры вытеснения 100 миллиметров, 95-миллиметровым поршневым ходом и двумя клапанами. Двигатель работает на номинальной мощности в 150 лошадиных сил, совершает 3200 оборотов за минуту и имеет двухкамерную топливную подачу. В моторе работает жидкостная охлаждающая система.

Данный агрегат был уменьшен в объеме до 6-ти литров, что помогло снизить топливный расход. В нем встал двухкамерный тип карбюраторной системы со специальным ограничителем оборотов. Стоит указать, что у модели мотора ЗИЛ 130 есть модификации.

На первые советские машины ставили классические карбюраторные моторы с V-образными рабочими камерами вытеснения. В подобной системе двигатель достигал в объеме 5200 сантиметров в кубе. Спустя некоторое время разработчики убедились, что техника не развивает нужного потенциала. Из-за этого была изготовлена V-образная модель на 8 цилиндров. Благодаря увеличению количества последних деталей удалось увеличить мощность силового агрегата до 150 лошадиных сил. Такой потенциал не развивал ни мотор 357 марки, ни агрегат 131 марки. Впоследствии конструкторами был создан вариант, который давал водителю разгоняться до 90 км/ч благодаря четырехтактному циклу совершаемой работы и верхнему клапанному расположению.

Особенности регулировки

Регулировка зажигания ЗИЛ 130 требуется при неправильной работе системы, появлении перебоя в образовании искры или ее полном отсутствии. В таких случаях наблюдается затрудненный запуск двигателя, то есть выполнить процедуру не удается с первой попытки. В некоторых ситуациях завести мотор вовсе не удается. Порядок действий в общем случае включает следующие процедуры:

Прогреть мотор, выехать на ровное дорожное покрытие, после чего на скорости 30 км/ч резко нажать на газ до упора и удерживать педаль, пока автомобиль не разгонится до 60. Параллельно необходимо слушать, как работает ДВС.
Если обнаруживается усиленная детонация, требуется вращать гайки октан-корректора, придерживаясь установленного режима работы, пока указатель верхней пластины не окажется на минусовой отметке: она обозначает уменьшение опережения.
Если детонации нет, октан-корректор настраивают так, чтобы стрелка оказалась на плюсовой отметке, что соответствует увеличению опережения.

Нормальная установка зажигания позволяет обнаружить легкую детонацию, которая полностью пропадает, когда ЗИЛ 130 набирает скорость до 40 км/ч (плюс-минус 5 км).

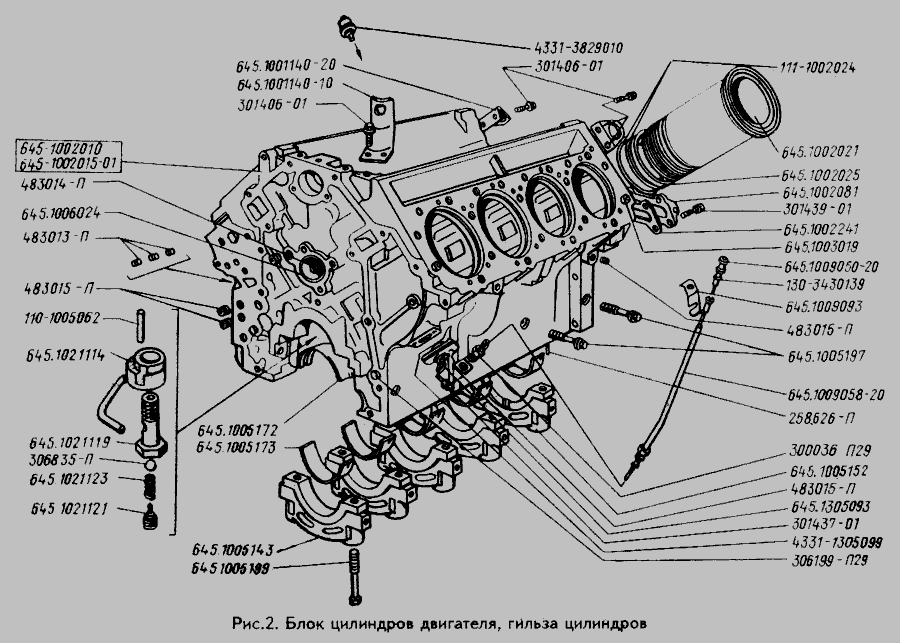

Блок цилиндров

Блок рабочих камер вытеснения выполнен из чугуна. В нем представлены вставные гильзы шириной 7,5 миллиметров. Уплотнение верха гильз осуществляется с помощью зажима бурта элемента у блока и его головки через асбостальную прокладку. Внизу уплотнение осуществляется с помощью двух резиновых колец.

С 1970-го года на моторах, чтобы предупредить образование трещин, у средних цилиндровых блоков на перетяжке болтов крепления головок в отверстия были введены цековки и увеличены болты в длину. В блоках, которые не имеют цековок в резьбе, использованы короткие с удлиненными болтами.

Головка камер выполняется из алюминия, в нее вставлены седла и направляющие клапанов. У блока и головок находятся асбостальные типы прокладок. Каждая блочная головка прикрепляется к цилиндровым деталям с помощью 17 болтов. Порядок работы цилиндров ЗИЛ 130 выглядит следующим образом: 1,5,4,2,6,3,7,8. При этом нумерация их представлена в следующем виде: правые рабочие камеры вытеснения обозначаются цифрами 1, 2, 3 и 4, а левые — 5, 6, 7 и 8. Распределительный вал установлен в блоке. Силовой агрегат с таким расположением блоков ставится на ЗИЛ-130, 131, 375 и 508.

Устройство и основные особенности

На этих автомобилях установлена система батарейного типа. В ее состав входят следующие компоненты:

Катушка. Она располагается в подкапотном пространстве на переднем щите в кабине, оснащается парой зажимов с выводной конструкцией, которые служат для фиксации обмотки первичной цепи. Первый маркируется буквой К, с ним соединяют соответствующий провод от коммутатора и добавочного сопротивления. Второй вывод никак не маркируется, к нему подключают второй коммутационный провод.
Свечи. Для системы зажигания автомобиля ЗИЛ 130 подходят как классические, так и неразборные детали с резьбовым соединением типа М14Х1,25 мм. Эти компоненты подлежат регулярной замене, так как при длительной работе ДВС на холостом ходу с уменьшенным числом оборотов или при долгой езде на малой скорости на 4-5 передаче свечи быстро покрываются копотью, их загрязняет топливная смесь. Перед тем как установить механизм зажигания или приступить к регулировке, требуется проверить состояние свечей.
Комбинированный выключатель. Этот механизм служит для запуска и деактивации цепей системы зажигания и стартера, маркируется ВК350. Он расположен на переднем щите, имеет три позиции, две из них являются фиксированными. В первом положении поворот ключа активирует зажигание, во втором – стартер, третье не фиксируется
Добавочное сопротивление парного типа. Оно расположено рядом с катушкой. Принцип работы заключается в коротком автоматическом замыкании одного из сопротивлений в последовательной цепи при работе стартера, что обеспечивает увеличенное напряжение при запуске мотора. Во время установки важно знать, как правильно подключать компоненты. К зажиму механизма с маркировкой ВК подключают стартерный провод, а к ВК-Б – от выключения системы зажигания.
8-искровый распределительный механизм Р4-Д. Он действует параллельно катушке, используется для прерывания подачи низкого напряжения на первичную обмотку и для распределения высокого напряжения на свечи. Установка привода трамблера должна выполняться с учетом положения коленчатого вала.
Проводка ПВВ. Она тянется от распределительного устройства к свечам, заключена в полихлорвиниловую оболочку, которая надежно изолирует металлическую жилу. Провод высокого напряжения оснащается наконечниками, подключаемыми к свечам и рассчитанными на сопротивление до 12 тысяч Ом.

Принцип работы

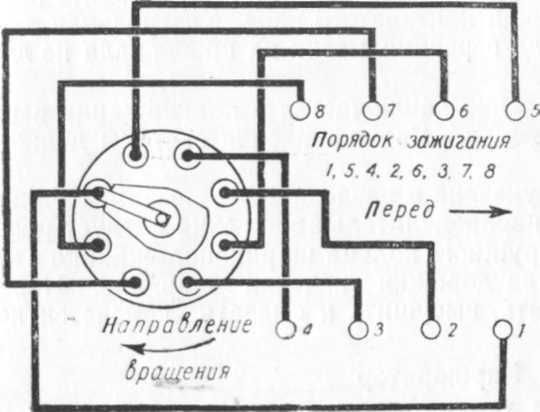

Для общего понимания того, как выглядит порядок зажигания ЗИЛ 130 8 цилиндров, необходимо указать на принцип работы двигателя. Мотор работает благодаря функционированию кривошитно-шатунного, газораспределительного механизма, системы охлаждения, смазки и питания. Кривошипно-шатунный механизм при сгорании топлива расширяет, преобразовывает движение коленчато-валового поршня. В нем находятся блоки рабочих камер вытеснения с картерами, поршни, шатуны с другими деталями.

Блок цилиндров считается основной деталью силового механизма. К нему крепятся все элементы. В них находятся камеры сгорания, которые охлаждаются через особо сконструированную полость. Там же располагаются детали, отвечающие за правильное функционирование распределительного механизма поступающего газа: впускные с выпускными топливными каналами и направляющими устройствами. Распредвал представлен в правом и левом цилиндровом ряду. Вращаясь, его штанга надавливает на винт механизма, нажимает на поверхность клапана и открывает канал в головках рабочих камер вытеснения. Распределительный вал действует на толкатели камер. Газовый распределительный механизм с верхним клапанным местонахождением улучшает форму камеры сгорания, наполняет цилиндры и создает условия, при которых сгорает топливная смесь. Улучшенная форма камеры повышает мощность аппарата.

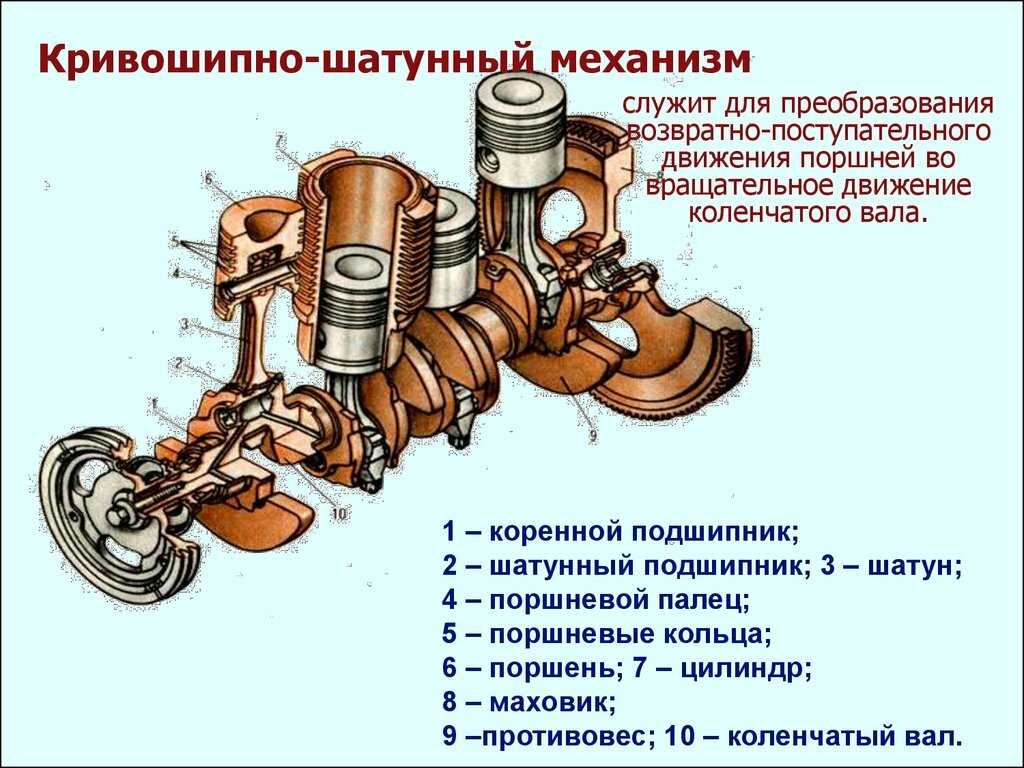

Коленчатый вал включает в себя шатунные шейки с противовесами. Местонахождение шатунных шеек в коленвале зависит от числа цилиндров. В движке V-образной конфигурации их в несколько раз меньше, чем рабочих камер внутреннего сгорания, поскольку на одну шейку валового шатуна установлено по несколько шатунов на левый с правым рядом цилиндров. Детали сделаны на разных промежутках, чтобы рабочие такты равномерно чередовались. В восьмицилиндровом V-образном двигателе представлено по четыре шейки, которые находятся под 90 градусным углом.

Помимо шеек, в камерах ВСД находятся клапаны. Они открываются и закрываются, в зависимости от того как направлены поршни и необходимы для наполнения двигателя топливом.

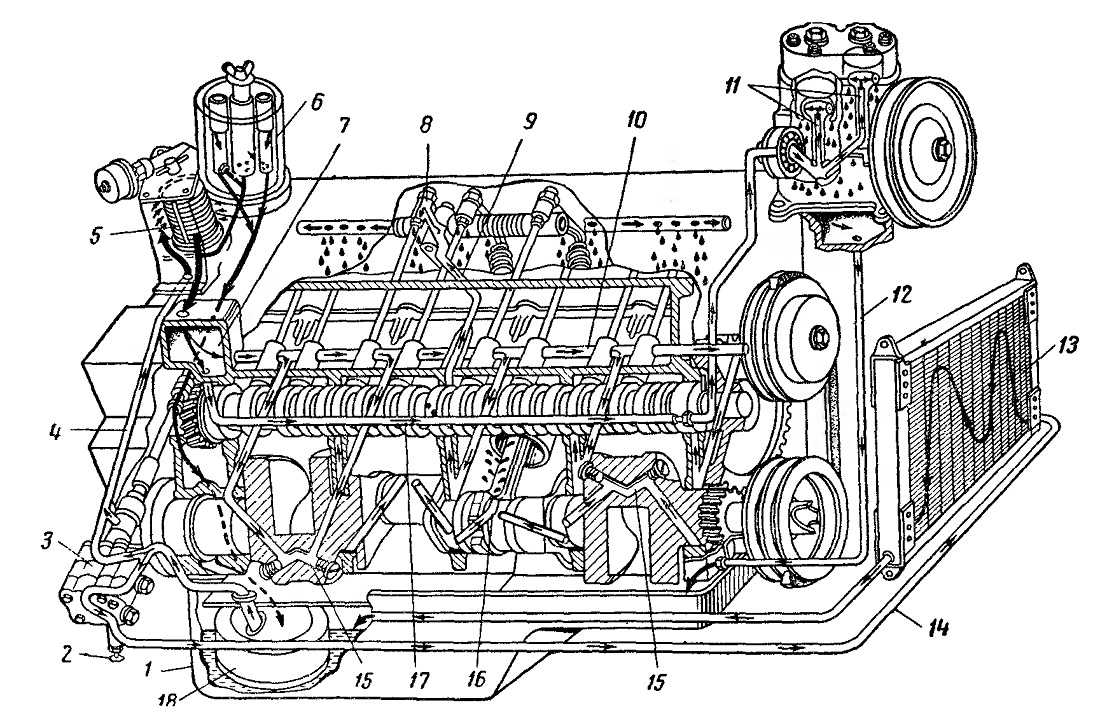

Для того чтобы двигатель не перегревался во время своей работы, у блока камер сгорания и пускового подогревателя находятся краники с резьбовыми отверстиями, которые впускают охлаждающую жидкость. Принудительная циркуляция охлаждающей жидкости осуществляется с помощью водяного насоса, а усиленное охлаждение происходит благодаря интенсивному обдуву радиатора воздухом.

Все, что нужно знать владельцам ЗИЛ 130 о схеме и системе зажигания

Современный автомобиль — это сложная система из узлов и механизмов, которые должны слаженно взаимодействовать. Система зажигания (СЗ) отвечает за пуск и бесперебойную работу ДВС. В статье рассматривается принцип работы, виды СЗ, основные неисправности, приводится схема зажигания ЗИЛ 130, дается пошаговая инструкция по настройке момента зажигания.

Принцип зажигания

Чтобы лучше изучить тему о том, какой порядок работы цилиндров двигателя ЗИЛ-130, следует знать, как происходит зажигание. Его порядок следует знать, чтобы производить сборку мотора в ходе капитального ремонта и во время снятия распределителя. Чтобы установить зажигание на ЗИЛ 130, необходимо выполнить следующую процедуру:

Откорректировать поршневой ход первого цилиндра, поместить рядом с тактом сжатия наверх. Для этого нужно прокрутить коленвал, пока отверстие фрикционного кольца не будет стоять у показателя ВМТ на установочном указателе. Его можно рассмотреть на ограничительном датчике предельно разрешенного количества оборотов.
Изменить положение валового паза распределительного устройства. Этому элементу нужно находиться параллельно риску фланца наверху. После правления компонент следует поместить в блок. До того, как установить трамблерный привод, следует посмотреть при этом, чтобы отверстия на нижнем фланце корпуса соответствовали пазам, которые необходимы для болтового монтажа. Затем угол у осевой пазовой направляющей и соединительной осью обязан быть примерно 15 градусов.
Повернуть коленвал при смещении величины угла опережения зажигания. Для вращения вала следует использовать рукоять пуска. В ходе работы коленвальное отверстие шкива совместить с фильтром радиопомех в катушке зажигания.
Высвободить фиксационный болт пластины. После этого вставить в гнездо распределитель в положении, при котором корректорный октан смотрит вверх. Роторный электрод распределить у клеммы первой камеры сгорания.
Устранить зазоры распределительного прибора. Установить трамблерную установку значит снять покрышку, повернуть распредвал с помощью бегунка слева направо, включить зажигание и повернуть корпус до зажигания массы с центральным проводом. После корректировки зазор концевой проводниковой части с массой не должен быть более трех миллиметров.
Затянуть болт, который фиксирует пластину распределительного устройства. Проверить соединение проводов. Следует, чтобы они были вставлены так, как требует порядок цилиндров ЗИЛ 130. До того, как поставить механизм зажигания, следует сделать проверку контактного расстояния проводников прерывателя. Если зазор больше нормальных обозначений, следует выполнить корректировку его в нужную сторону. Важно установить показатель верхней пластины на корректоре октана на О.

В результате, мотор ЗИЛ-130 неспроста служит эталоном советского силового двигателя. Порядок работы цилиндров ЗИЛ сложен, но хорошо продуман, благодаря чему грузовая техника с ним двигается максимально плавно, надежно и с наименьшим количеством расхода топлива. Четырехтактный восьмицилиндровый агрегат с карбюраторной системой подачи топлива служит одним из наиболее надежных аппаратов советского типа, поэтому сохраняет свою востребованность по сегодняшний день. Для лучшего обслуживания, капитального ремонта техники следует внимательно изучить конструктивные особенности, порядок работы двигателя, представленные выше.

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

Проблемы с запуском мотора. В этом случае автомобиль с трудом заводится либо не с первого раза. При включении зажигания появляются характерные звуки.
При работе мотора в холостом режиме пропадают обороты. Определить необходимость ремонта можно по датчикам. Если показания оборотов отличаются более чем в 500 об/м, то необходим срочный ремонт.
Снижается приемистость мотора, падает мощность. Определить это можно по тому, как автомобиль разгоняется при нажатии на педаль газа.
Повысился расход горючего. Заметить изменение расхода топлива можно, если знать, сколько расходовалось горючего в разных скоростных режимах.

Советы мастеров

Перед тем, как отрегулировать зажигание на грузовом автомобиле ЗИЛ 130, требуется учесть следующие рекомендации:

Нельзя оставлять систему зажигания в работающем состоянии, если двигатель запущен.
Коммутатор не нужно разбирать.
Провода, подсоединенные к коммутаторному механизму, запрещается менять местами.
Свечи должны работать при правильно установленном зазоре.
Требуется следить за тем, чтобы аккумулятор был включен правильно.

Соблюдение этих правил поможет максимально аккуратно отрегулировать и настроить работу зажигания, не рискуя нанести внутренним системам вред.

Зил самосвал

Реле-регулятор можно проверить непосредственно на автобусе. Детальная проверка различных реле описана в соответствующих разделах книги. Обрыв в цепи источников и потребителей электрической энергии возникает вследствие расплавления плавкого предохранителя, размыкания контактов в термобиметаллическом предохранителе, разрыва проводов, непрочного крепления наконечников проводов на выводах, нарушения контакта в штекерном соединении проводов, нарушения контакта в выключателях и переключателях, обрыва цепи в потребителях перегорание нити накаливания в лампе, перегорание дополнительного резистора или обмотки электродвигателя и т.

Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы. Для выявления места обрыва провод с пружинным наконечником присоединяют к массе, а острием наконечника начинают касаться зажимов цепи в направлении от неработающего прибора к аккумуляторной батарее.

Затем вышли три его модификации: с карбюраторным двигателем;с дизельным двигателем;с неэкранированной проводкой для гражданских нужд.

Для передачи электрической энергии от источника к потребителям используют провода, которые по изоляции разделяются на провода низкого и высокого напряжения.

Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы.

Для контроля выпрямителя к его положительному и отрицательному зажимам подключают вольтметр или контрольную лампу и отъединяют провод от зажима Б реле- регулятора. Включают предохранитель замыкают контакты нажатием кнопки. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Регулировка стартера

Модель ЗИЛ 130 комплектуется стартерным механизмом СТ130, оснащенным электромагнитным реле для обеспечения сцепления его шестерни с зубчатым венцом маховика мотора. Регулировать работу стартера требуется не только при появлении проблем с его работой: это обязательная процедура, проводящаяся в рамках второго планового ТО.

Перед тем как отрегулировать зажигание на автомобиле ЗИЛ, важно проверить исправность стартера и то, как работает электроцепь между ним и аккумулятором. Если диагностика выявляет окисление контактов, загрязнение клемм или другие дефекты, это говорит о снижении напряжения и уменьшении мощности стартерного механизма. В результате с запуском двигателя начинаются проблемы, усилия не хватает для того, чтобы завести силовой агрегат.

Поверхность коллекторного элемента не должна иметь дефектов, следов подгорания, щетки не должно заклинивать. Оптимальное давление пружин составляет 800-1300 Г, показатель проверяют при помощи динамометра. Если коллектор загрязнен, поверхность протирают тряпкой, пропитанной бензином. Мелкие дефекты устраняют стеклянной шкуркой с мелкозернистой структурой. При диагностике щеток важно определить степень износа: если она более 50%, детали меняют. Шестерня стартерного привода должна двигаться вдоль вала якоря свободно. Регулировку стартера выполняют следующим образом:

Замер зазора между шестеренкой и кольцом. Для этого составляют электроцепь, провод «+» подключают от АКБ к клемме 1 силового реле, а «-» подсоединяют на массу. Якорь втягивается в реле, шестерня выдвигается. Зазор измеряют, создавая легкое отжатие по направлении к коллектору. Если расстояние составляет менее 1,5 или более 3,5 мм, силовое реле регулируют.
Изменение положения реле выполняют с помощью специального винта, который вкручен в якорь и соединен с 7 рычагом привода. Если зазор слишком большой, винт крутят по часовой стрелке, если расстояние уменьшено – против часовой. Один оборот соответствует перемещению шестеренки на 1,7 мм.
Установка упорного винта в положение, при котором рычаг 7 надевается на 15 ось, будучи в нейтральной позиции, и входит в контакт с 14 винтом.

После выполнения всех работ стартер устанавливают и проводят проверку на исправность.

ᐉ ЗиЛ от Мотор-Агро

Запчасти и комплектующие на автомобиль ЗИЛ заказать и купить в интернет магазине и оптом ✈ доставка по Украине в любой город ☎ звоните

Выберите категорию запчастей на ЗИЛ:

замена Зил-130

Зил-130 оснащен 8-цилиндровым карбюраторным двигателем Зил-130 с четырехтактным, V-образным верхнеклапанным расположением клапанов, мощностью 148 л. от. при 3000 об/мин, с максимальным крутящим моментом 41 кгм при 1800-2000 об/мин. 9Карбюратор 0003

(С-88) выполнен двухкамерным, верхним, с набегающим потоком, уравновешивающим с устройством экономайзера и насосом разгона, также снабжен пневмоцентробежным регулятором частоты вращения коленчатого вала. привод ускорительного насоса — механический. На нем смонтированы два клапана экономайзера — механический и пневматический приводы. Система смазки комбинированная: под давлением, а также разбрызгиванием. Изначально в комплекте фильтры тонкой и грубой очистки, находятся в одном кейсе

Мощность двигателя -. Принудительный. Бензин подавался топливным насосом (Б-9) мембранного типа с двумя входными и одним выпускным клапаном. Предназначен для бензина А-76. Картера принудительно вентилируют. Клапанная система закрытого типа, газы засасываются во впускной тракт двигателя. Воздушный фильтр (ВМ-16) — масляно-инерционного типа с двумя ступенями очистки воздуха. Автомобиль оборудован жидкостной системой охлаждения закрытого типа, с принудительной циркуляцией охлаждающей жидкости (с использованием водяного насоса центробежного типа)

Трансмиссия включает однодисковое сухое сцепление с приводом. ; 3-х ходовая 5-ступенчатая коробка передач (5 передач вперед 1 назад, передача 5 — рядная) с 2-мя синхронизаторами инерционного типа для включения 2-й, 3-й, 4-й и 5-й передач; карданная передача с 2-мя карданными валами, промежуточной опорой и 3-мя шарнирами; 2-ступенчатый дифференциал GP и конический редуктор с 4 сателлитами и полностью плавающими мостами. Синхронизаторы необходимы для облегчения переключения передач и служат для выравнивания скоростей ведущего и ведомого катков КПП при переходе с одной на другую передачу

Главная передача -. Двойной, с парой конических шестерен со спиральными зубьями и парой цилиндрических шестерен с косыми зубьями. Передаточное число 6,45. Дифференциал — конический (с 4 сателлитами). Передний мост выполнен в виде стальной кованой двутавровой балки. Подвеска зависимого типа, на продольных полуэллиптических рессорах, гидравлические телескопические амортизаторы с 2 внешними ударами в передней части и сзади с дополнительными рессорами.

Рама клепаная, состоящая из 2-х стальных кованых лонжеронов швеллерного сечения переменного профиля, скрепленных 5-ю поперечинами.

Тягово-сцепное устройство с резиновым амортизатором, расположенным на задней поперечине. Рулевой механизм — винт с гайкой, с ГУР. Тормозная система состоит из рабочих ножных барабанных тормозов барабанного типа, пневматических всех колес и стояночного ручного барабанного тормоза барабанного типа, с механическим приводом от трансмиссии.

На трактор установлены комбинированные тормозные краны, остальные одинарные. Колесные диски, размер 7,0-20, с боковыми замками и разрезными кольцами, закрепленными шпильками 8. Размер шин -. 9,00-20″(260-20) Электросистема — 12 вольт, постоянного тока, с одним проводом на минус кузова Источник- Т 130, Вт 350, сила тока 28 А и 6- батарея. ПТ-78 или ПТ-6 -81 Стартер — ST130, 1,5 л.с.(1,2 кВт)

Кабина-металлическая пятно 3 с отопителем, стеклоочистителем 2-мя щетками и устройством омывателя лобового стекла.Внутри размещались одноместное регулируемое сиденье водителя и двухместное пассажирское сиденье. В крыше рубки предусмотрены два люка, бортовой деревянный, с металлической фурнитурой, металлическими поперечинами основания и с 3-мя створками.

0003

Топливный бак емкостью 170 литров расположен на левом лонжероне рамы. Запасное колесо установлено под кузовом в откидном кронштейне правого лонжерона рамы. позже было выпущено множество модификаций автомобиля ЗИЛ-130, запчасти для которых вы можете выбрать и купить в нашем интернет-магазине.

Автолегенды СССР. Грузовики. ЗИЛ-130. Страница 1

спящая собака

Спящая собака Башни.Нет

ЗИЛ-130 — советский и российский завод по производству грузовых автомобилей. Лихачев. Я заменил ЗИЛ-164.
Разрабатывать перспективный автомобиль ЗИС-125 (будущий ЗИЛ-130) начал завод им. Сталина (ЗМС) в 1953 году. Первые прототипы были созданы в 1957. В сентябре 1962 г. начато серийное, 1964 г. — серийное производство. Один из самых популярных советских грузовиков. Всего ЗИЛ до 1994 года было выпущено 3,38 млн автомобилей. С 1992 года выпускался на Уральском автомобильном моторном заводе (УАМЗ). В 2004 году после переименования предприятия в Автомобили и моторы Урала (АМУР) получил отраслевой индекс АМУР-53131.
Это была вполне современная для тех лет машина, намного лучше своего предшественника ЗИЛ-164. ЗИЛ-130 оснащался гидроусилителем руля, синхронизированной 5-ступенчатой коробкой передач, трехместной кабиной с омывателем ветрового стекла. Автомобили были оборудованы предпусковым подогревателем двигателя. Впоследствии было введено транзисторное зажигание, генератор переменного тока, изменена панель приборов. Позднее были применены измененная конструкция шарниров карданной передачи и другие новшества. Кабины ранних автомобилей имели два вентиляционных люка в крыше и воздуховодный люк с левой стороны кабины над педалью сцепления.

Потом люк сняли. В семидесятых годах был упразднен люк сначала левый, а потом и правый. До 1970, борт машины имел глубину 685 мм. Глубина позже была уменьшена до 575 мм. Для середины 60-х годов считалось революционным появление стеклоочистителя с пневмоприводом. Кроме того, в зимнее время водитель уже не мог бояться холода, так как новый отопитель салона автомобиля отличался повышенным уровнем производительности, а значит, даже при лютых морозах в кабине ЗИЛ-130 было тепло, а окна не замерзали. покрыты паром.

Автомобиль получил двигатель, конструкция которого имела много общего с двигателем представительской модели ЗИЛ-111, он — как V-образный 8-цилиндровый, но меньшего рабочего объема, рассчитанный по принципиальному в то время СССР. бензиновый А-76 и двухкамерный карбюратор К-88АЭ с падающим потоком, уравновешенной поплавковой камерой и ограничителем максимальных оборотов, взамен рассчитанный на достижение высоких мощностных характеристик на четырехкамерном пассажирском варианте.

Новый ЗИЛ отличается простотой эксплуатации, прочностью и долговечностью. Кроме того, ремонту и обслуживанию грузовика присуща простота. ЗИЛ-130 прекрасно преодолевает дороги с дальним несовершенным покрытием и в условиях трассы может развивать скорость до 100 км/ч. Пожалуй, главным недостатком автомобиля необходимо выделить значительный расход топлива, который составляет 30 литров на 100 км.

Погрузочная высота кузова вагона (бортового или фургона) составляла 1300-1400 мм, что идентично устройству пола железнодорожного транспортного средства, это позволяет осуществлять перевалку грузов без применения погрузочных рамп складов. 9Решением 0030 Аттестационной комиссии в 1973 году автомобилю «ЗИЛ-130» был присвоен Государственный Знак качества СССР.
О происхождении ЗИЛ-130 существует народная легенда, будто чертежи автомобиля были получены СССР в порядке репараций от побежденной во Второй мировой войне Японии.

ЗИЛ-130: первый прототип

ЗИЛ-130, одно из первых изображений опытного
