Объем кузова ЗИЛ — сколько кубов песка, щебня, дров в самосвале

Популярным видом спецтехники является самосвал ЗИЛ, история которого началась в 1957 году. Первоначально завод имени Лихачева выпускал только военные машины.

Общие сведения

Учитывая их выносливость, широкие технические возможности, автозавод начал выпуск серии автомобилей для сельского хозяйства, различных отраслей промышленности.

Самосвал ЗИЛ, благодаря приемлемой ширине, получил название «колхозник». Чуть позже эти машины стали применять на строительных работах: перевозить землю, песок, щебень.

Возникли вопросы: сколько кубов материалов можно перевезти на таком самосвале, каков объем кузова ЗИЛ?

Виды самосвалов

Эти машины продолжают выполнять свои функции даже сейчас, по прошествии более полувека с начала их выпуска. Вместимость ЗИЛ130 не такой большой, но его хорошо использовать для работы с железнодорожным транспортом, так как высота его кузова равна высоте пола вагона. Эта особенность значительно упрощает процессы погрузки и выгрузки.

Существует несколько модификаций автомобилей ЗИЛ:

Модель 130 — самый распространенный бортовой автомобиль со следующими размерами платформы:

• длина — 3752 мм;
• ширина — 2326 мм;
• высота — 575 мм.

Перемножив эти величины, получается фактический объем кузова ЗИЛ— 5.02 м³.

Модель 131 представляет собой вездеход с полным приводом, был создан для армии. Размеры: 3600х2322х915 мм.

Фактический объем получается равным 7,64 м³.

Модель 554 — длиннобазная модель, предусматривала разгрузку по боковым сторонам. Вместимость его кузова равна 5 м³. Модель короткобазной модификации ЗИЛ 555 не имела такой возможности. Модификация 554 очень популярна в России, этот автомобиль перевозит сельскохозяйственные грузы.

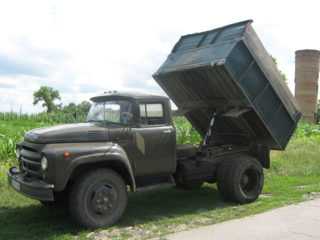

Самосвал ЗИЛ 555

, имеющий скругленный кузов, появился позже под названием Лодочка. Его вместимость меньше всех остальных, она составляет всего 3 м³.

Расчет объема кузова для перевозки песка

При загрузке машины следует учитывать плотность материала. Песок тяжелый. Технические характеристики ЗИЛ 130 позволяют загружать объем кузова самосвала максимально до 5 тонн. Иногда водители допускают загрузку до 6.5 тонны, зная о наличии такой технической возможности у своей машины.

Какой объем кузова ЗИЛ займет песок весом 5 тонн?

Плотность песчаной массы составляет от 1400 до 1800 кг/м³. Для расчета обычно берут среднее значение, равное 1600 кг/м³.

Чтобы не допустить перегруза машины, нужно определить, сколько кубов песка содержится в пяти тоннах. Для этого необходимо выполнить несложное вычисление:

5000:1600 = 3,125 м³, или предельную загрузку:

6500:1600 = 4,063 м³.

Плотность песка можно определить точнее экспериментальным методом. Для этого нужно:

• взять обычное ведро, емкостью 10 литров, наполнить его песком и взвесить;
• взвесить ведро без песка;
• вычесть вес тары из общего веса;
• разделить полученное значение на 10 — это будет плотность песка в т/м³.

Чтобы не ошибиться в подсчетах количества песка, избежать перегруза машины, рекомендуется делать расчет с поправочным коэффициентом. Рекомендуемая величина коэффициента — 1.1–1.3.

Расчет объема кузова для перевозки строительных материалов

Расчет щебня производится аналогично предыдущему с использованием показателя плотности:

Фактическая грузоподъемность

• при перевозке 6,5 тонны щебня (1300 кг/м³) количество его кубов в ЗИЛе составит: 6500 кг : 1300 кг/м³ = 0 м³;
• при перевозке щебня (1500 кг/м³) кубов в ЗИЛе будет:

6500 кг:1500 кг/м³ = 4.33 м³.

Оба случая не требуют объема более 5 м³.

Для каждого вида сыпучих материалов можно рассчитать вместимость для погрузки в определенный вид транспорта, пользуясь данными их плотности.

Таблица значений плотности для некоторых видов щебня:

Наименование щебня	Плотность, кг/м³	Кубов в 1 тонне материала
Гранитный	1470	0.680
Гравий	1400	0.714
Песчаник	1300	0.769
Терриконовый	1150	0.870
Мраморный	1500	0.667
Известняковый	1300	0.769
Туфовый	800	1.250
Шлаковый	1500	0.667

Туфового щебня при кузове 5 кубов можно увезти соответственно:

5 х 800 = 4000 кг (4 тонны).

При расчетах нужно учитывать, что плотность строительных материалов зависит еще от некоторых параметров:

• повышенной влажности – она увеличивает вес одного и того же количества материала;
• наличия различных примесей, которые могут утяжелить или облегчить материал;
• размеров фракции. Существует единая шкала для определения стандартных параметров в каждом отдельном случае.

Рассчитать вес груза, который войдет в кузов автомобиля, можно по данным производителя сыпучих материалов. Если таких данных нет, то можно определить показатель опытным путем и произвести расчет.

Перевозка других материалов

Для перевозки снега может оказаться полезной информация о весе 1 м³ снежной массы. Эти данные различаются для разных видов снега.

Таблица веса кубометра снега:

Состояние снега	Плотность, кг/м³
Только выпавший	50–100
Сухой, чистый	100–300
После метели	120–180
Снег в степи или тундре	200–400
Тающий снег	350–600

Сколько кубов дров может вместить ЗИЛ?

Грузоподъемность этих машин составляет 5 т. Вес древесины позволяет загрузить 7–8 кубов березы.

Но из-за разных размеров платформ загрузка разных моделей машин может отличаться.

Классический бортовой 130-й и самосвал 554 модели вмещают 5 м³, а при погрузке с горкой и наращиванием бортов — 7 и более кубометров.

Самосвал 554 модели вмещает 5 кубов.

Самый маленький из этой серии самосвал 555 модели Лодочка вмещает всего 3 кубометра дров. Даже с наращиванием бортов на нем сложно увезти свыше 5,5 кубометров.

Армейский 131-й вмещает дров 7,64 кубометра.

Автомобиль ЗИЛ130 широко применяется во многих областях хозяйственной деятельности благодаря ряду преимуществ, среди них:

• компактность, позволяющая передвигаться с отличной маневренностью в любых условиях: в городе, на строительной площадке, в условиях бездорожья;
• простота в обслуживании;
• широкая кабина, вмещающая троих человек;
• низкая стоимость техники;

Видео: Автомобили-самосвалы ЗиЛ-ММЗ 1991

specnavigator.ru

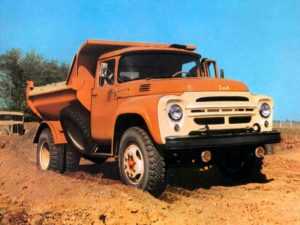

Самосвал ЗИЛ-130: технические характеристики, цена

ЗИЛ-130 — первый гражданский самосвал марки, выпущенный еще в СССР. Изначально техника создавалась для военных нужд. Затем автомобили были адаптированы для гражданского населения. ЗИЛ-130 или просто «Колхозник» стал одной из самых массовых отечественных машин среднего тоннажа. Сегодня автомобиль сохраняет свои позиции на рынке за счет дешевизны и быстрой окупаемости.

ЗИЛ-130: история

Прежде чем выйти на дороги общего пользования, ЗИЛ-130 прошел немалый путь от разработки и испытаний до выпуска первой опытной партии. Первые шаги на пути создания автомобиля были сделаны в 1957 году. Советским инженерам понадобилось пять лет и титанические усилия, чтобы соотнести мощность автомобиля с его рабочими характеристиками и подобрать подходящий силовой агрегат.

Первая опытная партия ЗИЛ-130 сошла с конвейера завода-изготовителя в 1962 году. Признание пользователей автомобили получили только в 1963-м. Наконец, в 1964-м началось серийное производство машин. Выпуск ЗИЛ-130 продолжался вплоть до 2010 года на Уральском автомоторном заводе.

Технические характеристики ЗИЛ-130 самосвал

Долгий процесс подбора силового агрегата и рабочих показателей не прошел для ЗИЛ-130 даром. Миру явили новую машину, заслужившую диплом на международной выставке и получившую популярность у широкого круга пользователей из промышленного и сельскохозяйственного сектора.

Двигатель

На самосвалах ЗИЛ-130 используется заводской силовой агрегат с V-образным расположением восьми цилиндров. Карбюраторный четырехтактный мотор выдает 150 л.с. максимальной мощности. Частота вращения коленчатого вала достигает 3200 оборотов в минуту. Двигатель достигает максимального показателя полезного крутящего момента в точке 402 Нм.

Рабочий объем мотора составляет 5996 см3. Диаметр цилиндра двигателя равен 100 мм, ход поршня в цилиндре — 95 мм. Степень сжатия остановилась на отметке 6,5. Система питания — карбюратор. Потребности мотора обеспечиваются подачей топлива марки А-76 из топливных баков объемом 175 л.

Трансмиссия

На самосвалах ЗИЛ-130 устанавливается стандартная механическая пятиступенчатая коробка передач. Сцепление — сухое однодисковое. Привод распределяется на заднюю ось, передняя ось — рулевая. Колесная формула — 4х2. Стандартный размер покрышек — 260х508. Максимальная скорость движения по дорогам с твердым покрытием — 90 км/ч.

Стандартная рессорная подвеска ЗИЛ-130 была применена в автомобилях четвертого поколения ГАЗ. На передней оси использованы гидравлические амортизаторы, на задней — телескопические. Пневматическая тормозная система работает на барабанных механизмах.

Размер кузова ЗИЛ-130 самосвал

• длина — 6675 мм;
• колея передних колес — 1800 мм;
• колея задних колес — 1790 мм;
• высота по крыше кабины — 2400 мм;
• высота по бортам грузовой платформы — 2050 мм;
• колесная база — 3800 мм;
• угол преодолеваемого наклона — 38 градусов;
• диаметр разворота — 14 м;
• снаряженная масса — 5100 кг;
• грузоподъемность — 9000 кг;
• полная масса — 14 100 кг;
• распределение на переднюю ось — 4200 кг;
• распределение на заднюю ось — 9900 кг.

Объем кузова ЗИЛ-130 самосвал

• площадь самосвальной платформы — 8,7 м2;
• объем самосвальной платформы — 5 м3;
• объем с надставными бортами — 7,8 м3;
• угол подъема платформы — 50 градусов;
• направление разгрузки — назад, вправо, влево;
• размеры платформы — 2325х3752 мм.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Сколько кубов песка, щебня в ЗИЛе самосвал

Транспортировка строительных материалов в кузове машины, требует проведения точного расчёта, например, сколько кубов в самосвале ЗИЛ. Попробуем разобраться, сколько кубов вмещает самый популярный вид спецтехники на постсоветском пространстве. Первоначальный вариант машины имел объем 4 куба. Данные параметры были характерны для всеобщего любимца ЗИЛ-130, который используется на протяжении почти 50 лет. Именно столько времени прошло с момента выпуска первой серии машины. За эти годы авто модернизировалось, расширялись технические возможности, и габариты ЗИЛа самосвала изменялись в лучшую сторону.

История российского большегруза

Отправной точкой отсчёта истории предприятия считается 1957 год. В первые годы, завод изготавливал исключительно военные версии самосвалов. Чуть позже, учитывая выносливость машины, и расширенные технические данные, автозавод выпускал спецтехнику, которая предназначалась для динамично развивающихся отраслей промышленности и сельского хозяйства того периода. По праву, приемлемая ширина ЗИЛа самосвала стала причиной того, чтобы автомобиль получил своё второе название – «колхозник».

Таким образом, можно смело утверждать, что, начиная со второй половины 60-х годов прошлого столетия, ЗИЛ уверенно удерживает первенство среди аналогичного класса транспорта на постсоветском пространстве. Чуть позже машина стала применяться не только в сельском хозяйстве, но и для осуществления вспомогательных работ на строительстве – перевозка земли, щебня, песка. Естественно, многие стали задаваться вопросом, сколько кубов песка в ЗИЛе самосвале. Чтобы грамотно ответить на этот вопрос, необходимо изучить технические параметры всех классов машин, выпущенные за почти 40 летнюю историю их существования.

ЗИЛ-164А

Следует отметить, что существует несколько модификаций машины. Это традиционная 131 модель, бортовой автомобиль 130 серии, самосвальный вариант, который имеет форму «лодочки» – 555 серии. Особой популярностью пользовались ЗИЛы 554 модели, используемые для перевозки дров и прочих сыпучих строительных материалов.

Как правильно рассчитать объем кузова ЗИЛ

Для того чтобы узнать сколько кубов щебня в ЗИЛе самосвале, необходимо знать точные параметры объёма самого кузова. Для примера приведём данные самой популярной 130 модели машины.

Технические данные	Значение
Общая техническая площадь для самосвальной платформы	8,7 м2
Максимальный объем для самосвальной платформы	5 м3
Максимальный объём с надставными бортовыми конструкциями	7,8 м3
Предельный угол подъёма платформенной части	50 градусов
Режим управления разгрузкой	Вправо, влево, назад
Размер кузова ЗИЛ самосвал по платформе	2325х3752 мм.

Если рассматривать характеристики, то максимальный объем кузова самосвала ЗИЛ может загрузить около 5 тонн. При наличии технической возможности допускается увеличение веса до отметки 6,5 тонн. Водители знают о данной особенности машины, и, при заказе, обязательно учитывают данный фактор. Как правило, в кузов, при перевозке обычных дров, можно вместить до 7-8 кубов материала.

Дополнительные нюансы расчёта

Кроме этого есть вспомогательные нюансы, которые определяют объем самосвала ЗИЛ при транспортировке различных групп строительных материалов. Большинство знают, что в ЗИЛе очень выгодно перевозить строительный песок, даже в небольших объемах, поскольку он может понадобиться только для возведения фундамента здания или проведения штукатурных работ. Лучшим вариантом расчёта данных для перевозки станет онлайн-калькулятор, который можно найти на строительном сайте.

Ниже приведены достоверные факты, сколько в 1 м³ содержится веса, например, разного по структуре и природе снежного материала.

Параметры	Значение
Материал снега (его состояние)	Вес на 1 м3 машины
Снег, который только что выпал	50-100 кг
Сухой или чистый снег	100-300 кг
Снег, который насыпан с метелями	120-180 кг
Снег в тундре или степной зоне	200-400 кг
Снег, который тает	350-600 кг

Один и тот же материал имеет разную плотность, а соответственно отличающийся вес из расчёта 1 м³.

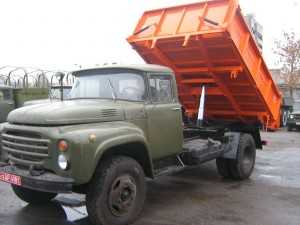

ЗИЛ самосвал в работе

В России для перевозки материалов применяют тот или иной тип машины лихачевского производства, при этом габаритные размеры самосвал ЗИЛ для серийного ряда популярной модели 130 будут таковы:

Данные	Значение
Габаритная длина	6 675 мм
Колея для передних колёс	1 800 мм
Колея для задних колёс	1 790 мм
Общая высота ЗИЛа самосвала под крышу	2 400 мм
Высота с учетом края бортов	2 050 мм
Колёсная база	3 800 мм
Угол преодоления для наклона	38 градусов
Диаметр для разворота	14 метров
Масса снаряжения	5 100 кг
Общая грузоподъёмность ЗИЛ самосвала	9 000 кг
Полная масса машины с навесным оборудованием	14 100 кг
Максимальное распределение веса на переднюю ось	4 200 кг
Допустимый вес на заднюю ось	9 900 кг

Это основные данные и размеры самосвала ЗИЛ, предназначенные для общего расчёта максимального веса для перевозки сыпучих нерудных материалов.

Как рассчитать количество кубов песка в кузове ЗИЛа

При расчёте количества кубов загрузки материала, например песка, перед началом необходимо узнать влажность и плотность материала. Попробуем на примере выяснить, как изменяется объем кузова ЗИЛ самосвал. Песчаная масса имеет вес насыпной плотности примерно 1400-1800 кг/м³. Если нет каких-либо отклонений, то для расчёта берут средневзвешенную плотность, примерно 1600 кг\м³. Это приблизительный вес для 1 м³ песчаного материала. Для того чтобы преобразовать его в тонны, достаточно поделить значение ровно на 1 000.

ЗИЛ самосвал

Чтобы рассчитать, сколько кубов в 1 тонне песка, необходимо решить нехитрую математическую задачу, выполняя действия в обратном порядке:

1000÷1600 = 0,625 м³

Для того, чтобы получить точное число, необходимо провести экспериментальный расчет. Берём для этих целей обычное строительное ведро объёмом 10 литров.

Отсыпаем песок, далее:

• ставим ведро на весы, предварительно взвесив.
• От показаний прибора отнимаем значение веса пустого ведра.
• Делим значение на 10 и получаем данные плотности песка в т\м³.
• единицу делим на значение из предыдущего пункта, получаем объем в кубометрах из расчёта для 1 тонны.

Если заказать определённую партию песка, то он, что в кузове машины, что на строительной площадке даёт усадку. Количество кубов уменьшится, но вес останется прежним. Образно говоря, происходит увеличение только плотности. Чтобы не было ошибок при расчёте и перегруза машины, необходимо использовать поправочный коэффициент. Рекомендуемое значение от 1,1 до 1,3.

Количество кубов гравия или щебня в кузове ЗИЛа

Расчет щебня можно произвести ориентировочно. Возьмем, к примеру, максимальный вес кузова. Будем считать, что ЗИЛ перевезёт около 7,7 тонн груза. Общий объем платформы составит не более 6 м³.

• Для перевозки щебня, имеющего насыпную плотность 1300 кг\м³. Необходимо произвести расчет в обратном порядке:

7,7 тонн:1300 кг\м3= 5,9 м³.

• Щебень, имеющий плотность около 1470 кг\м³. Расчет аналогичный:

7,7 тонн: 1470 кг\м3= 5,2 м³.

Чтобы не было перегруза, применяем правило поправки с коэффициентом. Первый вариант щебня – максимальная загрузка не более 5,5 м³, для второго около 5 м³.

Чтобы правильно рассчитать количество материала для погрузки того или иного вида стройматериала, необходимо знать его насыпную плотность.

Ниже приведена таблица значений, сколько тонн в кубе различных видов сыпучего строительного материала:

Данные	Значение
Наименование вида щебня	Вес 1 м3 щебня, кг
Гравий	1400
Гранитный	1470
Песчаник	1300
Терриконовый	1150
Туфовый	800
Мраморный	1500
Известняковый	1300
Шлаковый	1500

Аналогичные данные можно привести для песка с различными характеристиками:

Песок (тип)	Плотность, т\м3	Кубов в 1 тонне
Карьерный неочищенный	1,7 – 1,8	0,56 – 0,59
Карьерный сеяный	1,6 – 1,75	0,57 – 0,63
Карьерный намывной	1,6 – 1,65	0,61 – 0,63
Речной тип	1,63 – 1,65	0,61

В ряде случаев необходимо учитывать параметр влажности, который влияет на плотность песка, увеличивая его вес.

На плотность щебня влияют некоторые дополнительные параметры, в частности:

• Влажность. Чем выше этот показатель, тем тяжелее вес 1 тонны.
• Состав. Наличие дополнительных компонентов утяжеляют вес или наоборот делают материал лёгким, но общий вес зависит от влажности.
• Размер фракции. Как правило, для каждой фракции устанавливается свой стандартный параметр по единой шкале, с учетом возможного коэффициента.

Чтобы уточнить, сколько тонн войдёт в кузов ЗИЛа, необходимо получить уточняющие сведения у производителя сыпучих материалов по основным параметрам. Если нет возможности их получить, используется расчет количества опытным путём. При необходимости можно использовать онлайн-калькулятор для расчёта требуемых данных.

Обзор автомобиля ЗИЛ-130

Марина

Дата публикации:

Январь 31, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

---

похожие статьи

ospetstehniki.ru

технические характеристики двигателя, компрессора, грузоподъемность, вес, габариты, модификации

В далеких 60-х годах с конвейера автомобильного завода им. Сталина сошел первый ЗИЛ-130, который до сих пор выпускается, но уже под названием АМУР 53131.

Технические характеристики ЗИЛ-130 самосвал для того времени были современными.

Это первый автомобиль из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики самосвала

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклоомыватель, подогрев двигателя перед запуском, кабина стала трехместной. Автомобиль стал более комфортным.

Двигатель

Двигатель на ЗИЛ-130 представляет собой v-образную, восьмицилиндровую, 4-х тактную «ЛОШАДКУ». Рабочий объем двигателя ЗИЛ-130 – почти 6 литров, что при его довольно массивных габаритах очень экономно.

Изначально двигатель является карбюраторного типа, верхнеклапанный предназначался под ДТ, но спустя 10 лет эксплуатации начали выпуск и под природный газ.

Таблица 1 — Технические характеристики двигателя ЗИЛ-130

Название	ЗИЛ-130
Расположение	Продольно, спереди
Система питания	Карбюратор
Цилиндры, шт.	8
Клапаны, шт.	2
Объем, л	5,99
Мощность, л.с.	150
Частота вращения, об/мин.	3200
Охлаждение	Жидкостно-воздушное

КПП

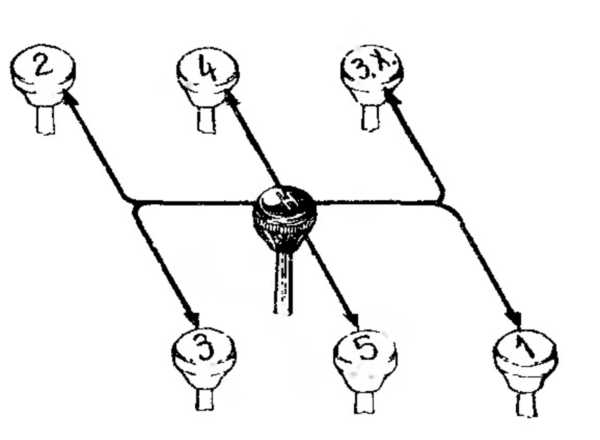

Улучшенная синхронизированная заднеприводная коробка передач (КПП) ЗИЛ-130 с косозубыми шестеренками постоянного зацепления. Крутящий момент передается на задний мост, что даёт более эффективное сцепление с асфальтированной дорогой или грунтовым покрытием.

Таблица 2 — Устройство КПП ЗИЛ-130

Коробка скоростей	Механическая
Количество скоростей	5
Привод	Заднеприводная

Кузов

В зависимости от модификации были кузова с боковой и с задней разгрузкой. Высота кузова была такой же, как высота железнодорожного вагона, что упрощало погрузку и выгрузку товара.

Объем кузова ЗИЛ-130 – 5 м. куб, а площадь платформы – 8,7 м. кв. Благодаря тому, что объем кузова у самосвала ЗИЛ-130 достаточно большой, его иногда использовали и в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Передние, задние и стояночный тормоза стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

МТЗ 82 технические характеристики: описание, цены, видео.

Татра 815 отзывы владельцев можно прочитать, перейдя по ссылке.

Компрессор

Весь воздух находится в специальном баллоне под давлением, которое производит компрессор ЗИЛа-130. КПД компрессора на ЗИЛ-130 — 220 л/мин. при 2000 оборотах.

Электропитание

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумулятора напряжением 12 вольт при токе 90 А/ч.

Габариты и грузоподъемность

Рисунок — Чертеж габаритных размеров грузового автомобиля ЗИЛ-130

В таблице 3 описаны габариты самосвала.

Таблица 3 — Габариты ЗИЛа-130

Длина, мм	6675
Ширина, мм	2500
Высота, мм	2400
Колесная база, мм	3800

Снаряженный вес ЗИЛ-130 – 9,360 т, а масса не загруженного тяжеловеса ЗИЛ-130 – 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Изначально максимальная грузоподъемность была 4 тонны, но потом достигла отметки 6 тонн. Предельная нагрузка на переднюю ось – 2,625 т, а на заднюю – 7,9 тонн соответственно.

Модификации грузового автомобиля

Спустя несколько лет завод выпустил модификации ЗИЛ-130.
Всего было выпущено 5 видов:

• ЗИЛ-130А – бортовой тягач;
• 130Б – самосвал;
• 130В – седельный тягач;
• 130ВТ – с усиленным задним мостом;
• ЗИЛ-130Г – бортовой длиннобазный с платформой.

Последняя работала с прицепом.

Технические характеристики автокрана

Фото автокрана на базе ЗИЛ-130.

На базе шасси самосвала ЗИЛ-130 сконструирован автокран КС-2561Д и КС-2561ДА. Модифицированное шасси является троссионным с фиксируемой тягой и откидными выносными опорами.

Это «ДЕТИЩЕ» оснащено опорно поворотным механизмом роликового или шариковым двухрядного типа. Стрела в виду своей монолитности решетчатая, ибо выдвижной функции она не имеет.

Таблица 4 — Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561ДА.

Базовый автомобиль	ЗИЛ-130
Мощность шасси базы, кВТ	110
Стрелочная установка	—
основная	невыдвижная стрела
сменная	с удлиненной стрелой, с удлиненной стрелой и гуськом
Длина основной стрелы, м	8
Вылет, м	3,3-7
Грузоподъемность, т	1,6
Скорость подъема/опускания груза	0,2-5,3
Частота вращения, об/мин	0,3-2,5
Длина, м	10,6
Высота, м	3,65
Ширина, м	2,5
Вес, т	8,8

Преимуществом автокранов на базе ЗИЛ-130 заключается в том, что максимальная высота подъема стрелы – 15 метров. Так что этот «Коллос Родосский» с лёгкостью поднимает груз на уровень 3 — 4-го этажа.

Liebherr кран, описание модельного ряда.

Читайте про минитрактор Гарден Скаут Т 12 отзывы в статье, нажав на ссылку.

Хотите узнать, как сделать самодельный вездеход на гусеницах своими руками?

Вывод

Выпущенный в 1957 году ЗИЛ-130 стал популярным среди грузовых автомобилей, в связи с надежностью и универсальностью. А большое количество модификаций позволило расширить его применение в сельской, коммерческой и даже в военной сфере.

Больше информации на сайте

spectechzone.com

130 — технические характеристики и особенности грузовика

Зил-130 впервые сошел с конвейера в 60-х. Заводу им. Сталина удалось выпустить авто с синхронизированной КПП, оборудованный гидроусилителем руля. Новый самосвал не только оправдал надежды, но и превзошел их: омыватель стекла, подогрев мотора, трехместная кабина — все это было в новинку. Зил-130, технические характеристики которого были направлены на максимально эффективную работу, оказался настолько успешным, что производится и поныне. Изменилось только название — теперь это «АМУР 53131». Что же особенного в этой модели и почему этот грузовик стал одним из самых мощных в Советском Союзе? В этой статье мы рассмотрим этот вопрос.

Двигатель

V-образный восьмицилиндровый 4-хтактный двигатель ЗИЛ-130 отличается экономным объемом — около 6 л. Вначале движок грузовика являлся карбюраторным, но уже через 10 лет использования стартовал модельный вид с природным газом. Если это бензин, расход топлива ЗИЛ-130 на 100 км — примерно, 30 л. При этом можно использовать недорогое топливо А-72 или А-76.  Технические нюансы двигателя отображены в таблице.

Схема питания	Карбюратор
Количество клапанов	2
Число цилиндров	8
Положение	Спереди, продольно
Мощность в л.с.	135-150
Объем в л.	5.99
Вращение в об./м.	3200
Способ понижения температур	Воздушно-жидкостный
Объем бака, л.	176
Максимальная скорость км/ч	90

Также были разработаны модели для холодных климатических зон с препусковым обогреванием.

Коробка передач

Синхронная заднеприводная КПП оборудована косозубыми шестернями постоянного сцепления. Крутящийся момент подается к заднему мосту, в результате ЗИЛ-130 «Колхозник» более качественно сцепляется с грунтовкой и асфальтированной дорогой.

Коробка переключения	Механика
Число положений	5
Привод	Заднеприводной

Особенности кузова

Все виды кузова подразумевают либо заднюю разгрузку, либо разгрузку в сторону. Размеры кузова следующие: высота равняется высоте ж/д вагона, что ускоряет погрузку/выгрузку; площадь платформы равна 8.7 м2; объем кузова стандартного ЗИЛ-130 самосвал — 5 м. к. В советские времена большой размер кузова, а также вместительная кабина ЗИЛ позволяли использовать машину для транспортировки рабочих. Данные по объему кузова смотрите в таблице.

С установленными бортами	7.8 м3
Без бортов	5 м3
Площадь платформы	8.7 м2
Направления разгрузки	Прямо и в стороны
Угол подъема	50 гр.
Размер платформы	2325 на 3752 мм

Задняя загрузка

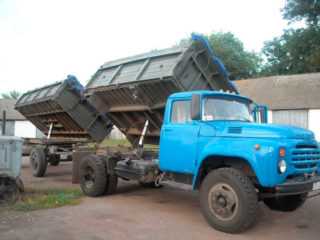

Боковая загрузка

Гидравлика

Технология подъема/опускания кузова включает бак, предназначенный для гидравлической жидкости, емкостью 17 л, механический насос и гидроцилиндр подъема.

Грузоподъемность и общие размеры

ЗИЛ-130 самосвал сначала обладал грузоподъемностью в 4 т; в нынешнее время грузоподъемность автомобиля ЗИЛ-130 достигла отметки в 6 т. Для передней оси возможна максимальная нагрузка в 2.625 т, для задней — 7.9 т. В таблице рассмотрим общие габариты данного грузового автомобиля.

В ширину (в миллиметрах)	2500
В высоту	2400
В длину	6675
Колесная основа	3800

Дополнительные характеристики и модификации

Тормоза относятся к колодочно-барабанному виду; действуют при помощи пневматики. Для работы тормозной системы используется компрессор, наполняющий соответствующий баллон сжатым кислородом — КПД при 2 тысячах оборотов составляет 220 л/м. Электрическое питание грузовика вырабатывает аккумулятор. Напряжение — 12 в; ток — 90 А/ч. Размер резины (шин, покрышки) — 260-508(P) R20.

Для автомобильной промышленности СССР использовалось довольно передовое рулевое управление: гидравлический усилитель с удвоенным насосом лопастного вида, вращающимся от коленчатого вала посредством ремня, тогда считался новаторским решением. Чтобы узнать, сколько весит ЗИЛ-130, нужно определить наименование конкретной модели. Масса стандартного варианта — 4300 кг.

Было разработано 5 модификаций автомобиля:

• 130А — бортовой тягач;
• 130Б — самосвал, широко применяется в сельскохозяйственных работах;
• 130В — седельный тягач ;
• 130Г — удлиненныйй бортовой грузовик с платформой;
• 130ВТ — с усиленным задним мостом, отличительной особенностью .

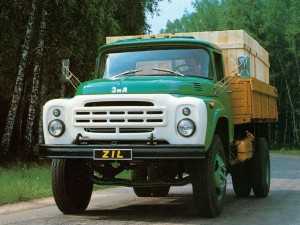

Удлиненный бортовой грузовик

Седельный тягач

Самосвал

Заключение

Тот факт, что первоначальная модель автомобиля ЗИЛ-130 была разработана еще в советские времена и по многим показателям уступает своим современным аналогам, никак не влияет на его популярность. Машина задействована при строительстве домов и для вывоза бытовых грузов. Авто имеет стандартный вес (к примеру, модель «Коротыш» весит 2850 кг). Также модель востребована в сельском хозяйстве, где важным фактором является удобство в сочетании с невысокой стоимостью эксплуатации.

naperevoz.ru

ЗИЛ 4-5 куба | Щебень, песок, уголь 2-3 м³

ЗИЛ самосвал с объемом кузова 4, 5, 6 куба

считается одной из самых распространенных машин, предназначенных для привоза песка, щебня, гравия и других сыпучих материалов на садовые участки и приусадебные хозяйства. Отличается самосвал от обычных грузовиков тем, что выгрузка перевозимого им материала осуществляется механическим путем, за счет поднятия кузова и принудительного сбрасывания груза.

Автомобиль-самосвал ЗИЛ-ММЗ-4502

произведенный на шасси Зил-130, представляет собой двухосный автомобиль с задними ведущими колесами, оснащенный металлическим кузовом и гидравлическим опрокидывающим устройством, для выгрузки материала назад.
Габариты ЗИЛ:
Длина автомобиля 5490 мм
Ширина автомобиля 2500
Высота автомобиля 2540
Высоты опрокидывания кузова 4100
Объем доставляемого материала 4-5 кубов
Вес перевозимого груза 5-6 тонн
Внутренние размеры кузова в мм:
длина 2600
ширина 2300
высота 635
объем кузова по основные борта куб. м: 3.8
с наращенными бортами 5.3 куба

Грузоперевозки на самосвале ЗИЛ.

Грузовые перевозки на самосвале ЗИЛ идеально подходят для тех покупателей, у кого строительство дома или дачи подходит к завершающему этапу.
Нет смысла привозить большой объем песка, щебня или гравия, когда до завершения работ остается довезти 2, 3 или 4 куба.
Использовать ЗИЛ для крупных строительных объектов, где необходима доставка большого объема материала, не имеет резона.

Например, если вы решили выложить двор тротуарной плиткой или брусчаткой и для песчано-гравийной подушки нужно всего по 4, 5 куба песка и щебня; заканчиваются запасы дров или угля, а привезти надо всего 3, 4 куба или пару, тройку тонн; утеплить пол и стены керамзитом; купить небольшой объем питательной почвы и удобрений для сада и огорода.

Для подобных ситуаций можно заказать услугу доставки на самосвале ЗИЛ.
Эти легкие и маневренные автомобили, способны доставить по вашему заказу торф, навоз или перегной прямо на участок.
Вес перевозимых грузов на этом самосвале не превышает 7-8 тонн.
Конечно, такой объем строительного материала и удобрений можно привезти и на более больших грузовиках, таких как КАМАЗ или МАЗ, но цена доставки на этом транспорте будет на порядок выше, чем привоз на автомобиле ЗИЛ.
Необходимо знать, чем больше машина весит, тем выше риск повреждения дорожного покрытия.

В зависимости от размера кузова и высоты наращенных бортов на самосвале ЗИЛ, небольшого веса материалы, такие как торф, перегной, керамзит, дрова, торфяные и песчаные смеси, перепревший навоз, позволительно привозить до 6-7 кубов. ЗИЛ пользуется большим спросом у собственников земельных участков и остается одним из самых универсальных грузовых автомобилей для перевозки груза.

Самосвал ЗИЛ-СААЗ 454510

Технические характеристики:
Базовое шасси ЗИЛ-494560/ЗИЛ-497442
Масса перевозимого груза, кг-6000
Вместимость грузовой платформы, м3-5,4
Направление разгрузки назад
Угол подъема грузовой платформы в градусах-50
Внутренние размеры грузовой платформы, мм-3050х2337х780
Полная масса транспортного средства, кг-11000
Габаритные размеры, мм-6250х2500х2660

Вывоз строительного и бытового мусора на самосвале ЗИЛ.

Много мусора скапливается на участке на протяжении дачного сезона: сорняки с огорода, скощенная трава, спиленные ветки с деревьев. После демонтажа помещений образуется много строительного мусора, стекло, дверные и оконные рамы, доски. Не вессь мусор можно утилизировать и тем более сжигать, ведь при неправильном сгорании мусора, пламя может распространиться на соседние дома и ближайшие участки, не говоря уже о вреде загрязнение воздуха продуктами горения. Мы рекомендуем для вывоза строительного и бытового мусора, в частном секторе, на садовых и дачных участках, использовать самосвал ЗИЛ. При его малых габаритах, этот автомобиль без усилий заезжает в узкие ворота, не разрушая при этом дороги и подъезда к вашему дому.

Малый радиус поворота самосвала ЗИЛ, хорошая маневренность и обзорность позволяют доставить материал для стройки и облагораживания участка в труднодоступные места.

dostavka-dacha.ru

технические характеристики, устройство, фото и видео

Герой этого обзора – машина, не нуждающаяся в особом представлении. Это ставший одним из самых популярных, универсальных, надежных и любимых грузовой автомобиль ЗИЛ-130. На его базе выпускалось много модификаций, от самосвала до седельного тягача. Продуманность конструкции, применение современных на тот момент достижений как отечественного, так и мирового автопрома, обеспечило долгую жизнь этому автомобилю. Даже сейчас, спустя более полувека с начала производства, эти машины еще кое-где продолжают выполнять свои функции.

Самосвал ЗИЛ-130

Производством самосвалов на шасси ЗИЛ-130 занимался ММЗ (Мытищинский машиностроительный завод). В зависимости от модификации шасси, выпускались машины, ориентированные на разные сферы применения. Так, модель ЗИЛ-ММЗ-555 имела укороченную базу, что делало машину более маневренной, кузов позволял осуществлять выгрузку только назад, а работу с прицепом допускало шасси ЗИЛ-130Д1.

Модель ЗИЛ-ММЗ-554, предназначена была для применения в сельском хозяйстве, имела стандартную раму и возможность выгрузки на 3 стороны. Шасси ЗИЛ-130Б2 было оборудовано всеми необходимыми приспособлениями для работы с самосвальным прицепом.

В течение всего времени производства этих моделей они постоянно дорабатывались, в них вносились изменения, улучшающие характеристики машины.

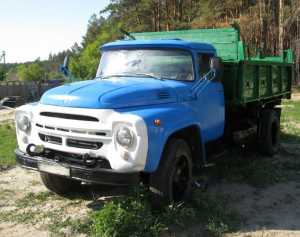

Фото самосвала ЗИЛ-130

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

• Perkins 6.345, дизельный мотор мощностью 140 л.с.
• Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
• Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

1 — цапфа корпуса гидроподъемника; 2 — корпус гидроподъемника; 3 — плунжер; 4 — гильза; 5 — масляный бак; 6 — фильтр; 7 — трубка высокого давления; 8 — предохранительный клапан фильтра; 9 — перепускная трубка; 10 — трубка низкого давления; 11 — рычаг переключения коробки отбора мощности и крана управления; 12 — тяга крана управления; 13 — буферная пружина тяги; 14 — плунжер-золотник крана управления; 15 — кран управления; 16 — предохранительный клапан; 17 — канал для перепуска масла припускании; 18 — впускной (обратный) клапан; 19 — шестеренчатый насос

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник)  и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

Технические характеристики

Технические характеристики дизельных модификаций самосвала на базе ЗИЛ-130:

Модель	ЗИЛ-ММЗ-554	ЗИЛ-ММЗ-555(А)	ЗИЛ-ММЗ-555К
Шасси	ЗИЛ-130Б/ЗИЛ-130Б2	ЗИЛ-130Д(ЗИЛ-130Д1)	ЗИЛ-130К
База, мм	3800	3300	3300
Двигатель	ЗИЛ-130	ЗИЛ-130	ЗИЛ-157Д
Мощность, л.с. (кВт)	150 (110.4)	150 (110.4)	110 (80.9)
Крутящий момент, Нм	401.8	401.8	343
КПП	Механическая, 5-ступанчатая, синхронизированная
Колесная формула	4х2	4х2	4х2
Размер шин	260-508Р	260-508Р	260-508Р
Макс. скорость, км/час	90	90	90
Емкость топливного бака, л	175	125	125
Норма расхода топлива, л/100км	37	37	37
Работа с прицепом	-/+	— (+)	—
Размеры платформы, ДхШхВ, мм	3752х2325х575	—	—
Площадь платформы, м2	8.7	—	—
Объем кузова, м3	5	3	3
Угол подъема, град	50	55	55
Грузоподъемность, кг	4000	4500	4500
Направление разгрузки (вбок/назад)	+/+	-/+	-/+
Габаритные размеры, (длина х ширина х высота), мм	6675х2500х2400	5475х2420х2510	5475х2420х2510
Вес, кг	9360	9360	9300

Нормы расхода топлива учитывают движение с грузом и без, а также затраты на выгрузку.

Модель ЗИЛ-ММЗ-554 может работать с самосвальным прицепом ГКБ 819 грузоподъемностью 5000 кг. Борта кузова могут быть оснащены надстройками, что увеличит его объем примерно в два раза.

Модель ЗИЛ-ММЗ-555 (сельхозник) имела модификации для поставки на экспорт: ЗИЛ-ММЗ-555Э для умеренного климата, и ЗИЛ-ММЗ-555Т для тропиков.
Видео обзор самосвала ЗИЛ-130:

allspectech.com
