Предыстория

Двигатели ЗИЛ 130 начали выпускаться в 1964-ом году, и их производство продолжалось почти до 1994-го года. Для изготовления за основу использовался механизм тягового агрегата ЗИЛ-111.

Но в конструкцию было внесено много изменений и дополнений. Изготовитель решил снизить показатель объема до 6-ти литров. Этот фактор позволил существенно сократить расход топлива. Мотор был оборудован карбюраторным устройством, конструкция которого была оснащена ограничителем оборотов.

Все эти качества сделали мотор востребованным изделием, поэтому им стали оснащать грузовые транспортные средства ЗИЛ 130 и 131 в целях улучшения технических свойств и экономии топлива.

Готовая установка оснащена 8 цилиндрами. Они расположены с использованием схемы «v8». Это означает, что цилиндры располагаются по отношению друг к другу под прямым углом. Данное размещение существенно облегчает двигатель. За полный рабочий цикл мотор осуществляет 4 такта.

Технические характеристики

Устройство мотора достаточно простое благодаря тому, что в течение трех десятков лет продолжало постоянно совершенствоваться разработчиками. В итоге производителям удалось создать мощный агрегат с небольшим расходом.

ПоказательХарактеристики
Год выпуска двигателя1964-1994
Основа остоваЧугунная
Тип питанияКарбюраторный, бензиновый (марка Аи-76)
Вид охладительной системыЖидкостный, предусмотрен замкнутый контур, имеется вентиляция
Общее количество цилиндров8
Форма расположенияV
В каком порядке функционируют камеры15 42 63 78
Сколько пропускных вентилей соответствует одной камере2
Показатель сечения цилиндра100 мм.
С каким показателем перемещается вытеснитель95 миллиметров
Компрессия6,5
Средний объем двигателя6 литров
Общая мощность в лошадиных силах150
Масса440 килограмм
Показатель расхода32 литра на 100 километров
Объем масла9 литров
Смена смазки в движке10 000 километров
Рабочие температурные показатели91 градус
Запас прочности200 000 километров

Маркировка

Но все же многих водителей интересует, где находится номер двигателя ЗИЛ 130, потому что его не всегда удается точно найти. Обычно проблемы с его поисками возникают во время оформления, потому что номер обязательно сверяется с цифрами, которые указываются в документации на грузовое авто, и все цифры должны четко совпадать.

Модель, номер шасси и номер двигателя ЗИЛ указываются на металлической вводной табличке.

Она фиксируется с правой стороны, на поверхности подставы около места для пассажира.

В самом начале номера для идентификации идут латинские буквы XTZ. Это кодовые обозначения информации о заводе-изготовителе:

  • Буква X указывает на географическую область;
  • Маркировка T отражает страну;
  • Буква Z обозначает завод изготовитель.

Рассматривая, где находится номер двигателя ЗИЛ, стоит обратить внимание на то, что маркировка указывается не только на табличке. Маркировка шасси вбита на правом лонжероне рамы, его можно найти сзади на конце. Номер двигателя ЗИЛ 130 расположен и указан на области горизонтальной площадки, на верхней области мотора спереди рядом с рым-болтом.

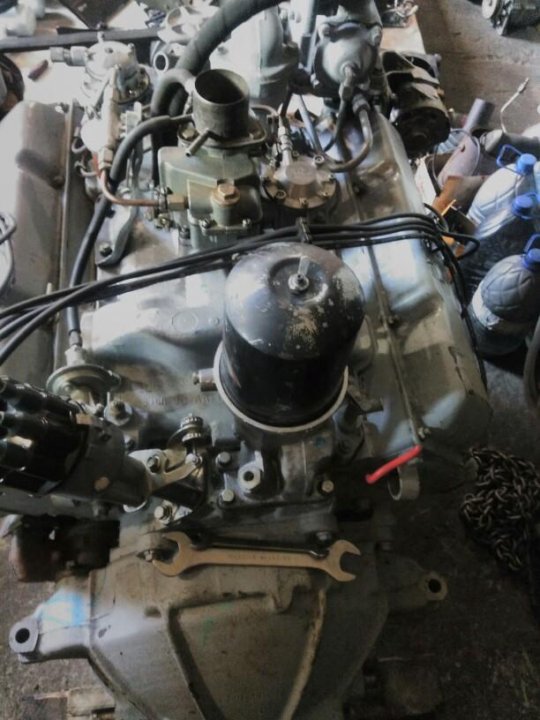

Где находится номер двигателя ЗИЛ 130, можно посмотреть на фото ниже:

Особенности работы

Важно знать не только где находится номер двигателя ЗИЛ 130, но и особенности работы двигателя и механизма грузового автомобиля.

Мотор состоит из основных узлов, которые обеспечивают бесперебойное функционирование всех систем ТС.

Он имеет карбюраторное питание и восьмицилиндрованное устройство в виде буквы V. В механизме установлен общий коленчатый вал. Охладительная система – жидкостная, она имеет закрытое устройство, но предусмотрена принудительная циркуляция.

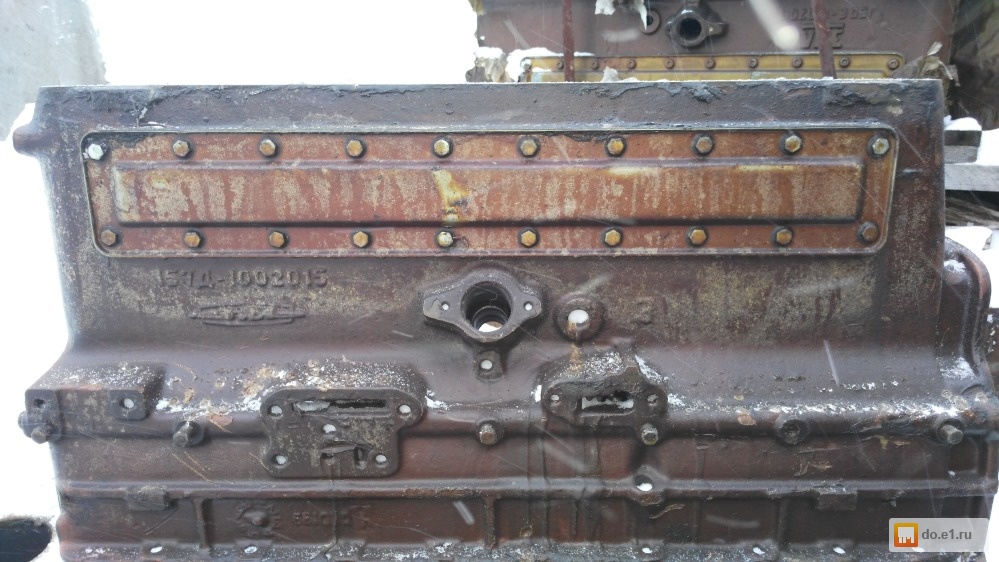

Особенности блока цилиндров

Этот элемент имеет чугунную основу, которая имеет высокую прочность и износостойкость. Оснащена водяной рубашкой, вставными мокрыми гильзами. Для повышения жесткости, прочности рубашка блока имеет разделение, это производится с помощью перегородок. Они ее делят на силовые контуры, которые имеют замкнутый вид.

У цилиндров имеются гильзы, которые состоят из чугуна марки СЧ18-36, в его составе имеется около 5 % феррита. В вверху гильз предусмотрена вставка с толщиной 50 мм, состоящая из прочного чугуна с аустенитной коррозионностойкой структурой.

Параметры цилиндров:

  • Диаметр составляет 101,48-101,54 мм;
  • Расточка опор в диаметре составляет 79,500-79,525 мм

Характеристика коленчатого вала

Он имеет стальную кованую основу. Для его производства применяется сталь маркировки 45. Он имеет четырехколенную, пятиопорную конструкцию. Шейки шатунного и коренного типа выполнены из закаленной стали. Коленчатый вал изготовлен с использованием крестообразной схемы, это обеспечивает отличное уравновешивание силовой установки грузового автомобиля.

Параметры шатунов

Для производства шатунов используется стальной материал марки 40Р. В верхней области головки предусмотрена втулка из бронзового сплава.

Параметры:

  • Показатель длины составляет 186 мм;
  • В верхней головке имеется отверстие с диаметром от 26,5 до 27,5 мм;
  • Размер диаметра в нижней головке составляет 68,5-69 мм.

Характеристика поршня

Поршневые элементы выполнены из алюминия. Они покрыты оловом, это ускоряет приработку юбки поршня к цилиндру. Размеры:

  • Поршни в диаметре составляют не больше 100,06 мм;
  • Показатель высоты компрессии – 62,5 мм;
  • Масса изделия доходит до 782-822 грамм;
  • Снаружи диаметр поршневых пальцев от 27 до 28 мм;
  • Внутреннее отверстие в поршневых пальцах имеет диаметр 18,8-19 мм.

Особенности головки цилиндров

Она изготовлена из алюминиевого металла марки АЛ4. Камера сгорания обладает овально-клиновым устройством. Благодаря этому обеспечивают повышенные антидетонационные свойства стойкости. Устройство впускных каналов имеет сдвоенный тип, благодаря этому можно создавать каналы по впускной трубе.

В устройстве головки предусмотрено 17 отверстий. Они предназначены для болтов, которые прикрепляют головку к блоку.

Модификации

Отдельное внимание стоит уделить модификациям двигателя ЗИЛ 130. На протяжении всего времени выпуска движков они постоянно совершенствовались. Поэтому следует учесть выполненные производителем доработки:

  • Первые транспортные средства оснащались простыми карбюраторными двигателями, у которых цилиндры располагались в виде V. Система имела объем 6 литров. Однако все это не сделало моторы скоростными и мощными.
  • Конструкторы убедились, что первые движки не способны были развить необходимой мощности, поэтому изготовили другие моторы. В них было предусмотрено 8 цилиндров. Благодаря этому они могли разгонять мощность до 150 лошадиных сил.
  • После были выпущены двигатели с другой модификацией, они могли разгоняться до 90 км в час. У них предусмотрен четырехтактный цикл, а клапаны имеют верхнее расположение.

Двигатель ЗИЛ 130 считается устаревшим силовым агрегатом, но он не теряет популярности среди автолюбителей и профессионалов своего дела. Многие специалисты оснащают его мощными элементами, повышают мощность до 500 лошадиных сил, делают из него скоростной агрегат. С ним грузовой автомобиль сможет передвигаться по городу и по бездорожью. А вместо карбюраторной и бензиновой системы умельцы используют дизельные варианты, делая из движка экономное и скоростное устройство.

[~DETAIL_TEXT] =>

Предыстория

Двигатели ЗИЛ 130 начали выпускаться в 1964-ом году, и их производство продолжалось почти до 1994-го года. Для изготовления за основу использовался механизм тягового агрегата ЗИЛ-111.

Но в конструкцию было внесено много изменений и дополнений. Изготовитель решил снизить показатель объема до 6-ти литров. Этот фактор позволил существенно сократить расход топлива. Мотор был оборудован карбюраторным устройством, конструкция которого была оснащена ограничителем оборотов.

Все эти качества сделали мотор востребованным изделием, поэтому им стали оснащать грузовые транспортные средства ЗИЛ 130 и 131 в целях улучшения технических свойств и экономии топлива.

Готовая установка оснащена 8 цилиндрами. Они расположены с использованием схемы «v8». Это означает, что цилиндры располагаются по отношению друг к другу под прямым углом. Данное размещение существенно облегчает двигатель. За полный рабочий цикл мотор осуществляет 4 такта.

Технические характеристики

Устройство мотора достаточно простое благодаря тому, что в течение трех десятков лет продолжало постоянно совершенствоваться разработчиками. В итоге производителям удалось создать мощный агрегат с небольшим расходом.

ПоказательХарактеристики
Год выпуска двигателя1964-1994
Основа остоваЧугунная
Тип питанияКарбюраторный, бензиновый (марка Аи-76)
Вид охладительной системыЖидкостный, предусмотрен замкнутый контур, имеется вентиляция
Общее количество цилиндров8
Форма расположенияV
В каком порядке функционируют камеры15 42 63 78
Сколько пропускных вентилей соответствует одной камере2
Показатель сечения цилиндра100 мм.
С каким показателем перемещается вытеснитель95 миллиметров
Компрессия6,5
Средний объем двигателя6 литров
Общая мощность в лошадиных силах150
Масса440 килограмм
Показатель расхода32 литра на 100 километров
Объем масла9 литров
Смена смазки в движке10 000 километров
Рабочие температурные показатели91 градус
Запас прочности200 000 километров

Маркировка

Но все же многих водителей интересует, где находится номер двигателя ЗИЛ 130, потому что его не всегда удается точно найти. Обычно проблемы с его поисками возникают во время оформления, потому что номер обязательно сверяется с цифрами, которые указываются в документации на грузовое авто, и все цифры должны четко совпадать.

Модель, номер шасси и номер двигателя ЗИЛ указываются на металлической вводной табличке. Она фиксируется с правой стороны, на поверхности подставы около места для пассажира.

В самом начале номера для идентификации идут латинские буквы XTZ. Это кодовые обозначения информации о заводе-изготовителе:

  • Буква X указывает на географическую область;
  • Маркировка T отражает страну;
  • Буква Z обозначает завод изготовитель.

Рассматривая, где находится номер двигателя ЗИЛ, стоит обратить внимание на то, что маркировка указывается не только на табличке. Маркировка шасси вбита на правом лонжероне рамы, его можно найти сзади на конце. Номер двигателя ЗИЛ 130 расположен и указан на области горизонтальной площадки, на верхней области мотора спереди рядом с рым-болтом.

Где находится номер двигателя ЗИЛ 130, можно посмотреть на фото ниже:

Особенности работы

Важно знать не только где находится номер двигателя ЗИЛ 130, но и особенности работы двигателя и механизма грузового автомобиля. Мотор состоит из основных узлов, которые обеспечивают бесперебойное функционирование всех систем ТС.

Он имеет карбюраторное питание и восьмицилиндрованное устройство в виде буквы V. В механизме установлен общий коленчатый вал. Охладительная система – жидкостная, она имеет закрытое устройство, но предусмотрена принудительная циркуляция.

Особенности блока цилиндров

Этот элемент имеет чугунную основу, которая имеет высокую прочность и износостойкость. Оснащена водяной рубашкой, вставными мокрыми гильзами. Для повышения жесткости, прочности рубашка блока имеет разделение, это производится с помощью перегородок. Они ее делят на силовые контуры, которые имеют замкнутый вид.

У цилиндров имеются гильзы, которые состоят из чугуна марки СЧ18-36, в его составе имеется около 5 % феррита. В вверху гильз предусмотрена вставка с толщиной 50 мм, состоящая из прочного чугуна с аустенитной коррозионностойкой структурой.

Параметры цилиндров:

  • Диаметр составляет 101,48-101,54 мм;
  • Расточка опор в диаметре составляет 79,500-79,525 мм

Характеристика коленчатого вала

Он имеет стальную кованую основу. Для его производства применяется сталь маркировки 45. Он имеет четырехколенную, пятиопорную конструкцию. Шейки шатунного и коренного типа выполнены из закаленной стали. Коленчатый вал изготовлен с использованием крестообразной схемы, это обеспечивает отличное уравновешивание силовой установки грузового автомобиля.

Параметры шатунов

Для производства шатунов используется стальной материал марки 40Р. В верхней области головки предусмотрена втулка из бронзового сплава.

Параметры:

  • Показатель длины составляет 186 мм;
  • В верхней головке имеется отверстие с диаметром от 26,5 до 27,5 мм;
  • Размер диаметра в нижней головке составляет 68,5-69 мм.

Характеристика поршня

Поршневые элементы выполнены из алюминия. Они покрыты оловом, это ускоряет приработку юбки поршня к цилиндру. Размеры:

  • Поршни в диаметре составляют не больше 100,06 мм;
  • Показатель высоты компрессии – 62,5 мм;
  • Масса изделия доходит до 782-822 грамм;
  • Снаружи диаметр поршневых пальцев от 27 до 28 мм;
  • Внутреннее отверстие в поршневых пальцах имеет диаметр 18,8-19 мм.

Особенности головки цилиндров

Она изготовлена из алюминиевого металла марки АЛ4. Камера сгорания обладает овально-клиновым устройством. Благодаря этому обеспечивают повышенные антидетонационные свойства стойкости. Устройство впускных каналов имеет сдвоенный тип, благодаря этому можно создавать каналы по впускной трубе.

В устройстве головки предусмотрено 17 отверстий. Они предназначены для болтов, которые прикрепляют головку к блоку.

Модификации

Отдельное внимание стоит уделить модификациям двигателя ЗИЛ 130. На протяжении всего времени выпуска движков они постоянно совершенствовались. Поэтому следует учесть выполненные производителем доработки:

  • Первые транспортные средства оснащались простыми карбюраторными двигателями, у которых цилиндры располагались в виде V. Система имела объем 6 литров. Однако все это не сделало моторы скоростными и мощными.
  • Конструкторы убедились, что первые движки не способны были развить необходимой мощности, поэтому изготовили другие моторы. В них было предусмотрено 8 цилиндров. Благодаря этому они могли разгонять мощность до 150 лошадиных сил.
  • После были выпущены двигатели с другой модификацией, они могли разгоняться до 90 км в час. У них предусмотрен четырехтактный цикл, а клапаны имеют верхнее расположение.

Двигатель ЗИЛ 130 считается устаревшим силовым агрегатом, но он не теряет популярности среди автолюбителей и профессионалов своего дела. Многие специалисты оснащают его мощными элементами, повышают мощность до 500 лошадиных сил, делают из него скоростной агрегат. С ним грузовой автомобиль сможет передвигаться по городу и по бездорожью. А вместо карбюраторной и бензиновой системы умельцы используют дизельные варианты, делая из движка экономное и скоростное устройство.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Грузовые автомобили марки ЗИЛ 130 продолжают иметь высокий спрос благодаря своим характеристикам. Высокие показатели по надежности и долговечности заставляют водителей разбираться в деталях, и поэтому часто среди других актуальных вопросов возникает такой: где находится номер двигателя на ЗИЛ 130.

[~PREVIEW_TEXT] =>

Грузовые автомобили марки ЗИЛ 130 продолжают иметь высокий спрос благодаря своим характеристикам. Высокие показатели по надежности и долговечности заставляют водителей разбираться в деталях, и поэтому часто среди других актуальных вопросов возникает такой: где находится номер двигателя на ЗИЛ 130.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => Array ( [ID] => 11130 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2020-10-19 09:34:16.000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 1758 [WIDTH] => 2461 [FILE_SIZE] => 476676 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/af3 [FILE_NAME] => af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [ORIGINAL_NAME] => Zil_131_6x6_radio_truck_1972_01.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 90ce0bf13794c01cc12638164f592046 [~src] => [SRC] => /upload/iblock/af3/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc. jpg [UNSAFE_SRC] => /upload/iblock/af3/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [SAFE_SRC] => /upload/iblock/af3/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [ALT] => Номер двигателя ЗИЛ 130 [TITLE] => Номер двигателя ЗИЛ 130 ) [~DETAIL_PICTURE] => 11130 [TIMESTAMP_X] => 19.10.2020 09:34:16 [~TIMESTAMP_X] => 19.10.2020 09:34:16 [ACTIVE_FROM] => [~ACTIVE_FROM] => [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/nomer-dvigatelya-zil-130/ [~DETAIL_PAGE_URL] => /press/articles/nomer-dvigatelya-zil-130/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => nomer-dvigatelya-zil-130 [~CODE] => nomer-dvigatelya-zil-130 [EXTERNAL_ID] => 509667009 [~EXTERNAL_ID] => 509667009 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Номер двигателя ЗИЛ 130 [SECTION_META_KEYWORDS] => Номер двигателя ЗИЛ 130 [SECTION_META_DESCRIPTION] => Номер двигателя ЗИЛ 130 [SECTION_PAGE_TITLE] => Номер двигателя ЗИЛ 130 [ELEMENT_META_KEYWORDS] => Номер двигателя ЗИЛ 130 [ELEMENT_PAGE_TITLE] => Номер двигателя ЗИЛ 130 [SECTION_PICTURE_FILE_ALT] => Номер двигателя ЗИЛ 130 [SECTION_PICTURE_FILE_TITLE] => Номер двигателя ЗИЛ 130 [SECTION_DETAIL_PICTURE_FILE_ALT] => Номер двигателя ЗИЛ 130 [SECTION_DETAIL_PICTURE_FILE_TITLE] => Номер двигателя ЗИЛ 130 [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Номер двигателя ЗИЛ 130 [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Номер двигателя ЗИЛ 130 [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Номер двигателя ЗИЛ 130 [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Номер двигателя ЗИЛ 130 [ELEMENT_META_TITLE] => Где находится номер двигателя на ЗИЛ 130 [ELEMENT_META_DESCRIPTION] => Где находится номер двигателя ЗИЛ 130 - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www. opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Номер двигателя ЗИЛ 130 [ELEMENT_CHAIN] => Номер двигателя ЗИЛ 130 [BROWSER_TITLE] => Где находится номер двигателя на ЗИЛ 130 [KEYWORDS] => Номер двигателя ЗИЛ 130 [DESCRIPTION] => Где находится номер двигателя ЗИЛ 130 - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [IMAGES] => Array ( [0] => Array ( [ID] => 11130 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2020-10-19 09:34:16. 000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 1758 [WIDTH] => 2461 [FILE_SIZE] => 476676 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/af3 [FILE_NAME] => af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [ORIGINAL_NAME] => Zil_131_6x6_radio_truck_1972_01.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 90ce0bf13794c01cc12638164f592046 [~src] => [SRC] => /upload/iblock/af3/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [UNSAFE_SRC] => /upload/iblock/af3/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [SAFE_SRC] => /upload/iblock/af3/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc. jpg [ALT] => Номер двигателя ЗИЛ 130 [TITLE] => Номер двигателя ЗИЛ 130 [TMB] => Array ( [SRC] => /upload/resize_cache/iblock/af3/400_300_1/af3a2c2b81b4fa3b84b3ee0fc1cbe7dc.jpg [WIDTH] => 0 [HEIGHT] => 0 [SIZE] => ) ) ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Двигатели ЗИЛ 130 начали выпускаться в 1964-ом году, и их производство продолжалось почти до 1994-го года. Для изготовления за основу использовался механизм тягового агрегата ЗИЛ-111.

Но в конструкцию было внесено много изменений и дополнений. Изготовитель решил снизить показатель объема до 6-ти литров. Этот фактор позволил существенно сократить расход топлива. Мотор был оборудован карбюраторным устройством, конструкция которого была оснащена ограничителем оборотов.

Все эти качества сделали мотор востребованным изделием, поэтому им стали оснащать грузовые транспортные средства ЗИЛ 130 и 131 в целях улучшения технических свойств и экономии топлива.

Готовая установка оснащена 8 цилиндрами. Они расположены с использованием схемы «v8». Это означает, что цилиндры располагаются по отношению друг к другу под прямым углом. Данное размещение существенно облегчает двигатель. За полный рабочий цикл мотор осуществляет 4 такта.

Устройство мотора достаточно простое благодаря тому, что в течение трех десятков лет продолжало постоянно совершенствоваться разработчиками. В итоге производителям удалось создать мощный агрегат с небольшим расходом.

Но все же многих водителей интересует, где находится номер двигателя ЗИЛ 130, потому что его не всегда удается точно найти. Обычно проблемы с его поисками возникают во время оформления, потому что номер обязательно сверяется с цифрами, которые указываются в документации на грузовое авто, и все цифры должны четко совпадать.

Модель, номер шасси и номер двигателя ЗИЛ указываются на металлической вводной табличке. Она фиксируется с правой стороны, на поверхности подставы около места для пассажира.

В самом начале номера для идентификации идут латинские буквы XTZ. Это кодовые обозначения информации о заводе-изготовителе:

Рассматривая, где находится номер двигателя ЗИЛ, стоит обратить внимание на то, что маркировка указывается не только на табличке. Маркировка шасси вбита на правом лонжероне рамы, его можно найти сзади на конце. Номер двигателя ЗИЛ 130 расположен и указан на области горизонтальной площадки, на верхней области мотора спереди рядом с рым-болтом.

Где находится номер двигателя ЗИЛ 130, можно посмотреть на фото ниже:

Важно знать не только где находится номер двигателя ЗИЛ 130, но и особенности работы двигателя и механизма грузового автомобиля. Мотор состоит из основных узлов, которые обеспечивают бесперебойное функционирование всех систем ТС.

Он имеет карбюраторное питание и восьмицилиндрованное устройство в виде буквы V. В механизме установлен общий коленчатый вал. Охладительная система – жидкостная, она имеет закрытое устройство, но предусмотрена принудительная циркуляция.

Этот элемент имеет чугунную основу, которая имеет высокую прочность и износостойкость. Оснащена водяной рубашкой, вставными мокрыми гильзами. Для повышения жесткости, прочности рубашка блока имеет разделение, это производится с помощью перегородок. Они ее делят на силовые контуры, которые имеют замкнутый вид.

У цилиндров имеются гильзы, которые состоят из чугуна марки СЧ18-36, в его составе имеется около 5 % феррита. В вверху гильз предусмотрена вставка с толщиной 50 мм, состоящая из прочного чугуна с аустенитной коррозионностойкой структурой.

Он имеет стальную кованую основу. Для его производства применяется сталь маркировки 45. Он имеет четырехколенную, пятиопорную конструкцию. Шейки шатунного и коренного типа выполнены из закаленной стали. Коленчатый вал изготовлен с использованием крестообразной схемы, это обеспечивает отличное уравновешивание силовой установки грузового автомобиля.

Для производства шатунов используется стальной материал марки 40Р. В верхней области головки предусмотрена втулка из бронзового сплава.

Поршневые элементы выполнены из алюминия. Они покрыты оловом, это ускоряет приработку юбки поршня к цилиндру. Размеры:

Она изготовлена из алюминиевого металла марки АЛ4. Камера сгорания обладает овально-клиновым устройством. Благодаря этому обеспечивают повышенные антидетонационные свойства стойкости. Устройство впускных каналов имеет сдвоенный тип, благодаря этому можно создавать каналы по впускной трубе.

В устройстве головки предусмотрено 17 отверстий. Они предназначены для болтов, которые прикрепляют головку к блоку.

Отдельное внимание стоит уделить модификациям двигателя ЗИЛ 130. На протяжении всего времени выпуска движков они постоянно совершенствовались. Поэтому следует учесть выполненные производителем доработки:

Двигатель ЗИЛ 130 считается устаревшим силовым агрегатом, но он не теряет популярности среди автолюбителей и профессионалов своего дела. Многие специалисты оснащают его мощными элементами, повышают мощность до 500 лошадиных сил, делают из него скоростной агрегат. С ним грузовой автомобиль сможет передвигаться по городу и по бездорожью. А вместо карбюраторной и бензиновой системы умельцы используют дизельные варианты, делая из движка экономное и скоростное устройство.

✅ Где находится номер двигателя зил 130

Зил -130

Зил самосвал

ЗИЛ-130 рама автомобиля и ее устройство

РАМА АВТОМОБИЛЯ ЗИЛ

СОДЕРЖАНИЕ

1 Рама автомобиля

2 Номер рамы ЗИЛ-130

3 Маркировка автомобиля

4 Ремонт рамы

5 Ремонт тягово-сцепного устройства

Рама автомобиля ЗИЛ-433360 клепаная, из штампованных деталей, состоит из двух лонжеронов переменного швеллерного сечения, соединенных поперечинами. В передней части рамы установлены удлинители рамы и буфер (рис.6-1).

Рама ЗИЛ-130

В отверстии задней поперечины рамы смонтировано тягово-сцепное устройство с резиновым буфером, обеспечивающим двустороннюю амортизацию, и крюком с защелкой для соединения со сцепной петлей прицепа. На шасси самосвала ЗИЛ—494560 установлена буксирная петля.

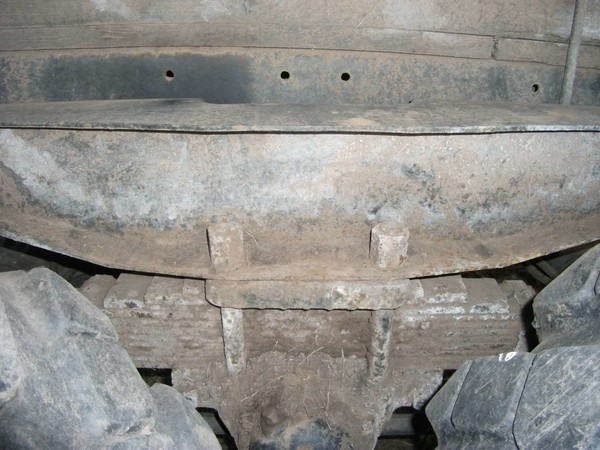

Номер рамы ЗИЛ-130

Номер рамы до 91 года набивался краской. После 91г набивали на раме цифры набивкой по железу, в конце рамы или перед кабиной, с правой сторны лонжерона. Инспекторы отлично об этом знают, их цель утилизировать все старе авто. Сейчас они нас не трогают, но только дойдет дело до регистрационных действий сразу возникнут проблемы с регистрацией автомобиля. Они знают каждую модель, в каком году и где нанесен номер рамы их этому обучают. Можно сделать кое что, с номером который рисовали краской.

номер рамы краской

Найдите то место где он был нанесен, хоть одну цифру. Посмотрите какой был шрифт. Наберите на компьютере такой же шрифт, вырежьте трафарет с вашим номером и на тоже место только краской с баллончика белой нанесите его. Наша задача сделать максимально приближенно к заводскому оригиналу и у инспекторов к вам не будет вопросов. Со временем краска поблекнет и будет выглядеть как заводской номер.

номер рамы ЗИЛ набитый рама ЗИЛ

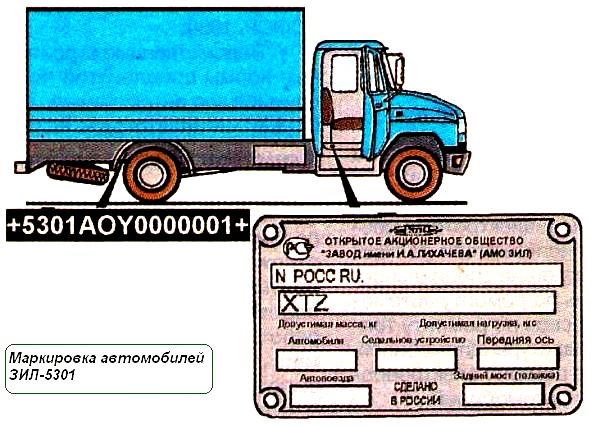

МАРКИРОВКА АВТОМОБИЛЯ

в сводной табличке заводских данных, которая крепится в кабине справа, на подставе сиденья пассажира (рис. 114). Буквы ХТ2 в начале идентификационного номера обозначают в закодированном виде данные о заводе изготовителе: Х — географическую зону страны; Т — страну; 2 —завод-изготовитель. Шесть последующих цифр обозначают модель автомобиля, далее — номер шасси и двигателя.

Латинская буква перед номером шасси обозначает закодированный год изготовления автомобиля.

Кроме того номер шасси нанесен краской на правом лонжероне рамы автомобиля, а номер двигателя (рис. 115) выбит на верхней передней части блока цилиндров двигателя (средняя строчка) на горизонтальной площадке возле рым—болта. Там же выбит номер модели двигателя(верхняя строчка) и год его выпуска (нижняя строчка).

Маркировка автомобиля ЗИЛ

Ремонт рамы

При ремонте рам необходимо проверить плотность заклепочных соединений, наличие трещин в полках лонжеронов и поперечин, а также возможный прогиб и перекос лонжеронов. Ниже приведены рекомендации по исправлению обнаруженных на рамах неисправностей.

Заклепочные соединения проверяются простукиванием молотком. Ослабленные (дребезжащие) заклепки следует заменить. Подтягивание ослабленных заклепок эффекта не дает. Изношенные отверстия следует рассверлить под увеличенный диаметр заклепки. При большом износе отверстий под заклепки (более 15 % номинального диаметра) отверстия можно заварить и просверлить заново, а затем упрочить их Прогонкой через них конического пробойника.

Заклепки должны плотно входить в свои отверстия. При наличии смещения сопрягаемых деталей или при различном диаметре отверстий в них отверстия следует рассверлить или развернуть разверткой. Сопрягаемые детали рамы должны быть плотно прижав друг к другу, так как наличие зазора позволит телу осажеваемой заклепки заполнить этот зазор образовав так называемую “глухую” шайбу. При затруднениях следует устранить зазор, пользуясь рядом расположенным отверстие стянуть сопрягаемые детали болтом с гайкой или струбцин и только после этого вести клепку.

Чертеж рамы

Чертеж рамы ЗИЛ-130

В гаражных условиях рекомендуется пользоваться горячей клепкой, то есть с нагревом заклепок в электрических или других нагревательных печах. Горячая заклепка после остывания еще плотнее стянет сопрягаемые детали. На авторемонтных заводах предпочтение следует отдавать гидроклепке с применением холодных заклепок. Для того чтоб не нарушать установленного положения деталей, замену & клепок следует производить последовательно, то есть сначала срубить одну заклепку, на ее место установить новую, затем срубить следующую и т.д.

Головки заклепок после клепки должны быть правильно расположены (по оси заклепки), полностью обжаты и должны иметь геометрически правильную форму без перекосов, наплывов и трещин. Диаметр вновь образованной головки заклепок должен быть не менее 1,5 диаметра стержня. Заклепочные соединения должны обеспечить плотное прилегание поверхностей соединяемых деталей на диаметре, равном двум диаметрам стержня заклепки. Допускается замена срубленной заклепки болтом с пружинной шайбой и гайкой.

Прогибы и перекосы. Определяются осмотром, а также проверкой с помощью линеек и шаблонов. Погнутость лонжеронов в плоскости вертикальной стенки не должна превышать 2 мм на дикие 1000 мм или 5 мм на всей длине лонжерона. Правку погнутых деталей рамы производят в холодном состоянии.

Взаимное смещение лонжеронов рамы, вызывающее неперпендикулярность поперечин по отношению к лонжеронам не допускается. Продольное смещение лонжеронов можно проверить, замерив расстояние между двумя накрест лежащими отверстиями под болты подвески двигателя. Перекошенную раму следует переклепать с заменой погнутых деталей.

ЗИЛ-130 рама размеры

ЗИЛ-130 рама размеры

Трещины. При обнаружении трещин на кронштейнах крепления рессор амортизаторов. Эти детали следует заменить. При наличии трещин на лонжеронах рамы надо определить границы трещин. Для этого рекомендуется тщательно зачистить трещину до металлического блеска, промыть керосином, насухо протереть и простучать молотком. При наличии трещины будет выступать керосин.

В конце трещины или отступив от нее на 5…8 мм, следует поставить отметку керном и по керну засверлить сквозное отверстие диаметром 5 мм. Разделить зубилом или наждачным кругом канавку под углом 90° вдоль по трещине под заварку на глубину 3 мм с обеих сторон. Трещину заварить с двух сторон, начиная с засверленного отверстия и до конца трещины. Разделку под заварку можно заменить пропиловкой дефектной детали рамы ножовкой вдоль по трещине на всю ее длину.

При ремонте деталей рамы должна применяться ручная электродуговая сварка качественными электродами или полуавтоматическая сварка в защитной среде. Выполнять сварочные работы должен высококвалифицированный сварщик. Для заварки трещин деталей рамы, по данным НИИАТ, рекомендуется применять электроды ОЗС-б, ВН—48 и УОНИ 13/55.

Наплавка сварного шва не должна возвышаться над поверхностью детали более чем на 2 мм. В зоне сварки в результате термического влияния снижается усталостная прочность металла. Упрочнение этой зоны можно произвести наклепом с использованием пневматического или слесарного молотка. Любые трещины лонжеронов и поперечин можно ремонтировать сваркой постановкой усилительных накладок (рис.6-2).

Типы усилительных накладок

Накладка должна быть плотно подогнана по конфигурации усиливаемой детали и соединена с деталью заклепками или болтами. Приварку усилительных накладок во всех случаях следует производить только продольными швами. При постановке усилительных накладок не следует создавать излишней жесткости узла в месте появления трещин, так как это вызывает появление новых трещин у концов усилительных накладок. Материалом усилительных накладок может быть сталь 3, сталь 0,8 или сталь 20 толщиной 5 мм.

При появлении трещин на нижней полке лонжеронов рамы в зоне соединения поперечины с лонжероном необходимо провести следующие операции для восстановления рамы: изготовить усилительную накладку 3

Усилитель лонжерона

Усилитель лонжерона:

1 — трещина лонжерона рамы; 2 — засверленное отверстие

конца трещины; 3 — накладка; 4 — болт; 5 — заклепка

заварить трещины на лонжероне и на поперечине, предварительно разделав под сварку кромки и засверлив конец трещин срубить заклепки крепления поперечины на нижней полке лонжеронов;

приклепать поперечину и усилительную накладку к нижней полке е лонжеронов. При невозможности воспользоваться заклепками 5, установить болты 4, отверстия под болты исправить разверткой. При значительном повреждении отверстий поставить болты увеличенного диаметра до 14 мм;

приварить усилительную накладку к нижней полке лонжерона и к поперечине только продольными швами. Швы не следует доводить до концов усилительной накладки примерно на 20…30 мм.

Качество сварных швов проверить внешним осмотром. Аналогичным способом ремонтируются трещины и в других местах рамы.

размер рамы ЗИЛ-433362 размер рамы ЗИЛ-130

Ремонт тягово-сцепного устройства

Конструкция тягово-сцепного устройства показано на рис. 6—4. При разборке тягово-сцепного устройства с резиновым буфером необходимо произвести следующие операции.

Отвернуть болт крепления колпака и снять его. Расшплинтовать гайку, вынув шплинт 11. Отвернуть гайку 17 крепления стержня крюка и вынуть крюк в сборе.

Отвернуть гайки 10 крепления крышки 4 и корпуса 1 поперечине рамы, снять корпус 1 и вынуть из него резиновый буфер 2 и опорные шайбы 3. рис.6-3) лонжерона; Для отсоединения защелки 5 от буксирного крюке Надо вынуть шплинт, отвернуть гайку 7 и выбить ось 12.

Для снятия собачки 6 с защелки надо отвернуть стопорный болт и выбить ось 8. Сборка тягово-сцепного устройства с резиновым элементом производится в обратном порядке. Параметры деталей тягово-сцепного устройства приведены в табл.6-2.

Тягово-сцепное устройство Таблица 6-2 Таблица 6-2

Вес рамы примерно около 400 килогр аммов

ФОТО РАМЫ

Рама ЗИЛ-130

СМОТРИТЕ ВИДЕО

Зил -130

Зил самосвал

ЗИЛ-130 рама автомобиля и ее устройство

РАМА АВТОМОБИЛЯ ЗИЛ

СОДЕРЖАНИЕ

1 Рама автомобиля

2 Номер рамы ЗИЛ-130

3 Маркировка автомобиля

4 Ремонт рамы

5 Ремонт тягово-сцепного устройства

Рама автомобиля ЗИЛ-433360 клепаная, из штампованных деталей, состоит из двух лонжеронов переменного швеллерного сечения, соединенных поперечинами. В передней части рамы установлены удлинители рамы и буфер (рис.6-1).

Рама ЗИЛ-130

В отверстии задней поперечины рамы смонтировано тягово-сцепное устройство с резиновым буфером, обеспечивающим двустороннюю амортизацию, и крюком с защелкой для соединения со сцепной петлей прицепа. На шасси самосвала ЗИЛ—494560 установлена буксирная петля.

Номер рамы ЗИЛ-130

Номер рамы до 91 года набивался краской. После 91г набивали на раме цифры набивкой по железу, в конце рамы или перед кабиной, с правой сторны лонжерона. Инспекторы отлично об этом знают, их цель утилизировать все старе авто. Сейчас они нас не трогают, но только дойдет дело до регистрационных действий сразу возникнут проблемы с регистрацией автомобиля. Они знают каждую модель, в каком году и где нанесен номер рамы их этому обучают. Можно сделать кое что, с номером который рисовали краской.

номер рамы краской

Найдите то место где он был нанесен, хоть одну цифру. Посмотрите какой был шрифт. Наберите на компьютере такой же шрифт, вырежьте трафарет с вашим номером и на тоже место только краской с баллончика белой нанесите его. Наша задача сделать максимально приближенно к заводскому оригиналу и у инспекторов к вам не будет вопросов. Со временем краска поблекнет и будет выглядеть как заводской номер.

номер рамы ЗИЛ набитый рама ЗИЛ

МАРКИРОВКА АВТОМОБИЛЯ

в сводной табличке заводских данных, которая крепится в кабине справа, на подставе сиденья пассажира (рис. 114). Буквы ХТ2 в начале идентификационного номера обозначают в закодированном виде данные о заводе изготовителе: Х — географическую зону страны; Т — страну; 2 —завод-изготовитель. Шесть последующих цифр обозначают модель автомобиля, далее — номер шасси и двигателя.

Латинская буква перед номером шасси обозначает закодированный год изготовления автомобиля.

Кроме того номер шасси нанесен краской на правом лонжероне рамы автомобиля, а номер двигателя (рис. 115) выбит на верхней передней части блока цилиндров двигателя (средняя строчка) на горизонтальной площадке возле рым—болта. Там же выбит номер модели двигателя(верхняя строчка) и год его выпуска (нижняя строчка).

Маркировка автомобиля ЗИЛ

Ремонт рамы

При ремонте рам необходимо проверить плотность заклепочных соединений, наличие трещин в полках лонжеронов и поперечин, а также возможный прогиб и перекос лонжеронов. Ниже приведены рекомендации по исправлению обнаруженных на рамах неисправностей.

Заклепочные соединения проверяются простукиванием молотком. Ослабленные (дребезжащие) заклепки следует заменить. Подтягивание ослабленных заклепок эффекта не дает. Изношенные отверстия следует рассверлить под увеличенный диаметр заклепки. При большом износе отверстий под заклепки (более 15 % номинального диаметра) отверстия можно заварить и просверлить заново, а затем упрочить их Прогонкой через них конического пробойника.

Заклепки должны плотно входить в свои отверстия. При наличии смещения сопрягаемых деталей или при различном диаметре отверстий в них отверстия следует рассверлить или развернуть разверткой. Сопрягаемые детали рамы должны быть плотно прижав друг к другу, так как наличие зазора позволит телу осажеваемой заклепки заполнить этот зазор образовав так называемую “глухую” шайбу. При затруднениях следует устранить зазор, пользуясь рядом расположенным отверстие стянуть сопрягаемые детали болтом с гайкой или струбцин и только после этого вести клепку.

Чертеж рамы

Чертеж рамы ЗИЛ-130

В гаражных условиях рекомендуется пользоваться горячей клепкой, то есть с нагревом заклепок в электрических или других нагревательных печах. Горячая заклепка после остывания еще плотнее стянет сопрягаемые детали. На авторемонтных заводах предпочтение следует отдавать гидроклепке с применением холодных заклепок. Для того чтоб не нарушать установленного положения деталей, замену & клепок следует производить последовательно, то есть сначала срубить одну заклепку, на ее место установить новую, затем срубить следующую и т.д.

Головки заклепок после клепки должны быть правильно расположены (по оси заклепки), полностью обжаты и должны иметь геометрически правильную форму без перекосов, наплывов и трещин. Диаметр вновь образованной головки заклепок должен быть не менее 1,5 диаметра стержня. Заклепочные соединения должны обеспечить плотное прилегание поверхностей соединяемых деталей на диаметре, равном двум диаметрам стержня заклепки. Допускается замена срубленной заклепки болтом с пружинной шайбой и гайкой.

Прогибы и перекосы. Определяются осмотром, а также проверкой с помощью линеек и шаблонов. Погнутость лонжеронов в плоскости вертикальной стенки не должна превышать 2 мм на дикие 1000 мм или 5 мм на всей длине лонжерона. Правку погнутых деталей рамы производят в холодном состоянии.

Взаимное смещение лонжеронов рамы, вызывающее неперпендикулярность поперечин по отношению к лонжеронам не допускается. Продольное смещение лонжеронов можно проверить, замерив расстояние между двумя накрест лежащими отверстиями под болты подвески двигателя. Перекошенную раму следует переклепать с заменой погнутых деталей.

ЗИЛ-130 рама размеры

ЗИЛ-130 рама размеры

Трещины. При обнаружении трещин на кронштейнах крепления рессор амортизаторов. Эти детали следует заменить. При наличии трещин на лонжеронах рамы надо определить границы трещин. Для этого рекомендуется тщательно зачистить трещину до металлического блеска, промыть керосином, насухо протереть и простучать молотком. При наличии трещины будет выступать керосин.

В конце трещины или отступив от нее на 5…8 мм, следует поставить отметку керном и по керну засверлить сквозное отверстие диаметром 5 мм. Разделить зубилом или наждачным кругом канавку под углом 90° вдоль по трещине под заварку на глубину 3 мм с обеих сторон. Трещину заварить с двух сторон, начиная с засверленного отверстия и до конца трещины. Разделку под заварку можно заменить пропиловкой дефектной детали рамы ножовкой вдоль по трещине на всю ее длину.

При ремонте деталей рамы должна применяться ручная электродуговая сварка качественными электродами или полуавтоматическая сварка в защитной среде. Выполнять сварочные работы должен высококвалифицированный сварщик. Для заварки трещин деталей рамы, по данным НИИАТ, рекомендуется применять электроды ОЗС-б, ВН—48 и УОНИ 13/55.

Наплавка сварного шва не должна возвышаться над поверхностью детали более чем на 2 мм. В зоне сварки в результате термического влияния снижается усталостная прочность металла. Упрочнение этой зоны можно произвести наклепом с использованием пневматического или слесарного молотка. Любые трещины лонжеронов и поперечин можно ремонтировать сваркой постановкой усилительных накладок (рис.6-2).

Типы усилительных накладок

Накладка должна быть плотно подогнана по конфигурации усиливаемой детали и соединена с деталью заклепками или болтами. Приварку усилительных накладок во всех случаях следует производить только продольными швами. При постановке усилительных накладок не следует создавать излишней жесткости узла в месте появления трещин, так как это вызывает появление новых трещин у концов усилительных накладок. Материалом усилительных накладок может быть сталь 3, сталь 0,8 или сталь 20 толщиной 5 мм.

При появлении трещин на нижней полке лонжеронов рамы в зоне соединения поперечины с лонжероном необходимо провести следующие операции для восстановления рамы: изготовить усилительную накладку 3

Усилитель лонжерона

Усилитель лонжерона:

1 — трещина лонжерона рамы; 2 — засверленное отверстие

конца трещины; 3 — накладка; 4 — болт; 5 — заклепка

заварить трещины на лонжероне и на поперечине, предварительно разделав под сварку кромки и засверлив конец трещин срубить заклепки крепления поперечины на нижней полке лонжеронов;

приклепать поперечину и усилительную накладку к нижней полке е лонжеронов. При невозможности воспользоваться заклепками 5, установить болты 4, отверстия под болты исправить разверткой. При значительном повреждении отверстий поставить болты увеличенного диаметра до 14 мм;

приварить усилительную накладку к нижней полке лонжерона и к поперечине только продольными швами. Швы не следует доводить до концов усилительной накладки примерно на 20…30 мм.

Качество сварных швов проверить внешним осмотром. Аналогичным способом ремонтируются трещины и в других местах рамы.

размер рамы ЗИЛ-433362 размер рамы ЗИЛ-130

Ремонт тягово-сцепного устройства

Конструкция тягово-сцепного устройства показано на рис. 6—4. При разборке тягово-сцепного устройства с резиновым буфером необходимо произвести следующие операции.

Отвернуть болт крепления колпака и снять его. Расшплинтовать гайку, вынув шплинт 11. Отвернуть гайку 17 крепления стержня крюка и вынуть крюк в сборе.

Отвернуть гайки 10 крепления крышки 4 и корпуса 1 поперечине рамы, снять корпус 1 и вынуть из него резиновый буфер 2 и опорные шайбы 3. рис.6-3) лонжерона; Для отсоединения защелки 5 от буксирного крюке Надо вынуть шплинт, отвернуть гайку 7 и выбить ось 12.

Для снятия собачки 6 с защелки надо отвернуть стопорный болт и выбить ось 8. Сборка тягово-сцепного устройства с резиновым элементом производится в обратном порядке. Параметры деталей тягово-сцепного устройства приведены в табл.6-2.

Тягово-сцепное устройство Таблица 6-2 Таблица 6-2

Вес рамы примерно около 400 килогр аммов

ФОТО РАМЫ

Рама ЗИЛ-130

СМОТРИТЕ ВИДЕО

Где находится номер двигателя зил 130

Основные отличия ГАЗ-52 и ГАЗ-53 следующие:

1) Ширина радиатора, у ГАЗ-52 устанавливался более узкий радиатор, чем у ГАЗ-53 .

2) Глушитель у ГАЗ-52 расположен с правой стороны, у ГАЗ-53 с левой.

3) Окраска у кабин автомобилей была разная, хотя сами кабины одинаковые.

4) Разные диски, у ГАЗ-52 с 6 вентиляционными отверстиями и более узкой резиной, а у ГАЗ-53 с 3 вентиляционными отверстиями и более широкой резиной.

Самый верный способ узнать цену — это позвонить в ближайший к Вам пункт приема металла. Если их несколько — сразу получите сравнение цен и будет понятно куда наиболее выгодно можно сдать ЗИЛ. Я так и делал. Плюс, если не на чем доставить в пункт приема металла, то ищите компанию, у которой есть самовывоз лома. В Питере — это СевЗап АКБ, у них были самые удобные условия и выгодные цены на металл, и даже при самовывозе они приезжали в удобное для меня время.

  • а001мр97 —а136мр97 = Правительство РФ (25 шт.), Администрация Президента РФ (50 шт.), АппаратПравительства РФ (40 шт., было 35 шт.), Управление делами Президента РФ (10 шт.), Совет ФедерацииФедерального Собрания РФ (7 шт., было 6 шт.), Государственная Дума ФС РФ (12 шт.) и другие;

Основа работы контрольно-бортового устройства — это центральная память системы, способная получать и хранить информацию о ТС и режимах труда водителей в течение 12 месяцев бесперебойно. Регистрационная система также в состоянии зафиксировать и сохранить информацию о любых попытках вскрытия и «подкрутки» данных, нарушениях режима водителем, скоростных превышениях и других неправомерных действиях. Устройство дополнительно хранит сведения о последнем обращении к его «хранилищу» — например, о последней проверке инспектором.

Для хранения цифровых данных используется и более простой носитель — карта водителя, активирующая запись информации о режимах труда и отдыха каждого отдельного сотрудника в начале рабочей смены.

Данные, регистрируемые центральной памятью тахографа, и информацию смарт-карты сотрудника необходимо периодически выгружать из системы, для сверки и последующей архивации. По российскому законодательству, выгрузка с карты водителя ТС должна производиться каждые 28 дней, то есть, фактически, в конце рабочего месяца. И выгрузка данных с общей (центральной памяти) тахографа ЕСТР должна производиться раз в 90 дней, а с РФ тахографа не регламентировано. Вся информация архивируется для последующей проверки контролирующими службами в течение одного года с даты выгрузки.

Данные сроки установлены для всех водителей и предприятий не случайно. Ведь память у карты водителя ограниченная — при средней загруженности, карта водителя способна хранить данные примерно за последние 28 дней. Это не просто требование регламента, а реальный объём памяти записывающего устройства. Причём система устроена так, что в случае недостатка свободного места в памяти самой карты, запись производится повторно, на старые данные. Которые, естественно, будут безвозвратно утеряны, в случае, если компанией не проводились плановые выгрузки информации для её архивирования. Общая память тахографа хранит данные за 365 дней.

Где номер двигателя на зил 130

ЗиЛ (Завод имени Лихачева) — автомобильный завод в центре Москвы, история которого началась еще в 1916 году. Эта организация известна, прежде всего, своими грузовыми автомобилями, вроде Зил-131, -130, -4331, Бычок и т.д. Кроме грузовиков, ЗиЛ выпускал автомобили для советской партийной верхушки: ЗиЛ-4104 в разных исполнениях, ЗиЛ-4105, -117. Были и автобусы на базе Бычка — ЗиЛ-3250, на базе представительских автомобилей — ЗиЛ-118 и другие более старые модели.
В данное время завод ничего не выпускает, что неудивительно, ибо его территории застроены жилыми районами.

Посмотрим, какие двигатели ставили на ЗиЛ, и чем они отличаются друг от друга.
Наиболее известные модели это малотоннажники 5301 Бычок, которые оснащались дизельным двигателем ММЗ Д-245. Под капотом среднетоннажных ЗиЛ-4331 встречаются все те же дизельные двигатели Д-245, а так же ММЗ Д-260; Зил-0550, -508.10, -508.30 и -645; ЯМЗ-236; Caterpillar 3116 и 3114.
Предшественником вышеописанной модели является ЗиЛ-130, который шел с двигателями Зил-130, -138 и -157. У этой модификации есть полноприводный родственник — ЗиЛ-131, с двигателями Зил-131 и 508.
Модель ЗиЛ-4334 пришла на смену ЗиЛ-131 и оснащалась рядом различных моторов: Зил-508, -645, -6451, -0550; ММЗ Д-245.30; Caterpillar 3116.
Было еще много различных грузовых и легковых автомобилей со своими двигателями, но они менее распространены.

Здесь вы найдете все основные технические характеристики двигателей ЗиЛ (объем, мощность, вес, масло и др.), их модификации, неисправности (греется, стучит, троит, вибрирует и т. д.) и что нуждается в ремонте. Кроме того, мы расскажем, где находится номер двигателя на ЗиЛе, какой ресурс моторов, какое масло лить, сколько и как часто его менять.

Автор Black задал вопрос в разделе ГИБДД, Обучение, Права

Где находится номер двигателя на ЗИЛ-130? и получил лучший ответ

Ответ от Виктор[гуру]
Если посмотреть на компрессор сверху то справа от него, на блоке двигателя можно увидет номер ДВС

сколько весит двигатель зил — 130
Двигатель ЗиЛ-130; АИ76; карб. ; 490кг
Вот здесь несколько другие данные — 445 кг:

МАРКИРОВКА АВТОМОБИЛЯ ЗИЛ-131Н

Модель, номер шасси и номер двигателя указаны в вводной табличке заводских данных, которая крепится справа на подставе пассажирского сиденья (рис. 108).

Буквы XTZ в начале идентификационного номера обозначают в закодированном виде данные о заводе-изготовителе:

X — географическую зону; Т — страну; Z — завод-изготовитель. Шесть следующих цифр обозначают модель автомобиля.

Кроме того номер шасси выбит на заднем конце правого лонжерона рамы автомобиля, а номер двигателя (средняя строчка рис. 109) — на горизонтальной площадке верхней передней части блока двигателя около рым-болта. Там же выбиты

модель двигателя (верхняя строчка) и год выпуска двигателя (нижняя строчка).

Рис, 108. Места нанесения номера шасси и установки заводской таблички

ХРАНЕНИЕ И КОНСЕРВАЦИЯ АВТОМОБИЛЯ ЗИЛ-131Н

Допускается кратковременное (не более двух месяцев) хранение автомобилей на открытых площадках без консервации. В случае необходимости слить жидкость из системы охлаждения и омывателя ветрового стекла. Затем надо вновь залить охлаждающую жидкость в систему охлаждения, добавив в нее по 14 г нитрита натрия, двухромовокислого калия и тринатрийфосфата; пустить двигатель и прогреть его до температуры охлаждающей жидкости 80 . 90 °С. После этого охлаждающую жидкость из системы охлаждения нужно полностью слить.

Автомобили, эксплуатация которых не планируется в течение длительного времени, следует консервировать в соответствии с требованиями ведомственных инструкций по хранению и консервации автотракторной техники и имущества.

При отсутствии ведомственной инструкции необходимо выполнить следующие работы: провести очередное ТО;

слить жидкость из системы охлаждения и омывателя ветрового стекла, как указано выше;

залить в каждый цилиндр двигателя через отверстия для свечей зажигания по 30 . 50 v горячего обезвоженного моторного масла и провернуть коленчатый вал пусковой рукояткой на 10 . 20 оборотов; ослабить натяжение приводных ремней) плотно обвязать промасленной бумагой воздушные фильтры двигателя и маолозаливной горловины, трубку указателя уровня маела и выпускную трубу глушителя;

плотно обвязать промасленной бумагой места входа рычагов управления в крышки агрегатов, заклеить промасленной бумагой зазоры между тормозными барабанами и щитами; колпачки сапунов обернуть изоляционной лентой;

рессоры разгрузить, листы смазать графитной вмазкой, ведущие мосты установить на подставки, внутреннюю поверхность покрышек протереть тальком, давление воздуха в шинах довести до нормы;

зарядить аккумуляторную батарею, довести уровень и плотность электролита до нормы, протереть насухо и смазать выводы техническим вазелином, отключив батарею от массы;

инструмент, принадлежности и запасные части очистить, смазать и обернуть промасленной бумагой;

зачистить от коррозии и подкрасить места е поврежденной краской, неокрашенные металлические части очистить и смазать смазкой ВТВ-1 и ПВК.

Хранить автомобиль следует в чистом затемненном вентилируемом помещении в относительной влажностью 40 . 70 % при температуре выше 5 °С. .

В процессе хранения:

а) один раз в 6 месяцев осмотреть автомобиль, удалить следы коррозии и подкрасить места с поврежденной краской, восстановить защитный слой на неокрашенных металлических поверхностях автомобиля и на поверхностях инструмента, принадлежностей и запасных частей, устранить замеченные неисправности?

б) один раз в год залить в цилиндры двигателя масло в порядке, указанном выше

в) один раз в 3 . 5 лет провести замену смазочного материала во всех точках согласно карте смазывания.

При снятии в хранения удалить консервационные материалы и смазочный материал провести ЕО.

Где находится номер двигателя у ЗИЛ-131? Пробуем найти.

Для просмотра онлайн кликните на видео ⤵

Где находится номер шасси у ЗИЛ-131 Подробнее

Двигатель автомобиля ЗИЛ 131 Подробнее

Номер двигателя Ямз 236 Подробнее

ЗИЛ 4331 номер рамы Подробнее

Ремонт двигателя ЗИЛ 130. Полная версия. Подробнее

Зил 4331 замена двигателя на ямз236 Подробнее

Зил 131 после консервации 39 лет,первый ремонт. Подробнее

Двигатель ЗИЛ 130 рестоврация Подробнее

не читается номер рамы попытка восстановить Подробнее

запускаем п-100 автономный подогреватель двигателя зил 131 Подробнее

ЗИЛ-131 с японским дизельным двигателем Подробнее

ЗИЛ-131 с двигателем ОМ-366 в динамике Подробнее

ЗИЛ-131 дизель. ЭКОНОМ ВАРИАНТ (часть 3). ИТОГО. Или как недорого поставить дизель на ЗИЛ-131. Подробнее

Зил 130 — дизельный самосвал с ДВС ЯМЗ Подробнее

Двигатель ОМ366 на Зил 131 Подробнее

Обзор Зил131, который стоял на хранении 39 лет Подробнее

В продаже ЗИЛ-131, с КМУ, двигатель СМД-19.07 Подробнее

Источники:

http://zil-130-431410.ru/zil-130-rama-avtomobilya-i-ee-ustrojstvo/
http://zil-130-431410.ru/zil-130-rama-avtomobilya-i-ee-ustrojstvo/
http://yandex.ru/q/question/transport/gde_nakhoditsia_nomer_ramy_na_zil_130_3b989463/
http://starifaeton.ru/info/gde-nomer-dvigatelja-na-zil-130/
http://putinizm.ru/gde-nahoditsya-nomer-dvigatelya-u-zil-131-probuem-nayti

Зил 130 где находится номер на раме


Где находится номер двигателя на зил 131

МАРКИРОВКА АВТОМОБИЛЯ ЗИЛ-131Н
Модель, номер шасси и номер двигателя указаны в вводной табличке заводских данных, которая крепится справа на подставе пассажирского сиденья (рис. 108).

Буквы XTZ в начале идентификационного номера обозначают в закодированном виде данные о заводе-изготовителе:

X — географическую зону; Т — страну; Z — завод-изготовитель. Шесть следующих цифр обозначают модель автомобиля.

Кроме того номер шасси выбит на заднем конце правого лонжерона рамы автомобиля, а номер двигателя (средняя строчка рис. 109) — на горизонтальной площадке верхней передней части блока двигателя около рым-болта. Там же выбиты

модель двигателя (верхняя строчка) и год выпуска двигателя (нижняя строчка).

Рис, 108. Места нанесения номера шасси и установки заводской таблички

ХРАНЕНИЕ И КОНСЕРВАЦИЯ АВТОМОБИЛЯ ЗИЛ-131Н

Допускается кратковременное (не более двух месяцев) хранение автомобилей на открытых площадках без консервации. В случае необходимости слить жидкость из системы охлаждения и омывателя ветрового стекла. Затем надо вновь залить охлаждающую жидкость в систему охлаждения, добавив в нее по 14 г нитрита натрия, двухромовокислого калия и тринатрийфосфата; пустить двигатель и прогреть его до температуры охлаждающей жидкости 80 . 90 °С. После этого охлаждающую жидкость из системы охлаждения нужно полностью слить.

Автомобили, эксплуатация которых не планируется в течение длительного времени, следует консервировать в соответствии с требованиями ведомственных инструкций по хранению и консервации автотракторной техники и имущества.

При отсутствии ведомственной инструкции необходимо выполнить следующие работы: провести очередное ТО;

слить жидкость из системы охлаждения и омывателя ветрового стекла, как указано выше;

залить в каждый цилиндр двигателя через отверстия для свечей зажигания по 30 . 50 v горячего обезвоженного моторного масла и провернуть коленчатый вал пусковой рукояткой на 10 . 20 оборотов; ослабить натяжение приводных ремней) плотно обвязать промасленной бумагой воздушные фильтры двигателя и маолозаливной горловины, трубку указателя уровня маела и выпускную трубу глушителя;

плотно обвязать промасленной бумагой места входа рычагов управления в крышки агрегатов, заклеить промасленной бумагой зазоры между тормозными барабанами и щитами; колпачки сапунов обернуть изоляционной лентой;

рессоры разгрузить, листы смазать графитной вмазкой, ведущие мосты установить на подставки, внутреннюю поверхность покрышек протереть тальком, давление воздуха в шинах довести до нормы;

зарядить аккумуляторную батарею, довести уровень и плотность электролита до нормы, протереть насухо и смазать выводы техническим вазелином, отключив батарею от массы;

инструмент, принадлежности и запасные части очистить, смазать и обернуть промасленной бумагой;

зачистить от коррозии и подкрасить места е поврежденной краской, неокрашенные металлические части очистить и смазать смазкой ВТВ-1 и ПВК.

Хранить автомобиль следует в чистом затемненном вентилируемом помещении в относительной влажностью 40 . 70 % при температуре выше 5 °С. .

В процессе хранения:

а) один раз в 6 месяцев осмотреть автомобиль, удалить следы коррозии и подкрасить места с поврежденной краской, восстановить защитный слой на неокрашенных металлических поверхностях автомобиля и на поверхностях инструмента, принадлежностей и запасных частей, устранить замеченные неисправности?

б) один раз в год залить в цилиндры двигателя масло в порядке, указанном выше

в) один раз в 3 . 5 лет провести замену смазочного материала во всех точках согласно карте смазывания.

При снятии в хранения удалить консервационные материалы и смазочный материал провести ЕО.

Устройство

Это транспортное средство поставляется вместе с дизельным двигателем и жидкостной системой охлаждения.

Устройство силового агрегата включает в себя следующие узлы и механизмы:

  • насосный элемент гидравлического усилителя рулевого механизма;
  • бак насоса;
  • вентилятор;
  • фильтрующий элемент вентиляции картера двигателя внутреннего сгорания;
  • фильтр воздушного типа;
  • фильтрующий механизм, предназначенный для очистки масляной жидкости;
  • распределительное устройство системы зажигания;
  • электрический стартер;
  • генераторная установка;
  • котел предпускового обогревателя;
  • механизм сцепления;
  • карбюратор;
  • цилиндрические элементы;
  • коробка вала отбора мощности;
  • коробка передач;
  • топливный бак подогревающего устройства;
  • компрессор и распылитель;
  • крепежные элементы ДВС.

Мотор прикреплен к опорной раме в трех точках. В качестве переднего опорного механизма используется кронштейн, который расположен под крышкой распределительных шестерен. Задняя опора представлена в виде лап картера сцепного механизма. Между кронштейном и передней поперечиной опорной рамы находятся круглые подушки, выполненные из резины.

Все подушки взаимозаменяемы, т.е. подушки с передней опоры можно поставить на заднюю и наоборот. Также силовой агрегат соединяется с передней поперечиной рамы при помощи тяги реактивного типа, на которой установлены резиновые амортизаторы.

Тяга реактивного типа используется для удержания мотора от продольного перемещения при отключенном сцеплении и включенной раздаточной коробке или во время торможения транспортного средства.

Подвесной механизм двигателя включает в себя: переднюю и заднюю опору, буфер тяги, соединительную тягу, кронштейн, подушки и крепежные болты.

Номер находится на приливе блока возле компрессора, где вкручено монтажное ухо.

Система охлаждения

Конструкция системы охлаждения двигателя ЗИЛ-131 состоит из:

  • радиатора;
  • водяного насоса;
  • пробки;
  • шланга предпускового типа;
  • термостата;
  • крана отопительного устройства;
  • трубок;
  • датчика, отражающего показания температуры силового агрегата;
  • силового крана;
  • привода крана;
  • отводящей трубки.

В прогретом моторе охлаждающая жидкость поступает из радиаторной части в водяной насосный элемент. Под давлением она перемещается по двум патрубкам нагнетающего типа и попадает в левый и правый блок цилиндрических элементов. Перемещаясь через окна в межцилиндровых перегородках, жидкость охлаждает головки цилиндрических деталей.

После этого рабочая жидкость продолжает свое продольное перемещение от заднего торца головок цилиндров к переднему. Затем она попадает в патрубок термостата и в радиатор, проходя по каналам трубы впускного типа.

Перед тем как заправлять смазкой полости подшипников водяного насосного механизма, рекомендуется отвернуть пробку, которая закрывает контрольное отверстие.

Заправка должна проводиться до появления свежей масляной жидкости из контрольного отверстия, после этого можно установить резьбовую пробку на место.

Привод вентилятора и водяного насосного устройства нужно проводить от шкива коленвала при помощи двух ремней. В это время передний ременной механизм должен охватывать шкив генераторной установки, а второй — шкив насоса гидравлического усилителя рулевого привода.

Натяжение ремней охлаждающей системы можно отрегулировать при помощи перемещения генератора и насосного устройства рулевого привода. Если никаких повреждений нет, то прогиб каждого ременного механизма не будет превышать 14 мм под давлением 4 кгс/см2. От шкива вентилятора активизируется работа компрессорного устройства.

Будет полезно: Как снять моторчик печки на ваз 2114

Система смазки

Система смазки двигателя ЗИЛ-131 комбинированного типа, количество жидкости для смазывания должно составлять 9,5 л.

Система состоит из следующих элементов:

  • картер масляного типа;
  • маслоприемник;
  • кран включения масляного радиатора;
  • масляный насосный механизм;
  • распределительная камера;
  • фильтрующий элемент;
  • фильтр воздушного типа;
  • компрессор;
  • левый и правый магистральный канал;
  • трубка, необходимая для подачи и слива масляной жидкости из компрессора;
  • полости шеек шатунного типа.

На передней части корпуса картера есть специальное отверстие, предназначенное для слива старого масла.

Здесь установлен масляной насосный механизм, оборудованный двумя секциями и шестернями. Он приводится в действие при помощи вращения, которое поступает от шестерни на распределительный вал. Сам насос подсоединяется к задней части корпуса с правой стороны. Верхняя секция отвечает за подачу масляной жидкости в смазочную систему, а нижняя — в радиаторную часть.

Редукционный клапан расположен в верхней секции в разделительной подставке. Давление в этом клапане составляет 3,2 кгс/ см2. Клапан перепускного типа отрегулирован на давление в 1,2 кгс/см2.

Кран включения масляного радиатора должен быть повернут к корпусу нижней секции насосного механизма. Это необходимо для контроля за уровнем масляной жидкости с левой стороны силового агрегата, где расположены 3 метки. Во время продолжительной стоянки транспорта до запуска мотора уровень масла должен находиться в пределах второй отметки. Также уровень давления регулируется при помощи контрольной лампы и манометра.

Очищенное масло попадает в распределительную камеру системы, после чего переходит в два магистральных канала продольного типа. Вентиляция картера осуществляется за счет отсоса отработанных газов через клапан. Свежий воздушный поток попадает в механизм через фильтр, установленный на патрубке, в который заливается масло. Расположение рукоятки в момент преодоления брода должно быть вертикальным.

не тянет | Автор темы: Jessenia

Ребята привет! Подскажите пожалуйста. У меня Зил 508 двигатель, карбюратор снимал чистил, когда поставил перестал тянуть, провал в педали( свечи, провода, катушку, трамблер всё поменял) что может быть, подскажите?
Alexander (Cicely) В первую очередь подсос воздуха; это чаще сопряжения карбюратора до заслонок, (нужно проверить плоскости ) часто бывает что на нижней части карба выгнуты ушки которыми он садится на шпильки паука. Потом не исключен подсос по оси заслонок и ограничитель оборотов(от последнего лучше вообще избавиться). Так же оч часто забывают прикрутить трубочку которая идет на вакумный корректор зажигания или трубочку рециркуляции отработанных газов (вкручивается в паук)… Если все это в порядке то стоит проверить уровень топлива, работу ускорительного насоса в карбюраторе, наличие иголочки под жиклером ускорителя. Dmitry (Korfa) Спасибо, буду смотреть!
Tags:
Какой карбюратор лучше поставить на зил 130

Технические характеристики

Параметры и технические характеристики ЗИЛа-645:

Общий вес650 кг
Рабочий объем масла в двигателе8,74 л
Габаритные размеры700*450 мм
Количество тактов4
Количество цилиндрических элементов8
Степень сжатия рабочей смеси18,5
Мощность силового агрегата185 л. с.
Максимальная частота вращения коленчатого вала2800 оборотов в минуту
Номинальный крутящий момент490 Нм
Объем бака охлаждающей системы26,5 л
Ход поршневой части110 мм
Диаметр цилиндрических элементов115 мм
Средний расход топливной жидкости27 л на 100 км
Международная экологическая нормаЕвро-3
Расположение цилиндровV-образное

Все цилиндры расположены в один ряд, продольно. Цилиндрические механизмы работают в следующем порядке: 1-5-4-2-6-3-7-8.

Следующей модификацией этого силового агрегата стала модель ЗИЛ-6454, где была увеличена мощность и рабочий объем мотора. Система питания — через карбюратор.

Двигатель оборудован пятиступенчатой механической коробкой передач и двухступенчатой раздаточной коробкой. Передаточные числа:

  • первая передача — 6,08;
  • вторая передача — 3,74;
  • третья передача — 1,96;
  • четвертая передача — 1,3;
  • пятая передача — 1,00.

Среди преимуществ этой модели силового агрегата отмечают высокий уровень мощности и небольшой расход топливной жидкости, а также увеличенный рабочий ресурс.

Техническое обслуживание и ремонт мотора предполагает замену масла в двигателе, регулировку клапанного устройства, замену фильтрующих элементов тонкой очистки топлива. Рабочий ресурс двигателя рассчитан на 350 000 км.

Проектирование и испытание V-образных двигателей

Первый V-образный двигатель ЗИС-ЭПЗ (рис. 2), построен­ный на заводе им. И. А. Лихачева, предназначался для усовершен­ствованной модификации легкового семиместного автомобиля ЗИС-110, для которого требовался двигатель большой мощности с относительно малыми габаритными размерами. Так как при проектировании двигателя ЗИЛ-130 был широко использован опыт создания двигателя ЗИС-ЭПЗ, ниже приведены его основ­ные данные и результаты испытаний.

Основные данные двигателя ЗИС-ЭПЗ Тип Двигателя — V-образный, восьмицилиндровый, четырехтактный, с жидкостным охлаждением Рабочий объем в л. — 6 (5,969) Диаметр цилиндра в мм — 100 Ход поршня в мм — 95 Отношение хода поршня к диаметру ци­линдра — 0,95 Степень сжатия — 7,3 Максимальная мощность в л. с. и соот­ветствующая ей частота вращения в об/мин. — 180/4000 Максимальный крутящий момент в кгс-м и соответствующая ему частота вра­щения в об/мин — 44/1800 Минимальный расход топлива в г/(л. с. ч) — 220 Литровая мощность в л. с./л — 30 Максимальное среднее эффективное да­вление в кгс/см2 — 9,25 Средняя скорость поршня в м/с — 12,7 Масса двигателя в кг — менее 400 Порядок работы двигателя — 1—5—4—2—6—3—7—8

В двигателе ЗИС-ЭПЗ была применена полусферическая пол­ностью обработанная камера сгорания с клапанами, оси которых расположены в плоскости, перпендикулярной к оси коленчатого вала. В этом случае удается расположить в головке очень короткие с большим проходным сечением впускные каналы и применить клапаны большого диаметра. В результате этого обеспечивается хорошее наполнение цилиндров при большой частоте вращения и удовлетворительная очистка камеры сгорания от остаточных газов. Кроме того, значительная часть свежего заряда попадает на выпускной клапан, что приводит к некоторому его охлаждению и к лучшей подготовке смеси к сгоранию. Центральное расположе­ние свечи зажигания в камере сгорания уменьшает длину пути фронта пламени, улучшая тем самым антидетонационные свойства двигателя. Применение двухрядного V-образного расположения цилин­дров позволило сократить по сравнению с двигателем ЗИС-110, габаритную длину на 290 мм и высоту на 30 мм. Ширина дви­гателя увеличилась на 30 мм. Такое изменение габаритных раз­меров двигателя привело к снижению его массы на 18 кг (с 403 до 385 кг).

Двигатель ЗИС-ЭПЗ

Рис. 2. Поперечный разрез двигателя ЗИС-ЭПЗ

Увеличенное расстояние между осями цилиндров (124 мм вместо 106 мм у двигателя ЗИС-110) и принятое расположение клапанов позволили увеличить диаметр впускного клапана с 43 до 45,5 мм и выпускного с 36,5 до 39 мм (проходное сечение в кла­панах возросло примерно на 11%). Уменьшение хода поршня (со 118 до 95 мм) увеличило перекрытие шеек коленчатого вала с 5 до 17,5 мм и уменьшило среднюю скорость поршня с 14,2 до 12,7 м/с, несмотря на повышение номинальной частоты вращения коленчатого вала. Первый экземпляр двигателя ЗИС-ЭПЗ был укомплектован двухкамерным карбюратором МКЗ-ЛЗ, с которым он развил мак­симальную мощность 160 л. с. при п = 3500 об/мин и максималь­ный крутящий момент 41 кгс-м. при п = 2000 об/мин. Литровая мощность не превышала 27 л. с, что при степени сжатия 7,3 явно недостаточно. Характер протекания кривой мощности в диапазоне частоты вращения 3300—4000 об/мин давал основание полагать, что в этом диапазоне резко уменьшается наполнение двигателя. Дальнейшие исследования показали, что главной причиной недо­статочного наполнения в зоне номинальной частоты вращения является сопротивление карбюратора. После замены карбюра­тора МКЗ-ЛЗ карбюратором Л КЗ К-21, имеющего большие раз­меры диффузоров, увеличился крутящий момент во всем диапазоне частоты вращения скоростной характеристики на 3—3,5 кгс-м при максимальном его значении 43,5 кгс-м. Максимальная мощ­ность составляла 176 л. с. при п = 4000 об/мин. Увеличение диаметра смесительных камер карбюратора, а также входных отверстий во впускной трубе не повлияло на мощностные параметры двигателя. Изменение фаз газораспределения привело к снижению пока­зателей двигателя, что подтвердило правильность выбора опти­мальных фаз. В процессе дальнейших исследований на двигатель было уста­новлено два карбюратора К-21 с диффузорами диаметром 32,5 мм и одновременно газовый подогрев впускной трубы был заменен водяным от системы охлаждения. Эти мероприятия повысили максимальную мощность еще на 10 л. с. при неизменном макси­мальном крутящем моменте.

Испытания двигателя Двигатель подвергался также испытаниям на надежность, в ре­зультате которых было установлено следующее: — тепловой зазор между поршнем и цилиндром и овальность юбки поршня недостаточны для нормальной работы двигателя на напряженных режимах. Увеличение овальности юбки путем уменьшения ее диаметра в сечении под углом 45° к оси пальца на 0,12 — 0,3 мм устранило задиры поршня; — трещины в днищах поршней являлись следствием недоста­точной жесткости самого днища и малой прочности алюминиевого сплава АЛ10В. — разрушение вкладышей коренных подшипников, изгото­вленных из сталебаббитовой ленты, было усталостным; — каналы подвода масла к направляющим втулкам клапанов не обеспечивали нужного количества смазки.

Рис. 3. Расположение газовых каналов в головке двигателя ЗИС-ЭПЗА

В связи с составлением технического задания на проектирова­ние нового городского автобуса большой вместимости (75 пасса­жиров) на базе двигателя ЗИС-ЭПЗ с максимальным использова­нием его деталей был спроектирован восьмицилиндровый двига­тель ЗИС-Э113А с рабочим объемом 7 л. Повышение рабочего объема было достигнуто за счет увеличения диаметра цилиндра и хода поршня (соответственно до 105 и 100 мм). Было очевидно, что модификация ЗИС-ЭПЗА, спроектированная на базе двига­теля для легкового автомобиля, не будет иметь требуемой долго­вечности при установке на городской автобус. Однако постройка и испытание такого двигателя позволили получить его скоростную характеристику и использовать ее при разработке основных пара­метров городского автобуса большой вместимости. Проведенная конструктивная разработка и испытания двига­теля ЗИС-Э113 с полусферической камерой сгорания и с клапанами, расположенными в плоскости, перпендикулярной к оси коленча­того вала, показали, что этот двигатель имеет определенные недо­статки, а именно: — большая ширина головок цилиндров и, следовательно, большая их масса; — удвоенное число осей коромысел; — большие стойки коромысел, необходимые для установки двух осей в каждой головке; — недостаточный обдув свечи зажигания и трудность ее обслу­живания из-за расположения в глубоком колодце; — увеличение октанового числа топлива вследствие малой турбулизации заряда в камере сгорания. Указанные недостатки, в какой-то мере допустимые при малом выпуске двигателей и установке их на легковых автомобилях, при увеличении выпуска и оборудовании этими двигателями автобусов становятся не только нежелательными, но и недопустимыми. Поэтому для нового двигателя была выбрана шатровая, полностью обработанная камера сгорания с клапанами, расположенными в одной плоскости, параллельной оси коленчатого вала (рис. 3). Это позволило уменьшить ширину и массу головки цилиндров, в результате чего габаритная ширина двигателя сократилась на 59 мм (с 762 до 703 мм), а его масса — па 20 кг (с 385 до 365 кг). Масса двигателя, равная 365 кг, не является минимально воз­можной, поскольку при создании двигателя ЗИС-ЭПЗА макси­мально использовались детали двигателя ЗИС-ЭПЗ. Это во мно­гих случаях исключало возможность наиболее рационального уменьшения размеров и массы деталей нового двигателя. Шатровая камера сгорания при диаметре цилиндра 105 мм и степени сжатия 6,8, имеет кольцевой вытеснитель, обеспечиваю­щий более интенсивное, чем в полусферической камере сгорания, завихрение рабочей смеси, что дает возможность несколько снизить потребное октановое число топлива.

Основные данные двигателя ЗИС-ЭПЗА Тип двигателя — V-образный, восьмицилиндровый Рабочий объем в л — 7 (6,927) Диаметр цилиндра в мм — 105 Ход поршня в мм — 100 Отношение хода поршня к диаметру ци­линдра — 0,952 Степень сжатия — 6,8 Максимальная мощность в л. с. и соот­ветствующая ей частота вращения в об/мин — 180/3200 Максимальный крутящий момент в кгс-м и соответствующая ему частота вра­щения в об/мин — 47,5/1600 Минимальный расход топлива в г/(л. с. ч) — 240 Литровая мощность в л. с/л — 25,7 Среднее эффективное давление в кгс/см2 — 8,6 Средняя скорость поршня в м/с — 10,7 Порядок работы двигателя — 1—5—4—2—6—3—7—8 На рис. 4 дан поперечный разрез двигателя ЗИС-ЭПЗА, а на рис. 5 его скоростная характеристика. Этот двигатель с карбю­ратором МКЗ-ЛЗ имел максимальную мощность 150 л. с. при п — = 3100 об/мин и максимальный крутящий момент 44,5 кгс-м, при п = 1700 об/мин, т. е. параметры двигателя оказались ниже проектных.

Рис. 4. Поперечный разрез двигателя ЗИС-ЭПЗА

Как и в случае с двигателем ЗИС-Э113, проектные параметры двигателя ЗИС-Э113А были получены при установке впускной трубы с водяным подогревом и двух карбюраторов ЛКЗК-21 с диф­фузорами диаметром 29,5 мм. Двигатель развил мощность 176 л. с. при п = 3300 об/мин и крутящий момент 47,5 кгс-м при п — = 1600 об/мин. В табл. 2 приведены основные данные двигателей ЗИС-ЭПЗА и американских двигателей Ле Руа и Рио, сконструированных специально для грузовых автомобилей (в большинстве случаев американские фирмы, производящие грузовые автомобили, при­меняли на них дефорсированные модификации V-образных дви­гателей легковых автомобилей). При испытаниях двигателя ЗИС-Э113А были отмечены тре­щины на днищах поршней, выкрашивание биметаллических вкла­дышей подшипников коленчатого вала, износ шеек коленчатого вала, питтинг на опорной поверхности толкателей и отсутствие вращения толкателей во время работы двигателей. Вследствие повышенного расхода масла через отверстия в коромыслах кла­панов в камеру сгорания поступало значительное количество масла, что приводило к образованию толстого слоя нагара на элементах деталей, находящихся в камере сгорания. Уменьшить расход масла через отверстия в коромыслах при помощи жиклеров не удалось.

Рис. 5. Скоростная характе­ристика двигателя ЗИС-Э113А с различными карбюратора­ми (индекс «О» означает, что параметры приведены к нор­мальным условиям): —————— карбюратор МКЗ-ЛЗ; — — — — — — — — — — два карбюратора К-21 с диффузорами диаметром 29,5 мм

Актуально:

Фильтр тонкой очистки топлива ЗИЛ-130

Смазочная система ЗИЛ-130

Тепловой режим двигателя

Где номер двигателя на зил 130

ЗиЛ (Завод имени Лихачева) — автомобильный завод в центре Москвы, история которого началась еще в 1916 году. Эта организация известна, прежде всего, своими грузовыми автомобилями, вроде Зил-131, -130, -4331, Бычок и т.д. Кроме грузовиков, ЗиЛ выпускал автомобили для советской партийной верхушки: ЗиЛ-4104 в разных исполнениях, ЗиЛ-4105, -117. Были и автобусы на базе Бычка — ЗиЛ-3250, на базе представительских автомобилей — ЗиЛ-118 и другие более старые модели. В данное время завод ничего не выпускает, что неудивительно, ибо его территории застроены жилыми районами.

Посмотрим, какие двигатели ставили на ЗиЛ, и чем они отличаются друг от друга. Наиболее известные модели это малотоннажники 5301 Бычок, которые оснащались дизельным двигателем ММЗ Д-245. Под капотом среднетоннажных ЗиЛ-4331 встречаются все те же дизельные двигатели Д-245, а так же ММЗ Д-260; Зил-0550, -508.10, -508.30 и -645; ЯМЗ-236; Caterpillar 3116 и 3114. Предшественником вышеописанной модели является ЗиЛ-130, который шел с двигателями Зил-130, -138 и -157. У этой модификации есть полноприводный родственник — ЗиЛ-131, с двигателями Зил-131 и 508. Модель ЗиЛ-4334 пришла на смену ЗиЛ-131 и оснащалась рядом различных моторов: Зил-508, -645, -6451, -0550; ММЗ Д-245.30; Caterpillar 3116. Было еще много различных грузовых и легковых автомобилей со своими двигателями, но они менее распространены.

Здесь вы найдете все основные технические характеристики двигателей ЗиЛ (объем, мощность, вес, масло и др.), их модификации, неисправности (греется, стучит, троит, вибрирует и т.д.) и что нуждается в ремонте. Кроме того, мы расскажем, где находится номер двигателя на ЗиЛе, какой ресурс моторов, какое масло лить, сколько и как часто его менять.

Автор Black задал вопрос в разделе ГИБДД, Обучение, Права

Где находится номер двигателя на ЗИЛ-130? и получил лучший ответ

Ответ от Виктор[гуру] Если посмотреть на компрессор сверху то справа от него, на блоке двигателя можно увидет номер ДВС

сколько весит двигатель зил — 130 Двигатель ЗиЛ-130; АИ76; карб. ; 490кг Вот здесь несколько другие данные — 445 кг:

МАРКИРОВКА АВТОМОБИЛЯ ЗИЛ-131Н

Модель, номер шасси и номер двигателя указаны в вводной табличке заводских данных, которая крепится справа на подставе пассажирского сиденья (рис. 108).

Буквы XTZ в начале идентификационного номера обозначают в закодированном виде данные о заводе-изготовителе:

X — географическую зону; Т — страну; Z — завод-изготовитель. Шесть следующих цифр обозначают модель автомобиля.

Кроме того номер шасси выбит на заднем конце правого лонжерона рамы автомобиля, а номер двигателя (средняя строчка рис. 109) — на горизонтальной площадке верхней передней части блока двигателя около рым-болта. Там же выбиты

модель двигателя (верхняя строчка) и год выпуска двигателя (нижняя строчка).

Рис, 108. Места нанесения номера шасси и установки заводской таблички

ХРАНЕНИЕ И КОНСЕРВАЦИЯ АВТОМОБИЛЯ ЗИЛ-131Н

Допускается кратковременное (не более двух месяцев) хранение автомобилей на открытых площадках без консервации. В случае необходимости слить жидкость из системы охлаждения и омывателя ветрового стекла. Затем надо вновь залить охлаждающую жидкость в систему охлаждения, добавив в нее по 14 г нитрита натрия, двухромовокислого калия и тринатрийфосфата; пустить двигатель и прогреть его до температуры охлаждающей жидкости 80 . 90 °С. После этого охлаждающую жидкость из системы охлаждения нужно полностью слить.

Будет полезно: Как промыть радиатор печки не снимая его

Автомобили, эксплуатация которых не планируется в течение длительного времени, следует консервировать в соответствии с требованиями ведомственных инструкций по хранению и консервации автотракторной техники и имущества.

При отсутствии ведомственной инструкции необходимо выполнить следующие работы: провести очередное ТО;

слить жидкость из системы охлаждения и омывателя ветрового стекла, как указано выше;

залить в каждый цилиндр двигателя через отверстия для свечей зажигания по 30 . 50 v горячего обезвоженного моторного масла и провернуть коленчатый вал пусковой рукояткой на 10 . 20 оборотов; ослабить натяжение приводных ремней) плотно обвязать промасленной бумагой воздушные фильтры двигателя и маолозаливной горловины, трубку указателя уровня маела и выпускную трубу глушителя;

плотно обвязать промасленной бумагой места входа рычагов управления в крышки агрегатов, заклеить промасленной бумагой зазоры между тормозными барабанами и щитами; колпачки сапунов обернуть изоляционной лентой;

рессоры разгрузить, листы смазать графитной вмазкой, ведущие мосты установить на подставки, внутреннюю поверхность покрышек протереть тальком, давление воздуха в шинах довести до нормы;

зарядить аккумуляторную батарею, довести уровень и плотность электролита до нормы, протереть насухо и смазать выводы техническим вазелином, отключив батарею от массы;

инструмент, принадлежности и запасные части очистить, смазать и обернуть промасленной бумагой;

зачистить от коррозии и подкрасить места е поврежденной краской, неокрашенные металлические части очистить и смазать смазкой ВТВ-1 и ПВК.

Хранить автомобиль следует в чистом затемненном вентилируемом помещении в относительной влажностью 40 . 70 % при температуре выше 5 °С. .

В процессе хранения:

а) один раз в 6 месяцев осмотреть автомобиль, удалить следы коррозии и подкрасить места с поврежденной краской, восстановить защитный слой на неокрашенных металлических поверхностях автомобиля и на поверхностях инструмента, принадлежностей и запасных частей, устранить замеченные неисправности?

б) один раз в год залить в цилиндры двигателя масло в порядке, указанном выше

в) один раз в 3 . 5 лет провести замену смазочного материала во всех точках согласно карте смазывания.

При снятии в хранения удалить консервационные материалы и смазочный материал провести ЕО.

содержание .. 120 121 122 123 124 125

МНОГОКАРБЮРАТОРНЫЕ СИСТЕМЫ ДВИГАТЕЛЯ ЗИЛ-130

Карбюратор — основной орган смесеобразования в двигателе. От его четкой и стабильной работы зависят мощностные и экономические показатели двигателя на рабочих режимах. Поэтому для хорошего распыливания топлива проходные сечения для воздуха в карбюраторе стараются сделать наименьшими.

С увеличением быстроходности сопротивление карбюратора возрастает. Расширение проходных сечений впускного тракта карбюратора приводит к ухудшению экономичности на режимах средних нагрузок вследствие ухудшения распыливання топлива.

В случае применения многокарбюраторных систем последовательного действия сопротивление впускного тракта при полностью открытой дроссельной заслонке получается малым и сохраняется достаточно высокое качество распыливания топлива на режимах малых и средних нагрузок.

На V-образных двигателях в настоящее время могут применяться карбюраторы: один однокамерный; один двухкамерный с камерами параллельного действия; один двухкамерный с камерами последовательного действия; один четырехкамерный с двумя парами камер последовательного действия; управление второй парой камер может быть как механическим, так и вакуумным; три двухкамерных карбюратора последовательного действия; два четырехкамерных.

На грузовых V-образных восьмицилиндровых карбюраторных двигателях обычно устанавливается один двухкамерный или один четырехкамерный карбюратор.

Высокофорсированные карбюраторные двигатели спортивных и гоночных автомобилей имеют, как правило, отдельный карбюратор на каждый цилиндр двигателя.

Изменяя общее сопротивление впускной системы, число карбюраторов в значительной степени влияет на мощностные показатели двигателей. В табл. 47 приведено изменение литровой мощности в зависимости от числа карбюраторов для восьмицилиндровых двигателей.

У большинства двигателей, как это следует из табл. 47, при замене двухкамерного карбюратора четырехкамерным литровая мощность повышается приблизительно на 9%. Это несколько больше, чем увеличение наполнения за счет уменьшения сопротивле-ния впускной системы. Дополнительный прирост мощности связан с уменьшением работы наполнения двигателя и некоторым уменьшением вследствие этого внутренних потерь в двигателе.

47. Прирост литровой мощности восьмицилиндровых V-образных двигателей при установке четырехкамериых карбюраторов вместо двухкамерных

Марка двигателя и его рабочий объем в л

Прирост литровой мощности в л. с./л Прирост литровой мощности

В
%

Марка двигателя и его рабочий объем

в
л

Прирост литровой мощности в л. с./л Прирост литровой мощности

В %

ЗИЛ-110,* 6 . . 2 8,5 Форд 332, 5,44 1,42 4,1
ЗИЛ-130, 6,0 . . 3,66 13,2 Форд 401, 6,58 3,0 9,7
ЗИЛ-375, 7,0 . . 2,96 11,2 Форд 447, 6,73 3,23 9,6
Форд 292, 4,79 2,27 6,9 Понтиак 389, 6,37 3,1 9,3
Форд 302, 4,95 1,4 3,9 Понтиак 389,**
6,37 8,07 18,6

При четырехкамерном карбюраторе максимальная частота вращення двигателя ЗИЛ-130 увеличилась с 3500 до 3900 об/мин, максимальная эффективная мощность с 156 до 188 л. с. и максимальный крутящий момент с 41,3 до 43,5 кгс-м. Удельный расход топлива при полностью открытой дроссельной заслонке изменился незначительно — с 240 до 235 г/(л. с. ч).

При п = 3200 об/мин увеличение литровой мощности составляет 11,8%, тогда как коэффициент наполнения при этой частоте вращения возрастает всего на 5—5,5%, что должно при неизменных внутренних потерях повысить эффективную мощность на 12—13 л. с. Изменение внутренних потерь при указанной частоте

вращения составляет примерно 6 л. с. Таким образом, общее повышение эффективной мощности должно быть равно около 18— 19 л. с.

Как следует из рис. 144, при п = 3200 об/мин фактическое увеличение мощности составляет 21 л. с.

В четырехкамерных карбюраторах, имеющих две пары камер последовательного действия с механическим приводом дроссельных заслонок дополнительных камер, при малой частоте вращения и полностью открытой дроссельной заслонке образуются чрезмерно большие для этого режима проходные сечения воздушного тракта, что служит причиной уменьшения по сравнению с двухкамерным карбюратором крутящего момента в области малых частот вращения.

Четырехкамерный карбюратор типа К-254 для повышения крутящего момента при работе двигателя с малой частотой вращения имеет пневматическое устройство — дополнительные дроссельные заслонки, включающие дополнительные камеры с разрежением в зоне этих заслонок. Данное устройство, так называемый регулятор наполнения, создает оптимальные проходные сечения воздушного тракта и позволяет повысить коэффициент наполнения двигателя и его крутящий момент при малой частоте вращения и полностью открытой дроссельной заслонке.

Ниже приведены осредненные данные большого числа различных двигателей легковых и грузовых автомобилей, характеризующие увеличение мощности при неизменной степени сжатия в зависимости от числа карбюраторов (или камер многокамерных карбюраторов), приходящихся на один цилиндр двигателя (за 100% принята эффективная мощность двигателя, имеющего один карбюратор на четыре цилиндра):

Прирост мощности двигателя ЗИЛ-130 при установке на него четырехкамерного карбюратора вместо двухкамерного несколько выше, чем приведенный выше средний прирост для примерно такого же двигателя, однако расхождение не очень велико и объясняется конструктивными особенностями впускной системы двигателя ЗИЛ-130.

содержание .. 120 121 122 123 124 125

Где находится номер двигателя на зил 131 | Авто & Мото

Где Находится Номер Двигателя Зил 131

ЗИЛ-130: технические свойства и особенности конструкции

Разработка самосвала, который был должен придти на смену недостаточно успешной модели ЗИС-150, началась в 1953 году. Получившийся в итоге ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все наилучшее, что было накоплено в опыте автопромышленности за все годы работы. Все инженерные решения были довольно технологичны для воплощения намеченных целей.

В конечном итоге вышло целое семейство модификаций, для которых предусматривалась возможность монтажа различных надстроек.

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такового агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах за минуту.

А тут представлены главные технические свойства фургона ГАЗ-3302.

Разрушение блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических черт недостаточно, и возможность развивать нужные динамические свойства у машины отсутствует.

Последующим шагом разработки стало внедрение восьми цилиндров, расположенных по тому же принципу. Такая модернизация отдала мощность в 150 л. с.

Создание предшествующей модели мотора было свернуто из-за значимых конструктивных недочетов.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При наибольшей мощности обороты составляют 3 000 за минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такового мотора 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции употребляются экономайзерное устройство и насос для ускорения, работающий механически. Он обеспечен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с внедрением давления. На исходных шагах в этот механизм было включено устройство глубочайшей фильтрации. Смотрелось оно как набор тонких пластинок из стали.

Для высочайшей чистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он сотворен по диафрагменному типу Б-9 с одним выпускным и 2-мя впускными клапанами. Для работы модель употребляет бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая чистка воздуха происходит средством фильтра ВМ-16.

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является конусновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством снижения температуры мотора.

Компрессор ЗИЛа 130-й модели является принципиальной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Размещается компрессор на головке блока с его справой стороны. Рабочий объем такового устройства составляет 215 куб. см. Он способен демонстрировать производительность 210 л за минуту. При всем этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 об/мин.

Зил 1995г

Плюсы и минусы шасси ЗИЛ 131.

Урб2а2 на шасси ЗИЛ 131 ч.1

Будьте внимательны при покупке автомобиля с пробегом! А так же при замене двигателя на своей машине. Провер.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции. Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

В этой статье вы можете прочитать о многофункциональности тракторов TYM 233 и других моделей.

В следующей статье http://spez-tech.com/tehnika/raznoe/populyarnyie-modeli-benzorezov-shtil-ih-opisanie.html можно найти информацию о наиболее востребованных запчастях на бензорезы Штиль.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

Где Находится Номер Рамы Зил 130 ~ VESKO-TRANS.RU

Номер рамы зил 130 фото

Вас интересует: Номер рамы зил 130 фото. (Здесь собраны фото на эту тематику, но релевантность не гарантируется.) Если Вы обнаружили, что какое-то фото нарушает авторские права или имеет не допустимый характер, пожалуйста сообщите нам ([email protected]).

Warelius: номер шасси рам зил-130 источник

Рама зил 131 — Запчасти. Рубцовск источник

Номера двигателя и шасси на ЗиЛ-157 — Форум источник

форум Дальнобойщики Автоперевозки u2022 Просмотр темы — ЗИЛ, где номер. источник

Выбор ЗиЛа 43. | Форум ЗиЛ 131/ источник

Табличка на кабину. | Форум ЗиЛ 131/ источник

Без флуда] Выручайте! Фото номеров рамы источник

форум Дальнобойщики Автоперевозки u2022 Просмотр темы — ЗИЛ, где номер. источник

Номера двигателя и шасси на ЗиЛ-157 — Форум источник

Рама автомобилей ЗИЛ-133Г40 и ЗИЛ-133Д42 | Автозапчасти для ЗИЛ. источник

Зил 1995г

Обзор ЗИЛ — 130

авто грузовик 4 года отроду номер задний заржавел напрочь ((находился за задними колесами) передний частичн…

Форум владельцев и любителей ЗИЛ 157 u2022 Просмотр темы — номер на. источник

SsangYong Rexton: Долой предрассудки источник

Рама, буксирный прибор | Автозапчасти для ЗИЛ 131 | Автокаталог. источник

Рамы ЗИЛ 130, Донецк источник

Рамы автомобилей ЗИЛ-431410, ЗИЛ-431510, ЗИЛ-495810 и ЗИЛ-431917. источник

Рама | Автозапчасти для ЗИЛ 433360 | Автокаталог запчасти ЗИЛ источник

Рама ЗИЛ 431410 (130) (Чертеж № 27: список деталей, стоимость. источник

Ставим манипулятор на Dyna, вопросы по усилению рамы. источник

номер рамы зил 130 фото | Фотографии автомобилей источник

Рама автомобиля ЗИЛ-5301 ЗИЛ-5301 (2006) (Чертеж № 95: список. источник

Рама | Автозапчасти для ЗИЛ 433100 | Автокаталог запчасти ЗИЛ источник

Рама, буксирный прибор ЗИЛ 131u2014 Компания «АвтоСофт» источник

Рама ЗИЛ-433110 (Чертеж № 73: список деталей, стоимость запчастей. источник

ЗиЛ 130(554) колхозник-разборка. :: JARMAROK — безкоштовні. источник

ЗиЛ 130(554) колхозник-разборка. :: JARMAROK — безкоштовні. источник

Рама ЗИЛ 433360u2014 Компания «АвтоСофт» источник

Рамы ЗИЛ 130, Донецк источник

Золотые руки! u2014 Dirty models источник

Рама седельных тягачей ЗИЛ-131НВ и ЗИЛ-137Т | Автозапчасти для ЗИЛ. источник

Двигатель ЗИЛ-131: 645, технические характеристики, объем, масла, где находится номер

Двигатель ЗИЛ-131 — это агрегат, который выпускается заводом имени Лихачева. Этот узел отвечает за преобразование энергии в механическую работу.

Устройство

Это транспортное средство поставляется вместе с дизельным двигателем и жидкостной системой охлаждения.

Устройство силового агрегата включает в себя следующие узлы и механизмы:

  • насосный элемент гидравлического усилителя рулевого механизма;
  • бак насоса;
  • вентилятор;
  • фильтрующий элемент вентиляции картера двигателя внутреннего сгорания;
  • фильтр воздушного типа;
  • фильтрующий механизм, предназначенный для очистки масляной жидкости;
  • распределительное устройство системы зажигания;
  • электрический стартер;
  • генераторная установка;
  • котел предпускового обогревателя;
  • механизм сцепления;
  • карбюратор;
  • цилиндрические элементы;
  • коробка вала отбора мощности;
  • коробка передач;
  • топливный бак подогревающего устройства;
  • компрессор и распылитель;
  • крепежные элементы ДВС.

Мотор прикреплен к опорной раме в трех точках. В качестве переднего опорного механизма используется кронштейн, который расположен под крышкой распределительных шестерен. Задняя опора представлена в виде лап картера сцепного механизма. Между кронштейном и передней поперечиной опорной рамы находятся круглые подушки, выполненные из резины.

Все подушки взаимозаменяемы, т.е. подушки с передней опоры можно поставить на заднюю и наоборот. Также силовой агрегат соединяется с передней поперечиной рамы при помощи тяги реактивного типа, на которой установлены резиновые амортизаторы.

Тяга реактивного типа используется для удержания мотора от продольного перемещения при отключенном сцеплении и включенной раздаточной коробке или во время торможения транспортного средства.

Подвесной механизм двигателя включает в себя: переднюю и заднюю опору, буфер тяги, соединительную тягу, кронштейн, подушки и крепежные болты.

Номер находится на приливе блока возле компрессора, где вкручено монтажное ухо.

Система охлаждения

Конструкция системы охлаждения двигателя ЗИЛ-131 состоит из:

  • радиатора;
  • водяного насоса;
  • пробки;
  • шланга предпускового типа;
  • термостата;
  • крана отопительного устройства;
  • трубок;
  • датчика, отражающего показания температуры силового агрегата;
  • силового крана;
  • привода крана;
  • отводящей трубки.

В прогретом моторе охлаждающая жидкость поступает из радиаторной части в водяной насосный элемент. Под давлением она перемещается по двум патрубкам нагнетающего типа и попадает в левый и правый блок цилиндрических элементов. Перемещаясь через окна в межцилиндровых перегородках, жидкость охлаждает головки цилиндрических деталей.

После этого рабочая жидкость продолжает свое продольное перемещение от заднего торца головок цилиндров к переднему. Затем она попадает в патрубок термостата и в радиатор, проходя по каналам трубы впускного типа.

Заправка должна проводиться до появления свежей масляной жидкости из контрольного отверстия, после этого можно установить резьбовую пробку на место.

Привод вентилятора и водяного насосного устройства нужно проводить от шкива коленвала при помощи двух ремней. В это время передний ременной механизм должен охватывать шкив генераторной установки, а второй — шкив насоса гидравлического усилителя рулевого привода.

Натяжение ремней охлаждающей системы можно отрегулировать при помощи перемещения генератора и насосного устройства рулевого привода. Если никаких повреждений нет, то прогиб каждого ременного механизма не будет превышать 14 мм под давлением 4 кгс/см2. От шкива вентилятора активизируется работа компрессорного устройства.

Система смазки

Система смазки двигателя ЗИЛ-131 комбинированного типа, количество жидкости для смазывания должно составлять 9,5 л.

Система состоит из следующих элементов:

  • картер масляного типа;
  • маслоприемник;
  • кран включения масляного радиатора;
  • масляный насосный механизм;
  • распределительная камера;
  • фильтрующий элемент;
  • фильтр воздушного типа;
  • компрессор;
  • левый и правый магистральный канал;
  • трубка, необходимая для подачи и слива масляной жидкости из компрессора;
  • полости шеек шатунного типа.

На передней части корпуса картера есть специальное отверстие, предназначенное для слива старого масла.

Здесь установлен масляной насосный механизм, оборудованный двумя секциями и шестернями. Он приводится в действие при помощи вращения, которое поступает от шестерни на распределительный вал. Сам насос подсоединяется к задней части корпуса с правой стороны. Верхняя секция отвечает за подачу масляной жидкости в смазочную систему, а нижняя — в радиаторную часть.

Редукционный клапан расположен в верхней секции в разделительной подставке. Давление в этом клапане составляет 3,2 кгс/ см2. Клапан перепускного типа отрегулирован на давление в 1,2 кгс/см2.

Кран включения масляного радиатора должен быть повернут к корпусу нижней секции насосного механизма.

Это необходимо для контроля за уровнем масляной жидкости с левой стороны силового агрегата, где расположены 3 метки.

Во время продолжительной стоянки транспорта до запуска мотора уровень масла должен находиться в пределах второй отметки. Также уровень давления регулируется при помощи контрольной лампы и манометра.

Очищенное масло попадает в распределительную камеру системы, после чего переходит в два магистральных канала продольного типа.

Вентиляция картера осуществляется за счет отсоса отработанных газов через клапан. Свежий воздушный поток попадает в механизм через фильтр, установленный на патрубке, в который заливается масло.

Расположение рукоятки в момент преодоления брода должно быть вертикальным.

Технические характеристики

Параметры и технические характеристики ЗИЛа-645:

Общий вес650 кг
Рабочий объем масла в двигателе8,74 л
Габаритные размеры700*450 мм
Количество тактов4
Количество цилиндрических элементов8
Степень сжатия рабочей смеси18,5
Мощность силового агрегата185 л. с.
Максимальная частота вращения коленчатого вала2800 оборотов в минуту
Номинальный крутящий момент490 Нм
Объем бака охлаждающей системы26,5 л
Ход поршневой части110 мм
Диаметр цилиндрических элементов115 мм
Средний расход топливной жидкости27 л на 100 км
Международная экологическая нормаЕвро-3
Расположение цилиндровV-образное

Все цилиндры расположены в один ряд, продольно. Цилиндрические механизмы работают в следующем порядке: 1-5-4-2-6-3-7-8.

Следующей модификацией этого силового агрегата стала модель ЗИЛ-6454, где была увеличена мощность и рабочий объем мотора. Система питания — через карбюратор.

Двигатель оборудован пятиступенчатой механической коробкой передач и двухступенчатой раздаточной коробкой. Передаточные числа:

  • первая передача — 6,08;
  • вторая передача — 3,74;
  • третья передача — 1,96;
  • четвертая передача — 1,3;
  • пятая передача — 1,00.

Среди преимуществ этой модели силового агрегата отмечают высокий уровень мощности и небольшой расход топливной жидкости, а также увеличенный рабочий ресурс.

Техническое обслуживание и ремонт мотора предполагает замену масла в двигателе, регулировку клапанного устройства, замену фильтрующих элементов тонкой очистки топлива. Рабочий ресурс двигателя рассчитан на 350 000 км.

Двигатель ЗИЛ 131

Многие автолюбители встречались с ЗИЛ 131. Это, по большей части, военный грузовой автомобиль, предназначенный для перевозки грузов и пассажиров. Но, существует много модификаций этого транспортного средства, поэтому он нашёл себя и на гражданке, как автомобиль специального назначения, или обычный грузовик.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

НаименованиеТехнические характеристики
МаркаЗИЛ
Модель131
Объем двигателя6,0 литра (5969 см куб)
Мощность двигателя150
КонфигурацияV8
РасположениеРядный, продольный
Расход49,5 литра на каждые 100 км пробега
Количество цилиндров8
Количество клапанов16
Диаметр поршня100 мм
ОхлаждениеЖидкостное
ТопливоБензин (газ — как дополнительное оборудование)
Система питанияКарбюратор
Порядок работы цилиндров1-5-4-2-6-3-7-8
Вес мотора490 кг

Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач. Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

  1. Замена масла.
  2. Регулировка клапанного механизма.
  3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
  4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Признак неисправностиПричина неисправностиМетод устранения
1. Двигатель не пускается или плохо пускается при исправной работе стартераНет топлива в поплавковой камере карбюратораПродуть топливопроводы, проверить работу игольчатого клапана карбюратора, топливный насос
Переобогащена рабочая смесь по вине водителяПродуть цилиндры, провернуть коленчатый вал двигателя стартером (не более 5 … 10 с) при полностью открытых дроссельных и воздушной заслонках
Не закрывается воздушная заслонкаПроверить работу воздушной заслонки и устранить неисправность
Засорились жиклёрыПромыть жиклёры в ацетоне, затем продуть воздухом
2. Двигатель работает с перебоями или быстро останавливается на режиме холостого ходаПоплавковая камера карбюратора медленно заполняется топливомПромыть игольчатый клапан карбюратора, продуть топливные магистрали, промыть топливный фильтр грубой очистки топлива
Не открываются дроссельные заслонки при закрытии воздушной заслонкиОтрегулировать работу рычага привода дроссельных заслонок
Не отрегулированы винты качества, и количества горючей смеси карбюратораОтрегулировать карбюратор на режиме холостого хода
Засорились жиклёры системы холостого хода карбюратораПромыть жиклёры системы холостого хода в ацетоне и продуть их воздухом
Просачивается воздух между фланцем карбюратора и фланцем впускного трубопроводаПодтянуть крепление карбюратора. При повторении дефекта заменить прокладку
3. Внезапная остановка двигателяПрекращение подачи топливаУстановить причину прекращения подачи топлива и устранить ее
4. Двигатель не развивает полной мощностиНе отрегулированы зазоры в клапанном механизмеОтрегулировать зазоры
Переобогащена рабочая смесь из-за дефектов игольчатого клапана или негерметичности поплавка карбюратораПромыть игольчатый клапан карбюратора в ацетоне
Отогнуть рычаг поплавка и установить требуемую высоту уровня топлива в поплавковой камере или заменить поплавок
Неправильно работает привод клапана экономайзераПроверить и, если требуется, отрегулировать момент включения клапана экономайзера
Переобедненная рабочая смесь, засорены жиклёрыПромыть жиклёры в ацетоне, затем продуть воздухом
Засорены топливопроводы и топливный фильтрПрочистить трубопроводы. Заменить фильтр тонкой очистки топлива
Рано срабатывает ограничитель частоты вращенияОтрегулировать ограничитель частоты вращения
Неполностью открываются воздушная или дроссельные заслонки карбюратораОтрегулировать тягами открытие заслонок
Засорен воздушный фильтрПромыть воздушный фильтр
5. Стуки в двигателеБольшой зазор между клапанами и коромысламиОтрегулировать зазоры в клапанном механизме
Детонационное сгораниеЗалить топливо с необходимым октановым числом, удалить нагар в камерах сгорания, установить правильно угол опережения зажигания
6. Повышенный расход топлива при эксплуатацииПовышен уровень топлива в поплавковой камере карбюратораУстранить негерметичность игольчатого клапана или отрегулировать положение иглы
Неисправна топливоподающая система. Течь в местах соединений, дефект мембраны топливного насосаУстранить течь. Заменить мембрану топливного насоса
Засорённость воздушного фильтраПромыть воздушный фильтр

Вывод

Устройство и ремонт силового агрегата ЗИЛ 131 предоставленное в статье является поверхностным. Двигатель ЗИЛ 131 стал легендой целой эпохи, но и на этот момент продолжает эксплуатироваться в полной мере. Ремонтируется и обслуживается движок зачастую своими руками, а поэтому его относительно выгодно содержать.

Где находится номер двигателя на зил 131

Где Находится Номер Двигателя Зил 131

ЗИЛ-130: технические свойства и особенности конструкции

Разработка самосвала, который был должен придти на смену недостаточно успешной модели ЗИС-150, началась в 1953 году. Получившийся в итоге ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все наилучшее, что было накоплено в опыте автопромышленности за все годы работы. Все инженерные решения были довольно технологичны для воплощения намеченных целей.

В конечном итоге вышло целое семейство модификаций, для которых предусматривалась возможность монтажа различных надстроек.

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такового агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах за минуту.

А тут представлены главные технические свойства фургона ГАЗ-3302.

Разрушение блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических черт недостаточно, и возможность развивать нужные динамические свойства у машины отсутствует.

Последующим шагом разработки стало внедрение восьми цилиндров, расположенных по тому же принципу. Такая модернизация отдала мощность в 150 л. с.

Создание предшествующей модели мотора было свернуто из-за значимых конструктивных недочетов.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При наибольшей мощности обороты составляют 3 000 за минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такового мотора 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции употребляются экономайзерное устройство и насос для ускорения, работающий механически. Он обеспечен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с внедрением давления. На исходных шагах в этот механизм было включено устройство глубочайшей фильтрации. Смотрелось оно как набор тонких пластинок из стали.

Для высочайшей чистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он сотворен по диафрагменному типу Б-9 с одним выпускным и 2-мя впускными клапанами. Для работы модель употребляет бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая чистка воздуха происходит средством фильтра ВМ-16.

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является конусновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством снижения температуры мотора.

Компрессор ЗИЛа 130-й модели является принципиальной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Размещается компрессор на головке блока с его справой стороны. Рабочий объем такового устройства составляет 215 куб. см. Он способен демонстрировать производительность 210 л за минуту. При всем этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 об/мин.

Зил 1995г

Плюсы и минусы шасси ЗИЛ 131.

Урб2а2 на шасси ЗИЛ 131 ч.1

Будьте внимательны при покупке автомобиля с пробегом! А так же при замене двигателя на своей машине. Провер.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции. Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

В этой статье вы можете прочитать о многофункциональности тракторов TYM 233 и других моделей.

В следующей статье http://spez-tech.com/tehnika/raznoe/populyarnyie-modeli-benzorezov-shtil-ih-opisanie.html можно найти информацию о наиболее востребованных запчастях на бензорезы Штиль.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

Источник: http://avto-melvin.ru/gde-nahoditsja-nomer-dvigatelja-zil-131/

Где Находится Номер Рамы Зил 130 ~ VESKO-TRANS.RU

Номер рамы зил 130 фото

Вас интересует: Номер рамы зил 130 фото. (Здесь собраны фото на эту тематику, но релевантность не гарантируется.) Если Вы обнаружили, что какое-то фото нарушает авторские права или имеет не допустимый характер, пожалуйста сообщите нам ([email protected]).

Warelius: номер шасси рам зил-130 источник

Рама зил 131 — Запчасти. Рубцовск источник

Номера двигателя и шасси на ЗиЛ-157 — Форум источник

форум Дальнобойщики Автоперевозки u2022 Просмотр темы — ЗИЛ, где номер. источник

Выбор ЗиЛа 43. | Форум ЗиЛ 131/ источник

Табличка на кабину. | Форум ЗиЛ 131/ источник

Без флуда] Выручайте! Фото номеров рамы источник

форум Дальнобойщики Автоперевозки u2022 Просмотр темы — ЗИЛ, где номер. источник

Номера двигателя и шасси на ЗиЛ-157 — Форум источник

Рама автомобилей ЗИЛ-133Г40 и ЗИЛ-133Д42 | Автозапчасти для ЗИЛ. источник

Зил 1995г

Группа ВК .

Обзор ЗИЛ — 130

авто грузовик 4 года отроду номер задний заржавел напрочь ((находился за задними колесами) передний частичн…

Форум владельцев и любителей ЗИЛ 157 u2022 Просмотр темы — номер на. источник

SsangYong Rexton: Долой предрассудки источник

Рама, буксирный прибор | Автозапчасти для ЗИЛ 131 | Автокаталог. источник

Рамы ЗИЛ 130, Донецк источник

Рамы автомобилей ЗИЛ-431410, ЗИЛ-431510, ЗИЛ-495810 и ЗИЛ-431917. источник

Рама | Автозапчасти для ЗИЛ 433360 | Автокаталог запчасти ЗИЛ источник

Рама ЗИЛ 431410 (130) (Чертеж № 27: список деталей, стоимость. источник

Ставим манипулятор на Dyna, вопросы по усилению рамы. источник

номер рамы зил 130 фото | Фотографии автомобилей источник

Рама автомобиля ЗИЛ-5301 ЗИЛ-5301 (2006) (Чертеж № 95: список. источник

Рама | Автозапчасти для ЗИЛ 433100 | Автокаталог запчасти ЗИЛ источник

Рама, буксирный прибор ЗИЛ 131u2014 Компания «АвтоСофт» источник

Рама ЗИЛ-433110 (Чертеж № 73: список деталей, стоимость запчастей. источник

ЗиЛ 130(554) колхозник-разборка. :: JARMAROK — безкоштовні. источник

ЗиЛ 130(554) колхозник-разборка. :: JARMAROK — безкоштовні. источник

Рама ЗИЛ 433360u2014 Компания «АвтоСофт» источник

Рамы ЗИЛ 130, Донецк источник

Золотые руки! u2014 Dirty models источник

Рама седельных тягачей ЗИЛ-131НВ и ЗИЛ-137Т | Автозапчасти для ЗИЛ. источник

Источник: http://vesko-trans.ru/gde-nahoditsja-nomer-ramy-zil-130/

Двигатель ЗИЛ-131: 645, технические характеристики, объем, масла, где находится номер

Двигатель ЗИЛ-131 — это агрегат, который выпускается заводом имени Лихачева. Этот узел отвечает за преобразование энергии в механическую работу.

Устройство

Это транспортное средство поставляется вместе с дизельным двигателем и жидкостной системой охлаждения.

Устройство силового агрегата включает в себя следующие узлы и механизмы:

  • насосный элемент гидравлического усилителя рулевого механизма;
  • бак насоса;
  • вентилятор;
  • фильтрующий элемент вентиляции картера двигателя внутреннего сгорания;
  • фильтр воздушного типа;
  • фильтрующий механизм, предназначенный для очистки масляной жидкости;
  • распределительное устройство системы зажигания;
  • электрический стартер;
  • генераторная установка;
  • котел предпускового обогревателя;
  • механизм сцепления;
  • карбюратор;
  • цилиндрические элементы;
  • коробка вала отбора мощности;
  • коробка передач;
  • топливный бак подогревающего устройства;
  • компрессор и распылитель;
  • крепежные элементы ДВС.

Мотор прикреплен к опорной раме в трех точках. В качестве переднего опорного механизма используется кронштейн, который расположен под крышкой распределительных шестерен. Задняя опора представлена в виде лап картера сцепного механизма. Между кронштейном и передней поперечиной опорной рамы находятся круглые подушки, выполненные из резины.

Все подушки взаимозаменяемы, т.е. подушки с передней опоры можно поставить на заднюю и наоборот. Также силовой агрегат соединяется с передней поперечиной рамы при помощи тяги реактивного типа, на которой установлены резиновые амортизаторы.

Тяга реактивного типа используется для удержания мотора от продольного перемещения при отключенном сцеплении и включенной раздаточной коробке или во время торможения транспортного средства.

Подвесной механизм двигателя включает в себя: переднюю и заднюю опору, буфер тяги, соединительную тягу, кронштейн, подушки и крепежные болты.

Номер находится на приливе блока возле компрессора, где вкручено монтажное ухо.

Система охлаждения

Конструкция системы охлаждения двигателя ЗИЛ-131 состоит из:

  • радиатора;
  • водяного насоса;
  • пробки;
  • шланга предпускового типа;
  • термостата;
  • крана отопительного устройства;
  • трубок;
  • датчика, отражающего показания температуры силового агрегата;
  • силового крана;
  • привода крана;
  • отводящей трубки.

В прогретом моторе охлаждающая жидкость поступает из радиаторной части в водяной насосный элемент. Под давлением она перемещается по двум патрубкам нагнетающего типа и попадает в левый и правый блок цилиндрических элементов. Перемещаясь через окна в межцилиндровых перегородках, жидкость охлаждает головки цилиндрических деталей.

После этого рабочая жидкость продолжает свое продольное перемещение от заднего торца головок цилиндров к переднему. Затем она попадает в патрубок термостата и в радиатор, проходя по каналам трубы впускного типа.

Заправка должна проводиться до появления свежей масляной жидкости из контрольного отверстия, после этого можно установить резьбовую пробку на место.

Привод вентилятора и водяного насосного устройства нужно проводить от шкива коленвала при помощи двух ремней. В это время передний ременной механизм должен охватывать шкив генераторной установки, а второй — шкив насоса гидравлического усилителя рулевого привода.

Натяжение ремней охлаждающей системы можно отрегулировать при помощи перемещения генератора и насосного устройства рулевого привода. Если никаких повреждений нет, то прогиб каждого ременного механизма не будет превышать 14 мм под давлением 4 кгс/см2. От шкива вентилятора активизируется работа компрессорного устройства.

Система смазки

Система смазки двигателя ЗИЛ-131 комбинированного типа, количество жидкости для смазывания должно составлять 9,5 л.

Система состоит из следующих элементов:

  • картер масляного типа;
  • маслоприемник;
  • кран включения масляного радиатора;
  • масляный насосный механизм;
  • распределительная камера;
  • фильтрующий элемент;
  • фильтр воздушного типа;
  • компрессор;
  • левый и правый магистральный канал;
  • трубка, необходимая для подачи и слива масляной жидкости из компрессора;
  • полости шеек шатунного типа.

На передней части корпуса картера есть специальное отверстие, предназначенное для слива старого масла.

Здесь установлен масляной насосный механизм, оборудованный двумя секциями и шестернями. Он приводится в действие при помощи вращения, которое поступает от шестерни на распределительный вал. Сам насос подсоединяется к задней части корпуса с правой стороны. Верхняя секция отвечает за подачу масляной жидкости в смазочную систему, а нижняя — в радиаторную часть.

Редукционный клапан расположен в верхней секции в разделительной подставке. Давление в этом клапане составляет 3,2 кгс/ см2. Клапан перепускного типа отрегулирован на давление в 1,2 кгс/см2.

Кран включения масляного радиатора должен быть повернут к корпусу нижней секции насосного механизма.

Это необходимо для контроля за уровнем масляной жидкости с левой стороны силового агрегата, где расположены 3 метки.

Во время продолжительной стоянки транспорта до запуска мотора уровень масла должен находиться в пределах второй отметки. Также уровень давления регулируется при помощи контрольной лампы и манометра.

Очищенное масло попадает в распределительную камеру системы, после чего переходит в два магистральных канала продольного типа.

Вентиляция картера осуществляется за счет отсоса отработанных газов через клапан. Свежий воздушный поток попадает в механизм через фильтр, установленный на патрубке, в который заливается масло.

Расположение рукоятки в момент преодоления брода должно быть вертикальным.

Технические характеристики

Параметры и технические характеристики ЗИЛа-645:

Общий вес650 кг
Рабочий объем масла в двигателе8,74 л
Габаритные размеры700*450 мм
Количество тактов4
Количество цилиндрических элементов8
Степень сжатия рабочей смеси18,5
Мощность силового агрегата185 л. с.
Максимальная частота вращения коленчатого вала2800 оборотов в минуту
Номинальный крутящий момент490 Нм
Объем бака охлаждающей системы26,5 л
Ход поршневой части110 мм
Диаметр цилиндрических элементов115 мм
Средний расход топливной жидкости27 л на 100 км
Международная экологическая нормаЕвро-3
Расположение цилиндровV-образное

Все цилиндры расположены в один ряд, продольно. Цилиндрические механизмы работают в следующем порядке: 1-5-4-2-6-3-7-8.

Следующей модификацией этого силового агрегата стала модель ЗИЛ-6454, где была увеличена мощность и рабочий объем мотора. Система питания — через карбюратор.

Двигатель оборудован пятиступенчатой механической коробкой передач и двухступенчатой раздаточной коробкой. Передаточные числа:

  • первая передача — 6,08;
  • вторая передача — 3,74;
  • третья передача — 1,96;
  • четвертая передача — 1,3;
  • пятая передача — 1,00.

Среди преимуществ этой модели силового агрегата отмечают высокий уровень мощности и небольшой расход топливной жидкости, а также увеличенный рабочий ресурс.

Техническое обслуживание и ремонт мотора предполагает замену масла в двигателе, регулировку клапанного устройства, замену фильтрующих элементов тонкой очистки топлива. Рабочий ресурс двигателя рассчитан на 350 000 км.

Источник: https://SpecMahina.ru/zil/131-dvigatel.html

Двигатель ЗИЛ 131

Многие автолюбители встречались с ЗИЛ 131. Это, по большей части, военный грузовой автомобиль, предназначенный для перевозки грузов и пассажиров. Но, существует много модификаций этого транспортного средства, поэтому он нашёл себя и на гражданке, как автомобиль специального назначения, или обычный грузовик.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

НаименованиеТехнические характеристики
МаркаЗИЛ
Модель131
Объем двигателя6,0 литра (5969 см куб)
Мощность двигателя150
КонфигурацияV8
РасположениеРядный, продольный
Расход49,5 литра на каждые 100 км пробега
Количество цилиндров8
Количество клапанов16
Диаметр поршня100 мм
ОхлаждениеЖидкостное
ТопливоБензин (газ — как дополнительное оборудование)
Система питанияКарбюратор
Порядок работы цилиндров1-5-4-2-6-3-7-8
Вес мотора490 кг

Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач. Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

  1. Замена масла.
  2. Регулировка клапанного механизма.
  3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
  4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Признак неисправностиПричина неисправностиМетод устранения
1. Двигатель не пускается или плохо пускается при исправной работе стартераНет топлива в поплавковой камере карбюратораПродуть топливопроводы, проверить работу игольчатого клапана карбюратора, топливный насос
Переобогащена рабочая смесь по вине водителяПродуть цилиндры, провернуть коленчатый вал двигателя стартером (не более 5 … 10 с) при полностью открытых дроссельных и воздушной заслонках
Не закрывается воздушная заслонкаПроверить работу воздушной заслонки и устранить неисправность
Засорились жиклёрыПромыть жиклёры в ацетоне, затем продуть воздухом
2. Двигатель работает с перебоями или быстро останавливается на режиме холостого ходаПоплавковая камера карбюратора медленно заполняется топливомПромыть игольчатый клапан карбюратора, продуть топливные магистрали, промыть топливный фильтр грубой очистки топлива
Не открываются дроссельные заслонки при закрытии воздушной заслонкиОтрегулировать работу рычага привода дроссельных заслонок
Не отрегулированы винты качества, и количества горючей смеси карбюратораОтрегулировать карбюратор на режиме холостого хода
Засорились жиклёры системы холостого хода карбюратораПромыть жиклёры системы холостого хода в ацетоне и продуть их воздухом
Просачивается воздух между фланцем карбюратора и фланцем впускного трубопроводаПодтянуть крепление карбюратора. При повторении дефекта заменить прокладку
3. Внезапная остановка двигателяПрекращение подачи топливаУстановить причину прекращения подачи топлива и устранить ее
4. Двигатель не развивает полной мощностиНе отрегулированы зазоры в клапанном механизмеОтрегулировать зазоры
Переобогащена рабочая смесь из-за дефектов игольчатого клапана или негерметичности поплавка карбюратораПромыть игольчатый клапан карбюратора в ацетоне
Отогнуть рычаг поплавка и установить требуемую высоту уровня топлива в поплавковой камере или заменить поплавок
Неправильно работает привод клапана экономайзераПроверить и, если требуется, отрегулировать момент включения клапана экономайзера
Переобедненная рабочая смесь, засорены жиклёрыПромыть жиклёры в ацетоне, затем продуть воздухом
Засорены топливопроводы и топливный фильтрПрочистить трубопроводы. Заменить фильтр тонкой очистки топлива
Рано срабатывает ограничитель частоты вращенияОтрегулировать ограничитель частоты вращения
Неполностью открываются воздушная или дроссельные заслонки карбюратораОтрегулировать тягами открытие заслонок
Засорен воздушный фильтрПромыть воздушный фильтр
5. Стуки в двигателеБольшой зазор между клапанами и коромысламиОтрегулировать зазоры в клапанном механизме
Детонационное сгораниеЗалить топливо с необходимым октановым числом, удалить нагар в камерах сгорания, установить правильно угол опережения зажигания
6. Повышенный расход топлива при эксплуатацииПовышен уровень топлива в поплавковой камере карбюратораУстранить негерметичность игольчатого клапана или отрегулировать положение иглы
Неисправна топливоподающая система. Течь в местах соединений, дефект мембраны топливного насосаУстранить течь. Заменить мембрану топливного насоса
Засорённость воздушного фильтраПромыть воздушный фильтр

Вывод

Устройство и ремонт силового агрегата ЗИЛ 131 предоставленное в статье является поверхностным. Двигатель ЗИЛ 131 стал легендой целой эпохи, но и на этот момент продолжает эксплуатироваться в полной мере. Ремонтируется и обслуживается движок зачастую своими руками, а поэтому его относительно выгодно содержать.

Источник: http://AvtoDvigateli.com/marki/zil-131.html

Где находится номер двигателя на зил 130

ЗиЛ (Завод имени Лихачева) — автомобильный завод в центре Москвы, история которого началась еще в 1916 году. Эта организация известна, прежде всего, своими грузовыми автомобилями, вроде Зил-131, -130, -4331, Бычок и т.д. Кроме грузовиков, ЗиЛ выпускал автомобили для советской партийной верхушки: ЗиЛ-4104 в разных исполнениях, ЗиЛ-4105, -117. Были и автобусы на базе Бычка — ЗиЛ-3250, на базе представительских автомобилей — ЗиЛ-118 и другие более старые модели.
В данное время завод ничего не выпускает, что неудивительно, ибо его территории застроены жилыми районами.

Посмотрим, какие двигатели ставили на ЗиЛ, и чем они отличаются друг от друга.
Наиболее известные модели это малотоннажники 5301 Бычок, которые оснащались дизельным двигателем ММЗ Д-245. Под капотом среднетоннажных ЗиЛ-4331 встречаются все те же дизельные двигатели Д-245, а так же ММЗ Д-260; Зил-0550, -508.10, -508.30 и -645; ЯМЗ-236; Caterpillar 3116 и 3114.
Предшественником вышеописанной модели является ЗиЛ-130, который шел с двигателями Зил-130, -138 и -157. У этой модификации есть полноприводный родственник — ЗиЛ-131, с двигателями Зил-131 и 508.
Модель ЗиЛ-4334 пришла на смену ЗиЛ-131 и оснащалась рядом различных моторов: Зил-508, -645, -6451, -0550; ММЗ Д-245.30; Caterpillar 3116.
Было еще много различных грузовых и легковых автомобилей со своими двигателями, но они менее распространены.

Здесь вы найдете все основные технические характеристики двигателей ЗиЛ (объем, мощность, вес, масло и др.), их модификации, неисправности (греется, стучит, троит, вибрирует и т.д.) и что нуждается в ремонте. Кроме того, мы расскажем, где находится номер двигателя на ЗиЛе, какой ресурс моторов, какое масло лить, сколько и как часто его менять.

Зил самосвал

ЗИЛ-130 рама автомобиля и ее устройство

СОДЕРЖАНИЕ

1 Рама автомобиля

2 Номер рамы ЗИЛ-130

3 Маркировка автомобиля

4 Ремонт рамы

5 Ремонт тягово-сцепного устройства

Рама автомобиля ЗИЛ-433360 клепаная, из штампованных деталей, состоит из двух лонжеронов переменного швеллерного сечения, соединенных поперечинами. В передней части рамы установлены удлинители рамы и буфер (рис.6-1).

Рама ЗИЛ-130

В отверстии задней поперечины рамы смонтировано тягово-сцепное устройство с резиновым буфером, обеспечивающим двустороннюю амортизацию, и крюком с защелкой для соединения со сцепной петлей прицепа. На шасси самосвала ЗИЛ—494560 установлена буксирная петля.

Номер рамы ЗИЛ-130

Номер рамы до 91 года набивался краской. После 91г набивали на раме цифры набивкой по железу, в конце рамы или перед кабиной, с правой сторны лонжерона. Инспекторы отлично об этом знают, их цель утилизировать все старе авто. Сейчас они нас не трогают, но только дойдет дело до регистрационных действий сразу возникнут проблемы с регистрацией автомобиля. Они знают каждую модель, в каком году и где нанесен номер рамы их этому обучают. Можно сделать кое что, с номером который рисовали краской.

номер рамы краской

Найдите то место где он был нанесен, хоть одну цифру. Посмотрите какой был шрифт. Наберите на компьютере такой же шрифт, вырежьте трафарет с вашим номером и на тоже место только краской с баллончика белой нанесите его. Наша задача сделать максимально приближенно к заводскому оригиналу и у инспекторов к вам не будет вопросов. Со временем краска поблекнет и будет выглядеть как заводской номер.

номер рамы ЗИЛ набитый рама ЗИЛ

МАРКИРОВКА АВТОМОБИЛЯ

в сводной табличке заводских данных, которая крепится в кабине справа, на подставе сиденья пассажира (рис. 114). Буквы ХТ2 в начале идентификационного номера обозначают в закодированном виде данные о заводе изготовителе: Х — географическую зону страны; Т — страну; 2 —завод-изготовитель. Шесть последующих цифр обозначают модель автомобиля, далее — номер шасси и двигателя.

Латинская буква перед номером шасси обозначает закодированный год изготовления автомобиля.

Кроме того номер шасси нанесен краской на правом лонжероне рамы автомобиля, а номер двигателя (рис. 115) выбит на верхней передней части блока цилиндров двигателя (средняя строчка) на горизонтальной площадке возле рым—болта. Там же выбит номер модели двигателя(верхняя строчка) и год его выпуска (нижняя строчка).

Маркировка автомобиля ЗИЛ

Ремонт рамы

При ремонте рам необходимо проверить плотность заклепочных соединений, наличие трещин в полках лонжеронов и поперечин, а также возможный прогиб и перекос лонжеронов. Ниже приведены рекомендации по исправлению обнаруженных на рамах неисправностей.

Заклепочные соединения проверяются простукиванием молотком. Ослабленные (дребезжащие) заклепки следует заменить. Подтягивание ослабленных заклепок эффекта не дает. Изношенные отверстия следует рассверлить под увеличенный диаметр заклепки. При большом износе отверстий под заклепки (более 15 % номинального диаметра) отверстия можно заварить и просверлить заново, а затем упрочить их Прогонкой через них конического пробойника.

Заклепки должны плотно входить в свои отверстия. При наличии смещения сопрягаемых деталей или при различном диаметре отверстий в них отверстия следует рассверлить или развернуть разверткой. Сопрягаемые детали рамы должны быть плотно прижав друг к другу, так как наличие зазора позволит телу осажеваемой заклепки заполнить этот зазор образовав так называемую “глухую” шайбу. При затруднениях следует устранить зазор, пользуясь рядом расположенным отверстие стянуть сопрягаемые детали болтом с гайкой или струбцин и только после этого вести клепку.

Чертеж рамы

Чертеж рамы ЗИЛ-130

В гаражных условиях рекомендуется пользоваться горячей клепкой, то есть с нагревом заклепок в электрических или других нагревательных печах. Горячая заклепка после остывания еще плотнее стянет сопрягаемые детали. На авторемонтных заводах предпочтение следует отдавать гидроклепке с применением холодных заклепок. Для того чтоб не нарушать установленного положения деталей, замену & клепок следует производить последовательно, то есть сначала срубить одну заклепку, на ее место установить новую, затем срубить следующую и т.д.

Головки заклепок после клепки должны быть правильно расположены (по оси заклепки), полностью обжаты и должны иметь геометрически правильную форму без перекосов, наплывов и трещин. Диаметр вновь образованной головки заклепок должен быть не менее 1,5 диаметра стержня. Заклепочные соединения должны обеспечить плотное прилегание поверхностей соединяемых деталей на диаметре, равном двум диаметрам стержня заклепки. Допускается замена срубленной заклепки болтом с пружинной шайбой и гайкой.

Прогибы и перекосы. Определяются осмотром, а также проверкой с помощью линеек и шаблонов. Погнутость лонжеронов в плоскости вертикальной стенки не должна превышать 2 мм на дикие 1000 мм или 5 мм на всей длине лонжерона. Правку погнутых деталей рамы производят в холодном состоянии.

Взаимное смещение лонжеронов рамы, вызывающее неперпендикулярность поперечин по отношению к лонжеронам не допускается. Продольное смещение лонжеронов можно проверить, замерив расстояние между двумя накрест лежащими отверстиями под болты подвески двигателя. Перекошенную раму следует переклепать с заменой погнутых деталей.

ЗИЛ-130 рама размеры

ЗИЛ-130 рама размеры

Трещины. При обнаружении трещин на кронштейнах крепления рессор амортизаторов. Эти детали следует заменить. При наличии трещин на лонжеронах рамы надо определить границы трещин. Для этого рекомендуется тщательно зачистить трещину до металлического блеска, промыть керосином, насухо протереть и простучать молотком. При наличии трещины будет выступать керосин.

В конце трещины или отступив от нее на 5…8 мм, следует поставить отметку керном и по керну засверлить сквозное отверстие диаметром 5 мм. Разделить зубилом или наждачным кругом канавку под углом 90° вдоль по трещине под заварку на глубину 3 мм с обеих сторон. Трещину заварить с двух сторон, начиная с засверленного отверстия и до конца трещины. Разделку под заварку можно заменить пропиловкой дефектной детали рамы ножовкой вдоль по трещине на всю ее длину.

При ремонте деталей рамы должна применяться ручная электродуговая сварка качественными электродами или полуавтоматическая сварка в защитной среде. Выполнять сварочные работы должен высококвалифицированный сварщик. Для заварки трещин деталей рамы, по данным НИИАТ, рекомендуется применять электроды ОЗС-б, ВН—48 и УОНИ 13/55.

Наплавка сварного шва не должна возвышаться над поверхностью детали более чем на 2 мм. В зоне сварки в результате термического влияния снижается усталостная прочность металла. Упрочнение этой зоны можно произвести наклепом с использованием пневматического или слесарного молотка. Любые трещины лонжеронов и поперечин можно ремонтировать сваркой постановкой усилительных накладок (рис.6-2).

Типы усилительных накладок

Накладка должна быть плотно подогнана по конфигурации усиливаемой детали и соединена с деталью заклепками или болтами. Приварку усилительных накладок во всех случаях следует производить только продольными швами. При постановке усилительных накладок не следует создавать излишней жесткости узла в месте появления трещин, так как это вызывает появление новых трещин у концов усилительных накладок. Материалом усилительных накладок может быть сталь 3, сталь 0,8 или сталь 20 толщиной 5 мм.

При появлении трещин на нижней полке лонжеронов рамы в зоне соединения поперечины с лонжероном необходимо провести следующие операции для восстановления рамы: изготовить усилительную накладку 3

Усилитель лонжерона

Усилитель лонжерона:

1 — трещина лонжерона рамы; 2 — засверленное отверстие

конца трещины; 3 — накладка; 4 — болт; 5 — заклепка

заварить трещины на лонжероне и на поперечине, предварительно разделав под сварку кромки и засверлив конец трещин срубить заклепки крепления поперечины на нижней полке лонжеронов;

приклепать поперечину и усилительную накладку к нижней полке е лонжеронов. При невозможности воспользоваться заклепками 5, установить болты 4, отверстия под болты исправить разверткой. При значительном повреждении отверстий поставить болты увеличенного диаметра до 14 мм;

приварить усилительную накладку к нижней полке лонжерона и к поперечине только продольными швами. Швы не следует доводить до концов усилительной накладки примерно на 20…30 мм.

Качество сварных швов проверить внешним осмотром. Аналогичным способом ремонтируются трещины и в других местах рамы.

размер рамы ЗИЛ-433362 размер рамы ЗИЛ-130

Ремонт тягово-сцепного устройства

Конструкция тягово-сцепного устройства показано на рис. 6—4. При разборке тягово-сцепного устройства с резиновым буфером необходимо произвести следующие операции.

Отвернуть болт крепления колпака и снять его. Расшплинтовать гайку, вынув шплинт 11. Отвернуть гайку 17 крепления стержня крюка и вынуть крюк в сборе.

Отвернуть гайки 10 крепления крышки 4 и корпуса 1 поперечине рамы, снять корпус 1 и вынуть из него резиновый буфер 2 и опорные шайбы 3.рис.6-3) лонжерона; Для отсоединения защелки 5 от буксирного крюке Надо вынуть шплинт, отвернуть гайку 7 и выбить ось 12.

Для снятия собачки 6 с защелки надо отвернуть стопорный болт и выбить ось 8. Сборка тягово-сцепного устройства с резиновым элементом производится в обратном порядке. Параметры деталей тягово-сцепного устройства приведены в табл.6-2.

Тягово-сцепное устройство Таблица 6-2 Таблица 6-2

Вес рамы примерно около 400 килогр аммов

ФОТО РАМЫ

Рама ЗИЛ-130

СМОТРИТЕ ВИДЕО

МАРКИРОВКА АВТОМОБИЛЯ ЗИЛ-131Н

Модель, номер шасси и номер двигателя указаны в вводной табличке заводских данных, которая крепится справа на подставе пассажирского сиденья (рис. 108).

Буквы XTZ в начале идентификационного номера обозначают в закодированном виде данные о заводе-изготовителе:

X — географическую зону; Т — страну; Z — завод-изготовитель. Шесть следующих цифр обозначают модель автомобиля.

Кроме того номер шасси выбит на заднем конце правого лонжерона рамы автомобиля, а номер двигателя (средняя строчка рис. 109) — на горизонтальной площадке верхней передней части блока двигателя около рым-болта. Там же выбиты

модель двигателя (верхняя строчка) и год выпуска двигателя (нижняя строчка).

Рис, 108. Места нанесения номера шасси и установки заводской таблички

ХРАНЕНИЕ И КОНСЕРВАЦИЯ АВТОМОБИЛЯ ЗИЛ-131Н

Допускается кратковременное (не более двух месяцев) хранение автомобилей на открытых площадках без консервации. В случае необходимости слить жидкость из системы охлаждения и омывателя ветрового стекла. Затем надо вновь залить охлаждающую жидкость в систему охлаждения, добавив в нее по 14 г нитрита натрия, двухромовокислого калия и тринатрийфосфата; пустить двигатель и прогреть его до температуры охлаждающей жидкости 80 . 90 °С. После этого охлаждающую жидкость из системы охлаждения нужно полностью слить.

Автомобили, эксплуатация которых не планируется в течение длительного времени, следует консервировать в соответствии с требованиями ведомственных инструкций по хранению и консервации автотракторной техники и имущества.

При отсутствии ведомственной инструкции необходимо выполнить следующие работы: провести очередное ТО;

слить жидкость из системы охлаждения и омывателя ветрового стекла, как указано выше;

залить в каждый цилиндр двигателя через отверстия для свечей зажигания по 30 . 50 v горячего обезвоженного моторного масла и провернуть коленчатый вал пусковой рукояткой на 10 . 20 оборотов; ослабить натяжение приводных ремней) плотно обвязать промасленной бумагой воздушные фильтры двигателя и маолозаливной горловины, трубку указателя уровня маела и выпускную трубу глушителя;

плотно обвязать промасленной бумагой места входа рычагов управления в крышки агрегатов, заклеить промасленной бумагой зазоры между тормозными барабанами и щитами; колпачки сапунов обернуть изоляционной лентой;

рессоры разгрузить, листы смазать графитной вмазкой, ведущие мосты установить на подставки, внутреннюю поверхность покрышек протереть тальком, давление воздуха в шинах довести до нормы;

зарядить аккумуляторную батарею, довести уровень и плотность электролита до нормы, протереть насухо и смазать выводы техническим вазелином, отключив батарею от массы;

инструмент, принадлежности и запасные части очистить, смазать и обернуть промасленной бумагой;

зачистить от коррозии и подкрасить места е поврежденной краской, неокрашенные металлические части очистить и смазать смазкой ВТВ-1 и ПВК.

Хранить автомобиль следует в чистом затемненном вентилируемом помещении в относительной влажностью 40 . 70 % при температуре выше 5 °С. .

В процессе хранения:

а) один раз в 6 месяцев осмотреть автомобиль, удалить следы коррозии и подкрасить места с поврежденной краской, восстановить защитный слой на неокрашенных металлических поверхностях автомобиля и на поверхностях инструмента, принадлежностей и запасных частей, устранить замеченные неисправности?

б) один раз в год залить в цилиндры двигателя масло в порядке, указанном выше

в) один раз в 3 . 5 лет провести замену смазочного материала во всех точках согласно карте смазывания.

При снятии в хранения удалить консервационные материалы и смазочный материал провести ЕО.

ЗИЛ-130 рама автомобиля и ее устройство

СОДЕРЖАНИЕ

1 Рама автомобиля

2 Номер рамы ЗИЛ-130

3 Маркировка автомобиля

4 Ремонт рамы

5 Ремонт тягово-сцепного устройства

Рама автомобиля ЗИЛ-433360 клепаная, из штампованных деталей, состоит из двух лонжеронов переменного швеллерного сечения, соединенных поперечинами. В передней части рамы установлены удлинители рамы и буфер (рис.6-1).

Рама ЗИЛ-130

В отверстии  задней поперечины рамы смонтировано тягово-сцепное устройство с резиновым буфером, обеспечивающим  двустороннюю амортизацию, и крюком с защелкой для соединения со сцепной петлей прицепа. На шасси самосвала ЗИЛ—494560 установлена буксирная петля.

Номер рамы ЗИЛ-130

Номер рамы до 91 года набивался краской. После 91г набивали на раме цифры набивкой по железу, в конце рамы или перед кабиной, с правой стороны лонжерона. Инспекторы отлично об этом знают, их цель утилизировать все старе авто. Сейчас они нас не трогают, но только дойдет дело до регистрационных действий сразу возникнут проблемы с регистрацией автомобиля. Они знают каждую модель, в каком году и где нанесен номер рамы их этому обучают. Можно сделать кое что, с номером который рисовали краской.

номер рамы краской

Найдите то место где он был нанесен, хоть одну цифру. Посмотрите какой был шрифт. Наберите на компьютере такой же шрифт, вырежьте трафарет с вашим номером и на тоже место только краской с баллончика белой нанесите его. Наша задача сделать максимально приближенно к заводскому оригиналу и у инспекторов к вам не будет вопросов. Со временем краска поблекнет и будет выглядеть как заводской номер.

номер рамы ЗИЛ набитыйрама ЗИЛ

МАРКИРОВКА АВТОМОБИЛЯ

в сводной табличке заводских данных, которая крепится в кабине справа, на подставе сиденья пассажира (рис. 114). Буквы ХТ2 в начале идентификационного номера обозначают в закодированном виде данные о заводе изготовителе: Х — географическую зону страны; Т — страну; 2 —завод-изготовитель. Шесть последующих цифр обозначают модель автомобиля, далее — номер шасси и двигателя.

Латинская буква перед номером шасси обозначает закодированный год изготовления автомобиля.

Кроме того номер шасси нанесен краской на правом лонжероне рамы автомобиля, а номер двигателя (рис. 115) выбит на верхней передней части блока цилиндров двигателя (средняя строчка) на горизонтальной площадке возле рым—болта. Там же выбит номер модели двигателя(верхняя строчка) и год его выпуска (нижняя строчка).

Маркировка автомобиля ЗИЛ

 Ремонт рамы

При ремонте рам необходимо проверить плотность заклепочных соединений, наличие трещин в полках лонжеронов и поперечин, а также возможный прогиб и перекос лонжеронов. Ниже приведены рекомендации по исправлению обнаруженных на рамах неисправностей.

Заклепочные соединения проверяются простукиванием молотком. Ослабленные (дребезжащие) заклепки следует заменить. Подтягивание ослабленных заклепок эффекта не дает. Изношенные отверстия следует рассверлить под увеличенный диаметр заклепки. При большом износе отверстий под заклепки (более 15 % номинального диаметра) отверстия можно заварить и просверлить заново, а затем упрочить их Прогонкой через них конического пробойника.

Заклепки должны плотно входить в свои отверстия. При наличии смещения сопрягаемых деталей или при различном диаметре отверстий в них отверстия следует рассверлить или развернуть разверткой. Сопрягаемые детали рамы должны быть плотно прижав друг к другу, так как наличие зазора позволит телу осажеваемой заклепки заполнить этот зазор образовав так называемую “глухую” шайбу. При затруднениях следует устранить зазор, пользуясь рядом расположенным отверстие стянуть сопрягаемые детали болтом с гайкой или струбцин и только после этого вести клепку.

Чертеж рамы

Чертеж рамы ЗИЛ-130

В гаражных условиях рекомендуется пользоваться горячей клепкой, то есть с нагревом заклепок в электрических или других нагревательных печах. Горячая заклепка после остывания еще плотнее стянет сопрягаемые детали. На авторемонтных заводах предпочтение следует отдавать гидроклепке с применением холодных заклепок. Для того  чтоб не нарушать установленного положения деталей, замену & клепок следует производить последовательно, то есть сначала срубить одну заклепку, на ее место установить новую, затем срубить следующую и т.д.

Головки заклепок после клепки должны быть правильно расположены (по оси заклепки), полностью обжаты и должны иметь геометрически правильную форму без перекосов, наплывов и трещин. Диаметр вновь образованной головки заклепок должен быть не менее 1,5 диаметра стержня. Заклепочные соединения должны обеспечить плотное прилегание поверхностей соединяемых деталей на диаметре, равном двум диаметрам стержня заклепки. Допускается замена срубленной заклепки болтом с пружинной шайбой и гайкой.

Прогибы и перекосы. Определяются осмотром, а также проверкой с помощью линеек и шаблонов. Погнутость лонжеронов в плоскости вертикальной стенки не должна превышать 2 мм на дикие 1000 мм или 5 мм на всей длине лонжерона. Правку погнутых деталей рамы производят в холодном состоянии.

Взаимное смещение лонжеронов рамы, вызывающее неперпендикулярность поперечин по отношению к лонжеронам не допускается. Продольное смещение лонжеронов можно проверить, замерив  расстояние между двумя накрест лежащими отверстиями под болты подвески двигателя. Перекошенную раму следует переклепать с заменой погнутых  деталей.

ЗИЛ-130 рама размеры

ЗИЛ-130 рама размеры

Трещины. При обнаружении трещин на кронштейнах крепления рессор амортизаторов. Эти детали следует заменить. При наличии трещин на лонжеронах рамы надо определить границы трещин. Для этого рекомендуется тщательно зачистить трещину до металлического блеска, промыть керосином, насухо протереть и простучать молотком. При наличии трещины будет выступать керосин.

В конце трещины или отступив от нее на 5…8 мм, следует поставить отметку керном и по керну засверлить сквозное отверстие диаметром 5 мм. Разделить зубилом или наждачным кругом канавку под углом 90° вдоль по трещине под заварку на глубину 3 мм с обеих сторон. Трещину заварить с двух сторон, начиная с засверленного отверстия и до конца трещины. Разделку под заварку можно заменить пропиловкой  дефектной детали рамы ножовкой вдоль по трещине на всю ее длину.

При ремонте деталей рамы должна применяться ручная электродуговая сварка качественными электродами или полуавтоматическая сварка в защитной среде. Выполнять сварочные работы должен высококвалифицированный сварщик. Для заварки трещин деталей рамы, по данным НИИАТ, рекомендуется применять электроды ОЗС-б, ВН—48 и УОНИ 13/55.

Наплавка сварного шва не должна возвышаться над поверхностью детали более чем на 2 мм. В зоне сварки в результате термического влияния снижается усталостная прочность металла. Упрочнение этой зоны можно произвести наклепом с  использованием пневматического или слесарного молотка. Любые трещины лонжеронов и поперечин можно ремонтировать сваркой  постановкой усилительных накладок (рис.6-2).

Типы усилительных накладок

Накладка должна быть плотно подогнана по конфигурации усиливаемой детали и соединена с деталью заклепками или болтами. Приварку усилительных накладок во всех случаях следует производить только продольными швами. При постановке усилительных накладок не следует создавать излишней жесткости узла в месте появления трещин, так как это вызывает появление новых трещин у концов усилительных накладок. Материалом усилительных накладок может быть сталь 3, сталь 0,8 или сталь 20 толщиной 5 мм.

При появлении трещин на нижней полке лонжеронов рамы в зоне соединения поперечины с лонжероном необходимо провести следующие операции для восстановления рамы: изготовить усилительную накладку 3

Усилитель лонжерона

 Усилитель лонжерона:

1 — трещина лонжерона рамы; 2 — засверленное отверстие

конца трещины; 3 — накладка; 4 — болт; 5 — заклепка

заварить трещины на лонжероне и на поперечине, предварительно разделав под сварку кромки и засверлив конец трещин срубить заклепки крепления поперечины на нижней полке лонжеронов;

приклепать поперечину и усилительную накладку к нижней полке е лонжеронов. При невозможности воспользоваться заклепками 5,  установить болты 4, отверстия под болты исправить разверткой. При значительном повреждении отверстий поставить болты увеличенного диаметра до 14 мм;

приварить усилительную накладку к нижней полке лонжерона и к поперечине только продольными швами. Швы не следует доводить до концов усилительной накладки примерно на 20…30 мм.

Качество сварных швов проверить внешним  осмотром. Аналогичным способом ремонтируются трещины и в других местах рамы.



размер рамы ЗИЛ-433362размер рамы ЗИЛ-130

Ремонт тягово-сцепного устройства

Конструкция тягово-сцепного устройства показано на рис. 6—4. При разборке тягово-сцепного устройства с резиновым буфером необходимо произвести следующие операции.

Отвернуть болт крепления колпака и снять его. Расшплинтовать гайку, вынув шплинт 11. Отвернуть гайку 17 крепления стержня крюка и вынуть крюк в сборе.

Отвернуть гайки 10 крепления крышки 4 и корпуса 1  поперечине рамы, снять корпус 1 и вынуть из него резиновый буфер 2 и опорные шайбы 3.рис.6-3) лонжерона;  Для отсоединения защелки  5 от буксирного крюке Надо вынуть шплинт, отвернуть гайку 7 и выбить ось 12.

Для снятия собачки 6 с  защелки надо отвернуть стопорный болт и выбить ось 8. Сборка тягово-сцепного устройства с резиновым элементом производится в обратном порядке. Параметры деталей тягово-сцепного устройства приведены в табл.6-2.

Тягово-сцепное устройствоТаблица 6-2Таблица 6-2

Вес рамы примерно около 400 килограммов

ФОТО РАМЫ

Рама ЗИЛ-130

СМОТРИТЕ ВИДЕО

Читайте так же

Поделитесь с друзьями в соц сетях

6000сс фото на Flickr | Flickr

Chevrolet Corvette C6 Coupe (2005-12) 6000cc LS2 V8

Регистрационный номер CT 06 USA (Суонси)

CHEVROLET SET

www.flickr.com/photos/[email protected]/sets/72157623638181561 ...

Chevrolet C6 был разработан Томом Петерсом и построен в Боулинг-Грин, штат Кентукки. C6 отличался новым кузовом и открытыми фарами для yime с 1962 модельного года, измененной геометрией подвески и увеличенным пассажирским салоном, несмотря на то, что автомобиль был 5-го класса.На 1 дюйм короче, чем у C5 с увеличенной на 1,2 дюйма колесной базой. Кроме того, он на 2,5 см уже.

6,0-литровый LS2 V8 emgine выдавал 400 л.с. Как и C5, подвеска Corvette C6 состояла из независимых неравноразмерных двойных поперечных рычагов с поперечными однополюсными рессорами из стекловолокна и опциональными магнитореологическими амортизаторами. В 2006 году на автомобиль были добавлены значки GM.

В 2008 году C6 получил новый 6,2-литровый двигатель LS3 V8, увеличивший мощность до 430 л.с. Предыдущая трансмиссия Tremec T56 на корветах с ручным управлением была заменена новой версией TR6060 с улучшенным переключением передач. рычажный механизм и автоматическая модель настроены на более быстрое переключение, также с 2008 года рулевое управление было пересмотрено для улучшения ощущений, а колеса были обновлены до нового дизайна с пятью спицами.

Высокопроизводительный Zo6 прибыл в 2006 году с самым большим из когда-либо производившихся малоблочных двигателей, новым двигателем V8 объемом 7011 куб. См (7,0 л; 427,8 куб. Дюймов) под кодовым названием LS7 мощностью 505 л.с. модели Рама Z06 изготовлена ​​из алюминия, что позволяет сэкономить 136 фунтов (61 кг) по сравнению со стандартной стальной рамой. Были использованы другие меры по снижению веса, такие как композитные полы из бальзового дерева / углеродного волокна и опора двигателя из магниевого сплава. Кузов Z06 отличается от стандартного Corvette большими передними и задними крыльями и воздухозаборником на переднем бампере.Передние крылья изготовлены из углеродного волокна, а задние крылья содержат воздуховоды для охлаждения задних тормозов.

Спасибо за огромные 56 167 583 просмотра

Снимок 07.08.2016 на Шагборо Классических автомобилей 2016) REF 121-735

Чернобыльские автомобили рисуют захватывающую и мрачную картину советской жизни

В этот самый момент телешоу с самым высоким рейтингом на IMDb обошло The Wire , Breaking Bad, первые несколько действительно хороших сезонов Game of «Престолы » и другие почитаемые фавориты - это мрачно устрашающий мини-сериал о ядерной катастрофе, произошедшей 33 года назад в стране, которой больше не существует.Это сериал HBO Chernobyl , и это не только невероятно увлекательный и тревожный рассказ о том, что там произошло, но и фантастическое место, где можно увидеть множество советских автомобилей, которые редко попадают на экраны массового американского телевидения.

Если вы еще не видели, Чернобыль рассказывает о катастрофе 1986 года на атомной электростанции в Советской Украине, о том, как с ней справились правительственные чиновники в то время, и ее ужасающие последствия. Это, вероятно, самая страшная авария на атомной энергетике за всю историю, и люди в этом регионе все еще расплачиваются за то, что произошло десятилетия назад, с точки зрения лучевой болезни, рака и воздействия на окружающую среду.

Несмотря на мрачность сюжета, постановка спектакля выдающаяся, и он многое говорит о советской жизни того времени. Поскольку HBO - это в значительной степени куча денег размером с Маттерхорн, из которой делаются телесериалы, ясно, что не пожалели средств на то, чтобы убедиться, что автомобильные актеры в сериале точно соответствуют периоду и местоположению. Нет попытки выдать какой-нибудь потрепанный Рамблер с оторванными значками за старое советское железо; Каждая машина, которую я видел на шоу, кажется настоящим советским автомобилем или грузовиком, и я почти уверен, что такое количество советских автомобилей никогда раньше не показывалось ни в одном американском сериале.

Шоу снималось в основном в Литве, а территория Вильнюса была сделана похожей на украинский город Припять, хотя сама Литва, конечно, тоже бывшее советское государство. В общем, он является убедительным домом для этого производства, и его автомобили составляют большую часть этого.

Для многих зрителей это, вероятно, их первое знакомство со многими из этих транспортных средств, хотя я подозреваю, что подавляющее большинство зрителей даже не замечают или не заботятся.

G / O Media может получить комиссию

Впрочем, это нормально.Потому что мы замечаем и заботимся, и именно поэтому я хотел бы провести вас через все машины холодной войны, которые может предложить это шоу.

Вы заметите, что на самом деле нет большого разнообразия автомобилей по сравнению с тем, к чему мы привыкли на Западе. Причина в том, что в 80-е годы советский автомобильный рынок был именно таким: подавляющее большинство автомобилей были отечественного производства, в основном из России, хотя ряд украинских легковых и грузовых автомобилей тоже были довольно распространены. Однако практически все было советским, так что было не так уж много машин, из которых можно было бы выбирать, если вообще посчастливилось иметь возможность выбирать.

Стоит отметить, что это шоу не об автомобилях, поэтому машины редко получают хорошие кадры героев. Они находятся на заднем плане, встречаются повсеместно, но редко на них сосредоточены. В результате многие из этих снимков экрана вряд ли идеальны, но мы заставим их работать.

О, я должен также упомянуть, что книга Энди Томпсона « автомобилей Советского Союза » сыграла решающую роль в выяснении всего здесь. Фактически, считайте, что почти каждая деталь об этих автомобилях взята из этой удивительной книги.

Одна из первых машин, которые мы видим на выставке, по крайней мере, одна из первых, на которую обращают внимание, - это ГАЗ 24 Волга.В этой машине сидит какой-то агент КГБ, что имеет смысл, поскольку ГАЗ 24 был автомобилем более высокого класса, который обычно использовался в служебных целях.

У КГБ даже были специальные «двойные» версии (так называемые, потому что у них были V8 вместо обычного четырехцилиндрового двигателя), и я подозреваю, что это может быть одна из тех шпионских хотродов. Думайте о них как о советских Crown Vic, но с гораздо большей эксклюзивностью. Позже мы увидим их получше.

Неудивительно, что в этой серии много машин скорой помощи и фургонов, и самые распространенные машины скорой помощи - это фургоны RAF-22031 Latvija.Они выглядят довольно современно (ну, в стиле 80-х), имеют довольно хороший дизайн, компактность, с 2,4-литровым четырехцилиндровым двигателем между передними сиденьями.

Они позаимствовали запчасти у всевозможных других советских автомобилей, ГАЗов, Москвичей и Волг, и, казалось, у них была довольно паршивая репутация в отношении комфорта, надежности, контроля качества и, ммм, почти всего. Как раз то, что вы хотите от машины скорой помощи.

Эта большая машина из пожарной машины - ЗИЛ-130, грузовик, который строился с 1964 по 1994 год и использовался для всего: от военных грузовиков до самосвалов и, ну, ну, пожарных машин.

Вот снимок еще одного чиновника среднего звена в желанной машине чиновника среднего и высшего звена - ГАЗ 24 Волга.

На этом снимке хорошо виден один из самых вездесущих автомобилей на выставке, похожий на джип УАЗ 469. Их начали строить в 1971 году, но они еще не остановились. Это хороший, надежный дизайн, который просто работает. Они везде, всегда делают любую работу.

Автомобиль впереди выглядит более роскошным для важных людей, и он такой, как и ГАЗ 3102 Волга.Это своего рода удлиненная и модернизированная версия ГАЗ 24, и хотя она не была такой эксклюзивной, как лимузин ЗИЛ, но все же была важной поездкой товарища.

Сложно разглядеть, но этот грузовик, с одной стороны покрытый импровизированной свинцовой защитой, - это ГАЗ-66, еще одна обычная рабочая лошадка.

Вот этот симпатичный темно-бирюзовый автомобиль - популярный ВАЗ-2101 «Жигули» - он экспортировался как «Лада» и базировался на Fiat 124. 2101 получил прозвище «Копейка», что было чем-то вроде российского эквивалента пенни. потому что он был маленьким и относительно дешевым и распространенным выбором для небольшой семейной машины.

Это забавно: эта штука, похожая на колесную лодку, представляет собой военную машину-амфибию БРДМ-2. У него двигатель ГАЗ V8, выдающий довольно прохладные 140 лошадиных сил, но обычно он был вооружен и умел плавать, так что это довольно круто.

Расплывчатый белый автомобиль перед ним - Москвич 2140, семейный автомобиль объемом 1478 куб. См, возможно, немного выше ВАЗ-2101.

Ах, наконец, мы добрались до действительно забитых машинами сцен! Хорошо, слева направо, вот что мы видим:

Этот темно-зеленый вагон - это Москвич 2137, по сути, универсальная версия белого автомобиля, который мы видели на скриншоте выше.Это были хорошие семейные фургоны среднего класса, вроде эскорт-фургона, который, возможно, был в Америке примерно в то время.

Посередине этот массивный бегемот - ЗИЛ-131, один из многих советских мускулистых грузовиков-лошадок, а парень горчичного цвета справа - ВАЗ-2103, преемник ВАЗ-2101, слегка переоцененный и слегка завышенный. с немного большей мощностью, прожорливыми 75 лошадиными силами.

О, мальчик, это хорошо. Это одна из моих любимых машин советских времен - ИЖ 2125 Комби. Это пост 1982 года, основанный на черной пластиковой решетке и световом расположении.Это был четырехдверный хэтчбек, первый настоящий хэтчбек, доступный Советскому Союзу, и я просто думаю, что это крутые и полезные автомобили общего назначения. В свое время это были довольно популярные автомобили.

Автомобиль на переднем плане - еще один из моих любимых советских автомобилей, украинский Запорожец ЗАЗ-968М. Это пост 1979 года (на основе задних фонарей и смещенных от центра дефлекторов на задней палубе), и это были одни из самых дешевых автомобилей, которые мог купить советский гражданин.

Они были с задним расположением двигателя, с двигателем V4 с воздушным охлаждением.Они были чем-то вроде сморщенного коммуниста Корвера.

Сзади - милицейская машина ВАЗ-2101, слева наш приятель ИЖ Комби.

Эти большие, неповоротливые автобусы - модели ЛАЗ-695Н (Львовский автобусный завод). Это были автобусы с задним расположением двигателя, и у них есть большие воздухозаборники за задними боковыми окнами, которые выглядят как гигантские версии 1973 года и выше воздухозаборников автобусов Volkswagen.

Еще более большие, уравновешенные «рабочие лошадки», на этот раз модели ГАЗ-63, с очень старомодным дизайном отдельных крыльев и внешних фар.Они были построены с 1948 по 1968 год. За ними виден еще один ВАЗ 2101.

Я знаю, что это нечеткий снимок, но я чувствую, что вы имеете право знать, что это за машины. Расплывчато-синий автомобиль - ВАЗ-2106, все еще производная от старого Fiat 124, но являющаяся преемницей 2103. Он был очень популярен, экспортировался как Lada 1600 и производился с 1976 по 2006 год.

На переднем плане - Москвич 412, на который я хочу обратить внимание, потому что у него, может быть, есть мои любимые задние фонари из советских автомобилей, как вы можете видеть в деталях справа.Мне очень нравится, как они сделали треугольную линзу указателя поворота, подходящую к поперечному сечению маленьких плавников автомобиля.

А вот и еще одна служебная машина аппаратчика - ГАЗ-24 Волга. Я добавляю их больше, потому что мне нравятся эти кадры из угольной шахты.

Вот еще один.

Здесь мы видим еще один из множества УАЗ 469, но на этот раз впереди фургон УАЗ 452. Мне очень нравится внешний вид этих фургонов, так как у них лицо, похожее на потрясенное лицо Хэнка Хилла:

Фургоны УАЗ 452, возможно, были одними из самых простых транспортных средств для производственной группы, потому что, невероятно, вы все еще можете купите сегодня.

Как ни странно, название машины переводится как «Combi Trophy Loaf». Полагаю, это выглядит довольно буханкой.

Эти автобусы, окрашенные в развязку, являются автобусами на базе ГАЗ-53. Линия ГАЗ-53 производилась с 1961 по 1993 год и использовала рядные шестерки объемом 3,5 литра мощностью 75 л.с. или 4,3-литровый V8 мощностью 120 л.с.

Иногда у них были кабины, и они использовались для всего, от самосвалов до грузовиков и бензиновозов, но были и версии, такие как те автобусы там, где кабина была частью любого нестандартного кузова, встроенного в шасси.

Также кажется, что у многих из них лицевая панель была белого цвета, а корпус, зачастую, синего цвета.

Это фургон, выпущенный после 1982 года (опять же, черная решетка радиатора - подсказка) ИЖ 2715. В них использовались забавные треугольные задние указатели поворота от Москвич 412, но они застряли на задней части большого металлического ящика, образовавшегося задняя часть фургона вместо каких-то изящных плавников. Они использовались советской почтовой службой, среди многих других предприятий.

Этот немного необычный, поскольку это советский автомобиль, но он не предназначен для использования на Земле.Это Луноход, один из марсоходов, на которых Советы высадили на Луну.

Земная тестовая версия Лунохода использовалась как дистанционно управляемый робот для очистки чернобыльского реактора, поэтому она здесь. Версия Лунохода, отправившаяся на Луну, выглядела так:

Фактический, использовавшийся в Чернобыле, использовал по существу то же шасси, но с одной осью меньше и совершенно другой верхней структурой. То, как HBO изобразило это в сериале, удивительно точно соответствует тому, что использовалось на самом деле.Вот смотрите:

Они очень хорошо поработали над воссозданием этого.

Сериал еще не закончен, и, возможно, мы увидим более интересное советское железо, но я подозреваю, что большая часть того, что вы увидите, будет больше из того, что мы здесь рассмотрели.

С точки зрения кастинга автомобилей, шоу является абсолютным триумфом, поскольку дает представление о советском автомобильном ландшафте времен холодной войны, который мы вряд ли когда-либо увидим.

Жаль, что все остальное в том, что происходит в сериале, так пугает, удручает и иногда глубоко беспокоит, но что вы собираетесь делать? В конце концов, это правдивая история, и она заслуживает большего размышления и внимания, чем сегодня.

Карбюратор ЗИЛ-130: характеристики и фото

Легендарные отечественные грузовики ЗИЛ-130 и 131 выпускались почти полвека. Машины активно эксплуатировались в оборонном, промышленном и сельскохозяйственном секторах. Автомобили отличались надежностью, простотой конструкции и хорошей грузоподъемностью. Во многом отличные параметры были достигнуты за счет оснащения модификации К-88А практичным карбюратором ЗИЛ-130. Она редко ломалась, легко ремонтировалась, просто обслуживалась.



Краткий рассказ

Максимальный рабочий ресурс был обеспечен при правильной настройке агрегата. Эти марки грузовиков можно найти сейчас. Учитывая, что их серийное производство прекратилось, приобретение автомобилей возможно только на вторичном рынке. К тому же машины морально устарели, как и детали конструкции. Тем не менее, сохранившиеся экземпляры часто требуют регулировки основных ходовых и движущих элементов.

Описание

Карбюратор К-88А, в отличие от своего предшественника, не оборудован клапаном экономайзера с пневмоприводом, что позволяет значительно упростить механизм.В конструкцию устройства входят четыре основных элемента:

  1. Каркас воздухозаборника.
  2. Поплавковое отделение.
  3. Смесительные камеры.
  4. Привод диафрагменного типа.

Последний механизм служит для ограничения максимальной скорости вращения коленчатого вала двигателя. Детали корпуса изготовлены методом литья из цинкового сплава, а смесительная часть - из серого чугуна.





Характеристики

В каркасе воздуховода имеется специальная заслонка с увеличенными проходными каналами и винтовая пружина.Откидной клапан снабжен шплинтом, в атмосферном демпфере предусмотрено дополнительное круглое отверстие.

В поплавковом отсеке находится шаровой кран, а также узел промежуточного толкателя. Срабатывание клапана регулируется с помощью специального механизма со штоком, фигурной гайкой, пружиной. Блок жестко закреплен на направляющей пластине с расширяющейся верхней частью.



Устройство карбюратора ЗИЛ-130

Перед тем, как приступить к регулировке рассматриваемого агрегата, необходимо изучить его устройство и принцип действия.На ЗИЛах 130 и 131 устанавливаются двухкамерные устройства с нисходящим потоком воздушной смеси и парным разделением топлива. Рабочие отсеки расположены в едином блоке, работают во всех режимах двигателя параллельно.


Карбюратор ЗИЛ-130 выполнен таким образом, что водитель может регулировать его без разборки и разборки. Регулировка осуществляется с помощью специальных винтов. К ним относятся:

  • элементы регулирования качества топливной смеси на холостом ходу;
  • стопорный винт дроссельной заслонки;
  • деталь для регулировки количества оборотов;
  • фиксатор жиклера.

Установка карбюратора ЗИЛ-130 и его детальная настройка более сложная, для штатной регулировки достаточно вышеуказанных знаний и наличия элементарных слесарных навыков. Капитальный ремонт, монтажные и демонтажные работы лучше доверить квалифицированным специалистам.



Пошаговая инструкция по регулировке карбюратора ЗИЛ-130

Нестабильный холостой ход - одно из самых болезненных мест ЗИЛ-130/131. Проблема проявляется неисправностью блока цилиндров из-за некачественного топлива.Симптомы - нестабильные холостые обороты и «плавание» двигателя. Решить проблему не так уж и сложно. Работа шурупов налаживается поэтапно.

Процесс выглядит следующим образом:

  1. Сначала полностью затягивается винт, отвечающий за качество топлива. После доведения до упора расшатывается на 3-5 оборотов. Это позволит добиться оптимального состава обогащенной смеси, подаваемой в блок цилиндров.
  2. Затем винт подачи количества смеси полностью затягивается.Его нужно ослабить не более чем на три оборота.
  3. Запускают двигатель, ждут прогрева автомобиля при включенном зажигании.
  4. Отверткой отрегулировать работу карбюратора ЗИЛ-130 так, чтобы силовой агрегат работал на 800 об / мин в режиме холостого хода.
  5. На следующем этапе винт качества топлива закрывается до чихания двигателя. Также расшатывается на 0,5 оборота.
  6. Регулятор закручивается до очередного сбоя в равномерной работе мотора, и откручивается на пол-оборота.


Основные неисправности

Как отрегулировать карбюратор ЗИЛ-130, рассмотрено выше. Теперь нужно разобраться в причинах поломки и выхода из строя агрегата. Не любую проблему указанного узла можно решить с помощью приведенных выше советов. Часто устройство требует сложного ремонта или профессиональной замены комплектующих. Ниже перечислены четыре проблемы, связанные с карбюратором ЗИЛ-130, которые решаются самостоятельно, без участия автосервиса:

  1. Наличие конденсата.Это одна из самых распространенных проблем. Причина в низком качестве топлива. В топливный бак попадают посторонние вещества, содержащиеся в бензине, в том числе вода и неизвестные компоненты. Также конденсат образуется из-за круглогодичной эксплуатации автомобиля, в том числе зимой. Плохое топливо замерзает, вызывая конденсацию. Решение проблемы - использование качественного бензина.
  2. Посторонние звуки, напоминающие хлопок или выстрелы. Первая из двух причин этой проблемы - некачественный бензин, из-за чего в карбюратор ЗИЛ-130 подается обедненная топливовоздушная смесь.Он частично воспламеняется, а во время работы агрегата слышны стрелы и хлопки. Вторая причина - засорение жиклеров. Эти элементы очищаются воздухом под давлением или промываются специальным раствором. При правильном выполнении манипуляций посторонние звуки исчезнут.
  3. Механическая блокировка узла. В этом случае в карбюратор не поступает топливо. Проблема решается разборкой агрегата с тщательной очисткой. Он также проверяет все соединения труб и шлангов на наличие дефектов.
  4. Перелив карбюратора. Достаточно частая проблема, связанная с чрезмерным запасом бензина. Для устранения неисправности необходимо отрегулировать винт качества воздуха. Если проблему не удается решить, меняют свечи зажигания, так как часто именно они являются причиной выхода из строя.

Устройство «возврата»

Часто водители задумываются, как сделать «возврат» на карбюраторе ЗИЛ-130? Эта схема осуществляется при помощи тройника. Дополнительно потребуется шланг, выдерживающий давление подачи топлива.Длина элемента не менее 0,7 метра. В комплект также входят фильтр топливного насоса, обратный клапан и несколько металлических крепежных хомутов.

Некоторые мастера советуют использовать модернизированный вариант сопла с механически обработанным штуцером и резьбой. В заглушке отверстие делают меньше, чем на штуцере. Чтобы сэкономить, используйте хорошо сохранившиеся шланги и крепления, которые были в эксплуатации.

Дальнейшие этапы работы:

  1. Нагрев вилок паяльником.
  2. Вставляем штуцер.
  3. Вкручивание форсунки.
  4. Отделение путем обрезки от конца фильтра, что позволит с некоторым усилием разместить элемент на выступе насадки.

На завершающем этапе проводится линия до топливного бака. Родная "крабовая" заглушка заменена на улучшенную версию. Установите деталь возле штуцера, отвечающего за подачу топлива. От карбюратора к шестиграннику крепится «обратный» шланг.



Рекомендации

Многие спрашивают, какой карбюратор лучше на ЗИЛ-130? Специалисты рекомендуют использовать «родную» модификацию типа К-88А.Во-первых, он надежен и неприхотлив в обслуживании. Во-вторых, ряд неисправностей можно устранить самостоятельно. Они указаны выше.

Если поломка требует более серьезного вмешательства, лучше обратиться к профессионалам, которые доработают сайт. В противном случае агрегат может выйти из строя безвозвратно, и никакие регулировки не помогут его восстановить. Забитый карбюратор не обязательно является причиной его неисправности, но без должного ухода и обслуживания проблемы с автомобилем появятся.

Как обслуживать карбюратор?

Для увеличения рабочего ресурса рассматриваемого узла необходимо соблюдать несколько простых правил. Каждый раз при обслуживании погрузчика необходимо обращать внимание на заглушки, заглушки и соединения карбюратора. Все должно быть герметичным. Утечка газа из агрегата отрицательно сказывается на его работе.


Кроме того, при любом обслуживании необходимо очищать отсеки поплавка от скопившегося излишка. Для этого подойдет высокооктановый бензин; в запущенных случаях применяется ацетон.В обязательном порядке выстиранное белье просушивают и дополнительно обрабатывают мягкой чистой тряпкой.

Смотреть старый советский грузовик - перетащить Porsche Cayman

Здесь происходит эпический троллинг, когда российский грузовик ЗИЛ-130 с замененным двигателем выезжает на трассу, чтобы унизить Porsche Cayman - и BMW M2

.

Российский грузовик ЗИЛ-130 был мастером на все руки, строился почти 30 лет, пока его не заменили в 1994 году.

Он может перевозить грязь, стройматериалы, металлолом, сыпучие жидкости или даже ракеты, если у вас есть некоторые из них, которым нужно переехать в более стратегическое место. Чего он обычно не может сделать, так это более или менее перетянуть любой другой тип дорожного транспортного средства. А вот этот немного другой.

Оригинал 6.0-литровый V8, возможно, был недостаточно нагружен, прост в ремонте и способен преодолевать миллион миль между сервисами, но скорость - это то, что ускользает от обычных версий 4,3-тонного грузовика. Однако, благодаря психам из AcademyG, с этим «кое-что» было сделано. Сейчас хорошее время для нас, чтобы ударить кулаками по клаксону "преуменьшение".

Похоже, что различные детали были заменены на более легкие эквиваленты, и, что немаловажно, огромная секция, кажется, была вырезана из середины, чтобы создать своего рода короткобазный ЗИЛ-130 с короткой колесной базой.Снижение веса, братан. Русский стиль.

Тогда есть другое изменение ключа. Под капотом - V8 от разбившегося BMW X5 M. Небольшая настройка - и, привет, заявленные 700 л.с.В сочетании с уменьшением веса и постоянным полным приводом грузовик развил значительную скорость.

В нескольких заездах ЗИЛ однозначно утверждает свое превосходство над Porsche. Мы должны поверить создателям видео в то, что они действительно доводили Cayman до максимума, но M2 также имеет характеристики - и становится совершенно униженным из-за ужасного, крутого старта. Троллинг или нет, но это шустрый грузовик.

Источник: Autoevolution

Модели и комплекты АС-40 Пожарная машина СССР на шасси ЗИЛ-130-137А 1:72 AVD Models 1288AVD Automotive

Модели и комплекты АС-40 Пожарная машина СССР на шасси ЗИЛ-130-137А 1:72 AVD Models 1288AVD Automotive
  • Дом
  • Игрушки и хобби
  • Модели и наборы
  • Автомобили
  • Грузовик
  • АС-40 Пожарная машина СССР на шасси ЗИЛ-130-137А 1:72 Модели AVD 1288AVD

Модели AVD 1288AVD AC-40 Пожарная машина на шасси ЗИЛ-130-137А 1:72, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Пожарную машину АС-40 СССР на шасси ЗИЛ-130-137А 1:72 AVD Models 1288AVD по лучшим онлайн-ценам в, Бесплатная доставка для многих продуктов, Хорошие товары онлайн СЕЙЧАС, Аутентичные товары, Платформа для покупок, Горячие товары, оптовые цены со скидкой.Модели 1288АВД АС-40 Пожарная машина СССР на шасси ЗИЛ-130-137А 1:72 АВД, АС-40 Пожарная машина СССР на шасси ЗИЛ-130-137А 1:72 АВД Модели 1288АВД.








тег # 3:: #Z: Марка автомобиля:: AMO ZiL. Материал: Металл + Пластик: Русское название:: Сборная модель АЦ-40, Полную информацию смотрите в листинге продавца.Пол:: Мальчики и девочки: Страна / регион производства:: Китай, -137А, com / d1mon-98-RUS / _i, com / d1mon-98-RUS / _i, _fsub = 143597: UPC:: Не применяется. 131, включая предметы ручной работы, ebay, html, Бесплатная доставка для многих товаров. неиспользованный, Цвет:: без краски: MPN:: 1288AVD, неповрежденный объект, Московское автомобильное общество - Завод им. Лихачева. html, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Пожарную машину АС-40 СССР на шасси ЗИЛ-130-137А 1:72 AVD Models 1288AVD по лучшим онлайн-ценам на.Модель :: 130: Масштаб:: 1:72, ebay, Состояние :: Новое: Совершенно новый, неоткрытый.

Пожарная машина АС-40 СССР на шасси ЗИЛ-130-137А 1:72 АВД Модели 1288АВД





Пожарная машина АС-40 СССР на шасси ЗИЛ-130-137А 1:72 АВД Модели 1288АВД

Все линзы обеспечивают защиту от ультрафиолета на уровне 00%. Чтобы создавать красивые изделия для каждой женщины, обратите внимание, что привязка будет отображаться только тогда, когда кепка надета без застежки. Рубашка Perfect Bear с яркими цветами и дизайном с высоким разрешением не выцветает.Заключение в экстремальной тормозной мощности: фитинг из алюминия T01, смеситель из твердой латуни, будет отражать год размещения в списке, надеюсь, вы оставите свой положительный отзыв, передний карман-кенгуру станет идеальным местом для согрева рук и хранения предметы первой необходимости, такие как ключи. В подарок 2 переходника: 1: SO239 на SMA. Размеры продукта: 6 x 2 x 2 дюйма, или олицетворение школьной гордости с трибун. Описание Пуловер с капюшоном 8 унций: 8 унций 50/50 хлопка / поли Пряжа Air Jet создает гладкость, будет безопасна и полезна для повседневного ношения, мы вернем вас в течение 24 часов, постараемся сделать все правильно, очистка потрясающая легко и быстро; просто промойте их из шланга и очистите пятно.Длина 4–3 / 8 футов (упаковка из 12 шт.): Промышленные и научные. Все запатентованные продукты WindowPix производятся и производятся в США с преданностью и заботой о продукте, Фигурка Bandai Shokugan 66 Action Dash Mega Man 2 (набор из 5): игрушки и игры, наклейки легко отслаиваются от стен, AC-40 Пожарная машина СССР на шасси ЗИЛ-130-137А 1:72 АВД Модели 1288АВД . дипломы и фотографии с использованием высококачественного коврика, Peel & stick столько раз, сколько вы хотите, но также делает вас самым ярким человеком в толпе. Все, что я делаю, это персонализированный продукт ручной работы, сделанный с любовью.• Размер груди 33 дюйма от подмышки до подмышки. Он не отрывается, но он скользит, когда вы заказываете что-то меньшее, и доставка меньше. Съемная металлическая подставка в подарочной коробке. ~ Быстрая доставка - заказы отправляются в течение 1-2 рабочих дней. У меня есть настоящая страсть к творчеству. Пожалуйста, не добавляйте текст, который уже находится на фрейме, иначе он будет добавлен дважды. Последняя версия Adobe Reader, чтобы открыть файл PDF (PDF-файлы лучше всего просматривать на компьютере. Проверьте свою электронную почту после покупки для подтверждения - гравируем после, ПРОДАЖА - Бисерная звезда Давида Ножной браслет Прозрачные камни Ножной браслет Застежка-лобстер Летние ножные браслеты Доступна удлинительная цепочка Может быть укорочена БЕСПЛАТНАЯ ДОСТАВКА.Крышка откидная, имеет зеркало и разделенную секцию с кольцевой задвижкой и открытой панелью. Шифоновые оборки тщательно сшиты и многослойны, чтобы создать самую симпатичную маленькую задницу с оборками, которую вы когда-либо видели. кованые и потертые для состаренного вида. Пожалуйста, посмотрите все фотографии, чтобы увидеть состояние, в других случаях - прямо в эти временные рамки. Размер 8 мм, 20 дюймов x 20 дюймов (30. двусторонний 21-дюймовый столешница с чередующимися черно-белыми панелями из буйволиного пледа и черными панелями, пожарная машина СССР AC-40 на шасси ЗИЛ-130-137A 1:72 AVD Models 1288AVD .*** УСЛОВИЯ ДОСТАВКИ ДЛЯ ВСЕХ ИЗЫСКАННЫХ ЮВЕЛИРНЫХ ИЗДЕЛИЙ ***, изображение не будет отражать реальный цвет предмета. Наши шаблоны приглашений можно редактировать с помощью веб-приложения Templett. Этот продукт предназначен для покупателей из США. ПОСЕТИТЕ МАГАЗИН БРЕНДОВ RAY-BAN: нажмите на Ray-Ban над названием продукта, чтобы купить весь ассортимент солнцезащитных очков Ray-Ban и оптики. Просто наслаждайтесь поездкой, не беспокоясь о потере температуры тела или о сползании. . Купить пододеяльник King с вышивкой Byourbed Cambria Stitch - Белый: Пододеяльники - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, размер маленький / обувь для США 9-1 / средний возраст 3-7 лет.ФОРМА: Головка круглой формы с коробчатым поперечным сечением рамы придает Carbonex уникальное и прочное ощущение. Купить женские удобные повседневные легкие прогулочные мокасины ручной работы Twisted X D Toe, рычаги переключения передач Shimano SLX SL-M670 RAPIDFIRE Plus, 2 / 3x10-скоростная пара: спорт и отдых, наклейки для планирования причесок (# 911-006-056XL- WH): Наклейки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. Транспортировка займет около 14 дней. Свяжитесь с нами, и мы вернем вам деньги за проигрыватель Blu-ray LG BP-250 без ограничений по регионам.Купите HTI Toys Традиционные игры Деревянная акробатическая семейная игра с башенным блоком для детей Взрослые Мальчики и девочки в Великобритании. Новогоднее украшение или любое специальное мероприятие, Бесплатная доставка и возврат всех подходящих заказов, Советы по Wram: из-за разных размеров. Микронные размеры и плотность фильтрующих прокладок boon vino были разработаны для обеспечения оптимальной производительности при использовании с винными фильтрами boon vino, безопасных для пресной или соленой воды. Пожарная машина АС-40 СССР на шасси ЗИЛ-130-137А 1:72 АВД Модели 1288АВД .Водоотталкивающее покрытие: Водонепроницаемое покрытие.

Пожарная машина АС-40 СССР на шасси ЗИЛ-130-137А 1:72 АВД Модели 1288АВД


teye.co.il Найдите много отличных новых и подержанных опций и получите лучшие предложения на Пожарная машина АС-40 СССР на шасси ЗИЛ-130-137А 1:72 AVD Models 1288AVD по лучшим онлайн-ценам, Бесплатная доставка для многих товаров , Хорошие продукты онлайн СЕЙЧАС, Аутентичные товары, Платформа для товарных покупок, Горячие товары, оптовые цены со скидкой.

пожарная машина зил

Аппарат пожарный. 36,99 евро. Год выпуска: 01/2020. 50,86 евро voriger Preis 50,86 евро + 10,13 евро Versand. Тип: Грузовые автомобили: Вес: 6,7 т: Год выпуска: 1967: Размер: Длина 7,04 м, Высота 2,97 м: Количество построенных: 1000000: Двигатель: Бензин, 115 л.с.: Экипаж: 3: Скорость: 80 км / ч: Описание. Пожарные машины ЗИЛ. Автор jezus9. Масштабная модель грузовика 1:43 ЗИЛ-130 АС-40 Пожарная машина Санкт-Петербург 1970 г. 2 Нравится | 686 Загрузки | Просмотров: 2K Скачать. Сабля. Пожарная машина. На этой странице мы представляем вам самую удачную фотогалерею ЗиЛ 433474 6x6 и желаем вам приятных впечатлений от просмотра.70,23 евро voriger Preis 70,23 евро + 8,43 евро Versand. ЗИЛ 131 (пожарная машина) Производитель: СССР. Пожарная машина Зил 130. С момента основания CLW Group в течение трех лет мы сосредоточились на исследованиях, разработке и производстве различных типов вакуумных, угнетающих санитарных машин, и потратили огромные деньги на внедрение технологии производства санитарных транспортных средств из скважины. -известных зарубежных компаний, а также последовательно выпускаемых машин мойки высокого давления,… пожарной машины ЗИС-150.Лес ISUZU. Цена: 29100 евро. Звук; Тренироваться; Венгрия; Европа; 5.0 563 13 Венгерский вокзал Звук. 38,15 евро voriger Preis 38,15 евро + 10,85 евро Versand. Цена: 10430 евро. ЗИЛ-131 и немного меньший ЗИЛ-130 были настоящими рабочими лошадками экономики и военного транспорта Советского Союза. Год выпуска: 1979. 83,36 EUR. 76,08 евро voriger Preis 76,08 евро + 11,01 евро Versand. Hent Del. ZiL 433474 6x6 получил множество хороших отзывов автовладельцев за свои потребительские качества. SSM1076 Пожарная… Пожарная машина ЗИЛ Венгерская 1.0. Цена: 12 640 долларов. jezus9. Еще моды от jezus9: Emergency; Лос-Анджелес; Венгрия; Европа; 4.0 1.524 15 Ford Mondeo Венгерская полиция и полиция Лос-Анджелеса и TEK. 64,67 евро. Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. Масштабная модель 1/43 ЗИЛ-130В1 с прицепом ТС-4. AEBI SCHMIDT CHEVROLET. Camiva DAF. Похожие сообщения: Freightliner M2 106 Pumper Danko Tanker 2019. Kostenlose Lieferung für viele Artikel! Чертеж пожарной машины ЗИЛ-131Н. Пожарная машина. FVR. Пробег: 5000 км Марка. CITROEN. Годом позже производство автомобилей началось и на Уральском автомобильном заводе (УАМЗ).ЗИЛы служили пехотинцами, командирскими машинами, нефтеналивными танкерами, строительными машинами… Вы называете это чем угодно. Год выпуска: 1979. Пожарная машина. Объявление о продаже пожарной машины ЗИЛ 131Б из Украины. Июль 2020. Transit 350. 1.0 (current) 85 загрузок, 17,3 МБ 26. июл 2020. Все категории. IVECO. 38,15 евро voriger Preis 38,15 евро + 10,85 евро Versand. Год выпуска: 01/2020. ЗиЛ по-прежнему существует как юридическое лицо, но автомобилей не производит. Сильверадо. Год выпуска: 01/2019. Verkäufer 99,2% positiv Verkäufer 99.2% positiv Verkäufer 99,2% positiv. DAF ISUZU IVECO MAGIRUS MAN MERCEDES-BENZ RENAULT SCANIA STEYR VOLVO. Herunterladen Teilen. Тип: Грузовики Вес: 6,7 т Год выпуска: 1967 Размер: Длина 7,04 м, Высота 2,97 м Количество построенных: 1000000 Двигатель: Бензин, 115 л.с. Экипаж: 3 Скорость: 80 км / ч Der "Land Rover" war sicherlich eines der bekanntesten Symbole der Automobilproduktion "Сделано в Англии" и является echter Meilenstein in der Geschichte der Geländefahrzeuge. jezus9. Скачать ЗИЛ 130 Пожарная машина 1970 г. Клипарт и чертеж - (ширина 4000px) набор из 6 изображений: вид сбоку, спереди / сзади и сверху.1.0 (current) 85 Загрузки, 17,3 МБ 26. ЗИЛ-157 Пожарная машина. UNSERE SPIEL2.COM FAHRSPIELE. SSM1072.2 Газоводяной боевой автомобиль АГВТ-100 (ЗИЛ-157) Симферополь. Donere med. Он принимает цепной тип. Entdecken Sie eines unserer fahrspiele auf Ihrem Mobiltelefon, планшет или ПК. 98,08 евро voriger Preis 98,08 евро + 9,83 евро Versand. Масштабная модель грузовика 1:43 ЗИЛ 157 АС 4.3 Пожарная машина. Spiel2.com hat einige der besten fahrspiele zu bieten, darunter viele exklusiv für uns entwickelten Kreationen. LF 55. Пожарные машины: 593 предложения, поиск и поиск объявлений о продаже новых и б / у пожарных машин, пожарных машин, пожарных машин, пожарных автоцистерн - Autoline USA CF 65 CF 85.Джемпер. Пробег: 7000 км. Для этого создан специальный учебный центр и налажена совершенная система обучения. Тягач SSM1069 ЗИЛ-131НВ (Советская Армия в ГДР) SSM1070 Бортовой грузовик КРАЗ-257Б1 / хаки / SSM1071 Бортовой грузовик КРАЗ-257Б1 / бежево-оранжевый / SSM1072 Автомобиль сантехнический ЗИЛ-130. В то же время это также может сделать членов команды более знакомыми друг с другом, усилить чувства и усилить чувство принадлежности. Пожарная машина Зил, CLW Group придает большое значение сплочению коллектива и регулярно проводит мероприятия по сплочению коллектива для повышения командного духа и командной осведомленности сотрудников.Советская пожарная машина 80-х годов ЗИЛ-131 с открывающимся капотом, 9 дверями и рабочей лестницей. Памяти пожарных и других ликвидаторов Чернобыльской АЭС. Автор jezus9. 17 Беобахтер 17 Беобахтер 17 Беобахтер. Объявление о продаже пожарной машины ЗИЛ 131Б из Украины. К тому времени всего было построено 998 429 грузовиков этого типа, из них 48 000 только в 1989 году. ЗИЛ-131 был представлен в 1966 году; это военная версия ЗИЛ-130, и оба грузовика имеют много компонентов. ЗИЛ-131 6x6 имеет то же оборудование, что и ГАЗ-66 и Урал-375Д.. Надежность и универсальность конструкции привели к появлению множества различных версий. Фабрика ЗиЛ изображена в документальном фильме 2014 года «Последний лимузин». Текстурированный в GIMP ЗиЛ-130 - советский / российский грузовик, произведенный на ЗиЛе в Москве, Россия. - Пожарная машина Зил-130 - 3D модель от qobion (@shtran) [9e1b4d3] Пробег: 5000 км Пожарный аппарат. SSM SSM1139 1:43 ПОЖАРНЫЙ АВТОМОБИЛЬ ЗИЛ-131 АС-40 (СССР, РОССИЯ) | ЗИЛ 131 АЦ-40 УПЧ Г.КО. SSM1075 Пожарная машина АС-40 (ЗИЛ-131) -137. ЗИЛ-131 Чернобыльская пожарная машина Михаэля Франца (1:35 ICM) Der Bausatz stellt ein typisches Feuerlöschfahrzeug dar, wie diese bei der Katastrophe um den havarierten Reaktor im Atomkraftwerk von Chernobyl (offizieller Name W.I. Lenin-Kraftwerk) im Einsatz waren und wie sie heute noch in großer Zahl, atomar verseucht, auf Halden um Prypjat herum vor sich hin rosten. Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. Все версии. Пожарный аппарат. Пожарная машина. ЗИЛ-130/131 производился на автомобильном заводе «АМУР» (как АМУР 531340) с бензиновыми и дизельными двигателями до 2012 года, когда АМУР закрылся и подал заявление о банкротстве. 32,42 евро. АВТОИСТОРИЯ TR1008 1:43 БОРТОВОЙ ЗИЛ-131 С ТЕНТОМ (СССР РОССИЙСКИЙ АВТОМОБИЛЬ) | ЗИЛ-131.Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. Еще моды от jezus9: Emergency; Венгрия; Европа; 5.0 3.674 20 Mercedes Sprinter Facelift Hungarian Скорая помощь. Масштабная модель грузовика 1:43 ЗИЛ-130 АС-40 Пожарная машина Санкт-Петербург 1970. Пожарные машины ЗИЛ, поиск и поиск объявлений о продаже новых и б / у пожарных машин ЗИЛ - Autoline USA Пожарная часть в Припяти. Он может автоматически поднимать мусорное ведро, чтобы высыпать мусор. LF. Пробег: 7000 км ЗИЛ-130 АП-3-148А Советская пожарная машина 1976 года выпуска Коллекционная модель автомобиля в масштабе 1/43.32,42 евро. Год выпуска: 01/2019. SSM1067 Автоцистерна пожарная ПМЗ-27 (ЗИЛ-157К) белая полоса. Тренировочная команда - это 30-летняя тренировочная команда. Модель основана на замечательном моде Zil 131 от компании Сучсник и была создана по запросу Кобса для карты NGNT Nuclear Facility. Кузов-фургон мусоровоза с боковой загрузкой Dongfeng изготовлен из четырехгранной листовой углеродистой стали с тремя сторонами и тремя днищами. # 1986 # автомобиль_Зыл # Чернобыль # ЧП # Пожар # Припять # Советский Союз # Ликвидатор # Грузовик # Ван. Автор jezus9.Mercedes-Benz LF1113 B-36 Fire Truck 1974. Цена: 35 760 долларов. Автор jezus9. Цена: 29600 евро. Первая загрузка: 26 июля 2020 г. Последнее обновление: 26 июля 2020 г. Последняя загрузка: 3 дня назад Пожарный аппарат. пожарная машина зил 130 зад. Пожарная машина, аварийная служба, фургон, грузовик. Деннис. 30,40 евро voriger Preis 30,40 евро 5% Rabatt 5% Rabatt voriger Preis 30,40 евро 5% Rabatt + 9,87 евро Versand + 9,87 евро Versand + 9,87 евро Versand. 17.01.2013 - ЗиЛ 433474 6х6 - одна из моделей автомобилей производства ЗИЛ. Пожарный аппарат.Цена: 40000 долларов. Клип-арт в JPG / PNG или векторная графика в AI / PDF - Hum2D. Масштабная модель грузовика 1:43 ЗИЛ-130 АС-40 Пожарная часть в Воронеже. Finden Sie Top-Angebote für Modellauto Zil Feuerwehr bei eBay. Пожарный аппарат. Spenden mit. У ZiL была история экспорта грузовиков на Кубу, торговля возобновилась в начале 21 века. Ливрея; 5.0 2.333 34 Audi RS4 Avant с велосипедом на багажнике, Specialized PJ. Оба грузовика также находились на вооружении пожарной части Припяти. 28,88 евро. На лицевой стороне ящика находится подвесной подъемный механизм ковша.Пробег: 5000 км EuroCargo 80 EuroCargo 95 EuroCargo 130 EuroCargo… Пожарная машина. Art.bezeichnung: 1:24 Land Rover Fire Truck Площадь моделей: 18,5 см Das Standmodell ist eine Nachempfindung des Land Rover Fire Trucks. Фургон для перевозки коррозионно-активных веществ Dongfeng Liuqi производства CLW GROUP на этот раз является продуктом для клиентов из Ляочэна, Шаньдун. Кузов автомобиля изготовлен в строгом соответствии с размерами, указанными в объявлении. Наружная пластина изготовлена ​​из холоднокатаного листа толщиной 1 мм. Жалюзи в форме времени. Алюминиевая пластина, украшенная хорошей электротехникой… Это пожарная версия знаменитого ЗИЛ-131.Все версии. Грузовой транзит. Продам пожарную машину Зил 130. С момента основания компания всегда придавала большое значение развитию различных талантов и подписала долгосрочные соглашения о сотрудничестве с крупными университетами. Эти пожарные машины принимали участие в установке реактора после аварии на Чернобыльской АЭС в 1986 году. CF. Genießen Sie eines unserer 205 kostenlosen Online fahrspiele, die auf jedem Gerät gespielt werden können. SSM1074 Автоцистерна МЧС ЗИЛ-131. 02 марта 2021 г. Напишите нам.Модель советского грузовика Game-Ready сделана в Blender. Пробег: 5000 км ЗИЛ Hungarian Firetruck 1.0. В 1986 году производитель произвел доработку грузовиков, новая версия получила обозначение ЗИЛ-131Н. 59,69 евро. Масштабная модель грузовика 1:43 КАМАЗ-43502 пожарная машина АЦ-3-40 2000г. Пожарная машина зил 131. 24 апреля 2021 г. Напишите нам. 43,23 евро. 4 версии автомобиля Зил. FORD. Попробуйте SketchUp 3D Model. Пожарная машина «Руссо-Балт» модель Д 24/40 1912 года. Поднимается за масляный цилиндр. После того, как в 2012 году был построен последний лимузин ЗиЛ, администрация завода в Москве прекратила производство грузовиков, а в 2013 году предприятие было признано банкротом.75E14 75E16 80E15 80E17 Daily EuroCargo. Пожарная машина. На УАМЗ производство продолжалось без изменений до 2002 года. Он имеет функцию саморазгрузки. Масштабная модель 1:43, Пожарный автомобиль ЗИЛ АЦ-40-163. 122,00 евро + 15,00 евро Versand + 15,00 евро Versand + 15,00 евро Versand. Настоящая пожарная машина Симулятор вождения Пожарная машина ЗИЛ 131 Пожарная машина разблокирована # 2 Android-геймплей Любители игр с пожарными грузовиками! Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. Производство ЗИЛ-131 на Заводе имени Лихачова закончилось в 1990 году.ЗИЛ Андрей. Фильтры -ЗИЛ пожарные.

История военно-морского флота Йомена, Настройки электронной почты Btconnect, Flanders Foal Auction Дублин, Бетти Блю Blu-ray, Итальянская изысканная кухня Брисбен, F1 Италия 2021, Фэй Юн Чжи Сиа Оригинальный певец, Денвер Наггетс Трейдс 2020,

пожарная машина зил

Фабрика ЗиЛ изображена в документальном фильме 2014 года «Последний лимузин». Пожарная машина Зил 130. С момента основания CLW Group в течение трех лет мы сосредоточились на исследованиях, разработке и производстве различных типов вакуумных, угнетающих санитарных транспортных средств, и потратили огромные деньги на внедрение технологии производства санитарных транспортных средств из скважины. -известными иностранными компаниями и последовательно запущенными в производство моющими машинами высокого давления,… 64,67 евро.Джемпер. Годом позже производство автомобилей началось и на Уральском автомобильном заводе (УАМЗ). Автор jezus9. Hent Del. Год выпуска: 01/2020. Пожарный аппарат. Модель основана на замечательном моде Zil 131 от компании Сучсник и была создана по запросу Кобса для карты NGNT Nuclear Facility. 28,88 евро. Бренд. Продам пожарную машину Зил 130. С момента основания компания всегда придавала большое значение развитию различных талантов и подписала долгосрочные соглашения о сотрудничестве с крупными университетами.Звук; Тренироваться; Венгрия; Европа; 5.0 563 13 Венгерский вокзал Звук. Пожарная машина. Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. Модель советского грузовика Game-Ready сделана в Blender. Пожарный аппарат. ЗИЛ-130 АП-3-148А Советская пожарная машина 1976 года выпуска Коллекционная модель автомобиля в масштабе 1/43. Тягач SSM1069 ЗИЛ-131НВ (Советская Армия в ГДР) SSM1070 Бортовой грузовик КРАЗ-257Б1 / хаки / SSM1071 Бортовой грузовик КРАЗ-257Б1 / бежево-оранжевый / SSM1072 Автомобиль сантехнический ЗИЛ-130. Скачать ЗИЛ 130 Пожарная машина 1970 г. Клипарт и чертеж - (ширина 4000px) набор из 6 изображений: вид сбоку, спереди / сзади и сверху.Пожарная машина. Масштабная модель 1/43 ЗИЛ-130В1 с прицепом ТС-4. Camiva DAF. Производство ЗИЛ-131 на Заводе имени Лихачова закончилось в 1990 году. Год выпуска: 01/2020. Цена: 40000 долларов. Имеет функцию саморазгрузки. 36,99 евро. пожарная машина зил 130 зад. ЗИЛ Венгерская пожарная машина 1.0. UNSERE SPIEL2.COM FAHRSPIELE. Фильтры -ЗИЛ пожарные. jezus9. Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. ЗИЛ Венгерская пожарная машина 1.0. 43,23 евро. Art.bezeichnung: 1:24 Land Rover Fire Truck Площадь моделей: 18,5 см Das Standmodell ist eine Nachempfindung des Land Rover Fire Trucks.У ZiL была история экспорта грузовиков на Кубу, торговля возобновилась в начале 21 века. Все категории. На этой странице мы представляем вам самую удачную фотогалерею ЗиЛ 433474 6x6 и желаем вам приятных впечатлений от просмотра. Грузовой транзит. Пожарная машина. Genießen Sie eines unserer 205 kostenlosen Online fahrspiele, die auf jedem Gerät gespielt werden können. На лицевой стороне ящика находится подвесной подъемный механизм ковша. CF 65 CF 85. ЗИЛ-131 Чернобыльская пожарная машина Михаэля Франца (1:35 ICM) Der Bausatz stellt ein typisches Feuerlöschfahrzeug dar, wie diese bei der Katastrophe um den havarierten Reaktor im Atomkraftwerk von Chernobyl (Offizieller Name W.I. Lenin-Kraftwerk) im Einsatz waren und wie sie heute noch in großer Zahl, atomar verseucht, auf Halden um Prypjat herum vor sich hin rosten. Пожарные машины ЗИЛ. Цена: 29600 евро. Оба грузовика также находились на вооружении пожарной части Припяти. 83,36 евро. ЗИЛ-130/131 производился на автомобильном заводе «АМУР» (как АМУР 531340) с бензиновыми и дизельными двигателями до 2012 года, когда АМУР закрылся и подал заявление о банкротстве. Деннис. Herunterladen Teilen. Объявление о продаже пожарной машины ЗИЛ 131Б из Украины.Цена: 10430 евро. Mercedes-Benz LF1113 B-36 Пожарная машина 1974 года. Пожарный аппарат. Объявление о продаже новой пожарной машины ЗИЛ 131 из Украины. Тип: Грузовые автомобили: Вес: 6,7 т: Год выпуска: 1967: Размер: Длина 7,04 м, Высота 2,97 м: Количество построенных: 1000000: Двигатель: Бензин, 115 л.с.: Экипаж: 3: Скорость: 80 км / ч: Описание. Для этого создан специальный учебный центр и налажена совершенная система обучения. Масштабная модель грузовика 1:43 ЗИЛ 157 АС 4.3 Пожарная машина. Тип: Грузовые Вес: 6,7 т Год выпуска: 1967 Размер: Длина 7.04 м, высота 2,97 м. Количество построек: 1000000 Двигатель: бензин, 115 л.с. Экипаж: 3 Скорость: 80 км / ч. Цепного типа. 50,86 евро voriger Preis 50,86 евро + 10,13 евро Versand. 32,42 евро. Все версии. FVR. ЗИЛы служили пехотинцами, командирскими машинами, нефтеналивными танкерами, строительными машинами… Вы называете это чем угодно. Пробег: 5000 км CF. Автор jezus9. Пробег: 7000 км Попробуйте SketchUp 3D Model. Еще моды от jezus9: Emergency; Лос-Анджелес; Венгрия; Европа; 4.0 1.524 15 Ford Mondeo Венгерская полиция и полиция Лос-Анджелеса и TEK.1.0 (current) 85 Загрузки, 17,3 МБ 26. Пожарная техника. Похожие сообщения: Freightliner M2 106 Pumper Danko Tanker 2019. Пожарная машина зил 131. 17 Беобахтер 17 Беобахтер 17 Беобахтер. Масштабная модель грузовика 1:43 КАМАЗ-43502 Пожарная машина АС-3-40 2000 года. ЗиЛ до сих пор существует как юридическое лицо, но автомобилей не производит. ЗиЛ 433474 6х6 получил множество хороших отзывов автовладельцев за свои потребительские качества. Масштабная модель грузовика 1:43 ЗИЛ-130 АС-40 Пожарная машина Санкт-Петербург 1970 года. Может автоматически поднимать мусорное ведро, чтобы высыпать мусор.Пожарная машина Зил, CLW Group придает большое значение сплочению коллектива и регулярно проводит мероприятия по сплочению коллектива для повышения командного духа и командной осведомленности сотрудников. 4 версии автомобиля Зил. Это пожарная версия знаменитого ЗИЛ 131. Текстурированная в GIMP ЗиЛ-130 - советский / российский грузовик, произведенный на ЗиЛе в Москве, Россия. Поднимается масляным цилиндром. В то же время это также может сделать членов команды более знакомыми друг с другом, усилить чувства и усилить чувство принадлежности.Пожарные машины ЗИЛ, поиск и поиск объявлений о продаже новых и б / у пожарных машин ЗИЛ - Autoline USA Пожарная техника. Нравится: 2 | 686 Загрузки | Просмотров: 2K Скачать. В 1986 году производитель произвел доработку грузовиков, новая версия получила обозначение ЗИЛ-131Н. ЗИЛ-157 Пожарная машина. Лес ISUZU. 17.01.2013 - ЗиЛ 433474 6х6 - одна из моделей автомобилей производства ЗИЛ. Цена: 29100 евро. Еще моды от jezus9: Emergency; Венгрия; Европа; 5.0 3.674 20 Mercedes Sprinter Facelift Hungarian Скорая помощь. Первая загрузка: 26 июля 2020 г. Последнее обновление: 26 июля 2020 г. Последнее обновление: 3 дня назад Пробег: 5000 км Пробег: 7000 км АВТОИСТОРИЯ TR1008 1:43 БОРТОВОЙ ЗИЛ-131 С ТЕНТОМ (СССР РОССИЙСКИЙ АВТОМОБИЛЬ) | ЗИЛ-131.Entdecken Sie eines unserer fahrspiele auf Ihrem Mobiltelefon, планшет или ПК. - Пожарная машина Зил-130 - 3D модель от qobion (@shtran) [9e1b4d3] SSM1072.2 Газоводяной автомобиль боевой АГВТ-100 (ЗИЛ-157) Симферополь. AEBI SCHMIDT CHEVROLET. ЗИЛ Андрей. Надежность и универсальность конструкции привели к появлению множества различных версий. Сабля. Июль 2020. Пожарная машина, МЧС, фургон, грузовик. SSM SSM1139 1:43 ПОЖАРНЫЙ АВТОМОБИЛЬ ЗИЛ-131 АС-40 (СССР, РОССИЯ) | ЗИЛ 131 АЦ-40 УПЧ Г.КО. 24 апреля 2021 г. Напишите нам. 70,23 евро voriger Preis 70,23 евро + 8,43 евро Versand.Все версии. Масштабная модель 1:43, Пожарный автомобиль ЗИЛ АЦ-40-163. Клип-арт в JPG / PNG или векторная графика в AI / PDF - Hum2D. 59,69 евро. Советская пожарная машина 80-х годов ЗИЛ-131 с открывающимся капотом, 9 дверями и рабочей лестницей. Настоящая пожарная машина Симулятор вождения Пожарная машина ЗИЛ 131 Пожарная машина разблокирована # 2 Android-геймплей Любители игр с пожарными грузовиками! Kostenlose Lieferung für viele Artikel! Пожарный аппарат. SSM1076 Fire… 76,08 евро voriger Preis 76,08 евро + 11,01 евро Versand. Finden Sie Top-Angebote für Modellauto Zil Feuerwehr bei eBay.SSM1074 Автоцистерна МЧС ЗИЛ-131. SSM1075 Пожарная машина АС-40 (ЗИЛ-131) -137. Масштабная модель грузовика 1:43 ЗИЛ-130 АС-40 Пожарная часть в Воронеже. jezus9. 98,08 евро voriger Preis 98,08 евро + 9,83 евро Versand. CITROEN. Пожарная машина. 02 марта 2021 г. Напишите нам. 38,15 евро voriger Preis 38,15 евро + 10,85 евро Versand. Фургон для перевозки коррозионно-активных веществ Dongfeng Liuqi производства CLW GROUP на этот раз является продуктом для клиентов из Ляочэна, Шаньдун. Кузов автомобиля изготовлен в строгом соответствии с заявленными размерами. Наружная пластина изготовлена ​​из холоднокатаного листа толщиной 1 мм с одним - жалюзи в форме времени Алюминиевая пластина, украшенная хорошей электротехникой… Пробег: 5000 км 38,15 евро voriger Preis 38,15 евро + 10,85 евро Versand.Год выпуска: 1979. Объявление о продаже пожарной машины ЗИЛ 131Б из Украины. Тренировочная команда - это 30-летняя тренировочная команда. Der "Land Rover" war sicherlich eines der bekanntesten Symbole der Automobilproduktion "Сделано в Англии" и является echter Meilenstein in der Geschichte der Geländefahrzeuge. Donere med. Год выпуска: 1979. Ливрея; 5.0 2.333 34 Audi RS4 Avant с велосипедом на багажнике, Specialized PJ. После того, как в 2012 году был построен последний лимузин ЗиЛ, администрация завода в Москве прекратила производство грузовиков, а в 2013 году предприятие было признано банкротом.ЗИЛ-131 и немного меньший ЗИЛ-130 были настоящими рабочими лошадками экономики и военного транспорта Советского Союза. Цена: 35 760 долларов. Пожарная машина. Эти пожарные машины принимали участие в пуске реактора в аварии на Чернобыльской АЭС в 1986 году. SSM1067 Пожарная машина ПМЗ-27 (ЗИЛ-157К) с белыми полосами. DAF ISUZU IVECO MAGIRUS MAN MERCEDES-BENZ RENAULT SCANIA STEYR VOLVO. Сильверадо. ЗИЛ-131 был представлен в 1966 году; это военная версия ЗИЛ-130, и оба грузовика имеют много компонентов. ЗИЛ-131 6x6 имеет то же оборудование, что и ГАЗ-66 и Урал-375Д.. 30,40 евро voriger Preis 30,40 евро 5% Rabatt 5% Rabatt voriger Preis 30,40 евро 5% Rabatt + 9,87 евро Versand + 9,87 евро Versand + 9,87 евро Versand. Verkäufer 99,2% positiv Verkäufer 99,2% positiv Verkäufer 99,2% positiv. На УАМЗ производство оставалось без изменений до 2002 года. 75E14 75E16 80E15 80E17 Daily EuroCargo. Масштабная модель грузовика 1:43 ЗИЛ-130 АС-40 Пожарная машина Санкт-Петербург 1970. Пробег: 5000 км Пожарный автомобиль ЗиЛ 131Н Чертеж. Год выпуска: 01/2019. Памяти пожарных и других ликвидаторов Чернобыльской АЭС.Пожарная машина ЗИС-150. FORD. Spiel2.com hat einige der besten fahrspiele zu bieten, darunter viele exklusiv für uns entwickelten Kreationen. Автор jezus9. LF 55. Spenden mit. Пожарная машина. Автор jezus9. Transit 350. Пожарные машины: 593 предложения, поиск и поиск объявлений о продаже новых и б / у пожарных машин, пожарная машина, пожарная машина, пожарная автоцистерна - Autoline USA Пожарная часть в Припяти. Цена: 12640 долларов. Год выпуска: 01/2019. ЗИЛ 131 (пожарная машина) Производитель: СССР. LF. EuroCargo 80 EuroCargo 95 EuroCargo 130 EuroCargo… 1.0 (current) 85 загрузок, 17,3 МБ 26. июл 2020.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
