Железоотделители. Виды. Применение и основное назначение. — Статьи
Принцип работы.
В основе работы железоотделителя лежит принцип извлечения ферромагнитных тел из сепарируемого продукта с помощью мощного магнитного поля. Во время движения по конвейеру материал попадает в зону действия магнитного поля, где начинается его сепарация. Под действием мощного магнитного поля ферромагнитные частицы притягиваются к нижней поверхности сепаратора и удерживаются на нем до момента очистки. Очищенный материал продолжает движение по конвейеру.
Области применения.Железоотделители применяются на обогатительных фабриках, теплоэлектростанциях, на предприятиях промышленности строительных материалов, коксохимических заводах и др. для защиты рабочих органов от поломок ферромагнитными предметами; на металлургических комбинатах для очистки шлака.
Виды.Выбор железоотделителей производят исходя из количества присутствующих ферромагнитных предметов и их размера, ширины ленты и высоты насыпи.
В соответствии с этим основными характеристиками является глубина зоны извлечения и масса извлекаемых предметов.
- Для очистки от большого количества ферромагнитных предметов среднего и мелкого размера используют шкивной железоотделитель. При большой высоте насыпного материала наиболее качественная очистка происходит при комплексном использовании подвесного и шкивного железоотделителей. Шкивной железоотделитель используется в качестве приводного барабана.
- Для извлечения небольшого количества ферромагнитных предметов различной фракции используется подвесной железоотделитель. В целях экономии электроэнергии подвесной железоотделитель может включаться по сигналу металлодетектора.
- Для извлечения большого количества магнитных предметов среднего и крупного размера используется саморазгружающийся железоотделитель. Наличие механизма самоочистки дает возможность использовать саморазгружающийся железоотделитель на производствах с непрерывным циклом.
Все железоотделители оснащаются термодатчиками, предотвращающими перегрев и выход их из строя.
Системы управления электромагнитными железоотделителями в своих функциях имеют сигнализацию о перегреве железоотделителя.

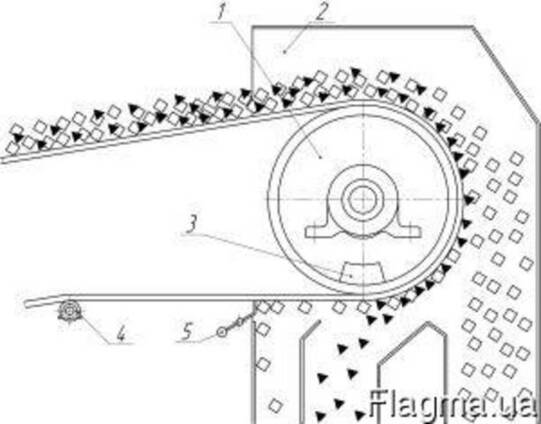

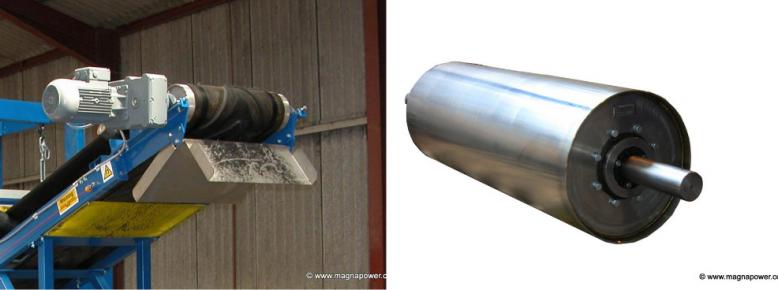

Шкивной электромагнитный железоотделитель (pulley-type separator) – железоотделитель, в котором рабочим органом является вращающийся барабан с электромагнитной системой. Шкивной железоотделитель производит очистку от большого количества ферромагнитных предметов среднего и мелкого размера, которые прилипают к ленте конвейера, находящейся в контакте со шкивным железоотделителем, увлекаются под конвейер, где происходит разгрузка. Наиболее качественная очистка происходит при использовании подвесного и шкивного железоотделителей. Шкивные железоотделители устанавливаются на ленточных конвейерах в качестве приводных или неприводных барабанов.

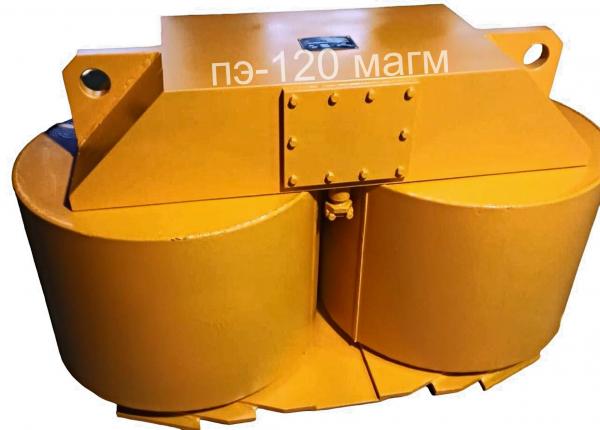

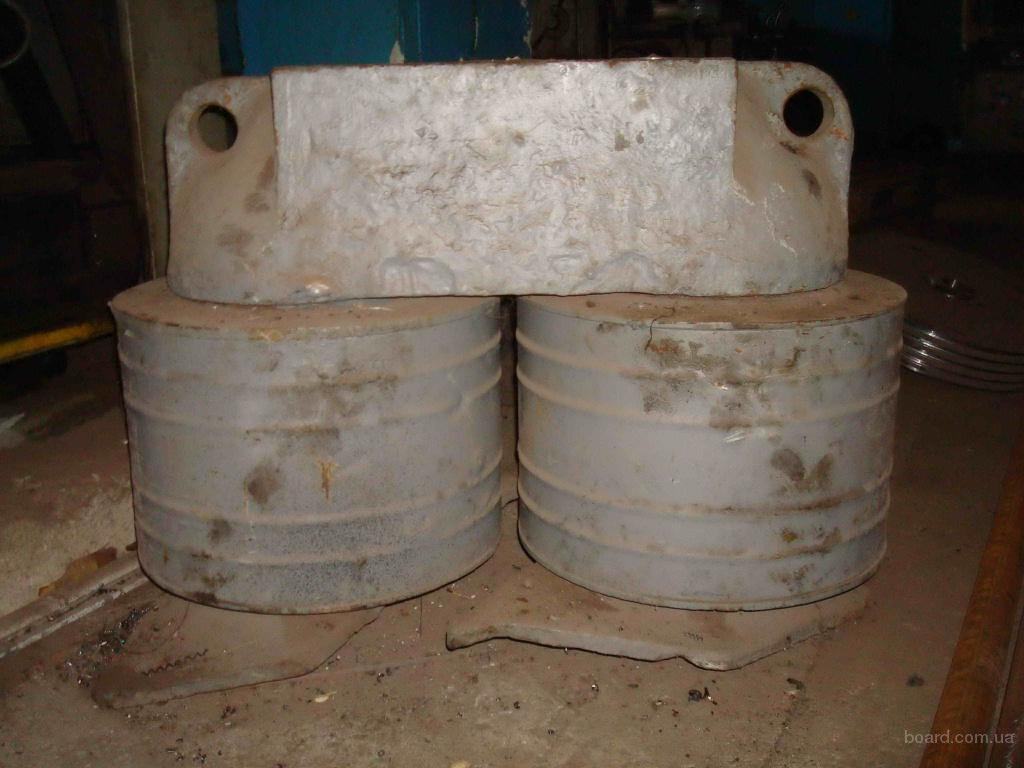

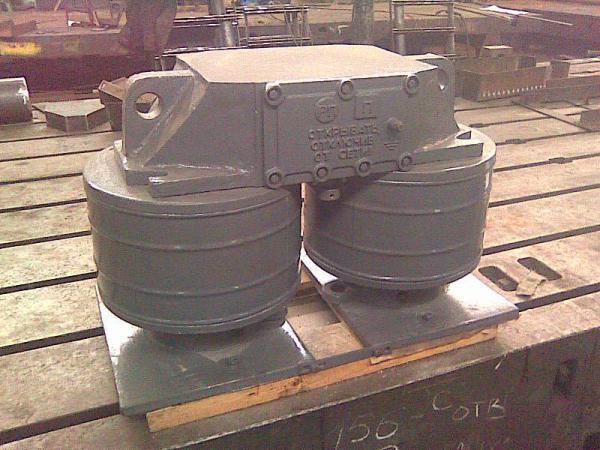

Подвесной железоотделитель является неподвижным железоотделителем, в котором роль рабочего органа выполняет неподвижный электромагнит.
В целях экономии электроэнергии подвесной железоотделитель может включаться по сигналу металлодетектора. Подвесные электромагнитные железоотделители предназначены для извлечения ферромагнитных предметов из сыпучих материалов, транспортируемых ленточными конвейерами. Преимуществом подвесного железоотделителя является его компактность и возможность изменения его местоположения над конвейером.

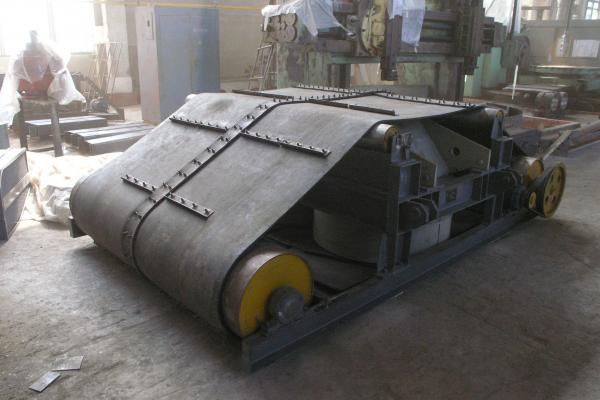

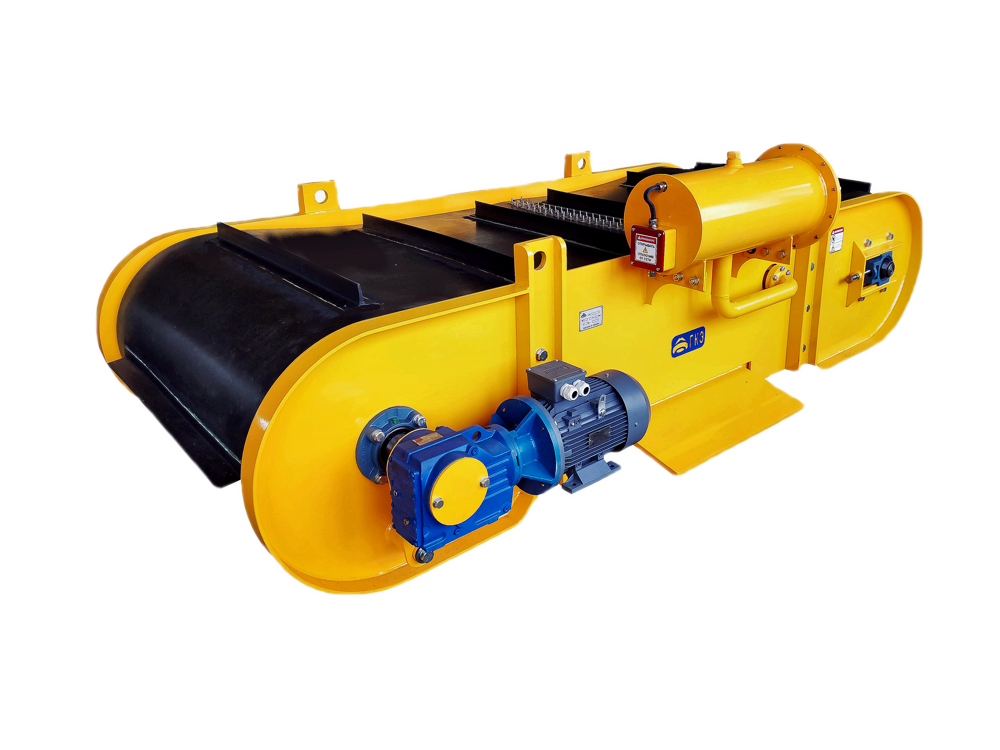

Саморазгружающийся железоотделитель – железоотделитель, в котором рабочим органом является неподвижный электромагнит с механизмом для удаления ферромагнитных предметов. Саморазгружающийся железоотделитель предназначен для извлечения большого количества ферромагнитных предметов среднего и крупного размера. Наличие механизма самоочистки дает возможность использовать железоотделитель на производствах с непрерывным циклом.
Возможны два варианта установки железоотделителя:
- железоотделитель располагается поперек конвейерной ленты;
- железоотделитель располагается в месте разгрузки конвейера.
Второй вариант установки железоотделителя предпочтительнее. Подвесные саморазгружающиеся электромагнитные железоотделителипредназначены для извлечения и автоматического удаления ферромагнитных предметов из угля и других сыпучих немагнитных материалов, перемещаемых ленточными транспортерами. В процессе работы происходит перенос ферромагнитных включений в лоток для сбора металла и автоматическая разгрузка железоотделителя.
Группа компаний «Электромагнит» — Железоотделители шкивные типа ЭМШ
Электромагнитный железоотделитель (металлосепаратор, электромагнитный сепаратор, металлоуловитель, сепаратор металла, магнитный сепаратор)

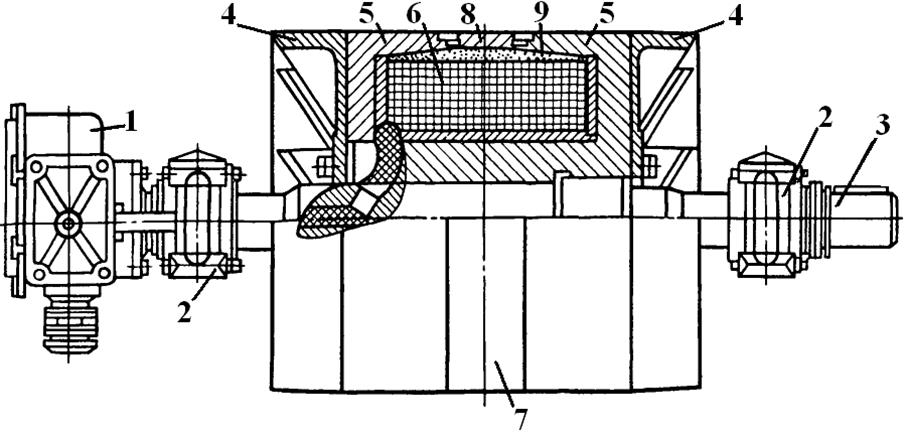

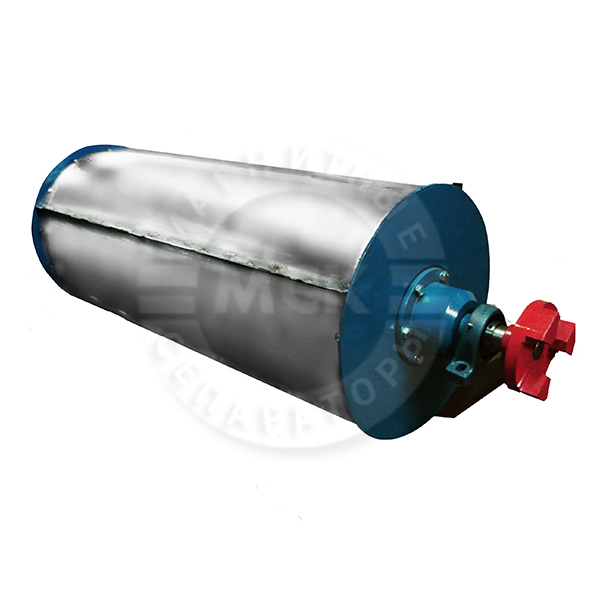

Шкивной электромагнитный железоотделитель серии ЭМШ предназначен для извлечения большого количества ферромагнитных включений среднего и мелкого размера (менее 100 г.). Рабочим органом шкивного железоотделителя является вращающийся магнитный барабан с заключенным в нем электромагнитной системой.
Обычно ЭМШ используют в качестве приводного барабана для основного конвейера. Ферромагнитные частицы, находящиеся в зоне действия магнитного поля, притягиваются к ленте конвейера и увлекаются под него, где и происходит выгрузка. Железоотделители серии ЭМШ работают в продолжительном режиме (ПВ 100%)
Область использования: в горнодобывающей индустрии, на горнообогатительных и металлургических комбинатах (в литейном деле для переработки шлака), на заводах по изготовлению материалов для строительства, в химическом производстве, в деревообрабатывающей промышленности и т.д.
При подборе шкивного железоотделителя принимают во внимание: ширину ленты конвейера и диаметр барабана, скорость её перемещения, ширину и высоту насыпи сырья на ленте, необходимую глубину извлечения, тип и массу нежелательных включений.
Получить консультацию или узнать цены на железоотделители Вы можете по многоканальному телефону +7 (495) 762-42-42 или через форму обратной связи с прикреплением заполненного опросного листа.
Менеджеры нашей компании с радостью помогут Вам подобрать необходимое оборудование, подготовят технико-коммерческое предложение с учетом доставки оборудования до Вашего предприятия. Возможна бесплатная доставка железоотделителя до терминала транспортной компании в г. Тула. Условия бесплатной доставки железоотделителя уточняйте у наших менеджеров.
Варианты исполнения железоотделителей
Общепромышленное исполнение
Химически защищенное исполнение
Взрывозащищенное исполнение
Шкивные железоотделители обычно используется в качестве приводного барабана. Ферромагнитные частицы притягиваются к ленте конвейера, находящейся в контакте со шкивным железоотделителем, увлекаются под конвейер, где и происходит выгрузка.
| Тип |
Диаметр барабана, мм |
Ширина ленты конвеера, мм |
Масса извлекаемых включений до, кг |
Глубина зоны извлечения до, мм |
Мощность не более, квт |
Масса не более, кг |
| ЭМШ-5050 | 500 | 500 | 0,01-15 | 150 | 0,90 | 380 |
| ЭМШ-5065 | 500 | 650 | 0,01-20 | 150 | 1,16 | 400 |
| ЭМШ-5080 | 500 | 800 | 0,01-25 | 180 | 1,50 | 630 |
| ЭМШ-50100 | 500 | 1000 | 0,01-25 | 200 | 1,70 | 760 |
| ЭМШ-50120 | 500 | 1200 | 0,01-25 | 200 | 1,80 | 780 |
| ЭМШ-6365 | 630 | 650 | 0,01-30 | 240 | 2,00 | 650 |
| ЭМШ-6380 | 630 | 800 | 0,01-30 | 240 | 2,20 | 750 |
| ЭМШ-63100 | 630 | 1000 | 0,01-30 | 250 | 2,20 | 1050 |
| ЭМШ-63120 | 630 | 1200 | 0,01-30 | 250 | 2,40 | 1390 |
| ЭМШ-63140 | 630 | 1400 | 0,01-30 | 250 | 2,50 | 1610 |
| ЭМШ-8080 | 800 | 800 | 0,01-40 | 300 | 3,10 | 1200 |
| ЭМШ-80100 | 800 | 1000 | 0,01-40 | 300 | 3,70 | 1600 |
| ЭМШ-80120 | 800 | 1200 | 0,01-40 | 300 | 3,80 | 1700 |
| ЭМШ-80140 | 800 | 1400 | 0,01-40 | 300 | 4,60 | 2150 |
| ЭМШ-100100 | 1000 | 1000 | 0,01-40 | 300 | 4,80 | 2450 |
| ЭМШ-100120 | 1000 | 1200 | 0,01-40 | 320 | 5,50 | 3000 |
| ЭМШ-100140 | 1000 | 1400 | 0,01-40 | 320 | 5,60 | 3100 |
| ЭМШ-100160 | 1000 | 1600 | 0,01-40 | 350 | 5,90 | 3600 |
| ЭМШ-100200 | 1000 | 2000 | 0,01-40 | 350 | 6,50 | 5000 |
| ЭМШ-125140 | 1250 | 1400 | 0,01-40 | 350 | 7,20 | 4490 |
Скачать таблицу
Скачать опросный лист
Промышленные электромагнитные сепараторы — Douglas Manufacturing
Электромагниты используются во множестве различных отраслей промышленности.
В отличие от постоянного магнита, эти устройства требуют подачи электрического тока на устройство для создания сильного магнитного поля.
Douglas предлагает как ручные, так и самоочищающиеся электромагнитные сепараторы различных размеров, изготовленные прямо здесь, в США, которые поставляются готовыми к установке. Просто снимите его с поддона, зацепите, и он готов к работе.
С нашими самоочищающимися моделями клиенты просто устанавливают, тестируют и позволяют электромагнитному сепаратору выполнять всю работу. Больше не нужно тратить драгоценное время рабочих на очистку металла от материала.
Эти модели также поставляются с усиленным резиновым ремнем, что означает, что даже такие большие куски металла не смогут нанести ущерб. Наконец, с зубчатой передачей CLASS II с креплением на валу вы знаете, что получаете высококачественный продукт с легким доступом к запасным частям, когда они вам нужны.
Электромагниты производства Douglas Manufacturing позволяют клиентам поддерживать высокое качество продукции, повышать производительность и сокращать время простоя.
Когда вы идете с Дугласом, вы знаете, что у вас есть подходящее оборудование для работы. Кроме того, если у вас возникнут вопросы, у вас есть знающий поставщик, с которым можно связаться всего одним телефонным звонком.
Электромагниты в современных промышленных системах
Электромагниты широко используются в системах промышленной автоматизации и бывают всех форм и размеров. В фармацевтической промышленности конечный продукт обычно проходит магнитную очистку, чтобы убедиться, что в оборудовании не осталось частиц железа. Горнодобывающая промышленность — еще одна отрасль, в которой эти системы часто используются при погрузочно-разгрузочных работах.
Электромагниты для горнодобывающей промышленности
Более крупное электромагнитное оборудование, подобное показанному выше изделию, имеет определенное применение в горнодобывающей промышленности. Они используются для подъема и отделения черных металлов от материалов, обрабатываемых промышленной конвейерной системой.
В горнодобывающей промышленности оставшееся оборудование и инструменты могут представлять опасность и должны быть удалены до того, как сырье попадет в перерабатывающее оборудование. Остатки инструментов и другие черные металлы часто называют бродячим металлом. Подъем случайного металла с конвейера при добыче полезных ископаемых имеет решающее значение для защиты оборудования на линии. Вот где электромагнит входит в уравнение. Когда инструменты, зубья ковша и коронки отверстий проходят магнитный сепаратор, они поднимаются, часть за частью, сильным магнитным полем, в то время как желаемый материал продолжает движение по конвейерной линии.
Электромагниты являются отличным вариантом для магнитной сепарации, поскольку поле можно включать и выключать с помощью систем управления. Это позволяет использовать самоочищающееся разделение, при котором поле временно отключается в близлежащем месте, чтобы притянутый лом черных металлов мог безопасно упасть с конвейерной ленты. Как мы упоминали выше в описании нашего продукта, его обычно называют самоочищающимся электромагнитным сепаратором.
В зависимости от применения и местоположения это может быть лучшим вариантом, или вы также можете увидеть магнитный сепаратор с ручной очисткой в местах, где персонал может чаще чистить и обслуживать оборудование.
Для получения дополнительной информации об обоих типах магнитных сепараторов обязательно загрузите наши брошюры выше, чтобы узнать подробности о каждом продукте. Или посетите нашу домашнюю страницу, чтобы ознакомиться со всей линейкой инженерных решений, которые мы предлагаем в Douglas Manufacturing. Уже более 40 лет мы являемся ведущим новатором в конвейерной отрасли. Мы гордимся тем, что можем предложить индивидуальные дизайнерские решения для широкого спектра промышленных применений.
Storch Magnetics — Магнитные шкивы/конвейеры Сепараторный шкив
Запросить предложение
Расскажите, чем мы можем помочь! Storch Магнитные шкивы просто устанавливаются вместо вашего головного шкива, или мы можем интегрировать магнитный шкив Storch с промышленным конвейером Storch, чтобы удовлетворить ваши потребности. Применение в различных отраслях промышленности: переработка/переработка алюминия, пластика, стекла, дерева и других цветных материалов, включая химикаты, продукты питания, зерно, текстиль, керамику и уголь. Извлечение металла/отделение шурупов, гвоздей, крепежа, заготовок, проволоки, цепей, инструментов и различных металлических предметов из потоков вашей продукции. Ремни с ребрами могут быть рекомендованы в некоторых случаях.
Для получения информации или цитаты, пожалуйста, свяжитесь с нами:
Бесплатный номер: 800.
959.0047
Телефон: 734.591.2200
Эл. Магнитный конвейер с разделительными шкивами Характеристики
Преимущества
Магнитные шкивы и конвейеры с магнитными сепараторами
Любой черный металл, смешанный с вашим продуктом, захватывается и удерживается на поверхности ремня, перемещается на 180 градусов к нижней стороне шкива и высвобождается через воздушный зазор. В то время как ваш транспортируемый продукт сохраняет нормальный путь и траекторию. Если требуется дальнейшая передача под ленточным конвейером, можно использовать магнитные конвейерные рельсы Storch.
