Висячий мост с самым длинным пролетом в мире

Введение

На протяжении всей истории мостостроения одним из основных вопросов, который стоял перед инженерами, являлся вопрос об увеличении длины пролета мостовых сооружений и, соответственно, уменьшении количества опор. Известно, что стоимость строительства опор составляет 40-60% от стоимости моста (при строительстве опор часто возникают определенные трудности, связанные с грунтовыми условиями и с производством работ: устройство шпунтового ограждения котлована и островков; водоотлив; подводное бетонирование; наличие механизированной техники для устройства конструкций фундамента и т.д.). Кроме этого, слишком большое количество промежуточных опор может стеснять русло, что в свою очередь будет вызывать увеличение скорости течения и, как следствие, размыв берегов и фундаментов опор.

В данной статье кратко рассмотрены системы мостов и описан самый длинный в мире мост Акаси-Кайке.

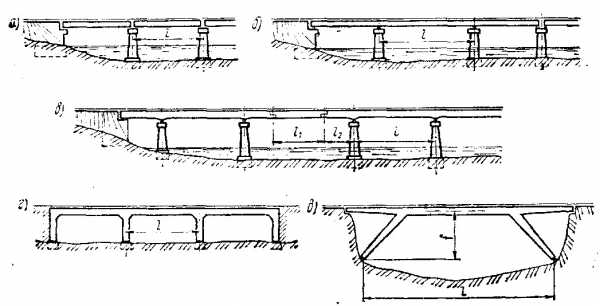

Статические схемы мостов

Как же выбрать наиболее рациональную статическую схему для перекрытия максимального пролета? Ниже кратко рассмотрим основные системы мостов.

Балочная система (рисунок 1).

Такая система наиболее проста в расчетах. Чаще всего для изготовления балок используют железобетон либо сталь, реже дерево. Но даже использование стальных пролетных строений не позволяет перекрывать достаточно большие пролеты. При увеличении длины пролета увеличиваются габаритные размеры несущих элементов. Резко увеличивается высота ребер и толщина поясов, что негативно сказывается на возрастании собственного веса конструкции и наветренной нагрузки. Это затрудняет изготовление и монтаж, как самого пролетного строения, так и опор. Максимальные пролеты, перекрываемые балочными системами – около 200 м.

Рисунок 1 – Балочная статическая схема



Ферменная система (рисунок 2).

Такая система позволяет перекрывать большие пролеты, чем балочные системы. Это достигается за счет того, что используется решетка большой высоты из стержней вместо сплошной стенки, это позволяет снизить собственный вес конструкции, а также снизить ветровую нагрузку. Еще одним преимуществом фермы над балкой является то, что при допущении соединения стержней между собой шарнирами, в расчетах все элементы будут работать только на продольные усилия. Максимальные пролеты, перекрываемые ферменными системами – около 300 м.

Рисунок 2 – Статическая схема фермы

Распорные системы (рисунок 3).

Такие системы позволяют перекрывать пролеты еще больше, чем балочные и ферменные, за счет возникновения в них горизонтальной составляющей под действием вертикальной нагрузки. Горизонтальная составляющая способствует снижению изгибающих моментов в несущих конструкциях. Но возникновение этого горизонтального усилия вызывает определенные проблемы. Первое и самое главное, это более сложная и громоздкая конструкция опор. Второе – это то, что значение этого горизонтального усилия (распора) зависит от стрелы прогиба конструкции, что в свою очередь влияет на строительную высоту. В зависимости от статической схемы (например, одно, двух, трех или бесшарнирная арка) распорные системы могут быть сложны в расчетах. Максимальные пролеты, перекрываемые арочными системами – 400-500 м.

Рисунок 3 – Арочная статическая схема

Вантовые, подвесные и комбинированные системы.

В практике строительства и проектирования мостовых сооружений выяснилось, что наибольшие пролеты перекрываются висячими системами.

Основной несущий элемент данного типа конструкции – это гибкие тросы или канаты. В подавляющем большинстве они состоят из большого числа тонких проволок, сплетенных между собой. Мостовым полотном может быть балка или ферма жесткости, которые крепятся к гибким несущим элементам на подвесках. Основные проблемы данной конструкции – это высота промежуточных опор (пилонов), в зависимости от которой регулируются усилия в тросах или канатах. Вторая проблема – это надежная анкеровка несущих элементов на земле. Для этого обычно устраивают подземные бункеры, в которых концы тросов закрепляют и заливают большой массой бетона.

Мост Акаси-Кайкё

Наиболее яркий представитель моста с подвесной статической схемой – мост Акаси-Кайкё (рисунок 4) в Японии через пролив Акаси. Этот мост знаменит тем, что имеет самый большой пролет в мире (длина основного пролета 1991 м). Пилоны моста имеют высоту 298 м.

Мостовое полотно состоит из фермы жесткости с шестиполосным автомобильным движением (по 3 полосы в каждую сторону). Изначально планировалось построить мост под автомобильное и железнодорожное движение, но затем это решение было пересмотрено.

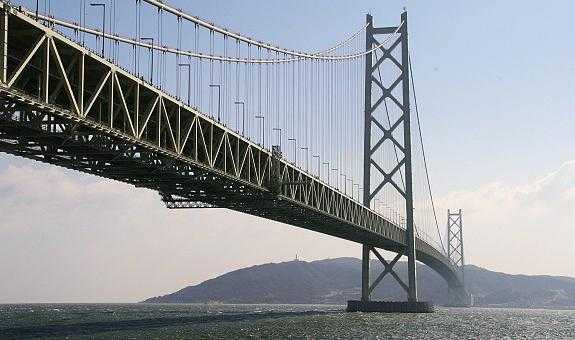

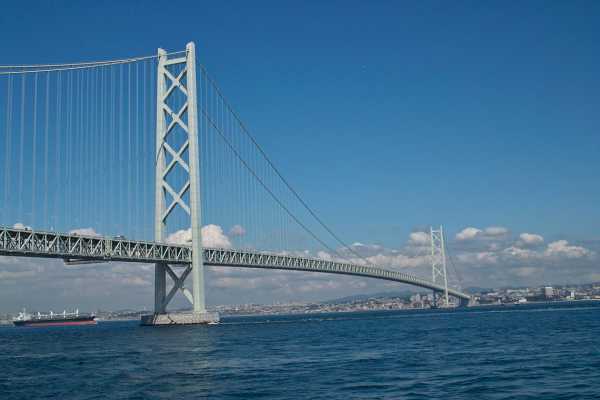

Рисунок 4 – Мост Акаси-Кайкё

Идея строительства возникла еще в 1955 году, однако само строительство началось только в 1988 году и продолжалось 10 лет. Во время строительства возникли определенные трудности. В то время, когда уже были установлены фундаменты двух промежуточных опор, произошло землетрясение амплитудой 7,3 бала по шкале Рихтера. В связи с этим, одна опора была сдвинута на 1 м. Вместо изначально запланированного основного пролета длиной 1990 м пришлось вносить изменения и использовать пролет длиной 1991 м с наращиванием ферм жесткости и перерасчетом усилий.

При проектировании и строительстве моста инженеры столкнулись с рядом проблем (наличие сильных ветров – до 290 км/ч, морских течений и высокой сейсмической активности в районе строительства моста – до 8,5 баллов по шкале Рихтера), что требовало нестандартных и новых решений, таких как:

  • установка амортизаторов внутри башен для восприятия сейсмической нагрузки;
  • укрепление сетью треугольных скоб фермы жесткости (мост стал жестче и прочнее) и т.д.

Для строительства моста была разработана новая стальная проволока, которая оказалась в два раза прочнее, чем обычная. Чтобы получить трос, который должен был удерживать мост весом в 160000 тонн и длиной два километра, сначала 127 пятимиллиметровых проволок собираются в прядь, а затем 290 таких прядей собираются в трос. В результате трос состоит из 36830 тысяч проволок. Общая длина проволоки – более 300000 километров. Также для подводного бетонирования был разработан новый бетон, который быстро застывал и обладал высокой прочностью, и не растворялся в воде при заливке.

В настоящее время у инженеров и инвесторов разрабатываются варианты еще более грандиозных сооружений, таких, как мост через Берингов пролив или строительство моста через Гибралтарский пролив с пролетами 3 и 5 км.

Выводы

  • наиболее рациональной схемой для перекрытия больших пролетов является подвесная система;
  • все системы мостов постоянно совершенствуются, для расширения области их применения;
  • все большие мосты или мосты с большими пролетами требуют индивидуального подхода, учитывающего местные условия строительства. Эти условия могут в большой степени влиять на выбор статической схемы мостового сооружения;
  • кроме совершенствования статической схемы мостов, также параллельно должны совершенствоваться уже существующие, а также разрабатываться новые материалы для строительства сооружений.

ipit.ooo

Какой самый высокий мост в мире? :: SYL.ru

В современном мире существует множество различных сооружений. Среди них - башни, красивые дома, памятники, монументы и, конечно же, мосты. Последние являются одними самых важных стратегических сооружений в любой стране. Давно мосты были невысокими и практически всегда только деревянными. Однако сейчас инженеры способны создавать сооружения любой конструкции и высоты: железнодорожные, подвесные и обычные.

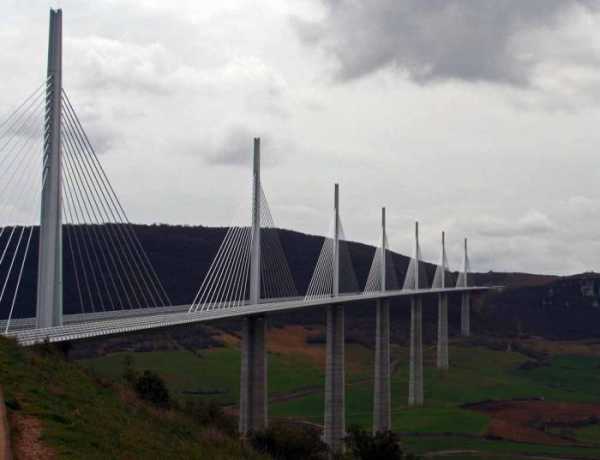

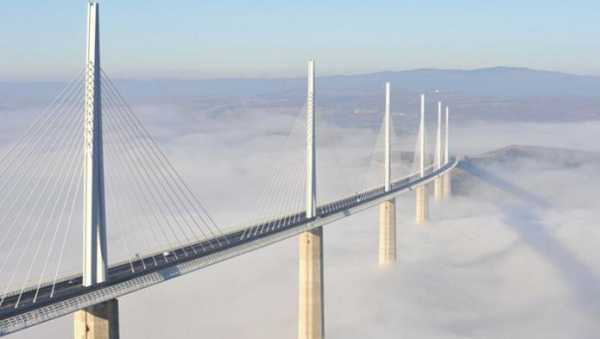

Самый высокий мост в мире

Виадук находится недалеко от города Мийо. Считается, что это самый высокий мост в мире. Франция очень гордится им. Мостовое сооружение проходит через живописное место – долину реки Тарн. Транспортный мост предоставляет возможность без труда преодолеть путь из Парижа прямиком в город Безье. До его создания попасть в Безье было очень трудно. Гражданам приходилось ехать по трассе №9. В конце августа здесь всегда был высокий трафик движения, что способствовало большим пробкам, которые порой затягивались на десятки километров. По нему ездят не только французы, но и многие туристы из других соседних стран. Чаще всего, например, из Испании. Туристы выбирают виадук Мийо, потому что он следует практически прямо, и проезд по нему бесплатный.

Создатель моста

Создателем является знаменитый французский мастер Мишель Вирложо. Он и до создания виадука занимался разработкой мостов. Например, знаменитый мост Нормандии, который является вторым по длине после виадука Мийо, тоже сооружён талантливым мастером Вирложо.

Мост был сконструирован в 2004 году. Наивысшая его точка - 345 метров. Итак, про виадук Мийо по праву можно сказать: «Самый высокий мост в мире».

Самый высокий железнодорожный мост

Не обошли строители мостов стороной и железные дороги для товарных и пассажирских рейсов. Таким образом, самый высокий железнодорожный мост в мире строится в Индии. В длину он будет составлять 1320 метров, а в высоту - почти 360 метров. Данное сооружение пройдет через великолепную реку Чинаб в штате Джамму и Кашмир. Инициатором строительства стал министр железных дорог Индии. По его словам, постройка моста сэкономит большое количество времени и денег на перевозку грузов и пассажиров. На его постройку уйдёт почти 100 миллионов долларов США. Инженеры обещают, что он будет готов к 2016 году и сможет прослужить не менее 120 лет. Его строительство является необходимым, так как он будет связывать два округа страны. Без него попасть из региона Джамму в регион Барамулла очень затруднительно. Итак, железнодорожный мост через реку Чинаб – это второй самый высокий мост в мире и первый среди железнодорожных.

Самый высокий подвесной мост

Итак, следующий самый высокий мост в мире – это подвесное сооружение в Японии.

Мост Акаси-Кайке знаменит тем, что попал в книгу рекордов Гиннеса как самый высокий подвесной мост в мире. Данное сооружение находится на высоте 2000 метров над шикарным проливом Акаси. Мостовое сооружение Акаси-Кайке способно выдержать ветер до 80 метров в секунду. Пролив Акаси соединяет город Кобе и город Авадзи. Также самый высокий подвесной мост в мире Акаси составляет одну из трёх магистралей между островами Хонсю и Сикоку.

Висячий мост Акаси-Кайке имеет общую длину почти четыре тысячи метров. Для эксплуатации он был открыт в 1998 году. Строить его начали ещё в далёком 1988 году. Причина для его строительства весьма трагична. Всё дело в том, что до появления моста жителям Японии приходилось плавать на паромной переправе. Но данный пролив часто был подвержен сильным штормам. Таким образом, в 1955 году два крупных парома попали в сильный шторм. Вследствие чего погибло почти 200 детей. После этой ужасной трагедии власти приняли решение о строительстве сооружения. Однако строить самый высокий мост в мире начали только лишь спустя 30 лет, в 1988 году. За 10 лет он полностью был готов.

Стоит отметить высокий профессионализм инженеров, ведь построить такое масштабное сооружение в этом проливе не только сложно, но и очень опасно. Однако специалисты полностью справились со своей задачей. Теперь за небольшой промежуток времени жители могут абсолютно безопасно преодолеть капризный пролив Акаси.

Итак, в век сложных конструкций профессионалы высокого уровня делают всё для того, чтобы облегчить и обезопасить наш путь во время путешествий.

www.syl.ru

Стальные мосты

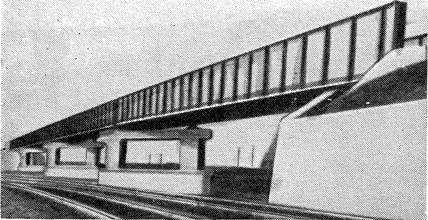

Рис. 1. Стальной путепровод с ездой понизу, пролетами 10,2 + 31,1 + 10,2 м
Современные стальные железнодорожные мосты могут быть разделены на следующие шесть групп: балочные со сплошными стенками (рис. 1), балочные со сквозными фермами (рис. 2), виадуки, консольные мосты, висячие мосты, разводные мосты.

Материал для стальных мостов.

Легированные стали, наиболее часто применяемые для строительных работ, содержат небольшие примеси кремния и никеля. Добавление этих элементов, повышающих предел прочности и предел упругости стали, дает возможность использовать при проектировании повышенные допускаемые напряжения, что приводит к соответствующему уменьшению постоянной нагрузки. Цена легированных сталей и стоимость их обработки несколько выше, чем обычных углеродистых сталей; их применение оказывается выгодным лишь при больших пролетах, когда собственный вес составляет значительную часть общей величины нагрузки. Но и в этих случаях для проезжей части, связей, элементов решетки и др. обычно применяют углеродистую сталь.

Удовлетворительных заклепок из легированных сталей пока нет. При проектировании заклепочных соединений следует исходить из низших напряжений по срезу и смятию для углеродистой стали.
Иногда специальные стали приходится применять независимо от экономических соображений. Это имеет место при многопутных пролетных строениях со сквозными главными фермами большого пролета, когда из углеродистой стали подобрать сечения потребной величины невозможно.
Следует напомнить, что величины прогиба и деформаций возрастают пропорционально росту допускаемых напряжений. Часто это не имеет значения, но в клепаных пролетных строениях со сквозными фермами увеличение прогибов может привести к возрастанию дополнительных напряжений, если в проекте не предусмотрены специальные меры к тому, чтобы, по возможности, устранить причины появления таких напряжений.
Современные исследования показывают что в высокопрочных сталях предел выносливости наступает после очень большого количества циклов перемен нагрузки или в результате значительной разницы в величине максимальных напряжений цикла. Подвергнуться достаточному для появления усталости количеству загружений в течение срока своей службы может сравнительно малое количество элементов пролетных строений.
Единственное исключение представляют собой подвески, для которых циклом загружения является проход каждого вагона в каждом поезде.
В определенных частях конструкций, подверженных особенно суровому воздействию корродирующих факторов, применяют такие материалы, как сварочное железо и медистая сталь.
Алюминий также применяется в железнодорожном мостостроении. На одной из железных дорог установлено пролетное строение со сплошными главными балками, изготовленное из алюминиевого сплава. Длина этого пролетного строения, запроектированного под расчетную нагрузку Е60, составляет 30,5 м.

Балочные сплошные пролетные строения.

 Главные балки этих пролетных строений могут быть или осуществлены из прокатных двутавров или иметь составное сечение.
В пролетных строениях из прокатных двутавров последние должны быть расположены на таком взаимном расстоянии, которое облегчает окраску. Можно рекомендовать расстояние около 20 см между краями поясных полок.

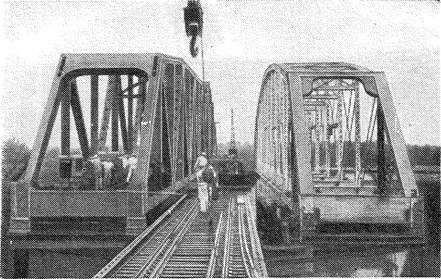

Рис. 2. Замена пролетных строений новыми (слева)


Рис. 3. Четырехпролетный косой мост со сплошными пролетными строениями с ездой понизу, пролетами по 42 м, высотой балок 3,3 м
Если применяют широкополочные тяжелые двутавры, то с учетом необходимости соблюдения определенного расстояния между полками число балок под один путь при езде поверху ограничивают четырьмя. Большее количество балок с более узкими полками можно применять при меньших пролетах.
Во всех случаях половину всех балок следует располагать симметрично относительно поддерживаемого ими рельса и соединять их диафрагмами, а в случае необходимости, особенно на кривых, — продольными связями.

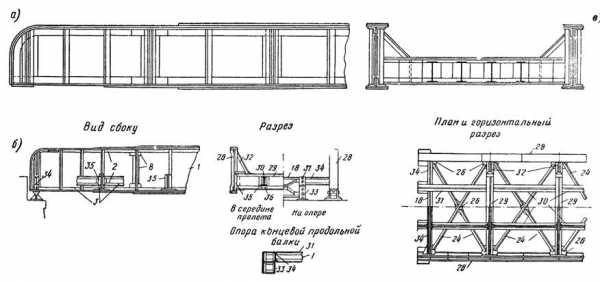

Рис. 4. Металлическое двухпутное балочное пролетное строение с ездой понизу:
а— фасад; б — элементы; в— разрез; 1 — стенка; 2— верхний поясной уголок:, 3 — нижний поясной уголок: 8— стыковые накладки; опорная рама поперечных связей; 24 — диагонали продольных связей:25— фасонка продольных связей; 28 — главные балки; 29 — поперечные балки; 30 — промежуточные продольные балки; 31 — концевые продольные балки; 32 — консоль поперечной балки; 33— опора продольной балки; 34 — конец распорки; 35 — уголок прикрепления; 36 — столик

В обычных условиях для пролетов от 15,2 до 38 м наиболее желательны пролетные строения со сплошными главными балками составного сечения. Иногда их применяют для значительно больших пролетов (рис. 3).
Балочные пролетные строения бывают с ездой понизу и поверху, причем в первом случае путь проходит между балками (рис. 4), а во втором — покоится на верхних поясах.
Конструкция с ездой поверху не ограничивает габарита проезда и с точки зрения железной дороги более желательна.
Проезжую часть балочных сплошных пролетных строений с ездой понизу прикрепляют к главным балкам. Если строительная высота ограничена, то проезжая часть может быть составлена лишь из одних прикрепленных к главным балкам поперечных балок.
Такая конструкция является обычной для мостов с ездой на балласте. При необходимости получения минимальной строительной высоты иногда рельсы прикрепляют непосредственно к поперечным балкам.
В двухпутных пролетных строениях, имеющих две главные балки, где требуется большая высота поперечных балок, можно следующим образом осуществить целесообразную и экономичную конструкцию проезжей части.
Поперечные балки располагают на взаимном расстоянии, которое позволяет уложить между ними мостовые брусья. Под каждым путем устраивают две линии диафрагм, работающих как короткие продольные балки. Верхние полки диафрагм располагают на такой высоте, чтобы под подошвами рельсов над поперечными балками оставался зазор около 25 мм.
Для прикрепления рельсов к поперечинам могут служить стандартные скрепления; для токов, протекающих в рельсовых цепях, нет необходимости прибегать к особым мерам изоляции.
В пролетных строениях с ездой понизу применяют также балочную клетку, состоящую из продольных балок, прикрепленных к поперечным, которые в свою очередь присоединены к главным фермам. Такая система проезжей части обладает большей строительной высотой.
Обычно продольные или поперечные балки, либо те и другие, осуществляют из прокатных двутавров.

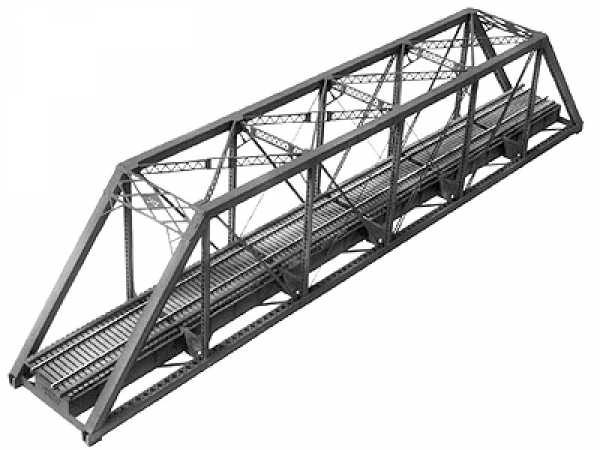

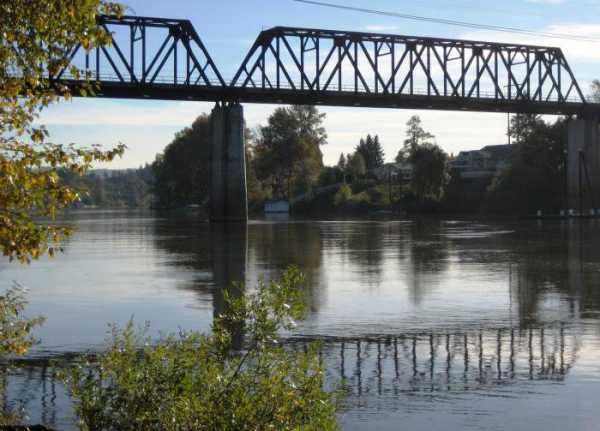

Пролетные строения со сквозными фермами.

Ниже дается краткое описание главных типов сквозных ферм (рис. 5), применяемых в мостостроении.
Ферма Гау (рис. 6) является самым ранним типом сквозной фермы; она запатентована в США в 1840 г. В этой конструкции диагональные элементы решетки (раскосы) сжаты, а вертикальные растянуты. Пояса и раскосы делаются из дерева, а вертикальные элементы представляют собой металлические тяжи.
Ферма Пратта (рис. 7) впервые введена в 1844 г. как видоизменение фермы Гау. В фермах этого типа вертикальные элементы решетки растянуты, а диагональные сжаты. Первоначально предполагалось осуществлять сжатые элементы из дерева, но лишь немногие сооружения были построены таким образом. После 1850 г. этот тип вошел во всеобщее употребление в виде цельнометаллической фермы, причем сначала для сжатых элементов применяли чугун, а впоследствии всю ферму стали делать из сварочного железа. Соединение элементов в узлах обычно осуществлялось на болтах-шарнирах.


Рис. 5. Двухпутный, трехпролетный мост со сквозными пролетными строениями пролетами по 4 7,1 м.
Высота главных ферм—10,05 и 11,3 м; расстояние между осями
ферм — 10,05 м

Рис. 7. Схема фермы Пратта
Ферма Уиппла (с двухраскосной решеткой) (рис. 8) впервые была введена в 1847 г. Фермы этого типа, осуществленные из сварочного железа, широко применялись для пролетов большей длины, чем фермы Пратта.
В фермах Варрена (с треугольной решеткой) (рис. 9 и 10) наклонные элементы попеременно испытывают растяжение и сжатие. Эта система никогда не находила широкого применения для мостов с шарнирными соединениями в узлах вследствие износа болтов-шарниров, вызываемого действием знакопеременных усилий.
С усовершенствованием методов клепки эта система ферм с дополнительными стойками и подвесками (рис. 12), с клепаными соединениями в узлах пришла на смену фермам Пратта для средних пролетов. Для ферм больших пролетов часто применяется эта система с дополнительными шпренгелями.
Пенсильванская ферма (рис. 11), представляющая собой развитие фермы Пратта, имеет один криволинейный пояс и раскосную решетку с дополнительными шпренгелями. Эту систему применяют для больших пролетов, где фермы Пратта или Варрена не могут дать экономичных решений. В узлах обычно применялись шарнирно-болтовые соединения, но в некоторых случаях условия работы заставляли широко применять заклепочные соединения.
Конструкция ферм. Задачи, которые ставятся при проектировании пролетных строений, заключаются в требованиях простоты конструкции и экономии в материалах в совокупности с достаточной сопротивляемостью силам, которым будет подвергаться сооружение. Действующие технические условия обычно распространяются на фермы пролетами не более 122 м.

Рис. 6. Схема фермы Гау.


Рис. 8. Схема фермы Уиппла


Рис. 9. Схема фермы Варрена Рис. 10. Схема фермы Варрена


Рис. 11. Схема пенсильванской фермы
Примечание. Жирными линиями показаны сжатые элементы, тонкими — растянутые, пунктиром — обратиые раскосы.
Пролеты большей длины представляют собой исключение, и каждый такой случай вследствие своей важности заслуживает индивидуального изучения.
Узлы ферм осуществляются на болтах-шарнирах или на заклепках. Прежде, как правило, применяли шарнирные соединения, но в настоящее время заклепкам отдается предпочтение.
Схемы и наименование элементов пролетных строений приведены на рис.
Все металлические пролетные строения подвергаются продольным деформациям за счет изменения температуры и воздействия подвижной нагрузки. Для обеспечения свободы деформаций под одним из концов пролетного строения устраивают подвижные опорные части. При большой длине пролетов устраивают катковые опорные части, для более коротких пролетов эти опорные части заменяют одиночными катками. В малых пролетных строениях устраивают опорные части скользящего типа.

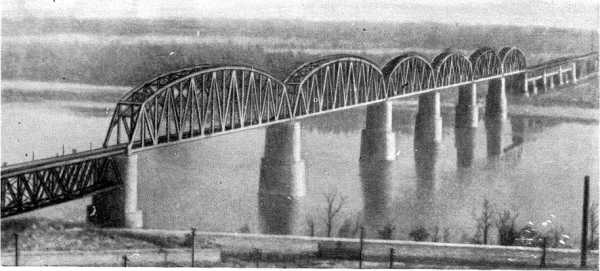

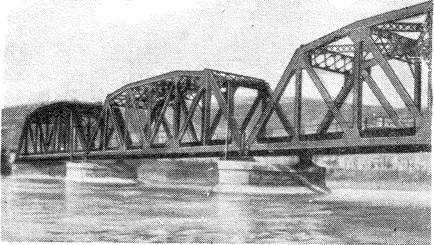

Рис. 12. Реконструированный мост через р. Огайо.


Рис. 13. Элементы пролетного строения со сквозными фермами
с ездой понизу:
1 — опjрный раскос; 2 — верхний пояс; 3 — нижний пояс; 4 — подвеска; 5— стойка; 6 — раскос; 7— обратный раскос; 8 — портал; 9 — кронштейн портала; 10 — распорка верхних связей; 11 — диагонали верхних связей; 12 — концевая распорка; 13 — концевая поперечная рама; 14 — опорная поперечная балка; /5 — промежуточная поперечная балка; 16 — концевая продольная балка: 17—промежуточная продольная балка; 18 — консоли продольных балок; 19 — диагонали нижних связей; 20— связи продольных балок; 21 — подвижные опорные части; 22—неподвижные опорные части.
Примечание. В пролетных строениях со сквозными главными фермами при езде поверху элементы аналогичны указанным здесь. Названия отдельных деталей см. на рис.

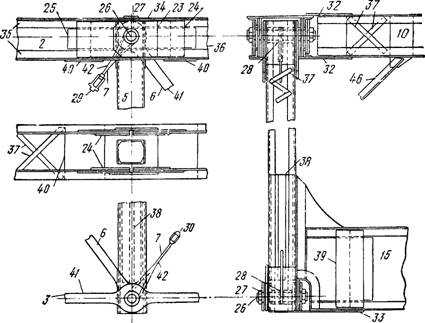

Рис. 14. Элементы пролетного строения со сквозными фермами с шарнирными узлами:

  1. — верхний пояс; 3 — нижний пояс; 5 —стойка; 6 — раскос; 7—обратный раскос; 10 — распорка верхних связей; 15 — поперечная балка; 23 — вертикальная накладка; 24 — лист шарнира; 25 — прокладка; 26 — шарнир; 27 — гайка шарнира; 28 — уплотняющее кольцо; 29 — ниппель; 30 — затяжная муфта; 32 — фасонка верхних связей; 33 — фасонка нижних связей; 34 — горизонтальный лист; 35 -уголки пояса; 36 — вертикальный лист; 37 — соединительная решетка; 38 — диафрагма; 39 — стыковая накладка; 40 — концевая соединительная планка; 41 — стержень с проушиной; 42 — стержень с петлей; 46— подкос поперечной рамы

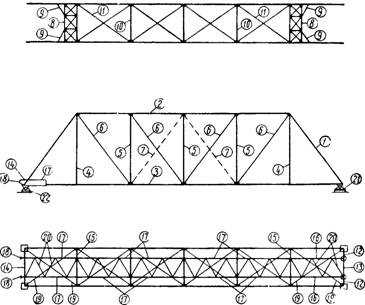

Рис. 15. Элементы клепаного пролетного строения со сквозным фермами с ездой понизу:

1 — верхний пояс; 3 — нижний пояс; 4 — подвеска; 5 —стойка6 —раскос; 10 — распорка верхних связей; 15— поперечная балка’ 17 — продольная балка; 38 —диафрагма; 40 — концевые соединительные планки; 43 — уголок-столик; 44— фасонка; 45—консоль поперечной балки; 46— подкос поперечной рамы; 47 — уголок прикрепления.
Примечание. Расположение элементов 1 — 17 см. на рис. 13 и 14.
Учитывая, что проход поездной нагрузки приводит к некоторому прогибу пролетных строений, рекомендуется придавать им строительный подъем в виде выпуклой кверху кривой. Иногда этого достигают некоторым увеличением длины элементов верхнего пояса. Чаще же изменяют длину всех элементов фермы в соответствии с проведенными расчетами.

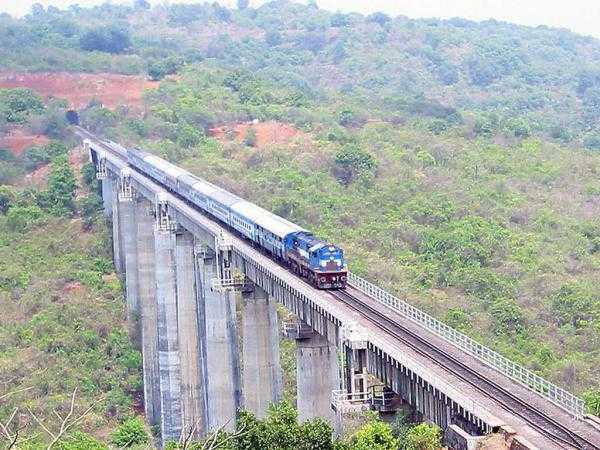

Виадуки.

Виадуками пользуются для проведения железнодорожной линии или автодороги над долиной, ущельем и др. Подобные сооружения обычно состоят из ряда пролетных строений, балочных или арочных, опирающихся на металлические башенные опоры (рис. 16).
Стальные железнодорожные виадуки отличаются большой высотой и обычно имеют значительную длину. Они состоят из ряда пролетных строений, обычно со сплошными главными балками с ездой поверху, покоящихся на металлических башенных опорах.
Величина пролетов в виадуке обычно чередуется. Короткие надбашенные пролетные строения обычно имеют длину от 9,1 до 15,2 м, а длинные промежуточные — от 18 до 30,5 м.
Иногда вместо башенной опоры рядом с устоем ставят рамную опору, на которой покоятся концы двух соседних длинных пролетных строений.
Величина пролета зависит от высоты всего сооружения и общей его длины, а также от величины расчетной нагрузки. Критерием для выбора пролета являются баланс стоимостей опор и пролетных строений, обеспеченность устойчивости сооружения в продольном и поперечном направлениях.
Обычно наибольшие величины пролетов применяются при наибольших высотах виадуков.

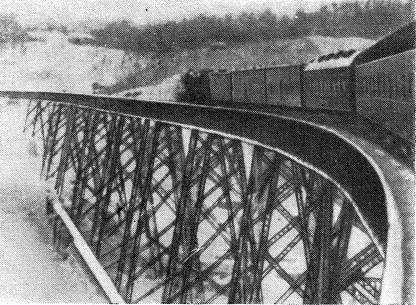

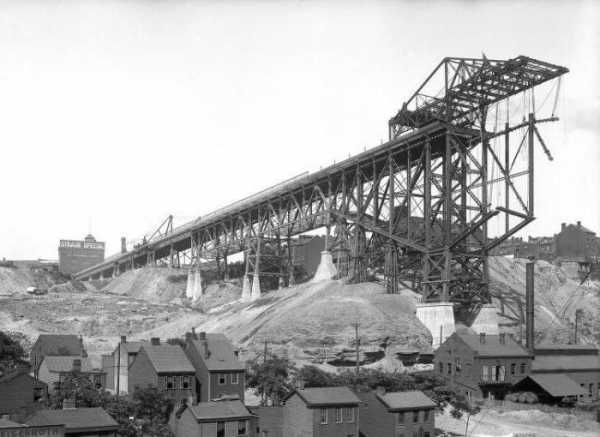

Рис. 16. Стальной виадук длиной 457,2 м, высотой 39,6 м над
уровнем реки

Рис. 17. Схема пролетного строения с ездой поверху со сквозными главными фермами, с шарнирными узлами

Рис. 18. Схема клепаного открытого пролетного строения с ездой понизу

В тех случаях, когда железнодорожная линия пересекает долину с протекающей по ней рекой или когда этого требуют другие местные условия, в состав виадука включают одно или несколько длинных пролетных строений со сквозными фермами.

Консольные мосты.

Консольным называется мост, имеющий выступающие за опоры части пролетных строений (консоли). Сооружения этого рода обычно состоят из двух консолей в пролете, перекрывающем главное русло, и двух анкерных пролетов, при посредстве которых реакции передаются опорам. Между концами консолей устраивают подвесной пролет.
Консольные конструкции целесообразны для перекрытия больших пролетов над судоходными широкими реками и другими водными путями, если их устройство допускается условиями подмостового габарита.
Применение промежуточных двухконсольных пролетов позволяет перекрывать исключительно широкие водные преграды. Эта конструкция обладает еще и тем преимуществом, что консольные и подвесные пролеты не требуют подмостей для своего сооружения и могут быть собраны навесным способом. Средний пролет подвешивается между двумя консолями посредством шарнирного соединения, передающего в законченном сооружении лишь поперечные силы. Закрепление анкерного пролета играет весьма важную роль в обеспечении устойчивости сооружения и требует соответствующего внимания со стороны проектировщика.
Висячие мосты. Висячим называется мост, проезжая часть которого поддерживается кабелями, протянутыми между пилонами и надежно закрепленными для обеспечения устойчивости всего сооружения в целом.
Главные несущие кабели можно изготовлять из стальных проволок или собирать из тяг с проушинами. Американские проектировщики, по-видимому, предпочитают первый способ.
Для равномерного распределения нагрузки вдоль кабелей к ним при помощи параллельных подвесок присоединяются фермы жесткости. Они целиком или частично располагаются ниже кабелей и обеспечивают сохранение последними параболической формы при любых условиях загружения.
В качестве средства для перекрытия больших отверстий висячий мост предшествовал консольному типу. Консольные мосты в значительной мере заменили в железнодорожном строительстве висячие мосты вследствие своей большей жесткости и устойчивости.
Висячие мосты наиболее удобны и экономичны в качестве автодорожных или пешеходных мостов, перекрывающих большие отверстия.

Для закрепления кабеля, как и для заанкеривания консольных мостов, обычно устраивается ростверк из двутавровых балок, заделанный в каменной или бетонной кладке, которая глубоко закладывается в грунт.

lokomo.ru

Железнодорожный мост: общая характеристика и разновидности

После появления железнодорожного транспорта возникла необходимость протягивать пути через реки. Начиная с этого времени во всём мире начали массово сооружаться мосты, предназначенные для этого вида транспорта. Их часто возводят также и при создании транспортных развязок в местах пересечения с автомобильными магистралями. Современный железнодорожный мост представляет собой сложное инженерное сооружение, позволяющее поездам преодолевать любые препятствия (например, овраги, ущелья, каналы, проливы и даже объекты городской инфраструктуры).

Начало строительства в России

В 1773 году Иван Кулибин создал проект моста с решетчатыми фермами, а через четверть столетия впервые предложил использовать металлические конструкции при сооружении таких объёктов. В дальнейшем, после появления железнодорожного транспорта, эти идеи сыграли очень важную роль в развитии отечественного мостостроения. Уже тогда инженеры осознавали тот факт, что к такому объекту, как железнодорожный мост, необходимо предъявлять повышенные требования, применяя более прочные материалы. Более того, очень важным являлось обеспечение защиты подвижного состава от схода с рельсов.

В конце девятнадцатого века при возведении мостов начали применяться металлические, бетонные и железобетонные конструкции, в то время как их опоры строились из камня. Форма и конструкция таких сооружений в дальнейшем неоднократно менялись в связи с развитием технологий и появлением новых конструктивных решений.

Виды железнодорожных мостов

В настоящее время железнодорожные мосты принято классифицировать по нескольким основным характеристикам. Если длина составляет менее 25 метров, то они считаются малыми, от 25 до 100 метров – средними, от 100 до 500 метров – большими, более 500 метров – внеклассными.

В зависимости от количества путей выделяют однопутные, двухпутные и многопутные мосты. По способу восприятия нагрузки опорами бывают арочные, балочные висячие, рамные, винтовые и комбинированные виды. В зависимости от используемого в конструкции материала (самый распространённый вариант классификации) принято выделять металлические, железобетонные, каменные, деревянные и комбинированные мосты.

Следует отметить, что при возведении всех видов, как правило, применяются комбинации из разнообразных материалов. Железнодорожно-автомобильный мост считается одним из самых практичных вариантов среди такого рода объектов. Его особенность заключается в том, что он позволяет пропускать как автомобильный транспорт, так и поезда.

Деревянные мосты

Особо популярной в истории мостостроения эта разновидность была на начальном этапе. Это связано с дешевизной, простотой и скоростью строительства. Однако со временем стало понятно, что деревянный железнодорожный мост является пожароопасным объектом. Не стоит забывать также и о его недолговечности и сложном уходе. В связи с этим с развитием строительных технологий такие сооружения постепенно были вытеснены их каменными, металлическими и железобетонными «собратьями». В наше время строительство этого вида почти не практикуется.

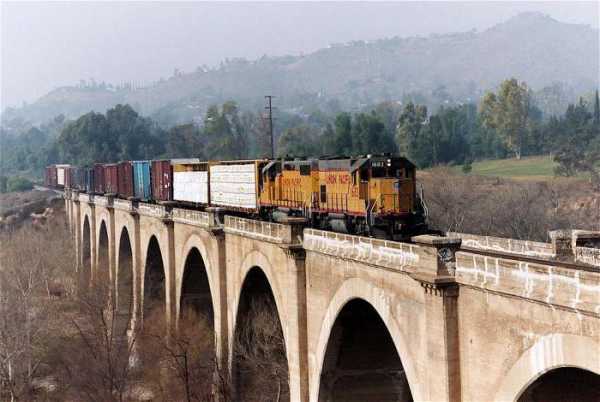

Каменные мосты

Большинство из существующих сейчас каменных мостов было построено еще в девятнадцатом веке. Их главным преимуществом считается долговечность и прочность. Более того, они являются малочувствительными к ударным нагрузкам и повышению массы поездов. Тем не менее строительство железнодорожных мостов из камня представляет собой очень трудоёмкий процесс. Возводить их можно исключительно с короткими пролётами и на прочном грунте. При наличии хорошей защиты от влаги и надлежащем уходе они могут простоять несколько сотен лет.

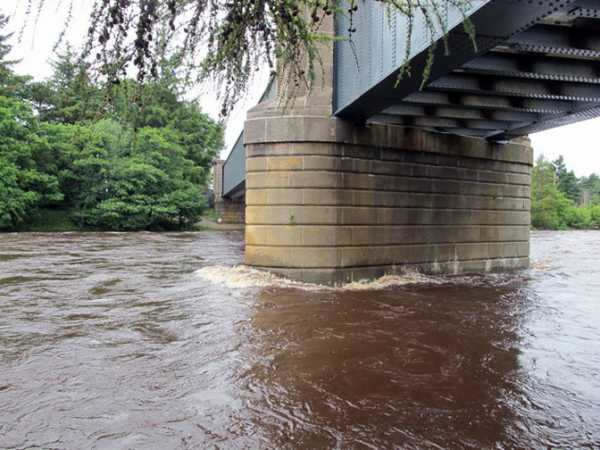

Металлические мосты

Эта разновидность является самой распространённой в мире. Такой железнодорожный мост представляет собой сооружение, в котором из металла выполнены только пролёты. Их обычно изготавливают из углеродистых марок стали или сплавов. Они устанавливаются на бетонные, каменные либо железобетонные опоры. Главное преимущество этого вида заключается в возможности механизации сборки и промышленном производстве элементов конструкции. Помимо этого, пролёты можно устанавливать навесным способом или доставлять по воде. Единственным недостатком такого сооружения является подверженность конструкции действию коррозии.

Железобетонные мосты

Железобетонный железнодорожный мост через реку или другое препятствие представляет собой сооружение, в котором пролёты перекрываются железобетонными конструкциями. Их длина, как правило, находится в пределах от 6 до 16 метров. При этом в пролётах обычно используются ребристые конструкции либо с коробчатым сечением. Опоры строятся из бетона или железобетона.

Существенным преимуществом этой разновидности считается длительный срок эксплуатации, а также сравнительно небольшие затраты на текущее обслуживание. Что касается недостатков, то здесь необходимо отметить разве что вероятность возникновения сколов и трещин из-за большой массы.

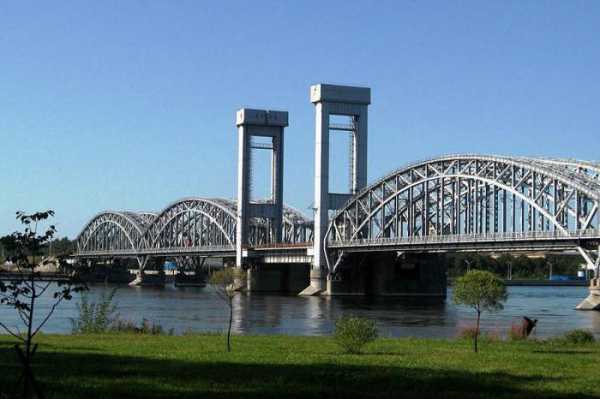

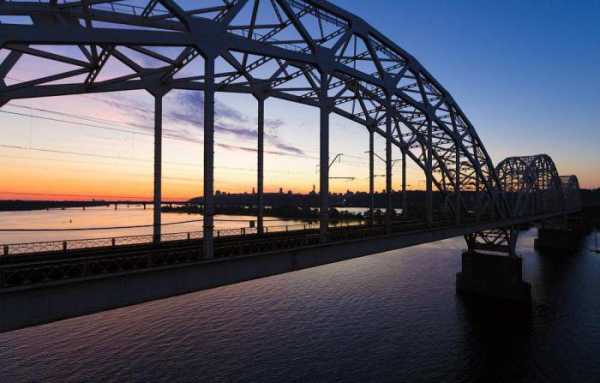

Финляндский мост

Финляндский железнодорожный мост через Неву является одной из ярчайших достопримечательностей Санкт-Петербурга. Он представляет собой один из важнейших объектов транспортной инфраструктуры страны и относится к числу лучших в мире. Происхождение наименования связано с тем, что через него соединены железные дороги России и Финляндии. По сути, сооружение представляет собой два отдельных моста, которые примыкают друг к другу. Общая протяжённость составляет 538,2 метра.

Финляндский железнодорожный мост является разводным. Построен он в период с 1910 по 1913 год. Его конструкция представляет собой четыре металлических арочных строения с разводной частью по центру. Мост считается стратегическим объектом, поэтому движение пешеходов по нему запрещено. Над созданием проекта работали такие известные инженеры, как Г. Кривошеин, Н. Белолюбский и И. Александров. Следует отметить, что сооружение играет важную роль в экономике России, ведь с его появлением существенно увеличилось железнодорожное сообщение нашей страны со всеми скандинавскими государствами.

fb.ru

Подвесные мосты Подмосковья

  • Создано 23.01.2017 09:11

Какие ассоциации возникают у Вас, если Вы слышите фразу "подвесной мостик"? Узкий деревянный пешеходный мостик, переброшенный с одного берега на другой, он шатается под ногами, и там, внизу, бурлит горная речка или раскрывает свою пасть бездонное ущелье. Бурлящие горные реки и бездонные ущелья Вы вряд ли найдете в Подмосковье, а вот подвесных мостов здесь немало. Сейчас мы приглашаем Вас прогуляться по подвесным мостам Московской области.

Строительство первых висячих, иными словами, подвесных мостов в России началось в 1820-х гг. Первый такой мост был построен в Петербурге в парке Екатерингоф в 1823 году по проекту П. П. Базена. Это был небольшой пешеходный мост. Строились такие мосты и в Москве, и в других городах, однако висячие мосты не получили большого развития в нашей стране.

Если посмотреть современную карту Московской области, то можно увидеть, что существующие ныне подвесные мосты сконцентрированы на западе области и обычно соединяют небольшие деревушки и поселки, разделенные рекой.

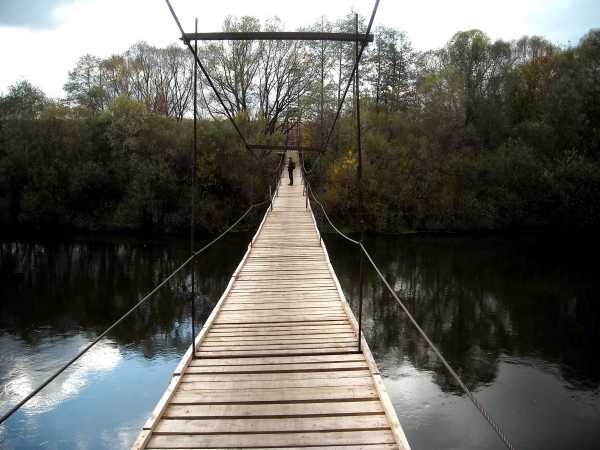

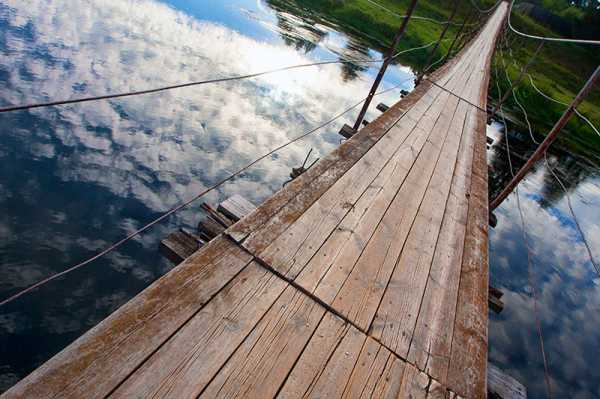

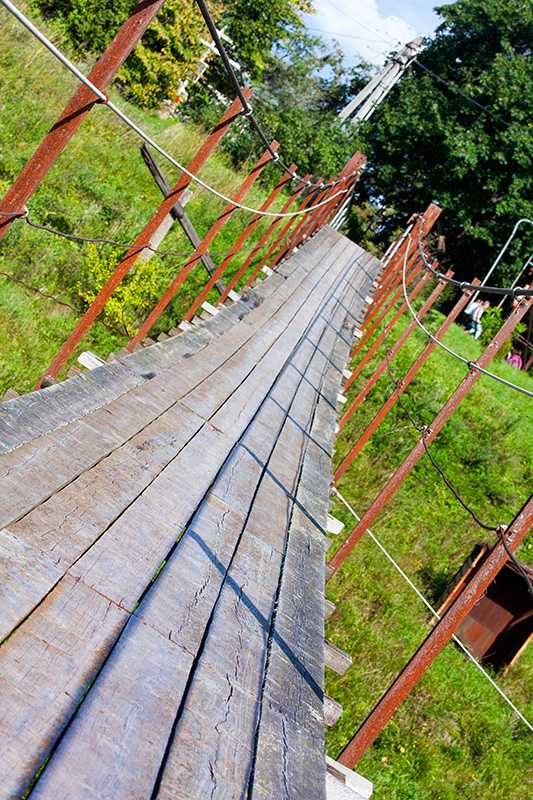

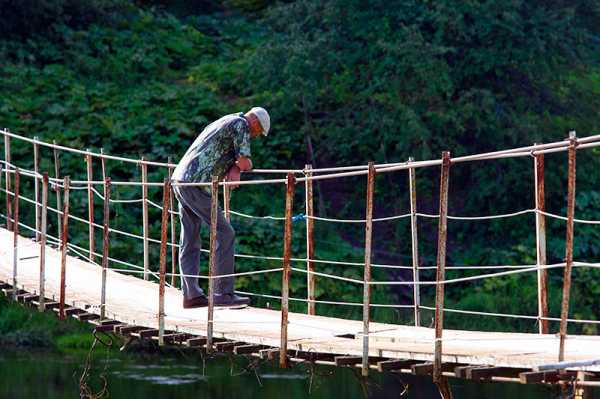

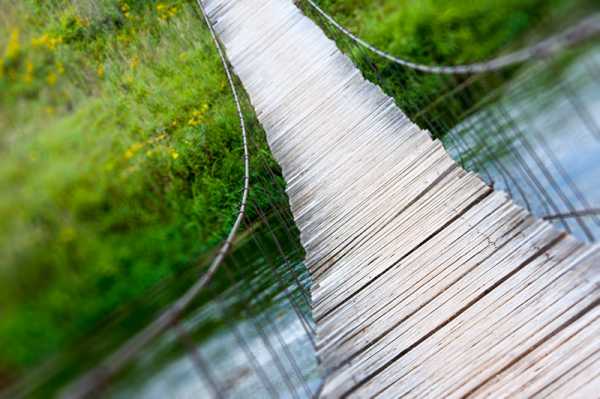

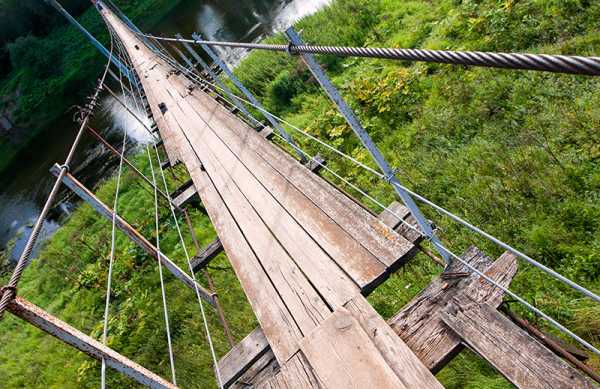

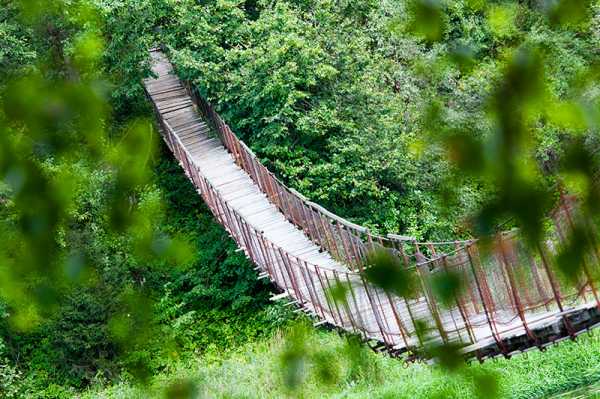

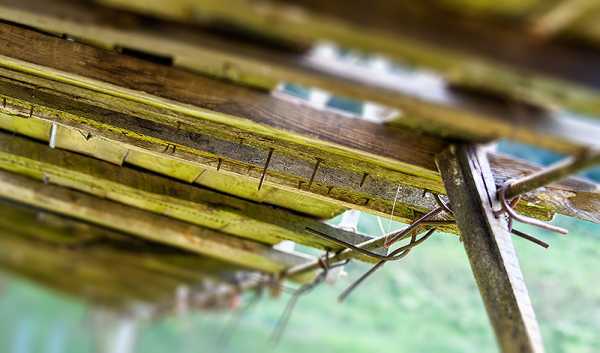

Первый мост, к которому мы отправились - висячий мост недалеко от Рузы, соединяющий поселок Кожино и деревню Бараново. Мост перекинут через Москва-реку. Здесь, в Можайском районе, река Москва берет свою начало, поэтому русло реки имеет небольшую ширину, и она совсем не похожа на ту Москву-реку, по благоустроенным берегам которой мы привыкли гулять в Москве. Мы подъезжали к мосту со стороны поселка Кожино, оставили машину возле гаражей и пешком спустились к мостику.

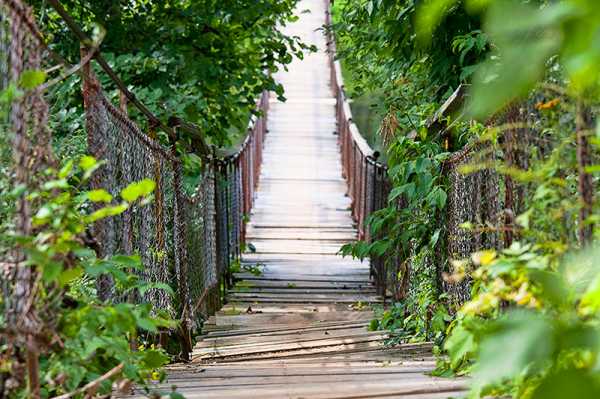

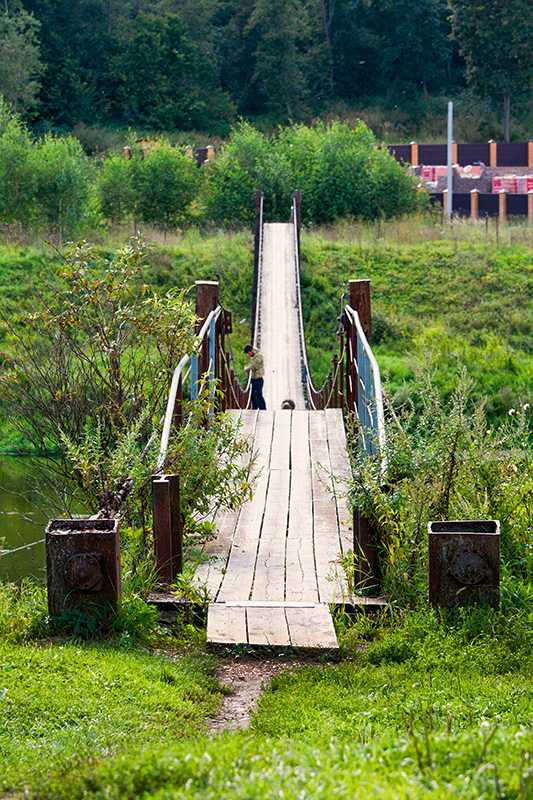

Следующий мостик по нашему маршруту тоже находится около Рузы возле санатория "Дорохово". По этому мостику можно перейти на другую сторону реки Руза, прогуляться в березовой рощи и дойти до соседних деревушек.

Для того, чтобы добраться до моста, нужно от КПП санатория повернуть налево, объехать/обойти санаторий вдоль забора. Со стороны реки можно подняться по лестнице и погулять по территории санатория.

Вот как вымахал борщевик за лето:

Беседка на территории санатория:

Вход в один из корпусов санатория:

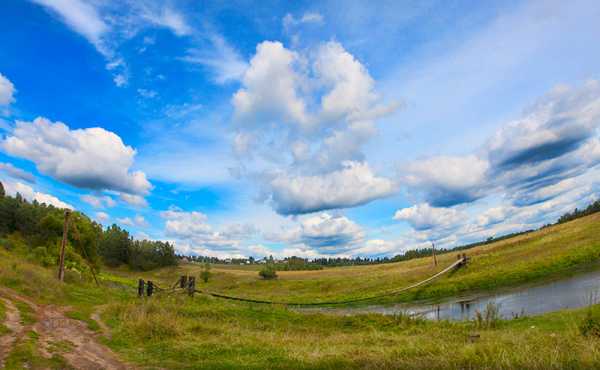

После этого мостика мы отправились к следующему - в деревне Ожигово Рузского района. Мост перекинут через Москва-реку и соединяет деревни Ожигово и Красотино. На въезде в деревню Ожигово Вас ждет действующий КПП, однако охранник пропускает всех и даже не спрашивает, к кому и зачем.

А далее мы отправились к мостику на... Марс! Оказывается, чтобы оказаться на Марсе, не нужно преодолевать миллионы километров, достаточно перейти висячий мостик через Москва-реку, ведь Марс - это деревня в Рузском районе Московской области.

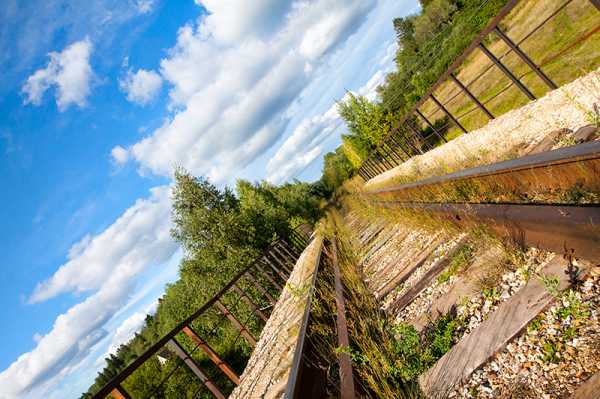

По пути мы остановились у однопутного железнодорожного моста через Москва-реку. Эта 17-ти километровая неэлектрифицированная железнодорожная ветка промышленного назначения (без пассажирского движения) идет от Тучково к карьерам Орешкинского комбината нерудных строительных материалов (ОКНСМ), имеет промежуточную станцию Морево, которая расположена близ Моревского карьера.

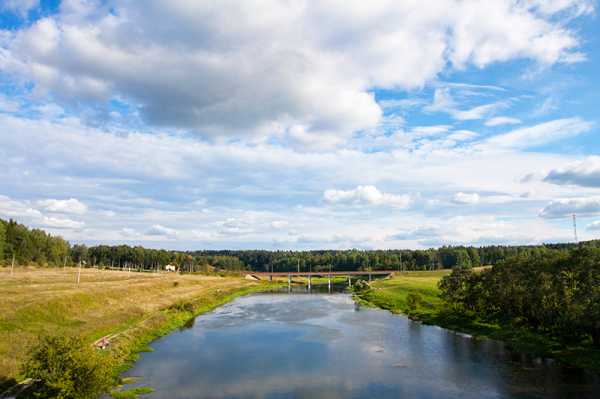

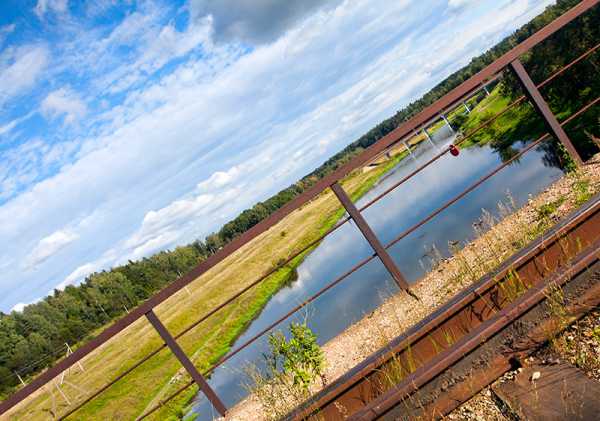

Вид с железнодорожного моста на Москва-реку и автомобильный мост:

Изначально предполагалось, что участок ж/д ветки Тучково-Морево будет электрофицированным, Морево станет главной станцией на линии, здесь будут накапливаться вагоны, поступающие с Моревского карьера (расположен вблизи станции), Орешкинского комбината и Богаевского карьера (расположен к северу от Моревского карьера, железная дорога к нему так и не была подведена). Отсюда они на электровозной тяге должны были отправляться в Московский узел. Также предполагалось, что в будущем эта ветка станет использоваться не только для грузового, но и для пассажирского движения. Планов было много, но реализовать их, увы, не удалось. С 2010 года регулярного движения по этой ж/д ветке нет, станция Морево заброшена. Сейчас по этой ветке очень редко привозят различную технику на ОКНСМ, отгрузки песка и щебня по железной дороге прекращены. Это связано с финансовыми трудностями ОКНСМ, к тому же, на незначительные расстояния возить продукцию стало проще автомобильным транспортом.

О железных дорогах я могу говорить бесконечно, то вернемся в теме этой фотозаметки - к очередному подвесному мостику по нашему маршруту - мостику между деревнями Марково и Марс. Этот мост был спроектирован и построен в конце 60-ых годов прошлого столетия жителем деревни Марково.

Далее мы отправляемся к еще одному мосту в окрестностях Тучково - между деревней Игнатово и Тучковским автотранспортным колледжем. Его тоже построил местный житель из деревни Игнатово, точнее, он был идейным вдохновителем, а сооружали мост жители деревни Игнатово совместными усилиями. Раньше, чтобы попасть на другой берег – в Ладыгино, Трутеево, Поречье, Тучково - нужно было идти через автомобильный мост в Поречье, а это крюк более четырех километров.

Тогдашний директор расположенного на другом берегу, прямо напротив Игнатьево, Тучковского автодорожного техникума помог с расчетами, официальными бумагами и взял мостик под опеку техникума. Так совместными усилиями подвесной мост и был построен. Идейного вдохновителя звали Алексей, и мост теперь именуется "Алёшкин мост".

История Тучковского автодорожного техникума начинается с 1947-го года. В середине 1947 года, на базе бывшего лесоперерабатывающего предприятия, был создан Тучковский лесотехнический техникум. В 1957 году его переквалифицируют в автомобильно-дорожный техникум Министерства автомобильного транспорта и шоссейных дорог. Уже в этом веке, в 2011 году, приказом министра образования РФ, колледж был интегрирован в Машиностроительный университет и становится его филиалом в пос. Тучково Московской области.

Вокруг колледжа расположился уютный поселок со своей непередаваемой дружественной атмосферой.

Вот так вот, без опаски местные детишки оставляют игрушки без присмотра в песочнице:

Довольная кошка мирно дремлет на трубе:

Один из тайников геокешинга посвящен этому месту:

А это моя любимая машинка, которая уже много лет катает меня и моих друзей по всяким разным интересным местам:

На этом наша прогулка по подвесным мостам Подмосковья закончилась, но те мосты, что сегодня мы с Вами увидели, это далеко не полный список висячих мостов Подмосковья: их гораздо больше. Некоторые из них активно используются, реализуя единственную возможность быстро попасть на другой берег в соседнюю деревню, они ремонтируются и поддерживаются в хорошем (или относительно хорошем) состоянии. Некоторые приходят в упадок, проход по ним становится крайне опасным и рискованным, и за ненадобностью такие мостики демонтируют: как, например, подвесной мост через реку Истра близ деревни Ивановское, которые мы искали уже ночью в полной темноте и не нашли (как оказалось, его там не уже более года).

svetic.net

Висячий мост — Википедия

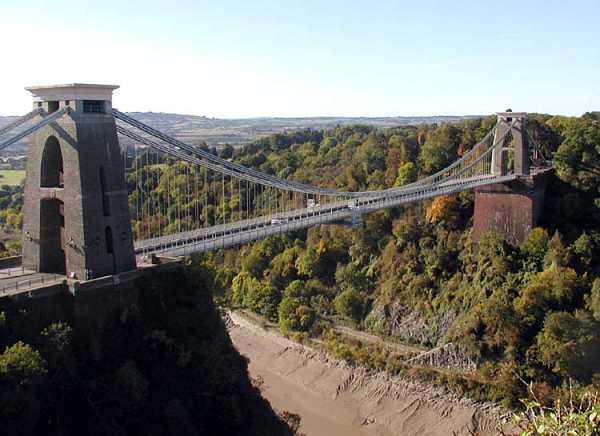

Вися́чий мост — мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и др.), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной литературе по архитектуре и строительству термин «подвесной мост» не используется.

Висячие мосты находят наиболее удачное применение в случае большой длины моста, невозможности или опасности установки промежуточных опор (например в судоходных местах). Мосты такого типа выглядят очень гармонично, одним из наиболее известных и красивых примеров является мост Золотые Ворота, расположенный на входе в бухту Сан-Франциско. Первый в Германии железный висячий мост. Нюрнберг.

Основные несущие тросы (или цепи) подвешивают между установленными по берегам пилонами. К этим тросам крепят вертикальные тросы или балки, на которых подвешивается дорожное полотно основного пролёта моста. Основные тросы продолжаются за пилонами и закрепляются на уровне земли. Продолжение тросов может использоваться для поддержки двух дополнительных пролётов.

Под действием сосредоточенной нагрузки несущая конструкция может изменять свою форму, что уменьшает жёсткость моста. Для избежания прогибов в современных висячих мостах дорожное полотно усиливают продольными балками или фермами, распределяющими нагрузку.

Используются также конструкции, в которых дорожное полотно поддерживается системой прямолинейных канатов, закреплённых непосредственно на пилонах. Такие мосты называются вантовыми.

Достоинства висячих мостов[править]

  • Основной пролёт можно сделать очень длинным при минимальном количестве материала. Поэтому использование такой конструкции очень эффективно при строительстве мостов через широкие ущелья и водные преграды. В современных висячих мостах широко применяют проволочные тросы и канаты из высокопрочной стали с пределом прочности около 2—2,5 ГПа(200-250 кгс/мм²), что существенно снижает собственный вес моста.
  • Висячие мосты могут быть построены высоко над водой, что обеспечивает прохождение под ними даже высоких судов.
  • Отсутствует необходимость ставить промежуточные опоры, что даёт большие преимущества, например, в случае горных разломов или рек с сильным течением.
  • Будучи относительно податливыми, висячие мосты могут, без ущерба для целостности конструкции, изгибаться под действием сильного ветра или сейсмических нагрузок, тогда как более жёсткие мосты нужно строить более крепкими и тяжёлыми.

Недостатки висячих мостов[править]

  • Висячий мост, в принципе, представляет собой крыло[источник не указан 2229 дней]. И это требует при его конструировании и привязки к месту установки обязательного расчёта его аэродинамических свойств. Из-за недостаточной жёсткости моста может потребоваться перекрытие движения при штормовых погодных условиях (смотрите историю Такомского моста).
  • Под действием сильного ветра опоры подвергаются действию большого крутящего момента, поэтому для них требуется хороший фундамент, особенно при слабых грунтах.
  • Полотно моста сильно прогибается, если на одном участке сосредоточена нагрузка существенно больше, чем на других. Из-за этого висячие мосты реже используются в качестве железнодорожных, чем другие типы. Тем не менее, есть много примеров совмещения автомобильного и железнодорожного трафика (как правило, в разных ярусах) на висячем мосту: Манхэттенский мост в Нью-Йорке, Мост 25 апреля в Лиссабоне и мн. др.

Структура конструкции[править]

Основные напряжения в висячем мосте — это напряжения растяжения в основных тросах и напряжения сжатия в опорах, напряжения в самом пролёте малы. Почти все силы в опорах направлены вертикально вниз и стабилизируются за счёт тросов, поэтому опоры могут быть очень тонкими. Сравнительно простое распределение нагрузок по разным элементам конструкции упрощает расчёт висячих мостов.

Под действием собственного веса и веса мостового пролёта тросы провисают и образуют дугу, близкую к параболе. Ненагруженный трос, подвешенный между двумя опорами, принимает форму т. н. «цепной линии», которая близка к параболе в почти горизонтальном участке. Если весом тросов можно пренебречь, а вес пролёта равномерно распределён по длине моста, тросы принимают форму параболы. Если вес троса сравним с весом дорожного полотна, то его форма будет промежуточной между цепной линией и параболой.

Исторический очерк[править]

Идея применения гибких растянутых элементов растительного происхождения (лианы, бамбук) для перекрытия рек и ущелий возникла, очевидно, на заре человеческого общества. Имеются в достаточной мере достоверные исторические данные о постройке таких мостов в Древнем Египте, Юго-Восточной Азии, Центральной и Южной Америке.

О висячих мостах инков неоднократно сообщает в своих книгах Сьеса де Леон (1553):

«На каждом берегу реки установлено по два крупных могучих камня, добытые целиком с очень глубокими и крепкими основаниями, для наведения моста, сделанного из сплетенных в канат ветвей, наподобие веревок с помощью которых через колесо на водокачках добывают воду. И они настолько крепкие, что по ним могут пройти спущенные с поводов лошади, как если бы они шли по мосту Алькантары или Кордовы. Когда я переходил через него, он был в длину 166 футов.»[1]

Путь Сьесы пролегал по дороге Инков (длиной 3000 км от Куско до Кито), где он встретил почти нетронутыми, и как будто вытянутыми в одну линию, архитектурные монументы и висячие мосты, техника натягивания которых опережала современную тогда инженерную мысль на несколько веков.[2]

Переход от примитивных конструкций висячих мостов к современным системам относится к XVII—XVIII вв. и связан с именами испанца Веррантиуса, француза Пойе и англичанина Джеймса Финли. Последний получил на свою висячую систему патент в 1801 году.[3].

Первые висячие мосты, оказавшиеся способными соответствовать современным требованиям, были построены в Северной Америке в конце XVIII столетия. Первый висячий мост был построен Джеймсом Финли в Пенсильвании в 1796 г. В начале XIX века в этом штате существовало уже довольно много таких мостов. Самым крупным из них был мост через реку Скулкил (Schuylkill) близ Филадельфии. Британские инженеры последовали примеру американцев, в результате чего на протяжении первой четверти XIX века было построено много таких мостов и в Англии. Крупнейший из них — мост через Менай, соединяющий берег Уэльса с островом Англси, со средним пролётом 165 м был спроектирован и построен Томасом Тельфордом. Строительство велось с 1822 по 1826 гг.

В XX веке было построено большое количество висячих мостов, основные достижения технологии их строительства таковы:

  • В 1929 г. в Детройте построен висячий мост Амбассадор длиной 564 м, вышедший на первое место среди всех систем мостов по длине пролёта, превзойдя Квебекский мост с пролётом 548 м (металлическая консольно-подвесная ферма).
  • В 1931 г. построен мост Джорджа Вашингтона через Гудзон длиной 1067 м, — первый мост, превзошедший километровый пролёт, окончательно закрепивший превосходство висячих систем.
  • В 1937 г. в Сан-Франциско построен мост Золотые Ворота, длина 1280 м, предмет национальной гордости американцев (на праздновании 50-летия моста в 1987 г. собралось 150 000 человек), получил много призов за красоту, особый эффект от оранжевого троса на фоне голубого океана.
  • В 1965 г. в Нью-Йорке построен «Мост Верразано», длина 1298 м, — последний американский мировой рекорд, остающийся до сих пор рекордом Америки.

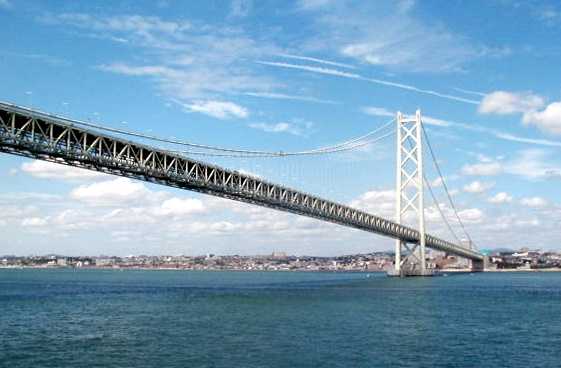

  • В 1997 г. в Японии, между островами Сикоку и Хонсю построен мост Акаси-Кайкё, который дважды вошёл в книгу рекордов Гиннесса: как самый длинный подвесной мост — длина одного его пролёта составляет 1991 м — и как самый высокий мост, так как его пилоны поднимаются на 297 м, что выше девяностоэтажного дома. Общая же протяжённость этого уникального трехпролетного сооружения составляет 3910 м. Несмотря на огромные размеры моста, его конструкция достаточно прочна, чтобы выдержать порывы ветра до 80 м в секунду и землетрясения до 8 баллов по шкале Рихтера, которые нередки на Дальнем Востоке.

Висячие мосты в России[править]

Строительство первых висячих мостов в России началось в 1820-х гг. Первый цепной мост был построен в Петербурге в парке Екатерингоф в 1823 году по проекту П. П. Базена. Это был небольшой пешеходный мост, с пролётом 15,25 м[4]. В Петербурге строительство цепных мостов продолжалось всего несколько лет (1823 — 1826 гг.). Подобная конструктивная схема была использована Треттером при строительстве небольших мостов через Мойку, Канал Грибоедова и Фонтанку: Египетского, Пантелеймоновский, Почтамтского, Банковского и Львиного[3].

Цепные мосты строились не только в Петербурге — в подмосковной усадьбе Кузьминки архитектором Д. И. Жилярди в 1825 году был построен цепной мост, аналогичный по конструкции пилонов Почтамтскому мосту. Инженер П. Я. Девитте в 1825 году построил в Москве через Яузу пешеходный мост с несущими кабелями из проволок[5].

В 1853 г. был построен мостовой переход через р. Великая в городе Остров — единственные цепные транспортные мосты середины XIX века, сохранившиеся на территории России[6].

В 1934-1936 гг. был построен Ининский мост через р. Катунь — первый двухцепной висячий мост в СССР[7].

Одним из наиболее известных российских висячих мостов является Крымский мост через Москва-реку (1938 г., архитектор А. В. Власов, инженер Б. П. Константинов).

В России висячие мосты не получили такого большого развития, как в США, Англии, Франции, Японии и других странах. Во-первых, они появились в России значительно позже (1823 год). Отставание в этой области объясняется многими причинами, одна из которых заключается в отсутствии сравнительно больших водных преград, которые требовали бы строительства столь больших пролетов[8]. Кроме того, поскольку большая часть территории России находится в зонах с зимнем ледоставом на реках и промерзанием почвы, сооружение промежуточных опор в зимнее время не представляет большой сложности, в отличие от стран с теплым климатом, где для установки промежуточных опор в донном грунте водоемов требуется искусственное замораживание.

Самые длинные висячие мосты[править]

Длина моста считается по длине основного пролёта (свыше 1000 метров).

  1. Мост Акаси-Кайкё, Япония. 1991 м, построен в 1998.
  2. Мост Сихоумэнь, Китай. 1650 м, построен в 2009.
  3. Мост Большой Бельт, Дания. 1624 м, построен в 1998.
  4. Мост Ли Сунсин, Республика Корея. 1545 м, построен в 2012.
  5. Мост Жуньян, Китай 1490 м, построен в 2005
  6. Мост Хамбер, Англия. 1410 м, построен в 1981 (был самым большим с 1981 до 1998).
  7. Мост Цзянъинь, Китай, р. Янцзы. 1385 м, построен в 1997.
  8. Мост Цзин Ма, Гонконг. 1377 м, построен в 1997 (с железнодорожными путями и метро).
  9. Мост Верразано, США. 1298 м, построен в 1964 (был самым большим с 1964 до 1981).
  10. Золотые Ворота, США. 1280 м, построен в 1937 (был самым большим с 1937 до 1964).
  11. Мост Хёгакустенбрун, Швеция. 1210 м, построен в 1997.
  12. Мост Макинак, США. 1158 м, построен в 1958.
  13. Мост Минами Бисан-Сето, Япония. 1118 м, построен в 1988.
  14. Мост Султана Мехмеда Фатиха, Турция. 1090 м, построен в 1988.
  15. Босфорский мост, Турция. 1074 м, построен в 1973.
  16. Мост Джорджа Вашингтона, США. 1067 м, построен в 1931 (был самым большим с 1931 до 1937).
  17. Мост Курусима-3, Япония. 1030 м, построен в 1999.
  18. Мост Курусима-2, Япония. 1020 м, построен в 1999.
  19. Мост имени 25 апреля, Португалия. 1013 м, построен в 1966.
  20. Фортский мост, Великобритания. 1006 м, построен в 1964.

Мост через Мессинский пролив с центральным пролётом 3300 м соединит Италию и Сицилию, но его строительство ещё не началось. Также планируется создание мостов через Гибралтарский пролив и через Суданский пролив, где длины пролётов будут достигать нескольких километров. Мост через Бухту Измит (Мраморное море, Турция) с длиной основного пролёта 1668 м может стать вторым по длине в мире, но по состоянию на июнь 2009 года его строительство находится на стадии разработки проекта.[9]

Другие висячие мосты[править]

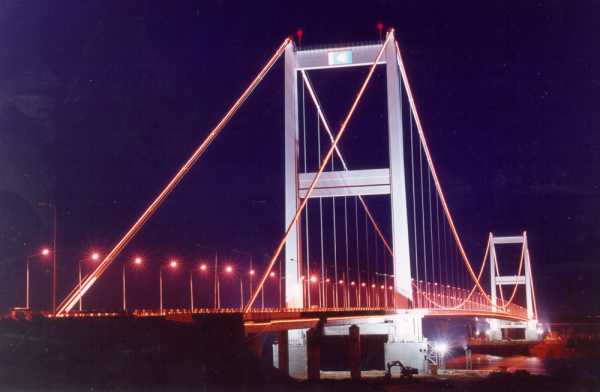

Семипалатинский подвесной мост через реку Иртыш
  1. Семипалатинский подвесной мост, Казахстан. 750 м, построен в 2001.
  1. ↑ Сьеса де Леон, Педро. Хроника Перу. Часть Первая. — Киев, 2008 (пер. А. Скромницкий). Архивировано из первоисточника 9 июля 2012.
  2. ↑ :: Bienvenidos al web de Rodolfo Pérez Pimentel — Escritor Ecuatoriano
  3. 3,03,1 Dr.-Ing.Sergej G.Fedorov. St-Petersburg- Leningrad. (2.Auflage) Universitet Karlsruhe (TH) Institut für Baugeschichte- Prof.Dr.-Ing.Wulf Schimmer- Karlsruhe 2000
  4. ↑ М. С. Бунин. «Мосты Ленинграда. Очерки истории и архитектуры мостов Петербурга — Петрограда — Ленинграда». Л., Стройиздат, 1986, стр.76
  5. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 12
  6. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 36
  7. А. В. Абакаева. Роль Чуйского тракта в развитии сёл Горного Алтая. // Вестник молодых ученых. — 2010 г. — № 1.
  8. ↑ Смирнов В. А. «Висячие мосты больших пролетов». М., Высшая школа, 1970, стр.10
  9. ↑ Izmit bridge ссылка проверена 3 июня 2009

www.wikiznanie.ru

Висячие мосты Википедия

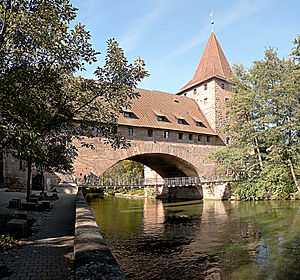

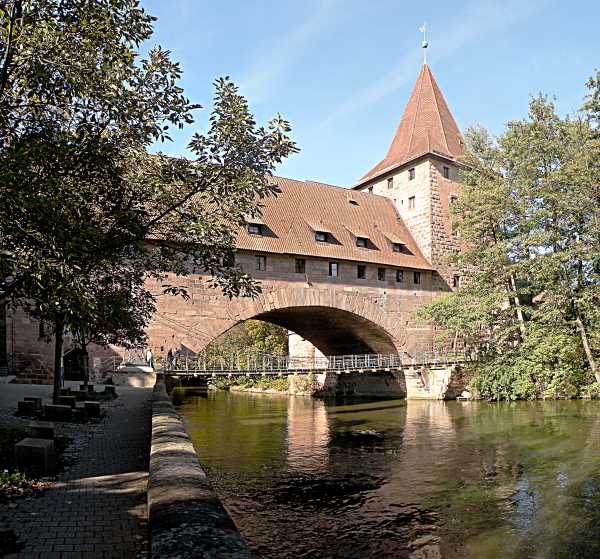

Первый в Германии железный висячий мост. Нюрнберг.

Вися́чий мост — мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и других), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной литературе по архитектуре и строительству термин «подвесной мост» не используется.

Висячие мосты находят наиболее удачное применение в случае большой длины моста, невозможности или опасности установки промежуточных опор (например, в судоходных местах). Мосты такого типа выглядят очень гармонично, одним из наиболее известных примеров является мост Золотые Ворота, расположенный на входе в бухту Сан-Франциско.

Основные несущие тросы (или цепи) подвешивают между установленными по берегам пилонами. К этим тросам крепят вертикальные тросы или балки, на которых подвешивается дорожное полотно основного пролёта моста. Основные тросы продолжаются за пилонами и закрепляются на уровне земли. Продолжение тросов может использоваться для поддержки двух дополнительных пролётов.

Под действием сосредоточенной нагрузки несущая конструкция может изменять свою форму, что уменьшает жёсткость моста. Для избежания прогибов в современных висячих мостах дорожное полотно усиливают продольными балками или фермами, распределяющими нагрузку.

Используются также конструкции, в которых дорожное полотно поддерживается системой прямолинейных канатов, закреплённых непосредственно на пилонах. Такие мосты называются вантовыми.

Достоинства висячих мостов[ | ]

  • Основной пролёт можно сделать очень длинным при минимальном количестве материала. Поэтому использование такой конструкции очень эффективно при строительстве мостов через широкие ущелья и водные преграды. В современных висячих мостах широко применяют проволочные тросы и канаты из высокопрочной стали с пределом прочности около 2—2,5 ГПа (200—250 кгс/мм²), что существенно снижает собственный вес моста.
  • Висячие мосты могут быть построены высоко над водой, что обеспечивает прохождение под ними даже высоких судов.
  • Отсутствует необходимость ставить промежуточные опоры, что даёт большие преимущества, например, в случае горных разломов или рек с сильным течением.
  • Будучи относительно податливыми, висячие мосты могут, без ущерба для целостности конструкции, изгибаться под действием сильного ветра или сейсмических нагрузок, тогда как более жёсткие мосты нужно строить более крепкими и тяжёлыми.

Недостатки висячих мостов[

ru-wiki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
