Зерносушилка VESTA (ВЕСТА)
Зерносушилка шахтного типа VESTA
ОАО «Мельинвест» работает в отрасли производства сельскохозяйственного оборудования для очистки, сушки и хранения зерна уже более 150 лет. Стратегия производственной политики компании – сокращение потерь и издержек на всех этапах производственного цикла. В реализации данной стратегии ставка делается на передовые технические решения, предложенные ведущими научно-производственными центрами страны.
Одним из подобных технологических решений стала зерносушилка серии VESTA.
Шахтная зерносушилка серии VESTA является универсальной и подходит для любых зерновых культур. Она прекрасно зарекомендовала себя в работе с зерновыми, бобовыми и даже масличными культурами. Предлагаем познакомиться с ней поближе.
Конструктивные особенности на примере зерносушилки VESTA 50

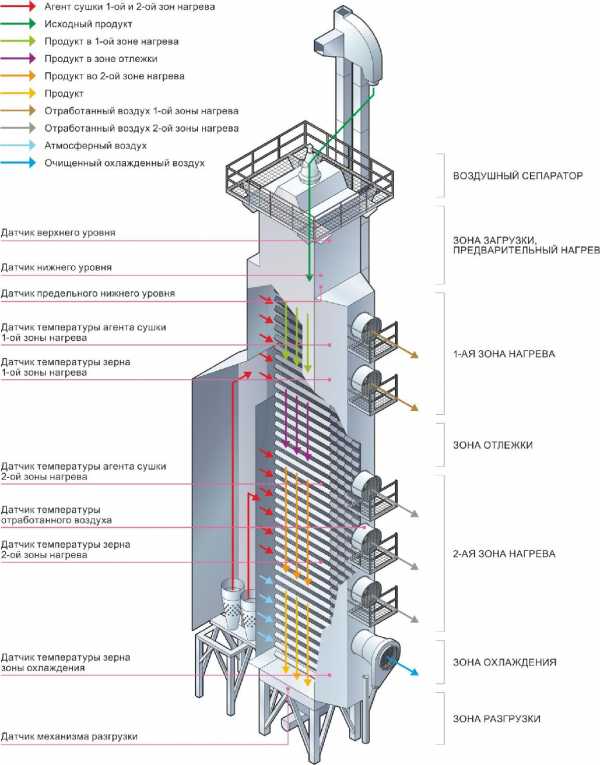

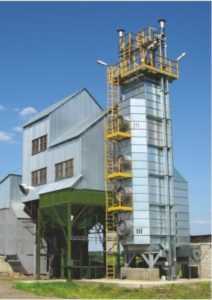

Башня зерносушилки VESTA
Зерносушилка VESTA изготовлена из оцинкованной стали, высокостойкой к воздействию агрессивных сред. Башня зерносушилки условно разделена на 8 зон, которые идут сверху вниз. Каждая, из которых имеет свое назначение, но служит общей конечной цели: освобождение от влаги и получение на выходе сухого, качественного продукта, не потерявшего своих полезных свойств.
1. Зона предварительной очистки и распределения;
2. Над сушильный бункер;
3. Зона предварительного нагрева;
4. Первая зона нагрева;
5. Зона отлёжки;
6. Вторая зона нагрева;
7. Зона охлаждения;
8. Зона выгрузки.
На входе в башню зерносушилки VESTA предварительно очищенное зерно проходит через воздушный сепаратор с разбрасывающим механизмом, выполняющий одновременно несколько функций:
– очищает его от легковесных примесей, получившихся в результате транспортировки;
– позволяет равномерно распределить зерно по всему объёму зерносушилки с помощью строенного разбрасывателя.
Увеличенный над сушильный бункер, позволяет обеспечить бесперебойное и равномерное поступление любой культуры в контур предварительного подогрева. Исключает свободный выход агента сушки из воздушных каналов при любом коэффициенте сыпучести продукта. Предварительная контур подогрева позволяет подготовить зерно к первому, самому интенсивному, нагреву и снизить термический удар, который происходит, если холодное зерно сразу нагреть. Наличие данной зоны исключает появление сухой корки, мешающей интенсивному влагосъему.
Первая зона нагрева позволяет максимально быстро и легко нагреть подготовленное зерно до необходимой температуры, а также легко снять с него всю поверхностную влагу. После этого горячее, но не «закаленное» зерно поступает в систему отлёжки, где происходит выравнивание температурных и влажностных параметров в зерновом материале. Влага переходит из центральных частей зерна и распределяется по всей зерновке, а значит, дальнейшая сушка происходит более эффективно, так как снимать влагу с поверхности значительно легче. Кроме того, наличие зон отлежки способствует равномерному высушиванию зерна и предотвращает пересушивание, ведущее к растрескиванию и потере его всхожести.
Вторая зона нагрева предназначена для снятия вышедшей на поверхность зерна влаги и завершения процесса сушки. Поскольку зерновая масса уже подогрета, требуется относительно невысокая температура агента сушки, для доведения зерна до кондиции и максимального извлечения из него влаги.
Далее идет контур охлаждения, где зерновая масса остывает. Данная зона нужна для исключения создания конденсата, который может образовываться, если температура выходящего зерна будет превышать температуру окружающей среды более, чем на 10 °С.
Завершает шахту зона разгрузки. Независимо от режимов сушки скорость разгрузки может регулироваться. Оригинальная система разгрузки предусматривает плавную настройку выгрузки продукта из зерносушилки на любую производительность. Исключает застой продукта. Выгрузка продукта производится на различные виды конвейеров: винтовой, скребковый или ленточный. Применение частотного преобразователя в секции разгрузки и таймера задержки способствует оптимизации времени нахождения зерна в различных зонах (нагрева, сушки и охлаждения). Позволяет плавно регулировать режимы работы, добиваясь необходимого влагосъёма при сушке любых культур и соответствующих им технологических процессов (от риса – 2% до кукурузы до 15%) за один проход. Зона разгрузки имеет антиадгезионное покрытие, которое повышает износостойкость зерносушилки и предотвращает травмирование зерна.
Система воздушных коробов VESTA
Внутри корпуса зерносушилки Vesta располагаются воздушные короба, сконструированные инженерами компании «Мельинвест». Они имеют трапециевидное сечение, благодаря которому зерно беспрепятственно двигается вниз по шахте зерносушилки, не образуя застойных зон. Система воздушных коробов позволяет сохранить постоянную скорость агента сушки по всей длине короба, а также повышает пожаробезопасность. Переменное сечение коробов позволяет иметь одинаковое давление агента сушки (горячего воздуха) по всей ширине шахты, что в свою очередь обеспечивает высокую равномерность сушки продукта.

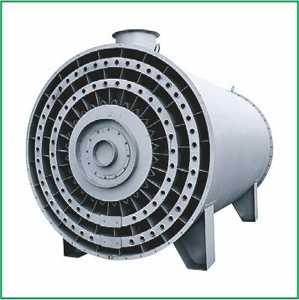

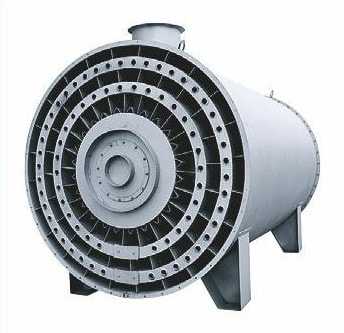

Теплогенератор VESTA
В большинстве сушилок практикуется прямой нагрев зерна смесью воздуха с продуктами сгорания газового топлива. При правильно отрегулированной горелке, газ сгорает полностью и к зерну не поступает вредных веществ. Однако при использовании жидкого топлива необходимо применение воздухонагревателя с теплообменником для того, чтобы канцерогенные продукты сгорания не контактировали с зерновой массой. Зерносушилки серии Vesta оснащены теплогенератором, состоящим из воздухонагревателя и горелки. Камера сгорания выполнена из жаропрочной нержавеющей стали. В основу работы теплогенератора положен принцип противотока воздушных масс: холодный воздух с улицы и горячий воздух из горелки поступают с разных сторон корпуса воздухонагревателя, благодаря чему теплогенератор не перегревается. Теплогенератор с теплообменником установлен вне шахты зерносушилки, что исключает прямой контакт продукта сгорания с зерном и пагубное воздействие на него канцерогенных веществ, а следовательно, обеспечивает экологически чистую сушку. Оригинальная конструкция теплогенератора позволяет снизить энергозатраты, а следовательно увеличить КПД.

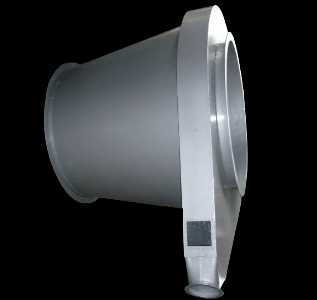

Система очистки воздуха VESTA
Система горизонтальных циклонов предназначена для осаждения легкого мусора, выносимого из вентиляторов зерносушилки. По инерции мусор выносит в вертикальный самотек, далее вниз к бункеру отходов. Таким образом, из зерносушилки наружу выходит очищенный воздух. Эффективность освобождения от легких примесей при этом составляет 95%, что позволяет эксплуатировать зерносушилки серии Vesta даже в черте города.

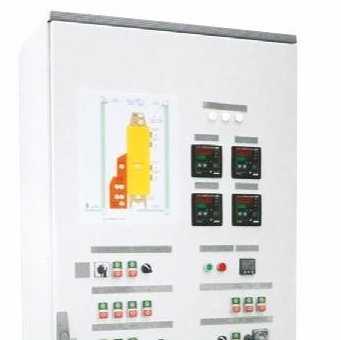

Автоматизированная система управления VESTA
Автоматизированная система управления контролирует процесс сушки и включает в себя: датчики заполнения; температурные датчики агента сушки, нагрева, отработанного воздуха, зоны охлаждения; противопожарных зон, а также датчик механизма разгрузки. Строго заданный режим нагрева и охлаждения, использование расчетного объема воздуха позволяет точно выдерживать технологию сушки. Автоматическая регулировка сушки с точностью до 0,5 °С позволяет задавать необходимую температуру сушки зерна в любой из зон нагрева в зависимости от его исходной влажности. Благодаря автоматизированной системе управления сушилкой с последующим охлаждением, возможно программирование параметров работы зерносушилки на всех стадиях прохождения зерна. Пульт управления имеет наглядную мнемосхему и встроенные функции защиты, что делает эксплуатацию сушилки Vesta простой и удобной. В конечном итоге, автоматизация минимизирует затраты на обслуживающий персонал. Инженеры не обошли вниманием и такой важный вопрос как безопасность. Зерносушилки «Мельинвест» оборудованы автоматизированной системой предотвращения возгорания продукта. Это возможно благодаря наличию датчиков уровня и температуры зерна в шахте и транспортных механизмах, а также системы экстренной автоматической блокировки работы зерносушилки.
Система транспортировки VESTA

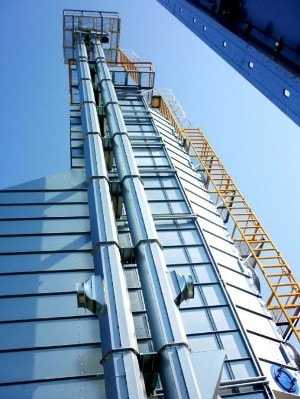

Зерносушилка VESTA снабжена высокопроизводительной норией. Бесшумность в работе и безопасность эксплуатации обеспечивают такие необходимые элементы, как норийная лента и полимерные ковши. Полимерное покрытие металла здесь нашло свое применение, защищая места, подверженные износу, прежде всего приемный и выбросные носки. На сегодняшний день практика показывает, что износостойкость металла с полимером увеличивается в десятки раз. В совокупности элементы нории обеспечивают бережный прием, транспортировку и минимальное травмирование зерна. Нории оборудованы системой защиты, состоящей из датчика скорости и датчиков сбега ленты, что позволяет оператору чувствовать себя уверенно, эксплуатируя зерносушилку. Отсутствие пыли возможно благодаря наличию аспирационной системы подведеной через патрубки. Даже через год непрерывной эксплуатации кажется, что нория выглядит, как только что смонтированная.
Высокая экономическая эффективность VESTA
Зерносушилка Vesta экономична по удельным расходам топлива, электроэнергии и удельной металлоёмкости. Окупаемость сушилки повышается и за счёт добавочного улучшения качества готового продукта. Быстрая окупаемость сушилки – это лучшая реклама, говорящая сама за себя!

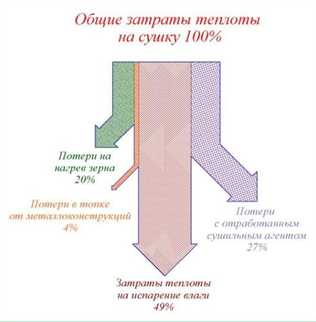

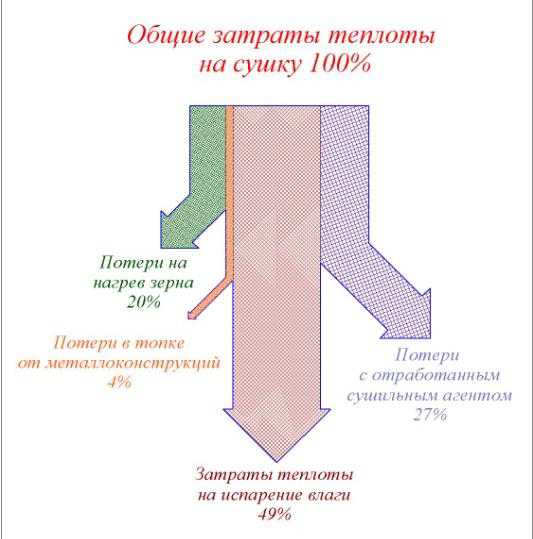

Общие затраты теплоты на сушку зернового материала складываются из следующих показателей: (Рис. По тепловому балансу)
– потери на нагрев – 20%
– потери с отработавшим сушильным агентом – 27%
– потери в топке и от расходов на нагрев металлоконструкций – 4%
– затраты теплоты на испарение влаги – 49%
Данные показатели говорят о том, что сушка классическим конвективным способом, когда нагретый воздух пронизывает слой зерна, способна использовать на испарение влаги лишь около 49 % тепловой энергии. Уникальные особенности конструкции зерносушилки Vesta позволяют максимально продуктивно использовать энергию нагрева и рабочий объем секций, а также биохимические свойства зернового материала тем самым повышая коэффициент полезного действия до 60%.
Рассмотрим основные из них:
1. Предварительный нагрев зерна позволяет направлять на сушку нагретое зерно, что повышает коэффициент диффузии влаги в зерновке, а также сокращает потери тепла, связанные с отработавшим теплоносителем. Такой прием приводит к дополнительному увеличению КПД на 2%.
2. Возврат теплого воздуха (рекуперация воздуха) из зоны охлаждения в зону нагрева приводит к уменьшению затрат на нагрев агента сушки (воздуха в теплогенераторе) и к дополнительному увеличению КПД на 2-3%.
3. Для оптимизации режимов сушки используя биохимические свойства зерна необходимо поддерживать разную температуру в верхней и нижней части сушилки. Использование двух автономных тепловых агрегатов позволяет разделить и поддерживать температуры в различных зонах независимо. Такой прием позволяет снижать расходы топлива до 5 %.
4. Утепление конфузора подачи разогретого воздуха эффективно для сушки при отрицательных температурах. Этот прием снижает потери энергии на нагрев воздухонагревателя и металлоконструкции и дополнительно увеличивает КПД на 1%.
По желанию клиента зерносушилки серии VESTA может быть укомплектована системой теплоизоляции, что повышает коэффициент полезного действия.
Технические характеристики VESTA
| Наименование параметра | Величина параметра | ||||||
| Vesta 5 | Vesta 10 | Vesta 15 | Vesta 20 | Vesta 30 | Vesta 40 | Vesta 50 | |
| Производительность, т/ч | |||||||
| пшеница, съем влаги с 20% до 14,5% с 19% до 15% кукуруза, съем влаги с 25% до 15% подсолнечник, съем влаги с 13% до 9% рапс, съем влаги с 13% до 9% | 5 6,3 2,5 2,3 2,0 | 10 12,5 5,0 4,7 4,0 | 15 19 6,5 7,0 6,0 | 20 25 9,0 9,5 8,0 | 30 38 13,0 14,0 12,0 | 40 50,5 17,0 19,0 16,0 | 50 63 22,0 23,0 20,0 |
| Вместимость, м3 | 15,7 | 23,2 | 30,8 | 42,2 | 59,0 | 68,7 | 78,3 |
| Установленная мощность максимальная (без норий), кВт | 12 | 20,2 | 28,1 | 36,3 | 80,15 | 81,55 | 86,15 |
| Мощность тепловая, кВт | |||||||
| газового воздухонагревателя жидкостного воздухонагревателя | 440 450 | 814 830 | 1163 1186 | 1512 1540 | 2326 2372 | 3024 3080 | 4580 4886 |
| Расход воздуха, м3 | 25000 | 50000 | 75000 | 100000 | 100000 | 125000 | 150000 |
| Вид топлива | Дизельное топливо/природный газ | ||||||
| Расход топлива на тонну/%, | |||||||
| природный газ, м3 дизельное топливо, кг | 1,1 1 | 1,1 1 | 1,1 1 | 1,1 1 | 1,1 1 | 1,1 1 | 1,1 1 |
| Обрабатываемые культуры | (фуражное, продовольственное, семенное зерно) пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник | ||||||
| Габаритные размеры шахтных зерносушилок работающих на газовом топливе | |||||||
| высота, мм длина, мм ширина без воздухонагревателя, мм ширина с воздухонагревателем, мм | 8500 5350 3400 5000 | 10600 5350 3400 5000 | 17600 5350 3400 5000 | 17600 5350 3400 5000 | 17600 7045 5700 5700 | 19800 7045 5700 5700 | 22000 7045 5700 5700 |
| Масса, кг | 7000 | 8000 | 9000 | 10500 | 10350 | 11650 | 12950 |
| Габаритные размеры шахтных зерносушилок работающих на дизельном топливе | |||||||
| высота, мм длина без воздухонагревателя, мм длина с воздухонагревателем, мм ширина без воздухонагревателя, мм | 8500 5350 10950 3400 | 10600 5350 10950 3400 | 12800 5350 10950 3400 | 16050 5350 10950 3400 | 17600 6500 11650 5700 | 19800 6500 11650 5700 | 22000 6500 11650 5700 |
| Масса, кг | 9000 | 10100 | 11300 | 12500 | 17500 | 18800 | 20100 |
| Производительность дана с учетом биологически чистого зерна объемной массой 750 г/л при температуре окружающей среды +20°С и влажностью воздуха до 70%, с учетом зоны охлаждения | |||||||
Увеличение производительности зерносушилки VESTA на 25-30% возможно благодаря добавлению бункера активной вентиляции, в котором происходит охлаждение подогретого зерна. Объем камеры сушки при этом увеличивается за счет объединения зон подогрева и охлаждения зерна в шахте зерносушилки. Данный бункер можно использовать как силос для временного хранения зерна.
Высокая монтажная готовность VESTA
Несомненным преимуществом сушилок компании «Мельинвест» является высокая монтажная готовность. Зерносушилки VESTA поставляются в модульном исполнении, что позволяет снизить сроки на монтажные и пусконаладочные работы. Процент готовности зерносушилки составляет 45-50%. Строительства дополнительных сооружений не требуется, так как антикоррозийный материал, с применением которого изготовлена VESTA, продлевает срок службы зерносушилки и защищает ее от воздействия окружающей среды.
Обслуживание и эксплуатация VESTA
Для более легкого и удобного обслуживания всех механизмов в составе зерносушилок предусмотрены площадки обслуживания оборудования с перилами и лестницами для подъёма к ним. При помощи этих площадок можно легко произвести плановый или профилактический ремонты любого из механизмов зерносушилки. Компания «Мельинвест» может оказать любые услуги, связанные с наладкой, проверкой, и подготовкой к работе зерносушилок нашего производства. Ежегодно мы проводим бесплатные обучающие семинары по работе нашего оборудования и всегда готовы оказать консультационную помощь по вопросам эксплуатации, сервисного обслуживания и подготовки к сушильному сезону.
Итак, подведем итоги:
При покупке зерносушилок серии VESTA производства ОАО «Мельинвест» Вы имеете следующие конкурентные преимущества:
Экономичность: минимизация издержек в процессе строительства и эксплуатации, достигаемые за счет:
– повышения КПД до 60%;
– не требуется капиталовложений на строительство дополнительных зданий, сооружений и металлоконструкций для обслуживания;
Высокое качество зерна:
– высокое качество готового продукта, сохранение всхожести, сохранение питательных и мукомольных качеств, продление периода сохранности, повышение класса зерна, а следовательно и его рыночной стоимости.
Надежность, удобство эксплуатации и долговечность:
– высокая монтажная готовность;
– не требует высококвалифицированный персонал;
– минимальный простой из-за поломок, все комплектующие в наличие в России;
– автоматизированная система управления;
– использование антикоррозийных и полимерных материалов.
granotech.ru
Зерносушилка VESTA 50 (P1-C50) в Уфе
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ ЗЕРНОСУШИЛКИ
Теплогенератор
В большинстве сушилок практикуется прямой нагрев зерна смесью воздуха с продуктами сгорания газового топлива. Данный метод нагрева увеличивает возможностиь возгорания зерна в зерносушилке. Зерносушилки серии Vesta оснащены теплогенератором, состоящим из воздухонагревателя и горелки. Камера сгорания выполнена из жаропрочной нержавеющей стали. Теплогенератор с теплообменником установлен вне шахты зерносушилки, что исключает прямой контакт продукта сгорания с зерном, в разы уменьшает возможность возгорании и пагубное воздействие на него канцерогенных веществ, а следовательно, обеспечивает экологически чистую сушку.
Система очистки воздуха
Система горизонтальных циклонов предназначена для осаждения легкого мусора, выносимого из вентиляторов зерносушилки. По инерции мусор выносит в вертикальный самотек, далее вниз к бункеру отходов. Таким образом, из зерносушилки наружу выходит очищенный воздух. Эффективность освобождения от легких примесей при этом составляет 95%, что позволяет эксплуатировать зерносушилки серии Vesta даже в черте города
Автоматизированная система управления зерносушилкой
Автоматизированная система управления контролирует процесс сушки и включает в себя: датчики заполнения; температурные датчики агента сушки, нагрева зерна, отработанного воздуха, зоны охлаждения; противопожарных зон, а также датчик механизма разгрузки. Строго заданный режим нагрева и охлаждения, использование расчетного объема воздуха позволяет точно выдерживать технологиюсушки. Автоматическая регулировка сушки с точностью до 0,5 °С позволяет задавать необходимую температуру сушки зерна в любой из зон нагрева в зависимости от его исходной влажности. Благодаря автоматизированной системе управления сушилкой с последующим охлаждением, возможно программирование параметров работы зерносушилки на всех стадиях прохождения зерна. Пульт управления имеет наглядную мнемосхему и встроенные функции защиты, что делает эксплуатацию сушилки Vesta простой и удобной. В конечном итоге, автоматизация минимизирует затраты на обслуживающий персонал.
Система загрузки и выгрузки зерносушилки
Зерносушилка в стандартной комплектации снабжена высокопроизводительными нориями и транспортером разгрузки. Короба нории, головка и башмак изготовлены из оцинкованной стали, что увеличивает долговечность работы. Приемный башмак и головка нории покрытии износостойким полимером. Нории оборудованы системой защиты, состоящей из датчиков контроля скорости и схода ленты. Для более легкого и удобного обслуживания всех механизмов в составе зерносушилок предусмотрены площадки обслуживания оборудования с перилами и лестницами для подъёма к ним. При помощи этих площадок можно легко произвести плановый или профилактический ремонты любого из механизмов зерносушилки.
zernoteh.com
Зерносушилки шахтного типа Веста, зерносушилки Мельинвест
Процесс сушки зерна предназначен для доведения таких характеристик зерна как влажность и температура до нужного значения, при котором зерновой продукт можно будет свободно хранить в элеваторах, не опасаясь порчи семян.
Технология просушки зерна подразумевает тепловое воздействие на зерно. Источником такого воздействия является разогретый воздух. Зерносушилки Мельинвест разбивает процесс тепловой обработки на несколько этапов. Такой подход обеспечивает более высокую эффективность результата.
Процесс сушки и конструкционные особенности
Процедура сушки заключается в циклических процессах обработки продукта воздухом необходимой температуры. Заметьте, что слишком высокая температура может привести к порче зернового продукта, что может плохо отразится на производстве. Поэтому, «умные» системы зерносушилки веста, при помощи датчиков, постоянно отслеживают температуру, дабы не допустить неприятных инцидентов. В ходе просушки, зерно проходит несколько зон нагрева. Поэтапная сушка повышает процент сухого зерна поступаемого в зону разгрузки и позволяет добиться оптимальной температуры для всего потока зернового продукта.
Использование автоматизированных систем управления обеспечивает качественный контроль состояния семян, а гибкие возможности настройки увеличивает универсальность и позволяют использовать зерносушилки Мельинвест на, фактически, любом предприятии. Также, благодаря возможности автоматизации процесса, предприятие может сэкономить часть финансовых средств, ведь для автоматизированного процесса сушки не требуется оператор.
Также, каждое устройство дополнительно оборудуется сепаратором на входе, который производит дополнительную очистку зерен от мусора и посторонних продуктов, а также выполняет функцию равномерного распределителя продукта внутри комплекса.
Заключение
Очевидно, что монтаж зерносушилок от ООО «Мельинвест» является оправданным вложением финансовых средств. Ведь качество продукции, выпускаемой этой компанией, позволит достичь высокого уровня развития зернового бизнеса. Самыми известными моделями зерносушилок являются:
• Веста-50
• Веста-30
• Веста-20
• БЛС-150
Технические характеристики
| Наименование показателя | VESTA 5 | VESTA 10 | VESTA 15 | VESTA 20 | VESTA 30 | VESTA 40 | VESTA 50 | VESTA 100 | VEST A 150 | ||
| Производительность, пшеница, съем влаги с 20% до 14,5 % {с 19% до 15%} | т/ч |
5 {6,3} |
10 {12,5} |
15 {19} |
20 {25} |
30 {38,0} |
40 {50,5} |
50 {63,0} |
100 (126) |
150 (189) | |
| кукуруза, съем влаги с 25% до 15% | т/ч | 2,5 | 5,0 | 6.5 | 9.0 | 13.0 | 17.0 | 22.0 | 44 | 66 | |
| подсолнечник, съем влаги с 13% до 9% | т/ч | 2,3 | 4,7 | 7,0 | 9,5 | 14,0 | 19,0 | 23,0 | 46 | 69 | |
| рапс, съем влаги с 13% до 9% | т/ч | 2,0 | 4,0 | 6,0 | 8,0 | 12,0 | 16,0 | 20,0 | 40 | 60 | |
| вместимость | куб.м | 15,7 | 23,2 | 30,8 | 42,2 | 59,0 | 68,7 | 78,3 | 184 | 276 | |
| Установленная мощность максимальная. (без норий) | кВт | 12 | 20,2 | 28,1 | 36,3 | 39,15 | 48,0 | 60,15 | 108,4 | 153,4 | |
| мощность тепловая, газового |
кВт | 440 | 814 | 1163 | 1512 | 2326 | 3024 | 4580 | 9160 | 13740 | |
| жидкостного воздухонагревателя | кВт | 450 | 830 | 1186 | 1540 | 2372 | 3080 | 4886 | 9772 | 14658 | |
| расход воздуха | 25000 | 50000 | 75000 | 100000 | 100000 | 125000 | 150000 | 300000 | 45000 0 | ||
| вид топлива | дизельное топливо / природный газ | ||||||||||
| расход топлива на тонну/%, природный газ |
куб.м | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| дизельное топливо | кг | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| обрабатываемые культуры | (фуражное, продовольственное, семенное зерно) пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник | ||||||||||
| Габаритные размеры шахтных зерносушилок работающих на газовом топливе | |||||||||||
| габаритные размеры высота | мм | 8500 | 10600 | 12800 | 16050 | 17600 | 19800 | 22000 | 28567 | 2856 7 | |
| длина | мм | 5350 | 5350 | 5350 | 5350 | 6500 | 6500 | 6500 | 7088 | 7088 | |
| ширина без воздухонагревателя | мм | 3400 | 3400 | 3400 | 3400 | 5700 | 5700 | 5700 | 10747 | 1364 6 | |
| ширина с воздухонагревателем | мм | 5000 | 5000 | 5000 | 5000 | 5700 | 5700 | 5700 | 10747 | 1364 6 | |
| масса | кг | 7000 | 8000 | 9000 | 10500 | 10350 | 11650 | 12950 | 35000 | 5150 0 | |
| Габаритные размеры шахтных зерносушилок работающих на дизельном топливе | |||||||||||
| габаритные размеры высота | мм | 8500 | 10600 | 12800 | 16050 | 17600 | 19800 | 22000 | 28567 | 2856 7 | |
| длина без воздухонагревателя | мм | 5350 | 5350 | 5350 | 5350 | 6500 | 6500 | 6500 | 7088 | 7088 | |
| длина с воздухонагревателем | 10950 | 10950 | 10950 | 10950 | 11650 | 11650 | 11650 | 15224 | 1522 4 | ||
| ширина | мм | 3400 | 3400 | 3400 | 3400 | 5700 | 5700 | 5700 | 10472/ 12320 | 1364 6/15 221 | |
| масса | кг | 9000 | 10100 | 11300 | 12500 | 17500 | 18800 | 20100 | 52000 | 7600 0 | |
agrtek.ru
Зерносушилка нового поколения Vesta ECO
Зерносушилка Vesta ECO
Данная модель представляет собой новое поколение зерносушилок. Аппарат синтезирует в себе оптимизированную технологию сушки. Vesta-ECO была создана нашими высококвалифицированными конструкторами, для того, чтобы вы осуществляли сушку на инновационной, легкой в эксплуатации, выгодной в хозяйственном отношении зерносушилка
Сушилка изготовлена из антикоррозийных материалов, что обеспечивает долгий срок службы. Более того, аппарат способен работать на любом виде топлива, и имеет высокую производительность – от 20 до 50 т/ч.
Экономичность представленной модели
Колонковая зерносушилка Vesta ECO представляет собой экономичную модель. Это обусловлено сниженным расходом топлива и электрической энергии. Для увеличения производительности в зоне охлаждения применена технология рекуперации воздуха.
В аппарате существует щадящий режим сушки зерна. Кроме того, в данной модели используются полимерные материалы. Всё это обеспечивает получение качественного зерна с высокой рыночной стоимостью.
Учитывая все вышеуказанные параметры аппарата, зерносушилка Vesta-ECO самоокупается за сезон.
Многофункциональность
Большое количество аграриев занимается выращиванием сразу нескольких культур. В силу этого, важно иметь зерносушилку, которая будет осуществлять бережную сушку различных зерновых. Устанавливая необходимые настройки показателей температуры и времени сушки, вы можете работать со многими культурами.
Высокое качество зерна
Зерносушилки Vesta-ECO созданы на основе современных научных достижений в сфере сушки культур. Инженеры нашей компании оборудовали аппарат автоматизированной системой управления. Благодаря такой системе, становится возможным задавать нужный режим сушки, устанавливая температурный режим в разных секциях аппарата с точностью до 0,5 °С.
Контроль температуры позволяет избежать порчи продукта. Чрезмерное тепловое воздействие на зерно приводит к появлению трещин, денатурации белков, уничтожению хлебопекарных свойств. Поэтому важно иметь аппарат, который не допустит всего этого.
Пожарная безопасность обеспечивается благодаря автоматическому блокированию работы Vesta-ECO.
Управление с помощью пульта
Пульт оснащен сенсорной панелью. Кроме того, в нем содержится вся необходимая информация по основам эксплуатации. Посредством пульта управления можно регулировать параметры работы сушилки, изучить отчет об ошибках. Кроме того, пульт можно связать с компьютером.
Зерносушилка Vesta ECO, работающая на любом топливе
Аппарат способен работать на газовом и жидком топливе. Зерносушилки, которые работают на жидком топливе, оснащены теплообменником. Нагрев воздуха происходит посредством двухступенчатой горелки. Отсек сгорания изготовлен из жаропрочного материала. Принцип работы заключается в воздушном противотоке, поэтому он не перегревается.
Экологичность аппарата
Vesta ECO может эксплуатироваться в черте города, так как отвечает всем требованиям по уровню шума и степени загрязнения окружающей среды. Сушилка имеет специальные жалюзи, которые закрываются в то время, когда происходит разгрузка аппарата
Vesta ECO подходит для любых культур
Данная модель способна работать как с зерновыми, так и с масличными культурами. Для контроля скорости подачи воздуха, инженеры разработали специальную диафрагму. Это набор лопастей, при повороте которых, устанавливается определенный поток воздуха, который нужен для конкретного вида зерна.
Легкость ухода
Зерносушилка Vesta-ECO оборудована специальными площадками для обслуживания. Специалист с легкостью может осуществить ремонт любого механизма аппарата.
Основные преимущества
- Быстрый доступ к механизмам
Технические характериcтики зерносушилок Vesta чистая
| Наименование показателя | VESTA ECO 30 | VESTA ECO 40 | VESTA ECO 50 | |
|
Производительность, пшеница, съем влаги с 20% до 14,5%, т/ч с 19% до 15%, т/ч |
|
|||
|
Производительность, кукуруза, съем влаги с 25% до 15%, т/ч |
|
13,0 |
17,0 |
22,0 |
|
Производительность, подсолнечник, съем влаги с 13% до 9%, т/ч |
|
14,0 |
19,0 |
23,0 |
|
Производительность, рапс, съем влаги с 13% до 9%, т/ч |
|
12,0 |
16,0 |
20,0 |
|
Вместимость, куб.м |
|
59,0 |
68,7 |
78,3 |
|
Установленная мощность максимальная. (без норий), кВт |
|
80,15 |
81,55 |
86,15 |
|
Мощность тепловая, |
|
|
|
|
|
Мощность тепловая газового воздухонагревателя, кВт |
|
2326 |
3024 |
4580 |
|
Мощность тепловая жидкостного воздухонагревателя, кВт |
|
2372 |
3080 |
4886 |
|
Расход воздуха |
|
182000 |
182000 |
182000 |
|
Вид топлива: дизельное топливо/ природный газ |
|
+ |
+ |
+ |
|
Расход топлива на тонну / % |
|
1,1 |
1,1 |
1,1 |
|
Расход топлива на тонну / % |
|
1 |
1 |
1 |
|
Обрабатываемые культуры: (фуражное, продовольственное, семенное зерно) пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник |
|
+ |
+ |
+ |
|
Габаритные размеры шахтных зерносушилок, работающих на газовом топливе |
высота, мм длина, мм ширина без воздухонагревателя, мм ширина с воздухонагревателем, мм масса, кг |
17600 7045 5700 5700 14800 |
19800 7045 5700 5700 17100 |
22000 7045 5700 5700 19000 |
|
Габаритные размеры шахтных зерносушилок, работающих на дизельном топливе
|
высота, мм длина без воздухонагревателя, мм длина с воздухонагревателем, мм ширина без воздухонагревателя, мм ширина с воздухонагревателем, мм масса, кг |
17600 7046 12650 5700 6500 21800 |
19800 7045 12650 5700 6500 24100 |
22000 7045 12650 5700 6500 26000 |
Производительность дана с учетом биологически чистого зерна объемной массой 750 г/л при температуре окружающей среды +20°С и влажностью воздуха до 70%, с учетом зоны охлаждения.
amr23.com
Главная » Зерносушилки » Зерносушильное оборудование марки VESTA Зерносушилка шахтного типа VESTA
Теплогенератор
Теплогенератор с теплообменником установлен вне шахты зерносушилки, что исключает прямой контакт продукта сгорания с зерном и пагубное воздействие на него канцерогенных веществ, а следовательно, обеспечивает экологически чистую сушку. Оригинальная конструкция теплогенератора позволяет снизить энергозатраты, а следовательно увеличить КПД.
С истема очистки воздуха
Автоматизированная система управления
Высокая экономическая эффективность
Рассмотрим основные из них
Технические характеристики
Высокая монтажная готовность
О бслуживание и эксплуатация
|
||||||||||
rosagro2010.ru

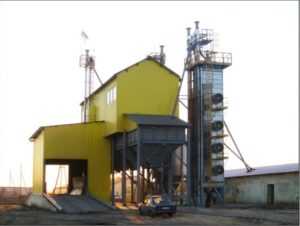

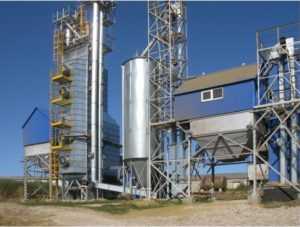

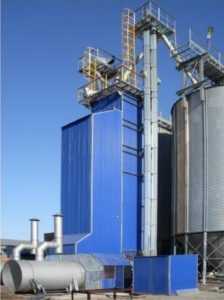

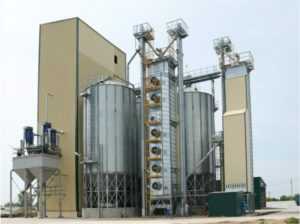

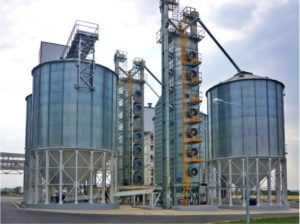

Шахтная Зерносушилка Vesta
Высокая продуктивность
Целевым предназначением шахтной зерносушилки VESTA является сушка зерновых культур. Высокие показатели продуктивности сушки семенного зерна, в том числе и капризных культур (рапс и др.) обеспечиваются за счёт использования горелки от производителя с мировым именем Riello (Италия).
Благодаря наличию широкого диапазона режимов зерносушилки является возможным смена процента съёма влажности за одно прохождение (в том случае, если специфика культуры это позволяет). Равномерная сушка зерна является возможной за счёт рассредоточения зерна по всей кубатуре шахты. Особенностью зерносушилок VESTA является европейский деликатный подход к обработке зерна.
Высокие показатели экономической эффективности
Высокие показатели экономической эффективности зерносушилки VESTA обеспечиваются благодаря удельным расходам топлива, металлоёмкости и электроэнергии. Повышение окупаемости от использования сушилки напрямую зависит от дополнительного повышения качественных характеристик готового зерна. За счёт уникального строения зерносушилки удаётся расходовать энергию нагрева, извлекать пользу со всего рабочего объёма секций, а также активно оперировать биохимическими особенностями зерна, что позволяет повысить КПД до 60%.
Безопасность и долговечность эксплуатации
Использование в производственном процессе материалов з высокой износостойкостью и качественная металлообработка на японском и итальянском оборудовании гарантируют надежность и длительный срок эксплуатации изделий. Минимальный срок использования центральных узлов зерносушилки составляет 15 лет.
За счёт низкого шумового и вибрационного фона с полной автоматизацией зерносушильного комплекса удается создать максимально комфортные условия для его обслуживания с привлечением 1-2 операторов. Жароустойчивость и взрывобезопасность производственного процесса обеспечивается путём аспирации пыли из-под всех укрытий технологического оборудования.
Свидетельство качества
О высоком качестве зерносушилки VESTA свидетельствуют многочисленные сертификаты, среди которых есть сертификат соответствия ЕС (декларация ЕС), подтверждающий тот факт, что зерносушильный комплекс отвечает всем требованиям и нормативам ЕС, регулирующим качество товаров и услуг.
Проектирование и изготовление шахтных зерносушилок
Оборудование зерносушилки шахтного типа проектируется и производится в индивидуальном порядке и напрямую зависит от требований заказчика: профиль компании, планируемые объёмы производства и др.
Все предложения касательно расстановки центральных узлов планируемого агрегата формируются в виде трехмерной модели, позволяющей отчётливо увидеть финальный результат проекта, оценить организацию процесса сушки и контролировать выполнение поставленных задач.
Конструктивные особенности
| Наименование | Описание |
| Воздухонагреватель | Камера сгорания зерносушилки серии VESTA выполнена из жаропрочной нержавеющей стали. Оригинальная конструкция обеспечивает высокий КПД. |
| Вентиляторы | Производительность вентиляторов обеспечивает необходимый объем воздуха для снятия заданного процента влаги. |
| Горелка | Режим горения в зерносушилке поддерживается автоматически. Установка температуры в зонах нагрева и охлаждения производится с пульта с точностью до 1°C. |
| Воздушные короба | Трапециевидное сечение воздушных коробов зерносушилки ВЕСТА исключает образование застойных зон и повышает пожаробезопасность. |
| Пульт управления | Имеет наглядную схему зерносушилки и встроенные функции защиты. Обеспечивает работу как в ручном, так и в автоматическом режиме. |
| Пневмосепаратор с расбрасывающим механизмом | Очищает от легких примесей и равномерно распределяет зерно по всему объему шахты зерносушилки. Исключает самосортировку зерна и повышает качество сушки. |
Технические характеристики
|
Наименование показателя |
VESTA 5 | VESTA 10 | VESTA 15 | VESTA 20 | VESTA 30 | VESTA 40 | VESTA 50 |
VESTA 100 |
VESTA 150 |
|
Производительность
пшеница, съем влаги с 20% до 14,5% |
5 {6,3} |
10 {12,5} |
15 {19} |
20 {25} |
30 {38,0} |
40 {50,5} |
50 {63,0} |
100 (126) |
150 (189) |
|
Производительность кукуруза, съем влаги с 25% до 15%, т/ч |
2,5 | 5,0 | 6.5 | 9.0 | 13.0 | 17.0 | 22.0 | 44 | 66 |
|
Производительность подсолнечник, съем влаги с 13% до 9%, т/ч |
2,3 | 4,7 | 7,0 | 9,5 | 14,0 | 19,0 | 23,0 | 46 | 69 |
|
Производительность рапс, съем влаги с 13% до 9%, т/ч |
2,0 | 4,0 | 6,0 | 8,0 | 12,0 | 16,0 | 20,0 | 40 | 60 |
| Вместимость, куб.м | 15,7 | 23,2 | 30,8 | 42,2 | 59,0 | 68,7 | 78,3 | 184 | 276 |
|
Установленная мощность максимальная (без норий), кВт |
12 | 20,2 | 28,1 | 36,3 | 39,15 | 48,0 | 60,15 | 108,4 | 153,4 |
|
Мощность тепловая, газового воздухонагревателя, кВт |
440 | 814 | 1163 | 1512 | 2326 | 3024 | 4580 | 9160 | 13740 |
|
Мощность тепловая, жидкостного воздухонагревателя, кВт |
450 | 830 | 1186 | 1540 | 2372 | 3080 | 4886 | 9772 | 14658 |
| Расход воздуха | 25000 | 50000 | 75000 | 100000 | 100000 | 125000 | 150000 | 300000 | 450000 |
|
Вид топлива: дизельное топливо / природный газ |
+ | + | + | + | + | + | + | + | + |
|
Расход топлива на тонну / %: — природный газ, куб.м — дизельное топливо, кг |
1,1 1 |
1,1 1 |
1,1 1 |
1,1 1 |
1,1 1 |
1,1 1 |
1,1 1 |
1,1 1 |
1,1 1 |
|
Обрабатываемые культуры: |
(фуражное, продовольст-венное, семенное зерно)
пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник |
||||||||
| Габаритные размеры шахтных зерносушилок, работающих на газовом топливе | |||||||||
|
— высота, мм — длина, мм — ширина без воздухонагре-вателя, мм — ширина с воздухонагре-вателем, мм — масса, кг |
8500 5350 3400
5000 7000 |
10600 5350 3400 5000 8000 |
12800 5350 3400 5000 9000 |
16050 5350 3400 5000 10500 |
17600 6500 5700 5700 10350 |
19800 6500 5700 5700 11650 |
22000 6500 5700 5700 12950 |
28567 7088 10747 10747 35000 |
28567 7088 13646 13646 51500 |
|
Габаритные размеры шахтных зерносушилок, работающих на дизельном топливе |
|||||||||
|
— высота, мм — длина без воздухонагре-вателя, мм — длина с воздухонагре-вателем, мм — ширина, мм — масса, кг |
8500 5350 10950
3400 9000 |
10600 5350 10950 3400 10100 |
12800 5350 10950 3400 11300 |
16050 5350 10950 3400 12500 |
17600 6500 11650 570017500 |
19800 6500 11650 5700 18800 |
22000 6500 11650 5700 20100 |
28567 7088 15224 10472/12320 52000 |
28567 7088 15224 13646/15221 76000 |
Технические характеристики зерносушилок VESTA Strong
|
Наименование показателя |
|
VESTA 2211 | VESTA 2215 | VESTA 2319 | VESTA 2323 | VESTA 2327 | VESTA 2331 | |
| Производительность: | ||||||||
| пшеница, съем влаги с 19% до 15% | т/ч | 15 | 20 | 30 | 40 | 50 | 60 | |
| кукуруза, съем влаги с 25% до 15% | т/ч | 5,0 | 6,5 | 10,0 | 13,5 | 17,0 | 20,0 | |
| подсолнечник, съем влаги с 13% до 9% | т/ч | 5,6 | 7,5 | 11,0 | 15,0 | 18,5 | 22,5 | |
| рапс, съем влаги с 13% до 9% | т/ч | 4,5 | 6,2 | 9,3 | 12,3 | 15,5 | 18,5 | |
| Рис-зерно, съем влаги с 19% до 15% | т/ч | 6,0 | 8,0 | 12,0 | 16,0 | 20,0 | 24,0 | |
| Шахта зерновая | объём | куб.м | 23,2 | 30,8 | 49,4 | 59,0 | 68,7 | 78,3 |
| вместимость | т | 18,3 | 24,2 | 38,8 | 46,4 | 53,9 | 61,4 | |
| Установленная мощность максимальная. (без норий) | кВт | 20,6 | 28,8 | 38,6 | 40,0 | 52,1 | 61,6 | |
| мощность тепловая: | ||||||||
| газового воздухонагревателя | кВт | 1163 | 1512 | 2326 | 3024 | 4580 | 5300 | |
| жидкостного воздухонагревателя | кВт | 1186 | 1540 | 2372 | 3080 | 4886 | 5400 | |
| расход воздуха |
|
50000 | 75000 | 100000 | 100000 | 125000 | 150000 | |
| вид топлива | дизельное топливо / природный газ | |||||||
| расход топлива на тонну/%, природный газ | куб.м | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| дизельное топливо | кг | 1 | 1 | 1 | 1 | 1 | 1 | |
| обрабатываемые культуры |
|
(фуражное, продовольственное, семенное зерно) пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник |
||||||
| Габаритные размеры шахтных зерносушилок работающих на газовом топливе | ||||||||
| габаритные размеры: | ||||||||
| высота | мм | 10600 | 12800 | 15400 | 17600 | 19800 | 22000 | |
| длина | мм | 5350 | 5350 | 6500 | 6500 | 6500 | 6500 | |
| ширина без воздухонагревателя | мм | 3400 | 3400 | 5700 | 5700 | 5700 | 5700 | |
| ширина с воздухонагревателем | мм | 5000 | 5000 | 5700 | 5700 | 5700 | 5700 | |
| масса | кг | 8000 | 9000 | 9500 | 10350 | 11650 | 12950 | |
| Габаритные размеры шахтных зерносушилок работающих на дизельном топливе | ||||||||
| габаритные размеры: | ||||||||
| высота | мм | 10600 | 12800 | 15400 | 17600 | 19800 | 22000 | |
| длина без воздухонагревателя | мм | 5350 | 5350 | 6500 | 6500 | 6500 | 6500 | |
| длина с воздухонагревателем |
|
10950 | 10950 | 11650 | 11650 | 11650 | 11650 | |
| ширина | мм | 3400 | 3400 | 5700 | 5700 | 5700 | 5700 | |
| масса | кг | 10100 | 11300 | 16200 | 17500 | 18800 | 20100 | |
Предусмотрено, что производительность дана с учетом биологически чистого зерна объемной массой 750 г/л и влажностью воздуха до 70% при температуре окружающей среды +15°С, с учетом зоны охлаждения.
amr23.com
Наименование | VESTA 5 | VESTA 10 | VESTA 15 | VESTA 20 | VESTA 30 | VESTA 40 | VESTA 50 | VESTA 100 | VESTA 150 | |
Производительность,пшеница, съем влаги с 20% до 14,5% (c 19% до 15%) | т/ч | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 100 | 150 |
кукуруза, съем влаги с 25% до 15% | т/ч | 2,5 | 5,0 | 6,5 | 9,0 | 13,0 | 17,0 | 22,0 | 44 | 66 |
подсолнечник, съем влаги с 13% до 9% | т/ч | 2,3 | 4,7 | 7,0 | 9,5 | 14,0 | 19,0 | 23,0 | 46 | 69 |
рапс, съем влаги с 13% до 9% | т/ч | 2,0 | 4,0 | 6,0 | 8,0 | 12,0 | 16,0 | 20,0 | 40 | 60 |
вместимость | куб.м | 15,7 | 23,2 | 30,8 | 42,2 | 59,0 | 68,7 | 78,3 | 184 | 276 |
мощность максимальная, (без норий) | кВт | 12 | 20,2 | 28,1 | 36,3 | 39,15 | 48,0 | 60,15 | 108,4 | 153,4 |
мощность тепловая, | кВт | 440 | 814 | 1163 | 1512 | 2326 | 3024 | 4580 | 9160 | 13740 |
жидкостного воздухонагревателя | кВт | 450 | 830 | 1186 | 1540 | 2372 | 3080 | 4886 | 9772 | 14658 |
расход воздуха | 25000 | 50000 | 75000 | 100000 | 100000 | 125000 | 150000 | 300000 | 450000 | |
вид топлива | дизельное топливо / природный газ | |||||||||
расход топлива на тонну/%, природный газ | куб.м | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
дизельное топливо | кг | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,1 |
обрабатываемые культуры | (фуражное, продовольственное, семенное зерно) пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник | |||||||||
Шахтные зерносушилки VESTA на газовом топливе | ||||||||||
| мм | 8500 | 10600 | 12800 | 16050 | 17600 | 19800 | 22000 | 28567 | 28567 |
высота с нориями | 10500 | 12400 | 14900 | 17900 | 20900 | 22900 | 24900 | |||
длина | мм | 5350 | 5350 | 5350 | 5350 | 6500 | 6500 | 6500 | 7088 | 7088 |
ширина без13646 воздухонагревателя | мм | 3400 | 3400 | 3400 | 3400 | 5700 | 5700 | 5700 | 10747 | 13646 |
ширина с воздухонагревателем | мм | 5000 | 5000 | 5000 | 5000 | 5700 | 5700 | 5700 | 10747 | 13646 |
масса | кг | 7000 | 8000 | 9000 | 10500 | 10350 | 11650 | 12950 | 35000 | 51500 |
Шахтная зерносушилка VESTA на дизельном топливе | ||||||||||
| мм | 8500 | 10600 | 12800 | 16050 | 17600 | 19800 | 22000 | 28567 | 28567 |
высота с нориями | 10500 | 12400 | 14900 | 17900 | 20900 | 22900 | 24900 | |||
длина без воздухонагревателя | мм | 5350 | 5350 | 5350 | 5350 | 6500 | 6500 | 6500 | 7088 | 7088 |
длина с воздухонагревателем | 10950 | 10950 | 10950 | 10950 | 11650 | 11650 | 11650 | 15224 | 15224 | |
ширина | мм | 3400 | 3400 | 3400 | 3400 | 5700 | 5700 | 5700 | 10472\12320 | 13646\15221 |
масса | кг | 9000 | 10100 | 11300 | 12500 | 17500 | 18800 | 20100 | 52000 | 76000 |
grain.su
