Зерносушилка веста: Шахтная зерносушилка Vesta

Шахтная зерносушилка VESTA Strong — ТД «ПодшипникМаш»

Описание

Зерносушилка шахтного типа VESTA предназначена для сушки зерна широкого спектра культур. Высокая стабильность заданного режима сушки зерна позволяет обрабатывать семенной материал, а также такую капризную культуру, как рапс. Это достигается с помощью горелки итальянской фирмы Riello — ведущего мирового производителя горелок.

Наименование показателя	VESTA Strong 2211	VESTA Strong 2215	VESTA Strong 2319	VESTA Strong 2323	VESTA Strong 2327	VESTA Strong 2331
Производительность, пшеница, съем влаги с 19% до 15%, т/ч	15	20	30	40	50	60
Производительность, кукуруза, съем влаги с 25% до 15%, т/ч	5,0	6,5	10,0	13,5	17,0	20,0
Производительность, подсолнечник, съем влаги с 13% до 9%, т/ч	5,6	7,5	11,0	15,0	18,5	22,5
Производительность, рапс, съем влаги с 13% до 9%, т/ч	4,5	6,2	9,3	12,3	15,5	18,5
Производительность, рис-зерно, съем влаги с 19% до 15%	6,0	8,0	12,0	16,0	20,0	24,0
Шахта зерновая: — объем, куб. м — вместимость, т	23,2 18,3	30,8 24,2	49,4 38,8	59,0 46,4	68,7 53,9	78,3 61,4
Установленная мощность максимальная (без норий), кВт	20,6	28,8	38,6	40,0	52,1	61,6
Мощность тепловая, газового воздухонагревателя, кВт	1163	1512	2326	3024	4580	5300
Мощность тепловая, жидкостного воздухонагревателя, кВт	1186	1540	2372	3080	4886	5400
Расход воздуха	50000	75000	100000	100000	125000	150000
Вид топлива	дизельное топливо/природный газ
Расход топлива на тонну/%: — природный газ, куб. м — дизельное топливо, кг	1,1 1	1,1 1	1,1 1	1,1 1	1,1 1	1,1 1
Обрабатываемые культуры:	(фуражное, продовольственное, семенное зерно) пшеница, рожь, ячмень, соя, горох, гречиха, кукуруза, овес, просо, рапс, подсолнечник
Габаритные размеры шахтных зерносушилок, работающих на газовом топливе
— высота, мм	10600	12800	15400	17600	19800	22000
— длина, мм	5350	5350	6500	6500	6500	6500
— ширина без воздухонагревателя, мм	3400	3400	5700	5700	5700	5700
— ширина с воздухонагревателем, мм	5000	5000	5700	5700	5700	5700
— масса, кг	8000	9000	9500	10350	11650	12950
Габаритные размеры шахтных зерносушилок, работающих на дизельном топливе
— высота, мм	10600	12800	15400	17600	19800	22000
— длина без воздухонагревателя, мм	5350	5350	6500	6500	6500	6500
— длина с воздухонагревателем, мм	10950	10950	11650	11650	11650	11650
— ширина, мм	3400	3400	5700	5700	5700	5700
— масса, кг	10100	11300	16200	17500	18800	20100

Зерносушилки дсп, vesta, petcus, cimbria.

Стационарные шахтные зерносушилки Мельинвест

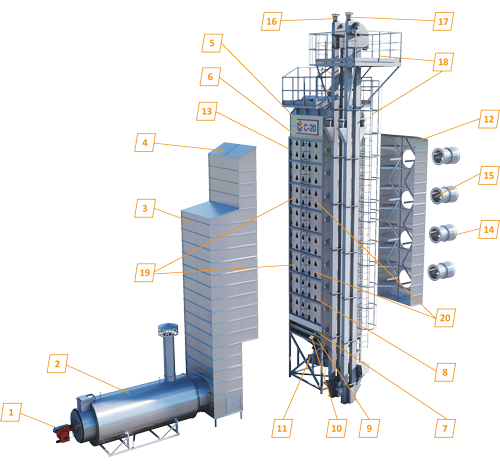

Стационарные зерносушилки, как правило, конструируются поточного типа, однако бывают и порционные (циклические) и применяются при сушке как большинства злаковых культур, так и кукурузы, подсолнечника, рапса, а также семенного материала. Комплектуются горелками, работающими на дизельном или, чаще, газовом топливе. Возможность переналадки с дизельной на газовую горелку и наоборот предусмотрена в большинстве сушилок. Поточные сушилки гарантируют приведение исходного продукта до 7% влажности за один проход в большинстве случаев.

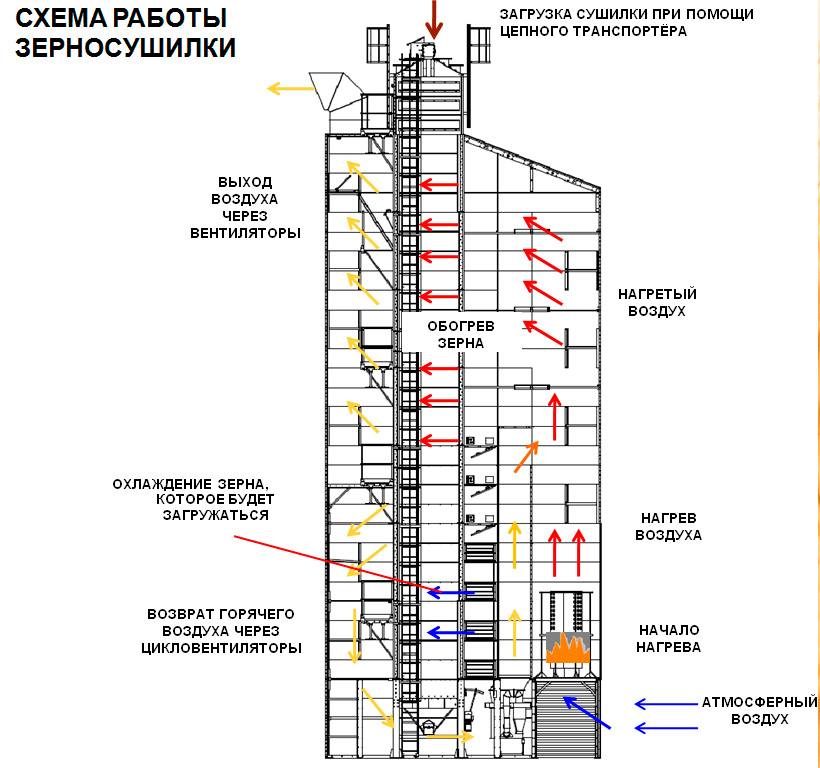

Шахтная конструкция зерносушилок обеспечивает плавное и равномерное движение зерна, благодаря чему продукт не застаивается и выходит качественно высушенным. Шахтные зерносушилки как правило агрегатируются в крупные комплексы по переработке зерна, так как требуют применения систем предварительной очистки и специальных бункеров (силосов) для охлаждения зерна.

Наружная часть шахтных зерносушилок, изготовленная, как правило, из листов качественной нержавеющей стали, что гарантирует долгую жизнь сушилки и улучшает ее экологические свойства и внешний вид.

Кроме того, особая конструкция листов обеспечивает высокую жесткость зерносушилки при ограниченном давлении на основание.

Стационарные, в особенности шахтные зерносушилки гарантируют очень высокую энергоэффективность, более 90%, благодаря возврату тепла при охлаждении высушенного и нагретого зерна на выходе. Полный возврат тепла при охлаждении высушенного зерна значительно уменьшает потребление топлива. Температура снижается последовательно, зерно не подвергается резким перепадам температуры и достигает зоны разгрузки с температурой близкой к окружающей.

Горелка и вентилятор разработаны так, чтобы иметь нулевую скорость воздуха выходящего из машины. Таким образом, потери сведены до очень малых величин. Центробежный вентилятор с обратными лопастями разработан для производства большого потока воздуха с минимальными затратами энергии и имеет очень высокую эффективность. Благодаря конусному компенсатору, образованному особой формой вентиляционного канала, обеспечивается постоянный и однородный поток воздуха для горелки.

Центральное расположение центробежного вентилятора позволяет:

• Подавать воздушный поток с высоким напором при низком расходе электроэнергии;
• Существенно снизить уровень шума.

Все стационарные сушилки дополнительно имеют набор пробников, электронных и механических датчиков, которые позволяют обеспечить высокий уровень безопасности оператора, сохранность продукта и самой сушилки. Благодаря наличию компьютера можно контролировать в реальном времени процесс сушки.

Автоматизация операций загрузки, сушки и выгрузки сводит к минимуму необходимость вторжения оператора в процесс сушки. Автоматический контроль влажности поддерживается современными приборами, что позволяет снизить до минимума нагрузку на оператора, процесс управления сводиться к установке параметров и наблюдению за работой шахтной сушилки.

На сушилках устанавливается панель управления; необходимо просто подключить ее к электрической системе. Панель оборудована световыми, акустическими сигнализаторами, кнопки обеспечены понятными табличками.

Наличие лестниц, помостов и площадок делает более легкой и безопасной работу по инспекции секторов сушилки от земли до верха. Из движущихся частей в сушилке только экстрактор и вентилятор, в связи с чем, обычное обслуживание почти не требуется.

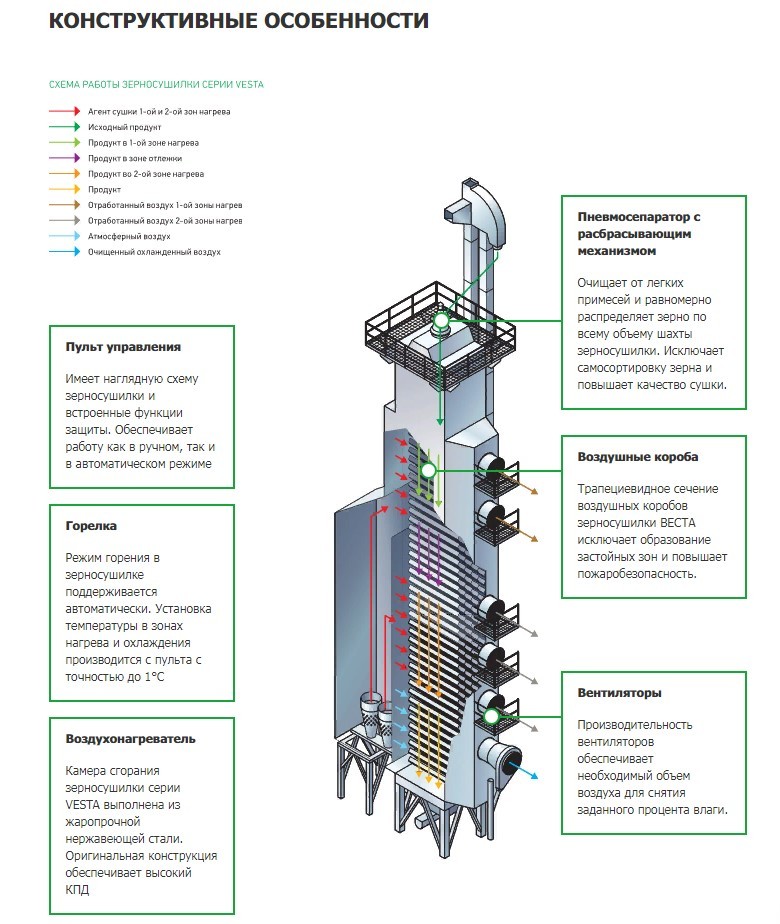

Зерносушилка шахтная серии VESTA (Веста, Россия) прекрасно зарекомендовала себя в сушке зерновых, бобовых и масличных культур.

Четко заданные параметры нагрева и охлаждения позволяет точно выдерживать технологию сушки. Полимерное покрытие основных элементов оберегает зерно от дробления и травм. Деликатность рабочего режима позволяет эксплуатировать зерносушилки VESTA в том числе и для подготовки элитного семенного зерна.

В качестве топлива может быть использован природный или сжиженный газ, а также дизельное топливо. Шахтные зерносушилки обладают высоким КПД, который может быть еще повышен при дополнительной теплоизоляции.
