Земснаряды. Принцип работы, виды и сферы применения

Спецтехника, способная выкачивать водогрунтовую смесь путём всасывания, появилась во второй половине XIX века. Первый земснаряд показал себя в работе в 1859 году, успешно выполнив дноуглубление французского порта Сен-Назер.

Современные плавучие «пылесосы» зачастую приравнивают к горно-обогатительным комплексам — не только по внешнему виду, но и по возможностям. Благодаря своей многофункциональности землесосные судна прочно закрепились во многих сферах.

Земснаряды — это плавучие машины, укомплектованные определённым набором устройств, агрегатов и механизмов. Все виды и типы судов предназначены для одной цели — подводного выкачивания водогрунтовой смеси.

Главная характеристика — производительность — повышается за счёт внедрения систем спутниковой навигации, комплексов датчиков для определения положения грунтозаборного устройства и для учёта оперативной выработки судна.

Мощность базовых моделей машин-амфибий российского производства колеблется на уровне 150-3000 м³ по пульпе. На импортном рынке есть земснаряды куда большей мощности, во многом из-за более высокой оснащённости современными системами, чего нельзя сказать об отечественной технике. Однако из-за высокой стоимости и сложности транспортировки иностранные землесосы в России не так популярны.

Подробнее об уровне российского производства машин-амфибий — в материале «Современные земснаряды — наследие советской гидромеханизации?».

Где применяются землесосные снаряды?

В горнодобывающей отрасли земснаряды эксплуатируются на обводнённых участках для добычи нерудных материалов: песка и песчано-гравийных смесей. По сей день гидронамыв с помощью гидротехнических машин считается самым действенным способом получения этих полезных ископаемых. И наибольшей популярностью пользуются модели землесосного типа.

Такие земснаряды работают по принципу выкачивания грунтов с применением мощного землесоса. Устройство отводит гидросмесь по специальной транспортировочной системе в место складирования — оно может располагаться в километрах от места работы спецтехники. Влага, оставшаяся в песке или ПГС, со временем естественным образом испаряется, и на выходе получается «чистое» полезное ископаемое.

Стоит отметить, что иногда предприятия используют сухопутные землесосные установки. Машины передвижного типа размещают на ж/д платформах, специальных тракторных прицепах или производят на гусеничном/шагающем ходу. Есть также стационарные установки, которые выполняют функцию станции перекачки, повышающей дальность и высоту транспортирования водогрунтовой смеси.

Фото: publicdomainpictures.net

Теоретически на обводнённых участках песчаных залежей можно задействовать экскаваторы, однако производительность карьерных машин при сухоройной добыче песка и ПГС не доходит и до 10%. Кроме того, эксплуатация экскаваторов увеличивает конечную себестоимость материала. Земснаряды способны получать куда большие объёмы нерудных полезных ископаемых при низких затратах на процесс добычи.

Помимо добывающей отрасли, землесосные судна являются безальтернативным средством очистки и углубления водоёмов, намыва плотин, дамб и прочих гидротехнических сооружений. Вдобавок к этому, плавучие «пылесосы» высоко востребованы при возведении золошлаковых хранилищ ТЭЦ.

Для широкомасштабных работ в сегменте гидротехнических проектов земснаряды практически никогда не трудятся не в одиночку. Для перекачки грунтовой смеси используют целые флоты судов — снаряды действуют сообща с баржами, шаландами, буксирами, толкачами, заправщиками, дебаркадерами и другой вспомогательной техникой.

Широкое применение гидронамыв грунтов получил в россыпной золотодобыче. Земснаряды, работающие на золотоносных участках, больше известны по названию «драга». Различают карьерные драги, которые эксплуатируются в искусственно созданных водоёмах на плавучих платформах, и водные драги, выкачивающие пульпу со дна естественных водоёмов.

Механизированные горно-обогатительные комплексы представлены в виде ковшовых агрегатов или плавучих станций. Как правило, ковшовые драги просто сбрасывают смесь с включениями золота в места складирования. А станции-амфибии имеют в своём арсенале оборудование для промывки материала.

Виды земснарядов

По своему типу различают собственно землесосные, грейферные, многочерпаковые и штанговые земснаряды.

Как уже упоминалось выше, земснаряды землесосного типа укомплектованы насосным оборудованием, посредством которого выкачивают размытый грунт по пульпопроводу.

Грунтосос с залитой внутрь водой опускают на дно водоёма, после этого запускаются двигатель и редуктор, в результате чего из всасывающей трубы откачивается воздушная масса. С образованием вакуума гидросмесь всасывается внутрь агрегата, откуда перекачивается на место хранения. Такая спецтехника может перекачивать смеси с очень большим объёмом абразивных частиц, что помогает земснаряду промывать пески или песчано-гравийные смеси огромными массами воды.

Грейферные снаряды, как правило, представляют собой несамоходные машины циклического действия, смонтированные на базе плавучего крана. В качестве главного рабочего инструмента «пылесоса» выступает грейфер — грузозахватное приспособление в виде ковша с поворотными челюстями.

Грейфер подвешивают на канатах к крановой стреле или грузовой тележке земснаряда. Грузоподъёмное приспособление опускается на глубину, захватывает и поднимает водогрунтовую смесь, а затем с помощью крана или грузовой тележки поворачивается к месту разгрузки. После сброса материала грейфер возвращается на следующее место выемки грунта. В большей степени этот тип земснаряда подходит для добычи песка в сложных условиях или на больших глубинах — до 250 м.

В конструкцию землесосных снарядов многочерпакового типа входит замкнутая цепочка звеньев с ковшами. Под действием особого механизма ковши приспособления приводятся в движение, собирают грунтосмесь и подают её на специальный отводной лоток или конвейерную линию, доставляющую массу на грузовую баржу.

Штанговые снаряды фактически являются «плавучим» ответвлением гидравлической экскаваторной техники. Единственное отличие — машина смонтирована на понтоне. Судно-экскаватор совершает все операции привычным ковшом либо с помощью длинной крановой стрелы. Снаряды штангового типа могут применяться для всех видов землеройных работ, но только на мелких глубинах.

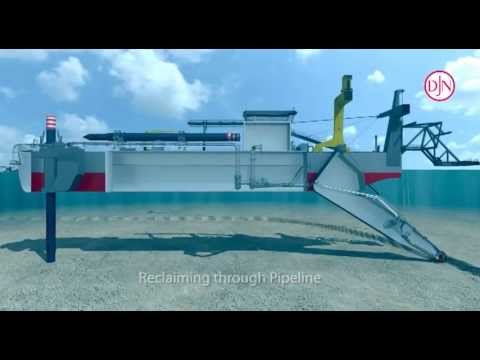

Принцип работы земснаряда

В случае если водоемы заполняются загрязнениями, или водные пути становятся не проходимыми, наиболее экономичным решением считается использование дизельного земснаряда для очистки дна водоема. Мини-земснаряд — устройство для очистки небольших водоемов.

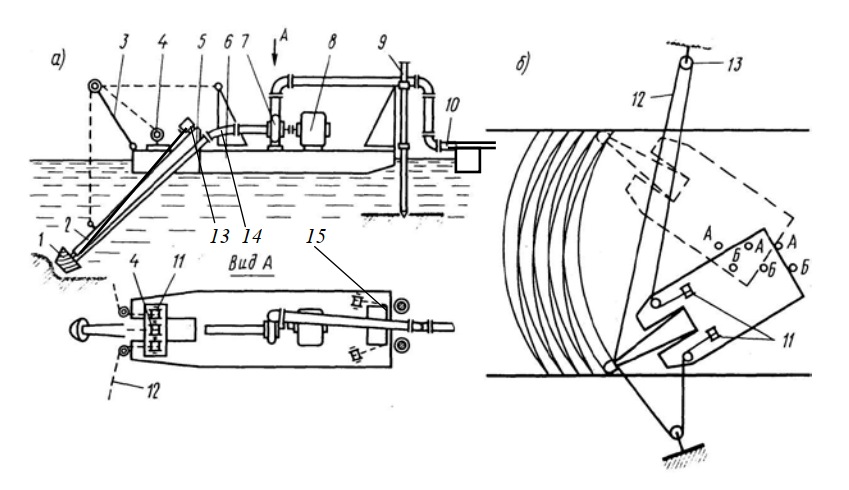

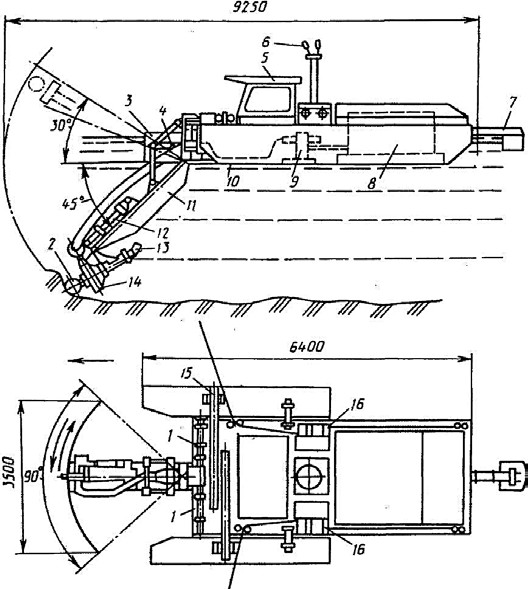

Конструкция земснаряда
Принцип работы земснаряда для очистки водоемов

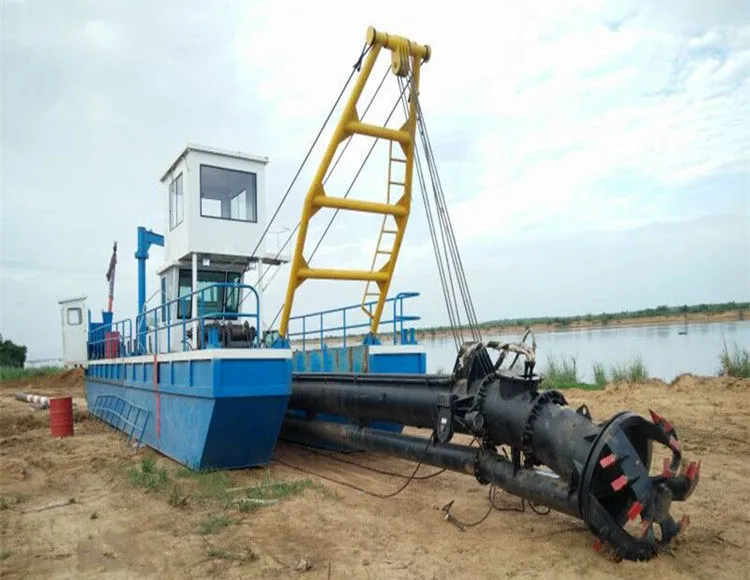

Земснаряд для добычи песка: принцип работы и виды
Способы добычи песка
Добыча песка на мелководье
Конструкция земснаряда
Характеристики земснарядов
Классификация земснарядов

Используя земснаряд можно:

Восстанавливать заброшенные пляжи и создавать новые места для купания;
Углубить имеющийся водоем;
Провести очистку небольшие озера, пруду, реки и каналы;
Вымывать камыш;
Построить дамбы с насыпями.

Имея малые размеры и хорошую производительность, мини-земснаряд способен работать в таких водоемах, где доступ крупногабаритной техники невозможен. Например, на прудах и озерах площадью до нескольких гектар или на реках для работ на определенном участке. Однако, полностью удалить водную растительность земснарядом нельзя, как, в принципе, как и промышленным оборудованием, однако размыть грунт, где находится корневая система, вполне по силам. После этого просто необходимо произвести сбор всех водорослей механическим методом или вручную.

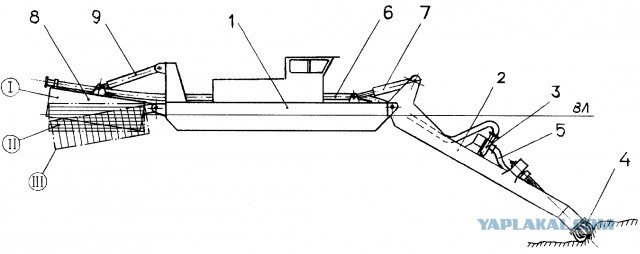

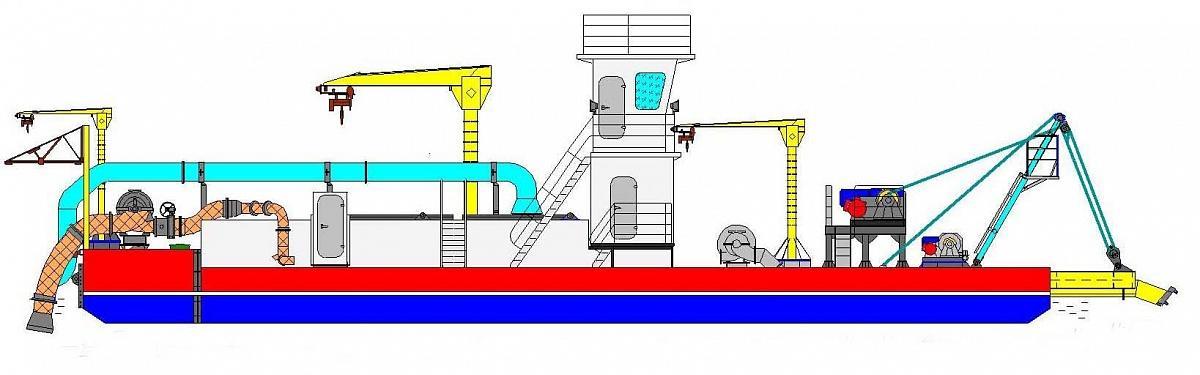

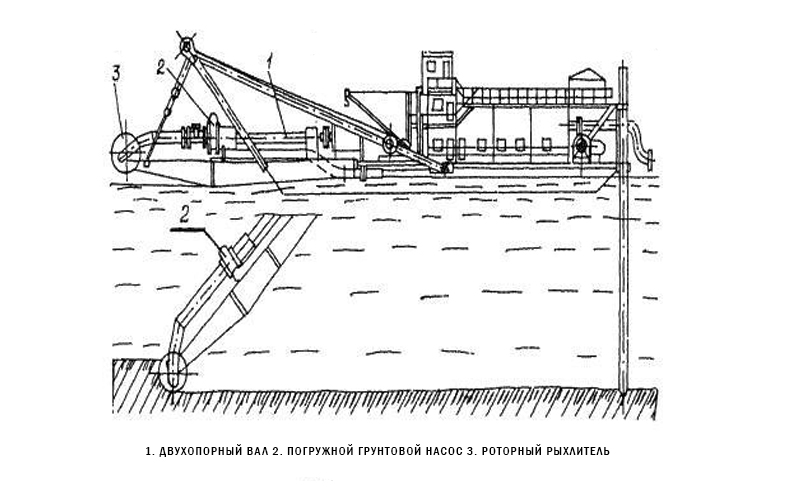

Конструкция земснаряда

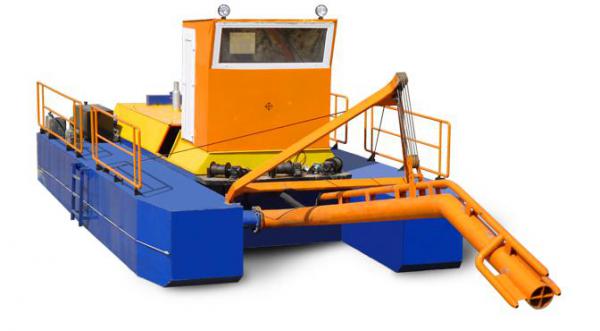

Земснаряд для добычи песка содержит обязательный перечень элементов конструкции:

Корпус – это необходимая часть для крепления всех необходимых механизмов, также оснащается понтонами.
Свайный аппарат – важная составляющая, обеспечивающая передвижение земснаряда при добыче песка и грунта.
Палубная надстройка – располагается в центральном понтоне, имеет в себе рубку с необходимым оборудованием.

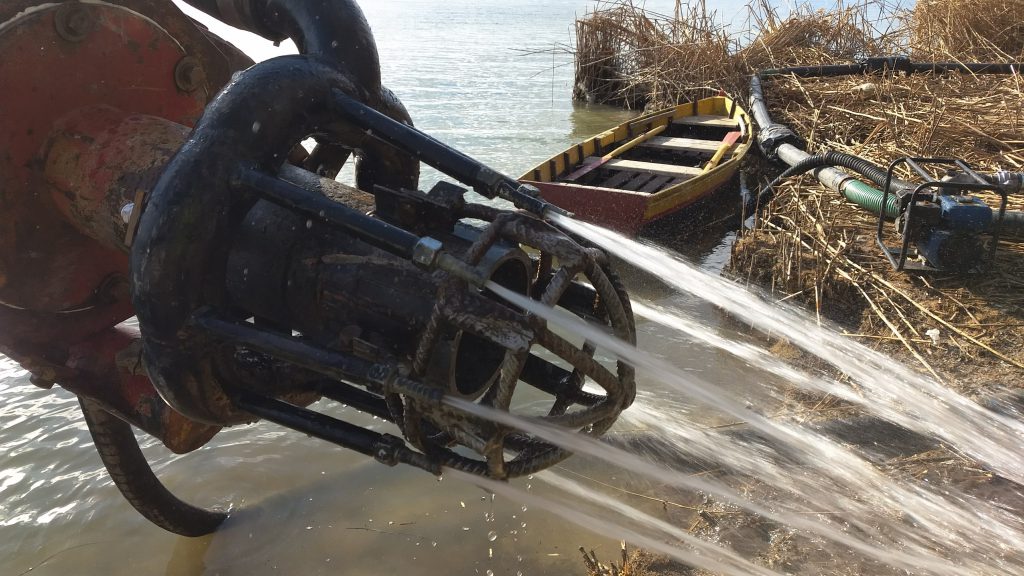

Рыхлительное устройство – главная часть грунторазрабатывающего комплекса.

Принцип работы земснаряда для очистки водоемов

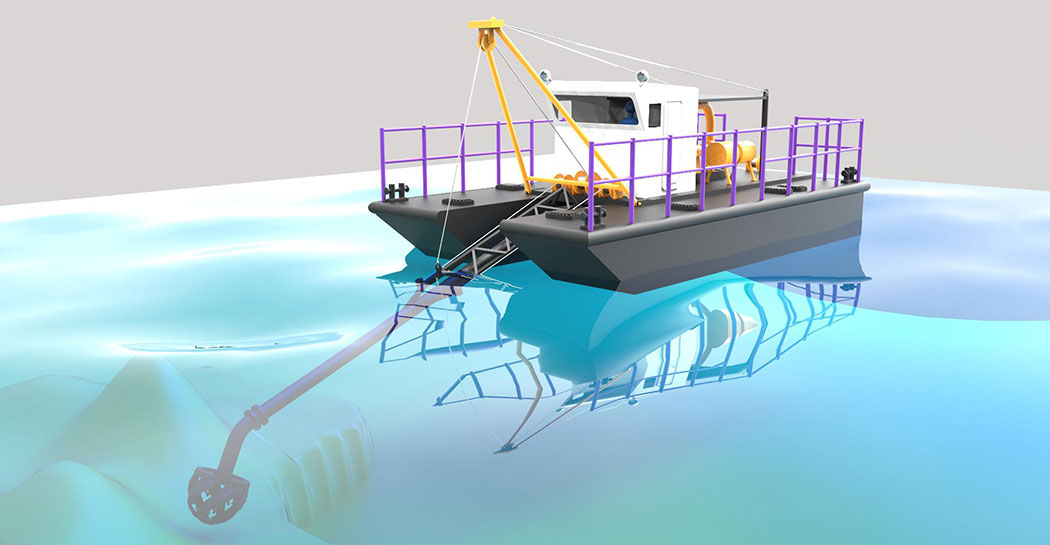

Земснаряд имеет мощный насос, которым через входящий пульпопровод (сосун) втягивает грунт со дна. Грунтозаборное устройство при этом рыхлит грунт. Грунт вместе с водой образует смесь – пульпу. Эта пульпа по пульпроводу отводится на берег.

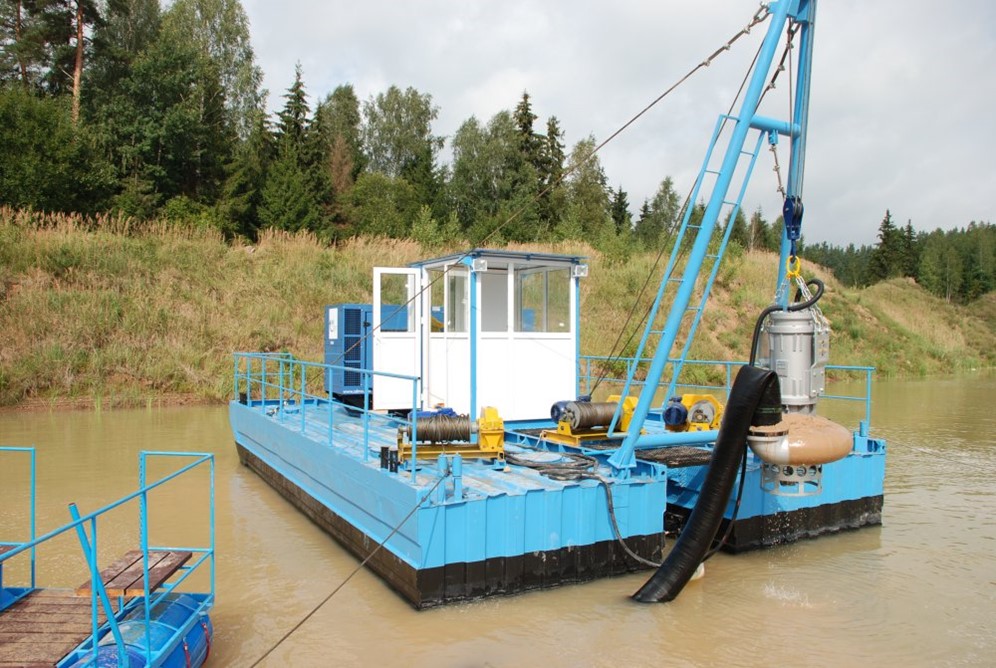

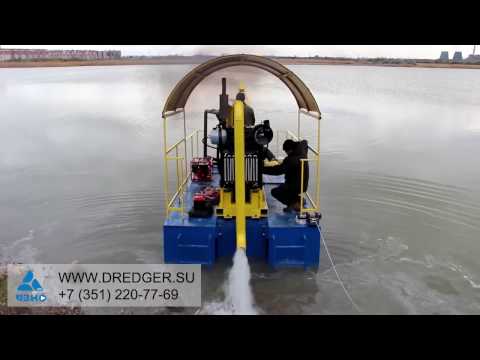

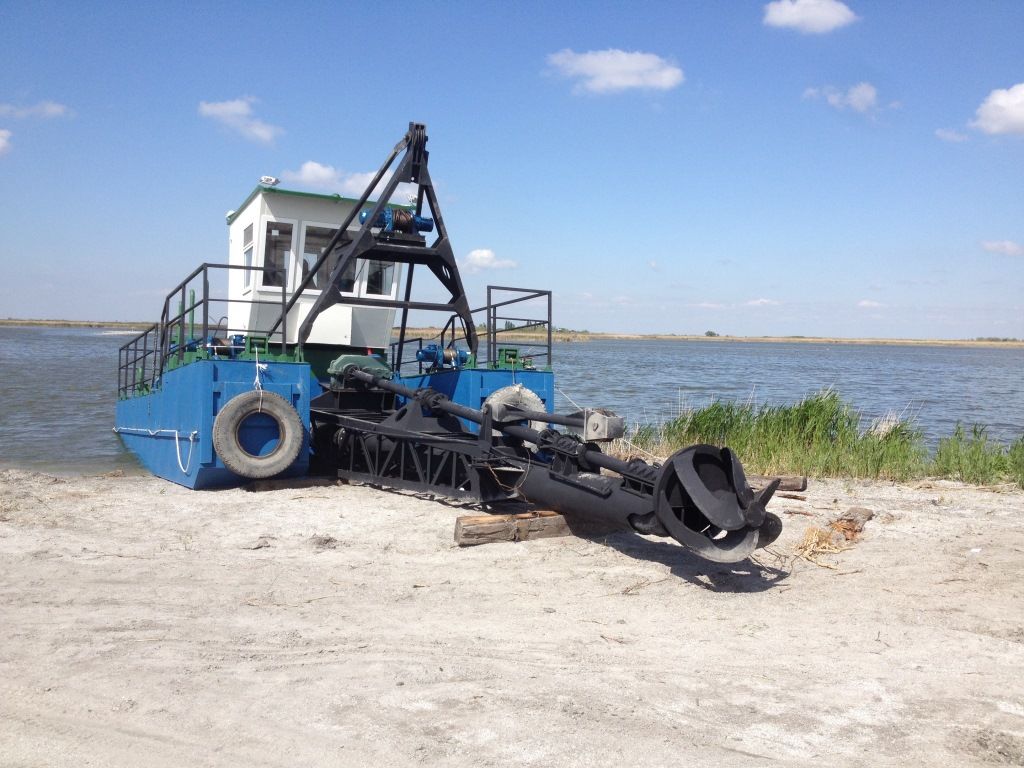

Принцип работы мини-земснаряда типа грунтосос

Платформа наполненная воздухом(поплавковое средство) свободно передвигает механизм забора грунта по воде. Земснаряд имеет вытянутое гибкое дуло с различными типами лопастей(зависит от грунта). Лопасти используются для разрыхления грунта и корневой системы растений(к примеру камыш). Всасываемая грунтосодержащая смесь(пульпа) транспортируется по пульпопроводу на берег.

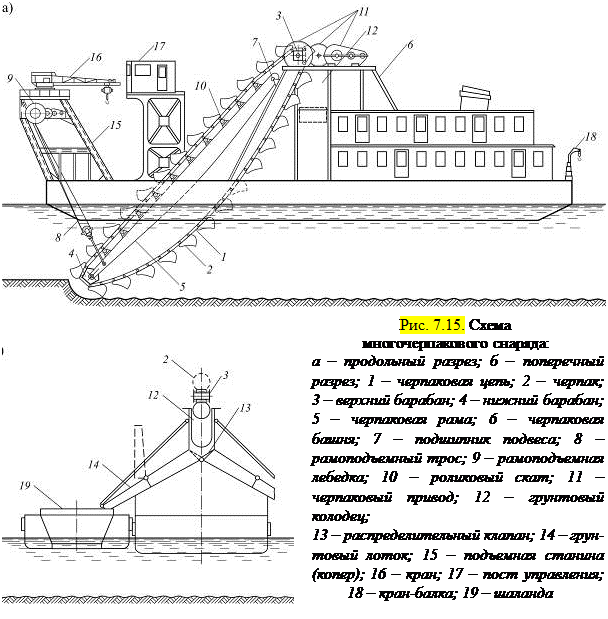

Принцип работы многочерпакового земснаряда

Многочерпаковый земснаряд представляет из себя судно с механизмом, удерживающим и приводящим в движение замкнутую цепь звеньев с размещенными на них ковшами. При вращении приводного механизма, звенья с ковшами поднимаются на поверхность, унося с собой часть грунта со дна. В самом верхнем положении ковш переворачивается, подавая грунт на специальный отводной лоток или конвейер, ведущий на грунтоотвозную баржу. После этого процесс повторяется. Вместимость таких ковшей варьируется от 0,05 до 1 кубических метров, и зависит от типа разрабатываемого грунта, мощности привода, глубины забора и размеров самого судна. Глубина разработки многочерпакового земснаряда редко превышает 20 метров, в связи с большим весом грунтозаборного механизма.

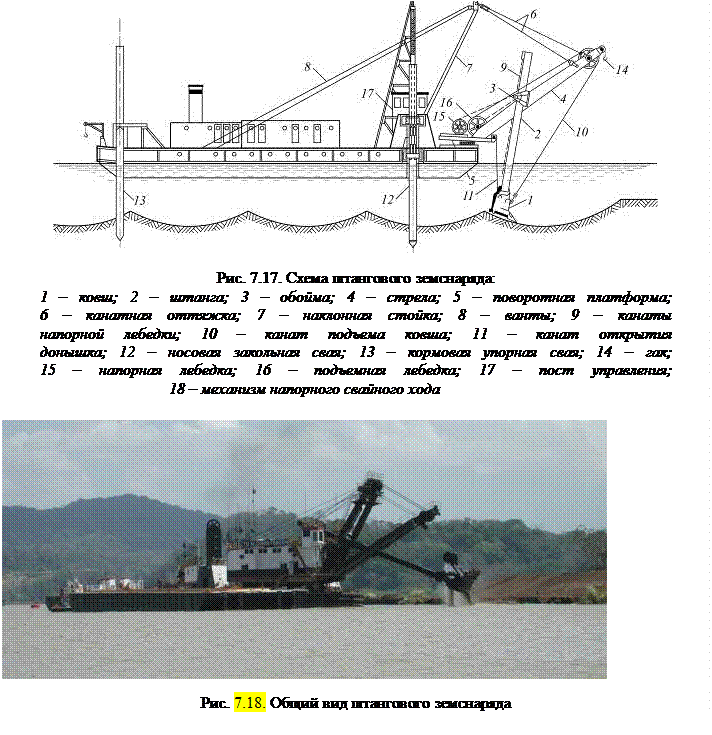

Принцип работы штангового земснаряда

Штанговый (одноковшовый) земснаряд, по сути, является гидравлическим экскаватором, находящимся на понтоне. Подобная плавучая установка широко используется при проведении дноуглубительных работ на мелководье. Главной особенностью такого механизма является его универсальность: экскаватор может выполнять дноуглубительные работы, уплотнять насыпной грунт ковшом, перемещаться способом отталкивания и подтягивания ковшом, поднимать и опускать закольные сваи.

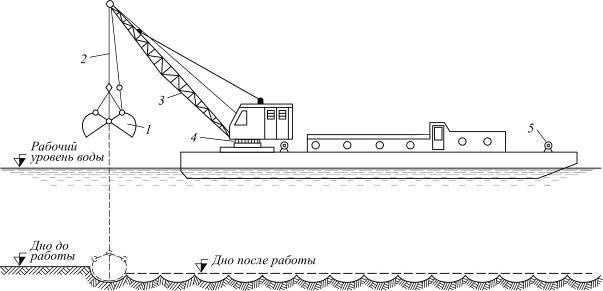

Принцип работы грейферного земснаряда

Грейферный земснаряд обычно создается на базе универсальной единицы технического флота — плавкране. Главный рабочий инструмент такого земснаряда – грейфер, или механизм, состоящий из двух ковшей. Грейфер крепится к крановой стреле посредством стальных тросов. Грейферные земснаряды могут выполнять дноуглубительные работы, но, как правило, используются для добычи нерудных материалов с большой глубины. Песок или опгс, после подъема над поверхностью воды, подается грейфером на баржу. Причем существуют совмещенные варианты исполнения – грейферная установка с грунтоприёмным отсеком. Подобное судно способно самостоятельно загрузиться посреди водоема, подойти к берегу и разгрузиться.

Принцип работы многочерпакового земснаряда

Принцип работы штангового земснаряда

Принцип работы грейферного земснаряда

Грейферный земснаряд обычно создается на базе универсальной единицы технического флота — плавкране.

Главный рабочий инструмент такого земснаряда – грейфер, или механизм, состоящий из двух ковшей. Грейфер крепится к крановой стреле посредством стальных тросов. Грейферные земснаряды могут выполнять дноуглубительные работы, но, как правило, используются для добычи нерудных материалов с большой глубины. Песок или опгс, после подъема над поверхностью воды, подается грейфером на баржу. Причем существуют совмещенные варианты исполнения – грейферная установка с грунтоприёмным отсеком. Подобное судно способно самостоятельно загрузиться посреди водоема, подойти к берегу и разгрузиться.

Многофункциональные экскаваторы для углубления и чистки дна

Многофункциональные машины специализируется на углублении и очистке дна водоемов. Транспортируется на трак-фуре с возможностью самостоятельной выгрузки.

Этот самоходный земснаряд-экскаватор способен работать в областях не доступных обычным экскаваторам и

специализируется на:

— восстановлении побережья;

— техническом обслуживание плотин;

— техническом обслуживание гаваней;

— проектах по насыпным сооружениям.

Выполнен из цельного корпуса с несколькими водонепроницаемыми отсеками. Кабина оператора с подогревом и кондиционированием. Развивает скорость до 4 узлов.

Оснащен передними поворотными стабилизаторами и задними рессорами. Так же имеется гидравлический передний рычаг для дополнительного навесного оборудования.

Дистанционно управляемые погружные экскаваторы

Дистанционно управляемы погружной экскаватор, предназначенный для удаления твердых осадков и ила из труднодоступных мест – трубопроводов большого диаметра, резервуаров, лагун, осадков градирен и чистки водоемов для сбора ливневых стоков.

В особых случаях может быть использованы и для сбора токсичных осадков. Выполнены из нержавеющих материалов для надежного и длительного использования. Идеальное решение для чистки труднодоступных объектов.

Экскаватор амфибия

Гусеничный самоходный экскаватор-амфибия – один из самых маневренных аппаратов для работы в водоемах. Устройство осуществляет самостоятельную погрузку и разгрузку и отлично подходит для труднодоступных работ по углублению дна и др. сложных строительных работ в водоемах. Скомплектован мощным дизельным двигателем, гидравлическим устройством для забора осадка с 15% твердых веществ.

Этот легкий самоходный земснаряд способен работать на объектах, недоступных обычным экскаваторам.

Его многочисленные устройства могут быть использованы для:

— углубления дна;

— копания;

— резки растительности в водоеме;

— сбору растительности.

Быстро передвигается по поверхности воды – минимизируя операционные затраты. Применяется в особо чувствительных к любым изменениям экосистемах, т.к. сводит к минимумe воздействие на водоем.

Вспомогательные лодки

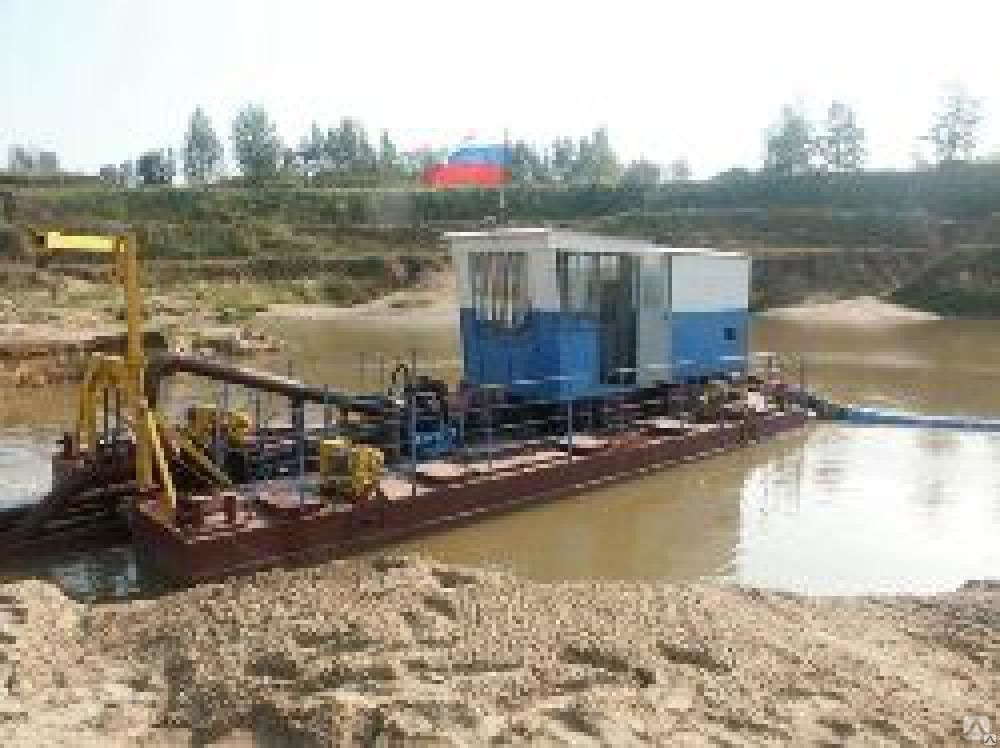

Земснаряд для добычи песка: принцип работы и виды

Песок – очень важный элемент, использующийся в строительстве любых конструкций. Как строительный материал песок образуется в естественных условиях и из-за воздействия многих природных факторов. От того, в каких условиях образуются залежи песка, напрямую зависят способы его добычи.

Песок представляет собой мельчайшие частицы горной породы. Он может находиться как на дне водоемов, так и на суше, что составляет немалую часть поверхности. И для его добычи используют совершенно различные методы.

Способы добычи песка

Для каждого способа добычи песка используется специализированная техника и методы.

Первый метод — сухая добыча. При данном подходе песок добывается из карьера. Здесь используются характерные методы и техника для открытой добычи любых полезных ископаемых. Для начала делают бурение скважин, затем рыхление с помощью взрывчатки, а уже потом погрузка на грузовые машины и вывоз на комбинаты, предприятия.

Второй способ предполагает добычу песка со дна водоема (озера, реки, мелководных морей). В данном случае используется специальная конструкция – земснаряд для добычи песка. Также, как вариант, можно применять длиннострелочные экскаваторы, экскаваторы с выкидывающимся ковшом. Однако такое оборудование является дорогостоящим, что сказывается на итоговой цене материала.

Также добыча может происходить в мокрых условиях при использовании намыва с помощью гидравлики. Такой метод не требует взрывных и буровых работ. Он имеет преимущество перед конкурентными способами – добытый песок является очищенным от примесей.

Добыча песка на мелководье

Как было отмечено выше, на реках, озерах и мелководных морях используется земснаряд для добычи песка. Принцип работы заключается в следующем: устройство с насосным оборудованием засасывает песок, который находится на дне водоема. Далее он загружается в трюм судна или на баржу. Наиболее удобными для такого способа добычи являются пересохшие водоемы.

Земснаряд для добычи песка имеет сложную конструкцию, которая зависит от условий использования. В частности, земснаряд черпакового вида используется, если грунт на площадке более твердый. Добытый песок погружается и перевозится в место, где он проходит финальную очистку от примесей.

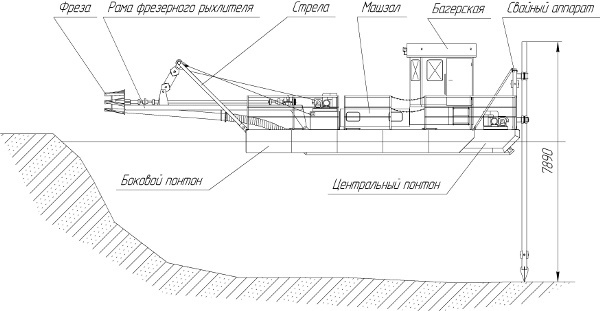

Конструкция земснаряда

Земснаряд для добычи песка содержит обязательный перечень элементов конструкции:

Корпус – это необходимая часть для крепления всех необходимых механизмов, также оснащается понтонами.
Свайный аппарат – важная составляющая, обеспечивающая передвижение земснаряда при добыче песка и грунта.
Палубная надстройка – располагается в центральном понтоне, имеет в себе рубку с необходимым оборудованием.
Рыхлительное устройство – главная часть грунторазрабатывающего комплекса.

Установка для транспортировки грунта. Состоит из нескольких элементов, размещается, как правило, в трюме. Основные части: грунтовый насос, всасывающий провод, привод, в качестве силовой установки и напорный провод. В качестве привода обычно применяются дизельный, электрический или дизельно-электрический привод.
Стрела. Она помогает механику управлять глубиной разработки, а также перемещать рыхлительное устройство. Благодаря лебедке, входящей в ее основу, осуществляется подъем-опускание стрелы.
Водоснабдительное оборудование. Имеет вспомогательную роль при охлаждении, промывке и уплотнении насосных деталей.

Как видно из описания, земснаряд для добычи песка, фото которого наглядно подтверждают сложную конструкцию механизма, — это целый комплекс взаимосвязанных систем, взаимодействие которых значительно облегчает труд человека и упрощает получение материала.

Характеристики земснарядов

Земснаряды при эксплуатации должны обладать некоторыми характеристиками, которые позволяют выполнять работу максимально эффективно. Например, монтаж и демонтаж земснаряда должен быть недолгим и простым. Для быстрого перемещения машина должна обладать плавучей основой, которая быстро снимается при необходимости.

При выборе оборудования необходимо обращать внимание на коэффициент просора земснаряда при добыче песка, тип грунта, способ добычи и возможности механизма. Главной характеристикой земснаряда является его производительность. Это устройство, в котором объединены множество различных функций. При слаженной работе функций будет получена максимальная производительность.

Классификация земснарядов

Эти механизмы подразделяют по способу погрузки и транспортировки на:

Землесосный снаряд – погрузка и перемещение производится за счет пульпы.
Скалодробильные – применяются для разрыхления скаловидных грунтов разнообразной прочности.
Черпаковые – это разновидность экскаваторных машин, перемещают и погружают грунт за счет черпака.

По способу транспортировки подразделяются на:

Рефулерный. Коэффициент просора рефулерного земснаряда при добыче песка – важная характеристика, влияющая на производительность земснаряда. Транспортировка идет при помощи пульпровода на плаву.
Шаландовый. Транспортировка с помощью шаланд – специализированных судов, которые загружаю грунт в трюм и отвозят его в порт.
Лонгукулуарные. Используется для перемещения грунта длинный лоток, который отправляет его на берег или на грузовое судно.
Самоотвозный. Исходя из названия, земснаряд загружает грунт в свой трюм и отвозит его.
С выбросом пульпы гидромониторным эффектом. Применяется, если работы проводятся на устьях рек, а также на морских водах при гидронамыве.

По способу рабочего передвижения:

Якорные – передвигаются за счет встроенных якорей.
Самоходные – передвижение за счет встроенного двигателя.
Свайные – перемещение происходит на сваях.
Свайно-якорные – в них используются как якоря, так и сваи.

По методу работы подразделяются:

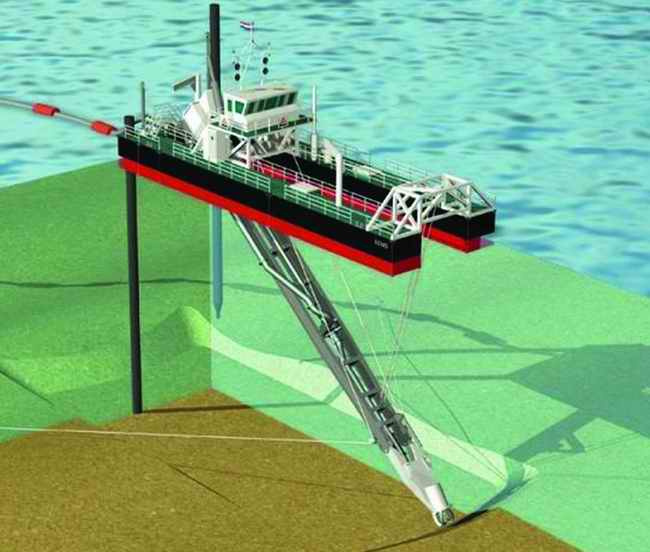

Траншейные – земснаряд при добыче песка образует траншеи, двигаясь вдоль участка.
Папильонажные – земснаряд при разработке участка движется поперек него.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 4 из 5.

Земснаряд, судно для очистки водоемов

При необходимости выполнения гидротехнических работ, которые требуют извлечения почвы, невозможно обойтись без применения спецтехники. Земснаряд – это специальное плавсредство функция которого заключается в перекачивании размытой почвы на берег или в обустроенное для этого место.

Оглавление

Что такое земснаряд
Сфера применения
Как работает спецтехника
Конструкция
Разновидности земляных снарядов
Земснаряд для очистки водоемов
Земснаряд для добычи песка
- Способы добычи песка
Аренда
Заключение

Что такое земснаряд

Судно, а именно им является данная разновидность техники, оснащено насосом, трубопроводом и другим необходимым для нормальной работы оборудованием.

Важно
Высокая производительность подобных механизмов достигается за счет интеграции современных систем спутниковой навигации, всевозможных датчиков, позволяющих определять положение грунтозабора и добиваться максимальной производительности в любых условиях.

Мощность машин-амфибий отечественного производства варьируется в пределах от 150-ти до 3-х тыс. кубометров пульпы, импортные аналоги могут характеризоваться куда более высокой мощностью, но и цена таких земснарядов значительно выше, чем у российских моделей. Помимо плавучих землесосных установок существуют сухопутные.

Их размещают на железнодорожных платформах, на тракторном ходу или на специальных прицепах. Представлены на современном рынке и стационарные установки, представляющие собой станции перекачки, позволяющие увеличить высоту и расстояние транспортировки водопочвенной смеси.

Сфера применения

Читайте также: Земснаряд IHC Beaver в России

углубление водоемов и их очистка от загрязнений;
намыв дамб и плотин;
намыв территорий перед строительством дорог;
очистка отстойников;
добыча песка и других нерудных материалов;
подготовка месторождений для различных отраслей промышленности;
устранение последствий наводнения, работы по укреплению берега, строительство дамб и прочих гидротехнических объектов;
строительство портов, золошлаковых хранилищ на теплоэлектростанциях и пр.

Как работает спецтехника

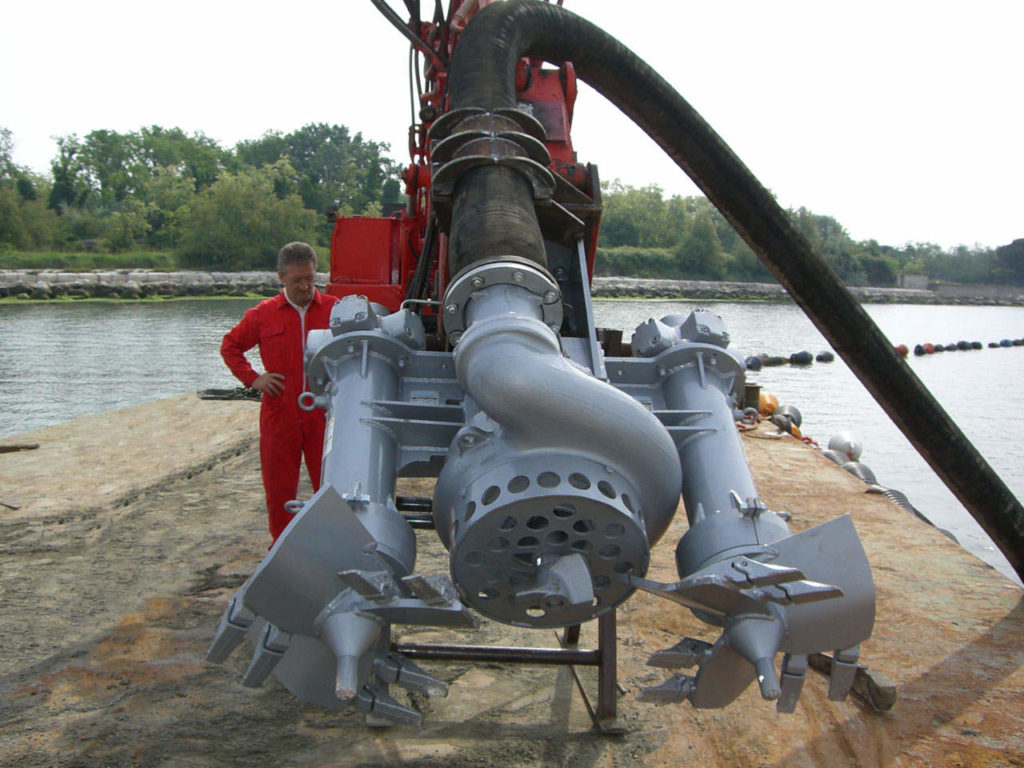

В основе работы земснаряда лежит грунтосос — мощнейшее устойчивое к абразивам насосное устройство. В подавляющем большинстве случаев его устанавливают в трюме во избежание кавитации, заметно укорачивающей срок службы механизма. Устройство функционирует следующим образом:

Проводятся тщательные расчеты оптимальной скорости подачи почвосмеси и проходимости трубопровода.
В грунтосос заливается вода, он опускается в водоем и достигает дна.
Запускается мотор, включается редуктор.
Происходит откачивание воздуха из трубы.
Образовывается вакуум, благодаря нему в трубопровод поступает вода и почва.
Пульпа подается в насос и транспортируется либо на берег, либо в грузовозную баржу.

Система перемещается на сваях или по лебедкам. В некоторых моделях задействуется комбинированная система передвижения.

Управление судном земснарядом осуществляется с рубки, отвечает за него оператор – багермейстер. Именно он руководит всеми функциями машины, начиная с включения осветительных приборов и заканчивая работой основного оборудования.

Конструкция

С конструкционной точки зрения земляной пылесос состоит из следующих функциональных элементов:

Основные узлы. К ним относят грунтозаборный механизм, трубопроводы, грунтовой насос, детали, перемещающие грунтозабор.
Вспомогательные элементы – корпус судна, специальные механизмы для его погружения и поднятия, насосы водоподачи, энергетические установки.
Элементы, обеспечивающие безопасность эксплуатации и надлежащую производительность.

Разновидности земляных снарядов

Существует несколько видов земснарядов — землесосные, многочерпаковые, грейферные и штанговые.

Наиболее широкое распространение получили земснаряды землесосного типа, конструкцией которых предусмотрено насосное оборудование, выкачивающее размытую почву по трубопроводу.
Многочерпаковые земснаряды характеризуются наличием цепочки звеньев с ковшами. После включения мотора ковши начинают двигаться, собирают почвосмесь и передают ее на конвейер или в лоток.
Грейферные снаряды – это несамоходные машины с циклическим действием, которые монтируются на платформе плавучего крана. Основной рабочий инструмент таких устройств – грейфер, представляющий собой ковш с челюстями, поворачивающийся вокруг своей оси.
Штанговые земснаряды – это некое подобие экскаватора, установленного на плавучей платформе. Все операции выполняются ковшом или длинной крановой стрелой. Такие снаряды нашли широкое применение при выполнении различного рода земляных работ на небольшой глубине.

Земснаряд для очистки водоемов

В подавляющем большинстве случаев выполнение очистки водоемов от донных отложений возможно только с привлечением землесосных снарядов. Подобное оборудование всасывает ил с водой посредством мощнейшего грунтового насоса и под высоким давлением подает его через трубопровод на грунтоотвозные баржи. Также возможна транспортировка ила на иловую карту, создаваемую еще до начала очистных работ.

Иловая карта – это специально отведенная территория, огражденная высоким земляным валом. Площадь карты зависит от площади водоема и предполагаемого объема ила, который планируется изъять. Если в очистке дна нуждаются водоемы небольшой площади, привлекают мини земснаряды – компактные и достаточно маневренные устройства с высокой производительностью, способные выполнить широкий спектр задач по очистке русла.

Прежде чем начинать очистку, необходимо изучить специфику отложений и профиль водоема, создать карту, удалить со дна мусор и металлический сор при его наличии, измерить глубины, разработать проект выполнения работ. Важно заранее определить, куда будет отводиться изъятый ил.

Земснаряд для добычи песка

Механизмы, ставшие темой нашего разговора, активно привлекаются в процессе добычи нерудных материалов из русел водоемов. Добытый с помощью земснаряда песок характеризуется высокой степенью очистки, отсутствием органических веществ и примесей глины в своем составе, он высоко ценится на рынке и используется не только в строительстве, но и в процессе производства бетонной смеси.

Важно
Именно намывной песок незаменим в ходе обустройства пляжей и прибрежных зон отдыха.

Добывается песок с привлечением землесосных земснарядов. Из забоев по пульпопроводу он подается на карту намыва, где складируется и подготавливается к транспортировке. При выполнении всех этих работ необходимо постоянно следить за плотностью пульпы, глубиной разработки, состоянием водоотводного колодца и так далее.

Важно также постоянно контролировать состояние вала вокруг карты намыва, иначе добытый столь сложным путем песок растечется на многие километры, пропадет произведенная работа, что повлечет за собой огромные убытки.

Способы добычи песка

Важно отметить, что способ добычи столь востребованного строительного материала зависит от того, где именно находится его месторождение. Если это русло судоходной реки, не обойтись без привлечения гидронамывного рефулерного земснаряда с речным регистром. Если работы проводятся в карьере, используют классические землесосы, в идеале – с электроприводом. Когда песок чередуется с залежами глины, оптимальным решением станет фрезерный земснаряд. Ключевым фактором при выборе земснаряда для добычи песка является применяемый метод разработки породы – папильонажный или воронковый.

Папильонажный метод считается классическим, он позволяет выбрать полностью всю породу, но требует значительных финансовых и временных затрат. Метод подразумевает привлечение рефулерных земснарядов, оптимальных в случаях, когда карта намыва находится на большом расстоянии от месторождения или намного выше него.

Воронковый метод подразумевает погружение на дно водоема насосов для всасывания пульпы.

Этот метод задействуют, когда карта намыва находится неподалеку от месторождения, но в отличие от предыдущего способа добычи он не позволяет выбрать всю породу полностью и оставляет после себя много засоров.

Аренда

Земляной пылесос пользуется огромным спросом на рынке услуг. Эти устройства позволяют наладить добычу нерудных материалов из русла рек и карьеров, находящихся в окружении воды. Кроме того, они незаменимы во время выполнения работ по углублению дна, причем, благодаря привлечению метода гидромеханизации, когда грунты одновременно разрабатываются и транспортируются, весь спектр требуемых мероприятий выполняется намного быстрее и с минимальными финансовыми затратами. Посредством земляных пылесосов, как уже говорилось выше, осуществляется чистка водоемов от иловых отложений.

В этой связи особую актуальность приобретает аренда земснаряда, которая позволяет оперативно справиться с поставленной задачей, доверив все заботы по ее решению специалистам компании, являющейся владельцем столь узкоспециализированной техники.

Заключение

Землесосные снаряды – это крупногабаритная спецтехника, используемая во многих отраслях промышленности и народного хозяйства. Мощные высокопроизводительные устройства с легкостью справляются с выполнением целого ряда задач и позволяют автоматизировать многие процессы при добыче полезных ископаемых, проведении работ по укреплению берега, очистке дна водоемов и во многих других случаях, когда использование другой техники является невозможным.

Земснаряд в работе, добыча песка

Что такое дноуглубительные работы: история, значение и последствия

Дноуглубительные работы удаляют осевшие под водой отложения, чтобы расчистить водные пути для прохода судов, создать достаточное пространство для строительства важных мостов, дамб и плотин, а также отсеять ил, интоксиканты и загрязняющие вещества со дна воды. После заполнения бункеров процесс на некоторое время останавливается, и судно направляется к месту сброса воды, где нежелательные отложения сбрасываются через днище корабля.

Что такое дноуглубительные работы?

Он включает в себя выемку естественных отложений или искусственных обломков, таких как камни, донные отложения, строительный мусор, мусор, а также растительный или животный материал на дне мелководья морской или пресной воды.

Земснаряд опускает на борт водоема или на его дно. Вращающийся режущий брус использует свои острые лезвия для разрыхления осадка на дне, который всасывается с помощью погружного насоса. В конечном итоге баржи для утилизации или шаланды-самосвалы выгружают материал в зону утилизации.

В общих чертах дноуглубительные работы означают выемку собранных отложений с морского дна и размещение их в другом месте.

Самые старые известные дноуглубительные работы: дноуглубительные работы для выемки торфа и ремонтные дноуглубительные работы. Техническое обслуживание Дноуглубительные работы — это более широкий термин, который включает расчистку отложений и очистку, расширение или углубление водоема с использованием всасывающего или черпального устройства (обычно называемого земснарядом).

Регулярные ремонтные дноуглубительные работы имеют огромное значение в прибрежных районах со значительной приливной активностью и в водоемах, подверженных заиливанию отложениями, песком и илом. Низины Нидерландов и Фландрии являются лучшим примером регионов, требующих регулярных ремонтных дноуглубительных работ.

При дноуглубительных работах земснаряды используются для удаления отложившихся отложений из входного ручья, водного пути или дна океана.

Процесс представляет собой смесь следующих трех независимых элементов: земляные работы, транспортировка извлеченного материала и затем использование или надлежащее удаление извлеченного материала.

Когда это началось?

С зарождением цивилизации товары перевозились по внутренним водным путям и океанам. Но этот транспорт зависел от возможностей кораблей, которые, в свою очередь, во многом зависели от глубины воды.

Заиливание, естественное явление отложения ила и отложений на морском дне, создавало постоянную угрозу плаванию кораблей. Люди начали бороться с проблемой заиления, чтобы обеспечить безопасность плаваний. Тем не менее, из-за отсутствия оборудования для удаления заиления они начали копать ил вручную, что было не так эффективно и ограничивалось мелководными путями.

В 15-м ^-м-м веке увеличение торговли на море потребовало разработки некоторых скребков для кроватей, таких как «Zeewse Krabbelaar», который был примитивным выравнивателем кроватей. Эти выравниватели кроватей и скребки использовались для сбора отложений и их утилизации. Эти земснаряды прошли путь от древних мельниц до современных земснарядов.

Мельницы были разработаны примерно в 1575 году. Это был вид дноуглубительного оборудования, использовавшегося для рытья в портах. Мельницы имели вращающуюся цепь, соединенную с деревянными досками, и эти деревянные доски выкапывали грязь.

На начальном этапе развития мельницы позже приводились в действие вручную. Их приводили в движение паровые двигатели. Миллс устарел в 1857 году, когда в Соединенных Штатах был разработан земснаряд.

В 1867 г. произошла революционная разработка с развитием конструкции земснаряда французским инженером. Он успешно использовал этот земснаряд при углублении Суэцкого канала. С тех пор дноуглубительные работы всасыванием становились все более и более распространенными.

Затем в 19 ^ом веке появились земснаряды с фрезерным земснарядом и самосвальные земснаряды. Это современные земснаряды, которые могут эффективно проводить дноуглубительные работы. Они были настолько эффективны, что позволяли одновременно осуществлять судоходство и дноуглубительные работы, не мешая движению транспорта.

Недавние разработки в дноуглубительных работах направлены на оптимизацию процесса дноуглубительных работ, а не на разработку новых земснарядов. Таким образом, стандартизация земснарядов и оборудования, а также усовершенствование систем контроля и мониторинга значительно улучшили дноуглубительные работы.

Важность процесса

Дноуглубительные работы имеют огромное значение в морской отрасли. Он служит следующим целям:

Помогает в более безопасных плаваниях, ограничивая подводное движение и поддерживая надлежащий зазор до дна.
Дноуглубительные работы увеличивают глубину судоходных каналов, портов и причалов, обеспечивая свободный поток морского транспорта.
В некоторых случаях дноуглубительные работы используются для добычи драгоценных камней океана, таких как моллюски и моллюски. Таким образом, дноуглубительные работы могут помочь в изучении превосходных разновидностей этих морских существ.
Дноуглубительные работы являются основным требованием для строительства сети мостов, плотин или других строительных сооружений на воде. Это только правильные инструменты для дноуглубительных работ, которые удаляют необходимое количество подводного ила и различных составов и делают превосходные конструкции точными, что удивляет инженера-строителя.
Дноуглубительные работы также необходимы для очистки морской экосистемы от загрязнения. Это помогает в экологически чистой утилизации осажденных загрязняющих токсикантов и вредных материалов, не причиняя никакого вреда морской экосистеме.
Дноуглубительные работы помогают сохранить флору и фауну в водоемах, а также используются в рекреационных целях.

Различные методы

Процесс дноуглубительных работ сочетает в себе выкапывание грунта в водяном русле и удаление или извлечение этого грунта с выкопанной поверхности путем создания вакуума или простого всасывания. Технологии помогают современным земснарядам; однако основные методы земляных работ с помощью земснарядов остались прежними с конца 1800-х годов. В зависимости от того, как мусор извлекается с участка, существует три основных типа земснарядов.

Наиболее распространенные методы дноуглубительных работ:

Механические дноуглубительные работы:

Механические дноуглубительные работы — это процесс, при котором отложения поднимаются с помощью механических инструментов, таких как ковши и грейферы, устанавливаемые на большую баржу и помещаемые в ждущая баржа, пока твердые частицы не осядут. Земснаряды с ковшом и грейферные земснаряды, названные в честь используемых ими черпаков, являются наиболее распространенными типами механических земснарядов, которые могут работать в труднодоступных местах.

Механические дноуглубительные работы обычно проводятся вблизи береговой линии. Следовательно, для удаления отложений на суше или на береговой линии используются механические дноуглубительные работы.

Извлеченные отложения собираются и помещаются на близлежащую землю или в воду или, в большинстве случаев, на другую баржу, предназначенную для перевозки отложений. Если дноуглубительные работы проводятся вблизи береговой линии, осадок можно сразу перегружать в грузовик или железнодорожный вагон.

Механические дноуглубительные работы могут выполняться с использованием баржи или с берега.

Если механический земснаряд находится на берегу, он имеет ограничение по охвату площади, так как его можно использовать только вблизи береговой линии. С механическими земснарядами баржевого типа можно эксплуатировать в любой воде; однако наиболее эффективным он будет вблизи доков, пирсов и т. д.

Механические дноуглубительные работы могут быть непрерывным процессом. Однако количество осадка будет ограничено одной мерной ложкой, которую каждый раз поднимают для удаления остатков. Механический тип может драгировать твердые уплотненные отложения, а унос воды намного меньше, чем при гидравлическом дноуглублении.

Гидравлические дноуглубительные работы:

В процессе дноуглубительных работ отложения удаляются с дноуглубительных работ с помощью насосов, обычно центробежных. Материал со дна канала всасывается в трубу.

Осадок смешивают с водой и превращают в шламовую смесь, облегчающую перекачку насосом. В зависимости от расстояния перекачки в линию может быть встроен бустерный насос для перекачки наносов на ближайший берег через более крупные суда для поддержания постоянной производительности.

Одним из существенных преимуществ процесса дноуглубительных работ является устранение других транспортных средств или оборудования, поскольку отложения можно транспортировать непосредственно к береговому сооружению, что экономит дополнительные расходы и время.

Преимущества гидравлических дноуглубительных работ:

Снижение капитальных затрат
Сокращает использование оборудования и транспорта
Сокращает энергию и выбросы по сравнению с механическим процессом дноуглубительных работ
Безопасно и эффективно
Гидродинамические дноуглубительные работы

Гидродинамические дноуглубительные работы обычно используются для поддержания глубины русла, порта, гавани и т. д. Если новое место необходимо дноуглубление, этот метод не окажется ценным и эффективным. После дноуглубительных работ в этом районе его необходимо постоянно поддерживать, чтобы избежать небезопасной навигации, сохраняя требуемые глубины.

Прочтите по теме: Освоение судовой навигации

В этом методе используется технология впрыска воды, при которой большое количество воды впрыскивается с помощью форсунок, прикрепленных к горизонтальной водометной штанге, приводимой в действие насосами под давлением. Когда струя воды из форсунки попадает на водяной слой, она разжижает отложения, делая их рыхлыми. Этот рыхлый осадок у дна канала стекает в более глубокие участки благодаря естественному течению.

Поскольку естественный поток способствует переносу наносов, этот метод экономически эффективен и гораздо более безвреден для окружающей среды по сравнению с двумя другими.

Различные типы дноуглубительных судов

В соответствии с классификацией земснарядов они могут быть дополнительно классифицированы на различные типы:

Типы механических земснарядов:

Они закрепляются на месте с помощью анкерных свай известные как шпильки.

Земснаряд: 9 шт.0026 Земснаряд обычно представляет собой стационарный земснаряд фиксированного типа, который вращается по дуге с помощью лебедок вокруг участка дноуглубительных работ. Скребок оснащен ковшом, который удаляет осадок или донный материал, а при переворачивании осадок выгружается на баржу.

Земснаряд грейферного типа: Это стационарный земснаряд с грейфером в качестве дноуглубительного инструмента (два эквивалентных черпака или раковины с гидравлическим приводом). Из-за своей конструкции он также известен как земснаряд с грейферным корпусом. Могут быть разные конструкции грейфера, который можно использовать для глубоководной перевязки.

Земснаряд с обратной лопатой: Также известный как земснаряд с фиксированной рукоятью, это земснаряд стационарного типа, обычно устанавливаемый на баржу или работающий вблизи берегов. Дноуглубительное оборудование представляет собой полуоткрытую оболочку с гидравлической стрелой фиксированной длины, используемую на мелководье и вблизи гавани.

Основные типы гидравлических земснарядов:

Земснаряд: Это стационарный земснаряд, обычно используемый для добычи песка. Это также лучшее оборудование для удаления осадка с очистных сооружений или там, где требуется удаление отложений в тяжелых условиях. Всасывающая труба этого земснаряда вставляется в месторождение песка, и струи воды поднимают песок с места раскопок. Осадок можно перекачивать, всасывая отложения в трубопровод и транспортируя их на место рекультивации или загружая на баржи, в зависимости от местоположения и доступного механизма перегрузки.

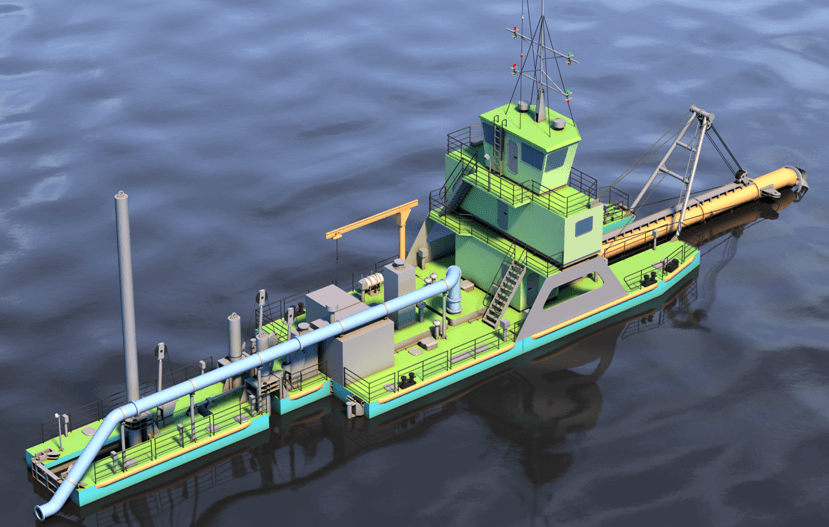

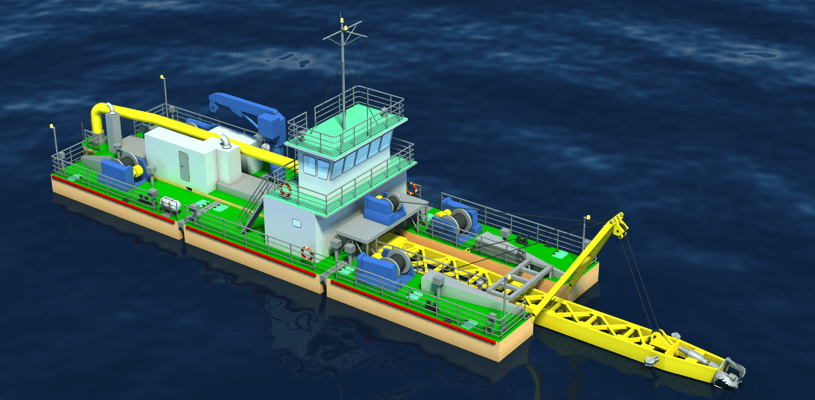

Земснаряд с режущей головкой: Это еще один стационарный земснаряд с режущей головкой на всасывающем конце для разрыхления дна, подлежащего углублению. Как и в земснарядах с простым всасыванием, отложения всасываются и перекачиваются по отводящему трубопроводу на берег или на баржи. Режущая головка может иметь различную конструкцию и материалы, в зависимости от свойств поверхности, подлежащей углублению. Помогает удалить осадок с твердых поверхностей.

Земснаряд шнековый работает по тому же принципу, что и землесосный снаряд, за исключением того, что механический режущий инструмент представляет собой вращающийся архимедов винт, расположенный под прямым углом к всасывающей трубе.

Земснаряд с трюмом: Это самоходное судно, перевозящее земснарядное оборудование с трюмом или бункером для заполнения его извлеченным материалом во время выполнения заранее заданной дноуглубительной операции. Этот тип земснаряда имеет устройство, открывающее дно трюма для выгрузки грунта, вынутого из грунта, в указанное место. Этот тип земснаряда в основном используется в открытых водах, таких как каналы, реки, эстуарии и т. д.

Мелиоративный земснаряд: Это вспомогательное оборудование для дноуглубительных работ, а не сам земснаряд. Он используется для опорожнения барж-хопперов от наносов с помощью всасывающей трубы, которую можно опустить в трюм баржи-хоппера. Дополнительное количество воды может быть распылено, чтобы сделать осадочную суспензию для облегчения всасывания и транспортировки на специально отведенную площадку или береговое депо.

Как объяснялось ранее, гидродинамические земснаряды бывают только одного типа — земснаряды с нагнетанием воды.

Несколько других типов земснарядов:

Земснаряды-амфибии: Эти суда имеют уникальную конструктивную особенность работы над поверхностью воды с использованием длинных опор в качестве основания. Они могут быть оснащены грейферами, ковшами или лопатной установкой.

Земснаряды с эрлифтом: Этот земснаряд использует воздушные струи высокого давления вместо водяных струй для подачи материала в устье всасывающей трубы.

Выравниватель грядки: Этот тип используется для выравнивания поверхности грядки, которая была недавно вычерпана. Он состоит из длинной плоской лопасти или тяжелого стержня, соединенного с буксиром на конце, и когда его тянут, он выравнивает поверхность дноуглубительных работ на коротких расстояниях.

Земснаряд — это судно, которое всасывает навозную жижу и удерживает эту суспензию на корабле (бункере) до тех пор, пока она не доберется до места назначения. Земснаряд всасывает осадочную суспензию и перекачивает ее по трубопроводу непосредственно к месту назначения.

Читайте также: Различные типы земснарядов, используемых в морской отрасли негативные моменты. Эти отрицательные моменты также важны, потому что они имеют тенденцию влиять на существование и жизнь морской среды обитания.

Эти неблагоприятные последствия дноуглубительных работ кратко описаны ниже:

При проведении дноуглубительных работ для морских инженерных целей или строительных работ необходимо удалить большое количество воды и хранить ее в другом месте. Это создает небольшую проблему хранения, но сильно влияет на жизнь флоры и фауны, преобладающих в этой воде. Это связано с изменением минерального состава воды до и после дноуглубительных работ и отложения ее обратно в источник после строительства.
Дноуглубительные работы сильно влияют на урожай в регионах, где они проводятся для удаления ила из рек, в первую очередь для удовлетворения потребности в орошении в этом районе. Потому что вместе с илом вымываются и необходимые минералы, в результате чего в воде и почве не хватает нитратов и фосфатов.
Кроме того, если дноуглубительные работы проводятся с целью очистки, удаление токсичных отходов вызывает проблему безопасной утилизации. Если его сбрасывают на землю, чтобы сделать почву бесплодной, и в другие менее важные водоемы, он наносит вред живым существам в этом водоеме.

Прочтите по теме: Воздействие дноуглубительных работ на морскую среду

Эти пагубные последствия дноуглубительных работ становятся незначительными по сравнению с применением и важностью дноуглубительных работ, но их следует помнить и учитывать при необходимости.

Заключение
Дноуглубительные работы развивались во всем мире за последние два десятилетия. Он одновременно служит для нескольких целей, таких как очистка, техническое обслуживание, утилизация, транспортировка, раскопки и т. д. Это помогает сделать воду судоходной и облегчает рыбалку даже в мелких ручьях. Это помогает удалить загрязняющие вещества из водотоков и воссоздать поврежденные участки посредством мелиоративных работ.
Но при дноуглубительных работах необходимо соблюдать важнейшую вещь — безопасное сброс управляемых отходов. Его следует утилизировать в месте, где не будет причинен вред никаким существенным формам рельефа и жизни. Кроме того, в некоторых районах дноуглубительные работы изменяют минеральный состав воды; следует принимать меры предосторожности для наблюдения за изменениями, вызванными изменением минерального состава.
Располагая мелочи по своим местам, мы можем предотвратить возникновение серьезной катастрофы. Сегодня, благодаря развитию технологии дноуглубительных работ, мы подтолкнули дноуглубительные работы к более высокой эффективности с меньшим воздействием на окружающую среду.
Часто задаваемые вопросы
1. Чем вредны дноуглубительные работы?
Дноуглубительные работы вредны для морской флоры и фауны. Это оказывает на них негативное влияние во многих отношениях через разрушение среды обитания, унос, шумовое загрязнение, осаждение и загрязнение.
2. Зачем копать пруд?
Поддержание идеального качества воды необходимо для здоровья пруда. Дноуглубительные работы в пруду способствуют размножению полезных бактерий, которые помогают расщеплять органические отходы, скапливающиеся на дне пруда.
3. Сколько существует методов дноуглубительных работ?
Существует три вида дноуглубительных работ: механические дноуглубительные работы, гидравлические дноуглубительные работы и дноуглубительные работы по воздуху. Дноуглубительные работы обычно выполняются с использованием оборудования, называемого земснарядами, которые удерживаются на барже.
4. Как работает земснаряд?
Земснаряды представляют собой уникальное оборудование, которое разрыхляет донные отложения и создает вакуум для всасывания и откачки нежелательных отложений и мусора, которые затем передаются на место захоронения.
5. Как дноуглубительные работы влияют на качество воды?
Дноуглубительные работы многократно влияют на качество воды морских систем. Это зависит от характера дноуглубительного материала, поскольку нарушение морского дна изменяет химический состав или рН водного объекта, что в конечном итоге влияет на всю морскую экосистему. Например, чрезмерная выемка песка приводит к деградации рек и устьев рек.
Отказ от ответственности: Мнения автора, выраженные в этой статье, не обязательно отражают взгляды Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.
Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.
Об авторе
Ярый моряк и технарь, Аниш Ванкхеде побывал на нескольких кораблях в качестве морского механика. Он любит многозадачность, работу в сети и устранение неполадок. Именно он стоит за уникальной креативностью и эстетикой Marine Insight.
Читать еще статьи этого автора
Дноуглубительные работы и земснаряды
морские
Дноуглубительные работы — перемещение грунта, осуществляемое под водой. Он служит нескольким различным целям. Одно из применений удовлетворяет потребность в поддержании минимальной глубины в каналах и гаванях путем удаления грязи, ила, гравия и камней. Ремонтные дноуглубительные работы теперь являются лишь основной задачей, в то время как спрос на другие области растет гораздо быстрее: создание новых земель для портового и промышленного развития; рытье траншей, засыпка и защита морских трубопроводов, береговых отводов и кабелей, проложенных по морскому дну; экологические дноуглубительные работы и очистка загрязненных отложений; пополнение пляжей и береговых линий не только для защиты побережья, но и для рекреационных целей.
Существует два метода дноуглубительных работ: механические и гидравлические. Механическая выемка грунта применяется для связных грунтов. Извлекаемый материал выкапывается и удаляется с помощью механических средств, таких как грейферы, ковши, режущие головки или совки. Гидравлические земляные работы выполняются с помощью специальных водяных форсунок в несвязных грунтах, таких как ил, песок и гравий. Вынутый грунт, разрыхленный с морского дна, всасывается и транспортируется далее в виде смеси (твердый материал и вода) с помощью центробежных насосов.
Механические земснаряды
— Земснаряд с обратной лопатой – Земснаряд с обратной лопатой основан на гигантском наземном экскаваторе с обратной лопатой, установленном на одном конце понтона с опорным вооружением. Его основным преимуществом является способность драгировать широкий спектр материалов, включая обломки и мягкие, выветренные или трещиноватые породы.
— Земснаряд с ковшовой цепью – Земснаряд с ковшовой цепью или ковшовый земснаряд представляет собой стационарный земснаряд, оснащенный бесконечной цепью ковшей, переносимых по лестнице. Ведра прикреплены к цепи и градуированы по размеру (от 200 до 1000 литров). Земснаряды удерживаются на месте якорями. В наши дни это классическое судно в основном используется в проектах по дноуглубительным работам.
Земснаряд с цепным ковшом использует непрерывную цепь ковшей, чтобы зачерпывать материал со дна и поднимать его над водой. Ковши переворачиваются, когда они проходят через верхний барабан, в результате чего их содержимое выгружается под действием силы тяжести в желоба, по которым отвал переносится на баржи, расположенные рядом. Позиционирование и перемещение осуществляются с помощью лебедок и якорей.
— Земснаряд с фрезой – Земснаряд с фрезой представляет собой стационарный земснаряд, оснащенный режущей головкой, которая выкапывает грунт до того, как он всасывается потоком земснаряда. Во время работы земснаряд с фрезерным земснарядом перемещается вокруг стержня, натягивая и ослабляя два троса передней боковой линии. Эти земснаряды часто используются для углубления траншей для трубопроводов и подходных каналов в твердом грунте. Земснаряды с гребным катком имеют собственную силовую установку. См. также Земснаряд d’ARTAGNAN.
— Земснаряд – Земснаряд использует грейфер, установленный на кранах или кран-балках. Выемочный материал загружается в баржи, которые работают автономно. Грейферы могут перемещать как ил, так и твердые предметы (каменные блоки, обломки кораблекрушений), что делает их подходящими для очистки труднодоступных водоемов (каналы в городах) или для добычи гравия и дноуглубительных работ на неровных руслах.
Земснаряды
— Земснаряды простые – Земснаряды простые, установленные на тросах, с по крайней мере одним землесосным насосом, подключенным к всасывающей трубе, расположенной в колодце перед понтоном. Извлеченный грунт выгружается либо по трубопроводу, либо баржами.
— Земснаряд с прицепным земснарядом (ТШД) – Земснаряд с прицепным земснарядом является нестационарным земснарядом, что означает, что он не закреплен тросами или шпилькой, а находится в динамическом положении; земснаряд использует свое двигательное оборудование, чтобы двигаться по трассе. Это судно в форме корабля с грузовыми трюмами бункерного типа для хранения навозной жижи. С каждого борта корабля находится всасывающий рукав, состоящий из нижней и верхней частей, соединенных карданными шарнирами. Самосвальные земснаряды используются для ремонтных работ (удаление отложений в подходных каналах) и углубления траншей в более слабых грунтах.
Земснаряд оснащен двумя двигателями Wärtsilä 6L32 мощностью 2760 кВт каждый при 750 об/мин. Каждый двигатель приводится в движение через редуктор винта ЦП диаметром 2500 мм, работающего со скоростью 230 об/мин в сопле. Максимальная мощность, доступная для движения, составляет 2000 кВт на гребной винт. Единственный земснаряд приводится в действие непосредственно от передней части главного двигателя правого борта через муфту сцепления, длинный вал и двухступенчатую коробку передач с регулируемой скоростью. Аналогичное расположение используется для двухструйных насосов по левому борту.
TSHD имеет несколько особенностей, главной из которых является тяга, которая работает как пылесос. Стрела тяги состоит из всасывающего патрубка, нижнего и верхнего всасывающих патрубков, соединенных двойным карданным шарниром, и тяговой головки.
Всасывающий патрубок установлен на цапфе, которая является частью скользящего элемента; когда труба выходит за борт, скользящая часть входит в направляющую на корпусе и опускается до тех пор, пока изгиб не окажется на одной линии с всасывающим патрубком ниже ватерлинии.
Всасывающая труба может быть оборудована встроенным погружным грунтовым насосом. Погружные земснаряды становятся все более популярными среди операторов больших земснарядов с всасывающим бункером. Расположение земснаряда в местах всасывающей трубы намного ближе к морскому дну, чем у обычного земснаряда, размещенного в корпусе.
Стрела поднимается за борт и опускается на глубину дноуглубительных работ с помощью порталов. Когда он не используется, его поднимают над уровнем главной палубы и втягивают внутрь с помощью порталов с гидравлическим приводом для хранения.
Разгрузочные операции, разгрузочные установки
Когда судно должно быть разгружено, в бункере используются струйные насосы для разбавления грунта, чтобы его можно было выкачивать на берег или сбрасывать на морское дно через донные люки. Иногда точное размещение материала на больших глубинах возможно через всасывающие трубы.
Стационарные средства транспортировки вынутого грунта требуют наличия плавучего трубопровода с корабля на берег, мощного насоса и специального соединения между трубопроводом и судном – носовой муфты. Используются фиксированные и гибкие модели. Неподвижная носовая сцепка имеет одну степень свободы (шаг), подвижная — две степени свободы (шаг и поворот). Гибкая носовая муфта выдерживает сложные морские условия и снижает нагрузку на плавучий трубопровод.
Смесь также может выбрасываться вперед над носовой частью корабля через сопло для впрыскивания смеси (радужный).
См. также Земснаряд с прицепным земснарядом VASCO DA GAMA .

Дноуглубительные работы с нагнетанием воды – Земельный участок
Водные объекты, включая гавани, порты, каналы и реки, несут наносы, которые со временем оседают на дне воды и со временем приводят к заилению. Заиливание ограничивает доступ судов к водным путям и может привести к наводнениям. Таким образом, регулярные ремонтные дноуглубительные работы необходимы для поддержания соответствующей глубины воды и безопасной навигации. Хотя традиционные методы дноуглубительных работ являются эффективным решением для удаления скопившихся отложений, они могут быть дорогостоящим процессом, особенно для небольших портов и гаваней. Дноуглубительные работы с нагнетанием воды (WID) — это метод дноуглубительных работ, который считается более экологически безопасным и экономичным, но требует определенных условий почвы и окружающей среды.
Метод WID включает закачку воды в отложения. Поэтому земснаряд с нагнетанием воды содержит ряд форсунок, расположенных на струйной штанге, которые распыляют воду. В отличие от традиционных методов дноуглубительных работ, WID не включает в себя всасывание, откачку или транспортировку извлеченных материалов. В частности, процесс дноуглубительных работ с закачкой воды можно разделить на следующие четыре этапа:
Закачка : большое количество воды под низким давлением закачивается в отложения на дне водотока.
Переход : закачиваемая вода разрыхляет отложения и создает смесь воды и отложений (псевдоожиженный слой почвы). Плотность этого слоя ниже, чем у отложений, но выше, чем у окружающей воды.
Транспорт : из-за разницы в плотности материала псевдоожиженный слой почвы транспортируется естественным явлением водных потоков, сводя к минимуму нарушение природной экосистемы.
Пос.901:32: как только отложения достигают более глубоких вод, они снова оседают. Этот процесс не включает удаление материалов из их естественной экосистемы.
Преимущества дноуглубительных работ с закачкой воды
При необходимости дноуглубительные работы с закачкой воды имеют ряд экономических и экологических преимуществ по сравнению с более традиционными методами дноуглубительных работ. Некоторые из них перечислены ниже:
Дноуглубительные работы с нагнетанием воды не требуют дополнительного оборудования, такого как трубопроводы или бустеры. В результате проект дноуглубительных работ с нагнетанием воды менее сложен, требует меньше организации и может быть начат, как только земснаряд будет доставлен на место.
Поскольку дополнительное вспомогательное оборудование не требуется, процесс дноуглубительных работ с нагнетанием воды становится менее затратным и не мешает судоходству во время работы.
WID требует очень мало энергии для впрыска воды по сравнению с энергией, необходимой для всасывания и транспортировки тяжелых материалов. Следовательно, расход топлива земснаряда с нагнетанием воды низкий, что приводит к низким эксплуатационным расходам.
В подходящих условиях (например, глубина воды, течения, материалы) земснаряды с нагнетанием воды имеют высокую производительность. Это приводит к сокращению сроков выполнения проекта и снижению затрат.
Воздействие дноуглубительных работ с нагнетанием воды на окружающую среду
Помимо вышеупомянутых преимуществ, связанных со временем и экономией, дноуглубительные работы с нагнетанием воды уникальны благодаря своим экологически безопасным характеристикам. Например:
Этот метод дноуглубительных работ не включает всасывание и удаление наносов. Он использует природные явления, включая течение воды и гравитацию, как средство переноса наносов. Соответственно, псевдоожиженные материалы (толщиной 1-3 м) перемещаются горизонтально вдоль водного русла, в то время как окружающая вода остается неизменной. Для сравнения, традиционные методы дноуглубительных работ включают вертикальный перенос вынутого грунта по всей глубине воды.
Извлеченные отложения остаются в пределах естественной среды, что позволяет избежать возможной нехватки необходимых материалов в экосистеме.
Дноуглубительные работы с нагнетанием воды требуют значительно меньше энергии, чем традиционные методы дноуглубительных работ, которые включают всасывание и откачку тяжелых материалов. В результате земснаряды с нагнетанием воды имеют гораздо меньший расход топлива и, следовательно, значительно более низкие выбросы CO ₂ на м ³ дноуглубительных материалов.
Является ли дноуглубление с закачкой воды применимым методом дноуглубительных работ для вашего проекта?
Дноуглубительные работы с нагнетанием воды считаются экономичным, эффективным и экологически безопасным решением для дноуглубительных работ. Он особенно подходит для ремонтных дноуглубительных работ и в местах, труднодоступных для больших судов. Тем не менее, этот метод требует очень специфических условий для безопасных и эффективных дноуглубительных работ. Поэтому необходимо оценить воздействие на окружающую среду и условия в районе дноуглубительных работ и вокруг него. Некоторые из моментов, которые следует учитывать, включают:
В конце участка дноуглубительных работ должна быть нижняя площадка, куда можно транспортировать и оседать извлеченные отложения.
Чтобы дноуглубительные работы с нагнетанием воды были эффективным методом дноуглубительных работ, должны присутствовать речные течения или приливно-отливные течения. Это облегчит естественную транспортировку материалов.
Отложения не должны содержать загрязненных материалов, так как это может привести к распространению загрязняющих веществ и причинить вред окружающей среде.
В зоне дноуглубительных работ и вокруг нее не должно быть никаких уязвимых морских организмов, таких как заросли моллюсков, кораллы и т.п.
Земснаряды с нагнетанием воды
Существует большое разнообразие дноуглубительных работ, предназначенных для дноуглубительных работ с нагнетанием воды, от небольших до крупных судов. Однако метод дноуглубительных работ с нагнетанием воды обычно наиболее применим для небольших проектов дноуглубительных работ. Примером таких применений может быть повторяющееся углубление гавани или канала. Dredge Yard специализируется на производстве земснарядов малого и среднего размера и индивидуальных решений, которые идеально подходят для проектов технического обслуживания.
