Земснаряд для добычи песка: принцип работы и виды

Песок – очень важный элемент, использующийся в строительстве любых конструкций. Как строительный материал песок образуется в естественных условиях и из-за воздействия многих природных факторов. От того, в каких условиях образуются залежи песка, напрямую зависят способы его добычи.

Песок представляет собой мельчайшие частицы горной породы. Он может находиться как на дне водоемов, так и на суше, что составляет немалую часть поверхности. И для его добычи используют совершенно различные методы.

Что необходимо для осуществления добычи

Но для того чтобы добыть песок из недр земли, необходимы не только грузовые машины, самосвалы, специальный земснаряд для добычи песка, но и лицензия на такую деятельность в определенном месте, так как без нее это является незаконным. Лицензия нужна всем добытчикам, кроме землевладельцев садовых и приусадебных участков, а также предприятиям, развернувшим добычу в местах на границе отвода горных и геологических земель.

Способы добычи песка

Для каждого способа добычи песка используется специализированная техника и методы.

Первый метод – сухая добыча. При данном подходе песок добывается из карьера. Здесь используются характерные методы и техника для открытой добычи любых полезных ископаемых. Для начала делают бурение скважин, затем рыхление с помощью взрывчатки, а уже потом погрузка на грузовые машины и вывоз на комбинаты, предприятия.

Второй способ предполагает добычу песка со дна водоема (озера, реки, мелководных морей). В данном случае используется специальная конструкция – земснаряд для добычи песка. Также, как вариант, можно применять длиннострелочные экскаваторы, экскаваторы с выкидывающимся ковшом. Однако такое оборудование является дорогостоящим, что сказывается на итоговой цене материала.

Также добыча может происходить в мокрых условиях при использовании намыва с помощью гидравлики. Такой метод не требует взрывных и буровых работ. Он имеет преимущество перед конкурентными способами – добытый песок является очищенным от примесей.

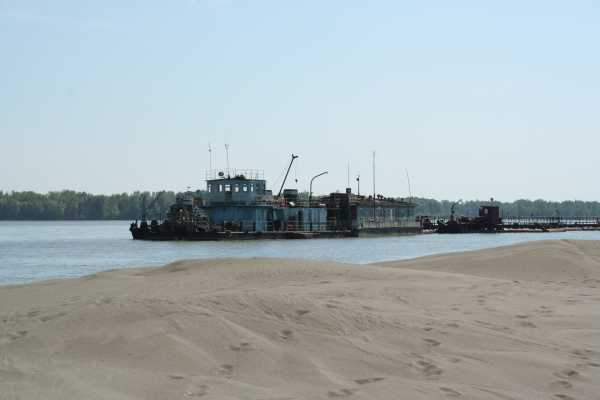

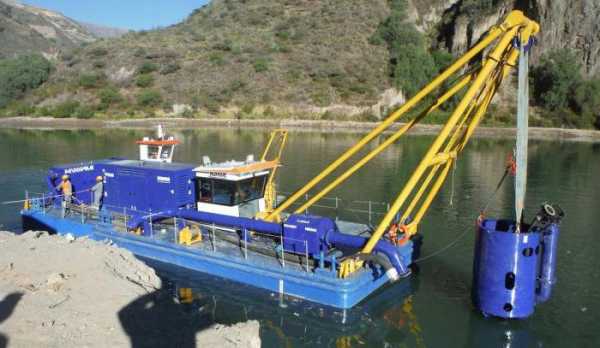

Добыча песка на мелководье

Как было отмечено выше, на реках, озерах и мелководных морях используется земснаряд для добычи песка. Принцип работы заключается в следующем: устройство с насосным оборудованием засасывает песок, который находится на дне водоема. Далее он загружается в трюм судна или на баржу. Наиболее удобными для такого способа добычи являются пересохшие водоемы.

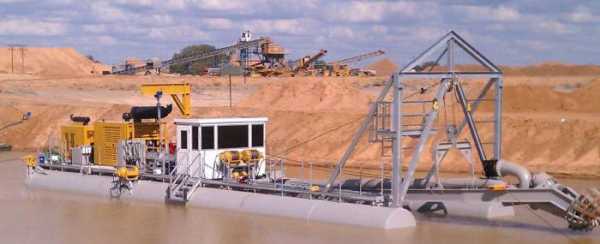

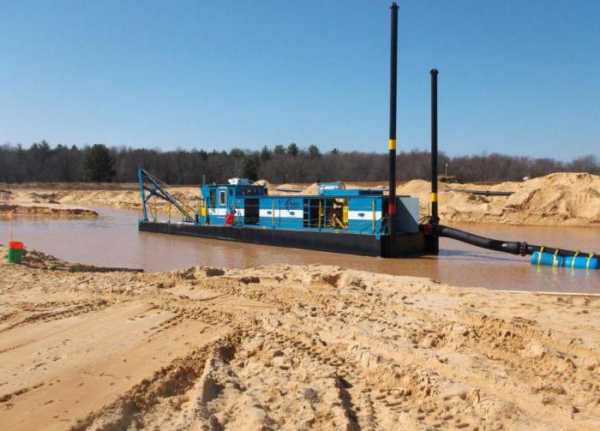

Земснаряд для добычи песка имеет сложную конструкцию, которая зависит от условий использования. В частности, земснаряд черпакового вида используется, если грунт на площадке более твердый. Добытый песок погружается и перевозится в место, где он проходит финальную очистку от примесей.

Конструкция земснаряда

Земснаряд для добычи песка содержит обязательный перечень элементов конструкции:

  • Корпус – это необходимая часть для крепления всех необходимых механизмов, также оснащается понтонами.
  • Свайный аппарат – важная составляющая, обеспечивающая передвижение земснаряда при добыче песка и грунта.
  • Палубная надстройка – располагается в центральном понтоне, имеет в себе рубку с необходимым оборудованием.

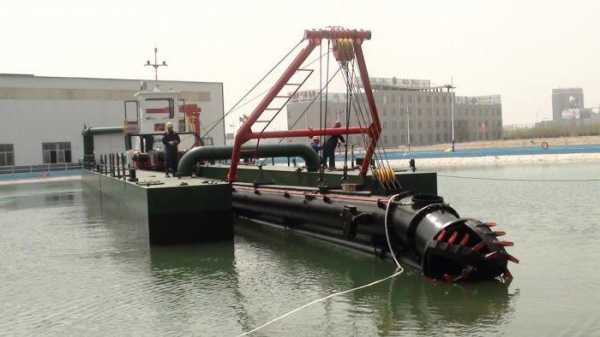

  • Рыхлительное устройство – главная часть грунторазрабатывающего комплекса.

  • Установка для транспортировки грунта. Состоит из нескольких элементов, размещается, как правило, в трюме. Основные части: грунтовый насос, всасывающий провод, привод, в качестве силовой установки и напорный провод. В качестве привода обычно применяются дизельный, электрический или дизельно-электрический привод.
  • Стрела. Она помогает механику управлять глубиной разработки, а также перемещать рыхлительное устройство. Благодаря лебедке, входящей в ее основу, осуществляется подъем-опускание стрелы.
  • Водоснабдительное оборудование. Имеет вспомогательную роль при охлаждении, промывке и уплотнении насосных деталей.

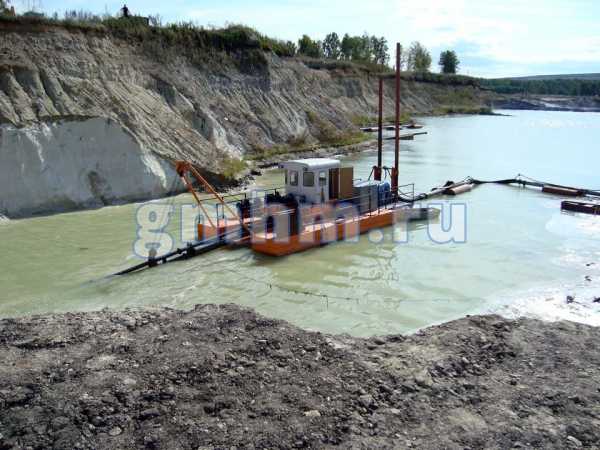

Как видно из описания, земснаряд для добычи песка, фото которого наглядно подтверждают сложную конструкцию механизма, – это целый комплекс взаимосвязанных систем, взаимодействие которых значительно облегчает труд человека и упрощает получение материала.

Характеристики земснарядов

Земснаряды при эксплуатации должны обладать некоторыми характеристиками, которые позволяют выполнять работу максимально эффективно. Например, монтаж и демонтаж земснаряда должен быть недолгим и простым. Для быстрого перемещения машина должна обладать плавучей основой, которая быстро снимается при необходимости.

При выборе оборудования необходимо обращать внимание на коэффициент просора земснаряда при добыче песка, тип грунта, способ добычи и возможности механизма. Главной характеристикой земснаряда является его производительность. Это устройство, в котором объединены множество различных функций. При слаженной работе функций будет получена максимальная производительность.

Классификация земснарядов

Эти механизмы подразделяют по способу погрузки и транспортировки на:

  • Землесосный снаряд – погрузка и перемещение производится за счет пульпы.
  • Скалодробильные – применяются для разрыхления скаловидных грунтов разнообразной прочности.
  • Черпаковые – это разновидность экскаваторных машин, перемещают и погружают грунт за счет черпака.

По способу транспортировки подразделяются на:

  • Рефулерный. Коэффициент просора рефулерного земснаряда при добыче песка – важная характеристика, влияющая на производительность земснаряда. Транспортировка идет при помощи пульпровода на плаву.
  • Шаландовый. Транспортировка с помощью шаланд – специализированных судов, которые загружаю грунт в трюм и отвозят его в порт.
  • Лонгукулуарные. Используется для перемещения грунта длинный лоток, который отправляет его на берег или на грузовое судно.
  • Самоотвозный. Исходя из названия, земснаряд загружает грунт в свой трюм и отвозит его.
  • С выбросом пульпы гидромониторным эффектом. Применяется, если работы проводятся на устьях рек, а также на морских водах при гидронамыве.

По способу рабочего передвижения:

  • Якорные – передвигаются за счет встроенных якорей.
  • Самоходные – передвижение за счет встроенного двигателя.
  • Свайные – перемещение происходит на сваях.
  • Свайно-якорные – в них используются как якоря, так и сваи.

По методу работы подразделяются:

  • Траншейные – земснаряд при добыче песка образует траншеи, двигаясь вдоль участка.
  • Папильонажные – земснаряд при разработке участка движется поперек него.

fb.ru

Земснаряд – это… Что такое Земснаряд?

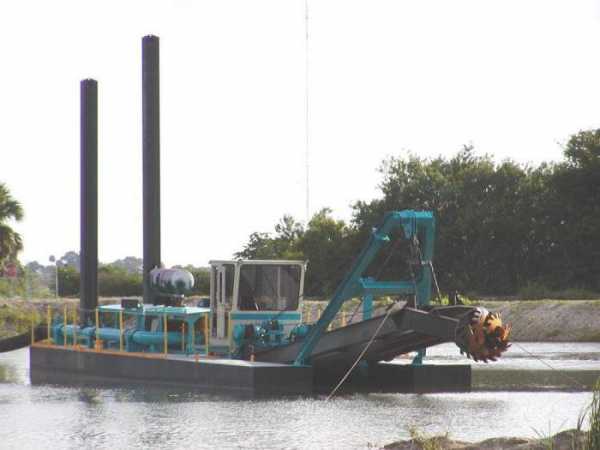

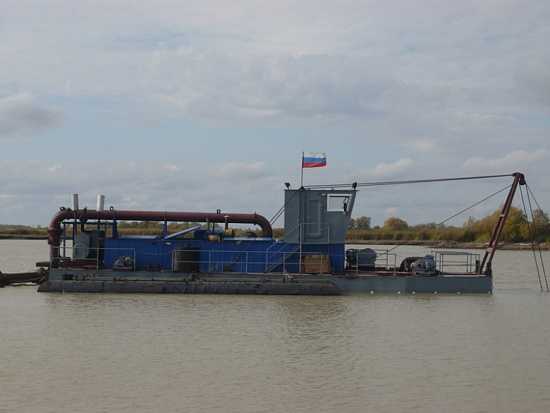

Землесосный снаряд с рефулером

Земснаряд — судно технического флота, предназначенное для производства дноуглубительных работ и добычи нерудных строительных материалов.

Типология

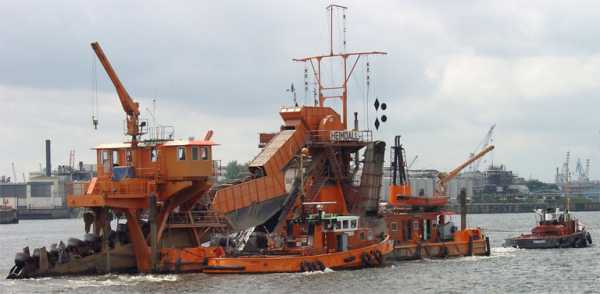

Многочерпаковый земснаряд с обслуживающими судами: на переднем планде грунтоотвозная шаланда, сзади — моторизированная завозня

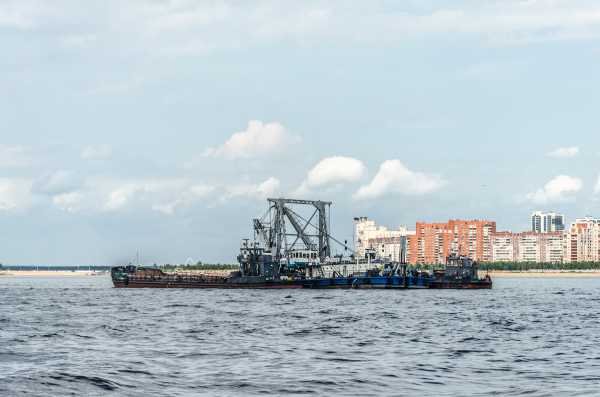

Земснаряд с грунтоотвозными шаландами в Невской губе, Санкт-Петербург

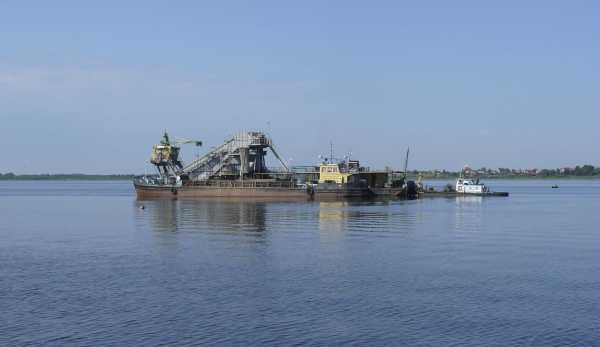

Многочерпаковый снаряд

По способу забора и перемещения грунта земснаряды подразделяют на:

  1. Землесосный снаряд — извлекающие и перекачивающие грунт в виде пульпы с применением грунтового насоса, наиболее распространенный тип земснарядов применяемый на I—IV классах грунтов;
  2. Черпаковые — являющиеся разновидностью экскаваторов, поднимающие и перемещающие грунт посредством ковшей или черпаков. Используются на твердых грунтах V—VI класса, где эффективность Землесосных земснарядов не дает необходимой производительности. В свою очередь землечерпальные снаряды подразделяются на:
    1. Одночерпаковые штанговые, представляющие собой одноковшовый экскаватор, установленный на понтоне;
    2. Одночерпаковые грейферные, представлюящие собой подъемный кран, оборудованный грейфером;
    3. Многочерпаковые, представляющие собой машину непрерывного действия, с черпаками, закрепленными на бесконечной цепи, натянутой между двумя барабанами.
  3. Скалодробильные — предназначены для рыхления скальных грунтов различной крепости. Существует два типа снарядов:
    1. С падающим долотом — способен эффективно разрыхлять на глубину 0,4-0,6 м скальный грунт с коэффициентом крепости 6-12.
    2. С пневматическим (или гидравлическим) молотом — способны разрабатывать наиболее прочные скальные породы на глубину до 0,5-0,7 м.

По способу транспортировки грунта земснаряды подразделяются на:

  1. Рефулерный — транспортировка грунта осуществляется при помощи плавучего пульпопровода. Наиболее экономически эффективный метод транспортировки пульпы. При необходимости транспортировки на значительные расстояния применяются дополнительные Бустерные станции.
  2. Шаландовый — транспортировка грунта осуществляется шаландами — специальными судами, принимающими грунт в трюм и отвозящими его к месту размещения.
  3. Самоотвозный — грунт принимается земснарядом в собственный трюм и отвозится к месту свалки.
  4. С гидромониторным выбросом пульпы. Используется данный способ при работах на устьевых участках рек и на водохранилищах с частым волнением, наиболее широкое применение получил при гидронамыве в условиях морских вод.
  5. Лонгкулуарные(с франц.-длинный коридор) — грунт перемещается по длинному лотку за кромку разрабатываемой прорези или на берег.

По методу рабочих перемещений:

  1. Самоходные — осуществляют рабочие перемещения с помощью судового движителя (оснащенные волочащимися пульпоприёмниками).
  2. Якорные — осуществляют рабочие перемещения на рабочих якорях.
  3. Свайно-якорные — с помощью якорей и закольных свай.
  4. Свайные — перемещаются только с помощью свай.

По способу работы делятся на:

  1. Работающие траншейным способом — земснаряд движется вдоль разрабатываемого участка (в основном землесосные).
  2. Работающие папильонажным способом — земснаряд движется поперёк разрабатываемого участка (многочерпаковые, землесосные с механическим разрыхлителем).

Земснаряд с одноковшовым экскаватором

Примечания

См. также

Ссылки

dic.academic.ru

Земснаряд — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии


Земснаряд — судно технического флота, предназначенное для производства дноуглубительных работ и добычи нерудных строительных материалов.

Типология




По способу забора и перемещения грунта земснаряды подразделяют на:

  1. Землесосный снаряд — извлекающие и перекачивающие грунт в виде пульпы с применением грунтового насоса, наиболее распространенный тип земснарядов применяемый на I—IV классах грунтов;
  2. Черпаковые — являющиеся разновидностью экскаваторов, поднимающие и перемещающие грунт посредством ковшей или черпаков. Используются на твердых грунтах V—VI класса, где эффективность Землесосных земснарядов не дает необходимой производительности. В свою очередь землечерпальные снаряды подразделяются на:
    1. Одночерпаковые штанговые, представляющие собой одноковшовый экскаватор, установленный на понтоне;
    2. Одночерпаковые грейферные, представляющие собой подъемный кран, оборудованный грейфером;
    3. Многочерпаковые, представляющие собой экскаватор непрерывного действия, с черпаками, закрепленными на бесконечной цепи, натянутой между двумя барабанами.
  3. Скалодробильные — предназначены для рыхления скальных грунтов различной крепости. Существует два типа снарядов:
    1. С падающим долотом — способен эффективно разрыхлять на глубину 0,4—0,6 м скальный грунт с коэффициентом крепости 6—12.
    2. С пневматическим (или гидравлическим) молотом — способны разрабатывать наиболее прочные скальные породы на глубину до 0,5—0,7 м.

По способу транспортировки грунта земснаряды подразделяются на:

  1. Рефулерный — транспортировка грунта осуществляется при помощи плавучего пульпопровода. Наиболее экономически эффективный метод транспортировки пульпы. При необходимости транспортировки на значительные расстояния применяются дополнительные Бустерные станции.
  2. Шаландовый — транспортировка грунта осуществляется шаландами — специальными судами, принимающими грунт в трюм и отвозящими его к месту размещения.
  3. Самоотвозный — грунт принимается земснарядом в собственный трюм и отвозится к месту свалки.
  4. С гидромониторным выбросом пульпы. Используется данный способ при работах на устьевых участках рек и на водохранилищах с частым волнением, наиболее широкое применение получил при гидронамыве в условиях морских вод.
  5. Лонгкулуарные (с фр. — «длинный коридор») — грунт перемещается по длинному лотку за кромку разрабатываемой прорези или на берег.

По методу рабочих перемещений:

  1. Самоходные — осуществляют рабочие перемещения с помощью судового движителя (оснащенные волочащимися пульпоприёмниками).
  2. Якорные — осуществляют рабочие перемещения на рабочих якорях.
  3. Свайно-якорные — с помощью якорей и закольных свай.
  4. Свайные — перемещаются только с помощью свай.

По способу работы делятся на:

  1. Работающие траншейным способом — земснаряд движется вдоль разрабатываемого участка (в основном землесосные).
  2. Работающие папильонажным способом — земснаряд движется поперёк разрабатываемого участка (многочерпаковые, землесосные с механическим разрыхлителем).

Напишите отзыв о статье “Земснаряд”

Примечания

См. также

Отрывок, характеризующий Земснаряд

– Каково положение государя! – говорили придворные и уже не превозносили, как третьего дня, а теперь осуждали Кутузова, бывшего причиной беспокойства государя. Князь Василий в этот день уже не хвастался более своим protege Кутузовым, а хранил молчание, когда речь заходила о главнокомандующем. Кроме того, к вечеру этого дня как будто все соединилось для того, чтобы повергнуть в тревогу и беспокойство петербургских жителей: присоединилась еще одна страшная новость. Графиня Елена Безухова скоропостижно умерла от этой страшной болезни, которую так приятно было выговаривать. Официально в больших обществах все говорили, что графиня Безухова умерла от страшного припадка angine pectorale [грудной ангины], но в интимных кружках рассказывали подробности о том, как le medecin intime de la Reine d’Espagne [лейб медик королевы испанской] предписал Элен небольшие дозы какого то лекарства для произведения известного действия; но как Элен, мучимая тем, что старый граф подозревал ее, и тем, что муж, которому она писала (этот несчастный развратный Пьер), не отвечал ей, вдруг приняла огромную дозу выписанного ей лекарства и умерла в мучениях, прежде чем могли подать помощь. Рассказывали, что князь Василий и старый граф взялись было за итальянца; но итальянец показал такие записки от несчастной покойницы, что его тотчас же отпустили.
Общий разговор сосредоточился около трех печальных событий: неизвестности государя, погибели Кутайсова и смерти Элен.
На третий день после донесения Кутузова в Петербург приехал помещик из Москвы, и по всему городу распространилось известие о сдаче Москвы французам. Это было ужасно! Каково было положение государя! Кутузов был изменник, и князь Василий во время visites de condoleance [визитов соболезнования] по случаю смерти его дочери, которые ему делали, говорил о прежде восхваляемом им Кутузове (ему простительно было в печали забыть то, что он говорил прежде), он говорил, что нельзя было ожидать ничего другого от слепого и развратного старика.
– Я удивляюсь только, как можно было поручить такому человеку судьбу России.
Пока известие это было еще неофициально, в нем можно было еще сомневаться, но на другой день пришло от графа Растопчина следующее донесение:
«Адъютант князя Кутузова привез мне письмо, в коем он требует от меня полицейских офицеров для сопровождения армии на Рязанскую дорогу. Он говорит, что с сожалением оставляет Москву. Государь! поступок Кутузова решает жребий столицы и Вашей империи. Россия содрогнется, узнав об уступлении города, где сосредоточивается величие России, где прах Ваших предков. Я последую за армией. Я все вывез, мне остается плакать об участи моего отечества».
Получив это донесение, государь послал с князем Волконским следующий рескрипт Кутузову:
«Князь Михаил Иларионович! С 29 августа не имею я никаких донесений от вас. Между тем от 1 го сентября получил я через Ярославль, от московского главнокомандующего, печальное известие, что вы решились с армиею оставить Москву. Вы сами можете вообразить действие, какое произвело на меня это известие, а молчание ваше усугубляет мое удивление. Я отправляю с сим генерал адъютанта князя Волконского, дабы узнать от вас о положении армии и о побудивших вас причинах к столь печальной решимости».

Девять дней после оставления Москвы в Петербург приехал посланный от Кутузова с официальным известием об оставлении Москвы. Посланный этот был француз Мишо, не знавший по русски, но quoique etranger, Busse de c?ur et d’ame, [впрочем, хотя иностранец, но русский в глубине души,] как он сам говорил про себя.

wiki-org.ru

Земснаряд: принцип работы

Земснарядом называется судно, служащее для разработки грунтов, находящихся под водой. При этом используется метод гидромеханизации, представляющий собой перекачивание особым насосом определенных жидкостей, содержащих частицы грунта (или пульпы). Жидкость идет по пульпопроводу на довольно значительные расстояния.

Информация о принципе работы и устройстве данного оборудования предоставлена ЗАО “Гидромеханизация”.

Как работает земснаряд

Принцип работы и устройство земснаряда представляют собой сложную систему, где основным рабочим органом является грунтосос – насосное устройство, имеющее в проточной части высокую устойчивость к абразиву.

Как правило, грунтососы размещены в трюме судна. Это нужно для того, чтобы можно было ось самого насоса опустить ниже отметок уровня воды. Подобным приемом предотвращается появление процесса кавитации, которая существенно уменьшает время нормальной эксплуатации насоса.

При помощи грунтового насоса частицы грунта, соединенные с водой, всасываются со дна. Далее установка перекачивает по трубам частицы на берег или же в шаланду, называемую еще грунтовозной баржой.

Кроме этого, земснаряды оснащены насосами для технического водоснабжения. Основными являются насосы гидрорыхления и эжекции.

Гидравлическое рыхление нужно при выполнении разработки в несвязных грунтах. К такому типу грунтов относятся песчано-гравийные смеси и песок. Водяная струя, подающаяся под высоким напором, врезается в дно водоема. При этом появляются взвешенные частицы из пульпы и воды. Посредством эжекционного насоса воды подается во всасывающую трубу внутри грунтового насоса. Такой процесс уменьшает усилие, необходимое для всасывания смеси с большой глубины. Благодаря работе насосов для технического водоснабжения КПД основного насоса повышается. Это важно для выполнения работ, сроки которых ограничены.

Движение оборудования

Чтобы землесосный снаряд работал нормально, ему нужно передвигаться по водной поверхности. Передвижение по воде возможно при помощи лебедок или особого свайного хода. Есть судна, в которых устройство и принцип работы землеснаряда совмещают в себе два вышеприведенных варианта.

Перемещение грунта

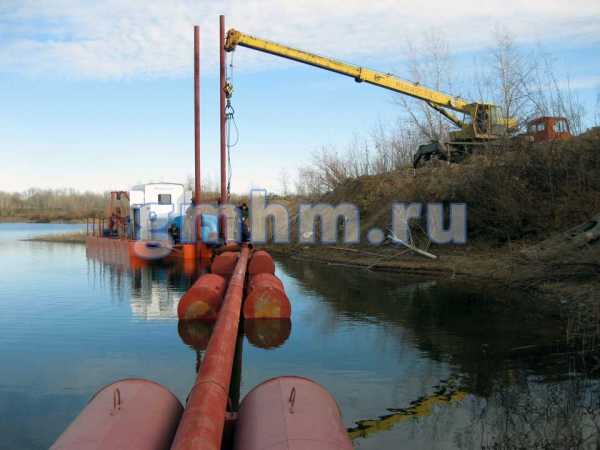

Не менее важным элементом землесосов можно назвать трубопровод, который служит для транспортировки пульпы. За некоторое время до старта работ рассчитываются такие параметры, которые содержат в себе общую длину трубопровода, диаметр всех труб, тонкости в проведении монтажа трубопровода и его использование. В трубах во время работы создается гидростатический напор. Он может оказаться слишком большим для главного насоса. Поэтому необходимо выполнить гидротехнический расчет для всех рабочих элементов земснаряда.

Управление

В судне из рубки багермейстера производится управление непосредственно самим процессом работы землеснаряда. В пульт управления входит множество приборов и датчиков. С пульта багера выполняется управление всеми существующими системами: от запуска землеснаряда до включения в моторном отсеке какой-либо лампочки.

enciklopediya-tehniki.ru

Земснаряд, информация о земснарядах, виды земснарядов


Земснаряд – название группы судов технического флота выполняющих подводную работу с грунтом.  Это судно добывает его, транспортирует и укладывает на берегу или в трюм другого корабля. Чаще всего используются в речной акватории для увеличения дна. Также применяется для отчистки дна, добычи драгоценных металлов или песка.


Выбирать земснаряд нужно отталкиваясь от следующих факторов:


  • глубина разработки и состав грунта;

  • расстояние для транспортировки грунта;
  • наличие электроэнергии;
  • высота подъёма грунта;
  • наличие судов обслуживания;
  • климатических условий.

Землесосный земснаряд


Это самый распространённый тип. Такие суда оборудованы мощными насосами способными поднимать растворённый в воде грунт. Но для того чтобы насос смог поднять эту смесь (пульпу), грунт необходимо разрыхлить. Производится эта процедура двумя способами:

  • гидроразмыв;
  • разработка механизированной фрезой.


Каждый из этих видов подходит для определённого типа грунта. Например, гидроразмывом удобно рыхлить песчаное дно, а вот фрезерный тип подходит для глиняного дна. Такие земснаряды не трубуют наличия вспомогательного судна. Они могут по трубам перекачивать поднятый грунт на берег, что существенно снижает расходы на проведение работ.

Многочерпаковый земснаряд


Грунт, таким судном, поднимается с помощью множества черпаков соединённых в единую замкнутую цепь. При привидения механизма в действие, черпаки собирают грунт со дна и поднимаются с ним по цепи, в самой верхней её части черпак опрокидывается и грунт падает в специальный лоток. Затем черпаки начинают движение в воду за очередной партией грунта. Данный тип является самым старым и самым простым. Но у многочерпакового земснаряда есть и свои минусы. Например глубина разработки редко может превысить 20 метров.

Штанговый земснаряд


На понтон устанавливается экскаватор который и черпает со дна грунт.  Основная сфера применения этого способа: поведение дноуглубительный работ на мелководии. Является самым универсальным методом. Есть и недостатки, такие земснаряды требуют наличия рядом другого судна для транспортировки поднятого грунта, например помощь может оказать шаланда.

Грейферный земснаряд


Грейферный земснаряд по сути является плавучим краном. Единственное отличие – наличие грейфера, механизма состоящего из двух ковшей который опускается на дно и зачерпывает грунт. Такие суда могут выполнять дноуглобительные работы, но самое полезное их применение – добыча руд. Так же как и штанговый земснаряд требует наличие ещё одного судна которое будет загружаться поднятым грунтом.


Советуем Вам также ознакомиться с баржами самоходными и модернизацией судов от компании Судовефрь.

www.s-verf.ru

Земснаряд — WiKi

  Многочерпаковый земснаряд с обслуживающими судами: на переднем плане грунтоотвозная шаланда, сзади — моторизированная завозня
  Земснаряд с грунтоотвозными шаландами в Невской губе, Санкт-Петербург
  Многочерпаковый снаряд

По способу забора и перемещения грунта земснаряды подразделяют на:

  1. Землесосный снаряд — извлекающие и перекачивающие грунт в виде пульпы с применением грунтового насоса, наиболее распространенный тип земснарядов применяемый на I—IV классах грунтов;
  2. Черпаковые — являющиеся разновидностью экскаваторов, поднимающие и перемещающие грунт посредством ковшей или черпаков. Используются на твердых грунтах V—VI класса, где эффективность Землесосных земснарядов не дает необходимой производительности. В свою очередь землечерпальные снаряды подразделяются на:
    1. Одночерпаковые штанговые, представляющие собой одноковшовый экскаватор, установленный на понтоне;
    2. Одночерпаковые грейферные, представляющие собой подъемный кран, оборудованный грейфером;
    3. Многочерпаковые, представляющие собой экскаватор непрерывного действия, с черпаками, закрепленными на бесконечной цепи, натянутой между двумя барабанами.
  3. Скалодробильные — предназначены для рыхления скальных грунтов различной крепости. Существует два типа снарядов:
    1. С падающим долотом — способен эффективно разрыхлять на глубину 0,4—0,6 м скальный грунт с коэффициентом крепости 6—12.
    2. С пневматическим (или гидравлическим) молотом — способны разрабатывать наиболее прочные скальные породы на глубину до 0,5—0,7 м.

По способу транспортировки грунта земснаряды подразделяются на:

  1. Рефулерный — транспортировка грунта осуществляется при помощи плавучего пульпопровода. Наиболее экономически эффективный метод транспортировки пульпы. При необходимости транспортировки на значительные расстояния применяются дополнительные Бустерные станции.
  2. Шаландовый — транспортировка грунта осуществляется шаландами — специальными судами, принимающими грунт в трюм и отвозящими его к месту размещения.
  3. Самоотвозный — грунт принимается земснарядом в собственный трюм и отвозится к месту свалки.
  4. С гидромониторным выбросом пульпы. Используется данный способ при работах на устьевых участках рек и на водохранилищах с частым волнением, наиболее широкое применение получил при гидронамыве в условиях морских вод.
  5. Лонгкулуарные (с фр. — «длинный коридор») — грунт перемещается по длинному лотку за кромку разрабатываемой прорези или на берег.

По методу рабочих перемещений:

  1. Самоходные — осуществляют рабочие перемещения с помощью судового движителя (оснащенные волочащимися пульпоприёмниками).
  2. Якорные — осуществляют рабочие перемещения на рабочих якорях.
  3. Свайно-якорные — с помощью якорей и закольных свай.
  4. Свайные — перемещаются только с помощью свай.

По способу работы делятся на:

  1. Работающие траншейным способом — земснаряд движется вдоль разрабатываемого участка (в основном землесосные).
  2. Работающие папильонажным способом — земснаряд движется поперёк разрабатываемого участка (многочерпаковые, землесосные с механическим разрыхлителем).

ru-wiki.org

Принцип работы земснаряда

Принцип работы земснарядов по извлечению грунта со дна акватории заключается во всасывании со дна акватории смеси частиц грунта с водой, называемой пульпой. Схема землесосного снаряда показана на рис. 1. Основной рабочий орган земснаряда – центробежный насос, создающий вакуум и всасывающий пульпу через грунтозаборное устройство 1, которое может изменять свое положение (опускаться или подниматься) при помощи подъемного устройства. По грунтозаборному устройству пульпа поступает в грунтовый насос 3, который подает ее в напорный грунтопровод 4. Глубина всасывания современных землесосных установок изменяется от 2 – 3 до 40 – 50 м, а производительность – 80 – 3000 м3/ч. Грунтозаборные устройства закрываются решеткой для предотвращения попадания больших камней либо длинных предметов, которые могут повредить рабочее колесо центробежного насоса. Современные землесосные снаряды имеют специальные гидравлические, механические и комбинированные устройства для разрыхления грунта. Для разработки плотных несвязных и связных грунтов конструкции всасывающих устройств оснащаются механическими разрыхлителями грунта – фрезерными и роторно-ковшовыми.

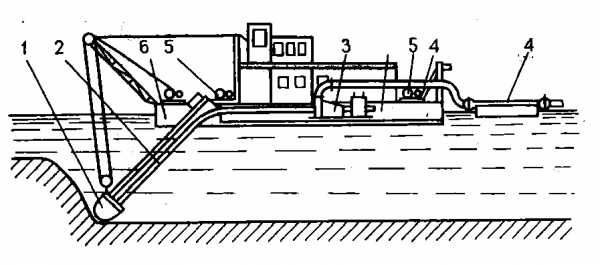

Рис. 1. Принципиальная схема землесосного снаряда: 1 – грунтозаборное устройство; 2 – всасывающий трубопровод; 3 – грунтовый насос; 4 – напорный грунтопровод; 5 – устройство для рабочих перемещений; 6 – корпус.

Для легкоразмываемых грунтов целесообразно использовать гидравлические разрыхлители, которые обеспечивают подачу в грунтозаборное устройство пульпы с более высоким содержанием грунта. Гидравлические разрыхлители делятся на три типа: размывающие грунт, размывающие и подгоняющие грунт к грунтозаборному устройству и гидродиффузионные. Наиболее эффективны разрыхлители гидродиффузионного действия, они обеспечивают консистенцию пульпы до 30 – 40%.

К комбинированным рыхлителям относятся фрезерно-гидравлические. Эти рыхлители значительно повышают производительность землесосов и расширяют область их применения. Фрезерно-гидравлический рыхлитель состоит из фрезы и системы гидравлических насадок, одна из которых (лобовая насадка) предназначена для разрыхления грунта в передней части забоя, а остальные насадки находятся на ножах фрезы и предназначены для смыва грунта с ножей фрезы, разрыхления и подгонки его к грунтозаборному устройству.

С увеличением глубины разработки подводного грунта производительность землесосных снарядов значительно сокращается. Повышение производительности землесосных снарядов достигается применением эжектирующих устройств на всасывающей линии землесоса, а также использованием погружных грунтовых насосов.

Для разработки подводных траншей можно использовать землесосы-эрлифты. Принцип действия эрлифта основан на том, что сжатый воздух, поступая через форсунку в нижний конец трубы, опущенной в воду, смешивается с водой и образует водно-воздушную смесь, плотность которой ниже плотности окружающей воды. Вследствие разности плотностей и давления воды водно-воздушная смесь поднимается вверх. Если нижний конец трубы соединить с грунтоприемником и приблизить к грунту, то вместе с водой начинает поступать в трубу и грунт. У эрлифтного землесоса с увеличением диаметра грунтопровода и глубины извлечения грунта повышается производительность. Основное преимущество эрлифта — возможность извлечения грунта с больших глубин.

sltver.ru
