Здания модульного типа – бытовки, офисы, общежития, кафе, магазины, автосервисы и т.д.

Содержание

Модульное строительство сегодня. Строительные конструкции зданий

Строительство модульных домов – тенденция, которая сегодня переживает новое рождение и набирает популярность во всем мире. Здания из готовых блоков отличаются энергоэффективностью, возможностью монтажа в стесненных и неблагоприятных условиях, высокой скоростью и технологичностью сборки. При необходимости модули можно демонтировать и перемещать на другое место с минимальными затратами.

Волна развития модульного строительства пришлась первую половину и середину XX века, когда вследствие промышленного бума в США и Советском Союзе потребовалось возведение большого числа временных поселков строителей, монтажников, военных, геологоразведчиков. Модульные здания тех времен – традиционные бытовки, вагончики, дома-бочки ЦУБ и прочие конструкции.

Сегодня модульное здание совсем необязательно должно выглядеть как временная конструкция (хотя и эта категория остается востребованной). Известные архитекторы и проектные компании разрабатывают современные, легкие, практичные здания из морских контейнеров или специальных каркасных блоков, которые, помимо всех прочих достоинств, выделяются необычным и запоминающимся дизайном.

Виды модульных конструкций

К домам модульного типа относятся две категории конструкций: каркасно-панельные и блочные. Каркасно-панельные здания монтируются на базе общего каркаса с применением унифицированных элементов стеновых ограждений, плит покрытия, перекрытий, внутренних перегородок, лестничных маршей. Это – традиционные быстромонтируемые сооружения из сборного железобетона, легкие стальные здания, современные каркасные конструкции ЛСТК, LVL. Ярким примером применения каркасно-панельной технологии является строительство 30-этажного отеля в Китае в 2011 году за 15 дней.

Вторая категория отличается тем, что базовыми единицами здания являются блоки стандартных размеров, имеющие стены, пол и перекрытие. Блок может являться отдельно стоящим зданием или входить в состав другой конструкции. При этом он может выступать в роли отдельной комнаты, либо быть частью объединенного из нескольких модулей помещения. Одноэтажные сооружения могут устанавливаться без фундамента на подготовленную площадку из бетона или асфальта. При высоте здания в два и более этажа, под него устраивается фундамент.

Каркасно-модульные конструкции

По технологии изготовления блок-модули делятся на контейнерные и каркасно-модульные. Соответственно, конструкция первых из них разрабатываются на основании стандартных грузовых контейнеров, в различной степени модернизированных. Ко второй группе относятся модули, изготавливаемые по собственным техническим условиям завода. Размеры таких блоков, в зависимости от производителя, могут варьироваться в некоторых пределах, но, как правило, не превышают габаритов, разрешенных для перевозки стандартным авто- и железнодорожным транспортом.

Частная резиденция в Коста-Рика

Материалы, из которых изготавливаются блок-модульные здания могут быть различными. В первую очередь, как было отмечено выше, это стальные конструкции. В последнее время популярность набирают деревянные модули с каркасом из LVL-бруса и обшивкой из CLT панелей. К модульным конструкциям можно отнести и небольшие перевозные дома из бревен или бруса. Такие здания собираются и полностью комплектуются в заводских условиях, после чего транспортируются к месту установки на заранее подготовленный фундамент.

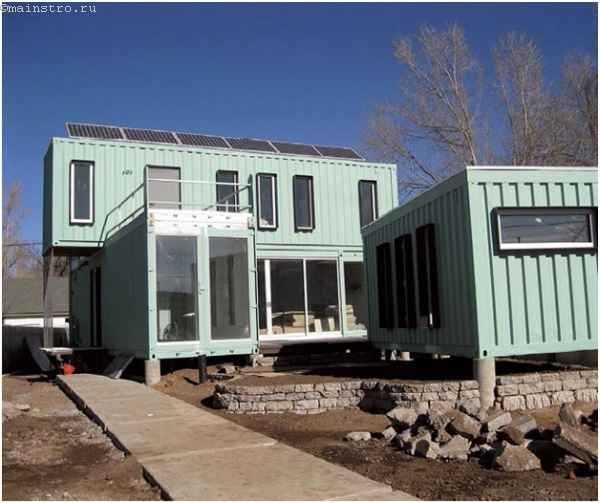

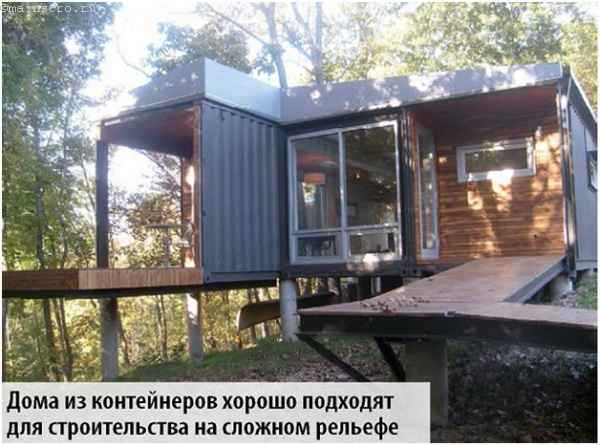

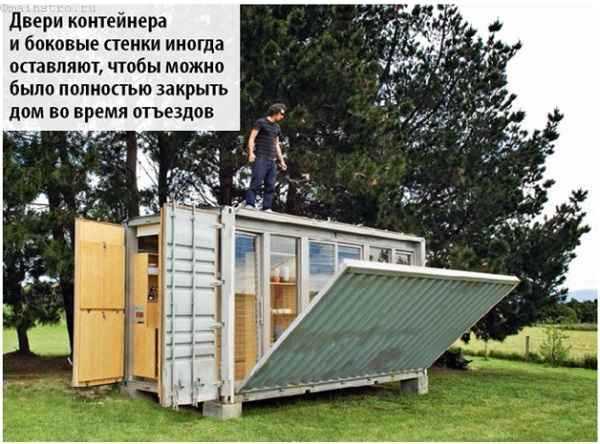

Здания из преобразованных морских контейнеров

Морские (грузовые) контейнеры – один из самых популярных и востребованных материалов, служащих для конструирования зданий различного назначения. Их достоинства заключаются в следующем:

  • конструкция контейнеров давно определена, нет необходимости в подборе сечений несущих  элементов, связей, поиску решений по обшивке, антикоррозионной обработке;
  • имеется налаженный выпуск контейнеров на многих предприятиях, производящих металлоконструкции, судостроительных заводах;
  • контейнеры имеют стандартные размеры, соблюдающиеся во всем мире: 20-футовые, 40-футовые блоки и так далее. Размеры подобраны так, чтобы обеспечить максимальные внутренние габариты помещений, при наличии возможности транспортирования контейнера по железным и автодорогам;
  • контейнеры имеют базовые детали для захвата грузоподъемным оборудованием;
  • количество вариантов комбинаций контейнеров при конструировании зданий – огромно.

Студенческое общежитие в Мадриде

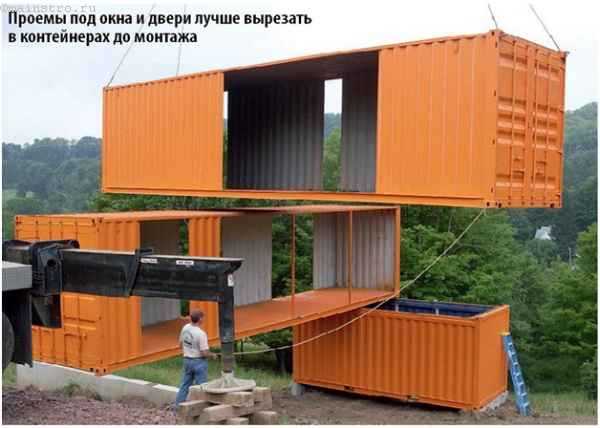

Базовая модернизация грузовых контейнеров под нужды строительства производится, как правило, на заводах, их выпускающих. В том числе могут быть выполнены усиление каркаса блока, теплоизоляция, замена стандартной обшивки из профилированного стального листа на другие конструкции (сэндвич-панели, сип-панели, деревянная вагонка, сайдинг и другие), организация оконных и дверных проемов, панорамных стен с установкой стеклопакетов.

В зависимости от проекта, в котором применяются блок-модули контейнерного типа, внутренняя отделка может значительно отличаться. Одноэтажные здания из 1-2 блоков (бытовки, контрольно-пропускные пункты, торговые павильоны) обычно обшиваются изнутри влагостойкими плитами ОСП или ДСП. В качестве напольного покрытия применяется линолеум. При наличии в помещениях мокрых процессов (душевые, санузлы) на пол укладываются деревоцементные плиты с полиуретановым покрытием. В качестве утеплителя используются негорючая каменная вата.

Жилые здания, офисы, хостелы блок-модульного типа могут иметь любую внутреннюю и наружную отделку, вплоть до самой изысканной. Как правило, такая отделка разрабатывается индивидуально и выполняется не на заводе, производящем контейнеры. Модернизация контейнеров по такой схеме пользуется популярностью в США и Европе, где архитекторы соревнуются в реализации все более и более смелых проектов. Естественно, по стоимости такие здания приближаются, или даже превосходят традиционные.

Офисный центр в порту, Израиль

Где применяется модульное строительство

В зависимости от конструкции и отделки модулей, они могут использоваться для строительства следующих объектов:

  • временные вахтовые поселки, состоящие из модульных зданий – бюджетный и практичный метод расселения строителей, военных. Необходимое количество зданий высотой до 3х этажей монтируется в минимальные сроки, что позволяет организовать подходящие для жизнедеятельности коллектива трудящихся условия;
  • складские комплексы. Собственно морской контейнер – это готовый склад. Подирая требуемое количество контейнеров и размещаяих в вертикальном и горизонтальном направлениях (в зависимости от характеристик отведенной площадки) получают склады любых размеров;
  • офисные и логистические центры. Модульное строительство позволяет организовать полноценную работу служб на территории, где аренда недвижимости невозможна или нецелесообразна. Например – офис подрядной организации на строительной площадке, действующих предприятиях, территориях портов;
  • социальное жилье. Направление использования модульных конструкций, получившее в последние годы распространение в Китае, Индии, странах Латинской Америки. Одним из современных популяризаторов идеи является известный чилийский архитектор Алехандро Аравена, получивший в 2016 году Притцкеровскую именно за достижения в этой сфере;

Социальное жилье Алехандро Аравены

  • сооружения торговли – направление, актуальное для постсоветского пространства, где наряду с современными торговыми центрами уличные рынки не утрачивают своей популярности. Одно-двухэтажные теплоизолированные контейнерные блоки, оборудованные системами отопления и кондиционирования являются достойной заменой тентовым палаткам, как с точки зрения эстетики, так и со стороны практики и удобства;
  • частное домостроение. Это здания с современным дизайном, часто оборудованные самыми последними разработками в области «активной» и «пассивной» энергоэффективности. Проекты носят строго индивидуальный характер и являются визитной карточкой известных и набирающих популярность архитекторов, дизайнеров, студий и бюро;
  • многоэтажное домостроение. Все большее количество проектных и подрядных компаний с мировым именем обращаются к многоэтажному модульному строительству. Этому способствуют невысокая себестоимость и отличные технические характеристики домов из модулей, сейсмоустойчивость, энергосберегающие качества. Большая часть операций конструированию и отделке модулей производится на заводе, поэтому в условиях строительной площадки все работы выполняются в короткие сроки с привлечением минимального количества рабочих и техники. Перенаселённые Индия и Китай – страны, в которых конкурсы проектов модульных небоскребов проводятся уже сегодня.

 Концепция небоскребов из контейнеров в Мумбаи от CRG Architects

Варианты решений на базе модулей

С тех пор, как впервые стали использоваться контейнерные бытовки и перевозные здания, модульное строительство ушло вперед. Сегодня далеко не всегда по внешнему виду сооружения можно безошибочно определить, что оно состоит из готовых блоков. Варианты решений внутреннего пространства и наружной отделки зданий неисчислимы. Конструкция модулей позволяет возводить как здания со множеством небольших однотипных комнат, так и реализовывать проекты, имеющие свободную планировку с помещениями два света и атриумами.

Глухие стены могут быть заменены на эффектное панорамное остекление. На кровле модульного здания можно без проблем эксплуатируемую летнюю площадку или террасу под навесом. Кровля контейнеров может быть озеленена или использована для размещения солнечных панелей, водонагревателей и других атрибутов устойчивого строительства. При необходимости покрытие модульного здания может быть преобразовано в скатную крышу с чердаком или мансардой.

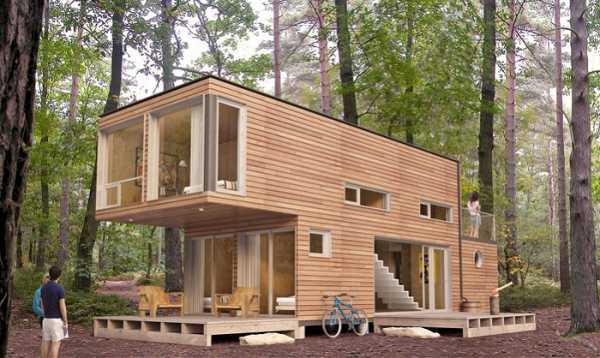

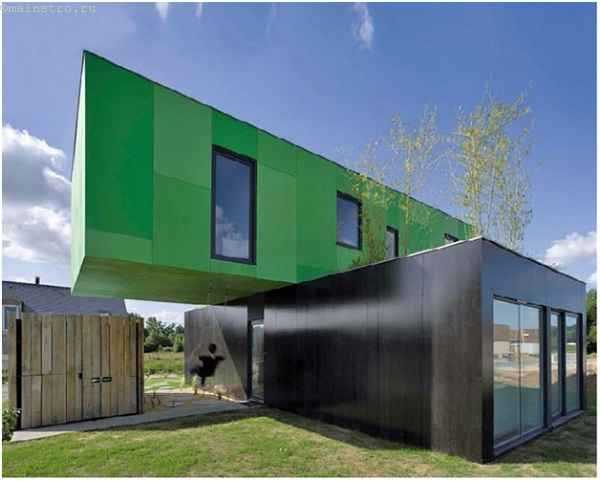

Стильный контейнерный дом во Франции, Лиль

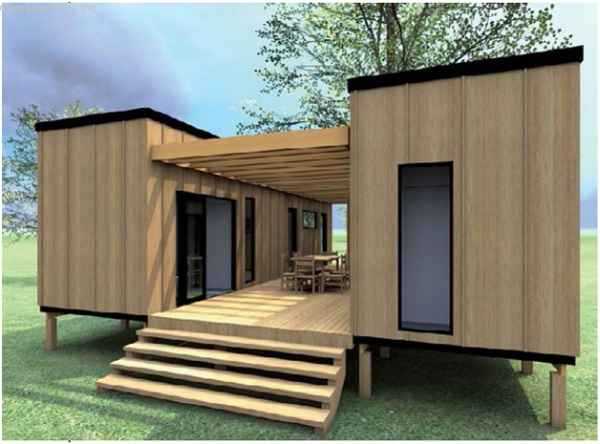

Стыковка различных контейнеров может производиться по длинной и короткой стороне, со смещением или без него.  Модули могут устанавливаться также на некотором расстоянии друг от друга, при этом пространство между ними застраивается по каркасно-панельной технологии. Есть проекты, в которых контейнеры монтируются под углом к горизонту (например, для устройства внутри крытого лестничного марша).

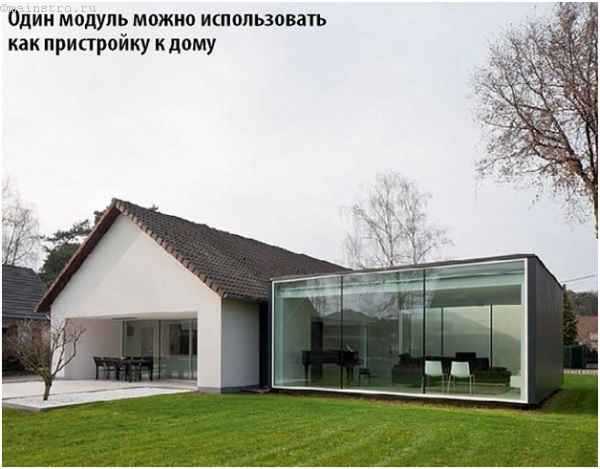

В частном модульном строительстве широко применяется пристройки к зданию в виде навесов, козырьков, веранд. Для этого верхние контейнеры монтируются на нижние со сдвигом, образуя оригинальную композицию. Верхний блок может устанавливаться на нижние, расположенные на некотором удалении друг от друга.

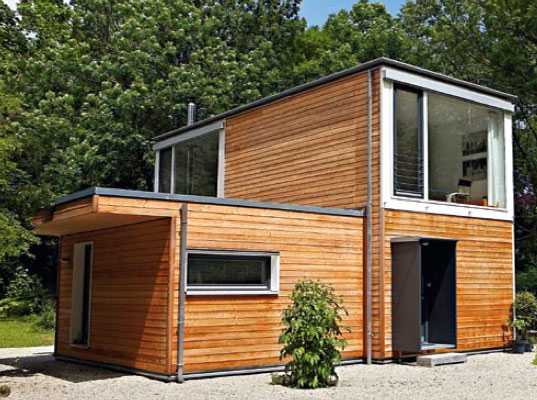

 Модульный особняк с отделкой из дерева

maistro.ru

Технические характеристики модульных зданий

Модульные здания — это универсальные конструкции самого различного назначения. Возводятся модульные здания в кратчайшие сроки и собираются из универсальных блоков-контейнеров. Сборно-разборный механизм позволяет в случае необходимости быстро демонтировать здание и перевезти в любое удобное место. Подобные конструкции применяются во всех сферах строительства жилых и коммерческих сооружений. Этот метод строительства впервые начали применять в Америке еще в начале 20 века. А в послевоенное время рынок модульных строительных конструкций начал развиваться бурными темпами и в Европе. Среди его основных достоинств — скоростное возведение зданий, возможность демонтажа, а также высокая сейсмологическая устойчивость.

Применение модульных зданий и сооружений

Назначение для использования подобных строений может быть самым разнообразным. Кроме того, что блок-контейнеры являются частью сложных модульных зданий, нередко их используют и в качестве отдельных сооружений. Модульные здания используют для проживания строителей, в качестве дачных домиков, складских помещений, медпунктов и постов ГИБДД.

Технические характеристики модульных зданий

Модульные здания возводятся за счет соединения между собой блок-контейнеров. Причем происходит это как в горизонтальном, так и в вертикальном положении. Конструкция самого модуля, или блока, представляет собой каркас из металлопроката, который имеет закрытое внутреннее пространство.

Каждый блок-контейнер имеет дно и крышу. Материал дна конструкции — черный металл. Предварительно этот материал проходит грунтовку и утепляется минераловатным материалом типа ISOVER или URSA. Затем металлическое дно покрывают гидроизоляцией, после чего укладывают половую доску толщиной 35-45 мм. Сверху она покрывается напольным покрытием в виде линолеума либо ламината. По похожему принципу производится и крыша модуля. Она также застилается металлическим листом и приваривается к блочному каркасу.

Стыки между модулями заделываются при помощи специальных вставок из материалов внутренней отделки. Стыковка металлических модулей между собой дает возможность смонтировать мобильное здание практически любой конфигурации. При этом  прочность металлического каркаса позволяет монтировать блоки-контейнеры друг на друга. Таким образом, планировать здание можно абсолютно любой высоты. В случае появления необходимости в дополнительных площадях, их можно легко увеличить за счет добавления новых модулей.

Преимущества модульного строительства:

  • скорость возведения считается самым главным достоинством подобных конструкций. Здание любого размера и уровня сложности можно построить в течение нескольких дней;
  • бюджет на строительство зданий из модульных блоков в разы ниже, по сравнению с другими типами возведения домов и временных помещений;
  • уровень комфорта временного жилья при желании можно сделать весьма высоким. Без проблем модульные помещения можно обеспечить электричеством и водоснабжением, канализацией, вентиляцией и отоплением;
  • безопасность строений ограничивается лишь условиями правильного монтажа. Высота модульных домов может достигать трех этажей, и это не влияет на их устойчивость, в том числе сейсмологическую;
  • площадь и дизайн модульных объектов зависит только от пожеланий заказчика. Объекты монтируются абсолютно на любой поверхности, планировка зданий может иметь произвольную форму, а самим зданиям допускается придавать необходимый вам дизайн как внутри, так и снаружи.

Монтаж модульных зданий

Для монтажа модульных зданий потребуются минимальные навыки в строительстве. Блоки или модули достаточно легко состыковываются между собой. Главное требование при модульном строительстве одиночных блоков — наличие ровной поверхности для их установки. Для строений в несколько этажей может понадобиться возведение мелкозаглубленного фундамента. Монтаж кровли производится заранее, на стройплощадке, а установка уже после возведения здания. Также просто происходит и демонтаж зданий. При этом они сохраняют высокую устойчивость и абсолютно не чувствительны к сезонным колебаниям почвы.

Типы строений из отдельных модулей

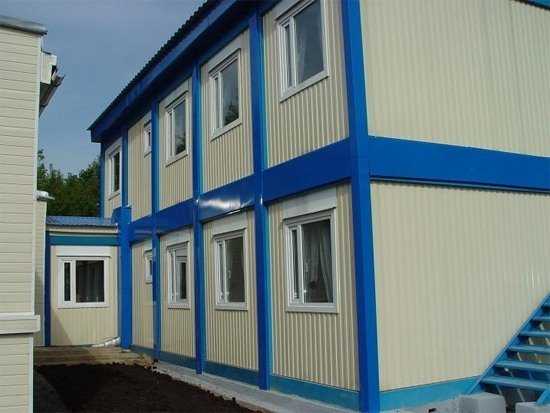

Офисы

Представляют собой металлические блоки, из которых возводится многокомнатное здание необходимых размеров. Устанавливая блоки друг на друга, можно создавать и многоэтажные офисы, которые ничуть не уступают бетонным сооружениям. Чаще всего они оборудуются системами отопления, электричества и канализации, что создает возможности без проблем подключать компьютеры, ксероксы и принтеры.

Жилые помещения

Модульные блоки можно оборудовать системами отопления, провести электропроводку и канализацию для обеспечения комфортного проживания человека. Заводская внутренняя отделка в состоянии обеспечить достойные условия достаточно долгое время. Помещения могут быть одноблочными или состоять и из нескольких блоков. В случае необходимости, перегородки демонтируются, а жилая площадь расширеяется. На прочность конструкции это не повлияет.

Складские помещения

Главное отличие таких помещений — установка прочных железных дверей. Окна чаще всего в складских модульных строениях не предусмотрены. Для внутренней отделки помещений такого типа обычно используют пластиковые панели. Выбор материала в данном случае характеризуется дополнительными мерами пожарной безопасности.

Помещения санитарного назначения

Это, как правило, медицинские пункты, раздевалки на пляжах и спортивных объектах, душевые кабины и санузлы. Подобные отдельные помещения, зачастую, еще с завода оборудованы окнами, тепло- и водоснабжением и могут использоваться в любое время года, вне зависимости от погоды.

Ценовая категория модульных зданий

Кроме всех вышеперечисленных достоинств, модульные помещения обладают весьма важной ценовой характеристикой. Возможность выбора размера и комплекции позволит подобрать модульное помещение необходимого типа и стоимости. Прочность каркаса обеспечит конструкции долговечность, а, значит, вам не придется покупать блок-модуль при переездах с объекта на объект. Быстрые сроки строительства могут предложить крупному и малому бизнесу необходимую мобильность и послужат гарантией быстрой окупаемости проекта.

Читайте также:

Экономия быстровозводимого строительства

Быстровозводимые здания - особенности и виды

best-stroy.ru

Статья о модульных зданиях

Модульное строительство приобретает все более широкое распространение как эффективная альтернатива капитальному. В нашей статье мы рассмотрим основные аспекты этого процесса, оценим его перспективы, а также сравним преимущества быстровозводимых и блочно-модульных зданий. Итак, что же такое модульное здание?

Эффективная альтернатива капитальному строительству

Прежде всего, модульные здания делятся на две категории: блок-модульные здания (БМЗ) и быстровозводимые здания (БВЗ). Их основное отличие состоит в том, что БМЗ доставляются на место установки в почти или полностью готовом виде, с оборудованием и инженерными системами, тогда как БВЗ требуют некоторого количества монтажных работ, а именно: сборки несущих металлоконструкций, возведения стен и крыши, инсталляции инженерных систем. Однако, в обоих случаях основополагающим фактором отличия от капитальных сооружений является скорость возведения. И дело не только в количестве монтажных и строительных работ, но еще и в отсутствии ряда согласований, совершенно необходимых при капитальном строительстве. Дело в том, что модульные здания относятся к временным сооружениям, хотя фактический срок их службы составляет от 20 и более лет. Нелишним будет отметить и логистическую составляющую вопроса: БМЗ здания перевозятся в виде готовых блок-модулей, размеры которых имеют транспортировочные габариты, доставка быстровозводимых зданий осуществляется в плоском пакетированном комплектном виде. Также, благодаря малому весу конструкции, по сравнению с капитальными строениями, модульные здания могут устанавливаться вовсе без фундамента на подготовленную площадку или на облегченный фундамент, что важно для удаленных, труднодоступных регионов или районов с неразвитой инфраструктурой. При этом изготовление таких зданий возможно в различном конструктивном исполнении и для любого климатического пояса, что немаловажно для регионов с суровыми погодными условиями. Помимо этого, модульные здания не требуют дополнительной отделки (стеновые панели сами по себе довольно декоративны), они удовлетворяют всем требованиям ветровой, снеговой нагрузки, сейсмической активности региона установки, они пожаробезопасны и отвечают всем санитарным требованиям.

Итак, основные преимущества модульных зданий это:

удобство транспортировки
скорость возведения и ввода в эксплуатацию
стоимость объекта
любые габариты и этажность (для БВЗ)
высокая степень заводской готовности (для БМЗ)
возможность использовать в труднодоступных регионах
пожаробезопасность

Модульное строительство не является новинкой на строительном рынке, его история насчитывает 80 с лишним лет и, благодаря своей эффективности и развитию современных конструкционных материалов и технологий, будет охватывать все большие сферы применения. В нашей стране, из-за сурового климата и огромных труднодоступных территорий с ограниченной инфраструктурой, модульные здания как нельзя более востребованы.

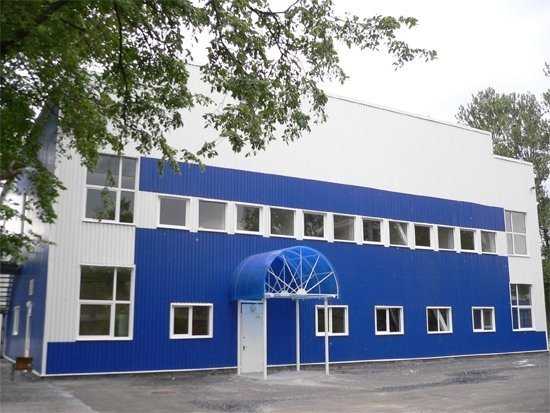

Быстровозводимое или модульное?

Таким образом, модульное строительство является отличным решением там, где капитальное нерентабельно или невозможно, и превосходно подходит для создания административных, жилищных и промышленных объектов. Но на чем следует остановиться при выборе модульного здания? Сравним преимущества быстровозводимых и блочно-модульных вариантов.

Конструктивные отличия.  Быстровозводимые здания представляют собой сборно-разборную конструкцию из ЛСТК профилей (легких стальных тонкостенных конструкций) или профилированной конструкционной стали, облицованную стеновыми панелями, тентами или иными материалами. Блочно-модульные здания - это сварной каркас из профилированной стали, обшитый самонесущими сэндвич панелями или стальными листами с наполнителем.

Доставка. БМЗ доставляются на объект в полностью готовом виде, при этом габаритные размеры блоков соответствуют транспортировочным размерам транспорта. Быстровозводимые здания доставляются на место установки в разобранном и пакетированном виде.

Монтаж. Монтаж блочно-модульного здания заключается в установке и состыковке модулей на подготовленном основании, герметизации стыковочных швов и установке нащельников, монтаже крыши (если она доставлялась в разобранном состоянии) и внешних металлоконструкций (лестниц, козырьков, переходов). Монтаж БМЗ не требует усилий большого количества монтажников и их высокого профессионализма. При возведении быстровозводимого здания, разумеется, потребуется полноценная подготовленная монтажная бригада, поскольку каркас здания необходимо собирать с нуля. Готовый каркас БВЗ обрабатывают огнезащитными материалами и укрепляют стеновые и кровельные панели, герметизируют стыки и возводят внешние металлоконструкции. Указанные процедуры проделываются в обратном порядке при необходимости демонтажа и перевозки модульных зданий на новое место.

Комплектация. Комплектация модульных зданий определяется их назначением, при этом в блочно-модульных зданиях все оборудование и инженерные системы (отопление, освещение, вентиляция, кондиционирование, пожаро-охранная сигнализация, интернет и телефония и т.д.) как правило устанавливаются и тестируются в заводских условиях, тогда как комплектация быстровозводимых зданий, разумеется, возможна лишь после полной их сборки.

Все вместе указанное выше и определяет варианты использования и назначение быстровозводимых и блочно-модульных зданий. Промышленные цеха, складские ангары, навесы и здания-укрытия – все, что имеет большую площадь – это вариант использования БВЗ. Удаленные и труднодоступные регионы, где необходимость быстрого ввода в эксплуатацию или необходимость перемещения модулей, или ограничения, связанные со свободным пространством не позволяют развернуть строительство – это сфера применения БМЗ.

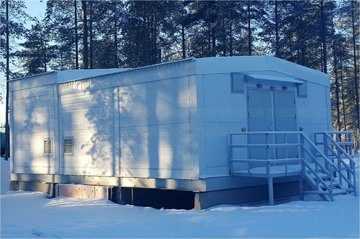

БМЗ – какие они?

В зависимости от назначения, блок-модульные здания различаются по конструкции, стоимости и сроку службы. ЭнергоНова специализируется на поставке блочно-модульных зданий полной заводской степени готовности производства компании ООО «Надежные Энергетические Решения». БМЗ под ключ означает, что все необходимое оборудование установлено, протестировано и готово к подключению. Разумеется, комплектация модульных зданий определяется их назначением и требованиями проекта, однако, основные инженерные системы, такие как: отопление, освещение, вентиляция, кондиционирование и пожаро-охранная сигнализация, предустановленны. Дополнительно блок-модули могут быть оснащены системами пожаротушения, СКУД и системами связи (телефония, WI-FI точки). БМЗ соответствуют всем санитарным требованиям и нормам пожарной безопасности.

Три варианта на выбор

Блочно-модульные здания из сэндвич панелей – это сварной металлический профилированный каркас, обшитый сэндвич панелями требуемой толщины (как правило, в зависимости от климатических условий используются сэндвич панели толщиной 100, 150 мм или даже 200 мм), причем внешний слой панелей может быть дополнительно усилен специальными защитными покрытиями PVDF, Pural и т.д.

Блок-модули контейнерного типа – это цельносварные контейнеры: сварной профилированный каркас, к которому крепятся стальные листы внешней обшивки (как правило, толщиной от 1,5 и 2 мм). Пространство между внешней и внутренней панелями заполняется негорючим утеплителей требуемой толщины в соответствии с требованиями климатических условий. Внешняя обшивка имеет антикоррозионное покрытие на основе двухкомпонентной краски. Такие цельносварные БМЗ обладают несомненными антивандальными свойствами.

БМЗ в бетонном корпусе представляют собой конструкцию из железобетонных плит, причем их внешний фасад оштукатурен, декорирован и окрашен в требуемый цвет, а внутренняя поверхность, как правило, подвергается только окраске без дополнительного декора. Зачастую в таких модульных зданиях размещают комплектные трансформаторные или распределительные подстанции, причем цена КТП под ключ в таком исполнении будет намного ниже капитального строения и это во много объясняет популярность КТП в модульном исполнении.

Комплектация и назначение

Комплектация блок-модульных зданий определяется их назначением. Мы специализируемся на поставке готовых блок-модульных зданий КТП, ДГК, ОПУ, ЗРУ (ЗРУ-6 (10) кВ, ЗРУ-35 кВ, ЗРУ-110 кВ, ЗРУ-220 кВ, ЗРУ-330 кВ) с предустановленным оборудованием и всеми необходимыми инженерными коммуникациями и системами жизнеобеспечения:

 система освещения
 система отопления и регулирования температуры
 система вентиляции и кондиционирования
 система автоматического пожаротушения
 пожаро-охранная сигнализация

В чем экономия?

Заказывая модульное КТП, ЗРУ или ОПУ под ключ, Вы существенно экономите благодаря скорости строительства и сроков ввода объекта в эксплуатацию, отсутствию ряда согласований, необходимых при капитальном строительстве, качественным показателям строительного материала и снижению затрат на доставку и монтажные работы по возведению здания и установке оборудования и инфраструктуры внутри помещения ОПУ или ЗРУ.

Мы надеемся, что наша статья будет полезна при выборе блочно-модульного оборудования и предлагаем совершить виртуальные прогулки по блочно-модульным зданиям ЗРУ 6 кВ и ЗРУ 35 кВ, произведенным ООО «НЭР» для Сузунского нефтегазового месторождения, входящего в Ванкорский кластер Роснефть. ЗD панорама позволяет рассмотреть здания в деталях как с использованием очков дополненной реальности, так и без применения спецсредств.

e-nova.ru

Сборные модульные здания - характеристики и устройство

На сегодняшний день стало достаточно широко применяться использование сборных зданий модульного типа. Данные постройки хорошо пригодны в таких условиях, как проведение полевых работ, для оснащения автозаправочных станций, для создания временных объектов жилого и административного назначения.


Модульные здания стали появляться во время кризисных времен, поскольку их использование считается малозатратным. Рассмотрим подробно их основные преимущества, принцип сборки, основные качественные и рабочие характеристики.



Конструкция сборных модульных зданий


Как правило, основным средством для создания сборного здания модульного типа, является такой элемент как контейнер блочного типа. Данные блок-контейнеры являются полностью заводского изготовления и соответствуют всем стандартам. Они являются полностью пригодными для возведения здания, в котором можно совершенно комфортно проживать или размещать какой-либо рабочий объект.


Из данных блок-контейнеров путем монтажа собирается целое пригодное для разных назначений здание. Размеры модулей, как правило поставляются в стандартном виде и имеют такие параметры, как шесть с половиной на два с половиной метра. Часто из данного типа модулей воздвигается даже здание, имеющее два этажа. Хотя сам вид таких зданий не имеет высоких архитектурных показателе, однако для выполнения своего непосредственного назначения оно подходит полностью. Здание модульного типа отвечает всем регламентированным правилам пожарной безопасности и является достаточно прочной конструкцией. От простого стационарного здания, данный вид зданий отличает лишь отсутствие фундаментальной основы.





Строительство такого вида сооружений может происходить в любых климатических условиях, поскольку строение является достаточно выносливым при любой погоде и от атмосферных влияний. Следует отметить, что здание модульного типа отвечает всем требованиям для комфортного существования в данном здании.







В блочные контейнеры уже включены такие необходимые элементы любого здания как окна двери, всевозможные системы для качественной жизнедеятельности. К данным системам относятся отопительная, вентиляционная, электрическая проводка. Модульные быстровозводимые здания так же имеют в оснащении превосходную теплоизоляционную отделку, которая позволяет прекрасно чувствовать себя даже в холодное время.



Особенности крепежа и монтажа сборных модульных сборных зданий


Для того чтобы не возникало переживаний по поводу крепости здания, изготовителями была придумана специальная система соединения модулей. В нее входит такие элементы, как соединения болтами всех элементов здания. Эксплуатация сборного модульного здания может проводиться при таком большом диапазоне температур, как от минуса шестидесяти градусов, до плюса сорока пяти градусов. немаловажным является тот факт, что количество сборов и разборов здания может быть неограниченным, что позволяет использовать здание на множестве объектов и большое количество раз. Единственным условием для монтажа данного типа здания является ровная поверхность.


Сам блок контейнер выглядит как конструкция, выполненная из цельнометаллического полотна, которая для большей прочности и внешнего вида обшивается снаружи оцинкованной сталью профилированного типа. И покрывается полимерными слоями. Окна данного здания являются металлопластиковыми и имеют двухкамерный стеклопакет. Наружные двери здания выполняются из металла с утеплителем, внутренние двери как правило выполнены из МДФ материала. Внутри здания так же предназначается комната для оборудования душевой и санитарного узла, которые отделаны пластиковыми панелями.


На сегодняшний день строительство модульных сборных зданий значительно потеснило строительство капитальных домов за счет своей компактности, быстроте сборки и малозатратности.

promplace.ru

Модульные дома, специфика и особенности

Каждый застройщик мечтает возвести дом как можно скорее, не затратив лишних средств. При этом жилье должно получиться теплым, комфортным, надежным. Совсем недавно такое желание было невыполнимым. Сейчас появилась отличная возможность воплотить ее в жизнь.

Инновационные дома сборные модульные возводятся практически моментально, обладают достойными функциональными и эстетическими характеристиками. Многообразие вариантов гарантирует каждому возможность выбрать дом, который будет идеально отвечать личным требованиям.

Специфика модульных домов

Модульное строение по своей структуре напоминает детский конструктор. Оно создается из готовых элементов, в качестве которых выступают отдельные комнаты: кухня, гостиная, спальня и др. Производитель полностью комплектует модули. Остается только:

  • доставить их к месту строительства,
  • установить на подготовленный фундамент,
  • подключить все коммуникации.

Модульный дом создается из готовых элементов

Поскольку модули являются полноценными элементами дома, сборка здания не требует много времени. На рынке предлагаются разные варианты блоков. Это может быть полноценная модель с внешней и внутренней отделкой, элементами водопроводной, отопительной системы. Есть модули без отделки, позволяющие самостоятельно выбрать материалы, выполнить работу своими руками.

Жилые коттеджи, модульные дачные дома могут состоять из разного количества составляющих. Выбор зависит от личных потребностей, финансовых возможностей. Здание может быть одно-, двух-, трехэтажным. Для повышения комфортности, увеличения полезных площадей они могут дополняться верандами и террасами, цокольными этажами. Модульное жилье создается в различных стилях, есть возможность создать оригинальный вариант посредством уникального расположения блоков.

Модульные дома могут состоять из разного количества блоков

В создании модулей используются материалы стандартных размеров, учитывается удобство соединения их друг с другом. В процессе строительства исключены несоответствия, нестыковки. Конструкция каждого блока разрабатывается на стадии проектирования. Предусмотрено определенное положение модулей, обеспечивающего качественное соединение, целостность сооружения.

к оглавлению ↑

Типы модульных строений

Эта технология стремительно развивается. Преимущества модульного строительства очевидны, в доказательствах не нуждаются. Прообразом этого вида жилья можно считать конструкции из строительных бытовок, б/у морских, железнодорожных контейнеров. Из них повсеместно создаются посты охраны, склады, мелкие сервисные мастерские, торговые павильоны и др. И сейчас некоторые владельцы дачных участков возводят дешевый, удобный модульный дом из бытовок для временного проживания.

Вариативность таких построек не ограничивает в выборе:

  • габаритов;
  • этажности;
  • стиля;
  • материалов.

Это может быть компактное строение и солидный особняк, дом для летнего отдыха и для круглогодичного проживания. Из блоков возводятся жилые объекты в разных стилях. В интернете на сайтах в большом количестве представлены модульные дома, фото позволяют убедиться в их привлекательности.  Данная технология используется не только в возведении жилья. Модульное строительство популярно и в создании гостиниц, баз отдыха, офисов и др. В таких сооружениях оборудуются сервисные центры, мастерские, торговые павильоны.

Из модулей возводятся дома в разных стилях

Конструкции могут отличаться габаритами. Но для создания полноценного жилья существует определенный стандарт. Размер комплектующих элементов составляет 2,4х4,8 м. Исходя из этих параметров можно спланировать комфортные модули для будущего дома. К примеру, для гостиной используется 2 элемента, создающих квадратное помещение 4,8х4,8 м, обеспечивающее удобство для создания уютного интерьера.

Составляющие коттеджа создаются из разных материалов. Наибольшей популярностью пользуются каркасные варианты. Такие блоки отличаются вариативностью, выпускаются в большом модельном ряду. Можно приобрести модули из профилированного бруса и др.

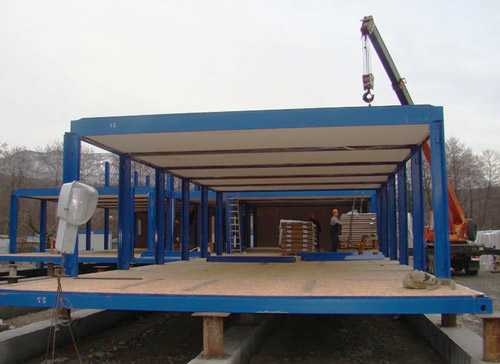

Сборка каркасного модульного дома

к оглавлению ↑

Главные достоинства и недостатки домов из модулей

Основополагающим преимуществом таких сооружений является оперативность возведения. Модульные жилые дома создаются буквально за один день, если для строения уже подготовлен фундамент, подводки коммуникаций. Это не единственное достоинство строений. Дома из модулей:

  • имеют небольшой вес, что позволяет обойтись без дорогой усиленной основы, дает возможность строить жилье на любых видах почв;
  • можно возводить в любой сезон, так как им не требуется усадка;
  • обладают высокой прочностью, отличной теплозащитой, длительным сроком эксплуатации;
  • не требуют больших финансовых затрат;
  • являются мобильными.

Модульные дома можно возводить в любое время года

Коттеджам этого типа не требуется фундамент, выдерживающий большие нагрузки. Здания имеют максимальную степень сейсмоустойчивости, могут возводиться в любом регионе, на всех видах грунтов. В модулях уже выполнены все виды отделки, предусмотрено подключение ко всем коммуникациям, можно установить их даже зимой, сразу создать в доме необходимый комфорт.

Составляющие коттеджа изготавливаются из прочных современных материалов, в производстве используются проверенные технологии. Модули обладают высокой прочностью, в течение многих лет будут сохранять эксплуатационные и эстетические показатели. Несмотря на все очевидные преимуществ, модульные каркасные дома больших затрат не требуют, их строительство доступно для широкого круга потребителей.

Модульные дома обладают высокой прочностью

Модульные строения представлены во всех ценовых сегментах. Окончательная стоимость складывается из нескольких факторов: этажности и площади здания, материалов, используемых в утеплении, внешней и внутренней отделки. Величина затрат зависит и от комплектности блоков, их оснащенности.

Уникальность строений заключается не только в технологии возведения. Это мобильное сооружение. Если у владельца возникла необходимость в переезде, он может взять с собой на новое место свой дом. Производители модулей предусматривают возможность неоднократного демонтажа, монтажа. Поскольку вес одного элемента не превышает трех тонн, перевезти модульный дом из блок контейнеров можно, не используя дорогостоящие услуги тяжелой спецтехники.

Модульный дом предусматривает возможность неоднократного демонтажа

Недостатков у этих строений немного. К ним можно отнести дорогую транспортировку модулей, если предприятие производитель находится далеко, в другом регионе. Нужно учесть, что демонтировать, перевезти многоэтажный модульный коттедж не удастся. Если производитель недобросовестный, качество блок контейнеров может быть низким. К выбору компании необходимо отнестись ответственно.

к оглавлению ↑

Стандартная структура модуля

Одним из достоинств, которым обладают модульные жилые дома, являются отличные показатели теплозащиты. Эти качества обеспечивает каркасная многослойная структура блока. У разных производителей технология может иметь определенную специфику. Но можно ориентироваться на общие стандарты в оценке комфортности модулей.

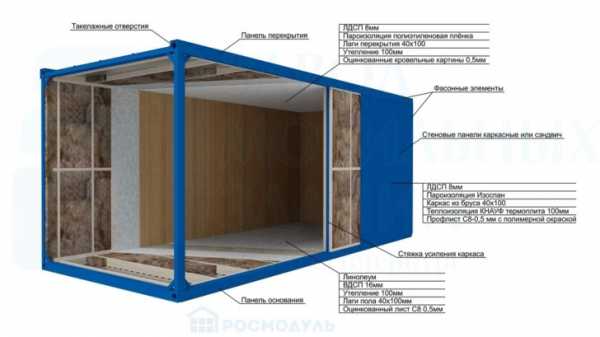

Многослойная структура блока

Каркас блока может быть из металлических профилей, деревянного бруса. Чаще всего используется комплексная технология, в которой для зон, испытывающих высокие нагрузки, применяются металлические элементы, в остальных участках деревянные бруски.

Стены модулей состоят из нескольких слоев:

  • внешняя отделка,
  • гидроизоляция,
  • утеплители,
  • пароизоляция,
  • внутренняя отделка.

Структура блока для модульного дома

Такая структура гарантирует надежное сохранение тепла, исключает скопление конденсата и порчу слоя утеплителя, достойные эстетические показатели.

Полы блоков также многослойные, включают:

  • внешнее покрытие,
  • гидроизоляцию,
  • утеплитель,
  • пароизоляцию,
  • черновой пол,
  • финишное покрытие.

Конструкция создает защиту от внешних воздействий, обеспечивает в доме должный комфорт.

Многослойная конструкция пола создает защиту от внешних воздействий

к оглавлению ↑

Материалы в изготовлении блоков

Высокой популярностью пользуются недорогие модульные каркасные дома. В изготовлении блоков могут использоваться различные материалы. От них зависят функциональные показатели, стоимость жилья.

Важным элементом структуры является утеплитель, от которого зависит степень комфортности дома, экономичность содержания. Самым дешевым вариантом является пенопласт. У этих синтетических плит есть определенные преимущества, в частности, способность сохранять свои качества во влажной среде. Но по технологическим параметрам минеральная вата превосходит пенопласт. Она отлично защищает от холода, является экологически чистым природным материалом. Наилучшие показатели у базальтовой ваты. Этот материал более устойчив к воздействию влаги, является негорючим.

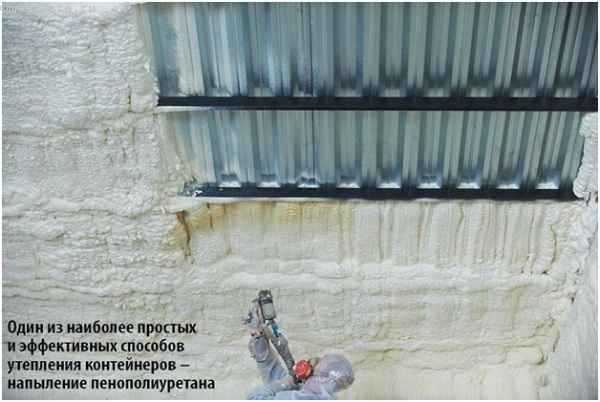

От утеплителя зависит степень комфортности дома

Внешняя отделка стен может быть любой. Наибольшей популярностью пользуются:

  • металлический и виниловый сайдинг;
  • блок-хаус;
  • вагонка;
  • декоративная штукатурка.

От этого элемента структуры модуля зависят эстетические показатели. Фото модульных домов, размещенные на строительных ресурсах, дают возможность убедиться в их привлекательности, помогут сделать выбор. Применение сайдинга обеспечивает коттеджу современный, стильный вид. Блок-хаус, имитация бруса придают дому уютный вид, панели «под кирпич», гарантируют солидность, презентабельность.

Внешняя отделка модульного дома вагонкой

В оформлении оконных проемов в блоках используются пластиковые, металлопластиковые системы одно-, двух-, трехкамерные. Эти окна обладают высокой степенью теплозащиты, длительным сроком службы, удобством в пользовании. Особой популярностью сейчас пользуется панорамное остекление, обеспечивающее максимальную интенсивность естественного освещения, зрительно расширяющее площадь, придающее интерьеру стильный, современный вид.

Модульный дом с панорамным остеклением

Ассортимент внутренней отделки модулей обширный. Он включает традиционные и инновационные материалы. Ограничений в их выборе нет. В качестве черновых покрытий в большинстве своем используются различные виды плит, гипсокартон. Они могут оклеиваться обоями, покрываться краской, облицовываться плиткой и др. У потребителей есть возможность найти материалы, соответствующие личным требованиям.

к оглавлению ↑

Особенности производства блоков для модульного строительства

В нашей стране есть несколько производителей модулей для возведения дач, полноценных жилых коттеджей. У потребителя есть возможность приобрести модульный дом из блок контейнеров, изготовленных по типовым проектам, или сделать заказ на их изготовление по индивидуальным чертежам. Первый вариант обойдется дешевле. Эксклюзивное создание модулей гарантирует полное соответствие личным предпочтениям.

Эксклюзивный модульный дом по индивидуальным чертежам

В производстве блоков учитываются условия эксплуатации. Толщина плит утеплителя выбирается в соответствии с климатическими условиями региона, в котором будет эксплуатироваться здание. Металлические элементы каркасов обрабатываются антикоррозийными средствами, выполняется огнезащитная пропитка деревянных деталей. Предприятия, специализирующиеся на изготовлении этих конструкций, выполняют полный производственный цикл. Это позволяет гарантировать качество, выполнять индивидуальные заказы.

Каждый модуль проходит соответствующие тестирования, проверки. При отсутствии несоответствий действующим стандартам выдается сертификат качества и экологической безопасности.

Модульный дом должен иметь сертификат качества и экологической безопасности

Производители предлагают различные варианты продукции. Можно приобрести дома сборные модульные с полной чистовой отделкой, коммуникационными системами. Использование таких блоков позволяет за несколько дней полностью подготовить жилье к эксплуатации. Если нужно сэкономить затраты, подойдут модули с черновой отделкой. При необходимости обеспечить максимальное удобство в транспортировке модулей можно купить их в разобранном виде, произвести монтаж на месте.

Модули можно купить в разобранном виде

к оглавлению ↑

Модульные дачные строения

Самым экономичным вариантом для дачи является модульный дом из бытовок. Эти сооружения сейчас производятся в большом количестве вариантов. Бытовки отличаются:

  • размерами,
  • материалами,
  • степенью комфортности,
  • наличием архитектурных дополнений.

Экономичный модульный дом из бытовок

При выборе конструкции можно руководствоваться площадью участка, спецификой эксплуатации, финансовыми возможностями. Это может быть простое дешевое строение без внутренней планировки, утепленная бытовка, модель с верандой и др. Такие сооружения обеспечивают хорошие условия для отдыха, позволяют удобно хранить садовый инвентарь, одежду и др.

Хозяева участков, которые проводят за городом много времени, хотят создать максимальный комфорт, могут приобрести полноценные модульные дачные дома из готовых блоков. От модулей, предназначенных для строительства жилых коттеджей, они отличаются отсутствием утепления. В производстве блоков для дачных строений используются недорогие, но прочные отделочные материалы, устойчивые к воздействию влаги, перепадов температур. Дача может быть одно-, двухэтажной, включать несколько спален, гостиную. Грамотный выбор варианта позволит обеспечить отличные условия для семейного отдыха.

Модульный дом для дачи

к оглавлению ↑

Коттеджи из блоков для постоянного проживания

Коттедж для постоянного проживания должен быть комфортным, уютным, создавать благоприятные условия в течение всего года. Модульный дом из бытовок для такой эксплуатации является не самым лучшим вариантом. В возведении здания для постоянного проживания используются блоки, оснащенные:

  • качественным утеплителем;
  • надежной, красивой внешней отделкой;
  • коммуникационными системами.

Блоки для постоянного проживания должны быть оснащены коммуникациями

Важным моментом является удобство планировки модулей, их площадь. Гостиные, спальни, кухни должны иметь оптимальные размеры, обеспечивать хорошие условия для создания стильного, уютного интерьера.

Модульные жилые дома выпускаются в обширном модельном ряду. Производители предлагают комфортные блоки с балконами, открытыми террасами и закрытыми верандами, панорамным остеклением и др. В ассортименте продукции можно выбрать модули для гаража, бани, полностью оформить загородный участок. Если в числе готовых предложений нет варианта, полностью соответствующего требованиям, можно заказать эксклюзивную разработку или корректировать типовой проект.

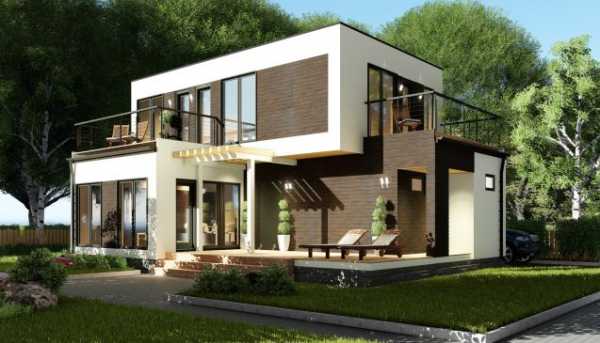

Проект модульного дома с балконами и террасой

Технологии изготовления блоков для строительства постоянно совершенствуются. Одной из последних инноваций являются дома сборные модульные, предназначенные для установки на воде. Они оснащены подушкой, обеспечивающей строению стабильное положение на водной поверхности.

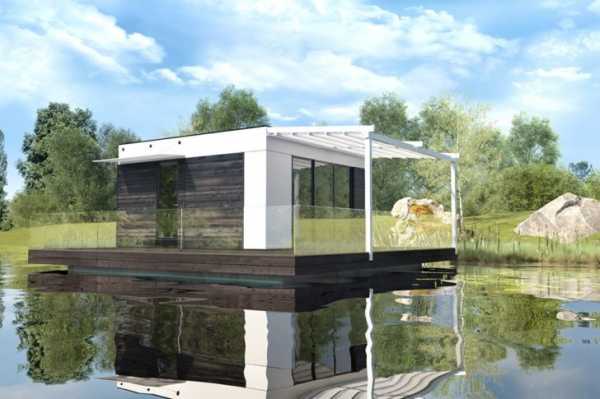

Проект модульного дома на воде

к оглавлению ↑

Специфика возведения модульного дома

В традиционном строительстве жилья основную часть расходов составляет оборудование основы. Создание монолитного, ленточного фундамента является трудоемким процессом, требует больших затрат на приобретение расходных материалов. Модульный дом из блок контейнеров не создает больших нагрузок. В качестве основы для него можно использовать плиты, винтовые сваи. Эти здания возводятся на всех видах грунтов, независимо от сложности ландшафта.

Фундамент модульного дома на винтовых сваях

Немало времени в процессе строительства дома занимает монтаж стен, сооружение кровли. В этой технологии все работы выполняются оперативно. Модульные дачные дома и коттеджи для постоянного проживания уже оснащены всеми элементами на производстве, укомплектованы специальными блоками-крышами. В процессе возведения требуется только установить элементы, соединить их между собой.

Потребителям, приобретающим полностью укомплектованные модули, не приходится затрачивать время, силы и средства на сооружение коммуникаций, проведение внешней и внутренней отделки. Все эти работы уже выполнены на этапе производства. В оснащении блоков используются стандартные элементы водопроводной, отопительной системы. Подключение к централизованному, автономному источнику не создаст проблем.

На производстве блоки оснащаются водопроводной и отопительной системой

к оглавлению ↑

Строительство дома из модулей по эксклюзивному проекту

У каждого человека имеются собственные представления об идеальном комфорте. Многие застройщики предпочитают возводить жилье по эксклюзивному проекту. Специфика, которой обладают модульные каркасные дома, позволяет реализовать любую идею. Процесс строительства включает несколько этапов:

  • выбор производителя модулей;
  • заказ проекта дома;
  • расчет сметы, согласование;
  • получение разрешений на строительство, подведение коммуникаций;
  • подготовка участка;
  • оборудование фундамента;
  • транспортировка модулей;
  • монтаж блоков;
  • подключение коммуникаций.

К выбору производителя необходимо подходить ответственно. Следует внимательно изучить условия, ассортимент продукции каждой компании. Желательно провести мониторинг, пообщаться с хозяевами домов, которые уже на практике оценили качества модулей, могут дать достоверную оценку. Это позволит выбрать оптимальный вариант, получить уверенность в качестве результата, надежности, долговечности будущего дома.

Перед покупкой пообщайтесь с хозяевами модульных домов

Серьезного внимания заслуживает разработка проекта. От него напрямую зависит комфортность проживания, стоимость загородного коттеджа. Не стоит пытаться самостоятельно справиться с этой работой. В проекте учитывается огромное количество нюансов, требуются профессиональные знания, опыт.

к оглавлению ↑

Перспективы модульного строительства

Модульные жилые дома в нашей стране являются новинкой, что является причиной сомнений, заблуждений, ошибочных суждений. Каждый человек, мечтающий о загородном коттедже, понимает, как важно создать теплый, долговечный уютный дом. Высокая скорость строительства домов из модулей многих не привлекает, а пугает. Существует мнение, что коттедж, созданный в считанные дни, априори не может быть прочным, надежным.

Однако такие опасения абсолютно беспочвенные. Каркасы блоков обладают высоким качеством, устойчивостью к нагрузкам. Точное соблюдение параметров гарантирует грамотную установку каждого модуля, их соответствие.

Вопреки мнениям модульные дома обладают высоким качеством

Во всем мире специалисты считают, что в ближайшем будущем модульная технология станет приоритетной в строительстве частного жилья, объектов сферы обслуживания, отдыха, небольших производств. Отличные перспективы этому способу обеспечивают:

  • минимальные затраты времени на возведение объекта;
  • экономичность;
  • неограниченные возможности в проектировании;
  • мобильность сооружений.

Модульные дома дают неограниченные возможности в проектировании

У некоторых потребителей возникают сомнения в комфортности такого жилья. Суровые климатические условия в нашем регионе требуют серьезной защиты от холода. И эти опасения необоснованы. Современные утеплители, технологии создания сэндвич-панелей позволяют не только обеспечивать комфорт, но и минимизировать затраты на отопление.

Современные утеплители минимизируют затраты на отопление

Существенным привлекательным моментом являются отличные эстетические показатели домов из блоков. Применение разных видов внешних отделочных материалов позволяет придать фасадам любой нужный стиль, имитировать кирпичную кладку, бревенчатые, брусчатые стены и др. Интересные архитектурные решения, эксклюзивные проекты позволяют создавать неординарные модульные дома, фото которых в большом количестве можно увидеть в интернете.

к оглавлению ↑

Фотогалерея – модульные дома

yellowhome.ru

Модульные здания контейнерного типа | ООО «Технологии быстрого строительства»

Название этого типа зданий происходит от наименования строительного модуля «контейнер» или, более точно, «блок-контейнер». Изначально контейнерами называли только емкости строгой геометрической формы, используемые для морской или железнодорожной перевозки грузов. В строительстве от них остались только стандартизированные размеры, удобные для транспортировки без нарушения разрешенных габаритов. Блок-контейнер строится на основе каркаса, который обшивается, металлическим профилем, который придает дополнительную жесткость конструкции и при этом служит наружной частью стены. Внутри конструкция обшивается утеплителем и гидропароизоляцией, а так же плотным и практичным материалом на древесной основе, например, ламинированной древесно-стружечной плитой.

На основе таких бытовых блок-контейнеров и собираются модульные здания, которые могут быть практически любых размеров, вместимости и назначения. Наиболее частое применение - это жилое и офисное. Высотность такого здания может быть два или три этажа, что экономит место на участке, где оно устанавливается.

В случае жилого модульного здания контейнерного типа сборка производится из модулей различного назначения – жилых, сантехнических и специальных, таких как складские, сушился, столовые. Фактически правильно спроектированное сооружение позволяет не только с комфортом разместить от 50 до 200 человек, но и обеспечить их всем необходимым, по принципу «не выходя из здания». Столовая с кухней для самостоятельного или профессионального приготовления пищи добавляет комфорт, а душевые комнаты, которые в зависимости от проекта могут располагать как отдельно от жилых модулей, так и прямо внутри их.

Преимущества модульных зданий контейнерного типа и причина популярности в крупном и среднем бизнесе – экономичность, по сравнению с классическими методами строительства жилья или офисов, простота обслуживания и возможность демонтажа для перевозки и использования на другом месте.

tbs.ru

Модульные здания из контейнеров

Модульные здания из контейнеров отличаются высокой экономичностью, ведь монтаж дома происходит из отдельных блоков стоимостью по 1000-3000 у.е. каждый. Различные вариации сборки позволяют получить дома любой этажности, планировки и стиля. Отдельный контейнер – это готовая жилая единица, которая может использоваться как отдельная комната или небольшая квартира. Надёжный стальной каркас модуля служит опорой всему дому, а стальные стенки используются в качестве основы для нашивки утеплителя и отделки. Особых проблем не вызывает устройство плоской крыши и пола.

  1. Разновидности и конструктивные решения блоков
  2. Вариации применения
  3. Рекомендации к действию
  4. Особенности модулей
  5. На что стоит обратить внимание
  6. Порядок сооружения дома
  7. Советы по утеплению модульного дома
  8. Модульные здания: цена
  9. Жидкий пенополиуретан для утепления

Чтобы получить комфортный и уютный дом достаточно одного или нескольких контейнеров. Сооружение разделяется на отдельные комнаты при помощи перегородок, выполняется утепление и отделка. При определённом творческом подходе и использовании высококачественных материалов контейнерный дом будет не хуже своих традиционных собратьев. Конструктивное решение такого дома будет напоминать каркасные сооружения, но благодаря стальной основе стен он будет намного прочнее.

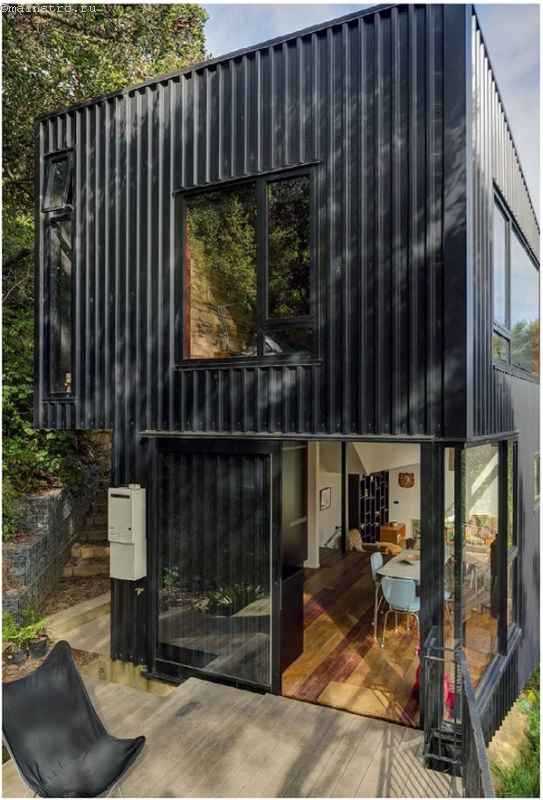

На фото модульные здания

Разновидности и конструктивные решения блоков

Транспортные контейнеры используются для перевозки грузов разными видами транспорта. Наиболее прочные и влагоустойчивые модули, используемые для транспортировки грузов морскими путями. Именно из них и выполняется сооружение модульных домов. Такие контейнеры производятся в соответствии с международными стандартами и ГОСТами советских времён. Поскольку модулями перевозят и продукты питания, для их изготовления берутся экологически чистые безвредные материалы.

Основу каркаса модуля составляет стальной швеллер. Он располагается по рёбрам контейнера и скрепляется при помощи сварки. В качестве стенок используются антикоррозионные или дюралюминиевые листы толщиной 0,3-0,4 см. Для пола применяются доски, фанера или металл. Покрытие модуля – стальной лист, уложенный на металлические балки. Для погрузки контейнера к его верхним углам приварены прочные фитинги. Один торец модуля открывается. Для высокой герметичности сооружения используется плотная стыковка деталей и уплотнители в дверях. Кроме этого есть разновидность контейнеров с утеплением и повышенной степенью герметизации.

Все контейнеры производятся одинаковых стандартных размеров, хотя изделия некоторых производителей могут немного отличаться. Самый распространённый тип морских транспортных контейнеров – это сооружения габаритами 6х2,4 м и 12х2,4 м с весом 2 и 4 т соответственно. Именно они используются для возведения таких домов. Модульные здания из контейнеров чаще всего делаются из элементов с отметкой HQ, поскольку их высота 2,6 и 2,9 м, а не 2,4 м, как у обычных модулей.

Для создания хозяйственных помещений могут применяться элементы меньших размеров или утеплённые контейнеры с перегородками и вмонтированным оборудованием.

Вариации применения

Конструктивное решение контейнеров такое, что в его обшивке можно прорезать оконные и дверные проёмы, не повредив несущий каркас. Также можно убрать стенки полностью или вырезать их значительную часть.

Проекты модульных зданий

В торце модуля, где расположена дверь в контейнер, можно устроить сплошное остекление до пола или выполнить вход с дверьми. При этом крышку, закрывающую весь торец, рекомендуется оставлять. Так вы сможете закрыть остеклённый фасад полностью в случае вашего отъезда на отдых. Кровля модульного дома может быть плоской или скатной на ваше усмотрение. Во втором случае удастся организовать небольшой чердак.

Есть несколько вариантов использования модулей:

  1. С помощью одного блока легко устроить небольшую комнату. Если взять 2-х тонный контейнер, то можно соорудить комнатку площадью 14 м². Она может использоваться в качестве домика для гостей, хозяйственной постройки или гостевой. А в 4-х тонном модуле можно найти место для кухоньки, санузла и небольшой комнаты. Такой вариант планировки идеально подойдёт уютному домику для гостей или небольшойдаче.Если вы хотите жить в модульном доме постоянно, то понадобится сооружение больших размеров. Тут маленький модульный домик будет кстати, ведь в нём можно поселить строителей или расположиться самим на время возведения будущего дома.

  1. Чтобы построить дом побольше, потребуется несколько одинаковых или разных блоков. Благодаря стандартным размерам модули можно стыковать на одном уровне или в вертикальном направлении. Так можно возвести сооружение высотой до 3-х этажей. Существует множество вариаций стыковки. Чаще всего применяется соединение блоков по продольной стороне. В стенах прорезаются дверные проёмы, по которым происходит сообщение между модулями. При установке одного блока на другой в полу верхнего и в потолке нижнего делаются отверстия под лестницу.

Чтобы создать большую комнату достаточно вырезать значительные плоскости смежных между блоками стен. Например, для устройства гостиной площадью 28 м², потребуется убрать стенку между двумя 2-х тонными контейнерами. Для сооружения кухни и прихожей потребуется ещё один небольшой модуль, а для ванной комнаты и спальни – ещё два. В результате для возведения дома площадью 70 квадратов понадобится взять пять 2-х тонных модулей.

Подсчёты говорят что:

  • для дома площадью 56 м² потребуется 2 модуля по 4 тонны;
  • на возведение сооружения площадью 84 м² уйдёт три 4-х тонных модуля;
  • для жилого дома площадью 112 м² нужно четыре модуля по 4 т каждый.

Благодаря установке блоков в ряд энергоэффективность и компактность дома будут максимальными, но при стыковке со сдвижкой, под углом или торцевыми стенками к продольным можно получить более интересное композиционное решение сооружения.

  1. Ещё один приём компоновки модулей предполагает размещение комнат между блоками. Для этого один блок ставится на расстоянии 3-6 метров от другого, а посередине между ними устраивается гостиная, прихожая или кухня. Такой вариант планировки позволяет использовать меньше контейнеров и варьировать площадь дома на своё усмотрение. Хотя в этом случае потребуется выполнять фундамент под часть дома не из модулей, и возводить стены. Но есть и положительные моменты: несущий каркас контейнеров можно использовать для укладки перекрытий и крепления стен

  1. Благодаря крепкому каркасу модульные здания из контейнеров могут иметь самую разную формуи планировку. Например, можно уложить верхний модуль так, чтобы его часть нависала над первым этажом, и установить под него колонны. Или блок второго этажа уложить на два нижних блока, стоящих на небольшом расстоянии друг от друга. Получится конструкция, напоминающая мост.
  2. С помощью контейнеров можно устраивать такой необходимый  элемент каждого загородного дома, как терраса. Благодаря этому полезная площадь гостиной в летний период будет значительно больше, а архитектура фасада станет намного привлекательней и интересней. Для создания террасы можно использовать откидную дверь контейнера, остеклив  при этом торцевую открытую стенку, или сдвинуть блоки нижнего этажа, а верхний модуль установить с нависанием над местом сдвига. Интересным решением станет озеленение на плоской крыше такого дома.

Рекомендации к действию

Модульные здания из контейнеров можно соорудить только там, где есть возможность подъезда платформы и крана. Вы можете выбрать один из вариантов:

  1. Можно найти организацию, занимающуюся продажей таких домов, и купить модульное здание у них. Такое решение подходит тем, кто хочет купить дом из одного блока. Из плюсов можно назвать быстроту и качество изготовления. Минусы: нет возможности проверить качество выполнения, придётся выбирать из готовых планировочных решений. Цена такого сооружения будет намного больше, чем при собственноручном производстве.
  2. Во втором случае можно самостоятельно купить и установить модули, а после этого нанять специалистов для обустройства дома. В данном случае вы получите много преимуществ: сможете проконтролировать работы, сами выберите материалы и планировку, а также получите хорошую скорость работ. Недостаток: расходы на оплату труда наёмных рабочих существенно снизят экономичность и ценовую доступность дома. Стоимость на такие модульные здания будет чуть ниже, чем цена обычного дома.
  3. Третий самый экономичный вариант предполагает самостоятельную закупку контейнеров и собственноручное их обустройство. Из плюсов вы получите небывалую экономию, можете сами принимать важные решения и выбирать материалы. Минусами станут отсутствие опыта, приводящее к ошибкам, длительность работ и временные затраты на поиск нужного и верного решения. В данном случае не обойтись без консультаций у специалистов.

Особенности модулей

Модульные здания из контейнеров пока не столь популярны в нашей стране, как хотелось бы. Для нас не свойственна такая архитектура, да и наглядных примеров пока нет.   Именно поэтому строительство такого дома в наших условиях – это смелый эксперимент.

Хотя на приморских территориях нашей страны всё чаще модульные дома становятся идеальным вариантом для людей, не имеющих достаточно денег для возведения традиционного жилья. Чаще всего такое сооружение воспринимается как временный вариант. Но это мнение ошибочно, ведь модульный дом соответствует всем требованиям к постройкам подобного назначения.  Конструкция модульных зданий отличается надёжностью и долговечностью.

Блок модульные здания отличаются:

  • Скоростью, лёгкостью и дешевизной. Это основное преимущество в пользу сооружений данного типа. Каркас дома и ограждающие конструкции практически готовы, поэтому значительно ускоряется процесс строительства. Под всё сооружение выполняется облегчённый мелко заглублённый фундамент. После монтажа остаётся произвести отелочные работы, так что всё легко делается своими руками.
  • Модульные здания отличаются прочностью и надёжностью. Эти качества дом приобретает благодаря высокому качеству сборки модулей, а также применению в них высокопрочных стальных конструкций.
  • Блочно-модульные здания можно возводить даже на участках со сложной геологией. Их устойчивость выше, чем у каменных домов, поэтому им не страшны землетрясения, осадочные грунты, уклоны и оползни. Усадка фундамента и растрескивания стен здесь просто невозможны.
  • Экологическая чистота каркаса здания гарантируется производителями контейнеров. А чтобы модульные жилые здания были экологичными до конца, в их отделке лучше использовать только натуральные материалы. Использование модулей обеспечивает вторую жизнь отслужившим изделиям (контейнерам)и обеспечивает безотходность строительного процесса.

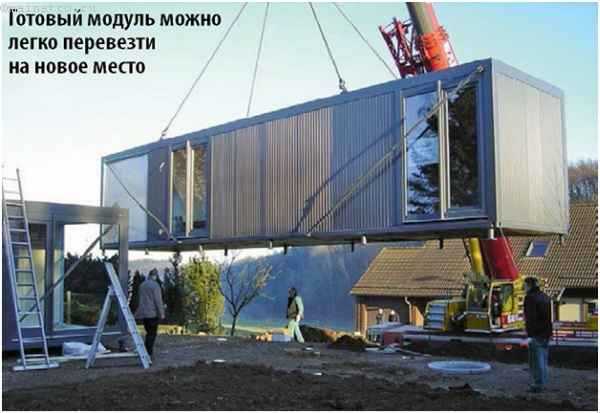

  • Быстровозводимые модульные здания отличаются мобильностью. Дом можно перевезти в другое место при переезде. От этого его конструкции нисколько не пострадают.
  • Модульные здания изблок контейнеров – это долговечные сооружения, ведь они изготовлены из стали. Но это верно при условии хорошей защиты стали от коррозии и правильном уходе за домом. Чтобы развеять миф о повышенной герметичности сооружения, скажем, что эта проблема решается эффективной системой вентиляции помещений.



На что стоит обратить внимание:

  • Стенки модулей нельзя прокалывать острыми крепёжными элементами. Для прикрепления других элементов лучше использовать сварочный аппарат или пенополиуретановый клей. Для навески на стенки контейнера деревянного каркаса обшивки нужно приварить стальные полосы, и уже к ним крепить дерево на болтах.
  • Изготовление модульных зданий подразумевает установку перегородок внутри. Для этого используется каркасная система. В зависимости от формы и расположения перегородок направляющие каркаса крепятся к обшивке стен.
  • Делая полы в модульные здания контейнерного типа, не стоит использовать минвату. Это гигроскопичный материал, который при намокании может вызвать коррозию стального днища модуля. Лучше в качестве утеплителя использовать экструдированный пенополистирол.
  • Утепляя модульные контейнерные здания изнутри при помощи пенополистирола или пенополиуретана, лучше использовать негорючую обшивку стен (например, ГКЛ). Так вы увеличите пожаробезопасность сооружения.

Порядок сооружения дома

Строительство модульных зданий стоит вести в такой последовательности:

  1. Прежде чем покупать блоки, нужно приобрести чертёж модульного здания (проект). После того как подберёте нужное место на участке и подсчитаете общее число модулей, можно решить, где будет выполняться подведение коммуникаций к дому. Необходимо понять, каких размеров нужны модули, как они будут стоять относительно друг друга.  Не менее важно определиться с покупкой модулей нужных габаритов. Причём контейнеры на две тонны обойдутся дешевле, чем 4-х тонные. К тому же их легче купить и выбрать из большого ассортимента.



Модульное здание (схема)

  1. Покупка. Обычно продажа модульных зданий, вернее контейнеров для них, осуществляется в крупных портовых городах. Доставку к месту использования можно осуществить любым подходящим транспортом.  Главное, выбрать хороший качественный контейнер без повреждений и деформаций.
  2. Устройство основания и монтаж модульных зданий. Прежде всего, территория для возведения дома должна быть надлежащим образом выровнена. Далее нужно заложить фундамент по периметру сооружения или только под продольными стенами. Можно использовать ленточный мелко заглублённый фундамент или столбчатые основания, фундаментные блоки, уложенные на грунт. Для надёжности корпус модуля нужно приварить к закладным деталям фундамента. Для защиты днища модуля от соприкосновения с грунтом и последующей коррозии стоит устроить высокий цоколь (более 30 см). К тому же в таком случае под домом можно проложить коммуникации и установить насос и гидроаккумулятор.
  3. Следует подготовить корпус и каркас модульного здания. Если блоки устанавливаются плотно друг к другу, то стоит позаботиться об изоляции с помощью монтажной пенополиуретановой пены. Затем блоки свариваются по линии соприкосновения посредством стальной полосы. После этого прорезаются оконные и дверные проёмы, дырки под коммуникации и вентиляцию, убираются ненужные фрагменты стен. Делается усиление проёмов при помощи квадратной профильной трубы, приваривающейся по периметру. К этой трубе впоследствии будут крепиться двери и окна.

  1. Теперь сборка модульного здания производится снаружи. Выполняются работы над фасадом. Для этого старое лакокрасочное покрытие убирается при помощи пескоструйки с поверхности контейнера, а очищенная поверхность обрабатывается антикоррозионным грунтом. Дно модуля покрывается полимерной мастикой на основе битума. Если вы не планируете делать утепление дома снаружи, то стены можно покрасить.
  2. Теплоизоляционные работы. Модульные здания из контейнеров можно утеплять как снаружи, так и с внутренней стороны.  Решить, какой толщины выбрать утеплитель, вам поможет только конструктор, исходя из особенностей вашего климатического региона. Если делается утепление изнутри, то поверх слоя утеплителя укладывается пароизоляция и зашивается ОСП или ГКЛ. При наружном монтаже теплоизоляционного материала используется плёнка для защиты от ветра и обшивка деревянной вагонкой или ориентированно-стружечными плитами.

Самое эффективное утепление изнутри делается при помощи напыления пенополиуретана.  Слой утеплителя в этом случае равен 50-100 мм. Благодаря напылению стальной корпус контейнера надёжно защищён от коррозии. Для этих целей также можно применять эковату толщиной 150 мм и жидкий полистиролбетон. Чтобы слой жидкого утеплителя был одинаковым по всей плоскости, на поверхность контейнера клеятся маяки из деревянных брусков. Эти маяки пригодятся для нашивки пароизоляционной плёнки. При  использовании утеплитель из пенополистирола толщиной 50-100 мм или минваты толщиной 150-180 мм плиты материала крепятся враспор между рейками или клеятся к поверхности. Если помещение, которое будет утепляться, имеет небольшие размеры, важно использовать утеплитель минимальной толщины. Для этих целей можно применить сочетание разных материалов (минваты, разных видов полистирола). Кроме того такая комбинация поможет эффективней предохранить стальной корпус контейнера.

Для утепления пола здания модульного типа используются плотные плитные теплоизоляторы или полистиролбетон. Сверху на утеплитель кладут слой гидроизоляции, плиты ОСП или фанеру. В некоторых случаях можно использовать легкобетонные стяжки.

  1. Перед тем как крепить окна в сборные модульные здания, необходимо выровнять оконные проёмы по слою утеплителя. Для этого используются деревянные планки. Монтаж окон выполняется в том месте, где расположен стальной корпус блока.
  2. Теперь модульные разборные здания делаются внутри. Для устройства перегородок возводится деревянный каркас. Для хорошей звукоизоляции между помещения в просветы между брусьями каркаса закладывается звукоизоляционный материал (обычно используют минвату). Затем каркас перегородок зашивается финишной обшивкой.
  3. Инженерные коммуникации здания. Модульные дома отапливаются так же, как и обычный дом. Для этого может использоваться отопительный котёл, пол с подогревом, камин. Для прокладки всех коммуникаций можно использовать пустоты под лицевой отделкой стен. Если прокладка производится в полу, то для коммуникаций нужно использовать стальные кожухи Следует подготовить корпус и каркас модульного здания. Если блоки устанавливаются плотно друг к другу, то стоит позаботиться об изоляции с помощью монтажной пенополиуретановой пены. Затем блоки свариваются по линии соприкосновения посредством стальной полосы. После этого прорезаются оконные и дверные проёмы, дырки под коммуникации и вентиляцию, убираются ненужные фрагменты стен. Делается усиление проёмов при помощи квадратной профильной трубы, приваривающейся по периметру. К этой трубе впоследствии будут крепиться двери и окна.

Вопрос устройства вентиляции дома – наиболее важный. Поскольку сооружение обладает высокой герметичностью лучше использовать приточно-вытяжную принудительную вентиляцию. Отверстия для вытяжки делают под потолком, а проёмы для притока – ближе к полу. Вместо приточных отверстий можно использовать окна с клапанами приточной вентиляции. В каналы, работающие на вытягивание воздуха, монтируются вентиляторы. В вопросе точного определения количества отверстий и вентиляторов нужно посоветоваться с профессионалом.

Ещё один нюанс, который должен быть учтён при планировании дома, – это то, что стальной корпус гасит радиоволны. Поэтому производство и планирование модульных зданий должно выполняться так, чтобы места размещения техники и мобильных телефонов находились ближе к оконным проёмам. Этот момент стоит учесть и при выполнении функционального зонирования помещения.

Советы по утеплению модульного дома

На данный момент нельзя точно сказать какое утепление самое эффективное: снаружи, изнутри или двойное. Но однозначно можно утверждать, что скопление конденсата на стальном корпусе контейнера крайне нежелательно, ведь это приведёт к коррозии металла и разрушению корпуса. Поэтому расположение «точки расы» (места, где происходит резкий перепад высоких и низких показателей температуры и выпадает конденсат) не должно быть на металлической поверхности блока.

Дать точный ответ, как нужно утеплить дом, исходя из типа теплоизоляционного материала, режима эксплуатации и климатических условий, может только специалист после проведения всех необходимых расчётов. Если нет возможности провести расчёт, и вы не уверены, что здание будет постоянно обогреваться в зимний период, то лучше произвести внутреннее утепление.  В этом случае холодная поверхность стали не будет контактировать с прогретым тёплым воздухом.

Также важно избавиться от так называемых мостиков холода, когда детали обшивки соприкасаются с воздухом из помещения. Например, не нужно приваривать стальной каркас обшивки прямо к стенкам модуля. Лучше использовать прокладки из деревянных реек. А слой внутреннего утеплителя должен быть без зазоров.

Если вы уверенны, что всю зиму дом будет отапливаться, то можно делать наружное утепление. Только слой утеплителя должен быть такой толщины, чтобы стальной корпус блока всегда был тёплым. При совмещении наружного и внутреннего утепления велика вероятность того, что «точка расы» будет собираться именно на металлической поверхности, тем самым разрушая контейнер. Здесь очень важно правильно рассчитать толщину обоих утеплителей, что может сделать только специалист. Модульные дома отапливаются так же, как и обычный дом. Для этого может использоваться отопительный котёл, пол с подогревом, камин. Для прокладки всех коммуникаций можно использовать пустоты под лицевой отделкой стен. Если прокладка производится в полу, то для коммуникаций нужно использовать стальные кожухи Следует подготовить корпус и каркас модульного здания. Если блоки устанавливаются плотно друг к другу, то стоит позаботиться об изоляции с помощью монтажной пенополиуретановой пены. Затем блоки свариваются по линии соприкосновения посредством стальной полосы. После этого прорезаются оконные и дверные проёмы, дырки под коммуникации и вентиляцию, убираются ненужные фрагменты стен. Делается усиление проёмов при помощи квадратной профильной трубы, приваривающейся по периметру. К этой трубе впоследствии будут крепиться двери и окна.

Модульные здания: цена

На окончательную стоимость дома влияет цена блока модульных зданий, их состояние, расстояние до места монтажа, выбор материалов для утепления, оборудования и отделки.  Поскольку точная смета модульного здания может быть разработана для каждого отельного проекта, мы можем назвать примерные расходы на сооружение среднего жилья.

  1. Для возведения дома необходимо купить списанные контейнеры для перевозки грузов морским транспортом. Их цена колеблется в пределах 1000 у.е. за 2-х тонный контейнер и 2000 у.е. за 4-х  тонный вариант. Причём это в три раза меньше, чем стоимость нового блока.
  2. Доставка модулей к месту использования, их монтаж на фундамент обойдётся в треть от цены модуля. Причём транспортировка 2-х тонного блока будет дешевле, чем 4-х тонного. Это связано с тем, что модуль меньших габаритов легко поместится на обычном грузовом автомобиле, тогда как для перевозки большого блока понадобится нанимать платформу. Таким образом, монтаж и перевозка меньшего блока составят 1400 у.е., а большего – 2800 у.е., то есть цена в перерасчёте на площадь будет равна 100 у.е. за квадратный метр.
  3. Чтобы рассчитать расходы на утепление, нужно найти площадь поверхности одного контейнера за вычетом окон и дверей. Так, у блока на 2 тонны эта площадь равна 70 м², а у блока на 4 тонны – 128 м². Стоимость утепления составляет примерно 10 у.е./м² при использовании минваты или напыления полиуретаном. Поэтому расходы на теплоизоляцию дома обойдутся в 50 у.е. за квадратный метр. На установку и покупку окон стоит добавить ещё по 10 у.е. на каждый квадратный метр. В итоге стоимость утеплённого 2-х тонного блока составит 2200-2500 у.е. и 4-х тонного – 4400-500 у.е. Если будет использоваться несколько контейнеров, то утепляться будет не вся поверхность, а только наружные грани, поэтому стоимость утепления снизится на 20-30 %.
  4. Следующий пункт расходов – это затраты на устройство перегородок, установку инженерного оборудования, отделку, оплату труда наёмных рабочих. Эти расходы составят 30-50 % от общей цены дома.

Можно сделать выводы, что строительство дома из контейнеров обойдётся вам в несколько раз дешевле, чем сооружение традиционного здания.

Жидкий пенополиуретан для утепления

Как показывают отзывы живущих там людей, модульные здания лучше всего утеплять с помощью жидкого пенополиуретана. Это обеспечивает хорошее сцепление материала с металлической поверхностью блока. Материал имеет низкую теплопроводность. Он в два раза эффективнее минваты. Благодаря его использованию образуется сплошной слой, что препятствует  образованию мостиков холода. Утепление производится при помощи распылительных установок.

Высокая эффективность этого материала достигается за счёт строгого соблюдения технологии производства. Напыление должно производиться в сухом тёплом помещении. При этом поверхность стен должна быть обезжирена и просушена. В нашей стране есть много предприятий, укомплектованных специальным оборудованием для выполнения такой теплоизоляции.

Полиуретановая пена имеет плотность в пределах 10-50 кг/м³. Высокая плотность материала обеспечивает высокую герметичность и эффективность теплоизоляции. Пена меньшей плотности позволяет сэкономить материал за счёт уменьшения толщины наносимого слоя. Чтобы понять, какой толщиной следует наносить жидкий утеплитель, необходимо выполнить расчёт для вашей климатической полосы.

Цена на жидкий утеплитель варьируется в зависимости от плотности, используемых компонентов и толщины слоя. Пена высокой плотности стоит дороже за счёт увеличения расхода материала. Не стоит забывать, что сырье для изготовления пенополиуретана закупается за границей, поэтому существенное влияние на стоимость оказывают колебания курса валюты.

Модульное здание (видео):

mainstro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
