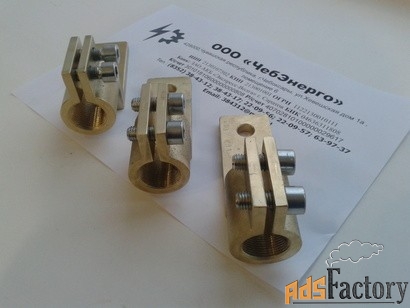

Контактный зажим НН на трансформатор
Аппаратный зажим на трансформатор ТМ (ТМГ) 25 — 160 кВа,
Аппаратный зажим на трансформатор ТМ (ТМГ) 250 кВа,
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 400 кВа,
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 630 кВа,
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 1000 кВа,
Аппаратный зажим на трансформатор ТМГ, ТМГФ 1250 кВа,
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 1600 кВа,
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 2000 кВа,
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 2500 кВа.
Токосъемные контактные зажимы изготавливаются нашим предприятием методом литься из Латуни марки ЛС-59 (которая обладает низким сопротивлением и обеспечивает хорошую электропроводность), с последующей мехобработкой. При необходимости на плашеные зажимы наносят покрытие олово-висмута (O-Bi) для наилучшей связи токопроводимости и лучшей изоляции с внешними источниками, тем самым снижая потери на нагрев.
Зажимы контактные на трансформатор также именуется как аппаратный (плашечный) зажим, «флажки», «лопатки», клеммы, токосъемники и «башмаки» — предназначены для соединения токоведущих шинопроводов к высоковольтному вводу трансформатора.
Токосъёмный контактный зажимы (лопатка) устанавливается на шпильку ввода силового трансформатора со стороны низкого напряжения.
Зажимы (плашечные) на трансформатор обеспечивают надежный контакт выводов силового трансформатора с шинопроводом, тем самым снижая потери на нагрев.
Установка токосъёмных контактных зажимов (лопаток) на ввод трансформатора обязательно на силовых трансформаторах мощностью от 630 кВА и выше. Рекомендуется монтаж токосъёмников на силовые трансформаторы ТМ, ТМГ мощностью — 100, 160, 250 и 400 кВА.
Цена на контактный зажим трансформатора:
Действует система СКИДОК!!!
Контактный зажим на трансформатор ТМ, ТМГ 25-160 кВа — М12х 1,75 (диаметр шпильки и шаг резьбы),
Контактный зажим на трансформатор ТМ, ТМГ 250 кВа — М16х2 (диаметр под шпильку и шаг резьбы),
Контактный зажим на трансформатор ТМ, ТМГ 400 кВа — М20х2,5 (диаметр под шпильку и шаг резьбы),
Контактный зажим на трансформатор ТМ, ТМГ 630 кВа — М27х1,5 (диаметр под шпильку и шаг резьбы),
Контактный зажим на трансформатор ТМ, ТМГ 1000 кВа — М33х2
(диаметр под шпильку и шаг резьбы),Контактный зажим на трансформатор ТМГ, ТМГФ 1250 кВа — М48х3 (диаметр под шпильку и шаг резьбы),
Контактный зажим на трансформатор ТМ, ТМГ 1600 кВа — М42х3 (диаметр под шпильку и шаг резьбы),
Контактный зажим на трансформатор ТМГ, ТМЗ 2500 кВа — М48х3 (диаметр под шпильку и шаг резьбы),
Контактный зажим на трансформатор — М55х3 (диаметр под шпильку и шаг резьбы) — по запросу;
Контактный зажим на трансформатор — М72х2 (диаметр под шпильку и шаг резьбы) — по запросу;

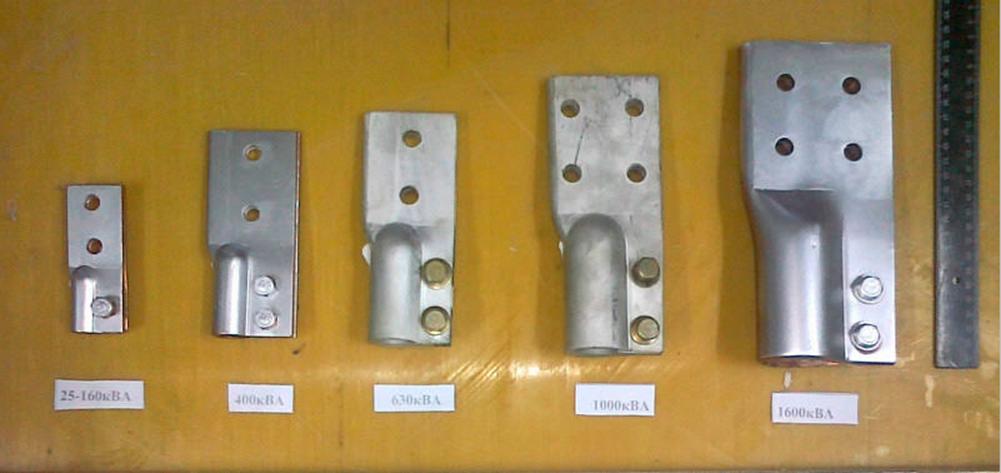

В наличии зажимы контактные:
№ | Наименование детали | Номинальный ток | Вес детали, кг | К шпильке | Кол-во отверстий | Габаритные размеры |
1. | Зажим контактный на ВН 25 — 2500 кВа | 250 А | 0,21 | М12х1,75 | 2 | 34х25х68 |
2. | Зажим контактный НН на 25-160 кВа | 250 А | 0,27 | М12х1,75 | 2 | 30х40х84 |
3. | Зажим контактный НН на 250 кВа | 400 А | 0,37 | М16х2 | 2 | 40х30х88 |
4. | Зажим контактный НН на 400 кВа | 630 А | 0,57 | М20х2,5 | 50х40х110 | |
5. | Зажим контактный НН на 630 кВа | 1000 А | 1,4 | М27х1,5 | 2 | 37х60х150 |
6. | Зажим контактный НН на 1000 кВа | 1600 А | 2 | М33х2 | 4 | 46х80х163 |
7. | Зажим контактный НН на 1600 кВа | 2000 А | 3,3 | М42х3 | 4 | 56х97х203 |
8. | Зажим контактный НН на 2000 кВа | 3500 А | 4,6 | М48х3 | 6 | 68х120х210 |
9. | Зажим контактный НН на 4500 кВа | 5000 А | 7,3 | М72х2 | 4 | 58х120х255 |
Контактный (плашечный) зажим на трансформатор, по заказу возможно изготовить c покрытием олово-висмут (О-Ви), для наилучшей связи токопроводимости и для лучшей изоляции с внешними источниками влияния.
Кроме стандартных присоединительных размеров, возможно изготовление зажимов контактных с другими размерами: отверстиями под шпильку и шагом резьбы.
Изготавливаемые зажимы контактные соответствуют требованиям ТУ 34 27.10954-85.
Для оформления заявки следует указать: диаметр отверстия под шпильку и шаг резьбы
Срок изготовления зажимов с не стандартными присоединительными размерами: от 3-х рабочих дней.
Помимо зажимов контактных (токосъёмников), у нас по минимальной цене можно приобрести любую дополнительную комплектацию и запчасти к трансформаторам.
Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку аппаратных (плашечных) зажимов для трансформатора в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
По всем интересующим Вас вопросам обращайтесь:
Продукция > ЗАПЧАСТИ для РЕМОНТА силового трансформатора > Контактный зажим НН на трансформатор
Зажимы контактные НН трансформатора ТМГ, ТМ, ТМЗ, ТМФ
Токосъемные зажимы контактные НН трансформатора изготавливаются НПО «ЭнергоКомплект методом литься из Латуни марки ЛС-59 (которая обладает низким сопротивлением и обеспечивает хорошую электропроводность), с последующей мехобработкой.
Модернизация цеха по литью и мех обработка на современных станках ЧПУ — позволяет нам изготавливать крупные партии зажимов контактных на трансформатор (100 шт.) в кратчайшие сроки.
Контактный (плашечный) зажим на трансформатор, по заказу возможно изготовить c покрытием олово-висмут (О-Ви), для наилучшей связи токопроводимости и для лучшей изоляции с внешними источниками влияния.
Кроме стандартных присоединительных размеров, возможно изготовление зажимов контактных с другими размерами: отверстиями под шпильку и шагом резьбы.
Для оформления заявки необходимо указать диаметр отверстия под шпильку и шаг резьбы
Зажим контактный ВН трансформатора 25-2500 кВА
Номинальный ток (Aмпер): 250 A
Артикул: ZKW001E
Производитель: НПО ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный зажим ВН трансформатора 25-2500 кВа — к стандартной шпильке М12х1.
75
Исполнение с двумя отверстиями
Возможно изготовление других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)

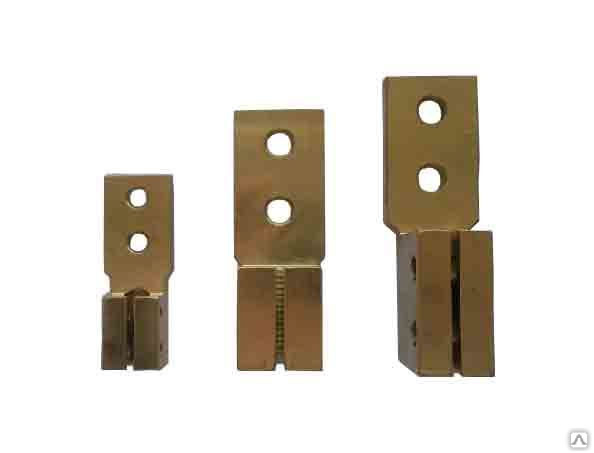

Зажим контактный НН трансформатора 25-160 кВА
Номинальный ток (Aмпер): 250 A
Артикул: ZK001E
Производитель: НПО ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный зажим трансформатора ТМ(Г) 25-160 кВа — к стандартной шпильке М12х1.75
Исполнение с двумя отверстиями
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН трансформатора 250 кВа
Номинальный ток (Aмпер): 400 A
Артикул: ZK002E
Производитель: НПО ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный (аппаратный) зажим на трансформатора ТМ(Г) 250 кВа — к стандартной шпильке М16х2 или М16х1,5
Исполнение с двумя отверстиями (массивный зажим)
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН трансформатора 400 кВА
Номинальный ток (Aмпер): 630 A
Артикул: ZK003E
Производитель: НПО ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный (аппаратный) зажим на трансформатора ТМ(Г) 400 кВа — к стандартной шпильке М20х1,5 или М20х2,5.
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН трансформатора 630 кВА
Номинальный ток (Aмпер): 1000 A
Артикул: ZK004E
Производитель: НПО ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный (аппаратный) зажим на трансформатора 630 кВа — к стандартной шпильке М27х1,5 или М27х2 или М30х2.
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН к ТМГ 630 М27х1.5 или М27х2

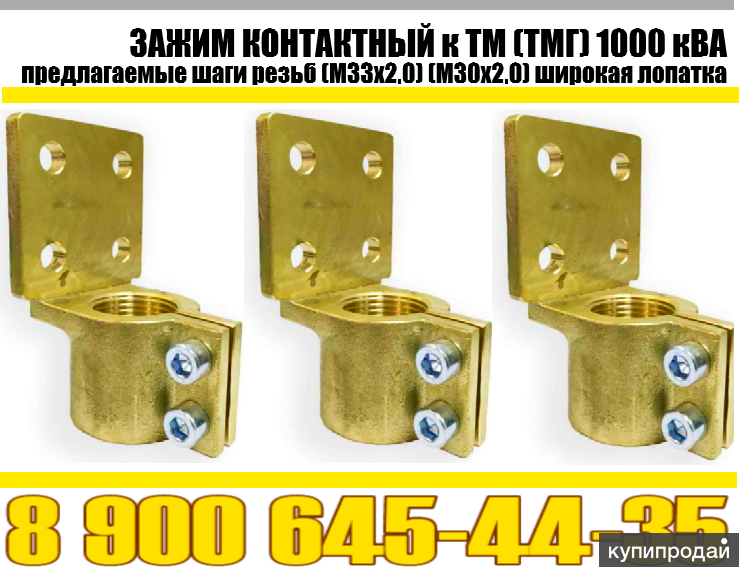

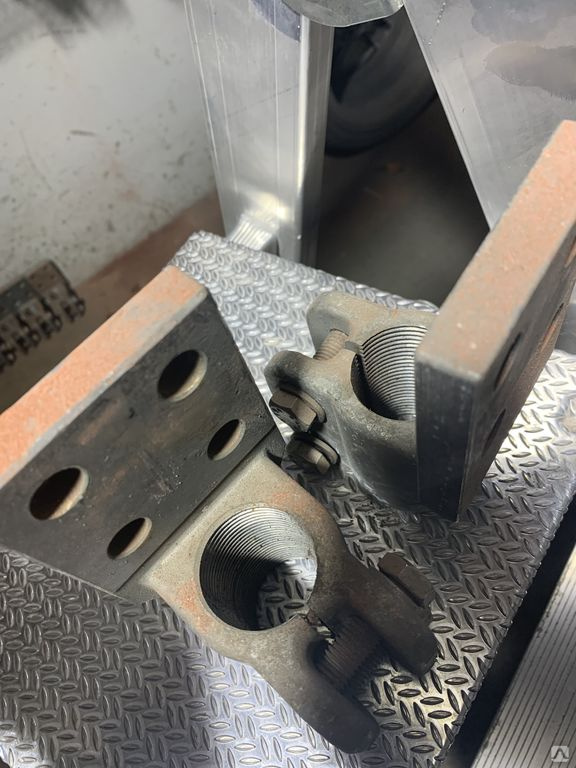

Зажим контактный НН трансформатора 1000 кВА
Номинальный ток (Aмпер): 1600 A
Артикул: ZK005E
Производитель: ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный (аппаратный) зажим на трансформатора 1000 кВа — к стандартной шпильке М33х2.
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН трансформатора 1250 кВА
Номинальный ток (Aмпер): 2000А
Производитель: ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный (аппаратный) зажим на трансформатора 1250 кВа — к стандартной шпильке М33, М42, М48
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН трансформатора 1600 кВА
Номинальный ток (Aмпер): 2500А
Артикул: ZK006E
Производитель: ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный (аппаратный) зажим на трансформатора 1600 кВа — к стандартной шпильке М42 (шаг резьбы может быть 3.0 или 2.0) или шпильке М48х3
Возможно изготовить зажимы контактные НН трансформатора других размеров присоединения к шине и с покрытием О-Ви (олово-висмут)
Зажим контактный НН трансформатора М48*3 или М48*2
Номинальный ток (Aмпер): 3100 A
Производитель: ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный зажим на трансформатора 2000 кВа — к стандартной шпильке М48х3.
0 или М42х3.0
Возможно изготовление других размеров присоединения (диаметр и шаг резьбы) к шпильке ввода НН
Зажим контактный НН трансформатора 2500 кВА
Номинальный ток (Aмпер): 3550 A
Производитель: ЭнергоКомплект
Доступность: В НАЛИЧИИ!
Контактный зажим на трансформатора 2500 кВа — к стандартной шпильке М48х3.0 или М48х2.0
Возможно изготовление других размеров присоединения к шине
← ctrl предыдущая следующая ctrl →
Страницы: 1 2
Купить Зажимы контактные НН трансформатора ТМГ, ТМ, ТМЗ, ТМФ , вы можете обратившись к менеджеру:
- по телефону: +7(8352) 37-91-22
- по e-mail: [email protected]
- оформить заявку
