Затвор дисковый Kvant Межфланцевые чугунные EPDM Ду40-600 Ру16 чугун в г. Москва
Порядок разборки и сборки дисковых поворотных затворов Kvant.
При разборке и сборке затвора обязательно следует соблюдать правила безопасности и предохранять от повреждений уплотнительную манжету и диск.
Разборка затвора производится в следующем порядке:
- Поворот диска в открытое положение;
- При наличии приводных установок (рукоятки, ручные редуктора, электро-, пневмо-, гидроприводы), необходимо снять их в установленном порядке;
- Удаление штифта крепления диска к валу;
- Прокрутка вала вокруг своей оси и извлечение его из диска. В случае необходимости извлечь
- вал и из корпуса затвора вместе с подшипниковой втулкой и уплотнительными кольцами;
- Извлечение диска из уплотнительной манжеты;
- Удаление уплотнительной манжеты.
Для сборки затворов поворотных Kvant необходимо произвести все те же вышеописанные операции, но в обратном порядке.
Особое внимание следует обратить на следующее:
- Перед сборкой полная очистка всех деталей, для облегчения сборки произвести обработку вала, диска и уплотнительной манжеты силиконовым спреем;
- При правильной установке уплотнительной манжеты отверстия в уплотнении и в корпусе дискового затвора совпадают;
- Для облегчения сборки диск затвора и вал должны быть установлены в положение «открыто»;
- Установка подшипниковых втулок и кольцевых уплотнений;
- Для проверки правильности сборки и работоспособности затвора, необходимо закрыть и открыть поворотный затвор при помощи ключа.

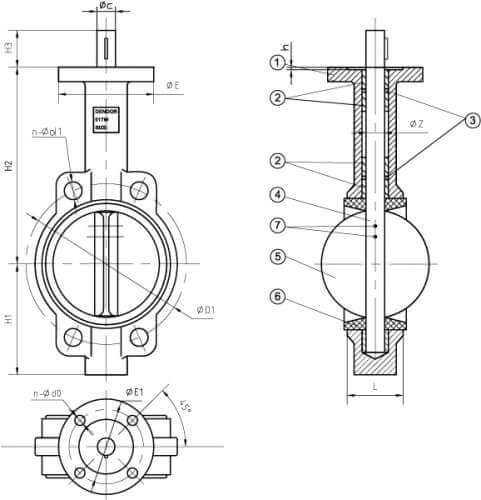

Габаритные размеры:
|
Диапазон применения затворов Kvant Ду40-Ду600 в зависимости от используемой уплотнительной манжеты:
| Наименование | Диапазон температур | Область применения | Свойства резиновой смеси уплотнения |
| EPDM | от — 25°C до + 110°C (кратковременно до + 120°C) | Вода, морская вода, пар, сжатый воздух, спирты, щелочи, абразивные субстанции, неорганические кислоты не высокой концентрации, каустическая сода. | Отличные механические свойства материала (стирание). Устойчивость к длительным воздействиям ультрафиолета и озона. |
| NBR | от — 20°C до + 100°C (кратковременно до + 120°C) | Вода, гликоль, щелочи, нефть и нефтепродукты, животные жиры, минеральные и растительные масла. | Устойчивость материала к воздействию минеральных масел, определенных углеводородов и растворителей. |
| VITON | от — 20°C до + 200°C (кратковременно до + 250°C) | Горячий воздух или пар, высококонцентрированные неорганические и органические кислоты. Бензолы, бензин и дизельное топливо. Растворители (кроме ацетона!), щелочи. | Высокоустойчивость материала к жаре и свету. Подходит для гидравлических жидкостей, едких сред, горючих веществ, газов и углеводородов. |
dn.ru
Затвор дисковый KVANT /Затвор дисковый КВАНТ / +7 (499) 501-88-51
Затвор дисковый KVANT
Затворы дисковые поворотные KVANT (Квант) предназначены для эксплуатации в технологических системах холодного и горячего водоснабжения, цехов химводоподготовки ТЭС, ТЭЦ, ГРЭС и котельных, на линиях, транспортирующих агрессивные среды, кроме кристаллизующихся и полимеризующихся сред, нефтепродукты, газообразные рабочие среды, пищевые продукты.
Затворы дисковые поворотные KVANT (Квант) изготавливаются с различными видами управления:
Затвор дисковый поворотный KVANT (Квант) с рукояткой Затвор дисковый поворотный KVANT (Квант) с редуктором Затвор дисковый поворотный KVANT (Квант) с электроприводом
Установочное положение затворов KVANT (Квант) на трубопроводе – любое. Рекомендуется на пульпообразных рабочих средах и затворы KVANT (Квант) DN более 300 мм на трубопроводе устанавливать осью поворота диска горизонтально.
Герметичность затвора KVANT (Квант) – без видимых протечек, класс А по ГОСТ 9544-93.
Коэффициент гидравлического сопротивления затвора KVANT (Квант) не более 1,0 при полностью открытом затворе.
Направление движения рабочей среды затвора KVANT (Квант) – двустороннее.
Присоединение к трубопроводу затвора KVANT (Квант) — межфланцевое. При межфланцевом присоединении затвор устанавливается между фланцами, приваренными к трубопроводу. Присоединительные размеры фланцев по ГОСТ12815-80 на РN 1,0 МПа, исполнение 1- для затворов на PN 0,6 и 1,0 МПа; и на РN 1,6 МПа, исполнение 1- для затворов на PN 1,6 МПа. Рекомендуется применять фланцы по ГОСТ12821-80.
Затворы KVANT (Квант) изготавливаются для условий эксплуатации:
— климатические исполнения У, Т категории 1, 2, 3, 4, 5 по ГОСТ 15150
— относительная влажность – до 98% при температуре 25ºС
— окружающая атмосфера – «промышленная».
Конструкция межфланцевого затвора KVANT (Квант) исключает необходимость применения дополнительных уплотнений по фланцам.
Наименование | Ду | Ру | Тип привода | Масса, кг |
| |
|
| |||||
| Затвор дисковый ЗПД KVANT | 40 | 16 | рычаг | 2,3 | ||
| Затвор дисковый ЗПД KVANT | 40 | 16 | редуктор | 7,5 | ||
| Затвор дисковый ЗПД KVANT | 50 | 16 | рычаг | 2,5 | ||
| Затвор дисковый ЗПД KVANT | 50 | 16 | редуктор | 7,7 | ||
| Затвор дисковый ЗПД KVANT | 65 | 16 | рычаг | 3,2 | ||
| Затвор дисковый ЗПД KVANT | 65 | 16 | редуктор | 8,4 | ||
| Затвор дисковый ЗПД KVANT | 80 | 16 | рычаг | 3,6 | ||
| Затвор дисковый ЗПД KVANT | 80 | 16 | редуктор | 8,8 | ||
| Затвор дисковый ЗПД KVANT | 100 | 16 | рычаг | 4,9 | ||
| Затвор дисковый ЗПД KVANT | 100 | 16 | редуктор | 10,1 | ||
| Затвор дисковый ЗПД KVANT | 125 | 16 | рычаг | 7 | ||
| Затвор дисковый ЗПД KVANT | 125 | 16 | редуктор | 12,2 | ||
| Затвор дисковый ЗПД KVANT | 150 | 16 | рычаг | 7,8 | ||
| Затвор дисковый ЗПД KVANT | 150 | 16 | редуктор | 13 | ||
| Затвор дисковый ЗПД KVANT | 200 | 16 | рычаг | 13,2 | ||
| Затвор дисковый ЗПД KVANT | 200 | 16 | редуктор | 26,2 | ||
| Затвор дисковый ЗПД KVANT | 250 | 16 | рычаг | 19,2 | ||
| Затвор дисковый ЗПД KVANT | 250 | 16 | редуктор | 32,2 | ||
| Затвор дисковый ЗПД KVANT | 300 | 16 | рычаг | 32,5 | ||
| Затвор дисковый ЗПД KVANT | 300 | 16 | редуктор | 47,5 | ||
| Затвор дисковый ЗПД KVANT | 350 | 10 | редуктор | 56,3 | ||
| Затвор дисковый ЗПД KVANT | 400 | 10 | редуктор | 117,9 | ||
| Затвор дисковый ЗПД KVANT | 450 | 10 | редуктор | 135,9 | ||
| Затвор дисковый ЗПД KVANT | 500 | 10 | редуктор | 184,9 | ||
| Затвор дисковый ЗПД KVANT | 600 | 10 | редуктор | 260,4 | ||
| Затвор дисковый ЗПД KVANT | 700 | 10 | редуктор | 408 | ||
| Затвор дисковый ЗПД KVANT | 800 | 10 | редуктор | 492 | ||
| Затвор дисковый ЗПД KVANT | 1000 | 10 | редуктор | 1022 | ||
ВВОДИТЬ МЕЖФЛАНЦЕВЫЕ УПЛОТНЕНИЯ НЕ ДОПУСКАЕТСЯ.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПРИВАРКУ ФЛАНЦЕВ К ТРУБОПРОВОДУ, КОГДА ЗАТВОР ПОСАЖЕН МЕЖДУ ФЛАНЦАМИ, Т.К. МОГУТ ИМЕТЬ МЕСТО ПОВРЕЖДЕНИЯ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ МАНЖЕТЫ ОТ ВЫСОКОЙ ТЕМПЕРАТУРЫ.
armtek-msk.ru

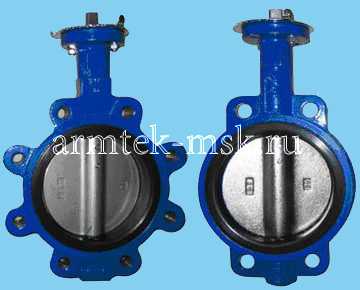

Затворы межфланцевые дисковые поворотные Kvant
Затворы межфланцевые дисковые поворотные Kvant предназначены для установки на трубопроводе в качестве запорного и условно-регулирующего устройства. Рабочая среда: холодная и горячая вода, чистая и соленая вода, масла и нефтепродукты, сыпучие материалы, сжатый воздух.
DN 50-1200
PN 10-16
Tраб от -15°C до +120°C
Tмакс +120°C
- Тип: Затворы межфланцевые дисковые поворотные Kvant
- Корпус: Сталь, чугун
- Диск: Сталь, чугун
- Уплотнение: EPDM
- Тип соединения: межфланцевый.
- Тип управления: ручное управление, редуктор.
Чтобы купить Затворы межфланцевые дисковые поворотные Kvant нужно просто позвонить по номеру 8-800 707-76-48, написать запрос на электронную почту или воспользоваться формой заявки на сайте. Мы работаем напрямую с заводом, что положительно влияет на цену для наших заказчиков. Имеются все необходимые сертификаты, тех. паспорта и свидетельства об изготовлении.
Если Вам нужна консультация, наши менеджеры всегда помогут в подборе. Проконсультируют по техническим характеристикам, по типу присоединения, приемлемой цене и выгодной доставке.
Для заказчиков из всех регионов России, СНГ и Таможенного Союза, осуществляется выгодная комплектация строительных материалов.
Заказчикам из регионов Сибири, Дальнего Востока, Крыма и Севастополя мы подберем особые условия — свяжитесь с нами, и получите выгодное коммерческое предложение уже сегодня!Узнать точную цену на Затворы межфланцевые дисковые поворотные Kvant Вы можете по телефону 8-800 707-76-48 или по электронной почте [email protected]
Технические характеристики затворов Kvant:
| DN | A | B | D1 | D2 | D3 | Вес, кг. |
| 50 | 120 | 83 | 165 | 125 | 99 | 6,8 |
| 65 | 130 | 93 | 185 | 145 | 118 | 8,6 |
| 80 | 145 | 100 | 200 | 160 | 132 | 9,7 |
| 100 | 155 | 114 | 220 | 180 | 156 | 13,2 |
| 125 | 170 | 125 | 250 | 210 | 184 | 18,2 |
| 150 | 190 | 143 | 285 | 240 | 211 | 21,7 |
| 200 | 205 | 170 | 340 | 295 | 266 | 31,8 |
| 250 | 235 | 198 | 395 | 350 | 319 | 43,5 |
| 300 | 280 | 223 | 445 | 400 | 370 | 43,5 |
| 350 | 310 | 270 | 505 | 460 | 429 | 81,6 |
| 400 | 340 | 300 | 565 | 515 | 480 | 105,7 |
| 450 | 375 | 340 | 615 | 565 | 530 | 128 |
| 500 | 430 | 355 | 670 | 620 | 582 | 165 |
| 600 | 500 | 410 | 780 | 725 | 682 | 235 |
| 700 | 560 | 478 | 895 | 840 | 794 | 338 |
| 800 | 620 | 529 | 1015 | 950 | 901 | 475 |
| 900 | 665 | 584 | 1115 | 1050 | 1001 | 595 |
| 1000 | 735 | 657 | 1230 | 1160 | 1112 | 793 |
| 1200 | 917 | 799 | 1455 | 1380 | 1328 | 1290 |
Дополнительные характеристики затворов Kvant:
| L | D4 | f | E | n*m |
| 108 | 65 | 3 | 32 | 22.1 |
| 112 | 65 | 3 | 32 | 32.5 |
| 114 | 65 | 3 | 32 | 49.4 |
| 127 | 90 | 3 | 32 | 72.8 |
| 140 | 90 | 3 | 32 | 117 |
| 140 | 90 | 3 | 32 | 161.2 |
| 152 | 125 | 3 | 45 | 302.9 |
| 165 | 125 | 3 | 45 | 509.6 |
| 178 | 125 | 4 | 45 | 728 |
| 190 | 125 | 4 | 45 | 956.8 |
| 216 | 175 | 4 | 51 | 1314.3 |
| 222 | 175 | 4 | 51 | 1761.5 |
| 229 | 210 | 4 | 57 | 2349.1 |
| 267 | 210 | 5 | 70 | 3672.5 |
| 292 | 300 | 5 | 82 | 5733 |
| 318 | 300 | 5 | 82 | 7555.6 |
| 330 | 350 | 5 | 118 | 9219.6 |
| 410 | 350 | 5 | 142 | 13759.2 |
| 470 | 415 | 5 | 150 | 22015.5 |

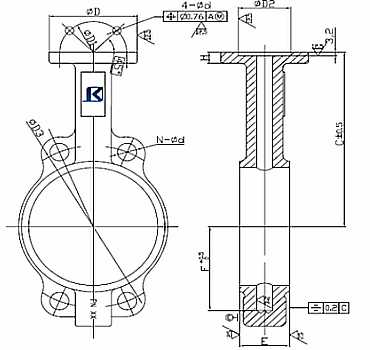

Схема затворов Kvant:
www.mailsk.ru
Затвор дисковый поворотный Kvant Ду100 имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод. | ||||||||||||||||||||||
| ||||||||||||||||||||||
Размеры:
Материалы
|  | |||||||||||||||||||||
Рукоятка для затворов дисковых Kvant Ду 40 — Ду 300 | ||||||||||||||||||||||
Установка и техническое обсдуживание затворов Kvant:
| ||||||||||||||||||||||
dn.ru
Затвор дисковый поворотный Kvant Ду150 имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод. | ||||||||||||||||||||||
| ||||||||||||||||||||||
Размеры:
Материалы
|  | |||||||||||||||||||||
Рукоятка для затворов дисковых Kvant Ду 40 — Ду 300 | ||||||||||||||||||||||
Установка и техническое обсдуживание затворов Kvant:
| ||||||||||||||||||||||
dn.ru
Дисковые затворы Квант — ВолгаПромЭксперт
Механизм представляющий собой изделие из стали и имеющий запорный механизм по типу закрытия прохождения через него воды или другой жидкости посредством движения диска в перпендикулярном
направлении от направления движения жидкости называется – затвор дисковый Квант.
Затворы дисковые Квант пользуются популярностью в проектировании различных коммуникаций. Такого типа затворы могут использоваться как в качестве запорных механизмов с выполнением
регулирующих функций. В практике существует большое разнообразие затворов, но самыми популярными являются поворотные и шиберые ножевые затворы. В дисковых затворах Квант применяются
в качестве запирающей конструкции стальные диски, а в шиберных используется так называемый нож который изготавливается из высокотехнологичной прочной стали, для предотвращения аварийной ситуации при
его заклинивании. Использование ножевых затворов возможно для регулирования движения потока сыпучих сред.
Дисковые Квант затворы () имеют высокую прочность и стойкость к различным средам. Применяются они в различных коммуникационных каналах где в качестве текучей среды
используется следущие материалы:
- холодная и горячая вода
- сточные воды
- пары низкого давления
- разнообразные неагрессивные газообразные среды
- непищевые животные и растительные жиры
- нефтепродукты
- природный газ •
- агрессивные химические
- промышленные абразивные и сыпучие среды
- пищевые текучие и абразивные среды
Затворы дисковые Квант относятся к класу ремонтируемых механизмов и имеют следующие технические характеристики:
- Рабочее давление: PN 4, PN 6, PN 10, PN 16
- Температура рабочей среды: до +160 °С
- Класс герметичности: ГОСТ9544-93, класс герметичности А,
- Присоединение к трубопроводу: бесфланцевое, стяжное, между фланцами трубопровода для межфланцевых затворов или фланцевое для фланцевых затворов.
- Присоединительные фланцы: ГОСТ12820-80 или ГОСТ12821-80
- С присоединительными размерами: ГОСТ12815-80
- Установочное положение на трубопроводе: любое
- Направление подачи среды: любое
- Коэффициент гидравлического сопротивления: в положении открыто не более 1,0
