Наточить ножовку по дереву не сложно, если знать как это сделать

Несмотря на разнообразие электроинструмента для обработки дерева, ручные ножовки по-прежнему популярны среди домашних мастеров. Преимущества очевидны – невысокая стоимость, компактные размеры и моментальная готовность к работе (особенно, если нет источника электроэнергии).

Любой режущий и пилящий инструмент должен быть острым, от этого зависит не только эффективность работы, но и безопасность. Прилагая большие усилия при работе тупым инструментом, вы можете потерять контроль и нанести себе травму. К тому же, качество среза, сделанного острой ножовкой, будет выше.

Чтобы понять, как правильно наточить ножовку по дереву, разберем устройство популярного инструмента:

Казалось бы, чего проще – стальная полоса с нарезанными зубьями. Однако каждая конструкция разрабатывается индивидуально, форма и расположение режущих элементов зависят от типа дерева.

Важно! Общий принцип для всех типов ножовок – ширина реза должна быть больше, чем толщина полотна.

Если не соблюдать это правило – инструмент будет заклинивать в разрезе по мере углубления в материал. Значит, как минимум необходимо развести зубья у ножовки. Режущая кромка также имеет особенности – причем это напрямую зависит от твердости дерева и способа распила.

Классификация ножовок

    1. Длина полотна. От этой величины зависит комфортность работы (вы совершаете меньшее количество возвратно-поступательных движений), и зубья на длинной ножовке забиваются не так интенсивно. Общее правило – полотно для ножовки по дереву должно быть в два раза длиннее размера заготовки

    1. Размер зуба. От этого параметра зависит скорость и качество распила. Причем критерии взаимоисключающие. Ножовка с мелким зубом дает качественный и чистый рез, однако скорость ниже и усилий прилагается больше. Крупный зуб пилит быстрее и легче, но края среза будут «рваными» и шероховатыми. В параметрах размер зуба указан в «TPI», цифра означает количество кромок на 1 дюйм. Чем выше значение – тем мельче зубья

    1. Форма зуба. Этот параметр определяет направление реза (вдоль или поперек волокон), тип древесины, и вектор прилагаемого усилия (от себя или на себя). Разумеется, существуют универсальные полотна. Правильная заточка ножовки выполняется в соответствии с формой зуба

  1. Тип стали полотна. Классификация материала – это отдельная тема, нас интересует способ обработки. Полотно может быть каленым, не каленым и комбинированным. В последнем случае закаливаются только зубья. Это можно определить по оттенку металла – каленая сталь более темная.

Важно! Заточка ножовки с калеными зубьями невозможна.

Этот «недостаток» компенсируется медленным процессом затупления. Если вам не попадется гвоздь или твердый сучок – каленое полотно прослужит долго. Правда и цена соответствующая.

Заточка ножовки по дереву своими руками

[note]Внимание! Заточка ножовки начинается с разводки зубьев.[/note]

Если в инструкции к полотну не указаны точные параметры, разводка делается по общим правилам:
Вылет режущей кромки по ширине должен составлять 1,5 – 2 толщины полотна. Более широкую разводку делают для мокрой древесины, или в случае распила вдоль волокон. Если при обработке такой древесины ширина зубьев будет небольшой, полотно заклинит в разрезе.

И напротив, при широкой разводке, обрабатывать нормальную древесину поперек волокон будет неудобно. Рез получится неровным, и вам придется прикладывать больше усилий для прохода пилы.

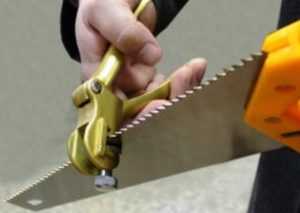

Существуют удобные приспособления для разводки зубьев, при помощи которых можно за несколько минут выправить длинное полотно. Однако такие клещи стоят дорого.

Большинство домашних мастеров по старинке пользуются традиционными разводными пластинами, с ручной настройкой и упором.

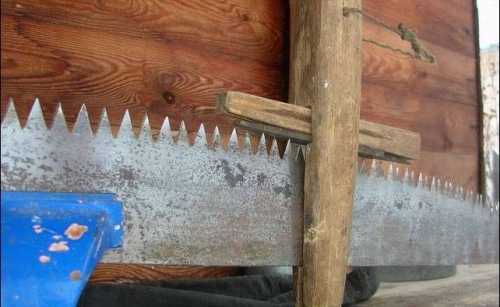

Полотно зажимается в тиски, или прижимается к верстаку с помощью длинного бруска и струбцин. Зубья ровняются через один, сначала одна сторона, затем другая.

Важно! Зубья нельзя гнуть у основания, можно отломать резец. Изгиб начинается с середины треугольника.

Затем необходимо выровнять высоту режущих кромок. Для этого на мягкую ровную доску кладется лист бумаги, и к нему вертикально прижимается полотно (режущей частью). По отпечатку будет видно, какие зубья имеют разную высоту.

Заточка ножовки по дереву своими руками видео от мастера handyMEN

Желательно подогнать размер под один уровень, иначе вам придется прилагать больше усилий при распиле. Разумеется, если один-два зуба сточены сильнее, ровнять остальные под эту высоту неразумно. Если же большинство резцов в разнобой – надо максимально уравнять их размеры.

После выравнивания можно начинать точить ножовку по дереву. Легче всего обслуживается ножовка с крупным зубом. Для заточки можно использовать напильник с мелкой насечкой и обычные тиски.

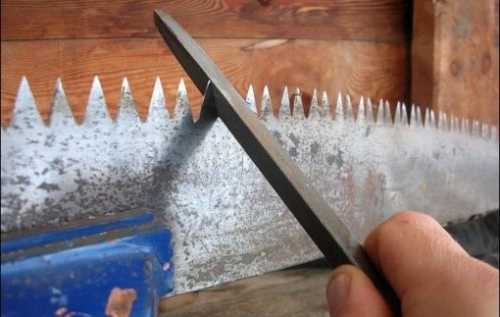

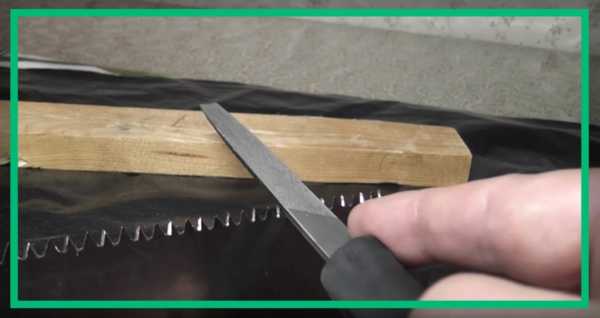

Как правильно наточить ножовку напильником

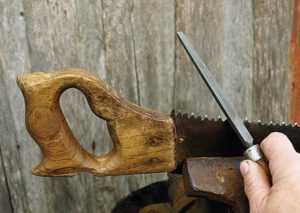

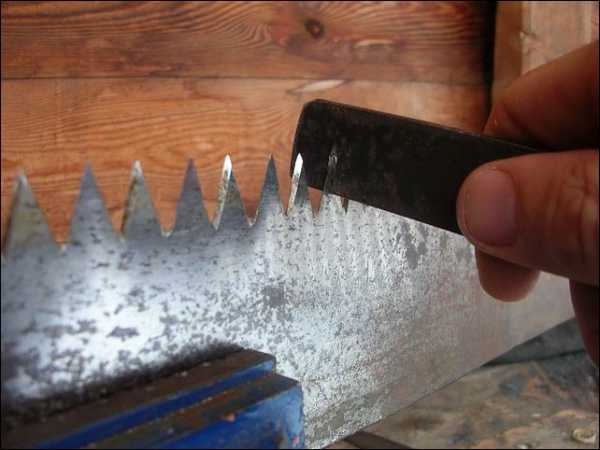

Инструмент удерживается по отношению к зубу под углом 60°-75°. Сначала проходятся четные резцы, чтобы не менять положение руки. Затем полотно разворачивается на 180°, и процедура повторяется для нечетных зубьев. Издревле крупные пилы для заготовки дров именно так и затачивали. Настоящие мастера делали это «на глазок» с высоким качеством.

Пилу для черновой работы можно заточить и таким способом. А вот инструмент для столярной и плотницкой работы требует большей аккуратности. Далеко не каждый может позволить себе купить станок для заточки ножовок. При наличии компактного наждака, можно изготовить самодельную станину, которая будет работать не хуже заводской.

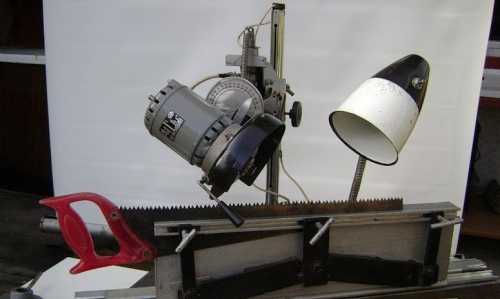

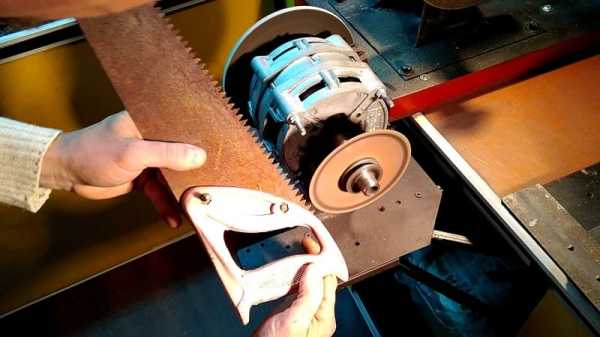

Можно затачивать ножовку с помощью болгарки. Электроинструмент закрепляется под определенным углом к верстаку. Ножовка двигается вручную по направляющим, чтобы каждый зуб подводился к наждачному диску в одной и той же плоскости. Ставится ограничитель глубины заточки.

Принцип такой же, как при ручной заточке. Сначала проходятся четные зубья, затем полотно разворачивается и обрабатывается нечетный ряд.

[note]Внимание! Если у вас возникла необходимость подровнять высоту резцов – приспособление из болгарки позволит сделать это быстро и точно.[/note]

Такие машинки пригодятся в случае, когда вы регулярно тупите инструмент, выполняя большое строительство или ремонт деревянных изделий. Если вопрос «как заточить пилу» возникает один-два раза в год – воспользуйтесь более простым приспособлением. В продаже имеются различные направляющие для напильника или надфиля, позволяющие удерживать его под заданным углом.

Особенно полезно такое устройство для заточки компактных полотен, когда ошибка на пару градусов приводит к порче инструмента. Если вы хотите сэкономить еще больше – направляющую можно изготовить самостоятельно.

Общий принцип показан на рисунке.

Полотно фиксируется под определенным углом, для напильника или надфиля устанавливается ограничитель параллельно верстаку, и поочередно на каждый зуб приходится 2-3 прохода. Затем разворот полотна (не меняя угол направляющей), и проход второй стороны. Преимущество подобных приспособлений – на них можно и разводить и точить зубья.

Опять же, подобные устройства подходят для простых ножовок, с традиционной формой резцов.

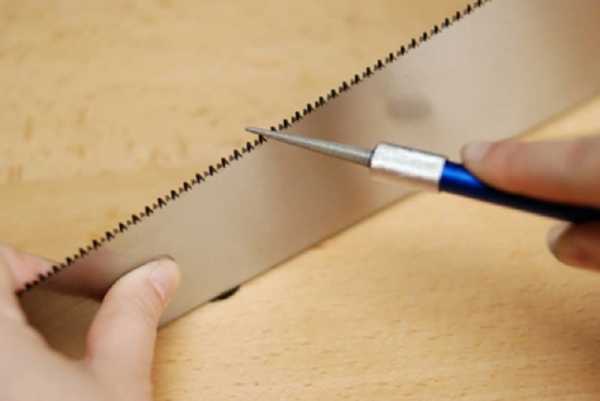

А как затачивать экзотические инструменты, например, японские ручные ножовки по дереву?

У восточных инструментов по дереву, рабочей стороной является та, что направлена в сторону работника.

Зубья разведены минимально, и заточка производится с трех сторон. Принцип обработки такой же, как у традиционных полотен, но разворот на станке нужно будет делать несколько раз, закрепляя инструмент под разными углами.

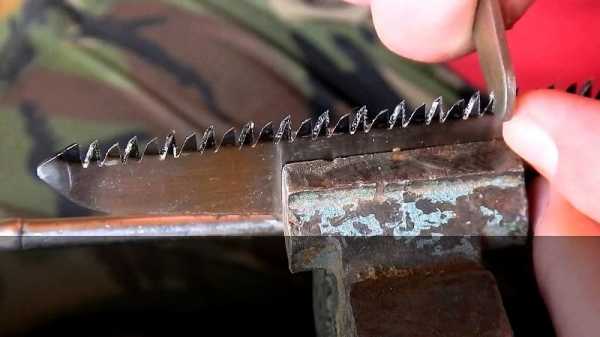

Заточка проводится плоским надфилем, после грубой обработки каждый зуб доводится так называемым «бархатным» инструментом.

Несколько видео примеров как точить японскую пилу

Быстрая заточка с помощью полировочного валика

Заточка надфилем. Утомительно но эффективно

Общие правила ручной заточки:

  • Применение качественных напильников (надфилей). Комплект должен использоваться только для обработки ножовок
  • На каждый зуб производится одинаковое количество проходов, даже если вам показалось, что один из резцов недостаточно обработан
  • Не меняйте руку и угол напильника, пока не пройдете одну сторону. Не вращайте инструмент – проход каждой стороны выполняется одной гранью
  • Движение должно быть только в одну сторону – от себя. Никаких возвратно-поступательных проходов
  • Заточенная поверхность должна быть матовой. Если вы увидели гладкий блеск на грани зуба – значит повторите обработку
  • Видимые заусенцы устраняются надфилем с «бархатной» насечкой.

Итог: обработка инструмента своими руками – не такое сложное занятие. При соблюдении общих правил, и наличии приспособлений, вы сможете сэкономить на покупке новой пилы.

Все подробности заточки ножовки своими руками в этом видео материале.

obinstrumente.ru

Как заточить ножовку по дереву: общие требования

Ножовка (пила) по дереву есть практически в любом доме. Она является одним из самых распространенных инструментов. Уже в детстве любой человек знакомится с ней. Сразу возникает вопрос, как заточить ножовку по дереву.

Каленые зубья ножовки заточке не подлежат.

При различных операциях с деревянными изделиями активно используется ножовка. Со временем режущая поверхность затупляется и пилить дерево становится тяжелее. Даже очень простое распиливание доски требует продолжительного времени и немалых усилий. В этом случае нет другого выхода, как заточить ножовку по дереву.

Особенности ножовки по дереву

Форма зубьев пилы для резки древесины.

Ножовка по дереву представляет собой пилу, выполненную в виде стального полотна, одна из кромок которого выполняет функция резания. Режущим элементом любой ножовки является ряд зубьев, нарезанных на кромке полотна под определенным углом. По размеру различают крупные, средние и мелкие зубья. Они имеют следующие параметры: крупные — нарезаются в количестве 3-6 штук на 1 дюйм при шаге 4-8 мм; мелкие — с шагом 2-2,5 мм; средние — с шагом 3-3,5 мм.

В зависимости от назначения ножовки форма зубьев может быть различной. При пилении древесины поперек волокон (поперечная ножовка) режущие элементы должны быть в виде равнобедренного треугольника с углом в вершине порядка 40º для мягких древесин и 50-60º для твердых. Зубья в этом случае располагаются вертикально. Для распиливания древесины в продольном направлении используется ножовка с наклоненными режущими элементами (продольная ножовка). Угол отклонения от перпендикуляра составляет 10-20º. При распиливании древесины в обоих направлениях можно использовать ножовку смешанного типа с наклоном режущих элементов не более 10º.

Для устранения эффекта заклинивания полотна при пилении на режущей кромке выполнена разводка. Она достигается поочередным наклоном зубьев в разные стороны. Ширина разводки (ширина ножовки по внешней поверхности разведенных зубьев) должна превышать толщину стального полотна в 1,5-2 раза. Все зубья по боковым кромкам заточены односторонне. Угол заточки составляет 60-75º. Вершина заострена.

Вернуться к оглавлению

Необходимость заточки ножовки

Схема заточки поперечной пилы.

В процессе эксплуатации ножовки режущая кромка полотна подвергается износу. Во-первых, округляется заостренная вершина зуба. Во-вторых, боковые режущие кромки зубьев притупляются и частично теряют свою функцию. Износ может быть равномерным и проявляться на всех зубьях, но возможен и локальный, затрагивающий только некоторые из зубьев. Кроме того, со временем изменяются параметры разводки зубьев. Некоторые из них могут увеличить угол наклона и этим тормозят пиление. Чаще наблюдается уменьшение ширины разводки, что ведет к подклиниванию полотна при пилении.

Момент, когда необходимо наточить ножовку по дереву, определяется практическим путем. Прежде всего, пиление становится тяжелым процессом, требующим приложения больших усилий. Сложно сделать распил древесины перпендикулярно. При пилении полотно трудно удерживать по линии — оно начинает ходить в разные стороны. Ощущается частое заклинивание полотна ножовки. Опытный работник может определить износ режущей кромки по изменению цвета зубьев и звуку, возникающему при пилении. Все это говорит о том, что настало время точить ножовку.

Вернуться к оглавлению

Требования к разводке зубьев ножовки

Разводка и шаблон для проверки правильности разведения пилы: а – разводка; б – шаблон: 1 – Выступ; 2 – Гайка установочного винта; 3 – Полотно пилы; 4 – Пластинка; 5 – Пружина.

Разводка ножовки устанавливает общую ширину режущей части, определяя ширину пропила. В свою очередь, чем шире пропил, тем легче (без излишнего трения) перемещение полотна при пилении, но при этом увеличивается трудоемкость пиления, за счет большего объема выборки древесины. Исходя из практических соображений, установлено, что оптимальная ширина разводки должна превышать толщину полотна ножовки в 1,5-2 раза при пилении твердой древесины и в 2-3 раза для мягких пород. При распространенной толщине полотна в 1 мм, разводка зубьев в одну сторону должна составлять 0,25-0,5 мм в первом случае и 0,5-1 мм — во втором.

Качество разводки существенно влияет на процесс пиления. Все зубья должны быть поочередно отогнуты в разные стороны на равную величину. Если некоторые из них будут отогнуты на больший угол, чем другие, то они будут препятствовать перемещению полотна и быстрее изнашиваться. При уменьшении ширины разводки, ширина пропила не позволит свободно перемещаться полотну, что также затруднит пиление.

Важно: гнуть зубья в сторону их основании нельзя, так как это может привести к их разрушению, изгиб зуба производится в его средней части.

Вернуться к оглавлению

Разводка зубьев

Чтобы зуб при разводке не сломался, не отгибайте его целиком.

Перед проведением заточки режущего элемента необходимо проверить и поправить разводку зубьев. Качество разводки проверяют визуально и путем замера ширины разводки.

Разведение зубьев ножовки производится при помощи специального инструмента — разводки. Элементарная разводка представляет собой небольшую металлическую пластину с ручкой. В пластине делается прорезь, шириной немного большей толщины полотна ножовки. Для повышения качества разведения следует использовать разводку с упором, которая с помощью гайки-барашка и винта выставляется на нужном расстоянии и, таким образом, контролирует величину изгиба.

Само разведение зубьев производится в следующей последовательности. Пила зажимается в тиски, так чтобы над губками тисков находились только зубья. Они поочередно захватываются в прорезь разводки и изгибаются в средней части на заданный угол в нужную сторону. При использовании разводки с упором вначале производится изгиб зубьев в одну сторону. Затем упор переставляется, и изгибается другая группа в противоположную сторону. Изгиб зуба производится плавным движением.

Качество разводки зубьев проверяется визуально и при помощи измерения штангенциркулем. Для проверки отсутствия излишнего изгиба отдельных элементов рекомендуется простое испытание. Пила после разводки протягивается между губками тисков, раздвинутыми на ширину, равную ширине разводки. Излишний изгиб зуба не позволит переместить полотно.

Вернуться к оглавлению

Выравнивание высоты звеньев

Если зубья ножовки имеют разную высоту, то при пилении они воспринимают нагрузку неравномерно. Это увеличивает износ более высоких элементов и снижает функциональную способность ножовки, так как заниженные зубья практически не участвуют в процессе пиления.

Проверить и выправить высоту режущих элементов целесообразно до заточки ножовки. Самый простой способ проверки заключается в следующем. Пила плотно прижимается к листу бумаги, уложенному на ровной, гладкой поверхности. Профиль отпечатывается на бумаге, и проявляется видимое расположение, по которому можно сравнить размеры зубьев. Если выявляются зубья с увеличенной высотой по сравнению с другими, то пила зажимается в тиски, и с помощью плоского напильника они укорачиваются.

Вернуться к оглавлению

Общие требования к заточке

Для заточки зубьев продольной пилы используют надфили или ромбические напильники.

Заточка ножовки производится при помощи приспособления, позволяющего надежно фиксировать пилу под углом в 45 и 90º к поверхности стола. Само приспособление должно быть хорошо закреплено на рабочем столе. Рабочее место требует хорошего освещения.

Можно рекомендовать следующую конструкцию самодельного устройства. На деревянной основе размером 20х55 см толщиной не менее 20 мм закрепляются два прямоугольных треугольника (с углом в 45º) из металлической полосы (например, размером 20х3 мм). На треугольники устанавливается опорная деревянная пластина размером 15х40 см толщиной не менее 15 мм. К опорной пластине через шарниры снизу присоединяется прижимная деревянная пластина того же размера. Фиксация опорной пластины при зажиме пилы производится при помощи болтов с барашками. При установке угла в 45º опорная пластина крепится к наклонной полосе треугольника, а при установке угла в 90º — к вертикальной.

В качестве точил используются напильники разной формы и с разной насечкой. Напильники должны иметь четкий рельеф насечки. При заточке движения напильника должны быть плавными. Снятие металла производится при перемещении напильника только от себя.

Вернуться к оглавлению

Заточка зубьев ножовки по дереву

Схема устройства приспособления для заточки пилы.

При заточке зубьев полотно ножовки по дереву закрепляется между пластинами устройства так, чтобы зубья выступали над пластиной на высоту 15-20 мм. Правила заточки для разного типа пил отличаются.

При заточке поперечной ножовки полотно устанавливается под углом в 45º. Заточка производится напильником трехгранного типа с углом при вершине 60º. Напильник направляется на зуб под углом в 60-75º. Вначале затачиваются левые грани дальних зубов (нечетных) несколькими движениями напильника. Затем ножовка переворачивается, и затачиваются левые грани четных режущих элементов. При заточке должны получиться острые боковые кромки и острая вершина.

При заточке продольной ножовки по дереву или ножовки смешанного типа полотно устанавливается вертикально. В этом случае рекомендуется применение напильника ромбического типа с мелкой насечкой или надфиля. Напильник направляется параллельно столу. Процесс заточки аналогичен заточке поперечной пилы.

На гранях зубьев, обратных затачиваемым, появляются заусенцы, которые необходимо убрать напильником с бархатной насечкой или наждачным бруском. Качество заточки проверяют на ощупь и по цвету. Хорошо заточенные кромки не блестят при попадании света.

Вернуться к оглавлению

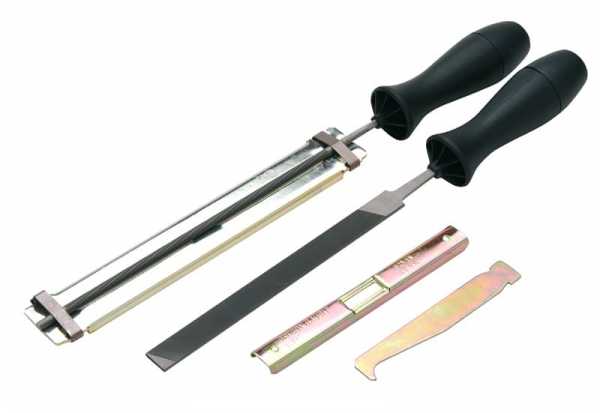

Необходимый инструмент

Для проведения заточки ножовки по дереву особое внимание надо уделить к подготовке напильников. Потребуются следующие типы напильников:

  • треугольный;
  • ромбический и плоский со средней насечкой;
  • треугольный с бархатной насечкой;
  • надфили с мелкой и крупной насечкой.

Кроме того, необходимо подготовить:

  • тиски;
  • плоскогубцы;
  • брусок наждачный;
  • шкурку наждачную;
  • штангенциркуль;
  • молоток.

Ножовка по дереву может долго и эффективно служить, если своевременно решить вопрос, как наточить. Процесс заточки пил не сложен, но требует аккуратности и внимательности.


moiinstrumenty.ru

Как самому наточить ножовку по дереву в домашних условиях

Для распиливания строительных материалов из дерева, а также деревьев, применяется такой инструмент, как ручная ножовка. Несмотря на то, что уже давно были разработаны электрические и даже бензиновые пилы, лобзики и циркулярки, ручная ножовка по дереву остается незаменимым помощником в арсенале каждого мастера. При активной эксплуатации данного инструмента возникает необходимость затачивания зубьев. Как наточить ножовку по дереву самостоятельно в домашних условиях, рассмотрим в материале.

Назначение и устройство пилы

Ручную ножовку по дереву используют для распиливания различных древесных материалов. Она представляет собой полотно с зубьями в нижней части. С одной стороны инструмент оснащен рукояткой, при помощи которой мастер ее держит в ходе проведения распиловочных работ. От качества рукоятки зависит удобство и комфорт работы с пилой.

Количество производителей ножовок по дереву достаточно большое, но все они отличаются не только названиями, но и качеством. Все они предназначаются для распиливания древесины, ДСП, бревен, ламината, а также стволов деревьев. Ножовки подразделяются на такие виды как: классическая, выкружная, лучковая, а также с обушком и наградка. Важную роль при выборе инструмента играет толщина полотна. Ведь тонкое полотно в ходе распиливания древесины может сломаться, а толстым достаточно сложно работать.

Важно! Ножовки по дереву следует периодически затачивать. К затачиваемым пилкам относятся такие полотна, которые не проходили стадию закаливания. Если же звенья полотна закалены, то их заточить невозможно.

Зачем и когда точить

Рассматриваемый инструмент в ходе эксплуатации подвергается различным нагрузкам, что приводит к притуплению зубьев. Если пилить пилой, у которой притуплены зубья, то результат будет гораздо менее эффективен, по сравнению с острой. Кроме того, использовать пилу с притупленными зубьями не рекомендуется по следующим причинам:

Необходимо точить

  • Снижение производительности инструмента. Будут расходоваться не только силы мастера, но еще и его время.
  • Снижение точности работ. Ножовкой с тупыми зубьями невозможно ровно пилить древесные материалы, а тем более делать это аккуратно.
  • Опасность применения инструмента. В ходе работ пилка будет застревать, заклинивать, сходить с линии распила, поэтому такие работы могут быть опасными для мастера.

Острой ножовкой не только легче работать, но и намного безопаснее. Чтобы определить, что пришла пора для заточки полотна ножовки по дереву, следует обратить внимание на такие факторы:

  1. Полотно издает характерный тупой звук. Если мастер часто использует ножовку, то ему не составит труда определить такой звук.

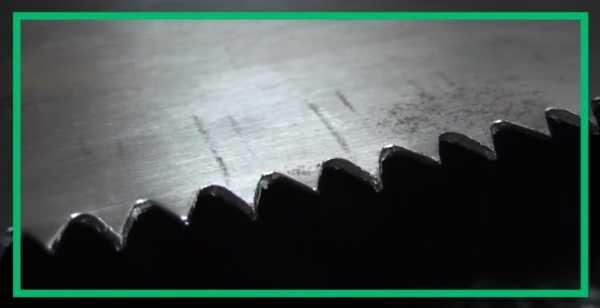

  2. Кончики зубьев скругляются.
  3. Пилка при попытке пилить древесину, отказывается выполнять свою задачу.

Эти факторы говорят о том, что пришла пора затачивать ножовку по дереву своими руками. Но прежде чем браться за напильник, следует определить, подлежат ли данные звенья заточке.

Разводка пилы

Заточка ножовки по дереву начинается с такой процедуры, как развод зубьев. Разводка зубьев ножовки выполняется для таких целей, как обеспечение свободного хода полотна без возникновения заклиниваний. Разводка представляет собой отгибание зубьев в разные стороны, поочередно, на одну величину. Это приводит к тому, что увеличивается ширина пропила, а значит, в процессе пиления ускоряется процесс выведения стружки.

Важно знать! Чем шире разводка зубьев, тем меньше шансов заклинивания полотна.

Величина развода зубьев зависит от толщины полотна, и обычно равняется 1,5-2 мм. Для отгибания зубьев на одинаковую величину потребуется воспользоваться специальным приспособлением. Это приспособление представляет собой металлическую пластинку со специальной щелью. Полотно зажимается в тисках так, чтобы звенья выступали слегка. После этого проводится процесс отгибания зубьев. Заточенные зубья также подлежат отгибанию на одинаковое расстояние.

Как наточить ножовку по дереву

Чтобы заточить ножовку по дереву, полотно аналогичным образом следует зафиксировать в тисках. Для затачивания звеньев пилы используются надфили или треугольные напильники с мелкой насечкой. О том, как правильно натачивать пилку по дереву, знают не многие, поэтому следует уделить данному процессу как можно больше внимания.

Необходимая форма зуба

  1. Первоначально нужно взять в руки напильник. Следует использовать напильник с мелкой насечкой, держать который следует одной рукой за рукоятку, а второй за кончик инструмента.
  2. Определяется угол заточки, который обычно составляет от 15 до 30 градусов. Угол обычно определяется на глаз, но если это сделать сложно, то можно воспользоваться специальными самодельными приспособлениями, к примеру, деревянный брусок. Для этого брусок обтачивается до момента, пока он не будет иметь форму прямоугольного треугольника с углами в 30 и 60 градусов.
  3. Самое главное при работе напильником – это давление на него. Чтобы обеспечить равномерную заточку, нужно выполнять одинаковое количество прохождений напильником по каждому зубцу. С опытом вы научитесь обеспечивать равномерное снятие верхнего слоя металла.
  4. С помощью подготовленного приспособления контролируются углы заточки. Аналогичным образом осуществляется процесс с обратной стороны полотна.

Теперь вы знаете, как правильно затачивают зубья полотна ножовки по дереву. Но на этом процесс еще не заканчивается, так как потребуется выполнить выравнивание зубьев по высоте. Если они будут иметь разную высоту, то будет нарушена равномерность пиления. Если имеются звенья, которые выше остальных, то их укорачивание выполняется при помощи того-же напильника. Проверка осуществляется при помощи листа бумаги, к которому следует приложить полотно зубьями вниз. После этого сравниваются размеры, и процедура укорачивания повторяется.

Как наточить пилу: практические рекомендации

При проведении работ по затачиванию ножовки, следует придерживаться следующих рекомендаций:

  1. Устройство плотно закрепляют на рабочей поверхности в тисках.
  2. Обеспечение хорошего освещения рабочего места.
  3. Для заточки звеньев применяются напильники и надфили с различной насечкой. Чем меньше насечка, тем лучше. Все зависит от степени притупления зубьев.
  4. Снятие металла осуществляется только при движении напильника от себя в одном направлении.
  5. После того, как работа будет выполнена, необходимо проверить качество. Для этого следует взглянуть на каждое звено на свету. Если зуб блестит, то он заточен правильно, как на фото ниже.

В завершении стоит отметить, что многие мастера не считают за необходимость осуществлять заточку ножовки. Это неправильно, так как от качества заточки зависит эффективность выполнения работы.

instrumentyvdom.ru

Заточка ножовки по дереву своими руками: рекомендации и видео

Содержание: [скрыть]

  1. Назначение и устройство пилы
  2. Зачем точить?
  3. Как определить, что пришло время?
  4. Развод зубьев пилы
  5. Инструменты и процесс работы

Различные пилы по дереву – наиболее используемые инструменты для работы с этим уникальным природным материалом. И один из самых востребованных среди прочих – ручная пила ножовка. Да-да, до сих пор в хозяйстве большинства российских мужчин присутствует это практичное и недорогое приспособление. И, конечно, каждый мастер умеет заточить ножовку по дереву своими руками. Расскажем, как это делается. Поделимся советами от профи!

Чтобы понять, что и как предстоит затачивать, разберемся, как устроена такая пила.

Назначение и устройство пилы

Как известно, пилить можно различные материалы, от металлических прутков до ДСП – для этого применяются двуручные и одноручные пилы. Первые сегодня встречаются довольно редко. Их благополучно вытеснили электрические «собратья». А вот для одноручных работа есть всегда, поэтому они бывают почти в каждом доме.

Полотно пилы представляет собой большой нож с большим количеством зубьев, оканчивающийся с одной стороны рукояткой, за которую мы держимся при выполнении операций. Делая распил, производим характерное движение так же, как ножом.

  • Ножовку по дереву можно применять при работе с ламинатом, ДСП, для распилки бревен, стволов деревьев, при проведении столярных операций и т.д.
  • Для быстрой работы по дереву используйте инструмент с длинным лезвием и большими зубьями. Для аккуратной – только мелкие. Для распила вдоль лучше подойдут лезвия с наклоненными зубьями, для поперечного – с прямыми.

Как видим, правильно иметь у себя не одну пилу, а несколько. Кроме того, в хозяйстве бы очень пригодился станок для заточки ножовок, чтобы затачивать инструменты в домашних условиях самостоятельно.

Зачем точить?

Итак, зачем точить ножовку? Ответ на этот вопрос кажется нам очевидным. Любой режущий инструмент способен работать нормально только при условии, если он острый.

Но когда мы долгое время используем его, зубья скругляются, ход ножовки теряет должную плавность, становится затрудненным. Что бывает, когда плохо заточенный инструмент используется в работе?

  • Ухудшается производительность. Чтобы сделать то же количество распилов тупым приспособлением, мастеру придется потратить вдвое больше времени и сил.
  • Точность проводимых операций будет стремиться к нулю. Выполнить аккуратный разрез будет практически невозможно до тех пор, пока вы не решите подточить пилу.
  • Пользоваться тупым инструментом опасно. Нож постоянно съезжает с линии распила в разные стороны, его заклинивает, лезвие застревает, зубья приходят в еще большую негодность. Не забывайте, что вы можете травмироваться!

Делать что-либо с такой пилой становится настоящим мучением, и единственным способом вернуться к заводским параметрам и получить снова ровный и плавный ход становится заточка ножовки.

Как определить, что пришло время?

Конечно же, заточить ручную пилу по дереву уже давно пора, если с ней стало тяжело обращаться. В чем это проявляется, описано выше. Но можно ли предотвратить это состояние? Можно ли произвести заточку и разводку зубьев заранее, чтобы не выпадать из процесса?

  • Опытные мастера подсказывают, что пора взяться за надфиль, если инструмент при работе начал издавать другие звуки (если постоянно использовать одну и ту же пилу, ее «мелодия» станет узнаваемой, и вы быстро заметите изменения). Также определить остроту можно по блеску режущих кромок зубьев.

Если правильно заточить ножовку, инструмент моментально восстановит свои свойства. Операция придаст зубьям необходимую остроту, сохраняя их исходные данные: высоту, шаг, остроту углов.

  • Не все зубцы можно заточить напильником или другим механическим приспособлением. Например, каленые ножовки (их зубья имеют черный цвет с голубоватым отливом). Если затачиваемый инструмент не имеет каленых зубьев, он пригоден для точения.

Развод зубьев пилы

Чтобы правильно наточить ножовку по дереву, зубья следует предварительно развести. Разводка необходима для плавного хода пилы без зажимов и застреваний. Сам процесс заключается в поочередном равномерном отгибании зубьев в разные стороны. В результате с обеих сторон полотна образуются свободные зазоры, и пила двигается в разрезе быстрее и легче.

  • Чем шире развод зубьев, тем меньше вероятность, что пила будет застревать при работе. Но, если переусердствовать, ширина пропила станет слишком большой, что также осложнит использование инструмента.
  • Стандартная разводка, как правило, не более 2 мм. Поэтому опытные мастера обычно отгибают зубчики на 0,3 – 0,5 мм (для сухих материалов), 0,5 – 1 мм (для сырого дерева).
  • Используются специальные приспособления, их называют разводки (на фото). Для этого пилы плотно зажимают тисками, чтобы зубья выступали не полностью (иначе сломаются), а само устройство закрепляют на рабочей поверхности и начинают процесс отгибания.

Инструменты и процесс работы

Затем приступают непосредственно к заточке. Правил, как наточить ножовку по дереву, не так много. Особую важность играют внимательность и ловкость. Безусловно, опыт тоже не помешают – чем чаще вы берете в руки приспособление для заточки, тем более филигранной получится работа. А научиться легко!

  1. Оборудование для заточки пил. Используйте напильник для заточки и надфиль с мелкой насечкой для зачистки. Напильник нужен новый! Обязательно острый.
  2. Фиксация инструмента. Полотно закрепляется тисками, в специально отведенном для этого месте, например, в гараже. Как установить и обработать лезвие, наглядно демонстрирует видео. Заточка в иных условиях непродуктивна и опасна! Позаботьтесь о нормальной освещенности!
  3. Техника работы. Теперь расскажем, как заточить ножовку по дереву. Напильником вы снимаете верхний слой металла (толщину этого слоя определяет сила нажима). Следите, чтобы ваши движения были равномерными, поступательными, в одну сторону. Если же вы заметили, что слой не снимается, значит, напильник износился или у пилы каленые зубья. В первом случае стоит заменить инструмент на новый. Во втором – вряд ли что-то можно исправить. Как уже было упомянуто, затачивать каленые пилы нельзя.



При работе с напильником важно соблюдать одинаковую мощность нажима при заточке каждого из зубьев. Оказывайте на инструмент одинаковое давление, следите за толщиной сделанного слоя. Пройдите один раз, затем по второму кругу. Если образуются заусенцы, снимайте их надфилемс бархатной поверхностью.

После заточки зубьев проверьте их остроту. Работа выполнена качественно, если они не блестят на свету.

derevo-s.ru

Как правильно наточить ножовку по дереву в домашних условиях напильником

Несмотря на широкое распространение циркулярных пил, сабельных пил и элекролобзиков, традиционная ножовка по дереву сохраняется в мастерской каждого домохозяйства. При небольшом объеме работ или в труднодоступных местах, куда не подлезть с электроинструментом ручная ножовка выручает по-прежнему. Чтобы инструмент работал с достаточной производительностью, точностью и качеством, его необходимо вовремя наточить.

Как наточить ножовку по дереву

Как определить момент, когда ножовку пора наточить

Опытный плотник способен определить, что пилу пора наточить, по следующим признакам:

  • меняется звук распила дерева;
  • зубцы меняют оттенок.

Менее опытным также доступен ряд примет:

  • увеличившееся сопротивление материала;
  • трудно выдерживать перпендикулярность реза;
  • лезвие плохо держится на линии реза, линия отклоняется или искривляется;
  • лезвие заклинивается в древесине.

Перед тем, как заточить пилу, нужно обязательно развести зубцы, то есть добиться того, чтобы они были отклонены от плоскости лезвия на определенный угол. Правильно разведенные зубья гарантируют ширину пропила, достаточную для того, чтобы лезвие не застревало в материале. При чрезмерно разведенных зубцах ширина пропила будет слишком большая, эту увеличит потери материала, усилие протяжки, а также снизит точность.
Если правильно наточить пилу по дереву, она восстанавливает свои рабочие качества.

Устройство ножовки

Во время заточки восстанавливаются следующие геометрические характеристики зубцов:

  • шаг;
  • высота;
  • угол профиля;
  • угол скоса режущих кромок.

Важно: лезвия с закаленными зубцами нельзя наточить. Их несложно отличить — они черного оттенка с голубым отливом. Обычные лезвия можно (и нужно) своевременно наточить.

Требования к разводке ножовки

Ширина разведения вершин зубцов соответствует ширине пропила. Экспериментальным путем установили, что наилучшая ширина разводки превышает толщину лезвия в полтора — два раза для твердых сортов дерева и в два-три — для более мягких. Учитывая наиболее популярную толщину пилы по дереву один миллиметр, получаем величину развода до полумиллиметра для твердых сортов и до миллиметра для мягких.

Зубья пилы различных форм

При разводке также очень важно, чтобы все зубья отгибались под равными углами. Зубцы, разведенные шире остальных, будут увеличивать сопротивление протяжки и быстро изнашиваться. Зубцы, разведенные уже остальных, не будут участвовать в процессе пиления, а их вершины будут тормозить протяжку и снижать ее равномерность, затрудняя работу.

Внимание: отгиб зубьев проводится, начиная со средней части. Попытка отогнуть зубец у основания приводит к снижению прочности лезвия и к его разрушению.

Разводка зубьев

Зубцы отклоняют от плоскости лезвия в шахматном порядке, например, все четные налево, все нечетные направо.
Только очень опытные плотники способны разводить пилы по дереву «на глаз». Такое умение приходит после нескольких сотен разведенных пил. Менее опытным мастерам лучше воспользоваться специальным инструментом — разводкой.
Самая простая версия инструмента представляет собой плоскую пластину из прочного металла с прорезью, в которую полотно входит внатяг, с минимальным зазором.
Полотно пилы следует зажать в слесарные тиски. Зубцы должны немного выступать из-за губок. Зубья один за другим зажимают в пазу инструмента пластины и отгибают в средней части. Угол разводки требуется постоянно контролировать. Сначала отгибают все четные зубцы в одну сторону, потом все нечетные – в другую. По окончании разводки можно развести губки на ширину разводки и протянуть между ними полотно. Если какие-либо из зубцов окажутся отогнуты больше, чем нужно, они будут задевать за тиски. Их нужно исправить.

Разводка зубьев

Полотна с калеными зубами разводке не подлежат.

Выравнивание высоты

При разной высоте режущих зубьев эффективность работы по дереву сильно снижается. Более высокие принимают на себя большую нагрузку и подвергаются ускоренному износу, а более низкие не участвуют в распиле. Протяжка становится неравномерной, дерганной. Снижается и точность распила, и качество поверхности среза.
Выравнивание высоты зубцов положено проводить до заточки лезвия. Проверяют высоту следующим образом: полотно прижимают к листу бумаги, лежащему на столе. Профиль отпечатываются на листе, и по оттиску можно определить высоту того или иного зубца. Для выравнивания имеющих разную высоту зубьев полотно необходимо зажать в слесарные тиски. Выступающие над другими зубцы подлежат стачиванию напильником.

Приспособление для выравнивания высоты зубьев

Общие требования к заточке

Наточить ножовку по дереву можно и в обычных тисках, но это неудобно и занимает много времени. Лучше использовать так называемые многокоординатные тиски, станина которых поворачивается и фиксируется под определенным углом так, чтобы рабочий ход напильник был горизонтальным.
Существует и специализированное приспособление, которое зажимает лезвие под углами 90° и 45° к плоскости рабочего стола. Его крепят к верстаку струбциной. Рабочую зону необходимо хорошо осветить лампой на гибкой шее. Такую оснастку для заточки ножовки по дереву можно приобрести в инструментальном магазине, а можно изготовить своими руками.

На основе из древесины размером 2×5 см из бруска толщиной от 2 см крепят два прямоугольных равнобедренных треугольника и стальной пластины 20×3 мм. На треугольники крепят опорную пластину-опору из фанеры или OSB толщиной от полутора сантиметров габаритами 15×40 см и такую же пластину-прижим закрепляют к ней снизу на шарнирах. Пластины стягиваются винтами или шпильками с гайками — барашками. Если требуется установка под углом 45°, пластины фиксируются к гипотенузам опорных треугольников, а если 90° — то к катетам.

Правила заточки ножовки

Чтобы наточить пилу, потребуются также несколько напильников, различающихся по сечению и шагу насечки. Все они должны быть исправными, без сбитых или забитых пылью линий насечки. Чтобы заточить пилу по дереву, напильником надо двигать плавно, с постоянным нажимом и под постоянным углом. Рабочее движение напильника осуществляется «от себя». На себя он должен легко протягиваться, практически не касаясь поверхности металла.

Как наточить ножовку по дереву напильником

Для заточки лезвие ручной пилы нужно зажать между пластинами оснастки таким образом, чтобы зубы возвышались над ними на полтора — два сантиметра. Для различных видов полотен заточка ножовки по дереву проводится по-своему.

Фиксация напильника для наточки пилы

Чтобы правильно заточить поперечную ножовку, лезвие следует выставить под 45°, Напильник следует выбрать с треугольным профилем поперечного сечения.
Для обеспечения должного качества заточки необходимо соблюдать следующую последовательность действий:

  • наточить левые кромки четных (дальних от мастера) зубьев;
  • перевернуть полотно;
  • наточить левые кромки четных зубьев;
  • сформировать острые режущие грани и заостренные вершины зубьев

Правильная заточка ножовки

Чтобы наточить продольную или универсальную ножовку, ее следует закрепить под углом в 90°. Здесь потребуется напильник с ромбовидным поперечным сечением. Напильник движется в плоскости рабочего стола. Последовательность заточки зубцов такая же, как для поперечных ножовок.
В ходе работы на не заточенных гранях обычно возникают заусенцы, большие или меньшие в зависимости от толщины полотна ножовки. Их следует сгладить «бархатным» напильником либо абразивным бруском минимальной зернистости. Качество заточки можно проверить двумя способами:

  • На ощупь. Должна чувствоваться острота, не должны ощущаться заусенцы.
  • По цвету. На правильно наточенных гранях при освещении не возникает х бликов.

Качество также проверяется по пробному распилу. Ножовку не должно уводить в сторону, поверхность распила должна быть гладкой, без размочаленных волокон дерева.

Необходимый инструмент

Чтобы быстро и качественно наточить ножовку по дереву, следует подготовить набор оборудования для разводки зубьев и заточки. Потребуется:

  • верстак;
  • слесарные тиски;
  • пассатижи;
  • точильный брусок;
  • наждачку;
  • измерительный инструмент: транспортир и штангенциркуль;
  • слесарный молоток;
  • оснастку, позволяющую закрепить полотно под углами 90° и 45°.

Понадобятся также напильники:

  • сечением в виде треугольника ;
  • сечением в виде ромба;
  • плоский ;
  • надфили.
Инструмент для заточки
Заточка ножовки напильником

Насечка необходима целая и не забитая металлической пылью.
Если вовремя и правильно наточить ножовку, работать ею будет легко и удобно. Прослужит такой инструмент существенно дольше, радуя своего владельца ровным и точным резом и высоким качеством поверхности спила дерева.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как заточить ножовку по дереву

Дерево - фантастический материал, так как может принимать после простых манипуляций любой вид, который ограничивается исключительно воображением человека. И как раз одним из инструментов, который предназначается для этого дела, выступает ножовка по дереву. Она не менее популярна, чем известные всем нам электрические и бензиновые цепные пилы, электролобзики и сабельные пилы. В арсенале домашних инструментов должна быть такая ножовка, и каждому мужчине полезно знать, как заточить ножовку по дереву своими руками.

Содержание:

  1. Предназначение ножовки по металлу
  2. Необходимость заточки пилы-ножовки
  3. Разводка зубьев ножовки
  4. Правила заточки ножовки по дереву
  5. Заточка ножовки своими руками
  6. Приспособления для заточки пилы-ножовки

Предназначение ножовки по металлу

Существует великое множество видов и форм ножовок по металлу. Ножовки по металлу бывают двуручными и одноручными. Двуручные пилы с появлением и распространением бензо- и электропил сегодня используются достаточно редко, а вот одноручные пилы имеются почти в каждом доме.

Полотно одноручной пилы выполняется в виде ножа с множеством зубьев. Оно характеризуется достаточной жесткостью, упругостью и прочностью для сохранения своей формы без разных натяжных устройств. Подобная ножовка по металлу имеет рукоятку, за которую держаться одной рукой при произведении распиловки материала. Двигая пилу вперед и назад по распиливаемому предмету, зубцы в него вводят все глубже. За каждое движение зубья ножовки материал прорезают на несколько миллиметров.

Ножовка по дереву используется для распиловки древесины, досок, бревен, ДСП и других древесных материалов, при установке деревянных конструкций и столярных работах, для обрезки веток деревьев и прочих работах, которые связаны с резкой разных пород. Ножовка по дереву также вам сможет пригодиться, если вы планируете работать с ламинатом.

Зубья полотен таких ножовок бывают трех видов – крупные, мелкие и средние, измеряются они числом резцов, которые приходятся на один дюйм. Чем больше на 1 дюйм будет зубьев, тем качественнее получится рез. Число зубьев на 1 дюйм на полотне ножовки по дереву обозначается маркировкой TPI. Запомните, что для быстрой и грубой резки вам понадобится ножовка с длинным полотном и большим зубом. А если качество реза очень важно для вас, то тогда лучше взять ножовку с мелким зубом.

Пилы с крупными зубьями (на дюйм 3-6 штук) и межзубовым шагом приблизительно в 4-8 миллиметра полезнее всего использовать при распилке бревен и толстых брусков, а ножовкой, в которой межзубовое расстояние доходит до 3-3,5 миллиметров, пилят доски среднего размера. При работе с мелкими деревянными изделиями работать проще всего пилой с промежутком между резцами в 2-2,5 миллиметра.

В том случае, если ножовка имеет прямые зубья, инструмент будет предназначаться только для поперечного распила древесины, если же вам предстоит распилить дерево вдоль, оптимальным вариантом станет ножовка с наклоненными вперед зубьями. А лучше всего у себя иметь несколько ножовок, а не одну ножовку, для разных видов работы по дереву.


Необходимость заточки пилы-ножовки

Любой режущий инструмент будет хорошо работать при одном условии – если он будет острым. Ножовка в этом случае не исключение. В ручной пиле режущим элементом являются зубья, которые нарезаны на полотне в виде клиньев. Во время работы затупляются именно эти зубья, то есть идет закругление режущих боковых и передних кромок, из-за этого становится ход ножовки тяжелым, и поэтому на нее нужно сильно нажимать.

Пилить тупой ножовкой - одно мучение. Нужно затрачивать много сил и времени, такой пилой сложно сделать распил под прямым углом. Неправильно заточенная пила уходит от линии пропила в сторону, её зажимает и клинит в распиле. Определить остроту пилы можно по звуку работы и блеску режущих кромок. Чтобы восстановить режущие способности зубьев, производят заточку ножовки по дереву, придавая им остроту и при этом сохраняя их параметры: величину углов, высоту и шаг.

Однако помните, что не все ножовки можно затачивать. Ножовки с калеными зубьями не подлежат заточке. Чтобы идентифицировать каленый зуб, необходимо присмотреться к его цвету. Если зуб каленый, он имеет черный цвет с характерным голубоватым отливом. Чтобы провести заточку не каленых зубьев, следует использовать напильник с мелкой насечкой.

Разводка зубьев ножовки

Перед заточкой ножовки по дереву следует проверить разводку зубьев. Для свободного движения пилы в материале и избегания зажатия инструмента в пропиле, её зубья разводят по мере углубления, то есть их поочередно отгибают на одну величину в разные стороны. Ширина пропила в результате становится больше толщины зубчатого полотна ножовки, а по обеим сторонам возникают свободные зазоры.

В результате этого пила будет совершать движения взад-вперед, практически своим полотном не соприкасаясь с поверхностью пропила, режущие кромки постепенно станут снимать материал слой за слоем. При разводке пилы следует помнить, что чем шире будет развод зубьев, тем и пропил получится шире и, соответственно, меньшие шансы заклинивания ножовки. Однако чрезмерно большая величина развода зубьев провоцирует слишком широкий рваный пропил и требует для продвижения ножовки в древесине значительных усилий.

Величина разводки для ножовки по дереву должна быть приблизительно в 1,5 – 2 раза больше толщины полотна пилы, что обычно составляет 1,5 - 2 миллиметра. Поэтому принято отгибать зубья пил на 0,25— 0,5 миллиметра в каждую сторону, если такой ножовкой предстоит распиливать сухое дерево твердых пород, и примерно на 0,5—1 миллиметр для сырой древесины или мягких пород деревьев.

Чтобы отогнуть на одинаковую величину зубья пилы, используют специальное приспособление под названием разводка, что представляет собой металлическую пластинку с пропиленной в ней щелью, которая больше по ширине, чем толщина полотна ножовки. Зачастую конструкция разводки позволяет делать выбор величины развода зубьев на одну сторону при помощи регулировочного винта, благодаря этому обеспечивается одинаковая величина отгиба зубьев.

Для разводки, как правило, полотно пилы зажимают в тиски таким способом, чтобы зубья из него выступали только слегка, а само устройство закрепляют на рабочем столе. Отгибают зубья разводкой поочередно в противоположные стороны по линии отвода, которая находится приблизительно на половине их высоты. Помните, что нельзя отгибать зуб целиком, так как в этом случае у основания он сломается.

После таких манипуляций рекомендуется проверить правильность совершения разводки, ведь может случиться, что некоторые зубья при отгибе на сторону больше выступают, чем остальные, они будут тормозить при пилении, снижать качество пропила и быстро затупятся. Посмотрите по линии зубьев на свет, и если увидите, что какой-то зуб слишком сильно или недостаточно отогнут в сторону, то его нужно поправить.


Правила заточки ножовки по дереву

Заточка полотна пилы-ножовки является в каком-то смысле искусством, которое требует внимания, хорошего глазомера и верности рук. Этому делу научиться не сложно, главное при работе придерживаться следующих правил:

  • Надежная фиксация. Полотно нужно крепко закрепить в специальном приспособлении, сделанном из дерева, которое следует также устойчиво установить в хорошо освещенном рабочем месте, как показано на видео о заточке ножовки по дереву. Заточка зубьев на коленях или на табуретках не дает положительного результата!
  • Использование качественного инструмента. Пользоваться следует своим личным напильником с дальнейшей зачисткой заточенных граней зубьев надфилем или напильником с мелкой бархатной насечкой. Конечно, нужно чтобы напильник был острый и новый. Также можно применять и подержанный, но он должен быть почищен стальной щеткой и быть натертым древесным углем, для того чтобы напильник не тупился и не забивался.
  • Снятие слоя металла. Напильник при заточке зуба должен в его металл вцепляться и снимать нужный слой металла в зависимости от мощности нажима. А если он неожиданно заскользит по зубу, при этом не снимая металла, это значит, что напильник стерт или зубья ножовки перекалены. В таком случае нужно повторно произвести заточку другим напильником. Если и после смены напильника он скользит по зубу, следует брать другую ножовку.
  • Нажим на зубья. Рукоятка напильника зажимается правой рукой, а его конец придерживается левой рукой и направляется напильник на зубья пилы. На зубья нажим напильника должен быть равномерным, плавным и, конечно, в одну сторону. Напильник при возвращении в исходное положение не должен касаться зубьев.
  • Правильное обращение с напильником. Старайтесь металл стачивать с граней зубьев примерно одинаковой толщины, водя напильник одинаковое число раз с одинаковым давлением, позволяющим сохранить шаг, высоту и величину углов зубьев после заточки.
  • Удаление заусениц. Заусеницы образуются на гранях зуба ножовки со стороны выхода, они снижают остроту зубья, и если вы их не уберете, во время работы пилы они будут выкрашиваться, и после этого зубья значительно затупляются. Чтобы убрать заусеницы, грани зубьев дотачивают с помощью напильника с бархатной насечкой, а также убирают с боковых граней полотна мокрым оселком.
  • Проверка качества работы. После заточки зубьев нужно обязательно проверить их остроту. Посмотрите на кромку лезвия бритвы и острие иголки: они не блестят на свету, если острозаточенные. А если они затупились, то на кромке лезвия и на кончике иголки появляются, конечно, закругленные поверхности, отражающие свет и хорошо блестящие. Проверка заточки качества зубьев ножовки построена на этом. Для такой цели её перед глазами ставят, рассматривая вдоль полотна ее зубья. Если их режущие вершины и кромки не блестят, это говорит о том, что зубья пилы наточены. А если вдруг некоторые из зубьев блестят (бывает такое часто), то именно их нужно подточить с помощью напильника с бархатной насечкой, то есть снять заусенцы и проверить опять отражение света над их вершинами и кромками.

Заточка ножовки своими руками

При заточке определенного вида ножовки по дереву стоит обращать внимание на некие особенности этой процедуры. Давайте разберемся, как наточить ножовку по дереву каждой разновидности.

Поперечные пилы

Для заточки зубьев поперечных ножовок используют трехгранный напильник с довольно мелкой насечкой и углом близко 60 градусов. Для заточки зубьев зажмите ножовку в специальное устройство, которое позволяет ее полотно устанавливать под углом 45-50 градусов к поверхности рабочего стола. Напильник ведите под углом 60-75 градусов к полотну параллельно рабочему столу и таким способом затачивайте в первом зубе левую грань.


В несколько приемов точат зубья пилы. Напильником сначала пройдите по левым граням нечетных зубков, которые находятся в дальнем ряду, настраивая ваши руки на одинаковые движения. Далее напильником проходят по правым граням этих же нечетных зубьев, тем самым завершая заточку режущих кромок острыми вершинами.

После того как заточили нечетные зубья полотна вашей пилы, переворачиваем в заточном устройстве полотно ножовки для заточки четных зубьев, которые оказались в дальнем ряду. Необходимо при заточке зубков поперечных пил тщательно следить, чтобы в каждом зубе получались острые режущие кромки с углом 60-75 градусов, то есть острая вершина и короткая режущая кромка.

Продольные пилы

Для заточки зубьев продольных пил с углом меньше 60 градусов используют надфили с более грубой или ромбические напильники с мелкой насечкой, а напильники трехгранные с углом 60 градусов при вершине не подходят для заточки.
Чтобы заточить зубья полотна продольной ножовки, его устанавливают в зажимном устройстве вертикально, после этого устройство закрепляют на рабочем столе. Далее расскажем вам о двух способах заточки зубьев продольной пилы, которые отличаются между собой величиной угла заточки.

Первым способом является прямой, когда надфиль или напильник под углом 90 градусов направляют горизонтально к полотну и при этом снимают небольшой слой металла с задней и передней граней зуба, для заострения режущей кромки. Таким способом затачивают все зубья, находящиеся в дальнем ряду. После этого в зажимном устройстве полотно переворачивают и оказавшиеся в дальнем ряду зубья другого ряда затачивают. Много современных столяров и любителей пользуются этим способом при заточке зубьев таких продольных ножовок.

Вторым способом является косой и отличается он от первого только направлением самого инструмента по отношению к полотну ножовки - углом заточки в пределах 80 градусов. Также затачивают задние и передние грани зубьев, для начала одного ряда, а потом и другого. При таком способе заточки зубьев вы получите боковые кромки, которые применяются при заточке лучковой пилы.

Пилы для смешанного пиления

Если вы решили купить ножовку по дереву смешанного пиления, вам стоит узнать, как её правильно заточить. Для восстановления качества режущих зубьев затачивают их, используя надфили с грубой насечкой или ромбические напильники с мелкой насечкой. Также как и при заточке продольной пилы, известно два способа - косой и прямой и отличаются они между собой величиной угла заточки (90 и 75-80 градусов).

Приспособления для заточки пилы-ножовки

Полотно ножовки для заточки зубьев устанавливают в специальное зажимное устройство, которое потом закрепляется на рабочем столе. Давайте рассмотрим схему зажимного устройства, что используется при заточке зубьев ножовок по дереву и дает возможность устанавливать их под углом порядка 45-90 градусов по отношению к вашему рабочему столу.

Такое устройство состоит из основы, выполненной из фанеры размерами 550 на 200 миллиметров и толщиной приблизительно 20 миллиметров. На основе производится установка двух направляющих прямоугольных треугольников (с равными катетами), которые сделаны из стальной полосы с сечением 20x30 миллиметров. Для установки в основе устройства направляющих треугольников, предусмотрены 4 шпильки, которые завинчены на клею ПВА.

Далее к направляющим треугольникам при помощи болтов с барашковыми гайками устанавливают опорные и прижимные планки, которые соединены между собой при помощи петель (размером 400 на 150 миллиметров), сделанные из фанеры, толщина которой 15 миллиметров. Для заточки пилу закладывают зубьями вверх между планками.

Перед тем, как заняться заточкой ножовки по дереву самостоятельно, её полотно устанавливают таким образом, чтобы выступали зубья над прижимной планкой примерно на 15-20 миллиметров. Такое зажимное устройство дает возможность устанавливать затачиваемые ножовки под углом 45 градусов и 90 градусов. При заточке зубьев смешанных и продольных пил устанавливают под углом 90 градусов, а при заточке зубьев поперечных инструментов – под углом 45 градусов. Если приспособление установлено в положение планок под углом 90 градусов, то его используют для выравнивания высоты зубков, а также для их развода.

Давайте также рассмотрим зажимное приспособление для заточки крупногабаритных ножовок и двуручных пил. Это приспособление состоит из двух поперечных планок длинной около 550 миллиметров и сечением 40 на 30 миллиметров, двух стоек длинной 1100 миллиметров и сечением 60 на 40 миллиметров, а также двух зажимных планок размерами 450 на 150 миллиметров, которые сделаны из фанеры толщиной 15 миллиметров. Перекладина и стойки между собой соединены шурупами.

Устройство собирается в следующей последовательности: от пола на небольшой высоте привинчивают нижнюю перекладину к стойкам, далее на нее кладут правую ногу и после этого место крепления второй перекладины отмечают так, чтобы во вторую перекладину упиралось колено правой ноги.

Из-за этого обеспечивается жесткость стойки, которая прислонена к верстаку или столу. Для заточки ножовки по дереву устанавливают между зажимными планками вверх зубьями и далее зажимают болтами с барашковыми гайками. После окончания заточки с одной стороны, не вытаскивая пилы из зажимов, производят переворачивание устройства и также продолжают с другой стороны заточку.

Теперь вы знаете, как заточить ножовку по дереву в домашних условиях. Внимательно следуйте инструкциям и придерживайтесь описанных выше правил, а также не забывайте следить за ножовкой и определять, когда она затупилась. Обязательно перед процедурой заточки пилы-ножовки определите, с каким материалом вы будете обычно работать, а также проведите процедуру разводки и выравнивания зубьев полотна ножовки.

strport.ru

видео-инструкция как заточить, особенности станков для затачивания ручных инструментов, цена, фото

Все фото из статьи

Ножовка по дереву является одним из наиболее распространенных инструментов для обработки древесины, который имеется в доме практически у каждого мужчины. Однако, как и любой другой режущий инструмент, она должна быть острой, иначе эффективность ее работы будет значительно снижена. Ниже мы подробно рассмотрим, чем и как правильно заточить ножовку по дереву самостоятельно, если она затупилась.

Затачивание пилы по дереву напильником

Общие сведения

Ножовка по дереву предназначена для распиловки бревен, досок, ДСП и прочих древесных материалов. В частности, этот инструмент может пригодиться при укладке ламината, изготовлении различных деревянных конструкций, обрезке веток и т.д.

Все пилы по дереву делятся по размеру зубьев на три типа:

Тип зубьевМежзубовое расстояние, мм
Крупные4-8
Средние3-3,5
Мелкие2-2,5

Надо сказать, что чем мельче зубчики, тем качественней получается рез. Еще одним важным параметром является их форма. К примеру, при ровном расположении, ножовку можно использовать для поперечного распила бревен, если же зубья наклонены, то инструментом можно выполнить продольную распиловку.

Поэтому, желательно иметь несколько ножовок разных типов, что позволит эффективно выполнять различные виды работ. К тому же цена этого инструмента вполне доступная.

Существующие формы зубьев

Однако, в любом случае, как уже было сказано выше, любая пила будет качественно и эффективно распиливать древесину только в том случае если она острая. Поэтому периодически обязательно должна выполняться заточка ручных ножовок по дереву.

В противном случае на распиловку придется затратить много сил и времени. Причем, пила должна быть правильно заточенной, иначе с ее помощью сложно будет выполнить распил под прямым углом – в результате постоянного ухода в сторону полотно будет зажиматься и заклиниваться в распиле.

Схема разводки

Особенности заточки

Разводка

Перед тем как заточить ручную ножовку по дереву, необходимо проверить разводку зубьев. Это необходимо для того, чтобы в процессе распиловки полотно не заклинивало. Чем шире будет выполнена разводка, тем шире получится рез, соответственно, шансов заклинивания в этом случае меньше.

Однако, следует учитывать, что слишком широкая разводка приводит к получению рваного распила, к тому же для распиловки потребуется приложить гораздо больше усилий. Поэтому оптимальным вариантом является разводка, которая в полтора-два раза превышает толщину полотна.

На фото — отгибание зубчика специальным приспособлением

Как правило, для этого зубья отгибаются на 0,25 – 0,5 мм в каждую сторону. Правда, если пилой будет разрезаться древесина мягких пород, то зубья лучше отогнуть на 0,5 – 1 мм.

Для выполнения качественной разводки зубьев своими руками можно использовать специальное приспособление, которое так и называется – разводка. Это металлическая пластинка с выполненной в ней щелью, ширина которой превышает ширину полотна инструмента.

Прежде чем приступить к работе, пилу надо зажать в тисках так, чтобы из них выступали только зубья, которые впоследствии поочередно отгибаются.

Обратите внимание!
Зубчики нельзя отгибать у основания, так как в этом случае они могут отломаться.

Приспособление для фиксации полотна

Заточка

В первую очередь следует сказать, что заточка ножовок по дереву может потребовать разные инструменты, в зависимости от формы зубчиков. Так для поперечной пилы потребуется трехгранный напильник с мелкой насечкой и углом около 60 градусов. Если же инструмент продольный, то следует воспользоваться ромбическим напильником либо грубо насеченными надфилями.

Заточка зубьев

Инструкция по выполнению этой работы выглядит так:

  • Полотно нужно надежно зажать. Для этого можно использовать тиски и другие приспособления.
  • Затем напильником следует заточить левую грань на первом зубчике, держа инструмент по отношению к полотну под углом 60 градусов. При этом движение напильником должно быть плавным и равномерным, при возвращении напильника в исходное положение, он не должен касаться обрабатываемой поверхности. Надо сказать, что при заточке продольной пилы, напильник можно держать параллельно столу, т.е. затачивать зубья под углом 90 градусов.
  • Далее затачиваются таким же способом все левые грани нечётных зубчиков.
  • После этого напильником затачиваются правые грани.
  • Затем пилу нужно перевернуть и точно так же заточить зубья четного ряда, которые теперь оказались в дальнем ряду.
  • В завершение работы необходимо удалить все заусенцы при помощи бархатного напильника. Если этого не сделать, то пила быстро затупится.

На этом заточка ножовки по дереву завершена. Теперь нужно посмотреть на вершины и кромки зубьев – если они блестят на солнце, значит достаточно острые, в противном случае операцию нужно повторить.

Совет!
Если вам часто приходится работать ножовками и регулярно их затачивать, то можно приобрести или даже сделать самостоятельно станок для заточки ножовок по дереву .

Станок для заточки пилы

Вот, пожалуй, и вся основная информация по заточке ручной пилы по дереву.

Вывод

Заточка ножовки для резки древесины является несложной работой, однако, требующей аккуратности и внимательности. От этого зависит качество конечного результата, и даже работоспособность инструмента. Ведь неправильно выполненная заточка может окончательно испортить пилу.

Из видео в этой статье вы можете получить дополнительную полезную информацию по обозначенной выше теме.

rubankom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
