Заточка резцов

Часть седьмая. Заточка токарных резцов по дереву.

До этого фотообзора я никогда не затачивал токарных резцов по дереву.
В далекие школьные годы, на уроках труда в столярной мастерской, у меня были попытки поточить проходной резец на бруске, но, как смутно помнится, мне это тогда не удалось

Как заточнику с некоторым стажем мне оказали кредит доверия и выделили под эксперимент несколько дорогих, на мой взгляд, резцов «Made in Austria».
Еще несколько подопытных резцов попроще остались за кадром.

В этой части я не буду поэтапно описывать процессы заточки.
Все это уже есть в многочисленных инструкциях к станку и приспособлениям на бумажных носителях и DVD.
Я постараюсь лишь поверхностно показать возможности Tormek в работе по заточке инструментов для резьбы по дереву.

Итак! «Галопом по Европам!»

Мне кажется, что Tormek проектировался в первую очередь для заточки всевозможных инструментов по дереву.

В подтверждение сему перечислю все то, что разработано шведами для этих целей.

Это оправка для небольших резцов по дереву SVS-32.
Но иногда ее можно использовать и для более крупного инструмента.
Очень простая в применении!

Многофункциональная оправка SVS-50 предназначена прежде всего для заточки плоских, токарных резцов с прямыми и со скошенными режущими кромками.
Имеет сменную сердцевину, повышающую ее универсальность.
Может применяться для заточки полукруглых резцов и долот с прямой режущей кромкой.

Многофункциональная оправка SVD-185.
Разработана для затачивания полукруглых токарных резцов с радиусной режущей кромкой.

Устройство настройки TTS-100. Я назову его проще и короче – калибр.
Это приложение к SVD-185 и SVS-50.
Служит для настройки процесса заточки по строго заданным (правильным) параметрам. Т.е., если ваш когда-то новый резец после многочисленных заточек стал больше походить на чапельник, то с помощью TTS-100 вы можете все реконструировать.

Вид с другой стороны. На самом деле все не так сложно, как кажется на первый взгляд.

Для доводки внутренней стороны режущей кромки у Tormek есть приспособление LA-120. Оно представляет собой два кожаных диска. Торец большого диска имеет радиус 3 мм, а торец малого диска под углом 45 градусов – для доводки V-образных резцов и штихелей.

Эти два диска собираются с помощью оси в единую конструкцию, которая накручивается на рабочий вал Tormek со стороны кожаного круга.

Начну с самой сложной на вид, но простой в применении, оправки SVD-185 и массивного полукруглого токарного резца радиусной режущей кромкой.
Делаю фиксацию в оправке, как показано на фото.

Точить я буду «правильно», т.е. по заданным параметрам. Поэтому при помощи калибра TTS-100 я делаю строго определенный для данного вида резца вылет из оправки SVD-185.

На самой SVD-185 есть регулятор с делениями от 0 до 5. Для данного резца необходимо выставить положение 0. (Можно разглядеть на предыдущем фото)

С помощью того же калибра TTS-100 выставляю необходимое для затачиваемого резца положение суппорта относительно остаточного диаметра круга. Фиксирую суппорт в его горизонтальных направляющих стопорными винтами.

Перед заточкой, на выключенном станке, можно визуально проверить правильность настроек. Если все верно, то РК резца в затачиваемом положении должна довольно плотно прилегать к рабочей поверхности абразивного круга.
Включаю Tormek. Если необходимо, делаю рабочую поверхность более грубой при помощи двухстороннего камня SP-650.
Надеваю SVD-185 отверстием на суппорт и начинаю заточку.

Амплитуда рабочих движений такого резца во время заточки составляет почти 180 градусов. Аналогично выполняется чистовая заточка с применением двухстороннего камня SP-650.

После чистовой заточки переворачиваю суппорт на 180 градусов, надеваю на него оправку с зажатым в ней резцом. Регулирую вылет суппорта из горизонтальных направляющих так, чтобы РК резца плотно прилегала к поверхности кожаного круга.
Обмазываю рабочую поверхность кожаного круга абразивной пастой PA-70, делаю доводку внешнего радиуса РК резца.

После доводки на кожаном круге ослабляю зажимной винт и вынимаю из оправки резец.
Начинаю доводку внутреннего радиуса РК резца на кожаном диске LA-120 с радиусом на торце 3 мм. Для этого суппорт можно выставить в более удобное положение.
Во время доводки «на коже» заусенец должен быть убран по всей длине РК.

На этом фото показан резец до заточки.

На этом фото резец после заточки.
Здесь я вынужден признаться, что получил не тот результат, который ожидал.
Визуально заточка резца изменилась, хотя в средней части РК угол заточки остался прежним.

Может австрийцу не по нраву шведские параметры?
В этом вопросе мне еще предстоит разобраться. Для этого надо будет обратиться к опытным столярам.

Аналогичным способом затачиваю другой токарный резец.
Только в этом случае я «настроился» вручную, а угол заточки «поймал» при помощи черного маркера, как описывал ранее.

Фото резца до заточки.

Фото резца после «черновой-чистовой» заточки и доводки на кожаном круге и диске LA-120.

Еще пример. Фото до заточки.

Фото после заточки доводки.

И еще пример. До…

После…

И последний раз. До…

После…

Так выглядит токарный резец, зажатый в эту оправку SVS-50.
Здесь тоже можно задать жесткие параметры заточки при помощи калибра TTS-100, но, я боясь, как бы опять чего не вышло, решил пойти по надежному пути ручных настроек.

С помощью некоторых премудростей выставляю правильное положение РК затачиваемого резца по отношению к рабочей поверхности абразивного круга.

Затем с помощью черного маркера методом подгона выставляю необходимый угол заточки. Для этого надо отрегулировать положение суппорта в горизонтальных направляющих Tormek. Регулировочная гайка суппорта здесь хорошо помогает.

Сделав необходимые настройки и закрепив суппорт стопорными гайками, я начинаю работу. Но перед этим поверхность абразива должна быть подготовлена для «черновой» заточки.

Аналогично выполняю заточку противоположной стороны РК резца.

После «чистовой заточки» делаю доводку РК на кожаном круге LA-220 с применением абразивной пасты PA-70.
Но перед этим необходимо перевернуть суппорт на 180 градусов и настроить плотное прилегание РК резца к кожаной поверхности круга.

Фото резца до заточки

Фото резца после заточки

Еще один резец до заточки

После заточки

И еще один до…

и после…

В моем распоряжении не было маленьких резцов по дереву. И я не смогу в полной мере показать оправку SVS-32 в деле.
Я пошел на некоторую самодеятельность и применил SVS-32 для заточки довольно крупного токарного резца.

Так выглядит SVS-32 в работе.
Необходимый угол заточки резца я выставил методом подгона, т.е. выставил нужное положение суппорта в горизонтальных направляющих.

Фото резца до заточки.

Фото резца после заточки.

Доводку РК этого резца я выполнял в зажатом в оправку SVS-32 положении с опорой на суппорт. Суппорт я перевернул на 180 градусов и отрегулировал его вылет так, чтобы затачиваемая поверхность резца плотно прилегала к поверхности кожаного круга.

С помощью SVS-32 я умудрился заточить небольшой полукруглый резец для токарных работ.
Уже после, из инструкции, я понял, что такой резец (радиусная РК) должен затачиваться в оправке SVD-185.
Но у меня получилось!

Вот фото.

У меня было немного времени для изучения данных устройств, но пару недостатков я всё же выявил.
Первый из них заключается в том, что токарные резцы должны быть богатыми на сталь.
Т.е. сама стальная часть резца должна иметь достаточную длину вылета из рукояти.
Если сам резец представляет собой некий «огрызок» торчащий из рукояти, то заточить его на Tormek будет проблемно или даже невозможно.

Второй недостаток касается больше приспособления SVS-50 и плоских резцов с прямоугольной формой сечения.
Если эта самая форма сечения не прямоугольник, а трапеция или параллелограмм, то корректно закрепить этот резец в оправке SVS-50 не удастся, как в прочем и корректно заточить резец. Но эта проблема решаема. Необходимо придать «телу» резца перпендикулярные формы, заодно снять фаски по всей длине.
Нужен хороший наждак и умение корректно на нем работать.
Для многих людей с «Ганзы» этого не занимать…

Кстати, я освоил выпуск кругов для Тормек в России и уже несколько лет использую только их.

    Круги для Т7; Т4; Т3 можно приобрести здесь: www.grinder-man.ru

Резцы по дереву, их отличие по форме и размеру лезвия, самостоятельное изготовление и заточка

Резьба по дереву – это один из древнейших видов прикладного искусства, не утративший свою популярность и сегодня. Художественная резьба – очень трудоемкое и сложное, но очень увлекательное занятие, для которого необходимы специальные инструменты – резцы по дереву.

Существует большое количество типов и форм этих инструментов, предназначенных для разных методов вырезания, зависящих от специфики участков рельефа деревянной заготовки. От их качества не меньше чем от мастерства резчика зависит чистота резьбы.

Не забудь поделиться с друзьями!

Содержание статьи

• Виды резцов
• Изготовление своими руками
  • Лезвие резца по дереву
  • Рукоятка
  • Заточка резцов по дереву
• Токарные резцы по дереву

Виды резцов

Все резцы по дереву, необходимые для ручной работы, имеют однотипную конструкцию и состоят из металлического лезвия с хвостовиком, на котором закреплена деревянная рукоятка.

Для вырезания несложных геометрических орнаментов на плоской поверхности можно обойтись парой простых резаков, но для создания сложных объемных и ажурных произведений из дерева потребуется применение большого числа специальных резцов.

Наиболее широко применяются следующие виды этих инструментов:

• нож-косяк – инструмент наподобие сапожного ножа с коротким треугольным лезвием, угол скоса которого может быть разным, что делает его универсальным и подходящим для большого спектра работ;
• стамеска – наиболее распространенный тип резца по дереву. Им выполняется основной объем работы при создании большинства резных изделий, он имеет ровное лезвие с режущей кромкой на конце, которая бывает прямой, косой, полукруглой или уголковой в форме буквы V;
• клюкарза – инструмент, похожий на стамеску, с лезвием, имеющим два изгиба по сто двадцать градусов (чтобы рукоятка при работе не цепляла обрабатываемую плоскость). С разнообразными режущими частями – полукруглыми, скобчатыми, прямыми и другими;
• ложкорез – резец для вырезания ложек и другой посуды, выполненный в форме кольца или полукольца с заточенной боковой гранью;
• топорик – нож, похожий на немного скошенное лезвие топора, являющийся довольно универсальным инструментом, уголками которого можно делать резы как на себя, так и от себя, а серединой лезвия срезать выпуклости.

Для тех, кто только начинает осваивать методику резьбы по дереву, на первых порах достаточно будет купить 5-6 резцов – нож-косяк, плоскую стамеску и по две полукруглых и уголковых с разными радиусами и углами загиба. Но брать нужно качественные, профессиональные инструменты, несмотря на их немаленькую цену. Дешевые наборы для начинающих делаются из плохой стали, очень быстро тупятся и работа ими не доставит удовольствия резчику.

Опытные мастера предпочитают делать для себя резцы по дереву самостоятельно. Их изготовление не представляет большой сложности и вполне под силу любому человеку, даже в домашних условиях.

Изготовление своими руками

При изготовлении этих инструментов не обойтись без электрического заточного станка (электроточила) с комплектом абразивных кругов разной зернистости. В большинстве операций его может с успехом заменить болгарка с отрезными и шлифовальными дисками.

Лезвие резца по дереву

Для изготовления лезвия инструмента подойдут любые отслужившие свой век изделия из высококачественной стали – рессоры, сверла, скальпели, рашпили и даже кольца подшипников.

Для ножей самым простым выбором является полотно для ножовки по металлу. Изготовление заключается в нарезании его на отрезки требуемой длины, формировании нужной формы лезвия и заточки.

Лучший вариант для стамесок – диск циркулярной пилы, толщина которого очень хорошо подходит для этой цели. Углеродистая сталь, из которой она изготовлена, долго держит заточку даже при обработке твердых пород дерева. Отрезание полос нужного размера и их вытачивание для получения необходимой формы лезвия выполняется с помощью болгарки или абразивного диска электроточила.

Для полукруглой стамески отлично подойдет старый пробойник – он уже имеет нужную форму. Достаточно только срезать с него лишний металл и заточить.

При интенсивном обтачивании металл нагревается, что вызывает отпуск, делающий его более мягким, неспособным долго сохранять заточку. Поэтому после придания лезвию нужной формы и заточки требуется закалка. Для этого нужно нагреть режущую часть при помощи газовой или керосиновой горелки до малинового цвета и опустить в емкость с машинным маслом.

Рукоятка

В качестве материала для рукоятки наиболее подходящим деревом считается дуб. Ну а где он не растет, его вполне успешно заменит береза, которая, будучи обожженной до черноты газовой горелкой и отшлифованная, не требует никакого покрытия и очень комфортна для работы.

Для ножей по дереву рукоятку можно сделать следующим способом:

• выпилить два бруска длиной около 12 сантиметров и сечением 12х22 миллиметра;
• приложив хвостовик лезвия к бруску, обвести его карандашом;
• стамеской выбрать древесину на глубину толщины лезвия;
• нанести на поверхности брусков столярный клей (можно ПВА или ЭДП), соединить конструкцию и стянуть ее струбцинами или зажать в тисках;
• после высыхания клея обстругать рукоятку или обточить на электроточиле и ошкурить.

Для стамесок рукоятку можно выточить на токарном станке или выстрогать из целого бруска. Затем просверлить отверстие по размеру хвостовика и, предварительно надев на рукоятку обжимное кольцо, предохраняющее дерево от раскалывания, аккуратно насадить ее на лезвие.

Заточка резцов по дереву

Завершающим этапом изготовления резцов по дереву является формирование режущей части и заточка. Основную часть металла с режущей кромки можно убрать на абразивном круге электроточила или заточным диском болгарки.

Углы заточки фасок всех видов резцов примерно одинаковые и лежат в диапазоне 18-25°, а длина острой части составляет порядка 20-35 мм, в зависимости от общей длины резца. В процессе обработки необходимо обязательное постоянное охлаждение лезвия в емкости с водой.

Дальнейшая работа выполняется вручную в следующей последовательности:

• заточка на наждачном бруске, который рекомендуется периодически смачивать водой;
• заточка на более тонком бруске или на шкурке-нулевке, положенной на твердую, ровную подложку;
• завершающая правка и полировка режущей кромки на кожаном ремне, натертом пастой ГОИ.

В процессе эксплуатации режущего инструмента его лезвие неизбежно теряет свою остроту. Регулярная тщательная заточка резцов по дереву – необходимое условие для комфортной работы резчика и высокого качества резного изделия.

Токарные резцы по дереву

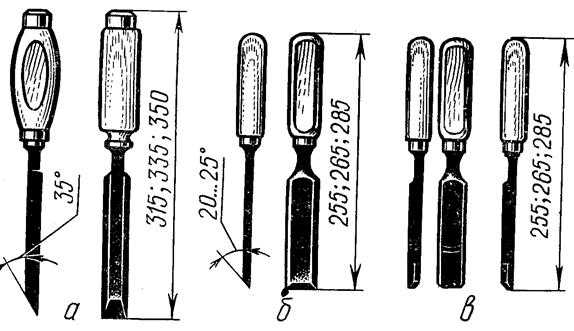

Токарный резец – инструмент, предназначенный для ручной обработки вращающейся в станке заготовки. Такие инструменты, в отличие от резцов по дереву для ручной работы, имеют длинную ручку. Она необходима для того, чтобы токарю было удобно держать инструмент. Наличие такой ручки позволяет контролировать лезвие, не прикладывая больших усилий для удержания резца.

Лезвие у всех разновидностей токарных резцов тоже длиннее, чем у ручных, поскольку токарю при работе требуется обхватывать его левой рукой.

Для большинства видов точения дерева на токарном станке требуются всего два типа резцов: рейтер и мейсель.

Рейтер – инструмент с режущей частью в форме полукруга, который используется для черновой, первоначальной обработки заготовки. С помощью рейтера заготовку обтачивают, чтобы придать ей приблизительную форму будущего изделия.

Мейсель – резец, предназначенный для чистовой обработки заготовки из дерева до получения готового изделия. Лезвие этого инструмента представляет собой пластину со скошенной режущей частью, похожую на нож-косяк.

Для самостоятельного изготовления лезвий этих резцов больше всего подходят старые напильники, а сам процесс ничем не отличается от описанного выше.

В процессе накопления опыта начинающий резчик определит для себя наиболее удобные для него виды резцов, их формы и размеры. Он научится создавать отличные инструменты и прекрасные резные изделия из дерева, и это занятие может стать для него хобби на всю жизнь.

Простое руководство по заточке инструментов для токарных станков

Не менее важно, чем научиться пользоваться инструментами для токарных станков, научиться их затачивать. Здесь вы познакомитесь с основами заточки токарных инструментов.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Токарные станки делают круглые или цилиндрические предметы из дерева на токарном станке. Наличие подходящих принадлежностей для токарного станка имеет решающее значение для успеха токарной обработки по дереву, но покупка таких инструментов, как черновой долото, долото для чаши, косое долото и другие, — это только первый шаг.

Не менее важно, чтобы эти инструменты были острыми как бритва и находились в хорошем рабочем состоянии. Тупые токарные инструменты не будут правильно вырезать стружку при вращении заготовки, что приведет к грубым и неудовлетворительным результатам. Если вы хотите попробовать токарную обработку по дереву, продолжайте читать подробное руководство по заточке токарных инструментов.

На этой странице

Инструменты и материалы для заточки токарных инструментов

Заточка токарных инструментов — это точная работа, требующая навыков. При правильном оборудовании и подходе любой может научиться. Но есть много способов запутаться, если вы попытаетесь заточить без правильных инструментов.

Дайте себе все шансы на успех, инвестируя в следующее оборудование:

Защитные очки

Необходимы для всех работ по заточке, связанных с шлифовальным станком.

Перманентный маркер

Вы будете использовать его почти на каждом токарном станке, который затачиваете. Подробнее об этом позже.

Настольный шлифовальный станок с регулируемым столом для подручника

Хороший настольный шлифовальный станок — это основа всех ваших работ по заточке токарного инструмента. Получите один способный к низкой скорости (около 1800 оборотов в минуту). Выберите хорошо зарекомендовавшую себя модель с прочным основанием, которое можно прикрутить или закрепить на рабочем столе. И убедитесь, что выбранный вами шлифовальный станок имеет встроенный широкий регулируемый подручник.

Прохладный шлифовальный круг

Я всегда затачиваю свои токарные инструменты шестидюймовым шлифовальным кругом из оксида алюминия. Холодное шлифование означает, что камень мягче, чем обычные шлифовальные круги, поэтому он не нагревает ваш инструмент так быстро. Есть компромисс: холодные шлифовальные круги изнашиваются быстрее.

Направляющие для заточки инструментов для токарных станков

Эти приспособления для заточки не являются строго необходимыми, но они значительно облегчают установку и поддержание правильного угла заточки различных инструментов для токарных станков.

Инструмент для правки кругов

Если вы регулярно затачиваете стальные инструменты с помощью шлифовального круга любого типа, вам необходимо начать с правки круга с помощью инструмента для правки с алмазным покрытием. Правка восстанавливает плоскую, четкую кромку колеса и удаляет кусочки стали, которые проникли в поры камня. Этот процесс необходим для правильной заточки круга.

Скользящие камни

Инструменты со скосом только с одной стороны (в основном, долота для точения по дереву) иногда во время заточки образуют небольшие стальные заусенцы на тыльной стороне лезвия. Оставив их, вы ограничите остроту вашего инструмента, и именно здесь пригодятся шлифовальные камни. Используйте их с небольшим количеством воды, чтобы стереть этот бур в качестве последнего шага после заточки. Я считаю, что для этого хорошо подходит водный камень с зернистостью 1000.

Как заточить инструменты для токарных станков

Вы поймете, что ваши инструменты для токарных станков нуждаются в заточке, когда заметите небольшие рваные разрывы в волокнах древесины, которую вы точите. Еще один признак: если ваши инструменты не могут аккуратно разрезать лист бумаги без разрывов или сопротивления, их нужно заточить.

Две самые большие опасности — перегреть инструменты, когда вы прижимаете их к шлифовальному кругу, и затачивать под неправильным углом.

Никогда не оставляйте токарный инструмент в контакте с шлифовальным кругом более 10 секунд. Слишком сильный нагрев может навсегда смягчить сталь, не давая инструменту удерживать острую как бритву кромку. Затачивание фаски токарного инструмента под неправильным углом может привести к тому, что кромка станет слишком тонкой и деликатной, или ее вообще не затачивают. Вот почему медлительность, осторожность и усердие имеют решающее значение при заточке токарных инструментов. Точность действительно имеет значение.

Вот как это делается:

• Защитные очки. Убедитесь, что рядом с местом, где вы будете точить, нет стружки, опилок или других легковоспламеняющихся материалов. Искры от кофемолки могут стать причиной пожара.


• Подправьте шлифовальный круг в течение нескольких секунд с помощью инструмента для правки плоского камня, пока поверхность не станет идеально ровной, а углы четкими. Убедитесь, что от предыдущих работ по заточке не осталось металлических остатков. Плоскостность инструмента для правки придаст правильную форму колесу, если вы крепко и прямо держите его на поверхности колеса. Вы узнаете, когда остатки металла исчезнут, потому что поверхность будет чистой, равномерно окрашенной и пористой.
• Раскрасьте скошенный край инструмента несмываемым маркером. Этот скос образует определенный угол — около 40 градусов для большинства перекосов, 30 градусов для черновой выемки, 50 градусов для чашеобразной выемки и 40 градусов для желобчатой ​​выемки.
• Крепко держите инструмент напротив подручника, регулируя упор так, чтобы он находился на расстоянии 1/16 дюйма от круга. Расположите инструмент так, чтобы его скошенная кромка слегка касалась шлифовального круга. Если у вас есть набор направляющих для заточки токарных станков, самое время настроить их для инструмента, который вы затачиваете в первую очередь. Если нет, вам нужно установить стол подручника под правильным углом, а затем убедиться, что вы крепко держите инструменты на нем во время заточки. Этот метод требует больше навыков и осторожности, чем использование направляющих, но, безусловно, выполним, если вы не торопитесь.
• При выключенной кофемолке слегка поверните колесо вручную. Если круг царапает маркер по всему скосу, вы правильно установили угол наклона подручника. Если нет, отрегулируйте угол до тех пор, пока он не изменится.
• Зафиксировав стол подручника под правильным углом, слегка оттяните инструмент от круга и включите шлифовальный станок.
• Крепко прижмите инструмент к упору большим пальцем и медленно перемещайте его вперед и назад другой рукой, умеренно нажимая на шлифовальный круг. Точное движение зависит от инструмента. Для косых стамесок это мягкое движение из стороны в сторону. Для выемок это вращение со средней скоростью от одной стороны закругленного скошенного края к другой.
• Часто вынимайте инструмент во время заточки и проверяйте его температуру пальцем. Он никогда не должен становиться слишком горячим на ощупь.
• Затачивайте каждый инструмент не более 30 секунд, прежде чем пытаться разрезать лист бумаги. Этого должно быть достаточно.
• Завершите заточку выемки, пропустив шликер с закругленными краями через вогнутую часть сзади (канавку), чтобы удалить любые заусенцы, образовавшиеся во время заточки.

Популярные видео

ⓘ

Роберт Максвелл

Роберт Максвелл — писатель, видеооператор, фотограф и онлайн-тренер по силовым упражнениям из Северного Онтарио, Канада. Он вырос в сельской самодостаточной усадьбе, где научился строить свой собственный дом с нуля, самостоятельно ремонтировать автомобили и работать с деревом, камнем и металлом, чтобы найти практические решения многих повседневных проблем своими руками. .

Заточка токарных инструментов — это просто

Эта статья из 65-го выпуска журнала Woodcraft Magazine.

Быстрые и простые стратегии для более безопасных и гладких резов

Для многих предметов мебели требуются токарные элементы, такие как ножки, шпиндели, колонны и тяги. Таким образом, обучение точению является естественным (и часто необходимым) следующим шагом для многих столяров. Кроме того, есть сотни полезных и приятных проектов, которые можно выполнить, имея лишь токарный станок, небольшой набор токарных инструментов и несколько обрезков дерева. Тем не менее, веселье не может начаться, пока ваши инструменты не будут должным образом сформированы и заточены. Столяры пришли к выводу, что инструменты, купленные в магазине, требуют некоторой заточки перед использованием. Удивительно то, что некоторые новые токарные инструменты не затачиваются должным образом. Это может сделать обучение повороту более разочаровывающим, чем должно быть.

Здесь я покажу, как быстро заточить шесть моих наиболее часто используемых инструментов, чтобы вы могли уделить больше внимания токарной обработке.

Обычно я предпочитаю заточку от руки. Для меня ручная заточка сродни езде на велосипеде без тренировочных колес. Как только ваши руки узнают, что заточка — это то же самое, что и токарная обработка, вы обнаружите, что переход от шлифовального станка к токарному станку может быть быстрым и плавным. И когда вы можете подправить лезвие за меньшее время, чем для настройки приспособления, вы, вероятно, будете точить чаще.

Стартовый набор токарных резцов

1⁄2″ Круглый скребок

1⁄8″ Алмазный отрезной инструмент

3⁄4″ Долото для черновой обработки шпинделя

3⁄ 8-дюймовая канавка шпинделя

1⁄2 » Чашеобразное долото»

3⁄4″ Перекос

Установка для заточки

Наличие рядом с токарным станком нескольких принадлежностей поможет вам сохранить преимущество ваших инструментов. Если у вас еще нет этих предметов, самое время запастись ими.

Низкоскоростная шлифовальная машина (колесо 6 или 8 дюймов)

Существуют и другие станки для заточки и придания формы, но лучше всего начать с низкоскоростной шлифовальной машины. Если у вас его еще нет, эта машина обойдется вам от 150 до 250 долларов.

Подручники

Вы должны инвестировать в достойные послепродажные подручники, такие как система заточки Wolverine (№ 125676, $89,99). Платформа и V-образные упоры легко регулируются и надежно фиксируются на месте. Если ваш бюджет позволяет, подумайте о том, чтобы побаловать себя приспособлением Vari-Grind (#125677, $55,9).9) для шпиндельных и чашеобразных бороздок.

Подставка для кофемолки

Мой папа построил эту подставку (справа) для меня 30 лет назад. Мне нравится, что он прочный, но при этом достаточно легкий, чтобы его можно было перемещать вместе с любым токарным станком, который я использую. (Заточка должна требовать как можно меньше шагов.) Отрегулируйте ножки так, чтобы подручники находились на той же высоте, что и подручники вашего токарного станка.

Шлифовальные круги

Обе стороны моей кофемолки оснащены кругами Norton 3x с зернистостью 80. Я считаю, что эти круги быстро удаляют материал и создают кромку, которую я могу использовать без дополнительного хонингования. Колесо 6 дюймов стоит около 45 долларов; 8-дюймовое колесо стоит 55 долларов.

Когда остальная часть находится в горизонтальном положении на высоте оси колеса, прикоснитесь инструментом к колесу и сдвиньте его в сторону, чтобы выровнять и очистить поверхность.

Алмазный инструмент для правки

Шлифовальные круги требуют частой правки. Легкий проход инструментом для правки (#158522, $17,99), как показано выше, выравнивает поверхность круга, удаляет наросты металла и обнажает свежий абразив.

Транспортир

Вы можете начать с заводских углов инструмента, но со временем вы найдете металлический угломер (№ 85O45, 20,9 долл. США).9) удобно для проверки угла или установки нового.

Маркер с фломастером

Маркер предлагает самый простой способ установить подручник в соответствии с существующим углом. Раскрасьте край инструмента, а затем прикоснитесь им к камню. Когда шлифовальная метка стирает чернила в центре скоса, все готово.

Точильные камни

Косые стамески требуют заточки. Масляный камень (#149103, $31,99) — эффективное и доступное решение. У меня также есть алмазная лопатка (№ 415700, 37,9 долларов США).9) в моем кармане для подкраски со стороны инструмента.

Алмазный отрезной инструмент

Разработанный для резки прямых, точных диаметров и для отделения токарной обработки от ненужной части заготовки, отрезной инструмент представляет собой нечто среднее между режущим инструментом и шабером. Когда кромка проходит по касательной к заготовке со скосом, происходит резка. Когда наконечник входит прямо в заготовку на уровне или немного выше центральной линии, он царапает. Инструменты для разделения бывают нескольких видов: плоские, ромбовидные и «рифленые». Со временем вы захотите приобрести другие инструменты для разделения, но алмаз — хороший инструмент для начала, потому что он прост в использовании. Поскольку наконечник находится в самой толстой части стержня, алмазный отрезной инструмент может выполнять глубокие пропилы без заедания сторон в пропиле.

Как правило, установленные на заводе фаски сходятся под углом 50°, поэтому этот инструмент должен быть готов к работе после быстрой подкраски. (Примечание: меньший угол обеспечивает более чистый срез, но он имеет тенденцию быстро ломаться при использовании для шабрения.) Для заточки отрегулируйте плоскую подставку так, чтобы угол скоса инструмента соответствовал кругу. Затем аккуратно прижмите край к колесу. Сосредоточьтесь на удалении равного количества с обеих граней, чтобы точка оставалась в центре инструмента. Остановитесь, как только край станет прямым и вы почувствуете заусенец. (Я не беспокоюсь о полировке или заточке жернова. Он сломается, как только кончик коснется заготовки.)

Скребок

Трудно увидеть разницу между изображениями «До» и «После», но если вы проведете пальцем по верхней поверхности обоих инструментов, вы сразу заметите край проволоки или заусенец на правильно подготовленном скребке. Именно этот заусенец дает скребкам возможность создавать гладкие, как стекло, поверхности. Заусенцы недолговечны, но их можно восстановить за считанные секунды.

Отрегулируйте подручник так, чтобы поверхность фаски совпадала с контуром круга. Чтобы углы совпадали, покрасьте кончик инструмента маркером и прикоснитесь им к колесу. Отрегулируйте платформу, пока колесо не коснется середины скоса. Теперь, положив инструмент ровно на опору, осторожно вдавите кончик скребка в колесо и следуйте форме кромки. Для круглого скребка это означает раскачивание рукоятки инструмента вперед и назад. Когда искры начнут падать на верхнюю поверхность инструмента, и вы почувствуете заусенец, все готово.

Примечание. Некоторые токари счищают заусенец полировальным кругом, а затем используют полировальный станок, чтобы нарисовать заусенец. Вытянутый заусенец может быть немного жестче, но я не думаю, что производительность требует этого дополнительного шага. Я считаю, что более частое шлифование быстрее и проще, чем рисование заусенца вручную.

Черновая канавка шпинделя

Черновая канавка шпинделя превращает заготовки в цилиндры; он также может поворачивать основные формы, такие как конусы. Обратите внимание, что этот инструмент предназначен только для шпинделей. Он не предназначен для переворачивания чаши.

Работает любой угол скоса от 40° до 55°; так что угол завода-земли является хорошей отправной точкой. Отрегулируйте угол плоской опоры так, чтобы скос инструмента касался камня. Теперь включите болгарку и инструментом, параллельным кругу, коснитесь кончика инструмента. Положите инструмент на подставку и медленно подтолкните долото к колесу. Когда наконечник коснется круга, одной рукой прижмите инструмент к столу и вращайте долото, пока не дойдете до другой стороны, а затем в обратном направлении. Когда вы шлифуете, сосредоточьтесь на том, чтобы крепко удерживать долото на остальных и держать его конец перпендикулярно кругу. Когда искры исходят от верхней части инструмента, работа должна быть завершена.

Примечание. Некоторые токари предлагают положить торец рукоятки в V-образный упор, но я думаю, что эта процедура занимает слишком много времени и потенциально опасна. Если край зацепится, вращение шлифовального станка заклинит инструмент в круге. На мой взгляд, шлифовка от руки более безопасна и не менее точна.

Долото для шпинделя

Долото для шпинделя предназначено для вырезания кривых, бухт и других подробных профилей на шпинделях и чашах. Эти формы легче сделать, если вы удлините и изогните скос, чтобы создать «шлифовку ногтя», как показано выше. В отличие от черновой выемки, этот профиль имеет более длинную конусообразную вершину с укороченными выступами, предназначенными для того, чтобы не попасть в разрез.

Заточка шпиндельной выемки требует большей практики, чем другие инструменты, потому что инструмент прокатывается по шлифовальному кругу, одновременно перемещаясь вверх по кругу для заточки крыльев. В отличие от обычной стамески, вы не можете просто установить инструмент на остальные. Чтобы упростить этот двухэтапный процесс, я положил свою руку на V-образный упор, как показано выше слева. (Я думаю, что этот метод держит вашу руку на более безопасном расстоянии от круга.)

При выключенном шлифовальном станке положите долото на отдыхающую руку и двигайте его вперед, пока средняя часть фаски не коснется верхней половины круга, и затем дайте ему откинуться от колеса. Теперь, когда шлифовальный станок включен, поднимите рукоятку, пока полный скос не коснется круга. Поворачивая инструмент, одновременно толкайте его вверх по шлифовальному кругу, как показано на рисунке. Повторяйте этот процесс с одной стороны до тех пор, пока искры не появятся на краю и внутри флейты. Затем повторите процедуру с другой стороны скоса. В качестве последнего шага поверните наружу в обоих направлениях от середины режущих кромок выемки, чтобы сделать однородный непрерывный скос.

Долото для чаши

Я обтачиваю долото для чаши так же, как и долото для шпинделя; тем не менее, я делаю шлифовку с большим углом скоса (около 75°-80°), чтобы обеспечить большую массу под режущей кромкой. Эту долото также можно затачивать от руки, но при создании совершенно новой фаски на более крупной долото я ценю помощь приспособления Vari-Grind.

Чтобы использовать зажимное приспособление, сначала установите упор так, чтобы кончик выступал примерно на 2 дюйма от передней части зажимного приспособления, как показано на рисунке. Отрегулируйте ножку зажимного приспособления в соответствии с инструкциями производителя, установите его в V-образный упор, а затем выдвиньте остальные. так, чтобы центр фаски находился в центре круга. Теперь включите шлифовальный станок и опустите инструмент на круг. Сначала заточите кончик, а затем поверните и покачайте приспособление в каждом направлении, как показано, чтобы создать равномерный помол (как видно на фото, удобно стоять сбоку от кофемолки, чтобы держаться подальше от рукоятки).0061

Косое долото

Косое долото — мой любимый инструмент для большинства операций токарной обработки шпинделя. Его можно использовать не только для придания формы, но и для финишной обработки цилиндров, V-образных канавок, валиков и длинных вогнутых кривых. Хотя он считается самым сложным в использовании инструментом, после освоения он может производить обработанные поверхности, гладкие, как наждачная бумага с самой мелкой зернистостью, за короткое время.

Поскольку это инструмент для финишной обработки поверхности, перекос должен быть острым как бритва (буквально, как бритва). К счастью, получить хирургическое лезвие не намного сложнее, чем заточить стандартное стамесочное долото.

Вместо того, чтобы использовать шлифовальную машину, я предпочитаю формировать фаски на дисковой или ленточной шлифовальной машине с абразивом зернистостью 80. В отличие от колеса, эти машины сохраняют плоский скос. (Примечание. Во избежание возгорания удалите опилки со шлифовальной машины и прилегающих участков.)

Используя установленный на заводе скос в качестве ориентира, положите одну руку на стол шлифовальной машины, а затем поверните наконечник к диску или ремню. , как показано. При этом следите за тем, чтобы не задеть верхний угол инструмента. Чтобы избежать заедания, дайте нижнему краю косой детали коснуться абразива, прежде чем полностью совместить фаску с диском. Повторите эту процедуру на противоположном лице. После шлифовки обеих сторон проверьте фаски, а затем внесите необходимые корректировки, чтобы обе фаски были одинаковой длины.

После шлифовки нужно отточить лезвие. Пока буду еще за станком, настрою масляный камень. Просто совместите скос с камнем и перемещайте инструмент вперед и назад, как показано, пока не получите зеркальную поверхность. Несколько проходов с каждой стороны должны помочь. В эти дни я также ношу алмазную ракетку в кармане фартука. Этот аксессуар обеспечивает удобный способ подправить край перед чистовой обработкой. Я обнаружил, что могу повторно заточить лезвие несколько раз, прежде чем потребуется его переточка.

Он острый или нет?

Если вы пробовали использовать новый токарный инструмент или пытались слишком долго точить, не возвращаясь к шлифовальному станку, то вы уже знаете, как тупой инструмент будет тянуть или рваться при токарной обработке, оставляя поверхность, которую можно невозможно отшлифовать до гладкости. Хитрость заключается в том, чтобы знать, когда инструмент нуждается в подкраске, до того, как будет нанесен ущерб. Способность определить разницу требует определенного опыта, тем более что некоторые породы дерева труднее обтачивать, чем другие.

Один из быстрых способов определить, является ли инструмент острым или нет, — перетащить его край по ногтю миниатюры.
