Резцы по дереву, их отличие по форме и размеру лезвия, самостоятельное изготовление и заточка

Резьба по дереву – это один из древнейших видов прикладного искусства, не утративший свою популярность и сегодня. Художественная резьба – очень трудоемкое и сложное, но очень увлекательное занятие, для которого необходимы специальные инструменты – резцы по дереву.

Существует большое количество типов и форм этих инструментов, предназначенных для разных методов вырезания, зависящих от специфики участков рельефа деревянной заготовки. От их качества не меньше чем от мастерства резчика зависит чистота резьбы.

Не забудь поделиться с друзьями!

Содержание статьи

Виды резцов
Изготовление своими руками
- Лезвие резца по дереву
- Рукоятка
- Заточка резцов по дереву
Токарные резцы по дереву

Виды резцов

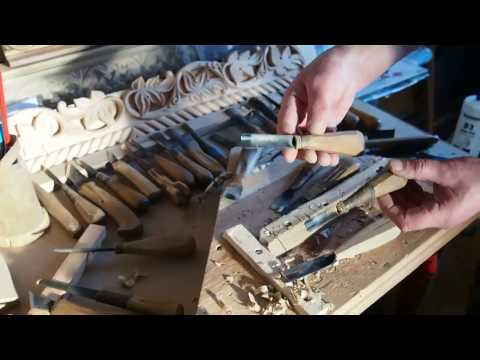

Все резцы по дереву, необходимые для ручной работы, имеют однотипную конструкцию и состоят из металлического лезвия с хвостовиком, на котором закреплена деревянная рукоятка.

Для вырезания несложных геометрических орнаментов на плоской поверхности можно обойтись парой простых резаков, но для создания сложных объемных и ажурных произведений из дерева потребуется применение большого числа специальных резцов.

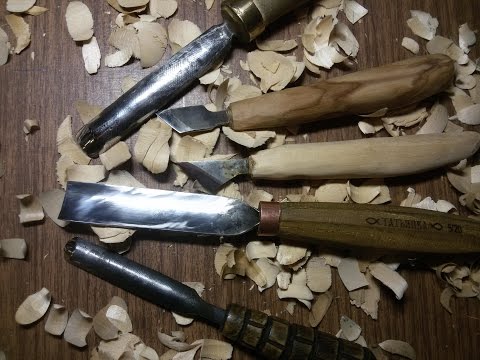

Наиболее широко применяются следующие виды этих инструментов:

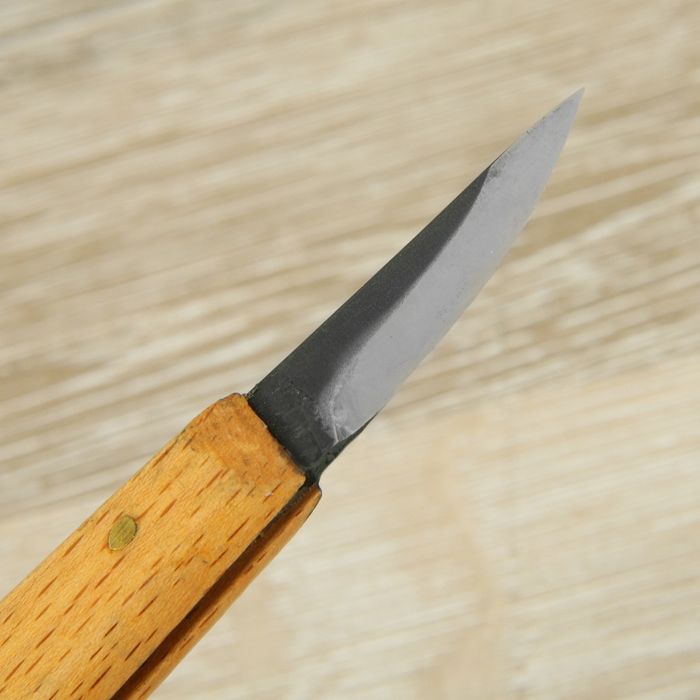

нож-косяк – инструмент наподобие сапожного ножа с коротким треугольным лезвием, угол скоса которого может быть разным, что делает его универсальным и подходящим для большого спектра работ;

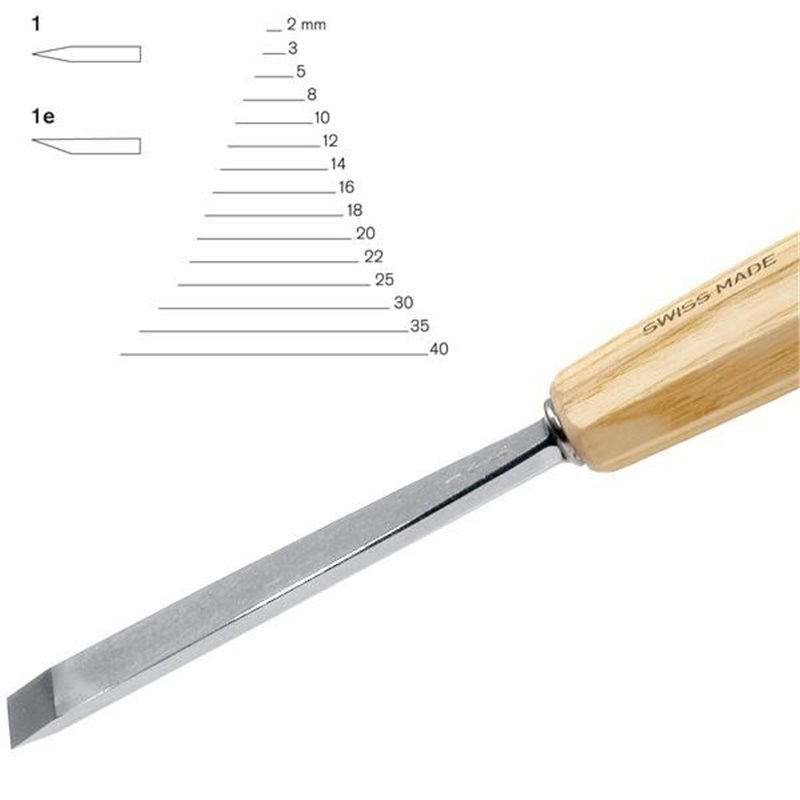

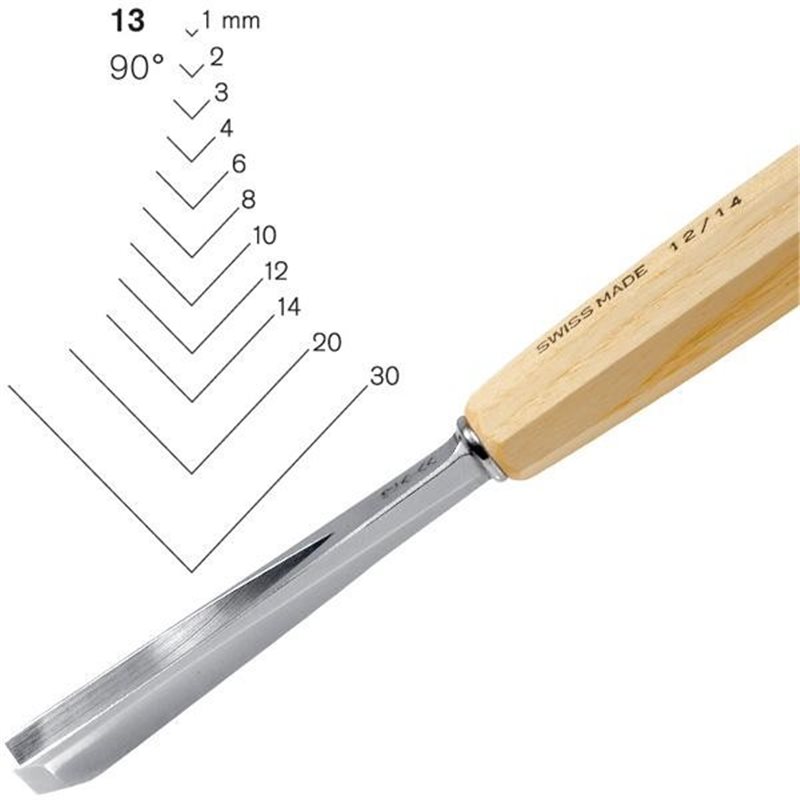

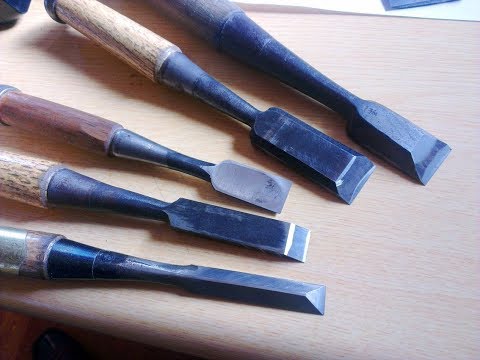

стамеска – наиболее распространенный тип резца по дереву. Им выполняется основной объем работы при создании большинства резных изделий, он имеет ровное лезвие с режущей кромкой на конце, которая бывает прямой, косой, полукруглой или уголковой в форме буквы V;
клюкарза – инструмент, похожий на стамеску, с лезвием, имеющим два изгиба по сто двадцать градусов (чтобы рукоятка при работе не цепляла обрабатываемую плоскость). С разнообразными режущими частями – полукруглыми, скобчатыми, прямыми и другими;

ложкорез – резец для вырезания ложек и другой посуды, выполненный в форме кольца или полукольца с заточенной боковой гранью;
топорик – нож, похожий на немного скошенное лезвие топора, являющийся довольно универсальным инструментом, уголками которого можно делать резы как на себя, так и от себя, а серединой лезвия срезать выпуклости.

Для тех, кто только начинает осваивать методику резьбы по дереву, на первых порах достаточно будет купить 5-6 резцов – нож-косяк, плоскую стамеску и по две полукруглых и уголковых с разными радиусами и углами загиба. Но брать нужно качественные, профессиональные инструменты, несмотря на их немаленькую цену. Дешевые наборы для начинающих делаются из плохой стали, очень быстро тупятся и работа ими не доставит удовольствия резчику.

Опытные мастера предпочитают делать для себя резцы по дереву самостоятельно. Их изготовление не представляет большой сложности и вполне под силу любому человеку, даже в домашних условиях.

Изготовление своими руками

При изготовлении этих инструментов не обойтись без электрического заточного станка (электроточила) с комплектом абразивных кругов разной зернистости. В большинстве операций его может с успехом заменить болгарка с отрезными и шлифовальными дисками.

Лезвие резца по дереву

Для изготовления лезвия инструмента подойдут любые отслужившие свой век изделия из высококачественной стали – рессоры, сверла, скальпели, рашпили и даже кольца подшипников.

Для ножей самым простым выбором является полотно для ножовки по металлу. Изготовление заключается в нарезании его на отрезки требуемой длины, формировании нужной формы лезвия и заточки.

Лучший вариант для стамесок – диск циркулярной пилы, толщина которого очень хорошо подходит для этой цели. Углеродистая сталь, из которой она изготовлена, долго держит заточку даже при обработке твердых пород дерева. Отрезание полос нужного размера и их вытачивание для получения необходимой формы лезвия выполняется с помощью болгарки или абразивного диска электроточила.

Для полукруглой стамески отлично подойдет старый пробойник – он уже имеет нужную форму. Достаточно только срезать с него лишний металл и заточить.

При интенсивном обтачивании металл нагревается, что вызывает отпуск, делающий его более мягким, неспособным долго сохранять заточку. Поэтому после придания лезвию нужной формы и заточки требуется закалка. Для этого нужно нагреть режущую часть при помощи газовой или керосиновой горелки до малинового цвета и опустить в емкость с машинным маслом.

Рукоятка

В качестве материала для рукоятки наиболее подходящим деревом считается дуб. Ну а где он не растет, его вполне успешно заменит береза, которая, будучи обожженной до черноты газовой горелкой и отшлифованная, не требует никакого покрытия и очень комфортна для работы.

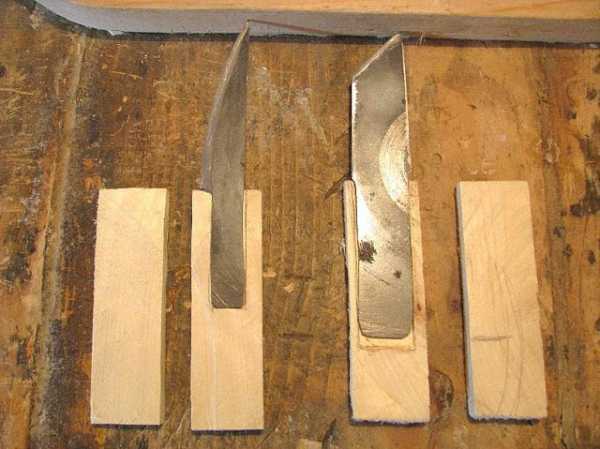

Для ножей по дереву рукоятку можно сделать следующим способом:

выпилить два бруска длиной около 12 сантиметров и сечением 12х22 миллиметра;
приложив хвостовик лезвия к бруску, обвести его карандашом;
стамеской выбрать древесину на глубину толщины лезвия;
нанести на поверхности брусков столярный клей (можно ПВА или ЭДП), соединить конструкцию и стянуть ее струбцинами или зажать в тисках;
после высыхания клея обстругать рукоятку или обточить на электроточиле и ошкурить.

Для стамесок рукоятку можно выточить на токарном станке или выстрогать из целого бруска. Затем просверлить отверстие по размеру хвостовика и, предварительно надев на рукоятку обжимное кольцо, предохраняющее дерево от раскалывания, аккуратно насадить ее на лезвие.

Заточка резцов по дереву

Завершающим этапом изготовления резцов по дереву является формирование режущей части и заточка. Основную часть металла с режущей кромки можно убрать на абразивном круге электроточила или заточным диском болгарки.

Углы заточки фасок всех видов резцов примерно одинаковые и лежат в диапазоне 18-25°, а длина острой части составляет порядка 20-35 мм, в зависимости от общей длины резца. В процессе обработки необходимо обязательное постоянное охлаждение лезвия в емкости с водой.

Дальнейшая работа выполняется вручную в следующей последовательности:

заточка на наждачном бруске, который рекомендуется периодически смачивать водой;
заточка на более тонком бруске или на шкурке-нулевке, положенной на твердую, ровную подложку;
завершающая правка и полировка режущей кромки на кожаном ремне, натертом пастой ГОИ.

В процессе эксплуатации режущего инструмента его лезвие неизбежно теряет свою остроту. Регулярная тщательная заточка резцов по дереву – необходимое условие для комфортной работы резчика и высокого качества резного изделия.

Токарные резцы по дереву

Токарный резец – инструмент, предназначенный для ручной обработки вращающейся в станке заготовки. Такие инструменты, в отличие от резцов по дереву для ручной работы, имеют длинную ручку. Она необходима для того, чтобы токарю было удобно держать инструмент. Наличие такой ручки позволяет контролировать лезвие, не прикладывая больших усилий для удержания резца.

Лезвие у всех разновидностей токарных резцов тоже длиннее, чем у ручных, поскольку токарю при работе требуется обхватывать его левой рукой.

Для большинства видов точения дерева на токарном станке требуются всего два типа резцов: рейтер и мейсель.

Рейтер – инструмент с режущей частью в форме полукруга, который используется для черновой, первоначальной обработки заготовки. С помощью рейтера заготовку обтачивают, чтобы придать ей приблизительную форму будущего изделия.

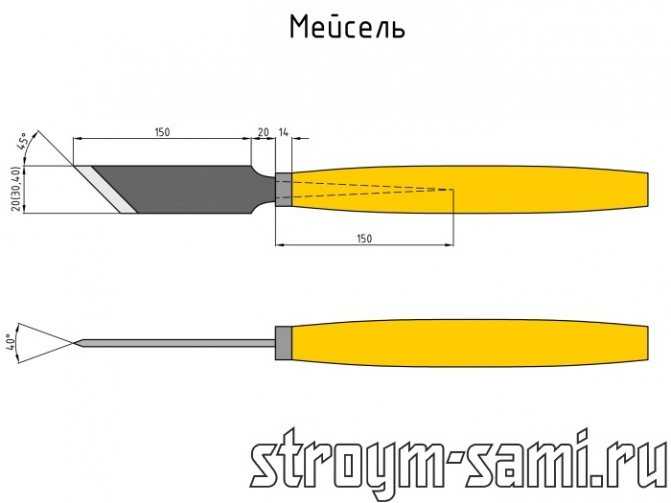

Мейсель – резец, предназначенный для чистовой обработки заготовки из дерева до получения готового изделия. Лезвие этого инструмента представляет собой пластину со скошенной режущей частью, похожую на нож-косяк.

Для самостоятельного изготовления лезвий этих резцов больше всего подходят старые напильники, а сам процесс ничем не отличается от описанного выше.

В процессе накопления опыта начинающий резчик определит для себя наиболее удобные для него виды резцов, их формы и размеры. Он научится создавать отличные инструменты и прекрасные резные изделия из дерева, и это занятие может стать для него хобби на всю жизнь.

основные виды. Изготовление и обслуживание. Разновидности резцов для изделий ручной работы по дереву Виды и предназначение стамесок

Техника резьбы по дереву
Изготовим самостоятельно
Лезвие
Рукоятка
Заточка

Ножи для резьбы по дереву являются обязательным аксессуарами в арсенале мастера, который изготавливает декоративные предметы из натуральной древесины.

Такие инструменты могут иметь различные типы и формы, что непосредственно влияет на специфику обработки отдельных деталей. Самым известным резаком, который пользуется огромной популярностью среди наших мастеров, является богородский нож.

Техника резьбы по дереву

Резьба по дереву относится к сложной, но очень интересной технике декорирования изделий, известной с давних времен. Начало работы, как правило, заключается в создании заготовки, а проще говоря, колоды или болванки. Далее выполняют черновую обработку поверхности, в ходе которой ее выравнивают и избавляются от всевозможных дефектов. Затем наступает очередь художественной работы, которую мастер осуществляет при помощи резцов для резьбы по дереву. Технически такой процесс выглядит как выборка части древесины, что позволяет придать заготовке рельеф и объем. Данный этап можно назвать основным, ведь именно от него зависит то, каким будет конечный вид изделия. Финишная обработка декоративного предмета состоит в шлифовке древесины и ее пропитке антисептиками и лакокрасочными изделиями.

Для выполнения ручной работы данного типа могут применяться режущие приборы с различной конфигурацией лезвия. От их качества не меньше, нежели от мастерства столяра, зависит чистота орнамента на древесине, поэтому необходимо следить за тем, чтобы лезвие стамески было прочным, острым и не имело зазубрин. Если бывалые мастера смогут с закрытыми глазами определить тип и качество столярных ножей, то выбор резцов по дереву для начинающих может стать сложной задачей . Тем, кто еще не до конца знаком с особенностями выбора и изготовления резцов, мы предлагаем подробнее ознакомиться с их основными разновидностями и способом применения. Также вы сможете узнать, как сделать резцы по дереву самостоятельно, задав им необходимые размеры и форму.

Виды

Считается, что мастера-виртуозы могут обойтись одним-двумя резцами, однако, как показывает практика, достичь наилучшего результата и облегчить труд поможет хороший набор специальных столярных приспособлений, в который входят стамески с лезвиями разнообразных форм. Специалисты в данной отрасли рекомендуют пополнить свой арсенал следующими позициями:

Наряду с приспособлениями для резки ажурных элементов существуют и дополнительные предметы, без которых не обходится ни один столяр. К таким инструментам относятся ножовки, лобзики, дрели, ножовки по дереву могут предназначаться для черновой или чистовой работы (сабельные, лучковые).

Те мастера, которые работают с крупногабаритными конструкциями, приобретают не только ножовочный инструмент, но и включают в свой арсенал резцы топорики, или, как их еще называют, фигурные тесла . Их принцип действия аналогичен тому, по которому работают режущие инструменты меньшего образца с разницей лишь в масштабе и чистоте процесса. Новички, только начинающие постигать ремесло, в разновидностях инструмента разбираются не так досконально, как бывалые мастера, поэтому здесь главное соблюдать золотое правило – качество превыше всего. Так как покупка добротных ножей может обойтись недешево, многие делают резаки самостоятельно, тем более что сегодня в интернете легко отыскать подходящие видео и фото уроки. Далее мы расскажем, как сделать ножи для фигурной резьбы своими руками из подручных материалов.

Изготовим самостоятельно

Сразу оговоримся, что не всегда высокая цена вынуждает столяра идти на радикальные меры. Зачастую хороший опытный мастер не может подобрать для себя такой инструмент, который бы отвечал его требованиям, и это тоже становится причиной для самостоятельной работы над резцом. В принципе, эта задача решается довольно успешно, главное знать, из чего сделать резцы и какую технологию применить в данном случае.

Лезвие

В большинстве случаев в качестве сырья для самостоятельной заготовки подойдет обычное полотно по дереву или металлу. Из такого материала можно получить отличный нож косяк – достаточно обломать вручную или обрезать сегмент полотна на токарном станке , а затем сформировать режущую кромку. Достойными характеристиками, подходящими для нашего изделия, обладает и диск от пилы по дереву , ведь очень важно, из какой стали мастерить нож косяк, а здесь мы имеем дело с углеродистым металлом, который легко затачивать и он долго остается острым даже при работе с твердыми породами дерева.

Если ваш будущий самодельный резец будет предназначен для выборки древесины, он должен иметь полукруглую форму лезвия, и в данном случае его лучше изготавливать из пробойника, который можно отыскать практически в каждой домашней мастерской. В частных столярных мастерских можно встретить самодельные резцы из подшипника, которые также себя неплохо зарекомендовали в работе.

Рукоятка

Когда режущая часть стамески готова, можно приступать к изготовлению не менее важной части инструмента – рукоятке. Здесь нам понадобится деревянный брусок, и лучше, если это будет древесина твердых пород, из которой нужно будет вырезать держак с отверстием в торце. Обратите внимание на то, что форма отверстия должна соответствовать аналогичному параметру металлического хвостовика ножа для резьбы по дереву, своими руками изготовленного из полотна или диска.

В том случае, если для изготовления резца по дереву используется ручка, состоящая из двух частей, рекомендуется дополнительно фиксировать лезвие крепежными элементами, а процесс склейки осуществлять при помощи тисков или струбцин.

Заточка

Добиться достойного результата в художественном ремесле резчик сможет лишь в том случае, если сделанный инструмент будет острым. При резьбе по дереву ножи имеют свойство тупиться, поэтому правильно заточенный косяк сможет долго работать без повторной обработки.

Резцы по дереву — это необходимый инструмент для любого резчика. Однако качество магазинных резцов зачастую оставляет желать лучшего, поэтому если вы планируете всерьез заняться вырезанием по дереву, то вам стоит сделать резцы по дереву своими руками.

Резцы по дереву из ленточной пилы

Как сделать резец по дереву своими руками из На самом деле это не так уж сложно, притом что заточку такие резцы держат очень хорошо. Для работы вам понадобятся:

Обрезки дуба для рукояток.
Электрическое точило.
Ножовка.
Ленточная шлифовальная машинка.
Шлифовальные шкурки разной зернистости.
Собственно лезвие от ленточной пилы.
Респиратор, чтобы защитить органы дыхания.

Изготовление клинка

Если вы планируете делать резцы по дереву своими руками, то вам понадобится кусок полотна пилы длиной примерно 8 сантиметров. Из них 4,5-5 сантиметров нужно оставить на хвостовик, который будет крепиться к рукояти. При помощи электрического точила из полотна вырезается форма будущего ножа. Форму мастер определяет сам в зависимости от требований. Затем на машинке форму нужно обточить, сделав для нее большую фаску с углом 10-15 градусов. Это сужение от обуха к режущей кромке необходимо для того, чтобы с резцом можно было работать. Режущая кромка с углом 25-30 градусов, которая и будет участвовать в процессе вырезания, создается позже.

Выполнять эту работу нужно медленно, иначе металл нагреется, станет мягким и перестанет держать заточку. Можно иногда охлаждать заготовку в воде.

Изготовление рукояти

Чтобы изготовить рукояти для таких предметов, как резцы станка, дереву своими руками нужно придать особую форму. Для рукоятей подойдут дубовые бруски длиной около 12 сантиметров и сечением 12х22 миллиметра.

Хвостик металлической заготовки зашкурить по краям, чтобы сбить заусенцы.
Приложив хвостик к брусочку, обвести форму ручкой.
Стамесками выбрать древесину на глубину, идентичную толщине заготовки. Периодически заготовку надо примерять, прикладывая сверху второй брусочек. Ямка не должна быть ни слишком глубокой, ни слишком мелкой — в первом случае клинок будет шататься, а во втором — ручка просто треснет или не склеится.
После того как вы убедились, что все детали идеально подходят друг к другу, их можно склеивать. Клей нужно наносить в гнездо и на поверхность бруска. На вторую деталь клея можно нанести меньше.
После соедините детали максимально точно и стяните струбцинами. Сделать это нужно сильно, но чтобы не расколоть бруски.
Излишки клея уберите влажной тряпочкой и оставьте все сохнуть примерно на 12 часов.

После этого плотность конструкции надо проверить — возьмитесь одной рукой за рукоятку, а второй попытайтесь расшатать клинок. Если услышите характерные скрипы, то работу придется переделывать. Не поленитесь — если ручные резцы по дереву руками будут плохо сделаны, то клинок быстро расшатается и может в итоге привести к травме.

Подгонка рукоятки

Резцы по дереву своими руками хороши тем, что форму рукоятке вы можете придать сами, как вам удобно. Хотя некоторых общих правил надо придерживаться:

Заднюю часть оставьте округлой и широкой, гораздо шире той, что ближе к клинку. Поэтому лучше заранее сделать заготовки рукояток в виде вытянутой усеченной пирамиды.
Обязательно сделайте на рукоятке выемку под указательный палец.

Грани рукоятки можно обточить шлифовальной машинкой. Это обязательно делать в респираторе и защитных очках, чтобы не повредить органы зрения и дыхания. Обточите рукоятку примерно, а затем вручную обработайте мелкой шкуркой. После по желанию покрасьте рукоятку и обязательно обработайте ее лаком.

Создание инструмента из фрезы по металлу

Проверка заточки

Заточку резца следует проверить. Если он заточен правильно, то даже самая твердая древесина будет легко резаться не только вдоль, но и поперек волокон. Также остроту следует проверить на мягком дереве, посмотрев, чтобы срез был блестящим и ровным, как будто «масляным». Для этой проверки подойдет, например, сосна, которую очень легко достать.

Заточка, если нож затупился

Со временем ваш нож, разумеется, затупится. Тогда его можно будет заточить шлифовальной шкуркой, а затем также отполировать на обратной стороне кожаного ремня с пастой ГОИ.

Общая классификация доступных сегодня приспособлений для работы с деревянными поверхностями объединяет их в общую группу, которую называют резцами. В этом списке находятся режущие лезвия, пилы, топоры, стамески, специальные рубанки и другие инструменты. Главная особенность любого инструмента из этого списка заключается в выполнении конкретного вида обработки древесины.

Резцы для токарного станка по дереву

Токарные резцы для древесины необходимы для ручной обработки детали, которая вращается в станке. Такие резцы по дереву состоят из двух главных частей: рабочей (металлической) и ручки (чаще всего из дерева).

В рабочей части выделяют:

режущую часть или лезвие. Это затачиваемая часть, именно она взаимодействует с заготовкой
тело является главной частью, за которую токарь держит резец «нерабочей» рукой на подлокотнике станка
хвостовик — это узкая часть, в которую плавно переходит тело. На хвостовике крепится ручка.

Ручка состоит из двух частей:

основы, которая представляет собой большую часть, которую мастер держит в «рабочей» руке
шейки, которая представляет собой небольшую цилиндрическую часть с металлическим крепёжным кольцом, предотвращающим растрескивание ручки во время набивания её на хвостовик рабочей части.

В зависимости от типа обработки токарные резцы бывают разной конфигурации. Отметим, что при повышении сложности работы усложняется их конструкция, определяющая и специфическую заточку лезвия. Для молодого мастера достаточно двух типов резцов: рейера и мейселя.

Эти два инструмента помогут осуществлять токарные работы среднего уровня сложности. В основном, проводится обработка внешней поверхности. В ряде случаев можно работать с внутренними поверхностями изделия.

Какие еще бывают токарные резцы по дереву? Видео, представленное ниже, наглядно демонстрирует работу различных видов токарных резцов.

Работа на токарном станке

Сегодня токарные станки по дереву часто применяются для производства многофункциональных деталей для мебели. Кроме этого этот станок поможет создать привлекательные и необычные элементы декора, к примеру, подсвечники, чашечки, игрушки, волчки и другое.

Токарные станки бывают разных размеров. Прежде всего, нужно выбрать самый подходящий станок. На сегодняшний день существует довольно широкий перечень настольных токарных станков, идеально подходящих для небольшого проекта. Более крупные устройства применяют для создания балясин, которые применяются для изготовления мебели и перил.

Параметры, по которым различаются токарные станки:

длина станины. Она определяет наибольшую длину обрабатываемого бруска
диаметр обточки над станиной — это максимальный диаметр бруска
лошадиная сила — мощность силового агрегата, определяющая массу бруска для обтачивания без нагрузки на резец и станок
обороты двигателя в минуту. Большая часть станков имеют постоянную скорость. Устройства, имеющие низкий скоростной режим может использоваться для обработки заготовок неправильной формы. А более высокие обороты помогают отполировать изделие.

При покупке обратите внимание на массу и материал, из которого изготовлен станок. Варианты, имеющие чугунную станину и стальную раму довольно прочные, однако не мобильные. Их не переставить на другое место работы.

Токарные резцы отличаются длинной ручкой изогнутой формы. Она предназначена для того, чтобы мастеру было удобно держать инструмент. В результате наличия такой ручки мастер аккуратно контролирует лезвие, но при этом не чувствует утомляемости. Резцы для ручной обработки не годятся для работы на станке, потому что имеют короткую ручку.

Работа резцами по дереву

Резьба по дереву — это сложная, однако довольно интересная техника декорирования изделий, которая известна с давних времен. В начале работы необходимо создать заготовки, другими словами, колоды или болванки. После этого осуществляется черновая обработка поверхности, во время которой поверхность выравнивается, и устраняются всевозможные дефекты.

После этого можно приступать к художественной работе, которая осуществляется с помощью резцов для резьбы по дереву. Фактически — это выборка части древесины, позволяющая придать заготовке рельеф и объем. Это главный этап, потому что именно от него зависит внешний вид предмета. Финишная отделка декоративного изделия заключается в шлифовке лесоматериала и его пропитке антисептическими средствами и лакокрасочными покрытиями.

Для реализации ручной работы такого типа применяются режущие устройства, имеющие различную конфигурацию лезвия. Их качество оказывает непосредственное влияние на чистоту орнамента, по этой причине нужно внимательно наблюдать за тем, чтобы лезвие стамески было острое и без зазубрин.

Резцы для резьбы по дереву — это обязательный инструмент в арсенале мастера, который занимается изготовлением декоративных предметов из древесины. Эти инструменты бывают различных типов и форм, что оказывает влияние на специфику обработки некоторых деталей.

Некоторые считают, что мастера-виртуозы работают одним-двумя резцами, но, на практике оказывается ясно, что добиться наилучшего результата и обеспечить легкую работу поможет только полный набор специальных столярных инструментов, в котором должны быть стамески с лезвиями самых разных форм.

Среди инструментов для резки древесины можно выделить:

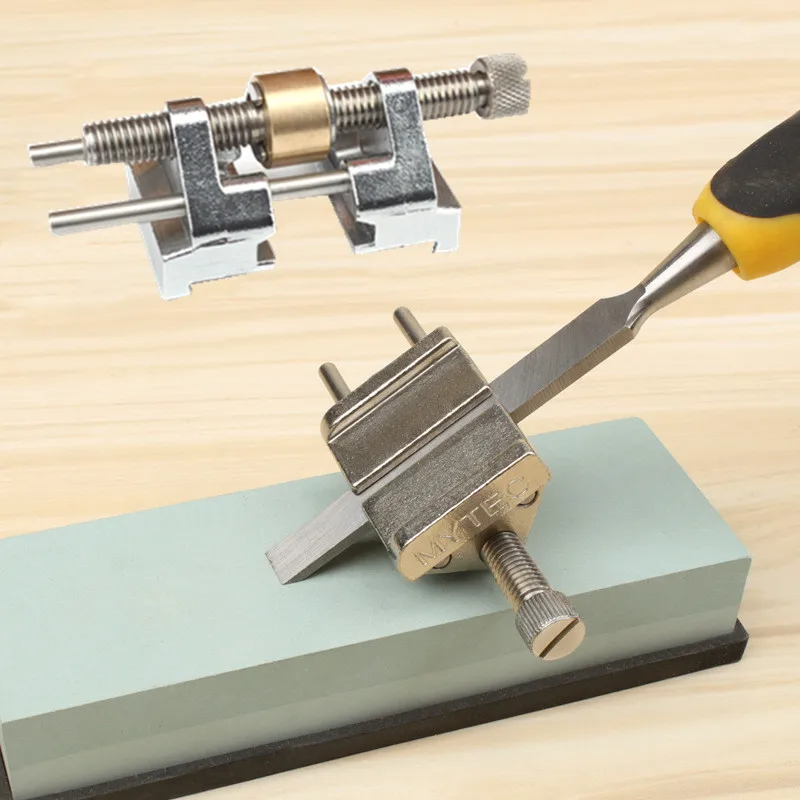

Заточка резцов по дереву

процессе обработки древесины, применяемые резцы и стамески снимают слой дерева. Через какое-то время инструмент затупляется, что сказывается на качестве обработки. По этой причине очень важным вопросом является заточка инструмента.

Наточить инструмент можно двумя способами:

ручной метод. В этой случае полностью отсутствует механизация процесса, то есть, с начала и до конца все делается вручную. Такой способ отличается низкой производительностью. Кроме этого достаточно трудно добиться желаемого результата
механическая заточка при помощи специальных станков, которые имеют камень для снятия металла.

Оба этих метода применяются на производстве. Ручным методом можно в короткие сроки заострить инструмент. Если режущая кромка мало изношена и отсутствуют механические повреждения. Специальный станок дает возможность восстановить режущую поверхность, ликвидировать разные дефекты.

Самыми популярными станками для заточки являются:

устройство, имеющее два точильных камня. Он дает возможность установить два различных абразива для того, чтобы ускорить процедуру обработки. Чтобы не возникало необходимости часто переставлять абразив, эти станки оснащены двумя выходными валами, на которых крепится круг
устройство с ванной для охлаждения поверхности абразива. Такая система предотвращает инструмент от сжигания металла в процессе обработки. Вследствие сильного трения поверхность очень нагревается, металл во время нагрева может изменить свои эксплуатационные качества. Необходимо избегать пригорания металла при помощи использования охлаждающей ванны с водой.

Каждый мастер, который работает с деревом, имеет в своем арсенале столярные стамески. Стамеска по дереву очень полезна в работах, которые связанны с обработкой деревянных заготовок. Идеально заточенное лезвие различной формы применяют осуществления для резьбы любой сложности. В строительных магазинах можно купить как готовые наборы приспособлений, так и стамески поштучно.

14 августа

Работа токарных станков невозможна без применения режущей оснастки. Чаще всего оборудование снабжается резцами, которые позволяют выполнять большинство обрабатывающих операций. Среди них можно выделить растачивание, нарезку канавок и резьбы, подрезание и т. д. Отдельная группа режущего инструмента используется для предварительной подготовки древесины. Оператор ликвидирует лишнюю массу заготовки, позволяя интегрировать ее в рабочую зону для выполнения более точных целевых операций. Но в любом случае резец для токарного станка по дереву должен иметь оптимальную заточку. Привести характеристики оснастки в надлежащий вид помогает специальное оборудование, но для начала стоит разобраться с конструкцией самого резца.

Как устроен резец?

Основу представляет металлический стержень, который условно можно подразделить на две части: рабочую головку и хвостовик. Режущая часть имеет форму треугольника с задними и передними вспомогательными поверхностями, по которым в процессе резки сходит стружка. Обработка выполняется главной режущей кромкой, которую мастера называют вершиной. Это место пересечения вспомогательной и главной кромок.

Что касается заточки, имеет значение состояние именно этой части. Вершина может быть закругленной или острой. Также инструмент имеет разные форматы. Обычно учитывается размер державки — в среднем от 8 до 25 мм. Для универсальных работ лучше приобретать набор резцов по дереву для токарного станка, в который входит более 10 экземпляров. В стандартном комплекте предусматриваются резцы с разной формой, что позволяет делать пазы, канавки, снимать фаску и выполнять фигурную обработку.

Разновидности токарных резцов

Также разные виды резцов для токарного станка по дереву отличаются конструкцией. Рабочая часть может быть прямой, отогнутой, оттянутой или изогнутой. Выбор того или иного вида резца определяется методом обработки древесины, характеристиками резки и оборудованием. К слову, параметры интеграции оснастки в зону крепления тоже обуславливают различия в конструкции хвостовика. Современные станки ориентируются на универсальность, то есть возможность работы с державками прямоугольного, круглого или квадратного типа. Причем в данном аспекте различия между резцами по металлу и дереву чаще всего не проводятся.

Как делают резцы своими руками?

Как видно, резец достаточно просто устроен, и рядовой токарный станок вполне может быть обеспечен самодельным аналогом. Обычно такие изделия создаются на основе напильников и рашпилей. Домашние мастера лишь переделывают их под формат конкретного токарного оборудования. За основу можно брать также автомобильные рессоры или отрезки арматурного стержня. Но в таких случаях потребуется больше усилий при доработке формы элемента.

Далее самодельные резцы для токарного станка по дереву тщательно подвергаются механической подгонке под нужный типоразмер. Это первая заточка, в рамках которой будет сформирована рабочая кромка. Недостатком самодельного резца является то, что заготовка может иметь внутренние дефекты, полученные в результате предыдущей эксплуатации. Тот же напильник после длительного применения по первому назначению из-за напряжения в структуре часто наделяется пустотами, что сокращает его рабочий ресурс.

Почему важна заточка резца?

Потребность в выполнении этой операции, на первый взгляд, аналогична заточке кухонных ножей. Острое лезвие эффективнее справляется с задачами резки, требуя меньше усилий и времени. Но в случае с коррекцией станочной оснастки имеют место и другие технологические нюансы. Качественно выполненная заточка является профилактической мерой, позволяющей исключить риск срыва рабочей головки в процессе эксплуатации.

Кроме того, предупреждаются негативные деформационные явления в виде образования сколов и задиров. Очевидно, что в своем качестве повышается и непосредственно работа на токарном станке по дереву. Резцы, получившие правильную заточку, формируют ровные пазы и канавки, не говоря о фигурных операциях. Влияют на качество работы и другие факторы, но острота вершины инструмента является ключевым условием для достижения оптимального результата.

Оборудование для заточки

Поскольку резец изготавливается на основе инструментальной стали, заточка его должна выполняться на оборудовании с высокой мощностью. Для таких нужд используют расточные машины в разных конфигурациях. Базовый состав конструкции включает два фиксатора-основания и выдвижной подручник с упором V-образной формы. В качестве дополнения могут применяться регулируемые подручники, расширяющие возможности крепления заготовки.

Например, если необходимо доработать косой резец для токарного станка по дереву, то может потребоваться и насадка соответствующей формы. В этом случае и поможет регулируемый подручник. Но чаще всего используются универсальные модели держателей, предназначенные для широкого спектра типовых резцов. Фиксирующая основа обычно крепится под элементами, которые выполняют заточку. Взаимное расположение функциональных сторон в этой части определяется параметрами заточки. Современные модели точильных станков также позволяют обслуживать лезвия скребков, оснастку рубанков и стамесок.

Заточка абразивными кругами

Точильный станок представляет собой лишь техническую базу для организации механического взаимодействия между обрабатываемым инструментом и абразивом. Заточка производится изготовленными из электрокорунда дисками при их вращении с частотой порядка 3000 об/мин. Абразив может выполняться из других материалов разной степени твердости, но в любом случае он должен исключать перегревы режущей кромки.

Например, в некоторых случаях рекомендуется низкочастотная заточка на уровне 2000 об/мин с применением 20-сантиметрового круга из окиси алюминия. Получается в некотором роде эффект «мягкой» заточки, который выгоден, если используется среднеформатный или маломощный токарный станок по дереву. Как заточить резец абразивным диском? Опытные мастера рекомендуют производить заточку с небольшим прижимом инструмента к вращающемуся диску. При этом должна обеспечиваться и равномерность, что достигается перемещениями лезвия из стороны в сторону. Если используется станок с выдвижным подручником, то важно следить, чтобы пятно контакта абразива и резца располагалось выше, чем ось вращения круга.

Доводка характеристик резца

Это более точная операция, выполняемая на станках с алмазными кругами. Данный способ заточки чаще используют, когда нужно убрать явные дефекты. К примеру, если резец для токарного станка по дереву имеет заусенцы, трещины или зазубрины. При этом рабочий процесс осуществляется под механическим управлением. То есть обрабатываемый инструмент фиксируется в тисках и контролируется гидравлическим или электроприводом. Оператор регулирует параметры смещений резца в соответствии с требованиями к параметрам его коррекции.

Еще перед началом заточки должно быть тщательно проверено состояние станка и шлифовального круга. При ручной работе резец необходимо опирать на подручную опорную часть, а не удерживать его на весу. Как правило, сам подручник устанавливается в 3-5 мм от абразивного диска. Для исключения риска критических перегревов заточка резцов для токарного станка по дереву выполняется с периодическим охлаждением водой. Это позволяет также избежать образования мелких трещин, возникающих при экстремально высокой термической нагрузке.

Заключение

График проведения заточки определяется условиями эксплуатации инструмента. В обязательном порядке данная операция выполняется после изготовления или радикальной коррекции формы рабочей головки. Каждый резец для токарного станка по дереву имеет свой эталонный шаблон. Это образец, по которому оценивается качество заточки. Мастер проверяет корректность сформированных углов и поверхностей. Также на современных линиях производства существуют пункты с электронным контролем инструмента, которые анализируют характеристики применяемых режущих деталей в автоматическом режиме.

Токарные резцы по дереву – предназначенные для ручной обработки вращающейся в станке детали.

Они состоят из двух основных частей: рабочей (металлической) и ручки (обычно деревянной).

В свою очередь, рабочую часть можно условно разделить на:

режущую (лезвие) – это та часть, которая затачивается и вступает во взаимодействие с заготовкой;
тело – основная часть, за которую токарь удерживает резец «нерабочей» рукой на подлокотнике станка;
хвостовик – зауженная часть, в которую плавно переходит тело. Хвостовик предназначен для крепления на нём ручки.

Ручку можно условно разделить на две части:

основа – это большая часть, которую токарь держит в «рабочей» руке;
шейка – маленькая цилиндрическая часть с металлическим крепёжным кольцом, которое предотвращает растрескивание ручки при набивании её на хвостовик рабочей части.

Виды токарных резцов

В зависимости от вида выполняемой работы, токарные резцы по дереву имеют различную конфигурацию, чем сложнее изделие, тем изощрённей будет и их конструкция, которая будет определять специфическую заточку лезвия. У каждого мастера могут быть свои особенные, эксклюзивные, узкоспециальные токарные инструменты, предназначенные для выполнения какой-то особенной работы. Поэтому изучать конструкцию каждого отдельного резца нет никакой необходимости.

Для успешной работы начинающего токаря достаточно будет двух видов: рейера и мейселя.

Рейер – предназначен для грубой, черновой, первоначальной обработки заготовки. Конструктивной особенностью такого вида является лезвие по форме напоминающее полукруг. Изготавливается он из толстой пластины или из желобка полукруглого сечения. С помощью рейера деревянной заготовке придают приблизительные очертания будущего изделия.

Мейсель – для чистовой обработки заготовки, придания ей окончательной формы. Также, с его помощью можно производить отрезание изделия от остатков заготовки. По форме мейсель напоминает нож-косяк (пластина с косым лезвием, заточенная с двух сторон под одинаковым углом).

С помощью рейера и мейселя можно легко выполнять токарные работы средней сложности. Обрабатывая заготовку по внешней поверхности. В некоторых случаях возможна работа с внутренними поверхностями детали.

Все остальные токарные резцы по дереву можно отнести к группе фасонных. Среди них наиболее популярными являются такие виды:

стамеска-скребок – для выравнивания цилиндрической поверхности заготовки. Напоминает по форме прямую стамеску с односторонней заточкой;
гребёнка – предназначена для выполнения резьбы и нанесения декоративных канавок и рисок;
крючок – для вытачивания в заготовке полостей;
кольцо – имеет то же предназначение, что и крючок;
для грубой обработки – имеет форму лезвия в виде треугольника. Предназначен для придания заготовке цилиндрической формы. Такой вид наиболее безопасный из всех остальных благодаря малой площади соприкасания инструмента с заготовкой.

Как самостоятельно изготовить токарные резцы по дереву

Самодельные токарные резцы по дереву являются для мастеров чем-то вроде талисмана. Поэтому они предпочитают изготавливать рабочие инструменты своими руками, а не приобретать в обычном магазине. Хотя купленые, вполне отвечают своим требованиям, техническим характеристикам и технике безопасного труда.

Сделать рейер и мейсель самому не сложно. Для их изготовления своими руками, самим подходящим материалом будут напильники и рашпили уже «отжившими» своё. Этот списанный инструмент обладает необходимыми размерами, прочностью, качеством материала, маркой стали. С помощью заточного станка напильнику придаётся необходимая форма в части лезвия и хвостовика. Потом набивается выточенная ручка с крепёжным кольцом. И всё, инструмент для изготовления токарных изделий из дерева готов.

Чтобы изготовить токарные резцы по дереву, можно использовать, кроме напильников и рашпилей, в качестве материала, автомобильные рессоры или прутки арматуры. Они обладают необходимой твёрдостью. Но после изготовления инструмента своими руками, нужно быть предельно осторожным. Его испытания необходимо проводить на мягких породах дерева (липа, тополь), после чего надо провести осмотр лезвия на отсутствие сколов и трещин. И только после такой проверки токарные инструмент, сделанный своими руками, можно эксплуатировать при работе с более твёрдой древесиной (берёза, дуб, бук).

Видео про самодельные резцы

При самостоятельном изготовлении режущего инструмента нужно помнить:

чем короче рабочая часть, тем труднее, неудобнее удерживать его при точении. Длина тела должна обеспечивать полноценный захват кистью руки, плюс упор на подлокотник, плюс расстояние от подлокотника к заготовке, плюс запас на износ и затачивание. Поэтому первоначальная длина рабочей части должна быть не меньше 20 см, но и размер, превышающий 40 см, вызовет неудобство в работе. Оптимальная длина должна составлять 20 – 30 см;
чем короче хвостовик, тем большая возможность, что его может вырвать из рукоятки. Поэтому, когда режущий инструмент изготавливают из напильников или рашпилей, то хвостовики удлиняют в 1,5 – 2 раза;
чем тоньше и уже будет рабочая часть инструмента, тем большая вероятность его повреждения заготовкой в процессе обтачивания. Поэтому, при начальных стадиях обработки, когда заготовка ещё не имеет абсолютной цилиндрической формы и возникает биение по лезвию, а также при больших диаметрах, когда сила резания имеет большое значение, необходимо пользоваться резцами с достаточной толщиной.
токарные резцы по дереву должны иметь рукоятку не короче 25 см. Если она будет намного меньше, то в процессе точения инструмент тяжело будет удерживать в руках, не говоря уже о качестве выполняемой работы.

Заточка резцов своими руками

От правильности заточки рабочего инструмента во многом зависит качество обработанной поверхности.

Для этого понадобится электрозаточной станок с набором кругов разной зернистости и бархатный брусок для ручной правки лезвия.

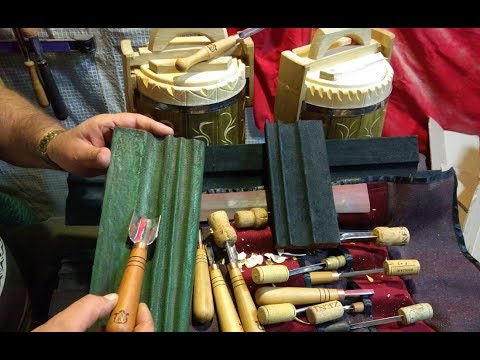

Видео заточки резцов

Угол заточки каждый мастер выбирает самостоятельно, ориентируясь на своё мастерство токаря, твёрдость древесины, качество рабочего инструмента и окончательный желательный вид обрабатываемой поверхности.

Для начинающего токаря оптимальными вариантами углов заточки будут:

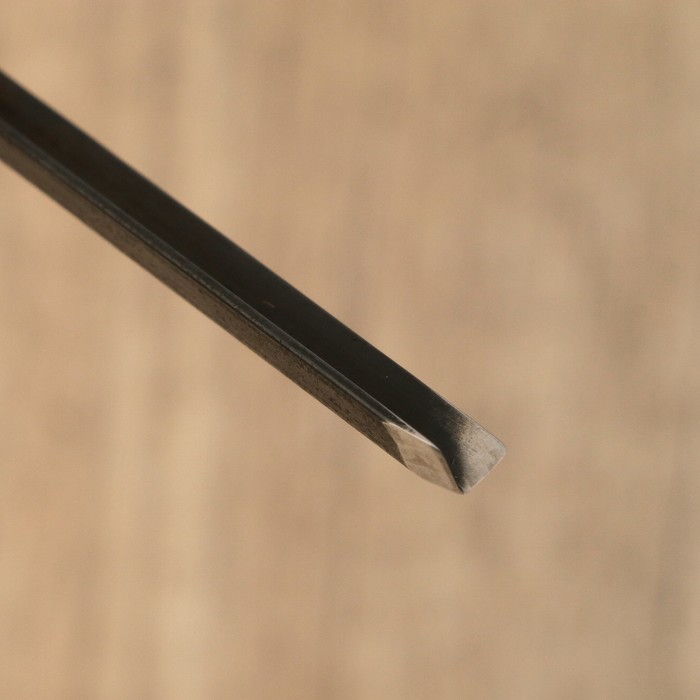

для мейселя – сам скос должен составлять 40° по отношению к оси рабочей поверхности и по 40° для каждой стороны лезвия;
для рейера – 50° — 60°.

Со временем, когда уровень мастерства токаря будет расти, углы затачивания можно будет уменьшать до 20° — 35°.

В идеале, кроме набора разнофасонных, желательно иметь резцы одного вида, одинакового размера, но с разными углами заточки. Это намного ускорит и облегчит работу токаря, а также продлит срок их службы, потому что не нужно будет постоянно перезатачивать лезвия исходя из вида обрабатываемой древесины.

Более тупые углы затачивания предназначены для: твёрдых пород дерева, первоначальной (грубой) обработки.

Более острые углы режущего инструмента позволяют качественнее обработать поверхность, ускорить процесс точения, но в тоже время существует большая вероятность скола заготовки, повреждения лезвия. Да и затачивать и править такой инструмент приходится намного чаще, чем с более тупыми углами.

Приблизительный угол заточки лезвия формируется ещё на стадии изготовления резцов своими руками, до начала термической обработки — закаливания.

Потом, когда они полностью готовы, процесс затачивания осуществляют с помощью абразивного круга и завершают ручной доводкой на бархатном бруске.
