Подготовка инструмента к резьбе
Занимаясь резьбой по дереву более 20 лет, являясь мастером НХП, я решил, что пришло время откликнуться на ваши многочисленные просьбы — на сайте «Амурские Украсы» открыть мастер-класс резьбы по дереву. Искренне желая, чтобы вам полюбилось заниматься резьбой по дереву, начинаю свои уроки с правильной заточки инструмента и изготовления ручки резца.
Изготовление ручки резца
Я предпочитаю изготавливать ручки из твёрдых, вязких пород деревьев (берёза, вяз, черёмуха).

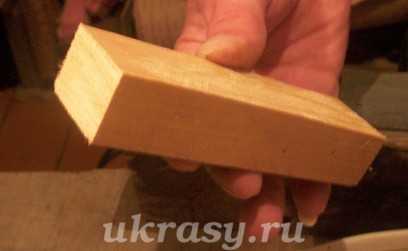

Берём прямоугольный брусок (25х35х130).
На торце бруска отмечаем центр.

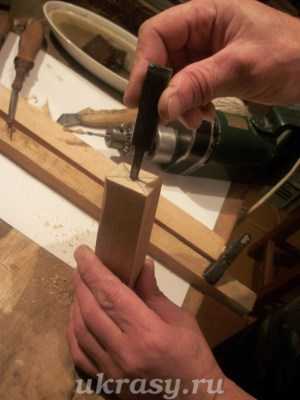

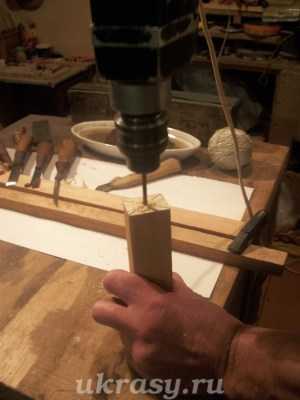

Подбираем сверло на дрель диаметра меньше, чем хвостовик полотна резца, сверлим отверстие.

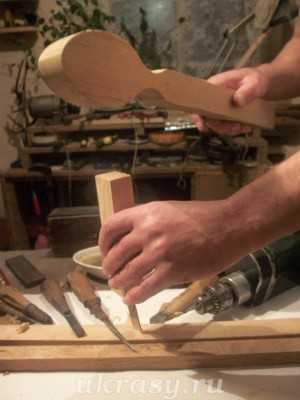

Вставляем полотно резца, переворачиваем и насаживаем до упора с помощью киянки.

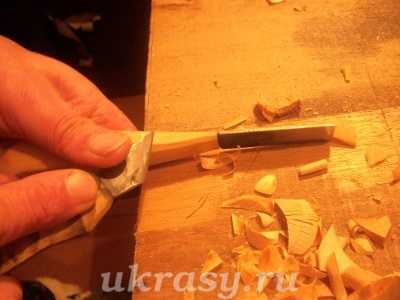

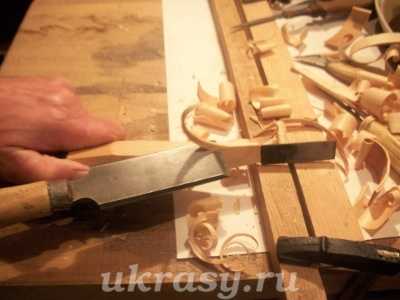

Начинаем срезать ручку к полотну резца с краёв и по плоскости, делая коническую форму.
Снимаем фаску.

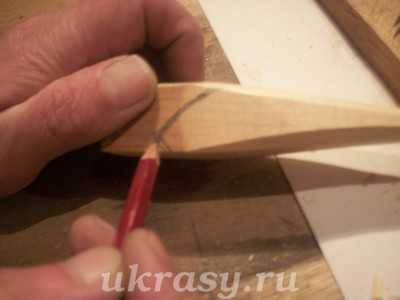

Заднюю часть обозначаем карандашом и срезаем под углом.
Заднюю часть ручки закругляем.
Берём среднюю наждачку (№12) и шлифуем до приятного нам состояния.

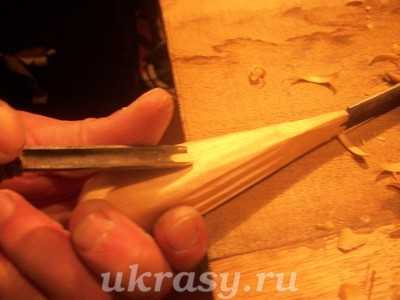

Шейку ручки сужаем, постепенно срезая лишнее.
Делаем на ручке насечки, либо углубления.

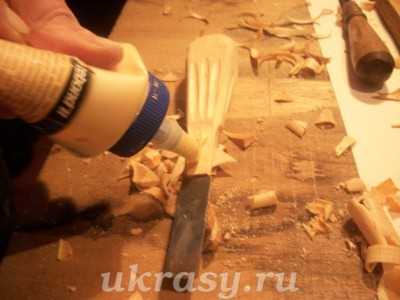

На шейку ручки наносим клей ПВА и равномерно размазываем.

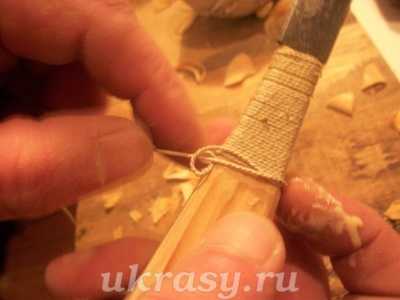

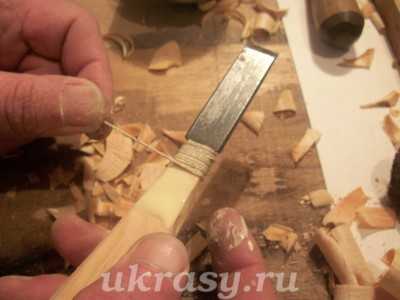

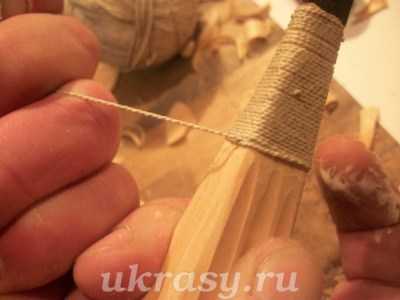

Чтобы укрепить шейку ручки, берём капроновую нить и аккуратно кольцами наматываем на покрытую клеем часть ручки — шейку.
Конец нити заправляем под предыдущий виток и сверху наносим ровным слоем клей ПВА.

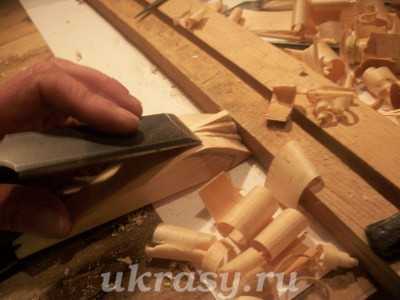

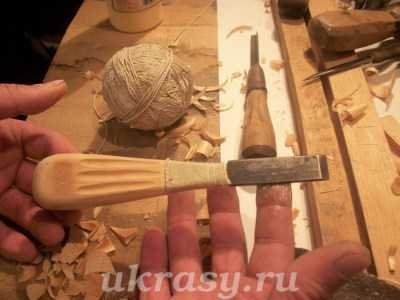

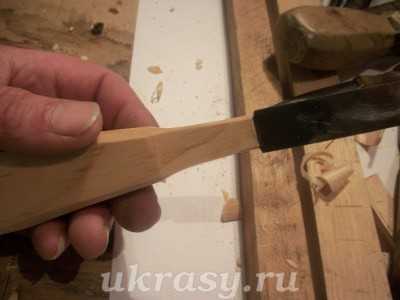

У нас получилась удобная для резьбы ручка, без ступенек, плавно переходящая с полотна стамески в полотно деревянной ручки.

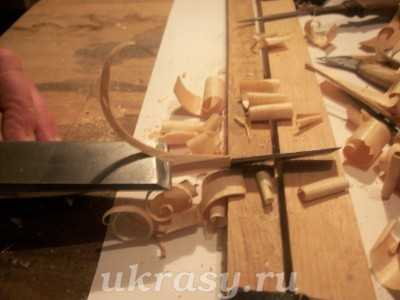

Резец готов к работе, через несколько часов можно резать по дереву.
Такие ручки я предпочитаю делать на все рабочие резцы.

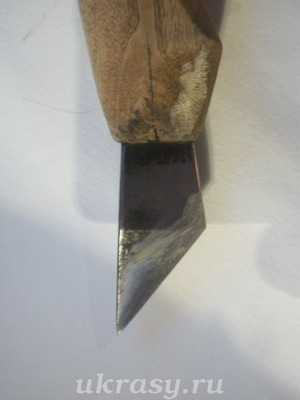

Заточка косого ножа

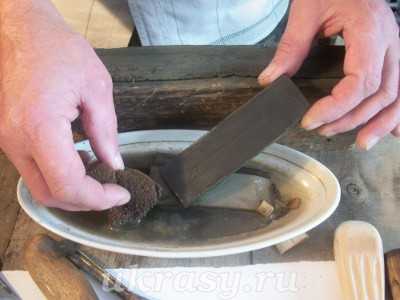

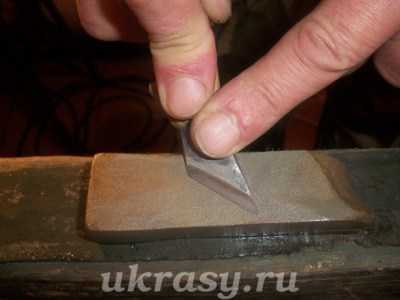

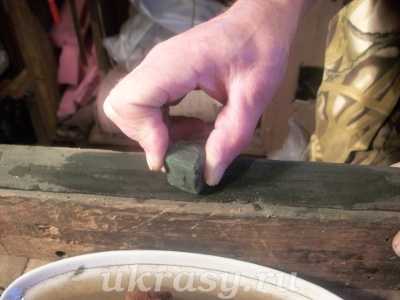

Заточку инструмента, в данное случае косяк — косой нож, производим на камне (абразивный брусок) средней зернистости, который предварительно погружаем в воду. Выбрав ,удобный для вас ,угол заточки, зафиксировав руки в данном положении, лёгким нажатием от себя, точим инструмент. Угол заточки зависит от плотности материала который вы собрались резать.

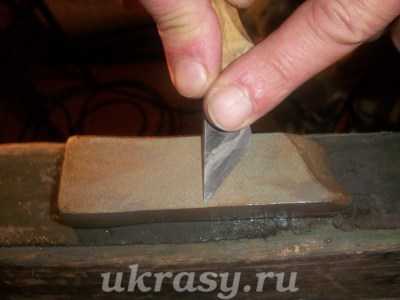

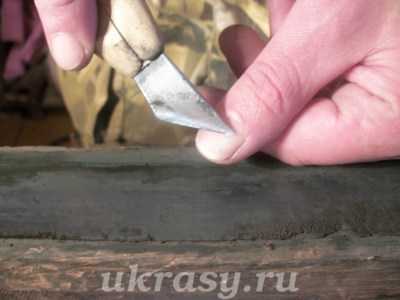

Заточку на бруске средней зернистости осуществляем до появления на жале резака — полоски металла, похожей на фольгу. Брусок периодически смачиваем.

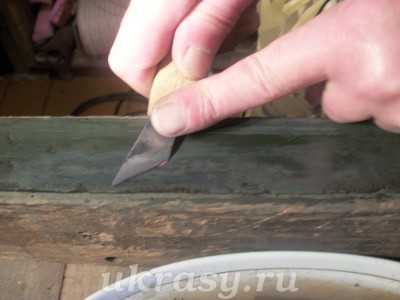

Такими же движениями продолжаем заточку, переворачивая резец с одной стороны на другую, до тех пор пока фольга не отпадёт от жала резца.
После алмазного бруска наносим на смоченный кожаный ремень, прибитый на деревянный брусок, пастогой и так продолжаем затачивать (полировать) жало резца до зеркального блеска.

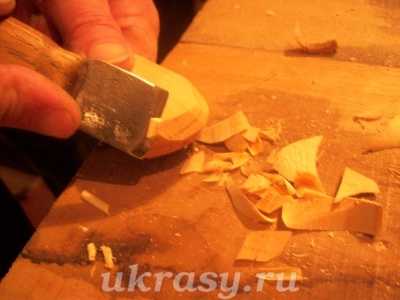

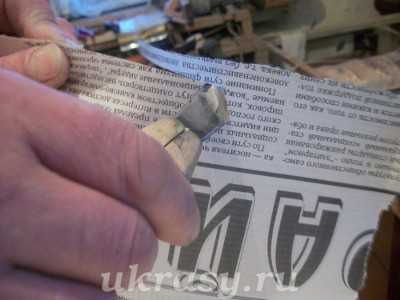

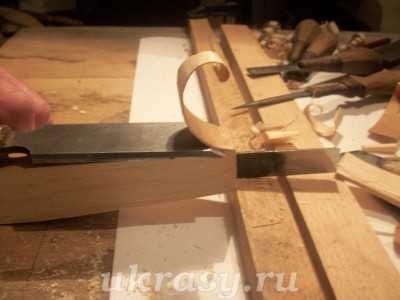

Заточенный резец на готовность проверяют по разному: на ногте, но я обычно проверяю — срезав кромку газеты.
Если у вас получилось — поздравляю, ваш инструмент готов к работе!
У резцов, с односторонней заточкой, точится одна сторона,другая полируется.
Вот и всё! Я надеюсь что вам было несложно. До встречи на следующем уроке.
ukrasy.ru
Заточка стамесок для резьбы по дереву Татьянка
Данная статья посвящена заточке стамесок для резьбы по дереву. Многих начинающих резчиков интересует вопрос, как же правильно точить инструмент. Обычно стамески и ножи продаются подготовленными к работе, наточенными и заправленными. Например, в таком виде поставляется инструмент фирмы Татьянка. О том, где приобрести инструмент для резьбы по дереву в Самаре, читайте здесь.
Но в в процессе работы приходится сталкиваться с затуплением режущей кромки и даже со сколами. Сколы возникают в результате неправильного движения инструментом, когда начинающий резчик пытается выбрать (выломать) недорезанный материал. Так мне в руки попали 2 стамески Татьянка №6. На одной возникли слабо заметные сколы кромки, которые, однако, существенно мешали при резьбе, стамеска рвала дерево. Вторую пытались заточить на бруске для ножей, в результате для резьбы по дереву она стала непригодна. Примеры дефектов на инструменте Татьянка и методы их исправления я собрал в альбоме группы Вконтакте.
- Заточной брусок
- Наждачная бумага №80, 280, 600 (водостойкая)
- Кожаный ремень для правки
Правка выполняется на кожаном ремне, смазанном пастой ГОИ. Более подробно этот этап описан в статье, посвященной правке инструмента для резьбы. Если кратко, то этот этап нужен для того, чтобы устранить микронеровности на режущей кромке, т.к. при заточке кромка представляет собой пилу, где зубья определяются размером зерна абразива. Нам же нужно, чтобы стамеска не пилила, а резала. Если стамеска подсаживается, начинает резать хуже, то необходимо ее заправить вновь. Также можно править инструмент на войлочном круге с пастой ГОИ, установленном на электропривод.
Стамеска готова. Всем успехов в резьбе!
horovodim.ru
Заточка прямых стамесок. Резьба по дереву [Техники, приемы, изделия]
Заточка прямых стамесок
Затачивание прямых стамесок производят на оселке, водяном точиле или точильном круге с периодическим охлаждением в воде. Для начала на точило устанавливают подходящий абразивный круг и определяют нужный угол заточки лезвия. Упор и площадку точила закрепляют, чтобы не было вибраций и даже слабых смещений.
Основа правильной заточки – снятие фаски (рис. 9, а). Фаску нужно затачивать равномерно, в одной плоскости и по всей ширине. Поэтому полотно стамески плавно перемещают слева направо и обратно (рис. 9, б).
Стачиваемый конец лезвия не стоит сразу делать острым. При больших оборотах точильного круга трудно уследить за тем, чтобы конец лезвия не получился жженым. Появление цвета побежалости – верный признак того, что инструмент испорчен. В этом случае у испорченного инструмента снимают на точиле сожженное место и затачивают заново.
При заточке плоских стамесок, как и косяков, нужно обращать внимание на правильность выполнения фасок. Фаска стамески может быть не только обычной одинарной, но и двойной, и даже двусторонней (рис. 9, в – д). Двойная фаска сделана на овальном крае точильного круга, отчего слегка вогнута. Длина ее в 2,5–3 раза больше толщины полотна, если сталь хорошего качества. При слабом металле фаски делают короче, то есть в две толщины. Это потребует больших усилий для срезания материала, но заточка сохранится дольше. Вторую фаску затачивают на боковой плоской стороне точильного круга, диска с алмазной оправкой или на мелкозернистых брусках и доводят на войлочном круге, оселке. Двойную фаску в основном делают на стамесках, применяемых для точных работ, – ими режут лишь усилием руки, без удара киянки. Во втором варианте одинарная фаска от пятки до режущей кромки составляет плоскую поверхность. Стачивают ее на боковых сторонах точильного круга, доводят по предыдущему варианту. Одинарная фаска может быть чуть короче и жестче. Это придает ей большую надежность в срезании твердых, поперечных слоев, встречающихся сучков, когда приходится работать с ударом киянкой.
Иногда начинающий резчик по неопытности заоваливает фаску заточки, не создавая пятку (рис. 9, е), которая является упором для выхода резца из массы дерева, а вход ее приходится производить, высоко подняв черенок, то есть под б?льшим углом, чем с плоской фаской. Это создает лишнее сопротивление материала и значительный вход инструмента в глубину заготовки, что не всегда желательно.
Лезвие до нужной остроты следует доводить вручную, используя при этом жесткий брусок. Стамеску водят по бруску всей сточенной плоскостью (фаской), угол ее наклона при этом не увеличивается (рис. 9, ж). Поднимать ручку стамески при окончательной заточке, то есть увеличивать угол заточки, не стоит, так как при этом снизится режущее качество инструмента. Точно так же нельзя делать угол и чересчур пологим (рис. 9, з).

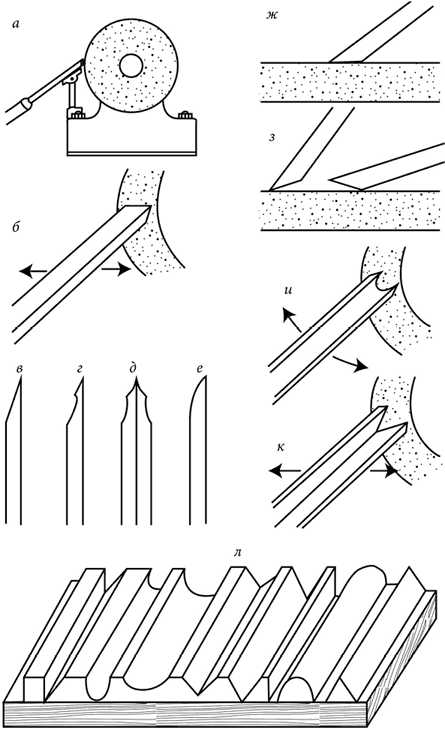

Рис. 9. Заточка стамесок: а – снятие фаски на прямых стамесках; б – положение прямой стамески при заточке на точильном круге; в – одинарная фаска; г – двойная фаска; д – двусторонняя фаска; е – заоваленная фаска; ж – положение прямой стамески при заточке на точильном бруске; з – неправильный наклон стамесок при заточке; и – снятие фаски на полукруглых и отлогих стамесках; к – снятие фаски на стамесках-уголках; л – заправочная доска для профильных стамесок.
Главным признаком хорошей заточки является появление узкого загиба полоски лезвия на лицевую сторону – заусенца. После появления заусенца стамеску поворачивают на лицевую сторону, которую также шлифуют. После этого необходимо сделать несколько повторных легких шлифований с обеих сторон лезвия. Шлифование производят до тех пор, пока не исчезнет заусенец.
После этого делают окончательную правку стамески на плотном войлочном круге с применением заправочной пасты, которую равномерно втирают в войлочный круг по всей окружности. Правку стамески можно производить и на заправочной доске.
Хорошо заточенная стамеска в дальнейшем не требует частой правки. Стамеска, заточенная под углом 15–20°, используется только как резчицкий инструмент. Такую стамеску нельзя использовать как циклю, скребок или под киянку. Неправильное обращение приводит к порче лезвия. Стамеска, предназначенная для работы с киянкой или для снятия большой массы древесины, должна иметь угол заточки 20–25°.

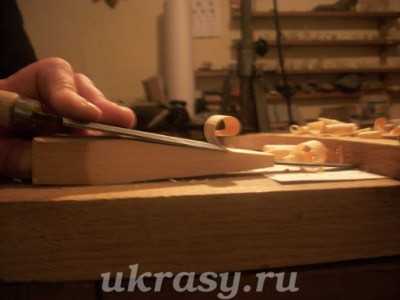

По окончании заточки попробуйте сделать несколько срезов на бруске вдоль и поперек волокон. Хорошо заточенная режущая кромка легко входит в дерево, оставляя блестящий, без царапин срез.
Поделитесь на страничкеСледующая глава >
diy.wikireading.ru
Приспособление для заточки стамесок
Содержание: [скрыть]
- Преимущества самодельной точилки
- Материалы и правила сборки
- Собираем точильный станок
- Процесс заточки на самодельном станке
- Правка
- Приспособление для заточки полукруглых стамесок
Если вы увлечены столярным делом и мастерите изделия из дерева, то знаете, насколько некомфортным в работе и даже опасным может быть затупленный инструмент. Желательно иметь под рукой острые резаки, для заточки которых можно самостоятельно изготовить специальное устройство.
На точильной установке при должном подходе за 10–15 минут, в зависимости от твердости стали, получают острый инструмент. Процесс может немного затянуться, если режущая кромка существенно повреждена. После правки стамеска легко будет резать древесину без риска повреждения обрабатываемой поверхности или, что еще хуже, получения травмы.
Преимущества самодельной точилки
В продаже есть приспособления, предназначенные для заточки стамесок и ножей рубанков. Они отличаются типом и материалом изготовления. Это могут быть синтетические или алмазные оселки, натуральные минералы и другие механические предметы. Для столярных мастерских нередко приобретают специальные электрические станки вертикальной или горизонтальной конструкции. Однако всем этим разрекламированным устройствам ничуть не уступает наждачная бумага. Она отлично справляется со стачиванием металла, придавая ему тонкие и четкие грани, а стоимость ее предельно низкая.
Материалы и правила сборки
Отличный результат гарантирует черная наждачная бумага, абразивная сторона которой состоит из карбида кремния. Она подходит для мокрой и сухой шлифовки, а за счет твердости материала, превосходящего по аналогичным параметрам гранат или оксид алюминия, лучше справляется с поставленной задачей и дольше истирается.
Заточка стамески в домашних условиях требует наличия листов бумаги с различным размером зерна (от 100 до 600 единиц). Итоговая шлифовка режущих кромок проводится абразивным порошком с мелкой фракцией, который можно заменить кухонным чистящим средством с содержанием полевого шпата, соды или щавелевой кислоты.
Для обеспечения комфортной работы по заточке инструмента для резьбы по дереву мастеру нужно создать ровную основу из толстой фанеры или МДФ, на которую будут укладываться листы наждака. Чтобы усилить сцепление между бумагой и гладкой основой, можно сбрызнуть фанеру водой.
Каким бы острым зрением ни обладал мастер, без помощи увеличительного стекла сложно выполнить работу. Поэтому лучше подстраховаться и приобрести простую линзу с восьмикратной увеличительной способностью. Такой оптический прибор не заслоняет свет и дает возможность увидеть большинство изъянов режущего инструмента.
Работая с наждачной бумагой, необходимо выдерживать угол заточки, что непросто осуществить вручную без специального приспособления. Эту проблему решает деревянное устройство, обеспечивающее контроль над процессом на всех его этапах. С его помощью лезвие будет зафиксировано под заданным углом, исключены отклонения. При этом фаска изделия обретет оптимальную плоскость. Таким образом можно обеспечить равномерное истирание наждака при выполнении движения в противоположных направлениях.
Собираем точильный станок

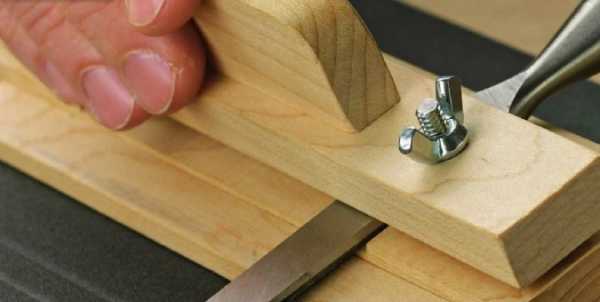

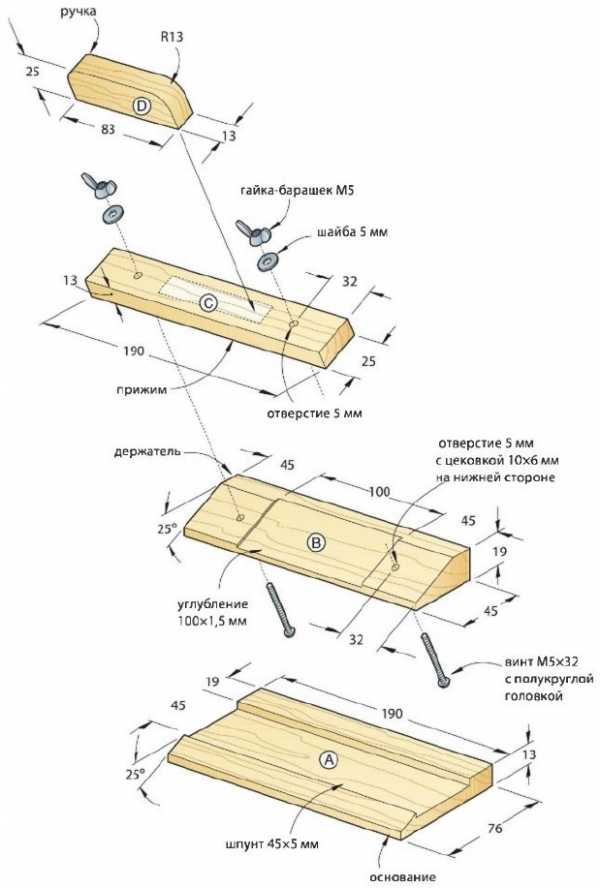

Ниже на картинке можно увидеть приспособление, на котором выполняется заточка столярных стамесок и лезвий рубанков длиной от 75 мм с углом в 25°. Такие чертежи подойдут и для сборки подобного станка по правке лезвий под различными углами. Заточка полукруглых стамесок выполняется на ином оборудовании.
Начало сборки подразумевает выпиливание основания из твердой древесины с запасом длины. Рекомендуем ориентироваться на размеры заготовки приблизительно 13x76x255 мм. На расстоянии 19 мм от задней части заготовки необходимо выпилить шпунт (5х45 мм – ГхШ), для чего в пильный агрегат устанавливается резак формирования пазов. Затем при помощи диска для продольной резки пилится скос под углом в 25°, а саму заготовку фиксируют двусторонним скотчем к несущей поверхности. Теперь вертикальным срезом задают финишную длину изделия в 190 мм.
Чтобы сделать держатель тележки, потребуется заготовка размером 19x45x255 мм, на которой под углом 25° отпиливают скос и вертикально обрезают до длины 190 мм. Затем с ее нижней стороны на расстоянии 32 мм от каждого края сверлят два отверстия с углублением под гайку. После этого пазовым диском делают выемку 102х1,5 мм (ШхГ), в которой под прямым углом будет фиксироваться стамеска или долото.
На следующем этапе выпиливается прижим и проделываются отверстия под винты посередине заготовки на расстоянии 32 мм от каждого края. Ручка устройства приклеивается к прижиму, а после высыхания клеевого состава осуществляется финальная сборка. Чтобы затачивающий станок мог нормально функционировать, а держатель без лишних усилий скользил, в шпунт основания наносится специальный восковый состав.
Рекомендуем просмотреть видео, на котором показан еще один вариант изготовления домашней точилки.
Процесс заточки на самодельном станке

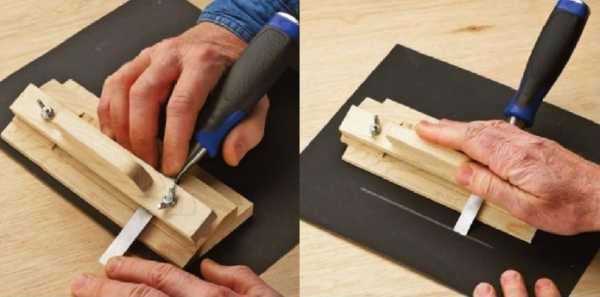

Чтобы наточить затупившийся инструмент, необходимо положить устройство на наждачную бумагу с крупным зерном. Режущая часть стамески устанавливается в держатель под прижимной механизм фаской вниз, после этого затягиваются гайки для плотной фиксации инструмента. Лезвие должно находиться перпендикулярно рабочей плоскости.
Начав затачивать резак, обратите внимание: на наждаке будут видны характерные следы, поэтому нужно смещать конструкцию так, чтобы продолжить процесс на нетронутой части материала. Работа выполняется до тех пор, пока режущий сегмент не приобретет равномерную матовую поверхность. Перед сменой наждака на абразив помельче пару раз пройдитесь обратной стороной лезвия по крупнозерновой бумаге, удаляя возможные заусенцы. Каждый раз, сменяя абразив, повторяйте процесс до тех пор, пока заточенный инструмент не станет оптимально острым.
Правка
Заточка стамески завершается правкой при помощи кожаного ремня, натертого пастой ГОИ. Режущая кромка полируется до зеркального блеска. Пасту можно заменить кухонным чистящим средством, которое справляется с задачей не хуже пасты. Порошок насыпается на ровную деревянную поверхность. Здесь пригодится ручной станок, точить которым нужно по рассмотренному ранее принципу.

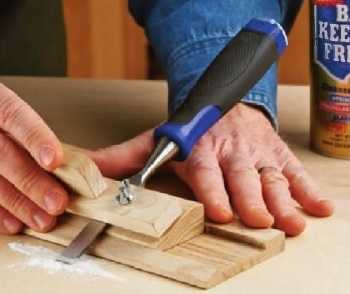

Приспособление для заточки полукруглых стамесок

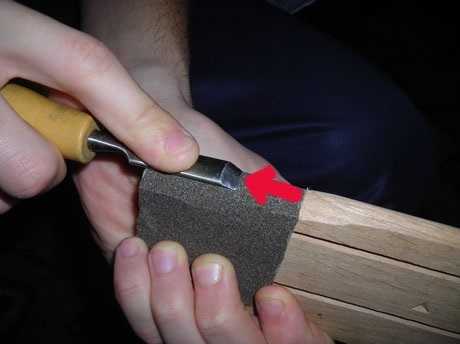

Заточка полукруглой стамески выполняется на деревянном бруске с краем, обработанным по форме инструмента. В процессе работы потребуются:
- кремниевый брусок;
- фанера;
- абразивный порошок;
- кожа;
- наждачная бумага разной зернистости (400, 800, 1000, 2000).
Начинать процесс нужно со смачивания бруска в мыльном растворе, а затем можно приступать к работе, прижав фаску к оселку и выполняя движения в стороны (как на фото ниже).
После образования заусенца берут деревянную заготовку с закругленным краем, на который приклеена наждачная бумага (заменяют ее, постепенно переходя с грубого к мелкому абразиву).
На завершающем этапе полируют и правят стамеску при помощи кожи. Когда лезвие приобретет ровный острый край, необходимо проверить его режущую способность.
derevo-s.ru
Как точить стамески ~ Резьба по дереву
Здравствуйте, друзья!У начинающих резчиков по дереву часто возникают вопросы, как правильно точить стамески для резьбы по дереву.Самые распространенные ошибки : попытки точить стамески на электроточиле или напильником.Сразу уточню : токарные стамески по дереву действительно точат при помощи специального устройства на точиле.Но в этом сообщении речь идет о стамесках для резьбы по дереву.
Даже купленные в магазине стамески необходимо править.Точат стамески на точильных брусках.
Бруски бывают крупнозернистые, среднезернистые и тонкозернистые.Если у стамески повреждено лезвие — зазубрины, сколы, или неправильно заточена фаска (режущая кромка), то, конечно, такую стамеску вначале нужно подправить на электроточиле, придать кромке лезвия правильную форму.Угол заточки лезвия колеблется в пределах 10-20 градусов.
Заточка стамески с плоским лезвием.
Начинаем с крупнозернистого бруска.Смачиваем брусок водой.Это нужно для того, чтобы кромка лезвия охлаждалась и для отвода из зоны заточки микрочастичек металла и камня.Можно смачивать брусок и маслом.Но дело в том, что большинство брусков искусственного происхождения, пористые.Масло попадает в поры, брусок делается скользким и точить на нем инструмент становится плохо.
Итак, берем стамеску одной рукой, а другой придерживаем лезвие, прижимая его фаской к бруску и совершаем возвратно-поступательные движения.Точим стамеску до тех пор, пока по всей кромке лезвия не появится бахрома — заусенец.Переходим на среднезернистый брусок.Периодически проводим обратной стороной стамески по бруску.Точим, пока заусенец не отпадет.Окончательную правку стамески делаем на тонкозернистом бруске или кусочке кожи.
Заточка стамески с полукруглым лезвием.

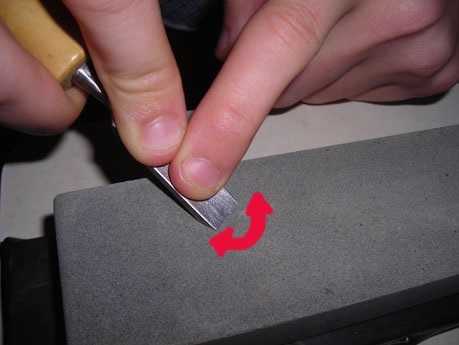

Полукруглую стамеску точим, продвигая лезвие слева-направо и справа-налево, следуя профилю лезвия.Локоть руки не держать на весу, а следует прижать к боку.Так стамеска будет двигаться ровнее.Заусенец у полукруглой стамески снимаем мелким полукруглым брусочком или мелкой наждачной бумагой, держа стамеску на весу.
У правильно заточенной стамески фаска ровная и блестящая.Срез дерева такой стамеской гладкий и чистый, без канавок и вмятинок.
Два слова о заточке клюкарз. Клюкарза — это полукруглая стамеска с изогнутым лезвием (подробнее о клюкарзах и церазиках смотрите здесь). Угол заточки у клюкарзы должен быть меньше, чем у прямой полукруглой стамески.Чем круче изгиб лезвия, тем меньше угол заточки.Иначе даже острая клюкарза будет скользить по дереву, а не резать.В процессе работы стамески периодически подправляют на ремне.
В заключение предлагаю посмотреть видеоролик о заточке стамесок.
P.S.Уже в момент написания этого сообщения ко мне обращалось несколько человек с вопросом о заточке стамесок.Так что, этот вопрос, видимо, из разряда вечных.Тем более надеюсь, что моя информация будет полезной.
Всего доброго, до свидания!
www.rezbakrasa.ru
Заточка токарных резцов по дереву | Дерево
» Дерево
Часть седьмая. Заточка токарных резцов по дереву.
До этого фотообзора я никогда не затачивал токарных резцов по дереву.
В далекие школьные годы, на уроках труда в столярной мастерской, у меня были попытки поточить проходной резец на бруске, но, как смутно помнится, мне это тогда не удалось
Как заточнику с некоторым стажем мне оказали кредит доверия и выделили под эксперимент несколько дорогих, на мой взгляд, резцов «Made in Austria».
Еще несколько подопытных резцов попроще остались за кадром.
В этой части я не буду поэтапно описывать процессы заточки.
Все это уже есть в многочисленных инструкциях к станку и приспособлениям на бумажных носителях и DVD.
Я постараюсь лишь поверхностно показать возможности Tormek в работе по заточке инструментов для резьбы по дереву.
Итак! «Галопом по Европам!»
Мне кажется, что Tormek проектировался в первую очередь для заточки всевозможных инструментов по дереву.
В подтверждение сему перечислю все то, что разработано шведами для этих целей.
Это оправка для небольших резцов по дереву SVS-32.
Но иногда ее можно использовать и для более крупного инструмента.
Очень простая в применении!
Имеет сменную сердцевину, повышающую ее универсальность.
Устройство настройки TTS-100. Я назову его проще и короче – калибр.
Это приложение к SVD-185 и SVS-50.
Служит для настройки процесса заточки по строго заданным (правильным) параметрам. Т.е. если ваш когда-то новый резец после многочисленных заточек стал больше походить на чапельник, то с помощью TTS-100 вы можете все реконструировать.
Вид с другой стороны. На самом деле все не так сложно, как кажется на первый взгляд.
Для доводки внутренней стороны режущей кромки у Tormek есть приспособление LA-120. Оно представляет собой два кожаных диска. Торец большого диска имеет радиус 3 мм, а торец малого диска под углом 45 градусов – для доводки V-образных резцов и штихелей.
Эти два диска собираются с помощью оси в единую конструкцию, которая накручивается на рабочий вал Tormek со стороны кожаного круга.
Начну с самой сложной на вид, но простой в применении, оправки SVD-185 и массивного полукруглого токарного резца радиусной режущей кромкой.
Делаю фиксацию в оправке, как показано на фото.
Точить я буду «правильно», т.е. по заданным параметрам. Поэтому при помощи калибра TTS-100 я делаю строго определенный для данного вида резца вылет из оправки SVD-185.
На самой SVD-185 есть регулятор с делениями от 0 до 5. Для данного резца необходимо выставить положение 0. (Можно разглядеть на предыдущем фото)
С помощью того же калибра TTS-100 выставляю необходимое для затачиваемого резца положение суппорта относительно остаточного диаметра круга. Фиксирую суппорт в его горизонтальных направляющих стопорными винтами.
Перед заточкой, на выключенном станке, можно визуально проверить правильность настроек. Если все верно, то РК резца в затачиваемом положении должна довольно плотно прилегать к рабочей поверхности абразивного круга.
Включаю Tormek. Если необходимо, делаю рабочую поверхность более грубой при помощи двухстороннего камня SP-650.
Надеваю SVD-185 отверстием на суппорт и начинаю заточку.
Амплитуда рабочих движений такого резца во время заточки составляет почти 180 градусов. Аналогично выполняется чистовая заточка с применением двухстороннего камня SP-650.
После чистовой заточки переворачиваю суппорт на 180 градусов, надеваю на него оправку с зажатым в ней резцом. Регулирую вылет суппорта из горизонтальных направляющих так, чтобы РК резца плотно прилегала к поверхности кожаного круга.
Обмазываю рабочую поверхность кожаного круга абразивной пастой PA-70, делаю доводку внешнего радиуса РК резца.
После доводки на кожаном круге ослабляю зажимной винт и вынимаю из оправки резец.
Начинаю доводку внутреннего радиуса РК резца на кожаном диске LA-120 с радиусом на торце 3 мм. Для этого суппорт можно выставить в более удобное положение.
Во время доводки «на коже» заусенец должен быть убран по всей длине РК.

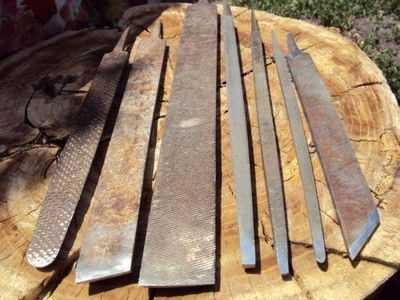

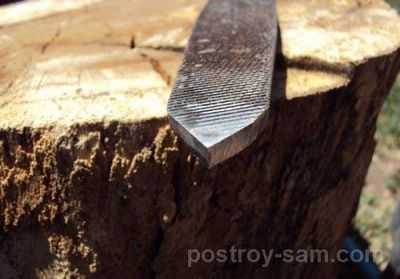

Самодельные токарные резцы по дереву. Из чего можно сделать резцы?

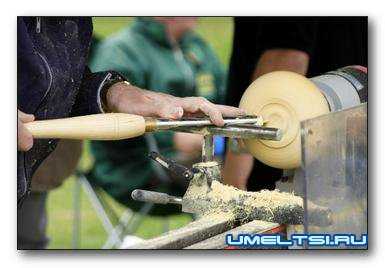

В настоящее время купить токарные резцы для обработки дерева не составляет труда, но можно довольно просто сделать их собственноручно без особых затрат, а также адаптировать их для собственных нужд.

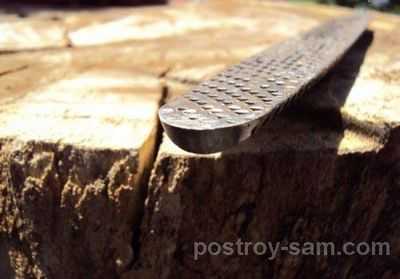

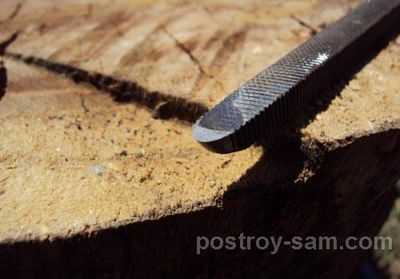

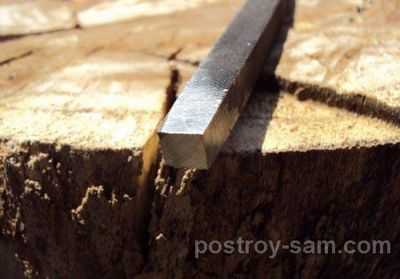

Предлагаем вам один из вариантов изготовления резцов для токарного станка своими руками. Для этого необходимо подобрать рашпили и напильники подходящей конфигурации, как по металлу, так и по дереву. Рашпили можно использовать изношенные и старые, которые уже даже не годятся для своего начального применения, но они вполне сгодятся для изготовления токарных резцов.
Их нужно заточить так, чтобы получить не сильно острые углы. Чаще всего затачиваются они под углом 50-60 градусов. Только лишь косой плоский резец затачивается по-другому: для начала необходимо срезать и сделать под 40-градусным углом скос, а после этого заточить этот скос под таким же углом с обеих сторон.
Изготавливаем шесть видов самодельных токарных резцов по дереву

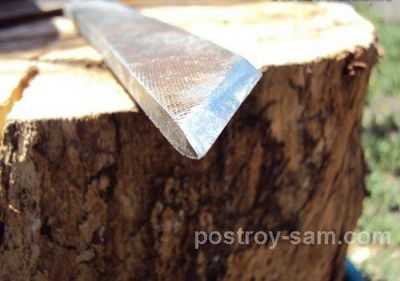

1. Отрезной резец, который заточен с двух сторон. Чаще всего он используется для первичного выравнивания заготовки и грубого снятия.
2. Проходной резец полукруглый. Такой резец может понадобиться тогда, когда есть необходимость пройтись после завершения грубой обработки, а также когда нужно сделать полукруглую выемку, при изготовлении, к примеру, дна у солонки.
3. Плоский резец косой. С его помощью можно закруглять грани, а также подрезать торец или основание детали.

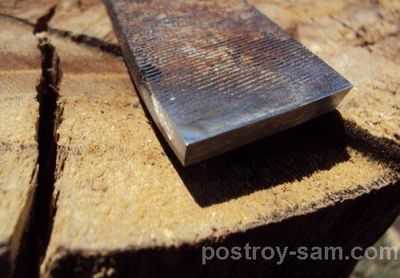

4. Прямой резец плоский.
5. Есть еще аналоги плоского прямого резца, которые используются чаще всего в мелких деталях, где есть необходимость подработать их немного с торца.
6. Маленький токарный резец полукруглый. Используется довольно редко и в основном для того, чтобы изготовить маленькие фигурные детали.
Заточка токарных резцов
Чтобы предупредить появление на точеных деталях задиров и сколов, избежать досадных срывов инструмента и прочих неприятностей в токарной работе, важно использовать правильно заточенные токарные резцы. Как добиться правильной заточки? Мы задали этот вопрос трем профессиональным токарям. Их ответы звучали одинаково: «Применять заточные приспособления». Все трое уверяли, что после покупки хорошего токарного станка и комплекта высококачественных резцов лучшим приобретением для токаря-профессионала или любителя станет универсальное точило с набором заточных приспособлений, например Wolverine Grinding Jig компании Oneway. Мы поинтересовались, как правильно использовать такие приспособления, и вот что нам уда лось узнать.
Прежде всего, хорошо изучите приспособление

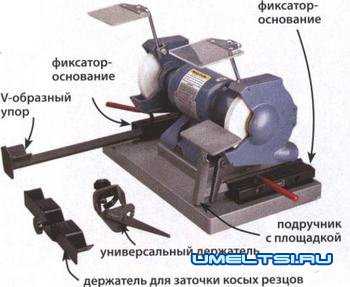

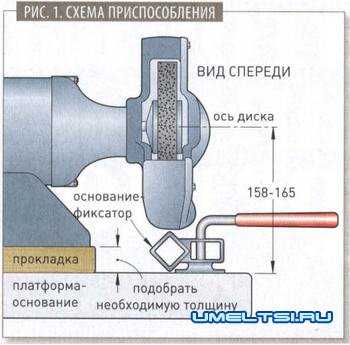

Весь комплект Wolverine Grinding Jig состоит из двух фиксаторов-оснований, выдвижного подручника с V-образным упором, регулируемого подручника с площадкой и двух дополнений: насадки-держателя для заточки косых резцов и универсального держателя.
Выдвижной подручник с V-образным упором можно использовать отдельно для заточки отрезных и обдирочных резцов или в паре с универсальным держателем (для ногтевидной заточки полукруглых резцов). Для заточки косого резца-мейселя закрепите на выдвижном подручнике соответствующую насадку-держатель. Регулируемый подручник с плоской площадкой полезен при заточке скребков, а также других инструментов, например лезвий рубанков или стамесок. Регулируемые фиксаторы-основания помогают правильно закрепить подручники. При этом оба подручника можно установить у любого из абразивных дисков. Фиксаторы-основания крепятся прямо под абразивными дисками (рис. 1), но следует убедиться, что сумеете использовать их с имеющимся у вас точилом. Чтобы поднять оси дисков на требуемую высоту, установите прокладки между точилом и платформой.
В рекламных каталогах встречаются дорогие приспособления, делающие заточку токарных резцов чуть ли не автоматически. Их цена порой превышает стоимость комплекта лучших резцов из быстрорежущей стали. Но лаже самые дорогие инструменты не станут работать как следует, если они неправильно заточены. Wolverine Jig позволяет легко выполнить то, что не удается сделать большинству людей вручную: получить гладкие, равномерные фаски под точным углом без множества мелких граней, типичных при ручной заточке.
В рекламных каталогах встречаются дорогие приспособления, делающие заточку токарных резцов чуть ли не автоматически. Их цена порой превышает стоимость комплекта лучших резцов из быстрорежущей стали. Но лаже самые дорогие инструменты не станут работать как следует, если они неправильно заточены. Wolverine Jig позволяет легко выполнить то, что не удается сделать большинству людей вручную: получить гладкие, равномерные фаски под точным углом
Что нужно знать про точила и абразивные диски
Большинство моделей электроточил поставляются с дисками из серого электрокорунда, вращающимися с частотой около 3000 об/мин. Такая комбинация высокой окружной скорости и твердого абразива часто вызывает перегрев режущей кромки, приводящий к ее быстрому затуплению. Наши эксперты рекомендуют обзавестись более медленным электроточилом с частотой вращения 1725-2000 об/мин и белыми абразивными дисками диаметром 200 мм из окиси алюминия. Поверхность таких «мягких» дисков при заточке быстро изнашивается, обнажая новые острые частицы абразива. Процесс заточки становится более эффективным, а режущая кромка меньше нагревается. Установите на свое электроточило один диск зернистостью 60 единиц для быстрого формирования фаски и один диск зернистостью 100 единиц для обычной заточки. Если у вас уже есть точило с частотой вращения диска 3000 об/мин, не нужно от него избавляться. Установка «мягкого» диска из белой окиси алюминия дает больший эффект, чем снижение частоты вращения. Сгодится и точило со 150-миллиметровыми дисками, но независимо от размера точила заменяйте изношенные диски, когда их диаметр уменьшится до 120 мм.
Для регулярной правки диска (очистки его от металлических частиц и выравнивания поверхности) потребуется сравнительно недорогой алмазный карандаш или специальное зубчатое приспособление — шарошка. Для получения лучшего результата заточку следует вести, слегка прижимая инструмент к вращающемуся диску и постоянно перемещая его из стороны в сторону, чтобы на диске не образовывались канавки. При использовании выдвижного подручника с V-образным упором в целях собственной безопасности следите, чтобы точка контакта инструмента с диском находилась значительно выше оси вращения диска. Используя подручник с плоской площадкой, устанавливайте его так, чтобы между диском и передним краем площадки было не более 3 мм. Все настройки приспособлений следует производить только при выключенном электроточиле.

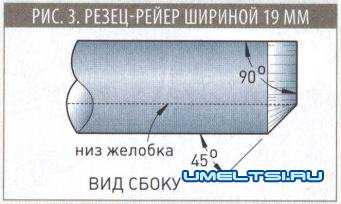

Обдирочный резец-рейер
Установите в V-образный упор подручника конец ручки рейера и прижмите его фаску к абразивному диску. Настройте подручник на заточку фаски под углом 45° (рис. 3). Коснитесь фаской резца вращающегося диска, начав заточку с одной стороны желобка. Плавно поворачивайте резец, слегка прижимая его к диску, чтобы за один прием получить равномерную фаску до другого уголка (фото С). Старайтесь выдержать угол 90°, показанный на рисунке.
Эти резцы поступают в продажу с различными вариациями заточки. В некоторых случаях такая заточка работает неплохо, но чаще приходится полностью перетачивать резец. Боковая заточка таких резцов с удлиненной режущей кромкой и меньшей вероятностью врезания в деталь становится все более популярной. (При боковой заточке фаска простирается дальше от кончика вдоль краев клинка в противоположность прямой заточке, как у обдирочного рейера.) Из-за большого количества движений, которые непросто описать доходчиво, такая заточка требует большой практики, и не каждый сможет выполнить ее вручную. К счастью, универсальная насадка-держатель приспособления Wolverine Jig позволяет делать это, даже не имея опыта.
Чтобы фаска по обеим сторонам желобка проходила на расстоянии 13-18 мм от кончика резца для точения чаш, как показано на рис. 6, следует поворачивать инструмент дальше чем обычно. Посмотрите на фаску сбоку. Профиль режущей кромки должен быть плавным и слегка выпуклым. При вогнутом профиле на краях желобка образуются выступающие уголки, увеличивающие вероятность врезания в деталь. Исправьте вогнутый профиль, сточив больше металла с уголков и пятки.
Источники: http://begemot.narod.ru/rezec.htm, http://postroy-sam.com/samodelnye-tokarnye-rezcy-po-derevu.html, http://www.umeltsi.ru/hitrochi/1208-zatochka-tokarnyh-rezcov.html
Комментариев пока нет!
restart24.ru
Заточка стамесок для резьбы по дереву
Острая стамеска чисто и легко режет древо, работать ею — удовольствие. Хорошо отточенный инструмент не оставляет шероховатости,срез дает гладкий, с легким блеском. В зависимости от степени затупленности процесс заточки подразделяется на три вида.
Первый вид заточки применяют, когда нужно восстановить фаску или выкрошенное лезвие. Поэтому заточку первого вида затупления проводят на точиле, шлифовальных кругах разной зернистости. Чтобы не допустить откалывания металла, нужно снимать тонкие слои за несколько проходов. Фаска, снятая при заточке, приобретает слегка вогнутую форму, радиус вогнутости зависит от диаметра шлифовального круга: чем меньше круг, тем глубже выемка. При заточке на круге с крупной зернистостью остаются глубокие продольные риски, которые желательно удалить на мелкозернистом абразиве такого же диаметра, что и крупнозернистый круг. Чтобы металл меньше откалывался, заточку лучше вести на низких оборотах станка, если регулируется его скорость. Затачиваемый инструмент нужно плавно перемещать по поверхности шлифовального круга строго под нужным углом, что достигается правильной установкой полотна на подручнике заточного станка по отношению к кругу. После механической обработки заточку продолжают вручную на брусках различной зернистости и заканчивают на шлифовальных оселках.
Заусенец. На заусенец нужно обратить особое внимание, он оказывает существенное влияние на качество заточки и,как следствие, на последующем процессе резьбы по дереву. В процессе снятия фаски металл сдвигается к концу клина и остается на лезвии в виде зубчатой полоски — заусенца. Частички заусенца соединены с лезвием. При затачивании надо добиться того, чтобы заусенец ровной ниточкой отделился от лезвия сошел сам. Если его обломить, то на лезвии останутся риски, которые будут оставлять следы на обрабатываемой древесине.
Вторая фаска. Не последнюю роль в заточке играет вторая фаска. Как упоминалось, при заточке полотна стамески образуется фаска, вогнутая по радиусу круга, это первая фаска, она относительно широкая, в зависимости от толщины полотна. Вторая фаска узкой ленточкой проходит по концу первой фаски и образует лезвие под углом чуть больше угла первой фаски. Вторая фаска должна быть отполирована до зеркального блеска на мелкозернистых оселках и доведена на конце до остроты бритвы.
Мы рассмотрели наиболее подробно первый вид заточки: от грубой стадии на наждачном круге до окончательной шлифовки и правки на оселках и коже.
Второй вид заточки применяют при среднем затуплении лезвия, когда фаска сохранила свою форму, а лезвие значительно затупилось. В этом случае на мелкозернистом бруске точат до образования чуть заметного заусенца и сводят его по вышеуказанному способу, а далее правят на оселке и коже.
Третий вид заточки используют при незначительном затуплении, то есть проводится только правка на оселках и коже без снятия заусенца.
Читать еще
