Заточка ножовки в домашних условиях

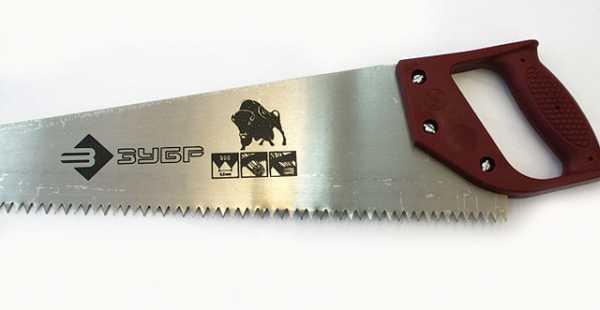

Ручная ножовка, несмотря на многообразие электрических инструментов, до сих пор остается одним из самых востребованных приспособлений при работе с деревом.

Она отличается невысокой стоимостью, компактностью и моментальной готовностью к эксплуатации. Особенно актуально применение ножовки, когда отсутствует источник электроэнергии.

Чтобы распиловка производилась быстро и правильно, необходимо знать, как наточить ножовку по дереву в домашних условиях, если нет станка для заточки и болгарки.

Не забудь поделиться с друзьями!

Содержание статьи

Признаки того, что пила затупилась

Учитывая тот факт, что ножовка в процессе использования подвергается постоянным нагрузкам, ее зубья со временем притупляются. Степень эффективности работы тупым инструментом заметно меньше. Помимо этого, пользоваться такой ножовкой не следует по следующим причинам:

  • снижается производительность. При распиловке дерева больше затрачивается сил мастера и его времени;
  • ухудшается точность выполнения работ. Тупыми зубьями практически невозможно ровно и аккуратно распилить древесину. Особенно трудно работать с такой пилой в саду;
  • опасность использования ножовки. В процессе эксплуатации инструмент будет застревать, сходить с линии распила, заклинивать, что увеличивает вероятность получения травмы.

Ножовку надо срочно наточить, если появился характерный тупой звук, округлились кончики зубьев, не получается произвести распил древесины. Если инструментом стало тяжело работать, то лучше прекратить пилить, осмотреть его и приступить к решению вопроса о заточке.

Основные правила

При заточке пилы по дереву своими руками требуется концентрация внимания, хороший глазомер и навыки работы с напильником. Несмотря на всю кажущуюся сложность процесса, при выполнении рекомендаций эту манипуляцию можно сделать достаточно просто, хотя не быстро. Чтобы наточить ножовку в домашних условиях, надо потратить час-два времени, можно справиться и быстрее, если набить руку.

Болгаркой тоже точат ножовки, но к этому методу многие мастера относятся негативно. Во-первых, это небезопасно, во-вторых можно больше испортить резцы, чем наточить.

Подготовка

Полотно нужно надежно зафиксировать в тисках. На коленях или табурете заточить тоже можно, но держать ножовку так неудобно. Место, в котором проводится заточка, должно быть хорошо освещенным, в целях безопасности надевают рукавицы. Ничто постороннее, типа телевизора, не должно отвлекать от работы.

Для восстановления рабочих характеристик столярно-слесарного инструмента необходимо использовать только качественный напильник. Обычно берут трехгранный, а для маленьких зубьев садовой ножовки предусмотрен специальный четырехгранный напильник.

Грани резцов обязательно следует зачистить надфилем или напильником, у которого мелкая бархатная насечка. Если приходится пользоваться подержанным напильником, то его предварительно очищают при помощи стальной щетки.

С резцов стачивают небольшой слой покрытия. В процессе их обработки напильник не должен соскальзывать, а хорошо цепляться за них. Если этого не происходит, то напильник не пригоден для обработки или резцы полотна перекалены. Для заточки следует взять другой инструмент. В случае неудачно проведенной повторной попытки рекомендуется сменить ножовку.

Заточка

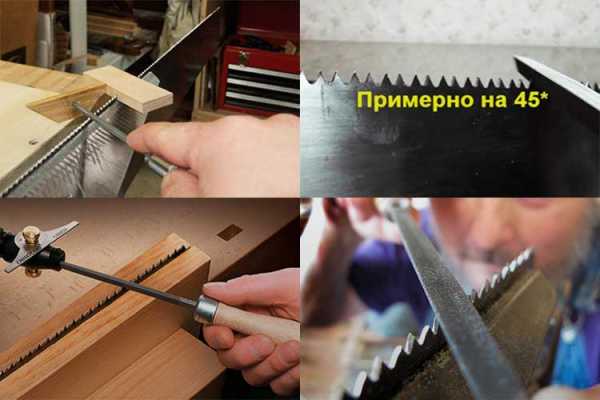

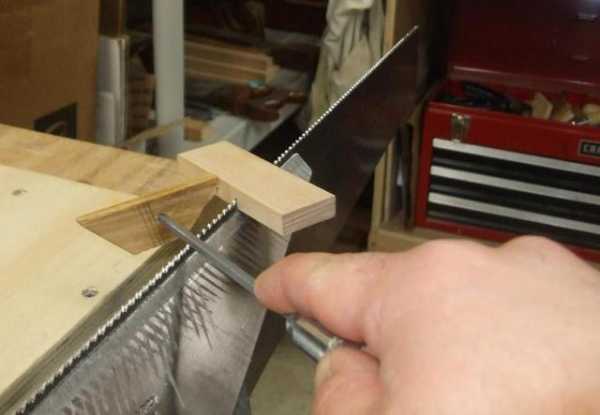

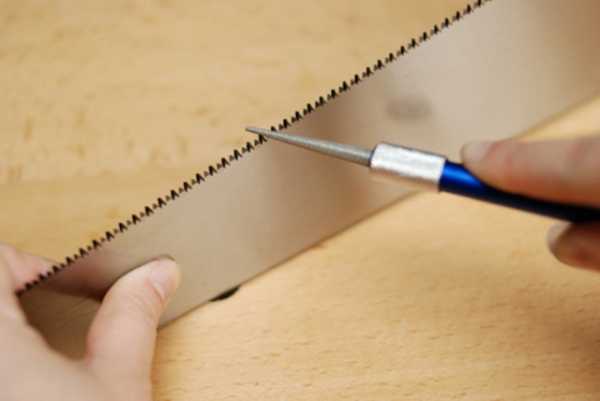

Чтобы наточить ножовку по дереву напильником правильно, его ручку зажимают правой рукой, а левой держат конец. Инструмент направляют на зубья полотна под углом (как идет скос). Нажим должен быть равномерным, плавным и только в определенную сторону (обычно от себя).

По возможности желательно следить, чтобы снятый слой металла был одинаковой толщины. Для этого инструмент рекомендуется двигать равное количество раз и с равным нажимом. Так получится сохранить высоту, шаги и величину углов зубьев после обработки.

Удалять появляющиеся на гранях зуба заусеницы необходимо влажным оселком либо посредством напильника с бархатной насечкой. Если их оставить, то они будут снижать остроту зубьев и выкрашиваться при распиле древесных материалов, что ухудшит качество проводимых манипуляций.

Когда заточка окончена, проверяют остроту зубьев, распилив кусок дерева. Если при осмотре полотна пилы резцы не блестят, то все действия были сделаны эффективно и ножовка готова к эксплуатации.

Разводка зубьев

Развод зубьев необходим, чтобы ручную пилу не заклинивало в процессе резки, чтобы она шла ровно и легко. После длительного использования ножовки может потребоваться перед тем, как ее наточить, выполнить разводку. Суть процесса состоит в проведении равномерного отгибания зубьев в разные стороны. После этой процедуры должны образоваться свободные зазоры с двух сторон полотна. Движение острорежущего инструмента в разрезе будет происходить намного эффективнее.

Чем больше отгиб резцов, тем меньше риск застревания пилы в процессе эксплуатации. Но здесь не стоит переусердствовать, в противном случае производить распиловку будет крайне проблематично.

Обратите внимание! По стандарту разводку делают не более 2 мм. Если ножовка предназначается для распиловки сухого дерева, то отгиб зубчиков производится на 0,3-0,5 мм. Для распила сырых древесных материалов разводить следует на 0,5-1 мм.

Для удобства выполнения отгиба рекомендуется использовать разводки – специальные приспособления. Ножовку хорошо зажимают в тисках, устройство монтируют на рабочей поверхности. Главное, зубья не должны полностью выступать, иначе они сломаются.

Заточка зубьев ножовки для поперечного пиления

Чтобы вернуть остроту инструментам для поперечного пиления, эффективнее пользоваться трехгранным напильником с личной насечкой и углом 60 °. После зажатия тупой ножовки в разводке, приступают к обработке левой грани на первом резце. Фиксировать полотно рекомендуется под наклоном 45-50 ° относительно рабочей плоскости. Установку напильника выполняют параллельно поверхности рабочего стола под наклоном в 60-75 °.

Восстановительную манипуляцию тупых резцов производят в несколько заходов. Первым делом следует наточить левые грани нечетных резцов, а затем правые грани. После прохождения нечетных резцов инструмент разворачивают в заточном приспособлении, чтобы приступить к обработке четных зубьев, оказавшихся в дальнем ряду. При работе с пилами поперечного распила важно контролировать степень остроты режущих кромок.

Для продольного и универсального пиления

Для обработки ножовок для продольных распилов целесообразнее пользоваться надфилями с драчевой насечкой либо напильниками, имеющими форму ромба с личной насечкой. Для заточки резцов у пил продольного раскроя древесины необходимо инструмент располагать вертикально в зажимном приспособлении и надежно крепить к рабочей поверхности. Есть две разновидности заточки.

Прямая. Надфиль, напильник под углом 90 градусов следует направить горизонтально к обрабатываемому инструменту и снять небольшой слой покрытия с передней и задней грани резца, чтобы качественно обработать режущую кромку. Аналогичным образом подвергаются заточке все остальные резцы, находящиеся в дальнем ряду. По завершении полотно нужно перевернуть в зажимном устройстве и произвести обработку зубьев, оказавшихся в дальнем ряду.

Косая. Единственным отличием этого метода будет направление напильника относительно полотна пилы. Угол заточки – 80 градусов. Вначале обрабатывают задние и передние грани резцов одного ряда, а затем и второго.

Чтобы наточить универсальную ножовку, понадобится надфиль с грубой насечкой либо ромбический напильник с личной насечкой. Затачивать универсальные ножовки можно по одной из технологий, что и для обработки продольных инструментов, выбирая косую либо прямую заточку.

drevogid.com

Как наточить ножовку своими руками. Подробная инструкция

Вопрос «Как наточить ножовку своими руками?» не теряет своей актуальности, несмотря на наличие современного электроинструмента в каждом доме.

Пила нужна в хозяйстве, незаменима на отдыхе, используется для распила досок, бревен, ДСП.

Также она необходима при строительных, столярных и монтажных работах; в саду и мастерской.

В городе, на даче или в гараже – у каждого есть этот проверенный временем инструмент.

Как наточить ножовку самостоятельно

Ножовка по дереву относится к «вечным» ценностям.

Но, для того что бы ручная пила всегда выполняла свои функции, ее необходимо правильно наточить.

Здесь пригодятся базовые знания о типе режущей кромки и ее особенностях.

Из существующих способов рассмотрим самые безопасные и популярные, с использованием подручных инструментов и доступные для домашних условий.

Форма зубьев ножовки

Согласно ГОСТ 26215, принятому в СССР еще в 1984 году, зубья ножовки имеют конфигурацию в зависимости от типа полотна:

• для поперечной распиловки – в виде равнобедренного треугольника или с одной режущей кромкой;
• для продольной – по типу косоугольного треугольника;

• для универсальной – в форме наклоненного или прямоугольного треугольника.

Для каждого типа применяются свои секреты и правила как наточить режущий край.

Зачем точить и когда

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивая время на выполнение задачи.

Покупка новой не надолго исправит ситуацию, а времени на восстановление старого полотна понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.

Как определить момент, что пора наточить ножовку?

Как определить, что пришло время заострить зубья инструмента.

Опытный хозяин знает, когда и как заточить ножовку, но простому обывателю не сложно определить этот момент самостоятельно. Как правило, изменяется звук, издаваемый при работе и однородность цвета режущей кромки.

Острые резцы отличаются равномерным износом режущей кромки.

На необходимость «подправить» пилу указывают следующие признаки:

• пиление идет тяжело и неравномерно;
• срез получается неровный;
• полотно часто застревает;
• становится сложно удержать заданную траекторию.

Кроме того, затупленная ножовка часто застревает и приходится прилагать много усилий для завершения процесса.

Как наточить ножовку своими руками

Как правильно заточить ножовку самому, если возникла необходимость?

Для начала нужно определиться, из какого материала изготовлено рабочее полотно.

Обычную сталь можно подправить самостоятельно, а зубья с победитовыми напайками подлежат обработке только на специализированных промышленных станках.

Некоторые умельцы на свой страх и риск берутся наточить ножовку при помощи болгарки – но это ненадежный и опасный способ.

Для приведения в порядок обычной ручной ножовки по дереву в домашних условиях понадобиться определить форму зубьев, приготовить все необходимое, и обязательно соблюсти технику безопасности.

Общие требования к заточке

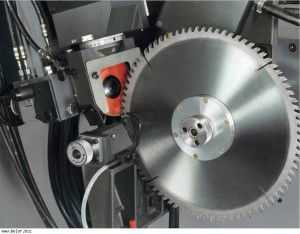

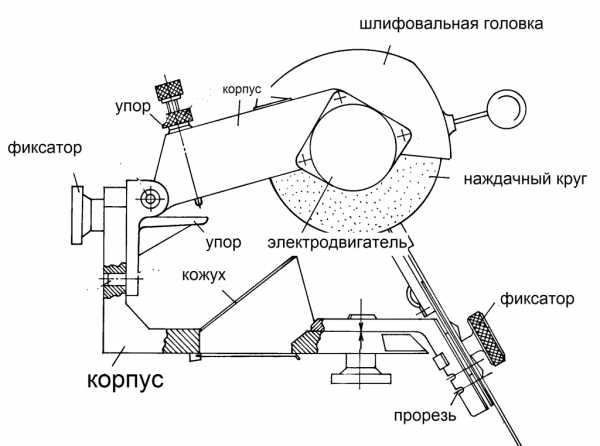

Специальный станок для заточки ножовок есть не в каждом гараже или мастерской, но это не помешает подправить инструмент своими руками.

Есть, конечно, исключения – закаленные зубья нельзя наточить.

Не помогут алмазные сверла и другие хитрости.

Такая пила имеет увеличенный ресурс и подлежит не ремонту, а замене на новую.

Определить каленую сталь легко – она отличается черным цветом с голубым отливом.

В качестве точилки для ножовки обычно используется шлифмашина или напильник и надфиль.

Обязательное условие – предварительно выполнить правильную разводку зубьев, ведь толщина полотна ножовки влияет на ширину среза, поэтому кромки должны быть отогнуты на необходимую ширину.

Необходимый инструмент

Наточить ножовку при помощи машины для шлифования или болгарки требует определенных навыков.

Механическим путем наточить ножовку намного безопаснее и проще.

Прежде чем приступать к работе, подготовьте тиски или струбцину, штангенциркуль, молоток и другой необходимый инструмент:

Поперечные пилы точат под углом 60 градусов при помощи трехгранного мелкого напильника.

Продольные с углом менее 60 градусов – используется крупный надфиль или ромбический напильник с мелким абразивом.

Для смешанного типа понадобится надфиль с грубой насечкой или ромбический напильник с мелкой насечкой.

Для этой операции пригодится специальное устройство для заточки – деревянный брусок с вырезанным гнездом для защиты рук от порезов.

ПРИМЕЧАНИЕ:

Чтобы наточить ножовку используя шлифовальную машину, понадобится отрезной круг по толщине от 1.2 до 1.4 мм, диаметром 115 или 125 мм. УШМ должна иметь регулировку оборотов в диапазоне 5000 – 8000 в минуту. Установка защиты является обязательным условием для использования такого способа. Как правило, используется самодельный щиток из прозрачного пластика.

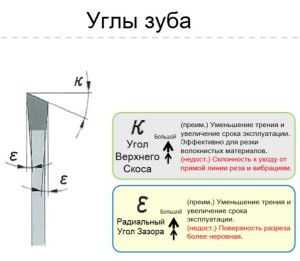

Технология заточки ножовки по дереву

Правильная заточка ножовки должна сохранить рабочий профиль зубьев.

Он определяется по следующим параметрам:

• шаг и высота;
• угол заострения;
• радиус закругления.

Угол заточки может быть установлен в диапазоне от 30 до 60 градусов, и зависит от материала.

Так, для мягких пород дерева оптимальным будет показатель 50 градусов.

Важно правильно закрепить полотно в тисках – не стоит сильно зажимать его, так как сталь будет вибрировать под напильником.

При помощи верстака и струбцины можно удобно закрепить ножовку.

Заточка производится поочередной двусторонней заточкой – сначала проходят один ряд по левым граням всех зубцов.

Потом инструмент переворачивают, и повторяют проход по правой половине резаков.

Односторонним способом для правки ручных пил не пользуются – он применим лишь по отношению к некоторым типам ножей.

Дедовский способ заточки

Способ заточки ручных пил своими руками не претерпел особых изменений со времен наших предков.

Ниже смотрите видео, как это делалось «на коленках» при помощи надфиля и пассатижей:

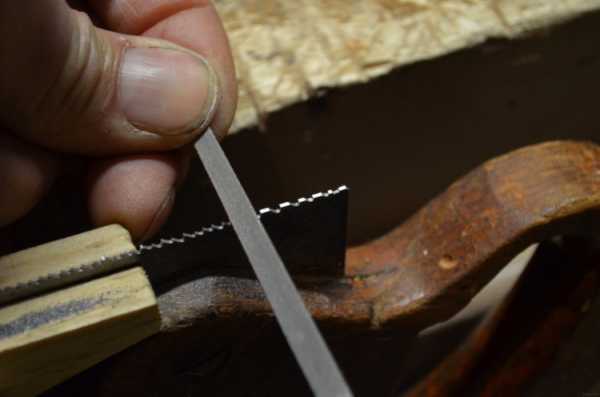

Как правильно наточить ножовку напильником

Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.

Начнем с установки полотна.

Его необходимо закрепить, как уже писалось выше в струбцине или тисках.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Напильник не может идеально наточить ножовку, но получить высокое качество можно – после заточки пригодится самый мелкий напильник или надфиль и оселок.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов.

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Требования к разводке зубьев ножовки

Отгибая резцы через один на обе стороны полотна соблюдать определенную величину, которую можно задать на самодельном устройстве.

Ширина разводки зависит от породы дерева.

Для мягкой и влажной древесины требуется больший угол наклона, чем для сухой.

Как правило, ручные инструменты эффективно работают со средним значением 0,2-0,3 мм.

При этом, общая величина не должна превышать ширину полотна.

Кроме того, соблюдается одинаковый характер отгиба на каждую сторону.

Разводка для ножовки проверяется визуально или при помощи штангенциркуля.

Обратите внимание на размер зуба – особенно важна высота резца.

Выравнивание высоты звеньев

Все зубцы должны иметь одинаковую высоту.

Неоднородный край приводит в неравномерной нагрузке и значительно снижает эффективность работы.

Проверка высоты зубьев ножовки

Проверять высоту зубьев необходимо перед заточкой инструмента.

Для этого на твердую и ровную поверхность кладут лист однотонной бумаги, и плотно прижимают резцы до получения четкого отпечатка.

При наличии зубьев выступающих из общего ряда, следы от них отразятся на отпечатке.

При наличии более высоких зубцов, их аккуратно спиливают плоским напильником до общего уровня.

Как проверить качество наточенной ножовки?

Исключая практический способ, гладкость металла можно оценить визуально – острый край не дает бликов при отражении света, и тактильно осторожно касаясь рукой краев зубев.

Начинающему мастеру первая попытка может показаться сложной, но исправный инструмент того стоит.

Немного практики, и вы сможете предложить свои варианты, как наточить ножовку своими руками.

instrumentn.ru

Как правильно наточить пилу + приспособление для заточки | Своими руками

Даже обычный кухонный нож не каждому удастся наточить правильно, что уж говорить о пилах и другом садовом инструменте. С удовольствием заполняем этот пробел полезной информацией от нашего постоянного читателя.

Заточка пил и другого инструмента – проблема не только для начинающих. Попытаюсь помочь всем желающим. Начнем с пил.

Чтобы наточить пилу, ее надо сначала внимательно осмотреть и выявить дефекты. Многие пилы, которые мне приходилось затачивать, имели характерные дефекты: затупление зубьев, неровная заточка, сломанные зубья, отсутствие раз-

В первую очередь посмотрите, все ли зубья ровные. Возможно, зубья скачут – один ниже, другой выше. Может быть и так, что не все зубья заточены, некоторые остались неточеными.


Читайте также: Как правильно самому наточить пилу?


Вода нужна для заточки…

Нужно взять плоский напильник и выровнять зубья по всей длине полотна ножовки, не жалея при этом острых зубьев. Предварительно зажмите ножовку между двумя дощечками, но лучше ШЖ, всю конструкцию зажать в тиски – тогда полотно не будет вилять в руке.

После того как все зубья будут выровнены, посмотрите, какова их высота: если зубья высокие, их можно точить, если нет, придется прорезать зубья на наждаке отрезным (1,2 мм) кругом на глубину, равную высоте нормального зуба.

Итак, полотно готово к заточке.

Теперь заготовим приспособление, которое поможет нам правильно наточить ножовку, и не только ее – таким приспособлением я пользуюсь уже много лет, мне очень нравится.

Находите сухую, толстую (не тоньше 3 см) доску, же лательно строганую. Специально не даю размеров, чтобы не втискивать вас ни в какие рамки. Лишь один размер критичен – это 45°, других ограничений нет.

Смотрите на рисунки и делайте приспособление любых размеров. Не все умеют читать чертежи, а рисунок, да еще данный в трех измерениях, понятен каждому. Да, придется потрудиться, зато с каким удовольствием вы будете работать хорошим инструментом!

Еще одно пожелание: доска, к которой вы будете крепить полотно, должна быть не слишком жесткой, чтобы можно было завернуть шуруп в любом месте.

Когда все трудности останутся позади, ищем место, куда установить приспособление, – у меня это верстак. Место найдено, приспособление установлено – приступаем к установке ножовочного полотна на приспособление.

Кладем полотно на наклонную доску так, чтобы зубья пилы были выше верхнего края доски настолько, чтобы из прорезей между зубьями не было видно края доски.

Прижимаем полотно и закрепляем нижнюю кромку шурупами (см. рис.). Возьмите в руки трехгранный напильник, желательно новый: со старым, затертым долго будете мучиться.

Затачиваем зуб ровными движениями и следим, чтобы фаска зуба была ровной. Затачиваем попеременно обе стороны зуба до тех пор, пока вершинка зуба не станет острой. И так – каждый зуб. Заточили одну сторону, перевернули полотно и заточили другую сторону.


Читайте также: Мобильный уголок для заточки инструмента своими руками


Теперь нужно развести зубья, чтобы ширина пропила была больше толщины пилы: если пилу не будет зажимать, то и пилить будет легче. Зажмите полотно между двумя дощечками, возьмите широкую простую отвертку, вставьте между зубьями и с небольшим усилием поверните (как показано на рисунке), оба зуба одновременно разойдутся на равное расстояние. И так с одинаковым усилием пройдите все зубья.

Посмотрите в конце, все ли они одинаково разведены, если какой-либо зуб слишком вылез, его нужно подрихтовать. Если снимали ручку, вставьте ее на место – и удачной вам работы!

Я больше чем уверен, что не все садоводы умеют правильно точить ножи и ножницы. Попробую помочь им в следующей статье. С хорошим инструментом и работа спорится!

Заточка своими руками пилы – схемы

Как наточить пилу-ножовку: видео

© Автор: Анатолий Артемьев г. Нижний Новгород

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Как правильно самому наточить пилу? Как правильно заточить пилу своими...
  • Ручные пилы – главные разновидности и как ими правильно пилить Выбираем ручную пилу для мастерской...
  • Доработка стационарной циркулярки своими руками Модернизация циркулярной пилыЧтобы облегчить работу...
  • Очень удобное приспособление для установки дверей своими руками ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ-МОНТАЖА ДВЕРЕЙ СВОИМИ...
  • Вилы для копки картошки своими руками ЧУДО-ВИДЫ ДЛЯ КОПКИ СВОИМИ РУКАМИ На...
  • Кусторез из бензопилы своими руками – делаем насадку НАСАДКА-ГРЕБЕНКА ДЛЯ БЕНЗОПИЛЫ СВОИМИ РУКАМИ...
  • Нож-рубило своими руками (фото + схема изготовления) Как сделать нож «рубило» для...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    видео, станок, победитовых, приспособление, угол заточки, с твердосплавными напайками, чертеж

    Строительство частного дома будет сложным и длительным без применения современных инструментов. Большую популярность у строителей завоевала циркулярная пила, превосходящая прочие виды пил по дереву своей точностью и чистотой распила.

    Схема станка для заточки дисковых пил и ножей.

    Поскольку данный электроинструмент относится к активно эксплуатируемым и потому достаточно быстро изнашиваемым приспособлением, заточка дисковых пил своими руками приобретает очень большое значение.

    Читайте также:

    Как выбрать цепь для бензопилы.

    Заточки дисковых пил с твердосплавными напайками.

    О точильных камнях читайте здесь.

    Инструменты для заточки дисковых пил

    Чтобы правильно заточить дисковую пилу, нужны такие инструменты, как:

    • напильник;
    • монтажные тиски;
    • брусок из дерева;
    • цветной маркер.

    Вернуться к оглавлению

    Какие признаки подскажут о том, что надо наточить пилу?

    Рисунок 1. Схема зуба пилы. Плоскости: а- передняя, б — задняя, в — две боковые. Кромки для резки металла: 1 – главная, 2, 3 – дополнительные.

    Затачивать дисковую пилу надо только тогда, когда в этом возникает необходимость. А о том, что такой момент настал, просигнализируют 2 четких признака. В частности, срочное затачивание дисковых пил по дереву требуется, если:

    1. На предохранительных кожухах пил в районе электродвигателя ощущается сильный нагрев. Иногда такое повышение температуры сопровождается появлением из-под кожуха дыма.
    2. Для получения хороших результатов работы на дисковую пилу приходится сильнее прежнего давить.
    3. В результате работы затупленных зубцов пил по дереву на пропилах в древесине фиксируется появление темных отметин, следов нагара. Возможно распространение характерного запаха горелой древесины.

    Вернуться к оглавлению

    Виды режущих зубьев

    Чтобы лучше понять, как производится правильная заточка дисковых пил, следует разобраться в особенностях и строении той части диска, которая производит распил дерева. Этой главной частью являются режущие зубья.

    Все зубья производятся из твердосплавных металлов. Каждый из них (рис. 1) имеет 4 рабочие плоские поверхности: передняя (а), задняя (б), а также две боковые плоскости (в). Они играют вспомогательную роль. Одна главная (1) и две дополнительные (2 и 3) кромки для резки материала образуются на линиях пересечения указанных рабочих плоскостей.

    В соответствии с конфигурацией все режущие зубья дисковых пил делятся на следующие разновидности:

    Рисунок 2. Схема угла заточки.

    1. Прямые зубья. Чаще всего применяются для ускоренного продольного распиливания. Не рассчитаны на идеальное качество пропила.
    2. Скошенные (косые) зубья. Характеризуются наличием на задней плоской поверхности зуба углового обреза с левой или правой стороны. Иногда на диске зубья с разными сторонами скоса чередуются и тогда они называются попеременноскошенными. Такие элементы применяются для резки не только древесины, но и ДСП, различных пластмасс. При большом угле скоса обеспечивается качественное пиление без сколов на кромках пропила.
    3. Трапециевидные зубья. В сечении режущей поверхности имеют вид трапеции. Благодаря такой конфигурации долго не тупятся. Часто на диске чередуются с прямыми зубьями. В этом случае трапециевидные элементы осуществляют черновое распиливание, в то время как прямые производят чистовую обработку.
    4. Конические зубья. Имеют конусообразный вид. Обычно выполняют вспомогательные функции предварительной надрезки ламината. Такими зубьями обрабатывают указанное напольное покрытие для недопущения сколов при разрезании ламинатных панелей основной пилой.

    Вернуться к оглавлению

    Принципы и углы заточки дисковых пил

    Рисунок 3. Схема стачивания металла на зубьях пилы.

    Рабочие части циркулярных пил затачиваются по 4 главным углам заточки. Эти углы (рис.2), как и форма режущего зуба, являются основными техническими параметрами диска.

    Итак, каждый зуб циркулярки характеризуется передним (γ), задним (α) углами, а также углами среза передних и задних поверхностей (ε1 и ε2). Величина указанных углов зависит от назначения распиливающего устройства, распиливаемого материала и направления пиления.

    В частности, пилу для продольной резки затачивают под относительно большим передним углом (от 15° до 25°). Показатель заточки переднего угла для поперечного распиливания находится в пределах от 5° до 10°. А вот универсальный вариант, выполняющий обработку материала во всех направлениях, традиционно затачивается под углом в 15°.

    Кроме того, на указанные углы влияет и степень твердости разрезаемых объектов. Их величины находятся в строгой зависимости: чем тверже материал, из которого состоит та или иная заготовка для распиливания, тем менее заостренными должны быть режущие зубья.

    Главный принцип затачивания зубьев твердосплавных пил основан на том, что при длительной эксплуатации самый значительный износ происходит на верхней режущей кромке. В результате интенсивного использования ее линия может округлиться до 0,3 мм и более. Что касается плоскостей зуба, то больше всего износ фиксируется на передней поверхности.

    Правильное затачивание режущих элементов должно обеспечивать такой вид кромок, при котором радиус их скругления не превышает величины в 0,2 мм. Для этого рекомендуют параллельно стачивать металл на передней и задней плоскостях зуба (рис. 3). Такой способ можно считать оптимальным. Можно точить одну только переднюю плоскость, однако в этом случае на такую операцию уйдет больше времени, к тому же сам зуб быстрее сточится из-за необходимости убирать больше металла с передней поверхности.

    Стандартным слоем стачиваемого металла считается 0,05-0,15 мм.

    Вернуться к оглавлению

    Заточка пил своими руками в домашних условиях

    Рисунок 4. Для того ,что бы заточка была правильной и быстрой диск следует хорошо закрепить.

    Наточить пилу можно и у себя дома. Для этого не обязательно иметь в собственной мастерской специализированный точильный станок, который стоит больших денег и используется по назначению достаточно редко.

    Но просто держать в руках диск и на весу точить зубья на шлифовальном круге нерационально. Никакой твердости руки и отменного глазомера не хватит, чтобы сделать режущий элемент безупречно острым и пригодным для эффективной работы. С этой целью следует позаботиться об изготовлении самого простого фиксирующего приспособления (рис. 4).

    Удерживать зубчатый круг циркулярки в строго заданном положении относительно точильного диска поможет, например, самая обыкновенная плоская подставка.

    Ее поверхность должна совпадать с уровнем оси заточного диска. Сам зубчатый круг размещается на подставке таким образом, чтобы затачиваемые плоскости зубьев были перпендикулярны к полотну пилы. Для затачивания скошенных зубьев по передней и задней поверхностям указанное приспособление делают с подвижным шарниром.

    moiinstrumenty.ru

    Заточка дисковых пил с твердосплавными напайками своими руками

    Содержание статьи:

    Во время длительной эксплуатации дисковые пилы с твердосплавными напайками могут потерять свои первоначальные качества. Но это не означает, что следует приобретать новый режущий инструмент. В большинстве случаев заточку можно выполнить в домашних условиях, используя любой подходящий станок.

    Необходимость заточки пилы

    Диск с твердосплавными напайками

    Для начала следует определиться – нужно ли выполнять заточку или нет. Существует несколько явных признаков, указывающих на актуальность выполнения этой процедуры. Если их проигнорировать, то в дальнейшем диск может стать неремонтопригодным и послужит причиной выхода из строя дорого станка.

    Преимущество использования пильного диска с напайками заключается в увеличении срока эксплуатации. Также он предназначен для обработки твердых пород дерева. Наплавки изготавливаются из стали 9ХФ, 50 ХВА, 65Г и аналогичных им составов. Они отличаются высокой твердостью, но при этом при значительной эксплуатации возрастет вероятность их поломки.

    Своевременная заточка дисковых пил станком своими руками выполняется при следующих явных признаках:

    • повышение нагрузки на двигатель. Причиной этому является ухудшение заточки и как следствие — силовому агрегату необходимо больше мощности для разрезания древесины. Если в конструкции двигателя не предусмотрены защитные реле – возможен выход его из строя;
    • ухудшение качества распила. Первым признаком является увеличение ширины реза, а также образование сколов и неровностей по его краям;
    • увеличение времени обработки заготовки. Для формирования реза требуется больше времени, чем обычно.

    Лучшим способом является периодическая проверка состояния диска с напайками по дереву. Для этого потребуется временно оставить станок и демонтировать режущий инструмент. Если его геометрические параметры не совпадают с изначальными – необходима заточка.

    Как определить угол заточки дисковой пилы

    Геометрия твердосплавных напаек

    Оптимальным вариантом будет наличие исходного шаблона, согласно которому можно исправить геометрию режущей кромки. Зачастую он изготавливается из тонкостенного нержавеющего металла, реже – из плотного картона.

    Твердосплавные зубья изготавливаются согласно ГОСТ 9769-79. Но их геометрию и геометрические размеры определяет производитель исходя из назначения пилы. Если шаблон отсутствует – необходимо самостоятельно определить требуемые углы заточки. Для этого рекомендуется воспользоваться маятниковым угломером.

    Технология изготовления шаблона своими руками.

    1. Взять новый диск с напайками, который полностью идентичен затупившемуся.
    2. На твердом листе картона нарисовать точные контуры.
    3. С помощью маятникового угломера определить первоначальную геометрию твердосплавных напаек.
    4. Данные занести на шаблон.

    В дальнейшем его можно использовать для самостоятельной заточки на станке или предоставить в качестве образца для компаний, предоставляющие подобные услуги.

    Дополнительно рекомендуется сравнить полученные данные с эталонными. В пилах для продольного формирования среза передний угол обычно равен 15°-25°. Для поперечных моделей этот показатель колеблется от 5° до 10°. В универсальных моделях передний угол составляет 15°.

    Важно помнить, что передний угол может быть отрицательным. Подобные модели используются для раскроя пластмассовых листов и цветных металлов.

    Способы заточки дисковых пил

    Станок для заточки дисковых пил с напайками

    Для формирования новой режущей кромки можно использовать любой заточной станок. Важно изначально правильно выбрать наждачный круг и с его помощью наточить кромку. Для этого необходимо использовать корундовые или алмазные модели.

    Оптимальным вариантом является применение специального оборудования, предназначенного для выполнения этой работы. Но из-за его высокой стоимости во многих случаях его приобретение нецелесообразно. Альтернативным способом является использование точильного станка с возможностью изменения угла расположения корундового диска.

    Ни в коем случае нельзя делать заточку вручную самому. Во-первых — это займет очень много времени. Во-вторых – полученный результат не будет соответствовать стандартам. В случае отсутствия возможности выполнить заточку пильного диска по дереву самостоятельно рекомендуется воспользоваться услугами специализированных компаний.

    Профессиональная заточка пил циркулярных своими руками выполняется по следующим правилам:

    • основная деформация происходит на верхней кромке зуба. Происходит округление граней от 0,1 до 0,3 мм. Именно с этого места необходимо начинать обработку;
    • заточка выполняется по передней и задней кромке. Это обеспечит возможность повторной процедуры до 25 раз;
    • величина съема не должна превышать значение 0,05-0,15 мм;
    • уровень обработки передних и задних граней должен быть одинаков.

    После того как заточка дисков по дереву завершится – рекомендуется ее довести мелкозернистой наждачной бумагой. Это можно сделать вручную или с помощью специального станка.

    Специалисты советуют применять специальные корундовые диски, торцевая поверхность которых имеет паз специальной формы. Он облегчит выполнение процедуры.

    Способы увеличения срока службы пильных дисков

    Углы зубьев для заточки

    Процесс формирования новой режущей кромки является трудоемким и долгим. Поэтому рекомендуется выполнять ряд условий для увеличения срока службы диска.

    Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

    Твердые напайки имеют большой срок эксплуатации. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

    Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

    В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

    Чертежи и геометрия зубьев

    Заточка дисковых пил должна проводиться чётко с соблюдением норм и требований к геометрии зубцов каждого отдельного диска. Чтобы правильно заточить дисковую пилу своими руками, необходимо знать форму зуба и его геометрию.

    Станки для заточки дисковых пил, обзор и сравнение

    МодельLTT MF126AСЗТП 600ТLTT MF1263Хайтек PP-480Z
    Размер заточного круга,мм100150150480
    Мощность, Вт370250250380
    Диаметр затачиваемых пил, мм160-600140-170100-63065-480
    Вес, кг4550260160
    Габариты, мм680*480*410700*600*400780*620*1280850*760*1450
    Цена, руб2078635000185818361649
    LTT MF126A
    СЗТП 600Т
    LTT MF1263
    Хайтек PP-480Z

    stanokgid.ru

    Затачиваем ножовку по дереву своими руками - Древология

    Каждый человек сталкивался с необходимостью обработки деревянных заготовок в домашних условиях. Обычно для этого используют ножовку по дереву. Существует огромное количество разновидностей данного инструмента, однако в условиях квартиры или частного дома, обычно, используют стандартный деревообрабатывающий инструмент. Естественно, со временем полотно изнашивается, теряет свою остроту. В этом случае возникает необходимость заточки ножовки по дереву.

    Существует два варианта: можно обратиться к мастеру, а можно произвести заточку собственными силами. При этом важно определить, можно ли затачивать инструмент или необходимо приобретать новое полотно.

    Если зубья небольшие и имеют черный цвет с голубым отливом, их затачивать бесполезно.

    Вообще, исходя из невысокой стоимости самого инструмента, многие предпочитают не заморачивать себя его заточкой, а после того, как полотно пришло в негодность, приобретают новый. Но, профессионалы советуют, что лучше один раз потратиться на хорошую ножовку, которую можно затачивать, чем каждый раз приобретать новую непонятного качества.

    Описание процесса заточки ножовки

    Прежде чем ответить на вопрос как наточить ножовку по дереву, необходимо понять, что это довольно трудоемкий процесс, требующий старания и терпения. В первую очередь, прежде чем приступать к заточке, необходимо осуществить разводку зубьев. Это делают для того чтобы обеспечить более плавную работу и исключить контакт полотна с материалом. Существует специальное приспособление, при помощи которого осуществляется разводка зубьев.

    После того, как разводка выполнена, можно осуществлять заточку ножовки по дереву своими руками.

    Процесс будет состоять из следующих этапов:

    • Сперва необходимо надежно зафиксировать ножовку.
    • Затем напильником произвести равномерные нажимы на зубья.
    • На финише очистить зубья от насечек.

    Мелочей не бывает

    Несмотря на то, что процесс может показаться быстрым, важно соблюдать угол заточки ножовки по дереву, он должен быть равномерным и с одной, и с другой стороны. Для этого необходимо использовать собственный инструмент, и лучше, чтобы этот инструмент был качественным, так как от качества инструмента будет зависеть качество заточки.

    Профессионалы советуют, что хорошо наточенные зубья не будут блестеть, а если присутствует блеск, но необходимо повторить процедуру еще раз. Это относится как ко всему полотну, так и к отдельным зубьям.

    Другие материалы по заточке инструмента:
    * Заточка стамески в домашних условиях.
    * Заточка ножей фуганка.

    Правильная заточка ножовки. Видео

    Вам будет интересно

    drevologia.ru

    Заточка ножовки по дереву своими руками: приспособлением, напильником, болгаркой, углы

    Заточка ножовки — это важный в процесс в обеспечении нормального рабочего состояния инструмента. Ведь со временем зубья теряют былую остроту, и пилить становится очень сложно.

    Правильное расположение напильника в горизонтальной и вертикальной плоскости.

    Устройство пилы

    Ножовка представляет собой полотно с ручкой. Само полотно представляет собой нож, который имеет большое количество резцов. Оно изготавливается из металла и обладает такими свойствами, как высокая прочность, жесткость и упругость. При движении вперед-назад полотно глубже входит в материал, распиливая его на две части. Различают ножовки для распила металла или древесины.

    Полотно производится с крупными, мелкими или средними зубцами. Определяется параметр путем выявления количества зубьев на один дюйм. Чем больше зубьев и чем они меньше, тем качественнее получается распил. Поэтому если нужно получить качественный тонкий распил, то следует использовать ножовку с мелкими зубьями. Если же, напротив, нужен грубый рез, то следует использовать пилу с крупными резцами. Шаг между зубьями также различается. Чем крупнее зубья, тем больше расстояние между ними.

    В домашнем хозяйстве рекомендуется иметь несколько различных ножовок. Это позволит выполнить распил различных предметов, имеющих разный размер и диаметр.

    Заточка зуба ножовки по одной и двум плоскостям.

    Со временем ножовка затупляется, то есть происходит закругление режущих кромок резцов. В результате этого работать с пилой становится трудно, необходимо прикладывать значительно больше усилий, чтобы выполнить распил.

    В этом случае ее нужно наточить. Но и заточка ножовки должна проводиться правильно. В противном случае она будет пилить криво, ее будет зажимать и клинить.

    Важно знать, что не все ножовки можно заточить. Если у пилы каленые зубья, то трогать их нельзя. Отличаются такие ножовки внешним видом резцов: они имеют черный цвет с незначительным синим отливом, присущим каленым предметам.

    При выполнении процесса следует учесть, что чем больше развод резцов, тем шире будет пропил и тем меньше вероятность заклинивания пилы. Однако слишком большой развод тоже отрицательно сказывается на работе: пропил будет рваным, а для обработки придется приложить значительно больше усилий.

    Вернуться к оглавлению

    Разводка зубьев

    Перед тем как заточить ножовку по дереву, необходимо проверить разводку зубьев. Именно от ее качества во многом зависит скорость пропила и его ровность. Для нормальной работы резцы инструмента должны быть отогнуты. При этом величина развода должна быть одинаковой. В результате такого расположения образуется пропил, ширина которого больше толщины полотна ножовки. Тогда она свободно передвигается внутри материала.

    Нормальным считается, если развод зубьев больше толщины полотна в 1,5-2 раза. Как правило, его значение составляет 0,5-2,0 миллиметра. Чтобы получить такое значение, при разводке зубья отгибаются на 0,25-0,5 миллиметра в каждую сторону, если инструмент будет использоваться для работы с сухой древесиной. Если же придется работать с влажной древесиной, то необходимо отгибать резцы на 0,5-1,0 миллиметра.

    Вернуться к оглавлению

    Точим пилу правильно

    Инструменты для заточки: круглый напильник со специальной державкой;
    плоский напильник;
    шаблон для стачивания ограничителя глубины.

    Заточка ножовки требует предельного внимания и аккуратности. Только в этом случае можно добиться качественного результата. При этом нужно соблюдать следующие правила:

    1. Инструмент нужно надежно зафиксировать. Для этого используется специальное приспособление, позволяющее установить пилу максимально надежно и безопасно. При этом работать нужно в хорошо освещенном месте.
    2. Для работы необходимо использовать напильник. Инструмент должен быть острым, чтобы обеспечить качественную заточку. Для дальнейшей зачистки резцов нужно использовать надфиль или напильник с мелкой насечкой.
    3. При работе важное значение уделяется нажиму напильника. Инструмент берем правой рукой, а его кончик придерживается левой. Далее напильником обрабатываются резцы, при этом движения должны быть плавными, с равномерным нажимом. Работать нужно, двигаясь в одну сторону.
    4. При работе следует давить на напильник с одинаковым нажимом. Это позволит снимать за одно движение примерно одинаковое количество металла и сохранить первоначальные параметры зубцов: угол наклона, шаг и высоту.
    5. После заточки резцов необходимо удалить заусенцы. Для этого они обрабатываются напильником с мелкой насечкой. Также можно действовать с помощью мокрого оселка.
    6. По окончании работ следует проверить качество заточки. Кромка лезвия и резцы не должны блестеть. Если же кромки остались закругленными и не заточились, то они хорошо отражают свет. Соответственно, они блестят. Если же какие-то резцы блестят, а какие-то нет, то нужно повторно обработать резцы с блеском.

    Вернуться к оглавлению

    Особенности заточки пил различных видов

    Заточка ножовок различных видов осуществляется по-разному.

    Пилы делятся на поперечные, продольные и смешанные. Отличаются они характеристиками резцов.

    Так, ножовки поперечного вида обрабатываются трехгранным напильником с мелкой насечкой. Пилу необходимо закреплять под углом 40-50 градусов, а напильник вести под углом в 65-75 градусов. Сначала обрабатываются левые грани нечетных зубков, затем правые. Затем ножовку следует повернуть в фиксирующем устройстве и приступить к обработке четных резцов. Аналогичным образом проводится их заточка.

    Для обработки ручных пил продольного типа используются надфили с грубой насечкой либо напильники ромбовидного сечения с мелкой насечкой. Инструмент необходимо зафиксировать под прямым углом. Точить пилу можно двумя методами. В первом случае инструмент для заточки держат под углом в 90 градусов и направляют его горизонтально к ножовке. При этом удаляется небольшой слой металла с задней и передней грани. Таким образом затачиваются все резцы в дальнем ряду. После этого устройство с инструментом переворачивается и обрабатываются зубья другого дальнего ряда. При втором способе действуют так же, только заточка осуществляется под углом до 75-80 градусов. Данный метод называется кривым и используется при обработке лучковой ножовки.

    Смешанные пилы точат с помощью напильника с сечением в форме ромба или надфиля. Можно использовать один из двух методов: прямой или косой. Различаются они углом обработки зубьев. В первом случае угол составляет 90 градусов, во втором случае — 75-80 градусов.

    www.parnikiteplicy.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
