Труба ПВХ для электропроводки

Сегодня ПВХ трубы нашли свое применение не только в области строительства каналов подачи воды, веществ в жидком и газообразном состоянии, но и для выполнения других функций. Примером может послужить, когда в строительном деле они выступают главным элементом в создании самых разнообразных конструкций из пластика, металла и металлопластика. Кроме того, в области работы электрических приборов зачастую трубы из поливинилхлорида применяют в целях прокладки и монтажа электрических кабелей и их разводки. Такой строительный материал выполняет защитные функции, предотвращая механическое воздействие на проводку, выступают неким щитом от серьезных ее повреждений.

Кроме того, изделия из поливинилхлорида обеспечивают должный уровень безопасности от такого стихийного случая, как пожар, возникший, вследствие замыкания цепи, минуя сам электрический прибор.

Выход из таких сложных ситуаций был найден уже давно. Только раньше это выглядело как короб, созданный из труб медных, стальных или алюминиевых. Теперь же создание такого защитного футляра возложено на такой материал, как трубы из поливинилхлорида (ПВХ). Заняв лидирующую позицию, пластиковые трубы постепенно вытеснили металлические. Это привело к тому, что металлические вообще, перестали использовать для создания электрических конструкций. Как уже стало понятно, главной их задачей в области электричества является защита кабелей и проводов от возможной механической нагрузки. Их желательно применять и в случае видной разводки проводов, и в случае невидимой.

С момента появления в продаже пластиковых труб, начался другой виток развития строительного и архитектурного дела. Повсеместно этот материал начал заполнять собой любой проект и начинания, тем самым создавая металлическим трубам серьезную конкуренцию. Их отличительные положительные характеристики постепенно вытеснили за пределы конкурентоспособности металлические. Конечно же, как у любого материала, выполненные из поливинилхлорида для прокладки электрических сетей имеются преимущественные качества.

Итак, сравнивая трубы из ПВХ для прокладки электрических сетей с трубами из металла, они имеют следующие преимущества:

1. Долгосрочность их использования. Пластиковые способны быть в пригодном состоянии около 50 лет.

2. Высокий уровень устойчивости к возникновению коррозийных образований и воздействию неблагоприятных сред. Изделия из поливинилхлорида используют даже в помещениях, имеющих высокие показатели влажности, а также с их помощью проводят электрические сети в подземных и водных условиях.

3. Трубы из ПВХ достаточно легкие по весу, что значительно улучшает качественную доставку до места назначения, отгрузку и сам процесс установки.

4. Пластиковые с маленькими параметрами, в частности диаметром, обладают таким свойством, как гибкость.

5. В процессе установки труб из поливинилхлорида необязательно прибегать к помощи профессионального сварщика, в отличие от процесса установки металлических.

6. В случае попадания влажной среды внутрь пластикового изделия и при ее замерзании там, риски повреждений самого изделия отсутствуют.

7. Демократичная ценовая политика. По сравнению с представителями других видов труб, таких как, из меди и стали, выполненные из поливинилхлорида, имеют низкую цену. Такой материал доступен абсолютно всем.

8. При использовании труб из поливинилхлорида обязанность в создании дополнительной защиты для кабелей отсутствует.

Обзор труб из ПВХ для прокладки электрических кабелей

Нынешний рынок имеет широкий выбор труб из поливинилхлорида. Некоторые имеют гладкую структуру поверхности, некоторые представлены в виде мягких экземпляров, а некоторые имеют вид жестких изделий. Кроме всего прочего, существуют трубы, имеющие армированный верхний слой, а также трубы, имеющие рельефную поверхность и напоминающие в своем сечении гофру. В основном на заводах они создают путем выдавливания поливинилхлорида в расплавленном состоянии через отверстие специального прибора, которое придает форму изделию.

Существуют трубы ПВХ не только различного внешнего вида, но и в различном виде, в зависимости от размера диаметра. Диаметр их варьируется в диапазоне 1,66,3 см. В основном они нарезаются и поступают в продажу длиной около 3 метров, но есть исключения, когда можно встретить и других длин. С помощью пластиковых труб можно совершенно быстро и легко выполнить процесс прокладки видимых электрических сетей по внутренним перегородкам, напольной поверхности, а также на потолке. Требований к поверхностям не существует, они быть сделаны из любого материала, даже из дерева. Нужно иметь в виду, что пластиковые трубы также широко используются в целях прокладки скрытых электрических кабелей. Такие кабеля могут закладываться в стенах из кирпича и бетона, а также в бетонных элементах напольной поверхности.

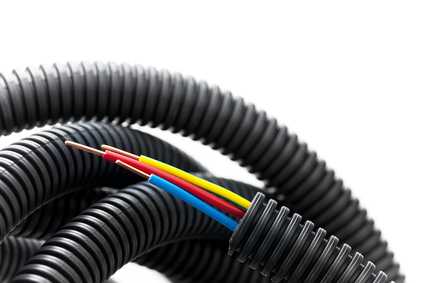

Пластиковые трубы для прокладки электрических сетей, имеющие рельефную поверхность

Наиболее распространенным видом ПВХ труб для проведения электрической проводки являются рельефные в виде гофры. Гофра имеет переменное сечение поперек ее самой. Визуально ее можно различить из большого разнообразия изделий. Отличием является то, что тонкостенные части ПВХ трубы, имеющие маленький диаметр меняются с тонкостенными ее частями с большим диаметром. По внешнему виду, гофра напоминает пружину. Толстые гребни создают жесткий каркас, а тонкие стены обеспечивают возможность создания ее изгиба в любом развороте и ее растяжения. Растягивая ее нужно иметь представление о ее разновидности, размере длины, а соответственно о допустимой величине натяжения.

Поливинилхлорид отличается своей жесткостью, а из-за маленького расстояния между участками с маленьким диаметром, сильно потянуть электротехнические трубы не удастся. Но, рельефная может выручить в самых непростых ситуациях. Она практически универсальна и производится из пластика, который устойчив к горению. Кроме того, она может выдержать вольтаж около 1000 вольт.

Нужно понимать, что приобретая рельефную ПВХ трубу для электрических сетей, в информационных листовках указывается верхний ее диаметр. Он, естественно, немного больше нижнего. Поэтому не стоит приобретать изделие, диаметр которого одинаков с диаметром кабелей. Необходимо покупать ее с большим его размером.

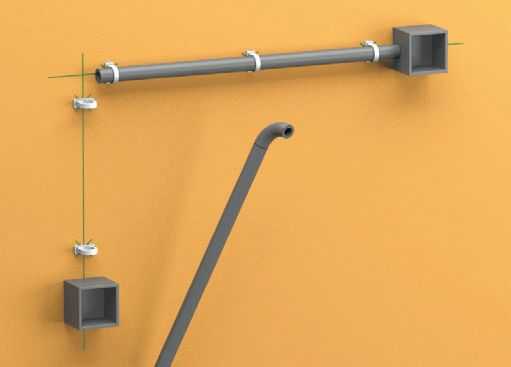

Установка электротехнических изделий из поливинилхлорида

1. В случае создания защиты от механических повреждений для проводов, необходимо установить трубопровод, не имеющий свойства герметичности. Если же необходимо защитить кабеля от других внешних факторов, нужно создать условия, при которых ни пыль, ни влага не смогут попасть в конструкцию.

2. Во избежание нагрева проводов, необходимо устанавливать ПВХ трубы для кабелей ниже расположения труб, в которых протекает вещество, обеспечивающие тепло. В случае пересечения отопительной и электротехнической, нужно предусмотреть между ними щель около 5 см. В случае их параллельной установки, нужно обязательно выдерживать между ними минимальное расстояние около 10 см.

3. Нельзя соединять кабеля внутри самой ПВХ трубы. В соединительных местах необходимо установить специальные коробки.

4. При прокладке кабелей в помещении, где влажность находится в пределах нормы, в соединительных местах можно не устанавливать уплотняющие изделия. Обязательность установки уплотняющих изделий требуется в процессе прокладки электрических сетей в условиях сырости. Процесс уплотнения необходимо проводить с помощью соединительных узлов, таких как муфты и фитинги.

Отличительные характеристики установки гофры

1. Наличие внутри рельефной трубы тонкой стальной нити. В случае нарезки ее, необходимо срезать нитки специальными кусачками. Следует быть аккуратнее, дабы нить не ушла в трубу, так как существует определенное ее натяжение внутри. Поэтому разрезая ее необходимо натяженную нить удерживать руками.

2. Далее, следует процесс установки и фиксации ПВХ трубы вместе с кабелями на необходимом месте. Такими местами могут быть и стены, и потолок. Для фиксации конструкции можно применить в использовании крепления из пластмассы или алюминия ( см. Алюминиевые профильные трубы).

Итак, применяя трубы из поливинилхлорида для прокладки электрических проводов, можно обеспечить надежную защиту проводки, как от механических повреждений, так и от воздействия влажного климата и скопления пыльных масс.

o-trubah.com

Труба ПВХ, ПНД, ПВД для электропроводки – сравнение + видео

При обустройстве скрытой проводки чаще всего востребована труба ПВХ для электропроводки, однако значительный ассортимент надежной защиты токоведущих элементов требует их подробного обзора.

Почему для электропроводки истина в трубе?

Первоначально распределение электричества по жилым и производственным помещениям, по объектам социальной и транспортной инфраструктуры осуществлялось в открытом виде. Более того, открытый метод продолжает активно использоваться и поныне – достаточно вспомнить те же линии ЛЭП или троллейбусные провода. Открытое расположение проводки выгодно простейшей диагностикой обрывов, легким доступом к точке неисправности и существенно меньшей сметой расходов на монтаж и возможный ремонт.

Однако ни о какой эстетике помещений при наличии клубков змеящихся проводов на потолках и стенах и речи быть не может. Декорировать подобные «хитросплетения строительства» трудно, дорого и часто недопустимо с точки зрения пожарной безопасности. Исключения составляют разве что слаботочные провода телефонной связи и сигнализации – но и для них уже выпускаются специальные плинтуса с внутренним кабельным каналом.

Такие изделия находят широкое ремонтное применение при укладке ламината, монтаже и ремонте паркета и даже при обустройстве наливных полов. Главное – помнить, что имеется жесткое ограничение по нагрузкам укладываемых в них проводов (обычно до 24 Вольт). Стандартное электропитание в пластиковых плинтусах с кабельными каналами размещать нельзя, а тянуть кабель поверх отремонтированных стен – лишать ремонт эстетического смысла. Очевидный выход заключается в скрытом монтаже кабелей и проводов, но и с ним все обстоит неоднозначно.

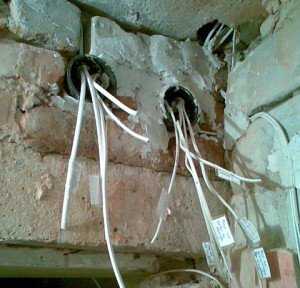

Всем известно скрытое расположение проводки в домах советской постройки – силовые кабели либо попросту замуровывались в кирпичную стену, либо располагались в пазах стены бетонной. На самом деле, это вполне достойный и экономичный метод разводки электричества по жилым помещениям – если игнорировать бурный прогресс на рынке строительных и отделочных материалов, если пренебречь долговечностью и надежностью проводки.

Монтаж электропроводки в трубах позволяет:

  • Выполнять работу в деревянных, пластиковых и других конструкциях с опасностью в пожарном отношении;
  • Добиться функциональности кабелей на протяжении долгих десятилетий за счет их «трубной защиты»;
  • Сэкономить на изоляции самих проводов – внутри труб для нее не требуется слоев, экранов, бронированных оплеток и т.д.;
  • Легко диагностировать возможную неисправность скрытой проводки и обеспечить частичную замену электропроводки без вскрытия стен и потолков, полов, перегородок и перекрытий;
  • Избежать повреждений в процессе ремонта. При извлечении замурованного в алебастр, бетон или кирпичную кладку провода вероятно повреждение изоляции либо токоведущих жил – проводка в трубах гарантирует отсутствие подобных ремонтных коллизий;
  • Токовая нагрузка на проводники внутри труб допускается выше, чем при их расположении в толще стен ввиду естественной вентиляции за счет внутренних зазоров.

Какие выбрать трубы для прокладки электропроводки – металлические или пластиковые, жесткие конструкции или гибкую гофру – зависит от материала стен, используемых отделочных материалов, токовой нагрузки и прочей ремонтной специфики.

При выборе метода, чем защитить и как расположить электропроводку, важно правильно расставить приоритеты – безопасность, надежность и ремонтопригодность обязаны превалировать над экономией и скоростью завершения проекта.

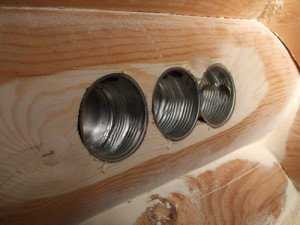

Стальная труба для электропроводки – когда в стенах актуален металл?

Прежде всего, когда стены деревянные. Короткое замыкание в толще дерева – кошмар для любого владельца и для всех жильцов деревянных строений, оно способно привести к фатальным последствиям без всяких кавычек. В любом горючем материале актуальна проводка внутри металлических труб, но в первую очередь в строениях из дерева.

Большой вес металлической конструкции, ее свойство самостоятельно проводить электрический ток приводят к необходимости выполнять работу точно по месту. Стальные трубы обязаны иметь значительный диаметр, проводники внутри них следует располагать свободно. Экономия на изоляции проводов в данном случае недопустима, каждый контакт должен подвергнуться тщательной изоляции. При обустройстве розеток и выключателей в стенах из дерева «стаканы» для их установки тоже должны быть металлическими.

В домах старой постройки межэтажные перекрытия часто выполнялись из дерева, поэтому проводку между этажами в толще таких перекрытий необходимо выполнить внутри металлической трубы. Для небольших участков возможно использование гибких металлизированных гофров. Проводка в трубках из металла отличается большой стоимостью и трудоемкостью, но на опасности пожара лучше не экономить…

Труба ПВХ для электропроводки – как обстоит дело с альтернативами?

Пластиковые трубы для электропроводки в скрытом монтаже используются широко и повсеместно. Это обусловлено следующими ремонтными преимуществами, которые имеют труба ПВХ для электропроводки, жесткие ПНД «трубопроводы» и прочие изделия на пластиковой основе:

  • Коррозийная стойкость и невосприимчивость к химически активным веществам;
  • Легкость. По сравнению с металлической трубой, пластиковая легче в 5-7 раз, а это значительно упрощает монтаж, что немаловажно при высотных работах, на потолках, в местах с ограниченным доступом;
  • Возможность гибкой укладки. Пользоваться таким свойством пластиковых труб следует с осторожностью, т.к. по нормативам ГОСТ и ПУЭ расположение проводников внутри стен «должно быть прямолинейным и предсказуемым снаружи везде, где это возможно«;
  • Возможна самостоятельная прокладка пластиковой защиты кабелей и проводов, причем с минимальным ремонтным опытом. Сварочные стыки стальных труб предполагают наличие специализированного оборудования и навыков;
  • Низкая стоимость электромонтажных работ и отсутствие вредных выделений в атмосферу – не лишнее качество для жилых помещений.

Различия между типами пластиковых труб обусловлены формулой их состава. Труба ПНД для электропроводки изготовлена из полиэтилена низкого давления, она отличается наилучшими показателями стойкости к любой коррозии. Во влажной среде, для прокладки кабелей под крышей с сомнительной надежностью ПНД-труба будет оптимальна. ПВД-пластикат означает полиэтилен высокого давления, он максимально прочен к ударам и изгибам, но чувствителен к окислению и вообще воздействию газов. Полиэтиленовые трубы экономичны, но сама технология их выпуска предусматривает толстые стенки, так что дешевизна получается виртуальной.

Трубы из поливинилхлорида (ПВХ) выпускаются в стандартном жестком виде и в форме гофрированных гибких рукавов. Их главными достоинствами считаются прекрасная прочность, жесткость и минимальное линейное расширение при укладке и эксплуатации. Большой диапазон диаметров (от 15 до 63 мм), широкий выбор переходников и прочей фурнитуры, сочетаемость гофра и прямых труб позволяет уложить всю электропроводку в один и тот же материал. Температурная стойкость и пожаробезопасность у ПВХ-труб выше. Им не страшны перепады температур от -25 ˚C до + 60 ˚C.

В большинстве работ по капитальной замене проводки используются именно ПВХ-трубопроводы. Они оптимальны с точки зрения длительного характера эксплуатации и надежной защиты силовых проводов. В деревянных стенах следует защищать кабели металлическими трубами, в помещениях с высокой влажностью – полиэтиленовыми. При разработке электрификации сложных и/или протяженных объектов можно (и нужно!) использовать различные типы труб для электропроводки.

remoskop.ru

В каких сферах применяются трубы пвх и какими свойствами они обладают

Содержание статьи

Поливинилхлорид – это современный материал, что отличается хорошими эксплуатационными характеристиками при значительных нагрузках, в том числе в случае значительных температурных перепадов.

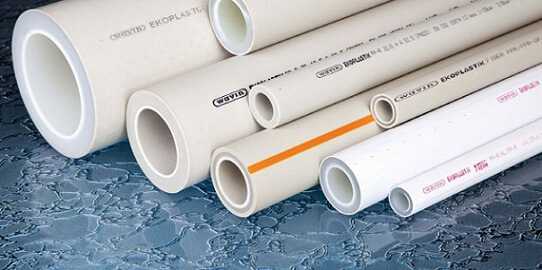

Трубы из ПВХ

Именно это позволило использовать трубы ПВХ для канализации, дренажа, подведения воды и прочих коммуникаций.

Вернуться к содержанию ↑

Основные характеристики поливинилхлоридных изделий

Трубы ПВХ производятся исключительно из высококачественного сырья, а также проходят обязательный тщательный контроль. Основными достоинствами полинивинилхлоридной продукции являются:

  • Коррозионная устойчивость;
  • Прочность;
  • Устойчивость к зарастанию и заиливанию;
  • Стойкость к износу;
  • Малый вес трубопровода;
  • Легкость стыковки элементов значительно упрощает процесс проведения инженерных систем;
  • Устойчивость к воздействию агрессивной кислотной среды;
  • Неподверженность блуждающим токам;
  • Выдерживает кратковременное воздействие температуры до 100 градусов по Цельсию;
  • Морозостойкость;
  • Длительный срок использования.

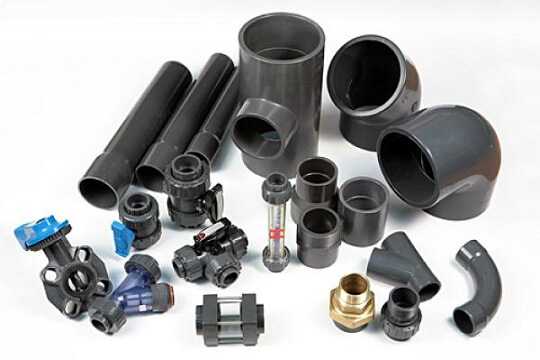

Трубы и фитинги ПВХ

Великолепные характеристики, которыми обладают трубы ПВХ, способствовали их распространению и широкому применению. Пластиковый трубопровод используют:

  • Для подведения внутренней и наружной канализации;
  • Для обустройства дренажных систем;
  • Для подключения холодной и горячей воды;
  • Для прокладки электрокабеля и прочих коммуникаций.
Вернуться к содержанию ↑

ПВХ трубопровод для канализации и дренажных систем

Трубы ПВХ подходят для организации естественной транспортировки отработанной жидкости прямиком к очистительным сооружениям. Изделия подходят не только для бытовой канализации, но и для промышленных нужд.

Температура воды, что сливается по канализационному трубопроводу, не должна превышать 60 °С.

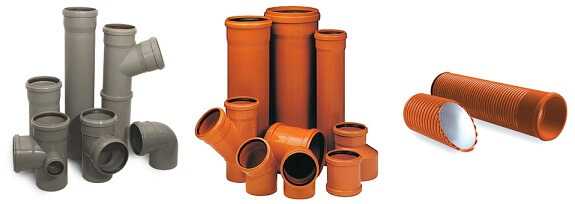

Для канализации применяются различные виды трубопровода. Основными разновидностями являются:

  • Серые раструбные жесткие трубы ПВХ для внутренней канализации;
  • Оранжевый трубопровод для наружной канализации;
  • Раструбные гофротрубы оранжевого цвета.

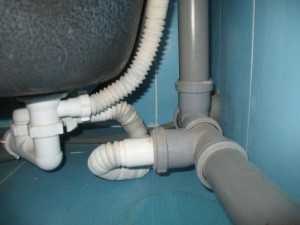

Трубы из ПВХ для канализации

Для отведения лишней влаги с фундамента и участка используется дренажная труба. Для прокладки дренажной системы, применяется специальная гофрированная дренажная магистраль, обернутая в геотекстиль. Именно этот изоляционный материал обеспечивает защиту трубопровода от засорения и заиливания.

Перфорированный дренажный трубопровод бывает однослойным и двухслойным, с полной и частичной перфорацией. Также дренажная труба в зависимости от диаметра имеет следующие виды:

  • 50 мм;
  • 100 мм;
  • 200 мм.

Как правило, раструбные гофрированные трубы внешне черные или желтые. На рисунках изображены черные гофротрубы с перфорацией, что различны по своему строению – однослойные и двухслойные.

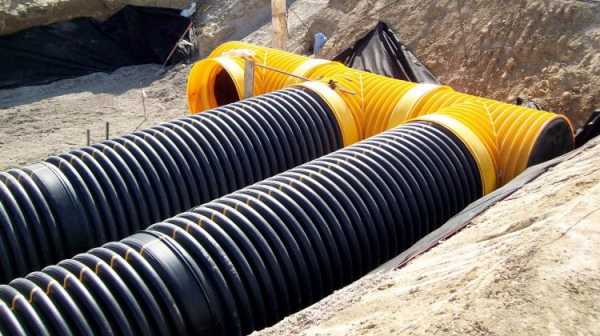

Черные гофротрубы с перфорацией

Преимущества, которые предоставляет дренажная треба:

  • Компактность;
  • Легкость монтажа;
  • Низкая стоимость;
  • Стойкость к коррозии;
  • Стойкость к агрессивным средам;
  • Срок использования 50-70 лет.
Вернуться к содержанию ↑

Водопроводные трубы ПВХ

Поскольку водопровод является системой, что функционирует под высоким давлением, для его подключения требуются специальные напорные трубы ПВХ. Они изготавливаются из непластифицированного поливинилхлорида и реализуются в сером цвете.

Сантехническое оборудование, что подключается с использованием ПВХ трубопровода и фитингов можно легко и быстро установить своими руками. Чтобы произвести монтаж, все элементы стыкуются между собой раструбовым методом. Такое подключение состоит из отдельных этапов:

  1. Выбрать все необходимые комплектующие и проверить качество стыковки.
  2. Обрезать трубопровод при необходимости.
  3. Очистить края от загрязнений и обезжирить.
  4. Смазать края трубы специальным клеем.
  5. Соединить элементы.
  6. Провернуть трубопровод по оси.
  7. Удалить излишки клея с поверхности.

Фитинги для труб ПВХ

Кроме стандартного подключения холодной и горячей воды, ПВХ трубопровод связывает различные узлы и оборудование бассейнов. Для подключения трубопровода для бассейнов необходимо совершить простые действия. Все элементы, включая муфты, краны и прочее сантехническое оборудование для бассейнов усаживается на специальный клей для ПВХ.

ПВХ трубопровод идеально подходит для подключения бассейнов, ведь материал практически не имеет дефектов, характеризуется минимальным коэффициентом шероховатости и позволяет устанавливать сантехническое оборудование в сжатые сроки.

Необходимо учитывать, что существуют различные виды трубопровода для бассейнов. Так, сантехническое оборудование для бассейнов может подключаться с использованием:

  • Полипропиленовых магистралей;
  • Поливинилхлоридных;
  • Полиэтиленовых.

ПВХ изделия для бассейнов отличаются наилучшей стойкостью и износоустойчивостью, а поэтому лучше всего отдавать свое предпочтение именно им.

Вернуться к содержанию ↑

Какой трубопровод выбрать для отопления

Система отопления предполагает транспортировку воды, что используется для обогрева помещения. Вполне логично предположить, что для эффективной работы системы отопления температура жидкости, что перемещается, должна быть довольно высокой. Обычные пластиковые трубы расширяются, теряют форму и провисают под воздействием горячей воды для отопления. Именно поэтому их использование не рекомендовано.

ПВХ трубы для отопления

Оптимальным вариантом для обустройства системы отопления является армированная пластиковая труба, что наилучшим образом сочетает в себе положительные характеристики металла и пластика.

Для отопления могут использоваться следующие виды трубопровода:

  • Труба, армированная стекловолокном;
  • Армированная перфорированным алюминием.

Армированная магистраль, применяемая для подключения отопления, уменьшает проникновение кислорода, что оказывает пагубное влияние на всю систему, становится причиной коррозии и разрушения. Армированная труба для отопления более прочная, стойкая к температурным перепадам и имеет длительный срок эксплуатации.

Гофрированная армированная труба помимо отопления может также использоваться для прокладки наружных кабельных магистралей и защиты электросетей. Армированная магистраль обладает хорошими диэлектрическими свойствами.

Вернуться к содержанию ↑

Использование для подведения и подключения газа

Помимо транспортировки жидкости, ПВХ трубопровод отлично справляется с задачей по переносу газа. Именно по этой причине все чаще в системах газоснабжения используется газовая прозрачная поливинилхлоридная магистраль.

Газовая труба может выпускаться в цветовом варианте, однако прозрачная имеет некоторые визуальные преимущества.

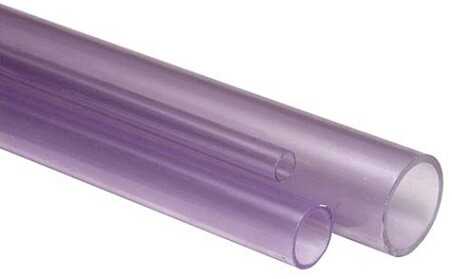

Прозрачная труба ПВХ для газа

Главные достоинства, которыми обладает газовая прозрачная магистраль:

  • Длительный срок службы;
  • Прозрачная труба подходит как для внутренних, так и для наружных газопроводов;
  • Быстрое выполнение монтажных работ за счет того, что прозрачная магистраль имеет малый вес;
  • Хорошо вписывается в интерьер помещения;
  • Прозрачная труба позволяет быстро выявить неполадки и так же быстро устранить их при необходимости.
Вернуться к содержанию ↑

Применение для вентиляционных систем

Вентиляционные отводы рекомендуется устанавливать с круглым сечением. В последние годы вентиляционные системы из пластика все чаще заменяют традиционные металлические. Причина кроется в целом ряде важных преимуществ, которые предоставляют вентиляционные трубы из ПВХ, а именно:

  • Низкая цена;
  • Простота установки;
  • Устойчивость к внешнему воздействию;
  • Полное соответствие санитарным и гигиеническим нормам;
  • Надежность;
  • Герметичность соединения;
  • Полное исключение возможности протечки.

Комплектующие ПВХ для вентиляции

Помимо самого трубопровода, вентиляционные системы требуют использования комплектующих из ПВХ. Основные элементы, что необходимы:

  • Переходники;
  • Колена;
  • Тройники;
  • Муфты;
  • Крестовины.

Вентиляционные системы из ПВХ имеют устойчивость к воздействию ультрафиолета, являются абсолютно безопасными для человека и максимально просты в эксплуатации. Однако необходимо признать, что это не единственный материал для вентиляционных систем, и он используется на равных с другими – полиуретановыми, полипропиленовыми, металлическими.

Вернуться к содержанию ↑

Использование трубопровода с квадратным сечением

Помимо стандартных круглых трубопроводов с различным диаметром, существует также квадратная форма ПВХ изделий. В основном, квадратная труба используется в сельском хозяйстве для создания и подключения ниппельной системы для поения домашней птицы.

Трубы ПВХ квадратного сечения

Квадратная форма трубопровода способствует удерживанию всей системы в вертикальном положении, что невозможно осуществить с применением круглых изделий. Квадратная труба предотвращает несанкционированное прокапывание воды.

Важным условием является установка ниппеля строго перпендикулярно линии, на которой расположена квадратная труба. Как и другие виды ПВХ изделий, квадратная труба выпускается в различных размерах. Кроме того, квадратная продукция из ПВХ может отличаться в зависимости от толщины стен.

Вернуться к содержанию ↑

Монтаж напорных труб ПВХ

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Труба гофрированная ПВХ степень и характеристика защиты — класс IP55

Для монтажа электропроводки в большинстве случаев используют трубы ПВХ. Такие изделия идеально подходят для решения поставленной задачи. Они обладают серьезными преимуществами в сравнении с аналогичной продукцией. Наиболее актуальными являются изделия со степенью защиты IP55. Данный вариант считается одним из самых безопасных. В этой статье мы приведем вам расшифровку этого класса защищенности от внешней среды и детально рассмотрим его.

Расшифровка кодировки

Любые электротехнические изделия должны быть защищенными от попадания пыли и влаги. Поскольку эти элементы способны причинить вред устройствам, снизить качество их работы или полностью вывести из строя.

Была разработана специальная маркировка защищенности от внешней среды. Её создание было обусловлено появлением международного стандарта электротехнического оборудования. Он называется IEC 60529. Рассматриваемая маркировка есть на любом электроприборе. И хоть трубная продукция из ПВХ по факту не являются электротехническим устройством, она выполняют роль оболочки при укладке электрокабелей. Поэтому она также должны обладать достойным уровнем защищенности.

Буквенная часть маркировки обозначается IP (от англ. Ingress Protection Rating). Рядом с ней ставятся две цифры. Первая из которых показывает класс защиты от проникновения посторонних предметов. Вторая — от жидкостей. В таблице ниже можно прочитать расшифровку всех существующих кодировок.

1-ый
индекс
Защита от попадания
твердых веществ
2-ой
индекс
Защищенность от попадания жидких веществ
0Отсутствует0Отсутствует
1От попадание твердых предметов размером свыше 50 мм, а также человеческих рук и т.д.1От капель жидкости, стекающих вертикально вниз.
2От твердых предметов более 12 мм, а также пальцев рук и иных объектов, длина которых не превышает 80 мм.2От капель и других объектов, которые падают сверху под углом (техника в нормальном положении).
3От воздействия твердых тел размером от 2,5 миллиметров.3От капель и струй, предметов, падающих под углом
4От проникновения твердых частиц, размером не превышающем 1 мм, а также инструментария и проволоки, диаметр которой не меньше 1 мм.4От капель и брызг. Частицы жидкости могут падать под любыми углами.
5Неполная защита от пыли. Оборудование полностью закрыто от любого случайного проникновения. Допускается проникновение пыли в небольшом объеме, который не нарушит работу устройства.5От падающих под любыми углами струй.
6100% защита от проникновения частиц частиц пыли и случайного проникновения.6От струй жидкости, которые падают под давлением, под любыми углами.
77От попадания влаги при временном погружении в жидкость. Оборудование не портиться на определенной глубине при определенной длительности погружения.
88От попадания влаги при постоянном погружении в жидкости. Оборудование не портиться в заданных условиях. Погружение может происходить неограниченное время.

Исходя из информации указанной выше, можно сделать однозначный вывод, что степень защиты IP55 является достаточным для изделий из ПВХ, используемых при прокладке кабелей внутри и снаружи зданий.

Рассматриваемый уровень защищенности актуален для таких труб:

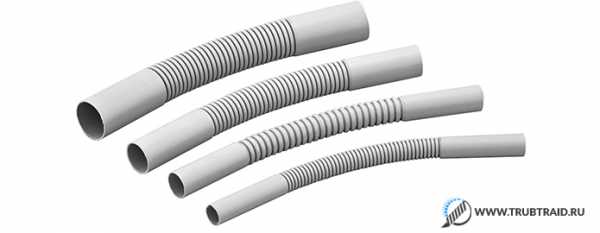

  1. Жестких;
  2. Гофрированных серии FL.

Продукция жесткого типа может обладать различным диаметром. Для укладки проводки чаще всего применяют варианты с диаметром 25 мм. Данный вид изделий используют при работе со слаботочными сетями. Использование этой продукции позволяет качественно и безопасно уложить кабели.

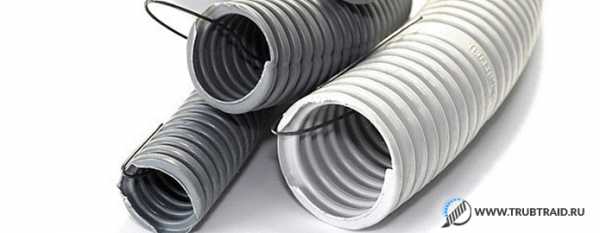

Гофрированные самозатухающие трубы с зондом серии FL во многих случаях облегчают процесс монтажа проводов. Благодаря гибкости оболочки, электрокабели можно уложить даже в труднодоступных местах. Наиболее популярные диаметры таких труб ПВХ: 16 и 20 мм. Они преимущественно применяются на подвода питания к осветительным приборам. Существуют и другие варианты гофры. Её диаметр варьируется от 1.6 до 5 смантиметров.

Достаточно ли IP 55?

Более высокие классы защищенности необходимы для более жестких условий. Класс IP55 говорит о том, что устройство пылезащищенное. При этом оно невосприимчиво к воздействию струй воды под любым углом. Этого вполне достаточно для укладки электрокабелей внутри и снаружи зданий. Более высокий индекс будет актуальным для работ в особо сложных условиях. Там где нужно полностью исключить случайное проникновение посторонних предметов, и полностью защитить оборудование от длительного воздействия воды.

Трубы ПВХ с маркировкой IP 55 не подойдут для прокладки электрических проводов в болотистой местности или под водой. Для всех прочих случаев, это оборудование обладает достаточным уровнем защищенности как от пыли, так и от воздействия жидкостей.

Смотреть видео:

trubtraid.ru

Жесткая ПВХ труба и ее технические характеристики

Содержание статьи

Прочные, устойчивые к воздействию окружающей среды и недорогие жесткие ПВХ трубы незаменимы при прокладке водопровода, внутренней и наружной канализации, а также при обустройстве электропроводки с необходимостью защиты электрокабелей от разрушительного механического воздействия.

Классификация материала

Трубы ПВХ могут изготавливаться в разной цветовой гамме

В зависимости от назначения производят разные виды труб ПВХ. Такие изделия, нарезаемые отрезками от 2 до 6 метров, бывают:

  • с внешним диаметром 16, 20, 25, 32, 40, 50, 63 и 75 мм;
  • в разном цветовом исполнении (от бежевого до темно-серого) в зависимости от требований заказчика и имеющихся на заводе-производителе колеров;
  • с различной толщиной стенок – допустимые отклонения зависят от использования первичного сырья или после вторичной переработки.

Важно! Труба жесткая ПВХ может быть увеличена до 110-500 мм в диаметре – это полноценное гофроизделие, подходящее для наружных систем водоотведения.

Технические характеристики

Трубы ПВХ делают согласно ГОСТу 18599-83, который предусматривает следующую маркировку:

  • Т – тяжелые трубы;
  • С – средние;
  • СЛ – средне-легкие;
  • Н – нестандартные.

Самым востребованным вариантом труб ПВХ является изделие темно-серого цвета.

Серая гладкая жесткая ПВХ труба обладает следующими техническими характеристиками:

  • устойчивость к воздействию огня;
  • диэлектрическая прочность ПВХ труб при частоте тока 50 Гц составляет 2000В за 15-минутный интервал;
  • прочность при механическом воздействии – легкие модификации выдерживают 35-килограммый вес, а тяжелые – 75-килограммовый;
  • высокая изоляция – в течение минуты обладают сопротивлением 500В;
  • имеют защиту IP 55.

Хранить и транспортировать жесткие трубы ПВХ необходимо только в горизонтальном положении

Сфера применения

Благодаря высоким эксплуатационным характеристикам такие изделия успешно применяются при разных видах ремонтных и строительных работ:

  • при монтаже водопроводов разной сложности;
  • при монтаже безнапорной внутренней или внешней канализации, систем водоотведения;
  • при прокладке технических колодцев;
  • при прокладке электропровода с размещением электрических, телефонных, компьютерных и телевизионных сетей внутри труб ПВХ для их защиты от возможных механических повреждений.

Преимущества

Жесткие гладкие трубы ПВХ стали востребованными при разных видах работ благодаря своим преимуществам:

  1. Долговечность – средний срок службы ПВХ-изделий составляет около 50 лет без необходимости капитального ремонта или замены.
  2. Огнестойкость – при возгорании из материала выделяется хлор, препятствующий доступу кислорода, без которого невозможно горение. Другими словами, происходит самозатухание материала.
  3. Широкий диапазон рабочих температур – укладка таких изделий возможна в регионах с температурой от -25°С до 60°С.
  4. Быстрый и простой монтаж, не требующий специального оборудования или особой квалификации мастеров.
  5. Высокая устойчивость к износу, влиянию окружающей среды, появлению трещин, коррозии и механическому воздействию – ударная прочность жестких ПВХ-труб диаметром 25 миллиметров составляет 20 Н/м. Инертность к воздействию органики, химических веществ, кислот и масел.
  6. Невысокая стоимость (благодаря возможности использования вторичного сырья для производства).
  7. Легкий вес, что упрощает монтаж, сокращает затраты на крепление, снижает нагрузку на несущие конструкции и стены.
  8. Универсальность использования – гладкая система позволяет прокладывать трубы в бетонных стяжках, потолочных, настенных и напольных разводках. При укладке в почву легко обеспечить уклон магистрали для организации самотека. При креплении внутри или снаружи зданий можно четко зафиксировать конфигурацию линии трубопровода.

Особенности монтажа ПВХ труб

Труба жесткая ПВХ успешно применяется для прокладки водопровода и канализационной системы

Долговечность использования и безпроблемная эксплуатация таких изделий возможна только при условии грамотного монтажа. Поэтому необходимо помнить, что жесткие трубы ПВХ диаметром 60 мм и в другом размере обладают следующими особенностями:

  • можно проводить укладку в холодное время года при температуре не ниже -5°С, в жаркое время года температура не должна превышать 60°С;
  • трубы ПВХ при прокладке в фундаменте и между фундаментами здания нужно прокладывать горизонтально;
  • при монтаже изделия нужно исключить попадание внутрь масла, технических эмульсий, пыли – этого добиваются уплотнением мест соединений жестких труб;
  • важно следить, чтобы на трубах не образовывался конденсат и не собиралась влага – стекание воды можно обеспечить наклоном изделий к специально установленным протяжным коробкам;
  • если ПВХ-изделия с электрокабелями укладываются на глубине больше 2 метров, то предварительно необходимо забетонировать площадку, проложив защитный слой бетона в 80-100 сантиметров;
  • внутрь ПВХ-труб протягивают только изолированные электрические провода, кабели и шнуры с постоянным или переменным напряжением тока не больше 1500 В;
  • в зависимости от диаметра и назначения применяемых труб для их сборки используют соответствующие соединительные детали.

Стоит обратить внимание: если риск повреждения жестких гладких труб ПВХ при их бетонировании минимален, то трассы можно прокладывать по самому короткому маршруту.

Нюансы транспортировки и хранения

Эксплуатационные характеристики трубы жесткой ПВХ 25 мм и другого диаметра зависят не только от грамотного монтажа, но и от соблюдения требований упаковки, хранения и транспортировки:

  1. Складировать и хранить ПВХ-изделия можно в складах без попадания прямых солнечных лучей и с отсутствием возможности механического повреждения. Поверхность для хранения должна быть плоской, сухой и без острых выступов.
  2. Срок хранения жестких труб на открытом складе не должен превышать 3 месяца.
  3. При транспортировке трубы нужно укладывать горизонтально. При их погрузке следует предотвращать повреждения, при разгрузке запрещено сбрасывать их волоком, можно только переносить по одному или несколько изделий за один раз.

Видео: монтаж жестких труб ПВХ

Понравилась статья? Поделитесь ей:

trubsovet.ru

Гофрированная труба ГОСТ, монтаж, характеристики

Электропроводка является очень важной частью коммуникаций, которые проходят в помещении. Ее надежная защита и правильный подбор материалов для скрытия проводов и кабелей является гарантией безопасности и долговременности использования. Зачастую именно гофрированные изделия из полимеров применяются в качестве ведущих каналов. Такие трубы изготавливаются по ГОСТ, обладают всеми требуемыми характеристиками и обеспечивают надлежащую защиту.

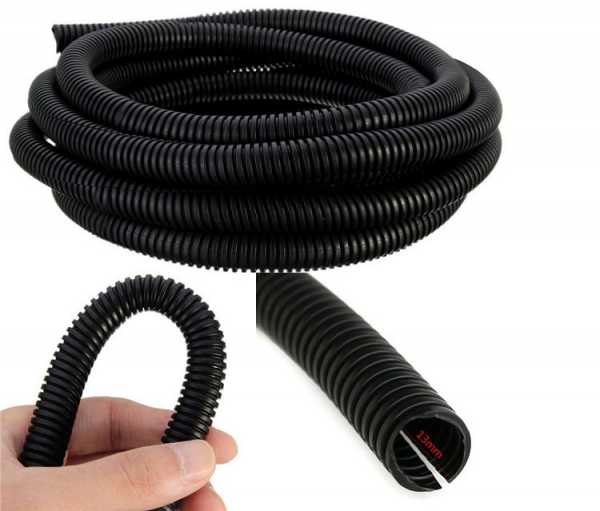

Гофрированные трубы — это универсальные изделия, которые применяют в самых разных областях строительства

Стандартизация параметров изделий

До 2014 года гофрированные трубы электротехнические выпускались по ГОСТ 50827 от 1995 года. На сегодняшний день основным нормативным документом на изделия является ГОСТ 32126.1 от 2013 года. Многие производители при производстве труб подобного назначения пользуются техническими условиями, которые определяют основные характеристики продукции и не противоречат ГОСТам.

Гофрированная труба может изготавливаться из негорючего полиэтилена низкого давления либо поливинилхлорида. В бухте может находиться 15, 25, 100, 20 или 50 метров коммуникаций.

Обратите внимание! Труба способна сохранять свои характеристики в пыльных, загрязненных, а также влажных помещениях длительное время.

Размеры ПВХ изделий приведены в таблице.

Таблица 1

Внутренний диаметр, *10 ммНаружный диаметр, *102 ммДлина трубы в бухте, м
1,070,16100 либо 50
1,410,20100 либо 50
1,830,2550 либо 25
2,430,3250 либо 25
3,250,4020
3,960,5015
5,060,6315



Свойства гофрированных труб

ГОСТ определяет производство электротехнической трубы из негорючего композита. Это означает, что в случае внезапного возгорания проводки распространение огня станет невозможным. Кроме того, полученный расплав способствует изоляции поврежденного участка.

Благодаря свойству самозатухания, гофротрубы из полимеров являются отличным вариантом для прокладки электропроводки в деревянных домах

ГОСТ определяет производство электротехнической трубы из негорючего композита. Это означает, что в случае внезапного возгорания проводки распространение огня станет невозможным. Кроме того, полученный расплав способствует изоляции поврежденного участка.

Гофрированная структура трубы придает им отличную гибкость. Такое свойство пригодится при необходимости выполнения поворотов разводки. При этом ни кабель, ни сам материал канала не повреждается.

ПВХ каналы обладают достаточной прочностью и доступны по стоимости, ПНД – механической прочностью и стойкостью при низких температурах. Существуют также двухслойные варианты исполнения таких труб, в которых гофрированный верхний слой из ПНД (более прочного материала), а внутренний – из ПВД. Характеристики гофротруб ПНД регламентируются ГОСТ 16338, ПВД – ГОСТ 16337.

Коммуникации имеют небольшой вес, поэтому не оказывают значительной нагрузки на несущие конструкции зданий. Это свойство также снижает количество креплений, которые требуется использовать при монтаже. Кроме того, возможен вариант прокладки гофротруб под землей.

Преимущества трубы из ПНД или ПВХ

Гофрированная защитная труба исключает возможность повреждения изоляции провода или кабеля от всевозможных механических воздействий. Ее можно применять как для открытой, так и для скрытой прокладки электропроводки, например, в полу, потолке либо стенах.

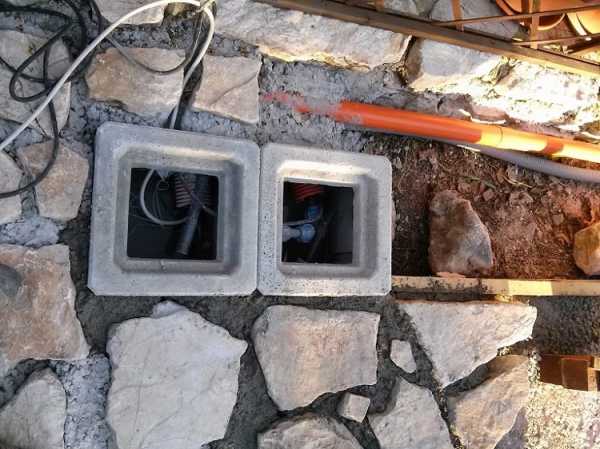

Гофры из ПВХ и ПНД можно применять для скрытой прокладки сетей — в полу, стенах, под землей

Электротехнические ПНД и поливинилхлоридные гибкие изделия обладают такими основными преимуществами:

  • устойчивость к действию влаги и коррозии;
  • негорючесть;
  • водонепроницаемость;
  • химическая инертность;
  • широкий диапазон возможных рабочих температур;
  • экологическая безопасность;
  • сохранность всех эксплуатационных качеств до 50 лет.

Наиболее значимым достоинством изделий является то, что гофрированные трубы обладают хорошими диэлектрическими свойствами. Этот факт исключает вероятность поражения во время повреждения изоляции кабеля.

Обратите внимание! Такая труба позволяет быстро устранить неполадки проводки, которая расположена в ее полости.

Электротехнические ПВХ каналы обеспечивают степень защиты кабелей в соответствии с ГОСТ 14254, ГОСТ 15150 и могут быть оснащены зондом (ГОСТ 9389). Такие изделия удобны в транспортировке и хранении, поскольку выпускаются в небольших бухтах.

ПНД каналы и их характеристики

ГОСТ включает информацию о трубах тяжелого и легкого типа. Такое деление обусловлено разницей в степенях нагрузки на изделия. Легкая серия обычно прокладывается в целях защиты проводки либо компактной укладки проводов (кабелей) по стенам. Тяжелые гофрированные трубы отличаются дополнительной прочностью за счет толщины стенок. Такие изделия можно монтировать в бетонной заливке или цементной стяжке, под землей, других местах, где от коммуникаций требуется выдерживание значительных нагрузок.

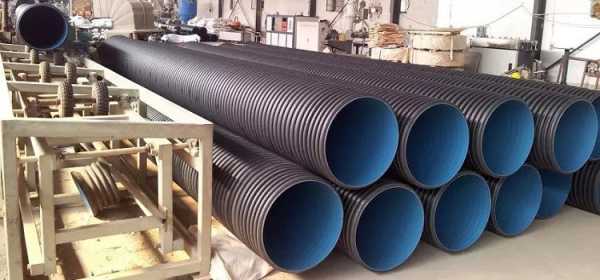

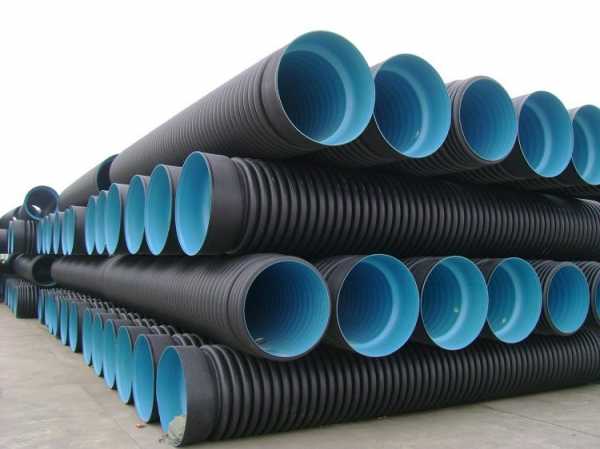

Трубы тяжелого типа чаще всего бывают двустенными, они применяются для устройства подземных сетей на большой глубине

Изделия отличаются широким диапазоном монтажных температур, который составляет -40 — +90 градусов. Эти же температуры относятся и к эксплуатационным требованиям. ПНД трубы различны по цветовому исполнению, они бывают черные, желтые, серые, белые, синие, оранжевые.

Значение диэлектрической прочности – не меньше 2 кВ или 50 Гц за 15 минут, сопротивления изоляции – не меньше 0,1 ГОм или 0,5 кВ за 1 минуту.

Особенности выбора гибких гофрированных труб

ГОСТ регламентирует основные размеры изделий. Выбор подходящего из них должен основываться на знании количества и диаметра проводов, которые планируется разместить.

Обратите внимание! Протяжка кабеля может быть затруднена или вовсе невозможна, если пустое пространство внутри трубы составляет менее половины ее внутреннего объема.

Трубы диаметром 1,6 см применяются для прокладки телефонной или сигнализационной сети, а также подводки к осветительным приборам, 2 см – к розеткам, выключателям. На основе гофрированных изделий в 2-2,5 см организовывается коаксиальная сеть. Каналы диаметром 2,5 см используются для соединения распределительных коробок и центрального распределительного щита. При этом рекомендуется проводить резервную магистраль.

Трубы в 3,2 см применяются для соединения элеткрощитов. В этом случае резервная магистраль также необходима. Изделия больших диаметров обычно встречаются при соединениях между этажами.

Трубы малого диаметра обладают высокой гибкостью, поэтому с их помощью можно монтировать электросеть любой разветвленности без затрат на поворотные фитинги

Двустенные гофрированные изделия

Особенностью двустенных труб является повышенная жесткость. Такие изделия используются для защиты проводок и кабельных линий, которые протянуты под землей. Благодаря гладкости внутреннего слоя обеспечивается минимальное трение, что важно не только для удобства монтажных работ, но и для долговечности применения.

Двухслойные, как и однослойные, трубы выпускаются с диаметрами 160, 63, 90, 50, 125, 200, 110 миллиметров и поставляются в бухтах по 100, 50 либо 40 метров. Гофрированные изделия снабжаются соединительными и крепежными аксессуарами, которые представлены скобами, тройниками, муфтами, отводами, клипсами, клеммами. Переходники представлены размерами 75-90, 90-110, 110-125, 125-140, 140-160 и 160-200 мм.

Параметры двустенных труб с протяжкой и без нее приведены в таблице.

Таблица 2

Внутренний диаметр, * 10 ммВнешний диаметр, *10 ммКольцевая жесткость, не менее, кПа
4,155,013,3
5,156,313,5
6,257,510,5
7,79,06,2
9,411,08,0
10,712,05,4
12,014,05,0
13,716,06,6
17,220,06,5



Гибкие двустенные изделия могут использоваться в качестве кабельного канала до 0,01 МВ в грунте, а также при монтаже безнапорной ливневой канализации.

Кроме электросетей, тяжелые трубы успешно применяются в ливневых, дренажных и канализационных системах

Особенности монтажа

В местах стыковки прямых участков гофрированных труб применяются специальные муфты. Крепление к поверхностям осуществляется при помощи скоб или клипс, которые рассчитаны на различный диаметр изделий. Для каналов с размером 1,6 см крепеж размещается примерно через каждые 35-40 сантиметров, с размером более 3,2 – минимум через каждые 25 см. Разветвление магистрали проводится в монтажных коробках.

Перед началом монтажных работ намечается маршрут проводки, точки крепления и расположения распределительных коробок. Электротехническую трубу необходимо продуть сжатым воздухом. Далее отрезается точно отмерянная длина.

Обратите внимание! Если есть протяжка, то при перекусывании она должна быть зафиксирована с целью предотвращения ухода в полость трубы.

Кабель крепится к выступающему окончанию металлического зонда и вытягивается с противоположной стороны гофры. При наличии нескольких проводов, они предварительно фиксируются вместе, а затем протягиваются. Трубу лучше укладывать с небольшим уклоном, что предотвратит скопление конденсата. Также не рекомендуется помещать сети различного назначения в один канал.

Степень защиты гофрированных электротехнических труб

ГОСТом 14254 устанавливаются степени защиты, которые должны обеспечивать оболочки. В документе представлена их классификация, обозначение, требования, а также режимы и методы испытаний и контроля для проведения проверок оболочек электрооборудования.

Степенью защиты по документу 14254 называется ограничение доступа к опасным элементам и частям, попадания воды и (или) твердых предметов снаружи, которое обеспечивает оболочка.

Производство гофрированных труб строго регламентируется ГОСТом, каждый тип такой трубы имеет степень защиты IP

Для обозначения степени защиты используется код IP, состоящий из I и II характеристической цифры, дополнительной и вспомогательной буквы.

Таблица 3

Элемент кодаЗначениеОписание для
Защиты людейЗащиты оборудования
От доступа к опасным элементам:От попадания твердых предметов снаружи:
I характеристическая цифра0Без защитыБез защиты
1Тыльной стороной рукиДиаметром более 50 мм
2ПальцемДиаметром больше 12,5 мм
3ИнструментомДиаметром больше 2,5 мм
4ПроволокойДиаметром больше 1,0 мм
5ПроволокойПылезащищенное
6ПроволокойПыленепроницаемое
II характеристическая цифраОт воздействия от попадания воды:
0Нет защиты
1Вертикальное каплепадение
2Каплепадение (при номинальном угле 15 градусов)
3Дождевание
4Сплошное обрызгивание
5Действие струи
6Действие струи (сильное)
7Временное погружение (непродолжительное)
8Длительное погружение
Дополнительная букваОт доступа к опасным элементам:
AТыльной стороной руки
BПальцем
Cинструментом
DПроволокой
Вспомогательная букваВспомогательная информация, которая относится к:
НВысоковольтным аппаратам
МСостоянию движения при испытаниях защиты от воды
SСостоянию неподвижности при испытаниях защиты от воды
WТребованиям стойкости к механическим, климатическим воздействиям и специальным средам



Гофрированные трубы из полимеров отлично подходят для защиты телефонных, телевизионных, силовых и других сетей от различных внешних воздействий. Параметры изделий обеспечивают надежную и долговременную работу линий.

trubamaster.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
