Виды запорной арматуры: назначение, устройство, типы

Опубликовано:

30.10.2013

Запорная арматура применяется в различных промышленных областях, и ее можно разделить на два типа: на имеющую общетехническое назначение и предназначенную для применения в особых условиях.

Все виды запорной арматуры изготавливаются из ковкого чугуна или стали.

Запорная арматура, имеющая общетехническое значение, необходима в различных промышленных отраслях, строительстве. Ее эксплуатация осуществляется на водопроводах, газопроводах, паропроводах. Все виды запорной арматуры изготавливаются из ковкого чугуна или стали. Они контактируют с водой, паром, газом, маслами. К запорной относится полнооткрывающаяся арматура: пробковые краны, вентили, арматура с проходным каналом, который имеет строение трубки Вентури.

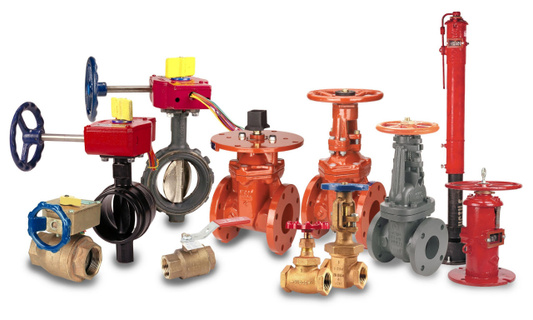

Промышленное производство всех видов запорной арматуры включает в себя изготовление кранов, клапанов (вентилей), задвижек и заслонок.

У запорных вентилей размер составляет до Dy = 300 мм, где Dy – диаметр прохода. Эксплуатация запорных вентилей производится в тупиковых участках. Их можно применять для сильфонного уплотнения шпинделя. Широко распространены шаровые краны и заслонки простой конструкции. У задвижек несложное устройство: малая длина, небольшое гидравлическое сопротивление. Они бывают двух видов: параллельные двухдисковые и клиновые. При незначительном давлении необходимо применение двухдисковых задвижек, большое давление требует использования клиновых. У них клин может быть цельным, упругим или составным.

Вернуться к оглавлению

Для чего необходимы краны? Их виды и назначение

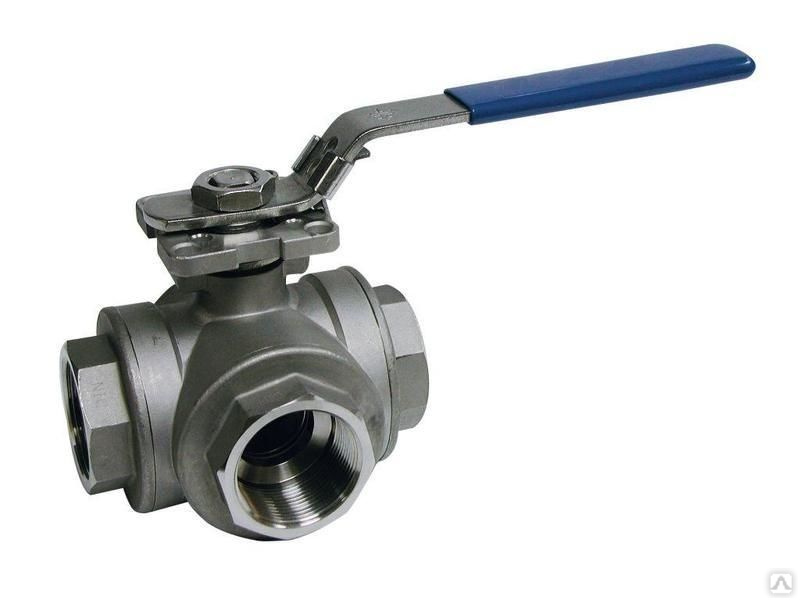

Виды шаровых кранов.

Краны устанавливаются на трубопроводах, водопроводах, паропроводах, газопроводах. Для эксплуатируемых кранов характерны малые размеры, незначительное сопротивление. Масса крана колеблется от 0,881 кг до 8,64 кг. Диаметр d в дюймах от 1 до 3 d. Широкое применение нашли два вида кранов: пробковые и шаровые.

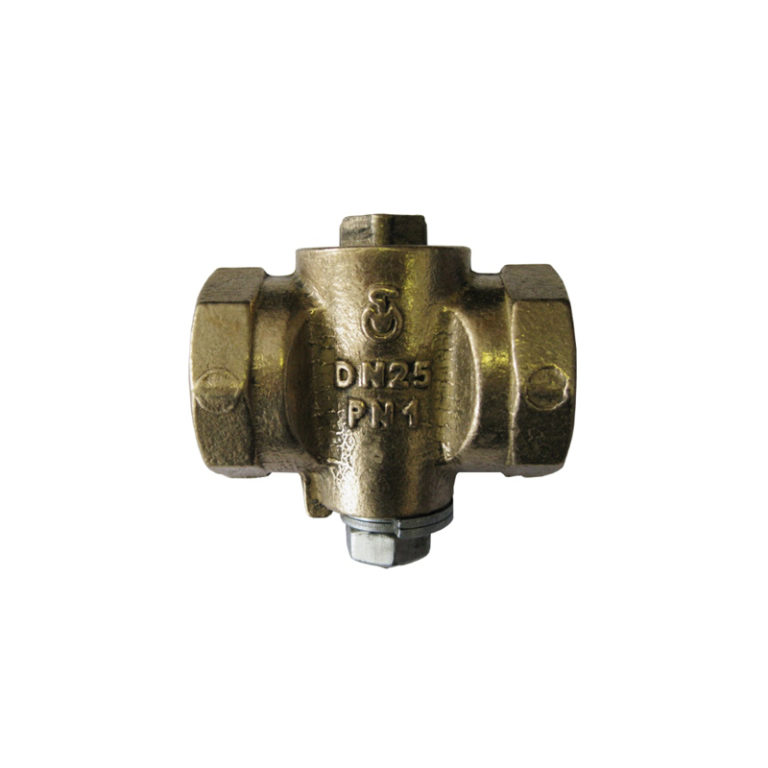

В зависимости от способа герметизации, они подразделяются на натяжные и сальниковые.

К трубопроводу краны присоединяются с помощью муфты, фланца или привариваются к нему. Краны пробковые, газовые, муфтовые, чугунные используются на трубопроводах, подающих природный газ. Температура при работе составляет tp< 50°С. Установка осуществляется в любом положении. Изготавливаются из чугуна. Соединение крана с трубопроводом происходит за счет резьбовой муфты. Параметры для работы кранов: рабочее давление – Pp=0,1 МПа, tp< 50°С.

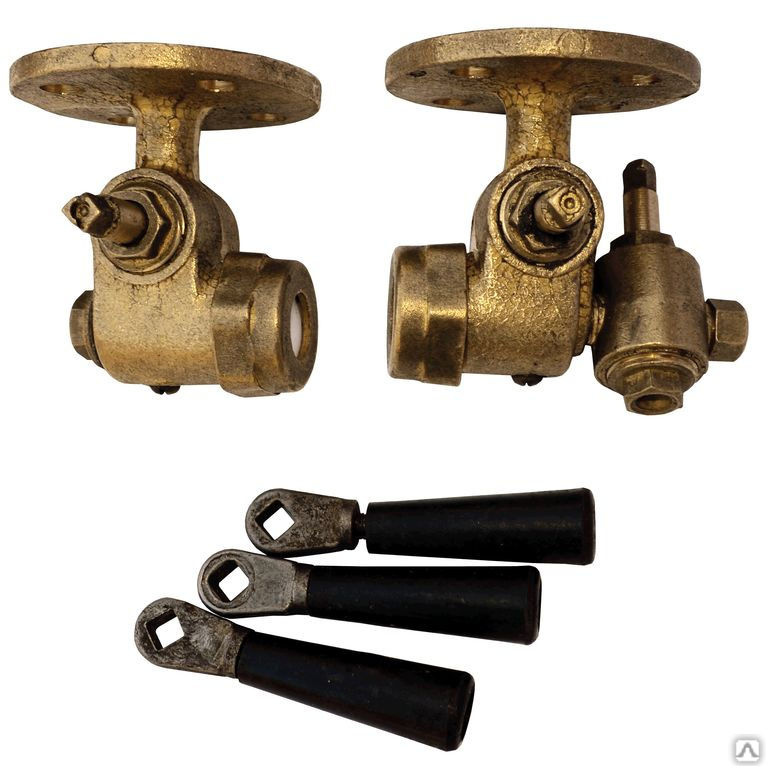

Другой вид кранов – сальниковые муфтовые чугунные. Устанавливаются на трубопроводах, поставляющих воду или нефть. Рабочая температура составляет tp< 100°С. Положение крана при установке – любое. Изготовлены из чугуна основные детали крана: корпус, пробка, сальник. Сальник набивается пенькой или резиной. Давление среды составляет Pp= 1,0 МПа, если tp< 100°С, где Pp – давление, а tp °С – рабочая температура среды.

Виды фланцевых кранов.

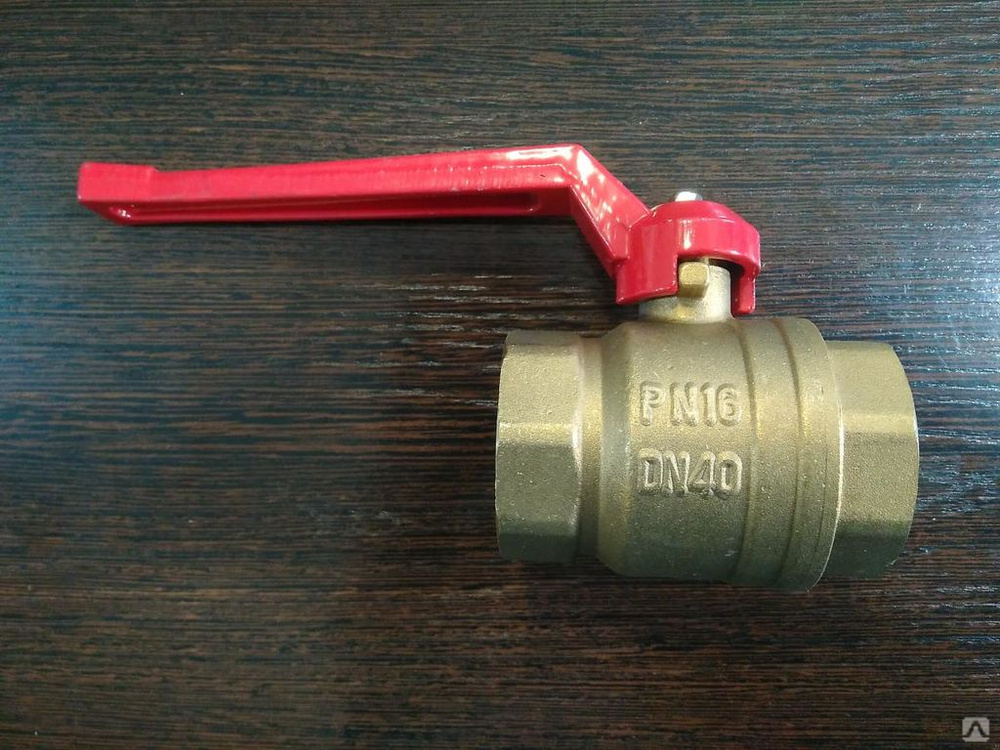

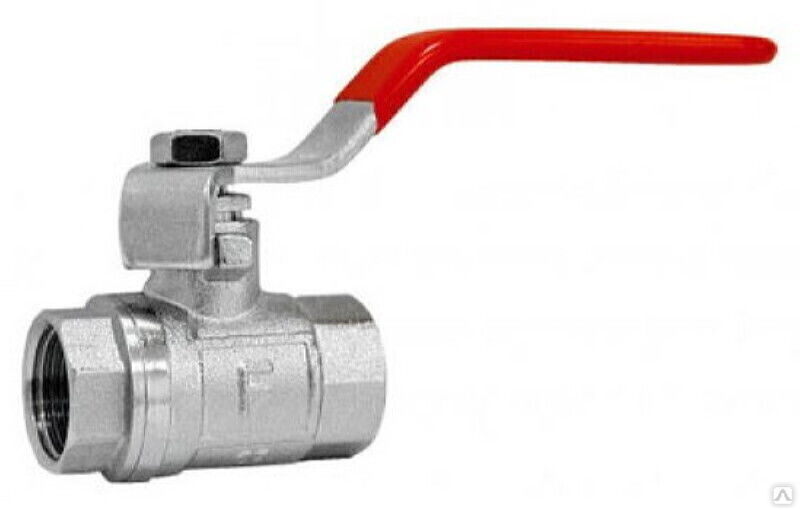

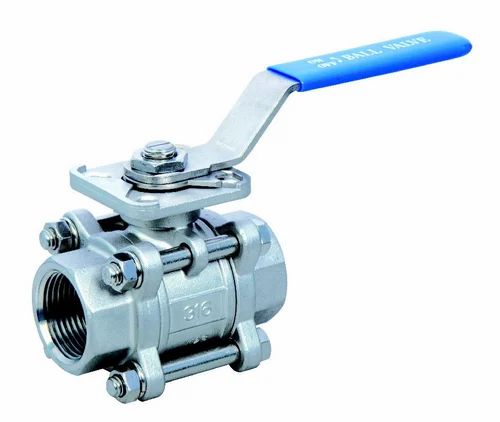

Краны малых размеров, или шаровые, характеризуются небольшим сопротивлением, но одновременно обладают высоким качеством, поэтому допустима их эксплуатация там, где трубопровод имеет большой диаметр. Кран изготовлен из чугуна. Для уплотнительных колец применяется фторопласт-4. Сальники набиваются пенькой. Давление в рабочей среде должно быть Pp = 1,0 МПа, а tp< 100°С.

Фланцевые стальные краны соединены с трубопроводом фланцами. У больших кранов предусмотрен червячный редуктор. Управление краном осуществляется с помощью маховика. Кран стальной. На трубопроводах, транспортирующих газ при температуре от – 40 до + 70°С, применяют краны со смазкой фланцевые стальные или с патрубками под приварку. Эти краны ставят только в вертикальном положении. Их работа осуществляется при низких и высоких температурах от -40 до +40°С. Краны управляются дистанционно, одновременно можно производить ручное управление с помощью маховика.

Вернуться к оглавлению

Устройство, использование запорных вентилей

Чаще всего применяются некоторые виды запорных вентилей, которые устанавливаются на трубопроводах и регулируются с помощью маховика или электропривода. Имеется также дистанционное управление.

Схема устройства запорного вентиля.

У запорных муфтовых чугунных вентилей запорный орган уплотняется кольцом из фторопласта – 4 или кольцом из резины или кожи. Устанавливаются на трубопроводах, по которым транспортируют пар, воду, воздух. Соединение осуществляется резьбовыми муфтами. Сальник набивается пропитанным асбестом АП.

В трубопроводах, транспортирующих воду при температуре до 50°С, ставят запорные муфтовые вентили, изготовленные из чугуна. Работают в любом положении. Вода подается под золотник. Корпус вентиля изготовлен из чугуна, уплотнительное кольцо – кожаное; все прокладки изготовлены из паронита. Сальники набиты асбестом.

В трубопроводах, по которым транспортируют воду иди воздух, температура среды составляет + 45°С, используют запорные вентили с электромагнитным приводом. Они работают при высоких температурах, до + 50°С. При установке сам электромагнитный привод направлен вверх. Крышка и золотник стальные, а корпус – из чугуна. Вентиль работает от электромагнитного привода. Можно управлять вручную.

Вернуться к оглавлению

Назначение и устройство заслонок

Заслонки применяются на трубопроводах, диаметр которых колеблется в пределах 2200 мм. Они имеют простое устройство; ими легко управлять, они относительно дешевы и обладают небольшим весом. Управлять заслонками несложно вручную. Некоторые заслонки укрепляются с помощью гидропривода или пневмопривода. К управляемым электроприводам относятся заслонки с диаметром 300-1600 мм на Ру = 1,0 МПа.

Виды заслонок.

На трубопроводах, по которым идет транспорт воды, ставят бесфланцевые заслонки на Ру = 1,0 МПа. Запорный орган уплотнен за счет резинового кольца, которое устанавливается в канавке диска. Поворотный вал соединен с корпусом, а манжета – с резиновыми кольцами, уплотняет подвижное их соединение. Весь корпус заслонки сделан из чугуна; из стали – поворотный вал.

Заслонки, управляемые с помощью электропривода, ставят на трубопроводе электроприводом вверх, а приводной вал при этом расположен вертикально. Заслонки, имеющие ручное управление, устанавливают в любом положении.

Заслонки соединяются фланцами с трубопроводом. Можно также применить для этих целей сварку. Управляются они электроприводом. Для заслонок, имеющих диаметр от 300 до 600 мм, предусмотрен редуктор, обеспечивающий ручное управление. Уплотнителем служит резиновое кольцо на диске. Поворотный вал соединен с корпусом подвижно, уплотнен втулкой, имеющей запорные кольца. Заслонка изготовлена из стали марки 40Х. Работает при рабочем давлении до Рр = 1,0 МПа.

Электроприводы к бесфланцевым стальным заслонкам на Ру =1,0 МПа имеют диаметр Ру от 1200 до 200 мм, мощность от 3 до 5,2 кВт. Время, в течение которого открывается или закрывается заслонка, составляет от 1,5 до 1,8 минут.

Вернуться к оглавлению

Задвижки – запорные устройства на технологических линиях

Заслонки – это устройства небольшой длины; они применяются на магистралях и технологических линиях. Устройство задвижек предусматривает наличие невыдвижного или выдвижного шпинделя. Для закрытия или открытия прохода шпиндель делает много оборотов: такие задвижки имеют электропривод. У клиновых задвижек шпиндель невыдвижной, фланцевый, чугунный, давление Ру = 0,25 МПа. У них дистанционное управление. Диаметр – от 800 до 2000 мм, вес – от 1772 до 14015 кг. Электропривод имеет диаметр Dy от 800 до 2000 мм, время открытия или закрытия – от 2,3 до 5,8 мин. Установка осуществляется вертикально, электропривод направлен вверх. Можно поставить задвижку так, чтобы шпиндель находился в горизонтальном положении. Для этого червячную пару и роликоподшипник покрывают очень густой смазкой. Электропривод должен находиться на опоре.

Виды задвижек.

Присоединение к трубопроводу происходит за счет фланцев. Основные детали сделаны из чугуна. Из паронита состоит прокладка; сальниковая набивка – из пропитанного асбеста. Конструкция клина – жесткая или упругая.

Для трубопроводов, по которым идет топливный газ и температура подачи для которых достигает до 100°С, применяют клиновые задвижки двухдисковые; шпиндель у них невыдвижной, изготовлены они из чугуна, Ру =0,6 МПа.

Управляются вручную. Установка может производиться в любом положении. Прокладкой служит паронит. Запорный орган уплотняется кольцами из чугуна, расположенными на дисках и корпусе.

На транспортирующих коксовый газ трубопроводах ставят двухдисковые клиновые задвижки. Они имеют выдвижной шпиндель, изготовлены из чугуна. Помещаются в рабочую среду, имеющую давление Рр = 1,8 МПа для задвижки с диаметром 1300 мм и температуру 200°С. Задвижки с большим диаметром, 1500 мм, эксплуатируют при температуре 85°С и Рр = 0,05 МПа. Управляется она электроприводом, чья мощность равна 3 кВт. Задвижка имеет чугунные детали: корпус, крышку, диски, стойку, – и стальной шпиндель. Сальниковая набивка применяется из асбеста.

На трубопровод, по которым перекачивают нефть и масло, ставят сварные стальные клиновые задвижки. Они имеют выдвижной шпиндель. Снабжены патрубками. Устанавливаются в среде, имеющей температуру до 250°С. Ставят задвижки в любом положении. Вся задвижка сделана из углеродистой стали.

Для шпинделя применяется сталь 20х13.

Вернуться к оглавлению

Специальная запорная арматура для агрессивных сред

Запорная арматура, эксплуатируемая в особых средах, подразделяется на следующие типы: на краны, вентили, задвижки. Выбор установки того или иного вида зависит от многих показателей самой среды. Учитывается герметичность, эксплуатационный срок, надежность арматуры. Распространены запорные устройства: диафрагмовые вентили, шаровые краны, шланговые клапаны.

Вентили – наиболее часто эксплуатируемая запорная арматура в агрессивной среде. У вентилей золотник и седло надежно сопряжены; за счет этого нет трения. Сальниковые узлы заменены на сильфонные. Вентили создают большое гидравлическое трение, и в этом их недостатки.

В жидкой среде ставят вентили муфтовые латунные запорные, рабочее давление Рр =1,6 МПа. Установка производится в любом положении. Присоединение вентиля к трубопроводу происходит с помощью резьбовой муфты. Весь корпус латунный. Сальник набит асбестом.

В парообразных средах при Рр =1 МПа и температуре до 50°С вентили имеют уплотнительное кольцо из латуни. Такое же кольцо на золотнике изготовлено из резины, можно применить и кожаное кольцо. Сальник набит асбестом.

Запорные вентили, гуммированные на Ру =0,6 МПа, имеют защитное покрытие, которое состоит из резины. Диафрагмовые вентили работают в среде с давлением от 0,6 до 1,6 МПа. В качестве материала для мембраны и защитного покрытия используется полиэтилен, резина или фторопласт.

Сильфонные запорные вентили из коррозионностойкой стали устанавливаются для работы при температуре до 350°С. Работают на вакууме до 0,5 Па. Соединение трубопровода – фланцами. Также возможно соединение патрубками или цапками. Между корпусом и крышкой находится паронитовая прокладка. Есть и соединение без прокладок. Управляется вентиль вручную. У запорных фланцевых фарфоровых вентилей весь корпус сделан из фарфора. Глазурь относится к антикоррозийным покрытиям.

Задвижки в агрессивных средах не нашли широкого применения. Не используются задвижки с выдвижным шпинделем. Нельзя применять сильфон. У задвижек с выдвижным шпинделем он делает большой ход в сальнике, который быстро изнашивается. Они так же требуют большой затраты коррозионностойкой стали для покрытия, что само по себе очень затратно.

Выбор современной запорной арматуры отвечает всем требованиям, предъявляемым к условиям производства.
