Запорная арматура из стали: Запорная арматура трубопроводная . Вентили, клапаны, затвор нержавеющая сталь.

Содержание

Запорная арматура трубопроводная . Вентили, клапаны, затвор нержавеющая сталь.

Трубопроводная продукция по функциональному назначению бывает:

  • Запорная арматура. Эта трубопроводная продукция предназначена для полного перекрытия (или полного открытия) потока рабочей среды в трубопроводе в зависимости от требования технологического режима.
  • Регулирующая. Предназначена для регулирования параметров рабочей среды посредством изменения ее расхода. К ней относятся: регуляторы давления, регулирующие клапаны, регуляторы уровня жидкости, дросселирующая aрматура и т. п.
  • Распределительно-смесительная (трехходовая или многоходовая). Трубопроводная aрматура из стaли AISI 316 предназначена для распределения рабочей среды по определенным направлениям или для смешивания потоков среды. Сюда относятся клапаны и краны.
  • Предохранительная. Предназначена для автоматической защиты оборудования и трубопроводов от недопустимого давления посредством сброса избытка рабочей среды. Сюда относятся: предохранительные клапаны, импульсные предохранительные устройства, мембранные разрывные устройства, перепускные клапаны.
  • Защитная. Предназначена для автоматической защиты оборудования и трубопроводов от недопустимого или не предусмотренного технологическим процессом изменения параметров или направления потока рабочей среды и для отключения потока без выброса рабочей среды из технологической системы. Сюда относятся обратные и отключающие клапаны.
  • Фазоразделительная. Предназначена для автоматического разделения рабочих сред в зависимости от их фазы и состояния. Сюда относятся конденсатоотводчики, маслоотделители, газоотделители, воздухоотделители.
  • В системе водоснабжения так же используют фильтры-грязевики.

На смену такой запорной арматуре, как задвижки и шаровые краны, рассчитанным на давление до 5 МПа, приходят современные дисковые поворотные затворы. Область применения дисковых затворов обширна, затворы применяется от жидких и газообразных, до сыпучих рабочих сред.

Aрматуру можно применять в таких местах, как: теплосети, сети водоканала, системы городского хозяйства (ГХВС), химводоподготовки ТЭЦ, ТЭС, котельных, очистные сооружения, пpомышленно-гpажданское стpоительство, машиностроение, судовые системы, газовое хозяйство, нефтепродукты, технологические линии с агрессивными средами: (напpимеp цеха гальваники, металлургии, химической промышленности), пищевая и фармацевтическая промышленности и другие отрасли.

Дисковые затворы, обладают рядом преимуществ, малая масса, как минимум в четыре раза легче по весу, чем задвижка, малая строительная длинна — в 4,5 раза меньше, чем у традиционной задвижки, малые гидравлические потери, простота установки и обслуживания.Ресурс работы такой трубопроводной aрматуры, как дисковые затворы в три раза выше ресурса задвижек. Дисковый затвор не имеет резьбовых рабочих пар. Отличается от задвижки по таким показателям, как малое время открытия и закрытия и возможность плавного регулирования расхода среды. Дисковый затвор, в отличие от задвижки, не имеет застойных зон в проточной части. Затвор удобен для установки на трубопроводах с теплоизоляцией. Для дискового затвора возможна любая автоматизация, он может управляться как ручными средствами — рукояткой, или редуктором, так и пневмо или электроприводом.

Завод трубопроводной продукции производит, как дисковые поворотные затворы (которые называют «затвор-бабочка» англ. — butterfly valve) – в котором закрывающий элемент в виде диска, открывается и закрывается вращением этого диска вокруг оси, перпендикулярной оси трубопровода. В положении «открыто» плоскость диска установлена вдоль оси проходного отверстия. Дисковые поворотные затворы позволяют соединить в одной конструкции две основные функции продажа трубопроводной продукции, а так же регулирование и запирание потока, ознакомиться подробнее вы можете в справочнике или каталоге запорная арматура Компания Комси.

По конструкции эта затворы, бывают разборные или неразборные, фланцевые и межфланцевые, с резьбовым и муфтовым присоединением, а также с присоединением сваркой и клипсами. С эластомерными вкладышами и уплотнением металл по металлу с вращением диска вокруг оси, а также двух и трехэксцентриковыми.

Наибольшее распространение среди зaпорных устройств получила конструкция дискового поворотного межфланцевого затвора с эластомерным вкладышем. У нас есть каталог трубопроводной арматуры, в котором описывается, что этот затвор состоит в основном из корпуса, седлового уплотнения, штока, уплотнительных колец и диска. С рабочей средой контактирует только две детали: седловое уплотнение и диск, с корпусом рабочая среда не соприкасается. В затворах дисковых применяется наиболее надежное — «мягкое» уплотнение, используемое в диапазоне рабочих давлений до 2,5 МПа, обеспечивающее герметичность в затворе по классу А ГОСТ 9544-93. Эластомерный вкладыш исключает возможность контакта рабочей среды с корпусом затвора, а эластомерное или полимерное покрытие у этой трубопроводной aрматуры, защищает диск, эластомерный вкладыш и является одновременно и межфланцевым уплотнением, что снимает необходимость применения дополнительных прокладок при монтаже на трубопроводе. Температурный диапазон для дискового поворотного межфланцевого затвора с эластомерным вкладышем обычно в пределах от -30 °С до +120 °С.

Корпус затвора изготавливают из различных видов чугуна, высококачественной стaли (нержaвеющей, углеродистой), специальных сплавов. Снаружи поверхность затвора может быть покрыта эпоксидной смолой или нейлоном. Некоторые модификации затворов оснащены диэлектрической защитой от блуждающих токов.

Качественная нержавеющая запорная арматура на российском рынке!

В качестве материала для диска используют ковкий чугун с полиамидным или эпоксидным покрытием, хромированный чугун с шаровидными включениями графита, алюминий, бронзу, латунь, нержавеющая сталь, в том числе с различными покрытиями. В

закупки трубопроводной и зaпорной aрматуры, так же могут включаться дисковые поворотные затворы на давление до 6 бар, которые могут изготавливаться из пластмасс. Поворотные дисковые затворы изготовляются промышленностью (заводами изготовителями продукции из стaли AISI 316, AISI 304) диаметром от 32 до 4000 мм при давлениях до 15 МПа, на температуры от -180 гр. Ц. до +800 гр. Ц.

Арматура из нержавеющей стaли во все регионы России через транспортные компании!

Запорная арматура из нержавеющей стали

Трубопроводные системы являются сегодня одним из главных способов транспортировки большинства жидких и газообразных сред. Также с их помощью можно перемещать абразивные смеси, суспензии, среды с большим содержанием механических частиц и примесей. Чтобы контролировать и управлять потоками, в трубах имеется запорная арматура. Она представляет собой специальные механизмы, где обеспечивается возможность перекрытия или изменения площади сечения, сквозь которое проходит среда.



Запорная арматура из нержавеющей стали, цена которой доступна каждому, наиболее активно применяется в тех сферах, где существует большой риск коррозионной угрозы. А именно:
• в нефтегазовой и нефтеперерабатывающей промышленности. Здесь ценится способность такой арматуры хорошо переносить воздействие высокого давления и температуры;
• в химической промышленности. Нержавеющая сталь устойчива к воздействию химически активных сред. При контакте с агрессивной средой образуется пленка нерастворимых окислов, которые и обеспечивают безопасную транспортировку;
• в пищевой промышленности. Запорная арматура из нержавеющей стали, цену на которую можно узнать на официальном сайте завода «Адмирал», предупреждает окисление среды и позволяет сохранить вкусовые характеристики продукта;
• в фармацевтической промышленности;
• в коммунальном хозяйстве. В частности, в холодном и горячем водоснабжении, в отопительных системах.



Запорная арматура из нержавеющей стали (цена) может быть нескольких типов. Завод «Адмирал» наладил производство высококачественных задвижек, затворов и клапанов. Рассмотрим их:

• задвижка. Может быть клиновой и шиберной. В первом случае клин опускается сверху между двумя седлами, расположенными под углом. В шиберных задвижках используется запорный элемент (шибер), который представляет собой U-образную заостренную стальную пластину. Она опускается впритык между двумя седлами. Шибер нужен для того, чтобы разрезать механические вкрапления, находящиеся в среде;
• затворы. Заводом «Адмирал» выпускаются дисковые и щитовые затворы. В дисковых диск крепится вертикально и вращается вокруг своего диаметра. Характеризуется минимальным временем на открытие/закрытие. Щитовые по праву считаются наиболее габаритной продукцией завода. Они используется для перекрытия каналов на Гидроэлектростанциях, в АЭС, на речных шлюзах. Здесь прямоугольный щит просто опускается с верхней части в нижнюю. Обеспечен надлежащий уровень герметичности;
• клапаны. Предприятием «Адмирал» налажен выпуск дисковых обратных клапанов. Здесь запорный элемент (диск) закреплен на специальном держателе, который под управлением гайки, привода может менять расположение диска с вертикального на горизонтальное и наоборот. Таким образом, происходит перекрытие/пропускание среды.

Монтаж запорной арматуры из нержавеющей стали (цена)

Устанавливаться продукция завода «Адмирал» может 3-мя основными способами:
• фланцевый. Самый популярный и распространенный. Здесь соединяются фланцы трубы и арматуры. Должное внимание следует уделять качеству затяжки для обеспечения надлежащей герметичности;
• межфланцевый. Является разновидностью предыдущего. Здесь запорная арматура из нержавеющей стали (цена) сжимается между фланцами трубы;
• под приварку. Этот способ обеспечивает 100% герметичность. Чаще всего используется в трубах, где транспортируются опасные, токсичные или ядовитые среды, которые обладают высокой проникающей способностью.

Заводом «Адмирал» уделяется должное внимание подбору материалов для своей продукции. Выпускается запорная арматура из нержавеющей стали (цена) и из легированной стали. В последнем случае для обеспечения антикоррозионного эффекта используются нержавеющие наплавки в ключевых частях арматуры. Для обеспечения герметичности и снижения ударных нагрузок в арматуре могут использоваться уплотнители и демпферы. Все материалы перед поступлением в производство проходят контроль качества в соответствии с общемировыми стандартами.

Частью предприятия «Адмирал» является конструкторский отдел. Здесь постоянно ведется развитие, совершенствование существующих и создание новых моделей. Продукция «Адмирал» всегда актуальна последним веяниям рынка. Предоставляются услуги по доработке моделей, выполняются индивидуальные заказы.

На официальном сайте завода «Адмирал» продается запорная арматура из нержавеющей стали, цена которой доступна как для предприятий, так и для частных лиц. Доставка ведется во все уголки России, а также ближнего зарубежья. Используется наемный транспорт или ведущие отечественные службы доставки.

Запорная арматура из нержавеющей стали от «МеталлСити»

Запорная арматура из нержавеющей стали – это достаточно обширная группа трубопроводной арматуры, назначением которой является регулировка и перекрытие потоков рабочей среды в трубопроводе (жидкости, газа, пара, нефтепродуктов и т.д.). В класс запорной арматуры также можно включить и изделия, используемые для дренажа, забора проб рабочей среды, проверки и регулирования уровня жидкости и так далее.

Каталог запорной арматуры компании «МеталлСити» включает в себя высококачественные изделия из нержавеющей стали различных марок – дисковые затворы, обратные клапана, краны шаровые и фильтры. Вся вышеперечисленная запорная арматура выпускается в различных типоразмерах, имеет различную сферу применения и свою специфику. Так, ассортимент дисковых затворов включает в себя изделия различных типов соединений – резьба/резьба, сварка/сварка, резьба/сварка, межфланцевого. Более подробную информацию о представленных изделиях вы сможете получить, скачав каталог.

Работать с нами – удобно!

Если вам необходима высококачественная запорная арматура из нержавеющей стали, причем по максимально выгодной и демократичной цене – просто позвоните по телефону (812) 655-07-88. Наши специалисты всегда готовы оказать вам квалифицированную консультативную поддержку. Они расскажут об особенностях тех или иных изделий, их назначении и сфере применения, помогут выбрать оптимальную запорную арматуру для реализации того или иного проекта.

Огромный ассортимент запорной арматуры и других изделий из нержавеющей стали от ведущих производителей, традиционно минимальные цены, постоянный складской запас, качественные консультации и оперативная доставка по Санкт-Петербургу – вот далеко не единственные преимущества компании «МеталлСити» перед многочисленными конкурентами.

Сотрудничество с нашей компанией уже выбрали для себя сотни организаций Санкт-Петербурга и других регионов России. Станьте и вы нашим клиентом и на собственном опыте убедитесь в том, что работать с «МеталлСити» — всегда удобно, просто и выгодно.

Запорная арматура из нержавеющей стали – отличные эксплуатационные свойства

Сделать заказ можно по телефону

Наши специалисты с радостью вам помогут

+7 495 775-50-79

Запорная арматура из нержавеющей стали используется сегодня довольно интенсивно, практически нет такой отрасли, где бы она ни применялась. В основном это краны, задвижки и другие изделия. Причина высокой популярности объясняется просто – хорошие эксплуатационные свойства.

Например, задвижки и краны из нержавеющего металла могут устанавливаться на любые трубопроводы, по которым транспортируется газ, вода, а также любые виды жидкости – нефтепродукты, химические вещества, газообразные среды. Очень немногие современные материалы в состоянии выдержать агрессивное воздействие таких веществ, что и делает нержавеющую запорную арматуру такой востребованной. Она легко справляется с любыми задачами и обеспечивает длительную и бесперебойную работу трубопроводов.

Преимущества запорной нержавеющей арматуры

Для изготовления запорной арматуры используется высококачественная сталь марок 12Х18Н9ТЛ, 12Х18Н10Т, 20Х13. В большинстве случаев применяют их в системах трубопроводов пищевых производств, химических и нефтеперегонных комбинатов.

Главное преимущество нержавеющей арматуры – хорошая коррозионная устойчивость. Только изделия из нержавеющей стали могут быть использованы на ответственных объектах повышенной опасности, поскольку их уплотнительные материалы и сам корпус могут взаимодействовать с веществами, температура которых достигает почти +600 градусов, причем даже такие экстремальные условия не наносят им никакого вреда. Размер запорной арматуры может быть в диапазоне от 50 до 500 миллиметров.

Конечно, на арматуру из нержавейки цена будет гораздо выше, нежели на прочие запорные элементы, сделанные из обычной стали. Тем не менее, такая высокая стоимость в полной мере окупается достоинствами. Приобретя такую арматуру, больше не придется волноваться за возможность протечек, поскольку ей попросту нет равных по надежности и долговечности.

Единственный случай, в котором применение нержавеющей запорной арматуры становится невозможным, это когда по трубопроводу транспортируются вещества, имеющие в своем составе мелкофракционные абразивные частицы. В такой ситуации она может попросту заклинить, и специалисты рекомендуют использовать другие модификации.

Что касается остальных случаев, то запорная арматура из нержавеющей стали прекрасно справляется с любой, даже самой сложной задачей.

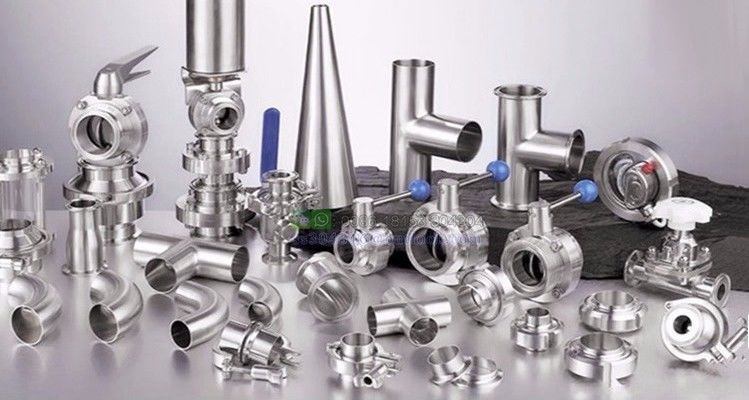

Запорная арматура из нержавеющей стали

Общее положение

В этом разделе представлены следующие изделия:

  • Затворы дисковые поворотные с фиксацией положения заслонки типа ЗДФ — DN/6;
  • Краны шаровые пищевые;
  • Клапаны 3-х ходовые с затворами типа ЗДФ — DN/6;
  • Затворы дисковые поворотные с дистанционным управлением (пневмоприводом) типа ЗДФ (П) — DN/6.

Назначение и область применения

Запорная и запорно-регулирующая арматура предназначена для управления потоками рабочей среды в технологических трубопроводах или в составе технологического оборудования предприятий пищевой индустрии.
Изготавливается из нержавеющей стали AISI-304 (08Х18Н10, 08Х18Н9) по стандарту DIN 11851.

Область применения

  • Затворы дисковые поворотные в составе технологических трубопроводов и оборудования с жидкими пищевыми продуктами (молоко и молочные продукты, пиво, вино, квас, соки и пр.), рабочими средами, не оказывающими коррозийное воздействие на детали затвора;
  • Краны шаровые пищевые в составе технологических трубопроводов и оборудования с чистой водой и ограниченным составом жидких пищевых продуктов (водка, спирт, масло), а также систем санитарной мойки;
  • Клапаны трехходовые в составе технологических трубопроводов и оборудования с жидкими пищевыми продуктами (молоко и молочные продукты, пиво, вино, квас, соки и пр.), рабочими средами, не оказывающими коррозийное воздействие на детали затвора.

Условное обозначение при заказе и в документации

  • Затворы дисковые поворотные типа ЗДФ-DN/6-(ХХ)
  • Краны шаровые пищевые типа DN-(ХХ)
  • Клапаны трехходовые типа DN/6

Техническая характеристика

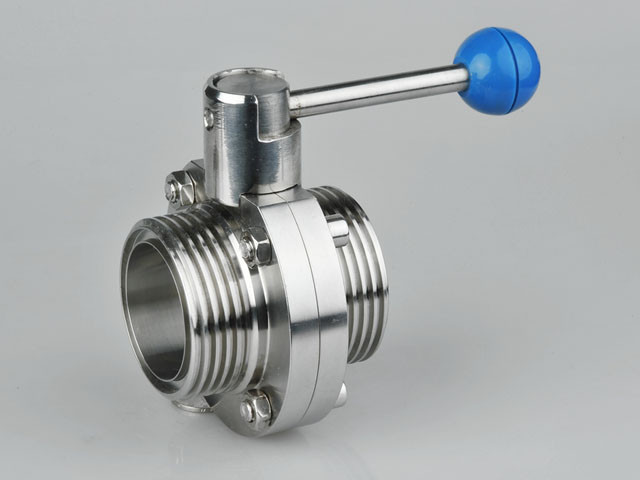

Затворы дисковые поворотные ЗДФ-DN/6

Диаметры условного прохода, — 20, 25, 32, 35, 40, 50, 65, 80, 100
Номинальное давление рабочей среды, МПа — 0.63
Температура рабочей среды, °С — от 0 до +145
Фиксированный угол поворота ручки, град. — 15, 30, 45, 60, 75, 90
Класс герметичности по ГОСТ 9544-93 — В
Установочное положение при монтаже — любое
Материалы, соприкасающиеся с рабочей средой:

а) корпус, диск — Сталь AISI-304 (08Х18Н9)
б) манжета — силикон

Исполнение резьбы концевой части арматуры — соответствует стандарту DIN 405

Краны шаровые пищевые

Диаметры условного прохода, мм — 32, 50
Номинальное давление рабочей среды, МПа — 0.63
Температура рабочей среды, °С — от -20 до +100
Класс герметичности по ГОСТ 9544-93 — A
Установочное положение при монтаже — любое
Материалы, соприкасающиеся с рабочей средой:

а) корпус, шар — Сталь AISI 304 (08Х18Н10)
б) уплотнение — фторопласт Ф4ПН

Исполнение резьбы концевой части арматуры соответствует стандарту DIN 405

Клапаны трехходовые DN/6

Диаметры условного прохода, мм — 20, 25, 32, 35, 40, 50, 65, 80, 100
Номинальное давление рабочей среды, МПа — 0.63
Температура рабочей среды, °С — от 0 до +145
Фиксированный угол поворота ручки, град. — 15, 30, 45, 60, 75, 90
Класс герметичности по ГОСТ 9544-93 — В
Установочное положение при монтаже — любое
Материалы, соприкасающиеся с рабочей средой:

а) корпус, дис — Сталь AISI 304 (08Х18Н9)
б) манжета — NBR

Исполнение резьбы концевой части арматуры соответствует стандарту DIN 405

Примечание

Размеры, отмеченные знаком *, требуют уточнение при заказе.

Дополнительная информация

С более подробной информацией об изделиях из нержавеющей стали Вы можете ознакомиться, загрузив наш «Каталог продукции» в формате .pdf.

   Скачать

Запорная арматура из нержавеющей стали своими руками: достоинства (видео)

При строительстве трубопроводов перед нами непременно встает выбор качественной запорной арматуры, желательно из нержавеющей стали.

Запорная арматура предназначена для ругулировки и перекрытия потока жидкости.

Запорная арматура: зачем она нужна?

Запорная арматура необходима для того, чтобы перекрывать поток жидкости или регулировать его, но запорная функция в таких агрегатах превалирует над регулирующей. Поэтому в запорной арматуре вы не увидите пневматических приводов и устройств точной, «плавающей» регулировки.

При постройке достаточно длинных трубопроводов с перепадами высоты возникает необходимость прокачивать рабочую среду под давлением.

И в таком случае нам необходима прочная, коррозионностойкая трубопроводная арматура из нержавейки. Обязательно изготовление арматуры именно из качественной стойкой стали. Даже если ваш выбор – бытовая запорная арматура, нержавейка в качестве материала арматуры просто необходима.

Какие виды кранов и задвижек относятся к такой арматуре? Ну, прежде всего это, конечно, обычные краны. Они известны каждому и в дополнительных описаниях не нуждаются. Но вот в чем особенность профессиональной арматуры? Задвижки и заслонки непрофессионалы нередко тоже называют кранами. Из-за качественного внутреннего устройства и грамотного сопряжения с органами управления, управление профессиональной и, в большинстве случаев, качественной бытовой запорной арматурой не отличается излишней сложностью: крутишь ручку, и клапан закрывается (или задвижка задвигается).

Принцип работы запорной арматуры

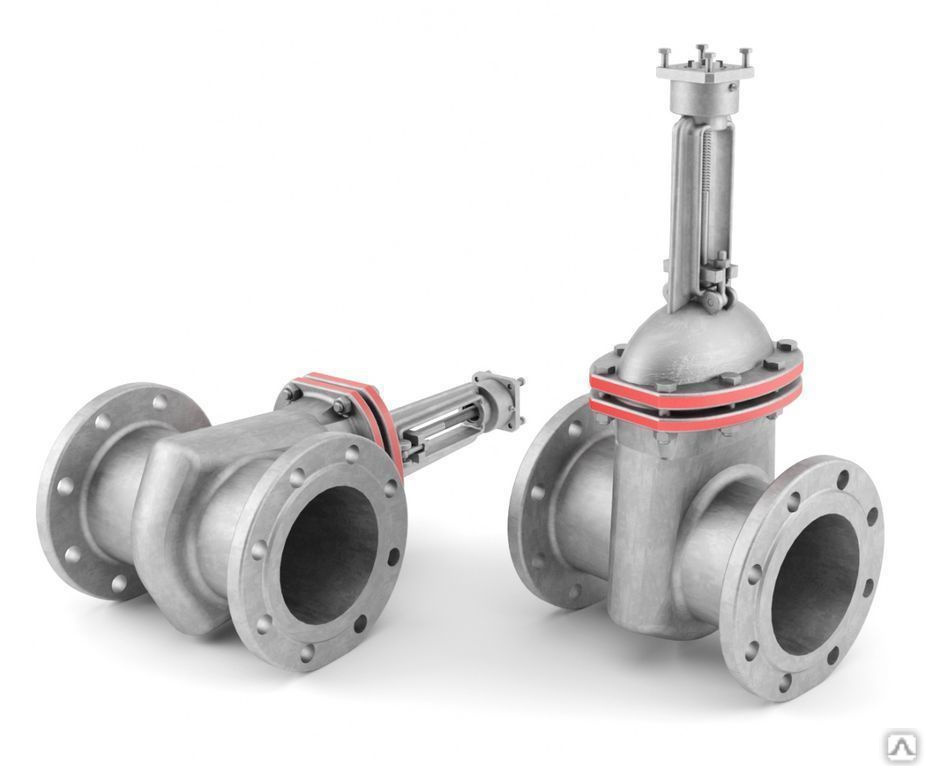

Задвижка коррозионностойкая трубопроводная.

Но как же работают разные типы запорной арматуры и как же на самом деле выглядят настоящие промышленные краны?

Качественная и профессиональная трубопроводная деталь типа крана, как правило, имеет своеобразный «вырезанный» кусок трубы, который поворачивается относительно остальной трубы, чтобы перекрыть движение газа или жидкости. На деле, конечно, никаких кусков трубы там нет, а есть отверстие круглого сечения, равное по диаметру внутренним частям крановых фланцев. Отверстие проделано в специальной пробке из стойкой к трению стали.

Какие пробки для кранов бывают?

Пробки в виде конусов распространены в бытовой арматуре, нечувствительны к высокому давлению, но не могут использоваться в агрессивных средах: они прикипают к базе крана, так как на микроскопических зазорах между пробкой и краном нарастает накипь.

Устройство шарового крана: 1 — алюминиевая или стальная ручка;2 — регулирующая гайка уплотнения;3 — кольцо тефлоновое;4 — седла тефлоновые;5 — шар (алмазная шлифовка).

Шаровые краны тоже популярны. Они отличаются долгим сроком службы, отзывчивостью и легкостью в повороте и устойчивостью к коррозийным средам. Но последний пункт верен только в том случае, если такая трубопроводная арматура изготовлена из высококачественной стали. Трубопроводная арматура из стали, в том числе и нержавеющей, бывает следующих типов: задвижка, заслонка, вентиль.

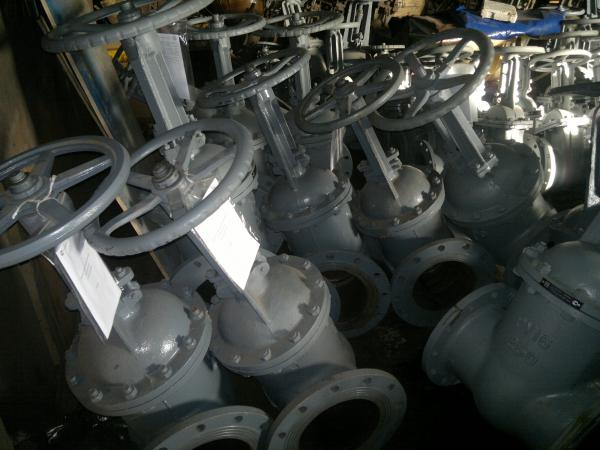

Вентиль практически всегда предполагает поршень, двигающийся сверху вниз при закрытии. Поршень действует различным образом. В некоторых моделях он просто обрезает боковой поток, двигаясь вдоль главного. Эти модели отличаются наличием характерного «коленца» и являются односторонними. В некоторых моделях он пережимает шланг. В некоторых же просто опускает пробку на кольцо, расположенное таким образом, что поток жидкости проходит через него.

Другие типы нержавеющей запорной арматуры

Трубопроводная арматура из высококачественной нержавеющей стали типа задвижки или заслонки предполагает наличие сравнительно тонкого металлического диска, который поворачивается в срезе трубы или вдвигается в трубу.

Заслонки и задвижки, как правило, применяются на предприятиях с агрессивными средами, так как из-за отсутствия сложностей конструкции тонких мест в таком устройстве мало. Но недостатками таких конструкций являются щели – задвижки и заслонки не обеспечивают должный уровень герметичности.

Обратный клапан препятствуtn проходу воды или газа в обратном направлении

Кроме всего прочего, существует особый тип запорной арматуры, на который определенно стоит обратить внимание. Это обратный клапан. Такие клапаны препятствуют проходу воды или газа в обратном направлении. Они применяются довольно часто, особенно в паре с вентилями и другими односторонними конструкциями.

Так же как и диоды в электронике, обратные клапаны пропускают течение только в одну сторону. Происходит это из-за того, что жидкость или газ открывают клапан, надавливая на него, а когда поток разворачивается, они давят на клапан, еще сильнее прижимая его к базе. Это позволяет защитить трубопровод от нагрузок, возникающих при обратном движении по соединениям, которые рассчитаны только на одностороннее движение.

Достоинства нержавеющей арматуры

Качественная нержавеющая запорная арматура должна быть изготовлена только из самых лучших коррозионностойких сортов стали. Неважно, какой фирмой произведена запорная арматура, нержавейка прекрасно усилит все ее качества.

При разработке запорной арматуры высокого качества применяются лучшие стандарты относительно сортов стали. ГОСТы на сталь практически не менялись с того момента, как они были созданы, – с советских времен. Нержавеющая сталь также была описана таким стандартом, и до сих пор он не подвергался практически никаким изменениям, диктуя прежде всего устойчивость и только во вторую очередь – легкость. Это позволяет вам быть уверенными, что при использовании в вашем трубопроводе коррозийных жидкостей, например, продуктов химической промышленности: кислот, щелочей, фосфатных растворов, а также тяжелой жесткой воды, – краны не повредятся и не выйдут из строя.

Бытовая запорная арматура высокого качества необходима. Примером могут служить газовые краны, обратные клапаны, компенсаторы, шаровые краны и разнообразные задвижки, применяемые в системах отопления.

Сегодня очень часто по водопроводам СНГ течет достаточно загрязненная и химически активная жидкость, которую муниципальные службы до сих пор называют водой. Она повреждает трубы, и ржавчина вносит свою долю в загрязнение воды. Купив нержавеющие краны, вы обезопасите себя от коррозии именно ваших труб и от потопа в вашей квартире. Конечно, отсутствие загрязнения на участке водопровода внутри вашего дома (желательно установить и фильтры на входе) отразится и на здоровье. Неприятно было бы, если бы после очередного ремонта и замены труб чистая вода загрязнялась бы именно в вашей квартире.

Качественная трубопроводная запорная арматура – залог безопасности и качества на вашем производстве или участке.

Нержавеющая запорная арматура

Нержавеющая запорная арматура – основная составляющая бесперебойной работы всей системы любого трубопровода. Покупайте лучшие запорные механизмы и экономьте на низкой стоимости.

Технические характеристики любого прибора напрямую зависят от материалов, из которых сделан этот прибор. Нержавеющая запорная арматура одна из самых востребованных среди товаров данного ряда, так как имеет отличные рабочие характеристики. Сплав, из которого сделаны комплектующие, даст возможность успешно использовать механизм не один год, и при этом получать прекрасно выполненную работу.

Преимущества использования запорной арматуры из нержавеющей стали

• Самый долговечный срок службы.
• Минимальные затраты средств и финансов на технические проверки.
• Весьма удобное использование.
• Легкий монтаж и демонтаж прибора.



Сфера применения

Запорно-регулирующая арматура используется во всех трубопроводах, но преимущественно она используется в пищевой промышленности. Совмещая трубы из нержавейки с запорно-регулирующими механизмами из того же металла производители добиваются самых высоких показателей в производстве и при этом защищают выпускаемый продукт от окисления. Именно этот материал по ходу всего трубопровода и всех комплектующих, способен обеспечить чистоту и сохранение вкусовых качеств рабочего потока.

Помимо пищевой промышленности запорная арматура нержавеющая необходима в химической и нефтеперерабатывающей промышленности. Не считая обеспечения чистоты рабочей среды, она поддерживает высокие показатели устойчивости к повышенным температурам и давлению. Так же данный вид арматуры применим в частных домах для подачи питьевой воды.

Отдельно следует отметить фармацевтическую промышленность. Здесь, помимо устойчивости к высоким температурам, крайне важны антикоррозийные свойства нержавейки.

Приобретая нержавеющую запорную арматуру для производственных или личных целей, можно быть уверенным, что сроки эксплуатации и качество работы самой системы удовлетворит все пожелания и запросы.

© ТД «ПАТ»

Где в мире находятся запорные клапаны для воды?

Водопроводная система в вашем доме имеет несколько запорных клапанов, которые регулируют поток воды из труб, проходящих через дом. Эти клапаны позволяют отключить воду в случае чрезвычайной ситуации, когда необходимо произвести ремонт или когда ваш дом будет пустовать в течение определенного периода времени.

Понимание того, где расположены эти водяные клапаны, очень важно, так как у вас может не быть много времени, чтобы разобраться в этом в чрезвычайной ситуации, и это будет абсолютно необходимо, если потребуется произвести ремонт сантехники.Некоторые общие места, где может быть расположен ваш главный запорный клапан, включают:

  • Там, где основной источник воды входит в ваш дом
  • В районе, где находится ваша стиральная машина
  • Рядом с водонагревателем

Важность надежных клапанов подачи воды

Ваши запорные клапаны следует периодически проверять, чтобы убедиться в их работоспособности, если вам понадобится их использовать. Это особенно важно, если у вас есть сезонный дом или недвижимость, сдаваемая в аренду на время отпуска.Это ключевая информация, которую вы и ваши гости должны знать на случай возникновения ситуации, требующей отключения воды в доме.

Типы клапанов варьируются от основного водяного клапана, расположенного ближе всего к тому месту, где вода впервые попадает в ваш дом, до клапанов меньшего размера, которые расположены на уровне приборов (раковины, туалеты и другие приборы). Большинство клапанов открываются и закрываются с помощью вращающегося клапана, чтобы позволить воде течь/не течь. Эти клапаны могут быть изготовлены из бронзы, стали и пластика.Если в вашем доме есть пластиковые клапаны, вы можете подумать о замене их надежным клапаном из нержавеющей стали (тем более, если ваш основной отсечной клапан пластиковый). Пластиковые клапаны иногда используются как более экономичный вариант; однако, если клапан рассчитан на приложенные температуру и давление, нагрузка на пластиковый клапан может со временем привести к его повреждению. Если вы не знаете, где он находится, или думаете, что у вас нет основного отсечного клапана, профессиональный сантехник может показать вам, где он находится, или порекомендовать подходящий клапан для вашего дома.

Стальной шаровой кран

Стальной шаровой кран обычно представляет собой большой металлический клапан с рукояткой рычажного типа. Он спроектирован таким образом, чтобы его можно было быстро и легко отключить; клапан просто открывается и закрывается коротким поворотом ручки на четверть оборота. Это очень распространенный клапан, который можно увидеть в домашних запорных вентилях. Внутренний шар имеет отверстие в центре. Когда клапан открыт, отверстие совпадает с водопроводной трубой, позволяя воде течь. Когда ручка закрыта, шар поворачивается на 90°, перекрывая отверстие в шаре.Это наш предпочтительный клапан из-за надежного материала и конструкции.

Отключение воды для светильника или прибора

В какой-то момент вы можете столкнуться с краном, который не можете закрыть, с постоянно работающим унитазом, может быть, с протечкой льдогенератора или стиральной машины. Первым шагом является отключение подачи воды к этому прибору. Отключение воды на уровне прибора позволяет продолжать пользоваться другими приборами, пока производится ремонт.

Чтобы перекрыть подачу воды к раковине: Запорные вентили расположены под раковиной, где трубы подачи воды подходят к крану. Должен быть один на горячую воду и один на холодную. Поверните клапан по часовой стрелке, чтобы закрыть его. Проверьте кран, чтобы убедиться, что вы закрыли правильный клапан (клапаны).

Чтобы перекрыть подачу воды в унитаз: Запорный вентиль находится под бачком у основания унитаза. Там только один вентиль, потому что в туалетах используется только холодная вода.

Перекрытие подачи воды в ванну/душ: Большинство запорных клапанов для ванн и душей располагаются либо под полом – в подвале, либо в потолке непосредственно под ванной комнатой наверху. Вам нужно будет проверить все существующие потолочные плитки. Это может быть немного сложнее, поэтому следует вызвать сантехника, если вы не уверены, что это правильный клапан.

Другая бытовая техника:

Посудомоечные машины имеют трубку подачи воды, которая, скорее всего, проходит под кухонной раковиной.Должен быть запорный клапан, контролирующий поток воды, протекающей по этой трубе.

В льдогенераторе вашего холодильника , вероятно, есть небольшая подводящая трубка, идущая вниз по холодильнику с крошечным клапаном, который можно использовать для отключения подачи воды.

Стиральная машина имеет два клапана подачи воды; один на холодную воду, другой на горячую. Если у вас есть хозяйственная раковина рядом с ней, клапан в основном расположен в этой области. В противном случае у вас, вероятно, есть клапанная коробка водопровода в стене.

Не знаете, где находятся ваши запорные клапаны? Мы можем помочь!

Крайне важно убедиться, что ваши клапаны находятся в хорошем состоянии и могут работать должным образом. Даже клапаны, к которым не прикасались десятилетиями, могут легко выйти из строя после многих лет неиспользования. Позвоните нам сегодня, чтобы назначить встречу, чтобы убедиться, что ваши клапаны находятся в хорошем рабочем состоянии.

Моторизованный латунный запорный клапан с обратной связью – Innovative Home Systems

Дистанционно управляйте клапаном подачи воды, чтобы избежать ущерба в тысячи долларов из-за утечек воды или замерзания труб.Идеально подходит для загородных домов или любой собственности, которая не используется в течение длительного периода времени. Автоматические запорные клапаны для воды во всем доме также могут предоставлять скидки на страховку домовладельцев.

Используйте этот клапан с INSTEON, Z-wave, Zigbee, X10 или технологией автоматизации по вашему выбору или создайте свою собственную систему с жесткой проводкой для управления моторизованным клапаном. Совместимый источник питания 12 В доступен здесь за дополнительную плату. Свяжитесь с нами с вашими вопросами.

Остерегайтесь низкокачественных, урезанных клапанов без обратной связи.В отличие от большинства других, этот клапан даже подтверждает, что он находится в полностью закрытом или полностью открытом положении, используя замыкание с сухими контактами (см. рисунок). Больше не нужно гадать !

3-ходовые клапаны с электроприводом также доступны по специальному заказу. Свяжитесь с нами, чтобы узнать цены и наличие.

Обзор

Раковины, унитазы, ванны, душевые кабины, холодильники, посудомоечные машины, стиральные машины, водонагреватели и унитазы — все это места потенциальных утечек. Старые или замерзшие трубы, ослабленные соединения, отказы клапанов, землетрясения и многие другие причины могут превратить небольшую утечку в большие проблемы за считанные минуты.Эти утечки могут привести к образованию плесени за стенами и даже повредить структурные элементы вашего дома. Используйте этот запорный клапан с электроприводом, чтобы перекрывать воду в том месте, где она поступает в ваш дом, когда вы отсутствуете.

Использование автоматического запорного водяного клапана с датчиками утечки может дать вам право на получение скидки по страховке владельца вашего дома.

Примечание. Латунные клапаны не сертифицированы в соответствии со стандартом NSF 61, раздел 9 для водопроводов, используемых для питьевой воды.Мы рекомендуем использовать клапаны из нержавеющей стали для установок питьевой воды.

Этот полнопроходной шаровой кран приводится в действие мощным, но безопасным двигателем постоянного тока низкого напряжения. В отличие от большинства других клапанов, продаваемых для перекрытия подачи воды, этот блок обеспечивает обратную связь в полностью открытом или полностью закрытом положении посредством замыкания контактов. Клапан может питаться от источника постоянного тока 12 В (минимум 500 мА) или аккумулятора (не входит в комплект). Моторизованные приводы, используемые с этими клапанами, автоматически отключаются при достижении открытого или закрытого положения и остаются в этом положении в случае сбоя питания.Энергия потребляется только тогда, когда клапан находится в движении. Приводы чрезвычайно надежны, рассчитаны на 70 000 циклов, их можно заменить, даже не отключая воду.

Используйте с низковольтными модулями INSTEON I/OLinc или Smartenit EZIO40, чтобы обеспечить управление INSTEON для вашего запорного клапана. (см. электрическую схему) При подключении к контроллеру INSTEON клапаном можно управлять дистанционно и/или автоматически. См. наше пакетное предложение по водяному запорному клапану INSTEON, чтобы узнать обо всем, что необходимо для управления этим клапаном с использованием технологии INSTEON.

Например:

  • Ссылка на KeypadLinc для управления клапаном отключения воды из другого места в вашем доме.
  • Ссылка на контроллер автоматизации INSTEON, такой как HomeRunner RBI, для управления запорным клапаном из любой точки мира с мобильного устройства или в зависимости от времени суток или дня года.
  • Связь с датчиком утечки INSTEON для автоматического отключения воды при обнаружении утечки.

Корпус шарового крана из твердой латуни подходит для многих применений, для питьевой воды рекомендуется нержавеющая сталь.Включает визуальный индикатор положения и ручку ручного управления.

Примечание :   В соответствии с некоторыми местными сантехническими нормами может потребоваться специальная сертификация для изделий, используемых в системах питьевого водоснабжения. Проверьте местные коды перед покупкой.

Выберите требуемый размер трубы в раскрывающемся меню выше.

  • Электродвигатель обеспечивает включение/выключение (открытие/закрытие) управления подачей воды в ваш дом
  • Полнопроходной шаровой кран обеспечивает максимальный расход
  • Цельная латунь или нержавеющая сталь, конструкция IP67 для внутренней установки
  • Быстрое 5-секундное реагирование на переход от открытия к закрытию
  • Включает ручку ручного управления и визуальный индикатор положения
  • Конические соединения с внутренней резьбой NPT (национальная трубная резьба) на клапане (доступны популярные размеры).Свяжитесь с нами, чтобы узнать цену и наличие больших размеров.
  • Идеально подходит для интеграции с системами безопасности и домашней автоматизации

Примечание . Для работы этого устройства требуется отдельный источник питания и подключение к низковольтному выключателю или релейному интерфейсу, как описано выше. Все эти элементы продаются отдельно или в комплекте с нашими предложениями по водяному запорному клапану.

Обратите внимание:   Размеры 1 1/4 дюйма, 1 1/2 и 2 дюйма изготавливаются по специальному заказу, доступны только из нержавеющей стали, не включают функцию ручного управления и требуют реверсивного реле для работы с замыканием контактов. интерфейс.(Реверсивное реле доступно с комплектами клапанов 1 1/4, 1 1/2 и 2 дюйма) Свяжитесь с нами для получения информации.

Рекомендуется профессиональная установка сантехники

Технические характеристики

Размер продукта: 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2 и 2″ NPT (выберите из раскрывающегося меню выше) 1 1/4″, 1 1/2 Размеры , & 2 дюйма изготавливаются по специальному заказу. Также доступен в 3-ходовой по специальному заказу.

Максимальное рабочее давление: 190 фунтов на кв. дюйм

Номинальное напряжение: 12 В пост. тока

Рабочий ток: ≤80 мА (500 мА, указанные на этикетке, означают минимальный ток внешнего питания)

Время открытия/закрытия: 5 секунд

Срок службы: 50 000 циклов

Материал корпуса клапана: латунь или нержавеющая сталь

Материал уплотнения:     EPDM и PTFE

Поворот привода: 90°

Макс.крутящий момент:     1,5 футо-фунта.

Температура окружающей среды: 5F~125F

Температура жидкости: 35~195F

Ручное управление: Да

Индикатор:    Да

Класс защиты: IP67

Groco® FV-590-S — 1/2″ NPT 2-ходовой запорный клапан 90° из нержавеющей стали на заводе (или в авторизованном сервисном центре GROCO) в течение одного года* с даты O.Дата установки EM или исходная дата продажи дистрибьютора при условии, что:


  • Изделие правильно установлено и используется в соответствии с инструкциями, прилагаемыми к изделию
  • Никакой ремонт или замена не производились без письменного разрешения завода
  • Может быть предоставлено доказательство покупки (чек или счет-фактура)
  • Изделие находится в первоначальном владении
  • Продукт надлежащим образом упакован во избежание повреждений при транспортировке
  • Продукт не использовался не по назначению, не подвергался ненадлежащему использованию или каким-либо образом модифицировался

Продукция GROCO разработана и изготовлена ​​из самых прочных материалов, устойчивых к коррозионным и электролитическим воздействиям соленой воды.Однако это не означает, что изделие будет служить бесконечно долго без надлежащего ухода и обслуживания. GROCO рекомендует регулярно еженедельно проверять все детали своей продукции на наличие признаков износа и/или износа любого рода, а также заменять изношенные детали оригинальными деталями GROCO. Отсутствие регулярного осмотра и/или замены изношенных деталей при необходимости представляет собой небрежность со стороны владельца и может привести к выходу из строя или повреждению изделия или сосуда, частью которого является изделие.Пренебрежение аннулирует гарантию на продукт.

Данная гарантия не распространяется на следующие условия:

  • Ремонт или ремонтные работы, выполняемые персоналом, не являющимся заводским персоналом, или персоналом авторизованного сервисного центра GROCO
  • Повреждение изделия из-за использования для выполнения задач, отличных от тех, для которых изделие было предназначено
  • Повреждение изделия из-за введения химических веществ, не предназначенных для использования с изделием
  • Повреждение изделия из-за зимнего промерзания или неправильной подготовки к зиме
  • Повреждение изделия из-за использования в условиях экстремальной температуры или давления
  • Повреждение изделия из-за заклинивания или забивания посторонними предметами, с которыми изделие не предназначено.
  • Изделия, работающие должным образом персоналом завода или авторизованным персоналом сервисного центра GROCO
  • Физически поврежденные или измененные продукты
  • Изношенные провода двигателя
  • Товары с отсутствующими или измененными этикетками

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?

Некоторые рекомендации по выбору подходящего материала для вашего применения

Это первая статья из новой серии сообщений в блоге ISM о миниатюрных клапанах и, в частности, о шаровых кранах.

Зачем использовать шаровой кран?
Шаровые краны долговечны, надежны и надежно перекрывают поток даже после длительного простоя. Из-за этого они часто используются в качестве отсечных клапанов для жидкости и газа. Шаровые краны также просты в эксплуатации. Это, а также их доступность в ряде полезных материалов привели к их широкому использованию.



Пластмассовые и металлические корпуса шаровых кранов
Специализированные пластмассы представляют собой полезную альтернативу металлическим шаровым кранам.Пластмассы позволяют клапанам соответствовать требованиям спецификаций, которые металл не может выполнить. Корпуса металлических шаровых кранов также имеют преимущества, с которыми не могут сравниться пластмассы. Правильный выбор материала корпуса шарового крана, будь то металл или пластик, начинается со знания требований к конструкции, конкретных отраслевых норм, номинального давления и совместимости с жидкостями.



Почему пластиковые шаровые краны?

  • Более низкая стоимость
  • Легкий вес
  • Увеличенный срок службы
  • Повышенная коррозионная стойкость
  • Повышенная устойчивость к кавитации
  • Более широкая химическая совместимость

Узнайте больше о различных вариантах миниатюрных и компактных пластиковых шаровых кранов.

Почему металлические шаровые краны?

  • Более высокое давление разрыва
  • Меньшее тепловое расширение
  • Повышенная устойчивость к нагрузкам
  • Повышенная устойчивость к ударным нагрузкам
  • Способен выдерживать более высокие температуры

Когда требования к более высокому давлению и температуре делают металл лучшим выбором для корпуса шарового крана, обычно выбирают латунь и нержавеющую сталь.

Узнайте больше о шаровых кранах и конструкции шаровых кранов.



Из чего сделана латунь?
Латунь представляет собой сплав меди и цинка. Это один из самых мягких металлов, используемых для металлических корпусов шаровых кранов, но этот факт может ввести в заблуждение. Латунные клапаны известны своей долговечностью и имеют более высокие показатели давления, чем все, кроме самых высокотехнологичных пластиков. Латунь также может выдерживать и поглощать больше тепла, чем пластик. Латунь обладает хорошей ковкостью или пластичностью, что делает ее более дешевой и легкой для точного формования, растяжения и формования без разрушения, растрескивания или разрыва.



Какие другие металлы используются в латунных сплавах?
В дополнение к цинку и меди в различные рецепты латуни добавляют различные количества других металлов для улучшения желаемых свойств. К ним относятся формуемость, прочность, коррозионная стойкость и ударная вязкость. Одним из наиболее важных металлов, добавляемых в латунные сплавы, является свинец или заменители свинца, такие как висмут, кремний и селен. Это делает латунь очень легкой для обработки с использованием методов высокоскоростной обработки.

При рассмотрении влияния ингредиентов латунного сплава важно отметить, что результирующие характеристики обычно каким-то образом взаимодействуют. Добавление большего количества одного металла может увеличить прочность латуни, в то же время уменьшив ее обрабатываемость. Полученная латунь будет более дорогой в обработке и модификации. Результатом является широкий выбор типов латуни или медно-цинковых сплавов или рецептов.

Латунь, наиболее часто используемая для изготовления корпусов шаровых кранов, традиционно представляла собой латунь свободной механической обработки (UNS C36000 или CDA 360) или ее бессвинцовый эквивалент.

Узнайте больше о ассортименте латунных шаровых кранов ISM.



Из чего сделана нержавеющая сталь?
Нержавеющая сталь — это общее название категории, данное широкому диапазону железоуглеродистых сплавов, содержащих не менее 10,5% хрома по весу. Добавляя хром в рецепты стали, сталь становится прочнее. Он также становится более устойчивым к коррозии. Как и в случае с латунью, могут быть добавлены небольшие количества других легированных металлов и элементов для улучшения структуры и свойств конкретной нержавеющей стали.

Нержавеющая сталь, наиболее часто используемая для изготовления корпусов шаровых кранов, — это нержавеющая сталь 304 и нержавеющая сталь 316. Тип 304 содержит 18% хрома и 8% никеля, а тип 316 содержит 16% хрома, 10% никеля и 2% молибдена.

Узнайте больше о выборе ISM шаровых кранов из нержавеющей стали.



Свойства корпуса клапана из нержавеющей стали

  • Более дорогой металл
  • Хорошая теплопроводность
  • Номинальное давление до 10 000 фунтов на кв. дюйм
  • Превосходная химическая и коррозионная стойкость
  • Подходит для температур до 1700°F (926.7°С)
  • Сложнее и дороже формовать и формовать

Свойства корпуса клапана из латуни

  • Менее дорогой металл
  • Отличная теплопроводность
  • Номинальное давление до 3000 фунтов на кв. дюйм
  • Хорошая химическая и коррозионная стойкость
  • Подходит для температур ниже 400°F (204,4°C)
  • Гораздо проще и дешевле формовать и формовать



Выбор материала корпуса шарового крана
Как латунь, так и нержавеющая сталь являются важными и полезными материалами для корпусов шаровых кранов.Каждый из них обеспечивает определенные преимущества и оптимальное использование. Специализированные термопласты также стали стандартным надежным материалом для шаровых кранов. Выбор правильного шарового крана для применения означает знание отраслевых требований, условий эксплуатации клапана, среды, которая будет проходить через него, а также затрат как на первоначальную покупку, так и на текущее техническое обслуживание и ремонт.

Узнайте больше о шаровых кранах и различиях между полнопроходными и стандартными шаровыми кранами.


Некоторые полезные часто задаваемые вопросы

Что такое тепловое расширение?
Изменения температуры вызывают расширение или сжатие материалов. Эти изменения размера называются тепловым расширением. Большинство материалов расширяются при нагревании и сжимаются при охлаждении. Скорость изменения различна для каждого материала. Тепловое расширение материала описывается числом, называемым его линейным коэффициентом теплового расширения. Пластмассы обычно расширяются и сжимаются с большей скоростью, чем металлы.

Линейное температурное расширение — онлайн-калькулятор на The Engineering ToolBox

Узнайте больше о расчете и измерении коэффициента линейного теплового расширения пластмасс в SpecialChem.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.

Что такое кавитация?
Поток создает перепад давления на клапане. Быстрые перепады давления на клапанах могут вызвать кавитацию. Кавитация – это быстрое образование и схлопывание пузырьков пара внутри жидкости. Когда это происходит, схлопывание этих крошечных пузырьков пара может привести к эрозии материала клапана и трубы вокруг них. Пластмассы обычно лучше противостоят кавитации, чем металлы. В этом видеоролике Института энергетических технологий IET Университета прикладных наук HSR в Рапперсвиле в Швейцарии дается более подробное объяснение кавитации.



Что означает UNS?
Единая система нумерации металлов и сплавов (UNS) содержит перекрестные ссылки на различные международные системы нумерации для идентификации конкретных металлов. UNS присваивает каждому металлу кодовый номер, состоящий из буквы, за которой следуют пять цифр. Самая последняя версия UNS была опубликована в 2017 году и включает более 5 730 металлов, 12 180 перекрестных ссылок на спецификации и 18 300 торговых наименований.

Металлический сплав Номер UNS Поиск на веб-сайте MatWeb (данные о свойствах материалов).



Что такое пластичность?
Ковкость – это способность металла сопротивляться разрушению или растрескиванию при ударе молотком, прессовании или прокатке. Ковкость измеряется тем, какое давление или сжимающее напряжение может выдержать металл. Молекулы твердых металлов имеют очень правильную структуру кристаллической решетки. Различия в кристаллической структуре каждого металла являются причиной того, что ковкость каждого металла или металлического сплава различна.

Металлические конструкции на веб-сайте Chemguide.



Что раздражает?
Резьбовые соединения из нержавеющей стали могут заклинить. Это называется истиранием или холодной сваркой. Некоторые металлы устойчивы к коррозии, поскольку на их поверхности образуется самовосстанавливающаяся оксидная пленка. Когда наружная и внутренняя резьбы из нержавеющей стали трутся и царапают друг друга, этот скользящий контакт соскребает защитную оксидную пленку, и металлические поверхности без оксидов могут свариться друг с другом.

Раздражающий в Википедии.



Дополнительные показания



Об авторе

Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и Компоненты жидкостных цепей OEM-производителям и дистрибьюторам по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


« Вернуться на главную страницу блога

Запорный клапан из литой нержавеющей стали

Запорный клапан из литой нержавеющей стали | 3monkeez

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве об электронной конфиденциальности, нам необходимо запросить ваше согласие на установку файлов cookie. Узнать больше.

Разрешить файлы cookie

При использовании Scrap-V нет необходимости искать заглушку в раковине, наполненной горячими загрязненными сточными водами.Scrap-V — это прочный и долговечный поворотный затвор, совместимый со всей линейкой ScrapTrap. Он доступен из нержавеющей стали марки 304 или 316.

Код продукта:

  • Лом-V (нержавеющая сталь марки 304)
  • Лом-В-316 (нержавеющая сталь марки 316)

Технические данные

Для этого продукта нет прикрепленных файлов.

Особенности и преимущества:

  • Эргономичная ручка индивидуальной конструкции
  • Подходит для резьбы/соединения BSP 50 мм
  • Подходит для использования с ЛАМ-S-50, ЛОМ-S-50-316, ЛОМ-S-90, ЛОМ-S-90-316, ЛОМ-S и ЛОМ-S316.
  • В наличии и доступен для немедленной доставки

Сопутствующие товары

Полная направляющая для запорного водяного клапана

Тревор Вудс | Последнее обновление: 1 августа 2020 г.

У вас будет несколько разных типов запорных клапанов, которые регулируют поток воды в вашем доме.И может быть сложно сказать, что контролирует каждый клапан и как он работает.

Наш путеводитель проведет вас через главный запорный клапан воды, до клапанов арматуры и всего, что между ними. Вдаваться в подробности, например, для чего используются клапаны, из чего они сделаны и где вы их найдете внутри и снаружи вашего дома.

Как работают запорные клапаны для воды?

Водозапорные клапаны предназначены для перекрытия потока воды . В результате запорный клапан может изолировать сантехнику от остальной сантехники в вашем доме или удерживать воду до тех пор, пока она вам не понадобится.Думайте об этом как о разнице между запорным клапаном для вашего туалета, который обычно открыт, и вашим наружным нагрудником для шланга, который обычно закрыт.

Запорная арматура с колесиком или другая многооборотная арматура работает за счет вращения рукоятки. Поворот рукоятки по часовой стрелке затянет шток клапана внутри и заблокирует затвор ЗАКРЫТО или прижмет резиновую прокладку к седлу, чтобы ограничить поток воды. В качестве альтернативы, поворот против часовой стрелки ОТКРЫТ клапан и позволит воде пройти через клапан.

Шаровые краны или четвертьоборотные клапаны управляются с помощью ручки на штоке клапана, которая поворачивает стальной шар с отверстием внутри для управления потоком воды. Если ручка находится на одной линии с корпусом клапана, клапан ОТКРЫТ и вода течет через отверстие в стальном шаре. И наоборот, когда ручка поворачивается перпендикулярно клапану, стальной шарик закручивается и ОСТАНАВЛИВАЕТ поток воды.

По нашему опыту, четвертьоборотные клапаны дороже многооборотных, но, как правило, более надежны.В то время как многооборотные клапаны дешевле, они, как правило, требуют технического обслуживания, чтобы обеспечить отсутствие утечек и правильное функционирование.

Какие виды водозапорных клапанов существуют?

Водозапорные клапаны обычно бывают двух конфигураций: прямой и угловой .

Прямые запорные клапаны ориентированы так, что вход и выход клапана совмещены и направлены в одном направлении . Обычно вы найдете прямые запорные клапаны на длинных участках водопроводных труб и там, где водопровод проходит через пол, чтобы подавать воду к сантехническому прибору.

Угловые запорные клапаны расположены так, что вход и выход клапана расположены под углом 90° . Вы найдете угловые запорные клапаны на стиральной машине или там, где водопроводные трубы выходят из стены.

Как запорные клапаны подключаются к водопроводу?

То, как вы подсоединяете запорные клапаны к водопроводу, зависит от материала, из которого изготовлены ваши трубы.

В водопроводных линиях PEX можно использовать запорные клапаны с шипами, которые обжимаются на месте с помощью специального обжимного кольца и инструмента.Они также могут использовать нажимные фитинги (также известные как Sharkbite), которые прикусывают и сжимают уплотнительное кольцо, создавая водонепроницаемое уплотнение. Компрессионные фитинги также можно найти на водопроводах PEX, которые устанавливаются с помощью некоторых основных ручных инструментов.

Подающие линии из меди позволяют использовать те же запорные клапаны, что и PEX, с добавлением фитингов под пайку/приварку. Пайка меди — отличный метод установки, но требует дополнительных сантехнических инструментов и расходных материалов. Вы можете ознакомиться с нашим руководством по пайке меди здесь.

Труба из хлорированного поливинилхлорида

или CPVC представляет собой прочный и гибкий сантехнический материал. Запорные клапаны на водопроводных линиях из ХПВХ обычно имеют резьбу, нажимное соединение или цементируются растворителем на месте.

В старых домах с трубами из оцинкованной стали водозапорные клапаны привинчиваются к секциям труб с резьбой.

Из чего сделаны запорные клапаны для воды?

Самый популярный материал для гидрозапорной арматуры – латунь .Латунь является предпочтительным материалом из-за его долговечности и надежности в бытовых водопроводных системах. Вы можете найти латунные запорные клапаны по всему дому.

Водопроводные линии низкого давления, используемые в системах обратного осмоса, льдогенераторах, аквариумах и гидропонных установках, обычно имеют запорные клапаны, изготовленные из пластика или полипропилена .

Где найти запорные клапаны?

Поиск запорных клапанов для воды может привести к путанице. Индивидуальные запорные клапаны обычно находятся под или за приборами и приборами в вашем доме .Эти клапаны удобно расположены рядом с кранами и приборами, что упрощает ремонт или замену этих сантехнических приборов.

Где я могу найти отключение основного водоснабжения?

Внутри вашего дома

Внутри вашего дома главный запорный клапан воды обычно располагается вдоль внешней стены, выходящей на вашу улицу . В домах с подвалами можно проследить линии распределения воды до главного запорного клапана на внешней стене или до механической зоны для легкого доступа.Если у вас нет подвала, главный водяной клапан может быть скрыт за панелью доступа.

Панель доступа к сантехнике

Обеспечивает легкий доступ ко всем типам скрытых сантехнических клапанов.

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

27.03.2022 00:08 по Гринвичу

Важно знать, где находится ваш главный запорный клапан на тот случай, если вам нужно отключить воду для ремонта водопровода или в вашем районе возникнут проблемы с водоснабжением.Кроме того, в некоторых страховых планах есть положения, требующие от вас отключить воду в вашем доме, если вы уезжаете в отпуск более чем на 48 часов. Это хорошая идея, чтобы проверить мелкий шрифт вашего полиса страхования жилья, прежде чем отправиться в отпуск!

Ваш главный запорный клапан воды будет иметь либо многооборотную, либо четвертьоборотную рукоятку. Оба клапана работают одинаково хорошо, но клапаны с рычажной рукояткой легче увидеть, если клапан ОТКРЫТ или ЗАКРЫТ .

Вне вашего дома

За пределами вашего дома есть еще одно перекрытие по водомеру или бордюру вашей собственности.Некоторым основным водяным клапанам требуются специальные инструменты для поворота этого клапана в ВЫКЛ и ВКЛ . Это отключение лучше оставить профессионалам для эксплуатации и ремонта.

Защити свой дом!

Полезно знать, где находится перекрытие наружной водопроводной сети на случай чрезвычайной ситуации. Отключение воды снаружи вашего дома может быть лучшим вариантом, когда вы имеете дело с замерзшими или лопнувшими трубами.

Какой тип запорного клапана для воды мне нужен?

Тип запорного клапана для воды, который вам нужен, зависит от многих факторов.Все запорные клапаны предназначены для остановки потока воды, но не все клапаны одинаковы. Закрытие клапана, которое лучше всего соответствует вашим потребностям, будет основано на размере ватерлинии, типе прибора, который он обслуживает, и как клапан работает .

Например, запорный клапан для вашего унитаза будет полностью отличаться от клапана для вашей стиральной машины. Один клапан будет меньше и сконструирован таким образом, чтобы его можно было быстро соединить с линией подачи туалета. В то время как другой будет намного больше и оснащен гасителями ударов для предотвращения пагубных последствий гидравлического удара.

Общие типы запорных клапанов для воды

Запорные клапаны подачи

Запорная арматура подачи воды предназначена для регулирования подачи воды к индивидуальным бытовым сантехническим приборам . Эти клапаны расположены рядом с арматурой, они служат, поскольку водопровод входит в комнату через пол или стену. Вы найдете запорные клапаны в шкафу под раковиной или спрятаны за унитазом.

Индивидуальные запорные вентили позволяют легко изолировать прибор для ремонта, не нарушая подачу воды в остальную часть дома.Не все приборы должны иметь запорные краны подачи, но их очень удобно иметь на каждом сантехническом приборе.

Прямой запорный клапан SharkBite

Устанавливается за секунды!

Запорный клапан не требует специальных инструментов, пайки, обжима или клея. Просто нажмите, чтобы создать водонепроницаемое уплотнение.

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

27.03.2022 00:08 по Гринвичу

Поддоны, запорные краны и услуги по обслуживанию газонов

В эту категорию входят все ваши наружные водопроводные краны .Наружные нагрудники для шланга поставляются в комплекте с ручкой отключения и носиком с резьбой для подключения садового шланга. Эти наружные водопроводные краны удобно обеспечивают подачу воды за пределами вашего дома для выполнения работ на открытом воздухе или просто для разбрызгивания.

Нагрудники для шлангов бывают разных конфигураций и размеров. Каждый из них предназначен для прохождения через наружные стены разной толщины, а некоторые даже предотвращают замерзание и разрыв труб.

Frost Free Sillcock

Устанавливается за секунды!

Подводной кран SharkBite Push-To-Connect Anti-Siphon с защитой от замерзания имеет 1/2? входное отверстие, совместимое с трубами из меди, PEX, CPVC или PE-RT и 3/4? выход МГТ.

Клапан поставляется со встроенным монтажным фланцем для крепления к монтажной поверхности. Существует также встроенная система предотвращения обратного потока воздушного зазора для предотвращения любого потенциального обратного сифонирования.

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

27.03.2022 03:05 по Гринвичу

Клапаны для стиральных машин

Запорные клапаны для стиральных машин и стиральных машин подключаются к вашим приборам с помощью гибкого шланга.Некоторые модели будут оснащены выпускной коробкой, оснащенной сливом и защитой от ударов, чтобы защитить ваши трубы от гидравлического удара.

Дренажные клапаны

Сливные клапаны устанавливаются на водонагреватели и бойлеры для очистки и обслуживания. Вы также можете найти дренажные клапаны на газонах и в разбрызгивателях, чтобы эти водопроводные линии можно было продуть и подготовить к зиме. Хотя дренажные клапаны проводят большую часть своего срока службы в закрытом состоянии, их следует регулярно проверять, чтобы обеспечить их правильную работу.

Сменный сливной клапан водонагревателя

Полнопроходной шаровой кран с большим отверстием для более быстрого слива и меньшего количества засоров.

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

27.03.2022 10:48 по Гринвичу

Специальные запорные клапаны

Это подстановочные знаки водного мира. К специальным запорным клапанам относятся клапаны предотвращения обратного потока , редукционные клапаны, обратные клапаны и зональные клапаны , используемые в водяных системах отопления.

Ремонт и замену специальных клапанов лучше доверить профессионалам. Специализированные водопроводные клапаны играют важную роль в вашей водопроводной системе, а неправильно установленные клапаны могут привести к перекрестному загрязнению системы водоснабжения или повреждению других приборов в вашем доме.

Узел вакуумного прерывателя давления

Проверенная временем конструкция, обеспечивающая долгие годы беспрецедентной службы в опасных условиях обратного сифонирования, делает этот клапан предпочтительным для профессиональных ландшафтных подрядчиков.

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

27.03.2022 00:18 по Гринвичу

Заключение

Возьмите под контроль поток воды в вашем доме, научившись определять и управлять различными типами перекрытий воды. Удивительно, как маленький кусочек латуни может повлиять на функционирование и здоровье вашего дома!

Не стоит недооценивать значение ваших сантехнических клапанов.Чтобы убедиться, что запорный клапан работает должным образом, его необходимо регулярно проверять. Это поможет вам сделать небольшой ремонт сантехники или спасти дом в случае аварийной ситуации, когда лопнет труба.

Подарите своим сантехническим запорным клапанам немного любви!

Счастливого сантехника!

Тревор Вудс является основателем Plumb University® и начал работать в сфере сантехники и строительства в 1997 году. С тех пор его миссия состоит в том, чтобы сделать ремонт и техническое обслуживание сантехники простым для всех.И с каждым годом он продолжает помогать большему количеству людей в установке, уходе и устранении неполадок.

Рекомендуемое чтение

Запорные клапаны

: четвертьоборотные против. Compression

Эта запись была опубликована 19 июля 2019 года автором Korey.

Нет ничего более отягчающего, чем страдать от наводнения и повреждения водой из-за сломанных труб, не говоря уже о стоимости ремонта, которая может быть огромной в промышленных условиях. Вот почему так важно, чтобы вы знали, где находятся ваши запорные клапаны, до того, как произойдет аварийная ситуация с сантехникой.В этом посте мы рассмотрим, что такое запорные клапаны, где вы их найдете, а также различия между компрессионными клапанами и четвертьоборотными клапанами.

Что такое запорный клапан и где он находится?

Отсечные клапаны — это то, что следует из названия — клапаны, перекрывающие поток в системе трубопроводов. Имеется главный запорный вентиль, а также запорная арматура возле светильников. Главный запорный клапан остановит поток воды, поступающей из водопровода. Главный запорный вентиль обычно находится снаружи здания, на первом этаже (или в подвалах для тех зданий, где он есть), и, как правило, в кратчайшей точке от водопровода до здания.

Некоторые светильники имеют собственный запорный клапан. Их можно использовать для остановки потока воды к определенному приспособлению, а не ко всему зданию. Вы найдете запорные клапаны на приспособлениях, включая раковины, туалеты и стиральные машины.

      • Раковины – Запорный клапан для раковин обычно находится в тумбе под раковиной. Если есть утечка в кране или трубе раковины, отключение этого клапана остановит поток воды в раковину.
      • Туалет – Эти запорные клапаны расположены на стене за туалетом.
      • Стиральная машина — За стиральной машиной есть два клапана, а иногда и рычаг в промышленных условиях, которые можно отключить, чтобы перекрыть поток воды.

Компрессионные и четвертьоборотные запорные клапаны

Запорные клапаны бывают двух основных типов: клапан сжатия и клапан на четверть оборота. Давайте посмотрим на оба и на то, как они работают.

Компрессионные клапаны

Компрессионные клапаны, иногда называемые многооборотными клапанами, обычно представляют собой шаровые клапаны. Вы включаете или выключаете этот клапан несколькими оборотами. Он работает с помощью компрессионной шайбы, расположенной на конце штока клапана, которая регулирует поток воды через клапан. При повороте штока шайба прижимается к внутреннему седлу и образует уплотнение.

Четвертьоборотные клапаны

После компрессионного клапана появились четвертьоборотные запорные клапаны.Они используют конфигурацию шарового клапана. Вам нужно всего лишь повернуть его на четверть оборота, чтобы включить и выключить.

Различия между компрессионными и четвертьоборотными клапанами

Как узнать, какой запорный клапан использовать? Ответ на этот вопрос часто зависит от того, кого вы спросите. Хотя компрессионные и четвертьоборотные клапаны имеют сходство в использовании, существует ряд различий, которые следует учитывать.

      • Стоимость – Компрессионные клапаны дешевле, чем четвертьоборотные клапаны.Как правило, четвертьоборотные клапаны стоят примерно на доллар или около того больше, чем компрессионные клапаны.
      • Ремонт – Если четвертьоборотный запорный клапан выходит из строя и начинает протекать, его необходимо заменить. С другой стороны, компрессионные запорные клапаны часто поддаются ремонту. Когда компрессионная шайба со временем изнашивается, ее можно довольно легко заменить. Кроме того, при необходимости можно заменить уплотнение в клапане, которое помогает предотвратить возникновение утечек вокруг штока. Еще проще, некоторые типы утечек можно устранить, просто затянув гайку уплотнения клапана.В то время как ремонт компрессионного клапана довольно прост, некоторые сантехники предпочитают просто заменить клапан, поскольку он недорог и гарантирует, что любые другие старые и изношенные детали не скоро выйдут из строя.
      • Долговечность – Простая конструкция четвертьоборотных клапанов с меньшим количеством деталей делает этот тип клапана более долговечным, чем компрессионные клапаны. Однако есть и другие аспекты, в том числе качество сборки и других конструкционных материалов, которые могут снизить долговечность запорных клапанов на четверть оборота.Это означает, что если вы собираетесь их использовать, вы должны убедиться, что покупаете высококачественные. Внутренняя часть клапана должна быть металлической, а не пластиковой.
      • Простота использования – Как следует из названия, четвертьоборотным клапанам требуется только четверть оборота для их работы. Они также легко читаются. По положению ручек вы узнаете, выключены они или включены.

Продление срока службы запорной арматуры

Тип клапана, который вы используете, является важным решением.Не забывайте выбирать клапаны высокого качества. При использовании этих запорных клапанов всегда следите за тем, чтобы они были установлены правильно, оставлялись полностью открытыми и не затягивались слишком сильно, когда это необходимо.

Добавить комментарий

Ваш адрес email не будет опубликован.
