Запорная арматура для водопровода: установка, замена, ГОСТ

Вода жизненно необходима для любого человека. Но, если раньше достаточно было поселиться около водоема, то теперь, в условиях современной цивилизации, человечество не может обходиться без централизованной системы доставки воды — водопровода. В свою очередь, водопровод может быть очень сложной системой, поэтому для его функционирования нужны дополнительные регулирующие элементы в виде трубопроводной арматуры.

Если производится монтаж водопровода для дома, то достаточно использовать арматуру с максимальным давлением 0,6 МПа, а при установке противопожарных трубопроводов следует применять устройства со способностью выдерживать давление 0,9 МПа.

Запорная арматура для водопровода используется на всем протяжении системы водоснабжения, начиная от промышленных очистных сооружений, и заканчивая отдельно взятой квартирой или домом. Существуют общие характеристики, которыми должны обладать элементы водопроводной арматуры:

  • наличие антикоррозийного покрытия, препятствующего образованию ржавчины;
  • способность выдерживать необходимое давление и температуру;
  • высокая пропускная способность элементов арматуры.

Водопроводная арматура может быть выполнена из разных материалов: стали, чугуна, бронзы, латуни или пластмассы.

Выбор отдельных устройств зависит от функций, которые будут ими выполняться и от условий эксплуатации.

К примеру, если производится монтаж водопровода для дома, то достаточно использовать арматуру с максимальным давлением 0,6 МПа, а при установке противопожарных трубопроводов следует применять устройства со способностью выдерживать давление 0,9 МПа.

Запорная арматура — это устройства, главным назначением которых является перекрытие отдельных участков водопроводной системы. Среди таких элементов различают задвижки, клапаны, затворы, краны и вентили.

Использование водопроводных клапанов

Обратные водопроводные клапаны используют на участках с большим давлением и высокой температурой, например, на магистралях водоснабжения.

Главное назначение устройств такого типа — это предотвращение возможных аварий или уменьшение их последствий. К примеру, предохранительные клапаны срабатывают, когда в системе превышается максимально допустимое давление. Снижение давления в данном случае происходит путем выброса избытка воды. Предохранительные клапаны обладают высокой надежностью, при этом их конструкция довольно проста, поэтому они смогли завоевать большую популярность на рынке.

Обратные клапаны выполняют другую задачу — они пропускают воду только в одну сторону, и при возникновении аварии блокируют ее обратное движение. Чаще всего такие клапаны используют на участках с большим давлением и высокой температурой, например, на магистралях водоснабжения. Конструкция обратных клапанов позволяет им срабатывать под действием напора воды без дополнительных приспособлений — они являются полностью автоматическими.

Клапаны могут различаться по своим размерам и техническим характеристикам. В зависимости от диаметров сечения труб могут применяться устройства с диаметральным диапазоном от 6 мм до 1200 мм. Давление воды в трубопроводе бывает различным на разных участках, и клапаны способны действовать в диапазоне от 1,6 МПа до 42 МПа условного давления.

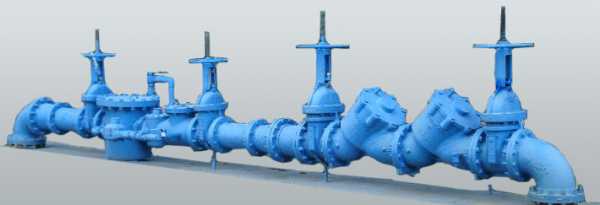

Применение задвижек и затворов

Там, где по трубам идет поток горячей воды, лучше использовать стальные задвижки, так как они более устойчивы к перепадам температур.

Данная водопроводная арматура не является автоматической и рассчитана на участие человека. Задвижки используются для полного перекрытия какого-либо участка водопровода для проведения монтажа, ремонтных работ или профилактики. Перекрытие происходит путем перемещения запирающего элемента перпендикулярно потоку воды. Такие устройства должны быть рассчитаны на высокое давление и обладать дополнительным запасом прочности.

Для трубопроводов с холодной водой чаще используются чугунные клиновые задвижки, а там, где по трубам идет поток горячей воды, лучше использовать стальные задвижки, так как они более устойчивы к перепадам температур. Чтобы продлить эксплуатационный период таких устройств, профессионалы советуют применять задвижки из нержавеющей стали или со специальным антикоррозийным покрытием.

Дисковые затворы применяются они, в основном, на участках водопровода с большим диаметром труб и низким давлением.

Задвижки применяются на трубопроводах с диаметром сечения от 15 мм до 2000 мм и рабочим давлением среды до 25 МПа. Такая арматура довольно надежна и проста в конструкции, однако имеет свои недостатки. В частности, подобные устройства требуют довольно много времени на открытие или закрытие запирающего элемента.

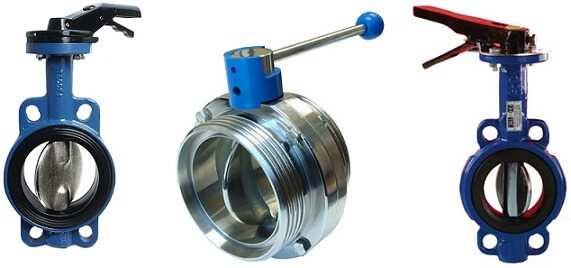

Не менее популярным типом запорной арматуры являются дисковые затворы. Запорный элемент таких устройств представляет из себя диск, который вращается вокруг своей оси перпендикулярно движению потока воды. Часто дисковые затворы называют заслонками. Применяются они, в основном, на участках водопровода с большим диаметром труб и низким давлением, так как данная водопроводная арматура обладает невысокими (по сравнению с задвижками) показателями герметичности

Особенности применения кранов и вентилей

Спомощью вентиля можно регулировать поток воды, а не только перекрывать его.

Основное отличие данных типов водопроводной арматуры заключается в том, что они могут использоваться не только для перекрытия потока воды, но и для его регулирования. Размеры таких устройств могут быть самыми разными в зависимости от того, где они будут использоваться. На магистральных водопроводах, которые состоят из труб с большим диаметром, чаще используются шаровые краны (КШ), рассчитанные на высокое давление. У таких кранов есть только два рабочих положения: открытое и закрытое.

Среди кранов различают следующие типы, в зависимости от направления потока воды:

  • проходные, когда направление потока не меняется;
  • угловые, когда направление потока меняется на 90 градусов;
  • трехходовые, когда кран имеет один входной и два выходных канала (пример, смеситель).

Управление потоком воды происходит с помощью затвора (пробки), который можно повернуть на 90 градусов — и тогда поток будет перекрыт, или на меньший градус — тогда поток можно регулировать. Сам затвор может быть в виде шара, конуса или цилиндра. В данный момент наибольшее распространение получили шаровые краны. Они применяются практически на всех участках систем водоснабжения или канализации: от магистральных водопроводов до систем внутри квартир и частных домов.

Отличительная особенность вентилей заключается в том, что запирающий или регулирующий элемент располагается параллельно оси потока воды. Вентиль может в виде пластины, диска или клина. Запорный элемент также может быть разной формы, поэтому выделяют тарельчатые и игольчатые вентили.

Наиболее широко вентили используются в водопроводных системах с низким давлением, в квартирах и частных домах. Это обусловлено тем, что с помощью вентиля можно регулировать поток воды, а не только перекрывать его.

Таким образом, водопроводная запорная арматура является незаменимой при постройке любой системы водоснабжения, теплоснабжения или канализации. Однако, при выборе того или иного типа устройств нужно четко понимать, какие задачи будут выполняться и в каких условиях. Важно знать технические характеристики трубопровода и следовать ГОСТу при выборе водопроводной арматуры.

experttrub.ru

Арматура системы водоснабжения

Арматура системы водоснабжения

Мы настолько привыкли к такому благу цивилизации, как горячая вода, что уже не задумываемся, откуда она берется. В городской квартире для этого достаточно просто открыть кран. А как же быть в загородном доме, коттедже? Ведь там, в отличие от квартиры, никто не нагревает для нас воду. Это придется делать самим. Однако и в этом случае сложного ничего нет. Надо только предусмотреть где, как, а главное, от чего будет нагреваться вода — разные способы нагрева ведут к различиям в используемой арматуре.

В этой статье мы рассмотрим лишь устройства косвенного нагрева, питающиеся от котла или электричества, и трубопроводную арматуру, необходимую для подвода воды от источника к потребителю, т.е. к нам с вами. Систему, представленную на схеме ниже, можно условно разделить на несколько частей: подача холодной воды до бойлера, горячей — от бойлера к потребителю, подача холодной воды потребителю. Циркуляции воды не происходит.





Шаровые краны

Своим названием и хорошими характеристиками кран обязан конструкции — внутри него находится шарик (как правило, из латуни) со сквозным каналом. Когда его направление совпадает с осью трубы — пропускная способность максимальна. При повороте шарика (с помощью штока и рукоятки) на 90° — кран закрывается.

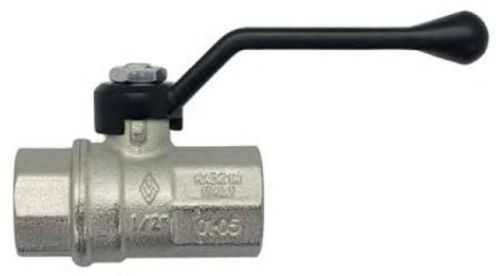

Шаровой кран с ручкой «рычаг»

Почему лучше выбрать именно этот кран, а не задвижку или обыкновенный вентиль? Потому что он меньше задвижки, и на его рабочих поверхностях, в отличие от различных вентилей, при длительной работе в агрессивных средах (как наша вода) не возникают соляные отложения. У шаровых кранов высокая степень герметичности, долгий срок службы (в частности, из-за отсутствия резиновых прокладок), и ими удобно пользоваться. Шаровые краны выдерживают давление порядка 5 бар, максимальную температуру +90 градусов Цельсия и не требуют технического обслуживания.

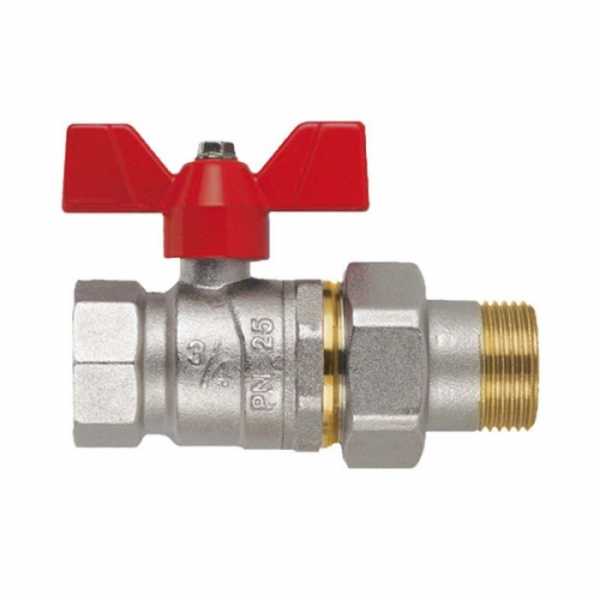

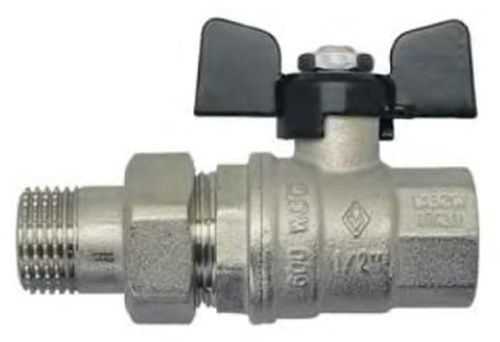

Шаровой кран с ручкой «бабочка»

В процессе эксплуатации шаровой кран должен находиться только в полностью открытом или полностью закрытом положении. Использование его в качестве регулирующего устройства недопустимо, так как это приведет к быстрому износу.

У шарового крана несколько типов ручек. Название зависит от того, на что ручка похожа, к примеру на бабочку, рычаг и т.п. Для коттеджа лучше выбирать кран, изготовленный из латуни (например, марки J1C59-1). Он также может быть хромированным.

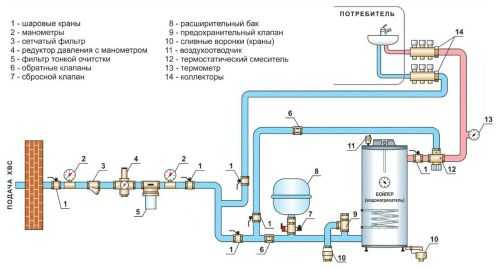

Схема горячего водоснабжения с обозначением основных узлов

Есть еще один маленький, но весьма важный нюанс — шаровые краны обязательно ставят на входе (в этом случае их называют вводными) холодного водоснабжения, чтобы обесточить всю систему в случае необходимости. На трубе они располагаются в любом положении, в местах, удобных для использования. Количество кранов зависит от поставленного оборудования. Так, из-за необходимости периодически заменять фильтр очистки, чтобы не разбирать систему полностью, кран ставят до и после фильтра (см. схему). Однако в этом случае возможно использование различных видов задвижек и заслонок.





Манометр

Большинство отечественных и импортных манометров изготавливают в соответствии с общепринятыми стандартами, поэтому манометры различных марок способны заменять друг друга. Различие лишь в цене прибора. Шкала прибора ограничена б барами, количество делений зависит от максимального значения. Но для рядового потребителя это особой роли не играет. При выборе манометра нужно знать лишь резьбу штуцера, чтобы не возникли проблемы с установкой.

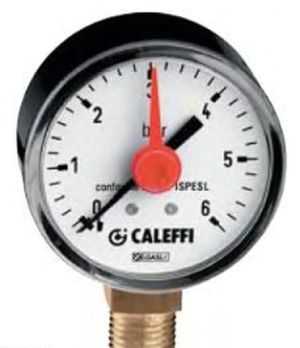

Манометр

Если манометр монтируют на трубу, следует продумать удобное расположение прибора, принимая также во внимание диаметр корпуса. Манометры ставят до и после фильтра, чтобы по разности показаний приборов узнать, засорен он или нет. Но возможно и опустить один манометр, если на редукторе давления, который ставят после фильтра, манометр уже имеется.

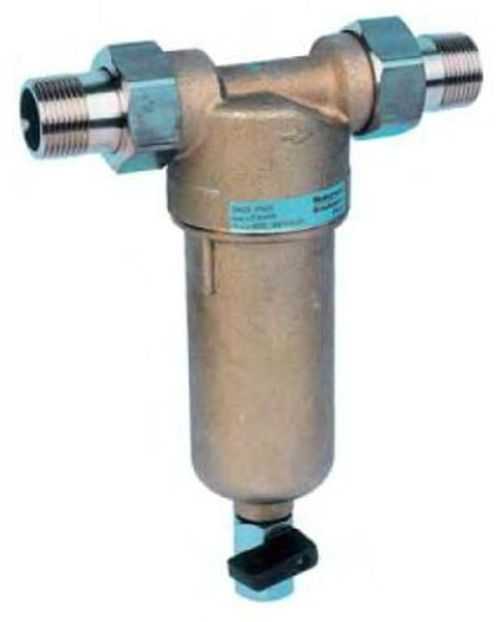

Сетчатый фильтр и фильтр тонкой очистки

Любые посторонние примеси в воде могут повредить не только трубы, но и арматуру, установленную на них. Засоренный кран начинает со временем капать, что приводит к потере до 150 л воды в месяц. Из-за протечек возникает гниль, появляются бактерии, начинается коррозия. Возможен даже разрыв системы. И всему виной жесткая, то есть содержащая известь, вода. Если вам кажется, что ваша вода идеальна, обратите внимание на плитку в ванной или душевую кабину — известняковые отложения на них прямо говорят об обратном.

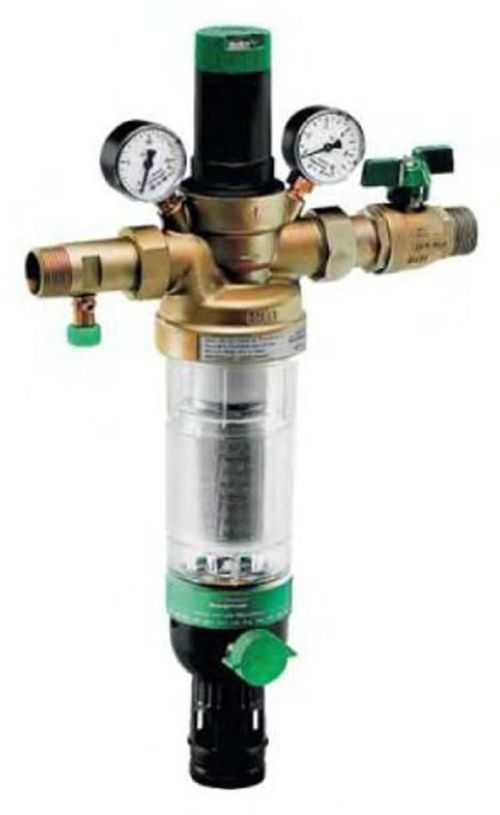

Фильтр с функцией обратной промывки

Для очистки воды вводят фильтры. Например, обыкновенный механический фильтр грубой очистки избавит воду от песчинок, мелких осколков труб, окалины и других механических частиц. У некоторых фильтров имеется функция обратной промывки, т.е. они самоочищаются во время работы, что продлевает срок их службы. Обычно корпус делают из латуни, в состав которой входит цинк. В процессе работы возможно вымывание частиц цинка с внутренней поверхности прибора. Чтобы это предотвратить, лучше использовать фильтры из латуни, стойкой к дезоцинкованию (DZR-латунь). Такой материал гарантирует длительный срок эксплуатации.

Комбинированный водоразборный узел

Как правило, производители делают комбинированный водоразборный узел, объединяющий манометр, фильтр с обратной промывкой, редукционный клапан и запорный вентиль. Следует оговориться, что на питьевую воду также ставят фильтры тонкой очистки, задерживающие более мелкие частицы. Угольные фильтры способны очищать воду даже от микробов.



Редукционный клапан

Это устройство в случае бросков давления воды (приблизительно до 30% от номинала) понижает его до заданного уровня. Большинство редукционных клапанов исходно настроено на давление 3 бара. Чтобы изменить его, пользуются регулировочным винтом. Внутри прибора имеется мембрана, реагирующая на колебания давления в системе, и пружина, их компенсирующая. Редукционный клапан довольно громкий прибор, но некоторые производители особой формой редуктора добиваются уменьшения шума, связанного с его работой.

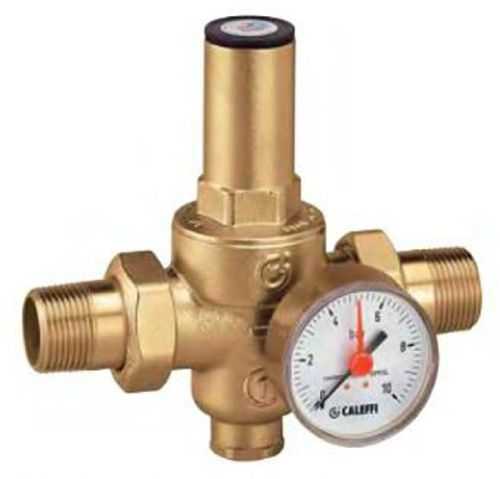

Редукционный клапан с манометром

Корпус клапана обычно латунный, иногда хромированный для продления срока службы. Некоторые выпускаются в сборе со специальными устройствами, к примеру, с манометром. Рабочая температура редуктора — до + 80 градусов Цельсия, а максимальное давление на выходе — порядка 6 бар. Это давление, которое способен выдержать бойлер (водонагреватель). Редуктор устанавливают на входе холодной воды в систему. Если подвод воды осуществляют не централизованно, а от скважины и давление не превышает 5 бар, то его можно не ставить.



Обратный клапан

Представляет собой небольшую «трубку» с затвором внутри, позволяющим воде течь только в одном направлении. Принцип действия обратного клапана можно сравнить с работой двери на пружине, которая пропускает человека, толкающего ее, только в одну сторону, а потом тут же закрывается.

Обратный клапан

Ставят их перед расширительным баком и перед термостатическим смесителем. Рабочая температура клапана — до 110 градусов Цельсия.







Сбросной клапан и расширительный бак (или гидробак)

Вода, нагреваясь в бойлере (водонагревателе), расширяется и увеличивается в объеме на 10-15%. Эту жидкость нужно куда-то убирать, чтобы давление в нагревательном приборе не превысило своего максимального значения 6 бар. Именно поэтому необходим расширительный бак. Его устанавливают на трубу, подающую холодную воду. Максимальные значения рабочего давления — 10 бар, а температуры — 99 градусов Цельсия.

Расширительный бак

В гидробаке имеются две полости — для жидкости и для воздуха, разделенные резиновой мембраной. При нагреве давление повышается, избыток воды поднимает мембрану в расширительном баке, сжимая воздух и занимая больший объем, то есть часть воды уходит в гидробак, что препятствует дальнейшему росту давления. При снижении давления в сети бак выдает в систему дополнительный объем жидкости, препятствуя дальнейшему уменьшению давления. Объем бака должен соответствовать 5% объема водонагревателя (бойлера).

Сбросной клапан

Как правило, это баки на 5-30 литров. В верхней части гидробака предусмотрен ниппель, куда при необходимости вкручивают временно манометр для контроля давления или устройство для подкачки воздуха. До расширительного бака ставят сбросной клапан, или, как его еще называют, сбросник. Он не только понижает давление, выливая «лишнюю» воду, но и упрощает проблему снятия гибробака, например в случае его повреждения, — не надо разбирать всю систему. Сбросной клапан соединяют с канализацией либо напрямую, либо через сливную воронку (кран). Запрещено ставить любую арматуру между клапаном и расширительным баком. Сбросник запломбирован, его нельзя разбирать или пытаться регулировать. Это разрешается делать только специалисту.

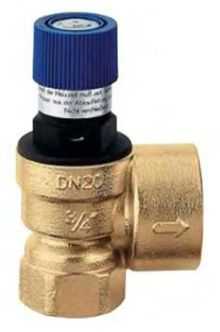

Предохранительный клапан

Разницы между сбросным и предохранительным клапанами практически не существует. Оба прибора устанавливают перед расширительным баком и применяют для противодавления воды в трубах. Размер сбросного отверстия на один шаг больше, чем у присоединительного. Это необходимо для быстрого избавления от «лишней» воды. Пружину, находящуюся внутри клапана, делают из никелевой стали. Сам клапан лучше выбирать латунный. Его максимальная рабочая температура — 90 градусов Цельсия.

Предохранительный клапан

Выпускное давление, предусмотренное при изготовлении, от 1,5 до 6 бар. Запрессовкой предохранительной крышки клапан защищен от перенастройки установленного значения, — ее невозможно сделать, не нарушив целостность крышки. Если давление в трубе резко повышается и растет температура, клапан открывается, и вода сливается либо в воронку, либо в канализацию, тем самым выравнивая давление. Когда в системе есть какое-то нарушение, предохранительный клапан может подкапывать.

Предохранительный сбросной клапан

Но ничего страшного в этом нет. Насторожиться и искать причину следует лишь в том случае, если он начинает течь. Предохранительный клапан монтируют в любом положении на трубе в непосредственной близости от котла. Согласно правилам Ростехнадзора, запрещается устанавливать любую отсечную арматуру между клапаном и бойлером (водонагревателем).



Воздухоотводчик

Воздух в системах ведет к преждевременной коррозии материалов трубы и арматуры, вызывает шумы и создает воздушные пробки, препятствующие правильному течению воды и снижающие теплоотдачу. Его выпускают воздухоотводчиками как вручную (кран Маевского), так и автоматически. Конструкция воздухоотводчика, выпускающего только воздух, но не воду, очень проста. Внутри латунного корпуса свободно перемещается полый пластиковый поплавок, соединенный с золотником. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера, установленного в латунной крышке. Колпачок предохраняет воздушный канал от пыли и грязи, а также позволяет перекрывать воздухоотводчик при аварийных ситуациях и при монтажных работах.

Воздухоотводчик

Для демонтажа воздухоотводчика без опорожнения системы рекомендуется разместить перед ним отсекающий клапан. В его латунном корпусе расположен золотник, удерживаемый в верхнем положении пружиной. При установке воздухоотводчика в верхнюю резьбу отсекающего клапана золотник клапана открывается. Навинчивать воздухоотводчик следует рожковым ключом за шестигранник корпуса, расположенный под колбой. Нельзя зажимать его за колбу корпуса трубным рычажным ключом (КТР). Конструкция диктует вертикальный монтаж, иначе поплавок не будет работать. Воздухоотводчик устанавливают на водонагреватель (бойлер) — это, как правило, кран Маевского. У него максимальное давление срабатывания от 4 до 6 бар, а рабочая температура до 120 градусов Цельсия.



Термостатический смеситель

Температура воды, подаваемой от водонагревателя (бойлера), должна обязательно быть выше 75 градусов Цельсия, чтобы убить все болезнетворные микроорганизмы (легионеллы), содержащиеся в воде. Избежать ожогов в этом случае помогает термостатический смеситель. Он объединяет потоки горячей и холодной воды — и к потребителю поступает вода заданной температуры.

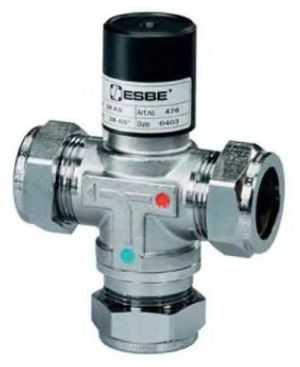

Термостатический смеситель

Термостаты могут быть уже настроены на определенное значение заводом-производителем или иметь диапазон регулировки (по запросу от 25 до 48 либо от 35 до 65 градусов Цельсия). От случайной переустановки защищает крышка. Прибор монтируют в любое положение. Корпус — хромированная латунь. Максимальный расход воды зависит от выбранной модели.



Термометр

Его ставят на трубу подачи горячей воды после термостатического смесителя. С его помощью регулируют температуру воды, которая идет к потребителю. Но его можно исключить из данной схемы, если термостат уже имеет автоматическую настройку, либо термометр закреплен на его корпусе. Существует несколько видов этих приборов, но в нашей схеме используются только механические. Другие термометры применять здесь просто нерационально.

Механические, или биметаллические, термометры работают на основе принципа изменения величины биметаллической спирали (ленты, пружины). При увеличении температуры пружина раскручивается (или скручивается) в зависимости от разности коэффициента теплового расширения металлов, из которых она сделана. Внутренний конец пружины прикреплен к корпусу, а ко второму ее концу приварена стрелка, которая отклоняется пропорционально изменению температуры. В зависимости от типа присоединения штока к корпусу термометры делятся на тыльные (осевые) и радиальные. Корпус термометра делают из хромированной или нержавеющей стали. Материал штока — латунь или нержавеющая сталь.



Коллекторы

Коллекторы, несмотря на свое название, ничего не собирают, а распределяют воду от основного трубопровода к потребителям. Их делают из специальной пищевой латуни, абсолютно безопасной для человека. Количество отводов обычно от 2 до 12, но бывает и больше — это зависит от размеров дома и его насыщенности отопительным и сантехническим оборудованием. Чтобы давление воды в коллекторе было постоянным, диаметр выходных отверстий приблизительно в три раза меньше диаметра входного. Чем длиннее коллектор и чем меньше его сечение, тем заметнее будут потери давления и разница в расходе.

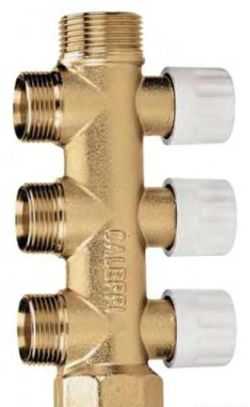

Коллектор

Обычно ставят коллекторы на три четверти при малом числе потребителей. Если приборов, для которых подводят воду, много, то лучше поставить дюймовые. Диапазон рабочей температуры составляет от 5 до 100 градусов Цельсия, а рабочее давление — порядка 10 бар.

Так выглядит коллекторный узел в хорошем домике с подвалом, гаражом, бассейном, несколькими туалетами и ванными комнатами









Что бы еще почитать?

remstd.ru

Водопроводная арматура



Водопроводная арматура устанавливается на сетях и коммуникациях, занимающихся перегонкой жидкостных материалов от резервуара до места назначения. Она служит для включения/отключения, а также регулировки напора жидкости в зависимости от требований ситуации. Выражаясь простым языком, к данному типу механизмов можно отнести любые краны и клапаны, которые устанавливаются на трубах и служат для начала или прекращения подачи воды.




Устройство данного агрегата очень простое. Внутри трубки имеется специальный поворотный механизм, который позволяет изменять сечение внутренней поверхности, по которой протекает жидкость. От этого зависит возможность прохождения жидкости, а также ее напор. Для управления механизмом служит специальный рычаг, который может быть произвольной формы в зависимости от модели крана.



Функциональное назначение арматуры






Водопроводная запорная арматура выполняет функции, которые понятны из ее названия. Она «запирает» жидкость внутри трубы и препятствует ее дальнейшему прохождению. Но при необходимости кран можно открыть, и вещество продолжит свой путь до места назначения. Данные механизмы изготавливаются из различных материалов, которые способны длительное время сопротивляться разрушающему воздействию жидкостей, которые они пропускают через себя. Среди них встречается не только вода, но и различные химические растворы и смеси, которые принимают участие в технологическом процессе производства.



Преимущества и недостатки разных видов арматуры






Результатом опытов стало появление нового вида механизмов. Водопроводная пластиковая арматура, по сути, является вечным материалом. Она не разрушается и не деформируется под воздействием воды, не чувствительна к высоким и низким температурам и не боится внешнего воздействия на изгиб. Единственно, в чем она уступает металлу - это механическая прочность. Но если специально не пытаться повредить ее острым предметом, с ней ничего не случится, и всякого рода утечки не будут допущены.

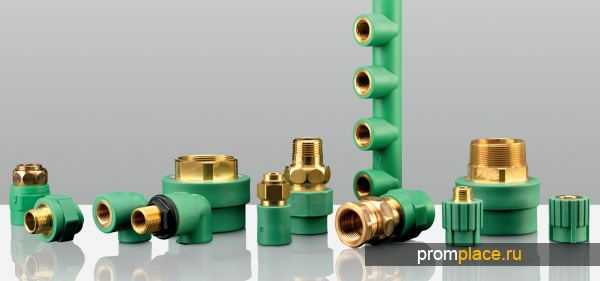

Арматура для пластиковых водопроводных труб используется также пластиковая. Она лучше подходит для соединения, к тому же если собирать коммуникации из разных материалов получится ситуация, что на разных участках будет неодинаковый износ. Это может негативно сказаться на свойствах системы. Пластиковая арматура не имеет резьбы. Она просто надевается на трубу, а затем герметично запаивается при помощи специального инструмента.







Такой стык можно будет нарушить только специально и с применение грубой силы. Под воздействием внешних факторов он никогда не разрушится. Арматура для металлических труб также должна быть из металла. Она в отличие от пластиковой модели имеет резьбу и накручивается на трубу. В этом случае герметичность будет намного хуже, поэтому используется специальный шнур, прокладка или силиконовый герметик.


Раскрутить такой стык не составит труда, если только он не заржавеет под воздействием времени. Но под влиянием природных факторов он также не может быть нарушен. Арматура для металлопластиковых труб должна выбираться в зависимости от ситуации. В принципе тут хорошо подойдут оба варианта, так что лучше всего руководствоваться удобством использования и располагаемым бюджетом на сборку системы.



Качество превыше всего






Расширение ассортимента поможет привлечь новых клиентов, что приведет к увеличению влияния на рынке и росту прибыли. В производственном процессе используется самое современное высокоточное оборудование, которое снижает процент брака практически до нулевой отметки.



Высокий контроль качества и использование лучшего сырья также играют позитивную роль в деле производства арматуры для водопроводов. Что касается ценовой политики, то она тоже подчиняется законам рынка, поэтому стоимость конкурентных деталей находится практически на одном уровне.

promplace.ru

По какому принципу работает запорная арматура для воды и ее компоненты

Содержание статьи

Водопроводная арматура необходима для нормального функционирования инженерной сети. В зависимости от предназначения, водопроводная арматура может быть запорной, регулирующей, предохранительной и водоразборной.

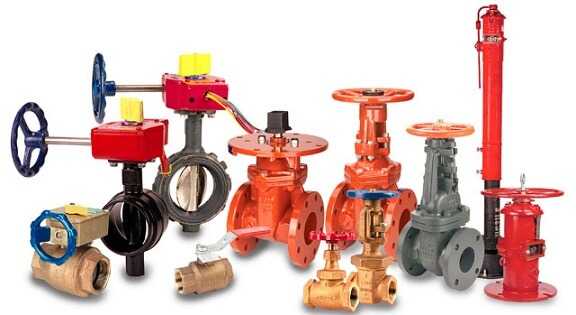

Запорная арматура для воды

Запорная арматура водопроводной сети включает задвижки, краны и вентили, при помощи которых выполняется запуск или перекрытие потока рабочей жидкости, а также изменение его скорости.

Вернуться к содержанию ↑

Конструкция и принцип действия задвижки

Задвижка – это запорная арматура водопроводная, что устанавливается в наружных сетях. Она может прекращать подачу воды или отключать только определенные участки системы при необходимости. Принцип действия задвижки состоит в изменении площади сечения труб, вследствие чего меняется расход жидкости.

В зависимости от способа управления выделяют такие задвижки:

  • Ручные;
  • С электроприводом.

Открытие и закрытие задвижек вручную требует значительных усилий, особенно в случае использования фитингов для труб большого диаметра, поэтому применяют устройства с электроприводом на корпусе.

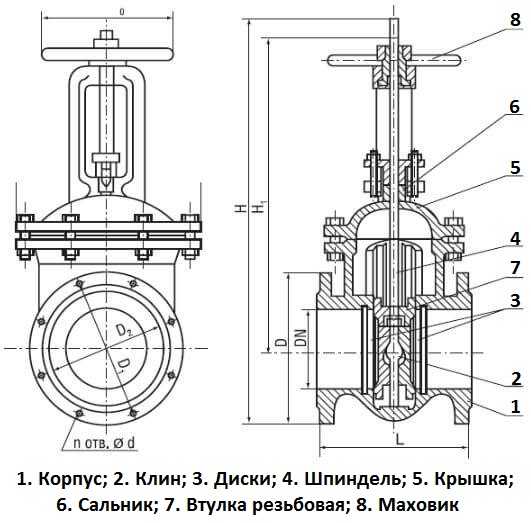

Конструкция ручной задвижки

Конструкция ручной задвижки состоит из таких основных элементов:

  • Корпус;
  • Клин;
  • Диски;
  • Шпиндель;
  • Крышка;
  • Сальник;
  • Втулка резьбовая;
  • Маховик.

Модели с электроприводом дополнительно оборудуются электрическим приводом. Принцип действия задвижки с электроприводом состоит в повороте диска по внешнему дистанционному сигналу.

В зависимости от требований окружающей среды и перекрываемого давления, электроприводы могут быть двух типов:

  • С возвратной пружиной;
  • Без возвратной пружины.

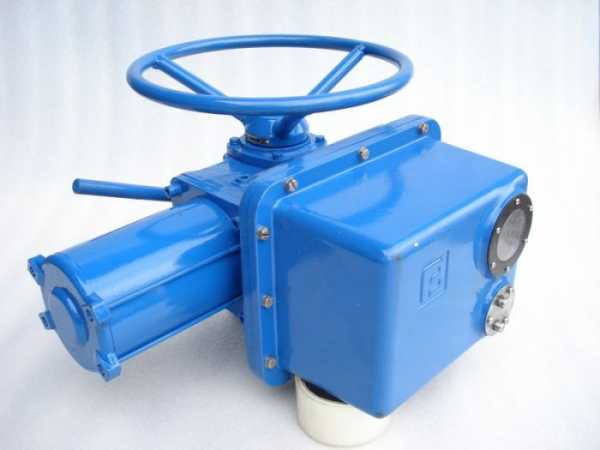

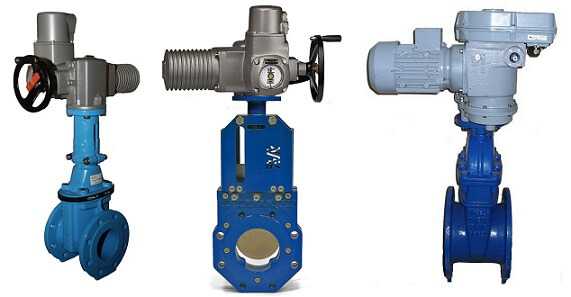

Задвижки с электроприводом

Вернуться к содержанию ↑

Вентили для системы водоснабжения

Для снижения давления на отдельных участках водопровода используют регулирующие вентили. Его конструкция выполнена в виде клапана и состоит из таких элементов:

  • Корпус;
  • Два патрубка;
  • Шпиндель;
  • Затвор;
  • Крышка;
  • Сальник.

Клапаны создают частичную либо полную герметизацию труб, и таким образом являются идеальным регулирующим устройством, запорная функция которого отходит на второй план.

В зависимости от типа соединения вентили (клапаны) бывают таких типов:

  • Фланцевые;
  • Штуцерные;
  • Муфтовые;
  • Сварочные.

Затворные вентили

Затворные вентили обладают такими достоинствами:

  • Широкий диапазон рабочей температуры;
  • Герметичность перекрытия;
  • Возможность производить ремонт;
  • Отсутствие гидравлических ударов при открытии.

К числу недостатков необходимо зачислить довольно высокое гидравлическое сопротивление и наличие застойных зон в проточной части. В качестве альтернативы вентилями могут использоваться шаровые краны.

Вернуться к содержанию ↑

Как работают шаровые краны

Запорная арматура, представленная шаровым краном, является важным элементом любой водопроводной системы. Материалом для производства шаровых кранов для водопроводных труб является высококачественная латунь. Принцип действия состоит в перекрытии движения жидкости с помощью специального запирающего элемента в форме шара. Такая запорная арматура обладает рядом преимуществ:

  • Легкость открытия и закрытия;
  • Повышенная прочность и надежность;
  • Компактность;
  • Стойкость к коррозии;
  • Низкая цена;
  • Небольшой вес;
  • Длительный срок эксплуатации.

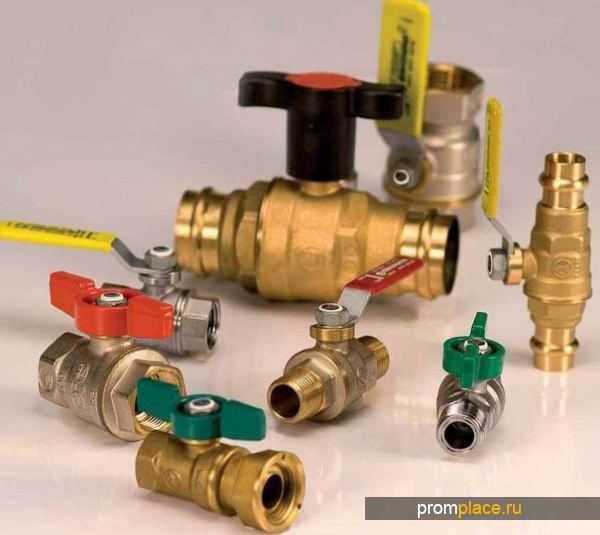

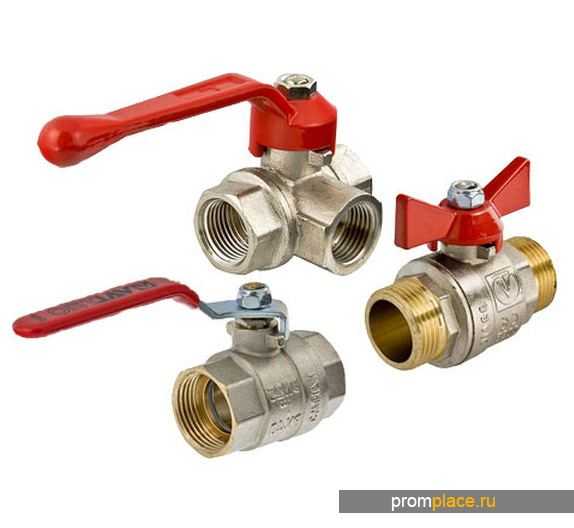

Шаровые краны

Шаровые краны имеют два положения – открыто и закрыто, поэтому использование их в качестве регулятора потока является невозможным. Однако они являются самым прогрессивным запорным устройством из известных на сегодняшний день.

В зависимости от типа присоединения к трубопроводу различают такие виды шаровых кранов:

  • Фланцевые;
  • Резьбовые;
  • Под приварку.

Самым надежным соединением шарового крана является сварка. Такие краны могут использоваться даже при подземном размещении трубопровода или в условиях окружения водой. Однако они имеют недостатки в виде невозможности осуществления ремонта и трудоемкого процесса замены в случае необходимости. Именно поэтому в условиях благоприятной рабочей среды они более часто заменяются на резьбовые или фланцевые.

Вернуться к содержанию ↑

Виды и функции водоразборной арматуры

Водоразборная арматура используется для защиты сантехнического оборудования от изменений параметров, а также для контроля подачи воды. Если запорная арматура используется для труб и наружных коммуникаций, то водоразборная присутствует в каждом доме. Требования к изготовлению устройств, выбору материала, а также классификация установлены ГОСТ 19681-94. Таким образом, водоразборная арматура включает такие устройства:

  • Краны, подающие воду;
  • Смесители холодной и горячей воды;
  • Поплавковые клапаны унитазов.

Водоразборная арматура

Однако последний тип устройств относится к водосливным и регулируется отдельным нормативным документом — ГОСТ 23289-94. Водосливная арматура используется для вывода переработанной воды из труб в канализацию через сантехнические приборы. Водосливная арматура включает такие устройства:

  • Сифоны;
  • Сливные устройства унитазов;
  • Отводы;
  • Выпуски;
  • Гофру.
Вернуться к содержанию ↑

Запорная арматура

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

2.6. Арматура для водопроводной сети.

Арматура ВВП по назначению классифицируется следующим образом:

1) водоразборная арматура;

2) запорная;

3) регулировочная;

4) предохранительная < См. рекламные проспекты >.

Водоразборная арматура устанавливается у санитарных приборов для разбора воды, умывания, промывки приборов и других целей. Это: краны водоразборные, туалетные, смесительные, банные, питьевые фонтанчики, лабораторные, писсуарные, поливочные, пожарные, смывные, поплавковые клапаны смывных бачков.

По конструкции краны различают: вентильного, пробочного и поплавкового типов.

Конструкция крана вентильного типа < рисунок >.

Конструкция крана пробочного типа.

Кран имеет коническую тщательно притертую пробку с отверстием для протока воды. Мотет создавать гидравлические удары. Поэтому применяется при давлении меньше 1атмосферы. Их также применяют , когда надо быстро получить воду (бани, прачечные) .

Конструкция крана поплавкового типа < рисунок >.

В заключение рассмотрения водоразборной арматуры - некоторые сведения для проектирования водопроводной сети:

высота установки водоразборной арматуры от пола:

водоразборные краны у раковин и моек - 1.1 м;

туалетные краны - 1 м;

краны-смесители для моек, умывальников - 1 м;

краны- смесители для душей - 1.2 м;

краны-смесители для ванн - 0.75 м;

душевые сетки - 2.15÷2.35 м;

пожарные краны - 1.35 м.

Запорная арматура. < Cм. рекламные листы >

Применяется для отключения отдельных участков сети. Сюда относятся запорные вентили, задвижки, обратные клапаны.

В качестве запорной арматуры, согласно СНиП II 30 - 76 следует принимать вентили. Задвижки могут устанавливаться на трубах диаметром 50 мм и более. Допускается при обосновании и вентили диаметром 50÷65 мм. Достоинство задвижек - малые сопротивления, недостаток - неплотность при засорении.

Запорные вентили изготавливаются муфтовыми (с условным проходом 15÷80 мм) и фланцевыми (с условным проходом 25÷200 мм). Обратные клапаны, как известно, предназначены для пропуска воды в одном направлении. Различают тарельчатые или подъемные и обратные клапаны-заслонки.

Регулировочная арматура предназначена для регулирования расхода воды, давления в сети, для поддержания постоянства давления перед приборами. Это: регулировочные вентили, регуляторы давления.

Регулировочные вентили обычно устраиваются на подводках нижних этажей высотных зданий для уменьшения свободного напора перед водоразборной арматурой. По конструкции - обычные запорные вентили, иногда без маховика.

Регуляторы давления автоматически поддерживают постоянное пониженное давление. Их применение перед питьевыми фонтанчиками, а также при Н > 60 м.

Предохранительная арматура представлена в ВВП предохранительными клапанами, которые не допускают повышения давления в сети свыше определенной величины. По конструкции бывают пружинные и рычажные клапаны.

Лекции № 4, 5.

Проектирование системы холодного водопровода.

2.7. Состав и объем проекта.

Графическая часть проекта должна включать:

    • Генплан участка М 1 : 500 (1 : 1000) со всеми зданиями, сооружениями, дорогами, сетями водопровода, канализации и теплофикации с расстановкой колодцев и указанием диаметров труб < см. пример на рисунке 1 >;

    • План типового этажа М 1:100 со всем санитарно-техническим оборудованием, указанием стояков, внутриквартирных разводок и отводных труб < см. пример на рисунке 2 >.

    • План подвала или технического этажа (чердака) с сетями водопровода и канализации, указанием арматуры и оборудования < см. пример на рисунке 3,4 >.

    • Совмещенную аксонометрическую схему холодного и горячего водопроводов М 1 : 100 с вводами и водомерным узлом < см. рисуок 5,6 >.

    • Аксонометрическую схему группы канализационных стояков с выпуском М 1:100.

    • Продольный профиль дворовой канализационной сети.

    • Спецификации материалов и арматуры на один стояк холодного и горячего водопроводов и один стояк канализации (рекомендуется размещать в пояснительной записке).

Графическая часть проекта должна быть выполнена в соответствии с гостами Единой системы конструкторской документации.

На аксонометрических схемах водопровода необходимо показать всю арматуру, на схеме канализационного стояка указать все фасонные части, приборы и отводящие трубопроводы.

studfiles.net

Запорная арматура водопроводная, ее виды для водопроводных систем

Запорная арматура водопроводная и ее типовые представители

Для начала, перечислим устройства, которые относятся к запорно-регулирующим устройствам и являются стандартными представителями подобной арматуры.

  1. Вентиль-узел. Служит регулирующей функцией, которая делает возможным полную герметизацию пропускного отверстия, путем его перекрытия запорным элементом.
  2. Задвижка-узел. Обеспечивает запорные функции, за счет герметизации в корпусе пропускного отверстия благодаря дисковому затвору.
  3. Кран-узел. Обеспечивает запорные и регулирующие функции, осуществляя герметизацию пропускного отверстия благодаря элементу в виде тела вращения.

Давайте разберемся с конструкцией каждого устройства и рассмотрим их преимущества.

Конструкцию вентиля чаще всего используют для регулировки потока, а запорную функцию можно назвать вторичной. Она проста, и напоминает Т-образный тройник, в котором поршень размещается в вертикальном участке, перемещается вдоль оси, а сквозь верхнюю планку проходит водопровод. Сдвигая вниз запорный элемент можно добиться частичную или полную герметизацию пропускного водопровода. Запорные элементы могут смещаться от движения штока поршня, который управляется рычагом или вентилем. Вентиль в свою очередь, можно назвать наилучшим управляющим устройством. Он способен изменить с высокой точностью характеристики трубопровода.

В отличии от конструкции вентиля, конструкция задвижки используют только для герметизации трубопровода.  Она выполняет функцию запора, а вот регулировка потока с ее помощью не возможна.  В этой конструкции используют пластину или клин. Схема работы проста: нужно сдвинуть рычаг, поднять или опустить клин или пластину, перекрывающую внутренний диаметр трубы. Она оправдана в случае, когда нужно перекрыть поток воды очень быстро. По сути, это устройство не годится для повседневного использования, а применяется как аварийный запорный элемент.

Конструкция крана включает в себя литой корпус (чугун, латунь) и запорно-регулирующей элемент, представленный в виде тела вращения. В этом теле проделано специальное отверстие, ось которого может совпадать или не совпадать с направлением движения жидкости. Если совпадает, кран не препятствует движению воды, если нет – наоборот. Подобную арматуру применяют для включения и отключения потока в точке потребления.

Стандартная установка водопроводной арматуры. Нюансы при монтаже

Монтаж арматуры на водопровод осуществляют разными способами, в зависимости от того нужно сделать ремонт устройства или его быструю замену.

Применяют две технологии. Первая - сборка узла на резьбовую пару (поджимают контргайкой). Вторая - сборка узла на фланцевое соединение (фиксируют болтами). Эти два типа зависят от трубопровода, причем первый применяют для водоводов низкого и среднего давления (от 1 до 100 атмосфер), а второй для высокого (более ста атмосфер).

Резьбовой монтаж выглядит следующим образом: на резьбовые сгоны труб накручивают контргайки, после чего сгоны вкручивают в корпус запорного устройства. Место монтажа нужно уплотнить специальной лентой или паклей (органический уплотнитель). После того, как трубы будут вкручены, между торцом корпуса и контргайкой накручивают дополнительный слой специального уплотнителя.

Фланцевый монтаж применяют только тогда, когда на торцах трубы и корпуса будут установлены особые кольца. При этом, их необходимо закласть в корпус еще на этапе проектирования устройства. Фланцевое кольцо монтируют на торец трубы дуговой сваркой. Когда фланцы будут обустроены, между ними и трубой устанавливают специальную уплотнительную прокладку и затягивают фланцы монтажными болтами. Аналогичную операцию проделывают с другой стороны. Этот монтаж достаточно простой. Операция, обеспечивает герметичное и высокопрочное соединение корпуса арматуры и трубы.

ogodom.ru

Запорная арматура для водоснабжения

   Запорная арматура для водоснабжения используется в тех же целях, что и другие виды запорных устройств. Ее главное назначение - качественное перекрытие всего трубопровода или его отдельных участков.

   Механизмы, перекрывающие движение воды, необходимы, поскольку помогают предотвращать крупные аварии, отключая опасные участки, перенаправляя потоки, изменяя давление технологической среды в системе.

Области применения запорной арматуры для водопровода

   Водопроводная запорная арматура устанавливается на трубопроводах бытового назначения, по которым подается и отводится вода, на всем их протяжении, от очистных сооружений, до каждого частного дома или квартиры, торговой точки, предприятия, учреждения.
Кроме того, запорные водопроводные устройства необходимы при транспортировке технологических не вязких жидкостей, и на промышленных объектах, использующих такие вещества в своей деятельности. Устанавливают запорную арматуру для водоснабжения на заводах минеральных вод, как на участках по добыче, так и на линиях разлива.
Различия механизмов для бытовых и промышленных нужд состоят в диаметре их сечения и возможности работы при определенном давлении жидкости в системе. Для водоснабжения в домах, квартирах используют арматуру, выдерживающую давление до 0,6 Мпа. Если монтируются противопожарные трубопроводы, необходимы приборы, способные выдержать до 0,9 МПа.

Технические характеристики водопроводной запорной арматуры

   Запорная арматура для водопровода обязательно должна обладать такими качествами, как:
· устойчивость к образованию коррозии;
· способность пропускать необходимое количество воды;
· возможность выдерживать установленное стандартами давление технологической среды и заданные температурные показатели
С целью достижения заданных норм и требований производители изготавливают запорные устройства для установки на водопроводных системах из следующих материалов:
1. Сталь;
2. Латунь;
3. Чугун

      Все детали имеют специальное антикоррозийное покрытие внутренних стенок корпуса и самих запоров, надежно защищающее от появления ржавчины.

   Важной характеристикой запорных механизмов является также способ их установки на трубопровод. Существуют три основных варианта монтажа:
· при помощи фланцев;
· резьбовое сечение;
· для приварки
При выборе необходимых запорных элементов следует обращать внимание на условия, в которых они будут эксплуатироваться, и заданные параметры прохождения технологической среды (давление, температура, скорость потока).

Типы запорной арматуры для водоснабжения

   Выделяются пять типов водопроводной запорной арматуры, различающиеся по своему функциональному назначению:
1. Клапаны;
2. Вентили;
3. Краны;
4. Затворы;
5. Задвижки

Действие клапанов

 Клапаны подразделяются на прямые и обратные. Их назначение - предотвратить аварийные ситуации или снизить их негативные последствия для всей системы водопровода. Клапаны прямого действия, которые имеют еще одно название - предохранительные, способны реагировать на изменение показателей давления потока. При повышении допустимых значений клапан автоматически срабатывает, происходит сбрасывание избыточной жидкости.
Клапаны обратного действия обеспечивают движение потока только в заданном направлении и предупреждают его обратное прохождение. Особо важное значение имеют данные запорные устройства на магистральных трубопроводах, где среда проходит под высоким давлением и с большой скоростью. Конструкция клапанов довольно проста, функционирует автоматически, не требуя вмешательства человека. Клапаны производятся с диаметрами от 6 миллиметров до 1200-от, способны выдерживать давление от 1,6 до 42 МПа.

Особенности использования вентилей и кранов

Краны и вентили относятся к запорной арматуре для водопроводов, при помощи которой регулируется напор среды в системе или полностью перекрывается ее прохождение. Конструкция данных устройств предусматривает наличие так называемой "пробки" - особого затвора. Когда он поворачивается под прямым углом, ход воды перекрывается, если угол поворота меньше - изменяется напор.
Затворы изготавливаются трех видов: шар, конус, цилиндр. Наиболее распространенными являются шаровые краны, которые устанавливаются как на магистральных водопроводах с высоким давлением, так и на трубах коммуникаций в квартирах, домах.
Вентили чаще всего используют как регулирующую запорную арматуру для водоснабжения. Конструктивно они отличаются от кранов тем, что запорный элемент, пластинчатый, дисковый или клиновый, расположен параллельно оси прохождения жидкости. При изменении его положения, поток может уменьшаться или увеличиваться.

Функции задвижек и затворов

Задвижки и затворы приводятся в действие механически, путем перемещения (поворота) запора перпендикулярно направлению движения среды. Они применяются в основном на магистральных трубопроводах, способны выдерживать воздействие высокого давления и повышенной температуры воды. Подробная информация о технических характеристиках затворов и задвижек на этой странице.
На трубах холодного водоснабжения чаще всего устанавливаются клиновые задвижки из чугуна. Для горячего водоснабжения рекомендуется применять стальные запорные механизмы, которые более устойчивы к высоким температурным показателям. Для продления срока эксплуатации деталей используется нержавеющая сталь, которая не испытывает воздействия коррозийных процессов.
На трубы с большим диаметром чаще всего монтируются дисковые затворы, которые еще называют заслонками. Принцип их функционирования заключается в повороте диска (запорного элемента) вокруг своей оси перпендикулярно прохождению воды.



admiralzavod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
