Закладные конструкции – Рекомендации Рекомендации по проектированию стальных закладных деталей для железобетонных конструкций

Закладная конструкция — это… Что такое Закладная конструкция?


Закладная конструкция

3.9 Закладная конструкция (закладной элемент — относится к строительной и технологической частям) — деталь или сборочная единица, неразъемно встраиваемая в строительные конструкции (швеллер, уголок, гильза, патрубок, плита с гильзами, короба с песочным затвором, подвесные потолочные конструкции и т.п.) или в технологические и инженерные аппараты и трубопроводы (бобышки, гильзы, штуцеры, отборные устройства, карманы, расширители, фланцевые соединения, ответные фланцы, переходные патрубки и т.п.).

3.4 закладная конструкция (закладной элемент): Деталь или сборочная единица, неразъемно встраиваемая в строительные конструкции (швеллер, уголок, гильза, патрубок, плита с гильзами, короба с песочным затвором, подвесные потолочные конструкции и т.п.) или в технологические аппараты и трубопроводы (бобышки, штуцера, карманы и гильзы для прибора и т.п.).

[СП 77.13330.2011, приложение 3]

6.2.15. ЗАКЛАДНАЯ КОНСТРУКЦИЯ

(Закладная деталь)

Деталь или сборочная единица, неразъемно встраиваемые в строительные конструкции (швеллер, уголок, гильза, патрубок, плита с гильзами, короба с песочным затвором, подвесные потолочные конструкции и т.п.) или в технологические аппараты и трубопроводы (бобышки, штуцера, карманы и гильзы для прибора и т.п.)

title=»Системы автоматизации»

Смотри также родственные термины:

3.5 закладная конструкция (закладной элемент) : Деталь или сборочная единица, неразъемно встраиваемая в строительные конструкции (по СП 77.13330.2011, приложение 3).

Примечание — В качестве детали или сборочной единицы могут выступать швеллер, уголок, гильза, потолочный подвес и др.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • закладная деталь в железобетоне
  • закладная конструкция (закладной элемент)

Смотреть что такое «Закладная конструкция» в других словарях:

  • закладная конструкция (закладной элемент) — 3.5 закладная конструкция (закладной элемент) : Деталь или сборочная единица, неразъемно встраиваемая в строительные конструкции (по СП 77.13330.2011, приложение 3). Примечание В качестве детали или сборочной единицы могут выступать швеллер,… …   Словарь-справочник терминов нормативно-технической документации

  • Конструкция закладная — (закладной элемент, закладное изделие) – деталь или сборочная единица, неразъемно встраиваемые в строительные конструкции (швеллер, уголок, гильза, патрубок, плита с гильзами, короба с песочным затвором, подвесные потолочные конструкции и т …   Энциклопедия терминов, определений и пояснений строительных материалов

  • сборная кабельная конструкция — сборные кабельные конструкции Конструкции, поставляемые промышленными предприятиями стойки кабельные, полки, подвесы и др. [РМ 14 177 05] В производственных помещениях и кабельных сооружениях применяют различные конструкции для прокладки кабелей… …   Справочник технического переводчика

  • РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85 — Терминология РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85: 4.2. АВТОМАТИЗАЦИЯ 1. Внедрение автоматических средств для реализации процессов СТИСО 2382/1 Определения термина из разных документов:… …   Словарь-справочник терминов нормативно-технической документации

  • СТО 11233753-001-2006: Системы автоматизации. Монтаж и наладка — Терминология СТО 11233753 001 2006: Системы автоматизации. Монтаж и наладка: Вспомогательная линия трубная проводка, посредством которой: а) подводятся к импульсным линиям защитные жидкости или газы, создающие в них встречные потоки для… …   Словарь-справочник терминов нормативно-технической документации

  • СТО НОСТРОЙ 2.15.10-2011: Инженерные сети зданий и сооружений внутренние. Системы охранно-пожарной сигнализации, системы оповещения и управления эвакуацией, системы контроля управления доступом, системы охранные телевизионные. Монтажные, пусконаладочные работы и сдача в эксплуатацию — Терминология СТО НОСТРОЙ 2.15.10 2011: Инженерные сети зданий и сооружений внутренние. Системы охранно пожарной сигнализации, системы оповещения и управления эвакуацией, системы контроля управления доступом, системы охранные телевизионные.… …   Словарь-справочник терминов нормативно-технической документации

  • СТО НОСТРОЙ 2.15.8-2011: Инженерные сети зданий и сооружений внутренние. Устройство систем локального управления. Монтаж, испытания и наладка. Требования, правила и методы контроля — Терминология СТО НОСТРОЙ 2.15.8 2011: Инженерные сети зданий и сооружений внутренние. Устройство систем локального управления. Монтаж, испытания и наладка. Требования, правила и методы контроля: 3.1 автоматизированная система (АС) : Система,… …   Словарь-справочник терминов нормативно-технической документации

  • ЗАКОН ОБ ОБРАЩАЮЩИХСЯ ДОКУМЕНТАХ — NEGOTIABLE INSTRUMENTS LAWЭто закон, относящийся к обращающимся документам, дважды подвергавшийся кодификации с целью достижения большего единообразия для различных штатов. Начиная с 1897 г. первоначальный Единый закон об обращающихся документах… …   Энциклопедия банковского дела и финансов

  • СТО НОСТРОЙ 2.7.55-2011: Плиты покрытий и перекрытий сборные железобетонные с предварительно напряженной арматурой для пролетов до 7,2 м. Технические требования к монтажу и контролю их выполнения — Терминология СТО НОСТРОЙ 2.7.55 2011: Плиты покрытий и перекрытий сборные железобетонные с предварительно напряженной арматурой для пролетов до 7,2 м. Технические требования к монтажу и контролю их выполнения: 3.1 балка : Конструктивный элемент,… …   Словарь-справочник терминов нормативно-технической документации

  • Виды арматуры — Термины рубрики: Виды арматуры Анкерная арматура Анкеровка арматуры Арматура Арматура А3, сталь 35гс Арматура …   Энциклопедия терминов, определений и пояснений строительных материалов

normative_reference_dictionary.academic.ru

Закладные конструкции

Закладные конструкции

Использование закладных конструкций на современных промышленных объектах имеет большое значение для обеспечения надлежащего контроля параметров технологических процессов. На закладные конструкции устанавливаются отборные устройства давления, расходомеры и датчики уровня, запорная арматура. Особенность монтажа такого приспособления в трубопровод состоит в том, что приваренный элемент не вступает во внутреннюю часть промышленных коммуникаций – благодаря этому рабочая среда транспортируется без каких-либо препятствий, и в месте отбора не образуются завихрения.

Независимо от объекта, на который устанавливается закладная конструкция (обычно трубопровод или резервуар), монтаж осуществляется сварочным методом. Одно из ключевых условий при этом – соответствие материала приспособления материалу объекта установки. Так как закладные конструкции в большинстве случаев являются составными элементами автоматизированных систем регулирования и контроля, установка их производится в соответствии с заранее разработанной проектной документацией.

Как правило, закладная конструкция снабжена заглушкой, что позволяет предохранить трубопровод от загрязнений. Также это техническое решение дает возможность защитить и штуцер – его резьба будет неподверженной механическим повреждениям.

У использования заглушек есть и другое преимущество – это выполнение гидравлических испытаний без отборных устройств. Необходимо отметить также, что закладные конструкции должны быть смонтированы до того, как технологическое оборудование будет подвергнуто гидравлическим испытаниям. Когда монтаж завершен, конструкция должна быть опрессована так же, как и технологическое оборудование на котором она установлена.

Чертеж закладной конструкции – это строительное задание для проектировщиков и организаций, занимающихся изготовлением и монтажом технологических трубопроводов и оборудования. Согласно такой документации поставщики осуществляют изготовление м монтаж закладных конструкций, после чего на них могут быть установлены приборы и средства автоматизации. Проверка соответствия смонтированной закладной конструкции существующим нормативным требованиям производится с использованием стандартных измерительных инструментов – уровней, рулеток, линеек, а также специализированного оборудования при небольших размерах устройств.

Камеры на закладных конструкциях выполняются согласно чертежам проектов. Камеры устанавливаются последовательно после проведения выверки, скрепление производится посредством болтов. Как правило, закладная конструкция снабжается рядом фланцевых соединений. В технологических трубопроводах вваривается закладная оправка, на фланце закрепляется бобышка или сальник, также с фланцами. Методы могут различаться по используемому типу фиксации.

Закладная конструкция необходима и для того, чтобы установить термопреобразователь. Данное устройство монтируется с соблюдением таких требований, как исполнение в соответствии с параметрами и свойствами как рабочей среды, так и внешних условий. До установки датчика проверяется электрическая цепь и надежность изолирующего материала. Кроме того, в зависимости от материала изготовления и поперечного сечения трубопровода может изменяться размещение датчика на закладной конструкции. Здесь же определяется целесообразность использования расширителей. Закладные конструкции в трубопроводах являются основным средством для установки измерительного оборудования.

pkf-konros.ru

Закладная конструкция — Большая Энциклопедия Нефти и Газа, статья, страница 1

Закладная конструкция

Cтраница 1


Закладные конструкции для установки отборных устройств давления, расхода и уровня должны заканчиваться запорной ар-ушурой. Привариваемые к трубопроводам пиуцера, как правило, не должны выступать внуфь трубопровода во избежание образования завихрений у мест отборов.  [2]

Закладные конструкции устанавливают на резервуарах путем сварки. Материал ЗК должен соответствовать материалу резервуара.  [3]

Закладные конструкции должны быть установлены в соответствии с проектом.  [4]

Закладные конструкции снабжаются заглушками, предохраняющими трубопроводы и оборудование от загрязнения, а резьбу штуцера — от механических повреждений. Наличие заглушек позволяет выполнять гидравлические испытания без установки отборного устройства.  [5]

Монтаж закладных конструкций должен производиться до гидравлических испытаний технологического оборудования. По окончании монтажа прибор подлежит опрессовке вместе с технологическим оборудованием, на котором он установлен.  [7]

Чертежи закладных конструкций являются строительным заданием ген-проектировщику или заказчику и предназначены для организаций, изготавливающих и монтирующих технологические трубопроводы и оборудование. По этим чертежам заводы — поставщики технологических трубопроводов и оборудования изготавливают и монтируют закладные конструкции для последующего монтажа на них приборов и средств автоматизации.  [8]

Чертежи закладных конструкций являются строительным заданием и предназначены для организаций, изготовляющих и монтирующих технологические трубопроводы и оборудование. По этим чертежам заводы — поставщики технологического оборудования и трубопроводов изготовляют и монтируют закладные конструкции для последующего монтажа на них приборов.  [9]

Чертежи закладных конструкций являются строительным заданием и предназначены для организаций, изготовляющих и монтирующих технологические трубопроводы и оборудование. По этим чертежам заводы — поставщики технологического трубопроводов и оборудования изготовляют и монтируют закладные конструкции для последующего монтажа на них приборов и средств автоматизации.  [10]

Проверяя соответствие установленных закладных конструкций требованиям ПУЭ, используют уровни, рулетки, линейки. Особое внимание уделяют проверке расположения опорных несущих поверхностей конструкций по отношению к отметке чистого пола в ЗРУ, оборудование которых имеет выкатные части. Нормальное перемещение тележек КРУ в ремонтное положение и вкатывание их в корпус шкафа без специальных приспособлений обеспечиваются при совпадении отметки чистого пола с плоскостью передвижения тележек.  [12]

Установку камер на закладные конструкции выполняют по чертежу проекта, начиная с крайней камеры в ряду. После выверки по уровню и отвесу устанавливают и выверяют примыкающую к ней другую камеру. Камеры между собой скрепляют болтами, вставленными в боковые отверстия вертикальных стоек обеих камер.  [13]

В таких случаях устанавливают закладные конструкции с фланцевыми соединениями: в технологический трубопровод вваривают закладную оправку с фланцем, к которому через прокладку крепят бобышку с фланцем или сальник с фланцем. В первом случае штуцер прибора ввертывают в бобышку с уплотнением в виде прокладки, во втором — фиксируют сальниковым уплотнением и прокладкой.  [14]

Для каждого ряда камер устанавливают закладные конструкции в общей горизонтальной плоскости. Несущие поверхности из двух отрихтованных полос угловой стали должны быть в одной строго горизонтальной плоскости на уровне чистого пола. Уголки или швеллеры необходимо присоединять к контуру заземления полосовой сталью 40X4 мм не менее чем в двух местах. Кабельные каналы и проемы должны точно соответствовать чертежам. Строительные работы по их устройству, включая покрытие плитами, должны быть окончены, а трубы для прохода кабеля — выступать из стены или фундамента не менее чем на 30 мм.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Конструкции закладных деталей


Закладными изделиями или деталями называется вид металлоизделий, устанавливающиеся в монолитную конструкцию-металлокаркас перед ее бетонированием

Неотъемлемой частью многих металлоизделий будь-то металлические лестницы, металлические ограждения балконов, жалюзийные решетки, ворота, калитки, да и просто для прочного соединения железобетонных плит являются закладные детали. И в зависимости от того, какого типа будет металлоконструкция, каким весом она будет обладать существуют различные конструкции закладных деталей. Требования к надежности этих конструкций должны быть жесткими потому что от этого зависит не только будет ли пригодна та или иная металлоконструкция к эксплуатации, а порой и даже жизнь человека. Рассмотрим примеры конструкций закладных деталей для металлоконструкций лестниц.

Закладные детали для металлических лестниц

Речь идет о лестницах, которые крепятся к наружной стене здания для подъема на второй этаж или на чердак. Сюда можно включить и металлические лестницы-стремянки для подъема и выхода на крышу здания. Лестницы для подъема на верхние этажи имеют, как правило, приличный вес так, как конструктивно они изготовлены из косоуров и ступенек из листового металлопроката большой толщины или из рифленой стали. А если еще к ним прибавить вес перил, то общий вес может достигать 100 — 200 кг в зависимости от длины косоура. И это еще не все: не нужно забывать о весе человека, а иногда и двух, поднимающихся по лестнице.


Поэтому вполне понятно что конструкция закладных деталей должна быть предельно прочной и надежно забетонирована в стену. В большинстве случаев закладная деталь состоит из определенного металлического профиля, приваренного к нему анкерами. В качестве металлопрофиля может быть использован лист толщиной от 10 до 20 мм, а для анкеров идеально подходит армированная кругловая сталь А II — III диаметром от 8 до 16 мм, хотя нередки случаи когда для анкеров используют обычный кругляк А I. Особое внимание нужно уделить марки стали металлического профиля закладной детали, которая должна быть спокойной плавки марки Ст 3 сп. Ни в коем случае нельзя использовать высокоуглеродистую или инструментальную сталь.

Наружная металлическая лестница на мансарду

Не последнюю, если не первую роль играет качество сварных швов при изготовлении конструкций закладных деталей. Катет шва должен быть не меньше и не больше положенного и, кроме того, марка электродов должна соответствовать марки стали. Если кто-то ожидает что я напишу что для лестницы такого-то веса нужна закладная деталь такой-то конструкции из определенного металла, то это будет неправильно. Нужно понимать что закладная деталь очень ответственная конструкция и рассчитывается по определенным справочникам специалистами в этом деле. Поэтому хочется посоветовать вам приобретать уже готовые закладные детали на соответствующих предприятиях по изготовлению металлоконструкций, где вам произведут соответствующие расчеты и выдадут сертификат качества на изделие.

Однако, не нужно забывать что приставные косоурные металлические лестницы держатся не только на закладных деталях, заделанных в стену. Для большей надежности и безопасности они опираются на металлические стойки в районе переходных площадок. Стойки изготавливаются из прочных труб или двух швеллеров сваренных в коробочку. Площадки в свою очередь также привариваются еще к закладным деталям в стене.

Что касается закладных деталей для лестниц для выхода на крышу зданий то здесь в качестве закладных деталей служит уголок или прут большого диаметра, за деланных в стену. На одном конце уголка или кругляка приваривается либо кусок уголка, или другого металлопрофиля, но с обязательным условием что их марка стали была Ст 3 сп. Обозначение «сп» говорит о том марка стали спокойной плавки, а это значить что она, если не вдаваться в научные термины, нехрупкая, то есть способна к некоторым деформациям.

remontzhilya.ru

Закладные детали как обязательные элементы современного строительства

Современное строительство приобретает все большие масштабы. Здания в 25 этажей — это уже не редкость, в больших городах встречаются и более высокие строения. Вот почему так важно соблюдать меры безопасности на всех уровнях, начиная с первых расчетов будущего проекта, заканчивая внешней отделкой. Закладная деталь играет во всем этом процессе немаловажную роль. Она позволяет соединить между собой различные несущие конструкции, увеличивая степень их сопротивляемости нагрузкам.

Материалы крепежных элементов разнообразны, это зависит не только от места их применения, но и от дальнейшего предназначения. Для соединения строительных блоков или высоких фонарей используют металл, дерево или пластик применяют на менее важных объектах.

В строительстве используют закладные детали, изготовленные из качественной стали определенной толщины. Если вы меняли светильники в своей квартире, то обратили внимание на деревяшки, которые установлены в стене. Их крепят заранее, чтобы потом можно было установить прибор. Пластиковые элементы используются при монтаже бассейнов. Это специально подготовленные места, куда в дальнейшем будут подключаться различные шланги.

На изготовление закладных деталей влияет цель, с которой они будут использоваться в дальнейших постройках. Их форма определена требованиями различных стандартов. Основными элементами являются металлические пластины и штыри из арматуры. Они могут быть соединены между собой, но иногда штыри заменяются болтами, таким образом, получается разъемное соединение. По виду крепежные элементы подразделяют на открытые и закрытые. Различаются они количеством площадок. В первом случае мы имеем металлическую пластину с приваренными стержнями. Во втором варианте на концах штырей находятся дополнительные металлические накладки. Они позволяют более жестко соединять между собой строительные блоки.

По направлению штырей закладные детали подразделяют на несколько групп. Это может быть перпендикулярное расположение стержней или наклонное, под углом к пластине. Штыри могут быть параллельными или направленными в разные стороны. Размер пластины и длина стержней определяются маркой закладных деталей. Сама металлическая основа выполняется в форме прямоугольника либо квадрата. Иногда используют стержень с петлей или кольцом вместо пластины, такая форма больше подходит, если необходимо закрепить различные коммуникации.

Соединяются закладные детали между собой сваркой, клеем или болтами. Это может быть соединение в тавр или внахлест. Каждый вариант по-своему интересен, но исходить следует из конкретного места, где детали применяются. Если используется клеевое соединение, то необходимо в лабораторных условиях подобрать наиболее подходящий состав, предназначенный для нагрузок, которые планируется выдерживать.

При установке современных столбов для освещения улиц или различных опор также используют закладные детали. Сначала фиксируется нижняя часть в виде трубы с фланцем круглой или квадратной формы. Затем к нему крепится верхняя мачта при помощи шпилек или болтов. Анкерная закладная отличается основанием, оно выполнено из набора шпилек, соединенных кондуктором сверху и снизу. Чтобы все металлические части прослужили дольше, их следует защитить от воздействия погодных условий. Использование грунтовки, краски или цинкового покрытия позволяет увеличить срок их службы.

fb.ru

Закладная конструкция.

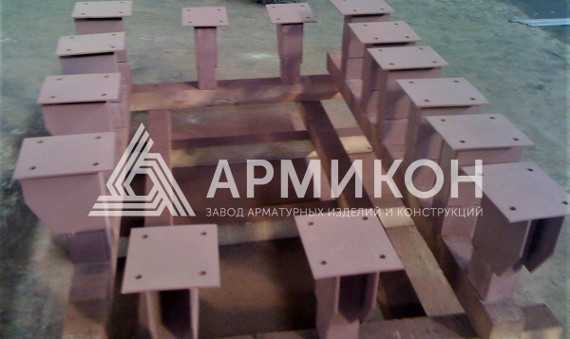

На рисунке представлена закладная деталь одного из типовых видов.Мы изготовливаем подобные изделия по техническому заданию заказчика в соответствии с требованиями ГОСТа и проектной документации Стоимость изделий составляет от 45 руб\\кг в зависимости от варианта исполнения. Цена может меняться в зависимости от требований и пожеланий заказчика, материала, количества изделий, трудоемкости изготовления и т.п.

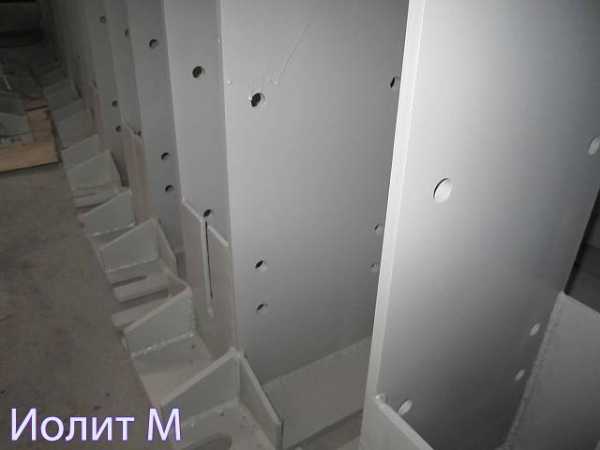

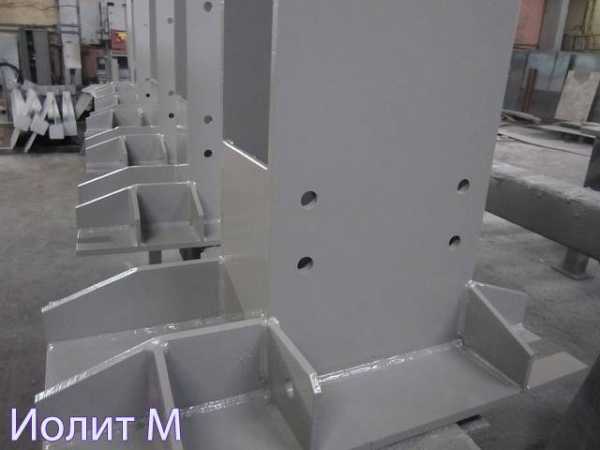

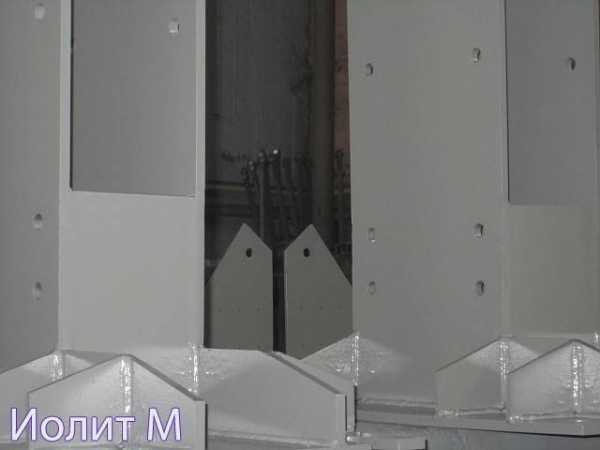

Закладная конструкция монтируются непосредственно перед началом монтажных работ по установке каких-либо металлоконструкций.    Закладные детали, анкерные пластины, закладные конструкции производятся из металлических пластин толщиной от 2 до 200 мм, анкерных стержней и арматуры. Закладная конструкция применяются при строительстве каркасно-панельных многоэтажных общественных зданий, производственных зданий промышленных предприятий,  при монтаже легких стальных конструкций (ЛСК) и т.п.

Закладные конструкции используются:

  • при установке колонн, перекрытий, возведении мостов, ферм, ангаров и т.п.
  • при креплении навесных вентилируемых фасадов (в т.ч. для крепления алюминиевых профилей)
  • при монтаже и установке технологического оборудования, креплении теплообменников, емкостей, мачт сотовой связи, прожекторных мачт, причальных стенок, и т.п.
  • при установке и эксплуатации несущих и ограждающих конструкций, для крепления дорожных ограждений, лестниц пожарных , решеток металлических, жалюзийных решеток, шахт лифтов, технологических трубопроводов, при прокладке тоннелей, при монтаже заборов, окон, дверей, мусоропроводов.

Закладные детали изготавливаются из стали 3ПС/СП, 09Г2С и других сталей, отвечающих условиям свариваемости. Закладные конструкции укрепляют («заанкеривают») в бетоне с помощью анкерных стержней или приваривают к арматурной сетке (арматурному каркасу) конструкции. Закладные конструкции состоят обычно из пластин (обрезков полосовой, угловой или фасонной стали) с приваренными к ним нормальными или касательными анкерами, стержнями арматуры и т.п.

Схема простейшей закладной детали:

Размеры пластин закладных конструкций и их профиль назначают из условий обеспечения:

  • прочности и жесткости пластин с учетом возможных эксцентриситетов приложении нагрузок
  • размещения необходимого количества анкеров с учетом положения примыкающих арматурных элементов
  • прочности и удобства выполнения сварных соединений
  • размещения соединительных накладок и монтажных сварных швов
  • положения закладных деталей в изделии и положения изделий при монтаже с учетом допускаемых отклонений
  • удобства фиксации закладной детали в форме
  • качественной укладки бетона
  • применения механизированного заглаживания поверхностей железобетонного изделия.

Закладные конструкции могут иметь также различные устройства крепления :





Чтобы можно было механизировать заглаживание поверхности элемента, пластины со всех сторон этих поверхностей должны быть заглублены в бетон не менее чем на 5 мм. В больших закладных конструкциях следует предусматривать отверстия для выхода воздуха и контроля качества бетонирования.

Проектное положение закладных конструкций (их фиксация) в процессе бетонирования достигается временным креплением к форме или приваркой в кондукторах к арматурным каркасам. Крепление к форме предпочтительней, когда закладные детали находятся близко от элемента формы или примыкают к нему.

В других случаях следует предусматривать крепление к арматурным изделиям, применяя в необходимых случаях соединительные стержни.

Если закладные детали эксплуатируют в условиях, когда возможна коррозия стали (например, на открытом воздухе, при отсутствии их надежного замоноличивания бетоном или раствором и т. п.), необходимо предусматривать защиту их от коррозии в соответствии с требованиями СНиП 11-28-73.

В рабочих чертежах расход стали на закладные детали подсчитывают отдельно от арматуры и соединительных деталей.

С целью унификации закладные конструкции и стыки железобетонных элементов следует конструировать так, чтобы размеры пластин не зависели от размеров сечений железобетонных элементов.

Толщину пластин сварных закладных деталей принимают не менее 6 мм, толщину стенок или полок фасонного проката, к которому приваривают анкеры и соединительные детали — не менее 5 мм. Для нерасчетных соединений допускается указанные выше минимальные толщины снижать на 1 мм.

Анкеры закладных деталей следует конструировать преимущественно из арматуры классов А-П (Ас-П) и A-III. Анкеры из стали класса А-1 должны иметь па концах крюки, шайбы или высаженные головки.

Нормальные анкеры применяют для передачи как осевых (вдоль анкера), так и боковых усилий, касательные анкеры — только осевых усилий. Для обеспечения необходимой толщины защитного слоя бетона, более надежной заделки касательного анкера или возможности его размещения касательный анкер может быть отогнут на 15-30°.

Наименьшие расстояния между анкерами закладной детали и  до края бетона должно быть не менее двух диаметров стержня, требуемых по расчету, а при действии на закладную деталь изгибающего момента — не менее четырех диаметров стержня.

Количество расчетных нормальных анкеров при поперечном креплении должно быть не менее четырех, но при отсутствии изгибающего момента в направлении сдвигающей силы перпендикулярно к плоскости, в которой расположены анкеры, может быть уменьшено до двух. Количество расчетных касательных анкеров должно быть не менее двух. При этом необходимо предусматривать также не менее двух нормальных анкеров.

Длину самих анкеров можно уменьшить за счет устройства усиления на концах стержней:

  • приварки анкерных пластин
  • устройства высаженных горячим способом анкерных головок диаметром 2d для стержней из арматуры классов А-1 и А-П (Ас-П) и диаметром 3d для стержней из арматуры класса А-П1. В этих случаях длину анкеровки определяют расчетом на выкалывание и смятие бетона (должна быть не менее 10d, где d — диаметр анкера).

Если по расчету вдоль анкеров в бетоне возможно образование трещин, то на концах анкеров обязательно устройство усилений.

antaspb.ru

Что такое закладные конструкции? | Волгопромстрой



Во время эксплуатации трубопроводов разного назначения возникает необходимость контролировать параметры транспортируемой среды. Для этого используют специальные закладные конструкции. Они устанавливаются в промышленных инженерных сетях и технологических трубопроводах, и служат в качестве отборных устройств. С помощью специальных конструкций, встроенных в трубопроводные системы, присоединяют различные контрольно-измерительные приборы.

Особенности изготовления

Закладные конструкции могут иметь стандартное и оригинальное исполнение. Для их изготовления обычно применяют конструкционную и нержавеющую сталь марок 092ГС, 20, 0Х17Н13М3Т И 12Х18Н10Т. При выборе материала изделий следует учитывать вид и характеристики металла, который использовался при производстве труб для инженерных сетей и технологических трубопроводов.

Исполнение закладных конструкций предусматривает наличие резьбы, предназначенной для монтажа термометров, термопреобразователей и аналогичных приборов. Кроме того, возможно присоединение средств автоматизации.

Закладка конструкций позволяет проводить измерения и контроль различных параметров жидкой и газообразной среды без образования завихрений в месте отбора. Чтобы устройства выполняли свои функции в течение длительного времени, они должны быть устойчивыми к механическим повреждениям и к другим негативным воздействиям.

Комплектация и применение

Закладные конструкции применяются для отбора жидких и газообразных сред, транспортируемых по трубопроводам. Они позволяют снимать показатели температуры, рабочего давления и качества перемещаемых веществ и обеспечивают точность проведения измерений.

В зависимости от комплектации различают следующие варианты закладных конструкций:

  • Для монтажа термопреобразователей. Если длина погружаемой части прибора превышает диаметр труб, используют расширитель.
  • Для проведения измерений разряжения транспортируемой среды.

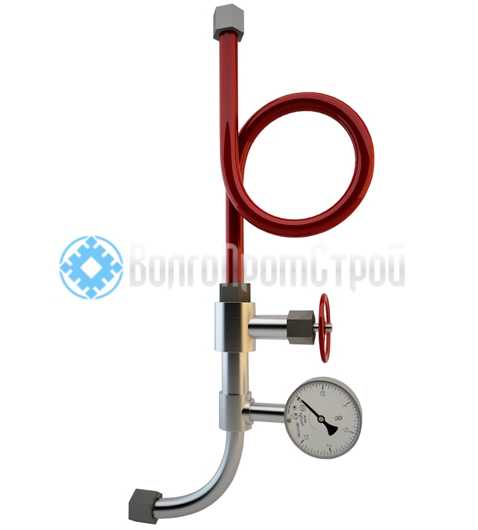

  • Для снятия показателей давления. Такие устройства могут быть прямыми, петлевидными и угловыми.

Исполнение закладных конструкций предусматривает наличие множества различных элементов, каждый из которых выполняет свои функции. К основным деталям относятся расширители, демпферные трубки, бобышки и клапаны запорные. Бобышки являются универсальными деталями и служат для присоединения закладных конструкций к инженерным и технологическим системам. Расширитель закрепляется на прямых или угловых трубопроводных системах, увеличивая их сечение в нужном месте.

Технология монтажа

Установка закладных конструкций осуществляется с учетом следующих данных:

  • назначением и особенностями конфигурации трубопроводных систем;
  • видом контрольно-измерительных приборов;
  • наличием теплоизоляции;
  • температурой и составом измеряемой среды.

Монтаж может выполняться с помощью фланцевых, резьбовых и сварочных соединений. Конструкции закладываются с учетом ориентации трубопроводов в пространстве. Если системы расположены горизонтально, используют угловые модели, а при вертикальном — прямые. При установке следует соблюдать рекомендации производителя и технику безопасности.



volgopromstroi.ru
