Содержание

Расширители - АвтоматикаПро

Расширители предназначены для установки на них погружаемых датчиков на технологических трубопроводах, паропроводах, газопроводах диаметром до 76 мм.

Конструкции закладные для установки приборов и средств автоматизации (штуцеры, бобышки, пробки, расширители прямые и угловые)

 Закладные конструкции на технологическом оборудовании и коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.

Применение закладных конструкций производится в соответствии с «Чертежами установки закладных конструкций на технологических трубопроводах и оборудовании. Сборника 50, Сборников СЗК4-1 – СЗК4-8 различных годов издания».

Пример условного обозначения закладной конструкции для установки термопреоразователя на трубопроводе диаметром более 76 мм или толстой металлической стенке с теплоизоляцией толщиной до 100 мм с резьбой М20х1,5 из стали 20 на условное давление до 10 МПа: Бобышка ЗК4-1-87. Ст20 Установка 3.

Диапазон рабочих температур и давлений, а так же параметры рабочей среды определяются типом закладной конструкции и материалом из которого оно должно быть изготовлено.

Параметры рабочей среды, материал, из которого должна быть изготовлена закладная конструкция должны быть указаны при их заказе. В общем случае материал должен соответствовать материалу технологического трубопровода и быть разрешен к применению органами гостехнадзора.

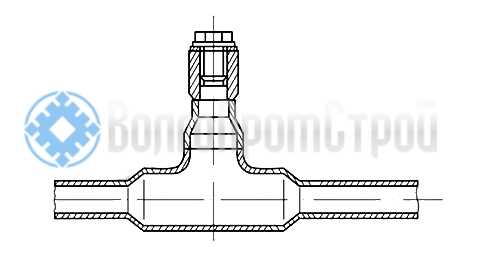

Расширитель прямой для установки на трубопроводе по ЗК4-1-6-95, ЗК4-1-7-95

Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.

Пример условного обозначения прямого расширителя с условным исполнением деталей «0», типом присоединения «1» исполнением присоединения «03» из стали 20 на условное давление 10 МПа при установке на трубопроводе:  Установка 01-03-20-10-1 ЗК4-1-6-95

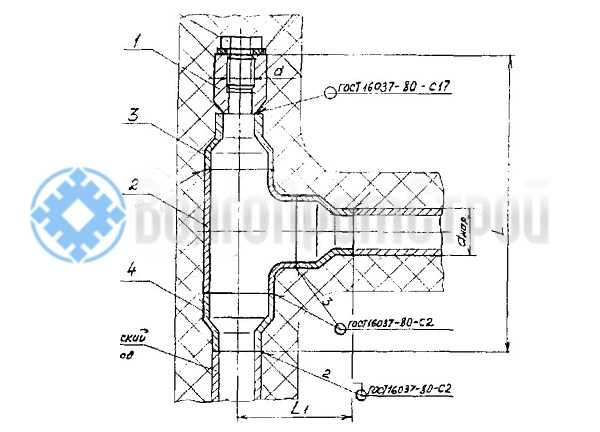

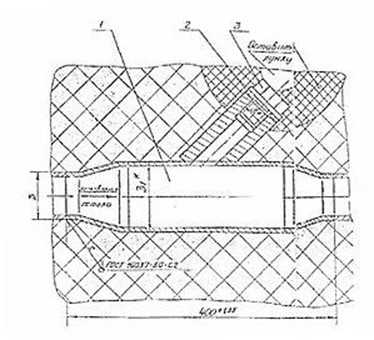

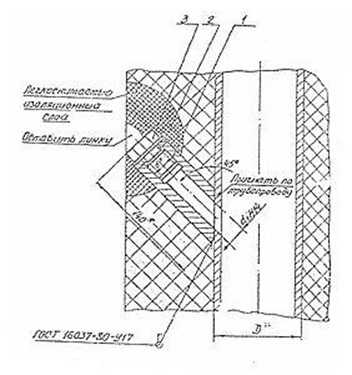

Расширитель угловой для установки на трубопроводе по ЗК4-1-8-95, ЗК4-1-9-95

Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.

Пример условного обозначения углового расширителя с условным исполнением деталей «1», типом присоединения «1» исполнением присоединения «03» из стали 20 на условное давление 10 МПа при установке на трубопроводе: Установка 01-03-20-10-1 ЗК4-1-9-95.

 ЗК4-2-87, ЗК4-3-87, ЗК4-4-87, ЗК4-5-87

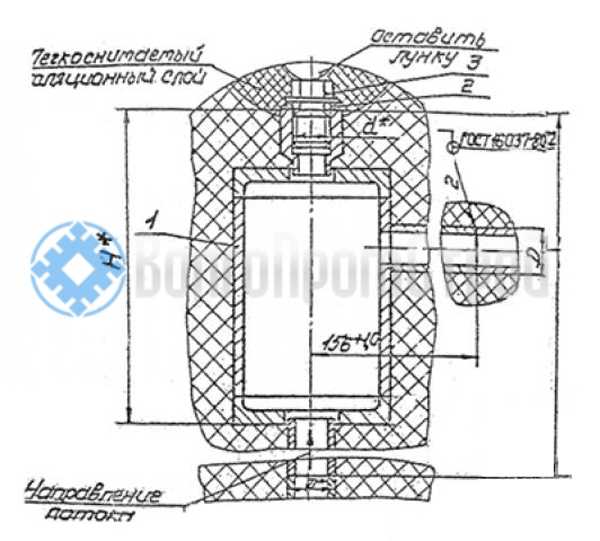

Закладная конструкция по ЗК4-2-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром от 14 до 38 мм.



Закладная конструкция по ЗК4-3-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром  45 и 57 мм.

Закладная конструкция по ЗК4-4-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром  45 - 76 мм

Закладная конструкция по ЗК4-5-87 предназначена для установки на трубопроводе термопреобразователей с длинным капилляром на трубопроводе диаметром 45 - 76 мм.

Пример обозначения расширителя по СЗК4-1-87: Расширитель ЗК4-2-87 установка 1.

Закладная конструкция по ЗК4-2-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром от 14 до 38 мм.

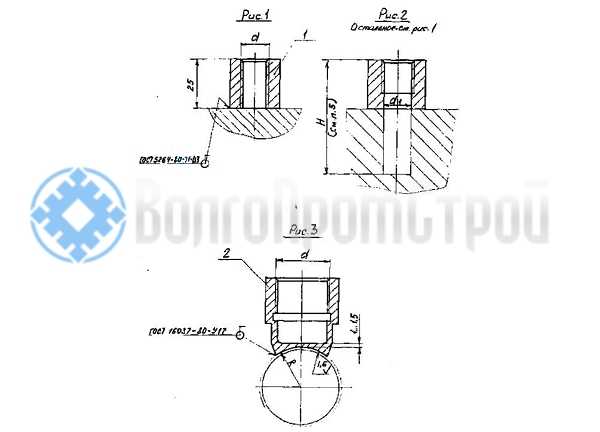

ЗК-4-1-85 Сборник 50, ЗК4-1-87

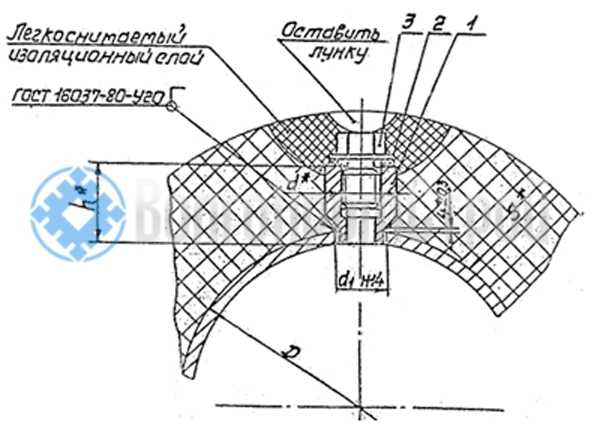

Закладная конструкция по ЗК4-1-87 предназначена для установки термопреобразователей на трубопроводе толще 76 мм или толстой металлической стенке.

Пример обозначения закладной конструкции с резьбой М20х1,5 для толщины теплоизоляции до 100 мм из стали 20: Бобышка ЗК4-1-85 установка 3.

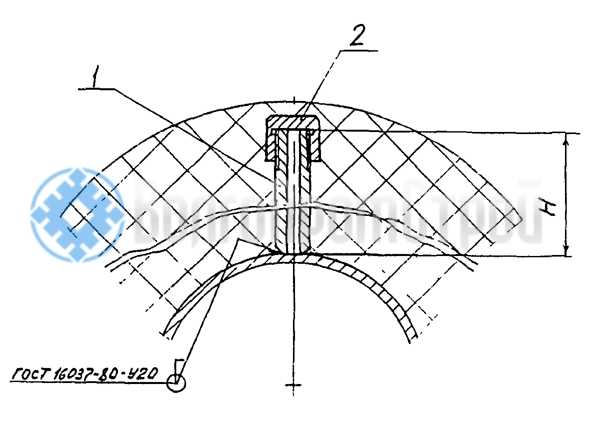

 ЗК4-1-3-95 Бобышка приварная установка на трубопроводе

Предназначена для установки термопреобразователей на трубопроводе.

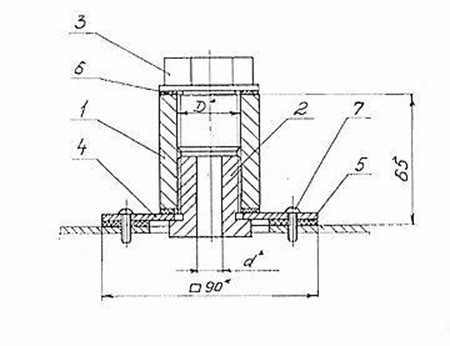

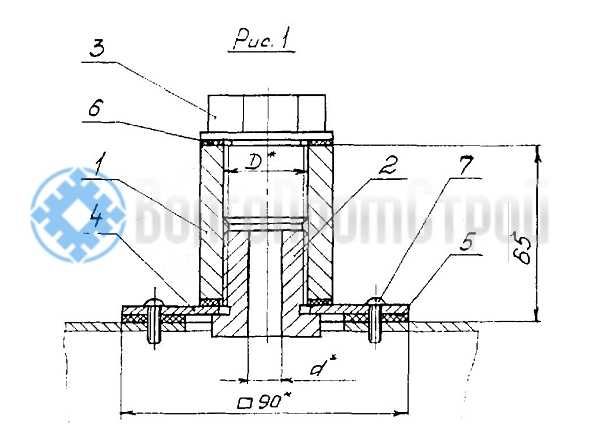

ЗК4-1-10-95 Фланец с бобышкой установка на воздуховоде

Закладная конструкция по ЗК4-1-10-95, ЗК4-1-11-95 предназначена для установки термопреобразователей на воздуховоде. Пример условного обозначения фланца с бобышкой с условным исполнением деталей «0», типом присоединения «2» исполнением присоединения «20» из стали 20 на условное давление 10 МПа с диаметром оправы до 10 мм при установке на воздуховоде:

Установка 02-20-20-10-1 ЗК4-1-11-95

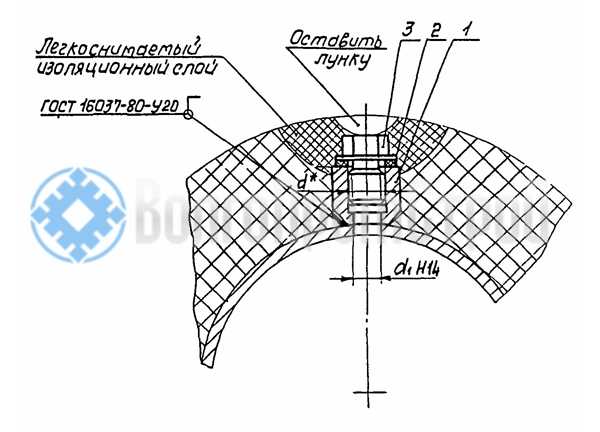

ЗК4-1-1-95 и ЗК4 -1-2-95  Бобышка для установки на трубопроводе

Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.




п/п

Наименование

Закладная конструкция

Установка

1.

Расширитель ЗК4-1-6-95 (с БП1 М18х2,0)

ЗК4-1-6-95

01-06-20-10-1

2.

Расширитель ЗК4-1-6-95 (с БП1 М20х1,5)

ЗК4-1-6-95

01-07-20-10-1

3.

Расширитель ЗК4-1-6-95 (с БП1 М27х2,0)

ЗК4-1-6-95

01-10-20-10-1

4.

Расширитель ЗК4-1-7-95 (с БП5 М20х1,5)

ЗК4-1-7-95

02-20-20-10-1

5.

Расширитель ЗК4-1-8-95 (с БП1 М18х2,0)

ЗК4-1-8-95

01-06-20-10-1

6.

Расширитель ЗК4-1-8-95 (с БП1 М20х1,5)

ЗК4-1-8-95

01-07-20-10-1

7.

Расширитель ЗК4-1-8-95 (с БП1 М27х2,0)

ЗК4-1-8-95

01-10-20-10-1

8.

Расширитель ЗК4-1-9-95 (с БП5 М20х1,5)

ЗК4-1-9-95

02-20-20-10-1

9.

Расширитель ЗК4-27-87 (с БП1 М20х1,5)d=45

ЗК4-27-87

1

10.

Расширитель ЗК4-27-87 (с БП1 М20х1,5)d=57

ЗК4-27-87

2

11.

Расширитель ЗК4-27-87 (с БП1 М27х2,0)d=45

ЗК4-27-87

5

12.

Расширитель ЗК4-27-87 (с БП1 М27х2,0)d=57

ЗК4-27-87

6

13.

Расширитель ЗК4-28-87 (с БС1 М20х1,5)d=45

ЗК4-28-87

1

14.

Расширитель ЗК4-28-87 (с БС1 М20х1,5)d=57

ЗК4-28-87

2

15.

Расширитель ЗК4-28-87 (с БС1 М27х2,0)d=45

ЗК4-28-87

7

16.

Расширитель ЗК4-28-87 (с БС1 М27х2,0)d=57

ЗК4-28-87

8

17.

Расширитель ЗК4-146-87 (с БП5 М20х1,5)d=45

ЗК4-146-87

1

18.

Расширитель ЗК4-146-87 (с БП5 М20х1,5)d=57

ЗК4-146-87

2

19.

Расширитель ЗК4-161-87 (с БП5 М20х1,5)d=45

ЗК4-161-87

1

20.

Расширитель ЗК4-161-87 (с БП5 М20х1,5)d=57

ЗК4-161-87

2

21.

Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=14

ЗК4-2-87

1

22.

Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=18

ЗК4-2-87

2

23.

Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=25

ЗК4-2-87

3

24.

Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=32

ЗК4-2-87

4

25.

Расширитель ЗК4-2-87 (с БП1 М20х1,5)d=38

ЗК4-2-87

5

26.

Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=14

ЗК4-2-87

11

27.

Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=18

ЗК4-2-87

12

28.

Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=25

ЗК4-2-87

13

29.

Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=32

ЗК4-2-87

14

30.

Расширитель ЗК4-2-87 (с БП1 М27х2,0)d=38

ЗК4-2-87

15

www.teploavtomatika.by

Закладные конструкции ЗК4 | Волгопромстрой

Неразрывно встраиваемые в коммуникации и прочие конструкции элементы называются «Закладные конструкции». После монтажа они являются частью строительной конструкции и выполняют функцию отборных устройств. С их помощью к базовым элементам конструкции присоединяются измерительные приборы.

Закладные конструкции ЗК4 — спецдетали, встраиваемые в конструкцию трубопровода, воздуховода, газохода. Они служат для измерений температуры, монтажа термопреобразователей. Такие отборные устройства выполняют мониторинг температурных показателей рабочей среды на различных технологических линиях.

Материал изготовления — сталь 12Х18Н10Т, марки 09Г2С и сталь ст20. ЗК4 присоединяются к трубопроводу с помощью сварки, у них есть также внутренняя и внешняя резьба При монтаже закладных конструкций ЗК4 давление в трубопроводе не должно быть более 10 Мпа. Производство и монтаж выполняются по ТУ 4218-004-14911892-2013.


Купить закладные конструкции серии ЗК4 в компании «Волгопромстрой»

Использование ЗК 4 позволяет установить отборные устройства для измерений окружающей и рабочей среды, термопреобразователи, а также средства автоматизации на различном техборудовании коммуникаций. Компания «Волгопромстрой» занимается выпуском продукции на основе передовых технологических разработок Германии. В ассортименте производителя качественные, надежные закладные конструкции стандартного типа, а также нестандартные — по чертежам заказчика.

Доступные цены и высокое качество изделий позволяют предприятию находиться на высоком конкурентном уровне. Компания располагает собственной базой чертежей закладных конструкций ЗК4, однако по договоренности с заказчиком можно на основе передовой технологической базы изготовить конструкции любой сложности.

Таблица чертежей отборных устройств

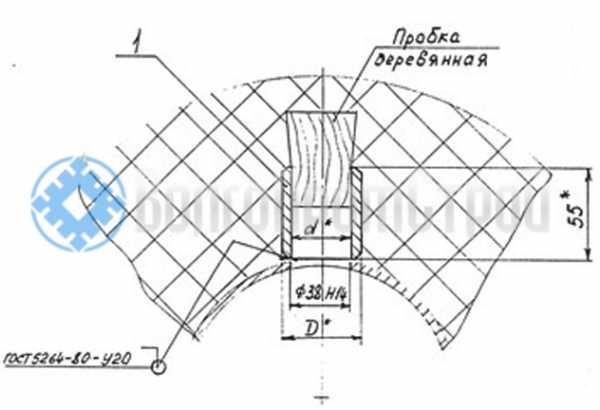

Закладная конструкция по ЗК4-1-85

— бобышка с пробкой, служит для монтажа термопреобразователей и термометров на трубопроводах, нефтепроводах, газоходах и воздуховодах, а также прочих коммуникациях с диаметром более 76 мм, на толстой стенке из металла.

Цена: по запросу



Закладная конструкция по ЗК4-2-85

— расширитель, который может устанавливаться на угловой или прямой трубопровод, нефтепровод газоход, воздуховод. При длине погружной части прибора более диаметра трубопровода используется расширитель, который увеличивает диаметр трубопровода в необходимом месте.

Цена: по запросу



Закладная конструкция по ЗК4-3-85

— расширитель, предназначен для установки термометров, термопреобразователей и прочих приборов на трубопроводе, нефтепроводе, газоходе, воздуховоде и прочих коммуникациях вертикального и горизонтального типа с диаметром 45, 57 мм.

Цена: по запросу



Закладная конструкция по ЗК4-4-85

— расширитель, предназначенный для монтажа термометров и термопреобразователей, прочих устройств с длинным капилляром на колене трубопровода, газохода, нефтепровода, воздуховода и прочих коммуникациях с диаметром 45-76 мм.

Цена: по запросу



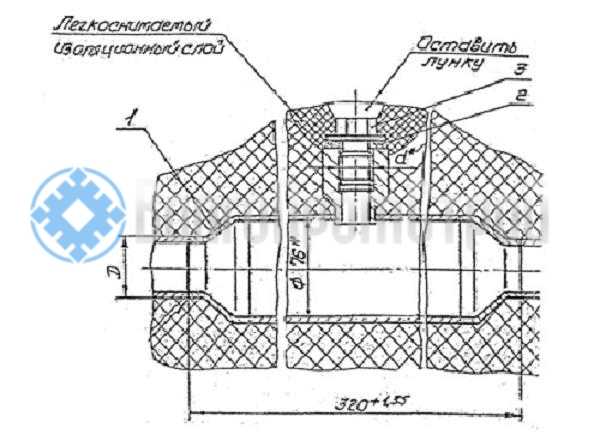

Закладная конструкция по ЗК4-5-85

— служит для установки приборов: термометров, термопреобразователей, прочих устройств с длинным капилляром на трубопроводе, газоходе, нефтепроводе, воздуховоде, прочих коммуникациях с диаметром не менее 76 мм.

Цена: по запросу

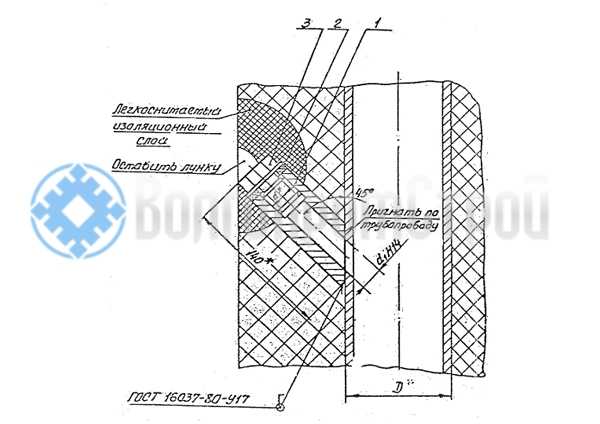

Закладная конструкция по ЗК4-6-85

— скошенная бобышка с пробкой предназначена для монтажа термометров, термопреобразователей, прочих устройств с капилляром на колене трубопровода, газохода, нефтепровода, воздуховода и прочих коммуникациях с диаметром 76-168 мм.

Цена: по запросу



Закладная конструкция по ЗК4-1-1-95

— бобышка с пробкой, служит для монтажа термометров и термопреобразователей, прочих устройств на трубопроводе, воздуховоде, газоходе, коммуникациях различных конструкций.

Цена: по запросу

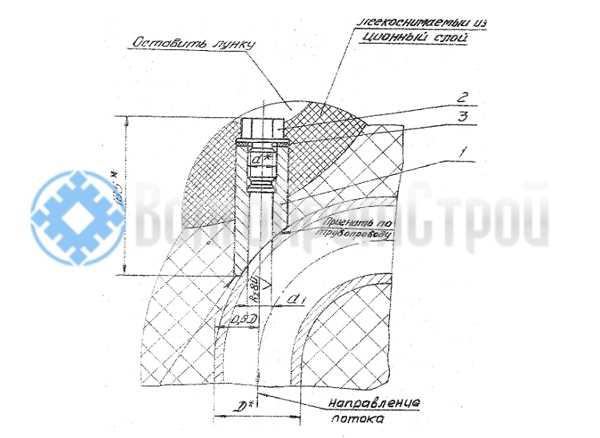

Закладная конструкция по ЗК4-1-3-95

— предназначена для монтажа термометров, термопреобразователей, прочих приборов на трубопроводе, воздуховоде, газоходе и прочих коммуникациях.

Цена: по запросу



Закладная конструкция по ЗК4-1-4-95

— патрубок с фланцем служит для установки приборов: термометров, термопреобразователей, прочих устройств на трубопроводе, газоходе, нефтепроводе, воздуховоде и прочих коммуникациях.

Цена: по запросу



Закладная конструкция по ЗК4-1-6-95, ЗК4-1-7-95

— расширитель прямой для монтажа термометров и термопреобразователей, прочих устройств на трубопроводе, трубопроводе, газоходе, нефтепроводе, воздуховоде и разнообразных коммуникациях.

Цена: по запросу



Закладная конструкция по ЗК4-1-8-95, ЗК4-1-9-95

— расширитель угловой для монтажа на трубопроводе, служит для установки приборов: термометров, термопреобразователей, прочих устройств на трубопроводе, газоходе, нефтепроводе, воздуховоде и других коммуникациях.

Цена: по запросу



Закладная конструкция по ЗК4-1-10-95, ЗК4-1-11-95

— бобышка с фланцем предназначена для монтажа датчиков давления на воздуховодах, нефтепроводах, газоходах, воздуховодах прочих коммуникациях круглого и квадратного типа.

Цена: по запросу



Закладная конструкция по ЗК4-1-12-95, ЗК4-1-13-95

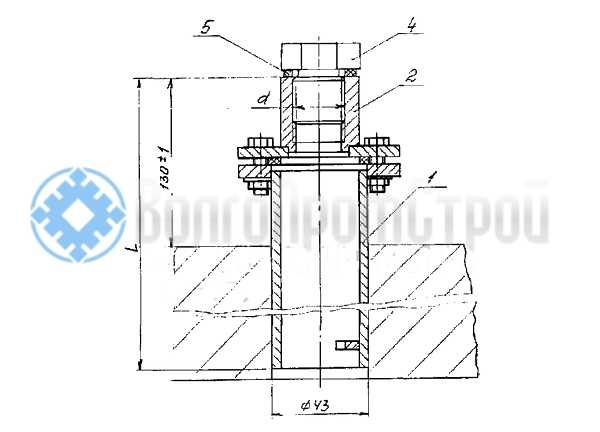

— закладная труба с бобышкой, сальником для монтажа в бетонной или кирпичной стене. ЗК4-1-12-95, ЗК4-1-13-95 служит для термометров и термопреобразователей, прочих устройств на трубопроводе, газоходе, нефтепроводе, воздуховоде и прочих коммуникациях.

Цена: по запросу



Закладная конструкция по ЗК4-1-14-95, ЗК4-1-15-95

— защитная труба с фланцем для монтажа на емкостях, основное назначение — установка термометров, термопреобразователей на трубопроводах, газоходах, нефтепроводах, воздуховодах и прочих коммуникациях.

Цена: по запросу



Закладная конструкция по ЗК4-1-16-95

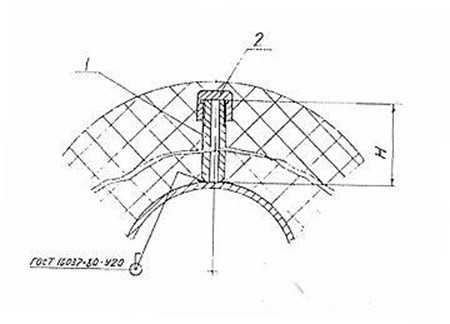

— бобышка для монтажа поверхностного термопреобразователя, используется для установки термометров, термопреобразователей, прочих устройств на поверхностях трубопроводов из металла, подшипниковых щитах, прочих коммуникациях.

Цена: по запросу




Наши контакты

Нижний Новгород

Телефон: +7 (831) 219-93-96
График работы: с ПН-ПТ с 8:00 до 17:00
Эл. почта: [email protected]



Нижнекамск

Улица Чистопольская, 17и
Телефон: +7 (8555) 448-777, 448-999, 499-151
График работы: с ПН-ПТ с 8:00 до 17:00
Эл. почта: [email protected]



Чебоксары

Московский проспект, дом 17, стр. 1
Телефон: +7 (8352) 27-69-33
График работы: с ПН-ПТ с 8:00 до 17:00
Эл. почта: [email protected]



volgopromstroi.ru

Закладные конструкции по ЗК4-1-87 (85) ТУ 36 1037-85 (Бобышки прямые с пробкой)

Закладные конструкции по ЗК4-1-87 (85) ТУ 36 1037-85 (Бобышки прямые с пробкой)

Описание закладные конструкции по ЗК4-1-87 (85) ТУ 36 1037-85 (Бобышка прямая с пробкой):

Закладные конструкции по ЗК4-1-87 или ЗК4-1-85 используются на магистральных трубопроводах или аппаратах для установки в них приборов измерения температуры и давления. Существуют 10 вариантов исполнения (установок) данного изделия которые различаются типом резьбы, диаметром и длинной (высотой). Длинна (высота) изделия выбирается проектировщиками в зависимости от толщины теплоизолирующего слоя трубопровода.

Технические характеристики закладных конструкций по ЗК4-1-87 (85) ТУ 36 1037-85 (Бобышки прямые с пробкой):

  • Рабочая среда: не агрессивные жидкости и газы для стали 20 и 09г2с; агрессивная среда для стали 12х18н10т
  • Рабочее давление: в данном случае до 10МПа, но при специальном заказе возможно до 60 МПа
  • Рабочая температура: до 400°С*
  • * - чем выше температура рабочей среды, тем меньше должно быть давление в магистральном трубопроводе или аппарате
  • Используемые марки стали: сталь 20, 09г2с, 12х18н10т
  •  Закладная конструкция по ЗК4-1-87 (85) предназначена для установки термопреобразователей на трубопроводе толще 76 мм или толстой металлической стенке.
  • Пример обозначения закладной конструкции с резьбой М20х1,5 для толщины теплоизоляции до 100 мм из стали 20: Бобышка ЗК4-1-87 установка 3.
  • Основные технические характеристики представлены в таблице:
Наименование
установки
Размеры мм Масса кг
d1* d1 S* h*
1 М18х2 23 До 100 55 0,281
2 Св 100 100 0,471
3 M20x1,5 25 До 100 55 0,332
4 Св 100 100 0,522
5 M22x1,5 28 До 100 55 0,332
6 M24x1,0 Св 100 55 0,362
7 M27x2,0 30 До 100 55 0,553
8 Св 100 100 0,863
9 M33x2,0 32 До 100 55 0,724
10 Св 100 100 1,104

У данного изделия существуют следующие варианты установки:

  1. ЗК4-1-87 уст.1
  2. ЗК4-1-87 уст.2
  3. ЗК4-1-87 уст.3
  4. ЗК4-1-87 уст.4
  5. ЗК4-1-87 уст.5
  6. ЗК4-1-87 уст.6
  7. ЗК4-1-87 уст.7
  8. ЗК4-1-87 уст.8
  9. ЗК4-1-87 уст.9
  10. ЗК4-1-87 уст.10

Или по ЗК4-1-85 (85 года)

  1. ЗК4-1-85 уст.1
  2. ЗК4-1-85 уст.2
  3. ЗК4-1-85 уст.3
  4. ЗК4-1-85 уст.4
  5. ЗК4-1-85 уст.5
  6. ЗК4-1-85 уст.6
  7. ЗК4-1-85 уст.7
  8. ЗК4-1-85 уст.8
  9. ЗК4-1-85 уст.9
  10. ЗК4-1-85 уст.10

Купить закладные конструкции по ЗК4-1-87 (85) ТУ 36.1037-85 (Бобышка прямая с пробкой),

узнать цену, получить консультацию по применению или разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Предоставляем скидки от объема заказа, выполняем отгрузку по всей России, странам таможенного союза и СНГ, регулярные поставки в Беларусь, Казахстан, Узбекистан.

Перейти назад (в закладные конструкции по ЗК4 (расширители, бобышки и штуцеры))

Перейти в Каталог продукции

tko2003.ru

Отборные устройства давления и закладные конструкции

Наша продукция - отборные устройства и закладные конструкции, именно поэтому мы предлагаем купить их по самым низким ценам, напрямую, без посредников.



  Как оформить заказ на нашу продукцию :

1.    Позвонить по нашему контактному телефону в отдел продаж
                  (495) 640-02-66 для Москвы
                  (800) 100-72-98 для Регионов (звонок бесплатный)
2.    Отправить вашу заявку с реквизитами на почту - [email protected]

Отборные устройства представляют собой металлические элементы, предназначенные для монтажа контрольно-измерительных приборов, изготовленных из стали различных марок. Монтируются на промышленных коммуникациях и технологических трубопроводах.


Технические условия устройства отборные ТУ 4218-008-51216464-01

Технические условия устройства отборные ТУ 36.22.19.05-005-85

Общие указания

В связи с тем, что клапан в нормальных условиях эксплуатации имеет температуру, близкую к температуре окружающей среды, отборные устройства с кольцеобразной трубкой допускается применять для измерения давления среды с температурой выше выше 90С, если материал технологического трубопровода выполнен из углеродистой стали.

При установке закладных конструкций на трубопроводах малого диаметра (менее 100мм) следует определить необходимость укрепление отверстия в соответствии с пособием РМ4-266-93.

При выявлении необходимости укрепления отверстия до приварки закладной конструкции к трубопроводу следует приварить штуцер по сборнику СЗК4-2-93 ч.2

Назначение рабочего давления для коррозионноактивных сред с учетом расчетного коррозионного износа внутренней поверхности отборрного устройства за расчетный срок службы трубопровода производится на основании пособия РМ14-12-92.


www.npo-manometr.ru

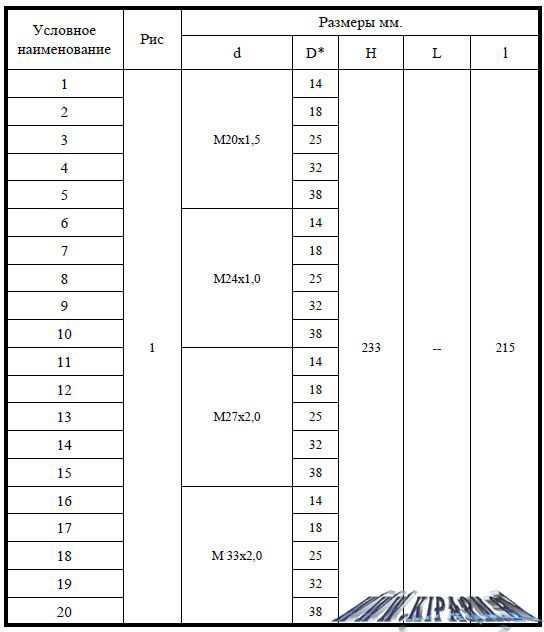

Расширители : ЗК4-2-75, ЗК4-2-85, ЗК4-2-87

Назначение:

Расширители ЗК4-2-75, ЗК4-2-85, ЗК4-2-87- закладные конструкции предназначенные для установки измерительных приборов на трубопроводы диаметром 14, 18, 25, 32, 38 мм.

Основные технические характеристики:

Материал: сталь 20 (стандартно), по заказу - 09Г2С, 10ХСНД, 14ХГС, 15ХГС, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М2Т, 08Х17Н15М3Т

Установки 1-35 применяются при подводе среды снизу.
Установки 36-70 применяются при подводе трубы сбоку.

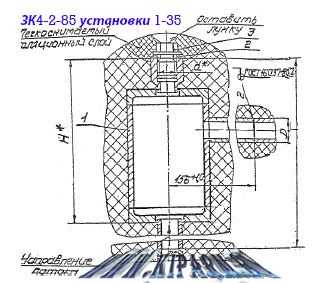

Рис.1. Установки 1-35:

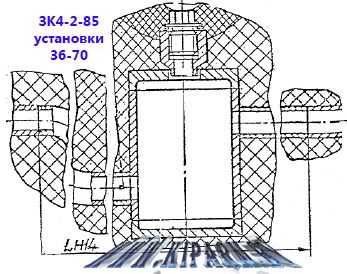

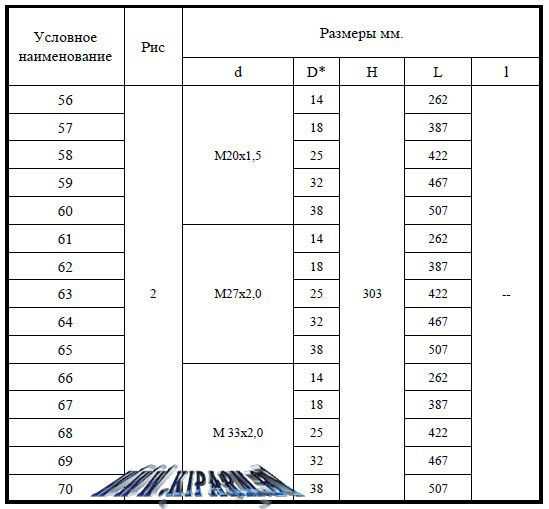

Рис.2. Установки 36-70:

Пример записи:

Закладная конструкция с резьбой М20х1,5 высотой 233 мм для установки на трубопроводе термопреобразователей на трубопроводе диаметром 25 мм из стали 20: Расширитель ЗК4-2-85 установка 3.


Закладная конструкция с резьбой М27х2 высотой 233 мм для установки на трубопроводе оправы защитной для термометра технического на трубопроводе диаметром 32 мм из стали 20: Расширитель ЗК4-2-87 установка 14.


Закладная конструкция с резьбой М27х2 высотой 303 мм для установки на трубопроводе оправы защитной для термометра технического на трубопроводе диаметром 25 мм из стали 20: Расширитель ЗК4-2-75 уст. 63 (Ду 25мм, ст.20, с БП01 хх мм).





Сроки поставки: в наличии

teplotorg.by

Закладные конструкции по ЗК4-4-87 (85) (Расширители)

Закладные конструкции по ЗК4-4-87 (85) (Расширители)

Описание закладных конструкций по ЗК4-4-87 (85) (Расширители):

Расширители по ЗК4-4-87 или ЗК4-4-85 используются на магистральных трубопроводах для подключения термометров и термопреобразователей если длина датчика значительно больше диаметра трубопровода.

Технические характеристики закладных конструкций по ЗК4-4-87 (85) (Расширители):

  • Рабочая среда: не агрессивная жидкость, пар и газ
  • Рабочее давление: 10 Мпа (100кгс/см2)
  • Рабочая температура: до 250°С

Закладная конструкция по ЗК4-4-87 предназначена для установки термопреобразователей с длинным капиляром на трубопроводе диаметром 45 - 76 мм.

Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20: Расширитель ЗК4-4-85 установка 1.

Основные технические характеристики:

 У данного изделия существуют следующие варианты установки:

  • ЗК4-4-85 уст.1
  • ЗК4-4-85 уст.2
  • ЗК4-4-85 уст.3
  • ЗК4-4-85 уст.4
  • ЗК4-4-85 уст.5
  • ЗК4-4-85 уст.6
  • ЗК4-4-85 уст.7
  • ЗК4-4-85 уст.8
  • ЗК4-4-85 уст.9
  • ЗК4-4-85 уст.10
  • ЗК4-4-85 уст.11
  • ЗК4-4-85 уст.12
  • ЗК4-4-85 уст.13
  • ЗК4-4-85 уст.14
  • ЗК4-4-85 уст.15
  • ЗК4-4-85 уст.16
  • ЗК4-4-85 уст.17
  • ЗК4-4-85 уст.18
  • ЗК4-4-85 уст.19
  • ЗК4-4-85 уст.20
  • ЗК4-4-85 уст.21
  • ЗК4-4-85 уст.22
  • ЗК4-4-85 уст.23
  • ЗК4-4-85 уст.24



или:

  • ЗК4-4-87 уст.1
  • ЗК4-4-87 уст.2
  • ЗК4-4-87 уст.3
  • ЗК4-4-87 уст.4
  • ЗК4-4-87 уст.5
  • ЗК4-4-87 уст.6
  • ЗК4-4-87 уст.7
  • ЗК4-4-87 уст.8
  • ЗК4-4-87 уст.9
  • ЗК4-4-87 уст.10
  • ЗК4-4-87 уст.11
  • ЗК4-4-87 уст.12
  • ЗК4-4-87 уст.13
  • ЗК4-4-87 уст.14
  • ЗК4-4-87 уст.15
  • ЗК4-4-87 уст.16
  • ЗК4-4-87 уст.17
  • ЗК4-4-87 уст.18
  • ЗК4-4-87 уст.19
  • ЗК4-4-87 уст.20
  • ЗК4-4-87 уст.21
  • ЗК4-4-87 уст.22
  • ЗК4-4-87 уст.23
  • ЗК4-4-87 уст.24

На нашем предприятии Вы можете изготовить любые расширители по стандартным чертежам и по индивидуальным.

Купить закладные конструкции по ЗК4-4-87 (85) (Расширители),

узнать цену, получить консультацию по применению или разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Предоставляем скидки от объема заказа, выполняем отгрузку по всей России, странам таможенного союза и СНГ, регулярные поставки в Беларусь, Казахстан, Узбекистан.

Перейти назад (в закладные конструкции по ЗК4 (расширители, бобышки и штуцеры))

Перейти в Каталог продукции

tko2003.ru

Закладные конструкции по ЗК4-2-87 (85) (Расширители)

Закладные конструкции по ЗК4-2-87 (85) (Расширители)

Описание ЗК4-2-87 (85) (Расширители):

Расширители по ЗК4-2-85 или ЗК4-2-87 используются на магистральных трубопроводах для подключения термометров и термопреобразователей если длина датчика значительно больше диаметра трубопровода.

Технические характеристики ЗК4-2-87 (85) (Расширители):

  • Рабочая среда: не агрессивная жидкость, пар и газ
  • Рабочее давление: 10 Мпа (100кгс/см2)
  • Рабочая температура: до 250°С

Закладная конструкция по ЗК4-2-87 предназначена для установки обозначения закладной конструкции с резьбой М20х1,5 высотой 233 мм для установки на трубопроводе термопреобразователей на трубопроводе диаметром от 14 до 38 мм.

Пример диаметром 25 мм из стали 20: Расширитель ЗК4-2-85 установка 3

Условное
наименование
Рис Размеры mm
d D H L l
1 1 M20x1,5 14 233 -- 215
2 18
3 25
4 32
5 38
6 M24x1,0 14
7 18
8 25
9 32
10 38
11 M27x2,0 14
12 18
13 25
14 32
15 38
16 M33x2,0 14
17 18
18 25
19 32
20 38
Условное
наименование
Рис Размеры mm
d D* H L l
21 1 M20x1,5 14 233 262 --
22 18 387
23 25 422
24 32 467
25 38 507
26 M27x2,0 14 262
27 18 387
28 25 422
29 32 467
30 38 507
31 M33x2,0 14 262
32 18 387
33 25 422
34 32 467
35 38 507
Условное
наименование
Рис Размеры mm
d D* H L l
36 1 M20x1,5 14 233 262 --
37 18 387
38 25 422
39 32 467
40 38 507
41 M24x1,0 14 262
42 18 387
43 25 422
44 32 467
45 38 507
46 M27x2,0 14 262
47 18 387
48 25 422
49 32 467
50 38 507
51 M33x2,0 14 262
52 18 387
53 25 422
54 32 467
55 38 507
Условное
наименование
Рис Размеры mm
d D* H L l
56 2 M20x1,5 14 303 262 --
57 18 387
58 25 422
59 32 467
60 38 507
61 M27x2,0 14 262
62 18 387
63 25 422
64 32 467
65 38 507
66 M33x2,0 14 262
67 18 387
68 25 422
69 32 467
70 38 507

Установки 36-70 применяются при подводе трубы сбоку

У данного изделия существуют следующие варианты установки:

  • ЗК4-2-85 уст.1
  • ЗК4-2-85 уст.2
  • ЗК4-2-85 уст.3
  • ЗК4-2-85 уст.4
  • ЗК4-2-85 уст.5
  • ЗК4-2-85 уст.6
  • ЗК4-2-85 уст.7
  • ЗК4-2-85 уст.8
  • ЗК4-2-85 уст.9
  • ЗК4-2-85 уст.10
  • ЗК4-2-85 уст.11
  • ЗК4-2-85 уст.12
  • ЗК4-2-85 уст.13
  • ЗК4-2-85 уст.14
  • ЗК4-2-85 уст.15
  • ЗК4-2-85 уст.16
  • ЗК4-2-85 уст.17
  • ЗК4-2-85 уст.18
  • ЗК4-2-85 уст.19
  • ЗК4-2-85 уст.20
  • ЗК4-2-85 уст.21
  • ЗК4-2-85 уст.22
  • ЗК4-2-85 уст.23
  • ЗК4-2-85 уст.24
  • ЗК4-2-85 уст.25
  • ЗК4-2-85 уст.26
  • ЗК4-2-85 уст.27
  • ЗК4-2-85 уст.28
  • ЗК4-2-85 уст.29
  • ЗК4-2-85 уст.30
  • ЗК4-2-85 уст.31
  • ЗК4-2-85 уст.32
  • ЗК4-2-85 уст.33
  • ЗК4-2-85 уст.34
  • ЗК4-2-85 уст.35
  • ЗК4-2-85 уст.36
  • ЗК4-2-85 уст.37
  • ЗК4-2-85 уст.38
  • ЗК4-2-85 уст.39
  • ЗК4-2-85 уст.40
  • ЗК4-2-85 уст.41
  • ЗК4-2-85 уст.42
  • ЗК4-2-85 уст.43
  • ЗК4-2-85 уст.44
  • ЗК4-2-85 уст.45
  • ЗК4-2-85 уст.46
  • ЗК4-2-85 уст.47
  • ЗК4-2-85 уст.48
  • ЗК4-2-85 уст.49
  • ЗК4-2-85 уст.50
  • ЗК4-2-85 уст.51
  • ЗК4-2-85 уст.52
  • ЗК4-2-85 уст.53
  • ЗК4-2-85 уст.54
  • ЗК4-2-85 уст.55
  • ЗК4-2-85 уст.56
  • ЗК4-2-85 уст.57
  • ЗК4-2-85 уст.58
  • ЗК4-2-85 уст.59
  • ЗК4-2-85 уст.60
  • ЗК4-2-85 уст.61
  • ЗК4-2-85 уст.62
  • ЗК4-2-85 уст.63
  • ЗК4-2-85 уст.64
  • ЗК4-2-85 уст.65
  • ЗК4-2-85 уст.66
  • ЗК4-2-85 уст.67
  • ЗК4-2-85 уст.68
  • ЗК4-2-85 уст.69
  • ЗК4-2-85 уст.70

На равне с Выше указанными установками встречаются также установки из сборника чертежей 87 года и они имеют следующие обозначения, Расширитель:

  • ЗК4-2-87 уст.1
  • ЗК4-2-87 уст.2
  • ЗК4-2-87 уст.3
  • ЗК4-2-87 уст.4
  • ЗК4-2-87 уст.5
  • ЗК4-2-87 уст.6
  • ЗК4-2-87 уст.7
  • ЗК4-2-87 уст.8
  • ЗК4-2-87 уст.9
  • ЗК4-2-87 уст.10
  • ЗК4-2-87 уст.11
  • ЗК4-2-87 уст.12
  • ЗК4-2-87 уст.13
  • ЗК4-2-87 уст.14
  • ЗК4-2-87 уст.15
  • ЗК4-2-87 уст.16
  • ЗК4-2-87 уст.17
  • ЗК4-2-87 уст.18
  • ЗК4-2-87 уст.19
  • ЗК4-2-87 уст.20
  • ЗК4-2-87 уст.21
  • ЗК4-2-87 уст.22
  • ЗК4-2-87 уст.23
  • ЗК4-2-87 уст.24
  • ЗК4-2-87 уст.25
  • ЗК4-2-87 уст.26
  • ЗК4-2-87 уст.27
  • ЗК4-2-87 уст.28
  • ЗК4-2-87 уст.29
  • ЗК4-2-87 уст.30
  • ЗК4-2-87 уст.31
  • ЗК4-2-87 уст.32
  • ЗК4-2-87 уст.33
  • ЗК4-2-87 уст.34
  • ЗК4-2-87 уст.35
  • ЗК4-2-87 уст.36
  • ЗК4-2-87 уст.37
  • ЗК4-2-87 уст.38
  • ЗК4-2-87 уст.39
  • ЗК4-2-87 уст.40
  • ЗК4-2-87 уст.41
  • ЗК4-2-87 уст.42
  • ЗК4-2-87 уст.43
  • ЗК4-2-87 уст.44
  • ЗК4-2-87 уст.45
  • ЗК4-2-87 уст.46
  • ЗК4-2-87 уст.47
  • ЗК4-2-87 уст.48
  • ЗК4-2-87 уст.49
  • ЗК4-2-87 уст.50
  • ЗК4-2-87 уст.51
  • ЗК4-2-87 уст.52
  • ЗК4-2-87 уст.53
  • ЗК4-2-87 уст.54
  • ЗК4-2-87 уст.55
  • ЗК4-2-87 уст.56
  • ЗК4-2-87 уст.57
  • ЗК4-2-87 уст.58
  • ЗК4-2-87 уст.59
  • ЗК4-2-87 уст.60
  • ЗК4-2-87 уст.61
  • ЗК4-2-87 уст.62
  • ЗК4-2-87 уст.63
  • ЗК4-2-87 уст.64
  • ЗК4-2-87 уст.65
  • ЗК4-2-87 уст.66
  • ЗК4-2-87 уст.67
  • ЗК4-2-87 уст.68
  • ЗК4-2-87 уст.69
  • ЗК4-2-87 уст.70

Купить закладные конструкции по ЗК4-2-87 (85) (Расширители),

узнать цену, получить консультацию по применению или разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Предоставляем скидки от объема заказа, выполняем отгрузку по всей России, странам таможенного союза и СНГ, регулярные поставки в Беларусь, Казахстан, Узбекистан.

Перейти назад (в закладные конструкции по ЗК4 (расширители, бобышки и штуцеры))

Перейти в Каталог продукции

tko2003.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
