Изготовление фланцевых заготовок при производстве фланцев

Изготовление фланцевых заготовок — самый трудный и самый трудоемкий технологический процесс в изготовлении фланца как готового изделия. На производство фланцевой заготовки уходит львиная доля себестоимости фланца. Рассмотрим основные технологические операции при производстве фланцевой заготовки фланца методом центробежного электрошлакового литья (ЦЭШЛ).

Существует немало методов изготовления фланцевой заготовки, основные из них: ковочный, штамповочный, литейный, каждый из них подразделяется на отдельные способы внутри этого метода. Так литейный способ подразделяется, на способы литья, — центробежный электрошлаковый, литье по выплавляемым моделям, литье в кокиль и т.д. Итак, вернемся к центробежному электрошлаковому литью, как наиболее экономически выгодному и технологичному способу производства деталей вращения с определенно заданными геометрическими параметрами.

При создании заготовки фланца используются следующие работы:

Подготовительная работа (изготовление литейного электрода)
Контрольные замеры материалов
Изготовление или применение готовой литейной формы
Литейные работы
Добавление недостающих химических элементов
Контроль химического состава материала и геометрических параметров фланцевой кольцевой заготовки.

К подготовительным работам относятся работы связанные с отсортировкой необходимого количества металла.

Контрольные замеры — проверка и контроль химического состава исходного материала и выявление недостающих химических элементов.

Изготовление или применение готовой литейной формы — технологические операции связанные с подготовкой для плавки литейной формы (реконструкция, подгонка до необходимых размеров и т.д.).

Литейные работы — сам литейный процесс, методом центробежного электрошлакового литья.

Добавление недостающих химических элементов — в процессе плавки дошихтовывание (добавление) недостающих химических элементов в определенных количествах, выявленных в процессе контрольных замеров с помощью применяемых контролирующих приборов (стилоскоп). Центробежный электрошлаковый переплав позволят в значительной степени изменить химический состав исходных материалов, это гибкий способ получить из исходного материала для заготовки фланцев и фланцевых соединений, материал со стойким химическим составом и соответственно со строго определенными свойствами стали, для применения в различных климатических зонах и различных рабочих средах, включая кислотны

npoet.ru

КОЛЬЦЕВЫЕ ЗАГОТОВКИ Фланцев Отливки стальные Кольца Втулки

Отливки стальные центробежного электрошлакового литья

Включим в производственный план изготовление стальных, нержавеющих заготовок фланцев объёмом до 90 т

Наше предприятие изготавливает кольцевые заготовки для фланцев методом центробежного электрошлакового литья из сталей различных марок, углеродистых и легированных.

Применение кольцевых заготовок

Отливки применяют для изготовления деталей трубопроводов различного назначения.

Условия применения отливок регламентируются для конкретных значений PN (Ру) и температуры согласно с проектной, конструкторской документацией на детали, документами на проектирование, строительство и эксплуатацию изделий.

Виды и характеристики отливок

Отливки различаются по нескольким признакам: техническим требованиям, условиям применения и маркам стали.

Отливки по требованиям заказчика

Технические требования заказчика на отливки стальные могут быть различными: для некоторых заказов достаточно контроля только внешнего вида, размеров и химического состава стали, для других — требуется контролировать механические свойства, такие как: временное сопротивление, предел текучести, относительное удлинение, — а для деталей, работающих при динамических и циклических нагрузках — ещё и относительное сужение, и ударную вязкость.

По условиям применения отливки подразделяют на подконтрольность деталей органам надзора:

отливки стальные для деталей, неподконтрольным органам надзора;
стальные отливки для деталей, подконтрольным органам надзора.

Отливки стальные (кольцевые заготовки) из сталей различных марок

Стальные отливки (кольцевые заготовки) могут изготавливаться из сталей следующих марок: сталь 20 (ГОСТ 977, ГОСТ 1050), отливки хладостойкие 09Г2С (ГОСТ 19281), 10Г2 (ГОСТ 4543), отливки высокопрочные 40Х (ГОСТ 977, ГОСТ 4543), отливки жаропрочные (кольцевые заготовки) 15Х5М (ГОСТ 20072), нержавеющие отливки (коррозионно-стойкие кольцевые заготовки) 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т по ГОСТ 5632. Возможно изготовление отливок из других марок сталей.

Производство отливок стальных

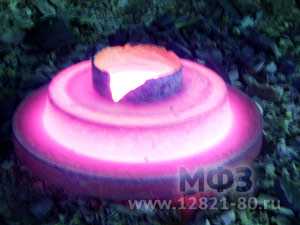

Отпуск при термической обработке фланцевой заготовки 15Х5М. Закалка заготовки нержавеющего фланца.

На нашем предприятии применяются режимы термической обработки стали, приведённые в таблице ниже:

Марка стали	Режим термической обработки	Температура, °С	Охлаждение
20	Нормализация	880-900	На воздухе
09Г2С	Нормализация	880-900	На воздухе
10Г2	Нормализация	880-900	На воздухе
40Х	Отжиг	860-870	С печью
15Х5М	Отжиг	860-870	С печью
15Х5М	Нормализация Отпуск	970-980 680-720	На воздухе На воздухе
08Х18Н10Т 12Х18Н10Т 10Х17Н13М2Т 10Х17Н13М3Т	Закалка заготовки нержавеющего фланца	1000-1070	На воздухе или в воде

В следующей таблице приведены минимально допустимые характеристики сталей различных марок, которых придерживается наше предприятие:

Марка стали	Временное сопротив- ление разрыву σ_B, МПа	Предел текучести σ_0,2, МПа	Относи- тельное удлинение δ, %	Относи- тельное сужение ψ, %	Ударная вязкость, KCU, Дж/см²	Твердость, HB
Марка стали	не менее
20	420	245	23	50	—	≤ 167
09Г2С	430	265	21	—	—	≤ 179
10Г2	421	245	21	—	—	≤ 167
40Х	Не определяются					≤ 217
15Х5М	400	215	22	50	—	≤ 217
15Х5М	590	410	13	35	—	≤ 240
08Х18Н10Т	490	196	38	55	—	≤ 179
12Х18Н10Т	510	196	38	55	—	≤ 179
10Х17Н13М2Т	510	196	38	52	—	≤ 200
10Х17Н13М3Т	510	196	38	52	—	≤ 200

Контроль качества поверхности отливок

Отливки нашего производства очищаются от окалины и пригара. По согласованию с потребителем (заказчиком) допускается наличие пригара на отдельных местах отливок.

На поверхностях отливок, подлежащих механической обработке, не допускаются дефекты поверхности в виде раковин, утяжин, плен и т.д., превышающие по глубине припуск на механическую обработку.

На необрабатываемых поверхностях отливок допускаются без исправления отдельные раковины и другие дефекты, кроме трещин, не влияющие на прочность и работоспособность детали, размеры и расположение которых указаны в чертежах отливок, согласованных с потребителем (заказчиком).

Недопустимые дефекты после зачистки или разделки допускается исправлять заваркой, кроме дефектов глубиной после зачистки более 1/3 толщины стенки или более 30 мм, дефектов на кромках изделия при остаточной толщине стенки отливки менее 10 мм, дефектов на уплотнительных и приварных поверхностях заготовок.

Исправление дефектов отливок производится перед термической обработкой, термическая обработка повторяется, если дефекты обнаруживаются. Если после термической обработки были обнаружены исправимые дефекты, они завариваются, а отливка проходит термическую обработку повторно. Общее число термических обработок — не более трех.

Контроль плотности кольцевых заготовок

Детали, производимые из отливок 3-й группы и согласно техническим требованиям КД и (или) НТД, должны выдерживать пробное гидравлическое давление (Р пр) по ГОСТ 356 или иных имеющихся документов на детали.

Контроль плотности отливок производится неразрушающими методами, обеспечивающими соответствие деталей нормам испытательного гидравлического давления.

Поставка и экспорт отливок (кольцевых заготовок)

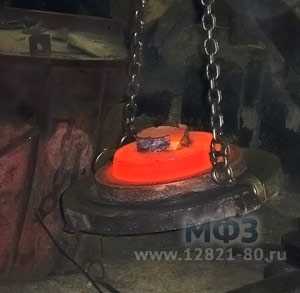

Отливка фланца на подвесном траверсе перед выбивкой

К каждой партии отливок для фланцев, заглушек фланцевых, переходов и т.д. прилагается сертификат с наименованием и адресом изготовителя и заказчика, номером партии, количеством отливок в партии, маркой стали, результатами химического и механического контроля.

Приемка осуществляется партиями из отливок одного наименования, одного типоразмера, одной марки стали, одной или нескольких плавок сменной выплавки, прошедших техническую обработку в одной или нескольких садках по одинаковому режиму с обязательной регистрацией режима автоматическими приборами.

На всех отливках партии проводят контроль поверхности, плотности, маркировки и т.д.

Изготовленные отливки транспортируются любым видом транспорта по желанию заказчика. Наше предприятие готово произвести доставку отливок и их таможенное оформление при экспорте.

www.12821-80.ru

ЗАГОТОВКИ ФЛАНЦЕВЫЕ СТАЛЬНЫЕ ШТАМПОВАННЫЕ ПРАЙС-ЛИСТ ЗАГОТОВКИ ФЛАНЦЕВ ПЛОСКИХ ЦЕНЫ ШТАМПОВКИ ФЛАНЦЕВ ВОРОТНИКОВЫХ

Дата последнего обновления прайс-листа – февраль 2011 г.

Обратите внимание, что цены на штампованные фланцевые заготовки не актуальны!

Прайс на сегодняшний день неактуальный. Просьба прислать заявку на электронную почту [email protected] или связаться с отделом продаж для консультации по стоимости и срокам: см. нашу контактную информацию.

На данной странице цены представлены в рублях без учёта НДС.

При оформлении заявки действуют дополнительные ценовые поправки, в :

скидки: 15 тонн и более — 3%, 20 тонн и более — 5%;
приплаты: 5 тонн и менее — +3%, 10 тонн и менее — +2%;

При размещении заказа малого объёма возможно увеличение стоимости продукции до 20%.

Фланцевые заготовки из стали 09Г2С (для температурных условий -70…+425 °C) поставляются по II группе согласно ГОСТ 8479-70 (с твёрдостью по Бринеллю HB≤207 МПа)

Отгрузка осуществляется на автотранспорт Покупателя, а также возможна доставка продукции.

Прайс-листы на фланцевые заготовки (штамповка)

Цены на заготовки фланцев воротниковых ГОСТ 12821-80

Штампованные фланцевые заготовки по ГОСТ 12821-80 малых Ду с позициями №№ 1 – 9, № 13 изготавливаются без внутреннего отверстия.

№	Обозначение ГОСТ 12821-80	Масса, кг	Сталь 20		Сталь 09Г2С
№	Обозначение ГОСТ 12821-80	Масса, кг	цена за шт.	цена за тн.	Цена за шт.	цена за тн.
1	1-15-40	0,98	111,09	113 355	123,21	125 732
2	1-20-40	1,20	134,28	111 899	149,98	124 982
3	1-20-63	2,10	206,27	98 224	240,92	114 725
4	1-25-40	1,50	162,70	108 460	181,79	121 195
5	1-25-63	2,80	269,80	96 359	325,12	116 113
6	1-32-40	2,45	230,11	93 926	274,72	112 126
7	1-32-63	3,72	340,56	91 549	391,86	105 339
8	1-40-40	2,90	262,73	90 596	284,80	98 209
9	1-40-63	4,70	444,00	94 467	492,86	104 862
10	1-50-16	2,80	253,93	90 691	294,87	105 310
11	1-50-40	3,30	298,74	90 529	360,11	109 125
12	1-50-63	6,20	478,73	77 215	553,44	89 265
13	7-50-160	8,10	657,49	81 171	796,42	98 362
14	1-65-63	7,60	598,96	78 811	696,07	91 588
15	1-80-16	4,80	428,90	89 353	488,81	101 836
16	1-80-40	5,70	481,79	84 525	547,55	96 061
17	1-80-63	8,30	668,84	80 583	751,30	90 518
18	7-80-160	14,00	978,87	69 919	1 170,04	83 658
19	1-100-16	5,70	525,42	92 179	609,54	106 938
20	1-100-40	8,50	699,08	82 243	799,86	95 272
21	7-100-63	12,80	1 008,58	78 796	1 169,71	91 384
22	7-100-160	20,00	1 432,31	71 616	1 805,08	90 254
23	7-100-200	74,00	4 822,75	65 173	5 601,17	75 691
24	1-125-16	7,50	727,40	96 987	824,14	109 884
25	1-125-40	11,50	873,77	75 980	1 022,09	88 877
26	1-150-16	10,40	817,36	78 592	938,02	90 194
27	1-150-40	14,80	1 156,57	78 147	1 365,47	92 261
28	7-150-63	33,00	2 350,47	71 227	2 554,54	77 410
29	7-150-160	44,50	3 116,01	70 082	3 937,86	88 491
30	1-200-16	16,70	1 188,99	71 197	1 354,41	81 102
31	7-200-63	49,30	3 580,86	72 634	4 030,09	81 747
32	1-250-16	22,50	1 908,28	84 813	2 187,52	97 223
33	1-250-40	45,00	3 422,71	76 060	3 770,98	83 799
34	7-250-63	70,00	4 411,60	63 023	4 999,67	71 423
35	1-300-16	35,20	2 676,18	76 028	2 990,78	84 965
36	1-300-40	86,00	5 477,41	63 691	6 008,52	69 906

Цены на штамповки фланцев плоских ГОСТ 12820-80

Штамповки плоских фланцев ГОСТ 12820-80 изготавливаются с внутренними отверстиями.

№	Обозначение ГОСТ 12820-80	Масса, кг	Сталь 20		Сталь 09Г2С
№	Обозначение ГОСТ 12820-80	Масса, кг	цена за шт.	цена за тн.	Цена за шт.	цена за тн.
37	1-50-16	3,00	249,96	83 320	286,83	95 609
38	1-65-16	3,90	331,29	84 946	371,66	95 297
39	1-80-16	4,40	408,10	92 750	425,14	96 624
40	1-100-16	5,60	501,31	89 518	536,51	95 805
41	1-125-16	7,90	627,25	79 399	736,79	93 265
42	1-150-16	10,00	845,65	84 565	885,48	88 548
43	1-200-16	12,50	1 063,96	85 118	1 216,51	97 322
44	1-200-25	16,00	1 260,22	78 763	1 451,58	90 723
45	1-250-16	23,20	1 755,68	75 676	2 127,67	91 710
46	1-300-16	24,00	2 142,56	89 274	2 434,65	101 444

Надеемся на взаимовыгодное и плодотворное сотрудничество.
С уважением, компания «Метизно-фланцевый завод».

www.12821-80.ru

Фланцевые заготовки от производителя, заготовка фланца доставим

Изготовление заготовок фланцев

Наиболее широко для изготовления фланцев применяется технологии ковки, штамповки, литья, после которых следует механическая обработка заготовок.

ООО «СТАНДАРТНЕФТЕГАЗ» детали изготавливает методом центробежного электрошлакового литья (ЦЭШЛ). Этот метод литья и технологические процессы на его основе обеспечивают высокие свойства литого металла за счет его рафинирования в процессе электрошлаковой плавки и применения специальных технологических приемов для получения направленной кристаллизации металла при отливке. Свойства электрошлакового литого металла не только не уступают свойствам обычного кованого, но в ряде случаев превосходят его по характеристикам пластичности и ударной вязкости при одинаковых показателях прочности.

При изготовлении литых заготовок фланцев применяются передовые технологии, в том числе уникальные разработки режимов литья, позволяющие получать уплотненную макроструктуру металла. Благодаря применению активных шлаков происходит рафинирование металла со значительным уменьшением серы и фосфора, что позволяет получать изделия с высокими механическими свойствами, не уступающими, а по некоторым параметрам, например ударная вязкость при низких температурах, превосходящими механические свойства проката и поковок. Установки центробежного литья, позволяют получать стальные цилиндрические отливки массой до 2,5 т.

Требования к фланцевым заготовкам

Технические требования, предъявляемые заказчиком на стальные отливки, могут быть различными. Для одних заказов может быть всего лишь достаточно контроля внешнего вида, размера и химического состава. Когда для других – необходим контроль механических свойств: относительное удлинение, предел текучести, временное сопротивление. К тому же для деталей, которые работают при динамических и циклических нагрузках требуется контроль еще и относительного сужения, и ударной вязкости.

Все изделия проходят термообработку, проверку механических свойств после термообработки и контроль химического состава, в соответствии с требованиями к маркам сталей.

Специализированная лаборатория проводит контроль качества. На готовую продукцию выдается паспорт с фактическими характеристиками.

С уверенностью можем заявить, что фланцевые заготовки производства ООО «СТАНДАТНЕФТЕГАЗ»соответствуют требованиям к механическим свойствам поковки гр.IV ГОСТ 8479-70, ГОСТ 25054-81.

Для удобства наших клиентов мы имеем возможность отгружать кольцевые заготовки с предварительной механической обработкой. Этот способ имеет ряд преимуществ: при механической обработке сразу становится видно наличие поверхностных дефектов, что дает возможность исключить поставку бракованной продукции; на треть снижается вес отгружаемой продукции, тем самым снижаются затраты на доставку деталей.

Заготовка фланца Фланцевая заготовка

www.omsksng.ru

Заготовки фланцев Часть I

Штампованные заготовки

Изготовление заготовок для фланцев по чертежам методом горячей штамповки экономически целесообразно в серийном и массовом производстве. В отличие от других технологических процессов горячего деформирования, штамповка обеспечивает не только требуемую производительность, но и сравнительно высокую точность изготовления заготовок, что невозможно достичь при ковке. При этом производственникам не требуется иметь обширный парк оборудования. Типовая технологическая линия включает горячештамповочный и обрезной пресс. При этом сменная оснастка – штампы, позволяет использовать один и тот же тип оборудования для изготовления заготовок различных размеров и типов.

Особенности технологического процесса штамповки

Для того чтобы сформировать заготовку требуемых геометрических размеров с соблюдением заданных показателей точности, технологический процесс штамповки заготовок фланцев по чертежам включает от трех до четырех переходов.

Осадка заготовки;
Формообразование;
Пошивка отверстий;
Удаление облоя.

Основным недостатком данной технологии является необходимость больших припусков под механическую обработку, которые не только увеличивают расход материала, но и требуют внушительных затрат на механическую обработку. Это, в конечном счете, негативно сказывается на себестоимости изделия. Плюсом штампованных заготовок являются высокие прочностные характеристики, которыми обладают готовые фланцы по чертежам.

К настоящему времени инженерами уже разработан ряд технологических приемов, позволяющих минимизировать трудоемкость последующих операций. Это достигается за счет калибровки отверстий с помощью пуансонов, тщательного расчета штамповочных уклонов, а также использования специальных обрезных штампов. Кроме того, штампы последовательного или совмещенного типа позволяют за один проход выполнять пробивку отверстий, обрезку, правку и удаление уклонов. К сожалению даже эти технологические улучшения не позволяют полностью отказаться от припуска на механическую обработку.

Читать вторую часть

npoet.ru

Литейные заводы России

Е.Н. Еремин, С.Н. Жеребцов

Омский государственный технический университет, ЗАО «Омский завод кольцевых заготовок»

Описан способ получения высококачественных заготовок типа фланец методом центробежного электрошлакового литья с модифицированием металла дисперсными частицами карбонитрида титана. Приведены результаты сравнительного анализа литого металла и показаны преимущества способа.

центробежное электрошлаковое литье;
модифицирование;
структура;
механические свойства;
фланцевые заготовки.

В настоящее время на предприятиях нефтегазоперерабатывающей и химической промышленности для соединения различных трубопроводов широкое применение получили изделия в виде кольцевых заготовок типа фланец. Они изготавливаются по ГОСТ 12820-80, ГОСТ 12821-80 из сталей 20, 09Г2С, 10Г2, 2X13, 08X18Н10Т и др. и работают в области высоких давлений и жестких климатических условиях, при резких перепадах температур транспортируемых сред и поэтому являются деталями ответственного назначения, подведомственными Госгортехнадзору Российской Федерации.

Данная продукция может изготавливаться различными технологическими процессами. Наиболее широко используются ковка, штамповка, литье традиционными способами (открытыми методами плавки) с последующей механической обработкой заготовок. Эти штатные технологии имеют и преимущества, и недостатки.

Достоинствами традиционной технологии литья являются высокая точность заготовок с минимальными припусками на механическую обработку и большой коэффициент использования металла. К ее недостаткам следует отнести невысокое качество металла и трудность получения плотных заготовок, поскольку при плавке и разливке расплав насыщается газами, неметаллическими включениями, вредными примесями и склонен к структурной и химической неоднородности. По этим причинам иные заготовки для изготовления деталей ответственного назначения практически не применяются.

Изделия, полученные ковкой, имеют более высокое качество металла, хотя и могут наследовать дефекты литых заготовок и слитков, используемых при этом. Серьезные недостатки этой технологии — высокая стоимость заготовок, обусловленная применением большого количества промежуточных операций (ковка слитков на биллеты, разрезка их на заготовки, прошивка заготовок, раздача), низкий коэффициент использования металла и необходимость наличия дорогостоящего кузнечного и прокатного оборудования. Таким образом, горячая деформация при производстве фланцевых заготовок — это вынужденное решение, к которому прибегают из-за низкого качества литья.

Перспективным направлением решения этой проблемы является замена кованых заготовок отливками высокого качества с минимальными припусками на механическую обработку. Поскольку эти детали имеют центральные сквозные отверстия, для их изготовления целесообразно использовать новую прогрессивную технологию — центробежное электрошлаковое литье (ЦЭШЛ), которое в силу своих технологических особенностей лишено многих из вышеперечисленных недостатков [1].

Сущность технологии заключается в электрошлаковом переплаве электрода в плавильной емкости, обеспечивающей накопление жидкого металла и шлака в нужных количествах, и последующей его заливке во вращающуюся форму. В качестве переплавляемого металла могут применяться расходуемые электроды любой формы и сечения. Такая технология и была использована для изготовления фланцевых заготовок ответственного назначения.

Переплав расходуемого электрода осуществляли под флюсом, представляющим собой смесь фтористого кальция, электрокорунда, магнезита и кремнезема. Такой флюс обеспечивает рафинирование жидкого металла и плавильной емкости от серы и фосфора, защиту от вредного воздействия окружающей среды, а также отличается значительной текучестью при высокой скорости охлаждения [2].

Метод электрошлакового литья прост и производителен. Оборудование для реализации этой технологии включает в себя серийные установки типа А-550У или ЭШП-0,25, гарнисажную плавильную емкость специальной конструкции, центробежную машину с вертикальной осью вращения и литейную форму.

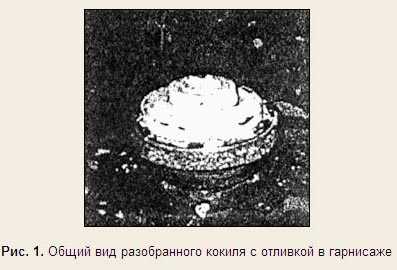

Точность получаемой отливки определяется литейной формой. Поэтому использовали составной кокиль, изготовленный методом токарной обработки кольцевых заготовок, каждая из которых повторяет часть наружной конфигурации отливаемой детали. При сливе шлакометаллической струи в кокиль под действием центробежных сил происходит ее разделение. Шлак препятствует прилипанию отливки к стенкам литейной формы, располагаясь тонким и ровным слоем на ее поверхности. Значительная часть шлака вытесняется внутрь и вверх отливки, где является тепловой надставкой и не позволяет образовываться усадочным полостям и раковинам. По мере общего снижения температуры металла и шлака на поверхности отливки образуется гарнисаж, отделяемый от заготовки только после ее извлечения из формы. Для примера на рис. 1 показан общий вид разобранного кокиля с отливкой.

Важным преимуществом такой технологии является возможность упрочнения металла заготовок за счет его модифицирования.

Выбор модификатора осуществляли согласно методике, изложенной в работе [3].

Установлено, что наиболее эффективным является комплексное модифицирование синтетическими ультрадисперсными частицами карбонитрида титана и титана в количестве 0,3… 0,5% от массы расплава. Модификатор получали смешиванием порошковых компонентов с последующим холодным прессованием в таблетки диаметром 25… 30 мм и толщиной 8… 15 мм.

Размеры таблеток были выбраны из условия их растворения в модифицируемом расплаве в течение 20… 30 с. Модификатор вводили при температуре 1650°С за 2 мин до слива, что обеспечивало равномерное распределение дисперсных частиц-инокуляторов по всему объему жидкого металла в плавильной емкости. Заливку металла в металлическую литейную форму кокиль проводили при температуре 1600°С.

Заготовки фланцев, полученные центробежным электрошлаковым литьем с модифицированием (ЦЭШЛM), удовлетворяют всем предъявляемым требованиям к выпускаемой продукции: это и геометрическая точность отливки, и высокие свойства металла. Так, припуск под механическую обработку по наружной поверхности составляет 2… 2,5 мм, по высоте до 1 мм, по внутреннему диаметру 8… 5 мм. Коэффициент использования металла при этом достигает 0,6—0,8. Это существенно снижает металлоемкость изделия и энергозатраты на его изготовление.

Электрошлаковый модифицированный металл отличается от металла, полученного открытой плавкой, мелкозернистой структурой, большей химической однородностью, отсутствием инородных окисных включений, воздушных пузырей, пор, раковин, трещин, низким содержанием вредных примесей серы и фосфора, равномерной плотностью металла по всему объему, а, следовательно, и изотропностью физико-механических свойств по всем направлениям. Так, например, анализ структуры полученных отливок из стали 2X13 свидетельствует о том, что немодифицированный металл имеет направленную транскристаллитную структуру с большой протяженностью первичных осей дендритов. Металлографический анализ показал, что в этом случае происходит огрубление структуры мартенсита, сопровождающееся значительным повышением твердости с межкристаллитной формой разрушения металла (рис. 2).

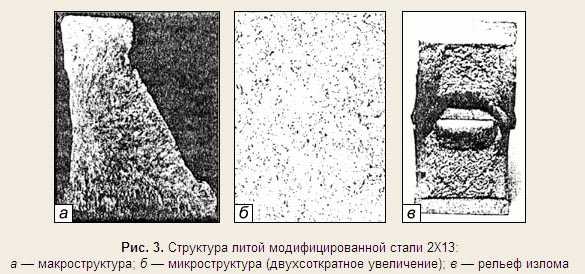

Введение в металл 0,4% модификатора приводит к существенному изменению структуры и свойств литого металла. Устраняются зоны транскристаллизации в кольцевых отливках, резко уменьшаются размеры дендритов, которые к тому же приобретают благоприятную форму по всему объему закристаллизовавшегося металла. Структура отливок характеризуется наличием ферритно-мартенситной матрицы с компактными карбидами, расположенными большей частью в микрозернах, а разрушение ударных образцов носит в основном транскристаллитный характер (рис. 3).

В этом случае уровень механических свойств отливок практически не отличается от свойств кованой заготовки. Результаты механических испытаний некоторых марок сталей, применяемых для изготовления фланцев, приведены в таблице.

Сравнительный анализ показывает значительное превосходство электрошлакового металла над металлом открытой индукционной плавки и небольшие различия но отношению к свойствам кованого. Ультразвуковой контроль и магнитодефектоскопия показали плотную литую структуру, отсутствие микротрещин и каких-либо дефектов. После механической обработки такие фланцы успешно прошли гидроиспытания на герметичность под давлением 44 МПа. Для примера на рис. 4 приведен общий вид отливки и готового фланца Ду 200 с давлением рабочей среды Ру 10 МПа. В целом, свойства электрошлакового металла удовлетворяют требованиям ТУ26-0157-24-69, что позволяет использовать литые электрошлаковые заготовки взамен поковок. Кроме того, такая технология обеспечивает высокую оперативность выпуска различной номенклатуры и типоразмеров фланцевых заготовок.

По разработанной технологии на ЗАО «Омский завод кольцевых заготовок» освоен выпуск литых фланцев от Ду 50 до Ду 500 с давлением рабочей среды от Ру 0,1 до Ру 20,0 МПа из сталей 20, 09Г2С, 17ГС, 10Г2, 2X13, 08X18Н10T, Х17Н13МЗТ и Х23Н18.

Литература

Медовар К.П., Шевцов В.Л., Марийский Г.С. Центробежное электрошлаковое литье. — Киев: О-во «Знание» УССР, 1983. — 48 с.

Медовар Б.И., Цыкуленко Л.К., Шевцов В.Л. Металлургия электрошлакового процесса. — Киев: Наук. думка, 1986. — 248 с.

Еремин Е.Н. Закономерности комплексного модифицирования литого электрошлакового металла // Анализ и синтез механических систем. — Омск: Изд-во ОмГТУ, 1998. — С. 131–134.

otlivka.info
