КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

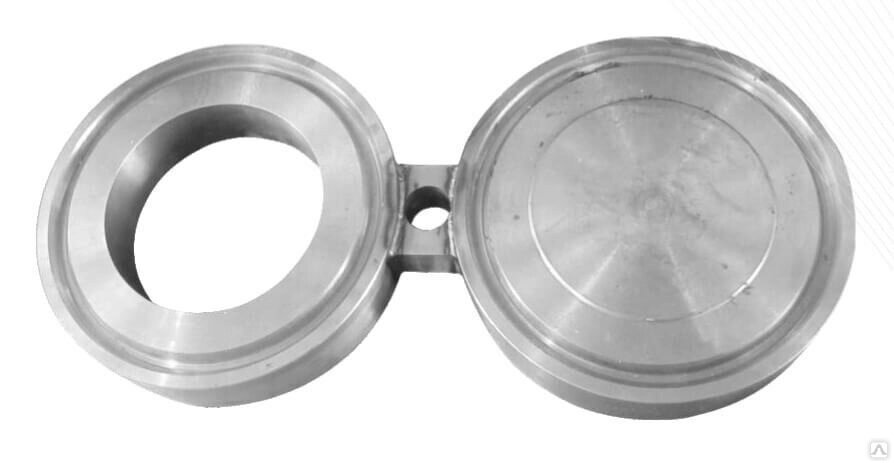

ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ по Т-ММ-25-01-06 состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой перемычкой с отверстием.
Одной из разновидностей заглушек поворотных стальных являются ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ С РУКОЯТКОЙ, которые соответствуют стандарту Т-ММ-25-01-06. Данный вид заглушек представляет собой деталь трубопровода, состоящую из двух частей – непосредственно заглушки и приваренной к ней рукоятки. Температура, при которой применяются заглушки, напрямую зависит от типа и марки стали, используемой для её изготовления, и изменяется в диапазоне от минус 70 до плюс 650 градусов Цельсия. Условное эксплуатационное давление для поворотных заглушек может колебаться в пределах от 6 кгс/см
Стандарт Т-ММ 25-01-06 устанавливает три варианта исполнения заглушек поворотных стальных:
Исполнение 1 – Заглушки поворотные плоские на условное давление от 6 кгс/см2 до 25 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80
Исполнение 2 – Заглушки поворотные выступ-впадина на условное давление от 6 кгс/см2 до 100 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80
Исполнение 3 – Заглушки поворотные шип-паз на условное давление от 6 кгс/см2 до 100 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80.
Развёрнутая техническая характеристика заглушек поворотных стальных
ИСПОЛНЕНИЕ I
ИСПОЛНЕНИЕ II
ИСПОЛНЕНИЕ III
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ заглушки поворотной стальной с рукояткой исполнения 2 с условным проходом 100 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 09Г2С Т-ММ-25-01-06:
Заглушка ЗР(
II) 100-16-09Г2С Т-ММ-25-01-06-02Компания ООО ПКФ «НержплюсАрматура» имеет возможность предложить Вам любые заглушки поворотные стальные Т-ММ-25-01-06.
|
Для получения дополнительной информации о продукции и услугах, ценах, условиях, способах доставки обращайтесь в отдел продаж ООО ПКФ «НержплюсАрматура» по следующему телефону: +7 (351) 247-41-17 Также вы можете отправить нам сообщение, заполнив форму. |
Классная статья
Оставить отзыв
| Имя | |
| Текст комментария | |
| Оценка для товара | |
Copyright MAXXmarketing Webdesigner GmbH
Компания ПКФ «НержПрофи» занимается производством и поставками трубопроводной арматуры и деталей трубопровода.
В компании ПКФ «НержПрофи» Вы всегда найдете в наличии:
Фланец челябинск
Переход челябинск
Фитинги челябинск
Отвод челябинск
ГОСТ 12820-80 челябинск
ГОСТ 12821-80 челябинск
Тройник челябинск
Муфта челябинск
Контргайка челябинск
ГОСТ 17375-01 челябинск
ГОСТ 17378-01 челябинск
ГОСТ 17376-01 челябинск
Заглушка челябинск
ТММ25-01 челябинск
АТК 26-18-5-93 челябинск
Сгон челябинск
Резьба челябинск
Кран шаровый челябинск
Детали трубопровода челябинск
Переход точеный челябинск
Фланец Уфа
Переход Уфа
Фитинги Уфа
Отвод Уфа
ГОСТ 12820-80 Уфа
ГОСТ 12821-80 Уфа
Тройник Уфа
Муфта Уфа
Контргайка Уфа
ГОСТ 17375-01 Уфа
ГОСТ 17378-01 Уфа
ГОСТ 17376-01 Уфа
Заглушка Уфа
ТММ25-01 Уфа
АТК 26-18-5-93 Уфа
Сгон Уфа
Резьба Уфа
Кран шаровый Уфа
Детали трубопровода Уфа
Переход точеный Уфа
Фланец Казань
Переход Казань
Фитинги Казань
Отвод Казань
ГОСТ 12820-80 Казань
ГОСТ 12821-80 Казань
Тройник Казань
Муфта Казань
Контргайка Казань
ГОСТ 17375-01 Казань
ГОСТ 17378-01 Казань
ГОСТ 17376-01 Казань
Заглушка Казань
ТММ25-01 Казань
АТК 26-18-5-93 Казань
Сгон Казань
Резьба Казань
Кран шаровый Казань
Детали трубопровода Казань
Переход точеный Казань
Мы переехали на новый сайт ПЕРЕЙТИ >>
Для чего используют поворотную заглушку? Особенности, изготовление, применение
Главная → Статьи → Что такое поворотная заглушка и сферы её применения

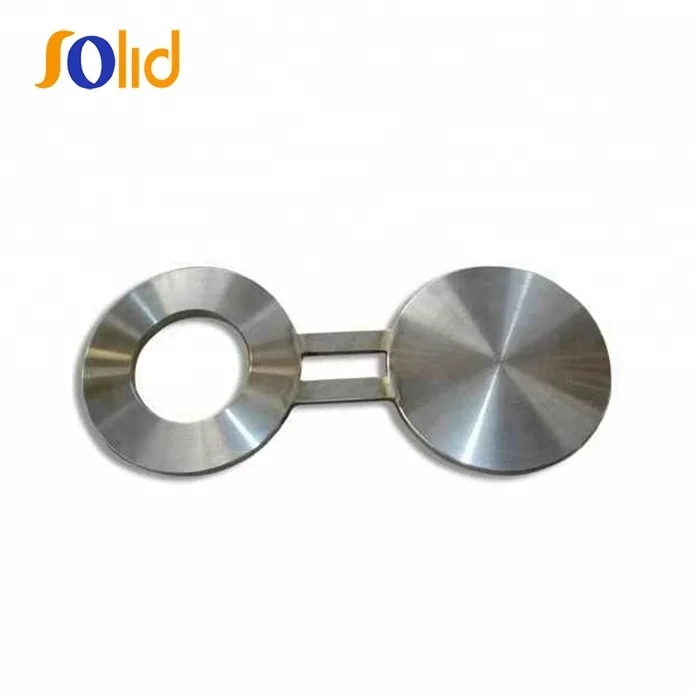

Поворотные заглушки, они же обтюраторы или очки Шмидта служат для тех же целей, что и шаровые краны и задвижки разных типов.
С их помощью перекрывают трубопроводы, ограничивая транспортировку по ним жидких и газообразных сред. Надёжное перекрытие делает возможным отсечение части трубопровода для профилактических и ремонтных работ.
- Как действует поворотная заглушка?
- Виды обтюраторов
- Размеры реверсивных заглушек
- Изготовление обтюраторов (реверсивных заглушек)
Как действует поворотная заглушка?
Состоит такая заглушка из двух частей – фланцевой и глухой (запорной). В рабочем состоянии на месте установки расположена часть с отверстием, через которое и происходит транспортировка содержимого трубопровода. Если требуется провести плановые или внеплановые ремонтные работы, ревизию трубопровода или замену его частей, фланцевое соединение разбирается и заглушка поворачивается другой своей частью – глухой. Болты фланца затягивают и движение сред по трубам полностью прекращается.
К преимуществам этого типа запорной арматуры можно отнести:
- надёжное перекрытие трубопровода;
- низкая себестоимость и цена за счёт простоты конструкции;
- длительный срок службы – в поворотных заглушках нет сложных элементов, трущихся и движущихся деталей;
- малый вес;
- простота в работе.
Есть у заглушек этого типа и минусы. Частичное перекрытие трубопровода невозможно, есть только два положения – открыто/ закрыто, кроме того прекратить движение содержимого по трубопроводу быстро не получится – нужно полностью разобрать болтовой крепёж фланца, поменять положение заглушки и затянуть болты снова. Поэтому для проведения процедуры отсечения требуется удалить из труб транспортируемое вещество на время работ по перекрытию.
Виды обтюраторов
Поворотные заглушки должны полностью соответствовать форме фланца, в котором монтируются.
Есть три типа обтюраторов:
- плоские, без рельефа;
- с выемкой и выступом под металлическое уплотнительное кольцо;
- обтюратор с рельефом «шип-паз».
Особенности формы должны точно соответствовать таким же элементам на воротниковом фланце, в котором заглушка монтируется. Так достигается максимально плотное соединение, не пропускающее жидкость и газообразное содержимое трубопровода.
Также к отдельному типу можно отнести реверсивные заглушки с ручкой – это делает использование и монтаж изделия более удобным. Заглушки с рукояткой стоят немного дороже, но это несущественная разница.
Размеры реверсивных заглушек
Очковые заглушки для трубопровода изготавливают по стандартной документации. Есть два варианта – русские стандарты, где диаметр традиционно измеряется в миллиметрах и стандарты США – размеры указываются в дюймах.
Среди отечественных стандартов выделяют три:
- Т-ММ-25-2000 с диаметром 10-1200 мм;
- Т-ММ-25-01-06 с диаметром 10-600 мм;
- АТК-26-18-5-93 с Ду 25-700 мм.
Разнится в зависимости от стандарта и давление, которое выдерживает обтюратор. Первые два типа рассчитаны на показатели 6-100 кгс/см, заглушки типа АТК – на 16-160 кгс/см.
Американские стандарты подразумевают ряд размеров (Ду) от полудюйма до 24’’, с расчётом на давление классов от 75 до 900.
Изготовление обтюраторов (реверсивных заглушек)
Производят обтюраторы на заводах с использованием специального оборудования.
Процесс несложен и полностью автоматизирован, а благодаря простоте конструкции себестоимость изготовления очень низкая, что положительно отражается на цене готовых изделий. Для производства используют стали марок 20, 09Г2С, 15х5М и других. Основные требования к материалу – достаточная прочность, устойчивость к коррозии и средняя хрупкость.
