Фланцевая заглушка ГОСТ 12820-80 | КИП-Арматура
Заглушка фланцевая — это деталь, которая предназначается для того, что бы закрыть концевые отверстия в трубопроводах различного назначения.

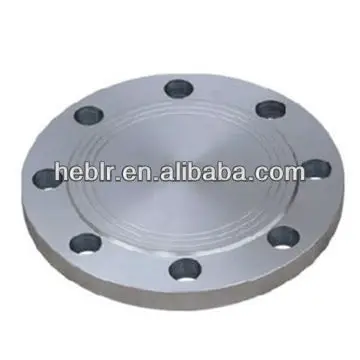

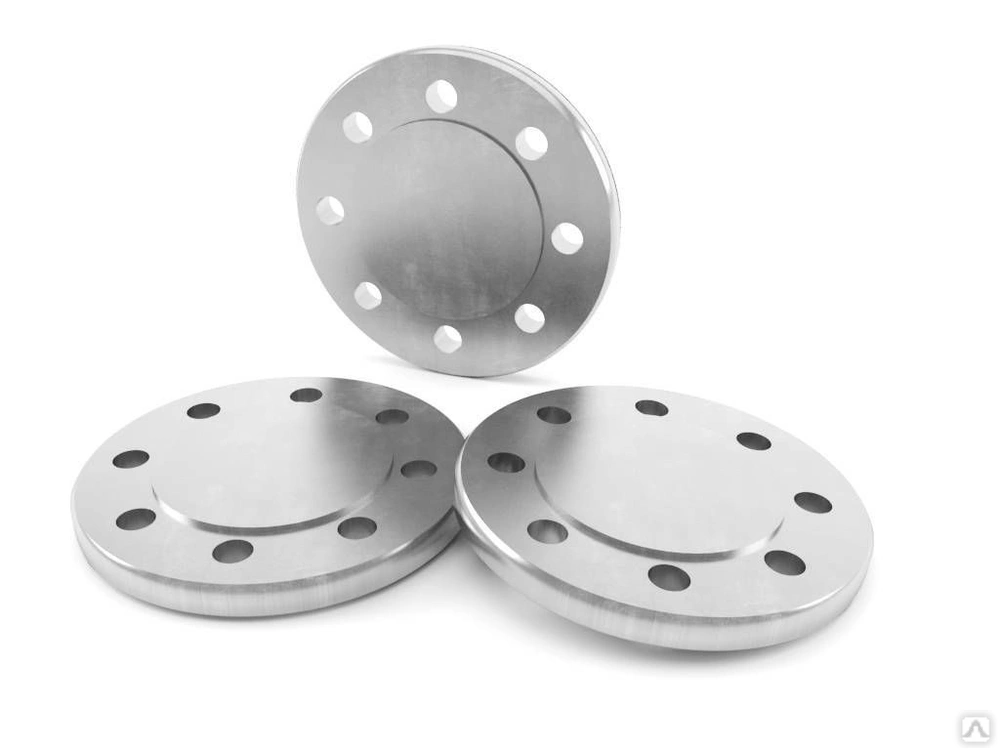

Фланцевая заглушка (или как ее еще называют – «глухой фланец») представляет собой круг с кольцевой опорной поверхностью и отверстиями для болтов для крепления на фланцах. По всем своим параметрам фланцевая заглушка должна соответствовать той детали, с которой она сопрягается. К таким параметрам относятся материал, из которого изготовлена заглушка, ее геометрические параметры, а также рабочее давление.
Отличие заглушек от фланцев состоит в том, что у них отсутствует центральное отверстие. Они нужны в тех случаях, когда нужно перекрытие труб, если отпадает необходимость в какой-нибудь из веток трубопровода.
Стальные фланцевые заглушки могут изготовляться различными способами и методами.
Заглушка фланцевая применяется в разных промышленных сферах — газовой, химической, нефтяной, а также в нефтепроводах, водопроводах и газопроводах. Не имея центрального отверстия, заглушка фланцевая применяется для временного перекрытия определенной части или ветки трубопровода. То есть она не соединяется с чем-то трубу, а всего лишь перекрывает ее.
Кроме того, с помощью заглушек создаются промышленные емкости , которые работают под давлением.
Заглушки способны выдерживать довольно высокие температуры.
Температура, при которой могут применяться фланцевые заглушки, зависит в основном от марки стали, из которой изготовлены заглушки. Обычно она колеблется от -70 до +650 градусов по Цельсию.
Давление, на которое рассчитаны заглушки фланцевые — от 0,6 МПа (6 кгс/см2) до 16 МПа (160 кгс/см2).
Технические характеристики
Фланцы глухие, заглушки фланцевые, PN – 1,0 МПа (10 кгс/см2) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Dy* | D | D1 | D2 | b | b1 | h | d2 | d | n | Номинальный диаметр болтов или шпилек | Масса, кг, не более |
200 | 335 | 295 | 268 | 16 | 14 | 3 | 196 | 22 | 8 | М20 | 9,2 |
250 | 390 | 350 | 320 | 18 | 16 | 244 | 12 | 14,4 | |||
300 | 440 | 400 | 370 | 20 | 17 | 4 | 294 | 20,1 | |||
350 | 500 | 460 | 430 | 22 | 19 | 344 | 16 | 29,3 | |||
400 | 565 | 515 | 482 | 24 | 21 | 390 | 26 | М24 | 41,0 | ||
450 | 615 | 565 | 532 | 440 | 20 | 48,9 | |||||
500 | 670 | 585 | 26 | 23 | 490 | 64,0 | |||||
600 | 780 | 725 | 685 | 30 | 26 | 5 | 590 | 30 | М27 | 99,6 | |
800 | 1010 | 950 | 905 | 40 | 36 | 780 | 33 | 24 | М30 | 230,4 | |
1000 | 1220 | 1160 | 1110 | 45 | 41 | 980 | 28 | 385,5 | |||
1200 | 1455 | 1380 | 1330 | 55 | 51 | 1180 | 39 | 32 | М36 | 675,7 | |
Фланцы глухие, заглушки фланцевые, PN – 1,6 МПа (16 кгс/см2) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Dy* | D | D1 | D2 | b | b1 | h | d2 | d | n | Номинальный диаметр болтов или шпилек | Масса, кг, не более |
65 | 180 | 145 | 122 | 16 | 14 | 3 | 60 | 18 | 4 | М16 | 2,5 |
80 | 195 | 160 | 133 | 76 | 3,0 | ||||||
100 | 215 | 180 | 158 | 94 | 8 | 3,6 | |||||
125 | 245 | 210 | 184 | 118 | 4,8 | ||||||
150 | 280 | 240 | 212 | 18 | 16 | 142 | 22 | М20 | 7,1 | ||
200 | 335 | 295 | 268 | 196 | 12 | 10,4 | |||||
250 | 405 | 355 | 320 | 22 | 20 | 244 | 26 | М24 | 19,0 | ||
300 | 460 | 410 | 370 | 24 | 21 | 4 | 294 | 26,4 | |||
350 | 520 | 470 | 430 | 26 | 23 | 344 | 16 | 37,3 | |||
400 | 580 | 525 | 482 | 30 | 27 | 390 | 30 | М27 | 54,3 | ||
450 | 640 | 585 | 532 | 440 | 20 | 66,2 | |||||
500 | 710 | 650 | 585 | 36 | 33 | 490 | 33 | М30 | 99,2 | ||
600 | 840 | 770 | 685 | 40 | 36 | 5 | 590 | 39 | 20 | М36 | 152,2 |
800 | 1020 | 950 | 905 | 50 | 46 | 780 | 24 | 294,2 | |||
1000 | 1255 | 1170 | 1110 | 60 | 56 | 980 | 45 | 28 | М42 | 539,3 | |
1200 | 1485 | 1390 | 1330 | 70 | 66 | 1180 | 52 | 2 | М48 | 885,9 | |
Заглушка фланцевая фланец глухой гост 12820 80 в Новосибирске
СКАЧАТЬ ПРАЙС-ЛИСТ
Наши специалисты профессионально проконсультируют и подберут все необходимые Вам товарные позиций.
Компания ФОП-Сибирь предлагает большой ассортимент стальных заглушек Российского и Китайского производства на оптовом складе в Новосибирске.
Товарные позиций на складе: заглушки фланцевые, заглушки муфтовые, заглушки эллиптические и др.
Прямые поставки — гарантия низких оптовых цен!
Ежедневная отправка в регионы!
Купить в Новосибирске Заглушка фланцевая фланец глухой гост 12820 80 по низким ценам в компании ФОП-СИБИРЬ.
Присылайте заявки на почту: [email protected]
Звоните по телефону: 8-800-505-62-20
