Заглушки поворотные (очковые) по АТК 26-18-5-93, Т-ММ-25-01-06, ТТ-8924-6-90
Заглушки поворотные, или обтюраторы, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй — резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка, которая состоит из трех частей (кольцо, соединительная вставка и заглушка), затем все три части обрабатываются на станке, и свариваются между собой. Заглушки поворотные (обтюраторы), изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки поворотные (обтюраторы), изготовленные таким методом, стоят дороже, но их качество выше, т.
к. отсутствует такой момент как образование воздушных полостей внутри заглушки. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят заглушки поворотные:

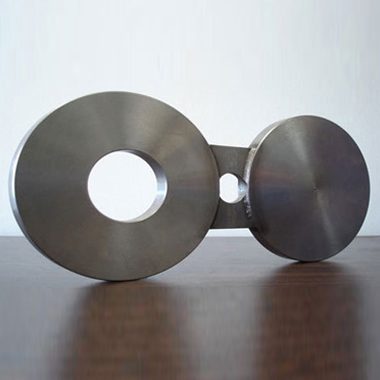

Заглушка поворотная (обтюратор):
Как видно из схематичного изображения, приведенного выше, поворотные заглушки представляют из себя деталь, состоящую из трех частей — кольцо, соединительная вставка и заглушка, сваренных между собой. Поворотная заглушка (обтюратор) по своей геометрии очень похожа на очки, поэтому заглушки поворотные иногда называют “очковые заглушки” или “очки Шмидта”. Также, заглушки поворотные иногда называют – реверсивные заглушки. Заглушки поворотные (обтюраторы) изготавливаются по следующим нормативным документам: ГОСТ 12826-60, Т-ММ-25-01-06, ТТ-8924-6-90 и АТК 26-18-5-93, но наиболее востребованные — заглушки поворотные, изготовленные по Т-ММ-25-01-06 и АТК 26-18-5-93.
Заглушки поворотные (реверсивные заглушки) по Т-ММ-25-01-06 могут быть изготовлены в трех различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из трех исполнений заглушек поворотных:
Из вышеприведенных схематичных изображений видно, что Исполнение 1 – это заглушки поворотные плоские; Исполнение 2 – это заглушки поворотные выступ — впадина; Исполнение 3 – это заглушки поворотные шип-паз.
Заглушки поворотные (обтюраторы) монтируются на трубопровод во фланцевое соединение (между концевыми фланцами двух участков трубопровода) с помощью болта или шпильки и служат для периодического перекрытия трубопровода. Т.е. если нужно перекрыть трубопровод, то достаточно рассоединить фланцевое соединение, и повернуть обтюратор глухой частью между фланцев. Обычно поворотные заглушки используются в таких трубопроводах где ведутся какие-либо технические работы или опрессовки, для того чтобы временно перекрыть поток движущейся среды.
Иногда реверсивные заглушки используют вместо задвижек, т.к. их стоимость значительно ниже, но главные минусы поворотных заглушек заключаются в том, что нельзя частично перекрыть трубопровод, обтюратор может быть монтирован только в двух положениях: полностью открыт или полностью закрыт, а также в том, что для смены положения обтюратора требуется полный слив применяющейся среды, а это занимает много времени. Т.к. заглушки поворотные (очки Шмидта) крепятся между фланцев, то выбирая исполнение заглушки поворотной, следует учитывать, с каким фланцем будет соединяться данная заглушка. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит заглушка поворотная, смонтированная во фланцевое соединение:
Заглушка поворотная (обтюратор):
Ниже приведен пример условного обозначения заглушек поворотных по Т-ММ-25-01-06:
Заглушка поворотная, исполнения 1, с условным проходом 50мм, на давление 4,0МПа из стали марки 09Г2С:
Заглушка поворотная ЗП(I)50-40-09Г2С Т-ММ-25-01-06
Поворотные заглушки, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 16МПа, а их диаметр варьируется от 10мм до 1200мм.
В каждом из нормативных документов, приведенных выше, по которым изготавливаются заглушки поворотные (очковые заглушки), есть таблицы, в которых прописаны все возможные характеристики заглушек поворотных, изготовленных по этому документу. Пользуясь данными таблицами, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих
Наша компания может поставлять заглушки поворотные по Т-ММ-25-01-06, АТК 26-18-5-93, ТТ-8924-6-90 и ГОСТ 12826-60 из различных марок стали, таких как: сталь 20 и 09г2с (заглушки поворотные стальные), сталь 12х18н10т и 10х17н13м2т (заглушки поворотные нержавеющие) и д.р.
Помимо российских нормативных документов, наша компания поставляет заглушки поворотные, изготовленные по американским стандартам: ANSI B16.
5 и ANSI B16.47.
На все
поворотные заглушки (очковые заглушки), поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.Возможно изготовление заглушек поворотных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.
Если у вас остались вопросы, связанные с заглушками поворотными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343)361 2377
Изготавливаемая продукция: Заглушки поворотные
Может быть интересно
Заглушки эллиптические штампованные (бесшовные) (ГОСТ 17379-01)
Днища эллиптические (бесшовные) (ГОСТ 6533-78)
Заглушки точеные (ТУ 3647-001)
Заглушки фланцевые (АТК 24.200.02-90, ГОСТ 12836-67)
Заглушки с рукояткой (Т-ММ 25-01-06)
Очковая заглушка (обтюратор, поворотная заглушка) | Производителя
Очковая заглушка (обтюратор, поворотная заглушка)
Очковая заглушка (поворотная заглушка, обтюратор) — это деталь трубопровода, предназначенная для периодического перекрывания потока среды, транспортируемой трубопроводом, и состоящая из двух частей — глухой и фланцевой, монтируемых в фланцевое соединение (между концевыми фланцами двух участков трубопровода).
Наши очковые (поворотные) заглушки производятся из высококачественных материалов, таких как углеродистая сталь, легированная сталь (сплав), нержавеющая сталь и пр.
Размер
Очковая (поворотная ) заглушка: 1/2″~24″
DN15~DN600
Давление
Американская серия: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Типы уплотнительных поверхностей заглушек (фланцев)
Европейская серия: с выступающим ободком (RF), фланец с канавкой под уплотнительное кольцо (RJ).
Материалы
Углеродистая сталь : ASTM/ASME A105, ASTM/ASME A516 Класс 55-60-65-70
Легированная сталь : ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Нержавеющая сталь : ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Низкотемпературная сталь : ASTM/ASME A522, ASTM/ASME A707 Grade L1-L2-L3-L4-L5-L6-L7-L8
Высокопрочная сталь : ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70
Стандарты
ASME B16.
48-2010
API 590-1993
Производственный процесс
Горячая штамповка, механическая обработка.
Область применения
Очковые (поворотные заглушки, обтюратор) заглушки применяются в таких промышленностях как энергетика, нефтегазовая промышленность, химическая промышленность, кораблестроение, отопительные системы, бумажное производство, металлургия и т.д.
Компания «Ahad» является одним из ведущих производителей и поставщиков очковых (поворотных заглушек, обтюраторов) заглушек в Китае. Мы также специализируемся на выпуске колен труб, приварных фланцев, крестовин раструбных, стальных труб и пр. Наши продукции получили сертификат ISO9000, Директива 97/23/ЕС Системы и установки, оборудование, работающее под давлением (сокращенное название — PED), AD2000 Merkblatt W0 и API. И они широко используются для NIGC, Petrobras, Pemex, CNPC, Sinopec и CNOOC. Трубопроводные фитинги были экспортированы в более 36 странах , таких как Италия , Германия , Испания , Россия , США , Бразилия , Иран , Индия и другие страны .
Компания «Ahad» находится в г. Cangzhou, расположенном в 180 км от Пекина и в 90 км от главного портового города Tianjin. Такое расположение предоставляет широкие возможности для транспортировки: воздушным, морским или наземным способами.
Если вы заинтересовались нашими очковыми (поворотными заглушками, обтюраторами) заглушками или другой продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом. Благодарим, что нашли время и посетили сайт нашей компании.
