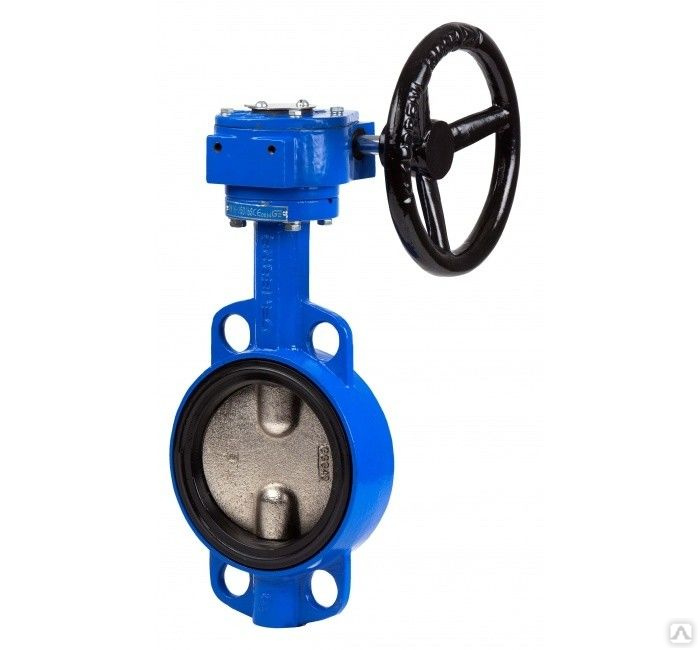

Задвижка баттерфляй Ду100 поворотный затвор
Задвижка баттерфляй Ду100 поворотный затвор — цена, типы, размеры+38 (050) 775-43-34 +38 (098) 225-60-88 [email protected]
- Запорная арматура
- Задвижки
- Затвор поворотный баттерфляй Ду-100
Испытания перед отправкой
Купить с доставкой по Украине
| Код Товара: | Баттерфляй Ду-100 |
| Тип: | Дисковый поворотный |
| Расположение: | Харьков, Украина |
| Габариты (ДхШхВ): | 52×104×348 мм |
| Вес: | 4.9 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Цена: от
864 грн.
Точные цены и помощь у консультанта
Кол-во
шт
0 отзывов
- Описание
- Отзывов (0)
- Вопрос-ответ
Задвижки баттерфляй Ду-100 — чугунные межфланцевые с поворотным дисковым чугунным запорным элементом. Используются как устройство перекрытия потока рабочей среды — вода, газ, нефтепродукты, химикаты. в Ру10, Ру16 герметичность завтора Dn100 для воды соответствует ГОСТ 9544-2005. Климатическое исполнение — У1 по ГОСТ 15150-69, tmax<130oC. Задвижки баттерфляй Ду100 поворотные мефланцевые управляются ручкой/электроприводом. Материал седлового уплотнения — PTFE. Строительная длина — 52,1 мм, вес — 5,5 кг.
Технические характеристики
|
Паспортные характеристики задвижки |
Затвор баттерфляй Ду100 |
|
Тип |
Поворотная дисковая |
|
Диаметр условного прохода Ду(Dn), мм |
100 |
|
Вид затвора |
Чугунный диск |
|
Максимальное давление Руmax, бар |
10 |
|
|
1 |
|
Материал корпуса |
Серый чугун СЧ25 |
|
Производитель |
Китай, Тайто |
|
Материал уплотнения |
PTFE, EPDM |
|
Материал штока |
Нержавеющая сталь/чугун |
|
Применение |
ГВС, ХВС |
|
Климатическое исполнение |
У1, У2 |
|
Эксплуатационные характеристики задвижки |
Регулятор Ду-100 |
|
Габаритные размеры LxDxH, мм |
52x104x348 |
|
Тип присоединения |
Межфланцевое |
|
Количество отверстий во фланце, шт |
8 |
|
Рабочая tmin, oC |
-30,00 |
|
Рабочая tmax, oC |
130,00 |
|
Рабочая среда |
Вода, пар |
|
Способ монтажа |
Вертикальный / горизонтальный |
|
Вес, кг |
2,6 |
|
Тип привода |
Ручка/электропривод |
|
Гарантийный срок, месяцев |
12 |
|
Класс герметичности |
17,3 кг/см2 |
Устройство
В устройство мефланцевого поворотного затвора баттерфляй Ду-100:
- Чугунный корпус;
- Стальной шток;
- Стопорное кольцо;
- Втулка;
- Диск запорный;
- седловое уплотнение;
- Нижний шток.
Габаритные, крепежные размеры, вес поворотного затвора Ду100
| Габаритно-присоединительные размеры |
Диаметры и крепеж |
Масса, кг |
|||||||||||||
|
Ду |
PN |
A |
B |
C |
D | L | E | G |
H |
D1 |
N,шт х Ø,см |
N1,шт х Ø,см | ØZ | К | |
|
100 |
16 |
200 |
114 |
52,1 |
104 | 32 | 70 | 156 |
71 |
125 |
4х24,5 |
4х10,3 | 15,77 | 92 |
5,5 |
Правила монтажа и ввода в эксплуатацию
Последовательность монтажа в трубопровод и ввода в эксплуатацию:
- Межфланцевые чугунные задвижки Ду100 типа баттерфляй крепятся в удобных для обслуживания участках магистрали ручкой/маховиком вверх и вбок;
- Перед установкой проводится обезжиривание;
- Шпильки-напрявляющие продеваются в ответный фланец и задвижку;
- При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки;
- После монтажа проверьте герметичность прокладочных соединений; подтекания устраните поочередной подтяжкой болтов. Проверните маховик вручную с умеренным усилием и устраните заедания;
- Наличие песка, накипи и окалины в рабочей среде значительно снижает срок службы.
Проверните маховик вручную с умеренным усилием и устраните заедания;ГОСТ
Стандарты дисковых чугунных поворотных задвижек:
- Производство — ГОСТ 5762-2002;
- Строительная длина — ГОСТ 3706-93;
- Межфланцевое соединение — ГОСТ 53763-2009;
- Процедуры испытаний — ГОСТ 33257-2015;
- Герметичность уплотнений — ГОСТ 9544-93.
Где купить задвижки баттерфляй Ду-100 Ру-10, Ру-16 в Украине?
Купить задвижки баттерфляй Ду-100 Ру-16 с чугунным/нержавеющим диском в Харькове можно китайского, турецкого, польского производства. На рынке Украины встречаются бу, новые и складского хранения. Разница в цене достигает 50% без НДС. Мы предложим несколько производителей, расскажем преимущества и недостатки, озвучим актуальные цены на аналоги затворов — задвижки Ду-100.
Гарантия
По результатам испытаний перед отгрузкой ОТК выдает гарантию на межфланцевые чугунные задвижки баттерфляй Ру-16 — 12 месяцев
Цена
Оптимальная точка цена-качество — отечественные с хранения.
Готовы подобрать Китайские, турецкие аналоги из наличия.
Оплата
Официально работаем с НДС и без, отправляем наложенным платежом, возможен экспорт, цены в гривне.
Доставка
Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.
Звоните специалистам Слобожанского завода для подбора, консультаций, уточнения цен, оформления заказа на покупку или ремонт поворотных дисковых чугунных задвижек баттерфляй Ду-100 с межфланцевым соединением.
Ду-100, ДУ-100
Похожие товары
Задвижка баттерфляй Ду50 поворотный затвор
Задвижка баттерфляй Ду50 поворотный затвор — цена, типы, размеры+38 (050) 775-43-34 +38 (098) 225-60-88 [email protected]
- Запорная арматура
- Дисковые затворы
- Затвор поворотный баттерфляй Ду-50
Испытания перед отправкой
Лидер продаж!
Купить с доставкой по Украине
| Код Товара: | Баттерфляй Ду-50 |
| Тип: | Дисковый поворотный |
| Расположение: | Харьков, Украина |
| Вес: | 3 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Цена: от
492 грн.
Точные цены и помощь у консультанта
Кол-во
шт
0 отзывов
- Описание
- Отзывов (0)
- Вопрос-ответ
Задвижки баттерфляй Ду-50 чугунные межфланцевые с поворотным дисковым чугунным запорным элементом. Используются как устройство перекрытия потока рабочей среды — вода, газ, нефтепродукты, химикаты. Герметичность завтора Dn50 Pn16 водой — 17,3 кг/см2, ГОСТ 9544-2005. Климатическое исполнение — У1 по ГОСТ 15150-69, t
Технические характеристики
|
Паспортные характеристики задвижки |
Затвор баттерфляй Ду50 |
|
Тип |
Поворотная дисковая |
|
Диаметр условного прохода Ду(Dn), мм |
50 |
|
Вид затвора |
Чугунный диск |
|
Максимальное давление Руmax, бар |
16 |
|
Минимальное давление Руmin, бар |
1 |
|
Материал корпуса |
Серый чугун СЧ25 |
|
Производитель |
Китай, Тайто |
|
Материал уплотнения |
PTFE, EPDM |
|
Материал штока |
Нержавеющая сталь/чугун |
|
Применение |
ГВС, ХВС |
|
Климатическое исполнение |
У1, У2 |
|
Эксплуатационные характеристики задвижки |
Регулятор Ду-50 |
|
Габаритные размеры LxDxH, мм |
42×52,9×273 |
|
Тип присоединения |
Межфланцевое |
|
Количество отверстий во фланце, шт |
8 |
|
Рабочая tmin, oC |
-30,00 |
|
Рабочая tmax, oC |
130,00 |
|
Рабочая среда |
Вода, пар |
|
Способ монтажа |
Вертикальный / горизонтальный |
|
Вес, кг |
3,5 |
|
Тип привода |
Ручка/электропривод |
|
Гарантийный срок, месяцев |
12 |
|
Класс герметичности |
17,3 кг/см2 |
Устройство
В устройство мефланцевого поворотного затвора баттерфляй Ду-50:
- Чугунный корпус;
- Стальной шток;
- Стопорное кольцо;
- Втулка;
- Диск запорный;
- седловое уплотнение;
- Нижний шток.
Габаритные, крепежные размеры, вес затвора Ду50
|
Габаритно-присоединительные размеры |
Диаметры и крепеж |
Масса, кг |
|||||||||||||
|
Ду |
PN |
A |
B |
C |
D | L | E | G |
H |
D1 |
N,шт х Ø,см |
N1,шт х Ø,см | ØZ | К | |
|
50 |
16 |
161 |
114 |
52,1 |
104 | 32 | 70 | 156 |
71 |
125 |
4х24,5 |
4х10,3 | 15,77 | 92 |
5,5 |
Правила монтажа и ввода в эксплуатацию
Последовательность монтажа в трубопровод и ввода в эксплуатацию:
- Межфланцевые чугунные задвижки Ду50 типа баттерфляй крепятся в удобных для обслуживания участках магистрали ручкой/маховиком вверх и вбок;
- Перед установкой проводится обезжиривание;
- При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки;
- После монтажа проверьте герметичность прокладочных соединений; подтекания устраните поочередной подтяжкой болтов. Проверните маховик вручную с умеренным усилием и устраните заедания;
- Наличие песка, накипи и окалины в рабочей среде значительно снижает срок службы.
Проверните маховик вручную с умеренным усилием и устраните заедания;ГОСТ
Стандарты дисковых чугунных задвижек:
- Производство — ГОСТ 5762-2002;
- Строительная длина — ГОСТ 3706-93;
- Межфланцевое соединение — ГОСТ 53763-2009;
- Процедуры испытаний — ГОСТ 33257-2015;
- Герметичность уплотнений — ГОСТ 9544-93.
Где купить задвижки баттерфляй Ду-50 в Украине?
Купить задвижки баттерфляй Ду-50 с чугунным/нержавеющим диском в Харькове можно китайского, турецкого, польского производства. На рынке Украины встречаются бу, новые и складского хранения. Разница в цене достигает 50% без НДС. Мы предложим несколько производителей, расскажем преимущества и недостатки, озвучим актуальные цены на аналоги затворов — задвижки Ду-50.
Гарантия
По результатам испытаний перед отгрузкой ОТК выдает гарантию на межфланцевые чугунные задвижки баттерфляй Ру-16 — 12 месяцев
Цена
Оптимальная точка цена-качество — отечественные с хранения.
Готовы подобрать Китайские, турецкие аналоги из наличия.
Оплата
Официально работаем с НДС и без, отправляем наложенным платежом, возможен экспорт, цены в гривне.
Доставка
Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.
Звоните специалистам Слобожанского завода для подбора, консультаций, уточнения цен, оформления заказа на покупку или ремонт поворотных дисковых чугунных задвижек баттерфляй Ду-50 с межфланцевым соединением.
Ду-50, ДУ-50
Похожие товары
Купить Поворотные затворы из ПВХ онлайн
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Fittings
Труп
Клапаны
Сантехника
Фильтрация
Электрические принадлежности
Аксуары
PVC Клапали для бабочек могут изолировать и регулировать поток в системе.
Эти клапаны работают так же, как шаровые краны, что позволяет при необходимости быстро перекрывать их. Они немного более доступны по цене, чем шаровые краны аналогичных размеров, а также весят меньше, поэтому они не требуют такой поддержки, как шаровые краны. Дроссельные затворы из ПВХ могут использоваться в различных областях, где не требуется точное давление потока, например, в ирригации, пищевой, химической промышленности, производстве и домашних водопроводных системах.
Всего с 1 по 18 из 32
Сортировать по Имя Артикул Цена Размер Установить По убыванию
Показать 9 18 27 на странице
Посмотреть, как: Сетка Список
Страница:
- 1
- 2
- Следующий
Начинается с: 40,82 доллара США
Начинается с: 40,82 доллара США
Начинается с: $53,81
Начинается с: $53,81
Начинается с: $138,97
$788,27
$528,20
1444,81 $
$827,46
Нет в наличии
$149,86
77,05 $
Начинается с: 18,55 долларов США
$147,97
$74,00
Начинается с: $11,89
$106,09
$132,61
$168,61

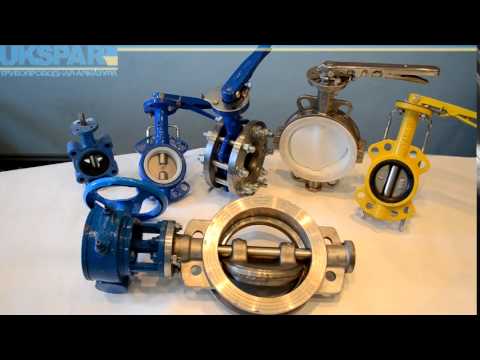

youtube.com/embed/lKXE70yBOl8″ frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Дроссельные затворы из ПВХ имеют закрывающий механизм в виде диска. Когда привод или рукоятка поворачивается, диск поворачивается под углом 90 градусов к потоку, позволяя жидкости проходить через созданное им отверстие. Поскольку диск клапана находится на пути потока, в клапане этого типа будет небольшое падение давления. Когда привод поворачивается в положение «выключено», диск клапана поворачивается в параллельное положение, полностью блокируя открытие и поток. Использование простое, с ручкой, поворачивающей поток и требующей небольшого усилия для этого. Эта простота делает их популярным выбором для аварийных запорных клапанов, потому что для поворота клапана в положение «выключено» не требуется много размышлений или силы.
