Задвижка в разрезе: Устройство и принцип работы разных типов задвижек

Клиновая задвижка как вид запорного механизма: виды и применение

Запорная арматура, установленная на трубопроводах, управляет потоком перекачиваемых жидкостей и газов. Один из видов запорных элементов — устройство в форме клина, называется клиновой задвижкой, которая используется исключительно как запирающая конструкция, но не применяется для регулирования потока, поскольку имеет только два положения «открыто» и «закрыто».

Содержание

Сферы применения задвижек

Клиновые задвижки устанавливают в конце трубопровода, а также в местах перекрытия движения рабочей среды для выполнения технологических и аварийных работ.

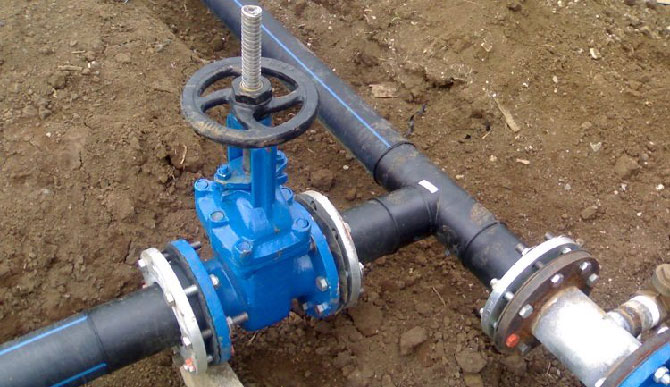

сфера применения

Этот вид запорной аппаратуры изготавливают в широком диапазоне условных диаметров и рабочих давлений под все типоразмеры трубопроводов, поэтому они используются в различных трубопроводах.

Задвижки с упругим клиновым затвором обеспечивают надежное перекрытие скоростных потоков и способны работать под высоким давлением.

Нашли применение в нефтяной и газовой промышленности.

Задвижки этого типа используют химические предприятия, имеющие технологические линии по прокачке агрессивных растворов.

Хозяйствам горячего теплоснабжения подходит разделительная клиновая задвижка, затвор которой разделен на 2 части, для увеличения диапазона смещения. Это позволяет компенсировать тепловые расширения. Можно применять на паровых линиях.

Устройство и принцип действия

Основные детали клиновых задвижек

  • корпус,
  • затвор,
  • шток,
  • штурвал,
  • сальниковый узел,
  • крышка корпуса,
  • направляющий диск.

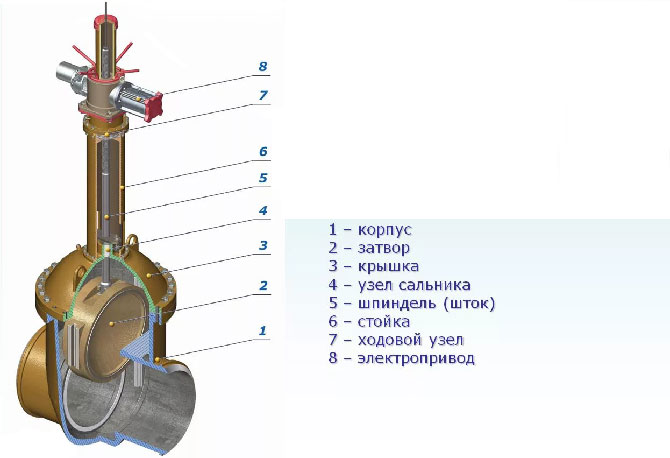

схема

Устройство работает по принципу винтового домкрата: вращение штурвала влево перемещает шток вверх вместе с затвором.

Направляющий диск (их два по обе стороны затвора) запрессован в посадочное гнездо под углом. Оба диска образуют форму клина. Положение между направляющими дисками занимает круглый плоский затвор. Такая конструкция обеспечивает герметичное перекрытие потока, даже при высоких давлениях и скорости.

По способу линейного перемещения клинового затвора задвижки бывают с выдвижным и невыдвижным штоком.

Задвижка с выдвижным штоком

Задвижка с выдвижным штоком позволяет контролировать положение затвора по выдвинутой части штока во время вращения штурвала.

Линейное перемещение штока действует по принципу винтового домкрата, используя вращение штурвала. Шток при этом выдвигается вверх, увлекая затвор, который скользит вдоль пластин, заходит в пространство корпуса под крышкой.

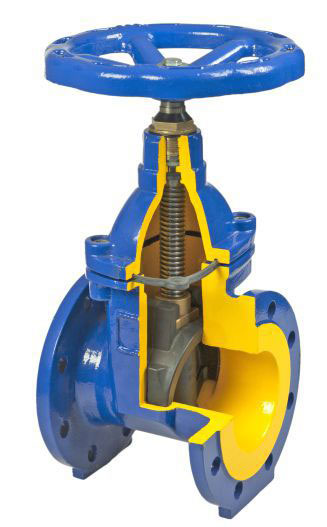

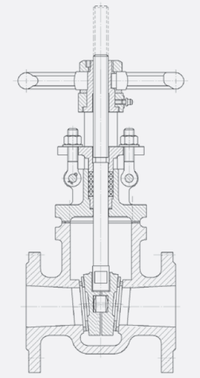

с выдвижным шпинделем

Вращение открытия выполняют влево. Закрытие по часовой стрелке – вправо.

Сальниковое уплотнение прижимается крышкой, которая упирается в прижимную втулку, надетую на шток. Если поджать гайки, то крышка упрется в прижимную втулку, которая будет поджимать сальники штока.

Обратите внимание! Сальниковый узел надо периодически поджимать, потому что уплотнение изнашивается. Если этого не делать появятся пропуски через сальниковый узел. Выдвижной шток контролируется высотой хода.

Задвижка с невыдвижным штоком

Чтобы открыть затвор — производят вращение штурвала по часовой стрелке. Конструкция уменьшает длину штока, убрав винтовую часть внутрь корпуса.

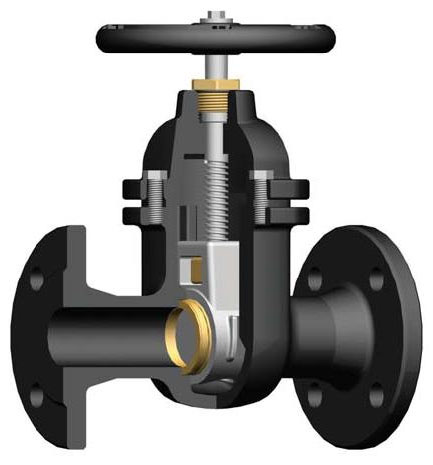

с невыдвижным

При использовании задвижки с невыдвижным штоком при вращении маховика трудно определить позицию затвора, поэтому перед монтажом важно проверить число оборотов от позиции «закрыто» до «открыто», затем нанести на штурвале стрелку вращения, позицию, число оборотов для удобства использования.

Принцип действия задвижки с не выдвигающимся штоком напоминает работу съемника: винтовая часть штока вворачивается в затвор, и он по направляющим дискам входит в пространство корпуса под крышку.

Плюсы и минусы клиновых задвижек

Простая конструкция не вызывает сложностей в использовании, управление не требует особых усилий. При этом популярность клиновых задвижек объясняется целым рядом достоинств:

  • точное позиционирование положения «открыто» и «закрыто»;
  • перекрытие даже высокоскоростных потоков;
  • герметизация канала без дополнительных усилий на маховике;
  • перепад давления в открытом положении почти не изменяется;
  • в открытом положении затвор расположен выше потока жидкости и не разрушается абразивными частицами.

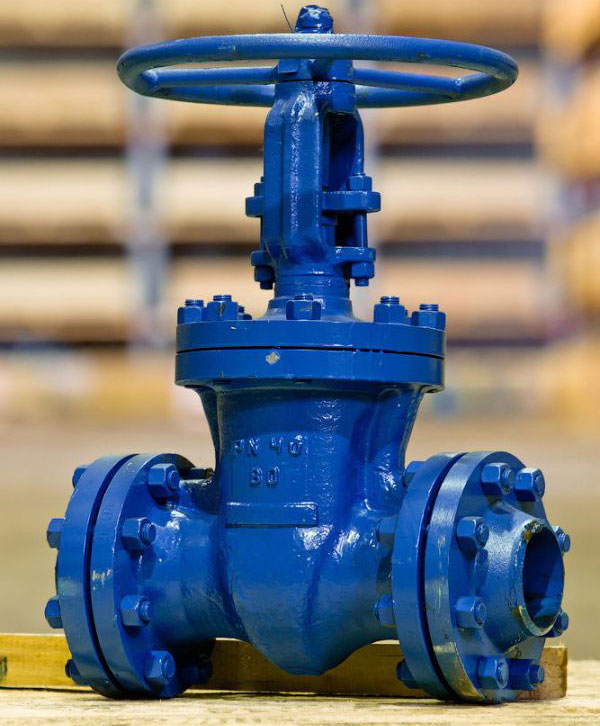

арматура

При всем этом, конструкция имеет свои минусы:

  • требует дополнительное место для размещения поднятого затвора;
  • ручное управление открытием-закрытием происходит медленно;
  • в открытом положении в пространство между направляющими дисками часто попадают твердые отложения, что препятствует герметичному закрытию задвижки;
  • не подходит для регулирования движения рабочей среды;
  • подвержена вибрации в частично открытом состоянии;
  • есть сложности в выполнении притирки и шлифовки внутренних деталей.

Требования к запорной арматуре

Повышенные требования к запорной арматуре определены высокими давлениями в трубопроводе и условиями пользования. На опасных производственных объектах запорная арматура сертифицирована.

К ней поставляется ЗИП, куда входят сменные узлы и детали: прокладки из фторопласта, кольца для герметизации соединений трубопроводов высокого давления, крепежная арматура, другие детали.

На корпусе задвижки указывается размер и давление, на которое рассчитана задвижка. Могут быть буквы, обозначающие тип арматуры, например, ЗКЛ2-150-14 означает: задвижка клиновая литая. 2-модификации, условный диаметр 150 мм, давление 1,4 МПа.

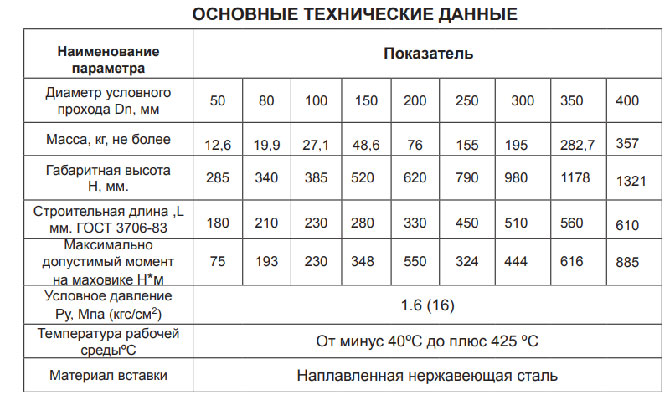

технические данные

Остальные данные указываются в техпаспорте изделия.

Кроме этих стандартов, есть международные: API, BS, MSS, ASME.

Например, API 600 представляет собой стандартную спецификацию для стальных задвижек с фланцевыми или стыковыми концами и болтовыми крышками, которые предназначены для применения в тяжелых условиях эксплуатации, таких как нефтеперерабатывающий завод и связанные с ним применения.

Материалы для изготовления клиновых задвижек

Чтобы не ошибиться в выборе нужного запорного устройства, надо предварительно составить схему будущих коммуникаций, определить условия эксплуатации.  При выборе важно учитывать условия, при которых используются запорные устройства.

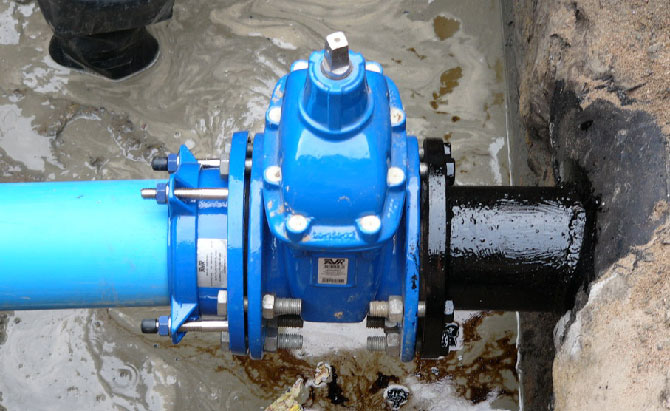

применение

Для работы при низких показателях давления подойдут чугунные сплавы, для средних давлений и при работе с агрессивными средами используют задвижки из бронзы и сплавов цветных металлов, для работы под высоким давлением — стальные.

Нормы EN определяют материалы и для различных элементов задвижек:

Название деталиМатериалы для изготовления
1КорпусУглеродистая стальНержавеющая сталь
30лс76нж, 30лс41нж,08Х18Н10 (10Х17Н13М2Т, 12Х18Н10Т, для агрессивных сред)
2Крышка30лс41нж, 30лс541нж08Х18Н10, 12Х18Н10Т
3Затвор, диски30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
5Шток30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
6Болт30лс41нж, 30лс541нж03Х18Н11
7Шпильки30лс41нж, 30лс541нж03Х18Н11
8Втулка штока3% C, от 13,5% до 36% Ni, иногда меди до 6,5% и хрома (иногда высокого сплава, такого как никель), молибдена, кремния
10прокладкаГрафит, фторопласт
11сальникГрафит, фторопласт,

материал

Виды клиновых задвижек

Различают 3 типа клиновых задвижек по конструкции затвора и седла.

  1. Конструкция с твердым клиновым затвором востребована из-за простоты и прочности. Задвижка устанавливается в трубопроводах, подходит для жидкостей с низким содержанием твердых примесей. Это практичный вариант запорной арматуры для турбулентного потока.
  2. Гибкий клиновой затвор представляет собой цельный диск с разрезом по периметру для получения возможности изменить угол между пластинами седла. Узкий разрез дает гибкость, сохраняя прочность. Глубокий и широкий разрез или литая втулка, оставляет мало материала в центре, что обеспечивает гибкость, но прочностные характеристики затвора снижаются.
  3. Разделительные клиновые задвижки (рисунок 3) имеют самонастраивающиеся посадочные поверхности. Тип клина подходит для работы с газами и жидкостями, включая коррозионные, при нормальных и высоких температурах.

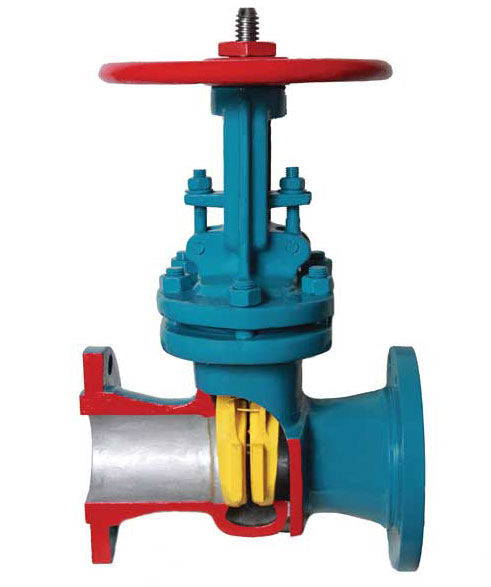

в разрезе

По типу затвора различают:

  • Задвижки с твердым клиновым затвором для обвязки систем тепло водоснабжения необъятного ЖКХ занимают лидирующую позицию в использовании. Их устанавливают в технологических колодцах для отключения аварийных участков.  Широкий размерный ряд по давлению, присоединительным элементам, материалам изготовления обеспечивают оптимальный подбор нужного запорного устройства.
  • Задвижки с упругим клиновым затвором обеспечивают надежное перекрытие скоростных потоков и способны противостоять высоким давлениям. Они нашли применение в нефтяной и газовой промышленности, для обустройства трубопроводных линий высокого давления. Размерный ряд DN (ДУ) и рабочее давление указывают при выборе задвижки.

Водопроводные задвижки: классификация, устройство и их виды

Фото – Водопроводные задвижки для перекрытия трубы Водопроводная задвижка – это элемент, относящийся к запорной арматуре, и предназначенный для полного перекрытия трубы в системе водоснабжения. Конструкция данного приспособления позволяет использовать ее не только для остановки воды, но и для перекрытия потока сжатого воздуха, жидких углеводородов и так далее.

Кроме того, широкое распространение некоторых типов данных устройств (например, секущие задвижки) получили в нефтяной отрасли.

Устанавливаться запорная арматура может не только на металлические, но и на пластиковые трубы. Главное – обеспечить надежное соединение элементов системы.

Принцип действия

Вне зависимости от типа все приспособления для перекрытия водопроводной трубы состоят из следующих деталей:

  • Корпус с крышкой.

В корпусе находится полость, в которой размещены запорные элементы. В большинстве случаев корпус изготавливается из чугуна или стали, соединение с другими элементами инженерной системы происходит при помощи фланцев или посредством сварки.

Главное достоинство первого способа – возможность быстрой и простой замены элемента в случае поломки. Сварочный же шов является самым надежным способом соединения, поэтому чаще всего в системах водоснабжения применяется именно он.

  • Запорный узел.

В состав запорного узла входит направляющая и затвор. Чаще всего направляющая является частью корпуса, что обеспечивает максимальную надежность данного приспособления и точность всех движений. Все детали изготавливаются из высококачественной стали, на затвор же дополнительно наносится слой специального покрытия, препятствующего образованию коррозии.

  • Элемент управления.

Узел для управления состоит из винтового штока (вентиля), махового колеса и резьбовой втулки, при помощи которой крутящий момент преобразуется в поступательное перемещение затвора. Узел устанавливается в верхней части приспособления, причем все его элементы располагаются в собственном металлическом кожухе. Соединение с основным корпусом происходит при помощи фланцев.

Фото – Водопроводная задвижка в разрезеКроме того, в конструкцию входит бугельный узел задвижки, обеспечивающий вынос соединения шток-гайка за пределы основного корпуса. Таким образом, соединение защищается от негативного воздействия перемещаемой среды (например, высокой температуры).

Работа трубопроводной задвижки происходит по следующему принципу:

  1. Оператор или электропривод приводит в движение маховое колесо.
  2. Благодаря резьбовому соединению приводится в движение шток.
  3. Шток перемещает затвор (данный процесс контролируется направляющей).
  4. Затвор перекрывает корпус, препятствуя перемещению жидкой среды в трубопроводе.

Для открытия затвора необходимо повернуть маховик в обратном направлении.

Важно! Не стоит использовать данное приспособление для регулирования потока жидкости. При длительном воздействии воды, металлические элементы со временем шлифуются, а значит, впоследствии будут неэффективны для полного перекрытия системы. Для частичного перекрывания трубопровода следует применить специальную регулирующую арматуру.

Фото – ремонт запорной арматуры

В большинстве случаев сильно изношенные водопроводные запорные устройства не подлежат ремонту, единственное верное решение – замена. Поэтому внимательно следите за правильностью ее применения.

Достоинства водопроводных задвижек

Смотреть видео

Водопроводная задвижка – самая популярная разновидность запорной арматуры во всем мире, главное достоинство которой – низкая стоимость. Кроме того, запорная задвижка обладает следующими преимуществами:

  • Простота конструкции.

Данное приспособление не содержит сложных элементов, поэтому вероятность его поломки минимальна. Кроме того, при износе или повреждении какой-либо детали замена происходит достаточно быстро, что важно для водоснабжения, используемого круглосуточно.

  • Небольшой размер.

Длина данного приспособления не превышает нескольких сантиметров, поэтому они являются оптимальным вариантом для установки в ограниченном пространстве (например, в колодце).

  • Обширная сфера применения.

Водопроводные запорные устройства могут быть использованы для трубопроводов, изготовленных из любых материалов и используемых для любых целей.

  • Универсальность.

После установки водопроводной запорные устройства можно менять направление движения жидкости, переворачивать элемент нет необходимости.

  • Малое гидравлическое сопротивление.

При проектировании системы водоснабжения нет необходимости учитывать гидравлическое сопротивление, создаваемое водопроводной арматурой для остановки движения жидкости в трубе, так как оно практически равно нулю. Главное – следить за тем, чтобы открытие происходило полностью. В противном случае возможно не только создание существенного гидравлического сопротивления (способного повлиять на работоспособность системы водоснабжения), но и быстрый износ запорного элемента.

  • Возможность установки на трубопроводы, по которым перемещается жидкость с высокой температурой.

Максимальная температура перемещаемой среды – 565 °С.

  • Большой выбор размеров.

Водопроводные запорные устройства выпускаются диаметром от 40 до 2000 миллиметров, поэтому могут быть использованы абсолютно во всех системах.

  • Герметичность.

Данный элемент (в отличие от других видов запорной арматуры) позволяет добиться максимальной герметичности.

  • Высокая надежность.

Данное приспособление способно сдерживать жидкость с рабочим давлением до 25 Атмосфер.

Виды и классификация водопроводных задвижек

Фото – клиновая арматура с не выдвижным шпинделем. В зависимости от способа перекрывания трубы различают запорную арматуру с выдвижным и не выдвижным шпинделем. В первом случае вращательное движение передается поступательному, благодаря которому шпиндель выдвигается и перекрывает трубу, во втором – закрытие происходит исключительно благодаря вращению.

В зависимости от типа используемого материала различают стальные и чугунные устройства. Приспособления первого типа дешевле и могут быть присоединены к трубе при помощи муфт или фланцев, во втором случае возможно исключительно фланцевое соединение.

Особое строение клиновой задвижки с не выдвижным шпинделем позволяет добиться минимального размера (как в длину, так и в ширину).

Основная же классификация задвижек – по типу запорного элемента. В настоящее время существуют следующие виды водопроводных задвижек:

  • клиновые;
  • параллельные;
  • шланговые;
  • шиберные.

Клиновые задвижки: особенности

Смотреть видео

Главное достоинство клинового приспособления для перекрытия потока жидкости в водопроводной трубе – расположение седел под малым уклоном. Таким образом, подвижный элемент принимает форму жесткого, двухдискового или упругого клина. В любом случае в закрытом состоянии клин плотно входит между седлами, обеспечивая абсолютную герметичность системы. Выбирается же тип запорного элемента в зависимости от области применения.

Жесткий клин обеспечивает максимальную надежность, однако сильно подвержен неблагоприятному воздействию перемещаемой среды. Он может заклинить в результате образования ржавчины или повредиться из-за сильного перепада температур.

Клин, состоящий из двух дисков, не требует максимальной точности при изготовлении (в отличие от жесткого элемента), при этом обеспечивая достаточную герметичность. Главный недостаток такого элемента – более сложная конструкция, влияющая на стоимость готового изделия.

Упругий клин сочетает в себе достоинства первых двух видов: простота конструкции и обеспечение герметичности в случае неточности при подборе устройства.

Параллельные задвижки: конструкция

Фото – Чугунная параллельная арматура с выдвижным шпинделем.В отличие от клинового устройства в параллельных водопроводных запорных устройствах для перекрытия трубы поверхности седел расположены параллельно друг другу. Надежность такой системы несколько ниже, однако ее вполне достаточно для большинства сфер применения.

Главное достоинство параллельного приспособления (в сравнении с клиновым) – простота конструкции (детали, расположенные параллельно гораздо проще изготовить, а значит, вероятность погрешности и ошибки минимальна).

Параллельные водопроводные приспособления могут быть как с выдвижным, так и с не выдвижным шпинделем. Первый вариант является более долговечным, так как резьбовое соединение не контактирует с перемещаемой средой, второй – более компактный.

Диаметр проходного отверстия и длина устройства могут быть различными, поэтому вы всегда сможете подобрать оптимальный вариант для своей системы.

Задвижка Лудло

Задвижка Лудло – это параллельное двухдисковое устройство с распорным клином, повсеместно используемые во всем мире более 150 лет. Название устройства произошло от имени компании, которая впервые поставила его на рынок – Ludlow Valve Manufacturing Company.

Такие устройства изготавливаются исключительно из чугуна и отличаются предельной долговечностью (более 100 лет). В нашей стране производство налажено с 80х годов прошлого столетия в Санкт-Петербурге.

Шланговые задвижки

Фото – Шланговое запорное устройство для перекрытия водопроводной трубы.Строение шланговой водопроводной задвижки кардинально отличается от устройства запорной арматуры остальных видов. В конструкции элемента нет седел и затвора, перекрывание среды происходит за счет пережима эластичного шланга, находящегося в корпусе запорного элемента.

Основное достоинство такой системы – исключение контакта стальных деталей с перемещаемой средой, что положительно влияет на долговечность приспособления. Главное – при выборе шланговой арматуры – правильно подобрать марку резины. Выбор зависит от области применения, чаще всего такие приспособления используются на трубах, по которым перемещаются агрессивные и вязкие жидкости.

Шиберные устройства

Фото – Шиберное приспособление для перекрытия трубы.

Устройство шиберной задвижки практически идентично параллельной. Единственное отличие – использование одного шибера вместо двух седел для перекрытия трубы. Такое устройство является наименее надежным из всех представленных, поэтому используется только в системах, не требующих абсолютной герметичности (например, канализация и другие системы с большим количеством примесей).

Смотреть видео

Из чего состоит задвижка Статья от компании "Промэлемент"

Задвижка — это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

ДОСТОИНСТВА И НЕДОСТАТКИ СТАЛЬНЫХ ЗАДВИЖЕК

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К ПРЕИМУЩЕСТВАМ ЗАДВИЖЕК ЧАЩЕ ВСЕГО ОТНОСЯТ СЛЕДУЮЩИЕ ОСОБЕННОСТИ:

  • простота конструкции в сравнении с другими типами запорной арматуры
  • малая длина устройства, облегчающая монтаж
  • широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
  • низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

  • большое время полного открытия или закрытия
  • постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
  • требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

СОСТАВНЫЕ ЧАСТИ ЗАДВИЖКИ

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

ЗАДВИЖКИ С ЖЕСТКИМ КЛИНОМ

Клиновые задвижки имеют несколько разновидностей, которые отличаются формой, видом и материалом клина. Вне зависимости от типа клина, общее устройство задвижки выглядит следующим образом. В корпусе располагаются седла, которые образуют по отношению друг к другу небольшой угол. На эти седла в закрытом положении плотно садится клин и полностью перекрывает пространство между ними. Если в конструкции задвижки применяется жесткий клин, то при условии соблюдения высокой точности обработки уплотнительных поверхностей клина и седел, обеспечивает отлична герметичность запирания. Однако у клина такого типа есть и недостатки, связанные с возможным заклиниванием затвора в случае приложения излишних усилий при его запирании, а также в случае температурных колебаний, вызванных изменением температуры окружающей среды или транспортируемых жидкости или газа. Коррозия или износ уплотнительных поверхностей также приводят к потере герметичности соединения или затруднениям в открытии задвижки.

ЗАДВИЖКИ С ДВУХДИСКОВЫМ КЛИНОМ

Для снижения риска заклинивания в конструкции задвижки применяется так называемый двухдисковый клин, который состоит из двух жестко соединенных дисков, размещенных под углом друг относительно друга. Таким образом, состав стальной задвижки с двухдисковым клином увеличивается на несколько деталей. Благодаря самоустановке дисков относительно седел, снижаются требования к идентичности углов расположения седел и дисков, а также повышается герметичность затвора в закрытом положении. Конструкция двухдискового клина сложнее, чем у традиционного, но в сложность компенсируется меньшим износом поверхностей уплотнения в процессе эксплуатации и сниженным усилием, прилагаемым для надежного закрытия задвижки. Запорная арматура с двухдисковым клином, применяемая на судах, также носит наименование клинкетной.

ЗАДВИЖКИ С УПРУГИМ КЛИНОМ

Промежуточным типом, который обладает удобствами двухдискового клина, в области компенсации деформаций корпуса задвижки вследствие температурных колебаний, и при этом представляющий собой более простую конструкцию, является упругий клин. В отличие от жесткого клина, он не требует такой точной подгонки поверхностей затвора и седел. Это связано с конструкцией упругого клина, которая представляет собой два диска, связанных упругим изгибающимся элементом, за счет которого обеспечивается необходимая герметичность контакта между уплотнительными поверхностями.

ПАРАЛЛЕЛЬНЫЕ И ШИБЕРНЫЕ ЗАДВИЖКИ

Конструкция параллельных задвижек отличается наличием двух параллельных дисков и двух седел параллельных друг другу. В закрытом положении диски плотно прижимаются к седлам при помощи опускающегося клиновидного грибка специальной конструкции. Разновидностью параллельной задвижки считается задвижка шиберного типа. В такой задвижке используется только один диск, что снижает герметичность запирания и обеспечивает возможность применения задвижки только в трубопроводах с одним направлением движения транспортируемой рабочей среды. Чаще всего задвижки такого типа применяются в трубопроводах для перекачки канализационных и прочих стоков, пульпы или шламов.

ЗАДВИЖКА ШЛАНГОВОГО ТИПА

Шланговая задвижка конструктивно полностью отличается от прочих типов запорной арматуры отсутствием седел и уплотнительных поверхностей затвора. Ответ на вопрос из чего состоит задвижка этого типа следующий. Такая задвижка содержит установленный в корпусе патрубок или шланг из эластичного материала, по которому транспортируется через задвижку рабочая среда. В процессе перекрытия задвижки осуществляется полное пережатие данного шланга вследствие воздействия на него штока. Применяются шланговые задвижки в трубопроводах, перекачивающих рабочие среды с повышенным показателем вязкости. К задвижкам такой тип арматуры относят потому, что принцип ее действия также связан с перемещением шпинделя или штока в плоскости, перпендикулярной оси трубопровода.

ВЫДВИЖНОЙ ИЛИ НЕВЫДВИЖНОЙ ШПИНДЕЛЬ

По расположению ходового узла, которое представляет собой резьбовую пару из шпинделя и гайки, входящих в состав трубопроводной задвижки, устройства делятся на арматуру с выдвижным и невыдвижным шпинделем. Первый тип шпинделя подразумевает расположение шпинделя снаружи корпуса. В процессе открытия или закрытия задвижки происходит вращение ходовой гайки, что приводит к поступательному перемещению шпинделя, верхний конец которого выдвигается на величину, равную ходу затвора. Для обеспечения возможности движения шпинделя ходовая гайка размещена над верхней частью крышки. К примеру, задвижка стальная 30с41нж и 30лс41нж относится именно к такому типу с выдвижным шпинделем. Плюсом такой конструкции является отсутствие контакта данного узла с рабочей средой, которая может оказывать агрессивное воздействие, а также обеспечение свободного доступа к ходовому узлу для проведения процедур по его обслуживанию. К минусам данной конструкции относят требования к свободному месту для перемещения шпинделя, что приводит к большей строительной высоте при монтаже такой задвижки.

В задвижках с невыдвижным шпинделем достоинства и недостатки прямо противополжны предыдущей конструкции. В такой задвижке шпиндель совершает только вращательные движения, а ходовая гайка, которая соединена с затвором, в процессе открытия или закрытия задвижки наворачивается на шпиндель и перемещает затвор. Поскольку в конструкции данного типа ходовой узел находится под воздействием транспортируемой рабочей среды, задвижки с невыдвижным шпинделям применяют в трубопроводах, перекачивающих неагрессивные жидкости, масла и нефтепродукты. В связи с тем, что такая конструкция шпинделя существенно затрудняет доступ к нему для проведения процедур по обслуживанию, задвижки данного типа редко применяются в объектах повышенной ответственности. Зато низкие требования к наличию дополнительного места для монтажа задвижки, позволяют использовать ее в условиях ограниченного пространства для установки запорной арматуры, таких как скважины, колодцы и прочие подземные коммуникации.

СПОСОБЫ ИЗГОТОВЛЕНИЯ ЗАДВИЖЕК И ПРИМЕНЯЕМЫЕ В КОНСТРУКЦИИ МАТЕРИАЛЫ

Корпуса задвижек чаще всего изготовляются методом литья из сталей различных марок, чугуна или алюминиевого сплава. Однако, некоторые стальные корпуса, а также корпуса из титановых сплавов изготавливаются так называемым штампосварным методом, которые подразумевает на первом этапе штамповку заготовок из катаного листа, а втором этапе осуществление сварки заготовок (в инертной среде для титановых сплавов). Второй метод изготовления ничем не уступает литью, более того, по своим прочностным характеристикам, за счет использования материалов повышенной прочности и износостойкости, такие задвижки применяются в условиях увеличенных требований к характеристикам материала запорной арматуры. Применение в производстве современных методов контроля качества соединений, полученных методом сварки, позволяет гарантировать высочайшее качество сворных швов и обеспечивает возможность применения таких задвижек на объектах повышенной ответственности вплоть до атомных электростанций.

Для уплотнительных поверхностей большинства задвижек применяется латунь или фторопласт, сорта стали, устойчивой к коррозионному воздействию. В некоторых типах клиновых задвижек уплотнительные поверхности могут покрываться резиной, а задвижках шлангового типа из резины или аналогичных эластичных материалов изготавливается пережимной шланг.Остались вопросы?

Запорные задвижки: виды и принцип работы

Современные трубопроводы сложно представить без запорной арматуры. Задвижки, затворы, вентиля, клапана – все эти изделия позволяют регулировать давление в системах трубопроводов вплоть до полного перекрытия транспортируемой среды. Запорная арматура устанавливается на любом типе трубопровода – нефть, газ, пищевое производство, вода, пар и т.д. Ассортимент запорной арматуры разнообразен, и подбирается под любую транспортную среду и условия. Самой объемной группой запорно-регулирующей арматуры по распространению являются задвижки. Широкое применение задвижки получили благодаря универсальности конструкции и высоким эксплуатационным показателям (температура окружающей и транспортируемой среды, давление, щелочные/кислотные среды и т.д.). По степени герметичности задвижки делятся на классы А, В, C, D, B1, C1, D1. Классы герметичности регламентируются по ГОСТ 9544-2005.

Содержание

Виды и устройство задвижек
Конструкционные типы задвижек
Расположение шпинделя
Преимущества и недостатки задвижек

Виды и устройство задвижек

Запорные задвижки

Задвижки, в зависимости конструкции запорных деталей, можно поделить на следующие типы:

  • Клиновые задвижки
  • Параллельные задвижки
  • Шланговые задвижки
  • Шиберные (или ножевые) задвижки

Если абстрагироваться от нюансов, строение задвижки в общих чертах представляет собой стальной или чугунный корпус и крышку, которые соединены между собой. От корпуса отходят присоединительные патрубки, через которые запорная арматура врезается в трубопровод. По вариативности видов присоединений можно выделить основные типы задвижек:

  • Приварные – патрубки представляют собой трубы соответствующие диаметру трубы, которые с помощью электродуговой сварки врезаются в трубопровод. Встречаются не так часто.
  • Фланцевые. На концах патрубков находятся фланцы, через которых и происходит монтаж на трубопроводе. Такой тип соединения более распространен, т.к. позволяет произвести быстрый герметичный монтаж задвижки, а так же обеспечивает дальнейший простой демонтаж арматуры, если таковой понадобится.
  • Муфтовые задвижки – самый редкий вид присоединения, встречается до диаметра 50 мм.

Основной запорной деталью в задвижке является клин (который может быть обрезиненным, а может быть стальным). При прокручивании штока (шпинделя) клин перемещается в теле задвижки перпендикулярно движению потока среды трубопровода. В закрытом состоянии клин герметично прилегает к уплотнительным седлам, которые располагаются с двух сторон от клина чаще всего под углом. При вращении маховика (или штурвала) происходит прокручивание шпинделя вокруг своей оси, что приводит в движение сам клин. Это очень упрощенная схема клиновой задвижки, которая может отличаться в деталях у разных производителей.



Корпус задвижек может быть выполнен из латуни, бронзы, стали и чугуна. Латунные и бронзовые задвижки выпускаются в муфтовом исполнении и используются крайне редко. Стальные задвижки чаще используются при высоких температурах внутренней среды. Чугунные задвижки устанавливаются на большинстве объектов ЖКХ ввиду дешевизны и простоты монтажа, но требуют бережного отношения при установке, так как чугун очень хрупок и может расколоться при ударах, скручивании и сжатии.

В последнее время большую популярность приобрели задвижки, оснащенные электроприводом. Электропривод позволяет быстрее открыть или закрыть запорный механизм, причем делать это удаленно. Достаточно одного оператора, который будет контролировать работу задвижек на участке трубопровода.

Конструкционные типы задвижек

Запорные задвижки

Так как устройства задвижек незначительно, но все же отличаются, есть смысл остановиться на каждом типе подробнее.

Клиновые задвижки — в подобных задвижках используется жесткий, обрезиненный или двусторонний клин, который плотно примыкает под углом к седлам и герметично перекрывает поток. В зависимости от эксплуатационных параметров выбирают тот или другой вариант клина:

  • Жёсткий клин – позволяет достичь надежной герметичности узла, но требует высокой точности подгонки клина и уплотнительных седел (в идеале вытачивается идентичный угол на клине и седлах, только так достигается высокая герметичность устройства). Основными недостатками можно считать частые заклинивания из-за перепадов температур во внутренней среде, а так же износа резиновых прокладок и уплотнительных колец. Если механизм задвижки заклинило, то открыть ее очень сложно!
  • Двухдисковый клин – такой вариант исполнения запорного механизма подразумевает два диска, соединенных между собой. Благодаря такой конструкции клин самовыравнивается при примыкании к уплотнительным седлам, что позволяет допустить некоторые огрехи при вытачивании угла седел и клина. Невзирая на то, что двухдисковый клин усложняет механизм запорной арматуры и повышает стоимость изделия в целом, плюсы такого варианта очевидны – долгий срок службы резиновых уплотнителей, надежная герметичность, меньше усилий, требуемых для открытия/закрытия механизма.
  • Упругий клин – это разновидность двухдискового запорного элемента. Два диска стыкуются между собой упругим материалом, способным деформироваться и подгоняться под седла при закрытии затвора. Таким образом, упругий клин представляет собой золотую середину между жестким клином и двухдисковым. Например, упругий клин позволяет пренебречь точной подгонки к седлам, а его строение более надежное, чем у двухдискового механизма.

Параллельные задвижки от всех остальных отличаются тем, что уплотнительные кольца расположены не под углом, а строго параллельно, и сам запорный механизм представляет собой два диска, которые с помощью особого клина плотно прилегают к уплотнительным седлам.

Шиберные задвижки (которые чаще называют ножевыми) – еще более простая конструкция, в которой затвор расположен строго перпендикулярно току среды. Чаще всего устанавливается на канализациях, пульпопроводах и прочих системах, где среда густая и не требуется высокая герметичность узла. В таком случае запорный элемент как бы разрезает транспортируемый поток, за что задвижки и получили название ножевые.

Шланговые задвижки – самый необычный вид задвижек, принципиально отличающийся от остальных и встречающийся наиболее редко. Такой тип задвижек не имеет ни уплотнительных седел, ни запорного элемента как такового. Представляет собой резиновый шланг, транспортирующий чаще всего вязкую среду и проходящий через тело задвижки. С помощью штока шланг пережимается и полностью перекрывает движение в путепроводе. Обычно такие задвижки используются на трубопроводах небольшого диаметра, где в качестве среды выступают пульпа, шлам, различные примеси и т.д.

Расположение шпинделя

Запорная задвижка

По типу выдвижения шпинделя задвижки можно разделить на две большие группы:

  • Задвижки с выдвижным шпинделем – представляют собой конструкцию, где шпиндель вынесен за пределы корпуса задвижки, не контактируя с транспортируемой средой. Таким образом, резьбовое соединение доступно для ухода и осмотра и не подвергается коррозии в теле задвижки. Но такая конструкция имеет ряд минусов – из-за того, что при открытии потока шпиндель выдвигается из задвижки на длину, равную как минимум диаметру трубопровода, требуется место для легкого доступа к такому механизму. Из-за особенностей конструкции увеличивается масса и строительная высота, что тоже важно учитывать при проектировании трубопровода. Зато такие изделия можно устанавливать на особо важные объекты, так как срок службы сальников и прочих рабочих элементов механизма увеличен, и есть возможность контролировать состояние резьбы шпинделя и проводить своевременный ремонт и обслуживание.
  • Задвижки с невыдвижным шпинделем – в таких устройствах ходовой узел гайка-шпиндель находятся полностью в теле задвижки, не выдвигаются за пределы задвижки и контактируют с транспортируемой средой. Ввиду этого шпиндель и уплотнительные элементы подвергаются коррозии среды. Такие задвижки рекомендуется ставить на трубопроводы, транспортирующие воду, нефть и прочие неагрессивные жидкости без примесей, так как в ходе эксплуатации невозможно следить за состоянием шпинделя и произвести плановый ремонт, не разбирая задвижку. Из-за этого такую арматуру не рекомендуется ставить на особо важные трубопроводы, зато они незаменимы в узких колодцах и других труднодоступных местах из-за относительно небольших габаритов.

Преимущества и недостатки задвижек

Запорные задвижки

Задвижки – самый популярный тип запорной арматуры, применяющийся в нашей стране. Это обусловлено следующими преимуществами:

  • Относительно простая конструкция запорного механизма;
  • Сравнительно небольшая монтажная длина, что удобно для колодцев, нефтяных скважин и т.д.;
  • Вариативность использования – задвижки можно применять на различных типах трубопроводов с самыми разными эксплуатационными параметрами;
  • Возможность изменения направления потока транспортируемой среды в обратную сторону.
  • Невысокое гидравлическое сопротивление;

Последний благоприятный фактор повлиял на широкое применение задвижек на магистральных трубопроводах, где отсутствие гидравлического сопротивления подходит для высоких скоростей и давления транспортируемой среды.

К основным минусам задвижек можно отнести:

  • Длительное время открытия/закрытия механизма;
  • Увеличенную строительную высоту (особенно актуально для задвижек с выдвижным шпинделем, т.к. шпиндель выдвигается как минимум на диаметр условного прохода)
  • Быстрый износ резиновых уплотнительных колец, трудоемкий ремонт и обслуживание деталей внутри корпуса задвижек;
  • Дорогой ремонт при невысокой цене на задвижки – зачастую ремонт задвижки составляет минимум 50% от ее первоначальной стоимости.

Задвижка — Википедия

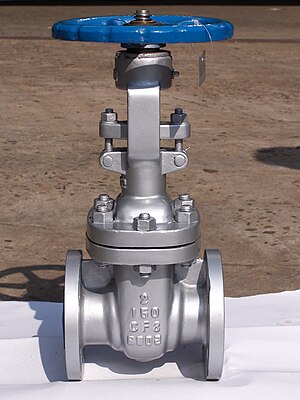

Клиновая задвижка из нержавеющей стали Аккуратная теплоизоляция на защелках, специальный колпак на выдвижном шпинделе, цепь, фиксирующая запорный орган, для исключения воздействия посторонних лиц.

Задви́жка — трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды[1]. Задвижки — очень распространённый тип запорной арматуры. Они широко применяются практически на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000 миллиметров в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других при рабочих давлениях до 25 МПа и температурах до 565 °C[2].

Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых:

Последнее качество делает задвижки особенно ценными для использования в магистральных трубопроводах, для которых характерно постоянное высокоскоростное движение среды.

К недостаткам задвижек можно отнести:

  • большую строительную высоту (особенно для задвижек с выдвижным шпинделем, что обусловлено тем, что ход затвора для полного открытия должен составить не менее одного диаметра прохода;
  • значительное время открытия и закрытия;
  • изнашивание уплотнительных поверхностей в корпусе и в затворе, сложность их ремонта в процессе эксплуатации.

За редким исключением задвижки не предназначены для регулирования расхода среды, они используются преимущественно в качестве запорной арматуры — запирающий элемент в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».

Задвижки обычно изготовляются полнопроходными, то есть диаметр проходного отверстия арматуры примерно соответствует диаметру трубопровода, на который она устанавливается. Однако в некоторых случаях для уменьшения крутящих моментов, необходимых для управления арматурой, и снижения износа уплотнительных поверхностей, применяются суженные задвижки. Некоторое увеличение гидросопротивления при этом практически не влияет на работу системы, нежелательна установка таких задвижек лишь на магистральных трубопроводах больших диаметров[3].

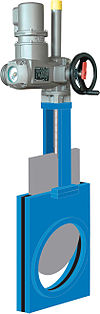

Наиболее распространено управление задвижкой с помощью штурвала (вручную), также задвижки могут оснащаться электроприводами, гидроприводами и, в редких случаях, пневмоприводами. На задвижках большого диаметра с ручным управлением, как правило, устанавливают редуктор для уменьшения усилий открытия-закрытия.

По характеру движения шпинделя различаются задвижки с выдвижным или невыдвижным (вращаемым) шпинделем. В первом случае при открытии и закрытии задвижки шпиндель совершает поступательное или вращательно-поступательное движение, во втором — только вращательное.[4]

Основные различия задвижек — в конструкции запорного органа, по этому признаку задвижки различаются на клиновые, параллельные, шиберные и шланговые[3].

Устройство и принцип действия

В общем виде конструкция задвижки состоит из корпуса и крышки, образующих полость, в которой находится рабочая среда под давлением и внутри которой помещен затвор (на чертеже справа он клиновой). Корпус имеет два конца для присоединения задвижки к трубопроводу (применяются присоединительные концы фланцевые, муфтовые и под приварку). Внутри корпуса расположены, как правило два седла, параллельно или под углом друг к другу (как на рисунке), к их уплотнительным поверхностям в положении «закрыто» прижимаются уплотнительные поверхности затвора. Затвор перемещается в плоскости, перпендикулярной оси прохода среды через корпус, при помощи шпинделя или штока. Шпиндель с ходовой гайкой образует резьбовую пару, которая при вращении одного из этих элементов обеспечивает перемещение затвора в нужном направлении. Такое решение (см. поясняющий чертёж) наиболее распространено и применяется при управлении вручную или электроприводом. При использовании гидро- или пневмопривода шток совершает вместе с затвором только поступательное движение. Шпиндель одним концом внутри корпуса соединён с затвором, а другим — проходит через крышку и сальник (который в основном применяется в качестве уплотнительного устройства в задвижках) для соединения с элементом управления задвижкой (в данном случае штурвалом)[3].

Конструкции запорных органов

Заклинившую задвижку нелегко открыть даже опытным морякам.

Клиновые задвижки

В клиновых задвижках сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина — жёсткого, упругого или двухдискового, который в положении «закрыто» плотно входит в пространство между сёдлами (см. поясняющий чертёж, клин находится в нижнем положении, между сёдлами). В зависимости от условий эксплуатации выбирается тот или иной вид клина.

Жёсткий клин

Жёсткий клин обеспечивает надежную герметичность запорного органа, но для этого требуется повышенная точность обработки для совпадения угла клина с углом между сёдлами корпуса. Недостаток жёсткого клина — опасность заклинивания затвора и невозможность или трудность открытия задвижки в результате колебаний температур рабочей среды, износа или коррозии уплотнительных поверхностей.

Двухдисковый клин

Такой клин образуется двумя дисками, расположенными под углом к друг другу и жёстко скрепленными между собой. В нём диски имеют возможность самоустановки относительно сёдел корпуса, поэтому некоторые погрешности, допускаемые при изготовлении сёдел корпуса, не влияют на герметичность в положении «закрыто». Двухдисковый клиновой затвор существенно снижает возможность заклинивания, которое свойственно жёсткому клину, и, несмотря на некоторое усложнение конструкции, имеет ряд других достоинств — малый износ уплотнительных поверхностей, высокая герметичность запорного органа, меньшее усилие, необходимое для закрытия.

Клиновые двухдисковые задвижки, входящие в судовую арматуру называют также клинкетными.

Упругий клин

Это модификация двухдискового клина, диски которого связаны между собой упругим элементом, способным изгибаться, обеспечивая плотный контакт между уплотнительными поверхностями в положении «закрыто». В этом затворе снижены возможности самоустановки дисков по сравнению с двухдисковыми, хотя и сохраняется способность компенсировать некоторые деформации корпуса от нагрузок трубопровода и колебаний температур. Достоинства упругого клина — не требуется трудоёмкая пригонка затвора по корпусу (как для жёсткого клина) и конструкция более простая, чем у двухдискового. Таким образом, упругий клин в определённой степени сглаживает недостатки и сочетает достоинства двух других видов клиновых затворов[3].

Параллельные задвижки

В параллельных задвижках уплотнительные поверхности двух сёдел в корпусе расположены параллельно друг другу. Затвор состоит из двух дисков, которые в положении «закрыто» при помощи специального клинового грибка прижимаются к сёдлам, перекрывая проход рабочей среде через корпус.

Шиберная задвижка

Является однодисковой разновидностью параллельной задвижки, в которой затвор называется шиберным односторонним. Такие задвижки применяются в тех случаях, когда допускается одностороннее направление потока рабочей среды и не требуется высокая герметичность запорного органа. Они предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы, пульпы и другие, загрязнённые механическими примесями среды. Иногда затвор выполняется ножевым для разрушения частиц в рабочей среде, в этом случае задвижки называются шиберными ножевыми.

Чертёж шланговой задвижки в разрезе.

Шланговая задвижка

Задвижки с таким запорным органом принципиально отличаются от других конструкций[5]. Корпус не имеет сёдел, а затвор — уплотнительных поверхностей. Проход среды ведётся через эластичный шланг (патрубок), вставленный в корпус и полностью изолирующий металлические детали конструкции от рабочей среды. Для перекрытия прохода шланг полностью пережимается под воздействием шпинделя (штока), поэтому такие устройства называются шланговыми, задвижками их назвали потому, что шпиндель для управления арматурой перемещается перпендикулярно к оси прохода среды, то есть работает по принципу задвижки.

Шланговые задвижки предназначены для трубопроводов, транспортирующих вязкие, пульпообразные и другие подобные среды, а также слабоагрессивные и агрессивные жидкости. Шланги изготавливают из различных марок резин, которые обеспечивают работу задвижек при давлениях до 1,6 МПа и температурах до 110 °C[3].

Расположение ходового узла

Большое значение для работы и области применения задвижек имеет расположение ходового узла — резьбового соединения шпиндель-гайка. Он может быть расположен внутри задвижки в рабочей среде или вне полости корпуса.

Задвижки с выдвижным шпинделем применяют если нужно быть уверенным в надёжности арматуры. Эта задвижка является конструкцией с невыдвижным шпинделем.

Задвижка с выдвижным шпинделем

В такой конструкции резьба шпинделя и ходовая гайка расположены снаружи корпуса арматуры. Шпиндель нижним концом соединён с затвором и при вращении ходовой гайки для открытия задвижки совершает вместе с затвором только поступательное перемещение, при этом верхний конец шпинделя выдвигается на величину хода затвора. Для возможности перемещения шпинделя ходовая гайка поднята над верхней частью крышки (то есть над сальником) примерно на величину хода затвора в конструкции, которую называют бугельным узлом.

Достоинствами такой конструкции являются отсутствие вредного воздействия рабочей среды на ходовой узел и свободный доступ для его технического обслуживания, а следовательно меньший износ сальникового уплотнения и более высокая надёжность резьбовой пары и сальника.

Недостатком таких задвижек является увеличение строительной высоты и массы за счёт выхода шпинделя из крышки не менее, чем на диаметр прохода и необходимость по этой причине при монтаже оставлять свободное место для выхода шпинделя.

Задвижка с невыдвижным шпинделем

В этом случае ходовая резьба находится внутри полости задвижки и при открывании шпиндель не выдвигается из крышки, сохраняя своё первоначальное положение по высоте. Ходовая гайка в этих задвижках соединена с затвором и при вращении шпинделя для открытия прохода как бы наворачивается на него, увлекая за собой затвор.

В задвижках с невыдвижным шпинделем ходовой узел погружён в рабочую среду и поэтому подвержен действию коррозии и абразивных частиц в рабочей среде, к нему закрыт доступ и отсутствует возможность технического обслуживания во время эксплуатации, что приводит к снижению надёжности работы ходового и сальникового узлов.

В связи с этим такие задвижки имеют ограниченное применение — для трубопроводов, транспортирующих минеральные масла, нефть, воду, не засорённую твёрдыми примесями и не имеющими коррозионных свойств. Поскольку в задвижках с невыдвижным шпинделем затруднены наблюдение и уход за ходовым узлом, они не рекомендуются для ответственных объектов.

Достоинством такой конструкции является меньшая строительная высота, что делает целесообразным их применение для подземных коммуникаций, колодцев, нефтяных скважин и т.д[6].

Материалы и способы изготовления

Уплотнительные поверхности задвижек изготавливаются без колец, с кольцами из латуни, фторопласта, с наплавкой из коррозионностойкой стали, из резины (в клиновых задвижках ей может покрываться клин, а в шланговых из неё изготавливается пережимной шланг).

Задвижки с корпусами из чугуна и алюминиевого сплава выполняются при помощи литья. Этим же способом изготавливаются и стальные задвижки, но некоторые из них, а также задвижки из титановых сплавов изготавливаются методом сварки заготовок, полученных штамповкой из листового проката. Такие задвижки называют штампосварными. По своим характеристикам, эксплуатационным и прочностным, они не уступают литым задвижкам, а наоборот, детали корпусов и крышек таких задвижек изготавливаются из материала более прочного и тщательно проконтролированного, качество которого выше, чем литьё. При этом технология сварки и методы контроля сварных соединений обеспечивают высокое качество корпусных деталей, позволяющее применять такие задвижки на ответственных объектах, включая атомную энергетику.[3][6]

Примечания

  1. ↑ ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.
  2. ↑ ГОСТ 9698-86. Задвижки. Основные параметры.
  3. 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  4. ↑ Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  5. ↑ По этой причине ранее часто именовались шланговыми клапанами или шланговыми затворами, но по современной классификации, в соответствии с принципом действия, их именуют задвижками
  6. 1 2 Арматура промышленная общего и специального назначения. Справочник. А. И. Гошко — М.: Мелго, 2007.

См. также

Задвижка — Википедия

Клиновая задвижка из нержавеющей стали Аккуратная теплоизоляция на защелках, специальный колпак на выдвижном шпинделе, цепь, фиксирующая запорный орган, для исключения воздействия посторонних лиц.

Задви́жка — трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды[1]. Задвижки — очень распространённый тип запорной арматуры. Они широко применяются практически на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000 миллиметров в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других при рабочих давлениях до 25 МПа и температурах до 565 °C[2].

Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых:

Последнее качество делает задвижки особенно ценными для использования в магистральных трубопроводах, для которых характерно постоянное высокоскоростное движение среды.

К недостаткам задвижек можно отнести:

  • большую строительную высоту (особенно для задвижек с выдвижным шпинделем, что обусловлено тем, что ход затвора для полного открытия должен составить не менее одного диаметра прохода;
  • значительное время открытия и закрытия;
  • изнашивание уплотнительных поверхностей в корпусе и в затворе, сложность их ремонта в процессе эксплуатации.

За редким исключением задвижки не предназначены для регулирования расхода среды, они используются преимущественно в качестве запорной арматуры — запирающий элемент в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».

Задвижки обычно изготовляются полнопроходными, то есть диаметр проходного отверстия арматуры примерно соответствует диаметру трубопровода, на который она устанавливается. Однако в некоторых случаях для уменьшения крутящих моментов, необходимых для управления арматурой, и снижения износа уплотнительных поверхностей, применяются суженные задвижки. Некоторое увеличение гидросопротивления при этом практически не влияет на работу системы, нежелательна установка таких задвижек лишь на магистральных трубопроводах больших диаметров[3].

Наиболее распространено управление задвижкой с помощью штурвала (вручную), также задвижки могут оснащаться электроприводами, гидроприводами и, в редких случаях, пневмоприводами. На задвижках большого диаметра с ручным управлением, как правило, устанавливают редуктор для уменьшения усилий открытия-закрытия.

По характеру движения шпинделя различаются задвижки с выдвижным или невыдвижным (вращаемым) шпинделем. В первом случае при открытии и закрытии задвижки шпиндель совершает поступательное или вращательно-поступательное движение, во втором — только вращательное.[4]

Основные различия задвижек — в конструкции запорного органа, по этому признаку задвижки различаются на клиновые, параллельные, шиберные и шланговые[3].

Устройство и принцип действия

В общем виде конструкция задвижки состоит из корпуса и крышки, образующих полость, в которой находится рабочая среда под давлением и внутри которой помещен затвор (на чертеже справа он клиновой). Корпус имеет два конца для присоединения задвижки к трубопроводу (применяются присоединительные концы фланцевые, муфтовые и под приварку). Внутри корпуса расположены, как правило два седла, параллельно или под углом друг к другу (как на рисунке), к их уплотнительным поверхностям в положении «закрыто» прижимаются уплотнительные поверхности затвора. Затвор перемещается в плоскости, перпендикулярной оси прохода среды через корпус, при помощи шпинделя или штока. Шпиндель с ходовой гайкой образует резьбовую пару, которая при вращении одного из этих элементов обеспечивает перемещение затвора в нужном направлении. Такое решение (см. поясняющий чертёж) наиболее распространено и применяется при управлении вручную или электроприводом. При использовании гидро- или пневмопривода шток совершает вместе с затвором только поступательное движение. Шпиндель одним концом внутри корпуса соединён с затвором, а другим — проходит через крышку и сальник (который в основном применяется в качестве уплотнительного устройства в задвижках) для соединения с элементом управления задвижкой (в данном случае штурвалом)[3].

Конструкции запорных органов

Заклинившую задвижку нелегко открыть даже опытным морякам.

Клиновые задвижки

В клиновых задвижках сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина — жёсткого, упругого или двухдискового, который в положении «закрыто» плотно входит в пространство между сёдлами (см. поясняющий чертёж, клин находится в нижнем положении, между сёдлами). В зависимости от условий эксплуатации выбирается тот или иной вид клина.

Жёсткий клин

Жёсткий клин обеспечивает надежную герметичность запорного органа, но для этого требуется повышенная точность обработки для совпадения угла клина с углом между сёдлами корпуса. Недостаток жёсткого клина — опасность заклинивания затвора и невозможность или трудность открытия задвижки в результате колебаний температур рабочей среды, износа или коррозии уплотнительных поверхностей.

Двухдисковый клин

Такой клин образуется двумя дисками, расположенными под углом к друг другу и жёстко скрепленными между собой. В нём диски имеют возможность самоустановки относительно сёдел корпуса, поэтому некоторые погрешности, допускаемые при изготовлении сёдел корпуса, не влияют на герметичность в положении «закрыто». Двухдисковый клиновой затвор существенно снижает возможность заклинивания, которое свойственно жёсткому клину, и, несмотря на некоторое усложнение конструкции, имеет ряд других достоинств — малый износ уплотнительных поверхностей, высокая герметичность запорного органа, меньшее усилие, необходимое для закрытия.

Клиновые двухдисковые задвижки, входящие в судовую арматуру называют также клинкетными.

Упругий клин

Это модификация двухдискового клина, диски которого связаны между собой упругим элементом, способным изгибаться, обеспечивая плотный контакт между уплотнительными поверхностями в положении «закрыто». В этом затворе снижены возможности самоустановки дисков по сравнению с двухдисковыми, хотя и сохраняется способность компенсировать некоторые деформации корпуса от нагрузок трубопровода и колебаний температур. Достоинства упругого клина — не требуется трудоёмкая пригонка затвора по корпусу (как для жёсткого клина) и конструкция более простая, чем у двухдискового. Таким образом, упругий клин в определённой степени сглаживает недостатки и сочетает достоинства двух других видов клиновых затворов[3].

Параллельные задвижки

В параллельных задвижках уплотнительные поверхности двух сёдел в корпусе расположены параллельно друг другу. Затвор состоит из двух дисков, которые в положении «закрыто» при помощи специального клинового грибка прижимаются к сёдлам, перекрывая проход рабочей среде через корпус.

Шиберная задвижка

Является однодисковой разновидностью параллельной задвижки, в которой затвор называется шиберным односторонним. Такие задвижки применяются в тех случаях, когда допускается одностороннее направление потока рабочей среды и не требуется высокая герметичность запорного органа. Они предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы, пульпы и другие, загрязнённые механическими примесями среды. Иногда затвор выполняется ножевым для разрушения частиц в рабочей среде, в этом случае задвижки называются шиберными ножевыми.

Чертёж шланговой задвижки в разрезе.

Шланговая задвижка

Задвижки с таким запорным органом принципиально отличаются от других конструкций[5]. Корпус не имеет сёдел, а затвор — уплотнительных поверхностей. Проход среды ведётся через эластичный шланг (патрубок), вставленный в корпус и полностью изолирующий металлические детали конструкции от рабочей среды. Для перекрытия прохода шланг полностью пережимается под воздействием шпинделя (штока), поэтому такие устройства называются шланговыми, задвижками их назвали потому, что шпиндель для управления арматурой перемещается перпендикулярно к оси прохода среды, то есть работает по принципу задвижки.

Шланговые задвижки предназначены для трубопроводов, транспортирующих вязкие, пульпообразные и другие подобные среды, а также слабоагрессивные и агрессивные жидкости. Шланги изготавливают из различных марок резин, которые обеспечивают работу задвижек при давлениях до 1,6 МПа и температурах до 110 °C[3].

Расположение ходового узла

Большое значение для работы и области применения задвижек имеет расположение ходового узла — резьбового соединения шпиндель-гайка. Он может быть расположен внутри задвижки в рабочей среде или вне полости корпуса.

Задвижки с выдвижным шпинделем применяют если нужно быть уверенным в надёжности арматуры. Эта задвижка является конструкцией с невыдвижным шпинделем.

Задвижка с выдвижным шпинделем

В такой конструкции резьба шпинделя и ходовая гайка расположены снаружи корпуса арматуры. Шпиндель нижним концом соединён с затвором и при вращении ходовой гайки для открытия задвижки совершает вместе с затвором только поступательное перемещение, при этом верхний конец шпинделя выдвигается на величину хода затвора. Для возможности перемещения шпинделя ходовая гайка поднята над верхней частью крышки (то есть над сальником) примерно на величину хода затвора в конструкции, которую называют бугельным узлом.

Достоинствами такой конструкции являются отсутствие вредного воздействия рабочей среды на ходовой узел и свободный доступ для его технического обслуживания, а следовательно меньший износ сальникового уплотнения и более высокая надёжность резьбовой пары и сальника.

Недостатком таких задвижек является увеличение строительной высоты и массы за счёт выхода шпинделя из крышки не менее, чем на диаметр прохода и необходимость по этой причине при монтаже оставлять свободное место для выхода шпинделя.

Задвижка с невыдвижным шпинделем

В этом случае ходовая резьба находится внутри полости задвижки и при открывании шпиндель не выдвигается из крышки, сохраняя своё первоначальное положение по высоте. Ходовая гайка в этих задвижках соединена с затвором и при вращении шпинделя для открытия прохода как бы наворачивается на него, увлекая за собой затвор.

В задвижках с невыдвижным шпинделем ходовой узел погружён в рабочую среду и поэтому подвержен действию коррозии и абразивных частиц в рабочей среде, к нему закрыт доступ и отсутствует возможность технического обслуживания во время эксплуатации, что приводит к снижению надёжности работы ходового и сальникового узлов.

В связи с этим такие задвижки имеют ограниченное применение — для трубопроводов, транспортирующих минеральные масла, нефть, воду, не засорённую твёрдыми примесями и не имеющими коррозионных свойств. Поскольку в задвижках с невыдвижным шпинделем затруднены наблюдение и уход за ходовым узлом, они не рекомендуются для ответственных объектов.

Достоинством такой конструкции является меньшая строительная высота, что делает целесообразным их применение для подземных коммуникаций, колодцев, нефтяных скважин и т.д[6].

Материалы и способы изготовления

Уплотнительные поверхности задвижек изготавливаются без колец, с кольцами из латуни, фторопласта, с наплавкой из коррозионностойкой стали, из резины (в клиновых задвижках ей может покрываться клин, а в шланговых из неё изготавливается пережимной шланг).

Задвижки с корпусами из чугуна и алюминиевого сплава выполняются при помощи литья. Этим же способом изготавливаются и стальные задвижки, но некоторые из них, а также задвижки из титановых сплавов изготавливаются методом сварки заготовок, полученных штамповкой из листового проката. Такие задвижки называют штампосварными. По своим характеристикам, эксплуатационным и прочностным, они не уступают литым задвижкам, а наоборот, детали корпусов и крышек таких задвижек изготавливаются из материала более прочного и тщательно проконтролированного, качество которого выше, чем литьё. При этом технология сварки и методы контроля сварных соединений обеспечивают высокое качество корпусных деталей, позволяющее применять такие задвижки на ответственных объектах, включая атомную энергетику.[3][6]

Примечания

  1. ↑ ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.
  2. ↑ ГОСТ 9698-86. Задвижки. Основные параметры.
  3. 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  4. ↑ Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  5. ↑ По этой причине ранее часто именовались шланговыми клапанами или шланговыми затворами, но по современной классификации, в соответствии с принципом действия, их именуют задвижками
  6. 1 2 Арматура промышленная общего и специального назначения. Справочник. А. И. Гошко — М.: Мелго, 2007.

См. также

Виды и назначение клиновых задвижек

Клиновидная задвижка играет важную роль в обеспечении надежной работы трубопроводов, способствующих перемещению различных сред. Механизм устройства и способ работы отличается высокой эффективностью и функциональностью.

Что представляет собой клиновая задвижка?

Трубопроводная арматура широко используется при организации технологических процессов, работе энергосистем и перерабатывающих комплексов. Клиновидные задвижки являются разновидностью арматуры, обладающие некоторыми техническими особенностями.

Седла запорных элементов располагаются под углом, а запоры представляют собой клин, который изготавливается таким образом, чтобы максимально удовлетворять технологические нужды трубопровода. Они бывают жесткими, упругими или двухдисковыми.

В любом случае, при регулировке клинья плотно входят в межседельный промежуток и надежно закрывают путь движения перекачиваемого продукта. Тип клина выбирается, исходя из технических требований, предъявляемых к используемой системе транспортировки среды.

Виды задвижек

  • Фланцевая задвижка представляет собой самый распространенный вид запорной арматуры, широко использующийся в системах трубопроводов диаметром до двух тысяч миллиметров. Она находят применение как в промышленности, так и в жилищно-коммунальных трубопроводах, обеспечивающих жителей теплом, водой, газом и отводом канализационных вод. При этом они способны гарантировать качественное передвижение нефтепродуктов, пара, жидкости или других сред с давлением до 25 МПа и верхним пределом температуры 565 градусов по Цельсию. Фланцевая клиновая задвижка имеет репутацию надежного и эффективного средства регулировки и контроля.
  • Шиберная задвижка не предназначается для регулировки потока транспортируемой среды. Она может находиться только в двух положениях — открыто или закрыто — и устанавливается на горизонтальных трубопроводах. Задвижки бывают с выдвижными или не выдвижными шпинделями. Кроме того, специалисты различают их по способу крепления, используя фланцевые или безфланцевые соединения. Конструктивные особенности состоят в наличии специального диска управления, гарантирующего быстрое поднятие или опускание рабочего штока. Перекрытие потока движения среде обеспечивают специальные сальники и уплотнители.
  • Задвижки параллельные имеют похожую с клиновыми конструкцию. Основное отличие состоит в наличии параллельных дисков, гарантирующих надежное закрытие доступа перекачиваемого по трубопроводу материала. Достаточно простая конструкция дает возможность обеспечить трубопровод качественной арматурой по минимальной цене, при этом гарантировать долговечность и эффективность работы системы в целом. Поскольку она имеет минимальное гидравлическое сопротивление, то является главным элементом регулировки магистральных трубопроводов для работы ЖКХ.
  • Задвижка шланговая обеспечивает работу транспортирующих различные среды трубопроводов. Она дает возможность быстро и максимально эффективно перекрыть движение жидкости, пара или топлива и присоединяется к трубам при помощи фланцевых соединений. Механизм представляет собой металлический корпус с расположенными внутри пережимными устройствами и специальными патрубками, гарантирующими надежность работы трубопровода, подающего топливо, пар или воду. Температура перекачиваемой среды не должна превышать 170 градусов Цельсия, а давление 1,6 МПа.

Устройство и принцип действия задвижки

Клиновые задвижки не используются как механизм регулировки, они предназначаются для быстрого и эффективного перекрытия потока среды, транспортируемой трубопроводом. Наиболее часто используемый способ работы – ручной, при этом применяются специальные маховики, обеспечивающие возможность быстро опустить запорный элемент в предназначенное для этого место.
Получить консультацию
Однако внедрение автоматизированных систем управления все больше заставляет применять электромоторы для работы задвижек. Конструкция максимально проста. Металлический корпус с размещенными в нем элементами затвора, которые приводятся в действие при помощи специального штока. Крепится такая арматура фланцевыми соединениями, гарантирующими полную герметичность и долговечность

Где размещается ходовой узел

Главным элементом управления является шпиндель-гайка, которая располагается внутри или снаружи корпуса. Совершая круговые движения, ходовая гайка в процессе работы выдвигает шпиндель на величину затвора.

Подобная конструкция носит название выдвижной и имеет ряд достоинств и недостатков. К первым относится отсутствие доступа к рабочей среде и быстрый доступ к рабочему узлу. Недостатком является увеличение массы арматуры и необходимость дополнительного пространства для установки.

Не выдвижной шпиндель размещен внутри и в процессе эксплуатации арматуры не выходит за пределы конструкции. Подобные затворы используются редко, так как механизм, погруженный в агрессивную среду, быстро выходит из строя, а ремонт сложен из-за невозможности доступа к системе регулировки.

Вырез дроссельной заслонки

- Ремонт мотоциклов

При настройке карбюратора задвижка дроссельной заслонки определенно пропускается. Большинство людей, в том числе и я, сначала меняют пилотные самолеты, чтобы изменить условия работы на низкой скорости.

Дроссельный клапан будет иметь «вырезы» на воздушной камере / стороне впуска карбюратора, и он в основном воздействует на сигнал давления через пилот и игольчатую струю.

Лучший способ описать, как меняется этот сигнал, - представить, как большой палец лежит над садовым шлангом.Когда вы закроете большую часть садового шланга большим пальцем, вода начнет вытекать быстрее, верно? А что происходит в более быстром потоке? Снижение давления! Это известно как принцип Бернулли. Таким образом, изменяя размер выреза на дроссельной заслонке, можно изменить давление / сигнал воздушного потока через карбюратор. Поэтому меньший вырез будет иметь более сильный сигнал из-за создания более низкого давления, а значит, более богатого состояния, чем больший выруб.

Ниже представлены 3 разных дроссельных клапана с круглым золотом Mikuni VM.Слева - PN VM32 / 65-2.0, посередине - PN VM32 / 65-2.5, а справа VM32 / 65-3.0. Скольжение слева приведет к тому, что мотоцикл станет богаче, чем средний и самый правый показанный слайд. Проверьте схему деталей Mikuni VM Roundslide для получения дополнительных номеров деталей.

Согласно руководству по тюнингу карбюратора Mikuni VM, дроссельная заслонка воздействует на подачу в положении от 1/8 до ½ положения дросселя, особенно на ¼ дросселя. Смотрите рисунок и график ниже, которые иллюстрируют, где слайд вступает в игру.

Так как наибольшее воздействие будет на ¼ дросселя, установите новые заглушки и выполните измельчение заглушки. Если мотоцикл кашляет или сплевывает через карбюратор, он худой. Если выхлопная нота звучит скучно или жужжит, она становится насыщенной.

Недавно я настраивал карбюратор с 3,0 слайдом, 35 ​​пилотными струями и воздушным винтом 1,5 оборота. Я экспериментировал со слайдами 2.0 и 2.5, чтобы увидеть, какие эффекты это даст.Я заметил, что, поскольку сигнал сильнее, он будет вытягивать больше топлива из цепи управления на холостом ходу, и я закончил тем, что наклонил управляющий воздушный винт до 2,5-3,0. Возможно, вам придется уменьшить размер пилотного самолета, если вы тоже это испытали. Вы хотите, чтобы управляющий воздушный винт был на 1,5 оборота.

Помогла ли вам эта информация? Пожалуйста, прокомментируйте ниже.

,Предохранительный клапан с вырезами

, Th सुरक्षा वाल्व, Thane West, Thane, Aiishil International


О компании

Год основания1996

Правовой статус фирмы FirmSole (частное лицо)

Характер бизнесаПроизводитель

Количество работников До 10 человек

Годовой оборотR.5 - 10 Crore

IndiaMART Member SinceAug 2013

GST27ABRPC4682N1ZZ

Импорт Экспортный код (МЭК) 0312046049

Компания 9009 Aiishil International была основана в году, 1996 году и является производителем, поставщиком и экспортером качественного ассортимента лабораторного оборудования. Наше предлагаемое множество продуктов включает Лабораторное оборудование Химического машиностроения, Электрическое и электронное Лабораторное оборудование и Лабораторное оборудование Машиностроения.Предлагаемый диапазон продуктов разработан экспертами, имеющими огромный опыт. Предлагаемый фрикционный аппарат для жидкостей используется в лабораториях гражданского строительства для применений, в которых используется трение между жидкостями разных видов. Такие же наши другие продукты используют в разных лабораториях для проведения разных тестов.
Мы построили сложную инфраструктуру, которая помогает нам беспрепятственно проводить все бизнес-операции. Наше производственное подразделение полностью оснащено передовыми технологиями и всеми необходимыми станками для производства предлагаемого похвального ассортимента продукции.Далее, у нас есть команда опытных профессионалов, которая помогает нам в удовлетворении требований клиентов своевременно.

Компания Видео

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
