Клиновая задвижка как вид запорного механизма: виды и применение

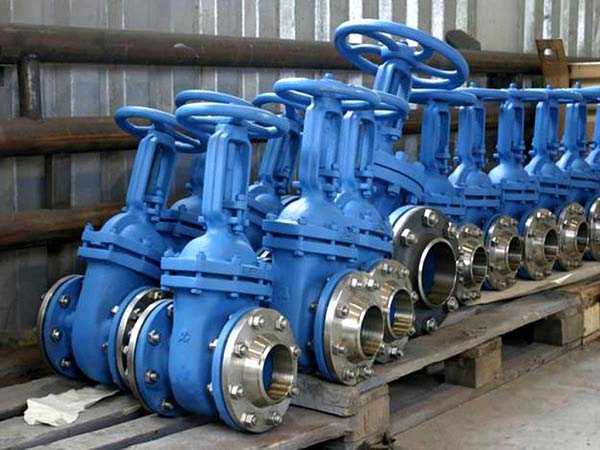

Запорная арматура, установленная на трубопроводах, управляет потоком перекачиваемых жидкостей и газов. Один из видов запорных элементов — устройство в форме клина, называется клиновой задвижкой, которая используется исключительно как запирающая конструкция, но не применяется для регулирования потока, поскольку имеет только два положения «открыто» и «закрыто».

Сферы применения задвижек

Клиновые задвижки устанавливают в конце трубопровода, а также в местах перекрытия движения рабочей среды для выполнения технологических и аварийных работ.

Этот вид запорной аппаратуры изготавливают в широком диапазоне условных диаметров и рабочих давлений под все типоразмеры трубопроводов, поэтому они используются в различных трубопроводах.

Задвижки с упругим клиновым затвором обеспечивают надежное перекрытие скоростных потоков и способны работать под высоким давлением.

Нашли применение в нефтяной и газовой промышленности.

Задвижки этого типа используют химические предприятия, имеющие технологические линии по прокачке агрессивных растворов.

Хозяйствам горячего теплоснабжения подходит разделительная клиновая задвижка, затвор которой разделен на 2 части, для увеличения диапазона смещения. Это позволяет компенсировать тепловые расширения. Можно применять на паровых линиях.

Устройство и принцип действия

Основные детали клиновых задвижек

  • корпус,
  • затвор,
  • шток,
  • штурвал,
  • сальниковый узел,
  • крышка корпуса,
  • направляющий диск.

Устройство работает по принципу винтового домкрата: вращение штурвала влево перемещает шток вверх вместе с затвором.

Направляющий диск (их два по обе стороны затвора) запрессован в посадочное гнездо под углом. Оба диска образуют форму клина. Положение между направляющими дисками занимает круглый плоский затвор. Такая конструкция обеспечивает герметичное перекрытие потока, даже при высоких давлениях и скорости.

По способу линейного перемещения клинового затвора задвижки бывают с выдвижным и невыдвижным штоком.

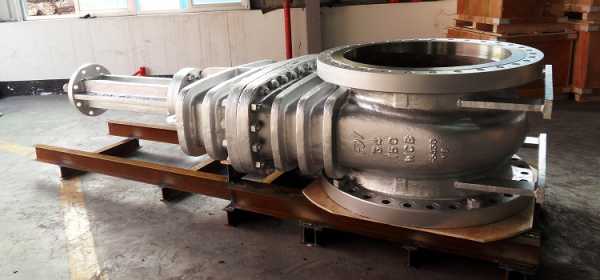

Задвижка с выдвижным штоком

Задвижка с выдвижным штоком позволяет контролировать положение затвора по выдвинутой части штока во время вращения штурвала.

Линейное перемещение штока действует по принципу винтового домкрата, используя вращение штурвала. Шток при этом выдвигается вверх, увлекая затвор, который скользит вдоль пластин, заходит в пространство корпуса под крышкой.

Вращение открытия выполняют влево. Закрытие по часовой стрелке – вправо.

Сальниковое уплотнение прижимается крышкой, которая упирается в прижимную втулку, надетую на шток. Если поджать гайки, то крышка упрется в прижимную втулку, которая будет поджимать сальники штока.

Обратите внимание! Сальниковый узел надо периодически поджимать, потому что уплотнение изнашивается. Если этого не делать появятся пропуски через сальниковый узел. Выдвижной шток контролируется высотой хода.

Задвижка с невыдвижным штоком

Чтобы открыть затвор — производят вращение штурвала по часовой стрелке. Конструкция уменьшает длину штока, убрав винтовую часть внутрь корпуса.

При использовании задвижки с невыдвижным штоком при вращении маховика трудно определить позицию затвора, поэтому перед монтажом важно проверить число оборотов от позиции «закрыто» до «открыто», затем нанести на штурвале стрелку вращения, позицию, число оборотов для удобства использования.

Принцип действия задвижки с не выдвигающимся штоком напоминает работу съемника: винтовая часть штока вворачивается в затвор, и он по направляющим дискам входит в пространство корпуса под крышку.

Плюсы и минусы клиновых задвижек

Простая конструкция не вызывает сложностей в использовании, управление не требует особых усилий. При этом популярность клиновых задвижек объясняется целым рядом достоинств:

  • точное позиционирование положения «открыто» и «закрыто»;
  • перекрытие даже высокоскоростных потоков;
  • герметизация канала без дополнительных усилий на маховике;
  • перепад давления в открытом положении почти не изменяется;
  • в открытом положении затвор расположен выше потока жидкости и не разрушается абразивными частицами.

При всем этом, конструкция имеет свои минусы:

  • требует дополнительное место для размещения поднятого затвора;
  • ручное управление открытием-закрытием происходит медленно;
  • в открытом положении в пространство между направляющими дисками часто попадают твердые отложения, что препятствует герметичному закрытию задвижки;
  • не подходит для регулирования движения рабочей среды;
  • подвержена вибрации в частично открытом состоянии;
  • есть сложности в выполнении притирки и шлифовки внутренних деталей.

Требования к запорной арматуре

Повышенные требования к запорной арматуре определены высокими давлениями в трубопроводе и условиями пользования. На опасных производственных объектах запорная арматура сертифицирована.

К ней поставляется ЗИП, куда входят сменные узлы и детали: прокладки из фторопласта, кольца для герметизации соединений трубопроводов высокого давления, крепежная арматура, другие детали.

На корпусе задвижки указывается размер и давление, на которое рассчитана задвижка. Могут быть буквы, обозначающие тип арматуры, например, ЗКЛ2-150-14 означает: задвижка клиновая литая. 2-модификации, условный диаметр 150 мм, давление 1,4 МПа.

Остальные данные указываются в техпаспорте изделия.

Кроме этих стандартов, есть международные: API, BS, MSS, ASME.

Например, API 600 представляет собой стандартную спецификацию для стальных задвижек с фланцевыми или стыковыми концами и болтовыми крышками, которые предназначены для применения в тяжелых условиях эксплуатации, таких как нефтеперерабатывающий завод и связанные с ним применения.

Материалы для изготовления клиновых задвижек

Чтобы не ошибиться в выборе нужного запорного устройства, надо предварительно составить схему будущих коммуникаций, определить условия эксплуатации.  При выборе важно учитывать условия, при которых используются запорные устройства.

Для работы при низких показателях давления подойдут чугунные сплавы, для средних давлений и при работе с агрессивными средами используют задвижки из бронзы и сплавов цветных металлов, для работы под высоким давлением — стальные.

Нормы EN определяют материалы и для различных элементов задвижек:

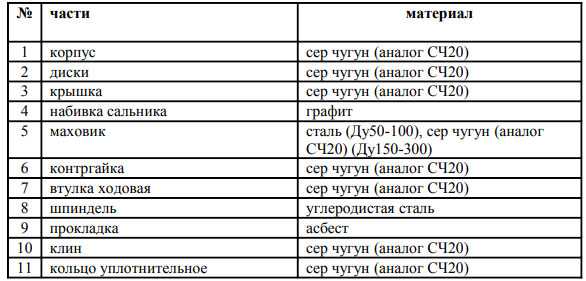

Название деталиМатериалы для изготовления
1КорпусУглеродистая стальНержавеющая сталь
30лс76нж, 30лс41нж,08Х18Н10 (10Х17Н13М2Т, 12Х18Н10Т, для агрессивных сред)
2Крышка30лс41нж, 30лс541нж08Х18Н10, 12Х18Н10Т
3Затвор, диски30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
5Шток30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
6Болт30лс41нж, 30лс541нж03Х18Н11
7Шпильки30лс41нж, 30лс541нж03Х18Н11
8Втулка штока3% C, от 13,5% до 36% Ni, иногда меди до 6,5% и хрома (иногда высокого сплава, такого как никель), молибдена, кремния
10прокладкаГрафит, фторопласт
11сальникГрафит, фторопласт,

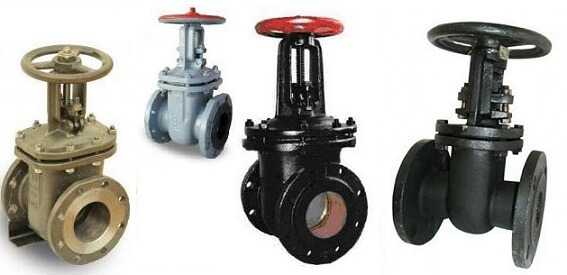

Виды клиновых задвижек

Различают 3 типа клиновых задвижек по конструкции затвора и седла.

  1. Конструкция с твердым клиновым затвором востребована из-за простоты и прочности. Задвижка устанавливается в трубопроводах, подходит для жидкостей с низким содержанием твердых примесей. Это практичный вариант запорной арматуры для турбулентного потока.
  2. Гибкий клиновой затвор представляет собой цельный диск с разрезом по периметру для получения возможности изменить угол между пластинами седла. Узкий разрез дает гибкость, сохраняя прочность. Глубокий и широкий разрез или литая втулка, оставляет мало материала в центре, что обеспечивает гибкость, но прочностные характеристики затвора снижаются.
  3. Разделительные клиновые задвижки (рисунок 3) имеют самонастраивающиеся посадочные поверхности. Тип клина подходит для работы с газами и жидкостями, включая коррозионные, при нормальных и высоких температурах.

По типу затвора различают:

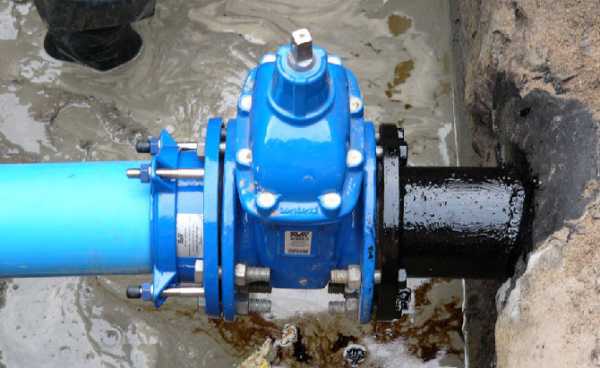

  • Задвижки с твердым клиновым затвором для обвязки систем тепло водоснабжения необъятного ЖКХ занимают лидирующую позицию в использовании. Их устанавливают в технологических колодцах для отключения аварийных участков.  Широкий размерный ряд по давлению, присоединительным элементам, материалам изготовления обеспечивают оптимальный подбор нужного запорного устройства.
  • Задвижки с упругим клиновым затвором обеспечивают надежное перекрытие скоростных потоков и способны противостоять высоким давлениям. Они нашли применение в нефтяной и газовой промышленности, для обустройства трубопроводных линий высокого давления. Размерный ряд DN (ДУ) и рабочее давление указывают при выборе задвижки.

infotruby.ru

Запорные задвижки: виды и принцип работы

Современные трубопроводы сложно представить без запорной арматуры. Задвижки, затворы, вентиля, клапана – все эти изделия позволяют регулировать давление в системах трубопроводов вплоть до полного перекрытия транспортируемой среды. Запорная арматура устанавливается на любом типе трубопровода – нефть, газ, пищевое производство, вода, пар и т.д. Ассортимент запорной арматуры разнообразен, и подбирается под любую транспортную среду и условия. Самой объемной группой запорно-регулирующей арматуры по распространению являются задвижки. Широкое применение задвижки получили благодаря универсальности конструкции и высоким эксплуатационным показателям (температура окружающей и транспортируемой среды, давление, щелочные/кислотные среды и т.д.). По степени герметичности задвижки делятся на классы А, В, C, D, B1, C1, D1. Классы герметичности регламентируются по ГОСТ 9544-2005.

Содержание

Виды и устройство задвижек
Конструкционные типы задвижек
Расположение шпинделя
Преимущества и недостатки задвижек

Виды и устройство задвижек

Задвижки, в зависимости конструкции запорных деталей, можно поделить на следующие типы:

  • Клиновые задвижки
  • Параллельные задвижки
  • Шланговые задвижки
  • Шиберные (или ножевые) задвижки

Если абстрагироваться от нюансов, строение задвижки в общих чертах представляет собой стальной или чугунный корпус и крышку, которые соединены между собой. От корпуса отходят присоединительные патрубки, через которые запорная арматура врезается в трубопровод. По вариативности видов присоединений можно выделить основные типы задвижек:

  • Приварные – патрубки представляют собой трубы соответствующие диаметру трубы, которые с помощью электродуговой сварки врезаются в трубопровод. Встречаются не так часто.
  • Фланцевые. На концах патрубков находятся фланцы, через которых и происходит монтаж на трубопроводе. Такой тип соединения более распространен, т.к. позволяет произвести быстрый герметичный монтаж задвижки, а так же обеспечивает дальнейший простой демонтаж арматуры, если таковой понадобится.
  • Муфтовые задвижки – самый редкий вид присоединения, встречается до диаметра 50 мм.

Основной запорной деталью в задвижке является клин (который может быть обрезиненным, а может быть стальным). При прокручивании штока (шпинделя) клин перемещается в теле задвижки перпендикулярно движению потока среды трубопровода. В закрытом состоянии клин герметично прилегает к уплотнительным седлам, которые располагаются с двух сторон от клина чаще всего под углом. При вращении маховика (или штурвала) происходит прокручивание шпинделя вокруг своей оси, что приводит в движение сам клин. Это очень упрощенная схема клиновой задвижки, которая может отличаться в деталях у разных производителей.

Корпус задвижек может быть выполнен из латуни, бронзы, стали и чугуна. Латунные и бронзовые задвижки выпускаются в муфтовом исполнении и используются крайне редко. Стальные задвижки чаще используются при высоких температурах внутренней среды. Чугунные задвижки устанавливаются на большинстве объектов ЖКХ ввиду дешевизны и простоты монтажа, но требуют бережного отношения при установке, так как чугун очень хрупок и может расколоться при ударах, скручивании и сжатии.

В последнее время большую популярность приобрели задвижки, оснащенные электроприводом. Электропривод позволяет быстрее открыть или закрыть запорный механизм, причем делать это удаленно. Достаточно одного оператора, который будет контролировать работу задвижек на участке трубопровода.

Конструкционные типы задвижек

Так как устройства задвижек незначительно, но все же отличаются, есть смысл остановиться на каждом типе подробнее.

Клиновые задвижки — в подобных задвижках используется жесткий, обрезиненный или двусторонний клин, который плотно примыкает под углом к седлам и герметично перекрывает поток. В зависимости от эксплуатационных параметров выбирают тот или другой вариант клина:

  • Жёсткий клин – позволяет достичь надежной герметичности узла, но требует высокой точности подгонки клина и уплотнительных седел (в идеале вытачивается идентичный угол на клине и седлах, только так достигается высокая герметичность устройства). Основными недостатками можно считать частые заклинивания из-за перепадов температур во внутренней среде, а так же износа резиновых прокладок и уплотнительных колец. Если механизм задвижки заклинило, то открыть ее очень сложно!
  • Двухдисковый клин – такой вариант исполнения запорного механизма подразумевает два диска, соединенных между собой. Благодаря такой конструкции клин самовыравнивается при примыкании к уплотнительным седлам, что позволяет допустить некоторые огрехи при вытачивании угла седел и клина. Невзирая на то, что двухдисковый клин усложняет механизм запорной арматуры и повышает стоимость изделия в целом, плюсы такого варианта очевидны – долгий срок службы резиновых уплотнителей, надежная герметичность, меньше усилий, требуемых для открытия/закрытия механизма.
  • Упругий клин – это разновидность двухдискового запорного элемента. Два диска стыкуются между собой упругим материалом, способным деформироваться и подгоняться под седла при закрытии затвора. Таким образом, упругий клин представляет собой золотую середину между жестким клином и двухдисковым. Например, упругий клин позволяет пренебречь точной подгонки к седлам, а его строение более надежное, чем у двухдискового механизма.

Параллельные задвижки от всех остальных отличаются тем, что уплотнительные кольца расположены не под углом, а строго параллельно, и сам запорный механизм представляет собой два диска, которые с помощью особого клина плотно прилегают к уплотнительным седлам.

Шиберные задвижки (которые чаще называют ножевыми) – еще более простая конструкция, в которой затвор расположен строго перпендикулярно току среды. Чаще всего устанавливается на канализациях, пульпопроводах и прочих системах, где среда густая и не требуется высокая герметичность узла. В таком случае запорный элемент как бы разрезает транспортируемый поток, за что задвижки и получили название ножевые.

Шланговые задвижки – самый необычный вид задвижек, принципиально отличающийся от остальных и встречающийся наиболее редко. Такой тип задвижек не имеет ни уплотнительных седел, ни запорного элемента как такового. Представляет собой резиновый шланг, транспортирующий чаще всего вязкую среду и проходящий через тело задвижки. С помощью штока шланг пережимается и полностью перекрывает движение в путепроводе. Обычно такие задвижки используются на трубопроводах небольшого диаметра, где в качестве среды выступают пульпа, шлам, различные примеси и т.д.

Расположение шпинделя

По типу выдвижения шпинделя задвижки можно разделить на две большие группы:

  • Задвижки с выдвижным шпинделем – представляют собой конструкцию, где шпиндель вынесен за пределы корпуса задвижки, не контактируя с транспортируемой средой. Таким образом, резьбовое соединение доступно для ухода и осмотра и не подвергается коррозии в теле задвижки. Но такая конструкция имеет ряд минусов – из-за того, что при открытии потока шпиндель выдвигается из задвижки на длину, равную как минимум диаметру трубопровода, требуется место для легкого доступа к такому механизму. Из-за особенностей конструкции увеличивается масса и строительная высота, что тоже важно учитывать при проектировании трубопровода. Зато такие изделия можно устанавливать на особо важные объекты, так как срок службы сальников и прочих рабочих элементов механизма увеличен, и есть возможность контролировать состояние резьбы шпинделя и проводить своевременный ремонт и обслуживание.
  • Задвижки с невыдвижным шпинделем – в таких устройствах ходовой узел гайка-шпиндель находятся полностью в теле задвижки, не выдвигаются за пределы задвижки и контактируют с транспортируемой средой. Ввиду этого шпиндель и уплотнительные элементы подвергаются коррозии среды. Такие задвижки рекомендуется ставить на трубопроводы, транспортирующие воду, нефть и прочие неагрессивные жидкости без примесей, так как в ходе эксплуатации невозможно следить за состоянием шпинделя и произвести плановый ремонт, не разбирая задвижку. Из-за этого такую арматуру не рекомендуется ставить на особо важные трубопроводы, зато они незаменимы в узких колодцах и других труднодоступных местах из-за относительно небольших габаритов.

Преимущества и недостатки задвижек

Задвижки – самый популярный тип запорной арматуры, применяющийся в нашей стране. Это обусловлено следующими преимуществами:

  • Относительно простая конструкция запорного механизма;
  • Сравнительно небольшая монтажная длина, что удобно для колодцев, нефтяных скважин и т.д.;
  • Вариативность использования – задвижки можно применять на различных типах трубопроводов с самыми разными эксплуатационными параметрами;
  • Возможность изменения направления потока транспортируемой среды в обратную сторону.
  • Невысокое гидравлическое сопротивление;

Последний благоприятный фактор повлиял на широкое применение задвижек на магистральных трубопроводах, где отсутствие гидравлического сопротивления подходит для высоких скоростей и давления транспортируемой среды.

К основным минусам задвижек можно отнести:

  • Длительное время открытия/закрытия механизма;
  • Увеличенную строительную высоту (особенно актуально для задвижек с выдвижным шпинделем, т.к. шпиндель выдвигается как минимум на диаметр условного прохода)
  • Быстрый износ резиновых уплотнительных колец, трудоемкий ремонт и обслуживание деталей внутри корпуса задвижек;
  • Дорогой ремонт при невысокой цене на задвижки – зачастую ремонт задвижки составляет минимум 50% от ее первоначальной стоимости.

oborudovanie1.ru

Какую конструкцию имеют чугунные задвижки и какие есть виды

Содержание статьи

Любой вид трубопровода требует наличия специальных комплектующих, что перекрывают поток рабочей жидкости. С этой целью могут использоваться краны и вентили, что регулируют расход жидкости.

Задвижки из чугуна

Однако наиболее распространенным вариантом, особенно часто применяемым для магистральных трубопроводов, является установка запорной арматуры, основным видом которой стали чугунные задвижки. Данная трубопроводная арматура может быть легко установлена своими руками, кроме того, это один из наиболее доступных видов комплектующих.

Именно благодаря своим положительным эксплуатационным характеристикам задвижка чугунная получила широкое распространение среди населения.

Вернуться к содержанию ↑

Что собой представляет задвижка

Запорная арматура полностью перекрывает движение жидкости или газа в трубе, так как имеет всего два рабочих положения — открыто и закрыто. Конструкция устройства состоит из таких элементов:

  • Корпус;
  • Запорный элемент, что выполнен в виде клина, шибера или параллельных дисков;
  • Стальной шпиндель;
  • Маховик или автоматический электропривод;
  • Крышка корпуса.

Выдвижной шпиндель требует особенно тщательного ухода: его необходимо регулярно чистить и смазывать.

Детальное устройство задвижки

Достоинства, которыми обладает запорная арматура для трубопровода:

  • Простая конструкция;
  • Компактный размер;
  • Небольшое гидравлическое сопротивление;
  • Стойкость к коррозии;
  • Устойчивость к химическому воздействию;
  • Возможность применения для различной рабочей среды;
  • Длительный срок эксплуатации.

Следует также отменить некоторые недостатки, которые характерны для изделий из чугуна:

  • Хрупкость;
  • Высокая вероятность механического повреждения.

Для предотвращения нарушения целостности изделий из чугуна, их запрещено крутить, проворачивать, сгибать или растягивать.

Чугунные задвижки

По типу присоединения к трубопроводу задвижка фланцевая. Основные параметры, которым соответствует фланцевая задвижка, включают:

  • Диаметр прохода трубы — от 50 до 3000 мм;
  • Рабочее давление — до 1, 6 МПа;
  • Температура — до 75 градусов;
  • Срок эксплуатации — приблизительно 8 лет.

В зависимости от типа затвора существуют следующие виды устройств из чугуна:

  • Задвижка клиновая чугунная;
  • Задвижка чугунная параллельная;
  • Задвижка чугунная шиберная.

В зависимости от диаметра фланцевая задвижка может быть следующих типов:

  • Полнопроходная;
  • Суженная.

Полнопроходная фланцевая задвижка имеет диаметр, что соответствует диаметру трубы и характеризуется наименьшим гидравлическим сопротивлением.

Суженная фланцевая задвижка имеет несколько меньший диаметр. С одной стороны это незначительно увеличивает гидравлическое сопротивление, однако использование имеет также положительные стороны: уменьшает износ уплотнительных элементов и снижает крутящий момент.

В зависимости от типа управления устройством различают:

  • Ручные устройства, что приводятся в действие маховиком;
  • Устройства с электроприводом.

Задвижка клиновая чугунная

Маховики устанавливаются в устройства с малым диаметром условного прохода (до 150 мм), электропривод — во всех остальных случаях. Электропривод позволяет управлять механизмом удаленно, превосходно подходит при размещении запорной арматуры в труднодоступном месте и автоматизирует технологический процесс.

Вернуться к содержанию ↑

Детальная характеристика арматуры по типам затворов

Фланцевая задвижка с клиновым затвором используется для магистральных трубопроводов, что имеют достаточно высокую рабочую температуру и давление. Такой вид запорной арматуры может быть установлен для системы водоснабжения, в том числе и питьевого.

Характерной особенностью является наличие невыдвижного штока и жесткого клина. Поток жидкости перекрывается за счет уплотнения между металлическими поверхностями двух элементов. Хотя на сегодняшний день в продаже можно встретить чугунные изделия с прорезиненным клином. Тогда герметичность перекрытия потока достигается благодаря соединению металла с резиной. Клиновая запорная арматура может быть не только фланцевая, но и резьбовая.

Параллельная задвижка бывает исключительно фланцевая. Она используется для инженерных сетей с небольшим давлением воды. В качестве запорного элемента применяется диск, что, соприкасаясь с выдвижным или невыдвижным штоком, перекрывает поток в системе.

Задвижки чугунные параллельные

Шиберная задвижка лучше всего подходит для труб, что транспортируют сыпучие, густые и вязкие рабочие среды. Как правило, она является межфланцевой, а поэтому имеет демократичную и доступную цену.

Вернуться к содержанию ↑

Использование запорной арматуры из чугуна

Задвижка чугунная используется преимущественно в жилищно-коммунальной сфере. Возможно использование запорной арматуры для таких инженерных сетей:

  • Холодное и горячее водоснабжение;
  • Канализация;
  • Отопление;
  • Газоснабжение;
  • Нефтяные трубопроводы.

В последнее время чугунная запорная арматура стала все реже использоваться для систем отопления и водоснабжения, однако ее роль для канализации, паровой системы и транспортировки сыпучих остается по-прежнему значительной.

Вернуться к содержанию ↑

Задвижка клиновая

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

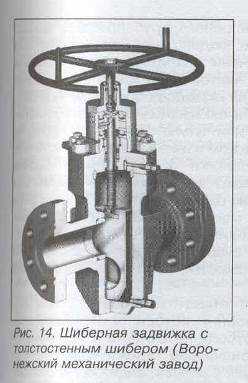

Задвижка шиберная. Конструкция шиберной задвижки. Разновидности

Шиберный затвор – один из видов регулирующей и запорной арматуры. Устанавливается данное устройство обычно на магистралях, транспортирующих взвешенные технические смеси (канализация, шлам), газовые и воздушные среды, сыпучие материалы. Справиться с потоками данных типов стандартной задвижке не под силу. Причина в том, что частицы перемещаемой субстанции попадают между седлом арматуры и запорным устройством, не давая перекрыть просвет трубы полностью.

Шиберная задвижка — это разновидность запорной арматуры, которая отличается высокой герметичностью при работе с любыми типами сред

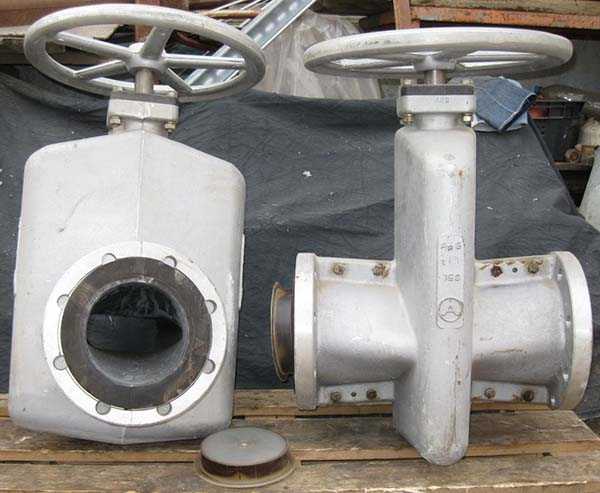

Конструкция шиберной задвижки. Разновидности

Основное отличие задвижки шиберной от иных видов запорной арматуры заключается в её способности герметично перекрыть трубопровод независимо от структуры материала. Роль запорного элемента в данном устройстве играет плоский либо клинообразный нож, Двигаясь перпендикулярно потоку, этот аксессуар шибер задвижки разрезает его и в конечном итоге сечение перекрывается. Подразделять на виды данную арматуру принято именно по форме запорного элемента. В соответствии с этим критерием бывает задвижка шиберная ножевая и клинообразная.

Устройство клинового типа. Клиновая шиберная заслонка способна работать при повышенном давлении рабочей среды, благодаря чему она устанавливается, когда необходимо наиболее надёжно перекрыть поток. В соответствии с названием её запорный элемент имеет форму клина. Такая же форма характерна и сёдлам с уплотнителями.  Чаще всего это устройство применяется в качестве шиберной задвижки для канализации.

Запорный клин перемещается перпендикулярно направлению движения рабочей среды под воздействием усилия, которое создаётся при вращении шпинделя. Максимальная герметизация обеспечивается тем, что при полном закрытии просвета клин от приложенного усилия деформируется в пределах присущей материалу упругости.

Из недостатков устройства шиберной задвижки клинового типа эксперты выделяют:

  • при интенсивной эксплуатации данного устройства уплотнения выходят из строя довольно часто;
  • необходимость проведения трудоёмкой процедуры подгонки седла и клина в такой шиберной задвижке;

Клиновая задвижка имеет с своей конструкции клин, который и перекрывает поток рабочей среды

  • если поверхность клина повредится (глубокие царапины, задиры, коррозия), герметизация будет нарушена. Кроме того, подобные повреждения способны вызвать заклинивание механизма;
  • при транспортировке рабочей среды с высокой температурой клин этой шиберной задвижки расширяется. Данный фактор приводит к невозможности регулировки потока, из-за чего могут возникнуть аварийные ситуации.

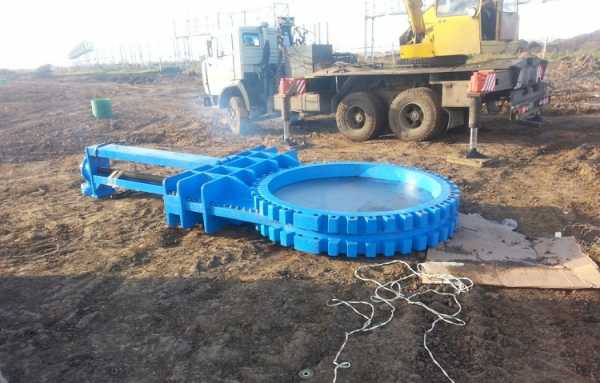

Задвижка шиберная ножевая. Запорный элемент такой арматуры характеризуется относительно небольшой толщиной и работает, как обыкновенный нож.

На заметку! Именно по этой причине сфера применения шиберных ножевых задвижек практически ничем не ограничена, их можно увидеть на трубопроводах любого назначения.

Ими оснащаются магистрали:

  • горной промышленности;
  • целлюлозно-бумажных комбинатов;
  • нефтеперерабатывающей промышленности;
  • систем канализации и вентиляции.

Особо следует отметить, что шиберный кран ножевой может использоваться даже на ветках, работающих при разрежении. В данном случае речь идёт о вакуумной технике.

Материал корпуса и типы привода

Для производства затвора шиберного ножевого и клинового чаще всего используется сталь, в том числе нержавеющая, или чугун. При выборе конкретной модификации учитывайте, что устройство из чугуна более чувствительно к условиям применения. Отдавать предпочтение стальному изделию следует, если эксплуатация предполагается при отрицательных температурах. Кроме того, задвижка чугунная шиберная слабо переносит импульсные нагрузки, то есть разбить её корпус можно простым ударом.

Задвижки небольшого диаметра чаще всего имеют ручное управление

Шиберные устройства, как и запорная арматура иного типа, приводятся в действие разными способами:

  • при помощи рычага или штурвала – ручным приводом;
  • приводом электрическим;
  • гидравлическим приводом;
  • пневматическим приводом.

Рассматриваемая запорная арматура может монтироваться на трубопроводы различными методами. Так, на магистралях, по которым транспортируется шлам, стоки, нефть устанавливается чаще всего шиберный кран фланцевый. Отличиями такой модели являются простота монтажа/демонтажа благодаря креплению болтовыми разъёмными соединениями.

Особенности конструкции задвижек различного типа

Все рассматриваемые устройства подразделяются также по направлению действия и по конструкции запорного рабочего элемента. Требования, предъявляемые к уровню герметизации, допускают применение для прерывания потока задвижек с одним либо двумя ножами (шиберами).

Одноножевой шиберный кран характеризуется большей жёсткостью. Он может устанавливаться в трубопроводах, по которым рабочая среда транспортируется под высоким давлением. Его конструкция довольно проста. Шибер перемещается благодаря вращению штока, который может быть невыдвижным или выдвижным. Благодаря вынесению кинетической пары шток — ходовая гайка за пределы корпуса устройства, обеспечивается герметичное перекрытие потока и предотвращается контакт сальников уплотнения с рабочей средой.

Свойства одноножевой задвижки позволяют применять ее на трубопроводах с высоким давлением

Шиберные задвижки с двумя ножами герметизируют трубопровод более надёжно, но стоят они значительно дороже и поэтому широкого применения такие устройства не получили. Пользователи принимают во внимание тот факт, что многие выпускаемые современной промышленностью более дешёвые аналогичные приспособления перекрывают поток не менее эффективно.

Полезная информация! Часто двухножевая задвижка с электроприводом  используется в качестве компонента автоматизированной системы управления на магистральных нефтяных трубопроводах.

Если взять за основу критерий «направление действия», шиберный кран бывает одно- и двухсторонним. Задвижки первого типа применяются на ветках, транспортирующих большинство известных жидкостей, включая и агрессивные, некоторые виды сыпучих материалов и взвешенные смеси. Может устанавливаться такое приспособление на бытовых коммуникациях – канализации, водопроводе и т.д.

Устройство двусторонней шиберной задвижки несколько сложнее. Не вдаваясь в его описание, будет достаточным сказать, что запорно-регулирующий элемент данного типа применяется на особых магистралях. К ним эксперты относят трубопроводы, предназначенные для такой среды, при изменении направления движения которой даже в небольшом диапазоне возможностей стандартной задвижки для полного перекрытия просвета будет недостаточно. Устанавливается затвор шиберный двусторонний ножевой в задвижках магистралей на предприятиях пищевой и химической промышленности.

Применение задвижки ножевой шиберной с электроприводом. Разновидности

Сфера применения задвижки с электрическим приводом (диаметр ДУ 50) – это системы водоснабжения. Электропневматический шиберный кран ВВ32 монтируется в насосы, канализационные системы и в смесители. Запорное электроприводное устройство ДУ100 нашло широкое применение в магистралях, транспортирующих питьевую воду и системах по переработке стоков. Контроль параметров входного напряжения, а также работы затворного элемента осуществляет шкаф управления.

Задвижки с электроприводом могут входить в автоматизированную систему управления на трубопроводах разных типов

Установка реечного шибера с электроприводом осуществляется, когда необходимо реализовать полную автоматизацию работы погружного насоса. Корректное функционирование арматуры обеспечивается тем, что шкаф управления продуцирует предельно точные сигналы.

Реечные электроприводные устройства, используемые постоянно, выполняют также регулировку количества потребляемой воды. Установка на шиберную задвижку с электроприводом дистанционной колонки предоставляет возможность управлять потоком рабочей среды.

Клиновая стальная задвижка модели 30с941нж в системах пожаротушения или орошения с высокой точностью контролирует объём подачи жидкости в соответствии с первоначально заданным режимом. Может применяться также в системах транспортировки газ – пар, газа, нефти и нефтепродуктов. Шиберный клиновый затвор с электроприводом допускается эксплуатировать в трубопроводах, по которым перемещается рабочая среда с температурой до +425۫С.

Разговор о запорных элементах будет неполным без упоминания факта, что современной промышленностью выпускается также задвижка ножевая шиберная с пневмоприводом.

Важно! Применение сжатого газа незаменимо там, где требуется полностью и надёжно исключить контакт механизма привода с транспортируемым потоком.

По критерию «принцип действия» такие устройства подразделяются на струйные и поршневые. В конструкцию запорных элементов данного типа входит малоинерционная реактивная турбина. Такая реализация пневматической шиберной задвижки предполагает, что это устройство будет отлично выполнять свои функции за счёт:

  • исключения трущихся уплотнений;
  • необратимости движения;
  • плавного хода при любом значении давления управляющего газа и при любых нагрузках;
  • быстрого реверса приводного вала.

Главным достоинством затвора с пневмоприводом является возможность дистанционного управления.

И в заключение стоит сказать, что при выборе задвижек следует внимательно изучить их технические характеристики. Только тогда проблемы с управлением потоком не возникнут.

trubamaster.ru

Чем отличается вентиль от задвижки — Полезные Советы

При устройстве газопровода, водопроводной и канализационной систем, а также других промышленных инженерных систем не обойтись без вентилей и задвижек. Многие считают, что вентили являются разновидностью задвижек, только меньшего размера, но на самом деле это разные устройства, имеющие существенные конструкционные отличия, определяющие особенности их эксплуатации. Вентили и задвижки имеют свои плюсы и минусы, которые и определяют оптимальный выбор устройства для конкретных условий применения.

Содержание страницы

Что такое вентиль и задвижка?

Вентиль – это прибор, который устанавливается на газо-, воздухо-, водо-, паро-, масло- и иные трубопроводы для открытия и закрытия проходных отверстий с помощью клапана. Вентиль состоит из стального, чугунного или бронзового корпуса, имеющего седло для клапана, самого клапана со шпинделем с винтовой нарезкой и рукоятки, обеспечивающей возможность вращения шпинделя. К трубопроводу вентили присоединяются с помощью резьбы или фланцев и подразделяются на муфтовые и фланцевые.

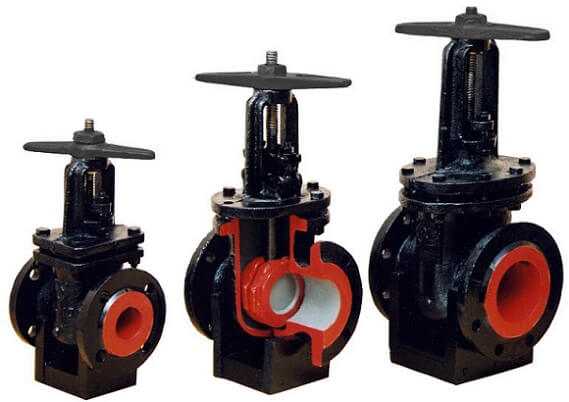

Вентиль в разрезе
Задвижка – это прибор, который устанавливается на трубопроводы для открытия и закрытия проходных отверстий с помощью клапана, перемещающегося перпендикулярно по отношению к оси потока рабочей среды. В зависимости от конструкции запорного органа задвижки подразделяются на шланговые, шиберные и параллельные. Шпинделя же могут быть выдвижными или вращаемыми.

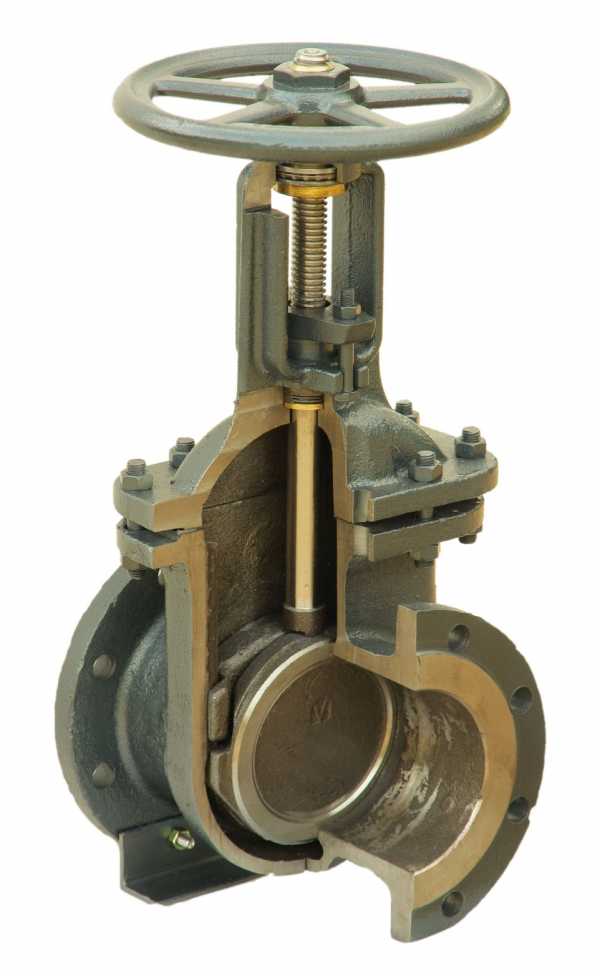

Задвижка в разрезе

Сравнение вентиля и задвижки

В чем же разница между вентилем и задвижкой? Она обусловлена различной конструкцией их запорных органов. В вентиле поток жидкости или газа перекрывается с помощью клапана, прижимаемого к седлу в параллельных потоку горизонтальных плоскостях, для чего производится двойной изгиб потока жидкости или газа под углом 90 °, но при этом повышается сопротивление ему. В задвижке поток перекрывает заслонка или конус, опускаемые перпендикулярно направлению его движения.
Если вентиль правильно сконструирован, то не происходит сужения проходных отверстий по сравнению с входными и выходными, а при использовании задвижек возможны варианты. В большинстве трубопроводов устанавливаются полноприводные задвижки, то есть диаметр их проходного отверстия соответствует диаметру трубопровода, но иногда, с целью уменьшения крутящих моментов, устанавливаются и суженные задвижки, что позволяет снизить износ уплотнительных поверхностей.
При большом диаметре трубопроводов (от 300 мм) или высоком давлении в них эффективней работают задвижки. Вентили же имеют более простую конструкцию, следствием чего является их более низкая стоимость, их также легче вращать при больших давлениях, но при высоком давлении стремление отжать клапан от седла создает дополнительную нагрузку на конструкцию. В задвижке сопротивление полностью отсутствует, поскольку она не имеет изгибов. Одностороннее давление обеспечивает более плотное прилегание заслонки к седлу, что делает задвижки более надежными запорными устройствами.
Блокирующие элементы задвижек могут либо полностью перекрывать поток жидкости или газа, либо быть полностью открыты, в то время как вентили могут использоваться в качестве регулирующих элементов.

TheDifference.ru определил, что отличие вентиля от задвижки заключается в следующем:

Запорные органы вентиля перемещаются параллельно потоку, задвижки – перпендикулярно. Это делает задвижки более надежными, но обеспечивает более легкое вращение вентилей при больших нагрузках.
Вентиль имеет более простую конструкцию и, соответственно, более низкую стоимость.
Задвижка может находиться только в двух положениях (открыто-закрыто), а установка вентиля позволяет регулировать уровень наполнения трубопроводов или объем расходуемых газов и жидкостей.

Возможно вам это будет интересно!

xn--c1ajbfpvv.xn--p1ai

Задвижка стальная с выдвижным шпинделем.

Документация⇒Задвижки стальные, чугунные, нержавеющие

Задвижка стальная с выдвижным шпинделем относится к запорной трубопроводной арматуре и не может использоваться, как регулирующая арматура. Своё номенклатурное название задвижка получила благодаря своей конструкции и материалов изготовления: корпус исполнен из углеродистых или нержавеющих сталей, запорный элемент проходного отверстия в виде клина — клиновый затвор крепится к управляющему шпинделю задвижки, который выдвигается на высоту Н1 (рис.1) при открытии проходного отверстия.

Назначение.
Задвижка с выдвижным шпинделем устанавливается именно для целей перекрытия основной магистрали трубопровода, для проведения профилактического обслуживания, либо устранения внештатной ситуации на трубопроводе. К примеру, если в многоэтажном доме прорвало трубу то сантехник бежит в подвал, и там точно будет стоять задвижка на перекрытие воды, а не кран шаровой или затвор поворотный.

На сегодняшний день производят стальные задвижки с выдвижным шпинделем для трёх наиболее приоритетных потребителем давлений проводимых сред.

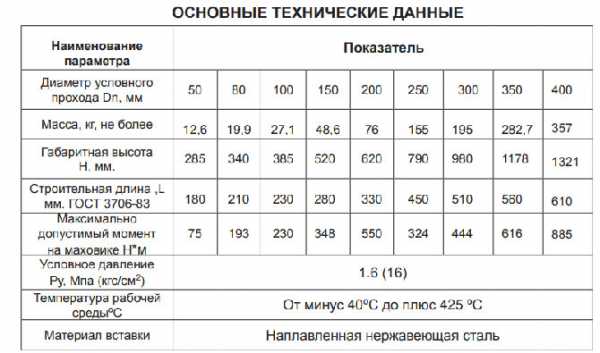

Наиболее распространённая общепромышленная задвижка на давление Pn 1,6МПа это 30с41нж Ру16 — задвижка стальная с клиновым затвором и выдвижным шпинделем с фланцевым присоединением к трубопроводу.
Задвижка давлений Pn 2,5 МПа 31с45нж Ру25.
На давление рабочей среды Pn 6,3 МПа примером является задвижка высокого давления 31с18нж Ру63.
Посмотреть всю номенклатуру поставляемых нами задвижек можете тут: Задвижки стальные, чугунные, нержавеющие.

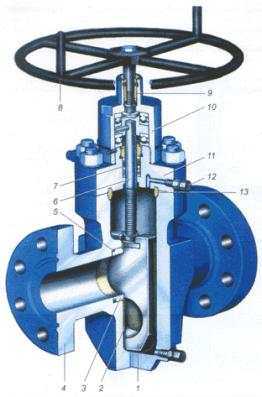

Конструкция, чертёж — задвижка с выдвижным шпинделем .

1. Корпус исполнен литьём стали.
2. Крышка.
3. Клиновый затвор задвижки — клин с нержавеющей наплавкой перекрывает проходное отверстие с нержавеющим уплотнителем (на чертеже положение Н «закрыто»)
4. Выдвижной шпиндель, уплотнение шпинделя – сальниковое.
В некоторых случаях, при подборе задвижки с выдвижным шпинделем на трубопровод стоит учитывать строительные размеры, поскольку при положении задвижки «открыто» шпиндель выдвинут на высоту Н1.
5. Гайка выдвижного шпинделя.
6. Гайка
7. Шпилька, болт.
8. Болт откидной
9. Кольцо
10. Набивка сальника.
11. Ручной привод — маховик задвижки.
13. Подшипник.
На чертеже показан основной, фланцевый тип присоединения задвижки с выдвижным шпинделем.


Задвижкам с выдвижным шпинделем противостоят её альтернативы запорной арматуры, это шаровые краны и затворы дисковые поворотные. Подробнее о «противостоянии» задвижек и шаровых кранов вы можете прочитать в статье  «Шаровой кран или задвижка стальная, вопрос выбора».


rs-kzn.ru

Назначение, устройство и принцип работы задвижек.

К задвижкам относятся запорные устройства, в которых проход перекрываются поступательным перемещением затвора в направлении, перпендикулярном движению транспортируемой среды.

Преимущества задвижки:

· Незначительное гидравлическое сопротивление при полностью открытом затворе;

· Отсутствие поворотов потока рабочей среды;

· Возможность применения для перекрытия потока среды большой вязкости;

· Простота обслуживания;

· Возможность подачи среды в любом направлении;

Недостатки задвижки:

· Относительно большая высота;

· Невозможность применения для сред с кристаллизирующимися включениями;

· Невысокая скорость срабатывания затвора;

· Возможность получения гидроудара в конце хода;

· Трудности ремонта изношенных уплотнительных поверхностей затвора;

· Большая масса;



Клиновая задвижка.

В этих задвижках запирающий элемент выполнен в виде клина, который может быть сплошным или упругим.

Основные детали клиновой задвижки:

1) Седло; 2) Затвор; 3) Корпус; 4) Ходовая гайка; 5) Уплотнительная прокладка; 6) Шпиндель; 7) Верхняя крышка; 8) Сальник; 9) Сальниковый фланец; 10) Болты для натяжки сальника; 11) Маховик.

Корпус — представляет собой целую литую или сварную конструкцию, как правило, имеет высоту равную двум диаметрам перекрываемого прохода. Присоединение может быть фланцевым или сварным. Внутри корпуса два кольцевых седла и затвор (клин). В закрытом положении уплотнительные поверхности затвора прижимаются к сёдлам. В верхней части корпуса закреплена ходовая гайка, в которой ходит шпиндель, а шпиндель соединяется с маховиком. Система винт-гайка служит для преобразования вращательного движения маховика в поступательное перемещение затвора. Затвор в задвижке находится в рабочей среде, даже тогда когда проход открыт.

Существуют самые разнообразные конструкции задвижек, их классифицируют по величине рабочего давления, температурам рабочей среды, типу привода. В зависимости от конструкции системы винт-гайка и задвижки могут с выдвижным и с не выдвижным шпинделем.

Задвижка с выдвижным шпинделем система винт-гайка расположена вне транспортируемой среды, в случае ревизии можно не отключать задвижку. Работа пары винт-гайка задвижки с не выдвижным шпинделем находятся в рабочей среде. Задвижка такой конструкции не применяется в агрессивной среде.



Шиберная задвижка – нашла широкое применение в оборудовании устья скважин. Задвижки имеют запорный орган – шибер.

Основные узлы шиберной задвижки: корпус, шибер, шпиндель, металлические кольца, подшипник, ходовая гайка, сальниковая камера, маховик.

Принцип действия: вращая маховик по часовой стрелке, шибер перемещается вниз. Отверстие в шибере смещается от проходных отверстий вниз, при полностью опущенном шибере задвижка закрыта.



Шиберная задвижка.






Похожие статьи:

poznayka.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
