Задвижка с электроприводом 30ч906бр – Задвижка 30ч906бр чугунная, фланцевая, с электроприводом, PN 10 бар купить в Техмаркет

Задвижки чугунные фланцевые под электропривод 30ч906бр (ЛМЗ)

Задвижки фланцевые чугунные 30ч906бр параллельные с выдвижным шпинделем предназначены для установки в качестве запорного устройства на трубопроводах.



Наименование  Ду (DN),
мм
Ру (PN),
кгс/см2 (МПа)
Строительная
длина (L), мм
Тип
электропривода
Масса, кг Цена с НДС, руб
без
электропривода
с
электроприводом
без
электропривода
с
электроприводом
Задвижка фл. 30ч906бр Ду  50 50
16 (1,6)
180 ГЗ-А.70/24 12,0  37,0 стоимость  по заявке
Задвижка фл. 30ч906бр Ду  80 80 210 20,0  44,0 стоимость  по заявке
Задвижка фл. 30ч906бр Ду 100 100 230 32,0  55,0 стоимость  по заявке
Задвижка фл. 30ч906бр Ду 150 150 280 ГЗ-А.100/24 57,0  89,0 стоимость  по заявке
Задвижка фл. 30ч906бр Ду 200 200 330 ГЗ-Б.200/24 100,0  144,0 стоимость  по заявке
Задвижка фл. 31ч917бр (аналог 30ч906бр) Ду 250 250 10 (1,0) 450 180,0  227,0 стоимость  по заявке
Задвижка фл. 30ч906бр Ду 300 300 500 ГЗ-Б.200/24 250,0  307,0 стоимость  по заявке
Аналогичная продукция

www.nakc.ru

Задвижка чугунная фланцевая 30ч906бр ЛАЗ с электроприводом

Главная | Задвижки | 30ч906бр ЛАЗ с электроприводом

Задвижка с электроприводом 30ч906бр — запорная арматура, предназначенная для перекрытия рабочей среды (воды, пара, нефтепродуктов и других неагрессивных жидкостей ), как с помощью дистанционного пульта управления, так и локально. Данные задвижки устанавливаются на системах водоснабжения, отопления, пожаротушения, нефтепроводах, паропроводах и других технологических трубопроводах где транспортируемая среда неагрессивна к материалам задвижки.

Задвижка с электроприводом 30ч906бр может быть установлена на трубопроводы различного диаметра (Ду 50 — Ду 400).
Задвижка с электроприводом 30ч906бр изготовляется полнопроходной, благодаря чему диаметры отверстий в присоединительных патрубках не сужаются. Основные элементы выполняются из серого чугуна, а уплотнение шпинделя из латуни.
Задвижка с электроприводом 30ч906бр может работать в температурном диапазоне от 00C до +2250C и давлении до 1,0 МПа.
Монтаж задвижки осуществляется на вертикальном и горизонтальном трубопроводе.

Технические характеристики
Материал корпусачугун
Уплотнение
латунь
Тип присоединенияфланцевое
Класс герметичностиВ , С , Д
Рабочее давление Ру, кгс/см210
Рабочая температура tmax0C225
Рабочая средавода, пар
Тип шпинделявыдвижной
Тип затворапараллельный





 Смотрите также чугунные задвижки под электропривод 30ч906бр



НаименованиеДуСтроительная
длина,

мм
Высота,
мм
Масса,
кг
Цена
с НДС,

руб

Задвижка 30ч906бр ЛАЗ

с электроприводом ГЗ-А.70*

501802701841693

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-А.70*

802104802643304

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-А.70*

10023010426543011

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-А.100*

15028011959860059

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-А.150/24
и переходником)

20080104

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-Б.200

2504501324240дог

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-Б.300

3005001494287дог

Задвижка 30ч906бр ЛАЗ
с электроприводом ГЗ-В.600/24*

4006001839492дог



proarma.ru

Задвижки 30ч906бр 30с941нж с электроприводом ГЗ

Показатели назначения задвижки 30с941нж под электропривод:

Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С



Подробную информацию по стальным задвижкам 30с941нж с электроприводом см. в разделе «стальные задвижки» — перейти в раздел…

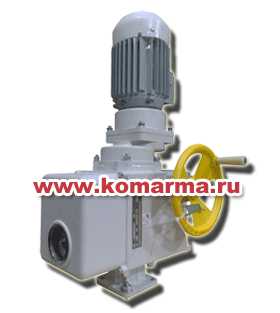

Многооборотные электроприводы для задвижек типов А,Б,В,Г,Д (Тулаэлектропривод) общепромышленного и взрывозащищенного исполнений с двусторонней муфтой (ТУ 26-07-015-89)

Электроприводы многооборотные общепромышленного и взрывозащищенного исполнения с двусторонней муфтой ограничения крутящего момента типов М, А, Б, В, Г и Д предназначены для управления запорной промышленной трубопроводной арматурой (для задвижек), устанавливаемой в помещениях, под навесом и на открытом воздухе.

Климатическое исполнение по ГОСТ 15150-69:

  • У1, У2 — температура окружающей среды от +40 до -45 ° С
  • УХЛ1, УХЛ2 — температура окружающей среды от +40 до -60 ° С
  • Т1, Т2 — температура окружающей среды от +50 до -10 ° С

Электроприводы устойчиво работают при температуре -70 ° С в исполнении УХЛ1 и УХЛ2 и + 60 ° С в исполнении Т1 и Т2.

Присоединение к арматуре фланцевое, с присоединительными размерами в зависимости от типов электроприводов — М, А, Б, В, Г и Д. Установочное положение — любое.

Управление электроприводами осуществляется дистанционно с пульта управления и на месте вручную. Приводы могут быть оснащены электромеханическим блоком концевых выключателей (МБКВ) или электронным блоком концевых выключателей (ЭБКВ).



Подробную информацию см. в разделе «приводы и исполнительные механизмы» перейти в раздел …

www.ukenergomash.ru

30ч906бр

задвижка 30ч906бр
электропривод для задвижки 30ч906бр

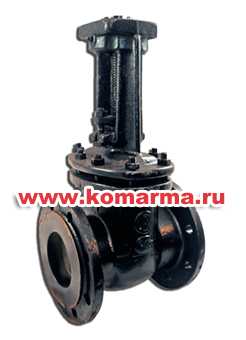

Тип: Задвижка чугунная под электропривод.

Задвижка 30ч906бр применяется в качестве запорного устройства с дистанционным управлением.

Приводным механизмом задвижки является электропривод.

Задвижка 30ч906бр устанавливаются на горизонтальном трубопроводе электроприводом вверх. Может быть допущена установка задвижек с горизонтальным расположением шпинделя при условии смазывания червячной пары и роликоподшипниковов густой смазкой и при наличии опоры под электропривод.

В задвижках уплотнение запорного органа обеспечивается латунными и уплотнительными кольцами в корпусе и на дисках.

Основные технические характеристики задвижки 30ч906бр

Диаметры условного прохода: 100, 150, 200, 250, 300, 400 мм

Максимальное рабочее давление: 10 кгс/см2.

Материал корпуса: чугун.

Материал уплотнения затвора: латунь.

Уплотнение шпинделя: сальниковая набивка.

Рабочая среда: вода, пар.

Тип присоединения: фланцевый по ГОСТ 12815-01.

Способ управления: электропривод.

Класс герметичности ГОСТ 9544-2005: D.

Максимальная температура рабочей среды: 225 °С.

Гарантийный срок эксплуатации: 24 месяца.

Срок службы: 10 лет.






По умолчанию задвижка 30ч906бр поставляется без электропривода.

При необходимости комплектации задвижки электроприводом указывайте: «в комплекте с электроприводом».

Задвижка 30ч906бр комплектуется электроприводами «Тулаэлектропривод».

Подробнее об электроприводах для задвижек можно посмотреть тут.

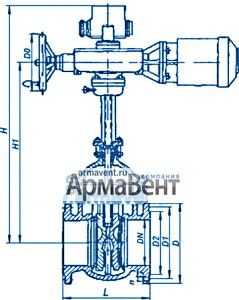

Габаритные и присоединительные размеры задвижки 30ч906бр

30ч906бр размеры

DN, mm

L

H

h2

D0

i

l1

масса, кг

100

230

681

200

395

150

75

150

280

801

200

395

150

112

200

330

1054

780

240

490

402

18,

250

450

1189

921

240

490

402

242

300

500

1324

1070

240

495

402

310

400

600

1690

1340

240

495

402

500

Устройство и принцип работы задвижек 30ч906бр

Крышка крепится к корпусу с помощью болтов и гаек, зажимающих паронитовую прокладку, расположенную  между ними.

Для предотвращения прохода рабочей среды между крышкой и шпинделем помещена сальниковая набивка, поджимаемая сальником с помощью болтов и гаек. Затвор состоит из двух дисков с завальцованными  латунными  уплотнительными кольцами и стальной распорной осью, с компенсирующими прокладками между ними, которые обеспечивают регулировку прилегания уплотнительных поверхностей и возможность восстановления необходимой посадки при последующем ремонте.

Закрывание задвижки 30ч906бр происходит при помощи электропривода. Шпиндель через втулку получает поступательное движение и перемещает диски вниз на закрытие.

Меры безопасности при работе задвжек 30ч906бр

К обслуживанию задвижек 30ч906бр допускается персонал, изучивший правила эксплуатации и техники безопасности. Запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе. Подтяжка сальника и болтов крепления крышки может производиться без снятия давления в трубопроводе. Использование дополнительных рычагов при ручном управлении не допускается. Не допускается применять ключи, большие по размерам, чем это требуется для крепежных деталей.

Подготовка к работе, порядок  работы и техническое обслуживание задвижки 30ч906бр

Задвижка 30ч906бр должна устанавливаться в месте, доступном для осмотра и обслуживания при эксплуатации. Задвижка устанавливается в любом положении, кроме рукояткой вниз.

Перед монтажом задвижки следует проверить:

  • Состояние крепежных соединений.

При установке задвижки необходимо, чтобы фланцы на трубопроводе были установлены параллельно ,без перекосов. Запрещается устранять перекосы фланцев трубопроводов за счет натяга фланцев крепежными болтами.

Перед пуском системы с вмонтированными задвижками непосредственно после монтажа, все задвижки должны быть открыты и должна быть произведена промывка трубопроводов.

Техническое обслуживание и ремонт должны осуществляться по регламенту обслуживания системы или при обнаружении неисправности.

Задвижки 30ч906бр , подлежащие установке или испытаниям, должны быть предварительно выдержаны в условиях при температуре внешней среды плюс 25+100 оС в течении 24 часов.

Перечень возможных неисправностей задвижки 30ч906бр и способы их устранения

Неисправность

Признаки неисправности

Причины неисправности

Способы устранения неисправности

Нарушение герметичности затвора.

Пропуск среды при закрытом затворе.

Износ или повреждение уплотнительных поверхностей.

Разобрать задвижку 30ч906бр, проложить дополнительную прокладку под ось распора или притереть уплотнительные поверхности

Попадание постороннего предмета между уплотнительными поверхностями.

Произвести несколько срабатываний задвижки (открыть-закрыть) или разобрать задвижку и извлечь посторонний предмет.

Нарушение герметичности соединения крышки с корпусом

Пропуск среды через соединение крышки и корпуса.

Износ или повреждение прокладки недостаточная затяжка болтов крепления крышки.

Подтянуть равномерно болты или, разобрать задвижку и сменить прокладку.

Нарушение герметичности сальника.

Пропуск среды через сальник.

Ослабление затяжки болтов крепления  сальника или износ сальниковой набивки.

Заменить сальниковую набивку или подтянуть равномерно болты.





komarma.ru

30ч906бр задвижка чугунная с электроприводом цена по заявке

Отправить заявку

Чугунная задвижка 30ч906бр является арматурой для трубопроводов с запирающим устройством, в котором основной рабочий элемент механизма сдвигается перпендикулярно направлению потока рабочей среды. Эта особенность гарантирует герметичность задвижки.
30ч906бр существует только два крайних положения – «открыто» и «закрыто», так как данная модель не может использоваться как регулирующее устройство, и служит исключительно для перекрытия потока рабочей среды. Производят 30ч906бр Ру10, благодаря которому можно управлять задвижкой дистанционно. Помимо этого, задвижка имеет простую конструкцию, и легкость в управлении механизмом вручную.
Если у вас возникли вопросы, и требуется больше информации о данной модели, предлагаем оставить заявку, и мы в ближайшее время свяжемся с вами и проконсультируем по техническим характеристикам, и также расскажем об условиях оплаты и доставки. Мы предлагаем привлекательную цену на 30ч906бр и высокий уровень обслуживания покупателей.

Сертификат задвижка 30ч906бр Ру10 Скачать сертификат задвижка 30ч906бр Ру (PN) 1,0 МПа (10 кг/см2)

30ч906бр технические характеристики

Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80, ГОСТ 12820-80
Материал корпуса: Серый чугун СЧ 20 ГОСТ 1412
Герметичность затвора: по классу «D» ГОСТ 9544-93
Тип управления: электропривод
Давление: Ру (PN) — 1,0 МПа (10 кг/см2)
Климатическое исполнение: У2, УХЛ4 по ГОСТ 15150.

Рабочая среда:

вода, пар при рабочем давлении до 1,0 МПа (10 кгс/см2)
  • Температура рабочей среды: не должна превышать плюс 225 градусов Цельсия;
  • Температура окружающей среды: от минус 15 до плюс 40 градусов Цельсия;
  • для воды от плюс 1 до плюс 40 градусов Цельсия;

Материалы основных деталей задвижки 30ч906бр

  1. Корпус: Серый чугун СЧ 20 ГОСТ 1412
  2. Крышка: Серый чугун СЧ 20
  3. Шпиндель: 20Х13
  4. Диск: Серый чугун СЧ 20
  5. Материал уплотнительных поверхностей: Латунь ЛС-59 ГОСТ 15527.
  6. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  7. Уплотнение по шпинделю: Сальниковое (кольца ТРГ).
  8. Уплотнение между корпусом и крышкой: Паронит.

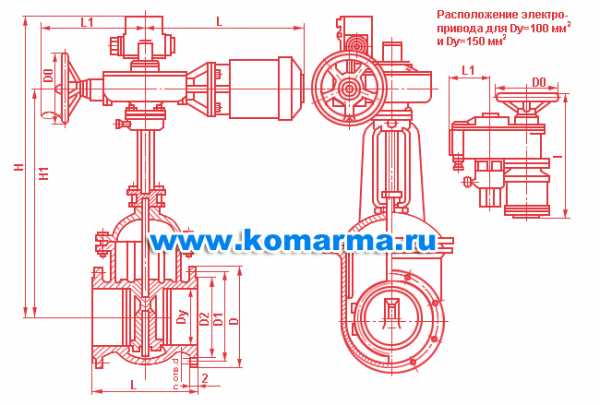

Чертеж-схема 30ч906нж задвижка с электроприводом

Габаритные размеры задвижки 30ч906бр

В таблице представлены строительные величины: длина, высота задвижки, а так же её масса.
Диаметр, ммL, ммH, ммD, ммdn, ммУсил. на мах. вертик. крут. момент (Нм)Усил. на мах. горизонт. крут. момент (Нм)Масса без эл.приводаМасса с эл.приводом
30ч906бр Ду50 180 245 125 18 4 58,8 54,88 12 37
30ч906бр Ду80 210 310 160 18 4 83,3 68,4 20 44
30ч906бр Ду100 230 380 180 18 8 83,3 68,4 32 55
30ч906бр Ду125 255 430 210 18 8 95,96 88,2 38 60
30ч906бр Ду150 280 500 240 22 8 95,96 88,2 57 89
30ч906бр Ду200 330 650 295 22 8/12* 130,34 102,9 100 144
30ч906бр Ду250 450 740 405 26 12 95,96 88,2 180 227

Комплектность задвижки 30ч906бр с электроприводом:

  1. Задвижка в сборе – 1 штука;
  2. Электропривод – при заказе комп.;
  3. Паспорт на задвижку – 1 штука на одно изделие;
  4. Паспорт на эл.привод – при заказе комп.;
  5. Сертификат соответствия на задвижку, эл.привод – 1 штука на партию изделий;
  6. Разрешение на применение задвижки, электроприоды – 1 штука на партию изделий;
  7. Руководство по эксплуатации – 2 штуки на партию изделий;
В комплектацию задвижки (по желанию заказчика) может использоваться КОФ — комплект ответных фланцев и крепеж
(прокладки, шпильки, гайки). Вид комплектации задвижки определяет заказчик.

Так же предлагаем ознакомиться с самыми востребованными товарами на нашем сайте:

zsgptrade.ru

30ч906бр задвижка с электроприводом чугунная цена

Описание

Задвижка 30ч906бр с электроприводом состоит из корпуса, крышки, шпинделя, сальника и клина. Запорный орган — клин — состоит из двух скрепленных между собой дисков и расположен внутри корпуса в положении, перпендикулярном плоскости оси потока рабочей среды. Клин прикрепляется к шпинделю, на конце которого устанавливается маховик. Перекрытие потока рабочей среды основано на перемещении клина в вертикальной плоскости. Вращательное движение от электропривода или редуктора сообщается шпинделю задвижки, который совершает поступательное движение вверх или вниз. Вместе со шпинделем перемещается и прикрепленный к нему клин. Когда клин занимает верхнее положение, проход открыт и среда может свободно проходить. При опущенном клине проход перекрыт, а уплотнительные поверхности плотно прижаты друг к другу, делая задвижку герметичной.

Задвижка 30ч906бр с электроприводом, цена на которую выгодна, оснащена выдвижным шпинделем. Данная конструкция предусматривает изменение положения шпинделя в вертикальной плоскости во время открытия или закрытия арматуры. За счет этого значительно увеличивается строительная длина. Если при монтаже данный параметр является критичным, то следует использовать задвижки с невыдвижным шпинделем. Уплотнительные поверхности на клине и в корпусе выполнены из латуни или бронзы. Задвижка присоединяется к трубопроводу с помощью фланцевого соединения. Задвижка 30ч906бр Ду400 устанавливается на горизонтальном трубопроводе электроприводом вверх.

Задвижки чугунные 30ч906бр, цена на которые выгодна, получили свое распространение в сфере жилищно-коммунального хозяйства ввиду своей дешевизны и простоты эксплуатации. Являясь самым распространенным видом электроприводных чугунных задвижек, 30ч906бр оптимально подходит к обычным условиям водоснабжения и водоотведения, где не предъявляются особые требования по давлению, герметичности и характеристикам среды. Задвижки выпускаются условными проходами Ду50, Ду80, 30ч906бр Ду100, Ду125, Ду150, Ду200, 30ч906бр Ду250, Ду300, Ду350, 30ч906бр Ду400, цена на которые доступна.


Основные габаритные, присоединительные размеры (мм) и масса (кг)

Ду

L

D

D1

n

d

H

H1

D0

Масса

50

180

160

125

4

18

375

305

160

18

80

210

195

160

4

18

456

364

160

28

100

230

180

190

8

18

538

421

200

39

125

255

245

210

8

18

650

513

240

57

150

280

280

240

8

22

735

575

240

74

200

330

335

295

8

22

920

710

280

120

250

450

390

350

12

22

1105

843

320

168

300

500

440

400

12

22

1290

983

360

242

350

550

500

460

16

22

1500

1137

400

327

400

600

565

515

16

26

1682

1270

500

445


Технические характеристики

Рабочая среда: вода, пар рабочей температурой до 225°С.
Рабочее давление: 1,0 МПа (10 кгс/см2).
Материальное исполнение корпуса: чугун.
Уплотнение в затворе: уплотнительные кольца из бронзы или латуни.
Герметичность в затворе: по 3-му классу ГОСТ 9544—75.
Присоединение к трубопроводу: фланцевое и ответные фланцы под приварку по ГОСТ 12821—80.
Присоединительные размеры по ГОСТ 12815—80 (исп. 1, ряд 2).
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: анкерными болтами
Управление задвижкой: электроприводом или редуктором.
Направление подачи среды: любое.
Установочное положение: электроприводом вверх.


Материал основных деталей

Корпус: чугун СЧ 15.
Крышка: чугун СЧ 15.
Клин: чугун СЧ 15.
Маховик: чугун СЧ 15.
Шпиндель: сталь 20Х13.
Наплавка на клине: латунь ЛЦ38Мц2С2.
Наплавка на корпусе: латунь ЛЦ38Мц2С2.
Гайка: сталь 20.
Шпилька, болт: сталь 20.
Прокладка: паронит.
Набивка сальника: АГИ.


Показатели надежности и долговечности

Гарантийный срок службы — 18 месяцев со дня ввода в эксплуатацию.
Гарантийная наработка — 300 циклов.


Условия эксплуатации

Максимальная температура среды в системе: не более 225оС.
Минимальная температура окружающей среды: не ниже -15оС.
Задвижка под электропривод 30ч906бр испытывается на прочность и плотность материала водой давлением 15кгс/см2. На герметичность затвора — давлением 11 кгс/см2. Перед установкой задвижки необходимо прочистить систему, обследовать патрубки на предмет наличия загрязнений. Монтаж задвижки на трубопровод не требует специальных навыков, но должен производиться квалифицированным персоналом, имеющим опыт работы с запорной арматурой.


Производители

ОАО «РАЗ» («Ракитянский арматурный завод»), ОАО «Литейно-механический завод».


Как купить?

Купить задвижку чугунную параллельную с выдвижным шпинделем фланцевую 30ч906бр вы можете оформив онлайн заказ, для этого выберите нужное изделие в таблице вверху страницы и нажмите напротив него, чтобы положить в корзину. Также вы можете оформить заявку на обратный звонок или связаться с нами по контактной информации.

alliance-arm.ru

30ч906бр

Задвижка 30ч906бр с электроприводом

Задвижка 30ч906бр используется в качестве запорного устройства на трубопроводах для перекрывания воды и пара при температуре до 225°С. При установке задвижек в наклонном или горизонтальном положении должна быть предусмотрена опора под цилиндр электропривода. Направление подачи среды — любое. Задвижки 30ч906бр выпускаются диаметрами условными Ду50, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду400. Присоединение к трубопроводу — фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения 1 и присоединительными размерами по ГОСТ 12815-80 ряд 2.
30ч906бр может комплектоваться ответными фланцами, паронитовыми прокладками и крепежными изделиями.

Материалы уплотнительных поверхностей — латунь ЛЦ38Мц2С2 ГОСТ 17711-80.
Класс герметичности затвора — B, C, D по ГОСТ 9544-93

Основные габаритные и присоединительные размеры (в мм)

DN=Ду, мм

PN, Мпа
(кгс/см2)

L

D

D1

D2

D0

H

h2

d

n

Масса,
без привода, кг

Рекомендуемый
тип электропривода *

50

1(10)

180

160

125

102

150

260

620

18

4

20

НА-05

80

1(10)

210

195

160

135

150

340

703

18

4

26

НА-05

100

1(10)

230

215

180

158

150

395

703

18

8

37

НА-05
1251(10)25524521049НА-11

150

1(10)

280

280

240

212

240

574

905

22

8

65

НА-11

200

1(10)

330

335

295

268

240

693

994

22

8

110

НБ-03

250

1(10)

450

390

335

320

240

831

1127

22

12

175

НБ-03

300

1(10)

500

440

400

370

240

831

1127

22

12

237

НБ-06
4001(10)600565515482500126816782616495НБ-06

*  В зависимости от завода-изготовителя задвижек (оговаривается при заказе), возможно применение других типов приводов.



Заказать задвижки 30ч906бр

armavent.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
