Задвижка на схеме: Маркировка и условные обозначения трубопроводной арматуры, таблица фигур запорной арматуры

Содержание

ГОСТ 2.796-95 ЕСКД. Обозначения условные графические в схемах. Элементы вакуумных систем

ГОСТ 2.796-95

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ЭЛЕМЕНТЫ ВАКУУМНЫХ СИСТЕМ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1. РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Госстандарта России

ВНЕСЕН Госстандартом России

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8-95 от 12 октября 1995 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Белоруссия	Белстандарт
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикский государственный центр по стандартизации, метрологии и сертификации
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 26 июня 1996 г. № 424 межгосударственный стандарт ГОСТ 2.796-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4. ВЗАМЕН ГОСТ 2.796-81.

5. ПЕРЕИЗДАНИЕ. Январь 1998 г.

ГОСТ 2.796-95

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ЭЛЕМЕНТЫ ВАКУУМНЫХ СИСТЕМ

Unified system for design documentation. Graphic designations in schemes.
Element of vacuum systems.

Дата введения 1997-01-01

Настоящий стандарт устанавливает условные графические обозначения элементов вакуумных систем всех отраслей промышленности.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения.

ГОСТ 2.784-96 ЕСКД. Обозначения условные графические. Элементы трубопроводов.

ГОСТ 2.785-70 ЕСКД. Обозначения условные графические. Арматура трубопроводная.

ГОСТ 2.788-74 ЕСКД. Обозначения условные графические. Аппараты выпарные.

3.1 Условные графические обозначения элементов вакуумных систем приведены в таблице 1.

3.2 Размеры основных условных графических обозначений приведены в таблице А.1 приложения А.

3.3 Условные графические обозначения элементов вакуумного трубопровода, арматуры и камер приведены в таблице Б.1 приложения Б.

Таблица 1

Наименование элементов вакуумных систем	Обозначение элементов вакуумных систем
1. ОБОЗНАЧЕНИЯ ВАКУУМНЫХ НАСОСОВ
1.1. Насос вакуумный. Общее обозначение
1.2. Насос вакуумный механический. Общее обозначение
1.2.1. Вращательный объемный (пластинчато-роторный, пластинчато-статорный, плунжерный):
а) одноступенчатый
б) двухступенчатый
в) газобалластный
1. 2.2. Турбомолекулярный
1.2.3. Двухроторный (насос Рутса)
1.2.4. Водокольцевой
1.3. Насосы вакуумные струйные. Общее обозначение
1.3.1. Эжекторный. Примечание — Вместо знака «Х» указывают химическую формулу рабочей жидкости (вода, масло, ртуть)
1. 3.2. Диффузионный. Примечание — Вместо знака «Х» указывают химическую формулу рабочей жидкости (масло, ртуть)
1.4. Насосы вакуумные сорбционные. Общее обозначение
1.4.1. Адсорбционные
1.4.2. Сублимационный (испарительно-геттерный)
1.4.3. Криосорбционный. Примечание 1.4.1 — 1.4.3 — Вместо знака «Х» указывают химическую формулу сорбента
1. 4.4. Криогенный
1.4.5. Испарительно-ионный
1.4.6. Магнитный элекгроразрядный
1.4.7. Комбинированный
2. ОБОЗНАЧЕНИЯ ВАКУУМНЫХ ЛОВУШЕК
2.1. Ловушка. Общее обозначение. Примечание — Вместо знака «Х» указывают вид хладагента (температура)
2. 2. Ловушка, охлаждаемая жидкостью, заливаемой в резервуар
2.3. Ловушка термоэлектрическая. Примечание — Вместо знака «Х» указывают температуру охлаждаемой поверхности
2.4. Ловушка адсорбционная
2.5. Ловушка ионная. Примечание к 2.3 — 2.4 — Вместо знака «Х» указывают температуру охлаждаемой поверхности
3. ОБОЗНАЧЕНИЯ ОТРАЖАТЕЛЕЙ ДИФФУЗИОННЫХ НАСОСОВ
3. 1. Отражатель. Общее обозначение. Примечание — Вместо знака «Х» указывают температуру отражателя
3.2. Отражатель, охлаждаемый воздухом
3.3. Отражатель, охлаждаемый циркуляцией жидкости
3.4. Отражатель, охлаждаемый жидкостью, заливаемой в резервуар
3.5. Отражатель, охлаждаемый термоэлектрическим устройством
4. УСТРОЙСТВА ПОДАЧИ ХЛАДАГЕНТА К ОХЛАЖДАЕМЫМ ПОВЕРХНОСТЯМ ЛОВУШЕК И ОТРАЖАТЕЛЕЙ
4.1. Питатель сжиженного газа
4.2. Сосуд криогенный для сжиженного газа:
а) открытый
б) закрытый
в) с питательным устройством
5. ПРИБОРЫ ИЗМЕРЯЮЩИЕ, КОНТРОЛИРУЮЩИЕ, РЕГИСТРИРУЮЩИЕ ДАВЛЕНИЕ И ДР.
5.1. Вакуумметры (манометры)
5.1.1. Вакуумметр. Общее обозначение
5.1.2. Вакуумметр парциального давления
5.1.3. Вакуумметр ионизационный с горячим катодом
5.1.4. Вакуумметр магнитный электроразрядный с холодным катодом (вакуумметр Пеннинга)
5. 1.5. Вакуумметр теплоэлектрический (термопарный, сопротивления)
5.1.6. Вакуумметр U-образный, поршневой
5.1.7. Вакуумметр компрессионный (Мак-Леода)
5.1.8. Вакуумметр мембранный (деформационный)
5.2. Течеискатель. Общее обозначение
5.3. Масс-спектрометр

(обязательное)

Таблица А. 1

Наименование основных элементов вакуумных систем	Размеры основных элементов вакуумных систем
1. Насос вращательный объемный (пластинчато-роторный, пластинчато-статорный, плунжерный) двухступенчатый, газобалластный
2. Насос двухроторный (насос Рутса)
3. Насос турбомолекулярный
4. Насос эжекторный
5. Насос диффузионный
6. Насос адсорбционный
7. Насос криогенный
8. Насос испарительно-ионный
9. Насос комбинированный
10. Ловушка
11. Отражатель
12. Отражатель, охлаждаемый термоэлектрическим устройством
13. Питатель сжиженного газа
14. Сосуд криогенный, закрытый
15. Вакуумметр. Общее обозначение
16. Вакуумметр парционального давления
17. Вакуумметр ионизационный с горячим катодом
18. Вакуумметр магнитный электроразрядный с холодным катодом (вакуумметр Пеннинга)
19. Вакуумметр теплоэлектрический (термопарный, сопротивления)
20. Вакуумметр U-образный, поршневой
21. Вакуумметр компрессионный (Мак-Леода)
22. Течеискатель. Общее обозначение
23. Масс-спектрометр
24. Компенсатор (сильфонный)
25. Переходник фланцевый
26. Переходник штуцерно-фланцевый
27. Вакуумное соединение фланцевое
28. Вакуумное соединение штуцерное
29. Вакуумное соединение быстроразъемное
30. Клапан проходной
31. Задвижка
32. Затвор
33. Клапан предохранительный (на закрытие)
34. Блок клапанов (двухклапанный)
35. Ручной привод
36. Пневмопривод или гидропривод
37. Электропривод
38. Камера вакуумная
39. Колпак технологический вакуумный
Примечание — Размер а выбирают из ряда 14, 20, 28, 40, 56 мм. Размер h должен быть не менее 1,5 мм.

(справочное)

Таблица Б.1

Наименование	Обозначение	Примечание
1. ЭЛЕМЕНТЫ ВАКУУМНОГО ТРУБОПРОВОДА
1.1. Вакуумпровод		ГОСТ 2.784, пункт 1 а
1.2. Вакуумпровод с указанием направления потока газа
1.3. Соединение вакуумпровода
1.4. Пересечение вакуумпровода (без соединения)		ГОСТ 2. 784, пункт 3
1.5. Вакуумпровод гибкий, шланг		ГОСТ 2.784, пункт 5
1.6. Тройник		ГОСТ 2.784, пункт 12 а
1.7. Крестовина		ГОСТ 2.784, пункт 12 б
1.8. Колено		ГОСТ 2.784, пункт 12 в
1. 9. Коллектор, гребенка		ГОСТ 2.784, пункт 12 г
1.10. Компенсатор		ГОСТ 2.784, пункт 17 ж
1.11. Вакуумное соединение. Общее обозначение:		ГОСТ 2.784, пункт 9 а
а) фланцевое		ГОСТ 2.784, пункт 9 б
б) штуцерное		ГОСТ 2. 784, пункт 9 в
в) быстроразъемное		ГОСТ 2.784, пункт 15 б
1.12. Конец вакуумпровода с заглушкой:
а) с фланцевым соединением		ГОСТ 2.784, пункт 11 б
б) со штуцерным соединением		ГОСТ 2.784, пункт 11 в
в) с быстроразъемным соединением
1. 13. Переходник:
а) фланцевый		ГОСТ 2.784, пункт 14 б
б) штуцерно-фланцевый
2. АРМАТУРА ВАКУУМНАЯ
2.1. Клапан:
а) проходный		ГОСТ 2. 785, пункт 1 а
б) угловой		ГОСТ 2.785, пункт 1 б
2.2. Задвижка		ГОСТ 2.785, пункт 9
2.3. Затвор поворотный		ГОСТ 2.785, пункт 10
2.4. Кран проходной		ГОСТ 2.785, пункт 11
2. 5. Клапан регулирующий, дозирующий
2.6. Клапан предохранительный (на закрытие)		ГОСТ 2.785, пункт 20 а
2.7. Блок клапанов		ГОСТ 2.785, пункт 28 а
2.8. Тип привода арматуры
2.8.1. Ручной		ГОСТ 2. 721, таблица 6, пункт 13 а
2.8.2. Пневмопривод или гидропривод		ГОСТ 2.721, таблица 6, пункт 15 в
2.8.3. Электропривод		ГОСТ 2.721, таблица 6, пункт 15 г
2.8.4. Электромагнитный привод		ГОСТ 2.721, таблица 6, пункт 15 б
3. ВАКУУМНЫЕ КАМЕРЫ (ОБЪЕМНЫЕ)
3. 1. Камера вакуумная		ГОСТ 2.788, таблица 2, пункт 1 в
3.2. Колпак технологический вакуумный

Ключевые слова: обозначения условные, элементы вакуумных систем

СОДЕРЖАНИЕ

1. Область применения . 2

2. Нормативные ссылки . 2

3. Обозначения условные графические . 2

Приложение а Размеры основных элементов вакуумных систем .. 7

Приложение б Условные графические обозначения элементов вакуумного трубопровода, арматуры и камер . 14

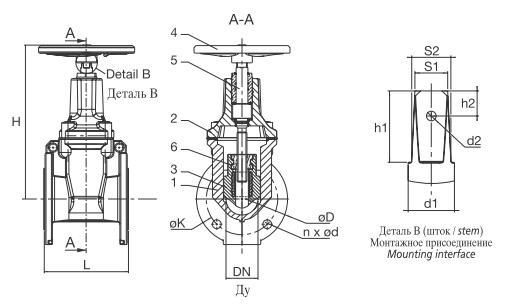

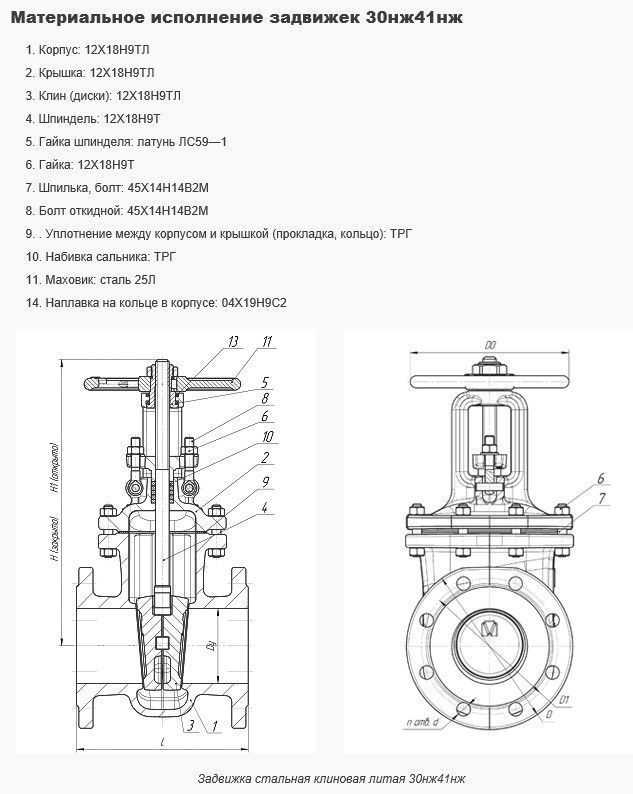

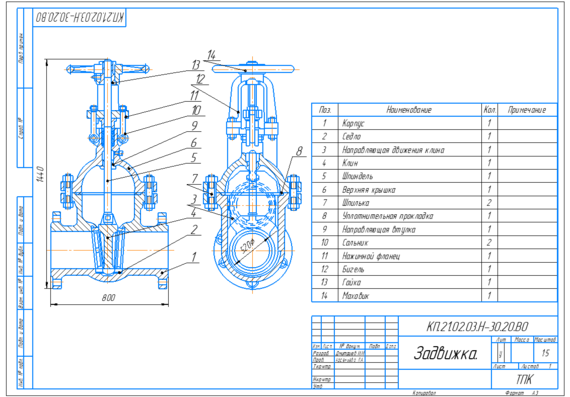

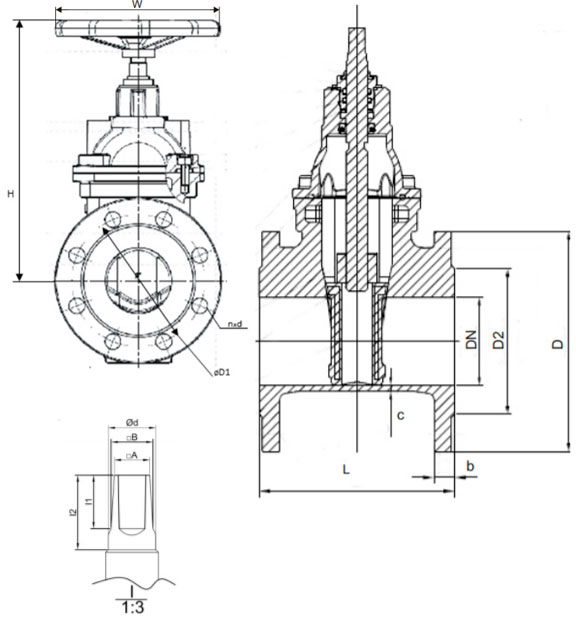

Принципиальная Схема Задвижки — tokzamer.ru

Ознакомительное видео про задвижки для трубопроводов Область применения Задвижки используют в качестве запорной и регулирующей поток арматуры в трубах, иногда с их помощью управляют объемом подачи за счет снижения условного диаметра прохода.

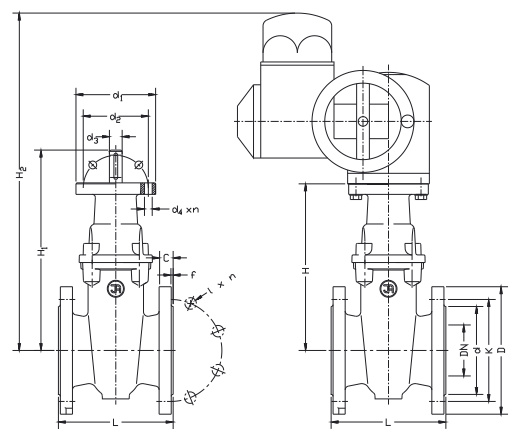

Автоматизация электропривода задвижки

Как осуществляется управление задвижкой, с примером схемы

Организация работ, выполняемых в порядке текущей эксплуатации согласно перечня.

Нельзя использовать запорные устройства для регулировки напора или скорости течения потока воды, поскольку могут сформироваться гидравлические удары, которые выведут оборудование из строя. Эти параметры будут на долго сохранены в энергонезависимой памяти прибора и останутся неизменными даже при отключении питания. Наиболее актуально подобное управление на трубопроводах большого диаметра и применяется в нефтяной и газовой отрасли.

Автоматический режим используется шкаф управления электроприводом. Максимальная защита гарантирует полную безопасность электродвигателя при возникновении кратковременной перегрузки и короткого замыкания.

Таким образом, попеременно включая диоды 1Д и 2Д, включается лампочка ЛО, сигнализирующая о том, что задвижка открыта. Схема исполнительного механизма с трехфазным электродвигателем При нажатии кнопки SB1 сработает КМ1 и включит электродвигатель на открывание задвижки. Схема автоматического режима Отличие автоматического режима управления электроприводом задвижки заключается в отсутствии какого-либо участия оператора.

Нельзя использовать запорные устройства для регулировки напора или скорости течения потока воды, поскольку могут сформироваться гидравлические удары, которые выведут оборудование из строя. Замыкается цепь электродвигателя через 3 силовых контакта ПО3 и происходит его включение, задвижка перемещается вверх. Особенности выбора и монтажа арматуры с электрическим приводом При выборе арматуры учитывают ее эксплуатационные характеристики и условия эксплуатации.

Это инициирует выключение электродвигателя задвижки. При небольших перемещениях запорного механизма задвижки, применяется мембранный элемент привода.

Задвижки редко применяются в быту, в основном они служат для регулировки водо- и газоснабжения в жилищно-коммунальном хозяйстве, в магистралях для транспортировки газа, нефти, пищевой и химической промышленности при подаче технологических компонентов в производственном процессе. Задвижки применяют для регулирования, открывания, закрывания потоков жидкостей, газов. Принцип действия При ударе молнии в линию или вблизи нее на проводах линии возникает грозовое перенапряжение, под воздействием которого изоляция линии может перекрыться. Дисковые задвижки просты в устройстве, несложны в ремонте, недороги. Ключ SA, установленный в цепях сигнальных ламп HL1 и HL2, обеспечивает эксплуатацию щита автоматизации с нормально погашенными сигнальными лампами.

Шкаф управления электроприводом задвижки за 1 час с модульной технологией сборки

Затем пускатели исполняют заданный режим на поднятие или опускание задвижки. Эта защита осуществляется при помощи магнитных пускателей и электромагнитных реле напряжения.

Недостатки В этой схеме управления электрозадвижкой задействованы четыре концевых выключателя блока концевиков, — два на отключение цепей управления, два на включение лампочек индикации, что требует установки каждого концевика отдельно. По способу расположения ходового механизма различают: с выдвижным шпинделем; с невыдвижным шпинделем.

Схемой предусматривается ручное и автоматическое управление электроприводом. В этом случае произойдет включение реле 1РП, которое замыкает свой открытый контакт в цепи электропитания катушки пускателя ПО.

Для настройки этого прибора непосредственно на объекте, с помощью чертежа задают временные параметры движения задвижки и варианты определения ее концевых положений. Правила установки и регулировки Перед началом установки задвижки в обязательном порядке необходимо убедиться в ее корректной работе. Поделитесь с друзьями:. Функции и принцип действия Задвижки с электроприводом выполняют обычные функции запорной арматуры — запорную и регулирующую: перекрывают трубу полностью или частично; открывают просвет трубы для высвобождения потока.

2.3.3. Электрическая схема управления

Наладочный режим функционирования используют после установки или замены ремонта. В этом случае произойдет включение реле 1РП, которое замыкает свой открытый контакт в цепи электропитания катушки пускателя ПО. Электрический — управление задвижкой происходит перемещающимся шпинделем, который является якорем электрокатушки.

Потенциометр R используется в качестве датчика положения. При этом должны быть соблюдены следующие требования: Работа в порядке текущей эксплуатации перечень работ распространяется только на электроустановки напряжением до В; Работа выполняется силами оперативного или оперативно-ремонтного персонала на закрепленном за этим персоналом оборудовании, участке. Пневматический — шпиндель передвигается за счет давления на его поверхность сжатого воздуха. Достоинства схемы Как уже было сказано выше, лампочки индикации задвижки загораются только в тот момент, когда действительно сработал тот или иной конечный выключатель.

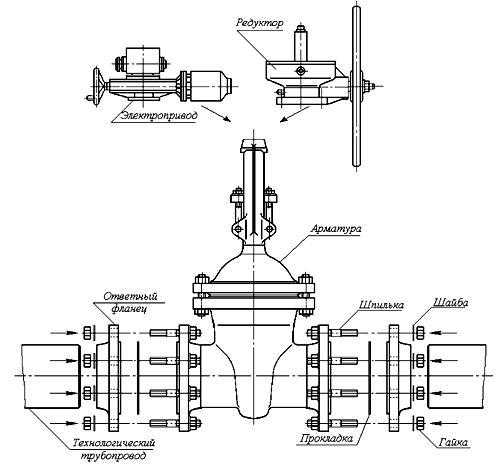

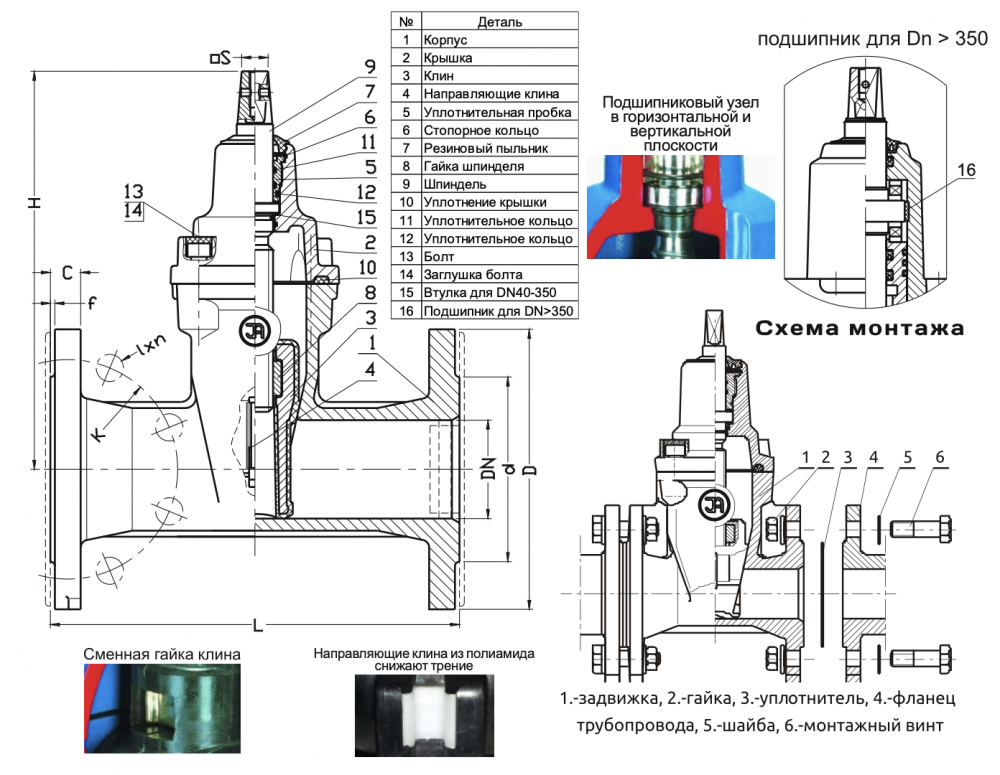

Особенности монтажа Для установки задвижки на трубу к ней приваривают фланцы, после чего болтами крепят на предусмотренное место. Предназначена для управления перемещением заслонки в узле, представлена механическими конструкциями в виде маховика, перемещающегося на выдвижном или стационарном штоке, также используются пневматический, электрический и гидравлический приводы. Эти параметры будут на долго сохранены в энергонезависимой памяти прибора и останутся неизменными даже при отключении питания. Автоматизация электропривода задвижки может использоваться не только на крупных промышленных предприятиях и в городских сетях водоснабжения, но и в больших по площади домохозяйствах. Ключ SA, установленный в цепях сигнальных ламп HL1 и HL2, обеспечивает эксплуатацию щита автоматизации с нормально погашенными сигнальными лампами.

Схема управления электрозадвижкой в КИП и А

Программа КИП и А

wap

Windows ⁄ Android

Здесь представлены наиболее простые схемы управления электрозадвижками, применяемые в КИП и А на основе концевых (путевых) выключателей.

Внимание! Так как схемы работают под напряжением 220 ⁄ 380 Вольт, опробование и наладка должна производиться квалифицированным персоналом с соответствующей группой допуска по электробезопасности.

Схема управления электрозадвижкой в простейшем случае представляет собой блок концевых (путевых) выключателей, связанных с кнопками управления и электормагнитными реле (пускателями). В большинстве случаев содержит блокировочный выключатель ручного упрвления (КБР).

Может содержать токовое реле выключения (мгновенное выключение при превышении уставки тока) и телеметрический указатель положения задвижки. В данной статье не рассматриваются.

На рисунках 1 и 2 изображены две схемы управления задвижками. В первой используются четыре концевых выключателя для управления электродвигателем и лампочками сигнализации положения задвижки, во второй — два.

Общими элементами являются:

K1 — электромкгнитное реле (пускатель, далее реле) открытия;
K2 — электромкгнитное реле закрытия;
SB1 — кнопка «Открыть»;
SB2 — кнопка «Закрыть»;
SB3 — кнопка «Стоп»;
E1 — лампа, индицирующая открытие задвижки «Открыта»;
E2 — лампа, индицирующая закрытие задвижки «Закрыта»;
S6 — тепловое реле, выключающее электродвигатель при повышение тока нагрузки — заклинивание задвижки, редуктора, исчезновении одной фазы.
S1 — контакт КБР, является предохранительным выключателем схемы управления электрозадвижкой. Когда задвижка переведена на ручное управление блокирует цепи управления электрозадвижки, предотвращая случайное включение ее с пульта управления, чтобы не пострадал технологический персонал и т.д.
S2 — S5 — контакты концевых (путевых) выключателей, управляемые кулачковым механизмом блока, жестко механичекски связанным с управляемой задвижкой.
K1.3 — K1.5, K2.3 — K2.5 — силовые контакты реле K1 и K2, подающие напряжение 380 Вольт на электродвигатель.

Рис. 1. Схема управления электрозадвижкой с четырьмя концевыми выключателями

Принцип действия

Когда электрозадвижка находится в среднем положении, в выключенном ручном режиме, то фаза «C» проходит через контакты стоповой кнопки SB3, замкнутый контакт КБР (S1) и конечные выключатели S2 и S3 на контакты кнопок SB1 и SB2 (соответственно: открыть, закрыть).

При нажатии кнопки SB1 «Открыть», срабатывает реле K1 и самоподхватывается через контакты K1. 1. Через его силовые контакты K1.2 — K1.5 подается напряжение на электродвигатель M1, задвижка начинает открываться до тех пор, пока не нажата кнопка SB3 «Стоп» или кулачковый механизм блока концевых выключателей не разомкнет контакт S2, отвечающий за останов задвижки в положении «Открыта». При достижении этого положения, т.е. задвижка в положении «Открыта», контакт выключателя S4 должен замкнуться (выставляется соответствующим кулачком в блоке концевых выключателей), ламочка E1, индицирующая открытое положение задвижки начинает гореть. Дальнейшие попытки нажать кнопку «Открыть» ни к чему не приводят, т.к. контакты конечника S2 разомкнуты и напряжение на кнопку SB1 «Открыть» не подается. Зато, на кнопку SB2 «Закрыть» поступает напряжение через контакты S3, при ее нажатии задвижка закрывается.

Аналогичным образом осуществляется и механизм закрытия задвижки. Если она находится в среднем или открытом положении, в выключенном ручном режиме, то фаза «C» проходит через контакты стоповой кнопки SB3, замкнутый контакт КБР (S1) и конечный замкнутый выключатель S3 на кнопку SB2 «Закрыть». При ее нажатии срабатывает и самоподхватывается через контакты K2.1 реле K2, напряжение через его силовые контакты подается на двигатель M1 (с обратным включением фаз «B» и «C») и задвижка начинает закрываться до тех пор, пока не будет нажата кнопка SB3 «Стоп» или не разомкнется концевой выключатель S3, настроенный на размыкание при достижении задвижкой закрытого состояния. Также загорается лампа E2, показывающая, что задвижка закрыта. Для этого должен быть правильно выставлен толкатель кулачкового механизма, отвечающий за замыкание контакта выключателя S4.

Нормальнозамкнутые контакты реле K1.2 и K2.2 размыкаются разнонаправленно при срабатывании соответсвующего реле, тем самым предотвращая одновременное включение обоих реле, что привело бы к межфазному замыканию.

Достоинства схемы

Конечник S1 (КБР), включен непосредственно в цепь блока контаков путевых выключателей S2-S5, что позволяеят выполнить монтаж цепей управления задвижки от щита управления 5-жильным кабелем.

Недостатки

В этой схеме управления электрозадвижкой задействованы четыре концевых выключателя блока концевиков, — два на отключение цепей управления, два на включение лампочек индикации, что требует установки каждого концевика отдельно. Но если по технологии требуется, чтобы лампочки индикации конечнго положения загорались раньше, чем это положение достигнуто, то это может быть и достоинстом.

Рис. 2. Схема управления электрозадвижкой с двумя концевыми выключателями

Принцип действия

Аналогичен предыдущей схеме, за исключением, того что контакты S1 КБР вынесены за пределы блока концевых выключателей, т.е. фаза «C» подается непосредственно на контакты S2 и S3. Это позволяет обойтись двумя концевыми выключателями, используя их нормальноразомкнутые контакты для включения лампочек положения задвижки. Это очень удобно, так как лампочки загораются только в тот момент, когда действительно сработал тот или иной конечный выключатель.

Достоинства схемы

Как уже было сказано выше, лампочки индикации задвижки загораются только в тот момент, когда действительно сработал тот или иной конечный выключатель.

Недостатки

Если требуется подключить S1 (КБР), то при монтаже блока концевых выключателей на задвижке в кабеле потребуется две дополнительных жилы. То есть в кабеле должно быть не меньше семи жил.

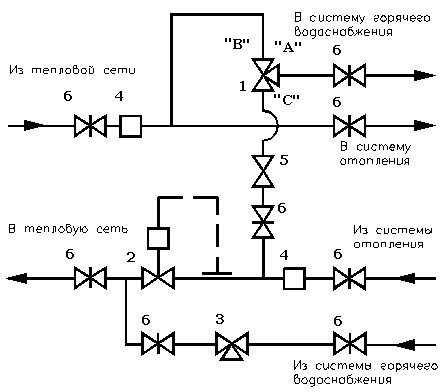

P&ID (схемы трубопроводов и контрольно-измерительных приборов) и библиотека символов клапанов P&ID

Схема трубопроводов и контрольно-измерительных приборов (P&ID) представляет собой графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны, контрольно-измерительные приборы и другие технологические компоненты и оборудование в система. P&ID — это основной схематический чертеж, используемый для размещения установки системы управления технологическим процессом. Таким образом, P&ID имеет решающее значение на всех этапах разработки и эксплуатации технологической системы.

Этапы использования P&ID:

Проектирование и компоновка технологической системы
Спецификация компонентов
Разработка схем системы управления
Анализ безопасности и эксплуатации (HAZOP – исследование опасности и работоспособности)
Установка и/или наращивание системы
Запуск, остановка и рабочие схемы и процедуры
Обучение сотрудников работе с технологической системой
Техническое обслуживание и модификация системы

P&ID также используются в качестве основы для живого графического представления технологической системы в ее HMI (человеко-машинном интерфейсе) или другой системе управления.

Символы, используемые в P&ID

Для представления компонентов на этих схемах используются стандартные символы. Важно отметить, что эти символы НЕ соответствуют масштабу и НЕ имеют точных размеров. Они просто используются для представления определенного типа компонента. Эти символы также помечены словами, буквами и цифрами для дальнейшей идентификации и указания компонентов, которые они представляют. Еще одно важное соображение заключается в том, что диаграммы НЕ всегда отображают физическое расположение и близость каждого компонента. Цель состоит НЕ в том, чтобы служить планом этажа или картой системы, а в том, чтобы проиллюстрировать процесс работы системы.

Символы клапанов для P&ID

Общий символ для 2-ходового клапана представляет собой два треугольника, направленных друг к другу с соприкасающимися кончиками внутренних точек. Линии трубопровода представлены линиями, соединяющимися с каждой стороной символа клапана. Различные типы линий используются для представления различных труб, трубок и шлангов. В этих примерах используются одиночные сплошные линии, обозначающие простые жесткие трубы или трубки. Обычно все трубы проходят либо вертикально, либо горизонтально и используют только прямые углы. Направление потока указано стрелкой в конце линии, где он встречается со следующим компонентом, а также через каждые 9поворот на 0 градусов.

Тип клапана

Тип клапана представлен добавлением фигуры в центре, где точки соприкасаются. Здесь показаны символы P&ID для наиболее распространенных типов клапанов.

Все клапаны, представленные выше, представляют собой 2-ходовые линейные клапаны, которые используются для регулирования расхода, вкл/выкл или дросселирования. Для многоходовых клапанов, таких как 3-ходовой и 4-ходовой, структура символа аналогична, с треугольником для обозначения каждого порта или «хода».

3-ходовые и 4-ходовые шаровые краны могут содержать дополнительную информацию, определяющую тип сверления шара: Т-образный или Г-образный проходной шар. Еще одна деталь, которую можно изобразить на схеме, — это проточный тракт в неактивированном или обесточенном состоянии. Это показано с помощью маленьких стрелок рядом с символом, как показано ниже.

Существует множество других типов клапанов. Вот некоторые из них.

Тип привода

Способ срабатывания определяется линией, идущей от центра клапана с небольшим символом, часто содержащим букву, в верхней части линии. Вот несколько примеров шаровых кранов с разными способами срабатывания.

Безопасное положение

Когда привод находится в безопасном положении, оно обозначается стрелкой на линии между клапаном и приводом. Другой метод, используемый для обозначения позиции отказа, — это две буквы «FO» или «FC».

Торцевые соединения

Торцевые соединения могут быть представлены в общем виде линиями, представляющими трубы, входящие непосредственно в клапан, как и во всех приведенных выше примерах. Соединения также могут быть явно определены с использованием различных других методов. Фланцевые соединения представлены, как показано ниже, где трубы имеют перпендикулярные линии на концах, которые проходят параллельно сторонам символа клапана с небольшим промежутком между ними. Это показывает, что клапан можно снять, не разрезая трубу. Полупостоянные резьбовые соединения показаны маленькими полыми кружками в месте соединения. Неразъемные сварные соединения вместо этого изображаются квадратиками. Если соединение выполнено сваркой внахлест, квадрат является полым или незаполненным.

Стандартизация

Международное общество автоматизации (ISA: www.isa.org) определило стандарт для P&ID. Стандарт ANSI/ISA-5.1-2009 доступен на веб-сайте ISA.

Несмотря на то, что для этих символов существует строгий набор стандартов, вы найдете различные способы представления определенных клапанов. Вы также обнаружите вопиющие расхождения между некоторыми типами клапанов в разных библиотеках, отраслях и компаниях. Эта проблема не представляет особой проблемы, поскольку все компоненты также описываются текстом, номером детали (уникальная модель), номером метки (конкретный компонент в системе) и подробно определяются в ключе или легенде, прилагаемой к чертежу. . Пока вы сохраняете последовательность в своих чертежах, схема P&ID будет приемлемой и понятной для всех, кто с ней работает.

Трубы, трубки и шланги (технологические линии):

Технологические линии — это линии, по которым фактически протекает технологическая среда. Они представлены разными типами линий. В полной P&ID каждая строка будет помечена номером строки. Например: 150-67P00-2299-115101-N. Эта метка будет либо идти параллельно линии, либо с линией выноски, указывающей на определяемую линию, если она не помещается на самой линии. На этикетке будет указана информация о размере, классе, изоляции и многом другом. Разные компании используют разные структуры для этих чисел, но все они содержат одну и ту же информацию. Линии процесса выделены жирнее, чем другие линии, например те, которые представляют электрические, пневматические сигналы или сигналы данных.

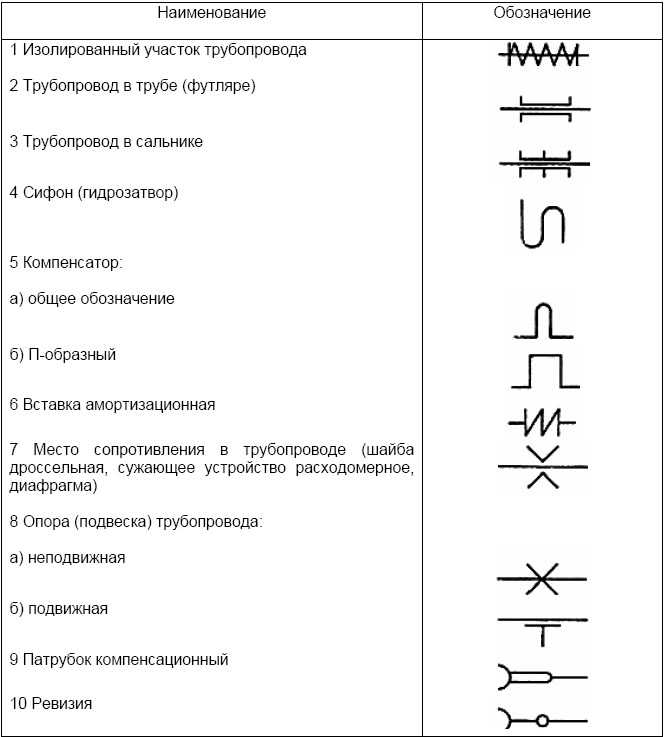

Различные обозначения труб

Существует 2 метода, иллюстрирующих пересечение труб на чертежах, но НЕ соединенных физически. Либо используйте небольшой «горб», чтобы показать, что одна линия проходит «над» другой, либо разорвите одну из линий очень близко к другой, чтобы показать, что она проходит под ней. Это НЕ физическое представление реальных труб. Фактически, они могут даже не пересекаться в реальной системе. Это просто способ разделить линии, когда они должны пересекаться на чертеже.

Линии связи/сигналов:

Системы управления технологическими процессами используют различные типы сигналов для передачи информации между компонентами, приборами и компьютерами системы управления. Каждый тип сигнала имеет свой тип линии для явного определения типа сигнала, который проходит по ней.

Различные символы сигналов

Другие общие символы P&ID для основных компонентов процесса:

Резервуары

Насосы, вентиляторы и компрессоры

Список можно продолжать и продолжать… Буквально сотни символов обозначают все компоненты, используемые в системах управления технологическими процессами. Теплообменники, охладители, бойлеры, фильтры и т.д. и т.п. Мы создали библиотеку символов P&ID, которая включает в себя наиболее распространенные компоненты, используемые в схемах трубопроводов и контрольно-измерительных приборов.

Контрольно-измерительные приборы (сенсоры, передатчики, измерители и т.

д.)

Под контрольно-измерительными приборами понимаются устройства, которые воспринимают, измеряют, указывают, передают и/или записывают физические свойства в системе. Для этих типов компонентов существует несколько иной подход. Компоненты представлены так называемым «пузырем». Пузырь представляет собой простой круг, квадрат или шестиугольник.

	Квадратные кружки обозначают общий дисплей. Общее устройство либо отображает информацию от нескольких приборов, либо управляет несколькими приборами, либо и то, и другое. Внутри квадрата будет либо круг, либо ромб.
	Кружок означает, что это основной выбор или «Базовая система управления технологическим процессом».
	Ромб означает, что это альтернативный вариант или «Инструментальная система безопасности».
	Шестиугольные пузыри представляют собой компьютерные системы.
	Круглые кружки обозначают дискретные инструменты. Этот тип пузырьков также используется для определения функции конечных элементов управления, таких как клапаны. Это делается с помощью линии выноски, указывающей на символ элемента управления. Буквы и цифры внутри кружка описаны ниже.

Все эти типы пузырьков дополнительно определяются горизонтальной линией, линиями или их отсутствием. Эти строки определяют, где находится прибор и доступен ли он оператору.

	Нет строки означает, что устройство и/или его дисплей физически расположены в поле, и если у него есть дисплей, то его можно прочитать только локально.
	A Сплошная линия означает, что дисплей расположен на главной панели управления или видеодисплее и обычно доступен оператору.
	A Пунктирная линия означает, что дисплей обычно НЕ доступен оператору.
	Двойная сплошная линия означает, что дисплей расположен на вторичной или локальной панели управления, обычно доступной для оператора
	A Двойная пунктирная линия означает, что дисплей расположен на дополнительной панели управления и обычно НЕ доступен оператору.

Номера тегов

Внутри формы есть буквы и цифры, используемые для обозначения измеряемого свойства (например, скорости потока, давления, температуры или уровня) и функции, выполняемой с этим измерением. Типичные функции: отображение, запись, передача и управление. Ниже приведены несколько образцов, а также таблица букв и того, что они обозначают для наиболее распространенных компонентов инструментов.

Эти приборы обозначаются пятью буквами: (минимум 2)

1 -й За буква является свойство, измеряемое:
F = скорость потока, P = давление, T = температура, L = Уровень

2ND . = дифференциал, F = передаточное число. просто опустите, если никакие модификаторы не применяются

3-й указывает пассивную/считывающую функцию:
A = тревога, R = запись, I = индикатор, g = датчик

4th — Активная/выходная функция:
C = Контроллер, T = передача, S = Switch, V = клапан

5th — функция = клапан

5th — это функция .
H = высокий, L = низкий, O = открытый, C = закрытый. просто опустите, если никакие модификаторы не применяются

см. более полный список в Википедии

За этим следует номер цикла, уникальный для этого цикла. Например FIC045 означает, что это F низкий уровень I , указывающий C контроллер в контуре управления 045 . Он также известен как «теговый» идентификатор полевого устройства, который обычно связан с местоположением и функцией прибора. В одном и том же контуре может быть FT045, который является передатчиком F low T в том же контуре. Ниже приведены несколько примеров полных символов для нескольких инструментов в одном цикле.

Эта запись была опубликована в разделе «Последние новости» и помечена как символ 2-ходового клапана, символ 3-ходового клапана, загружаемые символы P&ID в формате pdf, схема клапана, P&ID клапана. Добавьте постоянную ссылку в закладки.

Как читать символы компонентов P&ID и клапанов [с загрузкой]

Схемы трубопроводов и приборов (P&ID) составляются на этапах разработки и проектирования химических, физических, электрических и механических процессов. Все, от символов шарового крана до линий связи, включено в P&ID, чтобы указать правильное направление для установки управления технологическим процессом.

В этой статье мы выделяем некоторые из наиболее распространенных символов клапанов P&ID, технологических линий, концевых соединений и других важных компонентов. Прежде чем углубиться, загрузите PDF-версию символов, перечисленных в этой статье.

Что такое схема трубопроводов и приборов (P&ID)?

P&ID — это подробное визуальное представление технологической системы. P&ID включают стандартные символы, поясняющие:

Идентификация компонента
Как подключаются инструменты
Где расположены инструменты
Функция инструментов в процессе

Символы для этих компонентов нарисованы не в масштабе и не предназначены для указания точных размеров. Символы также могут быть помечены словами, буквами и цифрами для большей детализации.

Ниже приведен пример P&ID для процесса теплообмена:

Как используются P&ID?

Цель P&ID — проиллюстрировать процесс системы. P&ID используются для проектирования и обслуживания производственных процессов, которые они представляют, и необходимы для устранения неполадок и мониторинга процессов.

Поскольку P&ID не нарисованы в масштабе, их нельзя использовать в качестве карты или поэтажного плана системы.

P&ID и PFD

P&ID часто путают со схемами технологических процессов (PFD). Однако PFD представляет собой более высокоуровневое описание процесса и не включает столько подробностей, как P&ID.

Стандартизация

Международное общество автоматизации (ISA) разработало стандарт ANSI/ISA-5.1-2009, определяющий правильные способы использования символов в P&ID. Несмотря на то, что эти стандарты действуют, могут быть вариации определенных символов, используемых в разных отраслях или компаниях. Но, поскольку все компоненты в P&ID используют текст или числа для дальнейшей идентификации, базовое понимание символов не должно быть проблемой.

Категории символов

P&ID используют основные символы для определения функции каждого компонента в процессе.

К ним относятся следующие категории:

Клапаны
Приводы
Позиции безопасности
Торцевые соединения
Технологические линии
Сигнальные линии
Сосуды
Насосы, вентиляторы и компрессоры
Датчики, преобразователи и счетчики
Хотите пропустить прокрутку 9030 Измерители 909030 Номера тегов? Получите PDF-версию этого сообщения прямо на ваш почтовый ящик. >>

Символы клапанов

Двухходовые клапаны
Двухходовой двухпозиционный клапан обозначен двумя равносторонними треугольниками, направленными друг к другу. Эти клапаны используют различные типы линий для представления различных типов клапанов. Направление потока показано стрелкой в конце линии.

Наиболее часто изображаемые двухходовые клапаны включают:

Шаровой кран
Поворотный затвор
Пробковый клапан
Задвижка
Шаровой клапан
Пережимной клапан
Игольчатый клапан
Мембранный клапан

Ищете шаровой кран определенного типа? Мы поможем вам найти именно те детали, которые вам нужны для вашего проекта. >>

3-ходовые и 4-ходовые клапаны
Для многоходовых клапанов к символу добавляются дополнительные треугольники. Клапаны с L-образным и Т-образным портом обозначены линиями внутри символа шара. Путь потока обозначен маленькими стрелками рядом с символом.

Клапаны других типов

Дополнительные клапаны обозначены как:

Приводы

Тип срабатывания показан линиями, выступающими из центра клапана. Небольшой символ появляется над строкой для дальнейшей идентификации. Электрический и гидравлический привод обозначен буквами.

Позиции отказобезопасности

Приводы с вариантами отказоустойчивости обозначены линией и стрелкой, направленными либо к шару (предохранитель закрыт), либо в сторону от шара (предохранитель открыт). Их также можно обозначить буквами «FO» или «FC».
