Обзор задвижек разных диаметров
Для проектирования новых и ремонта уже существующих систем трубопроводов используются государственные стандарты, регламентирующие запорную арматуру. Разработка и производство всех видов задвижек для трубопроводов осуществляется на основании именно этих стандартов, делающих унифицированными все размерные величины оборудования. Современные производители, кто изготавливает свою продукцию на основании своих внутренних технических условий, при этом использует такие же нормы, как и указанные в ГОСТ.
Что означает номинальный диаметр задвижки DN
Для обозначения и классификации задвижек всех типов в современной технической документации принято использовать обозначение DN — номинальный диаметр. Это обозначение применяется к обозначению внутреннего диаметра рабочего прохода корпуса устройства. Данное обозначение номинального диаметра выступает, кроме этого, общим для обозначения и остальных элементов конструкции задвижки, которые включены в размерную группу.
Номинальный размер позволяет быстро подобрать нужный типоразмер устройства для установки, собственно этим обозначением пользуются и для маркировки диаметра трубопровода, что дает возможность быстро подбирать номенклатуру арматуры для трубопровода, не вдаваясь в подробности. Использование номинального размера внутреннего рабочего прохода DN или ДУ регламентировано государственными стандартами и выступает официальным типом маркировки арматуры по ее диаметру.
От чего зависят размеры диаметров задвижек
Использование в качестве запорной арматуры задвижек разного диаметра чаще всего вызвано техническими условиями для каждого конкретного типа трубопровода и условиями транспортируемых по нему продуктов. Диаметры задвижек определяются по внутреннему диаметру полости устройства. Это особенность маркировки и расчета размеров вызвана необходимостью обеспечить максимально простой способ пропуска транспортируемого потока трубопроводом.
Разработанные государственные стандарты определяют основные виды запорной арматуры. К этим видам относятся:
- Фланцевые задвижки;
- Стальные задвижки;
- Чугунные задвижки;
- Шиберные виды задвижек;
- Клиновые типы задвижек.
Для каждого вида арматуры разработаны нормы и стандарты, определяющие не только внутренний диаметр отверстий, но и типы соединений и размеры фланцевых элементов. Для классификации используются следующие стандарты:
- ГОСТ 3706-93 — стандарт производства фланцевых видов затворов;
- ГОСТ 9698-86 — определяет стандарт двух видов арматуры стальных и чугунных видов задвижек;
- ГОСТ 10738-76 — применяется для классификации клиновидных видов запорной арматуры;
- ГОСТ Р 55020-2012 — классифицирует шиберные конструкции.

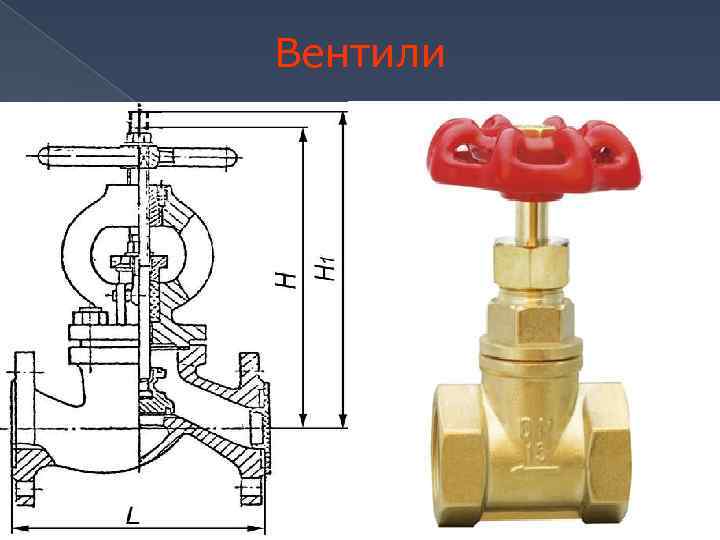

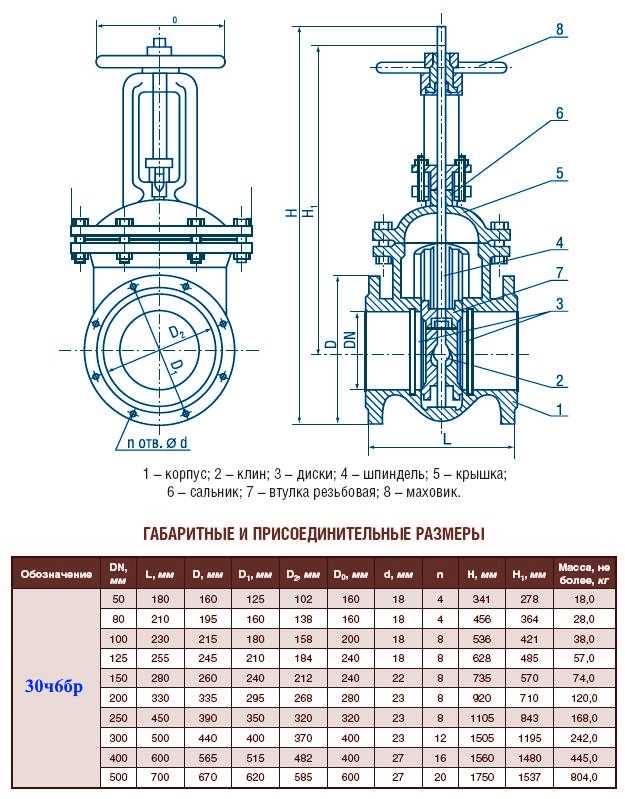

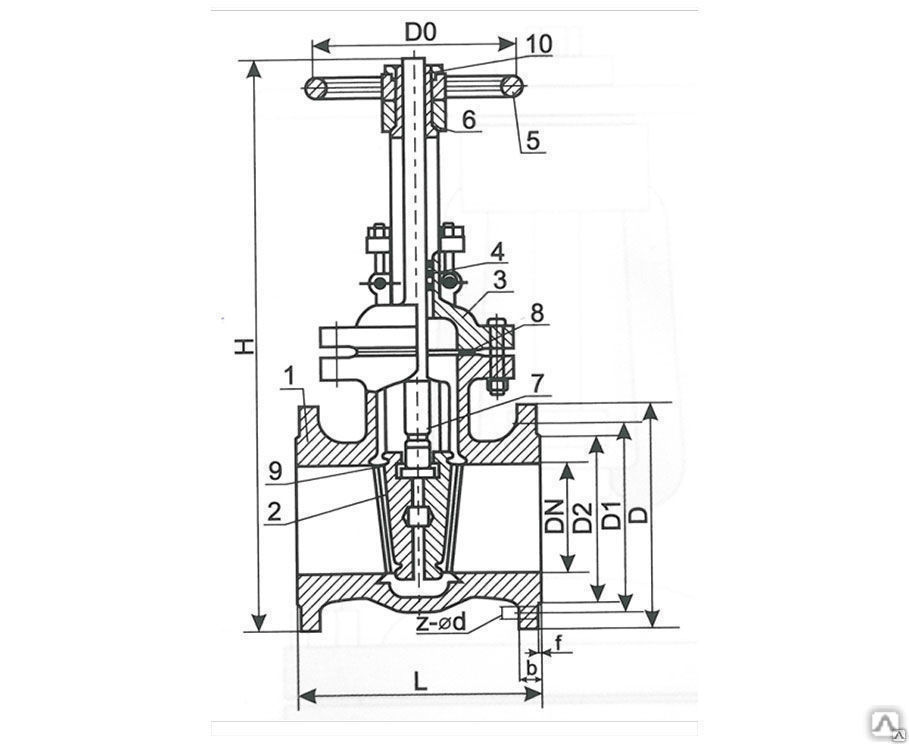

Типовые размеры фланцевых задвижек
Фланцевые виды запорной арматуры, наиболее часто используемые для установки в трубопроводах различного назначения используются в качестве устройства регулирования потока рабочей среды и его запирания.
Крепление в систему осуществляется при помощи фланцев, на болтовой тип соединения.
Размеры диаметров этого вида устройств зависят:
- От величины условного прохода корпуса;
- Максимального и рабочего давления внутри трубопровода;
- Длины устройства.
Диаметр рабочего прохода корпуса устройства имеет величины:
- Малого диаметра 10, 25, 80 мм;
- Средней группы размерных величин 125, 250, 350 мм рабочего прохода;
- Большого размера — 500, 600, 700, 800, 1200, 1600, 2000 мм.
Фланцевые виды устройств используются в системах внутренне давление которых номинально поддерживается в пределах 400-40000 Кпа.
Диаметр устройств напрямую связан с их линейными размерами, или по другому строительной длиной — 140,180, 230, 290, 330, 390, 430, 470 510, 550 мм
Внимание! Маркировка запорной арматуры имеет буквенно-цифровую кодировку, в которой первая цифра — это тип устройства, вторая цифра через дефис диаметр условного прохода в корпусе, третья обозначает рабочее давление.
Вторая часть маркировки обозначает гост, по которому выполнена конструкция модели.

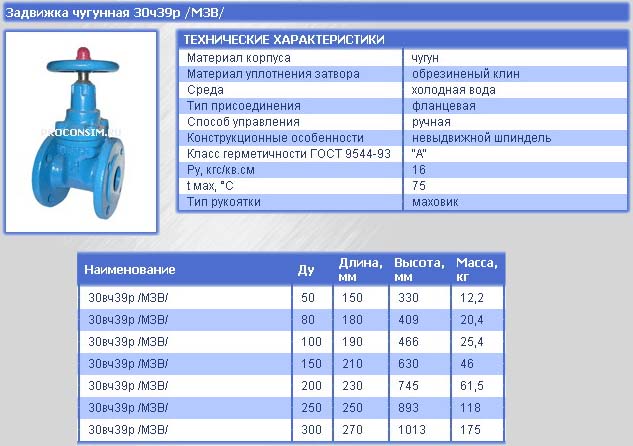

Чугунная запорная арматура
Чугун, наиболее используемый для производства запорной арматуры материал. Серый ковкий чугун дает возможность отлить формы корпусов с высокой точностью и высокими эксплуатационными качествами. Именно поэтому использование чугунных задвижек в трубопроводах различного назначения имеет массовый характер.
Для разработки запорной арматуры используются стандарты размеров условного прохода корпуса:
- Размеры диаметра до 100 мм — 40, 50, 80 мм;
- Размеры задвижек до 500 мм включительно — 125, 250, 350 и 500 мм;
- Диаметром до 1500 мм — 600, 800, 1200 мм;
- И свыше 1500 мм — 1600 и 2000 мм.
Для чугунных изделий установлен более жесткий коридор рабочего давления — 160—2500 Кпа. Нижний порог давления у задвижек выше чем у фланцевых, а вот верхний ниже.
Маркировка на корпусе изделия носит такой же характер, как и для остальных типов и состоит из буквенно-цифрового сочетания кодировок в такой же последовательности.
Шиберные задвижки
Для этого вида запорной арматуры основное место установки — трубопроводы для транспортировки продуктов нефтепереработки. Основное назначение — это перекрытие потока, а вот использование в качестве регулировочной аппаратуры для таких устройств необходим дополнительный привод.
Для установки используются размеры рабочего прохода корпуса диаметром:
- До 150 мм — 100 и 150 мм;
- От 150 до 500 мм — 200, 250, 300, 350, 400 и 500 мм;
- От 500 до 1000 мм — 600, 700, 800 и 1000 мм;
- Свыше 1000 — 1050 и 1200 мм.
Для расчета рабочего давления трубопровода используются показатели — 1,6 — 12,5 МПа
Маркировка серии шиберной арматуры включает в себя:
- Способ установки задвижки в трубопровод;
- Тип привода управления;
- Классу сейсмостойкости устройства;
- Соответствие климатическому варианту исполнения;
-
Стандарт, согласно которому выполнено изготовление.

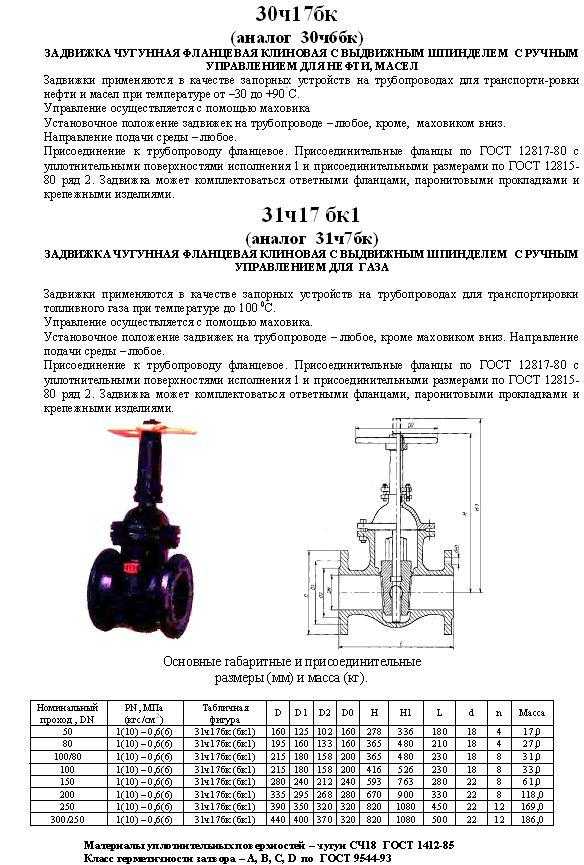

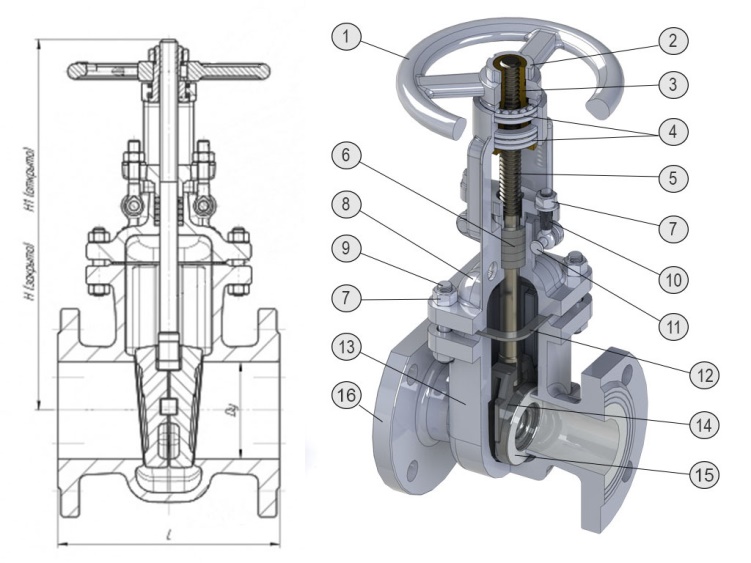

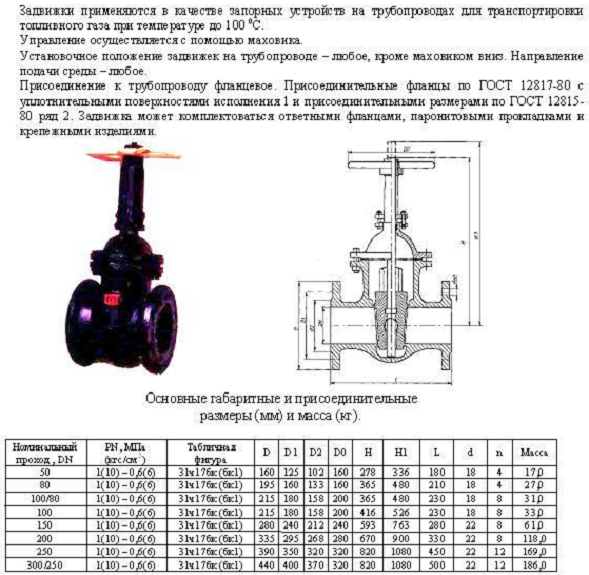

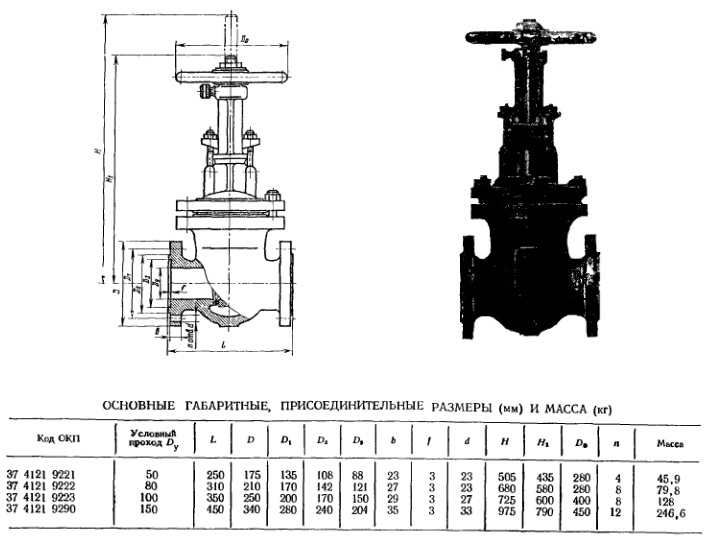

Клиновые типы запорной арматуры
Клиновой тип рабочего органа обеспечивает простое и одновременное эффективное закрытие рабочего прохода. Это свойство позволяет обеспечить наиболее широкое применение задвижки в трубопроводах различного назначения, начиная от обычных водопроводных систем и заканчивая системами для транспортировки агрессивных веществ.
Обрезиненные типы клиновых затворов применяются в корпусах из чугуна, стали или специальных сплавов. Соединение, может быть как фланцевое, так и бесфланцевое, для устройств с обрезиненным клином способ установки приваркой не применяется.
Для установки используются размеры рабочего прохода чугунного корпуса диаметром:
- 150 мм — 50, 65, 80, 100 мм;
- От 150 до 500 мм — 125, 150, 200, 250, 300, 350, 400 и 500 мм;
- До 1000 мм — 600 мм;
- Для корпусов клиновых задвижек из стали используются рабочие диаметры прохода:
- До 150 мм — 50, 65, 80, 100 мм;
- От 150 до 500 мм — 125, 150, 200, 250, 300, 350, 400 и 500 мм;
- До 1000 мм — 600 мм;
-
Свыше 1000 мм — 1600 мм.
При использовании электропривода клиновые задвижки в основном используют диаметр рабочего прохода до 600 мм. Отдельные производители ограничивают серию клиновых задвижек диаметром рабочего прохода 500 мм.
Типы соединений задвижек
Наличие в ассортименте задвижек нескольких размерных групп обеспечивает возможность применения нескольких видов соединений арматуры с трубопроводом.
Практически все виды задвижек, имеющие в ассортименте приборы малого диаметра используют муфтовый тип соединения. Диаметр до 100 мм обеспечивает надежность муфтового соединение с трубой. Исключением здесь выступает только шиберные типы арматуры, которые и конструировались для уменьшения размера корпуса.
Средние размеры до 500 мм имеют как стандартные фланцевые типы крепления в литом корпусе, так и возможность установки в бесфланцевом варианте. Небольшой рабочий проход позволяет использовать оба варианта крепления.
Большой диаметр арматуры традиционно применяется только во фланцевом типе установки. Здесь не имеет разницы каким образом выполнен корпус методом чугунного литья или сваркой штампованных фрагментов. Для трубопроводов, имеющих диаметр свыше 500 мм фланцевое соединение с применением болтов, обеспечивает максимально простое и герметичное соединение.
Продукция — Запорная арматура — Задвижки
Самым популярным видом запорной арматуры является задвижка.
Задвижка — это вид трубопроводной арматуры предназначенный для перекрытия и регулировки потока рабочей среды в трубопроводах, посредством запирающего элемента перемещающегося перпендикулярно оси потока рабочей среды трубопровода.
Задвижки различаются по типу, диаметру (ДУ), давлению (Ру), типу присоединения, типу управления и климатическому исполнению и марки стали.

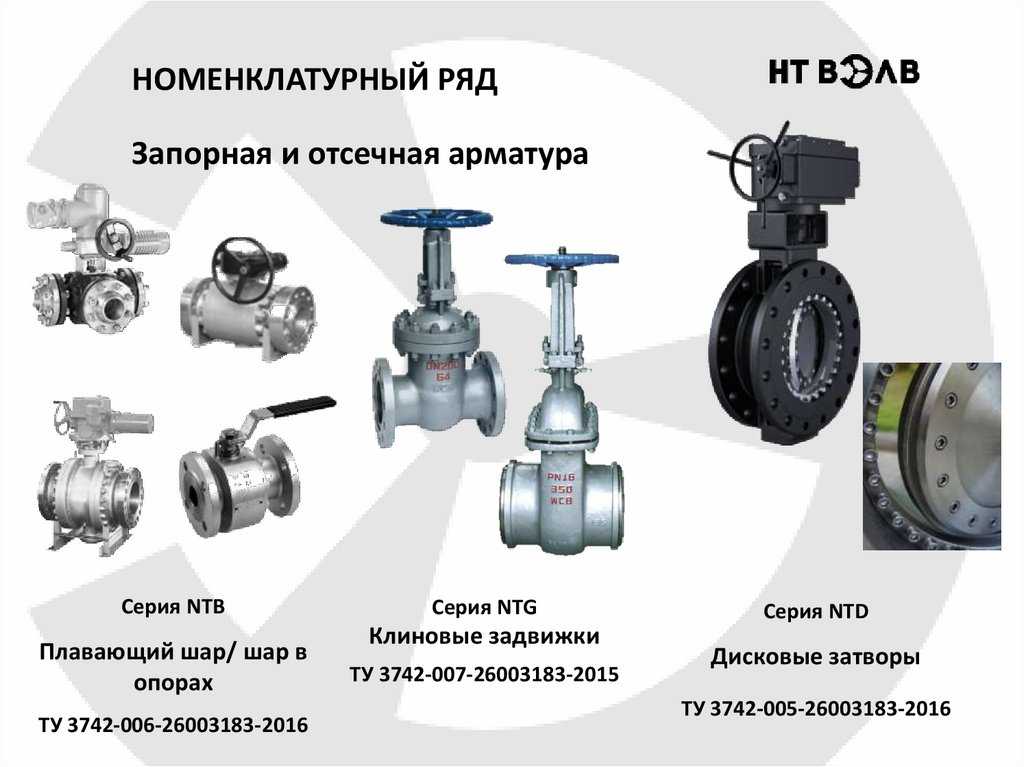

Типы задвижек:
- Задвижки клиновые с выдвижным шпинделем.
В клиновых задвижках сёдла в корпусе расположены под углом друг к другу, а затвор представляет собой устройство в виде клина, который в положении «закрыто» плотно входит в пространство между сёдлами.
Пример обозначения : Задвижка 30с576нж (30лс576нжХЛ) Ду50 Ру63
- Задвижки шиберные.
В шиберных задвижках запорным устройством является металлическая пластина (шибер). Шиберные задвижки устанавливаются по направлению потока рабочей среды трубопровода. Шиберные задвижки применяются в трубопроводах с загрязненной рабочей средой (фекальные стоки, целлюлозно-бумажные, нефтегаз и т.д.).
Пример обозначения : Задвижка шиберная ЗШ-800-4,0
Диаметр (условный проход) задвижки — это номинальный внутренний диаметр запорной арматуры (мм).
Диаметры задвижек начинаются от малых, таких как Ду=15 мм, и заканчиваются на задвижках большого диаметра, например Ду 2000 мм.
Пример обозначения : Задвижка клиновая 30с564нж Ду1000 Ру2,5, где «Ду1000» — диаметр задвижки равный 1000 мм.
Давление (условное давление) задвижек – это наибольшее избыточное давление в трубопроводе (измеряется в МПа или кгс/см2).
Таблица давлений задвижек очень широка и начинается от Ру 10 кгс/см2 (1,0 МПа) и доходит до задвижек высокого давления Ру 250 кгс/см2 (25 МПа).
Пример обозначения : Задвижка 30с916нж Ду150 Ру100, где «Ру100» — условное давление крана измеряется в кгс/см2, равное 10МПа.
Типы присоединения задвижек делятся на два вида — это фланцевое (присоединяется запорная арматура при помощи фланцев) и под приварку (присоединяются к трубопроводу при помощи сварки).
Пример обозначения : Задвижка 30с541нжФ Ду500 Ру1,6 с ответными фланцами и крепежом (или КОФ — комплект ответных фланцев).
Типы управления задвижками бывают:
- Ручное управление
- Редукторное (управление задвижки осуществляется с помощью редуктора)
- Электроприводное (управление задвижки осуществляется с помощью электропривода)
Пример обозначения : Задвижка 30с964нж Ду1000 Ру2,5 с электроприводом AUMA.
Климатическое исполнение задвижек бывает двух видов:
- Холодное климатическое исполнение «ХЛ», применяется при низких температурах окружающей среды (например при -50 град. С), в условном обозначении задвижки указывается легированная вталь «лс» или «ХЛ».
Пример обозначения : Задвижка 30лс45нж Ду100 Ру16,0 или 30с45нжХЛ Ду300 Ру160
- Умеренное климатическое исполнение «У», применяется при умеренных температурах окружающей среды. В условном обозначении пишется просто «с» или «У».
Пример обозначения : Задвижка 30с541нж Ду500 Ру1,6 или 30с541нжУ Ду600 Ру1,6
Ещё задвижки различаются по марки стали корпуса задвижки:
- Сталь
- Легированная сталь (используется для холодного исполнения)
- Нержавеющая сталь «нж»
Пример обозначения : Задвижка 30нж541нж Ду300 Ру1,6
В компании «ЭнергоПромТехСтрой» Вы сможете заказать все виды задвидек.
Для этого Вам нужно отправить заявку на Email: [email protected], а так же на факс +7(831)439-64-12, 439-64-86 или позвонить по телефону +7(831)260-03-48, 260-03-42 и наши специалисты с удовольствием Вам помогут.
Таблица сравнения размеров клапана (DN) и диаметра трубы
- 02 февраля 2021 г.
- Новости отрасли
Как мы все знаем, существует неизбежная связь между диаметром клапана и размером трубопровода. Вообще говоря, диаметр (внешний диаметр) соответствует клапану. Диаметр клапана необходимо рассчитать в соответствии с фактическими параметрами. Вообще говоря, трубопровод будет больше, но фактический клапан будет меньше, что в основном зависит от скорости потока, которая будет контролироваться положением клапана, в то время как размер трубопровода должен иметь только достаточную циркуляционную способность.
1. Comparison table between pipe size and valve size and inch:
| Diameter inches | DN-Nominal Diameter (mm) | Outside Diameter of Pipeline (mm) |
| 1/4″ | 8 | 13. 7 |
| 3/8″ | 10 | 17.14 |
| 1/2″ | 15 | 21.3 |
| 3/4″ | 20 | 26.7 |
| 1″ | 25 | 33.4 |
| 1.2″ | 32 | 42.2 |
| 1.5″ | 40 | 48.3 |
| 2″ | 50 | 60,3 |
| 2,5 ″ | 65 | 73 |
| 3 ″ | 80 | 88,9 | 019 | 4″ | 100 | 114.3 |
| 5″ | 125 | 141.3 |
| 6″ | 150 | 168.3 |
| 8″ | 200 | 219.1 |
| 10 ″ | 250 | 273 |
| 12 ″ | 300 | 323,8 |
| 14 ″ | 350 | |
| 14 ″ | 350 | |
| 14 ″ | 350 | |
| 0020 355,6 | ||
| 16 ″ | 400 | 406,4 |
2.
Размер клапана (номинальный диаметр), соответствующий диаметру верхней трубы (ммм). )
