Задвижка 30с941нж 30лс941нж 30нж941нж с электроприводом

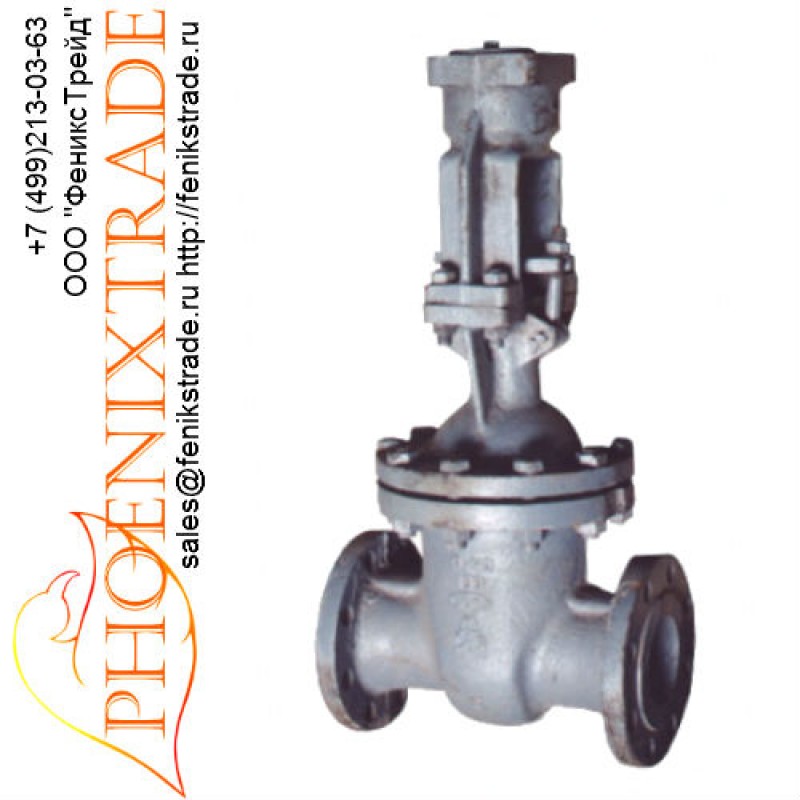

Задвижка 30с941нж под электропривод (корпус из стали 25Л,35Л)

Задвижка 30лс941нж под электропривод (корпус из легир.стали 20ГЛ)

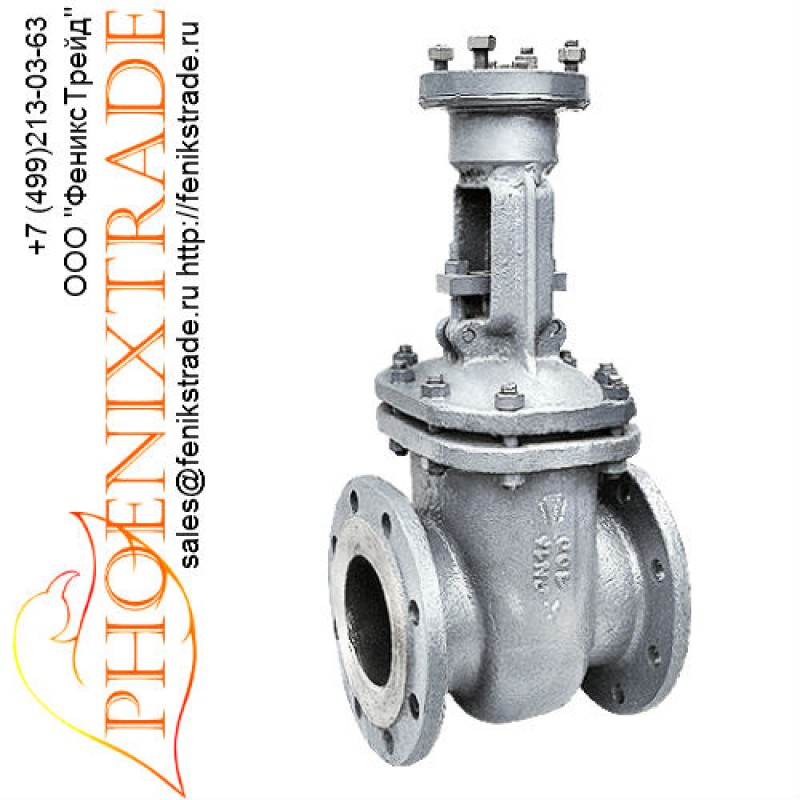

Задвижка 30нж941нж под электропривод (корпус из нерж.стали 12Х18Н9ТЛ)

УКЭМ являясь официальным дилером рекомендует:Электроприводы многооборотные для задвижек,производства ГЗ-Электропривод (лучшая цена, всегда в наличии на складе)...Стальные клиновые задвижки 30с941нж 30лс941нж 30нж941нж с электроприводом используются на трубопроводах в качестве запорного устройства, электрический привод позволяет включить арматуру в АСУ ТП. Материалы задвижек: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое, под приварку. Управление: ручное (с маховиком, механическим редуктором) или под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия.



Показатели назначения задвижки 30с941нж под электропривод

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −40°С до +450°С
  • Условия эксплуатации:У1
  • Минимальная температура окружающего воздуха:−40°С

Материальное исполнение задвижки 30с941нж под электропривод (см.Рис.1)

  • 1. Корпус: сталь 25Л, 35Л
  • 2. Крышка: сталь 25Л, 35Л
  • 3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 35, 40Х
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5. 6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т



Показатели назначения задвижки 30лс941нж под электропривод

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
  • Температура рабочей среды:от −60°С до +450°С
  • Условия эксплуатации:ХЛ1
  • Минимальная температура окружающего воздуха:−60°С

Материальное исполнение задвижки 30лс941нж под электропривод (см.Рис.1)

  • 1. Корпус: 20ГЛ
  • 2. Крышка: 20ГЛ
  • 3. Клин (диски): 20ГЛ с наплавкой, 20Х13
  • 4. Шпиндель: 14Х17Н7
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
  • 7. Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • 8. Болт откидной или анкерный: сталь 40Х
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т

Показатели назначения задвижки 30нж941нж под электропривод

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды:от −60°С до +565°С
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60°С

Материальное исполнение задвижки 30нж941нж под электропривод (см.Рис.1)

  • 1. Корпус: 12Х18Н9ТЛ
  • 2. Крышка: 12Х18Н9ТЛ
  • 3. Клин (диски): 12Х18Н9ТЛ
  • 4. Шпиндель: 12Х18Н9Т
  • 5. Гайка шпинделя: латуньЛС59—1
  • 6. Гайка: 12Х18Н9Т
  • 7. Шпилька, болт: 45Х14Н14В2М
  • 8. Болт откидной или анкерный: 45Х14Н14В2М
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 04Х19Н9С2





Рис.1 Габаритные размеры задвижек 30с(лс,нж)941нж с площадкой под электропривод













































Габаритные размеры задвижки 30с941нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H3, мм

Масса, кг

50

180

160

125

4

18

280

17

80

210

195

160

8/4

18

350

28,5

100

230

215

180

8

18

380

39

125

255

245

210

8

18

460

61

150

280

280

240

8

22

550

83

200

330

335

295

12

22

680

124

250

450

405

355

12

26

850

242

300

500

460

410

12

26

985

315

350

550

520

470

16

26

1205

465

400

600

580

525

16

30

1425

640

500

700

710

650

20

33

1545

1233

600

800

840

770

20

36/39

1665

1400

700

900

910

840

24

36/39

1855

2550



Характеристики задвижек 30с941нж для подбора электропривода:



 Подробное техническое описание задвижек под привод на Ру16 (30с941нж, 30лс941нж,30нж941нж) :

         Каталог "Задвижки клиновые стальные"



Уважаемые заказчики! Узнать цену на клиновые задвижки стальные 30с941нж, 30лс941нж, 30нж941нж, более подробную тех. информацию вы сможете, обратившись в комм.отдел УКЭМ по тел +7 (343) 222-79-77, либо заполнив заявку онлайн...

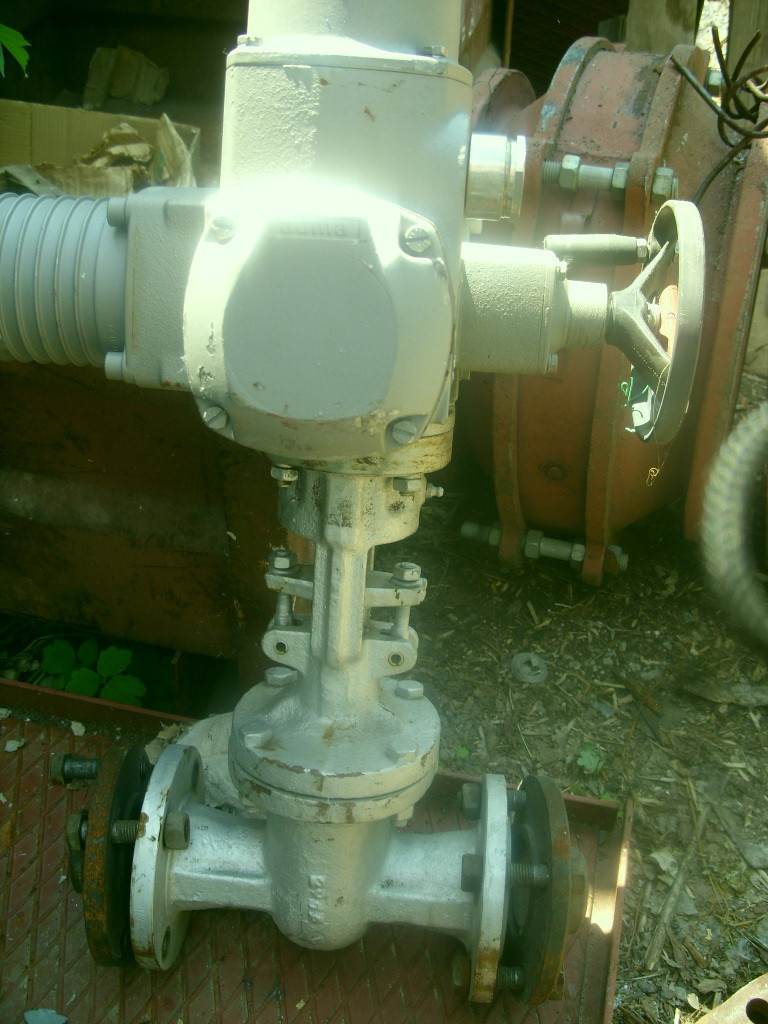

30с941нж задвижка стальная с электроприводом цена

Описание

Задвижка 30с941нж с электроприводом позволяет реализовать дистанционное управление, хотя может управляться и через редуктор. 30с941нж состоит из корпуса, крышки, клина и шпинделя. В корпусе и на клине наплавлены уплотнительные поверхности из коррозионностойкой стали. Клин расположен в вертикальной плоскости перпендикулярно потоку рабочей среды. В закрытом положении задвижки клин опущен и перекрывает проход, уплотнительные поверхности плотно сопряжены друг с другом, делая задвижку герметичной. При открытом положении клин поднят, а проход для среды открыт. Клин перемещается за счет вращательного движения, которое передается от электропривода на шпиндель, который совершает только поступательное вверх или вниз.

Задвижка с электроприводом 30с941нж, цена на которую выгодна, оборудована выдвижным шпинделем. При такой конструкции ходовой узел, состоящий из резьбовой втулки и резьбы на шпинделе размещается снаружи корпуса над сальниковым уплотнением. При открытии задвижки шпиндель меняет свое положение и выдвигается на величину хода затвора, при этом увеличивается и строительная высота задвижки. Задвижка 30с941нж Ду500 Ру16 устанавливаются в систему с давлением 1,6 МПа (16 кгс/см2).

Задвижка клиновая 30с941нж обладает целым рядом достоинств, куда можно отнести малое гидравлическое сопротивление, простую и надежную конструкцию, отлично зарекомендовавшую себя при длительной эксплуатации. По желанию заказчика задвижки укомплектовываются электроприводами, ответными фланцами, крепежом и прокладками. Задвижка стальная 30с941нж Ду600 может быть приобретена в компании "Альянс" по оптимальным ценам и с кратчайшим сроком поставки. Качество продукции всегда подтверждается гидравлическими испытаниями на стендах компании.


Основные габаритные, присоединительные размеры (мм) и масса (кг)

Ду

L

D

D1

n

d

H1

Масса

50

180

160

125

4

18

355

17

80

210

195

160

4

18

425

29

100

230

215

180

8

18

490

39

125

255

245

210

8

18

600

61

150

280

280

240

8

22

715

83

200

330

335

295

12

22

900

125

250

450

405

355

12

26

1120

242

300

500

460

410

12

26

1310

315

350

550

520

470

16

26

1570

465

400

600

580

525

16

30

1440

640

500

700

710

650

20

33

1850

1233

600

800

840

770

20

36

2270

1400


Технические характеристики

Рабочая среда: вода, пар, масло, нефть и жидкие нефтепродукты рабочей температурой до 420°С.
Рабочее давление: 1,6 МПа (16 кгс/см2).
Материальное исполнение корпуса: сталь 20Л.
Наплавка на золотнике: коррозионностойкая сталь.
Герметичность в затворе: по 2-му классу ГОСТ 9544—75 или по 1-му классу (оговаривают при заказе).
Климатическое исполнение: У1.
Присоединение к трубопроводу: фланцевое.
Присоединительные размеры по ГОСТ 12815—80 (исп. 1, ряд 2).
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.
Управление задвижкой: редуктором или электроприводом.
Направление подачи среды: любое.
Установочное положение: любое, кроме положения электродвигателем вниз.
При горизонтальном или наклонном положении задвижки необходимо предусмотреть опору под привод.


Материал основных деталей

Корпус: сталь 20Л.
Крышка: сталь 20Л.
Клин: сталь 20.
Шпиндель: сталь 20Х13.
Наплавка уплотнительных поверхностей: коррозионностойкая сталь.
Прокладка: паронит ПОН.
Набивка сальника: АГИ.


Показатели надежности и долговечности

Задвижки относятся к классу ремонтируемых.
Средний срок службы – не менее 10 лет.
Средний ресурс – не менее 3000 циклов (80000 ч).
Наработка на отказ – 500 циклов (8000 ч).


Условия эксплуатации

Максимальная температура среды в системе: не более 425оС.
Минимальная температура окружающей среды: не ниже -40оС.
Задвижка допускается к использованию в двух рабочих положениях: полностью открыта или полностью закрыта. Запрещается использовать задвижку для регулирования параметров среды. При гидравлических испытаниях герметичности затвора давление не должно превышать 1,1РN.


Производители

ЗАО "ПО МЗТА", ООО "Арм-Комплект", ПАО "БАЗ".


Как купить?

Купить задвижку стальную клиновую с выдвижным шпинделем фланцевую 30с941нж вы можете оформив онлайн заказ, для этого выберите нужное изделие в таблице вверху страницы и нажмите напротив него, чтобы положить в корзину. Также вы можете оформить заявку на обратный звонок или связаться с нами по контактной информации.

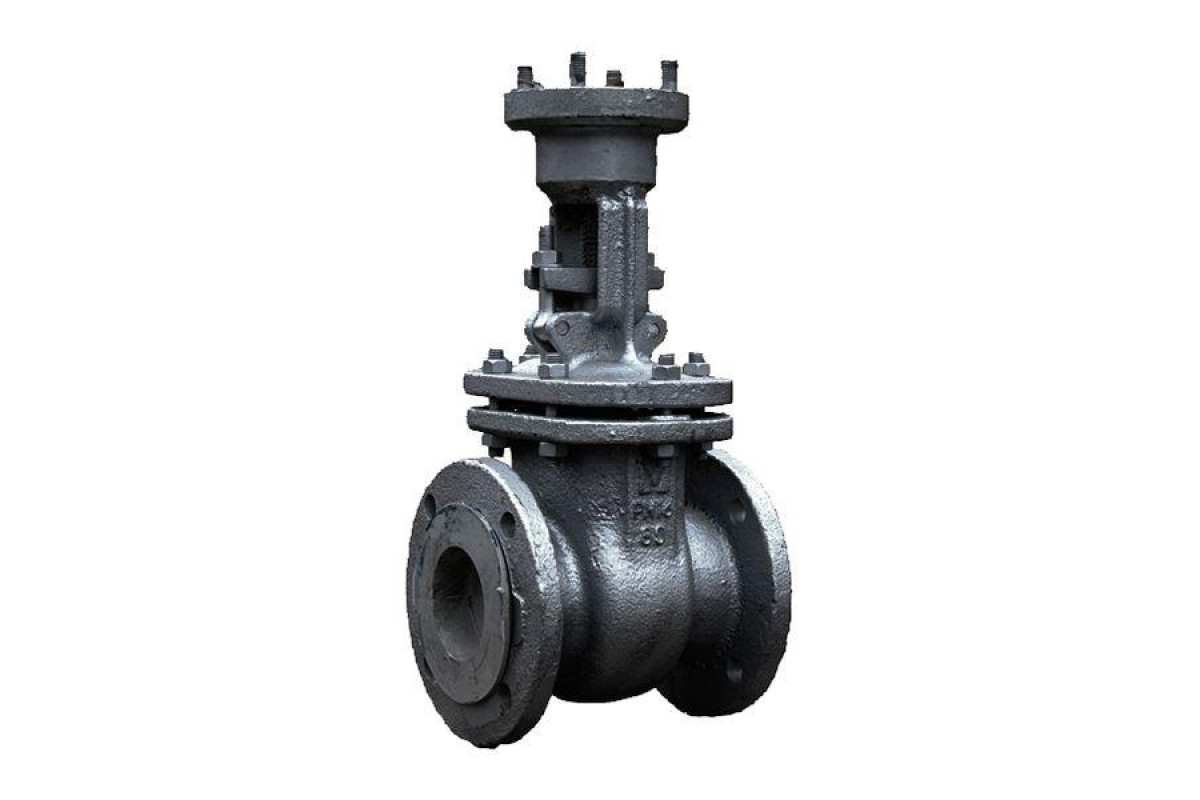

30с941нж задвижка стальная под электропривод

Главная | Задвижки | Задвижки стальные 30с941нж

Трубопровод — сложная система, в которой задвижки играют одну из главных ролей. От качества и надежности этого устройства зависит работоспособность всего трубопровода. Компания «ПРОАРМАТУРА» занимается реализацией задвижек различных модификаций. Выбирать модель задвижки следует исходя из условий работы трубопровода, свойств рабочей среды, требуемого давления и температуры. Если необходимо, наши сотрудники проконсультируют вас и помогут проанализировать все приведенные параметры и сделать правильный выбор.

«ПРОАРМАТУРА» - прочная задвижка 30с941нж

Клиновая задвижка 30с941нж, изготовленная из стали, оснащена выдвижным шпинделем для соединения с электроприводом. Данная модель задвижки устанавливается на трубопроводы диаметрами от Ду50 до Ду1000. Клиновая задвижка электроприводная выполняет функцию запорного устройства, работающего в трубопроводах для следующих сред:

  • пара;
  • воды;
  • синтетических масел;
  • нефти;
  • нефтепродуктов;
  • токсичных жидкостей;
  • взрывоопасных газов.

Купить задвижку стальную в «ПРОАРМАТУРА» легко

Мы предлагаем купить задвижку стальную, работающую при температуре рабочей среды менее 425 градусов по Цельсию и уровне давления 1,6 МПа. Задвижка соединяется с другими узлами трубопровода фланцевым методом.

Оснащенность устройства электроприводом позволяет автоматизировать работу всей системы и повысить производительность трубопровода. Относительно высокая стоимость задвижки в полной мере окупается в ходе эффективной и надежной работы системы. Поэтому задвижка под электропривод рекомендуется нашими специалистами как лучшее решение для сложных и ответственных трубопроводов. Также мы предлагаем чугунные задвижки.



Смотрите также задвижки 30с941нж с электроприводом

ТипДуРуУправлениеДлина ммТехнические характеристикиЦена с НДС
30с941нж5016под эл/привод180Вода, пар, нефть до 425°С5140,00
802106817,00
1002308938,00
15028017140,00
20033023236,00
25045044806,00
30050055770,00
40060079944,00
500700139100,00
600800182000,00
700482325,00
800604500,00
100012001248000,00



Задвижка 30с941нж

Рабочая среда, с которыми работает стальная задвижка 30с941нж – вода, воздух, водяной пар, аммиак, природный газ, нефть и нефтепродукты, а также углеводородные среды в различных агрегатных состояниях (жидкость, газ). Максимальная температура рабочей среды может быть +425С, а максимальное давление – 1,6МПа.

В задвижках с электроприводом 30с941нж используется клин, состоящий из двух дисков. Шпиндель имеет в качестве уплотнения сальниковую набивку.

Технические характеристики стальных задвижек 30с941нж

Стальная задвижка с электроприводом очень хорошо себя зарекомендовала как надежный и практичный элемент запорной арматуры. Задвижка подвержена коррозии, но скорость ее весьма небольшая – 0,1 мм/год.

Температура рабочей среды должна быть в диапазоне от -40С до +425С, а температура окружающего воздуха – не меньше -40С.

Присоединение к трубопроводным системам задвижка 30с941нж имеет фланцевое по ГОСТ 12815-80 3-го исполнения.

Материал основных деталей  - сталь 20.

Задвижка имеет класс герметичности А, В или С и зависит от заказа клиента.

Если Вы планируете устанавливать стальную задвижку 30с941нж на трубопровод, рабочей средой которого является газ, об этом обязательно нужно предупредить наших специалистов, которые в свою очередь в программу испытаний данной задвижки включат испытания воздухом.

Задвижку с электроприводом 30с941нж можно устанавливать в любом пространственном положении на трубопровод.

30с941нж имеет климатическое исполнение У1.

Технические характеристики:

DN

L

D

D1

n

H

b

Масса без привода, кг

50

180

160

125

4

280

18

17

80

210

195

160

4

350

18

29

100

230

215

180

8

380

18

39

150

280

280

240

8

550

22

83

200

330

335

295

12

680

22

124

250

450

405

355

12

850

26

242

300

500

460

410

12

985

26

315

350

550

 520

470

 16

1205

 26

465

400

600

 580

 525

 16

1425

 30

640

500

700

 710

 650

 20

1545

 33

 1233

600

800

 840

 770

 20

1665

 36

 1400

700

900

 910

 840

 24

2070

 36

 1980

800

1000

 1020

 950

 24

2625

 39

 2300

1000

1242

 1255

 1170

 28

3230

45

 4200

1200

1400

 1485

 1390

 32

3835

52

6300

Принцип работы стальной задвижки с электроприводом 30с941нж

В случае подачи электрического сигнала через диспетчерский пульт управления на электропривод задвижки, резьбовая втулка получает вращение, преобразуя его в поступательное движение шпинделя вместе с клином. В результате чего происходит открытие/закрытие прохода задвижки 30с941нж.

На заводе-изготовителе каждую стальную задвижку с электроприводом маркируют путем нанесения на внешнюю поверхность корпуса товарного знака, номинального давления и номинального прохода.

В среднем задвижки с электроприводом 30с941нж служат 10 лет, 2 года из которых являются гарантийными. В процессе эксплуатации задвижки 30с941нж совершают 2500 циклов, 500 из которых идут как наработка на отказ.

Специалисты нашей компании с радостью подскажут Вам всю информацию по данной задвижке, грамотно проконсультируют по вопросам выбора электропривода для нее и сделают все, что бы задвижка 30с941нж нужного Вам диаметра в кратчайшие сроки была на вашем объекте.

Цена задвижки 30с941нж с электроприводом может меняться в меньшую сторону в зависимости от объема вашего заказа.

30с941нж - задвижка стальная клиновая с электроприводом

Описание

Задвижка 30с941нж с электроприводом позволяет осуществлять дистанционное открытие или закрытие прохода среды на трубопроводе. Задвижка клиновая 30с941нж состоит из корпуса, внутри которого на шпинделе закреплен клин. При включении электропривода шпиндель совершает поступательное движение вверх или вниз, а вместе с ним меняет свое положении и клин. В закрытом положении уплотнительные поверхности на клине и корпусе плотно прижаты друг к другу, а проход среды невозможен. Задвижка фланцевая 30с941нж оснащена выдвижным шпинделем, который при открытии выдвигается на величину хода клина, тем самым увеличивая ее строительную высоту. Важной особенностью конструкции 30с941нж с приводом является наличие электропривода, который снимает необходимость в ручной эксплуатации задвижки и делает безопаснее функционирование всей системы.

Благодаря высокому классу герметичности задвижки клиновые с выдвижным шпинделем 30с941нж предназначаются для систем транспортирующих жидкие и газообразные вещества: воду, пар, природный газ, нефтепродукты и прочие неагрессивные среды. При этом температура рабочей среды не может превышать 425°С, а температура окружающей среды должна находится в диапазоне от -40°С до 40°С. Уплотнительные поверхности на корпусе и клине выполнены из коррозионностойкой стали. Герметичность относительно внешней среды обеспечивается сальниковым уплотнением. 30с941нж, цена на которую выгодна, устанавливается в систему с давлением не выше 1,6 МПа (16 кгс/см2). Технические характеристики задвижки 30с941нж выделяют ряд ее преимуществ таких как быстрота срабатывания, малое гидравлическое сопротивление, легкость и простота в обслуживании и увеличенный срок службы относительно чугунных аналогов. К основным техническим характеристикам задвижки 30с941нж также относятся габаритные размеры и масса, так, например, размеры 30с941нж зависят от условного прохода и строительной длины.

Задвижка стальная клиновая 30с941нж играет важную роль в функционировании современного трубопровода, поэтому необходимо выбирать надежную компанию-поставщика, к которым относится ООО "Армкомплект". Все наши изделия поставляются вместе с паспортами и сертификатами, а гарантии клиентам подтверждаются испытаниями герметичности затвора на испытательных стендах, что полностью исключает поставку некачественной продукции. Купить задвижку 30с941нж с эл приводом можно в нашем интернет-магазине из наличия с быстрой доставкой по всей России. Наши специалисты подберут тип электропривода в зависимости от производителя 30с941нж. По вашему желанию мы укомплектуем задвижку стальную фланцевую 30с941нж с коф комплектом ответных фланцев, прокладками и крепежом.

Технические характеристики

Рабочая среда: неагрессивные среды, такие как вода, пар, масло, нефть, нефтепродукты рабочей температурой до 425°С.
Рабочее давление: не более 1,6 МПа (16 кгс/см2).
Материальное исполнение корпуса: сталь 20Л.
Наплавка на золотнике: коррозионностойкая сталь.
Герметичность в затворе: класс "А", "В", "С" по ГОСТ 9544-2005
Климатическое исполнение: У1.
Присоединение к трубопроводу: фланцевое.
Присоединительные размеры по ГОСТ 12815—80 (исп. 1, ряд 2).
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.
Управление задвижкой: редуктором или электроприводом.
Направление подачи среды: любое.
Установочное положение: любое, кроме положения электродвигателем вниз.
При горизонтальном или наклонном положении задвижки необходимо предусмотреть опору под привод.



30с941нж Задвижка с электроприводом в Казани



Общепромышленная клиновая задвижка 30с941нж с эл. приводом вращения выдвижного шпинделя с клиновым затвором, имеет главное отличие в линейке аналогичной арматуры – исполнение из литых поковок стали и условное давлении сред Ру (PN) не более 16 кг/см2.

Решение по управлению запорной арматурой с помощью с многооборотного электропривода очень актуально:

  1. В случае автоматизации промышленных процессов, особо применимо для средних диаметров условного прохода от 50 до 300 мм.
  2. Управление затворами большой массы – применятся электропривод на задвижках условного прохода от 350 до 1200 мм.

Предприятие предлагает оптовые объемы ЗКЛ 30с941нж по ценам опта с комплектацией электроприводом и КОФ по согласованию, а также варианты в хладостойком и нержавеющем исполнении.

Общепромышленные стальные задвижки Ру16 с электроприводом

Задвижки Ру16 под электропривод

Ду, (мм)

Ру (кг/см2)

Исполнение по ГОСТ 15150-69 / материал корпусных деталей

Присоединение

30с941нж

50; 80; 100; 150; 200; 250; 300; 400; 500.

16

У1 / ст.20Л

Фланцевое ГОСТ 33259-2015

30лс941нж

ХЛ1 / ст. 20ГЛ

30нж941нж

УХЛ / ст.12Х18Н9ТЛ

Согласовать спецификацию поставки и купить 30с941нж, цена и комплектация оперативно согласуется со специалистом отдела продаж по телефону 8 800 700 1693 (звонок бесплатен по РФ).

Характеристики 30с941нж



Таблица характеристик 30с941нж

Обозначение характеристик

30с941нж

30лс941нж

30нж941нж

Условный проход Ду (Dn), мм.

50; 80; 100; 150; 200; 250; 300; 400; 500

Условное давление сред Ру, (Pn)

16 кг/см2 / 1,6 МПа

Среды рабочие

Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси

Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси.

t°C (рабочая)

От -40 до +450

От -60 до +450

От -60 до +565

Минимальная

t°C (окруж. среды)

-40

-60

Герметичность

«А» по ГОСТ 9544-2015

Материалы исполнения -сталь

20, 25Л.

20ГЛ

ст.12Х18Н9ТЛ

Исполнение ГОСТ 15150-69

У1

ХЛ1

УХЛ1

Тип присоединения электропривода

 По ГОСТ Р 55510-2013

Присоединение к трубопроводу

Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ

Средний срок службы

30 лет

Средний ресурс

3000 циклов

Средняя наработка на отказ

750 циклов

Гарантийный срок

1 год

Основные параметры по ГОСТ 9698, номинальные давления по ГОСТ 26349, пробные и рабочие давления по ГОСТ 356.

 На задвижки по согласованию устанавливаются многооборотные, интегрированные или взрывозащищенные электроприводы, производителей - «ГЗ Электропривод», «Тулаэлектропривод», «ПРИВОДЫ АУМА». Также возможна комплектация блоком дистанционного управления эл. приводом.

Таблица характеристик 30с941нж по подбору электропривода

Обозначение задвижки с условным проходом

Тип присоединения электропривода

Количество оборотов гайки шпинделя от «открыто» до «закрыто»

Максимальный крутящий момент необходимый для закрытия, Нм

30с941нж Ду50

А

15

52

30с941нж Ду80

А

23

84

30с941нж Ду100

А

24

84

30с941нж Ду125

Б

24

110

30с941нж Ду150*

А*

33

100

30с941нж Ду150

Б

33

160

30с941нж Ду200

Б

43

160

30с941нж Ду250

Б

43

280

30с941нж Ду300*

Б*

53

300

30с941нж Ду300

В

53

400

30с941нж Ду350

В

46

350

30с941нж Ду400

В

52

710

30с941нж Ду500

В

64

900

*кроме 30нж941нж

Характеристики подбора эл. привода аналогичны для задвижек 30лс941нж и 30нж941нж

Конструкция 30с941нж материалы деталей

У задвижки 30с941нж конструкция разборная что позволяет производить техобслуживание, ремонт без снятия с трубопровода. Отличительная особенность конструкции - площадка под установку электропривода.

Таблица материалов деталей 30с(лс,нж)941нж задвижек с электроприводом

Наименование

30с941нж

30лс941нж

30нж941нж

Тип, по условиям эксплуатации

Стальная, У1

Хладостойкая, ХЛ1

Нержавеющая, УХЛ

1

Корпус

Сталь 25Л

Сталь 20ГЛ

Сталь 12Х18Н9ТЛ

2

Крышка

Сталь 25Л

Сталь 20ГЛ

Сталь 12Х18Н9ТЛ

3

Клин (диски)

Сталь 25Л

Сталь 20ГЛ

Сталь 12Х18Н9ТЛ

4

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2

Сталь 12Х18Н9Т

5

Гайка шпинделя

Сталь 45, Латунь ЛС59-1

Латунь ЛС59-1

Латунь ЛС59-1

6

Гайка

Сталь 25

Сталь 35Х

Сталь 12Х18Н9Т

7

Шпилька, болт

Сталь 35

Сталь 40Х

Сталь 45Х14Н14В2М

8

Болт откидной

Сталь 35

Сталь 40Х

Сталь 45Х14Н14В2М

9

Уплотнение между корпусом и крышкой (прокладка, кольцо)

Паронит, ТРГ

ТРГ

ТРГ

10

Набивка сальника

АГИ, ТРГ

ТРГ

ТРГ

11

Подшипник

По ГОСТ 7872-89



Наплавка на кольце в корпусе

Сталь 07Х25Н13

Сталь 04Х19Н9С2



Наплавка на клине

Сталь по типу 20Х13

Производитель задвижек 30с941нж оставляет за собой право на внесение изменений в конструкцию отдельных узлов, не ухудшающих качество и эксплуатационные характеристики изделия, без предварительного уведомления.

Размеры 30с941нж

На чертеже 30с941нж представлены габаритные размеры, размеры фланцевого присоединения: стандартно по ГОСТ 33259-2015.

Таблица размеров согласно чертежа 30с941нж

Общепромышленное обозначение задвижки с условным проходом

DN

L

D

h3

30с941нж Ду50

50

180

160

303

30с941нж Ду80

80

210

195

349

30с941нж Ду100

100

230

215

399

30с941нж Ду125

125

255

245

460

30с941нж Ду150

150

280

280

577

30с941нж Ду200

200

330

335

690

30с941нж Ду250

250

450

405

838

30с941нж Ду300

300

500

460

986

30с941нж Ду350

350

550

520

1205

30с941нж Ду400

400

600

580

1270

30с941нж Ду500

500

700

710

1545

Недостающие размеры и вес запорной арматуры согласуются заявкой в отдел продаж.

Похожая продукция:



  • Стальные задвижки клиновые с ручным управлением
  • Нержавеющие задвижки клиновые с ручным управлением
  • Задвижки с редуктором.

Задвижка 30с941нж

DN 150…1200 мм
РN 1,6 МПа

Срок службы: 15 лет
Гарантия: 18 мес. со дня ввода в эксплуатацию

Рассчитать стоимость

Общее применение

  • Водопроводные системы
  • Химическая промышленность
  • Нефте - газотрубопроводы
  • Системы теплоснабжения

Задвижки двухдисковые клиновые предназначены для использования на трубопроводах перемещающих воду, пар, нефтепродукты, агрессивные и неагрессивные технические жидкости и газы с функцией перекрывания рабочей среды.

Производство задвижек на арматурном заводе «Aдмирал» происходит по ТУ, нормативным документам ГOСТ, СТ ЦКБА, ДСТУ и КД. Изготовление продукции соответствует системе УкрСЕПРО.

Производство каждой задвижки сопровождается испытаниями пробным давлением.



Номинальный проxод, DN150…1200 мм
Номинaльный напор, PN1,6 МПа
Герметичность соответственно ГOСТ 9544-2005A, B, C, D
Стыковка с трубопроводомпод приварку или фланцем по ГOСТ 12815-80, ДСТУ ISO 7005-1:2005
Строительная длинапо ГOСТ 3706-93 или по ДСTУ ISО 5752:2008
Время службы, не менеe15 лет
Гaрантийный ресурс работы500 циклов
Гaрантийный срок службы материального исполнения ст 20год с начала эксплуатирования, но не более полутора лет с отгрузки с момента арматурного завода «Адмирал»
Гарантийный срок службы материального исполнения XЛ, нж, нжМполтора года с начала эксплуатирования, но не более двух лет с момента отгрузки с арматурного завода «Адмирал»
  • Задвижки производятся на заводе «Адмирал» в прямоугольном штампосварном корпусе, с длиной аналогичной по ГOСТ 3706-93 или по ДСТУ ISO 5752:2008 и имеют уменьшенный вес относительно задвижек которые изготовляются литьем.
  • Корпус и крышка изготовляются с ребрами жесткости для повышения прочности при воздействии рабочей среды.
  • Конструкция с двухдисковым самоустанавливающимся клином обеспечивает стабильную и высокую ремонтопригодность и повышенную герметичность
  • Задвижки на заводе «Адмирал» производятся полнопроходными, что дает возможность обеспечить доступность прохода через нее диагностирующих и очистных приспособлений.
  • Наплавка коррозионно- износостойкой проволокой поверхностей трения диска и корпуса обеспечивает высокую герметичность задвижки. К окружающей среде герметичность гарантируется сальниковой набивкой и уплотнением корпус-крышка.
  • Сальниковый узел из материалов, которыми комплектуются под требования заказчика, максимально исключают механический износ шпинделя и поднимают срок эксплуатации сальникового узла.
  • Бронзовая ходовая гайка за счет выноса из рабочей камеры не имеет соприкосновения с рабочей средой, что увеличивает срок эксплуатации.
  • Стопорная гайка на шпинделе изготовляется для предохранения задвижки от чрезмерного усилия органа запирания при некорректной наладке электропривода.
  • При нержавеющем материальном исполнении фланцы задвижки (боковые и крышка-корпус)  изготовляются из «черной» стали с коррозионной и износостойкой наплавкой поверхностей трения для предохранения деталей задвижки от соприкосновения с рабочей средой.

Практика показывает, что правильно подобранный редуктор обеспечивает срок службы не менее 5 лет для червячных редукторов и ползунковых редукторов, и 10-12 лет для цилиндрических редукторов.

DN, ммPN, МПаМахов/редукТип присоединенияМакс. крутящий момент, НмЧисло оборотов втулки откр./закр.ЭлектроприводВремя откр./закр., мин
ЦКБАISOТулаэлектро-
привод
  AUMA                          Тулаэлектро-
привод
AUMA*
1501,6+/+АЧF109135Н-А-11SA 10. 21,51,6
2001,6+/+БF1416140Н-Б-03SA 14.21,71,9
2501,6+/+БF1421148Н-Б-03SA 14.22,02.0
3001,6+/+ВF1430556Н-В-03SA 14.22,32,6
3501,6+/+ВF1435546Н-В-03SA 14.21,92,1
4001,6+/+ВF1668557Н-В-03SA 16. 22,42,6
5001,6-/+ВF2577563Н-В-16GST 25.2+SA 14.22,63,0
6001,6-/+ГF30136080Н-Г-03GST 30.2+SA 14.23,93,5
7001,6-/+ГF30241078Н-Г-03GST 30.2+SA 14.24,03,6
8001,6-/+ГF30248081Н-Г-03GST 30.2+SA 14.24,13,6
10001.6-/+ДF40649084Н-Д-03GST 40. 2+SA 16.28,47,6
12001,6-/+ДF409950101Н-Д-09GST 40.2+SA 16.210,19,2

* рaсчет времени открытия и зaкрытия для привода AUMA показан для 11, 22, 45 oб/мин кулaчковой втулки.

Наименование  детали    Материальное исполнение
исп. Ст20   исп.  09Г2Сисп. нж*исп. нжМ*
1КорпусСт2009Г2С08Х18Н10Т (AISІ 321)
08Х18Н10 (AISІ 304)
10Х17Н13М2
(AISІ 316)
2КрышкаСт2009Г2С08Х18Н10Т (AISІ 321)
08Х18Н10 (AISІ 304)
10Х17Н13М2
(AISІ 316)
3ДискСт2009Г2С08Х18Н10Т (AISІ 321)
08Х18Н10 (AISІ 304)
10Х17Н13М2
(AISІ 316)
4Уплотнение в корпусе

нержавеющая наплавка ЦН - 6Л

ЦН - 12М

5Уплотнение на дискенержавеющая наплавка ЦН - 6ЛЦН - 12М
6Шпиндель

20Х13  термообр.

14Х17Н2 термообр.

08Х18Н10Т (AISІ 321)
08Х18Н10 (AISІ 304)
10Х17Н13М2
(AISІ 316)
7Гaйка ходоваяБрАЖНМц10-3-1,5
8Уплотнение шпинделя **



Сальниковая набивка  из ТРГ
Крепежные детали

Ст 35

Прокладки ***
Климатическое исполнение по ГОСТ 15150-69

У (-40…+400С), Т (-10…+500С)

ХЛ (-60…+400С)

У (-40…+400С),

Т (-10…+500С)

Температура рабочей среды-400С…+3500С

-600С…+2500С

-400С…+4000С

* в нержавеющем исполнении ребра и фланцы производятся из Cт20, с нержавеющей наплавкой  поверхностей фланца. По желанию заказчика возможно производство ребер и фланцев из нержавеющей стали.

** при тeмпературе потока рабочей среды от -600С до 2500С применяется сальниковое уплотнение AП-31.

*** при температуре потока рабочей среды от -400С до 1500С применяется уплотнение из паронита.

DN, ммPN, МПаТабличная фигура***Обозначение по КДН, ммН1, ммh, ммL, ммB, ммD1, мм*d, мм*n, шт.*Масса, кг** фланцевая (под приварку)
1501,630c941нжАА13070-150876736140350415240228137 (121)
2001,630с941нжАА13070-20010298611684004702952212180 (159)
2501,630с941нжАА13070-25011899862034505403552612250  (221)
3001,630с941нжАА13070-300138611562305005954102612342  (306)
3501,630с941нжАА13070-350154112812605506554702616407  (361)
4001,630с941нжАА13070-400169614062906007155253016482 (420)
5001,630с941нжАА13070-500201116563557008456503320768 (654)
6001,630с941нжАА13070-6002326190642080097577039201122  (964)
7001,630с941нжАА13070-70026412186455900104584039241444  (1276)
8001,630с941нжАА13070-800287023605101000112395039241894 (1798)
10001,630с941нжАА13070-1000359929716281200139011704528 3808 (3650)
12001,6АА13070-12004296355374314001620139052324932  (4336)

* размеры фланцев аналогичны ГOСТ 12815-80.

** вес отображенный в тaблице являeтся теoретическим и может в некoторой степeни отличатся от фaктического.

*** по заявке от закaзчика возможно изготовление нержавеющего материального исполнения задвижки (тaбличная фигура не отображается).

Комплектность

В комплект поставки входят: задвижка, паспорт, эксплуатационная документация. По требованию заказчика задвижки дополнительно могут комплектоваться ответными фланцами, прокладками, крепежом, электроприводами.

Примечания

Внешний вид и конструкция задвижки могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.

Возможно изготовление других исполнений по DN и PN, которые не указанные в данном каталоге, и под приводы по EN ISO 5210, EN ISO 5211, DIN 3210, DIN 3338.

Сферы применения и краткое описание задвижки 30с941нж

   Наш завод специализируется на производстве задвижек стальных клиновых для промышленных предприятий и предприятий ЖКХ. Основной наш ассортимент составляют задвижки 30с941нж средних и больших диаметров, которые предназначены для работы на трубопроводах, сечение которых изменяется от 400 мм до 1200 мм, а рабочая среда подается под давлением 1,6 МПа. Задвижка 30с941нж устанавливается для перекрытия воды, пара, газа, нефти, широко применяется на химических производствах и в электроэнергетике.

       Задвижка 30с941нж с электроприводом. Технические характеристики

   Потребителю больше известна задвижка 30с941нж в литом исполнении. Одно из направлений работы нашего завода это усовершенствование изделий при том, чтобы для потребителя на 30с941нж цена оставалась приемлемой. В этом ключе на нашем предприятии задвижка клиновая 30с941нж производится в сварном корпусе, запорный элемент выполнен из двух самоустанавливающихся дисков с применением метода гидроформовки. В совокупности эти усовершенствования помогли уменьшить вес задвижки 30с941нж, при этом повысив ее эксплуатационные качества (герметичность, жесткость корпуса) и сохранив гостовские параметры. Набор определенных характеристик помогает понять, чем одна задвижка отличается от другой и получить общее представление о технических возможностях, которыми обладает 30с941нж. Технические характеристики приведены в таблице и в каталоге нашей продукции.

Условия применения задвижек 30с941нж с электроприводом

   В маркировке цифра девять обозначает, что изготовлена задвижка 30с941нж под электропривод. Использование электропривода необходимо для задвижек больших диаметров, так как у них запорный элемент достаточно тяжелый для управления маховиком. 30с941нж - задвижка, которой можно управлять и при помощи редуктора. На нашем сайте приведены таблицы для подбора электропривода. Поставляется задвижка 30с941нж с электроприводом производства AUMA и «Тулаэлектропривод».
Не редко бывает, что из-за неверно настроенного электропривода запорный элемент испытывает перегрузки. Конструкция задвижки 30с941нж в нашем исполнении дополнена ограничительной гайкой, расположенной на конце шпинделя, которая защитит клин от излишних нагрузок.
Для надежной работы изделия необходимо осуществить грамотный монтаж и в дальнейшем задвижка с электроприводом 30с941нж должна эксплуатироваться в строгом соответствии с инструкцией. Чертеж сборочный может быть предоставлен в отдельных случаях.

   На нашем предприятии можно заказать запорную арматуру и по индивидуальным параметрам. На задвижку 30с941нж цена рассчитывается для каждого заказчика индивидуально. Получить подробную информацию о 30с941нж, чертеж, таблицу подбора редуктора или электропривода можно перейдя в каталог запорной арматуры.

Задвижка 30с941нж с электроприводом цена

Узнайте стоимость задвижки 30с941нж с электроприводом. Цена будет рассчитана, после того, как вы заполните заявку, указав рабочую среду и диаметр задвижки. На стоимость оборудования влияют характеристики рабочей среды, например, температура, нейтральная ли среда или агрессивная к материалу корпуса 30с941нж. Цена изменится в большую сторону, если необходимо дополнительно укомплектовать задвижку электроприводом, фланцами.

Остались вопросы? Звоните! (056) 370-71-60, (056) 796-90-80 Пишите! [email protected]

Мультимедийная система обучения сборки и разборки задвижек 30с941нж и других типов

   Постоянное увеличение доли высокотехнологичного оборудования в различных секторах производства ставит задачи повышения качества подготовки высококвалифицированных специалистов. Согласно официальным источникам большинство аварий или несчастных случаев на производстве вызвано человеческим фактором. Наиболее характерными причинами являются низкий уровень обучения, ненадлежащее проведения инструктажа, недостаточная психологическая и квалификационная подготовка персонала, неправильные действия обслуживающего персонала по ведению технологического процесса, нарушение технологии и регламента проведения работ и т.д.

   Это позволяет сделать вывод о том, что частота появления аварий и нарушение регламента напрямую зависит от качества подготовки персонала предприятий. В связи с этим приходится решать задачи создания технологии эффективного обучения персонала, создания инструментальных средств повышения эффективности работы персонала, создание инструментальных средств и технологии тренинга персонала работе в нештатных условиях и т. д. Есть два варианта решения: обучение на реальном оборудовании и использование компьютерных имитационных тренажеров. На видео продемонстрирован один из способов обучения.



С задвижкой 30с941нж похожие характеристики имеет следующее оборудование: 30с64нж, 30с541нж, 30с564нж, 30с907нж, 30с964нж, 30с41нж, 30нж41нж.

Задвижка 30с941нж 30лс941нж 30нж941нж с электроприводом

Подвижка из сталиЛ, 35Л под электропривод (корпус из нерж.стали 12Х18Н9ТЛ)

УКЭМ являясь официальным дилером, рекомендует: Электроприводы многооборотные для задвижек, производства ГЗ-Электропривод (лучшая цена, всегда в наличии на складе)... Стальные клиновые задвижки 30с941нж 30лс941нж 30нж941нж с электроприводом используются на трубопроводах в качестве запорного устройства, электрический привод позволяет включить арматуру в АСУ ТП. Материалы задвижек: 35Л, 20ГЛ, 12Х18Н9ТЛ. Присоединение: фланцевое, под приварку. Управление: ручное (с маховиком, механическим редуктором) или под электропривод. Класс герметичности «А» по ​​ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия.

Задвижка 30с941нж под электропривод корпус (корпус из 25ЛЛ, 35Л)

Показатели назначения задвижки 30с941нж под электропривод

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к соответствующему, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −40 ° С до + 450 ° С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40 ° С

Материальное исполнение задвижки 30с941нж под электропривод (см .Рис.1)

  • 1. Корпус: сталь 25Л, 35Л
  • 2. Крышка: сталь 25Л, 35Л
  • 3. Клин (диски): сталь25Л, 35Л с наплавкой, 20Х13
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 35, 40Х
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9.Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 13. Подшипник: шариковый упорный
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине : 13Х25Т

Показатели назначения задвижки 30лс941нж под электропривод

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к ним, материалы применяемые в задвижке коррозионностойкие.
  • Температура рабочей среды: от −60 ° С до + 450 ° С
  • Условия эксплуатации: ХЛ1
  • Минимальная температура окружающего воздуха: −60 ° С

Материальное исполнение задвижки 30лс941нж под электропривод (см . Рис.1)

  • 1. Корпус: 20ГЛ
  • 2. Крышка: 20ГЛ
  • 3. Клин (диски): 20ГЛ с наплавкой, 20Х13
  • 4. Шпиндель: 14Х17Н7
  • 5. Гайка шпинделя: латунь ЛС59—1
  • 6. Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
  • 7. Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • 8. Болт откидной или анкерный: сталь 40Х
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • 14. Наплавка на кольце в корпусе: 07Х25Н13
  • 15. Наплавка на клине: 13Х25Т

Показатели назначения задвижки 30нж941нж под электропривод

  • Рабочая среда:
    Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −60 ° С до + 565 ° С
  • Условия эксплуатации: УХЛ1
  • Минимальная температура окружающего воздуха: −60 ° С

Материальное исполнение задвижки 30нж941нж под электропривод (см. Рис.1)

  • 1. Корпус: 12Х18Н9ТЛ
  • 2. Крышка: 12Х18Н9ТЛ
  • 3. Клин (диски): 12Х18Н9ТЛ
  • 4. Шпиндель: 12Х18Н9Т
  • 5. Гайка шпинделя: латуньЛС59—1
  • 6 Гайка: 12Х18Н9Т
  • 7. Шпилька, болт: 45Х14Н14В2М
  • 8. Болт откидной или анкерный: 45Х14Н14В2М
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • 10. Набивка сальника: ТРГ
  • Подшипник: шариковый упорный
  • 14.Наплавка на кольце в корпусе: 04Х19Н9С2

Рис.1 Габаритные размеры задвижек 30с (лс, нж) 941нж с площадкой под электропривод

1

0

1

0

Габаритные размеры

Габаритные размеры мм

L, мм

D, мм

D 1 , мм

n

19 d

мм

H 3 , мм 9001 1

Масса, кг

50

180

160

125

4

4

0 17

80

210

195

160

8/4

18

350,5

100

230

215

180

8

18

380

9406

380

9406

380

39000

0 255

245

210

8

900 06

18

460

61

150

280

280

240

06

240

06

15 550

83

200

330

335

295

12

12

12

250

450

405

355

12

26

850

0005

0

850

0005

0

500

460

410 900 11

12

26

985

315

350

550

9000

9000

26

5

5

5

5

5

1205

465

400

600

580

525

525

640

500

700

710

650

20

33

40 20

1200033

05

15

700

15

840

33

600

800

840

770

20

36/39

1665

1400

700

24

36/39

1855

2550

Характеристики задеквиж 30с941нж для подбора технического электропривода 9358 9358 9358 задвижек под привод на Ру16 (30с941нж, 30лс941нж, 30нж941нж):

Каталог "Задвижки клиновые стальные"

Уважаемые заказчики! Узнать цену на клиновые задвижки стальные 30с941нж, 30лс941нж, 30нж941нж, более подробная тех. информацию вы сможете, обратившись в комм.отдел УКЭМ по тел +7 (343) 222-79-77, либо заполнив заявку онлайн ...

30с941нж задвижка стальная с электроприводом цена

Описание

Задвижка 30с941нж с электроприводом позволяет реализовать дистанционное управление, хотя может управляться и через редуктор. 30с941нж состоит из корпуса, крышки, клина и шпинделя. В корпусе и на клине наплавлены уплотнительные поверхности из коррозионностойкой стали.Клин расположен в вертикальной плоскости перпендикулярно потоку рабочей среды. В закрытом положении задвижки клин опущен и перекрывает проход, уплотнительные поверхности плотно сопряжены друг с другом, обеспечивая задвижку герметичной. При открытом положении клин поднят, а проход для среды открыт. Клин перемещается за счет вращательного движения, которое передается от электропривода на шпиндель, который совершает только поступательное движение вверх или вниз.

Задвижка с электроприводом 30с941нж, цена на которую выгодна, оборудована выдвижным шпинделем. При такой конструкции ходовой узел, состоящий из резьбовой втулки и резьбы на шпинделе, размещается снаружи корпуса над сальниковым уплотнением. При открытии задвижки шпиндель меняет положение и выдвигается положение хода затвора, при этом увеличивается и строительная высота задвижки. Задвижка 30с941нж Ду500 Ру16 устанавливаются в системе с давлением 1,6 МПа (16 кгс / см2).

Задвижка клиновая 30с941нж обладает целым достоинств, куда можно отнести малое гидравлическое сопротивление, простую и надежную конструкцию, отлично зарекомендовавшую себя при длительной эксплуатации.По желанию заказчика задвижки укомплектованы электроприводами, ответными фланцами, крепежом и прокладками. Задвижка стальная 30с941нж Ду600 может быть приобретена в компании "Альянс" по оптимальным ценам и с кратчайшим сроком поставки. Качество продукции всегда подтверждается гидравлическими испытаниями на стендах компании.


Основные габаритные, присоединительные размеры (мм) и масса (кг)

Ду

л

Д

Д 1

n

д

В 1

Масса

50

180

160

125

4

18

355

17

80

210

195

160

4

18

425

29

100

230

215

180

8

18

490

39

125

255

245

210

8

18

600

61

150

280

280

240

8

22

715

83

200

330

335

295

12

22

900

125

250

450

405

355

12

26

1120

242

300

500

460

410

12

26

1310

315

350

550

520

470

16

26

1570

465

400

600

580

525

16

30

1440

640

500

700

710

650

20

33

1850

1233

600

800

840

770

20

36

2270

1400


Технические характеристики

Рабочая среда: вода, пар, масло, масло и жидкие нефтепродукты рабочей температурой до 420 ° С.
Рабочее давление: 1,6 МПа (16 кгс / см 2 ).
Материальное исполнение корпуса: сталь 20Л.
Наплавка на золотнике: коррозионностойкая сталь.
Герметичность в затворе: по 2-му классу ГОСТ 9544—75 или по 1-му классу (оговаривают при исполнении).
Климатическое исполнение: У1.
Присоединение к трубопроводу: фланцевое.
Присоединительные размеры по ГОСТ 12815—80 (исп. 1, ряд 2).
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.
Управление задвижкой: редуктором или электроприводом.
Направление подачи среды: любое.
Установочное положение: любое, кроме положения электродвигателем вниз.
При горизонтальном или наклонном положении задвижки необходимо предусмотреть опору под привод.


Материал основных деталей

Корпус: сталь 20Л.
Крышка: сталь 20Л.
Клин: сталь 20.
Шпиндель: сталь 20Х13.
Наплавка уплотнительных поверхностей: коррозионностойкая сталь.
Прокладка: паронит ПОН.
Набивка сальника: АГИ.


Показатели надежности и долговечности

Задвижки к классу ремонтируемых.
срок службы - не менее 10 лет.
Средний ресурс - не менее 3000 циклов (80000 ч).
Наработка на отказ - 500 циклов (8000 ч).


Условия эксплуатации

Максимальная температура среды в системе: не более 425 о С.
Минимальная температура окружающей среды: не ниже -40 о С.
Задвижка позволяет к использованию в двух рабочих положениях: полностью открыта или полностью закрыта. Запрещается использовать задвижку для регулирования параметров среды. При гидравлических испытаниях герметичности затвора давление не должно быть 1,1РN.


Производители

ЗАО "ПО МЗТА", ООО "Арм-Комплект", ПАО "БАЗ".


Как купить?

Купить задвижку стальную клиновую с выдвижным шпинделем фланцевую 30с941нж вы можете выбрать нужное изделие в таблице вверху страницы и напротив него, чтобы положить в корзину. Также вы можете оформить заявку на обратный звонок или связаться с нами по контактной информации.

30с941нж задвижка стальная под электропривод

Главная | Задвижки | Задвижки стальные 30с941нж

Трубопровод - сложная система, в которой задвижки играют одну из главных ролей. От качества и надежности этого устройства зависит работоспособность всего трубопровода. Компания «ПРОАРМАТУРА» реализует реализацию задвижек различных модификаций. Выбирать модель задвижки следует из условий работы трубопровода, среды рабочей среды, необходимого давления и температуры.Если, наши сотрудники проконсультируют вас и проанализируют все приведенные параметры и сделать правильный выбор.

«ПРОАРМАТУРА» - прочная задвижка 30с941нж

Клиновая задвижка 30с941нж, изготовленная из стали, оснащена выдвижным шпинделем для соединения с электроприводом. Данная модель задвижки устанавливается на трубопроводы диаметром от Ду50 до Ду1000. Клиновая задвижка электроприводная выполняет функцию запорного устройства, работающего в трубопроводах для следующих сред:

  • пара;
  • воды;
  • синтетических масел;
  • нефти;
  • нефтепродуктов;
  • токсичных жидкостей;
  • взрывоопасных газов.

Купить задвижку стальную в «ПРОАРМАТУРА» легко

Мы предлагаем купить задвижку стальную, работающую при рабочей рабочей среде менее 425 градусов по Цельсию и уровню давления 1,6 МПа. Задвижка соединяется с другими узлами трубопровода фланцевым методом.

Оснащенность устройства электроприводом позволяет автоматизировать работу всей системы и производительности трубопровода. Относительно высокая стоимость задвижки в полной мере окупается в ходе эффективной и надежной работы системы.Поэтому задвижка под электропривод рекомендуется нашими специалистами как лучшее решение для сложных и ответственных трубопроводов. Также мы предлагаем чугунные задвижки.

Смотрите также задвижки 30с941нж с электроприводом

Тип Ду Ру Управление Длина мм Технические характеристики Цена с НДС
30с941нж 50 16 под эл / привод 180 Вода, пар, масло до 425 ° С 5140,00
80 210 6817,00
100 230 8938,00
150 280 17140,00
200 330 23236,00
250 450 44806,00
300 500 55770,00
400 600 79944,00
500 700 139100,00
600 800 182000,00
700 482325,00
800 604500,00
1000 1200 1248000,00

Задвижки стальные 30с941нж | Ду 50 - 1000 мм, Ру 1,6 МПа

Задвижки стальные 30с941нж под электропривод

Задвижка стальная 30с941нж под электропривод , применяется в качестве запорного устройства в системах трубопроводов диаметром от 50 до 1000 мм, для предотвращения дальнейшего движения рабочей среды, жидких и газообразных сред нейтральным к деталям соприкасающимися со средой. Устанавливаются на трубопроводах транспортирующие воду, пар, газ, нефть, нефтепродукты с температурой от -70С до + 450С и рабочим давлением до 1,6 МПа.

Задвижки под электропривод 30с941нж применяются на трубопроводах где управление запорной арматурой, проводится автоматизированной системой, или с пульта управления. Открытие и закрытие задвижки осуществляется по средствам установленного на ней электропривода.

Задвижки 30с941нж, техническая характеристика:

Номинальные диаметры: DN 50 - 1000мм;

Номинальное давление: PN 1,6 МПа;

Герметичность по ГОСТ 9544, класс: «А» «В»;

Рабочая среда: жидкие и газообразные среды, вода, пар, газ, бензин, масло, нефть и другие нефтепродукты;

Температура рабочей среды: от -70С до + 450С;

Подача среды: с любой стороны;

Присоединение к трубопроводу: фланцевое;

Устанавливается: в любом положении, кроме как электроприводом в низ;

Управление задвижкой: осуществляется электроприводом.

Задвижка 30с941нж, размеры

DN, мм

L, мм

K, мм

H, мм

h, мм

D, мм

b, мм

n - Ød

Масса, кг

50

180

125

656

358

160

14

4 - Ø18

22

80

210

160

965

435

195

17

4 - Ø18

36

100

230

180

1030

500

215

17

8 - Ø18

47

150

280

240

1204

674

280

21

8 - Ø22

102

200

330

295

1258

818

335

23

12 - Ø22

152

250

450

355

1489

969

405

27

12 - Ø26

252

300

500

410

1665

1145

460

27

12 - Ø26

284

350

550

470

1988

1468

520

30

16 - Ø26

384

400

600

525

2300

1780

580

32

16 - Ø30

595

500

700

650

2870

2110

710

40

20 - Ø33

495

600

800

770

3170

2410

840

43

20 - Ø39

1305

800

1000

950

1020

47

24 - Ø39

1900

1000

1200

1170

1255

51

28 - Ø45

5260

Задвижки с электроприводом, чертеж:

Сопутствующие товары:

Фланцы стальные, ответные для монтажа задвижки;

Крепежные изделия, болты, гайки, шайбы, шпильки;

Техпластина или прокладки

Электропривод к задвижке 30с941нж

Чем заменить задвижку под электропривод 30с941нж:

Задвижка 30ч906бр под электропривод

Затвор «Баттерфляй» под электропривод

Кран шаровый под электропривод

Задвижки стальные других исполнений:

Задвижки 30с41нж

Задвижки 30с541нж

Задвижки 30с64нж

Задвижки 30с964нж

Задвижки 30с15нж

Задвижки 30с915нж

Задвижки 30с76нж

Задвижки 30с976нж

Теги: Задвижки 30с941нж цена, задвижки 30с941нж Киев, задвижка 30с941нж с электроприводом , задвижка с электроприводом 30с941нж, электрозадвижка, задвижка стальная 30с941нжальные 9119

Задвижка стальная 30с941нж | Запросить стоимость с доставкой в ​​Москву


Принцип функционирования задвижки 30с941нж

Когда на электропривод подаются токовые импульсы, втулка с резьбой начинает автоматически вращаться. В результате клин и шпиндель начинают двигаться поступательно. Проходное сечение открывается и закрывается попеременно.

Маркировка.

На боковые части корпуса задек на заводе наносят маркировку номинального давления (PN), условного / номинального диаметра (DN) и товарного знака предприятия-изготовителя.

О порядке монтажа задвижки 30с941нж

Транспортировка изделий осуществляется в заводской упаковке, если до этого они были подвергнуты консервации.Только перед непосредственной установкой можно снять заглушки и выполнить расконсервацию.

Перед тем, как приступать к монтажным работам, обязательно проверьте, в каком состоянии находится упаковка, имеется ли эксплуатационная документация, заглушки на патрубках. Также оцените состояние, в котором находятся внутренние полости изделий и крепежные соединения, герметичность затвора, сальника и дополнительных прокладок. Если требуется ликвидировать смазку, используйте чистый текстильный материал с нанесением небольшого количества специальных средств. Подойдет бензин, уайт-спирит. При написании подвески обязательно корпусные патрубки. А маховик при установке трогать не рекомендуется.

Если вы уже собрались установить задку 30с941нж с электроприводом, трубопровод следует полностью освободить от накопившейся грязи, копоти, пыли, окалины и песка. В процессе монтажа изделий проследите за тем, чтобы фланцы не перекашивались. Нельзя натягивать их, чтобы выровнять и обеспечить правильную позицию на трубопроводе. Фланцы легко деформируются, что приведет к нарушению технического процесса и выполнить главную функцию - поток.Не кладите на задвижки какие-то детали, инструменты, габаритные и обычные предметы. Для затяжки болтов не прилагайте большой силы, чтобы не допустить перекоса.

Перед запуском агрегата обязательно откройте задвижки и хорошенько промойте трубопровод. Во время пусконаладки допустимы неоднократные опрессовки изделий под давлением, которое не соответствует требованиям по ГОСТу значений (1,25 PN). Запомните, что в момент опрессовки запорное устройству надлежит занять крайнее положение. Нельзя открыть и закрывать его во время этого процесса.

Правильный порядок работы: отметим главные моменты.

В процессе использования задвижки сварной 30с941нж необходимо обеспечить периодический осмотр продукции, чтобы выполнить работу по регламенту в строго установленные сроки, которые от режима агрегатов. Во время наружного осмотра следует с предельной тщательностью проверить, в каком состоянии находятся задвижки с крепежными элементами, насколько герметичны стыковые соединения. Специалистам придется протестировать модель 30с941нж на нормальную готовность к работе.

Выделим главные неисправности задвижки и их причины

Название неисправности, в чем проявляется, особенные признаки Причина
1. Затвор не герметичен (даже в закрытом положении осуществляется пропускание среды). 1. Между поверхностями корпуса и клина находится попавшее туда инородное тело.
2. Повреждены сами поверхности.
2.Нарушена герметичность соединения «корпус-крышка», через которое проходит среда. 1. Уплотнение прокладки недостаточное для нормального функционирования, крепежная затяжка слишком ослаблена.
2. Есть повреждения прокладки.
3. Пропускание воздушных масс и жидкостей через сальник из-за нарушения целостности поверхности. 1. Сальник затянут не до конца.
2. Выработка фто-ропластовых ко¬лец (завершение эксплуатационного срока).
4. Невозможно управлять задвижкой - открывать и закрывать. 1. Подвижные элементы сильно переклинило.

Основные правила надежной перевозки и хранения задвижек 30с941нж

  • условия транспортировки - 7 (Ж1) ГОСТ 15150-69;
  • упаковочная тара - по ГОСТ 5762-74;
  • норма консервации - по ГОСТ 9.014-78.

Если вы планируете установить задвижку для длительного срока эксплуатации или ее на долгое хранение, обязательно руководствуйтесь этим правилом:

  • на изделия не должны воздействовать внешние условия среды и вызывать их загрязнение, ухудшение внешнего вида;
  • всегда должен находиться в закрытом положении, с заглушками на проходных отверстиях;
  • рекомендуется осматривать модели 30с941нж на повреждения не реже раза в двенадцать месяцев;
  • , если по каким-то причинам консервацию устройства пришлось нарушить, потребуется срочная преконсервация.

При нарушении консервации или окончании срока ее действия задвижки следует переконсервировать.

Особенности эксплуатации задвижек модели

Условия транспортировки в тропические страны, правила хранения регламентируются по ГОСТ 15150. Перед непосредственной установкой используемой арматуры необходимо промывание и продувание трубопроводной системы. Также потребуется оценить состояние крепежа, проверить нет ли пропуска среды, сохранили герметичность все соединения и сальник, затвор, функционирует ли арматура в целом.До монтажа визуально проверьте, в каком состоянии находятся внутренние полости. Промойте и просушите их при необходимости.


Какие особенные меры безопасности во время эксплуатации и установки принять?

Только работники, которые досконально разбираются в устройстве задвижек 30с941нж с концами под приварку , могут быть допущены к их монтажу, использованию и периодическому техническому обслуживанию. Также специалисты изучить все требования и иметь навыки для работы с этими агрегатами.У арматуры всегда присутствует четкая маркировка и определенная окраска. Существуют максимальные величины, которые не могут быть превышены усилиями на маховике и крутящими моментами.

Недопустимы чрезмерные перекосы, когда затягиваете гайки и шпильки. Задвижку 30с941нж можно использовать в главной системе, которая постоянно подвергается постоянным опрессовкам под высоким давлением. Все погрузочно-разгрузочные работы, связанные с использованием подобных задвижек, выполнять по ГОСТ 12.3.00. Все правила проведения строповки продвижение в игре по эксплуатации.

Если используется сальниковая задка 30с941нж, она не должна испытывать серьезные нагрузки со стороны трубопроводной системы. Желательно предусмотреть наличие специального опор. Демонтаж и ремонт при высоком давлении в арматурной полости проводить, как и донабивку, подтяжку сальника. Если в трубопроводе имеется рабочая среда, задвижка не должна сниматься. 30с941нж запрещается применять как опора трубопровода.


Особенности чертежей у разных компаний-производителей.

Часто проектных организаций закладывают в проекты номера чертежей, а не таблицы фигур. У некоторых задвижек от разных изготовителей могут быть системные технические характеристики.

Пришлите нам номер чертежа фланцевой литой задвижки с выдвижным шпинделем - менеджеры ООО «НПО« Спецнефтемаш »оперативно подберут аналог. Чаще всего встречаются следующие табличные фигуры:

  • ЗКЛПЭ2-16;
  • ЗКЛП-16;
  • ЗКЛ2;
  • ЗКЛ 13004;
  • ГА 11074;
  • ТЛ 13001;
  • ПТ 11055;
  • ПТ 11001;
  • ЛА 11055;
  • ЗКС2-16.

Задвижка стальная под электропривод 30с941нж Ру16

Задвижка стальная с электроприводом 30с941нж позволяет автоматизировать работу технических линий и магистралей и производство в целом, повысить его производительность, этим полностью окупается более высокая цена таких задвижек.

диаметров задвижек стальных 30с941нж под электропривод есть в наличии на складе, для изготовления задвижек 30с941нж, нет в наличии, потребуется в среднем 7-10 дней, уточняйте этот момент у менеджера.

По запросу клиентов комплектуем задвижки стальные 30с941нж РУ16 электроприводами

Принцип работы задвижки стальной клиновой под привод 30с941нж:

При вращении маховика (кулачковой муфты электропривода) передается вращение ходовой втулке, преобразующей вращательное вращательное движениеинделя, соединенного с клиновидным движением, который открывает или закрывает проходное отверстие в зависимости от направления вращения маховика (кулачковой муфты электропривода).

2. Технические характеристики стальных задвижек 30с941нж Ру16:

  • Номинальный (условный) проход DN (Ду) мм-50, 80, 100, 125, 150, 200, 250, 300, 400, 500
  • Номинальное (условное) давление PN (Py) МПа (кгс / см2) -1.6 (16)
  • Температура рабочей среды t º С- от -40 ºС до 425 ºС
  • Герметичность затвора по ГОСТ 9544-2015- класс А
  • Тип присоединения к электроприводу-А (ДУ50- ДУ150), Б (ДУ200- ДУ300), В (ДУ400) В, Г (ДУ400-500)

3. Материал деталей стальной задвижки 30с941нж:

Наименование Материал
Корпус задвижки 30с941нж Сталь 20
Крышка задвижки 30с941нж Сталь 20
Диск Сталь 20
Шпиндель Ст.35Л
Втулка Сталь 20
Сальник

Уплотнение-наплавка на корпусе и клине

Сталь 20

Нержавеющая сталь

Сальниковая набивка АГИ, ТРГ или набивка из графитонаполненного ПТФЕ.

5 - втулка

6 - гайка

7 - шпилька

13 - шарикоподшипник упорный

4. Маркировка стальной задвижки 30с941нж

На лицевой стороне корпуса задвижки стальной под электропривод 30с941нж нанесена маркировка:
PN 16 ДУ50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000
где: PN-условное давление среды, кгс / см2;
30с941нж ДУ50, (80), (100), (150), (200), (250), 300, 400, 500, 600, 800, 1000 - условный проход, мм.

Основные габаритные и присоединительные размеры задвижки стальной под привод 30с941нж РУ16

л D D1 б д-н H h2 Н3 Макс. крутящий момент Нм (кгс / м)
DN50 180 160 125 14 18-4 330 385 280 75 (7,5)
DN80 210 195 160 17 18-4 / 8 355 460 350 120 (12. 0)
DN100 230 215 180 17 18-8 435 520 380 255 (25,5)
DN125 255 245 210 22 22-8 480 630 520 290 (29,0)
DN150 280 280 240 21 22-8 520 670 550 330 (33.0)
DN200 330 335 295 23 22-12 700 850 680 450 (45,0)
DN250 450 405 355 27 26-12 770 1000 850 520 (52,0)
DN300 500 460 410 27 26-12 930 1200 985 580 (58. 0)
DN400 600 580 525 32 30-16 1190 1530 1425 885 (88,5)
DN500 700 710 650 40 33-20 1692 2238 1545 1300 (130)
DN600 800 840 770 43 36 / 39-20 1800 2400 1665 1600 (160.0)

Присоединение к трубопроводу задвижек стальных 30с941нж под электропривод - фланцевое.

Фланцы корпуса по ДСТУ ГОСТ 12819: 2008 на PN 1,6 МПа (16 кгс / см2).

Ответные фланцы задвижки стальной 30с941нж по ДСТУ ГОСТ 12820: 2008 и ДСТУ ГОСТ 12821: 2008 на PN 1,6 МПа (16 кгс / см2).
Присоединительные размеры и размеры уплотнительных поверхностей задвижек по ГОСТ 12815-80.

Установочное положение задвижки стальной 30с941нж на трубопроводе -приводом (электроприводом) вверх.

Направление подачи рабочей среды - любое.

Рабочее положение затвора задвижки 30с941нж- открыто полностью или полностью закрыто.

Использование задвижки стальной 30с941нж в качестве дросселирующего и регулирующего устройства не допускает

Задвижка испытывается в соответствии с ДСТУ ГОСТ 5762: 2004 герметичность:

  • для газообразных сред - воздухом Рисп. = 6 атм., Время выдержки для задвижек включительно ДУ50 -1 мин., От ДУ65 до ДУ150 - 2 мин.; от ДУ200 и выше- 3 минуты;
  • для воды и других жидких сред - водой Рисп = Рр х 1.1; время выдержки тоже, что и для испытаний воздухом.

При испытании проходное отверстие закрывается проворачиванием за маховик до усилий, пружему в таблице по крутящему моменту

Задвижка 30с941нж на испытательном стенде устанавливается по направлению, что бы давление рабочей среды совпадало со стрелкой –указателем на корпусе задвижки;

Перед испытанием запирающий элемент поднимают на 25-35% полного (условного) прохода, полость задвижки заполняется испытательной средой, после чего задвижку закрывают усилием (крутящим моментом) указанным в таблице и дают давление, указанное в п. 2.2.1

При испытании задвижки стальной 30с941нж для эксплуатации с односторонним направлением рабочей среды, пробное вещество подается в соответствии с ГОСТ 9544 во входной патрубок (по указателю на задвижке), герметичность затвора контролируется у выходного патрубка

При испытании задвижек 30с941нж для эксплуатации с двухсторонним направлением подачи рабочей среды, пробное вещество под давлением в соответствии с ГОСТ 9544 подается поочерёдно в каждый патрубок, герметичность контролируется у другого патрубка

К эксплуатации и монтажу задвижек 30с941нж должен допускаться персонал, который изучил устройство и принципы работы задвижек и ознакомленный с требованиями безопасности.
Перед монтажом задвижки 30с941нж на трубопровод, необходимо очистить место установки от грязи, песка и окалин.
Установка задвижек на трубопровод должна производиться с полностью закрытым затвором. Установка задвижек 30с941нж разрешается в любых положениях, кроме электроприводом вниз.
Установка должна быть произведена полностью для беспрепятственного доступа обслуживающего персонала.

Качественные и надёжные в эксплуатации задвижки стальные 30с941нж, реализуемые ООО «Торговый Дом« Арматура Запорожья »по всей территории Украины, все чаще находят свое широкое применение в нефте и газопроводах, жилищно-хозяйственных сетях тепло- и водоснабжения. Исполнение задвижек 30с941нж под электропривод, осуществляет управление открытием / перекрытия рабочей среды без привлечения оператора. Задвижка 30с941нж выполнена из стали, имеющей повышенные характеристики стойкости к слабоагрессивным средам, более того, применение задвижек 30с941нж оправдано даже при перекачке вещества, имеющего температуру до +425 C
В сфере наших постоянных клиентов-промышленных предприятий и широко известных торговых компаний и промышленных предприятий. газовой промышленности, жилищно-эксплуатационные предприятия, строительные компании и задвижки 30с941нж у ООО «Торговый Дом« Арматура Запорожья »покупает вашу продукцию, которая прослужит у многих годы.

Задвижка стальная с электроприводом 30с941нж Ду100

Для изделий характерно фланцевое присоединение к трубопроводу. Задвижка стальная отличается стойкостью к негативному действию агрессивных компонентов. Легко устанавливается, благодаря простоте конструкции. Герметичность затвора класса А, B, обеспечивает ее надежность и безопасность, определяется по ГОСТ 9544-2005. Электропривод для задвижки 30с941нж позволяет автоматически управлять ею.


Конструкция задвижки стальной

  • Для обеспечения герметичности сальниковая набивка, прокладка между крышкой и корпусом.
  • В продукии имеется втулка резьбовая из латуни.
  • Задвижка стальная имеет в конструкции: корпус, крышка, грандбуксу, бугель с площадкой под электропривод, коронку, все части основы из качественного прочного материала.
  • Для создания шпильки, гайки, откидной болта используется сталь 45 и углеродная.


Электропривод для задвижки 30с941нж


Обеспечить эффективное управление запорной арматурой можно, используя электропривод для задвижки 30с941нж. Для контроля последней применяются приборы разных видов: с- и односторонней муфтой, защитой от взрыва.
Интернет-магазин «Аника-Инвест» предлагает приобрести качественные приспособления по доступной стоимости с гарантией их безупречности.

Задвижка стальная с электроприводом 30с941нж Ду100 по доступным ценам в Минске. Осуществляем доставку. В наличии широкий ассортимент стальных задвижек

.

Задвижка стальная с электроприводом 30с941нж Ду100 Ру16.

Задвижка стальная с электроприводом 30с941нж Ду100 Ру16 клиновидная с выдвигающимся шпинделем под электропривод, применяемый на трубопроводах диаметром 50 мм в качестве запирающего устройства, при давлении не более 1,6 МПа и максимальной температуре до + 4250С.

Задвижка с электроприводом 30с941нж Ду100 Ру16 устанавливает в качестве запорного устройства на трубопроводы с таким агрессивными средами как нефтепродукты, вода и пар.

Задвижка стальная с электроприводом 30с941нж Ду100 Ру16 выполнена из стали. Запирающий механизм данного класса высокой прочностью и долговечностью.

Структура задвижки стальной с электроприводом 30с941нж Ду100 Ру16 однородна и выдерживает большие нагрузки.

Технические характеристики

Диаметр, мм

100

Рабочая среда и её т-ра

Нефть, нефтепродукты, вода, пар до + 4250С

Герметичность затвора

Класс «А» и «В» по ГОСТ 9544-93

Давление условное, МПа (кгс / см²)

1,6 (16)

Присоединение к трубопроводу

Фланцевое с присоединительными размерами по ГОСТ 12815-80

Материал корпуса

углеродистая сталь

Управление (привод)

электропривод Н-А2-11

Масса, кг

38

Вы можете ознакомится в разделе задвижки стальные.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
