Задвижка клиновая ЛМЗ 30ч906бр с приводом ГЗ Ду50-300 Ру16 чугун в г. Москва
Технические характеристики и размеры
|
Характеристики Элктропривода ГЗ:
Частота вращения выходного вала = 24 об. / мин.
Применяемость элетропривода к задвижкам:
- ГЗ — А.70: 30ч906бр Ду 50 ÷ 100
- ГЗ — А.100: 30ч906бр Ду 150
- ГЗ — Б.200: 30ч906бр Ду 200
Крутящий момент:
- ГЗ — А.70 = 70 Нм
- ГЗ — А.100 = 100 Нм
- ГЗ — Б.200 = 200 Нм
Мощность электродвигателя:
- ГЗ — А.70 = 0.18 кВт
- ГЗ — А.100 = 0.25 кВт
- ГЗ — Б.200 = 0.55 кВт
Масса:
- ГЗ — А.70 = 23 кг
- ГЗ — А.100 = 38 кг
- ГЗ — Б.200 = 52 кг
dn.ru
Задвижка чугунная 30ч906бр с электроприводом
Задвижка чугунная 30ч906бр с электроприводом. 3.83/5 (76.67%) проголосовало 6
Чугунные задвижки 30ч906бр с электроприводом и выдвижным шпинделем применяют как запорный механизм для воды и пара при температурах до 225°С.
Такой тип задвижек устанавливается на горизонтальных трубопроводах в положение приводом вверх (вертикальное расположение шпинделя). Также допускается установка задвижек Ду 200 мм и более в положение на ребро на горизонтальных трубопроводах и в положение плашмя на вертикальных трубопроводах при этом необходимо установить электропривод в горизонтальное положение т. е. червяком вниз.
Также читайте: Задвижка фланцевая 30ч6бр. Задвижка 30ч6бк. Задвижка параллельная с выдвижным шпинделем фланцевая.
Задвижка 30ч17бк. Задвижка чугунная фланцевая клиновая двухдисковая с невыдвижным шпинделем.
На рисунке 1 показаны основные размеры для чугунных задвижек типа 30ч906бр с электроприводом.

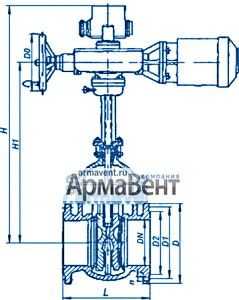

Рис. 1. Основные размеры задвижек 30ч906бр с электроприводом.
Задвижка 30ч906бр технические характеристики.
В таблице 1 указаны тип и основные размеры для задвижек 30ч906бр по ГОСТ 8437-63 и технические требования по ГОСТ 5762-65. Герметичность затвора для 3-го класса. Набивка сальниковая асбестовая пропитанная марки АП.
Размеры рассчитаны для задвижек с давлением Ру = 10 кгс/см2.
Таблица 1. Размеры и вес задвижки чугунной фланцевой 30ч906бр с электроприводом.
Dy | L | H | h2 | l | D | D1 | d | n, в шт. | Вес в кг, не более |
50 | 180 | 570 | — | — | 160 | 125 | 18 | 4 | 55 |
80 | 210 | 610 | — | — | 195 | 160 | 18 | 4 | 66 |
100 | 230 | 685 | — | — | 215 | 180 | 18 | 8 | 75 |
125 | 255 | 745 | — | — | 245 | 210 | 18 | 8 | 94 |
150 | 280 | 805 | — | — | 280 | 240 | 23 | 8 | 112 |
200 | 330 | 1050 | 780 | 460 | 335 | 295 | 23 | 8 | 183 |
250 | 450 | 1185 | 915 | 495 | 390 | 350 | 23 | 12 | 242 |
300 | 500 | 1340 | 460 | 440 | 400 | 23 | 12 | 310 | |
350 | 550 | 1510 | 1210 | 495 | 500 | 460 | 23 | 16 | 412 |
400 | 600 | 1690 | 1340 | 495 | 565 | 515 | 27 | 16 | 500 |
.
Статья оказалась Вам полезной?! Поделитесь с друзьями в социальных сетях!!!
.
mechanicinfo.ru
Задвижка чугунная 30ч906бр
30ч906бр задвижка параллельная чугунная
под электропривод
DN 50-200 PN=1,0 МПа; 1,6 МПа DN 250, 300 PN=1,0 МПа

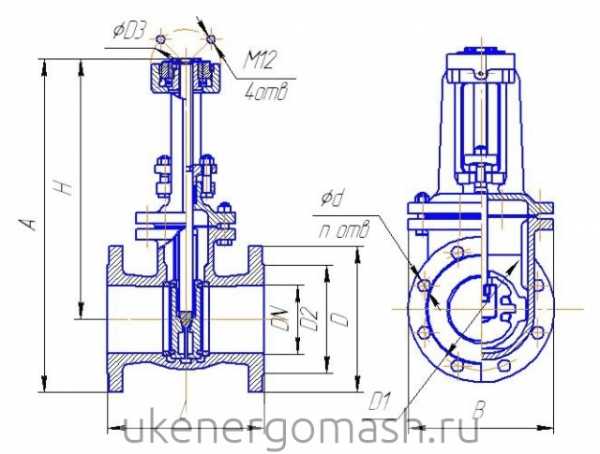

Габаритные и присоединительные размеры задвижка чугунная 30ч906бр
DN | Размеры, мм | Масса, кг не более | |||||||||
D | D1 | D2 | D3 | L | H | d | n | A | B | ||
50 | 125х125 | 125 | 102 | 104 | 180 | 250 | 18 | 4 | 320 | 125 | 12 |
80 | 150х150 | 160 | 133 | 104 | 210 | 315 | 18 | 4 | 385 | 172 | 19 |
100 | 215 | 180 | 158 | 104 | 230 | 385 | 18 | 8 | 485 | 214 | 30 |
125 | 245 | 210 | 184 | 104 | 255 | 430 | 18 | 8 | 550 | 248 | 40 |
150 | 280 | 240 | 212 | 104 | 280 | 505 | 22 | 8 | 640 | 284 | 57 |
200 | 335 | 295 | 268 | 135 | 330 | 650 | 22 | 8/12* | 820 | 360 | 97 |
250 | 390 | 350 | 320 | 135 | 450 | 810 | 22 | 12 | 1010 | 452 | 180 |
300 | 440 | 400 | 370 | 135 | 500 | 915 | 22 | 12 | 1150 | 516 | 260 |
* -п=12 для Рр 1,6МПа (оговаривается при заказе) |
ОАО Литейно-механический завод изготавливает задвижки 30ч906бр
Тип задвижки 30ч906бр — параллельная с выдвижным шпинделем.
Задвижки 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки чугунной 30ч906бр к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Вид управления 30ч906бр – электрический привод. Присоединение муфта кулачковая.
Задвижки 30ч906бр устанавливаются в положении приводом вверх.
Рабочая среда 30ч906бр – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.
Материал: — корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
— уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки 30ч906бр соответствуют требованиям ГОСТ 5762 и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
semlmz.ru
Задвижка 30ч906бр с электроприводом ГЗ, НА, РП
Для автоматизированного управления потока рабочей среды применяютзадвижки с электроприводом. Их использование помогает предотвратить возможную аварийную ситуацию, а также позволяет регулировать параметры потока в обычном режиме. В настоящее времязадвижки с электроприводомс успехом применяются на объектах химической, нефтегазовой, атомной и прочих отраслей промышленности. Задвижки этого типа монтируют на самых ответственных участках трассы трубопровода, где важна быстрота и автоматизация процесса перекрытия потока. Также их применяют на труднодоступных участках трубопровода, в особо опасных зонах и в местах, находящихся на большом расстоянии от централизованных пунктов управления. Стоит отметить, что всезадвижки с электроприводомпредназначены только для плавного перекрытия рабочей среды, использовать их как отсечную арматуру не рекомендуется, так как возможен гидравлический удар с последующим разрушением.
Чугунная задвижка 30ч906бр, оснащенная электроприводом, предназначена для монтажа в системах трубопровода, где в качестве рабочей среды используются пар или вода (с температурой не более 225 гр.), также возможно применения в системах канализации.
DN=80,100,125,150,200,250,300,350,400
PN=10-16 Атм
Pр=10-16Атм
Тип задвижки 30ч906бр — параллельная с выдвижным шпинделем.
Задвижки 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.
Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815-80.
Вид управления – электрический привод. Присоединение муфта кулачковая (тип А,Б,В,Г).
Задвижки устанавливаются в положении приводом вверх.
Рабочая среда – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.
Материал:
корпусных деталей задвижки 30ч906бр- серый чугун СЧ 20 ГОСТ 1412;
уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150-69.
Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.
Полный средний срок службы не менее 10 лет.
DN | Размеры задвижки 30ч906бр, мм | Масса (кг,не более) | |||||||||
D | D1 | D2 | D3 | L | H | d | n | A | B | ||
80 | 150х150 | 160 | 133 | 104 | 210 | 315 | 18 | 4 | 385 | 172 | 26 |
100 | 215 | 180 | 158 | 104 | 230 | 385 | 18 | 8 | 485 | 214 | 37 |
125 | 245 | 210 | 184 | 104 | 255 | 430 | 18 | 8 | 550 | 248 | 49 |
150 | 280 | 240 | 212 | 104 | 280 | 505 | 22 | 8 | 640 | 284 | 65 |
200 | 335 | 295 | 268 | 135 | 330 | 650 | 22 | 8/12* | 820 | 360 | 110 |
250 | 405 | 355 | 320 | 135 | 450 | 740 | 26 | 12 | 945 | 420 | 200 |
300 | 460 | 410 | 370 | 135 | 500 | 925 | 26 | 12 | 1155 | 516 | 290 |
>300 | -уточняйте габариты у менеджеров |
|
|
Обращаем Ваше внимание на более современный тип чугунной запорной арматуры: дисковый затвор, ниже цена, герметичность по классу «А» , меньшие габариты, электроприводы значительно дешевле и легче, а так же быстродействие и мн.др. преимущества перед задвижкой …. перейти в раздел дисковые затворы …
www.ukenergomash.ru
Задвижки 30ч906бр
Описание:
Задвижки 30ч906бр применяются в качестве запорного устройства на трубопроводах для воды и пара при температуре до +225 град. С.
Задвижки, изготовленные на различных заводах производителях, по конструкции и техническим характеристикам не отличаются друг от друга, но имеют отличия по номеру черте жа, принятому на заводе ГИФШ 491515.002; ГЛ 16003; ЗП.1251; ЛШТИ. 492525.001; УЮИС; КЕИЖ 4915; Е 1438. Присоединительные фланцы – по ГОСТ 12817–80 на РУ 1,0 МПа (10 кгс/см2). Уплотнительные поверхности и присоединительные размеры фланцев – по ГОСТ 12815–80, исполнение 1, ряд 2.Ответные фланцы по ГОСТ 1282080 на PN 1,0 МПа (10 кгс/см2). Строительная длина по ГОСТ 3706–93.
Задвижка параллельная двухдисковая с выдвижным шпинделем с органом ручного управления 30ч6бр; PN 1,0 МПа (10 кгс/см2) DN 50; 80; 100; 150; 200; 250; 300; 400; 500 мм предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды и пара при температуре до +225 °С, нефти и масел при температуре до +90 °С, бензольных углеводородов при температуре до +200 °С, фенолятов, растворов щелочей, каменноугольных масел, смол, надсмольных вод при температуре до +225 °С. Климатические условия эксплуатации и места установки по ГОСТ 15150–69, исполнение У1; У2 для умеренного климата, t от 40 до +40°С. Задвижка обеспечивает герметичность в затворе по классу «С»; «Д» ГОСТ 9544–93.
Задвижки чугунная клиновая с невыдвижным шпинделем, под электропривод — предназначена для установки на трубопроводах с диаметрами Ду-600, 1000, 1200 мм., в качестве запорного устройства на воду при давлении до 10 кгс/см2 и температуре до +115°.
Применение и эксплуатация:
Задвижки 30ч6бк изготавливается без уплотнительных колец. Задвижки 30ч6бр изготавливаются с латунными уплотнительными кольцами, ввальцованными в корпус и диски.Задвижка с условным проходом DN 400; 500 мм на крышке имеет пробку, которая служит для выпуска воздуха и заливки воды при испытании задвижки. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя, шпиндель с дисками опускается, клин раздвигает диски и происходит закрытие задвижки. Диски перемещаются по направляющим в корпусе. Между крышкой и корпусом установлена паронитовая прокладка. Для предупреждения прохода среды между крышкой и шпинделем помещается набивка, которая поддерживается сальником с помощью двух анкерных болтов. В качестве сальниковой набивки используется асбестовый шнур, пропитанный графитовой смазкой. Рабочее положение затвора – полностью «открыто» или полностью «закрыто». Рабочее положение – любое.Направление подачи среды – любое.Использование задвижки в качестве регулирующей арматуры не допускается.

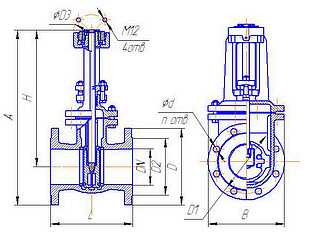

Чертеж:
Технические характеристики:
В корпус и диски завальцованы латунные уплотнительные кольца.
Присоединение к трубопроводу фланцевое.
Затвор — клин с двумя параллельными дисками.
Уплотнение по шпинделю сальниковое.
Герметичность затвора по классу Д ГОСТ 9544-93.
Рабочая среда подаётся в любом направлении.
Привод — электрический, присоединение муфтовое.
Материал корпусных деталей — серый чугун СЧ 20 ГОСТ 1412-85, уплотнительных поверхностей — латунь ЛС-59 ГОСТ 1557-70.
Задвижка 30ч906бр устанавливается приводом вверх.
Климатическое исполнение УХЛ-4.
Характеристики | Показатель |
Давление номинальное, РN, МПа (кгс/см2) | 1,0 (10) |
Рабочая среда | нефть, масло, вода и другие жидкие среды нейтральные к материалам корпуса и деталям соприкасающимся с рабочей средой |
Температура рабочей среды не более, t °С | +225 |
Температура окружающей среды, t °С | от -30 до +40 |
Класс герметичности по ГОСТ 9544–93 | С; Д |
Присоединение к трубопроводу | фланцевое |
Размеры и габариты:
Задвижки 30ч906бр DN, мм | L, мм | D, мм | D1, мм | D2, мм | D0, мм | d, мм | n | H, мм | h2, мм | Масса, кг |
Задвижка 30ч906бр Ду50 | 180 | 160 | 125 | 102 | 160 | 18 | 4 | 341 | 278 | 18,0 |
Задвижка 30ч906бр Ду80 | 210 | 195 | 160 | 138 | 160 | 18 | 4 | 456 | 364 | 28,0 |
Задвижка 30ч906бр Ду100 | 230 | 215 | 180 | 158 | 200 | 18 | 8 | 536 | 421 | 38,0 |
Задвижка 30ч906бр Ду125 | 255 | 245 | 210 | 184 | 240 | 18 | 8 | 628 | 485 | 57,0 |
Задвижка 30ч906бр Ду150 | 280 | 260 | 240 | 212 | 240 | 22 | 8 | 735 | 570 | 74,0 |
Задвижка 30ч906бр Ду200 | 330 | 335 | 295 | 268 | 280 | 23 | 8 | 920 | 710 | 120,0 |
Задвижка 30ч906бр Ду250 | 450 | 390 | 350 | 320 | 320 | 23 | 8 | 1150 | 843 | 168,0 |
Задвижка 30ч906бр Ду300 | 500 | 440 | 400 | 370 | 400 | 23 | 12 | 1505 | 1195 | 242,0 |
Задвижка 30ч906бр Ду400 | 600 | 565 | 515 | 482 | 400 | 27 | 16 | 1560 | 1480 | 445,0 |
Задвижка 30ч906бр Ду500 | 700 | 670 | 620 | 585 | 600 | 27 | 20 | 1750 | 1537 | 804,0 |
armafit-stroy.com.ua
Задвижка чугунная под электропривод 30ч906бр ЛАЗ
Двухдисковая
С выдвижным шпинделем
Привод: электрический
Рабочая среда: вода, пар
Производитель: Россия (ЛАЗ)
Задвижка чугунная 30ч906бр ЛАЗ под электропривод применяется в качестве запорного устройства в системах отопления, горячего и холодного водоснабжения, а так же в системах пожаротушения. Возможность управления задвижкой чугунной 30ч906бр ЛАЗ осуществляется не только с дистанционного блока управления, но и на месте с помощью ручного дублера.
Преимущества
- Простота конструкции
- Небольшое гидравлическое сопротивление
- Ремонтопригодность
- Возможность многоразового применения
- Высокая скорость перекрытия, либо открытия рабочей среды
Технические характеристики
Диаметр условного прохода Dn,мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
---|---|---|---|---|---|---|---|---|
Масса, кг, не более | 18 | 28,1 | 34,5 | 67,3 | 90 | 136 | 203 | 384 |
Строительная длина L,мм | 180 | 210 | 230 | 280 | 330 | 450 | 500 | 600 |
Габаритная высота H,мм | 310 | 350 | 380 | 520 | 720 | 800 | 950 | 1280 |
Условное давление Pn,(кгс/см2) | 1.0 (10) | |||||||
Температура рабочей среды °С | От -5°С до +225°С | |||||||
Максимально допустимый крутящий момент на шпинделе, Нм, не более |
18 | 46 | 55 | 72 | 110 | 194 | 266 | 450 |
Основные материалы конструкции
- Корпус — Сч 18 ГОСТ 1412-85
- Крышка — Сч 18 ГОСТ 1412-85
- Диски — Сч 18 ГОСТ 1412-85
- Клин — Сч 18 ГОСТ 1412-85
- Шпиндель — Сталь 45 ГОСТ 1050-88
- Набивка уплотнительная — АП-31 ГОСТ 5152-84Е
- Крышка сальника — Сч 18 ГОСТ 1412-85
- Корпус бугельного узла — Сч 18 ГОСТ 1412-85
- Упорный подшипник
- Пятикулачковая муфта — Латунь Ц38Мц2С2 ГОСТ 17711-93
- Упорная гайка — Сч 18 ГОСТ 1412-85
- Прокладка под крышку — Паронит ПОН ГОСТ 481-80
zadvizhki.vgs.ru
30ч906бр
Задвижка 30ч906бр с электроприводом
Задвижка 30ч906бр используется в качестве запорного устройства на трубопроводах для перекрывания воды и пара при температуре до 225°С. При установке задвижек в наклонном или горизонтальном положении должна быть предусмотрена опора под цилиндр электропривода. Направление подачи среды — любое. Задвижки 30ч906бр выпускаются диаметрами условными Ду50, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду400. Присоединение к трубопроводу — фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения 1 и присоединительными размерами по ГОСТ 12815-80 ряд 2.
30ч906бр может комплектоваться ответными фланцами, паронитовыми прокладками и крепежными изделиями.
Материалы уплотнительных поверхностей — латунь ЛЦ38Мц2С2 ГОСТ 17711-80.
Класс герметичности затвора — B, C, D по ГОСТ 9544-93
Основные габаритные и присоединительные размеры (в мм)
DN=Ду, мм | PN, Мпа | L | D | D1 | D2 | D0 | H | h2 | d | n | Масса, | Рекомендуемый тип электропривода * |
50 | 1(10) | 180 | 160 | 125 | 102 | 150 | 260 | 620 | 18 | 4 | 20 | НА-05 |
80 | 1(10) | 210 | 195 | 160 | 135 | 150 | 340 | 703 | 18 | 4 | 26 | НА-05 |
100 | 1(10) | 230 | 215 | 180 | 158 | 150 | 395 | 703 | 18 | 8 | 37 | НА-05 |
125 | 1(10) | 255 | 245 | 210 | 49 | НА-11 | ||||||
150 | 1(10) | 280 | 280 | 240 | 212 | 240 | 574 | 905 | 22 | 8 | 65 | НА-11 |
200 | 1(10) | 330 | 335 | 295 | 268 | 240 | 693 | 994 | 22 | 8 | 110 | НБ-03 |
250 | 1(10) | 450 | 390 | 335 | 320 | 240 | 831 | 1127 | 22 | 12 | 175 | НБ-03 |
300 | 1(10) | 500 | 440 | 400 | 370 | 240 | 831 | 1127 | 22 | 12 | 237 | НБ-06 |
400 | 1(10) | 600 | 565 | 515 | 482 | 500 | 1268 | 1678 | 26 | 16 | 495 | НБ-06 |
* В зависимости от завода-изготовителя задвижек (оговаривается при заказе), возможно применение других типов приводов.
Заказать задвижки 30ч906бр
