технические характеристики, устройство, фото и видео

Кормоуборочный комбайн марки «Ягуар-850» является самоходным спецагрегатом, предназначенным для механизации работ по заготовке растительных кормов – покосу трав и первичной обработке для дальнейшего складирования и использования.

Кормоуборочный комбайн ягуар 850

Ягуар-850 создан немецкой фирмой Claas, известной по всему миру производством супернадежной сельскохозяйственной техники, дающей действительно высокое качество и производительность действия. Машины Claas – это всегда эффективная работа и очень долгий срок службы. Именно поэтому кормозаготовочные «Ягуары» компании – это на данный момент самая востребованная и раскупаемая уборочная техника.

С помощью комбайнов клаас этой линейки возможно выполнение широкого спектра работ, позволяющих полностью подготовить растительную массу для зимней заготовки кормов. Это такие действия, как:

  • Покос всевозможных видов трав, от возделываемых лугов до дикорастущих, с разной высотой стебля, в том числе высокостебельных.
  • Измельчение скошенной массы до заранее установленной длины отрезков.
  • Подбор валков уже заранее скошенных и частично подсушенных стеблей с последующим измельчением.
  • Погрузка в прицепные тележки и кузова транспортных средств для перевозки к месту дальнейшей обработки.

Ягуар с маркировочным индексом 850 технически отличается очень высокой степенью исполнения и ударной суточной производительностью. Для него возможна высокая загрузка и большой эксплуатационный оборот, а безопасность и комфорт стоят на самом высоком немецком уровне.

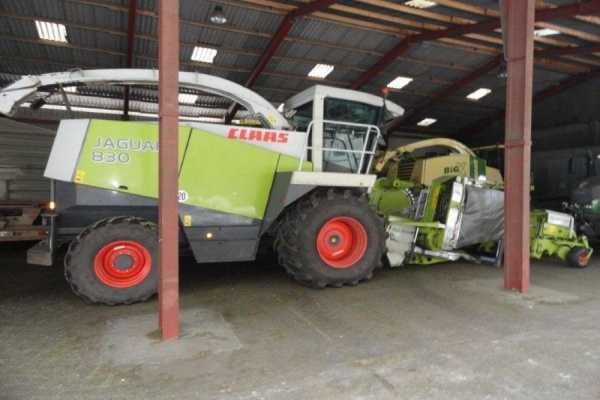

Фото кормоуборочного комбайна Ягуар-850

Устройство

Конструкция машины определяет одно из наиболее важных ее отличий – прямое движение отработанной растительной массы от вальцов до направляющей заслонки, а также высокое качество измельчения при максимальной компактности режущих устройств.

Двигатель

Двигатель для установки на комбайн предоставлен компанией Mercedes Benz. Он обладает:

  • Высокой мощностью – 412 л.с., которая дает спецмашине возможность беспрепятственной работы в условиях любой тяжести и величины нагрузки.
  • Большими значениями по частоте оборота – 1800 об/мин.
  • Возможностью передачи комбайну скорости транспортного передвижения в общем потоке до 40 км/ч.

Привод движения

В зависимости от потребности в функциях машины можно выбрать модификацию с транспортной скоростью до 25-ти км/ч либо легко передвигающуюся наравне со всем остальным дорожным транспортом при 40-ка км/ч:

  • Profistar позволяет двигаться с меньшей скоростью (до 25-ти км/ч), но дает возможность подачи максимальной нагрузки на малых радиусах охвата работ.
  • Speedstar выбирают те, кому необходимо частое перемещение машины на довольно далекие расстояния. Он развивает максимум скорости при включении второй передачи на трассе до 40-ка км/ч, давая при работе на лугах до 25-ти км/ч и максимум первой передачи – до 16,8 км/ч.

Измельчающий агрегат

Измельчение травяной массы происходит в измельчающем барабане, внутри которого расположены режущие ножи. Экономичное энергопотребление этим устройством достигается благодаря оригинальному расположению ножей, позволяющему выполнять не прямой, а щадящий детали машины тянущий стригущий срез. Их размещение имеет 2 особенности:

  • Они попарно лежат в одинаковых плоскостях.
  • В парах образуют V-образную форму.

Кроме этого, регулировка и заточка ножей проводится автоматически, без разбора устройства, посредством управления этим процессом прямо из кабины оператора.

Транспортировка растительной массы

Переход растительного сырья от одного агрегата комбайна к другому проходит абсолютно прямолинейно. При этом спецмашина может быть дооснащена дополнительным устройством, которое может измельчать также зрелую зерновую массу. Это устройство названо производителями Корн-Крекер. Оно приводится в движение в любую необходимую минуту, доизмельчая остатки корма с крупными зернами (кукуруза и т.п.).

Выгрузной силосопровод комбайна для удобства погрузки обработанной массы в различные виды транспорта имеет возможность поворота на угол до 1900.

Приемная камера

Для наибольшей эффективности работы с разноплановым растительным сырьем на комбайн установлены регуляционные и защитные системы, работающие прямо на входе срезанной массы во внутренность машины:

Регулятор длины измельченных отрезков Comfort Cut, одновременно меняющая также скорость подачи,
Защитная система Rock Stop, перекрывающая доступ к рабочим органам комбайна большим и средним камням.

Кабина

Кабина «Ягуар-850» — это совершенство эргономичности и комфорта:

  • Просторный внутренний объем предназначен для размещения 2-х операторских мест.
  • Максимальное круговое остекление дает отличный обзор в работе.
  • Продуманное размещение рычагов управления позволяет быстро реагировать на изменения внешних и внутренних условий.
  • Система климат-контроля сделает нахождение в ней оператора приятным в любую погоду.

Технические характеристики

Технические характеристики кормоуборочного комбайна Ягуар-850:

ХарактеристикиЕд. измеренияПоказатели
Двигатель:
— маркаMercedes Benz OM 460 LA
— мощностькВт/л.с.303/412
Ширина полосы захвата:
— общая по конструкциимм3030
— травяной жаткимм5000
— кукурузной жатки
мм
4500
— подборщикамм2800
Количественные характеристики измельчителя:
— диаметрмм630
— величина по ширинемм450
— число ножей24
— величины резки4,0 или 17,0
Количество вальцовшт.4
Напряжение в электросистемеВ12
Скорость передвижения, максимальнаякм/ч40
Скорость в работе на лугукм/чдо 16

На видео комбайн Ягуар-850 в работе:

allspectech.com

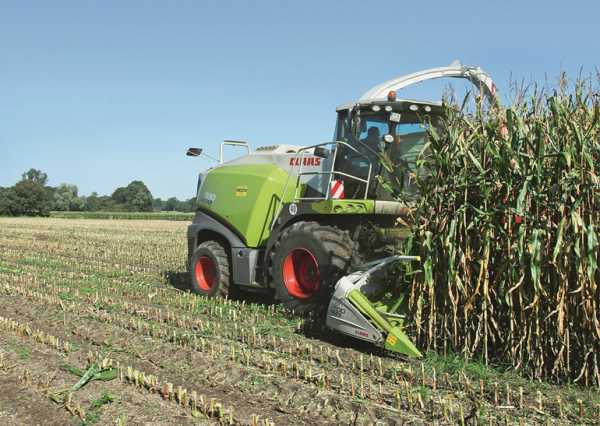

Claas Jaguar 850 кормоуборочный комбайн

Политика компании CLAAS направлена на то, чтобы кабины и управление принципиально разных 800-й и 900- й серий были выполнены в едином стиле. И в самом деле, эти комбайны внешне очень похожи. И это объясняет то обстоятельство, что во время испытаний предсерийный Jaguar 850, замаскированный под Jaguar 930, не был опознан наблюдателями.

В системе измельчения никаких изменений не произошло: на Jaguar 900-й серии сохранился измельчающий барабан V-MAX, у Jaguar 800-й серии – V-Classic c возможностью выбора между 20, 24 и 28 ножами, обеспечивающих 12 000–16 800 резов в минуту и длину резки 5–21 мм, 4–17 мм и 3,15–15 мм.

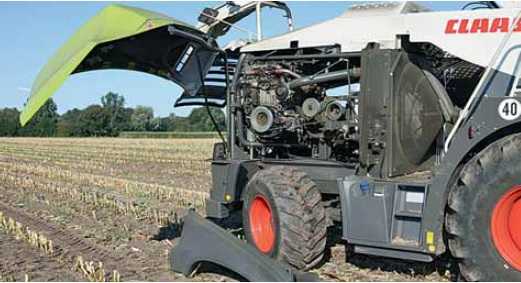

Задняя панель и большие цельные боковые панели обеспечивают хороший доступ к основным узлам. Для проведения более серьезного технического обслуживания или ремонта можно демонтировать задние грязезащитные щитки. Кроме этого, правая панель открывается вбок на 180° – это очень полезное опция, которая существенно облегчает проведение важных сервисных операций, а также работы по установке и снятию зернодробилки.

Широко откидывающаяся панель дает беспрепятственный доступ к зернодробилке и ускорителю, претерпевшему некоторые изменения для упрощения извлечения вальцов зернодробилки. Только мы не уверены, что для демонтажа зернодробилки большинство операторов будет следовать официальным рекомендациям по снятию различных панелей. Есть более быстрые

решения этой задачи, например использование телескопического погрузчика с удлиненными паллетными вилами.

В Jaguar 850 модификации 2014 г. работает шестицилиндровый двигатель Mercedes-Benz ОМ 460 объемом 12,8 л с заявленной выходной мощностью 455 л. с. В системе отработавших газов используется AdBlue для

Jaguar Двигатель Кол-во Мощность двигателя кВт (л. с.) Рабочий объем, л
ДВИГАТЕЛИ MERCEDES-BENZ 2014 Г., НОРМЫ ВЫХЛОПА STAGE IIIB/TIERIV
870 ОМ 502 8  440 (598) 15,9
860 ОМ 502
8
 375 (510)      15,9
850 ОМ 460 6 335 (455) 12,8
840 ОМ 460 6  295 (400)      12,8

  • Съемные грязезащитные щитки и широко открывающиеся боковые и задняя панели дают хороший доступ для проведения любых сервисных работ.

    Автозаточка ножей – стандартная функция. Только следует иметь в виду, что после заточки требуется вручную настроить противорежущий брус. Новая функция для классического измельчения – быстродействующий тормоз главного привода Quick- Stop, обеспечивающий быструю остановку органов измельчения для максимальной безопасности. Еще одной особенностью является опция настройки зазора между крыльчаткой ус- корителя и его задней панели, который регулируется стяжной муфтой, что также снижает износ. Большие изменения произошли и в кабине комбайна. Операторы Jaguar 800-й серии получили такие же удобства, как и опера- торы 900-й. Название кабины говорит само за себя: Vista (перспектива (англ.). – Прим. перев.) – имеет отличный обзор, там установлен климат-контроль, так что в ней комфортно работать. Опираясь на наш короткий опыт управления комбайном, можно сказать, что уровень шума в кабине более низкий, чем в других больших машинах.

  •
  • Jaguar 800-й серии остался верендвигателям Mercedes-Benz с нормой выбросов Stage IIIB. Но в ближайшие два-три года планируется довести двигатель до соответствия нормам Stage IV.

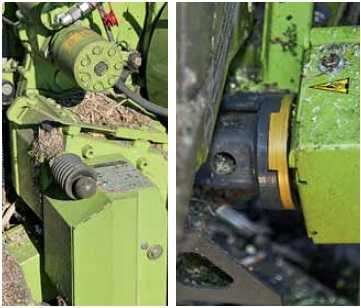

  • Демпфер с масляным охлаждением (фото слева) гасит возможные удары при прохождении комьев через подпрессовывающие вальцы с механическим приводом. Большинство жаток для 900-й серии совместимо с машинами новой 800-й серии, получившей кулачковую предохранительную муфту для их подсоединения (фотография справа)

  • Наша тестируемая машина была снабжена двигателем Mercedes-Benz ОМ 471, который в настоящее время устанавливается на машины, предназначенные только для США, и не будет доступен остальным пользователям в течение нескольких сезонов. Такой двигатель обеспечивает выходную мощность 462 л. с. и соответствие нормам выбросов Stage IV. Во время проведения теста силовая установка показала хорошую выносливость, притом что число оборотов было меньше 1600 об/мин. И это в условиях уборки кукурузы хорошей урожайности высотой 3,50 м восьмирядной кукурузной жаткой Orbis! Указатель длины реза был установлен на 6 мм, зазор в зернодробилке 2 мм, при этом скорость движения колебалась между 4,5 и 5,5 км/ч. В Jaguar 800-й серии установлен механический 6-ступенчатый редуктор изменения длины резки Length-Of-Chop (LOC), в отличие от 900-й серии, снабженной гидравлическими подпрессовывающими вальцами и бесступенчатым редуктором регулировки длины резки. Почти все жатки старшей 900-й серии совместимы с новой 800-й серией благодаря стандартизованному соединению и соединению через кулачковую муфту, предохраняющую механизм жатки от поломок. Отличная вещь!

  • В Jaguar 800, как и в других машинах от Claas, используется система Cebis, которая вмещает в себя множество новых функций.Полный контроль за всеми системами комбайна дают знакомые Jag-джойстик и электронная система Cebis, которая предоставит вам ту информацию о машине, какую только можно пожелать. Весь набор управления интегрирован в правый подлокотник, положение которого относительно сиденья легко регулируется. Обновленный терминал Cebis предлагает много новых функций, в том числе информацию о сервисных интервалах, обновленную программу управления и возможность программирования работы в режиме «Поле».

  • Программируется управление оборотами двигателя, управление автоматической ориентацией выгрузной трубы, а также функцией мгновенной остановки Direct Stop при срабатывании камне- или металлодетектора. Машина плотно напичкана электронными системами, и для их освоения требуется время. Почти все опции Jaguar 900 теперь доступны и для 800-й серии, в том числе система защиты от камней Stop Rock, система оптимизированного управления силосоприводом Opti Fill, система автоматического заполнения транспортных средств Auto Fill и целый ряд систем автоматического управ- ления. Система Telematics от Claas обеспечи- вает мониторинг урожайности, определение влажности культур, протоколирование со- бытий по курсу движения машины. Отметим ряд дополнительных опций. Покупатель может выбрать стандарт- ную зернодробилку Intensive Cracker или универсальную Multi Crop Cracker (MMC) с возможностью адаптации для разнообразных областей. MMC на 870-й модели имеет гидравлический натяжитель ремня, а на 840-й и 860-й используется механический привод. Вкладыши силосопровода установлены в отверстиях удлиненной формы, что обеспечивает точную настройку выгрузки материала. Двухступенчатая механическая коробка диапазонов для гидрообъемной трансмиссии теперь имеет электронное управление. Переключение происходит рывками, но в Claas уверяют, что работают над качеством переключения. Задний мост может опционально иметь механический привод. Гидравлические трубы и электрические кабели логически сгруппированы и достаточно аккуратно уложены. Система добавок для качественного силоса имеет 375-литровый бак, который легко заполнить и очистить. В стандартном оснащении есть компрессор. Привод тормозов прицепа может быть установлен опционально. Официально разрешенная масса буксируемого средства достигает 7,5 т. В 800-х машинах есть пространство для хранения ящиков с инструментов и запчастей в задней части машины за закрывающимися дверями. Три аккумуляторных батареи 24/12 В установлены на правой стороне. Дорожный просвет увеличился с 350 мм до 450 мм. Итак: оснащение обновленной серии Jaguar 800 приближено к 900-й серии. Если не вглядываться, то машины можно отличить только по их задним частям; силуэты и боковые панели почти идентичны. Органы управления и новые возможности терминала Cebis одинаковы на обеих сериях, машины имеют очень комфортабельные кабины. В Jaguar 800 по-прежнему используется ножевой барабан V-Classic, механический редуктор, обеспечивающий шесть настроек длины реза. Двигатель понравился своей мощностью и соответствием нормам чисто- ты отработавших газов Stage IV. И жаль, что пока он доступен только в Америке.


agroreport.ru

JAGUAR 850

Кабина

Просторная двухместная кабина ЯГУАР  - оптимальное рабочее место для водителя.  Она практически вся сделана из стекла, благодаря чему обеспечивается замечательный круговой обзор во все стороны. Все необходимые для управления рычаги, приборы, педали и переключатели легко доступны и имеют продуманное расположение.

Приемная камера

Механизм привода питающих вальцов в комбайне JAGUAR имеет экстремальную мощность.  Гидравлическая система низкого давления обеспечивается оптимальным натяжением приводного ремня.

Благодаря системе бесступенчатого регулирования длины резки COMFORT CUT обеспечивается максимальная оперативность в реагировании на изменяющиеся условия уборки в пределах делянки. Посредством гидравлического привода можно, не покидая кабину, изменять скорость подачи, и, вместе с нею, длину резки. На новые силосоуборочные комбайны устанавливается система COMFORT CUT по желанию.

Благодаря наличию автоматической системы ROCK STOP защиты от камней ваш дорогостоящий комбайн JAGUAR GREEN EYE будет надежно защищен от повреждения большими камнями.

Измельчающий агрегат

Ножи на измельчающем барабане ЯГУАР попарно размещены в одной плоскости, барабан имеет ширину 750 мм. V-образное расположение ножей обеспечивает тянущий стригущий и поэтому экономящий энергию срез.

КЛААС максимально оптимизировал процесс заточки ножей  и их последующей регулировки. Все операции водитель совершает из кабины, не покидая комфортного рабочего места.

Транспортировка растительной массы

JAGUAR GREEN EYE отличается абсолютно прямолинейным движением корма через всю машину.

Кукурузный силос  - один из важнейших видов корма. Для наилучшего усвоения все зерна  должны быть максимально измельчены.  Эта задача с успехом решается установленным на ЯГУАР доизмельчителем зерна КОРН-КРЕКЕР. Если возникла такая необходимость, он может быть введен в работу всего за несколько минут.

Привод движения

Сейчас, в зависимости от желаемой скорости передвижения по дорогам, можно выбрать один из двух видов ЯГУАРов, которые сейчас предложены на рынке.

Со SPEEDSTAR — 40 км/ч по дороге.

На 1-й передаче (рабочей скорости) JAGUAR GREEN EYE может развить скорость до 16,8 км/ч. За счет повышающей передачи обеспечивается оптимальная сила тяги. На 2-й передаче скорость движения по дороге достигает 40 км/ч, а в поле  - 25 км/ч.

С PROFISTAR — до 25 км/ч.

PROFISTAR, имеющий допуск для движениям по дорогам со скоростью до 25 км/ч, является оптимальным выбором для сельскохозяйственных предприятий, объединившим свои земельные участки, или же для сельскохозяйственных подрядчиков, которые хотят максимально нагрузить технику в узком радиусе действия.

Технические характеристики JAGUAR 850:



Двигатель

тип

DaimlerChrysler





ОМ 457 LA

Кол-во и расположение цилиндров комбайна



R6

Мощность дв-ля по ЕСЕ R24

при 1800 об/мин

кВт (л.с.)



286 (389)



Объем двигателя комбайна

л

12

Частота вращения двигателя при уборке

об/мин

2000



PROFISTAR движение по дороге 20 км/час

SPEEDSTAR при 40 км/час



1100-1950

1100-1950

Топливный бак + доп. бак (по заказу)

л

920 +150 серийно

Датчик расхода топлива



по желанию

Привод колес: 2-х ступ. автом. КПП с овердрайвом



гидростат серийно

Механический полный привод через карданный вал



по желанию

Бак для воды (спец. реагентов)

л

410 серийно

Кукурузная приставка сплошного среза

кол-во рядков  + ширина

8/6 + 6/4.50 м

Автом. управление для кукурузной приставки



по желанию

Ширина подборщика комбайна

м

3.80/3,00

Автоопускание с устройством CONTOUR



серийно

LASERPILOT для подборщика



по желанию

Гидр, складываемые опорные колеса для PU300HD



по желанию

DIRECT DISC

м

5.20

LASERPILOT для DD520



по желанию

Ширина подающей камеры

мм

730

Число подающих и подпрессовывающих вальцов



4

Кол-во передач подающего устройства



6

Длина резания, барабан с 24 или 20 ножами

мм

4/5.5/7/9/14/17 = при24ножах

5/6.5/8.5/11/17/21 = при 20 ножах

Измельчающий барабан



Ширина

мм

750

Диаметр

мм

630

Частота вращения

об/мин

1200

Расположение ножей



v-образно со смещением

Количество ножей



24/20

серийно/по желанию

Включениe ножезаточного устройства из кабины / или автоматически



серийно/по желанию

Противорежущая пластина



двухсторонняя

CORN -CRACKER 100 зубцов. 20% разности в скорости вращения



серийно

CORN -CRACKER 80 зубцов. 40% разности в скорости вращения



по желанию

Ускорительный барабан, рабочая ширина

мм

серийно/680

Выгрузной элеватор с противонаездным устройством



серийно

Угол поворота выгрузного элеватора

град.

190

Автоматика поворота выгрузного элеватора



опция

Комфортабельная кабина с обогревателем



серийно

комфортабельное кресло с пневмоподвеской



серийно

Бортовой информатор



серийно

QUANTIMETER С COMMUNICATOR



пожеланию

Печатное устройство для COMMUNICATOR



по желанию

Кондиционер



серийно

Дополнительное сидение



серийно

Купить кормоуборочный Комбайн Клаас (Claas) JAGUAR 850 - компания "Евротранс"

combine.com.ua

Кормоуборочный комбайн Ягуар 850

Вот уже сотню лет немецкая сельхозмашиностроительная компания Claas создает сельхозтехнику, которая известна сегодня по всему миру своими несравненными техническими качествами и надежностью. Комбайны Claas – наверное, мечта каждого отечественного агрария. Однако, далеко не каждое крупное хозяйство может позволить себе такую роскошь. Зато те, кому все же посчастливилось изыскать средство на приобретение таких машин, редко об этом жалеют: Claas – техника, которая не ломается - именно так ее характеризуют сельхозпроизводители.


Немецкая фирма, помимо всего прочего, предлагает достаточно широкий модельный ряд кормоуборочной техники. И одной из наиболее популярных моделей данного профиля является кормоуборочный комбайн Ягуар 850, на котором мы и остановимся поподробнее.



Машина – зверь: особенности кормоуборочного комбайна Ягуар 850



Как и все самоходные кормоуборочные комбайны выпускаемые компанией Claas, Ягуар 850 отличается высочайшим уровнем технического исполнения и рассчитан на весьма продолжительный срок эксплуатации. Не удивительно, что этот комбайн на сегодняшний день называют самым продаваемым силосоуборочным комбайном в мире. Предназначен он для скашивания трав и высокостебельных культур различной степени зрелости, а так же подбора валков подвяленных и естественных трав с последующим измельчением на силосную массу.





Среди отличительных черт этой машины – возможность большой загрузки, большой оборот и просто поразительная суточная производительность. Как и другие комбайны Claas, этот монстр на поле к человеку весьма дружественен: немцы всегда заботятся о комфорте и кормоуборочный комбайн Ягуар 850, тут не стал исключением.


Просторная кабина, оснащенная двумя сидениями обеспечивает великолепный обзор, так как практически целиком состоит из стекла. Рабочее место водителя оснащено пневмоподсветкой, в кабине имеются кондиционер и обогреватель, для того, чтобы водитель мог отлично себя чувствовать при работе в любую погоду.


В кабине кормоуборочного комбайна Ягуар 850 есть бортовой информатор и устройство QUANTIMETER позволяющее измерять во время работы производительность уборки, а так же COMMUNICATOR, сообщающий комбайнеру об убранной площади, урожайности, наработанных моточасах и другой важной информации. При желании, в кабине может быть установлено устройство, позволяющее сразу же распечатывать эту информацию на бумаге.



Технические характеристики и устройство кормоуборочного комбайна Ягуар 850



Одна из особенностей этой машины – абсолютно прямолинейное, без малейших препятствий в виде сужений и поворотов, движение корма от питающих вальцов до самой направляющей заслонки. Измельчительный агрегат кормоуборочного комбайна Ягуар 850 отличается энергоэкономичностью и высоким качеством измельчения, благодаря V-образным ножам, размещенным в одной плоскости попарно и производящим тянущий стригущий срез.







К преимуществам этой кормоуборочной машины можно отнести так же высокомощностный механизм привода питающих вальцов, систему защиты от камней, солидно продлевающую комбайну сроки эксплуатации. Повысить качество зерен, производимых комбайном, позволяет зерноизмельчитель, который при необходимости подключается за пару минут.





Кормоуборочный комбайн Ягуар 850 укомплектован мощным двигателем ЕСЕ R24 в 389 лошадиных сил при 1800 оборотах в минуту. В зависимости от нюансов комплектации, комбайн может развивать максимальную скорость по трассе 20 либо 40 км. в час. Рабочая скорость – 16 км. в час. Комплектуется кукурузной жаткой и жаткой для трав, а так же подборщиком.


Главным недостатком этого комбайна для отечественных аграриев является его цена, превышающая 200 000 евро.





promplace.ru

Кормоуборочный комбайн - Ягуар-850, Полесье 600

Кормоуборочный комбайн – используется для скашивания и подбора возделываемых и дикорастущих трав, высокостебельных растений, измельчения и погрузки получаемой массы для дальнейшей транспортировки. По конструктивному исполнению разделяются на самоходные и прицепные, по типу измельчителя – на барабанные и дисковые. Основные агрегаты комбайна – жатка (подборщик), питатель, измельчительный аппарат, транспортирующие устройства.  Как правило, привод рабочих органов для самоходных комбайнов – гидравлический, для прицепных – от вала отбора мощности тяговой машины. Ширина захвата обрабатываемого участка может достигать 12 метров. Современные комбайны имеют полностью автоматизированную систему управления и контроля, например, как у  свеклоуборочного комбайна.

Кормоуборочный комбан Ягуар-850

Кормоуборочный комбан JAGUAR 850  выпускается немецкой компанией Claas. Данная модель отличается высочайшим уровнем технического исполнения и рассчитан на весьма продолжительный срок эксплуатации. Не удивительно, что комбайн Ягуар-850 на сегодняшний день называют самым продаваемым силосоуборочным комбайном в мире. Предназначен он для скашивания трав и высокостебельных культур различной степени зрелости, а так же подбора валков подвяленных и естественных трав с последующим измельчением на силосную массу.

Фото кормоуборочного комбана Ягуар-850



Технические особенности комбайна JAGUAR 850

Двигатель на данном кормоуборочном комбайне компании MERCEDES BENZ OM 460 LA, 303 кВт/412 л. с (ЕСЕ R24) . Измельчающий барабан состоит из 24 универсальных V-образных ножей. Плоские пластины предназначены для перекрытия нижнего и верхнего вальца. Пластины с зубцами используются для перекрытия нижнего вальца. Доизмельчитель зерна CORN CRACKER состоит из 100 зубьев. Заточка ножей измельчающего барабана происходит из кабины. Выгрузной силосопровод может поворачиваться на 190 градусов. Облицовка комбайна выполнена из полимерного материала. Ведущий мост с гидростатическим приводом. Шины передней оси 650/75R32 167A8 (3, 00м) . Задняя ось грузоподъемностью 5, 5т. Шины задней оси 16. 5/85-24 14PR 8L. Фильтр грубой очистки топлива с большим водоотделителем. Водоотделитель гидравлики при двигателе R6. Кабина с системой климат-контроля. Боковые рабочие фары, справа и слева. Сиденье стандартное. Ручная регулировка зазора доизмельчителя зерна CORN CRACKER. Детектор камней STOP ROCK. Зеркала заднего вида в стандартном исполнении.

Комплектуется по требованию покупателя подборщиком (PU 450HD) и жатками для скашивания низко – (DIRECT DISC 610) и  высокостебельных (RU 450 XTRA) культур.

 Технические характеристики Ягуар-850

Тип

самоходный

Двигатель:  – марка- мощность, кВт

OM 460 LA, Mercedes Benz

303

Ширина захвата (конструкционная), м-

подборщик-

жатка для трав-

кукурузная жатка

3,03

2,8

5,0

4,5

Измельчитель:

– тип

шевронный (V – образный ножевой барабан)

                  – ширина, мм

750

                      – диаметр, мм

630

                      – количество  ножей, шт.

24

                      – длина резки, мм

4,0; 17,0

Заточное устройстводистанционное из кабины с элек-трогидравлическим управлением
Питающий аппарат: – типвальцевый с металлодетектором и камнеулавливающим механизмом
      – количество вальцев, шт.

4

Электрооборудование (напряжение), В

12

Транспортная скорость, км/ч

до 40

Рабочая скорость, км/ч

до 16



Видео обзор работы комбайна JAGUAR 850



Кормоуборочный комбайн КСК-600 ПАЛЕССЕ

Самоходный кормоуборочный комбайн КСК-600 «ПАЛЕССЕ FS60» (второе название “Полесье”) предназначен для скашивания кукурузы в любой фазе спелости зерна, подсолнечника и других высокостебельных культур, скашивания зеленых трав и подбора из валков подвяленных сеяных и естественных трав с одновременным измельчением и погрузкой в транспортные средства. Для максимальной его эффективности можно использовать вспомогательную технику, например,  трактор CASE Magnum 340.

Фото кормоуборочного комбайна КСК-600 Полесье



Комбайн Полесье-600 может использоваться во всех почвенно-климатических зонах, кроме горных районов и районов с почвами повышенного увлажнения, на равнинных полях с уклоном до 8°.

В зависимости от вида работ на самоходный измельчитель навешивается подборщик или одна из жаток.

Технические особенности комбайна КСК-600

На комбайне Полесье установлен двигатель ЯМЗ мощность 235 л.с. – это экономичная и доступная модель для широкого применения, при этом в машине применены современные решения, направленные на повышение технической и технологической надежности, качества уборки, комфорта оператора, удобства управления и обслуживания. Данный кормоуборочный комбайн уверенно выполняет все операции по заготовке измельченных кормов с производительностью 108 тонн силосной массы или 39 тонн сенажа за 1 час при низких удельных затратах.

  • Жатка для грубостебельных культур – обеспечивает равномерный срез системой копирования рельефа и установкой высоты среза. Стебли кукурузы подаются в питающий аппарат нижней частью, что предотвращает потери початков. Боковые делители разделяют растения на краю загонки и поднимают полеглые растения.
  • Подборщик – обеспечивает продольно-поперечное копирование рельефа поля и регулирование высоты подбора и чистый подбор валков. Прижимное устройство предотвращает рассыпание поступающей массы и потери в ветреную погоду. Подпружиненный шнек автоматически приспосабливается к толщине слоя массы, перемещаясь вверх-вниз по направляющим.
  • Жатка для трав – снабжена системой копирования рельефа поля, а установка высоты среза гарантирует одинаково ровный срез. Обгонная муфта шкива привода мотовила предотвращает повреждение мотовила при обратном вращении шкива.

Также в парке технике рекомендуется иметь такую машину как  лущильник ЛДГ-10.

Технические характеристики Палесье-600

МаркаЯМЗ-238АК-1
Мощность двигателя номинальная кВт (л.с.)172(235)
Производительность комбайна за 1 час основного времени
На уборке кукурузы молочно-восковой спелости (т/ч)108
На уборке кукурузы восковой спелости зерна (т/ч)43
На подборе подвяленных трав (т/ч)39
На уборке трав (т/ч)56
Адаптеры
Жатка для грубостебельных культур (м)3
Подборщик (м)3
Жатка для уборки трав (м)5
Установочная высота среза растений
Жатки для грубостебельных культур (мм)от 120 до 300
Жатки для уборки трав (мм)от 60 до 120
Питающий аппарат
Ширина (мм)650
Число вальцев шт)5
Металлодетектор, камнедетектор
Гидромеханический привод питающего аппарата
Электрогидравлический реверс вальцев
Измельчающий аппарат барабанного типа
Ширина измельчающего барабана (мм)648
Диаметр измельчающего барабана (мм)750
Частота вращения барабана (об/мин)1173
Число ножей на барабане (шт)24
Длина резки (мм)4,2/6/9/13
Расположение ножейШевронное,
со сдвигом, в 2 ряда
по 12 ножей
Заточка ножейМеханическая ручная
Электрогидравлическая регулировка длины резки из кабины
Доизмельчающее устройствоПоддон с рифлеными бичами
Степень разрушения зерен кукурузы в фазе восковой спелости, не менее (%)96
Высота загрузки измельчённой массы в транспортные средства, не менее (м)3,5
Угол поворота силосопровода (°)270
Емкость топливного бака (л)400
Скорость движения
Диапазон скоростей (км/ч)0-20
Максимальная рабочая скорость (км/ч)12
Число колес: управляемых/ведущих (шт)2\2
База/дорожный просвет (мм)2025/250
Колея колес: управляемых/ведущих (мм)2710/2600
Габаритные размеры и масса самоходного измельчителя без адаптеров
Длина (мм)6400
Ширина (мм)3640
Высота (мм)3640
Масса (кг)7800
Габаритные размеры комплекса в транспортном положении
С подборщиком8400
– длина (мм)
– ширина (мм)3700
– высота (мм)3700

• – серийно



Видео обзор кормоуборщика Полесье 600

selhoztehnik.com

особенности, технические характеристики, фото и видео

Использование комбайнов в сельском хозяйстве является жизненной необходимостью. Это многофункциональная машина, которая способна одновременно выполнять большое количество операций. При необходимости комбайны агрегатируются дополнительным оборудованием, которое расширяет функциональный потенциал специализированной техники. На рынке данная продукция представлена широким ассортиментом.

Комбайны Клаас Ягуар

Компания Клаас имеет многолетнюю историю. Это семейное предприятие, которое было основано в 1913 году. На сегодняшний день фирма имеет широкое представительство по всему миру и позиционируется в качестве одного из лучших производителей сельскохозяйственной техники.

Серия комбайнов Клаас Ягуар впервые была представлена мировой публике ещё в 1973 году. Необходимость в использовании многофункциональной техники возникла по причине стремительного роста площадей с насаждениями кукурузы.

Компания Клаас (Claas) сумела создать самоходный комбайн, способный выполнять большое количество опций одновременно. В результате этого аграрии могли оптимизировать весь рабочий процесс и увеличить объем производства.

Впоследствии линейка Ягуар обновлялась восемь раз. Последние метаморфозы были реализованы в 2007 году. Проведение регулярных рестайлингов позволило представлять потребителям продукт высочайшего качества, который отвечает всем необходимым требованиям и обладает высокой производительностью.

Особенности

Характерной особенностью комбайнов, представленных в данном модельном ряде, является уникальная приводная схема. Несмотря на предельную конструктивную простоту, реализация такого метода способствовала увеличению номинальной мощности комплектующей силовой установки. Конструкторам удалось добиться повышения мощностного потенциала с 310 л.с. до 481 л.с.

Суть оригинальной концепции привода заключается в том, что механизмы измельчения комбайна приводятся в действие напрямую через коленчатый вал комплектующей силовой установки. В результате этого общая пропускная способность имеет тенденцию к росту.

Отдельного внимания заслуживает факт наличия электронного блока управления двигателем, который позволяет сделать работу силовой установки более стабильной и предсказуемой. Также следует отметить установку системы постоянного измерения влажности и использование новых измельчающих барабанов.

Преимущества и недостатки

Все комбайны, представленные в данной модельной линейке, отличаются простым и удобным управлением. Этого удаётся добиться благодаря наличию многофункциональной ручки, отвечающей за регулировку работы машины.

Установка специальной информационной системы позволяет контролировать ход работы всех дополнительных опций. При умеренном уровне потребления топлива комплектующий агрегат вырабатывает рекордную мощность, что говорит о высокой производительности машины.

К преимуществам комбайнов Клаас Ягуар также относится:

  • уникальная система привода;
  • особая форма ножей;
  • высокая ремонтопригодность;
  • наличие системы целевого управления;
  • использование системы постоянного измерения влажности;
  • опция регулировки мощности швыряния выходного ускорителя.

Кроме этого, такие машины оснащаются крупноразмерной дробилкой повышенной мощности, диаметр валок которых составляет 250 мм. Основным недостатком данной вариации сельскохозяйственной техники можно назвать высокий уровень ценовых показателей.

Обзор популярных моделей

Производство комбайнов Ягуар 800-й серии стартовало в 1993 году. 900-е модели были поставлены на конвейер в 1999 году. Потенциальная мощность силовой установки комбайнов Клаас Ягуар 800-й серии варьируется в пределах 310-481 л.с. Более современные 900-е модели комплектуются 605-сильным двигателем.

Ягуар 840

Комбайн Ягуар 840 оснащается системой динамического охлаждения. Регулировка скорости вращения вентилятора осуществляется в зависимости от температурных показателей поступающих потоков воздуха и от давления масла. В данном контексте можно говорить об экономичности мощности двигателя, которая впоследствии будет использоваться для жатки. Система централизованной смазки облегчает обслуживание машины. Оптимальный подвод охлаждающего воздуха обеспечивается благодаря расположению непосредственных приводов за управляемой осью.

Технические характеристики кормоуборочного комбайна Ягуар 840:

Характеристики                                                  Показатели
Ширина подборщика комбайна, мм3000
Ширина подающее камеры, мм730
Мощность двигателя, л.с.360
Количество цилиндров6
Коробка передачАКПП
Вид топливаДТ
Оснащениекондиционер, бортовой компьютер, подборщик, тягово-сцепное устройство (автоматическое).
Фото комбайна клаас ягуар 840

Ягуар 850

Данная модель имеет просторную двухместную кабину, в которой помещается не только оператор комбайна, но и его сменщик. Внутреннее наполнение выполнено с учетом всех требований эргономики. Из кабины открывается хороший обзор, что позволяет контролировать ход рабочего процесса. Измельчающий барабан имеет общую длину, эквивалентную 750 мм. На нем в одной плоскости расположены ножи, которые обеспечивают срезание культур. Процедуру заточки ножей оператором комбайна может проводить прямо из кабины.

Технические характеристики комбайна Ягуар 850:

ХарактеристикиПоказатели
Ширина подборщика комбайна, мм3000-3800
Габариты измельчающего барабана, мм:
— ширина750
— диаметр630
Мощность двигателя, л.с.389
Объем двигателя, л12
Коробка передачАКПП
Количество цилиндров6
Рабочая ширина ускорительного барабана, мм680

На видео комбайн Ягуар 850 в работе:

Ягуар 830

Транспортировка срезанной растительной массы осуществляется прямолинейно через всю машину. Это становится возможным благодаря системе Jaguar Green Eye.

Максимальная оперативность в реагировании на изменяющиеся условия уборки обеспечивается благодаря системе бесступенчатого регулирования длины резки. Такой комбайн способен развивать скорость до 40 км/ч. Оптимальная сила тяги обеспечивается за счет повышенной передачи.

Технические характеристики:

ХарактеристикиПоказатели
Ширина подборщика комбайна, мм3000-3800
Ширина подающей камеры, мм730
Рабочая ширина ускорительного барабана, мм680
Мощность двигателя, л.с.321
Объем двигателя, л12
Коробка передачАКПП
Количество цилиндров6
Габариты измельчающего барабана, мм:
— ширина750
— диаметр630
Фото комбайна Jaguar 830

Ягуар 860

Характерной особенностью комбайна Ягуар 860 можно назвать богатое оснащение. Модель комплектуется специальным электрическим устройством для заточки, бортовым компьютером, зерновым процессором, системой кондиционирования и специальным счетчиком гектаров. В базовую комплектацию включена шестирядная жатка и подборщик. Приводы и предохранительные муфты сконструированы с учетом возможности длительной работы в тяжелых условиях.

Характеристики модели:

Характеристики                                                           Показатели
Мощность двигателя, л.с.415
Ширина подборщика, мм3000
Количество цилиндров двигателя6
Коробка передачАКПП
Оснащениебортовой компьютер, кондиционер, электрическое устройство для заточки, зерновой процессор, счетчик гектар, автопилот.
Комбайн Клаас Ягуар 860

Ягуар 870

Клаас Ягуар 870 способен развивать скорость до 40 км/ч. Комбайн отличается высокой производительностью, надежностью и удобством эксплуатации. Машина используется при разрешении задач, связанных с уборкой силоса. Наличие системы Rock Stop обеспечивает надежную защиту конструкции от камней при уборке урожая на каменистых почвах.

Для измерения скорости подъёма на переднем подающем валке установлены специальные датчики. При попадании большого камня этот валок автоматически поднимается вверх и работа системы блокируется. Это обеспечивает защиту от различных повреждений механического типа.

Параметры комбайна Ягуар 870:

ХарактеристикиПоказатели
Мощность двигателя, л.с.453
Объем двигателя, л16
Коробка передачАКПП
Ширина подборщика, мм3000-3800
Ширина подающей камеры, мм730
Габариты измельчающего барабана, мм:
— ширина750
— диаметр630
Рабочая ширина ускорительного барабана, мм680
Габариты, мм:
— длина6431
— ширина2990-3995
— высота5600
Общая масса, кг10840

На видео комбайн Ягуар 870 в работе:

Ягуар 900

Клаас Ягуар 900 комплектуется 605-сильной установкой, в результате чего можно говорить о высоком уровне производительности агрегата. Модель оснащается системой полного привода с возможностью подключения тяговой силы. Упрощенное выполнение работ по техническому обслуживанию такого комбайна способствует тому, что его популярность среди аграриев имеет тенденцию к росту.

Технические характеристики:

ХарактеристикиПоказатели
Мощность двигателя, л.с.605
Количество цилиндров8
Объем двигателя, л16
Ширина подборщика, мм3000-3800
Количество скоростей6
Коробка передачАКПП
Габариты измельчающего барабана, мм:
— ширина750
— диаметр630
Ширина подающей камеры, мм730

На видео комбайн Ягуар 900 в работе:

Ягуар 950

Комбайн Ягуар 950 имеет широкую область применения. Она используется при уборке кукурузы, зерновых и ивовых культур. Модель имеет просторную комфортабельную кабину с круговым обзором. Минимизация весовых показателей ходовой части положительно сказывается на повышении скоростных характеристик машины. В результате этого производительность комбайна значительно повышается.

Для эффективного использования консервантов силоса используется специальная система присадок Actisiler 20.

Параметры комбайна Ягуар 950:

ХарактеристикиПоказатели
Объем двигателя, л16
Количество цилиндров8
Мощность двигателя, л.с.530
Габариты измельчающего барабана, мм:
— ширина750
— диаметр630
Коробка передачАКПП
Количество скоростей6
Ширина подборщика, мм3000-3800
Ширина подающей камеры, мм730
Фото комбайна Ягуар 950

allspectech.com

Claas Jaguar 850 кормоуборочный комбайн

Политика компании CLAAS направлена на то, чтобы кабины и управление принципиально разных 800-й и 900- й серий были выполнены в едином стиле. И в самом деле, эти комбайны внешне очень похожи. И это объясняет то обстоятельство, что во время испытаний предсерийный Jaguar 850, замаскированный под Jaguar 930, не был опознан наблюдателями.

В системе измельчения никаких изменений не произошло: на Jaguar 900-й серии сохранился измельчающий барабан V-MAX, у Jaguar 800-й серии – V-Classic c возможностью выбора между 20, 24 и 28 ножами, обеспечивающих 12 000–16 800 резов в минуту и длину резки 5–21 мм, 4–17 мм и 3,15–15 мм.

Задняя панель и большие цельные боковые панели обеспечивают хороший доступ к основным узлам. Для проведения более серьезного технического обслуживания или ремонта можно демонтировать задние грязезащитные щитки. Кроме этого, правая панель открывается вбок на 180° – это очень полезное опция, которая существенно облегчает проведение важных сервисных операций, а также работы по установке и снятию зернодробилки.

Широко откидывающаяся панель дает беспрепятственный доступ к зернодробилке и ускорителю, претерпевшему некоторые изменения для упрощения извлечения вальцов зернодробилки. Только мы не уверены, что для демонтажа зернодробилки большинство операторов будет следовать официальным рекомендациям по снятию различных панелей. Есть более быстрые
решения этой задачи, например использование телескопического погрузчика с удлиненными паллетными вилами.

В Jaguar 850 модификации 2014 г. работает шестицилиндровый двигатель Mercedes-Benz ОМ 460 объемом 12,8 л с заявленной выходной мощностью 455 л. с. В системе отработавших газов используется AdBlue для

Jaguar Двигатель Кол-во Мощность двигателя кВт (л. с.) Рабочий объем, л
ДВИГАТЕЛИ MERCEDES-BENZ 2014 Г., НОРМЫ ВЫХЛОПА STAGE IIIB/TIERIV
870 ОМ 502 8  440 (598) 15,9
860 ОМ 502 8  375 (510)      15,9
850 ОМ 460 6 335 (455) 12,8
840 ОМ 460 6  295 (400)      12,8

  • Съемные грязезащитные щитки и широко открывающиеся боковые и задняя панели дают хороший доступ для проведения любых сервисных работ.

    Автозаточка ножей – стандартная функция. Только следует иметь в виду, что после заточки требуется вручную настроить противорежущий брус. Новая функция для классического измельчения – быстродействующий тормоз главного привода Quick- Stop, обеспечивающий быструю остановку органов измельчения для максимальной безопасности. Еще одной особенностью является опция настройки зазора между крыльчаткой ус- корителя и его задней панели, который регулируется стяжной муфтой, что также снижает износ. Большие изменения произошли и в кабине комбайна. Операторы Jaguar 800-й серии получили такие же удобства, как и опера- торы 900-й. Название кабины говорит само за себя: Vista (перспектива (англ.). – Прим. перев.) – имеет отличный обзор, там установлен климат-контроль, так что в ней комфортно работать. Опираясь на наш короткий опыт управления комбайном, можно сказать, что уровень шума в кабине более низкий, чем в других больших машинах.

  •
  • Jaguar 800-й серии остался верендвигателям Mercedes-Benz с нормой выбросов Stage IIIB. Но в ближайшие два-три года планируется довести двигатель до соответствия нормам Stage IV.

  • Демпфер с масляным охлаждением (фото слева) гасит возможные удары при прохождении комьев через подпрессовывающие вальцы с механическим приводом. Большинство жаток для 900-й серии совместимо с машинами новой 800-й серии, получившей кулачковую предохранительную муфту для их подсоединения (фотография справа)

  • Наша тестируемая машина была снабжена двигателем Mercedes-Benz ОМ 471, который в настоящее время устанавливается на машины, предназначенные только для США, и не будет доступен остальным пользователям в течение нескольких сезонов. Такой двигатель обеспечивает выходную мощность 462 л. с. и соответствие нормам выбросов Stage IV. Во время проведения теста силовая установка показала хорошую выносливость, притом что число оборотов было меньше 1600 об/мин. И это в условиях уборки кукурузы хорошей урожайности высотой 3,50 м восьмирядной кукурузной жаткой Orbis! Указатель длины реза был установлен на 6 мм, зазор в зернодробилке 2 мм, при этом скорость движения колебалась между 4,5 и 5,5 км/ч. В Jaguar 800-й серии установлен механический 6-ступенчатый редуктор изменения длины резки Length-Of-Chop (LOC), в отличие от 900-й серии, снабженной гидравлическими подпрессовывающими вальцами и бесступенчатым редуктором регулировки длины резки. Почти все жатки старшей 900-й серии совместимы с новой 800-й серией благодаря стандартизованному соединению и соединению через кулачковую муфту, предохраняющую механизм жатки от поломок. Отличная вещь!

  • В Jaguar 800, как и в других машинах от Claas, используется система Cebis, которая вмещает в себя множество новых функций.Полный контроль за всеми системами комбайна дают знакомые Jag-джойстик и электронная система Cebis, которая предоставит вам ту информацию о машине, какую только можно пожелать. Весь набор управления интегрирован в правый подлокотник, положение которого относительно сиденья легко регулируется. Обновленный терминал Cebis предлагает много новых функций, в том числе информацию о сервисных интервалах, обновленную программу управления и возможность программирования работы в режиме «Поле».

  • Программируется управление оборотами двигателя, управление автоматической ориентацией выгрузной трубы, а также функцией мгновенной остановки Direct Stop при срабатывании камне- или металлодетектора. Машина плотно напичкана электронными системами, и для их освоения требуется время. Почти все опции Jaguar 900 теперь доступны и для 800-й серии, в том числе система защиты от камней Stop Rock, система оптимизированного управления силосоприводом Opti Fill, система автоматического заполнения транспортных средств Auto Fill и целый ряд систем автоматического управ- ления. Система Telematics от Claas обеспечи- вает мониторинг урожайности, определение влажности культур, протоколирование со- бытий по курсу движения машины. Отметим ряд дополнительных опций. Покупатель может выбрать стандарт- ную зернодробилку Intensive Cracker или универсальную Multi Crop Cracker (MMC) с возможностью адаптации для разнообразных областей. MMC на 870-й модели имеет гидравлический натяжитель ремня, а на 840-й и 860-й используется механический привод. Вкладыши силосопровода установлены в отверстиях удлиненной формы, что обеспечивает точную настройку выгрузки материала. Двухступенчатая механическая коробка диапазонов для гидрообъемной трансмиссии теперь имеет электронное управление. Переключение происходит рывками, но в Claas уверяют, что работают над качеством переключения. Задний мост может опционально иметь механический привод. Гидравлические трубы и электрические кабели логически сгруппированы и достаточно аккуратно уложены. Система добавок для качественного силоса имеет 375-литровый бак, который легко заполнить и очистить. В стандартном оснащении есть компрессор. Привод тормозов прицепа может быть установлен опционально. Официально разрешенная масса буксируемого средства достигает 7,5 т. В 800-х машинах есть пространство для хранения ящиков с инструментов и запчастей в задней части машины за закрывающимися дверями. Три аккумуляторных батареи 24/12 В установлены на правой стороне. Дорожный просвет увеличился с 350 мм до 450 мм. Итак: оснащение обновленной серии Jaguar 800 приближено к 900-й серии. Если не вглядываться, то машины можно отличить только по их задним частям; силуэты и боковые панели почти идентичны. Органы управления и новые возможности терминала Cebis одинаковы на обеих сериях, машины имеют очень комфортабельные кабины. В Jaguar 800 по-прежнему используется ножевой барабан V-Classic, механический редуктор, обеспечивающий шесть настроек длины реза. Двигатель понравился своей мощностью и соответствием нормам чисто- ты отработавших газов Stage IV. И жаль, что пока он доступен только в Америке.


agroreport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
