Многофункциональный стол для мастерской — идея стола Festool MFT 3

​Приветствуем Вас на нашей странице «Многофункциональный стол для мастерской — идея стола Festool MFT 3 (Фестул МФТ)»!

В этой обзорной фото и видео галерее специалисты «Арсенал Мастера» сделали подборку фото и видео на тему вариаций многофункционального стола Festool MFT 3: доработки, улучшения, приспособления и самодельные варианты.
* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.



Стол Festool MFT /3 не зря снискал популярность во всем мире среди Мастеров, работающих как в мастерских, так и на выезде. MFT — Multi Function Table — это комбинация мобильного рабочего стола и верстака.

Основные его преимущества: многовариантность и удобство использования. ​Популярность стола связана  c тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением, пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.



Видео:

Идею и возможности использования Вы можете увидеть на видео от Festool по столу MFT/3:


Посмотреть в каталоге с ценами все варианты покупки рабочего стола Festool MFT-3

Далее предлагаем Вашему вниманию фото и видео обзор по столу MFT/3 и его самодельным «собратьям».

Мы распределили данную подборку по темам:

  1. Доработки стола Festool MFT3 и расширение его возможностей

  2. Самодельные вариации на тему многофункционального стола

  3. Самодельные приспособления для стола.



Если Мастеру не хватает стандартных возможностей изделия или что-то кажется недоработанным, то он начинает его улучшать на свое усмотрение. И здесь главное не перемудрить. Но если к делу подойти со всем пристрастием — получается удачное решение. Некоторые из таких удачных решений мы и покажем.



MFT3 стол изначально мобильный. Соответственно, ножки у него для стационарных серьезных работ — недостаточно устойчивы, даже при наличии диагональной траверсы. А хотелось бы использовать его возможности на полную. Вот и придумали перво-наперво установить MFT стол на другой более устойчивый рабочий стол.  А MFT со сложенными или снятыми ногами это позволяет. Вариантов много, но суть — одна:


Популярное фото

На фото удобная мобильная тумба, изготовленная из фанеры или массива дерева, является основанием для установки стола MFT c убранными ногами. Делает стол более устойчивым и при этом мобильным. И является системой хранения систейнеров и прочего инструмента, размещенного в боковых ящиках, изготовленных с применением салазок направляющих Festool.



Популярное фото

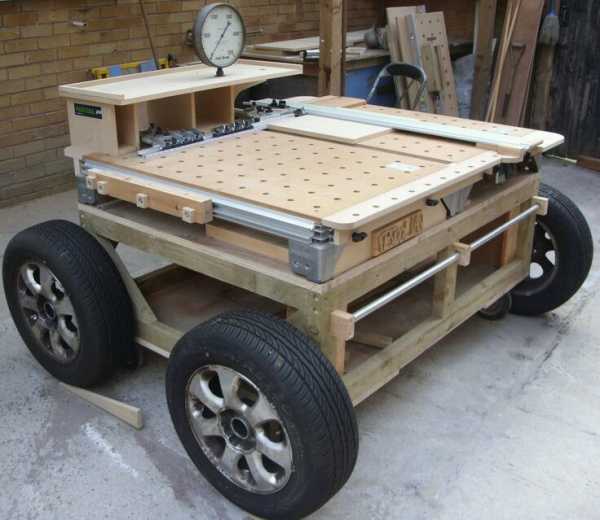

Конечно, БОЛЬШИЕ колеса приставные. И в рабочее время это удобный сборочный самодельный стол с обычными колесами-роликами (фото ниже).
Но когда к хозяину приходят гости в его Гараж — Мастерскую и видят ТАКОЕ — эмоции точно зашкаливают, есть тема для веселых обсуждений. Респект за идею!

Стол с основанием на алюминиевых профилях:

И составные:

Схема стола с размерами:

Популярное фото

Это 3D-схема, на ней изображен длинный стол — трансформер.
Три совмещенных мобильных тумбы — основания, на которых установлены столы MFT «без ног», дают возможность работать с очень длинным изделиями или выполнять целую цепочку операций последовательно.
А путем трансформации с перестановкой столов, получаем возможность работать с заготовками любых и самых сложных форм.

На наш взгляд самый успешный вариант стола под MFT3 — стол Rolling Woodworkers Bench:


Видео:

Процесс изготовления такого стола можно посмотреть в видеоролике:

Удлиненная версия стола MFT/3, собранная на родных комплектующих. Боковые удлиненные профиля длинной 2 метра — являются заказными позициями, которые Вы можете заказать у нас.

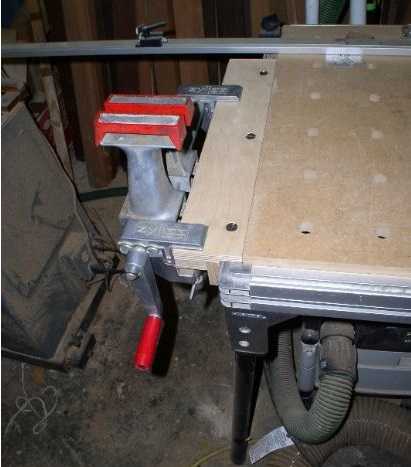

Установка слесарных тисков на стол MFT3:

Дополнительный «обвес»:

Популярное фото

Отличная придумка — разместить на торцевой части стола МФТ 3 — удобный органайзер для размещения часто используемого ручного инструмента (стамески, отвертки, зажимы)  и струбцин.

Популярное фото

То что, два MFT стола можно совместить и получить удобство работы с длинными балками, досками, щитами — известно давно и многие так и делают.

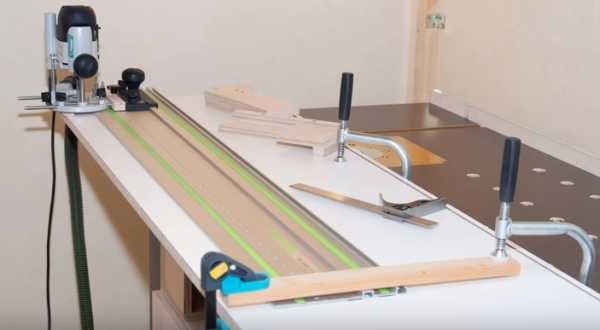

А это фото показывает, как при этом разместить длинную шину на профиле стола с применением дополнительного станочного профиля, шина при этом всегда под рукой и не мешает и не занимает лишнего места.



Популярное фото

Фото поражает «стерильно» выглядящей Мастерской: чисто, аккуратно и все на своем месте! Сразу виден уровень Мастера и его отношение к деталям!
Есть удобные органайзеры для ручного инструмента на двух состыкованных столах MFT3, установлены позиционер Incra в качестве точного параллельного упора и лампа для локального освещения. На стене развешаны уровни, шины и шаблоны.



Простейшие варианты стола MFT 3

Интересная реализация идеи стола MFT 3 от нижегородского мастера Максима Г. Здесь вместо стандартных круглых отверстий в верхней панели столешницы вырезаны прямоугольные окна. Зажим заготовки с помощью струбцин Festool в данных окнах происходит гораздно быстрее, чем в отверстиях. В боковую обвязочную доску столешницы установлен стандартный станочный профиль с Т-образным пазом. Он обеспечивает работу все с теми же струбцинами.

Интересна идея стола с рамным ячеистым подверстачьем. Просто и функционально. Стол можно изготовить с помощью приспособления Kreg для косых соединений:




Видео:

по столу с рамным ячеистым подверстачьем:

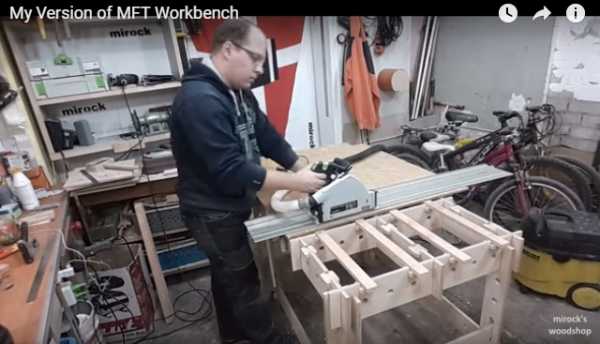

Еще один интересный вариант ячеистого верстака от mirock’s woodshop:




Видео:

Видеоролик: как делается ячеистый верстак от mirock’s woodshop




Мобильные варианты:

Полустационарный многофункциональный стол Мастера из родного Отечества. Простая конструкция, доступные материалы — отличное бюджетное решение:




Видео:

И видеообзор по нему:

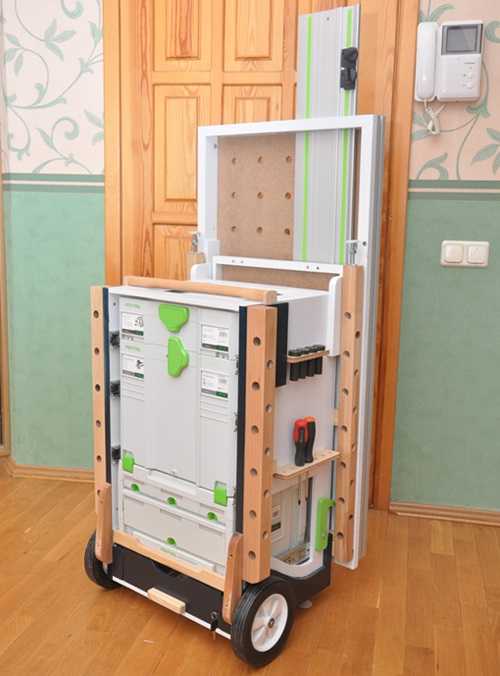

Одним из наиболее популярных столов по образу и подобию MFT 3 является проект мобильного стола Multifunction workbench (сокращенно MFTC) от Timothy Wilmots (Тимоти Вилмотс).

Популярное фото

На наш взгляд, это самая лучшая реализация мобильного стола верстака MFTC.
Функциональный и отлично исполненный образец!

Расширитель стола MFTC с ячеистой структурой:




Популярное фото

Разнообразные варианты мобильного стола верстака MFTC — расширят возможности любой Мастерской и Мастеров на выезде!

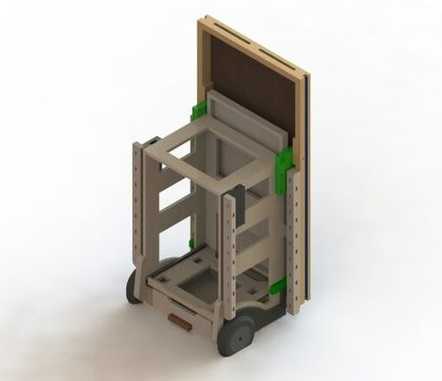

3D схема и чертеж стола:

Популярное фото

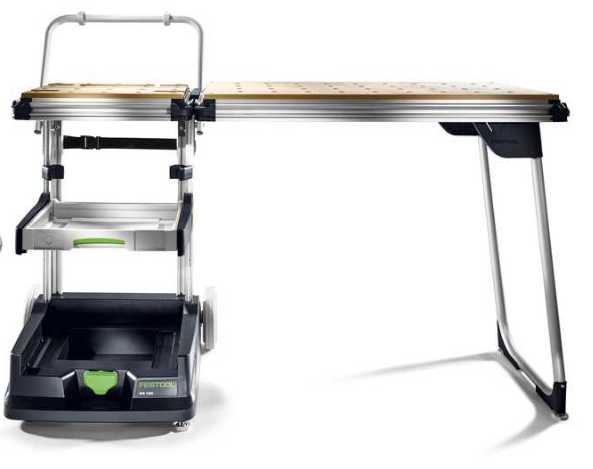

Схема — эскиз популярного «в народе» стола MFTC. Идею этого «народного» стола сейчас реализовал даже Festool в своем столе Мобильный верстак MW 1000




Видео:

Видео самодельного многофункционального стола MFTC

Стационарные варианты:
Стационарные варианты стола MFT предполагают хорошую устойчивую основу. Мастерами используются самые разные решения.
Самые простые — конечно же и самые бюджетные:

Простейшие могут быть и в виде тумбы:




Популярное фото

Великолепное аккуратное исполнение!

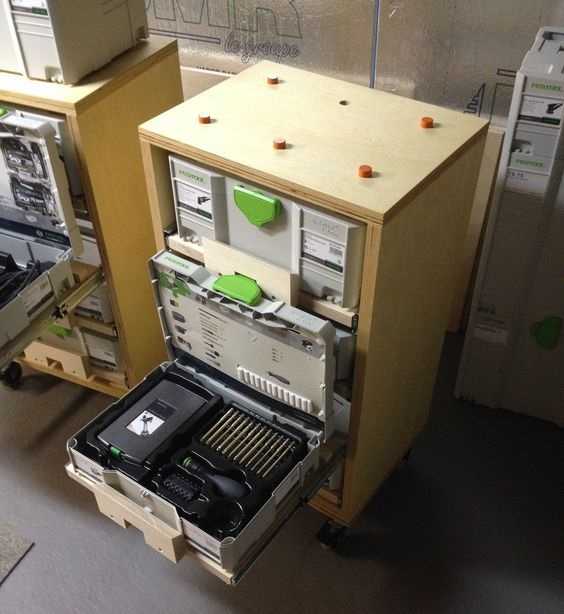

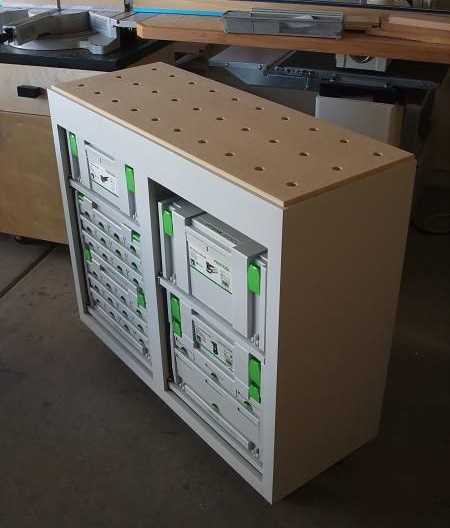

​Добавление столешницы MFT на мобильную тумбу для хранения систейнеров FESTOOL добавляет рабочих поверхностей в вашей Мастерской, которых всегда не хватает.

И более сложные варианты рабочих столов:

К примеру, при использовании даже недорогих материалов (фанера, мдф, сосновые бруски и простой станочный алюминиевый профиль — рельса), можно добиться отличного результата. Надо только приложить аккуратность, хорошо подогнать все детали с помощью соединения Domino, качественно отшлифовать и покрыть натуральным маслом. И вот оно воплощение бюджетной, но достойно выглядящей мечты мастера о своем многофункциональном верстаке.

В следующем варианте использованы только преимущества работы с профилями — рельсами Kreg



Стационарный рабочий стол MFT, сделанный с немецкой основательностью (ниже подробная видео презентация по нему) еще больше раскрыл идею универсальности и возможностей стола Festool MFT:




Видео:

Еще несколько решений от европейских и американских мастеров, в которых используются преимущества всех трех вариантов зажима на верстаке: с помощью профилей рельс, с помощью обычных тисков и с помощью упоров, устанавливаемых в отверстия в столешнице:


Популярное фото

Широкая столешница, врезанный в торцевую доску верстака профиль, выдвижные ящики с органайзерами под электроинструмент Festool (пилы, фрезеры, шлифмашинки) и струбцины, зажимы и упоры — все это делает данный стол интересным для размещения в Мастерской с ограниченным пространством.

Версия на стандартных алюминиевых станочных профилях: быстро собирается и за счет стандартных профилей имеет большую многовариантность воплощения Ваших идей. Для большей устойчивости лучше устанавливать угловые вставки.


Популярное фото

Отличное и относительно недорогое решение: сделать основание для стола из типовых станочных профилей. Конструкция получается жесткой, легко трансформируемой. А главное, имеющийся Т-образный паз позволяет работать с прижимами и струбцинами (включая Festool струбцины), рассчитанными на него.

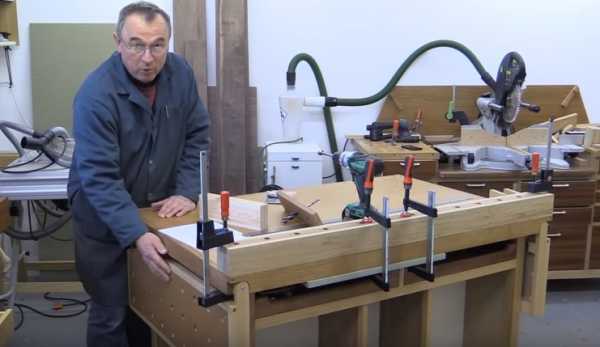

Еще один интересный проект стационарного верстака на роликах от Peter Parfitt из Англии (ниже видео по нему):


Видео:

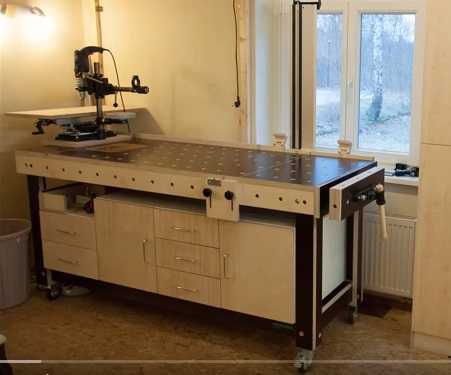

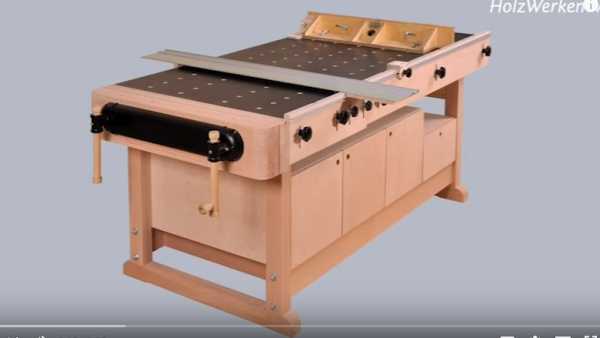

И самым основательным, на наш взгляд, развитием идеи стола MFT является стол-верстак от Holzwerken.
Основательное и продуманное решение с интересными идеями:

Популярное фото

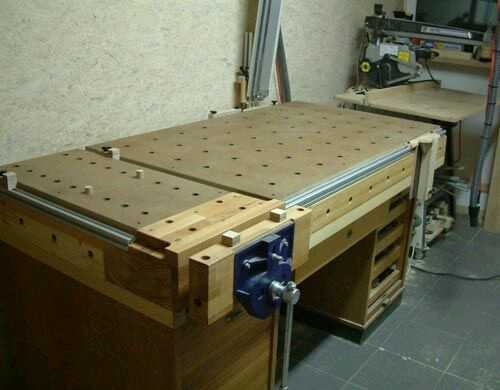

На фото — оригинальное комбинирование классического столярного верстака со столом MFT: совмещены их преимущества и возможности, такой стол позволяет производить как обработку деревянных заготовок, так и окончательную сборку изделия.
Также на фото привлекает внимание грамотно организованная система хранения с применением систейнеров Festool с возможностью быстрого доступа к любому инструменту, оснастке и расходным материалам.


Популярное фото

На фото привлекает внимание в первую очередь простое крепление шины к столу, выполненное из фанеры или мебельного щита, с использованием винтов — барашков.



Видео:

Видео обзор данного верстака:



Ящики и полочки:

Приспособление для установки шины-линейки Festool

Держатель под шланг пылесоса:

Популярное фото

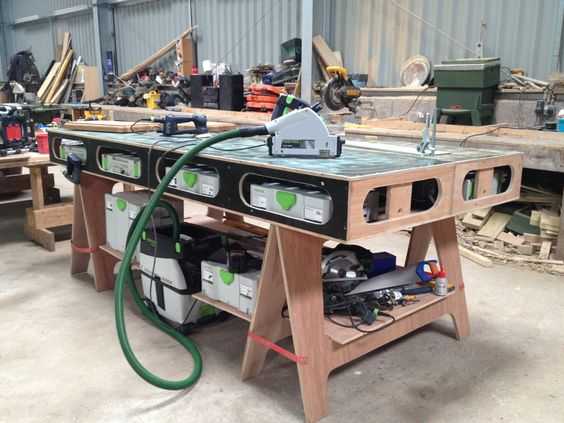

Полностью самостоятельно изготовленный стол MFT на деревянном основании обращает на себя внимание: с одной стороны простотой изготовления из недорогих материалов, а с другой стороны высоким уровнем реализации и количеством находок. К примеру, самодельная ПОВОРОТНАЯ штанга, закрепленная на боковом алюминиевом профиле, компенсирует неудобства работы с длинным шлангом пылесоса.
Высокая популярность именно этой фотографии говорит о большом интересе Мастеров к реализации Концепции «Сделай сам» — DIY — по образу и подобию именитых брендов, таких как Festool.

Настольное самодельное приспособление для фрезерования с помощью фрезера Festool Of1400

Надеемся, эта статья-галерея будет Вам полезной. Приглашаем поделиться своим опытом, фотографиями и идеями, через форму обратной связи или пишите на e-mail: [email protected]

В отзывах к данной странице можете написать свои комментарии.



Источники:  открытые источники в интернете, поисковые системы, соц-сети, фото и видео партнеров, коллег и покупателей.


Работаем с пользой!
Команда «Арсенал Мастера»


Также рекомендуем посмотреть  Весь ассортимент инструмента в Каталоге и  Что мы предлагаем для оснащения Мастерской

Все полезные фотообзоры «Арсенал Мастера»
