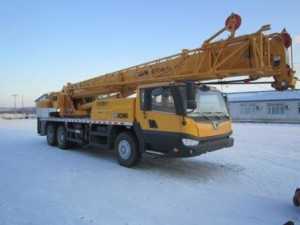

Характеристики Автокрана «XCMG» QY25K5
Автокран XCMG QY25K5 имеет восьмиугольный профиль основной 5-ти секционной стрелы обеспечивает эффективное распределение нагрузки, что значительно улучшает грузоподъемные характеристики автокрана XCMG QY25K5. Трехосный кран XCMG QY25K5 спроектирован с использованием современным технологий Европейских стран-производителей спецтехники.
Грузовысотные и другие технические характеристики крана XCMG QY25K5, а также основные показатели качества, соответствуют лучшим аналогам зарубежных производителей. Благодаря применению новейших конструкционных материалов достигнуты максимальные показатели оптимальной массы техники QY25K5, с сохранением прочностных характеристик.
Возможности полного и частичного выдвижения стрелы в модели XCMG QY25K5, обеспечивает эффективное распределение общей нагрузки, что позволяет работать с негабаритными и тяжёлыми грузами. Две независимые лебедки с планетарными редукторами могут быть использованы одновременно и поодиночке, они просты в управлении и легкодоступны. Стрела крана может совершать круговые обороты на 360 градусов, что обеспечивает стабильную работу автокрана из одной позиции.
Имеется ограничитель свободного хода для соответствующих операций. В момент свободного хода используется планетарный редуктор и закрытый тормоз в постоянном режиме для приведения управления внутренним однорядным зубчатым поворотным кольцом при помощи соответствующего привода.
Имеющийся буферный клапан контролирует плавный поворот и управление движением автокрана. Блокирующий гидравлический клапан интегрирован в модулярную конструкцию, что позволяет уменьшить давление и повысить эффективность гидравлики. Масляный фильтр, противовесный клапан, устройство, против опрокидывания и стопор в контуре гидравлики создают оптимальные и надежные условия для крановых работ.
Грузоподьемные характеристики автокрана XCMG QY25K5
Грузоподъемность автокрана XCMG QY25K5, кг | 25000 | |
Минимальный рабочий радиус, м | 3 | |
Количество секций стрелы | 5 | |
Макс. грузовой момент сложенной стрелы, кНм | 961 | |
Макс. грузовой момент выдвинутой стрелы, кНм | 450 | |
Макс. грузовой момент выдвинутой стрелы и гуська, кНм | 436 | |
Длина сложенной стрелы, м | 10.2 | |
Длина выдвинутой стрелы, м | 38.6 | |
Длина выдвинутой стрелы и гуська китайского крана 25т XCMG QY25K5, м | 47.6 | |
Длина гуська автокрана XCMG QY25K5, м | 8.3 | |
Максимальная высота подъёма выдвинутой стрелы автомобильного крана XCMG QY25K5, м | 38.6 | |
Максимальная высота подъёма выдвинутой стрелы и гуська XCMG QY25K5, м | 47.6 | |
Скорость работы | ||
Время телескопирования стрелы, с | 150 | |
Время подъёма стрелы, с | 75 | |
Скорость поворота платформы, об/мин | 2.5 | |
Макс. скорость наматывания троса основной лебедки, под нагрузкой/без нагрузки, м/мин | 75/125 | |
Размеры и вес автокрана XCMG QY25K5 | ||
Продольный размах аутригеров, мм | 4800 | |
Поперечный размах аутригеров, мм | 6000 | |
Радиус поворота противовеса, мм | 3065 | |

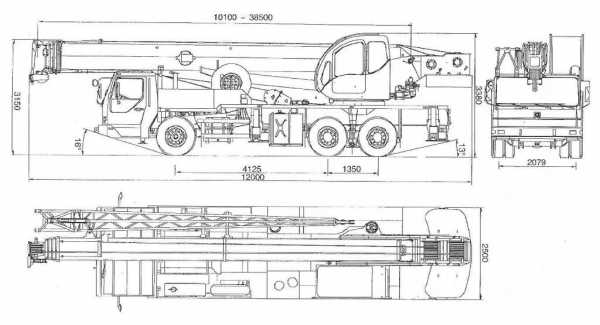

Внешние габариты (Д*Ш*В), мм | 12000*2500*3380 | |
Собственная масса, кг | 31000 | |
Нагрузка на 1 ось, кг | 6400 | |
Нагрузка на 2 и 3 ось, кг | 24600 | |
Расстояние между осями 1 и 2, мм | 4125 | |
Расстояние между осями 2 и 3, мм | 1350 | |
Двигатель крана XCMG QY25K5 | ||
Двигатель | 6СL280-2 | SC8DK280Q3 |
Максимальная мощность, кВт/об.мин | 206/2200 | 206/2200 |
Класс экологичности | Евро 2 | Евро 3 |
Максимальная скорость движения, км/ч | 75 | |
Расход топлива на 100 км, л | 37 | |
Характеристики передвижения автокрана XCMG QY25K5 | ||
Макс. преодолеваемый подъем, % | 30 | |
Минимальный радиус разворота, м | 22 | |
Минимальный дорожный просвет, мм | 260 | |
Угол переднего свеса, ° | 16 | |
Угол заднего свеса, ° | 13 | |
Тормозной путь (при 30 км/ч), м | 10 |

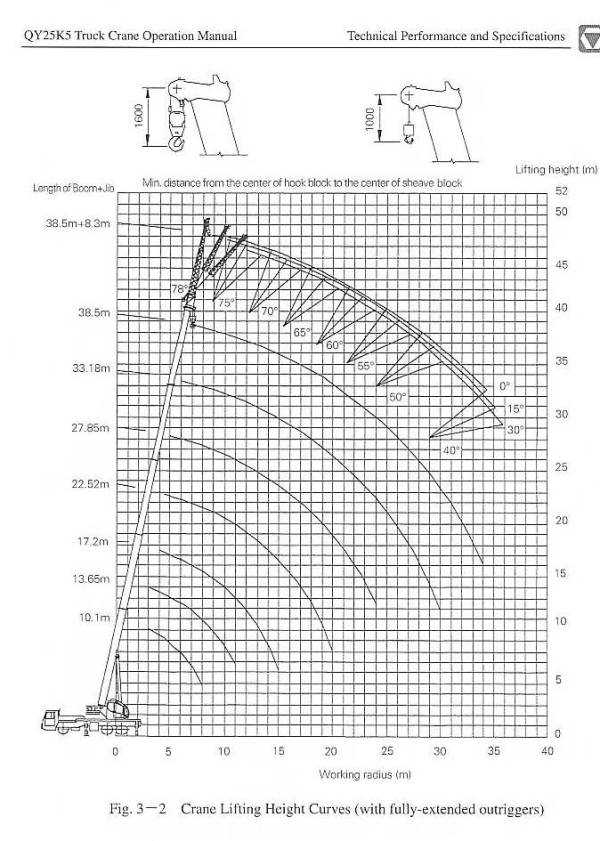

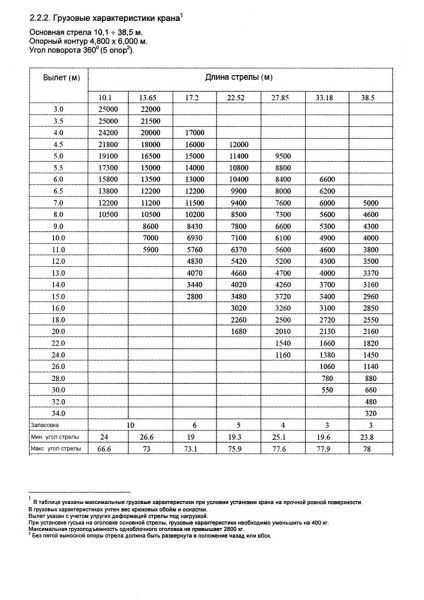

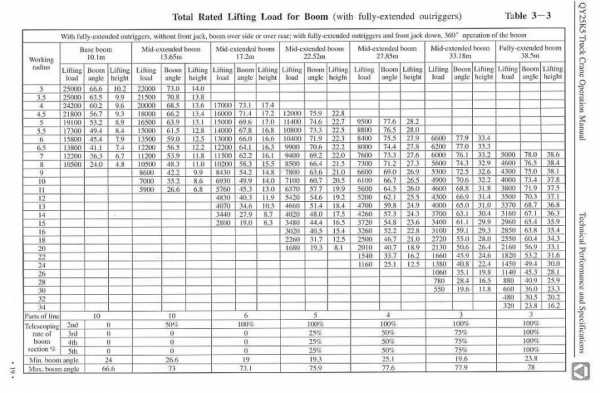

Грузовысотные характеристики китайского автокрана 25т XCMG QY25K5 (разворот 360°)
| 10,1 м | 13,65 м | 17,2 м | 22,52 м | 27,85 м | 33,18 м | 38,5 м | |||||||
Рабочий радиус, м | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) | Вес (кг) | Высота (м) |
3 | 25000 | 10,2 | 22000 | 14 |
|
|
|
|
|
|
|
|
|
|
3,5 | 25000 | 9,9 | 21500 | 13,8 |
|
|
|
|
|
|
|
|
|
|
4 | 24200 | 9,6 | 20000 | 13,6 | 17000 | 17,4 |
|
|
|
|
|
|
|
|
4,5 | 21800 | 9,3 | 18000 | 13,4 | 16000 | 17,2 | 12000 | 22,8 |
|
|
|
|
|
|
5 | 19100 | 8,9 | 16500 | 13,1 | 15000 | 17 | 11400 | 22,7 | 9500 | 28,2 |
|
|
|
|
5,5 | 17300 | 8,4 | 15000 | 12,8 | 14000 | 16,8 | 10800 | 22,5 | 8800 | 28 |
|
|
|
|
6 | 15800 | 7,9 | 13500 | 12,5 | 13000 | 16,6 | 10400 | 22,3 | 8400 | 27,9 | 6600 | 33,4 |
|
|
6,5 | 13800 | 7,4 | 12200 | 12,2 | 12200 | 16,3 | 9900 | 22,2 | 8000 | 27,8 | 6200 | 33,3 |
|
|
7 | 12200 | 6,7 | 11200 | 11,8 | 11500 | 16,1 | 9400 | 22 | 7600 | 27,6 | 6000 | 33,2 | 5000 | 38,6 |
8 | 10500 | 4,8 | 10500 | 11 | 10200 | 15,5 | 8500 | 21,5 | 7300 | 27,3 | 5600 | 32,9 | 4600 | 38,4 |
9 |
|
| 8600 | 9,9 | 8430 | 14,8 | 7800 | 21 | 6600 | 26,9 | 5300 | 32,6 | 4300 | 38,1 |
10 |
|
| 7000 | 8,6 | 6930 | 14 | 7100 | 20,5 | 6100 | 26,5 | 4900 | 32,2 | 4000 | 37,8 |
11 |
|
| 5900 | 6,8 | 5760 | 13 | 6370 | 19,9 | 5600 | 26 | 4600 | 31,8 | 3800 | 37,5 |
12 |
|
|
|
| 4830 | 11,9 | 5420 | 19,2 | 5200 | 25,5 | 4300 | 31,4 | 3500 | 37,1 |
13 |
|
|
|
| 4070 | 10,5 | 4660 | 18,4 | 4700 | 24,9 | 4000 | 31 | 3370 | 36,8 |
14 |
|
|
|
| 3440 | 8,7 | 4020 | 17,2 | 4260 | 24,3 | 3700 | 30,4 | 3160 | 36,3 |
15 |
|
|
|
| 2800 | 6,3 | 3480 | 16,5 | 3720 | 23,6 | 3400 | 29,9 | 2960 | 35,9 |
16 |
|
|
|
|
|
| 3020 | 15,4 | 3260 | 22,8 | 3100 | 29,3 | 2850 | 35,4 |
18 |
|
|
|
|
|
| 2260 | 12,5 | 2500 | 21 | 2720 | 28 | 2550 | 34,3 |
20 |
|
|
|
|
|
| 1680 | 8,1 | 2010 | 18,9 | 2130 | 26,4 | 2160 | 33,1 |
22 |
|
|
|
|
|
|
|
| 1540 | 16,2 | 1660 | 24,6 | 1820 | 31,6 |
24 |
|
|
|
|
|
|
|
| 1160 | 12,5 | 1380 | 22,4 | 1450 | 30 |
26 |
|
|
|
|
|
|
|
|
|
| 1060 | 19,8 | 1140 | 28,1 |
28 |
|
|
|
|
|
|
|
|
|
| 780 | 16,5 | 880 | 25,9 |
30 |
|
|
|
|
|
|
|
|
|
| 550 | 11,8 | 660 | 23,3 |
32 |
|
|
|
|
|
|
|
|
|
|
|
| 480 | 20,2 |
34 |
|
|
|
|
|
|
|
|
|
|
motors.kiev.ua
Характеристики | Автокран XCMG QY25K5-I |
Производитель: | XCMG |
Модель: | QY25K5-I |
Габариты | |
Общая ДхШхВ (мм): | 12000х2500х3380 |
Весовые характеристики | |
Снаряженная масса (кг): | 31000 |
Нагрузка на ось передний мост (кг): | 6440 |
Нагрузка на ось задний мост (кг): | 24600 |
Производительность | |
Макс. Скорость (км/ч): | 75 |
Мин. диаметр поворота (м): | 22 |
Мин. радиус поворота(мм): | 6500 |
Мин. дорожный просвет (мм): | 260 |
Угол подъема(°): | 16 |
Угол отклонения(°): | 13 |
Тормозной путь (при скорости 30 км/ч) (м): | 10 |
Макс. преодолеваемость: | 30 |
Расход топлива на 100 км (л): | 37 |
Двигатель | |
Модель: | SC8DK280Q4(EuroIV) |
Номинальная мощность(kW/(r/min.)): | 206/(2200) |
Номинальный крутящий момент двигателя(N.m/(r/min.)): | 1112/(1400) |
Скорость вращение двигателя (rpm.): | 2200 |
Рабочих характеристики подъема | |
Макс. Общая номинальная грузоподъемность (кг): | 25000 |
Мин. рабочий радиус (м): | 3 |
Радиус поворота (м): | 3.065 |
Макс. грузовой момент основной стрелы (kN.m): | 961 |
Макс. грузовой момент полностью выдвинутой стрелы (kN.m): | 450 |
Макс. грузовой момент полностью стрела + гусек (kN.m): | 436 |
Промежуток аутригера продольные (м): | 4.8 |
Промежуток аутригера боковые (м): | 6 |
Высота подъема основная стрела (м): | 10.2 |
Высота подъема полностью выдвинутой стрелы (м): | 39.5 |
Высота подъема полностью выдвинутой стрелы + гусек (м): | 47.6 |
Рабочая скорость | |
Время подъема стрелы (с): | 75 |
Полное время раздвигание стрелы (с): | 150 |
Макс. Скорость поворота (r/min): | 2.5 |
Время раздвижения аутригера (ширина удлинение/втягивая одновременно)(с): | 35/30 |
Время подъема аутригера (ширина удлинение/втягивая одновременно)(с): | 40/35 |
Скорость подъема (одной строкой) главная лебедка полная нагрузка (m/min): | 75 |
Скорость подъема (одной строкой) главная лебедка без нагрузки (m/min): | 125 |
Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (m/min): | 75 |
Скорость подъема (одной строкой) вспомогательная лебедка без нагрузки (m/min): | 125 |
zinref.ru

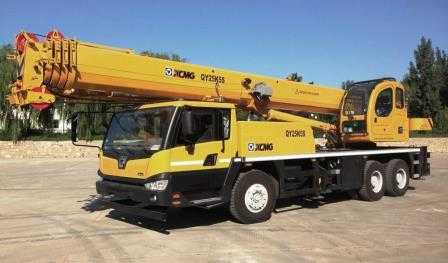

Технические параметры автокрана XCMG QY25K5S
_____________________________________________________________________________________________
_______________________________________________________________________________________________
Технические параметры автокрана XCMG QY25K5S
Автокран XCMG QY25K5S применяется при строительно-монтажных и погрузочно-разгрузочных работах. Это одна из основных единиц техники, которые участвуют в строительстве домов, зданий и сооружений.
Автокран имеет максимальную грузоподъемность 25 тонн при радиусе 3,5 м и относится к серии К. Данная классификация крана имеет секции стрелы в форме шестигранника и гусек.
Кран XCMG QY25K5S оборудован просторной кабиной с хорошим обзором и экономичным двигателем, соответствующим современным требованиям экологичности.
Относительно небольшой вес гарантирует автокрану высокую стабильность и быструю скорость передвижения.
В конструкции автокрана грузоподъемностью 25 тонн использована новая модификация гидросистемы, получившей в Китае несколько государственных патентов.
Эта модификация автокрана, как и ее предшественник, тоже оснащена задним приводом, с отличными показателями проходимости.
Низкий центр тяжести предусматривает хорошую устойчивость как во время движения, так и при выполнении крановых работ.
Автокран XCMG QY25K5 оборудован 5-секционной стрелой с восьмиугольным профилем. Подъем стрелы обеспечивает один гидроцилиндр, выдвижение секций происходит благодаря работе одного гидроцилиндра и специальной блочной системы.
Установленный над кабиной водителя дополнительный аутригер дает повышение устойчивости, что позволяет увеличить сферу выполняемых работ.
Главная и вспомогательная лебедки могут быть задействованы одновременно или по отдельности.
Отличную производительность автокрана XCMG QY25K5S обеспечивает мощный
экономичный двигатель, отвечающий стандартам экологичности Euro-4.
Маневренность и высокие показатели динамичности (кран может развивать скорость до 75 км/ч) — результат использования высокотехнологичных материалов, которые позволили снизить массу технического средства без ущерба эксплуатационным характеристикам.
Поворотная система, реализованная в конструкции крана, имеет функцию свободного скольжения. Это облегчает распределение нагрузки и позволяет легко адаптировать зазор сцепления под актуальные нужды.
Кран XCMG QY25K5S оснащен полноразмерной кабиной крановщика с широким обзором, который облегчает выполнение крановых операций.
Для обеспечения комфортных условий оператору крана кабина оборудована автономной климатической установкой. Кабина водителя крана также имеет отопительную установку.
На подлокотнике операторского кресла расположены два джойстика, с помощью которых осуществляется управление краном.
Их высокая чувствительность позволяет выполнять сложные крановые операции без усилий со стороны оператора. Новейшая гидравлическая система управления обеспечивает высокую точность выполнения погрузочно-разгрузочных работ.
Минимальный радиус работы автокрана этой модели составляет 3 метра. Дополнительную надежность во время управления обеспечивают дополнительный гидравлический корпус, антикавитационное устройство масляного фильтра и другие высокотехнологичные функции.
Безопасность автомобильного крана XCMG QY25K5 обеспечена современной системой, объединившей в себе ряд инженерных решений, направленных на повышение эффективности и надежности осуществления крановых работ.
В систему входят: ограничитель максимального подъема груза, фиксатор свободного хода троса и момента груза, другие элементы защиты. Допускается установка дополнительных устройств безопасности ОНК-140 или ОНК-160С.
Основные параметры крана XCMG QY25K5S
— Грузоподъемность — 25 тонн.
— Мощность двигателя — 206 кВт.
— Скорость передвижения — 69 км/ч.
— Скорость поворота — 2,5 об./мин.
— Высота подъема — 39,5 м с основной стрелой (47,8 с гуськом).
— Скорость подъема/опускания с полной нагрузкой — 75 м /мин.
Кран произведен из материалов, которые отличаются повышенной прочностью при меньшей массе. Это дало возможность снизить общую массу машины.
Функциональные особенности автокранов XCMG QY25K5S:
— Принципиально новая гидравлическая система.
— Отличная проходимость. Обеспечивается задним приводом.
— Хорошая устойчивость при движении и выполнении работ. Организована за счет низкого центра тяжести.
— Модернизированная стрела.
— Независимая работа лебедок. Возможность их совместной и автономной работы.
— Высокая производительность. Модель автокрана XCMG QY25K5 оснащена мощным двигателем стандарта Euro-4.
— Маневренность и отличная динамика.
— Система скольжения поворотной системы. Позволяет без труда адаптировать зазор сцепления, а также облегчить распределение нагрузки.
— Точность и легкость управления. Для осуществления действия необходимо легкое нажатие на джойстик.
— Высокая степень комфорта. Конструкция кабины обеспечивает оператору максимальный обзор. Предусмотрен кондиционер, как в кабине водителя, так и в кабине оператора.
— Безопасность. Ограничение момента груза, предельного подъема и свободного хода троса. Гидравлический клапан защиты от избыточного давления, устройство антикавитации, антиблокировочный механизм.
Технические характеристики автокрана XCMG QY25K5S
Общая масса — 31000 кг
Колесная формула — 6х4
Нагрузка на переднюю ось — 6440 кг
Нагрузка на заднею ось — 24600 кг
Максимальная скорость движения — 75 км/ч
Минимальный диаметр разворота — 22 м
Высота конструкции от пола до потолка — 260 мм
Угол подхода — 16 град
Угол отъезда — 13 град
Расход топливо на 100 км — 37 л
Двигатель автокрана XCMG QY25K
Модель двигателя — SC9DF290Q4
Номинальная мощность — 211/2200 Квт/обмин
Максимальный крутящий момент — 1200/1400 нм/об мин
Объем двигателя — 8820 см.куб.
Расход топлива — 230 гр/кВч
Пусковой двигатель — 24 В, 11 кВт
Генератор переменного тока — 24 В, 35 А
Аккумуляторы — 12В, 170х2А/час
Система охлаждения — центробежный насос (принудительная циркуляция), вентилятор
Параметры рабочего оборудования автокрана XCMG QY25K5S
Максимальная грузоподъемность — 25 тонн
Номинальный рабочий радиус — 3 м
Наибольший грузовой момент на основной стреле — 961 кНм
Наибольший грузовой момент при полном вылете стрелы — 450 кНм
Наибольший грузовой момент при полном вылете стрелы — 436 кНм
Расстояние между аутригерами (продольный) — 48 м
Расстояние между аутригерами (Боковой) — 60 м
Высота основной стрелы автокрана XCMG QY25K — 10,2 м
Полный вылет стрелы — 39,6 м
Полный вылет стрелы + гусек — 47.6м
Время подъема стрелы — 75 с
Время полного выдвижения стрелы — 150 с
Максимальная скорость колебания — 2,5 об\мин
Время выдвижения аутригеров XCMG QY25K5S — 35 с
Главная лебедка, скорость подъема, предельная нагрузка — 75 м/мин
Главная лебедка, скорость подъема, без нагрузки — 125 м/мин
Вспомогательная лебедка, скорость подъема, предельная нагрузка — 75 м/мин
Вспомогательная лебедка, скорость подъема, без нагрузки — 125 м/мин
Грузовысотные рабочие характеристики гуська (удлинителя) автокрана XCMG QY25K5S
Угол наклона стрелы — 40°, Угол наклона гуська — 0°
Грузоподъемность, кг — 280
Вылет, мм — 35600
Высота подъема, м — 31,1
Угол наклона стрелы — 70°, Угол наклона гуська — 0°
Грузоподъемность, кг — 2650
Вылет, мм — 16800
Высота подъема, м — 45,8
Угол наклона стрелы — 40°, Угол наклона гуська — 15°
Грузоподъемность, кг — 260
Вылет, мм — 36400
Высота подъема, м — 39,4
Угол наклона стрелы автокрана XCMG QY25K — 70°, Угол наклона гуська — 15°
Грузоподъемность, кг — 2100
Вылет, мм — 18200
Высота подъема, м — 44,8
Угол наклона стрелы — 40°, Угол наклона гуська — 30°
Грузоподъемность, кг — 250
Вылет, мм — 36800
Высота подъема, м — 27,6
Угол наклона стрелы — 70°, Угол наклона гуська — 30°
Грузоподъемность, кг — 1600
Вылет, мм — 19300
Высота подъема, м — 43,5
_____________________________________________________________________________________________
_____________________________________________________________________________________________
_____________________________________________________________________________________________
_____________________________________________________________________________________________
specdm.ru
кран XCMG QY25K5: steel_c — LiveJournal

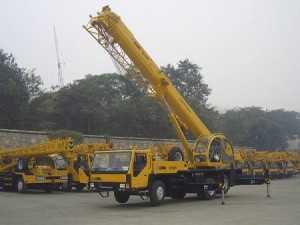

Работы по монтажу конструкций выхода на покрытие буду выполнятся при помощи крана QY25K5Автокран QY25K5 на шасси XCMG грузоподъемностью 25000 кг. Предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ.
Автокран XCMG QY25K5 является модификацией крана XCMG QY25K, отличающейся удлиненной стрелой, имеющей 5 колен и повышенными характеристиками грузоподъемности. Конструкция главной и вспомогательной лебедок автокрана XCMG QY25K5 предусматривает возможность как независимой работы, так и одновременной.
Параметр Ед. измерения Значение
Размеры Длина мм 12000
Ширина мм 2500
Высота мм 3380
Колесная база
Передние мосты мм 4125
Задние мосты мм 1350
Вес Транспортный вес кг 31000
Нагрузка на оси Передняя кг 6440
Задняя кг 24600
Ходовые качества Скорость
движения Максимальная км/ч 75
Минимальная км/ч 3
Радиус поворота Минимальный м 22
Дорожный просвет мм 260
Передний угол атаки (°) 16
Задний угол атаки (°) 13
Тормозной путь при скорости 30 км/ч м 10
Преодолеваемый уклон макс. % 30
Расход топлива на 100 км л 37
Двигатель модель SC8DK280Q3
Мощность/число оборотов кВт/об. мин 206/2200
Параметры Ед. изм. Значение
Параметры Максимальная грузоподъемность тн 25
Минимальный радиус работы м 3
Радиус поворота стана м 3.065
Макс. момент Основная стрела КН.м 961
Полная стрела КН.м 450
Стрела+гусек КН.м 436
Расстояние между опорами длина м 4.8
ширина м 6
Высота подъема Основная стрела м 10.2
Полная стрела м 38.6
Стрела+гусек м 47.6
Скорость работы Время подъема стрелы с 75
Время выдвижения с 150
Скорость поворота стана об/мин 2.5
Скорость подъема Главная лебедка полная нагрузка м/мин 75
без нагрузки м/мин 125
Вспомога- тельная лебедка полная нагрузка м/мин 75
без нагрузки м/мин 125
Моя рабочая страница КМ и КМД Проектирование разделов КМ и КМД и технологии
Моя рабочая страница КМ и КМД Проектирование разделов КМ и КМД и технологии
http://verrsus-35rus.livejournal.com/
http://steel-c.livejournal.com/
steel-c.livejournal.com
Современный автокран китайского производства XCMG QY25R5
Строительство и монтаж высотных объектов, народнохозяйственного и бытового назначения, погрузка и выгрузка грузов повсеместно ведется с применением грузоподъемной техники. В приоритете сегодня мобильные краны на автомобильном шасси, обладающие широким спектром технических возможностей. В мировом парке автокранов славится продукция китайской компании XCMG, которая входит в число 50-ти лучших производителей. Этот бренд занял почетное место на строительных площадках не только Азии и Африки, но и конкурирует с лидирующими фирмами-производителями Европы и Америки.
Особенности грузоподъемной техники XCMG QY25K5
Надежным помощником у строителей стал довольно надежный автокран XCMG QY25K5. Его эксплуатационные возможности обеспечивают полный комплекс услуг в ходе погрузочно-разгрузочных и строительно-монтажных работ в различных условиях..
Технические характеристики
Используемые при разработке автокрана инновационные решения и технологии дали возможность компании достичь практически совершенных для грузоподъемных устройств технические данных:
- Грузоподъемность в 25 тонн позволяет возводить объекты в несколько этажей при этом не используя дорогие башенные краны.
- Мощность двигателя в 280 л.с. позволяет увеличить производительность оборудования, преодолевать подъемы в 30 градусов, и развивать скорость движения до 75 км/час. Расход топлива не превышает 37 литров на 100 км.
- Подъем грузов на высоту до 47,8 метров осуществляется телескопической 4-х секционной стрелой из стали высокой прочности и пониженной массой, что позволило несколько снизить общий вес агрегата.
- Процесс подъема производится с помощью мощного гидроцилиндра, с применением блочной системы за 70 секунд. На максимальную высоту подъем груза осуществляется за 150 секунд. Минимальный рабочий радиус составляет 3 метра. При скорости поворота платформы в 2,5 об/мин обеспечивается оперативное управление ходом работ на ограниченном в размерах участке.
Основные преимущества перед современными аналогами
Ходовая часть автокрана на шинах большого диаметра и профиля, полный привод 4х4 существенно увеличили его проходимость. Независимая подвеска шасси позволяет управлять механизмом всеми колесными парами, маневрировать в разные стороны и занимать выгодную позицию для работы.
Появилась возможность одновременного использования двух лебедок с планетарными редукторами. Не меняя позиции, автокран имеет возможность совершать круговые движения стрелой на 360 градусов. Для повышения безопасности работ применены противовесный клапан, специальные устройства против опрокидывания, обрыва тягового троса и слежения за предельным весом поднимаемого груза.
Созданы комфортные условия для оператора автокрана с удобным размещением органов управления и круговым обзором.
Отличительные качества модели XCMG QY25K5 S
Наиболее покупаемая модель — автокран XCMG QY25R5S характеристики, которого благодаря немецким технологиям, стали особенно привлекательны. В компании идет постоянный процесс обновления грузоподъемных подвижных механизмов. Так, автокран XCMG QY25R5S оснащался комплектующими и мотором типа C6L280-2 и отвечал требованиям Евро 3. На доработанную модель автокрана XCMG QY25R5S поставлен бензиновый двигатель Shanghai, повышенной мощности, удовлетворяющий требования экологических норм по стандарту Евро 4. Благодаря распределенному впрыску топлива и применению электронной системы зажигания преодолена проблема с использованием автокрана в жестких зимних условиях. Эта модель оснащена уже модернизированной 5-ти секционной стрелой, профиль которой изменен на восьмиугольный. Гидроцилиндр и специальная блочная система позволяют увеличить скорость подъема до 75 метров в минуту.
На современном рынке купить автокран XCMG QY25K5S, цена которого сравнительно ниже известных европейских типов грузоподъемной техники можно в более чем 150 странах мира. Высокие ходовые качества машины, простота в эксплуатации и обслуживании, способность уверенно держать предельные нагрузки делают ее конкурентоспособной, но доступной для потребителя на современном рынке.
kowsh.ru
Характеристики |
Автокран XCMG QY25K5-I |
Производитель: | XCMG |
Модель: | QY25K5-I |
Габариты | |
Общая ДхШхВ (мм): | 12000х2500х3380 |
Весовые характеристики | |
Снаряженная масса (кг): | 31000 |
Нагрузка на ось передний мост (кг): | 6440 |
Нагрузка на ось задний мост (кг): | 24600 |
Производительность | |
Макс. Скорость (км/ч): | 75 |
Мин. диаметр поворота (м): | 22 |
Мин. радиус поворота(мм): | 6500 |
Мин. дорожный просвет (мм): |
260 |
Угол подъема(°): | 16 |
Угол отклонения(°): | 13 |
Тормозной путь (при скорости 30 км/ч) (м): | 10 |
Макс. преодолеваемость: | 30 |
Расход топлива на 100 км (л): | 37 |
Двигатель | |
Модель: | SC8DK280Q4(EuroIV) |
Номинальная мощность(kW/(r/min.)): | 206/(2200) |
Номинальный крутящий момент двигателя(N.m/(r/min.)): |
1112/(1400) |
Скорость вращение двигателя (rpm.): | 2200 |
Рабочих характеристики подъема | |
Макс. Общая номинальная грузоподъемность (кг): | 25000 |
Мин. рабочий радиус (м): | 3 |
Радиус поворота (м): | 3.065 |
Макс. грузовой момент основной стрелы (kN.m): | 961 |
Макс. грузовой момент полностью выдвинутой стрелы (kN.m): | 450 |
Макс. грузовой момент полностью стрела + гусек (kN.m): |
436 |
Промежуток аутригера продольные (м): | 4.8 |
Промежуток аутригера боковые (м): | 6 |
Высота подъема основная стрела (м): | 10.2 |
Высота подъема полностью выдвинутой стрелы (м): | 39.5 |
Высота подъема полностью выдвинутой стрелы + гусек (м): | 47.6 |
Рабочая скорость | |
Время подъема стрелы (с): | 75 |
Полное время раздвигание стрелы (с): | 150 |
Макс. Скорость поворота (r/min): | 2.5 |
Время раздвижения аутригера (ширина удлинение/втягивая одновременно)(с): | 35/30 |
Время подъема аутригера (ширина удлинение/втягивая одновременно)(с): | 40/35 |
Скорость подъема (одной строкой) главная лебедка полная нагрузка (m/min): | 75 |
Скорость подъема (одной строкой) главная лебедка без нагрузки (m/min): | 125 |
Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (m/min): | 75 |
Скорость подъема (одной строкой) вспомогательная лебедка без нагрузки (m/min): | 125 |
www.astamur.ru
Характеристики |
Автокран XCMG QY25K5 |
|
Производитель: | XCMG | |
Модель: | QY25K5 | |
Габариты | ||
Общая ДхШхВ (мм): | 12000х2500х3380 | |
Весовые характеристики | ||
Снаряженная масса (кг): | 31000 | 31750 |
Нагрузка на ось передний мост (кг): | 6400 | 6550 |
Нагрузка на ось задний мост (кг): | 24600 | 25200 |
Производительность | ||
Макс. Скорость (км/ч): | 75 | |
Мин. диаметр поворота (м): | 22 | |
Мин. дорожный просвет (мм): | 260 | |
Угол подъема(°): | 16 | |
Угол отклонения(°): | 13 | |
Тормозной путь (при скорости 30 км/ч) (м): | 10 | |
Макс. преодолеваемость(%): | 30 | |
Расход топлива на 100 км (л): | ~37 | |
Двигатель | ||
Производитель: | Shanghai | SINOTRUK |
Модель двигателя: | SC8DK280Q3 | WD615.329 |
Номинальная мощность(кВт/(обр/мин)): | 206/2200 | 213/2200 |
Номинальный крутящий момент двигателя(N.m/(обр/мин)): | 1112/1400 | 1160/1400 |
Объем двигателя (мл): | 8300 | 9726 |
Количество цилиндров: | 6 | 6 |
Скорость вращение двигателя (rpm.): | 2200 | 2200 |
Габариты двигателя (ДхШхВ)(мм): | 1363х890х982 | |
Вес двигателя(кг): | 700 | 850 |
Экологический класс: | Евро-3 | |
Рабочих характеристики подъема | ||
Макс. Общая номинальная грузоподъемность (кг): | 25000 | |
Мин. рабочий радиус (м): | 3 | |
Радиус поворота (м): | 3.065 | |
Макс. грузовой момент основной стрелы (kN.m): | 961 | |
Промежуток аутригера продольные (м): | 5.14 | |
Промежуток аутригера боковые (м): | 6 | |
Длина основной стрелы (м): | 10.1 | |
Длина полностью выдвинутой основной стрелы (м): | 38.5 | |
Длина гуська, (м): | 8.3 | |
Длина полностью выдвинутой стрелы + гусек (м): | 46.8 | |
Рабочая скорость | ||
Время подъема стрелы (с): | 68 | |
Полное время раздвигание стрелы (с): | 150 | |
Макс. Скорость поворота (обр./м): | 2.5 | |
Скорость подъема (одной строкой) главная лебедка полная нагрузка (m/min): | 125 | |
Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (m/min): | 125 |
www.astamur.ru
