БелАЗ 75600 — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 мая 2016; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 мая 2016; проверки требуют 5 правок.
БелАЗ-75600
Общие данные
Годы производства 2005 - наст. время
Сборка ОАО «БЕЛАЗ»
Класс карьерный самосвал
Дизайн
Двигатель
Cummins QSK 78-C
Характеристики
Массово-габаритные
Длина 14 900 мм
Ширина 9250 мм
Высота 7220 мм
Масса 240 000 кг
Другое
Грузоподъёмность 320000кг
 БелАЗ-75600 на Викискладе

БелАЗ-75600 — карьерный самосвал производства Белорусского автомобильного завода.

Разработан как машина высокого технического уровня. При создании данного самосвала использованы последние достижения в развитии науки и техники, а также выполнены все требования международных стандартов по безопасности. Созданный в 2005 году, БелАЗ-75600 является первым на заводе самосвалом с применением электромеханической трансмиссии переменного тока на основе использования модульных электронных блоков преобразования пускорегулирующей системы, электронной системой контроля и диагностики работы систем, телеметрической системой обзора заднего вида. Оснащён дизельным двигателем мощностью 2610 кВт (3500 л. с.), соответству

ru.wikipedia.org

БелАЗ-75710 — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 сентября 2017; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 сентября 2017; проверки требуют 7 правок.
БелАЗ-75710
Общие данные
Годы производства 2013 — настоящее время
Сборка ОАО «БелАЗ»
Класс карьерный самосвал
Дизайн
Двигатель
Характеристики
Массово-габаритные
Длина 20 600 мм
Ширина 9750 мм
Высота 8170 мм
Масса 360 000 кг
Другое
Грузоподъёмность 450 000 кг
 БелАЗ-75710 на Викискладе

БелАЗ-75710 — самый большой в мире самосвал грузоподъёмностью 450 тонн. Первый экземпляр выпущен осенью 2013 года. Заказчиком самосвала стал холдинг «

ru.wikipedia.org

История автомобильной компании Белаз

История Белорусского автомобильного завода (БелАЗ) начинается в сентябре 1958 года, в поселке Жодино на окраине города Минска на базе завода мелиоративных и дорожных машин, построенного еще в 1947 г. Его специализацией стали тяжелые карьерные самосвалы с цельнометаллическим кузовом и задней разгрузкой. Пионером производства карьерных самосвалов в СССР был Минский автозавод (МАЗ), где в 1950 г. под руководством главного конструктора Б.Л. Шапошника был создан первый отечественный 25-ти тонный самосвал МАЗ-525, а в 1957 г. — 3-х осный вариант МАЗ-530 (6×4) грузоподъемностью 40 т. МАЗ-525 стал первой машиной, которая была собрана на Белорусском автозаводе 6 ноября 1958 г.

Туда же передали производство и МАЗ-530. Эти самосвалы имели 12-ти цилиндровый V-образный дизель Д-12А мощностью 300 и 450 л.с., планетарные колесные редукторы и шины с посадочным диаметром 32 дюйма. В сентябре 1961 г. на БелАЗе был собран первый 27-ми тонный самосвал БелАЗ-540 полной массой 48 т.. Выпускавшийся с сентября 1965 г., он оснащался дизелем Д-12А V12 (38,8 л., 375 л.с.), автоматической гидромеханической 3-х ступенчатой коробкой передач, колесными планетарными редукторами, гидроусилителем рулевого механизма, 25-ти дюймовыми шинами.

Впервые в стране на нем применили гидропневматическую подвеску и объединенную гидросистему. С 1967 г. выпускали модернизированный вариант БелАЗ-540А с новым дизелем V12 модели ЯМЗ-240 (22,3 л., 360 л.с.). Самосвал имел колесную базу 3550 мм., развивал максимальную скорость 55 км/ч. Этот автомобиль первым в СССР был удостоен почетного в те времена знака качества и соответствовал мировому уровню. С 1972 г. выпускали так называемые северный и тропический (экспортный) варианты — соответственно «540С» и «540Т».

Седельный тягач «540В» работал в составе 45-ти тонного самосвального автопоезда. Одновременно с ними завод предлагал самосвал-углевоз «7510», у которого геометрическая емкость кузова была увеличена с 15 до 19 м

3. В 1967 г. основой второго, более тяжелого семейства, стал 2-х осный 40-тонный самосвал БелАЗ-548А полной массой 69 т. с колесной базой 4200 мм. и кузовом вместимостью 21 м3. На нем использовали дизель ЯМЗ-240Н с турбонаддувом мощностью 500 л.с.. Автомобиль комплектовался гигантскими по тому времени колесами с шинами размером 21,00-33.

В остальном его конструкция повторяла предыдущее семейство «540». В 1972 г. этот самосвал стали собирать в северном исполнении «548С», как углевоз «7525» с 27-ми кубовым кузовом и седельный тягач «548В» для работы с самосвальными полуприцепами грузоподъемностью 65 т.. Был изготовлен также дизель-электрический автопоезд с 4-х тяговыми мотор-колесами мощностью 800 кВт. С 1968 г. с использованием агрегатов этих самосвалов выпускался 1-но осный тягач БелАЗ-531 для буксирования скрепера или землевозной тележки, полная масса которых достигала 60 т..

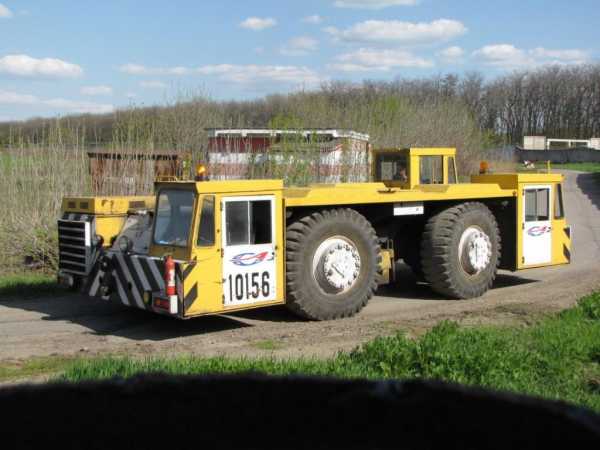

Развитием этого направления в дальнейшем стали низкие и короткобазные аэродромные тягачи для буксировки крупных авиалайнеров с взлетной массой до 210 т.. Завод предлагал три модели «6411», «7421» (1978 г.), «74211» (1988 г.) с дизелями мощностью 375-525 л.с., гидромеханическими трансмиссиями и подвесками, передней и задней подъемными кабинами. В 60-е гг. началось осуществление программы создания самосвалов грузоподъемностью 110 т. и более на основе принципиально иных конструктивных решений, к которым в первую очередь относилась электрическая трансмиссия.

Двигатель автомобиля приводил генератор постоянного тока, который снабжал электроэнергией встроенные в ступицы задних колес тяговые электродвигатели, получившие название «мотор-колесо». Первым в декабре 1968 г., в канун 50-ти летия Белорусской ССР, был построен опытный 75-ти тонный самосвал БелАЗ-549 с колесной базой 4450 мм., дизелем V8 (58,2 л., 950-1000 л.с.), электрогенератором в 500 кВт., мотор-колесами мощностью по 230 кВт. каждое, независимой гидропневматической подвеской колес, раздельным гидроприводом передних и задних тормозов, шинами размером 27,00-49. Емкость кузова составляла 38-40 м3, полная масса самосвала — 142 т., максимальная скорость — 60 км/ч.

Выпускавшаяся с 1976 г. серия «549» включала модели «549Е» с двигателем V12 (43,7 л., 1050 л.с.) с турбонаддувом и электрогенератором в 630 кВт., «549Б» и «549В» с дизелями V6 (900 л.с.) или V8 (1100 л.с), а также северный вариант «549С». В рамках опытных работ в 1969 г. был построен седельный тягач БелАЗ-549В с газотурбинным силовым агрегатом мощностью 1200 л.с., буксировавший 120-ти тонный полуприцеп. Его развитием в 1976 г. стал седельный тягач БелАЗ-7420 для одноосного полуприцепа БелАЗ-9590 грузоподъемностью 120 т..

[youtube=http://http://www.youtube.com/watch?v=Du3gM0HFf2E]

Его оборудовали дизелем V8 с турбонаддувом (58 л., 1300 л.с.) и электрогенератором в 800 кВт., причем полуприцеп также имел мотор-колеса. При полной массе 222 т. автопоезд развивал скорость 50 км/ч, расходуя 600 г. топлива на 100 км. В 80-е гг. на смену серии «540» пришел 30-ти тонный вариант БелАЗ-7522 с более экономичным двигателем мощностью 360 л.с., новой трансмиссией с увеличенным КПД гидротрансформатора, модернизированной тормозной системой и обновленной облицовкой радиатора. Вариант углевоза получил индекс «7526».

С 1981 г. выпускали также 30-ти тонные «75401» и «7540» для вывоза скальной породы из глубоких карьеров, оборудованные 445-сильным дизелем ЯМЗ-240ПЛ2 с турбонаддувом. Модернизированный вариант «548» грузоподъемностью 42 т. получил обозначение БелАЗ-7523, а его углевозный вариант — «7527». Наследником серии «549» стал 80-ти тонный «7509» с задними дисковыми тормозами. В 1981 г. эта серия получила развитие в конструкции 110-ти тонного самосвала «7519» с колесной базой 5300 мм. и полной массой 195 т..

Его оборудовали дизелем V8 мощностью 1300 л.с., генератором в 630 кВт. и четырьмя тяговыми мотор-колесами по 360 кВт. каждое. Вариант «75191» получил двигатель V6 (1100 л.с). Передние и задние барабанные тормоза имели независимый гидравлический привод. Этот гигант шириной 5 м. и высотой свыше 6 м. имел кузов вместимостью 44 м3, шины размером 33,00-51, развивал максимальную скорость 60 км/ч и расходовал 420 л. топлива на 100 км. Через год появился «7521» грузоподъемностью 180 т. (полная масса 330 т.) — один из самых больших и мощных автомобилей своего времени.

На нем использовали дизель V12 с турбонаддувом (87,2 л., 2300 л.с.) и максимальным крутящим моментом 11860 Нм.. Автомобиль был снабжен электротрансмиссией, в состав которой входили генератор постоянного тока в 1250 кВт. и мотор-колеса по 560 кВт.. Дисковые тормоза имели пневматический усилитель. Кабину сделали 2-х местной, цельнометаллический кузов емкостью 70 м3 был снабжен обогревом. Устанавливали шины размером 40,00-57. При колесной базе 6650 мм. габаритные размеры составляли 13500х6050×7700 мм..

Самосвал развивал скорость 50 км/ч, а средний расход топлива составлял 600 л. на 100 км. К концу 80-х гг. БелАЗ стал крупнейшим в мире производителем карьерных самосвалов, выпуская ежегодно 5-5,5 тыс. таких машин. Это единственный в мире завод, где большинство подобных автомобилей собирают на конвейере. На рубеже 80-90-х гг. БелАЗ замедлил темпы своего развития, продолжая выпускать незначительно модернизированные варианты прежних базовых серий.

Основой программы были модели «7540», «7548», «7549», «7512» и «75214» грузоподъемностью соответственно 30, 42, 80, 120 и 180 т. и их углевозные исполнения с двигателями мощностью от 420 до 2300 л.с. Первая машина нового поколения появилась в 1995 г. Это был 55-ти тонный БелАЗ-7555, для которого предлагали на выбор дизели ЯМЗ, МТУ (MTU) или «Камминс» (Cummins) мощностью 525-730 л.с., гидромеханическую коробку передач собственного изготовления или американскую «Эллисон» (Allison), гидропневматическую подвеску колес с 35-дюймовыми шинами.

В последующие годы завод продолжал расширять новое семейство большегрузных машин, сохранивших традиционную электрическую трансмиссию. В это трудное время появилась обновленная гамма унифицированных самосвалов грузоподъемностью 120-140 т.. Ее основой стали самосвалы «75121» и «75131» с дизелями V8 и V16 мощностью 1200-1600 л.с. и генераторами переменного тока с преобразователями и тяговыми электродвигателями постоянного тока. Эту гамму продолжила 200-тонная модель «75303» с дизелем мощностью 2300 л.с.

Высшим достижением БелАЗа и одним из крупнейших в мире дизель-электрических самосвалов стал 280-ти тонный БелАЗ-75501 полной массой 480 т., построенный в 1992 г. совместно с японской компанией «Комацу» (Komatsu). На нем впервые в практике завода были использованы шарнирно-сочлененная рама, передние двускатные колеса и дисковые тормоза на всех колесах, видеокамеры вместо зеркал заднего вида. Дизель V12 с турбонаддувом Коломенского завода (165,6 л., 3150 л.с.) вынесен за пределы колесной базы, размещен спереди поперечно и приводит генератор переменного тока, подающий электроэнергию на все четыре мотор-колеса. Максимальная скорость гигантской машины — 40 км/ч.

В 1995 г. экономические реформы заставили БелАЗ круто изменить свое магистральное направление и начать сборку польских развозных 1,2-тонных грузовиков «Люблин» (Lublin). Для расширения своей программы БелАЗ продолжает разрабатывать и выпускать новую технику: контейнеровозы «7542», шасси для автокранов «5840», внутризаводские транспортеры «7920» для перевозки ковшей с расплавленным металлом, низкорамные 140-тонные транспортеры «7921» и «7924» для металлургических предприятий, поливочные автомобили «7648». В конце 90-х ежегодно БелАЗ выпускал 850-1100 самосвалов и шасси.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

характеристики и цены, фотографии и обзор

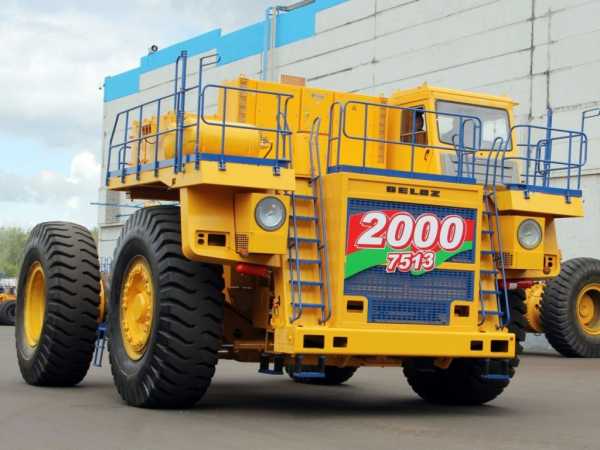

БелАЗ-7513 – современный большегрузный карьерный самосвал с грузоподъемностью 130 – 136 тонн. Выпускаемый в 7 модификациях, данный самосвал зарекомендовал себя как надежный большегруз для транспортировки горных пород из мест открытой добычи полезных ископаемых.

БелАЗ-7513 отличается высокой эффективностью при постоянном использовании, при этом у данного самосвала удобная система управления, проверенные временем основные узлы и агрегаты, а также комфортная кабина с отличным обзором по трем направлениям.

БелАЗ-7513 выполнен в классическом для техники данной марки форм-факторе с массивной головной частью, включающей высокий капот с двумя интегрированными решетками радиаторов, лестницы для подъема наверх и высокопосаженную кабину, смещенную к левой части по ходу движения. Справа от кабины расположен шкаф электрооборудования, а вся верхняя площадка огорожена металлическим трубчатым ограждением.

Кузов этого самосвала имеет треугольный профиль и дополнен крупным передним козырьком, предохраняющим кабину от попадания обломков горной породы во время загрузки кузова.

Кабина на самосвалах серии БелАЗ-7513 двухдверная, с двумя посадочными местами, причем кресло водителя снабжено пневмоподвеской и удобной системой регулировки положения. Кабина оснащена тепло- и шумоизоляцией последнего поколения (уровень шума не более 80 дБ), а рабочее место водителя полностью соответствует требованиям стандарта безопасности ROPS.

Общая габаритная длина карьерного самосвала БелАЗ-7513 достигает 11 500 мм, из которых 5300 мм приходится на колесную базу, 2850 мм на передний, а 2900 мм на задний свесы. Габаритная ширина по зеркалам достигает 7000 мм, высота по козырьку кузова равна 5900 мм (5050 мм по крыше кабины). При подъеме кузова на максимальную высоту габаритная высота увеличивается до 11 000 мм. При этом расстояние от земли до нижней кромки кузова составит 1200 мм. Клиренс (дорожный просвет) самосвала равен 600 мм.

Масса пустого самосвала не превышает 109 500 кг, при этом полная масса варьируется в диапазоне 237 100 – 245 500 кг (в зависимости от модификации) – таким образом грузоподъемность машин этой серии равна 130 тонн (при установке стандартных шин) и увеличивается до 136 тонн (при использовании шин 33.00R51).

Для перевозки горной породы эта машина оснащается сварным металлическим кузовом ковшового типа, оборудованным защитным козырьком, системой обогрева выхлопными газами, системой безопасности FOPS и устройством механического стопорения кузова в поднятом положении. В базовом исполнении кузов имеет геометрическую вместимость 45,5 м³ при габаритах 7450х6400 мм и погрузочной высоте 4800 мм. Кузов установлен на сварной раме с продольными лонжеронами коробчатого сечения, все элементы которой выполнены из высокопрочной низколегированной стали. Подъем кузова выполняется при помощи гидравлических цилиндров телескопического типа, имеющих трехступенчатую конструкцию с одной ступенью двойного действия. Питание цилиндров обеспечивает аксиально-поршневой масляный насос с переменной производительностью.

Карьерный самосвал БелАЗ-7513 выпускается в 7 модификациях, главным отличием которых является тип используемых силовых агрегатов и тяговых электромоторов:

  • На базовом исполнении этой модели используется дизельный 12-цилиндровый двигатель V-образной компоновки Cummins QSK 45-C с рабочим объемом 45,0 литра, номинальной мощностью 1600 л.с., максимальным крутящим моментом в 6836 Нм и удельным расходом топлива 209 г/кВт*ч.
    Электромеханическая трансмиссия представлена тяговым генератором 5GTA22W и тяговыми электродвигателями переменного тока 5GEB31A и 5GEB23E.
  • На модификации БелАЗ-75131 применяется 16-цилиндровый дизель Cummins KTA 50-C, рабочий объем которого достигает 50,3 литра – он выдает 1600 л.с. мощности и производит до 6292 Нм крутящего момента при удельном расходе топлива не более 208 г/кВт*ч.
    Электромеханика переменно-постоянного тока на тут включает тяговый генератор GSN-500 и электродвигатели EDP-600 и EK-590.
  • Версия БелАЗ-75135 получает 12-цилиндровую дизельную силовую установку Cummins KTA 38-C с рабочим объемом 37,8 литра, мощностью 1200 л.с. и крутящим моментом не более 4726 Нм. Удельный расход топлива данного мотора составляет 207 г/кВт*ч, а помогает ему электропривод переменно-постоянного тока с тяговым генератором GST-1 или SGT-1000, а также электродвигателями EDP-600 и EK-590.
  • Для исполнения БелАЗ-75137 используется дизельный двигатель MTU DD 12V4000, в активе которого 12 цилиндров с совокупным объемом 48,8 литра. Его максимальная отдача заявлена на уровне 1600 л.с. и 7612 Нм, а удельный расход топлива не превышает 201 г/кВт*ч. В комплекте с данным мотором устанавливается тяговый генератор GST-1, а также комплект электродвигателей EDP-600 и EK-590.
  • Модификация БелАЗ-75139 оборудуется уже упомянутым движком Cummins KTA 50-C, работающим в комплекте с тяговым генератором GST-800 и электродвигателями модели TAD-5.
  • Ну а на модификациях БелАЗ-7513А и БелАЗ-7513В устанавливается мотор MTU DD 12V4000:
    • на модели 7513А используются тяговый генератор 5GTA22 и электромоторы 5GEB31 и 5GEB23,
    • а на 7513В монтируется тяговый генератор GST-800, питающий электродвигатели TAD-5.

Стоит также добавить, что электромеханическая трансмиссия самосвалов БелАЗ-7513 управляется при помощи современного микропроцессорного компьютера и дополняется двухступенчатым планетарным редуктором мотор-колес двухрядной конструкции с функцией одновременной передачи крутящего момента к ступицам колес через первый и второй ряды шестерен редуктора.

Базирующиеся на лонжеронной раме самосвалы БелАЗ-7513 оснащаются зависимой пневмогидравлической подвеской спереди и сзади с интегрированными гидравлическими амортизаторами (по два на каждую ось), продольными рычагами на центральных шарнирах и поперечными штангами.

Рулевое управление на самосвалах этой серии – гидрообъемное, с передними управляемыми колесами и максимальным углом поворота колес в 42 градуса.

У этих машин несколько тормозных систем:

  • рабочая – на базе сухих дисковых механизмов на валах тяговых электродвигателей с функцией автоматической регулировки зазора;
  • стояночная – на базе механизмов торможения задних колес с пружинным приводом и гидравлическим управлением;
  • вспомогательная – на базе устройства электродинамического торможения тяговыми электродвигателями;
  • и запасная, использующая исправные контуры стояночной и рабочей тормозных систем.

В базе все самосвалы серии БелАЗ-7513 комплектуются: предпусковым подогревателем, комбинированной системой пожаротушения, отопителем и кондиционером салона, телеметрической системой контроля давления в шинах, видеообзором, системой контроля загрузки, камневыталкивателями и устройством сигнализации приближения к высоковольтной линии передач.

В качестве опции возможна установка камнеотбойников, системы очистки воздуха в салоне, дополнительной системы пожаротушения, подогрева топливного бака, футеровки днища кузова и сидения повышенной комфортности.

Цена самосвала серии БелАЗ-7513 согласовывается при оформлении заказа на покупку и зависит от выбранного уровня комплектации, модификации и региона доставки.

Отзывы

truck.ironhorse.ru

Белаз 75600: Монстр карьеров | SOFTMIXER

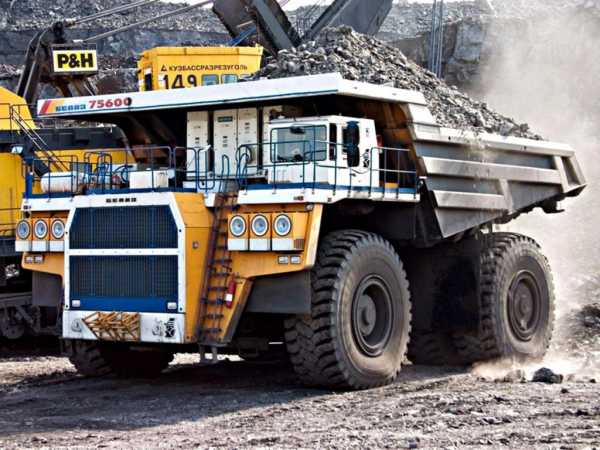

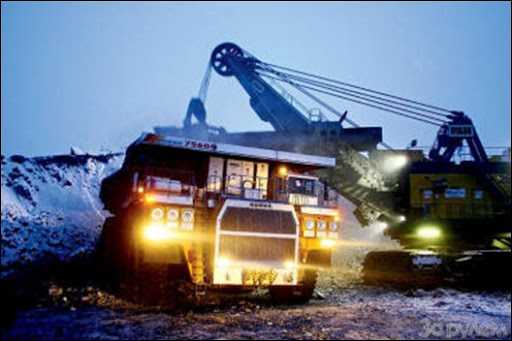

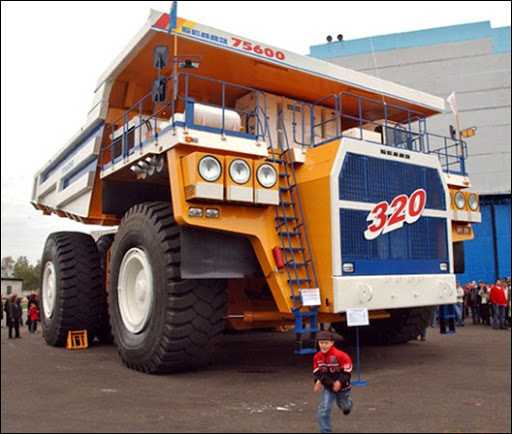

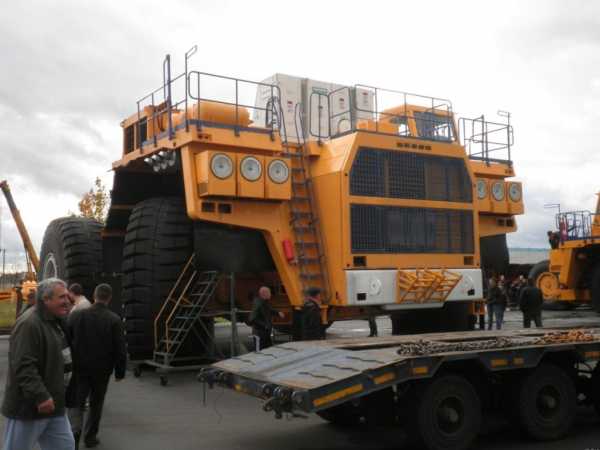

"Монстр", которого мы Вам представляем является детищем известного всем белорусского машиностроительного объединения БелАЗ. БелАЗ 75600, о котором сейчас пойдет речь, является самым последним и современным самосвалом белорусских автомобилестроителей, изготовленным с использованием современных технологий и инновационных решений…

Имея размеры 14.5 метров в длину, 9.25 метра в ширину и 7.22 метра в высоту, БелАЗ 75600 является одним из самых больших автомобилей в мире, потеснив с этого места самосвал Terex 33-19 "Titan" производства компании General Motors.

Машина и вправду вышла “неслабая”: ее собственная снаряженная масса составляет около 250 тонн, длина — без малого 15 метров, ширина — 9 метров, высота — 7 метров. Но таковы требования времени: объемы добычи полезных ископаемых увеличиваются, ставка при этом, естественно, делается на эффективность грузоперевозок, а это означает, что одна единица техники должна перевозить большее количество руды.

Грузовиков такого класса в настоящее время во всем мире не так уж много — говорят, их выпущено в общей сложности около 100 единиц. Но все они были произведены за рубежом (Caterpillar, Komatsu, Liebherr, Unit Rig), а теперь подобная уникальная машина есть и на БелАЗе.

320-тонник был создан БелАЗом за два года. Кстати, в данный проект завод инвестировал $9 млн. Машина построена в соответствии со всеми действующими требованиями международных стандартов по безопасности, оснащена системой контроля и диагностики, позволяющей вести своевременное и эффективное управление ее работой.

В качестве заказчика первого гиганта новой серии, стоимость которого, как отмечалось, в полтора раза ниже стоимости импортных одноклассников, выступил один из российских угольных разрезов Кемеровской области. Следом за ним БелАЗ приступил к изготовлению еще двух аналогичных самосвалов — известно, что они также будут работать в Кузбассе.

Краткая техническая характеристика карьерного самосвала БелАЗ-75600

Теперь несколько слов о конструктивных особенностях БелАЗ-75600. Автомобиль с колесной формулой 4х2, имеющий геометрический объем кузова 139 куб. м, достигающий двухсот кубов при условии погрузки “с горочкой”, оснащен 3500-сильным дизелем Cummins QSK 78-C с электронной системой управления.

Крутящий момент от двигателя передается тяговому генератору мощностью 2536 кВт, питающему два электродвигателя Siemens мощностью 1200 кВт с приводом на задние колеса.

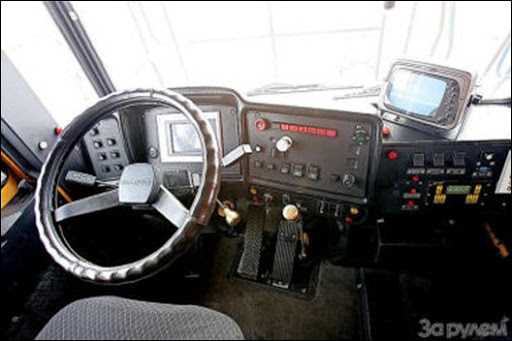

Подвеска передней оси выполнена зависимой, пневмогидравлической, заднего моста — в виде продольных рычагов с центральным шарниром. Кабина нового БелАЗа — двухместная, с системой заднего и бокового видеообзора. Самосвал оснащен системой комбинированного пожаротушения с автоматическим управлением.

Интересно, что белазовский 320-тонник на его родине считают самым большим автомобилем в мире. Но, наверное, все-таки точнее будет его позиционировать как “один из самых больших”: это смотря как сравнивать — по грузоподъемности, габаритам или совокупности оных, да и ситуация на мировом рынке тяжеловозов постоянно меняется.

Тем не менее амбиции у завода есть, а особых ограничений к дальнейшему совершенствованию машины не наблюдается. Здесь все зависит скорее от пожеланий потребителя, так что, не исключено, вскоре на БелАЗе появятся и еще более могучие автомобили, на фоне которых “75600” наверняка будет смотреться просто недорослем!
