Х45 31 гоу – 45/31 ( 45/31, 45/31)

Насос Х, АХ, АХЕ, ХО

Описание

Насос АХ, Х, ХО – центробежный, горизонтальный, консольный, одноступенчатый насос. Насос АХ предназначен для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объемная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости насосами АХ от 233 до 393 К (от -40 до +120°С).

Насосы изготавливаются в различных исполнениях в зависимости от материала деталей проточной части, типа узла уплотнения вала, диаметра рабочего колеса, мощности комплектующего электродвигателя.
1. Материал проточной части насоса выбирают, исходя из коррозионной активности перекачиваемой жидкости.

Условное обозначение материала А, В, М, Е, И, К, Т, ТЛ, Д1 в марке насоса означает:
А - углеродистая сталь
В - чугун марки СЧ15 или СЧ20;
М - сталь типа 15Х18Н12С4ТЮ ГОСТ 5632-72
Е - сталь типа 10Х17Н13М2Т ГОСТ 5632-72
И - сталь типа 06ХН28МДТ ГОСТ 5632-72
К - сталь типа 12Х18Н9Т ГОСТ 5632-72
Т - титан ВТ1-0 ОСТ 1.90013-81
ТЛ - титан ВТ-5Л СТУ 2177-90

Д1 - сталь типа 90Х28МФТАЛ ТУ 26-06-1231-79.

2. Для перекачивания особо токсичных и взрывоопасных жидкостей необходимо применять только двойное торцовое уплотнение и взрывозащищенный электродвигатель (В, 2В, АИМР, АИМ, АИММ, ВАО). Обозначение взрывобезопасности в марке - буква "Е".
Насосы могут быть укомплектованы взамен указанных электродвигателей, аналогичными по габаритно-присоединительным размерам, техническим характеристикам и степени защиты: вместо электродвигателей марки 4АМ электродвигатели марок А, АИ, АИР и другие, вместо электродвигателей марки В электродвигатели марок АИМ, АИММ, ВА и другие.

3. Насосы каждого типоразмера комплектуются различными по мощности электродвигателями - в зависимости от плотности перекачиваемой жидкости.
При заказе оговаривать мощность комплектуемого двигателя и подрезку рабочего колеса "а" и "б".
Мощность требуемого электродвигателя определяют из равенства: Nэд.= К х Nн х r/1000, где:К - коэффициент запаса. Рекомендуется применять: К=1,3 при Nэд. до 4 кВт К=1,25 при Nэд. свыше 4 до 20 кВт =1,2 при Nэд. свыше 20 до 40 кВт К=1,15 при Nэд. свыше 40 кВт.

Nн - мощность насоса, кВт, при r = 1000 кг/м3 r - плотность перекачиваемой жидкости, кг/м3.
По величине Nэд. подбирают ближайший больший по мощности комплектующий электродвигатель

4. Варианты исполнения насосов: обрезка "а" - обеспечивает работу насоса в средней части поля Q-H; "б", "в" - обеспечивает работу насоса в нижней части поля Q-H; " д" - обеспечивает работу насоса с напором выше номинального.

Перекачиваемая среда: химически активные жидкости без включений или содержащие твердые включения с объемной концентрацией до 0,1% (насосы типа АХ не более 1,5%), размером частиц до 0,2 мм (насосы типа АХ до 1мм), плотностью не более 1850 кг/м3 (для насосов типа АХ 200-150-400 - 1500кг/м3), кинематической вязкостью до 30·10-6 м2/с, с температурой от -40° С до +120° С, для которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год.

Уплотнение вала: двойное торцовое - индекс 55 Избыточное давление на входе в насос до 8 кгс/cм2. В уплотнение вала необходимо подавать на проток затворную жидкость, нейтральную к перекачиваемому продукту, без механических примесей с давлением, превышающем давление на входе на 0,5...1,0 кгс/см2 в количестве 30...50 л/ч. Величина утечки затворной жидкости через торцовое уплотнение (55) - до 0,03 л/ч.

Агрегаты с двойным торцовым уплотнением и взрывозащищенным электродвигателем могут эксплуатироваться во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с Правилами устройства электроустановок (ПУЭ), для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категорий II-А и II-В, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-78.
Необходимость поставки в указанном исполнении оговаривается при заказе. Насосы с опорой на корпусе соответствуют ISO 2858.

Насос Х 8/18 И

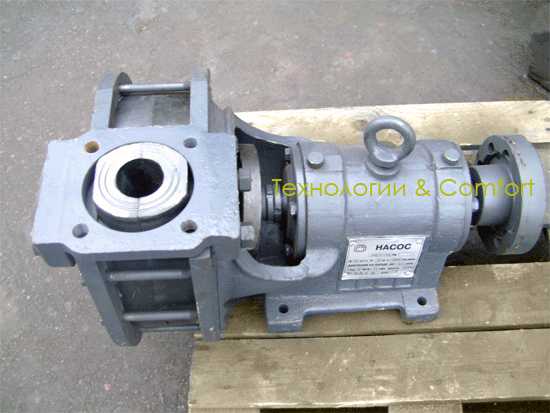

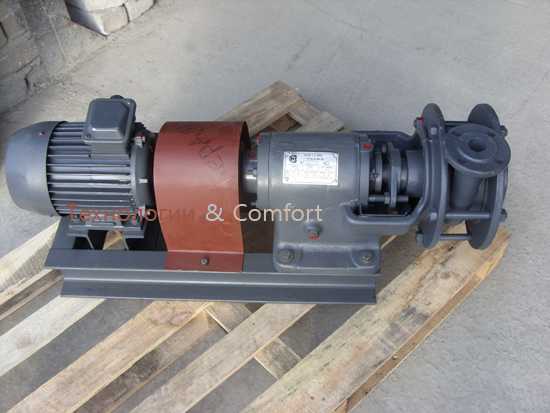

Насос Х 45/31 ГОУ

Для заказа товара напишите нам или звоните по телефонам указанным в контактах

www.tehicom.com.ua

Насос Х 45/31 К, Е, И Катайский насосный завод

Основные параметры насоса Х 45-31:

Подача, м3/ч - 50;

Напор, м - 32;

Частота вращения, об/мин - 3000;

Допускаемый кавитационный запас, м, не более - 4,5;

Мощность комплектуемого электродвигателя, кВт - 18,5.

На нашем сайте вы сможете найти разнообразные по конструкции и исполнению насосы, которые перекачивают жидкость отличающей по химическому составу от воды. За частую это химические активные жидкости. В зависимости от их агрессивности, температуры, плотности, абразивности: в насосе определяется материал исполнения проточной части и конструкции насоса. В химических насосах в проточной части серый чугун почти не применяются, так как чугун не обладает  устойчивостью к агрессивным средам, в следствии чего чугун разъедает и загрязняет перекачиваемую жидкость ионами железа. Кроме этого химические агрегаты, допускают большое давление на всасывании, а чугун это условие не обеспечивает. Насосы типа Х, ХО, ХВ, ХРО, ТХ, Х-Р, АХ-Р -  являются центробежными, горизонтальными, консольными и одноступенчатыми, которые предназначены для перекачивания жидкости плотностью до 1850 кг/м3, с твердыми включениями до 0,1 %, размером частиц до 0,2 мм.

При этом температура перекачиваемой жидкости должна быть в пределах от минус 40 С до плюс 120 С.

Разновидности уплотнений вала химического насоса:

С - одинарное сальниковое уплотнение;

СД - двойное сальниковое уплотнение;

5 - одинарное торцевое уплотнение;

55 - двойное сальниковое уплотнение;

СП - промывочное сальниковое уплотнение;

2Г - двойное торцовое уплотнение;

Разновидности материалов проточной части химических насосов:

А - углеродестая сталь;

Д - Чугун хромистый;

Е - Хромникельмолибденовая сталь марки 10Х17Н13М2Т ;

К - Хромникеливая сталь марки 12Х18Н9Т;

Л - Чугун кремистый марки ЧС-15;

И - Хромникельмолибденовомеднистая сталь марки 07ХН25МДТЛ;

Р - Резина марки ИРП 51-1632;

Н - Сплав из никеля;

П - Пластмасса или полимерные материалы;

Т - Титан и его сплавы марки ВТ1-0 или ТЛЗ;

Химические агрегаты выпускаются в общепромышленном, врзывобезопасном, пожаробезопасном исполнениях.

Пример: 1Х 80-50-200а-Е-55-У2

1.... Агрегат без монтажного проставка;

Х.... Химический, консольный, горизонтальный;

80.... Диаметр всасывающего патрубка, мм;

50.... Диаметр напорного патрубка, мм;

200.... Диаметр рабочего колеса, мм;

а.... Первая подрезка рабочего колеса;

Е.... Материал проточной части насоса;

55.... Двойное торцевое уплотнения вала;

У.... Климатическое исполнение, район с умеренным климатом;

2.... Категория размещения при эксплуатации.

Компания ООО «Монтажэнергоинвест» осуществляет доставку во все областные центры Украины: Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Луганск, Луцк, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Ужгород, Харьков, Херсон, Хмельницкий, Черкассы, Чернигов, Черновцы, Катайский насосный завод, Насос Х 45/31 купить Украина, Насос Х 45/31 заказать, Насос Х 45/31 паспорт, Ремонт насоса Х 45-31, Запчасти насоса Х45-31, Насос Х 45/31 характеристики, Насос Х 45/31 чертеж, Насос Х 45/31 габаритно-присоеденительные размеры, Запчасти насоса Х 45/31, Россия, Казахстан, Узбекистан, Таджикистан, Киргизия, Грузия, Молдова, Армения, Московский насосный звод им. Калинина, ПО "Уралгидромаш", Свердловский насосный завод, СМНПО им. Фрунзе, Целиноградский насосный завод. Щелковский насосный завод погружные химические, 3ХП-6, ХП-45/54Е,И, ХП80-50-200Е,И, АХПО-45/54К, АХПО100-65-400К, АХП-45/31К,  АХП100-65-315К50, ХВС-45/54, 4ХП-9, ХП-90/49Е,И,  ХП100-65-200Е,И,  4ХП-12, ХП-90/33М, ХП100-80-160М, 5ХП-6, ХП-160/49Е, ХП150-125-400Е,М, 7ХП-9, ХП-280/42Е,И, ХП200-150-400Е,И, ХИО-45/90К, Погружные химические вертикальные вне перекачиваемой жидкости с опорами, ТХИ-90/49К,И, ТХИ125-100-400К,И, ТХИ-160/29И, ТХИ150-125-315И, Химические консольной конструкции, 3X-6T,Х-45/54Т-СД,55, Х80-50-200Т-СД.55, 4X-12T, Х-90/33Т-СД,55, Х100-80-160Т-СД,55, 4X-6T, Х-90/85Т-СД,55, Х100-65-250Т-СД,55, 6Х-9Т, Х-160/29Т-СД,Е55, Х150-125-315СД,55, 1ХМ8/40Т-СД,55, 4КХ-7Е-СД, Московский насосный звод им. Калинина, 8Х-12И, АХ280/42И, АХ200-150-400И,  AX65-50-160K,E, 2X-6K, AX20/31K, Завод герметичных насосов ПО "Молдавгидромаш", Герметичные насосы, БЭН-33, 1ЦГ25/12,5Б-К-3-1, БЭН-34, ЦГ50/12,5-К-5,5Б-1, ЦНГ-70М-1, 1,5ХГ-6Е,К-2,8-2, ЦГ6,3/20-К-1,1-2, ЦНГ-70М-2, 1,5ХГ-6Х3-К-2,8-2, ЦГ12,5/50-К-4-2, 1,5ХГ-6Х3-К-4-3, 1ЦГ12,5/50-К-4-3, ЦНГ-70М-3, 1,5ХГ-3-К-2,8-4(5), ЦГ12,5/50-К-4-5, ЦНГ-68, 2ХГ-3-К-14-4, ЦГ25/80-К-15-4, ЦНГ-68, 2ХГ-3-К-14-5, ЦГ25/80-К-15-5, ЦЦГ-69, 3ХГ-6-Е-14-2, 3ЦГ50/50-К-15-2, 3ЦГ50/50-К-15-3, ЦНГ-69, 3ЦГ50/50-К-15-5, 3ХГВ-7х2Е,К-20-4, ЦГ50/80-К-30-4, ЦНГ-71, 4ХГ-12-Е,К-14-2, ЦГ100/32-К-15-2, ЦНГ-71, 4ХГ-12-К-14-3, ЦГ100/32-К-15-3, 4ХГВ-6-К,Е-40-5, ЦГ100/80-К-45-5, ЦГ100/125Н-К-75-4Л, 3ЦГ100/125-К-75-5, ЦГ200/50-К-15-4, 2ЦГ200/50-К-45-5, ЦГ200/80-К-75-6, ЦГ-6,3/32К-22-2, ЦГ-12,5/50а,К-4-4, 1ЦГ-25/50Е-7,5-3, 1ЦГ-25/50Е-7, 5-5, ХРВЕ-90/300Д-К, ПО "Уралгидромаш", Х280/72И, 200-150-500И,К-СД(55), АХ(Е)500/37И, АХ(Е)250-200-315-И-55, ХР0250-200-250Е,К-СД, ХР0500/25-К.Е-СД, ХР01000/34К.Е-СД, ХД2200/29Е-СД, ТХ280/72И-СД, ТХИ500/20-1,5И,Щ, ТХ800/70/8К-2Е, ТХ800/70И-СД, ТХ1000/49И-СД, АХП500/374-СД, ОХ6-25Г, ОХГ6-25К,Е,И-СД, ОХ6-30Г, ОХГ6-30К,Е,И-СД, ОX6-42Г, ОХГ6-42К,Е,И-СД, Х6-55Е,И,К, ОХГ6-55М,И,К-СД, ОХ6-70Г, ОХГ6-70К,Е,И-СД, ОХГ6-87К,И-СД, ОХР-35х2К, ОXP30х2K, ОXP35K, ДХ650-90 -К2Г, OXВHE-15-70-E, ОХГН15-110А,К,Е, Свердловский насосный завод, 1,5X-6, X8/18, Х50-32-125Л,К,Е,И-С, 2X-9, X20/18, Х65-50-125Л,К,Е,И-С, 3Х-9, X45/31, X80-50-160JI-C, 2X-6   Х20/31, Х65-50-160Л,К,Е,И-С, 3Х-9, Х45/31, Х80-65-160И,Е,К-С, 4X-12, Х90/33, Х100-80-160Л-С, 6X-9, Х160/29, Х150-125-315Л-С, ТХ72/20Л-С, Х8/18Т, X50-32-125T-C, Х20/18Т, X65-50-160T-C, Х40-32-125П, Х20/31П, Х65-50-160П, Катайский насосный завод, 1,5Х-6Д, Х8/18Д, Х50-32-125Д, 2Х-9Д, Х20/18Д, Х65-50-125Д, 2Х-6Д, Х20/31Д, Х80-50-160Д, 3Х-6, Х45/54, Х80-50-200Д,А,К,Е,М, Х80-50-250К,И,М, 4X-12, Х90/33, Х100-80-160Д,К,Е,И, 4X-9, Х90/49, Х100-65-200К,Е,И, 4X-6, Х90/85, Х100-65-250К,Е,И,М, Х90/140К, Х100-65-315К, 5X-12, Х160/49, Х150-125-400К,Е,И, 6X-9, Х160/29, Х150-125-315К,Е,Д, 8X-12K, Х280/29К, Х200-150-315К, 8X-12, Х280/29, Х280/29К,Е,И-СД, 3Х-9, АХ45/31, АХ100-65-315К.Е, 3АХ-6, АХ45/54, АХ100-65-400К,Е,И, 4АХ-9, АХ90/49, АХ125-100-400К,Е,И, АХ160/29К,И-СД, 4AX-12, АХ90/33, AX125-100-3I5A,K,E,И,Н, 3XO-6, Х045/54, XО80-50-200K,E, 3ХО-4К, Х045/90К, ХО80-50-250К, 4XO-12E, ХО45/140К,Е-СД, 4XО-9, ХО-90/33Е, ХО100-80-160Е, ХО-90/49, ХО100-65-210Е,К, 4XО-6, ХО90/85, ХО100-65-250Е,К, 6ХО-9Е, Х0160/29Е-СД, 8XO-12E, Х0280/29Е-СД, ХМ32-20-125К, СМНПО им. Фрунзе, 8X-12T, Х280/29Т, Х200-150-315Т, Х500/37Т, Х250-200-315Т, 8Х-9Т, Х280/42Т, Х200-150-400Т, Целиноградский насосный завод, Х(О) 3/40А,К,Е,И, АХ(О)40-25-160, 1,5X-4, АХ(О)8/30, АХ(О)50-32-160, Х(О)-8/30А,К,Е,И,Х(О)-8/60А,К,Е,И, АХ(О)50-32-200, Х(О)-8/60А,К,Е,И, Х(О)50-32-250, 2X-4, АХ(О) 20/53А,К,Е,И, АХ(О)65-40-200, АХ90/19А,К,Е,И, АХ125-80-250, Х-2/30Р, 2X-6P, Х20/31, Х65-50-160Р, 3X-9P, 45Х/31-Р-СД(3А), Х80-65-160Р, Х160/29Р-СД, 3X-9P, АХ45/31Р-СД, АХП8/40А,К,Е,И, АХП50-32-200, АХПЕ50-32-200А,К,Е, АХПО8/40А,К,Е, АХПО50-32-200, АХП20/31А,К,Е, АХПЕ65-50-160, ХБ20/190-К-2, АХИ3/40-В-М, АХИ3/80-В-М, ХП20/31М-СД, ХП8/18Д,П-М, AXBMC-20/31, AXBMC65-50-160K, AXBMC-8/18, AXBMC50-32-125K, ПО "Ливгидромаш", Славянский керамический комбинат, 2Х-4Ф-1, Х20/31Ф, 3Х-3Ф-1, Х20/53Ф, 4Х-4Ф-1, Х45/31Ф, 5Х-6Ф-1, Х90/33Ф, Новочеркасский электродный завод, Х45/21-Г-0, Х45/31-Г-0, Х45/54-Г-0, Х90/33-Г-0.

mei.org.ua

Насос химический Х 45/31 ГОУ в Киеве (Насосы химические)

Характеристики товара: Насос Х45/31ГОУ Подача: 45 м.куб./час Напор: 31 м.в.ст. Мощность: 13 кВт Обороты: 3000 Габариты: 1284х410х458

Насосы химические типа Х предназначены для перекачивания нейтральной и химически активной жидкости, плотность которой до 1850 кг/м3, насосы типа АХВМС - до 1650 кг/м3, насосы типа ХМ - до1500 кг/м3, содержание твердых включений размером не более 1 мм, объемная концентрация которой до 1,5%.

Насос химический в котором температура перекачиваемой жидкости для насосов с проточной частью, из материалов К, Е, И - от 233 до 393К (от -40 до +120°C), из материала А от 233 до 363К (от -40 до +90°C), из материала М от 233 до 393К (от -40 до +120°C), из материала Д от 273 до 363К (от 0 до +90°C).

Насос химический типа ХР - предназначен для перекачки щелочи любой концентрации, раствора хлористого натрия и цинка, серной кислоты (не более 60%), фтористо-водородной, фосфорной, кремне-фтористо-водородной кислот температурой не более 353 К (80°C), 10%-ой азотной кислоты температурой не более 343 К (70°C).
Температура жидкости где насос химический типа Х(О) - от 273 до 523К (от 0 до +250°C), для насоса типа АХВМС - от 233 до 363К (от -40 до +90°C). Насос химический типа X, AX - горизонтальный, консольный, одноступенчатый на опорной стойке или с опорой на корпусе. Насос химический типа ХМ - моноблочный. Насос химический типа ХБ - горизонтальный, межопорный, многоступенчатый с рабочими колесами одностороннего хода. Насос химический типа АХИ -погружной, насос химический вертикальный с опорами вне перекачиваемой жидкости. Насос химический типа ХП, АХП - погружной, вертикальный с опорами в перекачиваемой жидкости.

Характеристики насоса химического Х 45/31 ГОУ

  • — Страна производитель: Россия
  • — Гарантийный срок: 12 (мес.)

ua.bizorg.su

Комплект №3 к насосам Х-45/31 ГОУ и Х-90/33 ГОУ — Тендер № 703766 — B2B-Energo

Возможность подачи предложений по части позиций

Участники могут подавать предложение по отдельным лотам закупки, но обязательно по всем позициям в рамках выбранного лота

:
Не предусмотрена. Предложение подаётся целиком по выбранным лотам
Ограничивать возможность подачи предложения выше поданного ранее

Организатором установлено ограничение подачи ценового предложения выше ранее поданного участником. Изменить цену в сторону увеличения после отправки заявки будет невозможно.

:
Да
Двухэтапная процедура закупки

Процедура, проводящаяся в два этапа. На первом этапе участникам необходимо загрузить файл с предложением, основанным на требованиях, указанных в документации к предварительному этапу. На основе полученных предложений организатор принимает решение о допуске участников к следующему (второму) этапу.

:
Нет
Закрытая подача предложений:Нет
Альтернативные заявки

Альтернативной заявкой называется заявка, условия которой отличаются от условий, принятых в закупочной документации.

:
Нет
Подгрузка документации к заявке обязательна

Организатор не будет рассматривать заявки, которые не были подкреплены документацией.

:
Да
Присвоение ранга предложениям

В ходе процедуры ценовым предложениям участников присваивается ранг (место) по цене.
Присвоение ценовому предложению 1-го ранга (места) не обеспечивает участнику победу, а повышает его предпочтительность для Заказчика при выборе победителя при прочих равных условиях других поступивших предложений.

:
Да
Минимальный шаг

Организатором установлен минимальный шаг изменения участником цены за единицу по каждой позиции от своего ранее поданного предложения.

:
1% от цены за единицу
Закупочная документация:Не загружена
Условия оплаты:По факту поставки на склад Покупателя в течение 10 банковских дней, доставка включена
Условия поставки:Срок поставки - октябрь 2016г
Адрес места поставки товара, проведения работ или оказания услуг:РФ, Республика Башкортостан, 453110, г.Стерлитамак, ул. Техническая, 32
Комментарии:
Вложить коммерческое предложение, сертификат полномочий от производителя, сертификат соответствия
Место проведения процедуры:Данная процедура проводится в электронной форме на ЭТП группы B2B-Center (www.b2b-center.ru). Предложения участников подаются в форме электронного документа.

www.b2b-energo.ru

Насос Х 45/31 ГОУ в Киеве (Насосы химические)

Вы можете оформить заявку на «Насос Х 45/31 ГОУ» в компании «ООО Турфан-Трейд» через торговую площадку BizOrg. На сегодня предложение находится в статусе "в наличии".

Плюсы «ООО Турфан-Трейд»

  • специальное предложение по сервису и цене для пользователей площадки BizOrg;

  • своевременное выполнение своих обязательств;

  • разнообразные способы оплаты.

Ждем Вашего звонка!

Часто задаваемые вопросы

  • Как оформить заказ?Чтобы оформить заказ на «Насос Х 45/31 ГОУ» свяжитесь с компанией «ООО Турфан-Трейд» по контактным данным, которые указаны в правом верхнем углу страницы. Обязательно укажите, что нашли компанию на площадке BizOrg.
  • Где посмотреть более полную информацию о компании «ООО Турфан-Трейд»?Для получения подробных даных о компании перейдите в правом верхнем углу страницы по ссылке-названию компании. Далее перейдите на интересную Вам вкладку с описанием.
  • Предложение описано с ошибками, номер телефона не отвечает и т.п.Если у вас возникли проблемы при работе с «ООО Турфан-Трейд» – сообщите идентификаторы компании (174736) и товара/услуги (3997583) в нашу службу технической поддержки.

Служебная информация

  • «Насос Х 45/31 ГОУ» относится к категории: «Насосы химические».

  • Предложение появилось на сайте 03.09.2013, дата последнего обновления - 15.11.2013.

  • За все время предложение было просмотрено 225 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ООО «Турфан-Трейд» цена товара «Насос Х 45/31 ГОУ» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ООО «Турфан-Трейд» по указанным телефону или адресу электронной почты.
