Электрическая тепловая завеса WING E100 EC
Описание
Воздушная завеса WING E100 с электродвигателем EC и электрическими тенами. Низкотемпературный нагревательный элемент большой мощности обеспечивает безопасную работу устройства без повреждения вентилятора. Распределение нагревательной мощности позволяет использовать завесу в зависимости от индивидуальных потребностей пользователя.
WING – это новое поколение оборудования, созданного на основе союза легкости форм и элегантности, которые характерны для крыла планера. Компактный малогабаритный корпус с обтекаемой формой крыла, кажется, плывет по воздуху. Элементы корпуса в форме граней бриллианта скрывают великолепное содержимое в инновационном оборудовании, устанавливая новые стандарты для воздушных завес. WING сочетает в себе уникальный дизайн и превосходную эффективность, полностью изменяя привычные представления о традиционных воздушных завесах.
- Низкое сопротивление воздуха на входе
Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.
- Оптимальный расход воздуха
Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями. - Сочетание функциональности и стиля
Элементы корпуса в форме граней бриллианта скрывают отверстия для входа воздушного потока, охлаждающего электродвигатель. - Корпус из стали с высокотемпературным гальваническим покрытием
Двойная защита ( слой цинка + порошковая окраска) обеспечивает многолетнюю защиту от коррозии и неизменную эстетичность. - Тишина и мощность

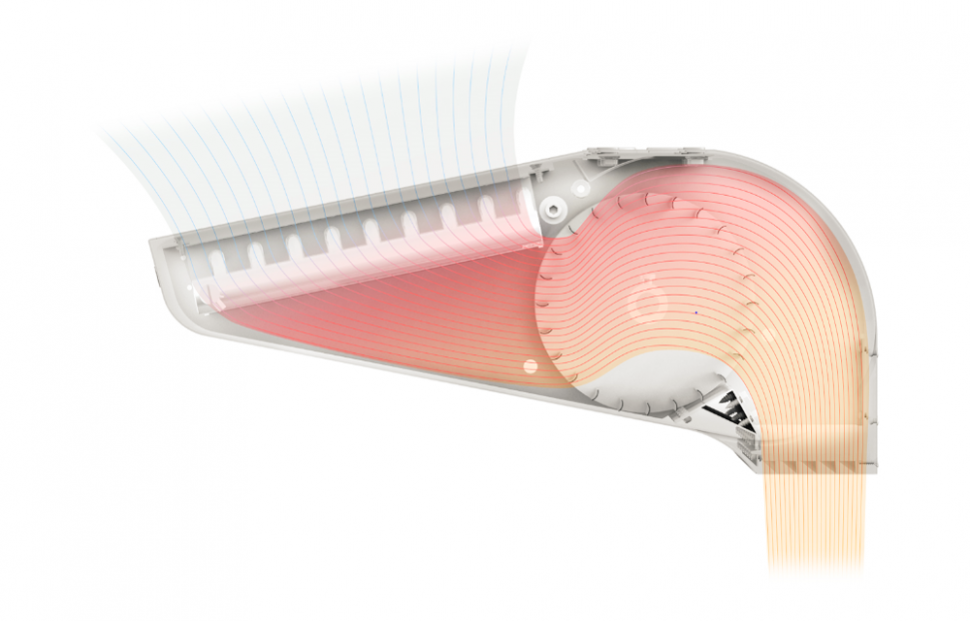

Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство. - Простая очистка оборудования
Благодаря оптимизации воздухозаборной части завесы ее очистка удобна и не требует демонтажа элементов корпуса, что гарантирует сохранение чистоты внутренних элементов. - Адаптированная к специфике объекта
Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.
Характеристики
Ширина проема (1 завеса) |
1 м |
Высота проема (длина струи) |
3.7 м |
Максимальный расход воздуха |
1850 м3/ч |
Диапазон тепловой мощности |
2/6 кВт или 4/6 кВт |
Напряжение питания |
1~230/50 — 2кВт, 3~400/50 — 2/4/6 кВт В/Гц |
Мощность электронагревателя |
2 и 4 кВт |
Потребляемый ток электронагревателем |
3/6/макс.9 А |
Мощность двигателя |
0,15 кВт |
Номинальный ток |
1,1 А |
Масса |
22 кг |
Класс защиты |
20 IP |
Теплоноситель |
Электричество |
Страна производства |
Польша |
Гарантия |
3 года |
Габариты(Ш,В, Г) |
1066X210X465 |
WING II W100 тепловая завеса
Тепловая завеса с водяным нагревателем WING II W100
Обычно отопление промышленных и коммерческих объектов сопряжено с нежелательно высокими затратами, поэтому многие компании стараются сэкономить, устанавливая в своих магазинах, торговых центрах, салонах красоты, складских и других помещениях тепловые завесы.
Мы предлагаем своим клиентам отличный вариант для экономного отопления — тепловую завесу с водяным нагревателем WING II W100, которая обеспечивает максимальный прирост температуры воздуха на 27 градусов, потребляя при этом минимальный объём электроэнергии.
Тепловая завеса с водяным нагревателем WING II W100 имеет оптимальный диапазон рабочих мощностей – от 7 до 10 кВт. Этого достаточно для надёжной защиты микроклимата помещений довольно большой площади. Теплоносителем в данной модели отопительного устройства, которое можно размещать не выше 4 метров от уровня пола, выступает вода. Благодаря особой конструкции и материалу теплообменника, вода долго держит температуру, не нуждаясь в постоянном подогреве. Это делает WING II W100 примером для подражания для других популярных видов обогревателей, где на поддержание нужной температуры в теплообменнике тратится огромное количество энергоресурсов. Предлагаемое нами устройство весит без воды 27 кг, с теплоносителем – 35 кг.
Генерируемый с максимальной скоростью 1880 кубических метров в час воздух создаёт незримую, но надёжную преграду для ветра, холодного воздуха, уличной пыли, мошкары и выхлопных газов проезжающих мимо автомобилей. Наши специалисты устанавливают устройство в горизонтальном или вертикальном положении так, чтобы воздушный поток был в плоскости, параллельной входной двери или воротам. Одна завеса способна обеспечить эффективную защиту дверного проёма шириной в 1 метр и высотой в 3 метра. Для более широких дверных проёмов и ворот мы рекомендуем использовать несколько единиц такой техники или установить более габаритную модель из данной серии. Соблюдая рекомендации по установке, эксплуатации и обслуживанию тепловой завесы Defender 100 WHN, она верой и правдой прослужит нормативный срок, не создавая никаких проблем с ремонтом.
Достаточно высокий класс защиты двигателя IP-20 стоит на страже технического здоровья «сердца» тепловой завесы Defender 100 WHN, что также продлевает срок её полезной эксплуатации.
Приобрести оригинальную тепловую завесу WING II W100 по цене производителя можно в нашей компании VOLCANO GROUP. Мы являемся официальным представителем бренда VOLCANO в России и предлагаем полный ассортимент отопительной и вентиляционной продукции европейского качества с доставкой в любой регион страны. Помимо поставки оригинального отопительного и вентиляционного оборудования, произведённого по мировым стандартам к качеству, наша компания предоставляет широкий спектр дополнительных услуг: доставку, монтаж, пуско-наладочные работы, ремонт и техническое обслуживание всех моделей тепловых завес WING II W100.
Так же для утверждения правильности подбора тепловой завесы WING W100 можно воспользоваться интерактивным опросным листом www.подбор-отопления.рф
| Параметры | WING II W100 | |||||||||||||||
| Tz/Tp [°C] | 90/70 | 80/60 | 70/50 | 60/40 | ||||||||||||
| Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [m³/h]/скорость вентилятора | 1850/III | |||||||||||||||
| Pg [kW] | 17,7 | 16,3 | 14,9 | 13,5 | 14,8 | 13,3 | 11,9 | 10,5 | 11,6 | 10,2 | 8,7 | 8,0 | 5,1 | 4,3 | 3,5 | |
| Tp2 [°C] | 32,0 | 35,3 | 38,5 | 41,7 | 27,5 | 30,7 | 33,8 | 36,8 | 22,8 | 25,8 | 28,7 | 31,3 | 17,2 | 17,9 | 21,8 | 25,6 |
| Qw [m³/h] | 0,8 | 0,7 | 0,7 | 0,6 | 0,7 | 0,6 | 0,5 | 0,5 | 0,5 | 0,5 | 0,4 | 0,3 | 0,4 | 0,2 | 0,2 | 0,2 |
| Δp [kPa] | 0,5 | 0,4 | 0,4 | 0,3 | 0,4 | 0,3 | 0,2 | 0,2 | 0,2 | 0,2 | 0,1 | 0,1 | 0,1 | 0,1 | 0,04 | 0,03 |
| Qp [m³/h]/скорость вентилятора | 1350/II | |||||||||||||||
| Pg [kW] | 15,0 | 13,8 | 12,6 | 11,4 | 12,5 | 11,3 | 10,1 | 8,8 | 9,8 | 8,5 | 7,2 | 4,7 | 5,4 | 4,6 | 3,9 | 3,2 |
| Tp2 [°C] | 34,7 | 37,8 | 40,8 | 43,7 | 29,7 | 32,7 | 35,6 | 38,4 | 24,4 | 27,2 | 29,7 | 29,7 | 15,6 | 19,3 | 23,0 | 26,7 |
| Qw [m³/h] | 0,7 | 0,6 | 0,6 | 0,5 | 0,6 | 0,5 | 0,4 | 0,9 | 0,4 | 0,4 | 0,3 | 0,2 | 0,2 | 0,2 | 0,2 | 0,1 |
| Δp [kPa] | 0,4 | 0,3 | 0,3 | 0,2 | 0,3 | 0,2 | 0,2 | 0,1 | 0,2 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,04 | 0,03 |
| Qp [m³/h]/скорость вентилятора | 880/I | |||||||||||||||
| Pg [kW] | 11,9 | 10,9 | 9,9 | 9,0 | 9,8 | 8,9 | 7,9 | 6,9 | 7,6 | 6,5 | 4,6 | 4,0 | 4,6 | 4,0 | 3,4 | 2,8 |
| Tp2 [°C] | 38,5 | 41,3 | 44,0 | 46,7 | 32,8 | 35,5 | 38,0 | 40,4 | 26,5 | 28,8 | 28,6 | 31,9 | 18,0 | 21,5 | 24,9 | 28,4 |
| Qw [m³/h] | 0,5 | 0,5 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,3 | 0,3 | 0,3 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,1 |
| Δp [kPa] | 0,2 | 0,2 | 0,2 | 0,1 | 0,2 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,0 | 0,1 | 0,04 | 0,03 | 0,02 |
| Параметры | WING W150 | |||||||||||||||
| Tz/Tp [°C] | 90/70 | 80/60 | 70/50 | 60/40 | ||||||||||||
| Tp1 [°C] | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 | 5 | 10 | 15 | 20 |
| Qp [m³/h]/скорость вентилятора | 3100/III | |||||||||||||||
| Pg [kW] | 31,7 | 29,3 | 26,9 | 24,5 | 26,9 | 24,5 | 22,1 | 19,8 | 22,0 | 19,6 | 17,3 | 14,9 | 17,0 | 14,5 | 12,1 | 9,5 |
| Tp2 [°C] | 33,9 | 37,2 | 40,4 | 29,5 | 32,7 | 35,9 | 39,0 | 25,1 | 28,2 | 31,3 | 34,3 | 20,5 | 23,5 | 26,4 | 29,1 | |
| Qw [m³/h] | 1,4 | 1,3 | 1,2 | 1,1 | 1,2 | 1,1 | 1,0 | 0,9 | 1,0 | 0,9 | 0,8 | 0,7 | 0,7 | 0,6 | 0,5 | 0,4 |
| Δp [kPa] | 2,1 | 1,8 | 1,6 | 1,3 | 1,6 | 1,4 | 1,2 | 0,9 | 1,2 | 1,0 | 0,8 | 0,6 | 0,8 | 0,6 | 0,4 | 0,3 |
| Qp [m³/h]/скорость вентилятора | 2050/II | |||||||||||||||
| Pg [kW] | 26,5 | 24,5 | 22,5 | 20,5 | 22,5 | 20,5 | 18,5 | 16,6 | 18,5 | 16,5 | 14,4 | 12,4 | 14,2 | 12,1 | 10,0 | 7,7 |
| Tp2 [°C] | 36,9 | 40,0 | 43,0 | 46,0 | 32,1 | 35,1 | 38,1 | 41,0 | 27,2 | 30,1 | 33,0 | 35,7 | 22,1 | 24,8 | 27,5 | 29,7 |
| Qw [m³/h] | 1,2 | 1,1 | 1,0 | 0,9 | 1,0 | 0,9 | 0,8 | 0,7 | 0,8 | 0,7 | 0,6 | 0,5 | 0,6 | 0,5 | 0,4 | 0,3 |
| Δp [kPa] | 1,5 | 1,3 | 1,2 | 1,0 | 1,2 | 1,0 | 0,8 | 0,7 | 0,9 | 0,7 | 0,6 | 0,4 | 0,6 | 0,4 | 0,3 | 0,2 |
| Qp [m³/h]/скорость вентилятора | 1420/I | |||||||||||||||
| Pg [kW] | 21,6 | 19,9 | 18,3 | 16,7 | 18,3 | 16,7 | 15,1 | 13,5 | 15,0 | 13,4 | 11,7 | 10,1 | 11,5 | 9,8 | 8,0 | 4,8 |
| Tp2 [°C] | 40,4 | 43,3 | 46,1 | 48,9 | 35,1 | 37,9 | 40,6 | 43,3 | 29,6 | 32,3 | 34,9 | 37,4 | 23,9 | 26,3 | 28,5 | 28,3 |
| Qw [m³/h] | 1,0 | 0,9 | 0,8 | 0,7 | 0,8 | 0,7 | 0,7 | 0,6 | 0,7 | 0,6 | 0,5 | 0,4 | 0,5 | 0,4 | 0,4 | 0,2 |
| Δp [kPa] | ||||||||||||||||
- DX — регулятор скорости вращения и термостат в одном моноблоке. Позволяет регулировать скорость потока воздуха в механическом режиме, а термостат отключать электричество или перекрывать теплоноситель при помощи клапана NVMZ.
- NVMZ — клапан двухходовой с сервоприводом для WING II W100 или тепловентилятора Volcano VR (универсален, алгоритм откр\закр).
Позволяет регулировать скорость потока воздуха в механическом режиме, а термостат отключать электричество или перекрывать теплоноситель при помощи клапана NVMZ.Воздушные завесы WING
Наши воздушные завесы WING привлекают большое внимание благодаря своему элегантному дизайну, экономичности и разнообразию размеров и опций (температурная, водяная, электрическая). Помимо этих очевидных функций и преимуществ, мы также получаем ряд других вопросов для получения более подробной информации. Мы собрали некоторые из этих запросов ниже, чтобы охватить то, что вы хотите знать о воздушных завесах, но слишком боялись спросить… |
КАК ВЫБРАТЬ ПОДХОДЯЩУЮ ВОЗДУШНУЮ ЗАВЕСУ?
Ширина выхода воздуха из воздушной завесы должна быть шире или равна ширине дверного проема.
Для обеспечения эффективной защиты установите скорость вентилятора на такой уровень, чтобы независимо от высоты монтажа скорость воздуха у пола была не менее 2 м/с.
МОГУТ ЛИ УСТАНАВЛИВАТЬСЯ ВСЕ ВОЗДУШНЫЕ ЗАВЕСЫ В ГОРИЗОНТАЛЬНОМ И ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ?
Все устройства, независимо от длины, предназначены для горизонтальной (WING W/E/C) и вертикальной (WING W/C) установки. Воздушные завесы с электронагревателями (WING E100-E200) не подходят для вертикального монтажа. В случае вертикальной установки можно установить двигатель направленным вверх или вниз. Способ монтажа никак не влияет на стабильность системы.
КАК ОТРЕГУЛИРОВАТЬ СКОРОСТЬ ВРАЩЕНИЯ БЛОКИРОВКИ В ЗАВИСИМОСТИ ОТ ПРЕДПОЛАГАЕМОЙ МОНТАЖНОЙ ВЫСОТЫ?
Каждая модель воздушных завес WING имеет три ступени скорости вентилятора, задаваемые контроллером.
ЧТО ТАКОЕ ОКРУЖАЮЩИЕ ШТОРЫ?
Окружающие завесы WING представляют собой воздушные завесы без функции обогрева воздуха.
Эти шторы не оснащены водяным или электрическим нагревателем. С точки зрения пользователя это означает, что температура воздушного потока на выходе из завесы равна температуре воздуха, всасываемого из окружающей среды.
КАКАЯ ТЕМПЕРАТУРА ВОЗДУХА НА ВХОДЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРИ РАСЧЕТЕ ТЕПЛОВОЙ МОЩНОСТИ?
Преобладающая температура воздуха в помещении или температура, которая устанавливается и поддерживается другими системами отопления.
ИМЕЕТ ЛИ КОНТРОЛЛЕР ВОЗМОЖНОСТЬ РЕГУЛИРОВКИ УРОВНЯ НАГРЕВАТЕЛЬНОЙ МОЩНОСТИ ЗАВЕСЫ?
Да. Контроллер WING EC позволяет регулировать мощность нагрева WING E.
Для WING W, оборудованного клапаном, можно включить или отключить функцию нагрева. Без клапана теплообменник остается в свободном потоке теплоносителя.
ПОЧЕМУ НЕ РЕКОМЕНДУЕТСЯ ПОДКЛЮЧАТЬ ДВЕРНОЙ ВЫКЛЮЧАТЕЛЬ ВМЕСТЕ С КЛАПАНОМ И ПРИВОДОМ В ЗАНАВЕС W КРЫЛА?
При подключении дверного датчика не рекомендуется использовать клапан с приводом из-за повышенной инерционности системы, т.
е. времени нагрева теплообменника и времени, необходимого приводу для открытия клапана.
ВОЗДУШНЫЕ ЗАВЕСЫ МОЖНО УСТАНАВЛИВАТЬ ГРУППОЙ?
Да, можно монтировать завесы группами, что обеспечивает безопасность дверного проема любой длины (например, 3 м, 3,5 м, 4 м и т.д.).
Узнайте больше о некоторых реализованных нами проектах с использованием сгруппированных воздушных завес WING.
МОЖЕТ ЛИ ПРЕДЛАГАЕМЫЙ ДАТЧИК ПОДКЛЮЧАТЬСЯ К ВОЗДУШНОЙ ЗАВЕСЕ ЛЮБОГО ТИПА?
Да, геркон, предлагаемый VTS, может обслуживать воздушные завесы с ЕС-двигателями. К одному контроллеру WING EC можно подключить один геркон. К контроллеру можно подключить до восьми воздушных завес WING EC.
МОГУТ ЛИ МОЯ ВОЗДУШНАЯ ЗАВЕСА WING РАБОТАТЬ С НЕЗАМЕРЗУЮЩЕЙ СРЕДОЙ?
Да, можно. Наиболее часто используемой незамерзающей средой является водный раствор этиленгликоля. Нагреватели, установленные в WING, могут поддерживать до 50% смесей.
Однако обязательно проверьте, приспособлены ли другие элементы технологической тепловой установки (клапаны, насос и т. д.) для работы на гликолевой смеси. Для этого ознакомьтесь с рекомендациями производителей тех или иных используемых комплектующих. Помните, что использование гликолевых смесей, которые обычно отличаются более высокой вязкостью и меньшей теплоемкостью по сравнению с водой, увеличивает сопротивление потока теплоносителя и снижает тепловую мощность прибора.
Остались вопросы? Мы были бы рады получить известия от вас.
Свяжитесь с нами, заполнив форму ниже, или нажмите здесь, чтобы получить брошюру о воздушной завесе VTS WING на нашей странице загрузок.
- * Указывает обязательное поле
Имя * Первый Последний | Электронная почта * |
Телефон * | Почтовый индекс * |
Представлять на рассмотрение
КРЫЛО II E150 AC B
Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Выберите вашу страну
Цены с учетом налога без учета налога
Поиск:
› Воздушные завесы › Крыло
VTS1428010303
через 3-4 недели
Воздушная завеса WING II E150 AC B предназначена для входов и люков с максимальной высотой установки до 3,7 м. Занавес создает воздушный барьер, препятствующий проникновению холодного воздуха во внутреннее пространство и тем самым поддерживающий приятный микроклимат в помещении. Благодаря своей минималистичной форме WING II E150 AC B комфортная воздушная завеса с электрообогревом подходит для требовательных интерьеров магазинов, кинотеатров, офисов или складов и производственных цехов.
Воздушная завеса Wing черного цвета, оснащена двигателем переменного тока и может устанавливаться только горизонтально, IP 20.
| Объемный расход воздуха [м3/ч] | 3150 |
|---|---|
| Ток [A] | 1,7 |
| Потребляемая мощность [Вт] | 375 |
| Напряжение | 400 В |
| Степень защиты IP | IP20 |
| Тип нагрева | Электрический нагрев |
| Макс. высота установки [м] | 3,7 |
| Ширина полотна [м] | 1,5 |
