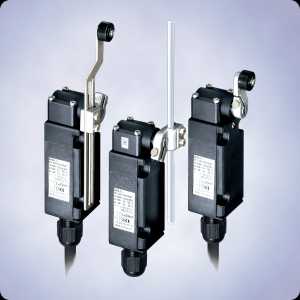

Взрывозащищённый позиционный выключатель
серия 8060

  • Взрывозащита по
    - IEC
    - ATEX
    - ГОСТ Р
  • Применяется в
    - зоне 1 и зоне 2
    - зоне 21 и зоне 22
  • Корпус вида взрывозащиты "Повышенная безопасность"
  • Размеры и параметры согласно EN 50041
  • Заменяемый взрывонепроницаемый контактный элемент
  • Контакты с принудительным размыканием
  • Предохранительный позиционный выключатель категории 1 с:
    - купольным толкателем
    - роликовым рычагом
    - угловым роликовым рычагом
    - поворотным роликовым рычагом
    - роликовым рычагом с регулируемой длиной
  • - штангообразным рычагом
  • Все насадки могут смещаться 4 раза на 90°
  • Контактные элементы с:
    - импульсным контактом
    - движковым контактом
    - движковым контактом внахлест
  • Возможно исполнение с кабельным шлейфом
   Технические данные (Acrobat Reader PDF files)    |    English    |   Russian   |



Взрывозащищённый позиционный выключатель,
серия 7060

  • Взрывозащита по
    - IEC
    - ATEX
  • Применяется в зоне 21 и 22
  • Размеры и параметры согласно EN 50047
  • Заменяемый контактный элемент
  • Контакты с принудительным размыканием
  • Предохранительный позиционный выключатель категории 1 с:
    - купольным толкателем
    - роликовым толкателем
    - роликовым рычагом
    - угловым роликовым рычагом
    - поворотным роликовым рычагом
    - роликовым рычагом с регулируемой длиной
  • - штангообразным рычагом
  • - пружинным стержнем
  • Все насадки могут смещаться 4 раза на 90°
  • Контактные элементы с:
    - импульсным контактом
    - движковым контактом
    - движковым контактом внахлест
  • Возможно исполнение с кабельным шлейфом
   Технические данные (Acrobat Reader PDF files)    |    English    |   Russian   |



Взрывозащищённый позиционный выключатель,
серия 8070

  • Взрывозащита по
    - IEC
    - ATEX
    - ГОСТ Р
  • Применяется в
    - зоне 1 и зоне 2
    - зоне 21 и зоне 22
  • Корпус вида взрывозащиты "Повышенная безопасность"
  • Размеры и параметры согласно EN 50041
  • Заменяемый взрывонепроницаемый контактный элемент
  • Контакты с принудительным размыканием
  • Предохранительный позиционный выключатель категории 1 с:
    - купольным толкателем
    - роликовым толкателем
    - роликовым рычагом
    - угловым роликовым рычагом
    - поворотным рычагом
    - роликовым рычагом с регулируемой длиной
    - штангообразным рычагом
    - пружинным стержнем
  • Все насадки могут смещаться 4 раза на 90°
  • Контактные элементы с
    - импульсным контактом
    - движковым контактом
    - движковым контактом внахлест
  • Возможно исполнение с кабельным шлейфом
   Технические данные (Acrobat Reader PDF files)    |    English    |   Russian   |



Взрывозащищённый позиционный выключатель

,
серия 7070

  • Взрывозащита по
    - IEC
    - ATEX
  • Применяется в зоне 21 и зоне 22
  • Размеры и параметры EN 50041
  • Заменяемый контактный элемент
  • Контакты с принудительным размыканием
  • Предохранительный позиционный выключатель категории 1 с:
    - купольным толкателем
    - роликовым толкателем
    - роликовым рычагом
    - угловым роликовым рычагом
    - поворотным роликовым рычагом
    - роликовым рычагом с регулируемой длиной
    - штангообразным рычагом
    - пружинным стержнем
  • Все насадки могут смещаться 4 раза на 90°
  • Контактные элементы с
    - импульсным контактом
    - движковым контактом
    - движковым контактом внахлест
  • Возможно исполнение с кабельным шлейфом
    Технические данные (Acrobat Reader PDF files)    |   English    |   Russian   |



Предохранительный позиционный выключатель взрывозащищенный , серия 8070

  • Взрывозащита по
    - IEC
    - ATEX
    - ГОСТ Р
  • Применяется в
    - зоне 1 и зоне 2
    - зоне 21 и зоне 22
  • Корпус вида взрывозащиты "Повышенная безопасность"
  • Заменяемый взрывонепроницаемый контактный элемент
  • Насадку можно смещать 4 раза на 90°
  • Предохранительный позиционный выключатель категории 2 благодаря отдельному приводному механизму
  • Возможно исполнение с кабельным шлейфом
    Технические данные (Acrobat Reader PDF files)    |    English    |   Russian   |

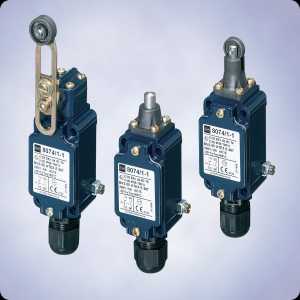

Металлический взрывозащищенный позиционный выключатель, серия 8074

  • Взрывозащита по
    - IEC
    - ATEX
    - ГОСТ Р
  • Применяется в
    - зоне 1 и зоне 2
    - зоне 21 и зоне 22
  • Размеры и функциональные размеры согласно EN 50041
  • Заменяемый взрывонепроницаемый контактный элемент
  • Контакты с принудительным размыканием
  • Большой выбор приводных механизмов
  • Все насадки могут смещаться 4 раза на 90°
  • Контактный элемент с движковым контактом или движковым контактом внахлест
  • В значительной степени масло- и бензостойкий
    Технические данные (Acrobat Reader PDF files)    |    English    |   Russian  |



Малогабаритный концевой выключатель взрывозащищенный, серия 8064

  • Взрывозащита по
    - IEC
    - ATEX
    - ГОСТ Р
  • Применяется в
    - зоне 1 и 2 (8064/1)
    - зоне 1, 2 и 21 (8064/2)
  • Приборы поставляются как
    - Встраиваемые малогабаритные концевые выключатели с соединительными жилами
    - Малогабаритные концевые выключатели с соединительным проводом
  • Исполнение в виде концевого выключателя с
    - коммутирующим элементом с пружинным контактом, расстояние между контактами: 2 x ≥ 0,3 мм
    - коммутирующим элементом с принудительным размыкателем, расстояние между контактами: 2 x ≥ 1,5 мм согласно IEC/EN 60947-5-1
  • Монтажная ширина
    - Одинарные концевые выключатели 11 мм
    - Двойные концевые выключатели 15,5 мм
  • Все токопроводящие детали имеют защитное позолоченное покрытие
  • Используется вдиапазоне температур от - 50 °C до + 75 °C
    Технические данные (Acrobat Reader PDF files)    |    English    |   Russian   |

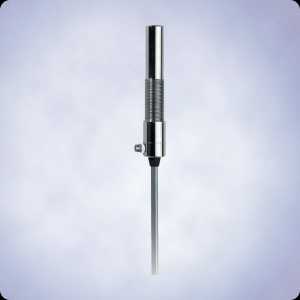

Магнитный выключатель взрывозащищенный,

серия EEx RC M20

  • 1 геркон
  • Латунный корпус, никелированный
  • Цилиндрическая конструкция
  • Продолжительный срок службы
  • Высокая виброустойчивость
  • Срабатывание с передней стороны, боковое срабатывание только для растров
  • Расстояние срабатывания до 30 мм в зависимости от управляющих электромагнитов
  • С укомплектованным соединительным проводом
  • IP67
  • Возможность поставки в исполнении из нержавеющей стали
   Технические данные (Acrobat Reader PDF files)    |    English    |   Russian   |



www.gerzelectric.ru

Выключатели концевые взрывозащищенные из алюминия ВК

Описание Условные обозначения Технические характеристики Документация

Описание

Назначение

Выключатели концевые типа ВК предназначены для дистанционного управления задвижками тру­бопроводной арматуры в стационарных установках, а также для сигнализации о положении за­движек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности. Выключатели взрывозащищенные ВКВ, комплектуются микропереключателями типа МПВ-1В2, имеют уровень взрывозащиты «повышенная надежность против взрыва» (2) и маркировку взры­возащиты 2ExedIBT4 и предназначены для эксплуатации во взрывоопасных зонах.

Выключатели общего назначения ВКО (без маркировки взрывозащиты) комплектуются микропе­реключателями МПО-1 и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено

Особенности

  • Возможность выбора требуемого передаточного числа редуктора.
  • Наличие четырёх микропереключателей.

Конструкция

Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутренний и наружный за­земляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25 мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, кре­пежных винтов . Вводное устройство с условным диаметром 14 мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропере­ключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и кон­струкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25 мм. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом ±5% с углом поворота 270° . При заказе выключателей с резистором, в шифре исполнения, после обозначения шифра передаточного отношения указывается буква “Р”, например ВКО-31Р-У1.

Условные обозначения

ВК Х1 - Х2 Х3 Х4

ВК – выключатель концевой

Х1 – исполнение выключателя:

      В – взрывозащищенный

      О – общего назначения (общепромышленный)

Х2 – исполнение по виду подсоединения кабеля:

    для ВКВ:

       с вводной коробкой для кабеля диаметром до 25мм

       без вводной коробки для кабеля диаметром до 18мм

       без вводной коробки для кабеля диаметром до 14мм для ВКО

Х3 – исполнение выключателя по передаточному числу редуктора:

     1 – 1:8

     2 – 1:44

     3 – 1:50

     4 – 1:100

     5 – 1:240

Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1; У1; Т1

   дополнительные индексы для ВКО:

       Р – для исполнения с резистором (только для ВКО3)

       П – с микропереключателями (только для ВКО)

       МП2101 с подсоединением проводов пайкой (только для ВКО3)

Технические характеристики

Маркировка взрывозащиты: 2ExedIBT4

Номинальное напряжение:

     переменного тока (50/60Гц) до 380 В

     постоянного тока до 220 В

Номинальный ток: до 2,5 А

Сечение подсоединяемых жил кабеля: от 1,5 до 2,5 мм2

Климатическое исполнение и категория раз­мещения: УХЛ1, У1, Т1

Температура эксплуатации: от - 50°С до + 45°С

Уровень пылевлагозащиты:

      у ВКВ IP65

      у ВКО IP54

Номер технических условий: ТУ 16-94 ПИЖЦ.642236.004 ТУ
