Взрывозащищенные электродвигатели — АО "Уралэлектро"

Двигатели предназначены для работы во взрывоопасных зонах классов 1 и 2 по ГОСТ Р МЭК 60079-10-1 помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенным к категории взрывоопасности IIB, IIC и температурному классу Т4, Т5 по ГОСТ Р МЭК 60079-0 и в соответствии с присвоенной маркировкой взрывозащиты и требованиями ГОСТ IEC 60079-14.

Тип и модификация двигателяГабаритМаркировка взрывозащиты по ГОСТ Р 60079-0
ВАДМ-М63-802Ех d е IIВ Т5 Gc
1Ех d IIВ Т4 Gb
1Ех d IIВ Т5 Gb
1Ех d IIC Т4 Gb
90-1122Ех d е IIВ Т4 Gc
1Ех d IIВ Т4 Gb
1Ех d IIC Т4 Gb
ВАДМ-МБ80-1121Ех d IIВ Т4 Gb
1Ех d IIC Т5 Gb
ВАДМ-Л63-802Ех d е IIВ Т4 Gc
1Ех d IIВ Т4 Gb
ВАДМ-МБ1121Ех d е IIВ Т4 Gb
1Ех d IIВ Т4 Gb
1Ех d IIC Т4 Gb



1, 2
уровень взрывозащиты электрооборудования – для взрывоопасных газовых сред (1), (2)
Exзнак соответствия оборудования стандартам на взрывозащиту
dвид взрывозащиты электрооборудования – взрывонепроницаемая оболочка «d»
eвид взрывозащиты – повышенная защита вида «e» (применяется для коробки выводов)
IIB, IICподгруппа электрооборудования – для оборудования внутренней и наружной установки в местах с
взрывоопасной газовой средой (кроме шахт и рудников)
T4 , Т5температурный коэффициент электрооборудования
Gbдополнительное обозначение уровня защиты — взрывобезопасный
Gcдополнительное обозначение соответствует уровню взрывозащиты 2 — повышенной надежности против взрыва



123456789101112
ВАДММ112МВ6БУХЛ230/400 В
60Гц
IM1081IP55



1 —  Условное обозначение серии: В — взрывозащищенный; А – асинхронный;

2 — Электрическая модификация или специализированное исполнение:

  • М – в чугуном или стальном корпусе;
  • Л – в алюминиевом корпусе;

3 — Габарит —  высота оси вращения (мм. ): 63, 71, 80, 90, 100, 112;

4 — Установочный размер по длине станины:

  • S – короткая;
  • М – средняя;
  • L – длинная;

5 — Длина сердечника статора (или может отсутствовать):

  • А – первая;
  • В – вторая;

6 — Число полюсов: 2, 4, 6, 8;

7 — Признак модификации:

  • Б – со встроенным датчиком температурной защиты;
  • А – радиационно-стойкое исполнение;
  • 3 – для «чистых» помещений и «грязных» боксов АЭС;

8  —  Вид климатического исполнения — климатическое исполнение по ГОСТ 15150: У, УХЛ, Т с категориями размещения 1-5.

Двигатели вида климатического исполнения ОМ с категорией размещения 2 -5 предназначены для привода вспомогательных механизмов во взрывоопасных зонах помещений на морских судах.
Электродвигатели серии ВАДМ-М предназначены для привода агрегатов, машин и механизмов, расположенных в «чистых» помещениях и «грязных» боксах АЭС. Двигатели могут изготавливаться классами безопасности: 2Н, 2НЗЛО, 3Н по НП-001-15. По отдельному заказу могут быть изготовлены 4 класса безопасности.

Двигатели исп. «АЭС» должны выполнять свое назначение при
следующих значениях параметров окружающей среды:

  • тип среды — радиоактивный воздух;
  • удельная активность, Бк/л до 7,4∙104;
  • уровень радиации, Гр/с до 2,8∙10-4;

Номинальный режим работы S1 по ГОСТ IEC 60034-1. Двигатели также допускают работу в режиме S3 с ПВ 15, 25, 40%. Для двигателей ВАДМ-МВ номинальный режим работы S1 при условии, если поток воздуха от осевого вентилятора будет обдувать двигатель постоянно.

9 — Номинальное напряжение

, В
Двигатели изготавливаются на номинальное напряжение, частоту сети, число выводных концов, схему соединения обмоток, указанных в таблице. Если напряжение не оговаривается в заказе, двигатель изготавливается на 380 В 50 Гц .

Частота сети, ГцНапряжение сети, ВЧисло выводных концов обмоткиСхема соединений
50380, 400, 415, 500, 550, 6603Звезда
60380, 400, 415, 440, 5003Звезда
50, 60220/380, 230/400, 240/415, 380/660, 660/11406Треугольник / Звезда
50, 60220, 230, 240, 280, 280, 6603Треугольник



10 — Частота питающей сети, Гц. : 50, 60.

11 — Конструктивное исполнение по способу монтажа по ГОСТ 2479:

  • двигатели ВАДМ-Л63- ВАДМ-Л80, ВАДМ-М(IIВ)90, ВАДМ-М(IIВ)100, ВАДМ-М (IIC)63- ВАДМ-М (IIC)132, ВАДМ-МБ (IIВ) 80- ВАДМ-МБ (IIВ)112 и ВАДМ-МБ (IIС) 80- ВАДМ-МБ (IIС)112 могут изготавливаться в исполнении:  IM1081, IM2081, IM3081;
  • двигатели ВАДМ-М(IIВ)63- ВАДМ-М(IIВ)80 могут изготавливаться в исполнении:
    — IM1081, IM1281, IM2081, IM3081, IM4481, IM9881;
  • двигатели ВАДМ-МВ112 могут изготавливаться в исполнении IM3081.

12 — Степень защиты по ГОСТ IEC 60034-5.

В стандартном исполнении двигатели изготавливаются со степенью защиты IP 54, IP 55.

13 — Окраска.

Стандартная окраска соответствует установке двигателей в помещениях или под навесом на открытом воздухе при умеренной температуре. Цвет – RAL 5010 (синий). Окраска порошковыми эмалями. По требованию двигатели могут быть окрашены в другой цвет по RAL.

14 — Изоляция.

Двигатели в стандартном исполнении имеют класс нагревостойкости изоляции обмотки
статора – «H» (180ºС).

Электродвигатели асинхронные трехфазные во взрывозащищенном исполнении. Выпускаются серийно по ТУ 3341-035-05758017-2016.

Двигатели изготавливаются с одним выходным цилиндрическим концом вала по ГОСТ 12080. По требованию заказчика на свободном конце вала выполняется резьбовое отверстие. Шпонка по ГОСТ 23360. По заказу возможно изготовление двигателей с двумя выступающими концами вала.

Основные технические характеристики

Размер l39 равен нулю, т.к. ступень выходного конца вала находится на одном уровне с поверхностью фланца.
* Исполнение двигателей IM1281, IM9881, IM4481 изготавливаются в чугунном корпусе, исполнения IM1081; IM2081; IM3081изготавливаются в сварном стальном корпусе.
В числителе приведены данные для двигателей с коробкой выводов вида взрывозащиты «е», в знаменателе – вида взрывозащиты «d».



Основные размеры на двигатель ВАДМ-МВ112

Взрывозащищенные двигатели для химической, газовой и горно-добывающей промышленности производства Русэлпром

Взрывозащищенное исполнение

Взрывозащищенные электродвигатели предназначены для привода различных механизмов на производствах, где возможно образование взрывоопасной концентрации газов, паров и пыли – в том числе на предприятиях топливно-энергетического комплекса, добывающих и перерабатывающих отраслей, химической промышленности. Концерн «Русэлпром» выпускает электродвигатели в химическом (IIB, IIC) и рудничном исполнении (РВ).

Основные характеристики двигателей в базовом исполнении:

  • Мощность, кВт: 4 - 1200
  • Частота вращения, об/мин: 3000 - 750
  • Напряжение питания переменного тока, В: 220, 380, 660, 1140 и другие, включая нестандартные
  • Габарит (в. о.в.), мм: 132 - 450
Наименование Мощность,
кВт
Синхронная частота
вращения, об/мин
Напряжение, В

ВА132M2

11

3000

220; 380; 660

ВА132S4

7,5

1500

220; 380; 660

ВА132M4

11

1500

220; 380; 660

ВА132S6

5,5

1000

220; 380; 660

ВА132M6

7,5

1000

220; 380; 660

ВА132S8

4

750

220; 380; 660

ВА132M8

5,5

750

220; 380; 660

ВА160S2

15

3000

220/380; 380/660

ВА160M2

18,5

3000

220/380; 380/660

ВА160S4

15

1500

220/380; 380/660

ВА160M4

18,5

1500

220/380; 380/660

ВА160S6

11

1000

220/380; 380/660

ВА160M6

15

1000

220/380; 380/660

ВА160S8

7,5

750

220/380; 380/660

ВА160M8

11

750

220/380; 380/660

ВА180S2

22

3000

220/380; 380/660

ВА180M2

30

3000

220/380; 380/660

ВА180S4

22

1500

220/380; 380/660

ВА180M4

30

1500

220/380; 380/660

ВА180M6

18,5

1000

220/380; 380/660

ВА180M8

15

750

220/380; 380/660

ВА200M2

37

3000

220/380; 380/660

ВА200L2

45

3000

220/380; 380/660

ВА200M4

37

1500

220/380; 380/660

ВА200L4

45

1500

220/380; 380/660

ВА200M6

22

1000

220/380; 380/660

ВА00L6

30

1000

220/380; 380/660

ВА200M8

18,5

750

220/380; 380/660

ВА200L8

22

750

220/380; 380/660

ВА225M2

55

3000

220/380; 380/660

ВА225M4

55

1500

220/380; 380/660

ВА225M6

37

1000

220/380; 380/660

ВА225M8

30

750

220/380; 380/660

ВА250S2

75

3000

220/380; 380/660

ВА250M2

90

3000

220/380; 380/660

ВА250S4

75

1500

220/380; 380/660

ВА250M4

90

1500

220/380; 380/660

ВА250S6

45

1000

220/380; 380/660

ВА250M6

55

1000

220/380; 380/660

ВА250S8

37

750

220/380; 380/660


Наши конкурентные преимущества:

  • концерн разрабатывает и изготавливает электрические машины по индивидуальным заказам без увеличения сроков изготовления
  • более высокий КПД относительно продукции иных производителей России и стран СНГ
  • изготовление электродвигателей с промежуточной нестандартной мощностью, что сокращает издержки без потери качества и гарантийного срока
  • показатель уровня обслуживания покупателей 95%
  • изготовление электродвигателей под вашей торговой маркой
  • условия оплаты и поставки с учетом особенностей склада на вашей территории
  • процедура trade in, которая распространяется не только на двигатели, но и на агрегаты

При заказе вы можете выбрать:

  • изготовление сертифицированных двигателей для работы в составе частотно-регулируемого привода
  • подшипники различных производителей – SKF, FAG или отечественные. При необходимости в двигателе могут устанавливаться токоизолированные подшипники
  • смазку различных производителей. Унификация еще на этапе поставки смазки с принятой на предприятии эксплуатации позволяет запускать в эксплуатацию двигатель без замены смазки и требующейся при этом промывки подшипник
  • необходимую конфигурацию мест под датчики вибрации. Наиболее частыми являются заказы двигателей с местами под датчики вибрации и датчики ударных испульсов SPM, SLD. При заказе нами предлагается удобная графическая схема выбора осей измерения вибрации. Для установки уровней вибрации «Предупреждение» и «Отключение» рекомендуется использовать нормы, установленные ГОСТ Р ИСО 10816-3
  • диаметр кабельного ввода силовой коробки выводов
  • овальные установочные размеры в лапах
  • необходимый цвет двигателя или поставку в загрунтованном виде
  • протокол приемо-сдаточных испытаний

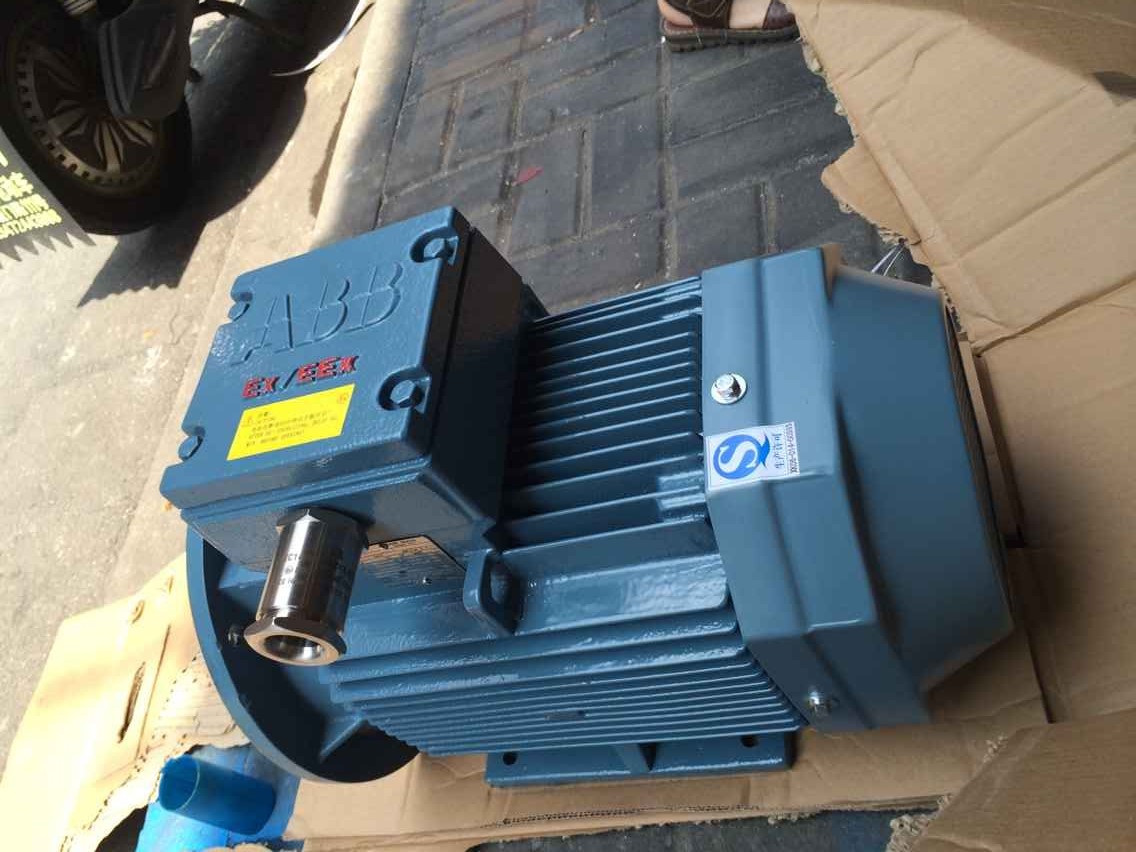

Взрывозащищенный электродвигатель

Не секрет, что на сегодняшний день самым распространенным типом приводов разного оборудования является электрический привод. Соответственно что работа оборудование происходит посредством электрического двигателя, однако не всегда среда, в которой происходит использование того или иного типа устройств является безопасной.


Сегодня существует множество областей промышленности и производства, где условия являются достаточно опасными, а точнее взрывоопасными. Таким образом, существует специальный регламент, который требует использовать в подобных условиях оборудование, являющееся безопасным. К такому типу агрегатов можно отнести оборудование, которое производит работу посредством взрывозащищенного электрического двигателя.


Рассмотрим более подробно, что такое взрывозащищенный электродвигатель, его основные характеристики и преимущества в данной статье.


Применение взрывозащищенного электродвигателя





Наиболее часто данные типы электродвигателей используются на химических комбинатах, в угольной промышленности, на атомных предприятиях и других подобных предприятиях, где среда может иметь опасное содержание легковоспламеняющихся и взрывоопасных веществ. Такие двигатели изготавливают исключительно строгим государственным стандартам и регламентам. Все требования по исполнению и эксплуатации двигателей должны строго соблюдаться.



Взрывозащищенные двигатели это асинхронные двигатели с тремя фазами, ротор в данных двигателях выполняется короткозамкнутым. Защиту данного оборудования от взрыва и от воздействия внешней неблагоприятной среды, в которой оно используется, обеспечивает, как правило, внешняя оболочка двигателя. Она выполняется из специального материала, который в случае возникновения пожароопасной ситуации или взрыва двигателя не даст распространиться ему по территории.


Данное покрытие выдерживает чрезвычайно высокой давление взрывного удара внутри себя и поэтому данный двигатель не будет, является опасным устройством при работе в опасной среде.


Характеристики взрывозащищенного электродвигателя







Взрывозащищенные электродвигатели классифицируются по климатическим условиям, в которых их используют, на самом двигателе такого типа делается соответствующая отметка о том, в какой области климатической зоны может быть наиболее удобен в использовании тот или иной двигатель. Отметки имеют определенные значения и выглядят следующим образом. Для режима работы, который носит постоянный характер, на двигателе ставится литера «S1». Если двигатель используется в зоне с умеренным климатом, то проставляется знак «У».


Если двигатель используется в холодном климате, то его обозначают как «ХЛ», и в зоне тропического климата двигатель отмечается буквой Т.  Использование данных двигателей ведет не только к предотвращению распространения аварийной ситуации на местах с довольно высокими показателями опасности, но и помогает избежать жертв в случае возникновения форс-мажорной ситуации. Непроницаемость при взрыве такого двигателя достигается посредством щелевой защиты от взрыва.


Кабели такого электродвигателя так же являются полностью взрывозащищенными, такая защита достигается посредством использования специальных металлических колец, которые при этом отличаются эластичными свойствами. Кроме того, взрывозащищенные двигатели оснащены такими дополнительными элементами, как фильтры, которые не дают попасть внутрь двигателя инородным частицам, что делает их еще более безопасными.

Взрывозащищенные электродвигатели АИМ

Назначение

Электродвигатели асинхронные типа АИМ предназначены для привода стационарных машин, установленных во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА, IIВ, IIC и группам самовоспламенения Т1, Т2, Т3 и Т4.

Преимущества

Двигатели типа АИМ, выпускаемые ООО "Электромаш" г.Ливны имеют высокую надёжность и разумное сочетание цены и качества за счёт применения очень качественных электроизоляционных материалов класса изоляции "F" (155°С).

Высокая точность механической обработки основных узлов и деталей двигателя на станках с ЧПУ позволяет получить отклонения форм деталей в пределах не более 0,05 мм. Применяемая ручная всыпка магнитопровода статора позволяет изготавливать двигатели в экспортном исполнении.

Вакуумная пропитка (двойная или тройная пор требованию заказчика) магнитопровода статора позволяет получать очень высокое сопротивление изоляции статора. Динамическая балансировка ротора снижает уровень шума и вибрации, а применяемые подшипники качения повышенного класса точности и импортные фирм "SKF" и "NACHI" обеспечивают большой срок службы (более 10 лет).

Общие сведения

Маркировка взрывозащиты:

  • АИМ 63,71,80,90 - 2EdeIIBT4 или 1ExdIIBT4 или 2ExdIICT4;
  • АИМ 100,112,132,160 - 1ExdIIBT4.

Электродвигатели изготавливают для поставок внутри страны и на экспорт по ТУ 3341-146-05806720-2001

Двигатели имеют сертификат соответствия №ТС RU C-RU.ГБ 05.В.01099 до 20.04.2020.

Электродвигатели АИМ изготавливаются на номинальное напряжение 380В или 220В частотой 50Гц, с тремя выводными концами, со схемой соединения обмотки статора "звезда" или "треугольник".

Предельные отклонения напряжения питания от -5 до +10%, частоты тока +2,5% от номинальных значений.

Номинальный режим работы - S1 по ГОСТ Р 52776-2007

Средний уровень шума электродвигателей АИМ, работающих без нагрузки при частоте питающей сети 50 Гц, не должен превышать значений, нормируемых для класса 2 по ГОСТ Р 53148-2007.

Требования безопасности по ГОСТ 12.1.003-83, ГОСТ 12.1.012-2004, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.

Условия эксплуатации

Температура окружающего воздуха:
  от -45 до +40°С - для климатического исполнения У2,5;
  от -10 до +50°С - для климатического исполнения Т2,5
  от -60 до +40°С - для климатического исполнения УХЛ1.
Относительная влажность:
100% при 25°С для климатического исполнения У, УХЛ;
100% при 35°С для климатического исполнения Т.
Степень защиты электродвигателей - IP54.
Степень защиты кожуха вентилятора - не ниже IP20 по ГОСТ 14254-96.
Уровень вибрации электродвигателей по ГОСТ Р МЭК 60034-14-2008
  - 1,12 мм/с для электродвигателей АИМ 63, АИМ 71;
  - 1,8 мм/с для электродвигателей АИМ 80, АИМ 90, АИМ 100, АИМ 112, АИМ 132.
Условия эксплуатации в части воздействия механических факторов внешней среды М1 - по ГОСТ 17516. 1-90.



Конструкция

Электродвигатели АИМ выполнены во взрывонепроницаемой оболочке и охлаждаются от собственного вентилятора, расположенного на валу.

Электродвигатель АИМ состоит из статора, ротора, коробки выводов, подшипниковых щитов, вентилятора, кожуха и подшипников.

Статор состоит из литой оребренной станины, отлитой из серого чугуна для исполнения У и Т или из высокопрочного чугуна для исп. УХЛ.

Обмотка статора выполнена из круглого медного эмалированного провода класса нагревостойкости изоляции не ниже "F".

Ротор короткозамкнутый, залитый алюминием, после механической обработки подвергается динамической балансировке.

Коробка выводов расположена сверху электродвигателя. Конструкция коробки обеспечивает поворот в плоскости установки на 90°. Коробка выводов имеет три латунных проходных контактных болта с набором гаек и шайб, которые собираются на изоляционной колодке.

Электродвигатели АИМ имеют три заземляющих зажима: внутри и снаружи коробки выводов и третий - на станине.

Способ охлаждения электродвигателей - ICA0141 по ГОСТ 20459-87.

Исполнение электродвигателей АИМ по способу монтажа IM1081, IM2081 и IM3081 по ГОСТ 2479-79, по специальному заказу могут изготавливаться и в других исполнениях.

Установочные и присоединительные размеры

Типо- размер двигателяИсполне- ние по способу монтажаРис.Габаритные размеры ,ммУстановочные и присоединительные размеры, мм
l30d24h41h47l1l10l20l21l31l39d1d10d20d22d25b1b10hh2h5
АИМ 63IM 1081A.1275-215-3080--40 147---510063516
IM 2081A. 21603,5160±1,513010110
IM 3081A.3-152-----
АИМ 71IM 1081A.1310-229-4090--45 197---611271621,5
IM 2081A.22003,5160±1,516512130
IM 3081A. 3-158-----
АИМ 80IM 1081A.1360-255-50100--50 2210---612580624,5
IM 2081A.22003,5140±1,516512130
IM 3081A.3-165-----
АИМ 90IM 1081A.1390-320-50125--56 2411---814090727,0
IM 2081A. 22504,0120±1,521515180
IM 3081A.3-230-----
АИМ 100IM 1081A.1450-355-60140--63 2812---8160100731
IM 2081A.22504,0140±221515180
IM 3081A. 3-275-----
АИМ 112IM 1081A.1500-415-80140--70 3212---10190112835
IM 2081A.23004,0160±226515230
IM 3081A.3-303-----
АИМ 132IM 1081A.1560-420-80178-1589 3812---10216132841
IM 2081A. 23505,0150±230019250
IM 3081A.3-318-----

Технические характеристики

Типоразмер электродвигателей АИМНоминальная мощность, кВтНоминальный ток, АСинхронная частота вращения, об/минКПД,%Масса, кг
АИМ 63 А20,370,91300073,214
АИМ 63 А40,250,7215007014
АИМ 63 В20,551,3300076,214
АИМ 63 В40,371,03150071,214
АИМ 71 А20,751,75300078,518,5
АИМ 71 А40,551,6115007118,5
АИМ 71 А60,371,3110006518,5
АИМ 71 В21,12,5530007918,5
АИМ 71 В40,751,915007518,5
АИМ 71 В60,551,74100068,518,5
АИМ 80 А21,53,330008127,0
АИМ 80 А41,12,7515007527,0
АИМ 80 А60,752,2610007027,0
АИМ 80 В22,24,630008327,0
АИМ 80 В41,53,615007827,0
АИМ 80 В61,13,0510007427,0
АИМ 90 L236,1300084,553,5
АИМ 90 L42,24,9815008153,5
АИМ 90 L61,54,1610007653,5
АИМ 100 S24,08,18300085,566,5
АИМ 100 L25,510,9330008666,5
АИМ 100 S43,06,8715008266,5
АИМ 100 L448,71150084,266,5
АИМ 100 L62,25,55100081,566,5
АИМ 112 М27,514,4300088,080,0
АИМ 112 М45,511,5150087,080,0
АИМ 112 МВ64,09,4100082,580,0
АИМ 132 М21121,1300088125,0
АИМ 132 М41122,2150088,5125,0
АИМ 132 М67,516,5100085,5125,0
АИМ 132 МА47,515,1150087,5125,0
АИМ 132 МА65,512,3100085125,0
АИМ 132 МВ21528,8300089,5125,0
АИМ 132 МВ41528,6150090125,0

Номинальный ток и синхронная частота вращения приведены для частоты тока 50Гц.
Масса электродвигателей АИМ указана для исполнения IM 1081.

Структура условного обозначения

Взрывозащищенные электродвигатели серии ВА, полное описание взрывозащищенных двигателей

Взрывозащищенные электродвигатели применяются в составе оборудования, которое используется во взрывоопасных средах содержащих легковоспламеняемые паро и газовоздушные смеси на предприятиях газовой, нефтеперерабатывающей и химической промышленности. Взрывозащищенный двигатель изготавливается из высокопрочных материалов и имеет взрывонепроницаемую оболочку, что обеспечивает ему устойчивость к внешним механическим повреждениям. Взрывозащищенный электродвигатель можно использовать в составе частотно-регулируемого привода и так же оснастить дополнительными датчиками тепло и вибро защиты. Если у Вас возникли вопросы по взрывозащищенным электродвигателям, или Вы хотите уточнить цену определенного вида электродвигателя и расчитать стоимость его доставки в Ваш регион, свяжитесь с нами по телефонам: +7 (4922) 432-477, +7 (4922) 538-539, +7 (4922) 538-569 (многоканальные), и мы ответим на любые Ваши вопросы.

Общие сведения о взрывозащищенных электродвигателях. Условия применения и эксплуатации взрывозащищенных электродвигателей.

Назначение взрывозащищенных электродвигателей. Область применения

Асинхронные взрывозащищенные электродвигатели с короткозамкнутым ротором серии ВА предназначены для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB, по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, Т3 и Т4 по ГОСТ Р 51330.5. Область применения взрывозащищенных двигателей во взрывоопасных зонах - в соответствии с главой 7.3 ПУЭ-86 и ГОСТ Р 51330.13, ГОСТ Р 52350.14.

По уровню взрывозащиты двигатели серии ВА являются взрывобезопасными и имеют маркировку 1 ExdIIBT4х по ГОСТР 51330.0. Взрывобезопасность обеспечивается взрывозащитой вида «d» - «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1. Знак «х» в обозначении маркировки означает, что при установке двигателя (кроме случая трубной подводки кабелей) должны быть предусмотрены дополнительные меры по закреплению кабелей, предотвращающие растягивающие усилия, скручивание и выдергивание кабелей из кабельных вводов.


Базовые стандарты для взрывозащищенных электродвигателей

Асинхронные взрывозащищенные двигатели серии ВА удовлетворяют требованиям стандартов:

ГОСТ 183 Машины электрические вращающиеся. Общие технические требования.

ГОСТ Р 51330.0

(МЭК 60079-0)

Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ Р 51330.1

(МЭК 60079-1)

Электрооборудование взрывозащищенное. Часть 1. Взрывозашита вида «Взрывонепроницаемая оболочка».

ГОСТ Р 51330.13

(МЭК 60079-14)

Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).

ГОСТ Р 52350.14

(МЭК 60079-14)

Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).

Кроме указанных стандартов двигатели соответствуют требованиям стандартов для двигателей общепромышленного исполнения (стр. 10).

Условия эксплуатации взрывозащищенных электродвигателей

Двигатели серии ВА могут изготавливаться в климатических исполнениях У2, УХЛ2 и Т2 по ГОСТ 15150 см. таблицу 3.

Двигатели предназначены для эксплуатации на высоте не более 1000 метров над уровнем моря. При эксплуатации на высоте свыше 1000 м над уровнем моря нагрузки на двигатели должны быть снижены до следующих величин:

Высота над уровнем моря, м 1000 1500 2000 2500 3000 3500 4000 4300
Отдаваемая мощность, % 100 96 92 88 84 79 75 72

Двигатели могут эксплуатироваться при вибрации от внешних источников с ускорением до 1,0 g с частотой до 35 Гц.

Напряжение и частота.

Двигатели серии ВА предназначены для работы от сети переменного тока частоты 50 Гц. Двигатели могут быть изготовлены на напряжение 380 В или на 660 В. По заказу потребителей двигатели могут быть изготовлены на другие стандартные напряжения и на частоту 60 Гц.


Как выбрать взрывозащищенный электровигатель

Компания ООО "РОСЭЛЕКТРО" осуществляет продажу взрывозащищенных электродвигателей по всей территории России, мы являемся надежным поставщиком и партнером крупнейших предприятий отрасли, работая с 2005 года, мы заслужили доверие качеством услуг и продукции.

Для того, чтобы выбрать необходимый Вам тип взрывозащищенного электродвигателя, свяжитесь с нашими специалистами по телефонам +7 (4922) 432-477, +7 (4922)538-539, +7 (4922)538-569 (многоканальные), пришлите заявку на [email protected], либо позвоните нам по единому многоканальному телефону: 8 (804) 333-14-14, звонки из всех регионов России бесплатны.

Также Вы можете посетить нашу страницу прайс-лист, выбрав необходимое наименование.

Доставка взрывозащищенных электродвигателей от компании ООО "РОСЭЛЕКТРО"

Мы в кратчайшие сроки осуществим доставку выбранной Вами продукции в любой регион России. Ежедневно мы поставляем нашу продукцию в города Центрального, Сибирского, Уральского регионов, Южного, Приволжского, Республики Татарстан, а также на предприятия стран СНГ.

Взрывозащищенные электродвигатели – каталог, справочник ВАО, АИММ, ВАО2, 4ВР, АИМ

Взрывозащищенные электродвигатели – асинхронные трехфазные взрывобезопасные электрические приводы для эксплуатации в помещениях с повышенным риском воспламенения среды. Классифицируются в соответствии с устойчивостью к различным категориям взрывоопасных смесей.
Подбирайте и заказывайте взрывозащищенные двигатели с Системами Качества
Наиболее распространенные серии взрывозащищенных электродвигателей – ВАО, ВАО2, АИММ, АИМ, АИУ, 4ВР, 3ВР, 2В, ВРП, ВА.
Содержание:

Каталог

💥 Серия ВАО 💥

Асинхронные взрывобезопасные двигатели ВАО – снятые с производства, но очень распространенные в Украине советские взрывозащищенные двигатели. Отличаются монтажными размерами от современных взрывников – диаметром вала, габаритом, крепежом по лапам (см. справочник). Встречаются в виде неликвидов и БУ.
Заказать двигатель ВАО или подобрать аналог

Системы качества изготавливают специальные платформы для легкой замены Вашего старого двигателя ВАО на современный аналог. Рама служит адаптером по габариту и крепежным размерам, а обточкой вала и фрезеровкой шпоночного паза достигается совместимость крепления по валу.

Скачать справочник с характеристиками ВАО

  • Исполнения по взрывозащите: 1ExdIIBT4 (ExdIIBT4) или PB-4B (ExdI)
  • Режим работы: продолжительный S1
  • Напряжение: 220/380/660В, частота 50 Гц
  • Вид климатического исполнения — У2; У5; Т2; Т5
Мощность, КвтСправочник и характеристики взрывозащищенных двигателей ВАО
3000 об/мин1500 об/мин1000 об/мин750 об/мин
Маркаd1hМаркаd1hМаркаd1hМаркаd1h
0,2ВАО 071-41480
0,4ВАО 071-21480ВАО 072-41480
0,6ВАО 072-21480ВАО 11-41890ВАО 11-61890
0,8ВАО 11-21890ВАО 12-41890ВАО 12-61890
1,1ВАО 12-21890ВАО 21-422100ВАО 21-622100
1,5ВАО 21-222100ВАО 22-422100ВАО 22-622100
2,2ВАО 22-222100ВАО 31-428112ВАО 31-628112
3ВАО 31-228112ВАО 32-428112ВАО 32-628112
4ВАО 32-228112ВАО 41-432132ВАО 41-632132ВАО 41-832132
5,5ВАО 41-232132ВАО 42-432132ВАО 42-632132ВАО 42-832132
7,5ВАО 42-232132ВАО 51-438160ВАО 51-638160ВАО 51-838160
10ВАО 51-238160ВАО 52-438160ВАО 52-638160ВАО 52-838160
13ВАО 52-238160ВАО 61-442180ВАО 61-642180ВАО 61-842180
17ВАО 62-242180ВАО 62-442180ВАО 62-642180ВАО 62-842180
22ВАО 71-248200ВАО 71-448200ВАО 71-648200ВАО 71-848200
30ВАО 72-248200ВАО 72-448200ВАО 72-648200ВАО 72-848200
40ВАО 81-260250ВАО 81-460250ВАО 81-660250ВАО 81-860250
55ВАО 82-260250ВАО 82-460250ВАО 82-660250ВАО 82-860250
75ВАО 91-270280ВАО 91-470280ВАО 91-670280ВАО 91-870280
100ВАО 92-270280ВАО 92-470280ВАО 92-670280ВАО 92-870280

💥 Серия ВАО2 💥


Электродвигатели ВАО2 выпускаются под питание 380/660В в габаритах 280, 315, 355 мм и под высоковольтное питание 3000/6000/10000В в габаритах 450, 560, 630 мм.
Подобрать и заказать двигатель

Скачать справочник с характеристиками ВАО2

  • Исполнения по взрывозащите — 1 ExdIIBT4 или РВ 4В; PBExdI;
  • Режим работы – S1;
  • Вид климатического исполнения — У2; Т2; УХЛ2; У5; Т5
Мощность, КвтКаталог и характеристики низковольтных взрывников ВАО2
3000 об/мин1500 об/мин1000 об/мин750 об/мин600 об/мин
Маркаd1Маркаd1Маркаd1Маркаd1Маркаd1
55ВА02-280М1080
75BA02-280L1080
90ВА02-280М880BA02-315S1090
110BA02-280М680ВА02-280L880ВА02-315М1090
132ВА02-280S275BA02-280S480ВА02-280L680ВА02-315М890BA02-315L1090
160BA02-280M275BA02-280M480ВА02-315М690BA02-315L890ВА02-355М10100
200BAO2-280L275BAO2-280L480BAO2-315L690BAO2-355M8100
250BAO2-315M275BAO2-315M490BAO2-355M6100BAO2-355L8100
315BAO2-315L275BAO2-315L4100BAO2-355L6100
Высоковольтные
P, КвтКаталог и характеристики высоковольтных взрывозащищенных двигателей ВАО2
1500 об/мин1000 об/мин750 об/мин600 об/мин
Маркаd1l1Маркаd1l1Маркаd1l1Маркаd1l1
200ВАО2-450-200-4100210ВАО2-450-200-6100210ВАО2-450-200-8100210ВАО2-450-200-10100210
250ВАО2-450-250-4100210ВАО2-450-250-6100210ВАО2-450-250-8100210ВАО2-450-250-10100210
315ВАО2-450-315-4100210ВАО2-450-315-6100210ВАО2-450-315-8110210ВАО2-450-315-10110210
400ВАО2-450-400-4100210ВАО2-450-400-6110210ВАО2-450-400-8110210ВАО2-450-400-10110210
500ВАО2-450-500-4110210ВАО2-450-500-6110210ВАО2-450-500-8110210ВАО2-450-500-10110210
630ВАО2-450-630-4110210ВАО2-450-630-6110210ВАО2-450-630-8110210ВАО2-450-630-10110210
800ВАО2-450-800-4110210ВАО2-450-800-6110210ВАО2-450-800-8140250ВАО2-450-800-10140250
1000ВАО2-450-1000-4110210ВАО2-450-1000-6140250ВАО2-450-1000-8140250ВАО2-450-1000-10140250
1250ВАО2-450-1250-4140250ВАО2-450-1250-6140250ВАО2-450-1250-6140250
1600ВАО2-450-1600-4140250
2000ВАО2-450-2000-4140250

💥 АИММ и АИМ 💥

Электродвигатели АИММ – чистокровные украинские взрывозащищенные двигатели производства «НКЭМЗ» Новая Каховка. Исполнения по взрывозащите 1ExdllBT4/2ExdllCT5/2ExdllCT4/1ExdllBT4/2Exdll(H2)

Заказать двигатель АИММ

Скачать справочник с характеристиками АИММ

Электродвигатели АИМ – доступные китайские аналоги украинских двигателей АИММ со взрывозащитой 1ExdIIBT4. Предназначены для работы во взрывоопасных зонах 1 и 2 класса с возможным образованием паро- и газовоздушных взрывоопасных смесей категории IIA и IIB группы Т4 по ГОСТ 60079-2011.
Заказать двигатель АИМ

Скачать справочник с характеристиками АИМ

  • Исполнения по взрывозащите —1ExdIIBT4
  • Режим работы — S2, S3
  • Вид климатического исполнения — УХЛ1
Мощность, кВтКаталог и характеристики взрывозащищенных двигателей АИМ и АИММ
3000 об/мин1500 об/мин1000 об/мин750 об/мин
0,75АИМ80A6АИММ80A6
1,1АИМ80A4АИМ80B6АИММ80B6
1,5АИМ80A2АИМ80B4АИМ90L6АИММ90L6
2,2АИМ80B2АИМ90L4АИММ90L4АИМ100L6АИММ100L6АИММ112MA8
3АИМ90L2АИММ90L2АИМ100S4АИММ100S4АИМ112MA6АИММ112MA6АИММ112MB8
4АИМ100S2АИММ100S2АИМ100L4АИММ100L4АИМ112MB6АИММ112MB6АИМ132S8АИММ132S8
5,5АИМ100L2АИММ100L2АИМ112M4АИММ112M4АИМ132S6АИММ132S6АИМ132M8АИММ132M8
7,5АИМ112M2АИММ112M2АИМ132S4АИММ132S4АИМ132M6АИММ132M6АИМ160S8АИММ160S8
11АИМ132M2АИММ132M2АИМ132M4АИММ132M4АИМ160S6АИММ160S6АИМ160M8АИММ160M8
15 кВтАИМ160S2АИММ160S2АИМ160S4АИММ160S4АИМ160M6АИММ160M6АИМ180M8АИММ180M8
18,5 кВтАИМ160M2АИММ160M2АИМ160M4АИММ160M4АИМ180M6АИММ180M6АИМ200M8АИММ200M8
22 кВтАИМ180S2АИММ180S2АИМ180S4АИММ180S4АИМ200M6АИММ200M6АИМ200L8АИММ200L8
30 кВтАИМ180M2АИММ180M2АИМ180M4АИММ180M4АИМ200L6АИММ200L6АИМ225M8АИММ225M8
37 кВтАИМ200M2АИММ200M2АИМ200M4АИММ200M4АИМ225M6АИММ225M6АИМ250S8АИММ250S8
45 кВтАИМ200L2АИММ200L2АИМ200L4АИММ200L4АИМ250S6АИММ250S6АИМ250M8АИММ250M8
55 кВтАИМ225M2АИММ225M2АИМ225M4АИММ225M4АИМ250M6АИММ250M6АИМ250M8АИММ280S8
75 кВтАИМ250S2АИММ250S2АИМ250S4АИММ250S4АИМ280S6АИММ280S6АИМ280M8АИММ280M8
90 кВтАИМ250M2АИММ250M2АИМ250M4АИММ250M4АИМ280M6АИММ280M6АИМ315S8
110 кВтАИМ280S2АИММ280S2АИМ280S4АИММ280S4АИМ35S6АИМ315M8
132 кВтАИМ280M2АИММ280M2АИМ280M4АИММ280M4АИМ315M6АИМ355S8
160 кВтАИМ315S2АИМ315S4АИМ355S6
200 кВтАИМ315M2АИМ315M4АИМ355M6
250 кВтАИМ355S2АИМ355S4
315 кВтАИМ355M2АИМ355M4

💥 АИУ и ВРП 💥

Взрывозащищенные двигатели АИУ – украинские трехфазные моторы с рудничной защитой типа РВ 3В для работы.во взрывоопасных производствах угольных шахт. Выпускаются Новокаховским электромеханическим заводом «НКЭМЗ».
Двигатели ВРП – российские рудничные аналоги двигателей АИУ, производства завода «Кузбассэлектромотор».
Заказать двигатель АИУ или ВРП

Скачать справочник с характеристиками АИУ
  • Исполнения по взрывозащите — 1 ExdllBT4/2Exdll(h3)
  • Режим работы – S1;
  • Вид климатического исполнения — У2; Т2; У5; Т5
Мощность, КвтСправочник и характеристики взрывозащищенных двигателей АИУ
3000 об/мин1500 об/мин1000 об/мин750 об/мин
0,25АИУ63A4
0,37АИУ63A2АИУ63B4АИУ71A6
0,55АИУ63B2АИУ71A4АИУ71B6
0,75АИУ71A2АИУ71B4АИУ80A6
1,1АИУ71B2АИУ80A4АИУ80B6АИУ100L8
1,5АИУ80A2АИУ80B4АИУР90L6АИУ112MA8
2,2АИУ80B2АИУ90L4АИУ100L6АИУ112MB8
3АИУ90L2АИУ100S4АИУ112MA6АИУ132S8
4АИУ100S2АИУ100L4АИУ112MB6АИУ132M8
5,5АИУ100L2АИУ112M4АИУ132S6АИУ160S8
7,5АИУ112M2АИУ132S4АИУ132M6АИУ160M8
11АИУ132M2АИУ132M4АИУ160S6
15АИУ160S2АИУ160S4АИУ160M6
18,5АИУ160M2АИУ160M4

💥 4ВР 💥

Электродвигатели взрывозащищенные 4ВР – надежные белорусские двигатели габаритом 63-132 мм и мощностью от 0,37 до 11 кВт. Используется во взрывоопасной среде категорий IIА или IIВ, температурой воспламенения Т4 по ГОСТ12.1.011-78 и ПУЭ гл.VII-3.

Заказать двигатель 4ВР

Скачать справочник с характеристиками 4ВР

Мощность, кВтКаталог и характеристики двигателей 4ВР
3000 об/мин1500 об/мин1000 об/мин750 об/мин
0,184ВР63A6
0,254ВР63A44ВР63B64ВР71B8
0,374ВР63A24ВР63B44ВР71A64ВР80A8
0,554ВР63B24ВР71A44ВР71B64ВР80B8
0,754ВР71A24ВР71B44ВР80A64ВР90LA8
1,14ВР71B24ВР80A44ВР80B64ВР90LB8
1,54ВР80A24ВР80B44ВР90L64ВР100L8
2,24ВР80B24ВР90L44ВР100L64ВР112MA8
34ВР90L24ВР100S44ВР112MA64ВР112MB8
44ВР100S24ВР100L44ВР112MB64ВР132S8
5,54ВР100L24ВР112M44ВР132M8
7,54ВР112M2

💥 3ВР и 2В 💥

Электродвигатели взрывозащищенные 3ВР и 2В – промышленные двигатели производства Первомайского электромеханического завода им Карла Маркса. Габарит 3ВР – 112-225 мм, габарит 2В -250-280мм.

Заказать двигатель 3ВР или 2В
Скачать справочник с характеристиками 3ВР

  • Класс защиты lExdllBT4.
  • Климатическое исполнение — У2, У5, Т2, Т5
  • Режим работы по умолчанию — продолжительный S1
Мощность, кВтКаталог и характеристики взрывозащищенных электродвигателей 2В и 3ВР
3000 об/мин1500 об/мин1000 об/мин750 об/мин
2,23ВР112MA8
33ВР112MA63ВР112MB8
43ВР112MB63ВР132S8
5,53ВР112M3ВР132S63ВР132M8
7,53ВР112M23ВР132S43ВР132M63ВР160S8
113ВР132M23ВР132M43ВР160S63ВР160M8
153ВР160S23ВР160S43ВР160M63ВР180M8
18,53ВР160M23ВР160M43ВР180M63ВР200M8
223ВР180S23ВР180S43ВР200M63ВР200L8
303ВР180M23ВР180M43ВР200L63ВР225M8
373ВР200M23ВР200M43ВР225M62В250S8
453ВР200L23ВР200L42В250S62В250M8
553ВР225M23ВР225M42В250M62В280S8
752В250S22В250S42В280S62В280M8
902В250M22В250M42В280M6
1102В280S22В280S4
1322В280M22В280M4

💥 ВА 💥

Взрывозащищенные электродвигатели ВА – российские электроприводы искробезопасного типа. Предназначены для привода электродвигателей во взрывоопасных середах со смесями, категорий IIA, IIB. Степень взрывозащиты электродвигателей ВА по ГОСТУ маркируется 1ExdIIBT4х. Производитель — «Ярославский электромашиностроительный завод» (ОАО «ELDIN»)

Заказать двигатель ВА

Скачать справочник с характеристиками ВА

Мощность, кВтКаталог и характеристики взрывозащищенных электродвигателей ВА
3000 об/мин1500 об/мин1000 об/мин750 об/мин
0,75ВА80МA6
1,1ВА80MA4ВА80МB6
1,5ВА80MB4ВА90L6
2,2ВА90L4ВА100L6ВА112MA8
3ВА100S4ВА112MA6ВА112MB8
4ВА100L4ВА112MB6ВА132S8
5,5ВА112M4ВА132S6ВА132M8
7,5ВА132S4ВА132M6ВА160S8
11ВА132M2ВА132M4ВА160S6ВА160M8
15ВА160S2ВА160S4ВА160M6ВА180M8
18,5ВА160M2ВА160M4ВА180M6ВА200M8
22ВА180S2ВА180S4ВА200M6ВА200L8
30ВА180M2ВА180M4ВА200L6ВА225M8
37ВА200M2ВА200M4ВА225M6ВА250S8
45ВА200L2ВА200L4ВА250S6ВА250M8
55ВА225M2ВА225M4ВА250M6ВА250M8
75ВА250S2ВА250S4ВА280S6
90ВА250M2ВА250M4ВА280M6
110ВА280S2ВА280S4
132ВА280M2ВА280M4

Расшифровка маркировок взрывобезопасности

Условное обозначение взрывобезопасности типа 1ExdIIBT4:

  • 1– взрывозащита при нормальном режиме работы, также допускаются повреждения, зависящие от условий эксплуатации
  • Ex – соответствие оборудования стандартам взрывобезопасности
  • d– взрывонепроницаемая оболочка
  • IIB – категория взрывоопасной смеси (этилен)
  • Т4 – температурный класс 135-200 ˚С

Таблица производителей

ЗаводСтрана-производительСерия взрывозащищенного двигателя
Новокаховский электромеханический завод «НКЭМЗ»УкраинаАИММ
Владимирский электромоторный завод ООО ПК «ВЭМЗ»РоссияВА
ОАО «Электродвигатель»Беларусь4ВР
Ярославский электромашиностроительный завод (ОАО «ELDIN»)РоссияВА
ОДО «ПЭМЗ им. К. Маркса»Украина2В(Р), 3В(Р), ВАО2, ВАОК, ВРК, ЭДКОФ
«Электромаш»МолдоваВАО7, ВАСО7, ВАО4К
«Кузбассэлектромотор»РоссияВРП, АВР, ВРПВ, АИМР
«СЭЗ» и «ЗКЭМ»Россия/УкраинаВАО, ВАО2У



Особенности ценообразования в Украине

Украинский рынок взрывозащищенных электродвигателей представлен новыми моделями, производства Китая, Украины и Беларуси. Отечественные взрывники, так же как и «беларусы» отличаются высокой стоимостью при высоких технико-эксплуатационных показателях. Китайские аналоги более доступны, но уступают по запасу надежности.

Бюджетный сегмент занимают б/у электродвигатели, которые покупать нежелательно, так как они не гарантируют достижение требуемого уровня взрывозащиты.

Отличной альтернативой новым моторам в контексте цена/качество считаются взрывозащищенные двигатели с хранения.  Сочетание высокого советского качества и доступной цены позволяет полноценно заменить современные модели путем профессиональной консервации и испытаний.

Советы по покупке

Специалисты рекомендуют учитывать особенности техпроцесса перед покупкой взрывозащищенного двигателя. Если у Вас возникают сомнения – обращайтесь к экспертам «Систем качества» для подбора типа — ВАО, ВАО2, АИМ, АИММ, АИУ, ВРП, 3ВР, 2В, 4ВР.

Помните, что китайское производство – не равно дешево и плохо. Здесь есть внутренняя классификация по цене и качеству, разобраться в которой вам помогут наши специалисты.

Также читайте про взрывозащищенные электродвигатели АИР

Трехфазные асинхронные взрывозащищенные двигатели INNOVARI

Трехфазные асинхронные электродвигатели INNOVARI OD представляют собой серию асинхронных электродвигателей с короткозамкнутым ротором взрывозащищенного исполнения.

Электродвигатели предназначены для питания от трехфазной сети напряжения 220/380/660 В, 50 Гц, исполнение электродвигателей по взрывозащите 1Exd IIC T4. Исполнение корпуса по виду защиты “d” исключает инициирование взрывных процессов во взрывоопасной среде. Контактная коробка для электрических присоединений двигателя выполнена по виду защиты “e”, исключающему искрообразование. При этом использованы специальные взрывобезопасные гермовводы для электрических проводов.

Конструктивно электродвигатели выполнены в вариантах фланцевого присоединения типов В5, В14, B34, B35 и на лапах В3. Обмотка статора разных исполнений двигателей может быть 2-х и 4-х полюсной, с синхронными скоростями соответственно 3000/1500 об/мин.

Выбрать и купить трехфазный электродвигатель INNOVARI вы можете в интернет-магазине …


Модельный ряд взрывозащищенных трехфазных асинхронных двигателей INNOVARI

Основные модели и электромеханические характеристики взрывозащищенных трехфазных асинхронных двигателей INNOVARI:

  • n - номинальная скорость двигателя при питании от промышленной сети;
  • Р – номинальная механическая мощность на валу двигателя;
  • Мn – номинальный момент на валу двигателя;
  • In- номинальный ток статора при номинальном моменте;
  • Jo – момент инерции маховых масс двигателя.

Технические характеристики взрывозащищенных трехфазных асинхронных двигателей INNOVARI

  • Исполнение по взрывозащите 1ExdIICT4
  • Защита по газу С - самая высокая из возможных
  • Максимальная температура поверхности двигателя 135°C
  • Режим работы S1 (продолжительный) от сети переменного тока 50Гц, с трёхфазным напряжением 380В (220В, 660В)
  • Возможно переключение схем «звезда «Y» / «треугольник «Δ»
  • Степень защиты корпуса – IP66
  • Температура окружающей среды -40…+60°C
  • Монтажные исполнения B3, B14, B5, B34, B35

Габаритные размеры

Сопутствующие товары к асинхронным двигателям


Применение взрывозащищенных трехфазных асинхронных двигателей INNOVARI

Трехфазные асинхронные электродвигатели с короткозамкнутым ротором INNOVARI OD предназначены для применения в промышленных электрических приводах малой и средней мощности в установках и помещениях с взрывоопасной средой.

Область применения: устройства промышленной автоматики, манипуляторы, электроинструмент, станки и обрабатывающие центры, транспортировочные устройства и конвейеры, вентиляторы, насосы, компрессоры и т.п. в нефтегазовой, нефтехимической, химической промышленности и на транспорте. Преимущества применения трехфазных асинхронных взрывозащищенных двигателей INNOVARI:

  • высокая степень взрывозащищенности;
  • высокое качество изготовления и надежность в эксплуатации;
  • удобное присоединение к редуктору и электрический монтаж;
  • двигатели оптимизированы для работы с преобразователем частоты.


Принцип работы взрывозащищенных трехфазных асинхронных двигателей INNOVARI

Магнитная система трехфазного асинхронного электродвигателя состоит из сердечников статора и ротора, выполняемых из листов электротехнической стали. Сердечник статора фиксируется в станине двигателя, которая неподвижно закрепляется на фундаменте. Сердечник ротора насаживается на вал двигателя, опирающийся на подшипники, расположенные в станине. В пазах статора размещается трехфазная многополюсная обмотка, питаемая от трехфазного источника напряжения. В пазах ротора располагается короткозамкнутая обмотка типа беличьей клетки. Между статором и ротором имеется небольшой воздушный зазор.

Трехфазная обмотка статора создает в воздушном зазоре вращающееся магнитное поле, скорость вращения которого принято называть синхронной. Бегущий магнитный поток, пересекая витки обмотки ротора, индуцирует в них электродвижущую силу и электрический ток, частота и величина которого зависит от разности скоростей – синхронной и механической скорости вращения ротора. В результате взаимодействия тока ротора с магнитным потоком, пронизывающим обмотку ротора, возникает электромагнитный момент, заставляющий ротор вращаться и приводить в движение нагрузку двигателя – трансмиссию и рабочий механизм. При этом скорость вращения ротора всегда остается меньше синхронной, поскольку при достижении ротором синхронной скорости в его обмотке прекращается индуцирование ЭДС и протекание тока. Исчезает электромагнитный вращающий момент.


Сертификаты
  • Сертификат соответствия Техническому Регламенту ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

г. Москва,
ул. Красноярская,
дом 1, корпус 1

г. Москва,
ул. Красноярская,
дом 1, корпус 1

Новости

26
07.21

Непрерывный и бесконтактный контроль уровня

22
07.21

Снижение цен на частотники INNOVERT PUMP и ITD

19
07.21

Световая и звуковая сигнализация при авариях и ЧС

15
07.21

Радарный уровнемер в новом исполнении

12
07.21

Конвейерная безопасность в исполнении Ex

Что такое взрывозащищенный электродвигатель?

Превентивная безопасность требует тщательного выбора оборудования, особенно электродвигателей, в опасных условиях добычи нефти и газа, химических и нефтеперерабатывающих и горнодобывающих предприятий.

Двигатели могут вызвать взрыв одним из двух способов:

  • Поверхность двигателя во время работы становится настолько горячей, что воспламеняется пар, газ или пыль
  • Единственная дуга из-за неисправности двигателя, такой как нарушение изоляции обмотки или Проблема с источником питания, воспламеняет окружающий материал

Взрывозащищенные двигатели требуются для промышленных применений с наличием легковоспламеняющихся, широко распространенных материалов.Взрывобезопасность не означает, что двигатель никогда не взорвется или что он защищен от внешних взрывов. Скорее, взрывозащищенный двигатель имеет функции, которые предотвращают внутренний взрыв двигателя от воспламенения более крупной окружающей горючей атмосферы.

Сертификат UL

Рис. 1. Пример идентификационной таблички, внесенной в список UL. Источник: Worldwide Electric

Двигатели, соответствующие сертификату взрывозащиты UL, четко идентифицируются по идентификационной табличке UL, прикрепленной к корпусу двигателя.Табличка определяет класс, разделение и групповое соответствие двигателя.

Для получения сертификата и паспортной таблички двигатели-кандидаты должны соответствовать критериям испытаний, установленным промышленным стандартом UL - 674: Электродвигатели и генераторы для использования в опасных (классифицированных) местах. Производители предоставляют ожидаемые рабочие характеристики двигателя-кандидата, такие как частота вращения, крутящий момент, мощность и частота, а также описание сопутствующего оборудования, такого как частотно-регулируемые приводы (ЧРП). UL проводит разрушающий тест, чтобы определить превышение температуры двигателя и убедиться, что двигатель соответствует критериям сертификации UL.

UL сертифицирует двигатели для различных классов и категорий, подходящих для конкретных применений и воздействия материалов.

Класс I, раздел 1

Рис. 2. Взрывозащищенный двигатель класса I, раздела 1, групп C и D. Источник: Worldwide Electric


В местах класса I присутствуют горючие пары или газы. В местах расположения Дивизиона 1 предполагается наличие легковоспламеняющихся материалов во время нормальной работы оборудования.

Эти двигатели работают с предположением, что пар или газ проникают внутрь корпуса, и, следовательно, первоочередное внимание при проектировании должно быть направлено на предотвращение единственной неисправности - внутреннего отказа двигателя - от создания сильного взрыва.

Эти двигатели соответствуют строжайшим стандартам взрывозащиты:

  • Кожух двигателя, который выдерживает и сдерживает внутренний взрыв
  • Выхлопные пути пламени, которые гасят пламя и позволяют горячим газам выходить из кожуха
  • Нет поверхности, превышающей самую низкую автоматическую -температура воспламенения пара, газа или пыли в ожидаемой окружающей среде

Класс I, Раздел 2

Места размещения 2, содержащий горючие, окружающий газ или пар только во время неисправности оборудования.Во время нормальной работы оборудования газ или пар отсутствовали.

Спецификации Раздела 2 по-прежнему строгие, но менее строгие, чем Спецификации Раздела 1, поскольку для возникновения взрыва требуются две одновременные неисправности - двигатель и подача газа. Если указать действительно взрывозащищенный двигатель категории 1 для применения в категории 2, то он обеспечит требуемую безопасность, но за счет чрезмерной инженерии.

В первую очередь для двигателей Класса I, Раздела 2 необходимо, чтобы температура поверхности оставалась ниже температуры самовоспламенения пара или газа, а компоненты двигателя, такие как щетки или переключатели, не должны искрять дуги.

Класс I, группы

Сами материалы дополнительно классифицируются по давлению взрыва и температуре воспламенения.

  • Группа C: ацетальдегид, циклопропан, диэтиловый эфир, этилен, изопрен
  • Группа D: ацетон, аммиак, бензол, бутан, этан, этанол, бензин, метан, пропан, стирол

Класс II

Расположение II класса содержат горючую пыль, и предотвращение воспламенения осуществляется иначе, чем для класса I. В то время как практически невозможно предотвратить попадание газа в кожух двигателя, легче предотвратить попадание твердых частиц.

Прерогатива двигателя класса II заключается в предотвращении контакта горючих материалов с источником воспламенения. Это означает, что корпус двигателя и его компоненты никогда не должны превышать температуру самовоспламенения для предполагаемого пылевого материала, даже если на нем накапливается толстый изолирующий слой.

В помещениях категории 1 имеется горючая пыль при нормальных условиях; Локации Раздела 2 не будут содержать пыль, если только не будет обнаружена неисправность.

Группы класса II

Группа F: уголь

Группа G: кукуруза, нейлон, полиэтилен, сахар, пшеница, пшеничная мука

Выбор

Для всех вышеупомянутых областей применения и отраслей выбор двигателя является серьезным фактором безопасности.WorldWide Electric Corp. может помочь клиентам сделать оптимальный и экономичный выбор, чтобы гарантировать использование правильных взрывозащищенных двигателей для чувствительных приложений.


Взрывозащищенные электродвигатели: Двигатели Класса I, Раздела 1

Среди нашего каталога электродвигателей мы с гордостью предлагаем широкий ассортимент двигателей Класса I, Раздела 1. В течение многих лет мы поставляем нашим клиентам различные двигатели для опасных зон. Наш ассортимент стандартных двигателей и электродвигателей по индивидуальному заказу рассчитан на работу в широком диапазоне классифицированных опасных сред.

Качество и производительность всех стандартных и нестандартных электродвигателей, которые мы продаем, соответствуют или превосходят американские и международные стандарты, включая Underwriters 'Laboratories Inc. (UL), Канадскую ассоциацию стандартов (CSA), Национальную ассоциацию производителей электрооборудования (NEMA), и больше.

Что такое двигатель класса 1, раздела 1?

Двигатели для опасных зон предназначены для работы в зонах, в которых окружающая среда содержит горючие или воспламеняющиеся газы, пары или пыль.Чтобы двигатели могли безопасно работать в этих средах, возгорание и взрывы должны сдерживаться внутри корпуса оборудования без воспламенения окружающего воздуха, чтобы избежать катастрофических внешних взрывов.

Этого типа аварии можно избежать, выбрав двигатель, соответствующий условиям эксплуатации. Для этого нужно знать класс, подразделение и групповую классификацию среды. Эти классификации опасностей определены в NFPA 70® - Национальных электротехнических правилах® (NEC) и Канадских электротехнических правилах (CEC).

Класс

описывает тип материала, присутствующего в окружающей среде. Помещения класса I содержат горючие атмосферные газы или пары в достаточном количестве, чтобы создать риск взрыва или воспламенения.

Отдел

определяет частоту попадания в атмосферу горючих материалов. На объектах Дивизиона 1 взрывчатые или горючие материалы обычно присутствуют при нормальных рабочих условиях.

Group дополнительно классифицирует опасные материалы в зависимости от их поведения после возгорания.Среды класса I подразделяются на четыре группы, от A до D. Группы расположены в порядке убывания степени серьезности и риска. Например, группа A, в которую входят ацетилен и водород, создает более интенсивный взрыв, чем материал группы D, такой как аммиак или пропан.

На основании этих классификаций двигатели Класса I, Раздела 1 созданы для работы в средах, которые обычно подвергаются воздействию значительных количеств потенциально взрывоопасных атмосферных газов или паров. Они должны быть изготовлены и маркированы как взрывозащищенные.

Двигатели

Class I, Division 1 должны обладать определенными характеристиками, чтобы их можно было классифицировать как взрывозащищенные. Во-первых, двигатель должен быть сконструирован таким образом, чтобы выдерживать любые внутренние взрывы без полного разрушения. Обратите внимание, что эти двигатели не предотвращают взрывы, скорее, взрывы ограничиваются корпусом двигателя без риска воспламенения окружающей среды. Это достигается за счет охлаждения газов, нагретых за счет повышения внутреннего давления во время зажигания. Газы проходят через длинные узкие проходы, известные как пути пламени, гасят пламя и охлаждают газы до температуры ниже минимальной температуры воспламенения окружающей среды.

Во-вторых, конструкция двигателей Класса I, Раздела 1 должна быть достаточно прочной, чтобы сдерживать возникающий взрыв, и иметь более длинные пути прохождения пламени с более жесткими допусками. Поэтому материалы группы A приводят к наиболее интенсивным взрывам, а двигатели класса I, раздела 1, группы A требуют максимальной прочности корпуса и самых длинных / самых узких путей прохождения пламени.

Кроме того, внешние поверхности двигателей Класса I, Раздела 1 должны оставаться холодными, чтобы не воспламенить опасные газы, присутствующие в атмосфере.Двигателям присваивается идентификационный номер, который указывает максимальную температуру поверхности корпуса. Этот идентификационный номер называется температурным кодом (Т-кодом).

Двигатели

Class I, Division I обычно требуются в областях с повышенным содержанием дыма, таких как нефтеперерабатывающие заводы, газовые заводы, заправочные станции, зоны окраски распылением и ангары для самолетов.

Доступные бренды и услуги

Компания Dietz специализируется на поставке и обслуживании широкого ассортимента двигателей Класса I, Раздела 1 (Группы C и D) от ряда ведущих производителей.Все эти двигатели были протестированы и разработаны в соответствии с требованиями NEMA и NEC или даже превосходят их. Они также имеют сертификаты CSA и UL для использования во взрывоопасных и опасных зонах.

Некоторые из взрывозащищенных двигателей, которые мы в настоящее время поставляем, включают:

  • Сименс XP100
  • Brook Crompton Взрывозащищенные двигатели NEMA
  • Взрывозащищенные двигатели Hyundai
  • Worldwide Electric Corp. Взрывозащищенные двигатели.
  • Взрывозащищенные двигатели TECO EXP NEMA Premium Efficiency
  • Tatung Взрывобезопасная серия NEMA Premium Efficiency
  • Взрывозащищенные двигатели Baldor
  • Взрывозащищенные двигатели с жестким основанием Leeson

Кроме того, мы можем предоставить специализированный выбор электродвигателей, изготовленных по индивидуальному заказу, подходящих для работы в условиях Раздела 1, Класса A или B, богатых водородом, или аналогичных опасных сред.Эти нестандартные электродвигатели доступны во всех типоразмерах NEMA, от до 100 лошадиных сил, а также с опорой и фланцевым креплением. Также доступны однофазные электродвигатели по индивидуальному заказу.

Мы также предлагаем полный спектр услуг по ремонту и техническому обслуживанию взрывозащищенных и нестандартных электродвигателей. Компания Dietz Electric Co. сертифицирована Underwriters ’Laboratories Inc. (UL) для проведения ремонта взрывозащищенных двигателей класса I, класса 1, класса C и D и двигателей категории 1, класса 2, E, F и G.

Наш квалифицированный технический персонал также обладает электрическими и механическими знаниями для ремонта любых двигателей, которые мы поставляем. Все ремонты соответствуют и / или превышают требования стандарта 112A NEMA, Ассоциации обслуживания электрооборудования (EASA) и / или Института инженеров по электротехнике и электронике (IEEE).

В Dietz мы понимаем, что бывают случаи, когда стандартный серийный двигатель не всегда может быть лучшим решением. Для специализированных приложений наш инженерный отдел может либо модифицировать существующие двигатели из нашего каталога, либо создать уникальные электродвигатели, соответствующие требованиям NEMA и IEC.Мы работаем с вами, чтобы настроить лучшее решение для вашего приложения.

См. Список всех доступных вариантов модификации здесь.

Лучшие двигатели для опасных зон

При выборе двигателя для использования в опасной среде необходимо обратить особое внимание на классификацию рабочей среды и на то, подходит ли выбранный двигатель для использования в этой среде.

Понимание классификаций по классам, разделам и группам и их влияние на проектные требования может помочь вам адекватно сообщить нам спецификации и минимизировать риск потенциально катастрофических взрывов.Если вы не уверены, наша команда экспертов может помочь вам определить, какой из стандартных или нестандартных электродвигателей обеспечит наиболее безопасную работу на вашем рабочем месте.

Чтобы узнать больше о нашей линейке стандартных электродвигателей для опасных зон или электродвигателей, изготовленных по индивидуальному заказу, свяжитесь с нами сегодня или запросите расценки, чтобы узнать о вариантах и ​​ценах, подходящих для ваших уникальных потребностей.

Доступные двигатели

XP100 - класс I, группы C и D, класс II, группы F и G, раздел 1 Высокая эффективность

  • от 1 до 300 л.с.
  • Эксплуатационный коэффициент, 40oC окружающей среды
  • Код температуры T3C
  • 900, 1200, 1800 или 3600 об / мин
  • 3 фазы, 60 Гц; 230/460 Вольт при 25 л.с., 460 В при 25 л.с. и выше; 200 и 575 вольт доступны
  • Изоляция класса F, повышение температуры класса B
  • NEMA, конструкция B, продолжительный режим
  • Рама от 143T до 449T
  • Режим инвертора 4: 1 CT, 20: 1VT
  • Два нормально закрытых термостата класса B
  • Подшипники со сменной смазкой
  • Фланцы C и D В наличии
  • 3 года гарантии
  • Также класс 1, группа D, раздел 1, 1.15SF Drill Rig Duty XP100 1D1 (без термостатов)

Утверждено UL / CSA, класс I, группа C и D, класс II, группы E, F и G T3B 140 - 250T, рама Утверждено UL / CSA, класс I, группа D, класс II, группы E, F и G T3B 280T и выше

  • NEMA MG1, часть 31, режим инвертора
  • Сертификат UL, постоянный крутящий момент 5: 1
  • Сертификат CSA с постоянным крутящим моментом 10: 1
  • С.F. 1.15 синусоидальная волна. 1.0 С.Ф. С.Ф. VFD
  • Степень защиты IP55
  • Характеристики NEMA Design B
  • Изоляция класса F
  • Двойной номинал 60/50 Гц
  • Термостаты входят в стандартную комплектацию
  • Шариковые подшипники с уплотнением 140 - 280T
  • Подшипники со сменной смазкой 320T и выше
  • Доступны фланцы C и D
  • Заводская табличка из нержавеющей стали
  • Кабриолет F1 в F2
  • 575V, 60HZ также в наличии
  • Гарантия: 3 года

Взрывозащищенные двигатели Hyundai - жесткое основание

  • 1-250 л.с.
  • 3600, 1800 и 1200 об / мин
  • 208-230 / 460 В (1-125 л.с.)
  • 460 вольт (150-250 л.с.)
  • Корпус из TEFC
  • 1.15 коэффициент обслуживания
  • Изоляция класса F
  • Повышение температуры класса B
  • Жесткое основание, C-фланец Доступно
  • Эффективность высшего качества, соответствует или превосходит требования EISA 2007, определенные в таблице 12-12 NEMA MG-1
  • Гарантия 5 лет
  • NEMA Design B
  • Чугунная рама и распределительная коробка
  • Подходит для пуска частичной обмотки от низкого напряжения (1-125 л.с.)
  • Подходит для пуска звезда-треугольник (15-250 л.с.)
  • Уникальная система нескольких рейтингов для температуры окружающей среды 40 ° и 55 ° C
    • 143T-215T: T2C при 40 ° C, T2B при 55 ° C, T4 при подключенном термостате
    • 254T-286T: T2D при 40 ° C, T2C при 55 ° C, T4 при подключенном термостате
    • 324T-444T: T3 при 40 ° C, T2D при 55 ° C, T4 при подключенном термостате
    • 445T-449T: T3 при 40 ° C, T2D при 55 ° C, T4 при подключенном термостате и 1.0 SF
  • Класс I, Раздел 1, Группы C и D, Сертификат UL
  • CC # 038A, энергетический сертификат CSA

Взрывобезопасные двигатели во всем мире, премиум-эффективность, класс I, раздел 1, группы C и D, T3C Temp Code, класс II, раздел 1, группы E, F и G (только 254T-449T)

  • 1-300 л.с.
  • 3600, 1800 и 1200 об / мин
  • 208-230 / 460 В (1-100 л.с.)
  • 460 вольт (125-300 л.с.)
  • Корпус TEXP
  • 1.15 коэффициент обслуживания
  • Изоляция класса F
  • Жесткое основание, C-фланец Доступно
  • Повышенная эффективность (1-200 л.с.)
  • Высокий КПД (250-300 л.с.)
  • Имеются три термистора PTC (по одному на фазу)
  • Подшипники со сменной смазкой 250 Рама и выше
  • Зарегистрировано в UL
  • Сертификат CSA для использования в опасных зонах Класса I, Раздела 2)

EXP NEMA Premium Efficiency Взрывобезопасный полностью закрытый вентилятор с охлаждением от 1 до 150 л.с. Скорость 3600, 1800, 1200 об / мин Напряжение 230/460 В (для 208 В), 575 В Частота 60 Гц

  • Магнитный провод для работы инвертора
  • Прочная чугунная конструкция
  • Внешний безыскровый вентилятор
  • Неискрящие латунные щупы на обоих концах
  • Чугунный кабельный короб увеличенного размера
  • Негигроскопическая изоляционная система
  • Фурнитура с цинково-кадмиевым покрытием
  • Сапун / слив из нержавеющей стали с бронзовым фильтром
  • Операция с низким повышением температуры
  • Паспортная табличка из нержавеющей стали и этикетка CSA
  • Двунаправленное вращение
  • Доступны фланцевые С-образные и круглые корпуса
  • KLIXON ® 1 Устройство ограничения температуры
  • Данные о производительности согласно стандарту ANSI / IEEE 112, метод B
  • Двойная маркировка UL для класса I, группы D и класса II, групп E, F и G
  • Соответствует коду рабочей температуры T2D для группы D и T3B для групп E, F и G
  • Работа инвертора в соответствии с NEMA MG1-31 - диапазоны скоростей 10: 1 с переменным крутящим моментом, 2: 1 с постоянным крутящим моментом

Взрывобезопасная серия NEMA Premium Efficiency

  • Мощность: 1 ~ 200 л.с.
  • Полюса: 2, 4 и 6 полюсов
  • Размер рамы: 140T ~ 447T
  • Частота: 60 ​​Гц
  • Эффективность: NEMA Premium Efficiency
  • Мощность: 1 ~ 200 л.с.
  • Скорости: 3600,1800,1200 об / мин
  • Размер рамы: 140T ~ 447T
  • Питание: 3 фазы
  • Частота: 60 ​​Гц
  • Стандартное напряжение: 230/460 В (для 200 В), 575 В
  • Фактор обслуживания: 1.15
  • Nema Дизайн: B
  • Класс изоляции: F с подъемом B @ 1.0 S.F.
  • Материал рамы: чугун
  • С заменяемой смазкой, рама 250 и выше
  • Термозащита Klixon
  • Опасные зоны: Раздел 1, класс I, группа D, класс II, группы E, F и G, T3C Temp Code

Взрывозащищенные двигатели Baldor. У Baldor самое широкое предложение по типам и вариантам электродвигателей для опасных зон 1 категории

.
  • 0.25–250 л.с.
  • 1200, 1800 и 3600 об / мин
  • 48 - 447 т Рамы
  • 1 фаза до 5 л.с.
  • 115/230 В, 230/460 В, 575 В
  • U.L. и сертифицированы CSA
  • Класс 1, Группа D, Класс 2 Группы F&G, Раздел 1
  • Класс 1, Группа C&D, Класс 2 Группы F&G, Раздел 1
  • Класс 1, Группа D, Класс 2 Группы E, F, G, Раздел 1
  • 1,15 Коэффициент обслуживания Drill Rig Duty
  • Автоматическая перегрузка при дробных значениях
  • Нормально закрытые термостаты для типоразмеров NEMA
  • Коды температуры T3C и T4
  • Доступны C-фланцы и C-фланцы без лап
  • Насос с закрытой муфтой, струйный насос
  • Работа инвертора
  • Двигатели с тормозом 0.5 - 5 л.с.

Лисон - Нужен титул

  • 0,33–350 л.с.
  • 1200, 1800 и 3600 об / мин
  • 56 –449T Рамы
  • 1 фаза до 5 л.с.
  • 115/230 В, 230/460 В
  • Nema Premium Эффективный
  • U.L. и сертифицированы CSA
  • Класс 1, Группа C&D, Класс 2 Группы F&G, Раздел 1
  • Автоматическая перегрузка при дробных значениях
  • Нормально закрытые термостаты для типоразмеров NEMA
  • Коды температуры T3B
  • Доступны C-фланцы и C-фланцы без лап
  • Струйный насос
  • Работа инвертора
  • 90 и 180 В постоянного тока 0.33,0,50,0,75 л.с., 1750 об / мин, 56C рама

Понимание классификаций взрывозащищенных двигателей

Добро пожаловать в Thomas Insights - каждый день мы публикуем последние новости и аналитические материалы, чтобы наши читатели были в курсе того, что происходит в отрасли. Подпишитесь здесь, чтобы получать самые популярные новости дня прямо на ваш почтовый ящик.

По данным Национальной ассоциации противопожарной защиты (NFPA), ежегодно на промышленных объектах происходит 37 000 пожаров и взрывов.Большинство этих происшествий связано с неисправным оборудованием.

Например, электродвигатели

включают движущиеся части, которые выделяют тепло и могут вызвать искрение или искрение при перегрузке, что создает серьезную опасность возгорания. Взрывозащищенные двигатели и двигатели для опасных зон специально разработаны для устранения этих рисков.

Но не все взрывозащищенные электродвигатели могут работать с горючими веществами с одинаковой мощностью. И просто потому, что двигатель работает в опасной зоне, двигатель не обязательно является взрывозащищенным.

В этом кратком руководстве описывается то, что считается взрывозащищенным электродвигателем, описываются различные классификации для опасных зон и предлагается простой пятиэтапный подход к выбору наилучшего электродвигателя для удовлетворения конкретных потребностей приложения.

Что такое взрывозащищенный двигатель?

Есть два сценария, в которых электродвигатель может вызвать взрыв:

  1. Температура поверхности электродвигателя увеличивается из-за нагрева, который происходит до достижения температуры воспламенения горючего вещества, накопившегося на заводе или промышленном сооружении, вызывая самопроизвольный взрыв.

  2. Электродвигатель зажигает искру в результате аномалии, которая вызывает взрыв внутри корпуса. Этот взрыв становится катализатором, который воспламеняет зажигательную пыль или жидкость на заводе, что приводит к большему взрыву.

Электродвигатель считается взрывозащищенным, если он способен сдержать внутренний взрыв без разрушения и создания опасности для всего промышленного объекта.

Хотя термины «взрывозащищенный двигатель» и «двигатель для опасных зон» часто используются как синонимы, существуют ключевые различия, которые становятся очевидными после тщательного анализа подразделений и классов рабочих помещений.

Типы опасных мест и группы горючих материалов

Подразделение: Место нахождения
  • Раздел I - Местоположение класса I опасно даже в нормальных условиях. Образуются легковоспламеняющиеся твердые частицы или зажигательные жидкости, которые накапливаются в результате выполнения производственных процессов.

  • Раздел II - Местоположение Раздела II становится опасным в ненормальных условиях. В случае разрыва, взрыва или утечки, приводящей к утечке или просачиванию легковоспламеняющихся веществ, эта зона считается собственностью подкласса II.

Класс: Расположение
  • Класс I - Места класса I содержат газы и пары, которые, как известно, самовоспламеняются и вызывают взрывы. Бензин и ацетилен являются обычными примерами таких паров.

  • Класс II - Места класса II предполагают присутствие в окружающей среде легковоспламеняющейся пыли, такой как зерно и уголь.

  • Класс III - В местах класса III присутствуют легковоспламеняющиеся волокна, такие как текстиль и древесная стружка.

Группы: Тип основного горючего агента
  • Группы от A до D - Ацетилен, водород, этилен и ацетон - это некоторые из газов и паров, которые принадлежат к этим группам.

  • Группы от E до G - охватывающие алюминий, уголь, кукурузу и сахар, эти группы относятся только к легковоспламеняющимся твердым частицам.

Классификации и стандарты двигателей для взрывоопасных зон: пятиступенчатое руководство по выбору

Выбор подходящего двигателя для опасной зоны может оказаться непростой задачей.Но следующие рекомендации могут помочь пользователям сосредоточиться на конкретном типе конструкции двигателя, который им необходим для обеспечения безопасности своего имущества и местоположения.

  1. Укажите раздел и класс вашей собственности. Местные органы безопасности обычно могут помочь в этом процессе.

  2. Если вы относитесь к подразделению I, классу I, вам нужен соответствующий взрывозащищенный электродвигатель. Он должен полностью сдерживать эффекты внутреннего взрыва, поскольку малейшее воздействие искры может вызвать самовоспламенение легковоспламеняющихся паров в атмосфере.Двигатели с более плотными соединениями и более длинными путями пламени охлаждают выходящее пламя, позволяя его погасить.

  3. Если вы относитесь к подразделению I, Class II, рекомендуется выбрать электродвигатель с кожухом, который сохраняет поверхность относительно прохладной. Эти двигатели имеют пылезащитные уплотнения подшипников.

  4. Более важно определить класс вашего местоположения, а не подразделение. По умолчанию все оборудование Дивизиона I также будет соответствовать требованиям Дивизиона II.Двигатели, которые обслуживают объекты Раздела II, обычно называют двигателями для опасных зон - двигателями, которые могут справляться с аномально опасными ситуациями.

  5. UL - единственное агентство по безопасности, признанное для утверждения двигателей во взрывоопасных зонах. Однако этот орган не предлагает никаких стандартов оценки для:

  • Двигатели, которые могут работать в зонах Раздела I, Класса I, Группы A и B

  • Двигатели, работающие в локациях Дивизиона II

  • Двигатели, работающие на объектах класса III

Нельзя доверять поставщику, утверждающему, что такое оборудование одобрено UL.

Важность классификации двигателей

Знание подразделения, класса и группы вашей собственности имеет решающее значение для выбора подходящего двигателя, который повысит производительность, не создавая опасности взрыва. Точно так же полное понимание стандартов опасных зон и взрывозащищенности двигателей значительно снизит риск несчастных случаев и травм.

Более осторожные пользователи могут также изучить температуру самовоспламенения своих горючих материалов и установить системы охлаждения или вентиляционные устройства, которые контролируют нагрев и предотвращают накопление зажигательного материала в закрытых помещениях.

Ресурсы:

Изображение предоставлено: Матвеев Александр / Shutterstock.com

Понимание и обслуживание угольных щеток в электродвигателяхСледующая статья »

Больше из нормативного документа

Электродвигатели NORD с взрывозащитой

Электродвигатели с взрывозащитой

Во взрывоопасных зонах системы и компоненты должны соответствовать национальным нормам страны, в которой они эксплуатируются.В ЕС это Директива 2014/34 / ЕС. NORD DRIVESYSTEMS имеет многолетний опыт защиты от взрыва газа и пыли и предлагает особо прочные электродвигатели мощностью от 0,16 до 250 л.с. специально для этой области применения.

Помимо требований к взрывозащите, эти двигатели также соответствуют требованиям, которые не указаны для взрывозащиты, таким как Ecodesign, EMC и Директива RoHS.

Помимо двигателей для европейского рынка, NORD DRIVESYSTEMS также предлагает взрывозащищенные двигатели для многих других регионов мира, например.g, США или в соответствии со стандартом IEC EX.

Эти двигатели надежно защищены от взрыва и специально сконструированы для работы в потенциально взрывоопасных пылевых или газовых средах. Наши взрывозащищенные двигатели используются в самых разных областях, например, для привода насосов, мешалок или подъемных механизмов.

Взрывозащищенные двигатели от NORD: доверьтесь нашему опыту

  • Прочный
    Наши взрывозащищенные двигатели могут работать в пылевых средах категории 2D или 3D (зоны 21 и 22), а также в газовых средах категорий 2G или 3G (зоны 1 и 2).
  • Качество
    NORD DRIVESYSTEM очень тесно сотрудничает с Physikalisch-Technischen Bundesanstalt (PTB) и DEKRA EXAM GmbH, чтобы поддерживать качество производства, контроля и продукции на самом высоком уровне. Все двигатели категории 2 имеют сертификат типовых испытаний.
  • Ноу-хау
    NORD DRIVESYSTEMS имеет многолетний опыт защиты от взрыва газа и пыли и более десяти лет производит взрывозащищенные двигатели, отвечающие даже самым строгим требованиям.

Приводы с пыле-взрывозащитой

Будь то зерновые мельницы, пищевая или фармацевтическая промышленность: во всех этих областях применения может возникать взрывоопасная пылевая атмосфера. Для надежного предотвращения возгорания или взрыва, эти двигатели для использования в Европе соответствуют европейскому стандарту EN 60079-31 и классу защиты от воспламенения tD

.

Узнайте больше о преимуществах наших электродвигателей с пыле-взрывозащитой.
Дополнительная информация

Взрывозащищенные двигатели для газовой атмосферы

Эффективная взрывозащита также важна для приводных систем в средах с потенциально легковоспламеняющимися газами.По этой причине NORD производит взрывозащищенные двигатели специально для этих областей, которые соответствуют строгим требованиям Директивы ЕС 2014/34 / EU. Мы предлагаем эти приводы с типами защиты от воспламенения «Повышенная безопасность» (e), «Устойчивое к давлению» (d / de) и «Безискровое исполнение» (n) в классе высокого КПД IE2 для этих двигателей.

Для областей, в которых может присутствовать как пыль, так и газовая среда, мы также будем рады поставить приводы с комбинированной защитой.

Взрывозащищенные электродвигатели переменного тока EDR.. серия

Взрывозащищенные двигатели EDR .. обеспечивают безопасность и производительность вашей системы - независимо от того, используются ли приводы вами или вашими клиентами в Европе, Северной Америке или других странах. Двигатели серии EDRN .. доступны в 28 типоразмерах и могут использоваться во взрывоопасных смесях воздух-газ и / или смесях воздух-пыль.

Взрывозащищенные двигатели МЭД.. ряд Взрывозащищенные двигатели серии EDR ..

Вы можете положиться на нашу приводную технику даже во взрывоопасных зонах. Нет необходимости идти на какие-либо компромиссы ни с точки зрения безопасности вашего приложения, ни с точки зрения разнообразия уровней производительности используемых дисков.

Наши взрывозащищенные двигатели переменного тока серии EDR .. соответствуют наиболее важным международным нормам и стандартам.

Согласно классификации энергоэффективности IE3, EDRN.. двигатели соответствуют требованиям класса эффективности многих стран и полностью соответствуют требованиям Европейской директивы (ЕС) 2019/1781.

Следующие наборы правил были применены для обеспечения возможности использования в максимально возможном количестве стран:

  • ATEX: ЕС, Европа и страны, признающие ATEX.
  • IECEx: Страны, признающие IECEx.
  • HazLoc-NA ® : США и Канада.

В Европе директива 2014/34 / EU (ATEX) применяется к устройствам и системам защиты, предназначенным для использования в потенциально взрывоопасных средах.Двигатели EDRN .. соответствуют всем определенным требованиям для оборудования, предназначенного для использования во взрывоопасных средах, как указано в директиве. Они также доступны с различными типами защиты или степенями защиты IP в зависимости от атмосферы, то есть газа или пыли.

Двигатели серии ЭДРН .. по требованиям безопасности соответствуют группе оборудования II. Проще говоря, вы можете использовать эти взрывозащищенные двигатели категорий 2 и 3, в газовых зонах 1 и 2 и в пыльных зонах 21 и 22.

Для стран , которые признают систему IECEx , двигатели доступны с сертификатом IECEx в EPLs b и c (EPL = уровень защиты оборудования).

На основании разрешений ATEX или IECEx существуют разрешения для конкретных стран для Китая (CCCEx), Кореи (KCs), Евразийского таможенного союза (EAC Ex), Украины (UA TR) и Бразилии (INMETRO).

Двигатели HazLoc-NA ® были сертифицированы уполномоченным органом CSA Group в соответствии с Системой разделения классов для использования в классе I (газ), раздел 2 и класс II (пыль), раздел 2.Они соответствуют требованиям канадского кодекса C22.1 и американо-американского кодекса NFPA70.

Двигатели выпускаются 28 типоразмеров (от 63 до 315) в диапазоне мощностей от 0,12 кВт до 200 кВт. Таким образом, мы предоставляем вам доступ к бесчисленным комбинациям приводов для самых разнообразных систем и машин во взрывоопасных средах.

Только половина решения без редуктора? Затем используйте нашу модульную систему и комбинируйте взрывозащищенный двигатель с косозубым, параллельным валом, червячным, коническим редуктором или редуктором SPIROPLAN® по вашему выбору.Ассортимент также включает подходящий планетарный редуктор или конический редуктор для сервоприводов.

Взрывозащищенные двигатели - Зарегистрировано в UL

Взрывозащищенные двигатели сертифицированы для использования в опасных или потенциально опасных средах, где присутствуют горючие элементы, включая пары, газы и пыль. Если бы в двигателе машины в такой обстановке произошел взрыв, первоначальный взрыв мог бы воспламенить элементы в воздухе, создав гораздо более сильный взрыв и подвергнув опасности жизни.

Взрывозащищенные двигатели играют чрезвычайно важную роль в защите сотрудников, сдерживая любые возможные взрывы и предотвращая их появление. Двигатели в опасных зонах также защищают оборудование и объекты компании, гарантируя, что оборудование не будет повреждено или разрушено.

Взрывозащищенные двигатели

имеют рамы NEMA и метрические системы. Применения включают конвейеры, инструменты, компрессоры, вентиляторы и насосы.

Ключевые особенности взрывозащищенных двигателей:

  • Отвечает требованиям безопасности UL и CSA
  • Прочная конструкция рамы
  • Распределительная коробка XP
  • Термостаты

Общие сведения о классификациях, группах и подразделах UL
Классификация

UL для двигателей для опасных зон основана на атмосфере, в которой двигатель будет работать в нормальных условиях.Существует три основных классификации, каждая из которых имеет уникальные атмосферные условия:

  • Класс I для газов, паров и / или легковоспламеняющихся жидкостей
  • Класс II для горючей пыли
  • Класс III для воспламеняющихся волокон и / или опилок

Группы UL

Каждая классификация и атмосфера разбиты на группы, в зависимости от воспламеняемости или взрывоопасности, а также концентрации присутствующего материала.Самая высокая горючая атмосфера - группа А; последующие алфавитные обозначения групп становятся все менее изменчивыми.

Ниже приводится частичный список атмосфер, относящихся к каждой группе:

  • Группа A: Ацетилен
  • Группа B: водород, бутадиен, оксид этилена и оксид пропилена, а также аналогичные опасные вещества
  • Группа C: Циклопропан, этиловый эфир, этилен и аналогичные опасные материалы
  • Группа D: Ацетон, спирт, аммиак, бензол, бензол, бутан, бензин, гексан, пары растворителей лака, нафта, природный газ, пропан и аналогичные опасные материалы
  • Группа E: Металлическая пыль, включая алюминий, магний и их сплавы, и другие эквивалентные опасные материалы
  • Группа F: Технический углерод, угольная, угольная или коксовая пыль
  • Группа G: Мука, ​​крахмал, зерно, горючие пластмассы и химическая пыль

Подразделения UL

Деление определяется атмосферой, присутствующей при нормальных условиях эксплуатации.

Раздел 1 относится к атмосфере, которая обычно содержит легковоспламеняющиеся материалы.

Раздел 2 включает в себя обычную негорючую атмосферу, которая может измениться в результате аварии или неисправности оборудования.

Почему взрывозащищенные двигатели требуют особого внимания

Иногда взрывозащищенные двигатели необходимо устанавливать в среде, содержащей горючие пары и пыль, которые могут воспламениться от нагретых двигателей.Эти типы двигателей выбираются исходя из особых соображений:

Блог по теме: Можно ли использовать частотно-регулируемый привод (ЧРП) на однофазном двигателе?

1. Классификация двигателей
Двигатели разбиты на отдельные категории в зависимости от класса, подразделения и группы. Двигатели класса I можно размещать в среде, где присутствуют взрывоопасные пары. Двигатели класса II используются в местах, где присутствует большое количество электропроводящей пыли.Двигатели класса III не пропускают пыль и не допускают, чтобы температура двигателя повысилась настолько, чтобы вызвать взрыв.

2. Кодовые буквы
Важно помнить о разных кодовых буквах, которые присваивают каждому классу двигателя различные горючие вещества. Предоставляется таблица, в которой указывается, какой класс двигателя необходимо использовать в конкретной среде, от группы A до группы G, и эту таблицу необходимо соблюдать. Дальнейшее различие между средами проводится в Разделе 1, где горючие материалы всегда будут находиться рядом с двигателем, и Разделе 2, где горючие материалы могут присутствовать рядом с двигателем в ненормальных условиях.

3. Список взрывозащиты
Внесение взрывозащищенного двигателя в UL имеет решающее значение для подтверждения того, что он был построен в соответствии с требованиями UL. Восстановленный или перестроенный двигатель должен быть повторно сертифицирован UL, который посетит сервисный центр, где ремонтируется двигатель, чтобы убедиться, что он соответствует их требованиям. После восстановления двигатель должен принадлежать к тому же классу и группе, к которой он принадлежал до восстановления.

4.Ответственность сервисного центра
Если механическая или электрическая реконструкция двигателя была передана на аутсорсинг, то ответственность за то, чтобы способность двигателя сдерживать взрыв не изменилась, по-прежнему несет сертифицированный UL сервисный центр. Сервисный центр также должен обеспечить сервисную защиту восстановленного двигателя от обмотки. Провода двигателя также могут быть герметизированы, что является предпочтительным вариантом для большинства двигателей и обязательным требованием для взрывозащищенных двигателей.

5. Частотно-регулируемые приводы
При использовании частотно-регулируемых приводов производитель должен предоставить подробную информацию о диапазоне скоростей, в котором двигатель соответствует температурным требованиям, указанным в листинге.Двигатели, не указанные в списке, не могут использоваться с частотно-регулируемыми приводами в режиме инвертора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
